Как правильно должен светить ближний свет фар
На выходных, при помощи 333метра наконец то удалось отрегулировать фары))
Правая светила жестоко вверх. Регулировка производилась на «двери гаража», солнце, белые ночи, не дают нормально подойти к этому процессу. Граница четкая, не размытая. Ехали вечером обратно домой, чуть смеркалось, но было еще светло- свет даже в такое время Агонь! Не сравнить с галогеном! В ПТФ решил оставить галоген, т.к ксен там колхоз.Фоток даже не делал, сделаю когда конкретно темно будет.
Вот, на всякий случай для себя, ну и кому может понадобится инфа по настройке фар.
Наверное не одному водителю не будет лишним правильно настроить свои фары. И уберечь себя и свои нервы при движении в ночное время суток.
От того, как правильно или нет настроены Ваши фары, будет зависеть, степень ослепления встречного автотранспорта и эфективность работы фар. Для получения максимальной эффективности головного света необходимо, чтобы данные фары были настроены верно. Ненастроенные фары будут не только не будут эффективны, но и могут ослепить водителей встречных автомобилей, а это возможно приведет к аварии. Поэтому после замены ламп настоятельно рекомендуем провести регулировку фар. Чуть ниже описана процедура, как это можно сделать самостоятельно, избегая ненужных растрат и не имея специального оборудования.
Необходимо найти ровную горизонтальный участок, прилегающую к вертикальной стене (площадка перед гаражом, кпримеру). Подгоните автомобиль как можно плотнее к стене и нарисуйте вертикальную линию, соответствующую центральной оси автомобиля. Затем отьедте назад примерно на 7 метров от стены.
Затем проведите следующие измерения:
замерьте рулеткой расстояние от земли до ламы (если у вас раздельная оптика, то необходимо сделать замеры для каждой из ламп)
замерьте рулеткой расстояние от лампы до центра автомобиля (если у вас раздельная оптика, то необходимо сделать замеры для каждой из ламп).
Запишите в блокнот полученные значения.
Нарисуйте на стене строго горизонтальную линию ровно на 5 см ниже замера номер 1. На данной горизонтальной линии сделайте две вертикальные линии на расстоянии, равном замеру номер 2 от центра автомобиля, отмеченного на стене.
Если у вас на автомобиле стоит раздельная оптика необходимо так же нарисовать доп. горизонтальную линию на расстоянии от земли равному замеру номер 1 для лампы дальнего света. Затем нарисуйте на нее вертикальные линии в соответствии с замером номер 2 для ламп дальнего света.
Включив ближний свет фар, отрегулируйте фары в вертикальной плоскости так, чтобы горизонтальная линии света фар была на одном уровне с горизонтальной полосой, нарисованной на стене. После чего отрегулируйте фары в горизонтальной плоскости таким образом, чтобы точка, где свет от фар начинает уклоняться вверх, оказалась на сделанном перекрестии.
PS Вот все пишут про ПТФ и как круто ксен в них, решил привести
небольшой текст, в т.ч. и про регулировку ПТФ
Ни один производитель в МИРЕ не ставит в ПТФ ксенон. Интересно почему? Люди говорят, света больше. Говорят, круто? Да, возможно, если для Вас установка китайской дешевки нереальные понты 😉
Больше света? ПТФ, как следует из аббревиатуры — противотуманные фары. Их задача освещать дорогу непосредственно перед машиной (максимум на 15 метров вперед, против 60 для ближнего) и обочину во время тумана. Всё.
Они, по сути своей, не дают прибавку в ближнем свете.
Выдежрка из ГОСТ Р 51709-2001
«Автотранспортные средства. Требования безопасности к техническому состоянию и методы проверки»
4.3.10 Противотуманные фары (тип В) должны быть отрегулированы так, чтобы плоскость, содержащая верхнюю светотеневую границу пучка, была расположена, как указано на рисунке:
При этом верхняя светотеневая граница пучка противотуманной фары должна быть параллельна плоскости рабочей площадки, на которой установлено АТС.
4.3.11 Сила света противотуманных фар, измеренная в вертикальной плоскости, проходящей через ось отсчета, должна быть не более 625 кд в направлении 3° вверх от положения светотеневой границы.
4.3.12 Противотуманные фары должны включаться при включенных габаритных огнях независимо от включения фар дальнего и (или) ближнего света.
Но после установки ксенона света становится больше как засчет больше силы света, явно несоотвествующей ГОСТу, так и за счёт катастрофической засветки выше СТГ. И если фара ближнего света еще хоть как-то пытается направить лучи в нужном направлении, то ПТФ «сдаются» моментально — паразитные лучи светят вообще куда угодно. Зачастую именно ксенон в ПТФ больше всего и слепит. Создавая иллюзию большего количества света.
P.S. В Германии запрещено включать ПТФ при видимости более 150м. Штраф 120 евро. Само-собой, речь идет о штатных ПТФ с галогенками.
1. Перед тем как начинать регулировку, снарядите автомобиль дополнительной массой в 70 кг (посадите в салон жену с ребенком или приятеля, поставьте баллоны с водой, возможно, вы придумаете что-то другое). Заправьте полный бак. Ваш автомобиль должен располагаться на ровной горизонтальной поверхности на расстоянии 10 метров от экрана. Но на автофорумах опытные люди уверяют, что и 5 метров – вполне достаточная дистанция.
2.Разметьте экран определенным образом.

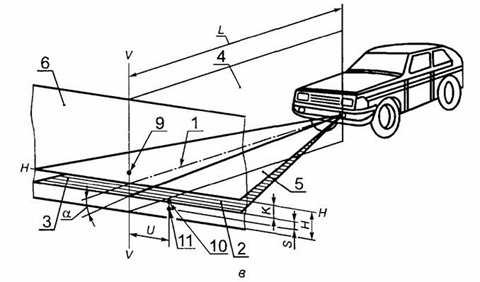

Экраном, кстати, может быть стена или высокий забор. Необходимо начертить линии, которые будут в пересечении или своими краями обозначать важные точки. Высота нижней линии должна соответствовать расстоянию от земли до противотуманных фар. Также необходимо разметить расстояния от центра машины, если смотреть на нее в фас до центров противотуманных фар. Верхняя линия — это удвоенное расстояние от пола до центров «противотуманок». В итоге у вас получился разлинованный холст экрана, где есть 2 точки центров фар и линии ограничения верхней и нижней границы света.
3.Теперь переходите непосредственно к регулировке фар. Установите автомобиль на расстоянии 10 м от экрана. С помощью отвертки и регулировочного винта на каждой противотуманной фаре вам необходимо добиться фокуса пучка света из фары в точках пересечения центров фар на экране.
Анимация для привлечения внимания
После замены заднего датчика уровня кузова сбился уровень фар. Отрегулировал сам, заодно заснял фотки.
Выставляем все корректоры в 0, отключаем все адаптивные регулировки. Можно для лучшей точности в багажник бросить мешок картохи.
Ищем ровную площадку, вплотную к которой стоит стена или забор, без бордюров и насыпей. В дальнейшем удобнее будет проводить измерения.
Итак, ставим автомобиль на некотором отдалении от стены, у меня около 5 метров.
Измеряем расстояние от стены до лампочки. Намерял 470см.
Затем высоту выходящего из линзы пучка. На самом деле высота 72 см, на фото не очень получилось.

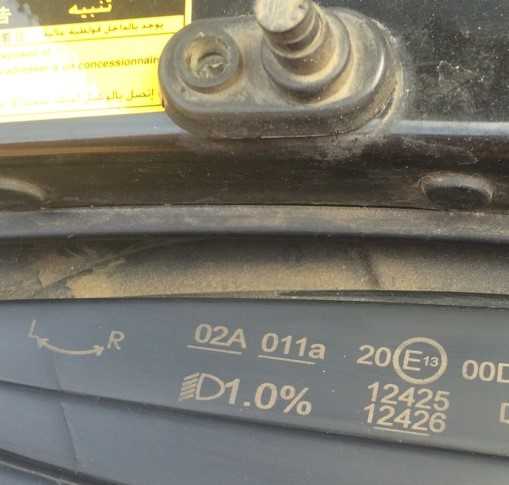

Открываем капот, ищем на корпусе фары цифру с процентами. У пузотерок обычно 1,0%, кроссоверы 1,2%. Это угол падения луча в процентах на 1метр. То есть на каждый метр удаления от фары, луч опускается на 1см.
Проводим сложнейшие математические вычисления.
Машина стоит на удалении 4,7 метра от стены. Падение пучка на этом расстоянии должно составить 4,7м*1%=4,7см.
Значит на стене высота пучка должна составить 72см — 4,7см = 68,6 см
Отмечаем на стене риску 68 см и идем крутить регулировочные винты.
Выставляем и проверяем правую.
Готово. После такой регулировки прибор в сервисе покажет идеальную настройку.
Задумайтесь, когда вы последний раз регулировали свет фар на своем автомобиле? Уверен, большинство из вас скажет, что никогда. А между тем регулировка фар не меньше влияет на безопасность дорожного движения, нежели исправные тормоза или рулевое управление. Расскажем, когда регулировка фар обязательна и как её сделать самому, не используя сложное оборудование
Те, кто много ездит в темное время суток, а зимой таких большинство, наверняка обратили внимание, что при разъезде с одним встречным автомобилем у вас не возникает какого-либо дискомфорта, а при встрече с другим приходится чуть ли не закрывать глаза от ослепительного света. Обычно такое встречается на трассе, когда водители забывают переключиться с дальнего света на ближний. (Напомним, что ПДД настаивают на том, что делать это нужно не менее чем за 150 м до встречного автомобиля или ранее, если водитель встречного транспортного средства попросит вас сделать это периодическим переключением света фар.)
Однако в большинстве случаев, особенно в городе, дальний свет здесь ни при чем. Виной белых кругов перед глазами становится неправильно отрегулированный ближний свет. Фара, вместо того чтобы освещать дорогу, начинает светить вверх, тем самым ослепляя встречных водителей. Но как такое может случиться, спросите вы, ведь с завода все автомобили выходят с отрегулированными фарами? И здесь мы переходим к первому пункту нашей статьи.
Причины нарушения регулировки света фар
На самом деле причин может быть масса. Первая – это простая замена лампочки. Лампы, как известно, от случая к случаю перегорают, и их приходится заменять. Меняются они, как правило, на подходящую по типу, но при этом другого производителя. Не думаем, что кому-то взбредет в голову искать в магазине точно такую же. Исключение составляют эксклюзивные лампочки, которые продаются парно. Когда одна фара светит белым светом, а вторая желтым, не очень красиво, согласны. Впрочем, и из-за этого вы вряд ли будете ездить впотьмах с одной фарой, особенно если лампа перегорит где-то на трассе, а вам еще пилить и пилить не одни сутки в другой город. Конечно же, купите первую попавшуюся. Вот тут как раз и может возникнуть необходимость регулировки фары.
Дело в том, что как бы ни были стандартизированы лампы, в зависимости от производителя, расположение спирали в них может быть смещено, особенно если речь идет о недорогих лампах или и вовсе о контрафакте. В связи с этим смещается и весь световой пучок, и фара либо начинает светить вверх и слепить, либо бить перед бампером. Так что, если вы поменяли лампочку в фаре, обязательно проверьте регулировку света. Случается и так, что из-за неудобства замены многие вставляют лампочки неправильно, то есть с перекосом, а это тоже ведет к тому, что фара начинает светить совсем не туда, куда должна.
Не секрет и то, что автомобили попадают в аварии. При повреждениях передней части автомобиля обычно требуется ремонт с демонтажом оптики. Но как бы хорошо ни был выполнен ремонт, фара приладится уже не на то место, на которое она была установлена на заводе и там же отрегулирована. Однозначно встанет она пусть и с небольшими, но смещениями. Да и сама фара, скорее всего, будет новой. Так что регулировка ей однозначно потребуется.
Меняют фары и по причине их поломки. Они, после долгой эксплуатации, тоже могут выходить из строя. Мутнеет стекло, тускнеет отражатель, да и попросту от температуры может рассохнуться пластик, удерживающий отражатель или линзу в корпусе, или же и вовсе отвалиться часть ее крепления к кузову. В этом случае фара меняется на новую, и ей так же обязательно требуется регулировка.

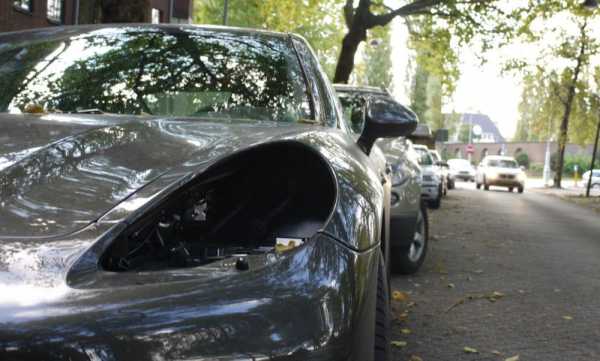

И еще фары могут украсть. Целых машин без головной оптики у нас на дорогах встречается немало. Просто вставить на место прежних новые недостаточно, необходима регулировка.
Так что причин для регулировки может быть много. Но зачастую владельцы останавливаются на том, что фара начинает светить. Как говорится, горит и ладно. А ведь на самом деле отрегулировать свет фар не так уж сложно.
Как правильно отрегулировать фары самому
Итак, вы, к примеру, поменяли лампочку в одной из фар. Проверить, туда ли она светит, можно непосредственно у магазина. Достаточно подъехать к стенке на расстояние примерно в пять метров, включить ближний свет (хорошо если это будут сумерки или ночь, но и днем в принципе на таком расстоянии разглядеть световой пучок возможно) и посмотреть, синхронно ли у вас светят фары.
По отражению на стенке сделать это несложно. Главное, чтобы площадка, на которой стоит автомобиль, была более или менее ровной. Если разница по высоте пучка от фары, где была заменена лампочка, с той, в которой лампа не менялась, не видна, значит вам повезло, регулировать не нужно. Если же фара светит чуть ниже или выше, то для начала проверьте, встала ли лампа на свое место. Если лампа четко стоит в посадочном месте, а светит не туда, то приступайте к регулировке. Для этого на фаре есть специальный винт, задействовав который, вы легко сможете либо опустить, либо приподнять световой пучок. Кстати, чтобы понять, правильно ли светят у вашего автомобиля фары в принципе, достаточно попросить встать перед машиной на расстоянии пяти метров человека. У правильно отрегулированных фар светотеневая граница будет находиться примерно на уровне колен.
Более точную регулировку фар можно провести при помощи лазерного строительного уровня. Для этого вам потребуется поставить автомобиль, но в этот раз уже на идеально ровную площадку, опять же на пять метров от экрана, коим может быть ровная стена дома или ремонтного бокса. Далее выставляем строительный уровень перпендикулярно ходу автомобиля с таким расчетом, чтобы лазерный луч проходил точно посредине ламп ближнего света или линзы, и его проекция отображалась на «экране», куда будут светить фары. Затем открываем капот и смотрим маркировку фары. На фаре обязательно будет указана цифра в процентах, которая характеризует отклонение луча к дорожному полотну от горизонта, называемая первоначальной направленностью. Как правило, это 1%, хотя может быть и больше.
А дальше дело техники. Включаем ближний свет и смотрим, где находится светотеневая граница пучка. Если она выходит за лазерную линию сверху, это говорит о том, что ваши фары светят неправильно. Причем они не только слепят встречных водителей, но и существенно сокращают видимость вам, потому как светят не на дорожное полотно, а вверх. Если граница пучка значительно ниже, то дорога по большому счету освещается только перед машиной, но никак не на том расстоянии, когда тормозной путь будет меньше границы видимости или как минимум равен ей. А это опять же плохо. Идеально, если граница светового пучка будет находиться ниже уровня лазера на 5 сантиметров, что при расстоянии до экрана в пять метров и составляет тот самый «1%» уклона. В этом случае фары будут правильно отрегулированными. Если же это не так, то вращение регулировочных винтов позволит вам легко привести их в норму.
Для более же точной и профессиональной регулировки фар можно обратиться на сервис. Впрочем, как показывает практика, после описанного выше метода регулировки, корректировка на профессиональном оборудовании потребуется небольшая, если и вовсе потребуется. К тому же не всякий специалист умеет правильно работать на таком оборудовании. Если, к примеру, вам перед регулировкой фар не проверили давление в шинах, это уже может сказать о «квалификации» мастера.
По правилам, перед регулировкой фар на специальном оборудовании должно быть проверено и выровнено давление в шинах, полностью заполнен топливный бак и остальные заправочные емкости, за рулем должен сидеть водитель или человек, схожий с ним по комплекции, опрессована подвеска, а ручной салонный корректор фар выставлен в положение «0». Только в этом случае можно гарантировать стопроцентный результат. Кстати, последний пункт – одно из обязательных условий при любой регулировке.
Так что не ленитесь проверять, куда светят фары вашего автомобиля. И тогда, будучи на границе света и тьмы, вы и сами никогда не заблудитесь, и встречного с пути истинного не собьете.
skoda-rapid.ru
видео-инструкция по монтажу своими руками, как отрегулировать, фото
Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.
Как известно, безопасность передвижения в темное время суток во многом зависит от того, насколько качественно настроены фары, поэтому следует уделить этому вопросу особое внимание. Рассмотрим, как правильно отрегулировать ближний свет фар без специального стенда, в этом процессе нет ничего сложного, если знать все нюансы и выполнять все рекомендации.
На фото: качественный свет распределяется равномерно и имеет четкие границы, если направить его на стену
Подготовительные работы
Чтобы основной этап был проведен качественно, необходимо соблюдение целого ряда важных условий:
| Исправность подвески | Провести точную настройку на машине, в которой неравномерно просевшие пружины и другие неисправности, влияющие на положение кузова невозможно. Поэтому если у вас есть проблемы с данной частью конструкции, то устраните в первую очередь их |
| Одинаковое давление в шинах | Еще один очень важный фактор, о котором многие забывают, это приводит к тому, что машина расположена не так, как положено, и после накачки шин ее положение изменится, что сведет на нет все ваши усилия по настройке. Поэтому проследите, соответствует ли давление в шинах заводским рекомендациям |
| Нагрузка на конструкцию | Еще один важный момент – в машине должен быть полный бак, а на водительском месте должно присутствовать утяжеление в 70 кг, можно просто посадить туда человека, чтобы не таскать тяжелые предметы |
| Исправность световых элементов | Если у вас установлены лампочки, не предусмотренные конструкцией, или имеются трещины на рассеивателе, то настройка вряд ли поможет точно выставить положение светового потока, важно, чтобы все элементы были целыми и соответствовали всем требованиям |
Важно!
Не стоит ставить лампочки более высокой мощности, качество света они улучшат несущественно, зато система проводки машины будет подвергаться повышенным нагрузкам, что может привести к поломкам и даже замыканиям.
Настроить свет с таким отражателем невозможно, его нужно обязательно менять
Рабочий процесс
Так как цена данной услуги в автосервисах высока, то вы сможете сэкономить значительные средства, регулировка света фар ближнего света производится так, как описано ниже.
Подготовка
В первую очередь необходимо подготовить место:
- Нужно найти ровную площадку, перед которой расположен высокий забор или стена, она должна быть такого размера, чтобы вы могли поставить машину на расстоянии 5 метров. Очень важно, чтобы поверхность была ровной, так как положение машины имеет очень большое значение;
- В первую очередь надо замерять расстояние от центра фары ближнего света до земли, это значение стоит отмерять на стене и провести на ней горизонтальную черту;
- Далее необходимо провести вертикальную линию, которая будет соответствовать центральной оси автомобиля. Именно напротив нее и должен располагаться автомобиль, важно выставить все так, как положено, иначе ваша настройка не будет правильной;
- Затем отмеряется расстояние от середины машины до середины фары, после чего на таком же расстоянии от центральной оси на стене делаются вертикальные отметки. Это будут наши основные метки, поэтому постарайтесь сделать все точно.

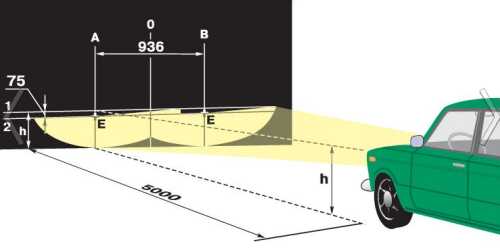

Так должен выглядеть настроечный экран
На этом этап подготовки можно считать завершенным, можно приступать к основным работам.
Настройка
Инструкция по проведению работ своими руками выглядит следующим образом:
- Если в вашем автомобиле предусмотрен корректор фар, то обязательно предварительно установите его в положение «0»;
Важно!
Проконтролируйте, чтобы центр машины находился напротив соответствующей линии на стене, это очень важно для обеспечения точности.
- Далее необходимо закрыть одну фару картоном или другим непрозрачным материалом, так как настраивается всегда только один световой элемент;
- После этого следует внимательно посмотреть расположение светового пучка, его верхняя граница должна располагаться на уровне линии, которую вы прочертили заранее. Если положение не соответствует, то необходимо отрегулировать положение отражателя с помощью регулировочного винта, расположенного в задней части корпуса, работа достаточно проста, и для ее проведения вам понадобится отвертка либо шестигранник;

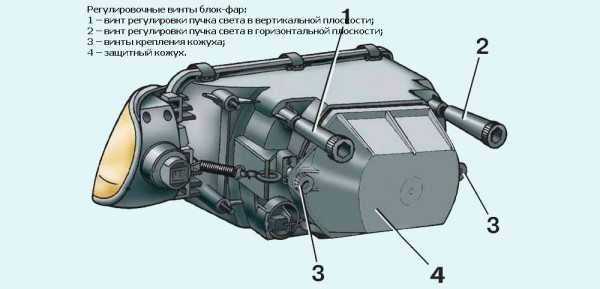

Положение регулировочных винтов может отличаться, но в любом случае они расположены на видном месте
- Если вертикальная настройка произведена, то можно приступить к горизонтальной, тут все просто: на световом пятне отчетливо видно место, где свет начинает уклоняться вверх, именно этот участок должен совпадать с ранее сделанной пометкой напротив соответствующей фары;
Место, где поток начинает подниматься вверх, должно совпадать с перекрестьем на линии
- Второй элемент регулируется соответствующим образом, после проведения работ вы можете наслаждаться качественным светом, при этом фары не будут слепить встречных водителей.
Если все проведено правильно, то результат практически не будет уступать профессиональной работе, на этом вопрос, как отрегулировать ближний свет фар, можно считать завершенным.
Можно заодно настроить и противотуманные фары, например, на КИА Спектра. Процесс производится следующим образом:
- Ниже ранее проведенной линии проводится еще одна, она должна располагаться на уровне середины противотуманных фар. Так как данный тип изделий регулируется только по вертикали, то делать пометки по ширине расположения не имеет смысла;
Важно!
Машину в этом случае необходимо расположить на расстоянии 7,5-7,6 метра, это очень значимый фактор, поэтому не забывайте его, иначе регулировка получится неправильной.
- Далее необходимо ослабить крепления противотуманных фар, так как они могут закиснуть, и в процессе настройки вы потратите много времени на то, чтобы сорвать винты. Если они не поддаются, пробуйте обработку с помощью WD40, это может упростить задачу;
Противотуманки не должны светить высоко, так как они должны освещать дорогу под туманом
- Далее все происходит, как и с ближним светом: на месте водителя должен быть вес в 70 килограммов, а одна из фар закрывается картоном;
- Теперь вы настраиваете световой луч так, чтобы его верхняя граница располагалась на 10 сантиметров ниже линии, которая была проведена ранее и располагается напротив ПТФ;
Если вы подготовились должным образом и проводите работы в соответствии с вышеприведенными рекомендациями, то настройка противотуманного света не вызовет затруднений
- Вторая фара настраивается подобным образом, на этом работа окончена, следует очень тщательно зафиксировать положение ПТФ, чтобы положение не изменилось.
Вывод
Чтобы настроить свет, не нужно много времени и наличие специальных навыков, достаточно площадки и стены перед ней, конечно же, не забывайте правильно готовить машину и следить за качеством светового оборудования, тогда результат работы будет отличным. Видео в этой статье расскажет некоторые особенности процесса.
avtoelektrik-info.ru
Улучшаем свет — Сообщество «Nissan Club» на DRIVE2
Вместо пролога.
Доброго времени суток всем, давайте знакомиться.
В народе меня зовут Элвисом. Езжу на автомобиле Nissan Primera P12, 2.0CVT 2002-го года. Автомобиль в семье с самого его рождения. Однако Вы не найдете его нет в моем профиле. Почему тогда я вступил в это сообщество? Все очень просто. Автомобиль был зарегистрирован на драйве, наполнен он был полезными статьями, медленно, но верно поднимался вверх по рейтинговой лестнице. Однако в один прекрасный момент он был удален с драйва «за нарушение правил» вместе с моим тогдашним аккаунтом. Я вынужден был зарегистрировать новый аккаунт, но попытки вновь завести БЖ ниссана не увенчались успехом — меня все время банили. Поэтому и живу тут так, без моей любимицы.
Однако статьи, которые были на драйве, до сих пор хранятся на моем локальном компьютере. По этой причине наш общий друг 72olko предложил разместить их здесь, в сообществе ниссанов, что я и намерен сделать в ближайшее время. Добавлять статьи буду не сразу, а постепенно, снабжая их комментариями и дополнениями процесса эксплуатации.
Вроде все. Поехали.
Улучшаем свет
Думаю, ни для кого не секрет, что люди все разные, и у всех разные пожелания к транспорту. Кто-то предпочитает немецкие автомобили, а кто-то – японские. Кто-то ценит комфорт, другие предпочитают скорость. Кто-то проводит вечера, приклеивая слои шумки, а кто-то открывает окна и врубает музыку на полную громкость.
Но какими бы разными мы ни были, большинство все же хотели бы получить качественное освещение ночных дорог. Для этого человечество и придумало фары. Но фары тоже бывают разные. У кого-то стоят тусклые оранжевые лампы, у кого-то ксенон. Кто-то мечтает заменить свои лампы на самый дешевый китайский ксенон, а кто-то покупает дорогие галогенки NightVision, утверждая, что ксенон слепит.
Тут многие начнут орать – да, да, китайский ксенон реально слепит. Но погодите, не стоит спешить бросать камни, это мы делаем каждый день, не думая на
www.drive2.ru
Как правильно повернуть лампочки в фарах
Здесь я расскажу Вам какими способами можно повернуть лампочки в фарах и какие из этих способов правильные
Итак, для начала, разберемся, каким образом поворот лампочки в фаре влияет на освещение дороги.
Посмотрим поближе на саму лампу Н4, а именно на то, что внутри ее колбы:
Здесь №1 — это нить дальнего света, а №2 — ближнего. Обратите внимание, что нить ближнего света прикрыта экранчиком №3. Если посмотреть внимательнее, то можно увидеть, что торец этого экранчика выполнен не ровным, а с уголком (мы к нему еще вернемся). Вот и все устройство.
Давайте теперь разберемся, как формируется световой поток. Начнем с дальнего света.
Посмотрите, нить накаливания дальнего света №1 никакими экранчиками не прикрыта и равномерно освещает всю поверхность отражателя, который в свою очередь, освещает всю поверхность дороги перед собой.
Теперь давайте посмотрим на ближний свет.
Здесь нас интересует нить ближнего света №2. Ее снизу прикрывает тот самый экранчик №3. Соответственно, освещается только верхняя часть отражателя. Причем светотеневая граница проходит на отражателе не по прямой, а под углом, да-да, тем самым уголком, который выполнен на экранчике №3. Вот этот уголок и передается на поверхность дороги (так называемая «галка»).
Мы поворачиваем лампу в фаре (с колбой и экранчиком), соответственно поворачиваем свето-теневую границу засветки отражателя, а значит поворачиваем «галку» на дороге. Вот так легко и просто весь процесс выглядит в теории, на теоритическом отражателе правильной формы с гладким стеклом.
А как на практике? На практике все точно так же, за исключением одного но — в фарах стекло не гладкое, а рифленое, а если стекло гладкое, то рифленый отражатель. Это значит что та часть светового пучка, которую мы «довернули» на обочину, пройдет через рассеивающую часть стекла (или отражателя), то есть на обочину будет светить не ровная часть «галки», а слегка размытая и искривленная. Вам это принципиально? Нет, и мне тоже. Все же отмечу, что степень размытости и искривленности «галки» 🙂 зависит только от конкретной фары, на разных марках автомобилей свет получается немного иным.
Вот результат поворота лампочек на Toyota Mark II, взято отсюда.
Вот результат поворота лампы на фаре Mitsubishi Delica (дорестайл).
А вот результат на Toyota Axio и как оно выглядит на дороге.
Ну как Вам? Результат есть? Конечно же, да.
Теперь, когда с теорией разобрались, в работе на практике убедились, можно и разобраться какими, способами можно повернуть лампу в фаре и получить нормальный свет.
На самом деле способов всего два. Первый — это переделать крепления лампочки на самой фаре, а второй переделать саму лампу.
Первый способ сложен в исполнении, посмотрите на место крепления лампы и поймете почему. А вот второй способ кажется простым. Тут кто на что горазд, но кажущаяся простота этого способа и как результат небрежное его исполнение приводит к такому результату как «северное сияние» — это когда фара светится, а не светит. Происходит это потому что, довольно сложно отделить лампу от фиксирующего кольца, провернуть и точно зафиксировать на месте, сложно вручную изготовить переходник удерживающий лампу от выпадения, очень сложно добиться возвращения лампы «в фокус». А так придется мучатся каждый раз, когда перегорает лампа.
Выход есть. И он как всегда прост. Называется он свето-корректирующий адаптер для автомобильных ламп Н4 «ПРАВИЛЬНЫЙ СВЕТ» и стоит копейки. Изготавливается на современном лазерном оборудовании из нержавеющей стали. Позволят закрепить повернутую лампочку в фаре, при этом оставив ее в фокусе, вся процедура установки занимает 5 минут, а срок его службы не ограничен, лампы меняются, а адаптер остается у Вас. Придумывали его всем интернетом, но знают о нем далеко не все.
Интересно? Тогда Вам на эту страницу.
prav-svet.okis.ru
На какое расстояние светит ближний свет фар
Вместе с группой журналистов я стою в небольшом техническом помещении. Три стены освещены слабым светом, а на месте четвертой глубокая, густая чернота. В ней скрывается 200-метровый асфальтированный тоннель с дорожной разметкой. Свет автомобильных фар выхватывает из темноты человеческие силуэты, выстроившиеся вдоль стен через каждые 20 м.
Разбуди меня среди ночи и приведи сюда с закрытыми глазами я бы поклялся, что нахожусь в тире. Первые фигуры, ярко освещенные лампами, можно снять хоть с бедра, а вот для последних понадобилась бы снайперская винтовка с прицелом ночного видения. Человечков мы используем, только чтобы покрасоваться перед журналистами, говорит Франц-Джозеф Кальце, глава светового исследовательского подразделения компании Hella. В подтверждение его слов фигуры плавно уходят в стену.
В работе мы ориентируемся на низкие квадратные таблички. Сооружение Hella самый большой световой тоннель в мире, используемый для объективной экcпериментальной оценки света автомобильных фар. Здесь есть все, чтобы на практике прочувствовать тонкую разницу между осветительными приборами разных модификаций. У входа в тоннель располагается граненый барабан шириной в несколько метров. На его гранях можно закрепить десятки комплектов фар. По команде оператора барабан поворачивается на строго определенный угол, точно позиционируя фары относительно дорожного полотна тоннеля.
Для настройки светового пучка используется экран, автоматически опускающийся напротив барабана. Похожая установка, только поменьше, спускается с потолка на заданном расстоянии от наблюдателей, чтобы имитировать встречный свет фар. В ходе исторического светового шоу мы смогли собственными глазами оценить, насколько сильно отличается свет ламп накаливания, галогеновых, ксеноновых и светодиодных фар, ближнего и дальнего света, рефлекторов и прожекторов. Однако это была лишь закуска. В качестве основного блюда специалисты Hella приготовили нам рассказ о том, что фары, которые мы привыкли каждый день видеть на вполне современных автомобилях, уже безнадежно устарели. Ближний свет фар, с которым мы ездим большую часть времени, это сплошной компромисс, девиз которого не ослепи ближнего своего.
Даже собственную полосу движения он освещает лишь на 60 м вперед, а на соседней и вовсе светит себе под ноги (2030 м). И все равно в плотном потоке ближний свет фар внедорожника может попадать прямиком в салонное зеркало спортивного купе, ослепляя водителя. По мнению специалистов Hella, вместо традиционного дальнего и ближнего света нам необходимо не менее пяти различных режимов работы фар.
Допустим, мы выезжаем из гаража и движемся вдоль родного поселка со скоростью 40 км/ч. Здесь большая дальность не нужна, свет фар все равно потонет в уличном освещении и сможет лишь ослепить водителя впереди идущей машины на светофоре. Главное при движении в населенном пункте освещение обочин, и правой, и левой. Именно оттуда может внезапно появиться велосипед, выбежать ребенок или животное. Если автомобиль оснащен дополнительными боковыми фарами для освещения поворотов, в городе они должны гореть постоянно.
Выезжаем на широкую дорогу и разгоняемся до 80 км/ч. Здесь нам уже не нужно освещать обочины среагировать на внезапно возникшее препятствие мы все равно не успеем, а водителей встречного транспорта ослепим. Оптимальным будет обычный ближний свет, дополненный адаптивной функцией: при отсутствии автомобилей он должен светить высоко, а при появлении попутного или встречного транспорта постепенно становиться ниже, освещая дорогу лишь до соседей. Эта концепция получила название Adaptive Cut-off Light, фара с адаптивной границей светового пучка. На автобане пригодится так называемый Motorway Light. Его основное отличие от ближнего света симметричность.
Ближний хорошо освещает свою полосу движения, но обделяет соседнюю слева, предполагая наличие на ней встречного транспорта. На широких автострадах слева чаще находится попутная полоса. Обделяя ее освещением, мы рискуем не заметить препятствие при перестроении. Разумеется, на неосвещенных загородных трассах незаменим старый добрый дальний свет. А еще один режим, который предписывается правилами дорожного движения многих стран, в том числе и России, это дневные ходовые огни, призванные сделать автомобиль более заметным для других участников движения в светлое время суток.
Дневные огни, в отличие от всех остальных режимов, специально предназначены для того, чтобы светить в глаза водителей и пешеходов, а вовсе не на дорогу. Неужели в ближайшем будущем, вместо того чтобы переключаться между ближним и дальним светом, водителю придется постоянно тыкать в пять разных кнопок? Разумеется, нет. Управлять режимами освещения будет бортовой компьютер. Вращайте барабан! Все адаптивные системы освещения Hella основываются на двух китах: это видеокамера и модуль VarioX. Камера располагается у основания внутрисалонного зеркала и отслеживает все огни в поле зрения: уличные фонари, габариты попуток и фары встречных автомобилей. Информацию о скорости блок управления светом получает от бортового компьютера автомобиля.
Кроме того, полезная информация поступает и от спутниковой навигационной системы, которая может точно сказать автомобилю, находится он в городе, на загородной трассе или на автобане. Едем со скоростью 40 км/ч и горят уличные фонари компьютер включает городской свет. Разгоняемся до 80 км/ч и видим встречных переходим на ближний свет (Country Light).
Едем еще быстрее, а вокруг одни попутки включаем Motorway Light. Камера точно определяет расстояние до ближайшего автомобиля, а точнее высоту его фар или габаритных огней. Компьютер соответственно опускает или поднимает световой пучок ближнего света, чтобы не ослепить соседей по потоку, но также не отдать ни пяди земли темноте. Практической реализацией команд компьютера занимается модуль VarioX. Чтобы понять, как он работает, достаточно знать, как работает обычная биксеноновая фара. Фактически она представляет собой проектор лампу и линзу.
Только вместо слайда кинопленки в нем находится металлическая пластина. Ее профиль определяет форму и границы светового пучка, именно он проецируется фарой на дорогу. Потяните подрулевой рычаг на себя и электромотор уберет пластину, переключая тем самым фару с ближнего света на дальний.
В модуле VarioX на месте пластины установлен барабан сложной формы. По команде компьютера он плавно поворачивается, варьируя форму светового пучка, делая его выше или ниже, от городских огней до неограниченного дальнего света. Такая система под названием AFS (Adaptive Front Light System, адаптивное переднее освещение) уже успешно реализована Hella на серийном автомобиле Mercedes E-класса.
В AFS модули VarioX располагаются на поворотных основаниях, что позволяет реализовать как адаптивное освещение в поворотах (фары светят туда, куда повернут руль), так и варьирование ширины светового пучка (городской свет намного шире, чем загородный). За ужином доктор Михаэль Кляйнкес, вице-президент Hella по развитию технологий освещения, пообещал явить нам чудо. Дождавшись темноты, мы сели в автомобиль, оборудованный тестовой рамой это что-то вроде уменьшенной копии барабана из светового тоннеля, прикрепленное прямо к бамперу.
Водитель выехал на загородную трассу и включил бескомпромиссный дальний свет. Его мощь мы могли оценить по деревьям, плотной стеной выстроившимся вдоль дороги: при желании можно было рассмотреть каждую веточку на расстоянии пары сотен метров. Не выключая дальнего света, мы догнали впередиидущий автомобиль.
Его водитель не проявил ни капли недовольства. А на ярко освещенных деревьях прямо за попуткой образовалась узкая тень. Мы проходили повороты, и тень неотрывно следовала за машиной. Повсюду пылал дальний свет, и лишь в узкой полосе между нами и машиной впереди горел ближний. Когда попутка свернула с дороги, темная полоса исчезла. Точно так же неослепляющий дальний свет поступал и со встречными машинами.
Ни один водитель, беспечно въехавший в наш световой поток, не помигал нам фарами с просьбой переключиться на ближний. Технология Dynamic Light Assist (DLA) действует благодаря той же камере, VarioX и поворотным основаниям фар. Форма барабана VarioX такова, что ровно половина светового пучка фары не имеет границ (дальний свет), а вторая половина представляет собой регулируемый по высоте ближний свет. Каждая фара снаружи (от оси автомобиля) светит дальним светом, а внутри ближним.
Если повернуть обе фары ближе к центру, получим просто дальний свет. Если развести их в стороны, получим широкую тень посередине. Повернем барабаны вниз тень станет длиннее, повернем вверх короче. Наконец, поворачивая фары синхронно в стороны, мы можем управлять направлением тени.
Автомобиль с фарами Hella DLA уже выпускается серийно это Volkswagen Touareg. Демонстрация в световом тоннеле ни у кого не оставила сомнений: будущее за светодиодами. Они ярче и экономичнее ксеноновых ламп, дают мощный световой поток, цветовая температура которого соответствует дневному свету. Применение светодиодов требует несколько иного подхода к реализации адаптивного освещения. Диодам не нужен VarioX.
Светодиодная фара состоит из множества ламп, каждая из которых освещает лишь небольшой участок дороги. Включая и выключая отдельные диоды, можно реализовать и адаптивное освещение в поворотах, и AFS, и DLA. Фара может быть построена и как набор светодиодов с собственными небольшими рефлекторами, и как массив светодиодов на одной плате за единой линзой. Полностью светодиодные фары Hella с AFS можно увидеть на автомобиле Audi A8. Десять светодиодов с собственными проекционными линзами отвечают за ближний свет, причем три из них служат для адаптивной подсветки поворотов. Отдельные группы диодов отвечают за дальний свет и Motorway Light.
Специальная оптоволоконная технология позволила совместить дневные ходовые огни, передние габариты и указатели поворота в единой тонкой полосе Light-Guide. Водитель может активировать специальный режим освещения для движения в странах с левосторонним движением. Теперь, чтобы легализовать использование автомобиля в праворульной части света, достаточно одного нажатия на кнопку. К сожалению, при всей значимости для безопасности дорожного движения продвинутые системы освещения не слишком быстро набирают популярность. Специалисты связывают это с отсутствием wow-эффекта.
когда на глазах у изумленной публики перевернулся mercedes A-класса, все сразу же бросились заказывать систему курсовой устойчивости ESP. ДТП, произошедшие из-за недостаточной видимости, чаще списывают на человеческий фактор, говорит Михаэль Кляйкенс. Поэтому, скорее всего, в ближайшее время адаптивный свет и светодиодная оптика останутся привилегией автомобилей представительского класса.
Те, кто много ездит в темное время суток, а зимой таких большинство, наверняка обратили внимание, что при разъезде с одним встречным автомобилем у вас не возникает какого-либо дискомфорта, а при встрече с другим приходится чуть ли не закрывать глаза от ослепительного света. Обычно такое встречается на трассе, когда водители забывают переключиться с дальнего света на ближний. (Напомним, что ПДД настаивают на том, что делать это нужно не менее чем за 150 м до встречного автомобиля или ранее, если водитель встречного транспортного средства попросит вас сделать это периодическим переключением света фар.)
Однако в большинстве случаев, особенно в городе, дальний свет здесь ни при чем. Виной белых кругов перед глазами становится неправильно отрегулированный ближний свет. Фара, вместо того чтобы освещать дорогу, начинает светить вверх, тем самым ослепляя встречных водителей. Но как такое может случиться, спросите вы, ведь с завода все автомобили выходят с отрегулированными фарами? И здесь мы переходим к первому пункту нашей статьи.
Причины нарушения регулировки света фар
На самом деле причин может быть масса. Первая – это простая замена лампочки. Лампы, как известно, от случая к случаю перегорают, и их приходится заменять. Меняются они, как правило, на подходящую по типу, но при этом другого производителя. Не думаем, что кому-то взбредет в голову искать в магазине точно такую же. Исключение составляют эксклюзивные лампочки, которые продаются парно. Когда одна фара светит белым светом, а вторая желтым, не очень красиво, согласны. Впрочем, и из-за этого вы вряд ли будете ездить впотьмах с одной фарой, особенно если лампа перегорит где-то на трассе, а вам еще пилить и пилить не одни сутки в другой город. Конечно же, купите первую попавшуюся. Вот тут как раз и может возникнуть необходимость регулировки фары.
Дело в том, что как бы ни были стандартизированы лампы, в зависимости от производителя, расположение спирали в них может быть смещено, особенно если речь идет о недорогих лампах или и вовсе о контрафакте. В связи с этим смещается и весь световой пучок, и фара либо начинает светить вверх и слепить, либо бить перед бампером. Так что, если вы поменяли лампочку в фаре, обязательно проверьте регулировку света. Случается и так, что из-за неудобства замены многие вставляют лампочки неправильно, то есть с перекосом, а это тоже ведет к тому, что фара начинает светить совсем не туда, куда должна.
Не секрет и то, что автомобили попадают в аварии. При повреждениях передней части автомобиля обычно требуется ремонт с демонтажом оптики. Но как бы хорошо ни был выполнен ремонт, фара приладится уже не на то место, на которое она была установлена на заводе и там же отрегулирована. Однозначно встанет она пусть и с небольшими, но смещениями. Да и сама фара, скорее всего, будет новой. Так что регулировка ей однозначно потребуется.
Меняют фары и по причине их поломки. Они, после долгой эксплуатации, тоже могут выходить из строя. Мутнеет стекло, тускнеет отражатель, да и попросту от температуры может рассохнуться пластик, удерживающий отражатель или линзу в корпусе, или же и вовсе отвалиться часть ее крепления к кузову. В этом случае фара меняется на новую, и ей так же обязательно требуется регулировка.
И еще фары могут украсть. Целых машин без головной оптики у нас на дорогах встречается немало. Просто вставить на место прежних новые недостаточно, необходима регулировка.
Так что причин для регулировки может быть много. Но зачастую владельцы останавливаются на том, что фара начинает светить. Как говорится, горит и ладно. А ведь на самом деле отрегулировать свет фар не так уж сложно.
Как правильно отрегулировать фары самому
Итак, вы, к примеру, поменяли лампочку в одной из фар. Проверить, туда ли она светит, можно непосредственно у магазина. Достаточно подъехать к стенке на расстояние примерно в пять метров, включить ближний свет (хорошо если это будут сумерки или ночь, но и днем в принципе на таком расстоянии разглядеть световой пучок возможно) и посмотреть, синхронно ли у вас светят фары.
По отражению на стенке сделать это несложно. Главное, чтобы площадка, на которой стоит автомобиль, была более или менее ровной. Если разница по высоте пучка от фары, где была заменена лампочка, с той, в которой лампа не менялась, не видна, значит вам повезло, регулировать не нужно. Если же фара светит чуть ниже или выше, то для начала проверьте, встала ли лампа на свое место. Если лампа четко стоит в посадочном месте, а светит не туда, то приступайте к регулировке. Для этого на фаре есть специальный винт, задействовав который, вы легко сможете либо опустить, либо приподнять световой пучок. Кстати, чтобы понять, правильно ли светят у вашего автомобиля фары в принципе, достаточно попросить встать перед машиной на расстоянии пяти метров человека. У правильно отрегулированных фар светотеневая граница будет находиться примерно на уровне колен.
Более точную регулировку фар можно провести при помощи лазерного строительного уровня. Для этого вам потребуется поставить автомобиль, но в этот раз уже на идеально ровную площадку, опять же на пять метров от экрана, коим может быть ровная стена дома или ремонтного бокса. Далее выставляем строительный уровень перпендикулярно ходу автомобиля с таким расчетом, чтобы лазерный луч проходил точно посредине ламп ближнего света или линзы, и его проекция отображалась на «экране», куда будут светить фары. Затем открываем капот и смотрим маркировку фары. На фаре обязательно будет указана цифра в процентах, которая характеризует отклонение луча к дорожному полотну от горизонта, называемая первоначальной направленностью. Как правило, это 1%, хотя может быть и больше.
А дальше дело техники. Включаем ближний свет и смотрим, где находится светотеневая граница пучка. Если она выходит за лазерную линию сверху, это говорит о том, что ваши фары светят неправильно. Причем они не только слепят встречных водителей, но и существенно сокращают видимость вам, потому как светят не на дорожное полотно, а вверх. Если граница пучка значительно ниже, то дорога по большому счету освещается только перед машиной, но никак не на том расстоянии, когда тормозной путь будет меньше границы видимости или как минимум равен ей. А это опять же плохо. Идеально, если граница светового пучка будет находиться ниже уровня лазера на 5 сантиметров, что при расстоянии до экрана в пять метров и составляет тот самый «1%» уклона. В этом случае фары будут правильно отрегулированными. Если же это не так, то вращение регулировочных винтов позволит вам легко привести их в норму.
Для более же точной и профессиональной регулировки фар можно обратиться на сервис. Впрочем, как показывает практика, после описанного выше метода регулировки, корректировка на профессиональном оборудовании потребуется небольшая, если и вовсе потребуется. К тому же не всякий специалист умеет правильно работать на таком оборудовании. Если, к примеру, вам перед регулировкой фар не проверили давление в шинах, это уже может сказать о «квалификации» мастера.
По правилам, перед регулировкой фар на специальном оборудовании должно быть проверено и выровнено давление в шинах, полностью заполнен топливный бак и остальные заправочные емкости, за рулем должен сидеть водитель или человек, схожий с ним по комплекции, опрессована подвеска, а ручной салонный корректор фар выставлен в положение «0». Только в этом случае можно гарантировать стопроцентный результат. Кстати, последний пункт – одно из обязательных условий при любой регулировке.
Так что не ленитесь проверять, куда светят фары вашего автомобиля. И тогда, будучи на границе света и тьмы, вы и сами никогда не заблудитесь, и встречного с пути истинного не собьете.
Подскажите, поставил линзы в фары. А как отрегулировать по высоте запутался))) подскажите на какое расстояние у нас должны светить линзы при ближнем свете?
Ниссан даже немного страхуется и рекомендует еще ниже опускать свет
Простой вариант — ставите машину легковую впереди на 30 метров, граница должна освещать ее номер.
Если освещает в зеркала заднего вида — ээээ ну таких пид433сов я вчера вечером видел штук 5. Еще у них фишка ехать в 10м за моей машиной. Чтоб лучше мне крышу салона освещать изнутри.
Ган5443ны. Сколько их развелось.
Спасибо что хоть вы фары регулируете
1.6% вниз, вроде на фаре написано, По крайней мере на моей. Т.е. На 100 м луч должен светить ниже на 1.6 метра чем высота в начальной точке
А в абсолютных цифрах?
Абсолютнее куда?! Стг на расстоянии 100м, должна быть ниже стг на фаре на 1,6 метра. Ну или на 10 метрах. На 0.16 метра, простая геометрия. Но, площадка, Где стоит машина во время измерений должна быть горизонтальная. А вообще, если возникают такие вопросы, то стоит доверить регулировку поофессионалам.
Абсолютнее куда?! Стг на расстоянии 100м, должна быть ниже стг на фаре на 1,6 метра. Ну или на 10 метрах. На 0.16 метра, простая геометрия. Но, площадка, Где стоит машина во время измерений должна быть горизонтальная. А вообще, если возникают такие вопросы, то стоит доверить регулировку поофессионалам.
У нас фары примерно на 1 метре от земли, соотетветсвенно насколько далеко должно быть видно свет на земле?
Мне профессионалы так накрутили что ппц…
Виден свет на земле — это бардак, такую длинную абсолютно ровную поверхность не найти, а под таким углом погрешности слишком большие. Регулировать надо прибором, крайний вариант у вертикальной стены
У нас фары примерно на 1 метре от земли, соотетветсвенно насколько далеко должно быть видно свет на земле?
Мне профессионалы так накрутили что ппц…
высота центра линзы 86см, поэтому на расстоянии 10м высота светового пучка должна быть 70см, я все верно понял?
kalina-2.ru
