18 прицепов, созданных из частей отечественных автомобилей
Прицепы, созданные из частей автомобилей — тренд, пришедший к нам с запада. Согласитесь, круто прицепить к своему автомобилю еще половинку такого же автомобиля. Совершенно бесполезно, но выглядит так, что шаблон разрывается. Давайте посмотрим на фотографии отечественных автомобилей и прицепов для них, созданных в том же стиле.
ВАЗ-2101 и ВАЗ-2102 в последнее время стали настоящими янгтаймерами. Их восстанавливают, тюнингуют, доделывают. Посмотрите на эти три прицепа для «копейки» и «двоечки». Прикольно, не правда ли?
Этот, кстати, похож на фотошоп. Но мы уверены, что когда-нибудь кто-то обязательно сделает прицеп, похожий на этот. И точно оснастит его собственной пневмоподвеской.
Почему к «десятке» прицепили половину «пятерки»? Видимо, ВАЗ-2110 в распил не нашли, зато был ВАЗ-2105. Не пропадать же добру! Но лучше, конечно, этот прицеп зацепить с «пятерочкой».
Есть в нашей подборке прицеп и для «семерки». В данном случае решили использовать лишь багажник, срезав и заварив крышу. Интересно сделали колесные арки, которые отличаются от стандартных ВАЗовских.
А вот и пара пухленьких прицепов для ВАЗ-2110. Они сделаны полностью симметричными: заднюю часть можно отличить лишь по фонарям. Кстати, поднимающаяся крышка (скорее всего из стеклопластика), открывает доступ к просторному грузовому отсеку. Так что, в таком прицепе можно и картошку возить!
Ну как же без белой тонированной «Приоры»! Разбив одну Приору и купив новую, владелец этого автомобиля решил сделать из оставшейся половины стильный прицеп. Кузов разрезали по центральной стойке. Внутри прицепа есть комфортабельный диванчик просто для отдыха.
Из деталей ЗАЗ-965 получаются самые забавный прицепчики. На рыжем автомобиле прицеп выполняет функции барбекю. А белый автомобиль, кажется, участвовал в каком-то пробеге, а все вещи перевозились в прицепе.
Прицеп из ГАЗ-21 «Волга» — это лучшее, что вы увидите в этой подборке. Оказывается, таких конструкций сделано уже несколько. На первой фотографии он установлен на огромные хромированные колеса, а на второй — можно посмотреть, как он смотрится в сцепке с «Волгой».
В Украине есть мастер-самоделкин, который очень любит переделывать автомобили. Особенно УАЗики и Нивы. Он создал множество конструкций, в том числе Ниву-пикап с прицепом-пикапом и пассажирский прицеп из двух задних частей от «Нив».
Чтобы превратить Оку в прицеп для Нивы не надо делать практически ничего. Достаточно отрезать переднюю часть с колесами и двигателем и приделать вместо них дышло прицепа. И вуа-ля, прицеп готов!
Ну и немного классики в заключение. Такой прицеп-кемпер построили на заводе РАФ из кузова обычного микроавтобуса. Интересно, что крыша в передней части могла подниматься, чтобы легче было перемещаться внутри.
carakoom.com
Самодельный прицеп из битой машины » Полезные самоделки
Так вот например поступил, житель Московской области Б. Вишневский, сделав из задней части своего битого ВАЗ-21013 с помощью нескольких не слишком сложных операций — в изящный автомобильный прицеп, выполненный в стиле «вазовских» автомобилей.
Рис.1 Концепция самодельного прицепа из битой машины
Основа прицепа — это фрагмент кузова, обрезанный до длины около 2 м (считая от задней его панели). Для прицепа понадобились также два задних крыла с задней панелью и крышка багажника. Ну и, конечно, вся штатная задняя подвеска.
Рис. 2 Прицеп к легковому автомобилю на базе фрагмента кузова автомобиля ВАЗ-21013 и штатных кузовных элементов:
1 — устройство тягово-сцепное; 2 — дышло; 3 — бампер; 4, 6 — фонари габаритные и указатели поворота; 5 — фонарь освещения номерного знака; 7 — фонарь-указатель включения задней передачи; 8 — крышка кузова задняя; 9 — перемычка центральная; 10 — крышка кузова передняя.
Тягово-сцепное устройство
Рис. 3 Тягово-сцепное устройство шарового типа:
1 — масленка, 2 — стакан, 3 — пружина, 4 — ось рычага (болт М12 с шайбой, шплинтом и корончатой гайкой), 5 — стопор (стальной палец d 10 с булавкой-фиксатором), 6 — рычаг с упорным кулаком (стальная пластина s15), 7 — булавка контровочная, 8 — корпус сцепного устройства (стальная труба d 60 — 80), 9 — элемент сцепки шаровой (шар d 50, посадочный конус 1:20), 10 — кронштейн сцепного устройства на автомобиле-буксире.
Изготовление прицепа
Кузов
Для начала с фрагмента кузова обрезается и обрубается все лишнее «железо», включая верхнюю панель и перегородка между салоном и багажником, после чего пристыковываются к нему крылья и заднюю панель.
Предварительно крылья были обрезаны до оси колеса, а стыковка крыльев на каждом из бортов производилась с применением накладок, привариваемых изнутри крыла. Для того чтобы можно было эксплуатировать прицеп в двух вариантах — закрытом, с доступом в багажный отсек через две штатные крышки, и открытом, без крышек и центральной перемычки — последняя сделана легкосъемной, с креплением ее четырьмя болтами с барашковыми гайками. Таким образом при перевозке багажа или в путешествии можно использовать закрытый вариант прицепа, а при транспортировке крупногабаритных грузов — открытый.
Подвеска
Подвеска — штатная задняя, правда, массивный задний мост с полуосями и дифференциалом заменен трубой диаметром 60 мм с приваренными к ней фланцами под крепление двух колесных ступиц «жигулевских» передних колес, опорными чашками пружин, кронштейнами крепления продольных рычагов, кронштейном крепления поперечной штанги и кронштейнами крепления амортизаторов. Короче говоря, на трубу заднего моста были аккуратно перенесены все монтажные узлы штатного «жигулевского» заднего моста. Дышло сваривается из стальных труб прямоугольного сечения. Тягово-сцепное устройство — стандартное, шарового типа, под шаровой шарнир диаметром 50 мм. Собственная масса прицепа — около 270 кг, при этом в прицепе можно перевозить до 400 кг груза.
=

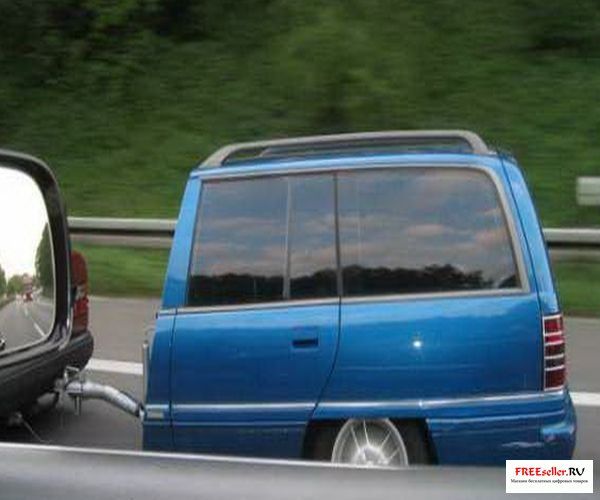

Прицепы из битых машин на дорогах
А вот, конструкции самодельных прицепов из других марок битых машин, встречающиеся на дорогах:
www.freeseller.ru
Самые интересные автомобильные прицепы
Автор:Каждый день в результате дорожно-транспортных происшествий приходят в негодность сотни автомобилей. И, по меньшей мере, у половины машин задняя часть кузова остается неповрежденной. Сейчас таких выброшенных на свалку остовов легковушек достаточно много, и находятся умельцы, дающие им вторую жизнь.
Прицеп из автомобиля BMW Z3 — Сообщество «Прицепы» на DRIVE2
Весной этого года мне в голову пришла идея сделать для моего автомобиля прицеп. Прицеп не для перевозки грузов скорее для развлечения ( основная идея заключалась в поездке с этим прицепом в германию на бимерфест) Для этого был куплен автомобиль донор передняя часть которого была успешно расспродана. Таким образом «заготовка под прицеп» мне обошлась бесплатно.
Задняя часть донора.
Но работы по изготовлению прицепа зашли в тупик. Не понятно было с чего начать и как в конечном итоге должен он выглядеть? То есть концепция была понятна, а вот как исполнить задуманное ( выше, ниже, какой метал, какие механизмы применить и т.д.) Первоначально планировался маленький диванчик, столик, место под полноценную запаску, «серьезная музыка».Перед диванчиком должна быть плошадка для ног. Подвеска прицепа — штатная подвеска Z3, с использованием ее стояночного и гидравлического тормозов. Проффессиональный художник набросал пару эскизов.
С этого все начиналось.
Но встал вопрос как диван и площадка переживут пыль, дождь, и солнце.Долго выбирали материалы: ламинат, рифленый аллюминий и т.д., но в конце концов решили просто спереди сделать стеклопластиковый капот повторяющий формы настоящего и накрыть им всю переднюю часть прицепа. Теперь и под капотом появится дополнительное место для багажа.Сейчас прицеп уже на колесах, с дышлом и ведется работа по изготовлению передней части прицепа и его капота.Остается открытым вопрос как сделать так и какой механизм применить для этого, чтоб при поднятии капота он горизонтально смещался вверх и назад и становился крышей над диваном?
Дышло будет закреплено в места крепления редуктора.
www.drive2.ru
Прицеп из металлолома для легкового автомобиля
Как-то по случаю заглянул к одному своему другу, который работает в пункте по приему металлолома, и увидел у него в куче железок обломки старого прицепа «пчелка», кажется.
Там же, в этой куче старого железа, размером с мой дом, нашелся и старый задний мост, похоже от «москвича».
Тут же родилась идея соорудить из этого хлама прицеп, для перевозки разных полезных хозяйственных грузов.
После недолгих и продуктивных переговоров с участием нескольких билетов банка России, эти останки оказались у меня, и я благополучно привёз их к себе, в деревню.
Вот что мне досталось.
Колеса на мост я прикрутил уже свои, благо что диски москвичёвские у меня есть. Кроме того, ещё мне достались два помятых борта, передний и задний, с выломанными петлями.
Итак, перечислим, что было мною использовано для изготовления этого прицепа.
1. Задний мост с рессорами от Москвича
2. Останки старого кузова от прицепа Пчелка
3. Две кованные уключины от старинных ворот
4. Рессорные втулки для москвича, резиновые, 6 шт.
5. Кусок трубки из нержавейки ( старая гардина)
6. Болты М10 с гайками, 6 шт.
7. Петли, 4 шт.
8. Краска аэрозольная, 1 баллон, оранжевая
9. Сцепное устройство, 1 шт.
10. Колеса от москвича, 2 шт.
11. Сварочный аппарат
12. Болгарка
13. Уголок 45Х45 от старой кровати, 2 шт
Тягово-сцепное устройство было куплено в автомагазине, прежде всего из соображений унификации, чтобы мой прицеп подходил ко всем стандартным фаркопам, а так же из соображений безопасности и удобства использования. Самодельные сцепные устройства я видел, и сам мог бы сделать, но они не внушали мне доверия.
На следующее утро, после первой же «примерки» моста и кузова стало ясно, что они…несовместимы. Мост оказался на 8 см уже, чем кузов. Пришлось резать. При помощи болгарки через пару часов все лишнее было срезано, и в результате получился идеально подходящий к данному мосту кузов.
После обратной сварки продолжилось дальнейшее конструирование. Ввиду того, что металл кузова был не особенно толстым и не очень – то прочным (понял это, когда резал кузов болгаркой), я решил крепить рессоры к кузову через уголки, чтобы более равномерно распределять нагрузку на несущие элементы кузова. Из двух длинных уголков от старой панцирной сетки были нарезаны 8 шт. коротких уголков и в них просверлены отверстия под будущее крепления. После «примерки» моста к своим креплениям, были изготовлены четыре серьги из старых кованных уключин от ворот.
Небольшое замечание про железо. Как говориться, все познается в сравнении. Что уголки от старой кровати, что старые уключины от ворот – старинный металл в них отменного качества, в отличии от современных уголков, которые можно рукой согнуть – эти старые железки резались и сверлились с огромным трудом. Не думаю, что это была какая-то легированная или особая сталь – просто раньше и сталь делалась по-другому.
Еще были нарезаны втулки в количестве 6 шт. из старой гардины из нержавейки.
После того, как все было собрано, закручено и хорошенько приварено, пришло время поставить прицеп на ноги, то есть на колёса, и заняться его окончательной сборкой.
Были выправлены борта, приварены новые петли, установлены задвижки на борта, приварен на свое место фаркоп. В завершение всего прицеп был кое-где подкрашен (одного баллона краски не хватило бы на весь прицеп) и запущен в эксплуатацию.
Максимальную грузоподъемность прицепа я не проверял, но прицеп легко перевозит 0,3 м3 песка, 10 мешков цемента, 200 шт. кирпича. Больше не грузил, но не потому, что сломается, а потому что тягач – то у меня старенький Москвич-412, жалко его.
Перевожу на прицепе все, что угодно. Песок, камни, кирпич, землю, навоз, мусор, лодку, шкаф, холодильник, стиральную машину, картошку, сено, и прочая и прочая.
Устанавливать на прицеп световые приборы и регистрировать его в ГАИ я не собираюсь, потому что используется он только в светлое время суток и только в пределах нашего села, на трассу не выезжает, а максимальная скорость моего «автопоезда» с грузом не более 30 км\час. По этой же причине я не стал делать крылья над колесами и не поставил амортизаторы. При таких скоростях нет такой необходимости. Только отражатели (катафоты) от велосипедов по две штуки сзади и спереди прикрутил. На всякий случай.
Доставка новых самоделок на почтуПолучайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.usamodelkina.ru
Микродом из автомобильного прицепа (36 фото)
Парень сделал себе дом на колесах из обычного прицепа. Давайте посмотрим, что у него получилось.
zagony.ru
Сообщества › Прицепы › Блог › Самодельный автомобильный прицеп «Спутник-90» (буду браться за восстановление)
Характеристики прицепа «Спутник-90»: масса около 150 кг, грузоподъемность 500 кг.
Разрешите познакомить с самодельным прицепом «Спутник-90».
В конце 80-х годов отец сконструировал автомобильный прицеп из легких материалов (пенопласта, стекловолокна и эпоксидного клея). Формы кузова схожи с формой знаменитого «Скифа». Удачная конструкция, т.к. колесные арки в кузове, благодаря чему больше места. Подвеска — независимая, бралась от мотороллера «Муравей». Колеса тоже от него. Дышло с пружинным демпфером и креплением под запаску. Короче говоря, все сделано как надо.
Прицеп стал настоящим работягой. В 90-е прицеп таскал много грузов и проходил длительные поездки (2000 км в одну сторону). В итоге через 13 лет эксплуатации по кузову пошли трещинки и прицепу был проделан капитальный ремонт кузова, путем переклейки его стекловолокном. Но в этот период автомобиля у отца не стало и в итоге прицеп стал не нужным и простоял подпертым к стене в гараже около 15 лет. В этом году я купил автомобиль (фаркоп имеется) и возникло желание использовать и прицеп. Решил взяться за восстановление! Аппарат реально очень интересный.) Но пока внешний вид его не очень…
Полный размер
Полный размер
Полный размер
Полный размер
Полный размер
Стандартный набор катафот и фонарей для прицепа.
Полный размер
Номер советский, шестиугольный. (для Донецкой области серия «СЖ» довольно таки оригинальная, а все потому, что на прицепы буквенный индекс сохранился еще с автомобильных номеров стандарта 1946-1959 годов, а в то время область была Сталинской, Донецк назывался Сталино).
