Как самому отрегулировать фары автомобиля – Регулировка света фар своими руками: схема, порядок действий

Регулировка фар — как правильно настроить ближний, дальний и противотуманный свет своими руками

Регулировка фар своими руками

Неправильная регулировка фар доставляет неудобства не только водителю автомобиля, но и другим участникам дорожного движения. При этом фары светят либо «перед носом» машины, либо освещают верхние этажи окружающих зданий и деревьев. Так в чем же заключается суть регулировки света фар и можно ли ее выполнить самостоятельно?

Для лучшего понимания процесса регулировки фар своими руками, мы добавили подробную видео-инструкцию, с которой вы можете ознакомиться в конце этой статьи.

Этот материал мы разделили на две части: теоретическую и практическую, включающую в себя схему регулировки фар и инструкцию по её использованию.

На стекле рассеивателя автомобильной фары имеется рисунок определенной формы, который создается рифленой насечкой, рассеивающей и направляющей световой поток так, что с одной стороны улучшаются условия видимости и освещенности дороги, а с другой – при правильной регулировки фар снижается вероятность ослепления встречных водителей.

  1. Рисунок на стекле фары «срезает» световой пучок по верхнему краю таким образом, чтобы он был направлен немного ниже уровня глаз водителя встречной машины. В то же время рассеиватель увеличивает ширину луча, тем самым, обеспечивая требуемый коридор освещения.

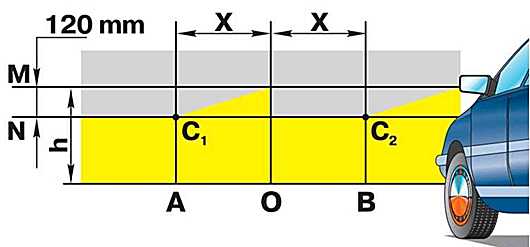

  2. Оптимальный уровень освещения правой обочины достигается «подниманием» правой части светового пучка (смотрите на схему регулировки фар немного ниже).

Правила регулировки света фар автомобиля своими руками

При регулировке фар изменяется ось направления светового пучка. Регулируется путем поворота параболического отражателя, в фокусе которого расположена лампа. Отражатель смещается вертикально и горизонтально, тем самым изменяя направления светового потока.

На задней поверхности блок-фар есть два винта, с помощью которых фиксируется положение отражателя. Про дополнительные фары ближнего и дальнего света мы уже писали, кто не читал, лу

scart-avto.ru

Регулировка света фар на авто своими руками, схема, видео

Иногда водители встречного автомобиля слепят нас, когда забывают выключить дальний свет. Иногда они переключаются на ближний, но свет все равно заставляет закрыть глаза. В чем же причина? Она – в неумении регулировать автомобильные фары правильно.

• Почему нарушается регулировка света

Поскольку автомобиль выпускается уже с правильной регулировкой, то нарушить ее можно при замене лампочек. Обычно автолюбители берут лампочки того же типа, что и родные, но от другого производителя.


Хоть у ламп и есть определенный стандарт, у них может варьироваться расположение спирали. Отсюда вытекает смещение светового пучка, и фара начинает светить не на дорогу, а вверх, на водителей встречных автомобилей. Бывает, что лампочку вставляют с перекосом, что тоже плохо влияет на расположение света.

Если автомобиль попал в аварию и у него повреждена передняя часть, то при ремонте фара, которая в таких случаях должна устанавливаться на заводе, монтируется с погрешностью и требует регулировки.

Также может сломаться сама фара, ее могут разбить или украсть. Часто владельцы авто устанавливают фары, лишь бы они светили, а как и куда, их не волнует. А ведь отрегулировать свет довольно просто.

• Как регулировать фары в домашних условиях

Лучше проверять новую лампочку сразу возле магазина. Включить ближний свет на удалении пяти метров от стены, чтобы удостовериться, что световые пятна совпадают. При замене сразу обеих лампочек поставить в 5 метрах человека. Светотень должна начинаться в районе колен. Если так и есть, то все в порядке, можно ехать. Если нет, то посмотреть, хорошо ли вошла лампочка в посадочное место и подправить. Если она сидит хорошо, то придется приступить к регулировке фар. На них имеются винты, с помощью которых можно регулировать световые пучки.

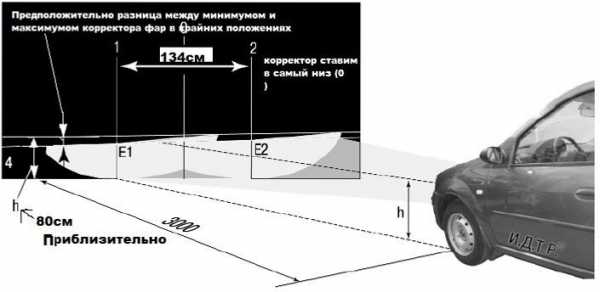

Более тонкая регулировка выполняется с помощью лазерного уровня. Машину поставить на идеально ровную поверхность в 5 метрах от стены. Затем выставить уровень так, чтобы лазер проходил через центры лампочек ближнего света и проецировался на стене, куда светят фары. Потом под капотом посмотреть маркировку фары. Там указывается процент отклонения светового пучка от плоскости дороги, который называется первоначальной направленностью.

Если граница светотени выходит за лазерную проекцию, то фары отрегулированы некорректно. В идеале, светотеневая граница должна находиться на 5 сантиметров ниже линии лазера, если первоначальная направленность равна 1%, что характерно для большинства автомобилей. При отклонении от нормы отрегулировать свет при помощи винтов.

При проверке автомобиль должен быть укомплектован для условий эксплуатации в обычных условиях. То есть горючее, давление в шинах, подвеска, даже сам водитель должны соответствовать, чтобы не допустить различных результатов на проверке и на дороге. Самый важный пункт – корректор фар принудительного действия должен находиться в положении «0». При соблюдении этих условий будет достигнут стопроцентный результат.

Видео на тему как самостоятельно отрегулировать свет фар?

remont-avto.info

Как правильно отрегулировать фары на автомобиле?

Если вы когда-либо проклинали встречного водителя, потому что его свет ослепляет вас или заметили, что фары на вашем авто освещают вершины придорожных деревьев вместо дороги, есть большая вероятность, что вам нужно отрегулировать фары.

Правильное выравнивание фар чрезвычайно важно для безопасности автомобиля. Правильно настроенные фары не только освещают дорогу, они помогают увидеть дорожные знаки и  животных, которые могут выпрыгнуть на дорогу. Вождение с не настроенными огнями опасно, и их следует скорректировать как можно скорее.

К счастью, регулировка фар — это довольно легкое занятие, с которым большинство людей может справиться на дороге или в гараже. Тем не менее, новые автомобили, на которых установлены галогенные или лампы высокой интенсивности, нужно отдать на настройку профессионалу.

Когда нужно регулировать фары?

В большинстве случаев фары просто сбиваются. Фактически, большинство фар необходимо корректировать каждые несколько лет. Вот несколько причин, по которым ваши фары могут быть направлены в небо:

  • Причина 1: Слишком большой вес.

Одна из самых распространенных причин, по которым фары не светят на дороге, или ослепляют встречных водителей, вызваны избыточным весом в багажнике или грузовом отделении. Он будет давить на заднюю часть авто, тем самым поднимая переднюю, соответственно поднимутся и лучи от ламп.

Если вы часто перевозите большие грузы, вы можете поставить воздушные амортизаторы, что позволит решить проблему. Они  автоматически накачивают больше жидкости в задние амортизаторы, чтобы поддерживать высоту движения, когда авто загружено.

  • Причина 2: Изношенные амортизаторы.

Как и перевозки больших грузов, изношенные амортизаторы могут привести к тому, что фары направлены слишком высоко. Когда амортизаторы изнашиваются, они опускаются, и если это задние амортизаторы, то передняя часть автомобиля будет расположена выше, чем обычно. Если регулировка фар исправит эту проблему, лучший вариант — замена амортизаторов.

  • Причина 3: Автомобиль после удара.

Если кто-то стукнет вас в переднюю часть вашего автомобиля, фары могут быть сбиты, даже если видимых повреждений не наблюдается.

Как настроить фары самостоятельно за 9 шагов.

1. Уровень вашего автомобиля.

Начните с удаления лишнего веса с багажника автомобиля. Кроме того, убедитесь, что давление во всех шинах одинаково и находится в пределах рекомендованного производителем. Если получится, попросите кого-нибудь сидеть на месте водителя, а также заполните бак где-то наполовину. Кроме того, убедитесь, что ваше колёсико регулировки фар (если установлено) находится в нулевом положении.

2. Положение авто

На ровной площадке, поставьте машину на расстоянии 3,0-4,6 м от темной стены или гаража, передом направленную в стену. Асфальтированная автостоянка или ровная подъездная дорожка будет лучше всего.

  1. Надавите весом на автомобиль со всех сторон, чтобы убедиться, что амортизаторы выровнены.
  2. Измерьте расстояние до земли от обеих фар, чтобы убедиться, что сама подвеска находится на уровне.

3. Включите фары.

Не используйте дальний свет или противотуманные фары. Отметьте горизонтальные и вертикальные осевые линии с помощью изоленты, чтобы сделать два крестика на стене или гаражной двери.

4. Убедитесь, что свет на уровне.

Поместите уровень между двумя отмеченными центральными линиями, чтобы убедиться, что они ровные. Если их нет, используйте рулетку, чтобы измерить, насколько далеко на стене находится нижняя отметка, то же самое проделайте с другой отметкой. Эти центральные линии должны быть не выше 1,1м от земли.

5. Откатите свой автомобиль ровно на 7,6м от стены или двери гаража.

Не рассчитывайте расстояние на глаз! Используйте рулетку, чтобы убедиться, что вы находитесь на правильном расстоянии от стены. Выключите фары. Снимите уплотнительное кольцо вокруг фар и найдите регулировочные винты. Эти винты обычно находятся рядом с фарой, хотя некоторые производители устанавливают винты в моторном отсеке за фарами. Горизонтальный и вертикальный регулятор должны быть отмечены соответственно.

Всегда полагайтесь на руководство по эксплуатации — некоторые производители рекомендуют разные расстояния для правильной настройки.

В верхней части фары должен быть один винт, чтобы отрегулировать фары по вертикали, и другой винт – с какой-то  стороны фары, чтобы регулировать по горизонтали, хотя некоторые автомобили могут иметь регулировочные болты, а не винты.

6. Отрегулируйте каждую фару отдельно.

Накройте оду фару кофтой или другим предметом при настройке, так как светоотдача может затруднить различение двух лучей света. Попросите помощника сидеть на сиденье водителя, пока вы выполняете настройки, чтобы включить и выключить свет.

7. Поверните верхний винт или болт, чтобы отрегулировать вертикальную область.

Поворот по часовой стрелке должен поднимать свет, а обороты против часовой стрелки должны опускать свет.

Читайте также: Как правильно настроить зеркала заднего вида в автомобиле

Включите фары после регулировки и посмотрите на распределение света на стене. Верхняя часть самой интенсивной части луча должна быть по центру или чуть ниже центра линии ленты, которую вы приклеили.

свет отрегулирован неправильно

8. Поверните боковые винты или болты, чтобы отрегулировать горизонтальную область.

Теперь вы будете делать в основном то же самое с правой-левой настройкой. Большая часть света должна находиться справа от вертикальной линии.

нужно стремиться к такому



9. Проверьте всё на дороге.

Возьмите свой автомобиль на тест-драйв, чтобы убедиться, что фары отрегулированы правильно. При необходимости повторите попытку, повторив вышеуказанные шаги.

Источники: wikiHow,  J. W. Speaker

Видео о том, как отрегулировать фары:
