Знак 4.1.1 — Движение прямо

Кто из водителей, совершающих поворот, нарушает Правила?

1.		Только водитель легкового автомобиля.
2.		Только мотоциклист.
3.		Оба нарушают.
4.		Оба не нарушают.

Водители обязаны выполнять требования сигналов светофора, дорожных знаков и разметки. В данной ситуации дорожный знак 4.1.1 «Движение прямо» предписывает двигаться только прямо. Сигналы светофора отменяют действие только знаков приоритета.

Как следует поступить, если Вам необходимо развернуться?

1.		Проехать прямо и развернуться только на следующем перекрестке.
2.		Проехать прямо и развернуться за перекрестком.
3.		Развернуться на этом перекрестке при отсутствии на нем других транспортных средств.

На этом перекрестке пересекаемая дорога имеет одну проезжую часть, и, следовательно, знак «Движение прямо» запрещает Вам разворот на перекрестке. Этот знак не вводит каких-либо ограничений на следующий за перекрестком участок дороги, где и можно развернуться. Правильный ответ — Проехать прямо и развернуться за перекрестком.

В каких из указанных направлений Вы можете продолжить движение на следующем перекрестке?

1.		А или Б.
2.		Только Б.
3.		Во всех.

Знак «Движение прямо» , установленный в начале участка дороги (за перекрестком), запрещает повороты налево и развороты на этом участке. Действие знака в таких случаях распространяется до ближайшего по ходу движения перекрестка, маневры на котором этим знаком никак не ограничиваются. Следовательно, вы можете двигаться в любом из перечисленных направлений.

По какой траектории Вам разрешено выполнить разворот?

1.		Только по А.
2.		Только по Б.
3.		Ни по одной из предложенных.

Знак «Движение прямо» действует только на ближайшее пересечение проезжих частей, перед которыми он установлен (до разделительной полосы). Разворот на втором пересечении, т.е. по траектории А, разрешен.

В каких направлениях Вам разрешено продолжить движение на перекрестке?

1.		А или Б.
2.		Б или В.
3.		Только Б.

На этом перекрестке пересекаемая дорога имеет две проезжие части, знак «Движение прямо» действует только на первое пересечение проезжих частей, перед которым он установлен. Следовательно, Вам запрещен только поворот направо на первую проезжую часть (направление В). Правильный ответ — А или Б.

В какой из дворов Вы можете въехать в данной ситуации?

1.		Только во двор налево.
2.		Только во двор направо.
3.		В любой.
4.		Повороты во дворы запрещены.

Знак «Движение прямо» , установленный в начале участка дороги (за перекрестком), запрещает повороты налево во дворы и развороты на этом участке, не ограничивая заезды во дворы, расположенные справа.

По какой траектории Вам разрешено выполнить разворот?

1.		Только на перекрестке — по траектории А.
2.		Только перед перекрестком — по траектории Б.
3.		По любой из предложенных траекторий.
4.		Ни по одной из предложенных траекторий.

Знак «Движение прямо» установлен в начале данного участка дороги, и его действие прекращается на следующем за ним перекрестке. Значит, выполнить разворот можно лишь по траектории А. Развернуться по траектории Б нельзя, так как в этом месте еще действует предписание знака.

В каких направлениях Вам разрешено продолжить движение на легковом автомобиле?

1.		Только прямо.
2.		Только налево или направо.
3.		В любых.

Табличка «Вид транспортного средства» с изображением грузового автомобиля распространяет действие предписывающего знака «Движение прямо» только на грузовые автомобили с разрешенной максимальной массой более 3,5 т. Таким образом, вы можете проехать перекресток в любом направлении.

Разрешено ли Вам за перекрестком въехать во двор?

1.		Да.
2.		Нет.
3.		Да, только если Вы проживаете в этом доме.

Знак «Движение прямо» в данном случае действует только на перекресток, перед которым он установлен, и не ограничивает маневры на последующем участке дороги, где вы можете въехать во двор, расположенный слева.

В каких направлениях Вам разрешено продолжить движение на перекрестке?

1.		Только прямо.
2.		Прямо или налево.
3.		Прямо или в обратном направлении.

Знак «Движение прямо» разрешает Вам на этом перекрестке продолжить движение только в прямом направлении.

Какую ошибку совершает водитель, въезжающий во двор?

1.		Поворачивает в зоне действия знака «Движение прямо».
2.		Поворачивает, не включив указатели поворота.
3.		Совершает обе перечисленные ошибки.

Ответ.

Знак «Движение прямо» , установленный в начале участка дороги, не запрещает повороты направо во дворы и на другие, прилегающие к дороге территории.
Однако перед выполнением маневра необходимо подавать сигналы правого поворота, чего водитель не сделал.

Разрешено ли водителю подъехать задним ходом к пассажиру на этом участке дороги?

1.		Да.
2.		Нет.

Знак «Движение прямо» не запрещает движение задним ходом.

По какой траектории Вы можете выполнить разворот?

1.		Только по А.
2.		Только по Б.
3.		По любой.

Примыкающая слева дорога имеет две проезжие части, и знак «Движение прямо» действует только на первое пересечение проезжих частей, перед которым он установлен, запрещая здесь поворот налево и разворот, а на втором пересечении никаких ограничений на выполнение маневров нет, и здесь Вы можете развернуться (траектория Б). Правильный ответ — Только по Б.

Вам разрешено продолжить движение на маршрутном транспортном средстве:

1.		Только прямо.
2.		Прямо и налево.
3.		Прямо и в обратном направлении.
4.		В любом направлении.

Знак 4.1.1 «Движение прямо» не распространяется на маршрутные транспортные средства. Следовательно, Вы можете продолжить движение в любом направлении.

Дорожный знак 4.1.1 — Движение прямо

Дорожный знак «Движение прямо» (ссылка на видео внизу).
Рассмотрим порядок действия знака 4.1.1. «Движение прямо», особенности его установки, а также сравним аналогичные знаки в других странах мира.
Начнем с первоосновы, на которой базируются национальные Правила дорожного движения – с Конвенции о дорожных знаках и сигналах. В 1968 году в Вене эту Конвенцию подписали не все, но многие страны, в том числе Россия.
Согласно венской Конвенции, для указания того, что транспортные средства должны следовать в данном направлении или только в определенных направлениях, используется знак D, 1 «Обязательное направление», в котором стрелка или стрелки направлены в соответствующем направлении или соответствующих направлениях.

На первом слайде мы видим некоторые из этих знаков этой группы D, 1. Кстати, обратите внимание на внешний вид этих знаков. Именно в такой конфигурации, такого цвета предписывающие знаки определены венской Конвенцией. Хотя в ней упоминаются и другие варианты внешнего оформления данной группы знаков. Об это чуть позже. Белая стрелка на синем фоне предписывает движение только прямо. Именно этот является образцом для соответствующего знака в национальных ПДД – «Движение прямо».
На основе рекомендуемых венской Конвенцией знаков в Правилах дорожного движения Российской Федерации определена группа предписывающих знаков. Эта группа является четвертой по счету и поэтому имеет соответствующее обозначение. Всего в группе 24 знака. Ранее их было несколько меньшее количество. После введения группы новых знаков для пешеходов и велосипедистов предписывающих знаков в ПДД России стало больше.

Первый знак в данной группе — 4.1.1. «Движение прямо». Как уже было отмечено, этот знак отличается своим коварством.

Даже водители со стажем порой совершают ошибки при проезде участков дорог, обозначенных этим знаком.Достаточно немного погуглить, чтобы убедиться, что тема применения данного знака весьма актуальная. В Интернете немало статей от толкователей разной степени подготовленности, начиная от специалистов, понимающих суть проблемы, до неутомимых пдд-шных троллей, использующих пробелы в дорожном законодательстве в своих провокационных измышлениях на тему применения знака. Последние наверняка объявятся с комментариями к данному видео. Однако сразу отметим, что мы не собираемся разворачивать дискуссию по поводу разночтений порядка применения знака «Движение прямо», и будем опираться исключительно на действующие нормативные акты. Хотя, безусловно, не обойдем спорные моменты.

Итак, некоторая сложность понимания порядка действия знака «Движение прямо» связана с несколькими способами его установки, в зависимости от которых различаются и зоны действия знака, и его предписания для водителей транспортных средств.

Рассмотрим способы установки знака «Движение прямо».

Первый вариант. Знак «Движение прямо» установленный перед пересечением проезжих частей. На схеме мы видим, как наш учебно-боевой синий автомобиль приближается к простому перекрёстку, непосредственно перед которым установлен знак 4.1.1. Такой способ установки знака прост и понятен. Знак «Движение прямо» распространяет свое действие только на указанное пересечение и предписывает единственно возможный вариант движения на данном пересечении проезжих частей — только прямо. Повороты направо, налево, разворот на данном перекрёстке не допустимы. После проезда этого пересечения действие знака прекращается. Так, например, если бы нам необходимо было выполнить разворот, то это разрешено сделать только до или после проезда указанного пересечения.
Однако, не смотря на простоту и однозначность такого варианта установки следует обратить внимание на важный момент, касающийся зоны действия знака. Согласно Правилам, знак 4.

1.1. «Движение прямо» действует на пересечении проезжей части, перед которым он установлен. В показанном случае простой перекресток как раз и включает одно пересечение проезжих частей. На сложном перекрёстке сложнее, простите за тавтологию. Сложный перекрёсток образуется несколькими пересечениями проезжих частей, как на показанной схеме. На схеме голубым цветом выделены два пересечения сложного перекрестка. Не будем погружаться в дискуссию по поводу понятия перекрёсток, поскольку и поэтому понятию есть разные точки зрения. Будем исходить исключительно из требований Правил и Госстандарта по установке знака «Движение прямо» на сложном перекрёстке. А в этих документах буквально указано, что знак «Движение прямо» действует только на ближайшее пересечение проезжих частей, а не на весь перекресток. На следующие пересечения перекрестка действие знака не распространяется. Поэтому, как показано на схеме, на первом пересечении перед которым установлен знак 4.1.1., запрещен поворот не только направо, но и налево и разворот, а вот уже на следующем пересечении данного перекрёстка знак не действует и не ограничивает маневры: можно повернуть не только, как показано стрелками в направлении А и Б, но также выполнить разворот и повернуть направо.

Второй вариант. Более сложный и действительно коварный. Согласно ПДД знак 4.1.1. может устанавливаться не только непосредственно перед пересечением проезжей части, но и в начале участка дороги для дублирования разметки 1.1 (одна сплошная линия) или 1.3 (двойная сплошная линия), разделяющих встречные потоки транспортных средств. В таком случае знак действует до ближайшего перекрестка. В зоне действия знака предписано движение только прямо, но знак не запрещает поворот направо во дворы и на другие прилегающие к дороге территории.
Зачем так усложняется жизнь водителей? Данный способ установки знака применяется на узких участках дорог, на участках с интенсивным встречным движением или на тех участках, где есть реальная опасность при совершении маневров, связанных с левым поворотом и, тем более, разворотом, а также для предотвращения пробок и заторов.

В Правилах не расшифровано понятие «начало участка дороги». Однако по смыслу текста Правил подразумевается, что начало участка дороги, на котором действует знак 4.

1.1, определено непосредственно местом установки знака 4.1.1. Т.е. знак «Движение прямо» может выставляться и сразу за перекрестком, и далее в другом месте дороги. В данном случае зона действия знака будет распространяться именно до ближайшего по ходу следования перекрестка, то есть на перекрестке знак уже действовать не будет. На всем протяжении зоны действия знака «Движение прямо» категорически запрещается поворот налево, разворот и предписывается только прямолинейное движение. При этом, как уже было отмечено, водителю разрешается повернуть направо во дворы или иную прилегающую территорию. На нашей схеме умышленно показана ситуация, когда непосредственно перед въездом на прилегающую территорию установлен знак 4.1.1. Существует точка зрения, что в данном случае имеет место пересечение проезжих частей и следовательно, знак 4.1.1., выставленный в таком месте, запрещает поворот на прилегающую территорию. Чтобы избежать данной коллизии, на схеме показана стоянка, непосредственно прилегающая к дороге, поэтому знак 4.

1.1, установленный непосредственное перед въездом на стоянку, не запрещает поворот направо на данную прилегающую территорию. Итак, в зоне действия знака 4.1.1. не запрещен поворот на прилегающую территорию, находящуюся справа по ходу движения. Повороты на прилегающую территорию, находящиеся слева по ходу движения в зоне действия знака 4.1.1. – категорически запрещены. В показанной ситуации, какова бы не была острая необходимость припарковаться слева по ходу движения (наличие свободного парковочного места, отсутствие встречных автомобилей), поворот налево и в данном месте, и на всем участке до ближайшего перекрёстка — запрещен.
Знак 4.1.1 «Движение прямо» применяется также для запрещения разворотов в разрывах разделительной полосы на участках дорог между перекрестками. В нашем примере это некий технологический разрыв разделительной полосы. В таком случае знак устанавливается только на разделительной полосе.
Если дорога имеет две полосы для движения в одном направлении или более над левой полосой дороги устанавливается дублирующий знак 4.

1.1. На дорогах с разделительной полосой дублирующий знак устанавливается на разделительной полосе, а на дорогах без разделительной полосы при числе полос для встречного движения не более двух допускается также устанавливать дублирующий знак на левой стороне дороги.
Знак не распространяется на маршрутный транспорт. Несмотря на то, что далеко не всем придется управлять маршрутным транспортом, знать такую особенность такую особенность необходимо. Нередко, следуя в потоке за маршрутным транспортом, другие водители игнорируют предписанные для них знаки.
Сравнение знака «Движение прямо» в ПДД разных стран.
В установке знака «Движение прямо» практически нет различий в большнистве постсоветских стран. Знак «Движение прямо» также находится в группе предписывающих знаков и у многих даже имеет аналогичный порядковый номер 4.1.1. Т.е. принципиальных различий здесь нет.
В странах Европы знак отличается только порядковым номеров в национальной системе знаков, иногда оттенком фона и формой стрелки.

В остальном также нет различий как внешних, так и по порядку действия. Однако, если кому-то придется путешествовать на автомобиле по Ирландии, следует помнить, что знак «Движение прямо» в этой стране не применяется. Более того внешне аналогичный знак используется совершенно в другом значении и указывает дорогу с односторонним движением.
В Израиле знак 44 «Движение прямо» может применяться с желтой стрелкой. В таком случае знак распространяется только на общественный транспорт.
В Канаде знак, предписывающий движение только прямо, имеет белый фон, черную стрелку и зеленую кайму, за исключением штата Онтарио, где знак квадратный с белой стрелкой на черном фоне.
Аналогом знака 4.1.1. в США является знак R3-5a с надписью и стрелкой, предписывающими движение только прямо. Такой же знак в ПДД Австралии – R2-7. В США наряду с этим знаком может также устанавливаться знак с надписью «Нет поворота», без стрелки.
Если Рио-де-Жанейро, — хрустальная мечта вашего детства, необходимо знать, что в ряде южно-американских стран, а также некоторых латино-американских государств знак «Движение прямо» внешне выглядит как запрещающий.

Это круглый знак с красной окантовкой и черной стрелкой на белом фоне.

НПП «МедиаИнфоЛекс»

Дорожный знак 4.1.1 «Движение прямо»

Дорожный знак 4.1.1. «Движение прямо», как и все предписывающие дорожные знаки, имеет круглую форму и синий фон с белой окантовкой, на котором белым цветом изображена вертикальная стрелка, указывающая вверх, то есть, предписывающая ехать только прямо.

Знак, как правило, устанавливают на участках дороги с интенсивным движением, где при выполнении маневров может возникнуть аварийная ситуация, или на узких участках дороги, где поворот, или, тем более, разворот может надолго остановить движение.

Знак 4.1.1 имеет два способа установки, от чего зависит зона его действия, а, следовательно, и то предписание, которое знак сообщает водителю.

Первый способ – непосредственно перед пересечением двух или более проезжих частей. В этом случае действие знака распространяется только на первое указанное пересечение.

В этом случае важно понимать зону действия знака. Он будет действовать именно на первом пересечении проезжих частей, а не на всём перекрестке (перекрёсток, как известно, может быть образован пересечением нескольких проезжих частей).

Попробуем разораться с понятиями «перекрёсток» и «пересечение проезжих частей».

Если встречные полосы движения пересекающей дороги разделены только разметкой и выполнены как одно дорожное покрытие, то такая дорога считается одной проезжей частью. В этом случае зона действия знака 4.1.1 распространяется на весь перекресток. Если же встречные полосы пересекающей улицы или дороги имеют раздельное покрытие, разделены бетонным отбойником или бульваром, то это уже две проезжих части. В этом случае зона действия знака распространяется именно на пересечение с первой проезжей частью.

В этих случаях указание знака 4.1.1 «Движение прямо» предельно просто: знак предписывает на первом пересечении двигаться прямо.

Второй способ установки – в начале участка дороги. В этом случае правила предусматривают зону действия знака – до ближайшего перекрестка или иного пересечения, например, организованного выезда с прилегающей территории, который перекрестком не является. В этом случае водителю предписывается движение прямо, но разрешается повернуть направо во дворы или иные прилегающие территории. В тоже время, заезд во дворы налево, разворот или любой иной поворот налево запрещается.

Стоит отметить, что в зоне действия знака участок дороги, правый поворот во дворы и на прилегающие территории всё-таки разрешен. А в случае пересечения другой проезжей части – категорически запрещен.

Также следует отметить, что маршрутный автотранспорт может игнорировать указания предписывающих знаков.

Знак «Движение прямо» | ПДД РФ в деталях

Общие требования знака “Движение прямо”

Дорожный знак “Движение прямо” с номером 4. 1.1 относится к предписывающим знакам Правил дорожного движения и устанавливает разрешенное направление.

Разрешается движение только в направлениях, указанных на знаках стрелками. Знаки, разрешающие поворот налево, разрешают и разворот (могут быть применены знаки 4.1.1-4.1.6 с конфигурацией стрелок, соответствующей требуемым направлениям движения на конкретном пересечении).

В отличии от других знаков, предписывающих направление движения, требования знака “Движение прямо” различаются в зависимости от места установки. Именно это и вносит некоторую путаницу среди водителей.

К содержанию

Знак “Движение прямо” установлен перед пересечением проезжих частей

Первый – основной вариант применения – перед пересечением проезжих частей. Знак указывает единственное разрешенное направление прямо через ближайшее пересечение проезжих частей.

Знак установлен перед пересечением проезжих частей

Действие знаков 4.1.1-4.1.6 распространяется на пересечение проезжих частей, перед которым установлен знак.

После пересечения действие знака прекращается. Можно ли повернуть налево или развернуться за перекрестком? Да, разрешены любые маневры, если они не ограничены другими требованиями Правил.

Знак 4.1.1, как и другие знаки может применяться и перед дорогами с двумя пересечениями проезжих частей. В этом случае предписывающие знаки устанавливают перед каждым пересечением на перекрестке.

Знак установлен перед дорогой с двумя пересечениями проезжих частей

Требования ГОСТ к установке знака перед пересечением проезжих частей

5.5.2 Знаки 4.1.1 “Движение прямо”, 4.1.2 “Движение направо”, 4.1.3 “Движение налево”, 4.1.4 “Движение прямо или направо”, 4.1.5 “Движение прямо или налево”, 4.1.6 “Движение направо или налево” применяют для разрешения движения на ближайшем пересечении проезжих частей в направлениях, указанных стрелками на знаке, а знаки 4.1.3, 4.1.5, 4.1.6 – и для разрешения разворота.
Если для регулирования движения на перекрестке могут быть использованы как предписывающие знаки 4. 1.1-4.1.5, так и запрещающие знаки 3.18.1 и 3.18.2, следует применять предписывающие знаки.

Установка предписывающих знаков предпочтительна запрещающим.

К содержанию

Знак “Движение прямо” установлен после перекрестка или на разделительной полосе

Второй вариант – установка знака в начале определенного участка дороги. В этом случае знак уже действует на протяжении всего участка до перекрестка. То есть на перекресток и пересечение проезжих частей действие этого знака не распространяется.

Знак установлен после перекрестка

Знак не запрещает правые повороты во дворы или прилегающие территории (заправки, предприятия и прочее). Поворот налево и разворот до следующего перекрестка запрещен.

Действие знака 4.1.1, установленного в начале участка дороги, распространяется до ближайшего перекрестка. Знак не запрещает поворот направо во дворы и на другие прилегающие к дороге территории.

Требования ГОСТ к установке знака после перекрестка на разделительной полосе

Интересное дополнение к Правилам дорожного движения можно узнать из требований ГОСТ по установке знака “Движение прямо”.

Знак может быть установлен на участке перед разрывом разделительной полосы для запрета разворота.

Возможно применение для дублирования сплошной или двойной сплошной разметки, разделяющей транспортные потоки, что актуально в зимнее время, когда разметка на дорогах не видна.

Знак установлен после перекрестка. Разметка отсутствует.

5.5.3 Знак 4.1.1 “Движение прямо” применяют также для запрещения разворотов в разрывах разделительной полосы на участках дорог между перекрестками. При этом знак устанавливают только на разделительной полосе.
При необходимости знак 4.1.1 допускается применять для дублирования разметки 1.1 или 1.3, разделяющих встречные потоки транспортных средств, при этом знак устанавливают непосредственно в начале участка дороги. Действие знака в этом случае распространяется до ближайшего перекрестка.

Маршрутный транспорт и знак “Движение прямо”

Знак не распространяется на маршрутные транспортные средства и транспортные средтсва.

Действие знаков 4.1.1-4.1.6 не распространяется на маршрутные транспортные средства.

На транспортные средства, которые движутся по полосе МТС.

Водители транспортных средств, допущенных к движению по полосам для маршрутных транспортных средств, при въезде на перекресток с такой полосы могут отступать от требований дорожных знаков 4.1.1 – 4.1.6, 5.15.1 и 5.15.2 для продолжения движения по такой полосе.

Правила

Разрешается движение только в направлениях, указанных на знаках стрелками. Знаки, разрешающие поворот налево, разрешают и разворот (могут быть применены знаки 4.1.1 — 4.1.6 с конфигурацией стрелок, соответствующей требуемым направлениям движения на конкретном пересечении).

Действие знаков 4.1.1 — 4.1.6 не распространяется на маршрутные транспортные средства.

Действие знаков 4.1.1 — 4.1.6 распространяется на пересечение проезжих частей, перед которым установлен знак.

Действие знака 4.1.1, установленного в начале участка дороги, распространяется до ближайшего перекрестка. Знак не запрещает поворот направо во дворы и на другие прилегающие к дороге территории.

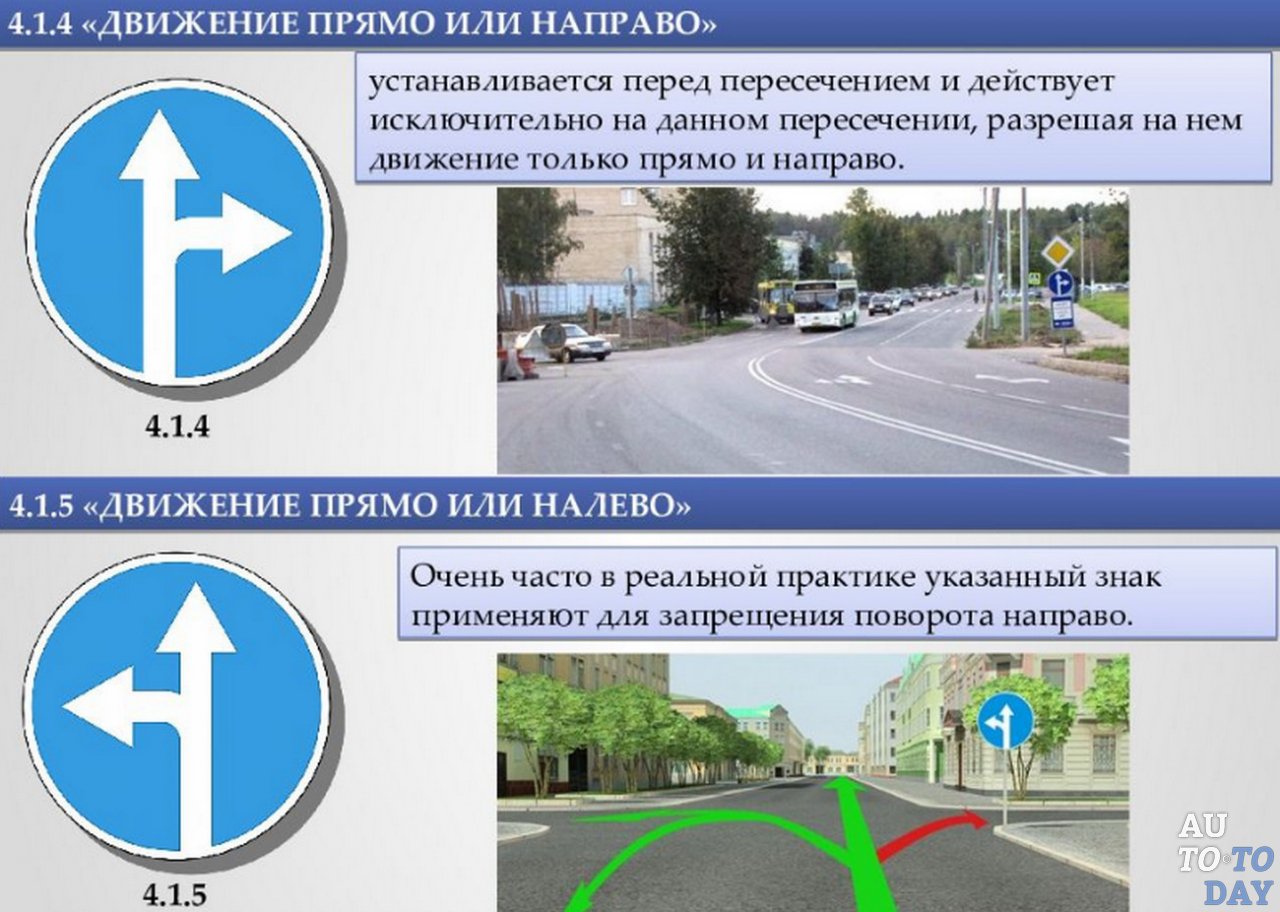

4. 2.1 «Объезд препятствия справа»	4.2.2 «Объезд препятствия слева»	4.2.3 «Объезд препятствия справа или слева»
Объезд разрешается только со стороны, указанной стрелкой.		Объезд разрешается с любой стороны.

4.5

«Велосипедная дорожка»
Разрешается движение только на велосипедах
и мопедах. По велосипедной дорожке могут
двигаться также пешеходы (при отсутствии
тротуара или пешеходной дорожки).

«Пешеходная дорожка»
Разрешается движение только пешеходам.

4.6

4.7

«Ограничение минимальной скорости»
Разрешается движение только с указанной
или большей скоростью (км/ч).

«Конец зоны ограничения
минимальной скорости»

«Направление движения транспортных средств с опасными грузами»
Движение транспортных средств, оборудованных опознавательными
знаками «Опасный груз», разрешается только в направлении, указанном в знаке:
4.8.1 — налево
4.8.2 — прямо
4.8.3 — направо

ПДД Предписывающие знаки | Автошкола Воронеж «ВОА» Профессионально и недорого

«Общие положения»	Видео	ПДД
«Общие обязанности водителей часть1»	Видео	ПДД
«Общие обязанности водителей часть 2»	Видео
«Обязанности пешеходов»	Видео	ПДД
«Предупреждающие знаки»	Видео	ПДД
«Знаки приоритета»	Видео	ПДД
«Запрещающие знаки»	Видео	ПДД
«Предписывающие знаки»	Видео	ПДД
«Знаки особых предписаний»	Видео	ПДД
«Информационные знаки»	Видео	ПДД
«Знаки сервиса»	Видео	ПДД
«Таблички»	Видео	ПДД
«Опознавательные знаки»	Видео
«Дорожная разметка»	Видео	ПДД
«Применение специальных сигналов»	Видео	ПДД
«Сигналы светофора»	Видео	ПДД
«Сигналы регулировщика»	Видео	ПДД
«Применение аварийной сигнализации и знака аварийной остановки»	Видео	ПДД
«Начало движения маневрирование»	Видео	ПДД
«Расположение транспортных средств на проезжей части»	Видео	ПДД
«Скорость движения»	Видео	ПДД
«Обгон, опережение, встречный разъезд»	Видео	ПДД
«Остановка и стоянка»	Видео	ПДД
«Проезд перекрёстков общие правила»	Видео	ПДД
«Проезд нерегулируемых перекрёстков»	Видео	ПДД
«Проезд регулируемых перекрёстков»	Видео	ПДД
«Круговое движение»	Видео	ПДД
«Пешеходные переходы»	Видео	ПДД
«Движение через жд пути»	Видео	ПДД
«Движение по автомагистрали»	Видео	ПДД
«Движение в жилых зонах»	Видео	ПДД
«Приоритет маршрутных транспортных средств»	Видео	ПДД
«Пользование внешними световыми приборами и звуковыми сигналами»	Видео	ПДД
«Буксировка механических транспортных средств»	Видео	ПДД
«Учебная езда»	Видео	ПДД
«Перевозка людей»	Видео	ПДД
«Перевозка грузов»	Видео	ПДД
«Дополнительные требования к движению велосипедистов и водителей мопедов»	Видео	ПДД
«Неисправности, при которых запрещена эксплуатация тс»	Видео	ПДД
«Основы безопасности дорожного движения (часть 1)»	Видео
«Основы безопасности дорожного движения (часть 2)»	Видео
«Ответственность за нарушение ПДД»	Видео
«Оказание первой медицинской помощи»	Видео
«Заносы»	Видео

4.

Предписывающие знаки

4.1.1

Движение прямо

4.1.2

Движение направо

4.1.3

Движение налево

4.1.4

Движение прямо или направо

4.1.5

Движение прямо или налево

4.1.6

Движение направо или налево

Действие знаков 4.1.1 – 4.1.6 не распространяется на маршрутные транспортные средства.

Действие знаков 4. 1.1 – 4.1.6 распространяется на пересечение проезжих частей, перед которым установлен знак.

4.2.1

Объезд препятствия справа

4.2.2

Объезд препятствия слева

Объезд разрешается только со стороны, указанной стрелкой.

4.2.3

Объезд препятствия справа или слева

Объезд разрешается с любой стороны.

4.3

Круговое движение

Разрешается движение в указанном стрелками направлении.

4.4.1

Велосипедная дорожка или полоса для велосипедистов

4. 4.2

Конец велосипедной дорожки или полосы для велосипедистов

Введён в редакции Постановления Правительства РФ от 22.03.2014 N 221

4.5.1

Пешеходная дорожка

Разрешается движение пешеходам и велосипедистам в случаях, указанных в пунктах 24.2, 24.3 и 24.4 настоящих Правил.

4.5.2

Пешеходная и велосипедная дорожка с совмещенным движением (велопешеходная дорожка с совмещенным движением)

Введён в редакции Постановления Правительства РФ от 22.03.2014 N 221

4.5.3

Конец пешеходной и велосипедной дорожки с совмещенным движением (конец велопешеходной дорожки с совмещенным движением)

Введён в редакции Постановления Правительства РФ от 22.03.2014 N 221

4.5.4

4. 5.5

Пешеходная и велосипедная дорожка с разделением движения

Велопешеходная дорожка с разделением на велосипедную и пешеходную стороны дорожки, выделенные конструктивно и (или) обозначенные горизонтальной разметкой 1.2.1, 1.2.2, 1.23.2 и 1.23.3 или иным способом (введены в редакции Постановления Правительства РФ от 22.03.2014 N 221).

4.5.6

4.5.7

Конец пешеходной и велосипедной дорожки с разделением движения (конец велопешеходной дорожки с разделением движения)

Добавлено в редакции Постановления Правительства РФ от 22.03.2014 N 221

4.6

Ограничение минимальной скорости

Разрешается движение только с указанной или большей скоростью (км/ч).

4.7

Конец зоны ограничения минимальной скорости

Направление движения транспортных средств с опасными грузами

Движение транспортных средств, оборудованных опознавательными знаками (информационными таблицами) «Опасный груз», разрешается только в направлении, указанном на знаке: 4. 8.1 — прямо, 4.8.2 — направо, 4.8.3 — налево.

24.2. Допускается движение велосипедистов в возрасте старше 14 лет:

по правому краю проезжей части — в следующих случаях:
- отсутствуют велосипедная и велопешеходная дорожки, полоса для велосипедистов либо отсутствует возможность двигаться по ним;
- габаритная ширина велосипеда, прицепа к нему либо перевозимого груза превышает 1 м;
- движение велосипедистов осуществляется в колоннах;
по обочине — в случае, если отсутствуют велосипедная и велопешеходная дорожки, полоса для велосипедистов либо отсутствует возможность двигаться по ним или по правому краю проезжей части;
по тротуару или пешеходной дорожке — в следующих случаях:
- отсутствуют велосипедная и велопешеходная дорожки, полоса для велосипедистов либо отсутствует возможность двигаться по ним, а также по правому краю проезжей части или обочине;
- велосипедист сопровождает велосипедиста в возрасте до 7 лет либо перевозит ребенка в возрасте до 7 лет на дополнительном сиденье, в велоколяске или в прицепе, предназначенном для эксплуатации с велосипедом.

24.3. Движение велосипедистов в возрасте от 7 до 14 лет должно осуществляться только по тротуарам, пешеходным, велосипедным и велопешеходным дорожкам, а также в пределах пешеходных зон.

24.4. Движение велосипедистов в возрасте младше 7 лет должно осуществляться только по тротуарам, пешеходным и велопешеходным дорожкам (на стороне для движения пешеходов), а также в пределах пешеходных зон.

1.2.1

1.2.2

1.23.2

1.23.3

Как рисовать движение: 16 главных советов

Как художников, многих из нас привлекает выражение идей через дизайн персонажей. Я постоянно стремлюсь к совершенствованию и за эти годы научился создавать более привлекательных и выразительных персонажей. Важно придумать не только внешний вид ваших фигур, но и то, как они рассказывают историю своими жестами и движениями.

Это особенно важно в индустрии анимации, потому что персонажи, которые вы будете концептуализировать, должны действовать так, как если бы они были актерами в фильме или телешоу. Вот несколько советов, как нарисовать более привлекательного персонажа.

01. Нарисуйте линию действия

Прямая или изогнутая линия образует основу рисунка движения

Представление единственной линии, наложенной на ваш рисунок, может быть простым способом создать ощущение движения. Эта линия действия может быть прямой или изогнутой; оба могут дать разное ощущение движения. Хотя прямая линия обычно очень быстрая и прямая, изогнутая линия может создать более изящное настроение.Однако лучше избегать идеально ровной вертикальной линии действия, которая может сделать рисунок статичным.

02. Покажите, о чем думает персонаж.

Мысли персонажа помогут подсказывать его действия.

Так же, как мы представляем, что наши любимые герои на телевидении и в фильмах реальны, мы должны попытаться представить, что создаваемые нами персонажи имеют свое своя. Если персонаж на рисунке движется или действует, у него должна быть причина для этого.

Будь то широкое действие, такое как бег, или тонкая манера поведения, такая как закручивание прядей волос, у представленного персонажа, скорее всего, будет сознательная или бессознательная причина для этого. Помните об этом, и ваш персонаж станет более интересным и понятным.

03. Контрастные прямые и кривые

Баланс прямых и изогнутых линий оживляет рисунок

Контраст между прямыми и изогнутыми линиями является важным элементом дизайна. Набросок, состоящий из прямых линий, будет казаться слишком напряженным, в то время как рисунок, в котором используются в основном изогнутые линии, не будет иметь структуры.

Кривые обычно используются для обозначения более мясистой части фигуры, тогда как прямые чаще используются для имитации устойчивых и твердых сегментов.Например, сравните прямую линию спины персонажа и мягкий изгиб живота.

04. Рисование с натуры

Получите бесценный опыт рисования

Рисование с натуры — чрезвычайно полезный инструмент для наблюдений, будь то в классе или в местном кафе. Рисование и наблюдение за людьми вокруг вас может быть полезным для изучения того, как рисовать человеческую фигуру и многие эмоции, которые она может проявлять.

В качестве альтернативы есть классы рисования с живыми изображениями.Они, как правило, состоят из смеси длинных и коротких поз — позы, установленные на более длительный период времени, позволяют уловить детали и изучить анатомию человека, в то время как быстрые позы лучше подходят для техники рисования жестов (см. Ниже).

05. Используйте жесты

Немедленный жест может быть записан за короткий промежуток времени

Рисование жестом — это быстрый способ передать общий смысл фигуры. Эти наблюдательные рисунки часто делаются очень короткими отрезками — в классе рисования натурщик может позировать только 30 секунд, заставляя художника записывать свои первые впечатления на бумаге.

В этом процессе создания четких и быстрых линий старайтесь не беспокоиться о том, как выглядит ваше искусство, или о деталях. Вы хотите сосредоточиться на действии или ощущении позы.

06. Используйте язык форм

Различные формы могут передавать уникальный персонаж

Использование разных форм — важный инструмент в дизайне персонажей. Формы не только помогают передать индивидуальность, но и могут указывать на движения или эмоции.

Персонаж, составленный из квадратов, может казаться более медленным и стабильным, тогда как персонаж, составленный из треугольников, может вызывать более возбужденное чувство.Круги или кривые часто используются для создания более симпатичных персонажей и могут заставить их чувствовать себя дружелюбными и живыми.

07. Наклон и поворот

Искривленная поза мгновенно создает интересную позу.

Простой способ создать более динамичную позу — это попрактиковаться в наклонах и поворотах. Чтобы избежать статической позы, попробуйте использовать разные углы. Например, угол плеч персонажа может контрастировать с углом его бедер. Вместо того, чтобы рисовать с параллельными углами, контрастирующие углы придают рисунку ощущение потока и ритма.

08. Примените сжатие и растяжку

Сжатие и растяжение — фундаментальные принципы, которые должен знать каждый аниматор.

Как один из 12 принципов анимации, «сжатие и растяжка» — полезная техника, которая дает вашему рисунку больше жизни и энергии. В анимации сквош часто используется как предвкушение более широкого действия: растяжки.

То же самое можно использовать в статическом рисунке: растянутая поза действует как момент, когда персонаж создает свое самое широкое действие, в то время как сквош на рисунке предполагает напряжение.

Следующая страница: читайте дальше, чтобы узнать больше о том, как оживить ваших персонажей …

Контроль моторики глаз (Раздел 3, Глава 8) Нейронауки в Интернете: Электронный учебник для нейронаук | Кафедра нейробиологии и анатомии

8.1 Введение

Нормальное зрительное восприятие требует правильного функционирования глазных моторных систем , которые контролируют положение и движение глаз, чтобы сфокусировать изображение интересующего объекта (т.е., зрительная цель) на соответствующих областях сетчатки и обоих глаз. Например, в дополнение к регулировке размера зрачка и преломления линзы , аккомодация включает в себя конвергенцию двух глаз, чтобы направить на ямки изображения близких объектов. Движения глаз также контролируются, чтобы направлять глаза на визуальную цель и следить за движениями визуальной цели. Такие движения глаз контролируются системами взгляда .Они координируют движение двух глаз, чтобы изображения на двух сетчатках попадали в соответствующие области бинокулярного поля . Когда это не удается, возникает диплопия (двоение в глазах).

8.2 Экстраокулярные мышцы и их иннервация

Экстраокулярные мышцы выполняют движения глаз и иннервируются тремя черепными нервами . Мышцы прикреплены к склере и глаза одним концом, а их противоположные концы прикреплены к костной орбите глаза.Сокращение мышц вызывает движение глаз по орбите. Нижние двигательные нейроны черепа иннервируют эти мышцы и тем самым контролируют их сокращения.

Рис. 8.1.
Экстраокулярные мышцы правого глаза и их действия. Антагонистические действия тянут глаз в противоположных направлениях, тогда как синергетические действия тянут глаз в том же направлении.

А.Экстраокулярные мышцы

В каждом глазу шесть мышц работают вместе, чтобы контролировать положение и движение глаз. Две экстраокулярные мышцы, медиальная прямая мышца , и боковая прямая мышца , , работают вместе, чтобы контролировать горизонтальные движения глаз (рис. 8.1, слева).

Сокращение медиальной прямой мышцы живота тянет глаз к носу (приведение , или медиальное движение).
Сокращение латеральной прямой мышцы живота отталкивает глаз от носа (отведение , или боковое движение).

Действия этих двух мышц антагонистические : одна мышца должна расслабляться, а другая сокращаться, чтобы выполнять горизонтальные движения глаз. Четыре другие экстраокулярные мышцы, работающие вместе, контролируют вертикальные движения глаз и вращение глаз вокруг средней орбитальной оси (рис. 8.1, справа). Сокращение

верхняя прямая мышца живота дает
- подъем глаза
- мелкие движения: медиальное вращение и приведение
верхний косой угол дает
- вдавление глаза
- другие движения: медиальная ротация и отведение
нижняя прямая мышца живота вызывает
- глазное вдавление
- мелкие движения: боковое вращение и приведение
нижний косой угол дает
- подъем глаза
- другие движения: боковое вращение и отведение

Чтобы направить взгляд вверх или вниз, две мышцы сокращаются синергетически , когда две мышцы-антагонисты расслабляются. Например, чтобы поднять глаз, глядя прямо перед собой, верхняя прямая мышца и нижняя косая мышца сокращаются вместе, а нижняя прямая мышца и верхняя косая мышца расслабляются. Верхняя прямая и нижняя косые мышцы, работающие вместе, тянут глаз вверх, не вращая его. Чтобы прижать глаз, глядя прямо перед собой, нижняя прямая мышца и верхняя косая мышца сокращаются вместе, в то время как верхняя прямая мышца и нижняя косая мышца расслабляются. Совместная работа нижней прямой мышцы живота и верхней косой мышцы тянет глаз вниз, не вращая глаз.

B. Экстраокулярные мышечные эфференты

Три черепных моторных ядра обеспечивают эфферентный контроль экстраокулярных мышц. Активация двигательных нейронов вызывает сокращение иннервируемой мышцы.

Отводящее ядро
- посылает свои аксоны в отводящий (VI черепной) нерв
- контролирует боковую прямую мышцу ипсилатерального глаза.
Ядро блока
- посылает свои аксоны в блокированный (IV черепной) нерв
- контролирует верхнюю косую мышцу контралатерального глаза.
Глазодвигательный комплекс содержит ядра, которые
- посылают аксоны в глазодвигательный (III черепной) нерв
- контроль
  - верхний леватор века обоих глаз
  - экстраокулярных мышц, включая
    - медиальную прямую мышцу ипсилатерального глаза,
    - нижний косой ипсилатеральный глаз
    - нижняя прямая мышца ипсилатерального глаза
    - верхняя прямая мышца контралатерального глаза ¹.

C. Управление нейронами верхнего двигателя

Рис. 8.2.
Аксоны интернейронов abducens пересекаются и перемещаются в медиальном продольном пучке к контрлатеральному глазодвигательному ядру, чтобы возбудить двигательные нейроны, контролирующие медиальную прямую мышцу глаза, противоположную отводящему ядру.

Моторные нейроны, управляющие мышцами-синергистами и антагонистами, должны координировать свою деятельность, чтобы производить желаемые движения глаз. Внутри ядра abducens находятся интернейронов abducens , которые посылают свои аксоны в контралатеральный , , медиальный продольный пучок (MLF). Они восходят в MLF и заканчиваются на глазодвигательных нейронах, контролирующих медиальную прямую мышцу (рис. 8.2). Интернейроны abducens координируют деятельность ипсилатеральной латеральной прямой мышцы живота с деятельностью контралатеральной медиальной прямой мышцы живота.Например, возбуждение мотонейронов в левом отводящем ядре приведет к сокращению левой боковой прямой мышцы живота и отведению левого глаза (т. Е. Движению левого глаза влево). Возбуждение интернейронов в левом отводящем ядре будет возбуждать нейроны в правом глазодвигательном ядре, которые иннервируют правую медиальную прямую мышцу. Сокращение правого медиального отдела приводит к приведению правого глаза (т. Е. Движению правого глаза влево). Следовательно, и правый, и левый глаз будут направлены влево при возбуждении левого отводящего ядра.

Взаимосвязи между трохлеарным ядром и глазодвигательным ядерным комплексом координируют свою активность, позволяя глазам двигаться вверх и вниз. Эти взаимосвязанные аксоны, по-видимому, перемещаются вместе с волокнами тектоспинального тракта (то есть они не перемещаются в медиальном продольном пучке).

8.3 Стабилизация взгляда: движения глаз, которые противодействуют движению головы

Существует два функциональных класса движений глаз (Таблица I): те, которые стабилизируют глаз, когда голова движется или кажется движущимся (стабилизация взгляда), и те, которые удерживают изображение визуальной цели сфокусированным на ямке (a.k.a., ямка) при изменении или движении зрительной цели (смещение взгляда). При движении головы действуют две системы стабилизации взгляда: вестибулоокулярная и оптокинетическая. Вестибулоокулярные и оптокинетические движения — это сопряженных движений, при которых оба глаза движутся в одном направлении.

Таблица I Классификация движений глаз
Тип движения глаз	Функция
Вестибулоокуляр	Стабилизация взгляда
Вестибулоокуляр	Инициируется вестибулярными механизмами во время коротких / быстрых движений головы
Оптокинетический (рудиментарный у человека)	Инициировать с помощью визуальных механизмов при медленном движении головы
Вергенция	Сдвиг взгляда
Вергенция	Регулируется для различного расстояния просмотра
Плавная погоня	Сопровождение движущейся визуальной цели
Saccade	Направляет взгляд на визуальную цель

А. Вестибулоокулярные рефлексы

Вестибулоокулярные рефлексы производят движения глаз, которые компенсируют движения головы, обнаруживаемые вестибулярной системой. В предыдущих главах вы узнали, как вестибулярная система определяет движения головы и инициирует вестибулоокулярные реакции.

B. Оптокинетический нистагм

Выявлен оптокинетический нистагм

по медленным движениям головы, не обнаруживаемым вестибулярной системой,
, перемещая объекты, создающие иллюзию движения головы (например,г., чередующиеся полосы светлых и темных линий вращались вокруг головы зрителя)
для коррекции небольших спонтанных движений глаз

Обратите внимание, что оптокинетический нистагм — это зрительно-глазная реакция, управляемая визуальными стимулами, перемещающимися через поле зрения. Вестибулярный нистагм — это вестибулоокулярная реакция, вызванная вестибулярным раздражителем (т. Е. Ускоренным движением головы). У людей система плавного преследования преобладает в создании движений глаз, которые отслеживают движущиеся визуальные цели.Поскольку оптокинетическая система у людей рудиментарна, в этой лекции она не рассматривается.

8.4 Сдвиг взгляда: движения глаз для фокусировки изображения на ямке

Три системы смещения взгляда функционируют во время фоверации: плавное преследование , которое направляет глаза на отслеживание движущейся визуальной цели; саккада , которая направляет глаза к визуальной цели; и вергенция , которая изменяет угол между двумя глазами, чтобы приспособиться к изменениям расстояния от визуальной цели.Мы рассмотрели нейронный контроль конвергенции во время аккомодации в предыдущей лекции.

A. Добровольные саккады

Произвольные или управляемые саккады — это движения глаз, инициируемые для отображения интересующего объекта или инициируемые под руководством (например, по команде «глаза влево»). Саккады состоят из коротких, быстрых, резких (баллистических) движений по заданной траектории, которые направляют взгляд на какую-то визуальную цель.

Цепь добровольных саккад

Нейроны в лобном поле глаза (рисунок 8.3)

участвуют в инициировании произвольных саккад, которые определяют местонахождение определенного интересующего объекта и фокусируются на нем.
расположены кзади в средней лобной извилине.
вычисляет направление и амплитуду саккады.
посылают свои аксоны из внутренней капсулы, голени головного мозга и кортикотектального тракта в средний мозг, где они пересекаются и заканчиваются в верхнем бугорке.

нейронов верхнего холмика

также получают афферентный сигнал от сетчатки
- через плечо верхнего бугорка
- нижний бугорок (слуховой)
- теменная (зрительная ассоциация) область
на основе афферентной информации корректировать и отправлять управляющие сигналы для амплитуды и направления саккад в вертикальный и горизонтальный центры взгляда
посылают свои аксоны к центрам взгляда в тектоспинальном тракте (т. е.е., не в медиальном продольном пучке)

Центр вертикального обзора

находится в ретикулярной формации среднего мозга ²
имеет прямой контроль над нижними мотонейронами глазодвигательного и блокаторного ядра

Рисунок 8.3
Схема произвольных саккад. Фронтальное поле глаза генерирует командные сигналы, которые инициируют движение глаз в противоположном направлении (т.е., справа на этом рисунке). Сигнал посылается в верхний бугорок и хвостатое ядро. Верхний бугорок, в свою очередь, посылает управляющие сигналы центрам взгляда в среднем мозге и ретикулярной формации моста. Задняя теменная кора, часть дорзального зрительного потока, определяет, была ли достигнута зрительная цель, и посылает корректирующие сигналы в лобное поле глаза и верхний холмик, когда зрительная цель не попадает в поле зрения. Структуры базальных ганглиев, хвостатая часть и черная субстанция, помогают регулировать действие верхнего бугорка.

Горизонтальный центр обзора

называется парамедианной ретикулярной формацией моста (PPRF)
имеет прямой контроль над отводящими нижними мотонейронами и интернейронами
- Напомним, что отводящее ядро содержит
  - нижних мотонейрона, которые посылают свои аксоны в ипсилатеральном отводящем нерве к боковой прямой мышце
  - интернейронов, которые посылают свои аксоны в контралатеральном медиальном продольном пучке к глазодвигательным нейронам, контролирующим медиальную прямую мышцу

Ядра базального ганглия

модулируют активность верхнего бугорка ³
хвостатый, получает возбуждающий сигнал от лобного поля глаза и посылает тормозной сигнал в черную субстанцию ⁴
, черная субстанция, обеспечивает тормозящий вход в верхний бугорок, но ингибируется хвостатым ядром. ⁵

Верхний бугорок может инициировать саккады и управлять ими независимо от входного сигнала из лобного поля глаза . Однако сигналы управления двигателем, инициируемые лобным полем глаза и верхним холмиком, различаются по функциям.

Обычно лобное поле глаза инициирует произвольные и ориентированные на память саккады,
, тогда как верхний бугорок инициирует рефлекторные ориентирующие саккады.

Однако, когда лобное поле глаза повреждено, верхний бугорок компенсирует потерю после короткого периода дисфункции. Например, повреждение правого лобного поля глаза приводит к временной неспособности произвольно смотреть влево.

Афферентный контроль добровольных саккадов

Поскольку произвольных саккад , как правило, не инициируются визуальными стимулами, афферентный зрительный контроль происходит только постфактум.То есть зрительная система (т. Е. Задняя теменная зрительная ассоциативная кора ⁶ на рисунке 8.3) используется для определения того, была ли саккада успешной в отображении желаемого объекта. Следовательно, саккады состоят из серии коротких быстрых движений глаз, за которыми следует проверка визуальной системой, находится ли желаемая визуальная цель в поле зрения, за которой может следовать еще одна серия коротких движений глаз для определения визуальной цели. . Повторяющаяся последовательность коротких быстрых движений глаз и проверки изображения до тех пор, пока не появится визуальная цель, характеризует саккады.

Б. Плавная погоня

Плавное преследование (слежение) — это движение глаз, вызванное движущейся визуальной целью, за которым глаза следят добровольно или под указанием (например, запрос «следить за движущимся пером»). Движения преследования описываются как произвольные, плавные, непрерывные, сопряженные движения глаз со скоростью и траекторией, определяемой движущейся зрительной целью. Отслеживая движение визуальной цели, глаза поддерживают сфокусированное изображение цели в ямке.Обратите внимание, что для инициирования этого движения глаз требуется визуальный стимул (движущаяся визуальная цель).

Схема плавного преследования

Височное поле глаза нейронов у приматов, не являющихся человеком (части 39 области Бродмана или MST- медиальная верхняя височная извилина и 37 или MT- средняя височная извилина.

, как полагают, участвуют в инициировании и управлении плавными движениями глаз преследования ⁷ (рис. 8.4)
вычисляет направление и скорость движущейся визуальной цели.⁸
соответствуют нейронам в верхней височно-нижней теменной области у человека. То есть повреждение височно-теменных областей у людей вызывает симптомы, аналогичные тем, которые возникают при повреждении MT и MST у нечеловеческих приматов.
посылают свои аксоны в дорсолатеральное ядро моста (DLPN).

Фронтальное поле глаза нейронов, однако

, похоже, инициируют плавное преследование — по запросу нейронов височного поля глаза
также посылают свои аксоны в дорсолатеральное ядро моста

Дорсолатеральное ядро моста

вычисляет направление и скорость движения глаз (преследования), необходимые для согласования направления и скорости движущейся визуальной цели
аксонов перекрещиваются и оканчиваются на контралатеральной мозжечке ⁹

Мозжечок

посылает свои аксоны в вестибулярные ядра

Вестибулярные ядра

посылают аксоны к отводящим, блокадным и глазодвигательным ядрам через медиальный продольный пучок
контроль плавных движений глаз преследования — для височного поля зрения

Следовательно, вестибулярные ядра помогают координировать деятельность мышц-антагонистов, участвующих в движениях глаз при плавном преследовании и вестибулярно-окулярных рефлексах. ¹⁰

Обратите внимание, что в горизонтальном пути плавного преследования участвуют два перекрестка (двойные перекрестки) (т.е. аксоны DLPN и аксоны вестибулярных ядер, обеспечивающие возбуждающий вход в отводящее ядро). Следовательно, командные сигналы, генерируемые корковыми нейронами MST и MT, приводят к выполнению плавного движения глаза преследования в направлении, ипсилатеральном по отношению к этим кортикальным нейронам. Обычно команда, генерируемая левыми кортикальными нейронами MST и MT, приводит к тому, что оба глаза отслеживают движение объекта, движущегося влево.

Рис. 8.4
Путь плавного преследования. Височное поле глаза посылает сигналы в дорсолатеральные ядра моста, указывающие направление и скорость движения визуальной цели. Дорсолатеральные ядра моста определяют направление и скорость движения глаза, необходимые для отслеживания зрительной мишени, и отправляют эту информацию ядрам черепных нервов через ядра мозжечка и вестибулярные ядра. То есть этот путь задействует вестибулоокулярный контур для управления плавными движениями глаз преследования. Фронтальное глазное поле, кажется, инициирует, но не направляет движение глаз «по запросу» височного глазного поля.

8.5 Клинические признаки повреждения двигательных систем глаза

Повреждение нижних мотонейронов, которые иннервируют экстраокулярную мышцу, приводит к вялому параличу мышцы, тогда как повреждение верхних мотонейронов вызывает дефицит только в выборочных типах движений (например,г., плавное преследование).

A. Нижние двигательные нейроны

Повреждение моторных нейронов экстраокулярной мышцы приводит к параличу мышцы, который часто проявляется в виде косоглазия (смещение двух глаз). В состоянии покоя (при попытке смотреть прямо перед собой) денервированный глаз отклоняется от своего нормального положения из-за беспрепятственного действия мышцы, которая является его антагонистом. Косоглазие может привести к двоению в глазах (диплопия , ), потому что изображение, попадающее на сетчатку каждого глаза, будет происходить из несоответствующих областей в полях бинокулярного зрения.Когда пациент закрывает один глаз, двойное изображение заменяется одиночным изображением.

Повреждение глазодвигательного нерва. Поскольку мы уже затронули эту тему в предыдущей лекции, будет представлено краткое изложение влияния поражения глазодвигательного нерва на движения глаз.

Все экстраокулярные мышцы, за исключением боковой прямой мышцы и верхней косой мышцы, будут денервированы и парализованы, и пациент не сможет поднять или прикрепить глаз ипсилатеральный к поврежденному глазодвигательному нерву.
Также будет потеряна иннервация верхней мышцы глазного яблока и цилиарного ганглия (постганглионарная парасимпатическая иннервация сфинктера радужки и цилиарной мышцы). Следовательно, в денервированном глазу будет птоз, расширенный зрачок и боковое косоглазие.

Рисунок 8.5
Наблюдайте за реакцией пациента на команды кнопок управления.
Символы: стрелка указывает направление движения глаз. Символ плюса представляет положение глаза, которое не отклоняется от среднего положения.

Если поврежден левый глазодвигательный нерв,

в покое глаз отклонен вниз и в стороны (вдавлен и отведен) — боковое косоглазие — потому что латеральная прямая мышца не имеет сопротивления.
при попытке взглянуть вправо левая медиальная прямая мышца не будет сокращаться, чтобы привести левый глаз (т.е., он не будет двигать глаз к носу, медиально).

Следовательно, в состоянии покоя и во время попытки правого бокового взгляда боковое косоглазие приведет к диплопии. При попытке привести глаз (т. Е. Смотреть направо или во время конвергенции) левая латеральная прямая мышца расслабляется, и левый глаз отклоняется к средней линии, но не выходит за ее пределы.

Повреждение блокового нерва. При повреждении блокового нерва симптомы легкие. Опускание и боковое движение глаза может быть ослаблено и может вызвать диплопию при чтении или спуске по лестнице.Пациент может обратиться с наклоненной головой из-за того, что поврежденный глаз вытянут (т. Е. Повернут с отклонением верхней части глаза от носа) и немного приподнят из-за паралича верхней косой мышцы. При наклоне головы от пораженного глаза визуальная ось частично парализованного глаза совмещается с визуальной осью нормального глаза.

8.6 Клинический пример №1

Симптомы. Мужчина 65 лет страдает косоглазием медиального левого глаза (Рисунок 8.6, Отдых) и не может двигать своим левым глазом влево (Рисунок 6, слева). Его правый глаз имеет нормальную моторику, и его зрачковые рефлексы в норме. Его зрение в обоих глазах нормальное. Чувствительность лица и тела нормальная, других двигательных симптомов нет.

Рисунок 8. 6
Наблюдайте за реакцией пациента на команды кнопок управления. Символы: стрелка указывает направление движения глаз. Знак плюс представляет глаз, который не отклонился от среднего положения.

Вы видите, что пациент

имеет левое медиальное косоглазие
имеет ограниченную подвижность в левом глазу (т.е. он перемещается к средней точке, когда он пытается смотреть налево)
не может полностью отвести левый глаз
может двигать своим правым глазом во всех направлениях.

Вы заключаете, что его функциональная потеря

не сенсорный
включает только один глаз
может включать экстраокулярную мышцу или ее нижние двигательные нейроны

Сторона и уровень повреждения: как его симптомы

не затрагивает функции ствола головного мозга
ограничен левым медиальным косоглазием

вы делаете вывод, что повреждение связано с

боковая прямая мышца ИЛИ
отводящий нерв
левая сторона (т. е., симптомы ипсилезионные)

Электрофизиологические тесты показывают, что левая латеральная прямая мышца отвечает (т. Е. В норме). Вы пришли к выводу, что поврежден левый отводящий нерв.

Повреждение отводящего нерва. Боковая прямая мышца будет денервирована и парализована, и пациент не сможет отвести глаз. Например, если поврежден левый отводящий нерв, левый глаз не будет отводить полностью (отодвигаться от носа влево, латерально).При попытке смотреть прямо перед собой левый глаз будет отклонен кнутри к носу (медиальное косоглазие или ) из-за беспрепятственного действия медиальной прямой мышцы левого глаза. При попытке взглянуть влево левый глаз может отклониться до средней точки, но не за нее, потому что медиальная прямая мышца левого глаза расслаблена. Пациент может жаловаться на двоение в глазах или нечеткость зрения (диплопия) при взгляде в ипсилезионную сторону (т. Е. Влево) или при взгляде прямо вперед.

B. Верхние двигательные нейроны

Повреждение верхних мотонейронов не приводит к вялому параличу. Однако мышца не будет активирована в ответ, обычно контролируемый верхним двигательным нейроном (например, произвольные саккады, контролируемые лобным полем глаза). Однако мышца будет выполнять рефлекторные реакции (например, конвергенцию во время аккомодации или нистагм во время вращения головы) и ответы, контролируемые другими неповрежденными двигательными цепями глаза.

8.7 Клинический пример №2

Симптомы.Мужчина 65 лет имеет левое медиальное косоглазие и не может двигать обоими глазами влево (рис. 8.7). Его зрение и зрачковые рефлексы в норме на оба глаза. Чувствительность лица и тела нормальная, других двигательных симптомов нет.

Рисунок 8.7
Наблюдайте за реакцией пациента на команды кнопок управления. Символы: стрелка указывает направление движения глаз. Символ плюса представляет положение глаза, которое не отклоняется от среднего положения.

Вы видите, что пациент

имеет левое медиальное косоглазие
имеет ограниченную подвижность в левом глазу (т. е. он перемещается к средней точке, когда он пытается смотреть налево)
не может полностью отвести левый глаз
не может переместить оба глаза влево.

Вы заключаете, что его функциональные потери

не сенсорные
задействованы оба глаза
может включать верхние и нижние мотонейроны

Сторона и уровень повреждения: по симптомам

медиальное косоглазие левого глаза
Невозможность выполнить боковой сопряженный взгляд влево
функции ствола мозга

вы делаете вывод, что повреждение связано с

отводит двигательные нейроны
abducens interneurons (нарушение сопряженного бокового взора)
левая сторона (т.е., симптомы паралича левого глаза ипсилезионные)

Нейровизуализационные тесты указывают на небольшой инфаркт (т. Е. Лакунарный удар) в области левого лицевого холмика. Вы заключаете, что поврежденная область включает ядро левой отводящей мышцы.

Повреждение отводящего ядра. Результатом является аномалия сопряженных горизонтальных движений глаз, называемая боковым параличом взгляда . Когда глаза находятся в состоянии покоя, имеется медиальное косоглазие на ипсилатеральной стороне повреждения (что указывает на повреждение отводящего двигательного нейрона).Во время попытки бокового взгляда, оба глаза не могут быть перемещены за среднюю линию в ипсилезионном направлении (т. Е. В сторону повреждения). Поскольку левые интернейроны отводящей мышцы посылают аксоны к правым глазодвигательным нейронам, иннервирующим медиальную прямую мышцу правого глаза (рис. 8.2), неспособность взглянуть влево вбок предполагает поражение отводящего ядра. Попытка взглянуть в сторону в противоположном направлении (от поврежденной стороны) успешна. Обратите внимание на то, что нижние двигательные нейроны (т. например, отводящие двигательные нейроны), а также центр управления двигателем (т.е. интернейроны отводящих нервов) повреждены, затрагиваются как рефлекторные , так и произвольные движения глаз в горизонтальной плоскости.

Пример воздействия повреждения на медиальный продольный пучок представлен в Приложении.

8.8 Клинический пример №3

Симптомы. 65-летний мужчина был доставлен в отделение неотложной помощи, потому что он внезапно потерял способность говорить и не мог двигать правой стороной тела или лица.Он был описан как правша и принимал антигипертензивные препараты. Обследование показало слабость его правого лица, отсутствие движений в правой руке и слабость в правой ноге со знаком Бабинского. Его речь была нелегкой. Когда его просили «посмотреть вправо», он не мог повернуть глаза вправо (рис. 8.8). Он мог двигать глазами в других направлениях. Снижение чувствительности по телу и лицу с правой стороны. Его зрение и слух были в пределах нормы.

Рисунок 8.8
Наблюдайте за реакцией пациента на команды кнопок управления. Обратите внимание на команду «смотреть прямо», этот пациент демонстрирует «предпочтение левого взгляда», когда глаза находятся в состоянии покоя. Символы: стрелка указывает направление движения глаз. Символ плюса представляет положение глаза, которое не отклоняется от среднего положения.

Вы видите, что глаза пациента

направлены влево в состоянии покоя (т. Е. Демонстрируют предпочтение левого взгляда)
иметь полную подвижность при взгляде вверх-вниз и влево
не может двигаться вместе вправо (т.е., оба глаза останавливаются в среднем положении).

Вы заключаете, что его функциональная потеря

не сенсорный
включает правую гемиплегию (т.е. он не может двигать правым телом или лицом)
включает афазию Брока (то есть его речь неглубокая)
включает неспособность обоих глаз смотреть в сторону вправо

Сторона и уровень повреждения: как его симптомы

не затрагивает нижние двигательные нейроны или мышцы
вовлекают верхние двигательные нейроны (т. е.э., сопряженные боковые движения глаз)
связаны с корковыми функциями (например, гемиплегия и афазия)

вы делаете вывод, что повреждение связано с

каудально-лобная кора, включая лобное поле глаза
левая сторона (т. Е. Потеря правого бокового взгляда и правая гемиплегия и афазия)

Нейровизуализационные тесты указывают на инфаркт ветвей медиальной мозговой артерии, кровоснабжающей латеральную поверхность левой лобной коры.

Повреждение цепи произвольных саккад. Повреждение лобного кортикального поля глаза и среднего мозга (верхний бугорок) вызывает произвольные и рефлекторные саккады, особенно в горизонтальной плоскости. Сразу после одностороннего повреждения лобного кортикального поля глаза возникает неспособность произвольно инициировать горизонтальное движение глаза в направлении, противоположном (от) стороне поражения. То есть сразу после поражения правой лобной доли оба глаза не могут быть перемещены добровольно, влево за среднюю линию. Однако оба глаза будут двигаться влево за среднюю линию для вестибулярной стимуляции. Оба глаза также могут быть направлены в сторону, ипсилатеральную по отношению к поражению, и могут иметь тенденцию отклоняться в сторону поражения, когда глаза находятся в состоянии покоя. Дефицит исчезает со временем, если повреждение локализовано в лобном кортикальном поле глаза и не затрагивает верхний холмик.

8.9 Клинический пример № 4

Симптомы. В реанимацию доставлен 55-летний мужчина. Он имел избыточный вес и, как сообщается, обычно был правшой, заядлым курильщиком и пьющим.Он потерял сознание во время игры в баскетбол, а когда проснулся, выглядел сбитым с толку. При осмотре в отделении неотложной помощи он был в сознании, но не выполнял никаких команд и не мог повторять. Он мог имитировать жесты и мог добровольно смотреть влево и вправо (рис. 8.9). Его взгляд следил за пером, движущимся вправо, плавным движением преследования. Тем не менее, его глаза стали резкими и резкими в середине, когда он пытался следить за пером, когда оно двигалось влево.

Рисунок 8.9
Наблюдайте за реакцией пациента на команды кнопок управления. Обратите внимание на команду «смотрите прямо», глаза пациента в состоянии покоя блуждают. Также обратите внимание на команду «посмотри влево», глаза пациента имеют тенденцию двигаться резкими шагами. Символы: стрелка указывает направление движения глаз. Символ плюса представляет положение глаза, которое не отклоняется от среднего положения.

Вы замечаете, что глаза пациента

имел тенденцию двигаться в состоянии покоя
иметь полную подвижность при выполнении саккад
не может плавно отслеживать визуальную цель, движущуюся влево

Вы заключаете, что его функциональная потеря

не сенсорный
включает афазию Верника (I.е., нарушение понимания и невозможность повторения)
предполагает отказ от плавного преследования влево

Сторона и уровень повреждения: как его симптомы

не затрагивает нижние двигательные нейроны или мышцы
вовлекают верхние двигательные нейроны (т. Е. Сопряженные боковые движения глаз)
связаны с корковыми функциями (например, афазия)

вы делаете вывод, что повреждение связано с

височно-теменная кора, включая зону Верника
левая сторона (т.э., афазия и отсутствие плавного преследования влево)

Тесты нейровизуализации указывают на инфаркт ветвей левой медиальной мозговой артерии, кровоснабжающей каудальную верхнюю височную извилину и нижнюю теменную извилину.

Повреждение цепи плавного преследования: Повреждение височного поля глаза приводит к потере способности фиксировать объекты и отслеживать их. Попытки зафиксировать цель будут сведены на нет из-за сильной нестабильности и блуждания взгляда.Следящие движения скорее отрывистые, чем плавные, когда вы пытаетесь следовать за объектом, движущимся в направлении (ипсилатеральном к) стороне поражения. Обратите внимание, что схема плавного преследования включает двойное пересечение, а височное поле глаза контролирует ипсилатеральные движения глаз (то есть правая кора головного мозга контролирует плавное преследование вправо). Когда височное поле глаза повреждено, два глаза могут следовать за визуальной целью в ипсилезионном направлении; но делает это с помощью произвольной схемы саккад.То есть, если лобные корковые поля глаза не повреждены, глаза могут быть перемещены произвольно (направляемая саккада) к интересующему объекту на ипсилатеральной стороне поражения. Однако в этом случае движения будут резкими, в отличие от движений глаз при плавном преследовании. Отслеживание визуальных целей, противоположных поражению, будет плавным.

8.10 Резюме

В этой главе рассматриваются способы, которыми произвольные движения глаз инициируются корковой активностью головного мозга и задействуют больше структур контроля моторики глаз, чем простые глазные рефлексы.Области коры инициируют движения глаз и работают через окулярно-моторные центры ствола головного мозга, чтобы вызвать реакцию, то есть между корой головного мозга и экстраокулярными моторными ядрами нет нет прямых связей. Система плавного преследования использует понтинное ядро, мозжечок и вестибуло-окулярный рефлекторный путь для выполнения движений глаз для отслеживания визуальных целей. Система произвольных саккад аналогична другим произвольным моторным системам в том, что касается задействования областей лобной коры для инициирования реакции и косвенного влияния на моторные нейроны через нижние структуры управления моторикой (т.е., вертикальный и горизонтальный центры взора). Центры взгляда функционируют, чтобы координировать и контролировать активность двигательных нейронов, чтобы гарантировать, что экстраокулярные мышцы действуют синергетически, создавая сопряженные саккады.
