Замена парктроников – пошаговая инструкция, замена датчика парковки, как разобрать, заменить

пошаговая инструкция, замена датчика парковки, как разобрать, заменить

По мере эксплуатации машины система парковки может выходить из строя, работать со сбоями и не справляться с основными функциями. Для устранения проблем производится ремонт парктроника.

Причины неисправностей

Существует масса негативных факторов, вызывающих повреждение датчика парковки. К ним следует отнести:

• Проблемы с проводами (короткое замыкание, потеря изоляции и другие). Любое повреждение проводки вызывает неправильную работу узла, вследствие чего он неточно измеряет расстояние до преграды, демонстрирует ложные срабатывания или вовсе перестает функционировать. Подобная неисправность появляется при ослабевании проводов или их контакте с горячими глушителями.
• Механические дефекты. Появляются в результате внешних факторов, включая контакт с влагой или грязью. Еще механическую поломку может вызвать неправильное обращение с прибором или удар тяжелым предметом.
• Повреждение мембраны. В таком случае система продолжает работать как раньше, но водитель не слышит звукового оповещения о приближении к объекту. Устраняется проблема заменой источника звука. Купить мембрану можно в любом автосервисе за доступную цену, а процесс ее установки не требует больших усилий и занимает пару минут.
• Выход из строя модуля. Неработоспособность радаров может объясняться повреждением модуля. Часто это случается при попадании жидкости внутрь конструкции.

Как заменить

Замена датчика парковки необходима в тех случаях, если деталь была выведена из строя не грязью или водой, а столкновением с камнем или другим тяжелым предметом на высокой скорости. И даже если камень обладает небольшим размером, попадая в зеркало радара, он повреждает его. В таком случае единственным решением остается замена датчиков.

При сложной поломке лучше обратиться в автомастерскую и доверить задачу опытным профессионалам. Однако у такого хода событий есть один минус. Сотрудники сервиса будут предлагать заменить вышедшую из строя деталь оригинальной моделью из США. А это повлечет за собой неоправданные затраты.

Поэтому лучше реализовать замену своими усилиями.

При выборе подходящей запчасти важно убедиться, что она соответствует размерам и параметрам парктроника.

Соблюдая несколько правил и следуя за руководством, можно быстро заменить деталь и восстановить работу системы.

Как разобрать

Чтобы разобрать датчик, необходимо знать о его конструкции и расположении. Также необходимо разбираться в основных причинах поломки и способах их устранения.

Сегодня на рынке парковочного оборудования доступно три типа парктроников:

• Первый характеризуется сложным исполнением. Он представляет собой систему из блока управления и проводов, соединяющих все узлы воедино.
• Второй тип оснащен аналогичными деталями, но в нем отсутствуют провода.
• В третьем типе задействованы не классические датчики, а металлизированная лента. Такие модели отличаются высокой надежностью и эффективностью работы, т.к. у них практически нет «мертвых зон». Независимо от расположения препятствия, система сможет оповестить водителя об опасности задолго до приближения. Подобные приборы фиксируются на внутренней стороне бампера, что защищает их от негативных факторов и случайных поломок.

Из-за простоты конструкции сложности в разборе датчика отсутствуют. Но перед началом работы лучше проконсультироваться с товарищем, который уже демонтировал и поменял деталь.

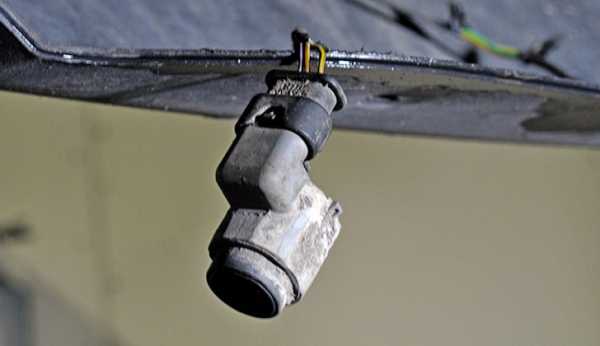

Изначально разбираем бампер и отсоединяем клеммы с проводами от старого радара. Если вместе с ним присутствовали провода, их нужно отсоединить от блока управления. Иногда приходится осуществлять демонтаж заднего бампера.

Ремонт своими руками

Существует несколько ситуаций, в которых необходим ремонт парктроников. Пошаговая инструкция по восстановлению детали зависит от причины и характера поломки.

• Если после включения заднего хода система не подает сигналов, необходимо проверить, подключена ли она к источнику питания. Следующая причина может заключаться в неправильном монтаже проводки. Для устранения проблемы следует попробовать восстановить схему подключения ЭБУ и отремонтировать цепь питания. Еще понадобится проверка заземления блока.
• Если точность отображения данных снижается или парковочный радар не вовремя определяет дистанцию до ближайшей преграды, возможно, он загрязнен. Чтобы предотвратить столкновение с инородным объектом, необходимо немедленно очистить деталь от пыли, грязи и воды.
• При отсутствии следов загрязнений, поврежденной проводки или других признаков, но частых ложных срабатываниях датчика, необходимо проверить его настройки. Нередко производители выставляют высокую чувствительность, из-за которой прибор реагирует на малейшие объекты.
• К распространенным типам поломок относят неспособность датчика определять помеху. В таких случаях ремонт начинается с проверки параметров и чистки радара от грязи. Порой устройство остается бездейственным по причине попадания сигнала в «мертвую зону». Для решения проблемы понадобится перестроение схемы или установка дополнительных узлов.
• Если в автомобиле задействован парктроник с металлизированной лентой, с ним выполняются аналогичные манипуляции. При отсутствии сигнала или частых ложных срабатываниях, достаточно оценить внешнее состояние устройства и убедиться, что оно не загрязнено. В противном случае нужно будет выполнить чистку поверхности от пыли, грязи или следов жидкости.

Если ремонт прибора своими руками оказывается слишком сложным, целесообразно отказаться от самостоятельного выполнения и обратиться к специалистам за помощью. Для жителей больших городов, таких как Москва, не будет проблемой найти ближайший сервис. Но для представителей отдаленных населенных пунктов обращение в автомастерскую часто обходится дорого. Поэтому возможность самостоятельно отремонтировать парковочный радар — хороший способ сократить расходы и вернуть системе прежнюю функциональность.

Как избежать поломок

В первую очередь нужно помнить о периодическом тщательном осмотре рабочих узлов и их очистке от загрязнений. При появлении следов грязи на поверхности датчиков нужно незамедлительно удалить их. Точно так же придется сделать с влагой.

Если речь идет о ленточном парктронике, необходимо уделить внимание не только внешним частям, но и внутренним. Нередко грязь скапливается под корпусом.

Еще одним уязвимым местом является блок управления. Время от времени его нужно чистить, соблюдая осторожность, чтобы не повредить важные узлы и рабочие элементы.

Ключевым залогом долгой и бесперебойной работы парковочного радара является правильный монтаж и подключение соединений. Однако на одной установке все не заканчивается. Понадобится качественная настройка режимов работы, чтобы система вовремя реагировала на препятствия, а вероятность ложных срабатываний была минимальной.

Учитывая эти рекомендации, можно продлить срок службы датчика, обеспечив себе комфортную и безопасную езду на автомобиле.

autotuning.expert

Основные неисправности и ремонт парктроника

Парктроник или же парковочный радар — это небольшое устройство, которое не только облегчает парковку авто. Оно также обеспечивает безопасность на дороге, сигнализируя о слишком близком нахождении какого-то препятствия или другой машины. И если в автомобиле сломался либо же просто не работает парктроник, то для неопытных водителей, а также тех, кто привык к его постоянным подсказкам, это может стать настоящей проблемой.

Как определить, что парктроник перестал работать?

Определить, что перестал работать парктроник достаточно просто. Если в автомобиле парковочный радар установлен с завода, то на приборной панели есть индикатор, который укажет, что он поломался. А вот если вы устанавливали акустическую парковочную систему самостоятельно, то чтобы выявить поломку следует понаблюдать за его работой. Он или же будет постоянно молчать, пока вы во что-нибудь не врежетесь, либо же будет постоянно подавать сигналы о несуществующих препятствиях. А вот распознать, что именно вышло из строя уже немного сложнее.

Определение причины поломки парковочного радара и его ремонт

Неисправности парктроника зачастую связаны с выходом из строя одного из его элементов. Акустическая парковочная система состоит из нескольких важных составляющих.

1. Блок управления — это основная её часть, которая отвечает за работу всей системы.

Достаточно нечасто из строя выходит именно этот элемент. Как проверить работоспособность электронного блока управления? Необходимо сначала его отсоединить. Потом к выводам следует приложить клеммы омметра. Если омметр ничего не показывает, то причина неисправности кроется как раз в электронном блоке управления. Если вы не электрик и не имеете достаточного опыта работы с такими механизмами ремонт парктроника своими руками лучше не делать. Здесь стоит обратиться к специалистам.

Неправильная настройка блока управления также может быть одной из причин почему не работает парковочный радар. Если блок управления настроен на большую чувствительность, парковочный радар будет реагировать даже на несуществующие препятствия. Или же обратная ситуация, он не замечает существующие препятствия. Это может свидетельствовать о слишком низкой чувствительности. И в том, и в другом случае необходимо перенастроить парковочный радар.

2. Устройства индикации: монитор (на него передаются данные относительно наличия препятствий и расстояния к ним) и система звукового оповещения (она издаёт предупреждающие сигналы). Эти элементы выходят из строя реже всего, так как работают они в наиболее щадящих условиях, внутри автомобиля.
3. Датчики или металлизированные пластины — передаточные устройства, которые определяют наличие препятствий рядом. В автомобиле их может быть от 2, 4, 6 или даже 8. Наиболее часто ставятся 4 или 6. Если 4, то все они устанавливаются на задний бампер. В случае если установлено 6, то 4 из них на заднем, а 2 на переднем бампере. Последний вариант позволяет контролировать не только пространство позади автомобиля, но и спереди. Принцип работы передаточного устройства очень простой. Он подаёт ультразвуковые сигналы, которые при попадании на препятствие возвращаться обратно. Система считывает время движения туда-обратно сигнала, таким образом рассчитывая расстояние до помехи.

Монитор парктроника реже выходит из строя, чем остальные элементы, так как находится внутри машины

Датчики наиболее часто выходят из строя, ведь именно они больше всего подвержены воздействию внешней среды. Устанавливаются они на бампер машины, и соответственно на них может попадать грязь, снег или вода.

Как определить, что не работает датчик парктроника? Достаточно просто. Следует завести машину и прикоснуться пальцем к датчику. Исправный всегда слегка вибрирует, а если к нему прикоснутся, то должен издавать треск. Если же такого не было обнаружено, то причина именно в нём.

Но прежде чем ехать в автомастерскую, можно попытаться осуществить ремонт датчика парктроника своими руками. Первое что надо сделать — это очистить, просушить его. Если после этих манипуляций система не заработала, то возможно причина поломки кроется в мембране. Для того чтобы выявить неисправность мембраны, следует вскрыть датчик. Если она неисправна — её необходимо заменить. Однако собственноручно менять мембрану не рекомендуется, лучше доверить это автомеханику.

Но иногда случается другая ситуация, в датчик попал камешек, который вывел его из строя. В таких случаях ремонт датчика парктроника уже невозможен, его нужно только менять.

Если на машине стоят металлизированные пластины, то о полном выходе из строя и необходимости их замены будет свидетельствовать наличие любых внешних повреждений.

Как заменить датчик или пластину? Достаточно просто. Следует купить в магазине запчастей подходящее по размеру, техническим параметрам устройство и вмонтировать на место сломанных. Если датчик отличается по цвету от того что был, то исправить это достаточно просто, его следует перекрасить.

Иногда датчики начинают срабатывать без причины, сигнализируя о наличии несуществующих препятствий — причина неисправности может быть связана с загрязнением, залипанием датчиков или металлизированных пластин. Если у вас стоят датчики, то следует их очистить от грязи и снега, если есть влага, то убрать её. В том случае, если установлены пластины, то их лучше снять, ведь вода и грязь может скапливаться не только на поверхности, а и под ними. После этого бампер необходимо помыть и высушить. Только потом можно ставить сухие и чистые пластины обратно.

Если не работает парктроник после мойки или в сильный мороз, то проблема может заключаться и в проводке, точнее, в соединениях, на которые попадает влага. Здесь тоже поможет обычная просушка датчиков и соединений проводки.

Как обезопасить себя от поломок?

Для того чтобы парковочный радар прослужил долго и вам не пришлось ломать голову над тем почему он не работает, как его починить очень важно заботиться не только о его правильной установке, а и быть аккуратным в процессе эксплуатации.

Периодически следует проверять датчики и блок управления на наличие загрязнений и жидкости и вовремя её удалять. Если вместо датчиков стоят металлизированные ленты, то проверять наличие влаги и грязи нужно и под ними.

Важно также строго следовать инструкциям в процессе установки, а также эксплуатации акустической парковочной системы. После установки необходимо правильно её настроить.

Точное соблюдение инструкций, правильный уход за системой будут способствовать безаварийной работе парковочного радара в течение многих лет.

carextra.ru

поменять, заднего, вытащить, демонтаж, авто

Автомобильный парковочный радар служит для помощи водителю при парковке в стесненных условиях. Часто при выезде со стоянки без посторонней помощи не обойтись из-за небрежно поставленных машин. В таких ситуациях выручает парктроник. На большинстве моделей автомобилей устанавливают штатные устройства. Некоторые автолюбители монтируют их самостоятельно. Со временем сенсоры по тем или иным причинам выходят из строя. В этом случае необходимо снять датчик парктроника с бампера и заменить на работоспособный.

Когда необходим демонтаж

Соединение сенсора с блоком управления осуществляется посредством водозащищенного разъема, расположенного под бампером. Во время езды в слякоть, грязь из под колес забрасывается в ниши днища, в том числе на разъемы и элементы крепления датчиков. Это приводит к разрушению изоляции и к выходу оборудования из строя. Иногда в комплекте бывают дефектные сенсоры, и при самостоятельном монтаже парковочной системы некоторые водители устанавливают их на место, не удостоверившись в работоспособности элементов.

Многие автолюбители меняют ранее смонтированные радары на более современные, с расширенными функциями. В этом случае подлежат замене не только датчики, но и блоки управления. Часто автовладельцы проводят установку самостоятельно, т.к. для некоторых моделей даже не нужно демонтировать бампер.

Отсоединение проводов

Для того чтобы поменять парктроник, необходимо снять его с посадочного места и отсоединить провода. В некоторых марках автомобилей (например, Citroen) сенсор с внешней стороны, и вместе с ним вытаскивают жгут проводов. На расстоянии 20 см от датчика находится разъем, которым последний подключается к блоку. В других моделях, чтобы отсоединить устройство, необходимо демонтировать бампер. Если новые элементы идут в комплекте с монтажными проводами, то неработоспособный сенсор можно обрезать, а подключение к блоку провести новой линией.

Этот вариант более простой, и на ремонт будет затрачено меньше времени. Однако если надо менять больше 1 элемента, то работа может затянуться из-за определения расположения фишек сенсоров на блоке.

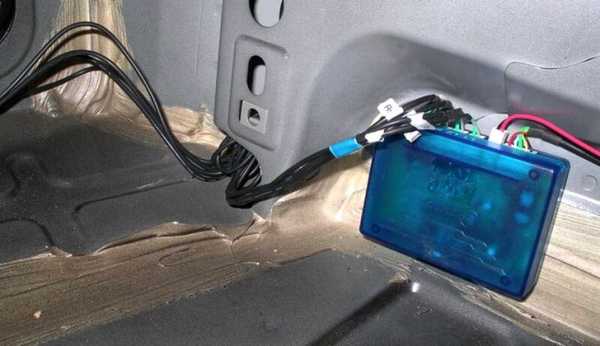

Если блок управления парктроником находится в багажнике, то чаще всего проводят разделку жгута, а провода дефектного датчика отсоединяют от блока.

Соединительную линию нового сенсора укладывают в общую трассу и изолируют. В связи с тем, что парковочные устройства подключают по очереди, отпадает необходимость в поиске места расположения фишек.

Снятие датчика

Основной трудностью при замене сенсора является демонтаж кузовных деталей. Датчики крепятся в них с помощью защелок. Чтобы снять парктроник заднего бампера, необходимо удалить наружное стопорное кольцо, отжать пружинные защелки и протолкнуть его внутрь. Работоспособный датчик устанавливается в обратном порядке.

Если у автомобиля сенсор извлекается наружу, то снимать детали кузова нет необходимости. Для этого при помощи пластиковой карты или лопатки нужно поддеть корпус датчика и достать его из гнезда. В этом случае для крепления устройства защелки не используются, а уплотнение осуществляется за счет пластиковой втулки. Для замены детали надо вытащить наружу часть шнура с разъемом и отсоединить деталь.

Если датчик менялся в автосервисе, мастера могли закрепить жгут хомутами к элементам корпуса. Тогда для снятия парктроника необходимо демонтировать бампер, иначе при извлечении провода можно оборвать и тем самым добавить работы.

Для того чтобы датчик работал исправно, нужно следить за чистотой мест установки сенсоров и не оставлять наледь на них. Парктроники надо регулярно протирать сухой ветошью. Простые действия по уходу избавят от проблем по замене неисправных устройств.

autotuning.expert

Датчик парктроника — как снять, установить и заменить датчики парковки



Парктроники уже давно стали хорошими помощниками для неопытных водителей. Суть их действия заключается в том, что они предупреждают водителя об оставшемся расстоянии до автомобиля сзади, во время выполнения парковки. Это очень удобное устройство, которое поможет водителям, не умеющим «чувствовать габариты» своего автомобиля. Сегодня мы узнаем, как установить датчик парктроника, снять и заменить.

Как установить датчики парктроника

В первую очередь, необходимо приобрести соответствующий комплект. Он состоит из самих датчиков, проводки, блока управления парктрониками, дисплея-сигнализатора и сверла. Сверло необходимо для сверления отверстий в заднем бампере, внутри которых будет выполняться крепление датчиков.

• Демонтируйте бампер с автомобиля и разметьте на нем места сверления отверстий. Они должны быть на одинаковом расстоянии друг от друга и занимать бампер по всей длине. Угол изгиба позволяет произвести установку датчиков немного наискось. Таким образом, датчики будут реагировать и на угловое приближение автомобиля к каким либо объектам.
• После разметки бампера просверлите его с помощью дрели. Стоит отметить, что сверло, поставляемое в комплекте, обладает не лучшим качеством, поэтому не торопитесь. Перед каждым новым отверстием очищайте сверло для лучшей эффективности сверления, иначе можно испортить бампер.
• Теперь установите датчики проводкой во внутреннюю часть и зафиксируйте. В комплекте с датчиками будут специальные крепящие устройства. Далее поставьте бампер на автомобиль и протяните проводку в багажник. Под обшивкой закрепите блок и подключите к нему все провода датчиков. «Плюсовой» провод блока соедините с клеммой лампы заднего хода, а «минус» к корпусу автомобиля.
• На торпеде установите сигнализатор включения и протяните провода под ковролином салона к блоку парктроника. Для проверки работоспособности включите зажигание и заднюю скорость. Сигнализатор должен сработать, если к датчикам приложить какую-либо доску.

Видео — Как проверить датчик парктроника мультиметром

Как снять и заменить датчик парковки?

Снятие и замена датчика выполняется в случае его неисправности, которая проявляется, отсутствием реакции сигнализатора при приближении к датчику.

Для замены датчика необходимо приобрести новый исправный элемент той же фирмы и производителя. Главная проблема заключается в том, что основным поставщиком таких устройств является США, поэтому, вам наверняка придется заказывать такой датчик за океаном.

Теперь подлезьте под бампер автомобиля и отсоедините клеммы с проводами от старого датчика.



Если датчик идет вместе с проводкой, то эти клеммы нужно отсоединить от блока уже под обшивкой багажника. После этого, вынимается сам датчик, а на его место устанавливается исправный. В некоторых случаях, как, например, на Lada Priora, наверняка придется снимать задний бампер, иначе доступ к датчику будет немного затруднен.

Вот так выполняется снятие и замена датчика парковки. Как видите, это совсем не трудно.

vipwash.ru

Парктроники задние ремонт. Датчик парктроника

Парктроники уже давно стали хорошими помощниками для неопытных водителей. Суть их действия заключается в том, что они предупреждают водителя об оставшемся расстоянии до автомобиля сзади, во время выполнения парковки. Это очень удобное устройство, которое поможет водителям, не умеющим «чувствовать габариты» своего автомобиля. Сегодня мы узнаем, как установить датчик парктроника, снять и заменить.

Как установить датчики парктроника

В первую очередь, необходимо приобрести соответствующий комплект. Он состоит из самих датчиков, проводки, блока управления парктрониками, дисплея-сигнализатора и сверла. Сверло необходимо для сверления отверстий в заднем бампере, внутри которых будет выполняться крепление датчиков.

Видео — Как проверить датчик парктроника мультиметром

Как снять и заменить датчик парковки?

Снятие и замена датчика выполняется в случае его неисправности, которая проявляется, отсутствием реакции сигнализатора при приближении к датчику.

Для замены датчика необходимо приобрести новый исправный элемент той же фирмы и производителя. Главная проблема заключается в том, что основным поставщиком таких устройств является США, поэтому, вам наверняка придется заказывать такой датчик за океаном.

Теперь подлезьте под бампер автомобиля и отсоедините клеммы с проводами от старого датчика.

Если датчик идет вместе с проводкой, то эти клеммы нужно отсоединить от блока уже под обшивкой багажника. После этого, вынимается сам датчик, а на его место устанавливается исправный. В некоторых случаях, как, например, на Lada Priora, наверняка придется снимать задний бампер, иначе доступ к датчику будет немного затруднен.

Вот так выполняется снятие и замена датчика парковки. Как видите, это совсем не трудно.

Парктроник как средство парковки- диагностика, ремонт, принцип дейсвия.

Во многих современных конструкциях автомобилей, имеющих клинообразную форму и, как следствие, низкий коэффициент аэродинамического сопротивления, значительно ограничена обзорность сзади, из-за чего затруднено или даже невозможно распознавание препятствий позади автомобиля. Эффективную помощь водителю при установке автомобиля на стоянку оказывают вспомогательные средства в виде ультразвуковых датчиков (называется парктроником). С их помощью контролируется зона приблизительно от 20 до 180 см позади или впереди автомобиля. О препятствиях, обнаруживаемых датчиками, водителя предупреждают оптические или звуковые средства.

Система — состав основных блоков.

Система включает следующие компоненты: блок ECU, элемент предупреждения водителя и ультразвуковые датчики.
На автомобилях, оборудуемых защитой сзади, обычно устанавливаются четыре ультразвуковых датчика на заднем бампере.
Для защиты передней части автомобиля дополнительно монтируются 4 ультразвуковых датчиков на переднем бампере.

Система приводится в действие автоматически при включении задней передачи или, если имеются датчики защиты передней части автомобиля, при снижении скорости движения ниже порогового значения, приблизительно равного 15 км/ч. Благодаря функции самопроверки системы все ее компоненты постоянно контролируются во время работы.

Ультразвуковой датчик

Действуя по тому же принципу, что используется при измерении глубины эхолотом. Датчики передают ультразвуковые импульсы с частотой приблизительно 40 кГц и определяют время, прошедшее с момента отправки зондирующего звукового сигнала до момента приема отраженного от препятствия эхо-сигнала. Расстояние автомобиля до ближайшего препятствия рассчитывается по времени распространения первого эхо-сигнала до момента приема.

Предупреждающие элементы

Предупреждающие элементы, сигнализирующие о критическом расстоянии до препятствия, обычно включают сочетание звукового и оптического сигналов. В настоящее время используются как светодиодные (LED), так и жидкокристаллические (LCD) оптические сигналы.

Защитная зона

Определяется числом датчиков и их из-лучательной способностью.
Эксперименты показали, что четырех датчиков вполне достаточно для защиты задней части автомобиля и от 4 до 6 датчиков — для защиты передней части. Датчики крепятся на бампере, что обеспечивает фиксированное расстояние до грунта.
Угол установки и расстояние между датчиками определяются для каждой конкретной модели автомобиля. Эти параметры учитываются в алгоритмах расчета блока ECU. На сегодняшний день данная система применяется на 150 типах новых транспортных средств, однако под нее могут быть модернизированы и автомобили более ранних выпусков.

Купил я на ибее парктроник, продавец из Китая. Посылка шла как обычно, примерно месяц (для России это вполне нормально). Посылку получил в целости, все уложено было в два пупырчатых пакета. В одном фреза, контроллер, экранчик, провод питания, во втором сами датчики. Подозрения вызвал пакет с датчиками, три штуки было сложено вместе, а один лежал иначе чем остальные, что и вызвало сомнения.

Все это дело я решил подключить и проверить. Взял универсальный блок питания с регулируемым напряжением на выходе, выставил 12 вольт, запитал контроллер и подключил экранчик. Который противно пикнул, показал надпись Е1 , моргнул и место цифр появились прочерки — , вроде все норм. Подключаю один датчик из основной связки из трех штук, работает, экранчик противно прерывисто пищит (период писка изменяется в зависимости от расстояния) и расстояние показывает. Проверил датчик на всех четырех каналах, все каналы работают, камень с души упал, устройство работает! Осталось проверить остальные датчики аналогичным способом.

В итоге оказалось, что именно тот один датчик, который вызвал подозрения, не работает. При подключении раздается постоянный писк и экран показывает 00 , датчик никак не реагирует на внешние возд
