Как поменять ксеноновые лампы своими руками?

На сегодняшний день ксеноновые лампы являются одним из самых востребованных элементов дополнительного светового оснащения автомобиля, которое устанавливают на автомобиль. Владельцы легкового транспорта с большим энтузиазмом подходят к вопросу замены стандартных галогенных ламп на их более совершенные ксеноновые собратья. Ксеноновый свет относительно недавно занял свою обширную нишу в среде автомобилистов, ведь это немного голубоватое яркое свечение очень хорошо замечается в потоке автомобилей на дороге. По сути такой, пока ещё не всем привычный, оттенок ксеноновых ламп приближён к дневному природному освещению гораздо больше, чем старый добрый желтоватый свет галогенок. Просто человеческая природа берёт своё, и глазам комфортнее воспринимать, без сомнения, освещение, которое наиболее приближено к дневному солнечному.

Только за последние пару десятков лет технология и производство вышли на уровень массового распространения газоразрядного осветительного оборудования. Дарвинизм прослеживается и здесь в мире неодушевлённых технологических новинок, когда столь привычная за долгие десятилетия лампочка Эдисона эволюционировала в газоразрядные ксеноновые лампы, достигнув наиболее прогрессивного этапа развития.

Применение ксеноновых ламп

Как мы уже говорили, автомобильные ксеноновые лампы часто называют лампами дневного света, что по своей сути вполне верное утверждение. Обратите внимание на их яркость и то, как они светят в ночное время суток. Сразу приходит понимание, почему многие автомобилисты отдают своё предпочтение в пользу ксенонового оборудования, заменяя им желтизну обычных ламп накаливания. Замечательная обзорность, превосходное качество и яркость подаваемого света, обзорность всех дорожных знаков и, что не менее важно, дорожной разметки – всё это в сумме оказывает положительное влияние на безопасность передвижения. Особенно актуально это на плохо освещённых или совершенно не освещённых дорожных участках.

Наибольшее распространение ксеноновые лампы получили в использовании их в противотуманных фарах. Здесь их потенциал раскрывается наиболее эффективно. Кроме всего прочего, ксенон пока ещё довольно дорогое удовольствие (особенно качественный) и отчасти в силу этого остаётся символом престижа. Газоразрядные ксеноновые лампы придают автомобилю яркости, благодаря чему, особенно в тёмное время суток, он хорошо выделяется в дорожном потоке.

Ксенон и биксенон освещают дорогу чистым и ярким благородным светом голубоватого оттенка. Такой эффект достигается благодаря совершенно новому принципу, в сравнении с обычной лампой накаливания, световой дуги. Это гарантирует прекрасную видимость при плохих погодных условиях и в ночное время.

Ксеноновые лампы в два раза превышают по яркости обычные галогеновые. Инертный газ, который находится у них внутри, экономит энергию аккумуляторной батареи вашего автомобиля, а также продлевает срок службы ламп. Чтобы не ослеплять водителей встречного движения ксеноновыми фарами, в них монтируются специальные проекционные линзы, направляющие поток света непосредственно на дорогу.

Во время плохой видимости на скоростных трассах уровень освещения играет одну из основополагающих ролей для максимального передвижения. Свечение такой яркости внутри самой лампы обеспечивается благодаря плазменному разряду, вызывающему свечение ксенона. Яркость освещения важна особенно, если автомобиль перевозит людей или транспортирует грузы, опасные для окружающей среды и здоровья живых организмов. От того, насколько качественно будет осуществляться транспортировка, зависят десятки человеческих жизней.

Ксеноновые лампы – наиболее экономичны. Вследствие того, что они не имеют в своей конструкции нитей накаливания, такие лампы не разрушаются от вибраций, возникающих при движении автомобиля. Это очень актуально для автомобилей из класса внедорожников. Приблизительный эксплуатационный срок ксеноновой лампы составляет 2000 часов бесперебойной работы. Мощность потребления ими электрического тока составляет 35 Вт, что гораздо экономичнее в сравнении с другими автомобильными лампами.

В силу своих исключительных особенностей ксеноновые лампы стоят весьма недёшево, что отпугивает многих водителей. Такая стоимость обусловлена блоком зажигания, который подаёт напряжение на каждую лампу в 25 000 Вольт, чтобы зажечь их. А с этим в состоянии справиться не каждая аналогичная система, и также для поддержания постоянного напряжения используется такое дорогостоящее оборудование.

Ксеноновые лампы перегорают постепенно, тускнея понемногу с каждым днём.

Менять их необходимо парами, что зачастую финансово невыгодно из-за высокой стоимости. Если ксеноновые лампы будут работать бесперебойно 200 часов, то их спектр свечения значительно изменится, став слишком блеклым, а лампы будут уже не в состоянии в полной мере выполнять свои функции. В таком случае необходимо менять ксенон.

Свет ксеноновых фар настолько сильный, что необходимо постоянно держать под контролем ближний и дальний свет, дабы не ослепить встречных водителей. Такими лампами рекомендуется оснащать автомобили, которые оборудованы автоматическим корректором фар. Вывод из вышесказанного следующий: всё в данном девайсе замечательно при умелом пользовании, но отталкивающим фактором их приобретения выступает высокая стоимость. Приобретать ксеноновые лампы или нет – решать уже вам. Всё это сугубо индивидуально, исходя из финансовых возможностей самих автовладельцев. Мы вам рассказали все о ксеноновых лампах, теперь выбор только за вами.

Выбор ксеноновых ламп для замены

Если вы решились на установку ксеноновых ламп в свой автомобиль на смену старым заводским галогенкам, или ксенон уже отработал свой срок, и необходимо его менять, встаёт резонный вопрос: какие же лампы приобрести? Так как же сделать выбор? Предложений по ксенону на украинском рынке множество, начиная с разнообразия брендов и заканчивая ценовым разнообразием. Давайте разберёмся, как сделать правильный выбор, не переплатив при этом, ведь для каждого автомобиля необходимо индивидуальное ксеноновое оборудование и при этом, несомненно, качественное. Предлагаем вашему вниманию несколько полезных рекомендаций:

1. Не стоит приобретать ксеноновые блоки розжига, «напичканные» лишними для вашего автомобиля функциями, а ведь это лишние переплаты. Например, если в вашем автомобиле нет контроля потребления напряжения ламп, тогда не стоит приобретать блоки розжига со встроенными элементами, обманывающими компьютер. Приобретите лучше стандартный, который гораздо дешевле и не уступает по качеству.

2. Если в вашем автомобиле достаточно свободного места под капотом, тогда нет необходимости в приобретении ксеноновых слим-блоков розжига. Такие комплекты хорошего качества стоят дороже стандартных, да и процент брака в течение гарантийного периода практически идентичен.

3. Воздержитесь от приобретения совсем дешёвых комплектов ксенона с тонкими блоками розжига. Такое оборудование доставит вам в будущем серьёзные неудобства, выраженные потерей света при движении, а соответственно покупкой и заменой элементов, которые вышли из строя.

4. Не слушайте людей, которые говорят, что в противотуманные фары можно ставить ксенон как можно дешевле. Просто в будущем вас ожидает более проблематичная, чем в головной оптике, замена блока розжига, который в данном случае монтируется под бампером.

5. Ксеноновые лампы для основного света лучше приобретать мощностью в 35 Вт, для дальнего – 55 Вт. Это значительно экономнее двух комплектов по 55 Вт, но с практически идентичной пользой. Ксеноновые лампы в 55 Вт не сильно ярче тех, что на 35 Вт, но на их розжиг идёт значительно меньше времени. Ближний свет в тёмное время суток включён постоянно, а дальний работает в режиме частого включения/выключения в зависимости от ситуации на дороге.

6. Не приобретайте также и самый дорогой комплект ксенона, так как по большей части в стоимость данной продукции вкладываются затраты на рекламу этого бренда.

Процесс замены ксеноновых ламп

Подготовку к замене ксеноновых ламп следует проводить заранее. Сначала определите тип ламп, которые уже установлены в штатном оборудовании на заводе. В первую очередь, нужно не прогадать с размером цоколя, который должен быть идентичным заменяемым. Если же вы желаете переоборудовать обычное освещение на ксеноновое, то необходимые комплекты вы найдёте без проблем, так как их существует немало. Касательно цветовой температуры ламп, их модели и стоимости, следует руководствоваться рядом факторов, которые легко найти в сети интернет.

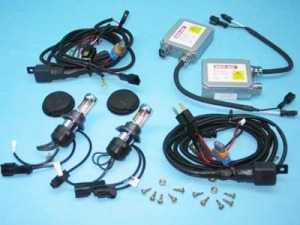

Стандартный комплект ксенонового оборудования включает в себя следующее:

— пара ксеноновых ламп;

— два блока розжига;

— детали для крепежа;

— провода.

Как мы уже говорили, слишком экономить на комплектах не стоит. Лучше переплатить единожды, но зато реже сталкиваться с необходимостью замены деталей системы автомобильного освещения. Обязательно убедитесь в наличии официальной гарантии от производителя на приобретаемый вами комплект ксенонового оборудования. В противном же случае, вы рискуете приобрести подделку. Для замены ксеноновых ламп вам понадобятся:

— сам комплект ксеноновых фар и другого оборудования;

— два релейных провода;

— дрель или хотя бы шуруповёрт;

— свёрла диаметром 3–3,2 мм и саморезы на 3,5 мм;

— герметики, пластиковые стяжки и изолента;

— набор инструментов.

Замена ксеноновых ламп в среднем занимает не более двух часов. Чтобы не только не увеличить это время, но и даже сократить, стоит внимательно изучить инструкцию по установке. Некоторые общие моменты мы описали далее в данном разделе. Кроме этого, в данном документе должна находиться схема установки ксенона нужного вам типа.

1. Замена ксенона должна начинаться со снятия фар и защитных крышек уже установленного стандартного автомобильного ближнего и дальнего света. В том случае, если вы монтируете биксеноновые фары, тогда крышки необходимо снимать на всех фарах.

2. Далее снимите старые фары. Если вы желаете установить ксеноновые лампы в противотуманные фары, тогда проделайте манипуляции из пункта №1, только с противотуманками. В центре фары просверлите отверстие под проводку и удалите стружку с краёв. Далее поставьте туда резиновый уплотнитель в форме кольца, а на место старых – новые ксеноновые лампы.

3. Монтируя лампу, удостоверьтесь в том, что цоколь подходит по размеру (это также оговаривалось ранее). Существует много различных ксеноновых цоколей с разнообразными креплениями. Они маркируются символами типа h2, h21, h4 и т. д. Отверстие для проводов, ведущих от лампы к блоку розжига, должно иметь диаметр не менее 23–25 мм. Лампа должна быть очень надёжно закреплена в цоколе, при этом колбу осветительного прибора ни в коем случае не следует трогать руками. Если же вы устанавливаете ксенон типа D2S или D2R, в защитных крышках фар следует дополнительно прорезать ещё одно небольшое отверстие — сюда будет вести провод от блока D2.

4. Блок розжига (он же балласт) устанавливается в удобном месте (чаще всего под капотом авто, если там есть достаточно пространства — в противном случае вам стоило предусмотреть покупку компактного блока типа slim).

5. К блоку подсоединяется первый провод, ведущий от лампы. Затем производится подключение второго провода к разъёму старой фары. Провода не стоит делать слишком натянутыми, а схема подключения должна соответствовать рисунку в инструкции к комплекту ксенона.

6. После того как все требуемые работы выполнены, необходимо поставить на место все защитные крышки, а затем и сами фары. Иногда балласт дополнительно герметизируют полиэтиленом, однако современные устройства розжига обладают достаточно эффективной собственной защитой от попадания внутрь влаги.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Самостоятельная установка ксенона (видео) — Самостоятельный ремонт авто

Содержание:

Ксенон – инертный газ, который при контакте с электрическим током начинает ярко светится. Ксеноновые лампы намного лучше галогенных, так как имеют ряд преимуществ. Они излучают свет очень похожий на дневной, поэтому не так сильно утомляют глаза водителя при длительных поездках, даже если установить ксенон в дальний свет. Также ксеноновые лампы существенно сокращают нагрузку на генератор автомобиля и не ломаются при сотрясениях. Самостоятельная установка ксенона – дело достаточно лёгкое и с ним может справиться любой владелец автомобиля.

Виды ксенона

От такого параметра, как температура, зависит какой яркости и цветового оттенка будет лампа. Цветовая гамма ксенона варьируется от жёлтого до фиолетового оттенков. Температура измеряется в градусах Кельвина. Более насыщенные цвета редко используют автолюбители, чаще всего устанавливают ксенон белого цвета, он больше похож на дневное освещение. Жёлтый цвет фар будет при отметке в 4050 К. А белый цвет равен значению в 5000 К. Голубой оттенок получается при 6000 К, а фиолетовый – при 18000 К.

Также ксеноновые лампы бывают различными по размерам. Чтобы правильно подобрать лампу нужного для фары размера, следует взять старую для сравнения.
Долговечность осветительных элементов довольно высока, поэтому замена ксеноновых ламп будет производиться очень редко.

Также каждому автолюбителю необходимо знать, что существует в продаже псевдоксенон. Он к ксеноновым лампам не имеет никакого отношения. Это обычные галогенные лампы, подкрашенные в голубой цвет с более высокой мощностью. Так что при покупке ксенона нужно быть очень внимательным.

Установка ксенона

После того как в магазине был куплен соответствующий комплект, можно переходить к началу установки ксенона. Сделать это очень просто и своими руками, не прибегая к помощи мастеров. Для ближнего и дальнего света существует два различных набора. В стандартном наборе для установки ксенона идут две лампы, два блока розжига и провода. Подключение ксенона без блока розжига невозможно, только он может подать нужное напряжение, а именно в 25000 В. Но такой показатель напряжения необходим только для розжига, после этого достаточно будет поддерживать только 80 В для нормальной работы ламп.

Теперь перейдём к установке. Для начала следует поднять крышку капота и открутить фары. После этого достаём старые лампы. Они могут быть установлены на пружине, что можно наблюдать в отдельных видах автомобилей. Значит, новые лампы также следует устанавливать на эту пружину. Главное, перед монтированием ксеноновых ламп ни в коем случае не трогать её руками. Если уже не вышло без прикосновений, то следует обезжирить поверхность спиртом. Далее, установку нужно производить согласно схеме.

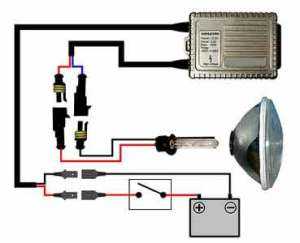

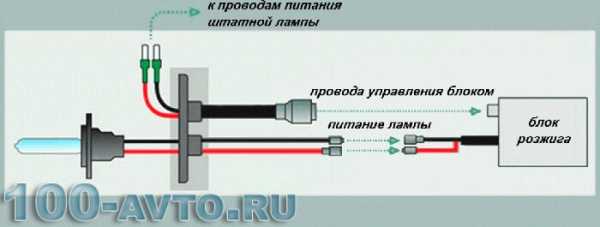

Схема подключения ксенона чётко показывает правильный ход действий. В ней ошибиться невозможно, она очень проста.

1. Устанавливаем ксеноновую лампу. Если цоколь не подойдёт, то можно воспользоваться специальными переходниками, они иногда идут в наборе ксенона. Если нет в наборе, то придётся покупать отдельно.

2. После установки лампу прижимаем резинкой.

3. Через резиновую заглушку следует вывести провода к блоку розжига. Его придётся установить недалеко от фар, ведь провода не очень уж и длинные. Но выбранное место обязательно должно быть сухим, в противном случае блок перестанет функционировать. Его можно прикрепить к капоту с помощью скотча. Чтобы сохранить блок розжига от влажности можно также обмотать его изолирующей лентой.

4. Затем провода, идущие от лампы ксенона, крепим к штатному разъёму ближнего или дальнего света. Заняться установкой ксенона в дальний свет и в ближний – это две различные операции, предполагающие покупку двух комплектов. Но схема установки будет одна и та же. Можно даже дополнительно обмотать все провода изолирующей лентой для большей надёжности.

5. Далее, происходит установка ксеноновых фар в первоначальное место.

Всё готово! Теперь можно проверять на деле положительные свойства ксеноновых ламп и наслаждаться прекрасным вождением.

Биксенон

Чтобы не устанавливать два различных комплекта ксенона для ближнего и дальнего света, можно просто купить и подсоединить биксенон.
Биксеноновые лампы имеют тот же принцип работы с инертным газом, только они ещё оснащены дополнительным электромагнитом. Именно он и позволяет переключать фары на ближний и дальний свет.

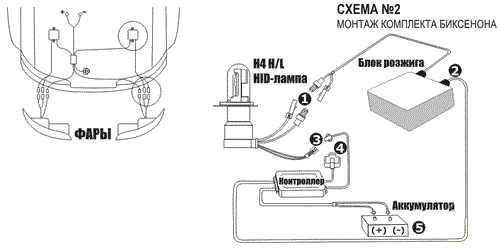

Установка биксенона имеет некоторые нюансы. Рассмотрим детально процесс подключения.

1. Провода от ламп биксенона подводим к блоку розжига.

2. К этому же блоку подсоединяем провода контролёра. Он занимается стабилизацией напряжения во всей проводке.

3. На биксеноновой лампе предусмотрен дополнительный провод, отвечающий за электромагнит. Его следует также подсоединить к контролёру.

4. Контролёр подключаем к аккумулятору.

Ксенон в противотуманных фарах

Конечно же, наилучшим вариантом для противотуманных фар выступает ксенон. Он отлично справится с поставленной задачей и к тому же намного лучше, чем обычные лампы. Они будут освещать дорогу, а не летящие капли навстречу автомобилю.

При установке необходимо придерживаться следующих действий:

• Снять бампер
• Отключаем от питания фары
• Подсоединяем новые лампы
• Подключаем ксеноновые лампы к блоку розжига и питания
• Размещаем блоки розжига
• Проверяем работу противотуманных фар

Правила безопасности при подключении ксенона

Как установить ксенон правильно уже было описано ранее, а вот о мерах безопасности не было сказано ни слова. Следует это исправить.

Перечислим основные правила безопасности:

• При поломке деталей комплекта ксенона сразу же остановить установку
• Не выполнять работу влажными руками
• Запрещается долго смотреть на горящие ксеноновые лампы без затемненных очков
• Электрические провода должны быть изолированными
• Регулировка фар обязана быть выполнена специальным прибором

Полезный совет

Также нужно знать, что оттенок цвета ксеноновых ламп может немного отличаться друг от друга. Это нормальное явление для ксенона.

Преимущества ксеноновых ламп

Лучше покупать фирменные комплекты ксенона, не следует экономить на улучшении собственного автомобиля. Перечислим основные достоинства хорошего ксенона.

1. Продолжительность розжига ламп очень мало. Примерное время составляет около 3 секунд.

2. Очень длительный срок использования.

3. Имеется схема защиты от короткого замыкания.

4. Избавление от обрыва в электрической цепи.

5. Высокая светоотдача.

6. Стабильный поток света: он не будет рассеиваться в разные стороны.

7. Энергетическая экономичность очень высока. Ксеноновые лампы потребляют на 40 процентов меньше электроэнергии.

8. Автомобильная сеть не перегружена.

9. Не утомляет зрение водителя.

Такого количества преимуществ достаточно для того, чтобы не покупать корейские или китайские аналоги. У таких моделей короткий срок службы, а время розжига составляет 20 секунд. Лампы могут вызвать помехи электричества и при нагреве испаряют силикон или клей, на который они крепятся. Быстро приводится в непригодность и отражатель (покрывается белым налётом).

В этой статье была полностью рассмотрена правильная установка ксенона своими руками. Если есть свободное время и большое желание установить ксенон себе в машину, то пора приступать к работе. Приложенные усилия оправдают себя потрясающим видом вашего автомобиля.

Ниже вы можете просмотреть видео о том, как установить ксенон своими руками.

100-avto.ru

Установка ксенона своими руками

Качественная оптика – залог безопасности движения. Иногда штатные лампы не дают достаточно яркий световой поток. В этом случае можно либо заменить фару, либо, если она новая, поставить вместо штатной лампы ксеноновую. Почему этот вид ламп так популярен сегодня? В чем их преимущество? Какие существуют типы ксеноновые лампы. Как устроена, а так же о нюансах, связанных с монтажом всех элементов – в материале статьи.

Ксеноновые лампы – это прекрасная альтернатива лампам накаливания и источникам на светодиодах. Это, по сути, газ, без вкуса, цвета и запаха. Завоевал огромную популярность у автолюбителей, так как проходящий электрический ток превращает его в мощнейший источник света. Как правило, передние огни светят жёлтым светом, что не очень приятно для глаз. Ксенон же даёт приятный глазу белый дневной свет, даёт прекрасный обзор в темноте.

Процесс установки ксенона своими руками будет подробно описан в этой статье.

Дороже не значит лучше: как выбрать ксеноновую лампу

У ксенона есть ещё один неоспоримый плюс – надёжность. Установка в автомобиль подразумевает вероятность лёгкого столкновения. А такие лампы, в отличие от штатных, устойчивы к такого рода воздействиям. Эта характеристика актуальна для всех, без исключения видов ксеноновых ламп, которых огромное количество. Не все виды ламп одинаково подходят для тех или иных автомобилей.

Несмотря на разницу в характеристиках, все они имеют примерно одинаковое устройство:

• Ксеноновая лампа;
• Блок розжига;
• Комплект проводов и деталей для надёжной фиксации.

На каждой лампе есть маркировка, указывающая яркость и, каким светом горит.

Так, белый свет с жёлтым оттенком выдают лампы с маркировкой 4300К. Подходят для установки ксенона в противотуманки или взамен штатных ламп главного света. Хорошо освещают мокрый асфальт.

Наиболее мощные лампы белого света имеют маркировку 5000К. Свет такой температуры прекрасно воспринимает человеческий глаз, а отдача максимальная.

Самый популярный тип ксеноновых ламп, он же и самый тусклый. Имеют маркировку 6000К и светят голубым.

Но не лампы гарантируют качественную работу устройства. Оно зависит от блока розжига, который подаёт в лампы напряжение. Бывают посложнее, бывают попроще. Если автолюбитель желает получить долговечный и качественный элемент освещения, ему следует обратить внимание на блоки более сложной конструкции. Такие не только обеспечат наилучшее освещение, но и продлевают жизнь лампе.

Так как же выбрать

В отношении ксеноновых ламп не действует принцип «дороже значит лучше». Высокая цена на продукцию обусловлена, как правило, не столько ее качеством, сколько вложениями в рекламу.

Чаще этим «грешат» наиболее известные производители. Можно сэкономить на блоке розжига, если в автомобиле не установлен модуль, контролирующий напряжение ламп. И незачем покупать компактную версию, если под капотом достаточно места. Качественные обойдутся существенно дороже, и в этом случае стоит пожертвовать компактностью в угоду функциональности.

Наиболее известные производители светодиодных ламп:

• SHO-ME;
• APP Digital Ultra Slim;
• XENOTEX;
• MTF;
• MITSUMI.

Как и в случае с обычными лампами накаливания, перед покупкой ксеноновых ламп необходимо выяснить, какой в фарах цоколь. Их существует великое множество, и будет крайне неприятно, если выясниться, что из-за этого нельзя установить лампу.

Как самостоятельно заменить ксеноновую лампу

Процесс установки ксенона своими руками крайне прост и доступен любому автолюбителю.

Нужно лишь соблюдать простые правила и не пренебрегать техникой безопасности. Первое, что стоит сделать перед началом работы – отсоединить клеммы аккумулятора. Теперь можно приступать непосредственно к монтажу. Что понадобится для этого?

• Комплект, включающий ксеноновые лампы, блоки для розжига, провода, а так же крепёж;
• Ножницы;
• Крестовая отвёртка;
• Любое из двух средств фиксации – двухсторонний скотч либо хомуты;
• Так же возможно потребуется дрель, 22 миллиметровая фреза, гаечные ключи.

Не следует приступать к работе с влажными руками. Так же они должны быть сухими, не жирными. Это важно уже на первом этапе работы, когда потребуется заменить штатную галогеновую лампу на ксеноновую, которая прячется под защитной крышкой фары. Дело в том, что ксеноновые лампы крайне неустойчивы к кожному жиру и при попадании его на колбу могут выйти из строя значительно раньше. Поэтому во время замены касаться руками колбы нельзя.

Чтобы безопасно извлечь старую лампу, нужно отсоединить провода питания, и отжать фиксирующую ее пружину. Затем, высвободив ксеноновый световой элемент из защитной колбы, установить в цоколь. Зафиксировать с помощью все той же пружины и запитать. Для этого потребуется снять аккумулятор, провести провода под фиксирующей пружиной вывести под капотное пространство, и подсоединить клеммы к адаптеру питания. Необходимо так же подключить к лампе провода для блока розжига.

Следующий шаг – проделать отверстия в заглушках фар. Они будут нужны для прокладки проводов. Все зависит от материала, из которого сделаны заглушки. В резиновых их можно проделать с помощью ножниц. В металлических же придётся сверлить. Проще всего это сделать при помощи дрели с фрезой на 22 миллиметра.

В процессе установки ксенона своими руками замена ламп – самый трудоёмкий этап. Если он пройдён успешно, за остальные можно не волноваться. Так, подсоединить провода от блока розжига к лампам не составит труда, так как у каждого свой цвет. Его нужно будет ещё запитать от аккумулятора. Для этого к блоку подключается дополнительный провод и вставляется в тот же разъем, от которого питалась штатная лампа. Для каждой фары будет свой блок розжига, так что всю процедуру потребуется произвести два раза.

Провода под капотом не должны болтаться. Их нужно аккуратно уложить и скрепить стяжками. Те, которые не используются, а отсоединить не представляется возможным, нужно скрутить так, чтобы они не мешали.

После монтажа всех элементов проблем возникнуть не должно. Но правильность установки можно проверить по схеме, которая обязательно должна быть в инструкции. Чаще всего проблемы возникают при установке ксенона в оптику автомобилей с умной электроникой.

Случается, что лампа неправильно работает. Как правило, причина заминок в работе ксенона во время розжига или свечения – неравномерная нагрузка. Стабилизировать напряжение поможет реле.

Что такое биоксенон? Особенности установки

Биксеноновая лампа отличается от обычной тем, что снабжена особым электромагнитом. Он помогает контролировать силу свечения лампы. Это удобно в случае, когда переключиться на яркий дальний свет или тусклый ближний. Так же магнит позволяет продлить жизнь лампе, так как с ним она не всегда горит на полную мощность.

Ключевое отличие в процессе установки – наличие дополнительного контроллера напряжения, подсоединяемого ко всем трём элементам: аккумулятору, лампе, блоку рожига. Этот элемент управляет напряжением в проводке. Подробно останавливаться на процессе подключения не стоит, в основном здесь все так же, как в случае с обычными лампами. Стоит лишь остановиться на том, что к чему подсоединяется, расписать схему:

• Провода биксеноновых ламп и блоков розжига соединяются;
• Контроллер напряжения подключается к разъёму питания блока;
• Разъем электромагнита на лампе подключается контроллеру;
• Контроллер подключается к разъёму питания лампы трехконтактным разъёмом;
• Контроллер запитывается от аккумулятора автомобиля;
• Так выглядит схема подключения элементов при установке ксенона этого типа. Существует ещё один способ установки – в противотуманные фары.

Делаем противотуманные фары с ксеноновыми лампами

Процесс замены штатной лампы на ксеноновую в противотуманках практически не отличается от аналогичной процедуры с головными фарами. Лучше всего использовать для этого лампы с маркировкой 4300К или 5000К. Почему? Такие лучше всего показывают себя в условиях тумана или на мокрой дороге.

Чтобы заменить штатные лампы на ксеноновые, потребуется сначала получить доступ к световым элементам. Этот вид огней установлен чаще всего под фарами главного света, и доступ к ним открывается только, если снять бампер. Он держится на болтах, которые, кроме того, фиксируют передние колёсные арки. Теперь можно заменить лампы. Доступ здесь ограничен и, возможно, устанавливать ксеноновую лампу, не касаясь колбы, будет проблематично. Поэтому лучше использовать перчатки. Штатные световые элементы при этом отключаются.

Теперь, когда установка ксенона в противотуманки произведена, время подключать их к блоку розжига и блоку питания. Далее нужно разместить и подключить блок розжига. Лучше всего его поместить в пространстве под передним бампером или под капотом. Крепится устройство на двухсторонний скотч, можно так же зафиксировать хомутами, либо особыми средствами – если такие есть в комплекте с блоком. Место, куда оно будет помещаться, нужно выбирать тщательно.

Задача не только в том, чтобы оно туда поместилось, но и было хорошо защищено. Схема подключения проводов к устройствам и штатному блоку питания в противотуманках и фар основного света никак не отличаются.

Проверить работоспособность всей системы лучше всего до того, как она будет полностью собрана. Тогда останется возможность исправить «косяки», не расходуя время на сложную разборку. Если все хорошо, необходимо произвести настройку фар. Яркость должна быть приемлемой для водителя. Такой, чтобы световой поток хорошо освещал дорогу в темноте, с минимальным количеством не просматриваемых зон. В то же время, она не должна быть завышенной, чтобы фары не ослепляли встречных водителей. Здесь главное – безопасность.

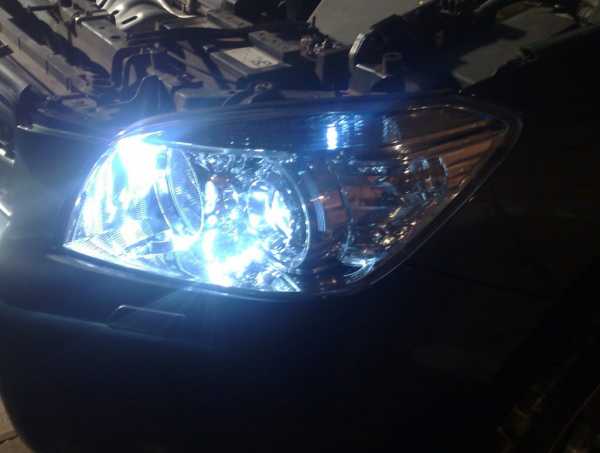

Результат работы – яркий свет фар, небесно-голубой или ярко-синий, который не только придаст автомобилю более эффектный облик. Самостоятельная установка ксенона впоследствии поможет водителю. Движение станет безопаснее. А так же автовладелец будет реже менять лампы.

Плюсы ксенона можно перечислять еще очень долго!

Что важного следует выделить из статьи

• Ксеноновые лампы в фары следует подбирать, исходя из того, в каких условиях она будет использоваться. Одни прекрасно подходят для освещения асфальта в противотуманках. Другие лучше ставить в фары головного света;
• При выборе комплекта ксенонов важно помнить: дороже – не значит лучше. В некоторых случаях можно пожертвовать, к примеру, компактностью в угоду качеству;
• Биксеноновые лампы во многом превосходят обычные ксеноновые лампы, так как позволяют регулировать яркость свечения. В то же время в комплекте к ним идет дополнительный блок, который занимает больше места под капотом;
• При установке ламп лучше пользоваться перчатками, так как этот тип осветительных приборов может выйти из строя, если прикоснуться к защитной головке;
• При подключении элементов комплекта важно соблюдать технику безопасности: то есть, делать это только с сухими руками и, предварительно отключив блок аккумулятор;
• Чтобы получить доступ к штатной лампе, не нужно полностью разбирать фару. Она прячется за особой заглушкой. Разборка потребуется только в случае, если возникнет желание произвести замену на противотуманных фарах.

Хочется верить, что информация, изложенная здесь, была полезна читателю. Удачи на дорогах!

Если статья была Вам полезна, можете поделиться материалом в социальных сетях:

rulikolesa.ru

Установка ксенона своими руками

Многие автовладельцы знают о преимуществах ксенонового освещения. Поэтому установка ксенона своими руками пользуется большой популярностью среди водителей. К осветительным приборам, устанавливаемым на автомобильную технику, предъявляются определенные требования. При желании установить новые лампы свои шаги необходимо сверять с требованиями законодательства.

Выбор ксеноновых фар
Современный рынок комплектующих на автомобили пестрит всевозможными предложениями. Что касается ксенона, то здесь лидерами рынка являются такие бренды, как Philips, Sho Me и другие именитые производители. Замена фар может производиться только на изделия типа «Н» (от Н1 и выше). При этом модифицировать бортовую проводку и ПО нет нужды.

Российские автомобилисты при установке ксенона своими руками должны придерживаться требований европейских стандартов, которые подразумевают наличие следующего оборудования на машине:

Коррекция фар в автоматическом режиме;
Омыватель оптики.
В стандартный комплект ксенонового оборудования входят следующие элементы:

1) 2 лампы;

2) блок розжига 2 штуки;

3) 2 предохранителя по 20 ампер каждый;

4) Провода для подключения к сети борт компьютера;

5) Крепежи на блок розжига;

6) Переведенная на русский язык инструкция, или руководство пользователя по монтажу и подключению оборудования.

Все вышеописанные процедуры – проверка соответствия требованиям, покупка фар с нормальной инструкцией, подготовка инструментов, — являются предпосылками к непосредственному монтажу ксенона и блока розжига на любимый автомобиль. Установить оборудование можно за полтора – два часа. После этого требуется регулировка (коррекция) фар. Выполнить последнюю операцию можно своими руками или посредством визита в сервисный центр, где есть соответствующий диагностический стенд.

Монтаж ксенона
Самостоятельная установка ксеноновой техники выполняется в несколько этапов по следующей схеме:

Демонтировать старую оптику. Лампы освободить от защитных крышек. Большую роль играет спектр действия оптики, т.е. на какой свет ставятся новые осветительные приспособления. Если требуется подключить блок и биксенон, необходимо снять обе крышки защиты;
Корпус фары нужно аккуратно просверлить, приготовить отверстие под проводку ксенона. В высверленное отверстие вставляется кольцо из высококачественной резины и происходит замена галогеновых ламп на новые, более современные источники света. После установки ксенон закрепляется;
Блок розжига монтируется в любом, удобном мастеру месте. Далее выполняется подключение этого блока и проводки ксенонового оборудования.
ВАЖНО: при подключении проводки особое внимание стоит уделить их степени натяжения, если требуется – проводка немного ослабляется.

Схема подключения ксеноновой техники должна вестись в строгом соответствии с инструкцией;
Когда лампы и блок розжига установлены, можно вернуть на место защитные крышки.
ВАЖНО: при монтаже блока розжига его необходимо расположить на удаленном расстоянии от мотора. Делается это для защиты от влаги. Производитель советует изолировать герметичное устройство полиэтиленовой пленкой, но смысла в этом нет.

Финал установки ксенона своими руками – коррекция фар.
И еще один момент – установка ксенона иногда сбивает с толку бортовую систему контроля, которая расценивает более низкую мощность фар как перегорание лапочек. Дело здесь вот в чем: галогеновые лампы потребляют 55 В, а установленная оптика – лишь 35. Если процедура осуществляется своими руками, мастер может обойти борт компьютер и установить обманки – своеобразные резисторы сети, компенсирующие разницу ватт. Стоит отметить, что некоторые программные обеспечения машин не воспринимают эти обманки и на приборной панели все равно высвечивается ошибка, прекращается подача питания к фарам.

Если описанная процедура вызывает какие-то вопросы технического плана, всегда можно посмотреть видео-материал на тему «как выполняется замена ламп бывалыми водителями» например, тут:

Преимущества биксенона
Многим водителям знакома ситуация, когда в темноте дорожное полотно недостаточно освещено. Установка новой оптики позволяет решить эту проблему, а выполнить процедуру можно своими руками даже любителю.

Установка более мощных галогеновых ламп не спасает ситуацию, потому что такие лампы быстро «сажают» аккумулятор. Провода также излишне нагреваются от такой оптики. Вариант бюджетный по сути, но не очень результативный по содержанию.

Альтернативой слепящим встречные машины галогеновым лампам на сегодняшний день являются обманки, биксеоновые и ксеноновые осветительные приборы. Замена старой оптики на биксенон – прекрасный способ экономии электроэнергии. Светоотдача от таких фар превосходит галогеновые аналоги в разы. Видео наглядно иллюстрирует разницу между современным и традиционным осветительным оборудованием:

Такие лампы обладают мощностью 35-50 ватт. Многие автолюбители уверены – замена оптики на биксенон является настоящим прорывом в автомобильном прогрессе.

Выбор оптики
Установка ксенона своими руками – финал большого дела, предшествует которому выбор оптимального варианта освещения. Замена галогеновых ламп на билинзы должна проходить постепенно. Первое, что требуется от мастера – знание цокольного типа своей оптики. Самый популярный сегодня цоколь маркировки «Н4».

Следующий аспект, нужный для выбора линз для машины, — их размеры. Измерить можно рулеткой или простой линейкой. Кстати, мерить нужно только саму лампу – ее ширину, высоту и глубину.

После этого нужно выяснить как снимается фара, это очень ценная информация для предстоящей манипуляции. Можно посмотреть в сети любое из выложенных видео – алгоритм снятия фары на нужной модели авто. Когда все сведения собраны, можно идти в магазин автозапчастей. Рынок сегодня предлагает 2 поколения биксеноновых линз — 1G, 3G. Второй вариант – всего лишь модернизация первого. Отличаются модули размерами, качеством освещения и некоторыми другими специализированными параметрами.

Если планируются замена галогеновых ламп и установка ксенона (либо ксенона), в магазин лучше идти с линейкой 20-30 см и своими данными о размерах цоколя и фары. Не стоит забывать, что базовая комплектация включает в себя блок розжига и расходные материалы для подключения (крепежи, провода и т.д.).

Напоследок стоит отметить, что оптика отличается цветом. Основная характеристика здесь – цветовая температура. Ксенон начинается с 4300 К (чистый белый) и заканчивается на отметке в 6000 К (сине-белый). Чтобы было с чем сравнивать, галоген обладает температурой цвета от 2700 до 3200 К (желтоватый).

ВАЖНО: работники ГИБДД недолюбливают автолюбителей с мощностью ксенонового освещения в 6000 К. поэтому, чтобы не дразнить стражей порядка, разумнее приобретать билинзы с температурой цвета 4300 К и устанавливать блок розжига в незаметном месте.

Процесс замены галогеновой оптики на ксеноновую или биксеноновую оправдывает себя качеством освещения, особенно в темноте. Езда с новым оборудованием отличается более высокой безопасностью, что само по себе – весомое преимущество!

carmend.ru

Установка ксенона своими руками (+ схемы, видео)

На любой автомобиль или транспортное средство, где обычно используются  галогенные осветители по типу Н, можно установить ксеноновое оборудование. Используемый цоколь не имеет значения, это может быть Н-1, Н-2 и др.

Одним из самых важных преимуществ галогенного освещения есть то, что не нужно менять проводку автомобиля. Маркировка  ксенона выглядит так – НID, а расшифровывается такая аббревиатура – высокоинтенсивный разрядный свет.

Самое важное в этом процессе – это правильно установить ксенон в фару. Для проведения данной операции Вам не понадобится отдельно искать детали, т. к. в комплект данной продукции уже входят необходимые детали.

Итак, в комплекте с ксеноновым оборудованием  также имеется: лампа- 2шт, блок розжига – 2 шт., приспособления для крепления блоков – 2 шт., предохранители – 2 шт., для подключения имеется комплект проводов, а также инструкция, если возникнут дополнительные вопросы о подключении системы. Установка ксеноновой системы не требует обязательного присутствия помощника, также этот процесс не займёт у Вас много времени, т. к. детали для монтажа уже имеются в комплекте, поэтому пройдет не более одного часа.

Начинаем работу с демонтажа фар. Затем нужно снять защитную накладку с задней части фары (ближний и дальний свет), если будете устанавливать биксенон, то снимаем две накладки защиты. Сверлим отверстия достаточного размера, чтоб через него протянуть провода ксенона. На проводе, который мы протянули,  есть специальное уплотнительное кольцо, оно защищает от влаги. Этим кольцом закрываем отверстие. Производим замену галогеновых лампочек на ксенон.

Подсоединяем провода к соответствующим разъемам на блоке  розжига. На коннекторах есть отметки, чтоб правильно подключить провода. Далее подаем питание на блок. Второй провод блока нужно подсоединить к общей проводке, на место галогенного освещения.

Читать также: запрещен ксенон или нет?

Ставим защитную накладку на место, монтируем фару. Блок розжига лучше ставить возле фары или в другом месте, но чтоб провода не натягивались. При этом его нужно ставить дальше от двигателя. Это должно быть место, где элементы не двигаются, и где не попадет вода.

Еще одна положительная сторона состоит в том, что при продаже автомобиля Вы с легкостью сможете снять данное оборудование и установить его на новую машину.

Установка ксенона своими руками видео

Похожие статьи

Opel Zafira Tourer 2013

1999 год ознаменовался первым появлением автомобиля Zafira в семиместном исполнении,…

Mercedes CLA-Class

Впервые Mercedes CLA-Class презентовали на Детройском автосалоне в минувшем году….

Сейчас читают:

awtocom.ru

Установка ксенона своими руками | TuningKod

Ксенон – это инертный газ, который дает мощный световой пучок при пропускании электрического заряда. Ксеноновые лампы светят ярким дневным светом, что позволяет освещать большую область дороги. Благодаря своей долговечности, эффективности и высокой устойчивости к физическим воздействиям ксенон завоевал огромную популярность среди автолюбителей во всем мире.

1 Как правильно подобрать ксенон на авто

Большинство современных комплектов ксеноновых ламп состоят из таких основных деталей как:

• Ксеноновые лампы
• Блоки розжига
• Крепления и контактные провода

Лампы с ксеноном отличаются маркировкой. Например, 5000К или 6000К. Данный индекс обозначает световую температуру ксенона, то есть яркость светового пучка, которым светит лампа. Для легкового автомобиля рекомендуется приобретать ксеноновые лампы на 5000-5500К, они светят ярким светом с голубоватым оттенком и отлично подходят для установки в головные фары.

Блок розжига ксеноновых ламп – это устройство, которое контролирует и подает напряжение. Данный блок может быть устроен по-разному, но чем более сложная схема блока розжига, тем надежнее будет работа ксеноновых ламп.

При выборе качественного комплекта ксенона следует обращать внимание на возможности штатных систем своего автомобиля. Например, в том случае если комплектация автомобиля не предусматривает наличия модуля контроля напряжения, то приобретать дорогостоящие комплекты не имеет смысла.

Лампы ксенон

Если под капотом вашего автомобиля нет достаточного пространства для установки стандартного блока розжига, то целесообразно приобрести комплект ксенона со специальным «слим-блоком».  Кроме того, перед приобретением ксеноновых ламп следует определить варианты штатных цоколей в фарах автомобиля.

Среди самых популярных производителей ксенона на авто можно выделить такие компании как:

•  Sho-Me
• AP Digital Ultra
• XENOTEX
• MTT
• IL-Trade

Таким образом, приобретая комплект ксенона одного из данных производителей можно быть уверенным в качестве ламп и их составляющих, однако полную гарантию может дать только производитель.

2 Процесс установки ксенона – пошаговое руководство

Для установки ксенона своими руками необходимо наличие следующих инструментов:

• Комплект ксеноновых ламп + блок розжига и крепления
• Набор стандартных отверток и гаечных ключей
• Двусторонний скотч, нож и хомуты
• Дрель и фреза на 20-25 миллиметров

При установке ксенона в головные фары автомобиля в первую очередь следует уделять внимание технике безопасности. Проводить работу по установке рекомендуется сухими и чистыми руками. В процессе установки запрещается касаться руками колбы ксеноновой лампы, а если контакт все же произошел, следует обезжирить поверхность колбы спиртовым раствором.

Перед началом работ в обязательном порядке необходимо отсоединить плюсовую клемму с аккумуляторной батареи. Помните, что во время подачи напряжения и запуска ксенон дает более 20 тысяч вольт электрического напряжения, поэтому во время работы следует быть максимально внимательным и осторожным.

Схема подключения ксенона

• Шаг 1. Для установки ксенона открутите защитную крышку с фары автомобиля и аккуратно достаньте из фары штатную галогеновую лампу, предварительно отключив от нее все провода и соединения. Как правило, лампочку фиксирует дополнительная пружинка, которую необходимо аккуратно отжать и извлечь лампу. Вместо штатной лампы вставляем ксеноновую из комплекта, предварительно сняв защитное покрытие с колбы. Провода соединения необходимо будет вывести через заглушку фары в подкапотное пространство для подключения к блоку розжига.

Открываем заднюю крышку фары

Устанавливаем лампу

Для доступа к фаре со стороны аккумулятора рекомендуется его снять. После установки лампочек следует подсоединить к ним клеммы от блока розжига. В заглушках фар необходимо проделать отверстия, через которые пойдут провода соединения лампочки и блока розжига. Если заглушки металлические, следует просверлить отверстие не более 2,5 сантиметров с помощью дрели и  соответствующей фрезы. Если заглушка из пластика, аккуратно вырезаем отверстие при помощи ножа.

Делаем отверстие в заглушке фары для проводов

• Шаг 2. Установка блока розжига. Для установки блока необходимо выбрать соответствующее место в подкапотном пространстве. Лучше всего подойдет место в непосредственной близости от обеих фар для более удобного подключения проводов. Закрепить блок розжига необходимо с помощью специальных хомутов из комплекта, либо просверлить несколько отверстий и закрепить блок на два самореза для обеспечения лучшей устойчивости.
• Шаг 3. Провода от блока розжига и ксеноновых ламп необходимо подсоединить, строго соблюдая полярность. Перепутать провода сложно, так как они имеют разный цвет, в данном случае черный и красный, где черный –  «минус», красный – «плюс». Для подключения блока розжига к штатной электросхеме автомобиля проведите отдельный провод и подсоедините его к разъему от снятой лампы. Проводку следует затянуть хомутами и дополнительно изолировать.

Прокладываем проводку

Проводка ксенона

Чтобы проверить правильность подключения ксенона необходимо действовать по инструкции, которая есть в комплекте. Как правило, схема подключения и проверки выглядит следующим образом:

Схема монтажа ксенона

Внимание! Для некоторых моделей автомобилей с бортовыми компьютерами целесообразно установить дополнительный стабилизатор напряжения, который будет распределять нагрузку на проводку в момент «разгорания» ксенона.

Ниже представлено видео по самостоятельной установке ксеноновых ламп от производителя IL-Trade со световой маркировкой 4700К и цоколем типа H7.

3 Установка биксенона в фары головного света

Биксеноновая лампа наполнена тем же инертным газом, но дополнительно оснащена специальным электромагнитом.  Данный соленоид регулирует фокусировку, что позволяет создавать как ближний, так и дальний ксеноновый свет. Таким образом, у водителя есть возможность регулировать световое напряжение и температуру во время движения автомобиля.

Принцип подключения биксенона своими руками аналогичен тому, что применяется при установке простых ксеноновых ламп. Единственное отличие – это  дополнительный контроллер, который подключается к аккумулятору и блоку розжига лампы.  В комплекте с биксеноновыми лампами всегда есть схема подключения ламп, которая выглядит вот так:

Схема монтажа биксенона

• Лампы биксенона подключаются к блоку розжига соответствующими проводами из комплекта
• В разъем питания блока подключается провод от контроллера.
• Третий провод от лампы – это разъем электромагнита, который также необходимо подключить к контроллеру
• Провод от контроллера подключается к аккумуляторной батарее с соблюдением полярности

После установки биксенона в фары головного света необходимо провести регулировку света фар. Правильно отрегулированные биксеноновые фары не слепят встречные автомобили и, как правило, не вызывают проблем с сотрудниками ДПС.

tuningkod.ru
