виды, устройство и схема подключения
Один из наиболее сложных маневров при управлении автомобилем – это задний ход. Но хотим мы того или нет, применять подобный режим движения приходится постоянно, особенно при парковке авто. Чтобы обезопасить управление машиной при такой ситуации, и родился парктроник.
Что он собой представляет, и каково устройство парктроника
У подобного устройства много названий. Его называют и парктроник, и парковочный радар, и парковочный сонар. Из этих названий становится ясен принцип его работы – обнаружение препятствия, измерение расстояния до него и предупреждение водителя. Происходит подобное следующим образом – когда включается задний ход, начинает излучать генератор ультразвука, входящий в состав парктроника.
В случае появления по пути движения автомобиля или рядом препятствия, от него появляется отраженный сигнал, который воспринимает схема парктроника. По времени запаздывания такого сигнала система определяет расстояние до препятствия и предупреждает об этом водителя авто с помощью средств сигнализации и индикации
Какой бывает система парктроник
Для понимания, что собой представляет подобное устройство, достаточно взглянуть на рисунок:
В его состав входят:
- электронный блок;
- датчики, размещаемые на бампере авто;
- устройство отображения и индикации.
Это достаточно укрупнённое изображение, но оно позволяет понять, что собой представляет изделие. Существующие виды парктроников достаточно разнообразны и многочисленны. Можно определить такие признаки, по которым они различаются между собой:
Число подключаемых датчиков. Их может быть два, а может быть и восемь. От количества зависит возможность обнаружения препятствия при маневрировании задним ходом и стоимость самого парктроника. Если авто оборудовано двумя датчиками, то вероятность того, что препятствие останется незамеченным, довольно велика. Если же устройство содержит восемь датчиков, то вероятность ошибки минимальная.
Способ отображения расстояния. Система может использовать индикаторы расстояний с одной шкалой, с двумя шкалами и цифровым отображением расстояния до препятствия.
Средство отображения информации. У парктроника данные, которые получает устройство в результате его работы, могут отображаться на:
- специальном устройстве;
- жидкокристаллическом дисплее;
- ветровом стекле;
- зеркале заднего вида авто.
Способ передачи информации к электронному блоку управления от датчиков. Такая система, как парктроник, может использовать для этих целей передачу данных как по кабелю, так и по радиоканалу.
Применение дополнительных устройств. Есть специальные системы, которые в своей работе используют дополнительно видеокамеру, обеспечивающую отображение пространства сзади авто в зеркале заднего вида. Считается, что такой парктроник с камерой заднего вида создает возможности для наиболее безопасных условий при маневрировании задним ходом. При этом не стоит забывать, что хотя на автомобиле установлен парктроник, зеркало заднего вида так же, с не меньшей эффективностью, позволяет вовремя оценить наличие препятствий позади машины.
Места расположения датчиков. Первоначально планировалось располагать их только на поверхности заднего бампера авто, но в последующем система парктроник стала использовать и датчики, установленные на переднем бампере.
Как подключить парктроник
Задача эта ответственная, но ее вполне возможно выполнить собственными силами, следуя инструкции. Как правило, схема подключения требует соединить датчики, устройство отображения и электронный блок. Его обычно устанавливают в багажнике авто на любом удобном месте.

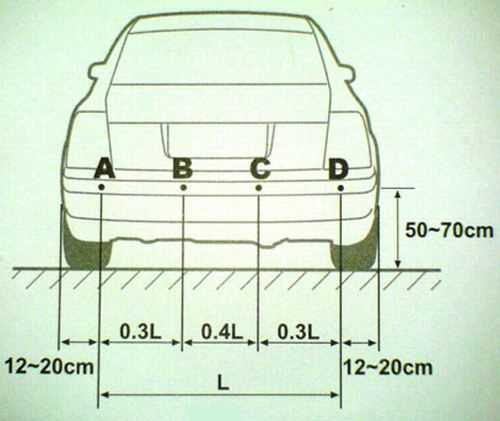

Следующей задачей схема подключения предполагает установку датчиков. Если их планируется больше двух, то в первую очередь устанавливаются крайние, на радиусах изгиба заднего бампера, затем ставятся остальные на одинаковом расстоянии. Перед их установкой подготавливают поверхность, очищая ее от пыли и грязи, и уже после этого на ней производят разметку на поверхности заднего бампера, где они будут располагаться. Система обычно предусматривает определенное расположение датчиков заднего вида, в том числе, как правило, необходимо выдержать расстояние от земли пятьдесят сантиметров.
В намеченных местах заднего бампера просверливаются отверстия, в которых затем устанавливаются датчики. Чтобы система в дальнейшем работала надежно, их дополнительно крепят к бамперу при помощи клея или герметика. После этого надо подключить датчики к блоку управления, как предусматривает схема парктроника. Если устройство отображения планируется располагать на передней панели или на зеркале заднего вида, то провода для подключения надо будет прокладывать под обшивкой салона, для чего придется ее снимать.
Парктроник для авто, его возможные отказы и неисправности
Как правило, причинами неисправностей парктроника служат отказы датчиков и проводов в жгутах. Конечно, не исключено, что отказ произошел в электронном блоке управления, из-за чего сама система парктроник или прекратила работать, или работает с нарушениями. Но такой отказ является достаточно редким.
Например, внешним проявлением отказа порой может служить продолжительный писк, который выдает система без всяких видимых поводов. В этом случае возможной причиной может быть забрызгивание датчика заднего вида грязью, после устранения загрязнения парктроник сможет работать, как раньше. Другой причиной может служить замыкание отдельных проводов, которыми выполнено подключение к центральному блоку датчиков. В этом случае правильная схема работы изделия будет нарушена, и для восстановления его работоспособности потребуется проведение диагностики.
Так же будет проявляться замыкание влагой проводов для подключения датчиков, вследствие чего правильная схема прохождения сигналов нарушится. Однако после просушки проводов, работоспособность должна восстановиться.
Само по себе такое устройство, как парктроник, нельзя считать обязательным элементом автомобиля, но тем не менее, оно оказывается полезным при выполнении сложных маневров, особенно для начинающих водителей. Парктроник может быть разного вида и конструктивного исполнения, но в любом случае для его работы требуется подключение датчиков заднего обзора.
znanieavto.ru
Принцип работы и устройство парктроника
Каждый водитель из своей практики особенно первые месяцы после получения прав на управление транспортным средством может вспомнить проблемы с парковкой машины. Липкий пот, покрывающий спину, сжатые пальцы на руле и полная беспомощность при боковой парковке машины.
Зачастую знания, полученные в автошколе, оказываются недостаточными для того, чтобы свободно парковаться особенно, когда места катастрофически мало. Необходимо филигранно управлять машиной, чтобы поставить автомобиль на свободное место и не допустить ДТП.
Именно поэтому зачастую новички вынуждены оставлять машину далеко от необходимого им места именно по причине невозможности припарковаться среди плотных рядов транспортных средств. Только через многие годы практики приходит уверенность, и водитель может свободно парковать машину даже на ограниченном пространстве.
Как показывает практика, наибольшие сложности возникают с боковой парковкой автомобиля. Развитие современных автомобильных технологий позволило снять эту проблему. Установка парктроника позволяет водителю забыть о проблемах с парковкой. Былые страхи и неуверенность остаются позади. Парктроник – это электронные уши и глаза современного водителя.
Принцип работы парктроника
Ранее водители скептически относились к установке этого прибора и сомневались в его эффективности. Время шло, и уровень доверия к прибору существенно повысился, особенно на фоне увеличения эффективности его работы. Всё большее количество современных автомобилей с конвейера оснащается парктроником.
Принцип работы парктроника прост и незамысловат. С этим может разобраться даже школьник. Главным элементом системы является ультразвуковой датчик. От их количества зависит эффективность и надёжность работы всей системы.
Принцип работы электронной системы следующий:
- Во время работы датчик, расположенный на заднем бампере машины непрерывно излучает ультразвуковой сигнал. Если посланный сигнал встречает препятствие на пути движения машины, он возвращается обратно. Время, требующееся для отражения посланной ультразвуковой волны, показывает расстояние до препятствия.
- В среднем датчик способен фиксировать препятствия до 2-х метров от автомобиля. Если препятствие расположено на расстояние более 2-х метров его можно будет увидеть в зеркала заднего вида.
- Парктроник начинает свою работу после того как, водителем будет включена задняя передача. В последнее время всё большую популярность набирать парктроники работающие в неавтоматическом режиме. Они удобны при движении в крупном населённом пункте при плотном автомобильном потоке. Автоматические электронные устройства в этом случае постоянно издают предупреждающий сигнал, который очень сильно раздражает водителя.
Устройство парктроника
Парковочное устройство для предупреждения водителя использует звуковые и световые элементы. Это очень удобно, так как водитель может достаточно быстро сориентироваться и принять решение.
Можно выделить следующие основные элементы парковочной системы автомобиля:
Электронный блок управления.
Получает и обрабатывает сигналы от ультразвуковых датчиков. Центральное ядро парктроника. Среди основных задач является своевременное предупреждение водителя о неисправности отдельных датчиков или всей системы.
Датчики.
Обеспечивают своевременное обнаружение препятствий и передают информацию на электронный блок управления. Размещать их можно как на заднем, так и переднем бампере автомобиля. Принцип их работы основан на использовании ультразвукового сигнала.
Звуковое устройство.
Устанавливается в салоне транспортного средства. Как правило, фиксируется под зеркалом заднего вида. При обнаружении датчиками препятствия издаёт звуковой сигнал. Отдельные модели показывают расстояние до препятствия.
Различные модели парктроника могут различаться между собой по количеству установленных датчиков. Минимальное количество датчиков не менее двух штук. Чем больше датчиков, тем выше точность работы парктроника.
Виды парктроников
На рынке представлено большое количество моделей, отличающихся между собой стоимостью и эффективностью работы. Специалисты рекомендуют отдавать предпочтение продукции известных производителей.
Задний тип.
Установлены на заднем бампере автомобиля. Активируются при включении задней передачи. Минимальное количество датчиков необходимых для функционирования системы- это два. Чем больше монтируется датчиков, тем выше точность работы парктроника.
Передний тип.
Рекомендуется устанавливать передний тип датчиков, когда водитель ещё плохо «чувствует» свой автомобиль. Зона действий передних датчиков очень широка и позволяет контролировать пространство сбоку машины.
Комбинированный тип.
Датчики монтируются спереди и сзади автомобиля. Достаточно популярный тип устройства обеспечивающий максимальный контроль пространства вокруг транспортного средства. Вероятность ДТП при парковке машины снижена до минимального уровня.
Способы крепления датчиков парктроника на бампере
Способы монтажа парктроника на автомобиль разнообразны и позволяют максимально установить датчики для обеспечения полного контроля пространства возле транспортного средства. Необходимо отметить, что зачастую способы монтажа датчиков различаются между собой в зависимости от модели парктроника.
Врезные
Для установки датчика высверливается в бампере отверстие. Монтируется устройство заподлицо. Эстетический вид бампера не портится выступающими сторонними элементами. Самый распространённый и удобный способ монтажа ультразвуковых датчиков.
Накладные
Датчики парктроника клеятся на поверхность бампера. Многие автолюбители не доверяют подобному способу монтажа. Они считают, что рано или поздно датчик отклеиться и потеряется .Устанавливать датчики этого типа можно самостоятельно без посторонней помощи. Используются, как правило в дешёвых системах.
Как выбрать и купить парктроник?
Выбирая парктроник необходимо помнить, что не всегда дешёвые или дорогие модели могут быть однозначно хорошие или плохие. Выбирая модель необходимо почитать как можно больше отзывов и получить действительно объективную оценку модели.
Выделяют следующие популярные среди автолюбителей парктроника:
1. Ultravox D-104B.
Популярная среди потребителей модель парктроника. В комплекте имеется 4 датчика, связь проводная. Тип установки модели является комбинированным. Зона обнаружения препятствия до 1,5 метра. Используется светодиодный дисплей.
2. ParkMaster 32/33-8-A.
В комплекте системы идёт 8 ультразвуковых датчиков. Имеется 2 дисплея, которые можно установить в любом удобном для водителя месте. Тип установки комбинированный. Зона обнаружения препятствия до 2-х метров.
3. INCAR PT-208B.
Удобный и надёжный в эксплуатации прибор. В комплекте идёт 8 датчиков. Система установки комбинированная. Обладает защитой от пыли и влаги. Диапазон работы устройства до 1,8 метра.
Заключение
Выбирая парктроник необходимо отдавать предпочтение известным брендам, которые заботятся о своей репутации. Это надёжные, долговечные и эффективные модели обладающие солидным запасом прочности.
Спасибо за внимание, удачи вам на дорогах. Читайте, комментируйте и задавайте вопросы. Подписывайтесь на свежие и интересные статьи сайта.
Это интересно
www.avtogide.ru
Дешевый электромагнитный парктроник: что это и как работает?
В общем, совершенно неясно, как такому гаджету можно всерьез доверить целостность своего (и чужого!) авто…
Монтаж ленточного парктроника
Ленточный парктроник многих привлекает мнимой легкостью установки и отсутствием необходимости сверлить накладку бампера. Но, как ни странно, смонтировать электромагнитное ленточное устройство не менее (а, может, и более!) трудоемко, нежели классическое ультразвуковое…
Во-первых, для установки ленты скорее всего придется полностью снять бампер. Если мы говорим о самостоятельной установке, без использования услуг профессиональных инсталляторов, то для среднестатистического гражданина процесс снятия бампера гораздо более сложен, нежели проделывание четырех дырок в нем сверлом-«чашкой» по шаблону, найденному в интернете для вашей модели авто.
Арматурные работы – это, конечно, не горшки для богов, но все же нужно иметь достаточно прямые руки, чтобы снять/поставить бампер аккуратно, не сломав разнообразные фиксаторы, пистоны и еще что-нибудь попутно… К слову, и профессионалы не придут в восторг от заказа на такую услугу – уверен, за инсталляцию ленты электромагнитного парктроника они заломят не меньше (а, может, и больше!), чем за ультразвуковую «классику»…
Для чего нужно снимать бампер? Дело в том, что по открытой и доступной нижней внутренней кромке бампера клеить ленту нельзя – слишком низко от земли, будут срабатывания-помехи. Лента должна проходить по центральной линии бампера, примерно в полуметре от земли. А на этом месте бампер вплотную прижат к пенопластовому буферу удара, а тот в свою очередь – к кузову (возможны варианты, но именно так это выглядит на большинстве массовых седанов и хэтчбеков).
Снимаем бампер и для начала моем его изнутри и сушим. На грязь и влагу клеить что-либо на двусторонний скотч, даже такое легкое, как алюминиевая лента, нежелательно. В общем, процедура заставит повозиться – при том, что ультразвуковой парктроник даже без особых навыков и практики монтируется за пару-тройку часов, хоть зимой, хоть летом!
Принцип действия
Этот раздел – для тех, кому любопытен не просто алгоритм действия прибора, но и его схемотехника. Небольшое занудство – желающие могут его пропустить и сразу перейти к выводам.
Мы не пытались отрисовать схему устройства, чтобы детально её проанализировать, но даже беглым взглядом кое-что все же удалось оценить. На плате парктроника виден популярный и широкораспространенный восьмибитный контроллер Atmel AT89C2051-24PU и колебательный контур на частоту (предположительно) несколько десятков килогерц. К контуру подключена «антенна» – та самая полоска алюминиевой фольги.
