Тонировка автомобиля по ГОСТу — как ее сделать и не попасть под штрафы



Тонировка стёкол автомобиля широко распространена среди автолюбителей, при этом независимо как от вида, марки, стоимости машины, так и возраста и статуса самого владельца авто.

Тонировка не только добавит любому автомобилю элегантности и стиля, но и не пропустит солнечные лучи, создавая приятное затемнение в салоне, а также надёжно спрячет содержимое салона от чужих взглядов, что немаловажно при наличии в авто ценных вещей или аппаратуры.

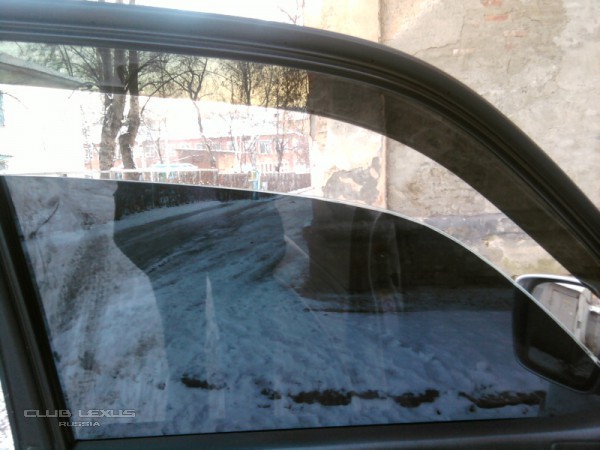

Тонировка стекол автомобиля

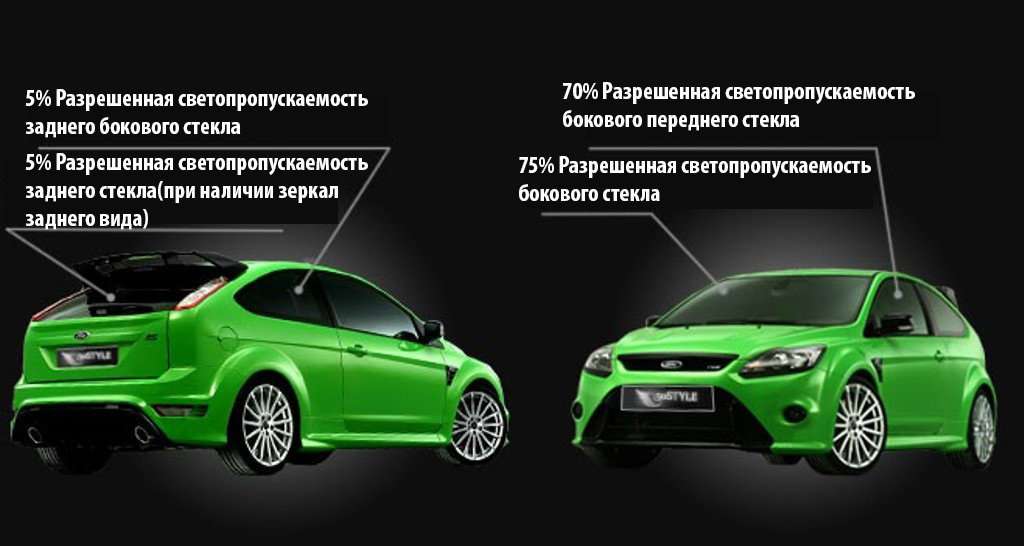

Разрешённая тонировка стёкол автомобиля по ГОСТ

Рассмотрим, какая тонировка стёкол автомобиля разрешена:

1. Тонировка задних стёкол автомобиля.
2. Тонировка задних боковых стёкол.
3. Небольшая полоса прозрачной пленки на верхней части лобового стекла (для легковых автомобилей она должна быть не более 14 см.)
4. Если светопропускание превышает 70%, то возможно тонирование любого автомобильного стекла.

Нанесение тонировочной плёнки на стёкла машины происходит с учётом ГОСТа 5727-88. Согласно требованиям ГОСТа ветровое стекло должно пропускать от 75% света, остальные – более 70%. При этом тонировка машины не должно искажать цветовое восприятие водителя. Ограничений на способность пропускать свет для полос на верхней части лобового стекла не предусмотрено.

Как проверить светопропускную способность тонировки машины? Следует помнить, что даже в новом автомобиле не гарантировано светопропускание 100%. Например, лобовое стекло иномарки имеет светопропускную способность 70-98%. Из этого следует, что допустимая тонировка по ГОСТ возможна только на 5%, для боковых передних стёкол – на 30%. Остальные — по желанию.

Для проверки параметров разрешённой тонировки также можно воспользоваться формулой:

Например, светопропускная способность стекла равна 95%, тонировочной пленки = 70%.
Тогда считаем: 0.95 * 70 / 100 = 0.665 или 66,5%

Превышение предельного уровня тонировки грозит тем, что ваш автомобиль не пройдёт технический осмотр, в худшем случае – штраф.

Особенности тонировки окон

Первое, что необходимо сделать — выбрать плёнку. Обратите внимание на качество плёнки и её тон. Если она не плотная, то, скорее всего, вы не получите ровной и гладкой поверхности стекла. С особенной осторожностью следует отнестись к дешёвым вариантам — они, как правило, невысокого качества и, следовательно, добиться нужного результата будет сложно.

Цвет плёнки важен не меньше, и это не только из-за эстетических соображений. Да, оттенок должен сочетаться с цветом кузова авто, а так как оттенков немало, то процесс выбора для некоторых может немного затянуться. Однако намного важнее сможете ли вы пройти техосмотр, оклеив машину выбранной плёнкой. Например, если вы выберете слишком тёмный тон, то никто не сможет гарантировать, что вы избежите штрафов. Учитывайте это, делая выбор, и не забудьте попросить документы и сертификаты на продукцию прежде, чем покупать плёнку.

Тонировать автомобиль можно техцентре — быстро и недорого. Для тех же, кто не привык обращаться в автосервис и хочет сделать тонировку автомобиля своими руками, настоятельно рекомендуется внимательно отнестись к этому процессу и изучить его детали и нюансы. Если вы думаете, что здесь нет ничего сложного — просто наклеил пленку и дело готово, то вы ошибаетесь. Этот процесс требует аккуратности и внимания.

Итак, вы планируете тонировать окна автомобиля. С чего начать?

Запаситесь необходимыми средствами для тонировки. Не торопитесь и не пренебрегайте отдельными этапами процесса — все должно быть сделать по правилам и аккуратно. Даже качественная плёнка может неплотно прилегать к стеклу, если нанести её неправильно.

Этапы тонирования стёкол

Тонировка стёкол машины — кропотливый процесс, поэтому запаситесь временем и терпением.

Для тонировки вам понадобится:

• тонировочная пленка
• фен (строительный или бытовой)
• резиновый шпатель
• канцелярский нож
• линейка
• жидкость для мытья стекол
• пульверизатор
• чистая сухая тряпка без ворсинок
• тёплая вода
• шампунь.

Процесс включает в себя следующие этапы:

1. Снимите уплотнители и хорошо протрите стекла. Очистите их с помощью жидкости для мытья стёкол, в особенности уделяя внимание углам, т.к. они, как правило, наиболее загрязнены. Стеклоочиститель также обезжирит поверхность, что позволит добиться ровного нанесения плёнки. Вам будет удобнее выполнить этот пункт, если вы снимите стёкла с авто.
2.  Насухо вытрите стёкла.
3. Снимите размеры и нанесите их на плёнку. Сделайте выкройку, оставляя 0,5 см по краям.
4. Приготовьте мыльный раствор, размешав шампунь в тёплой воде.
5. С помощью пульверизатор нанесите раствор на стёкла и начинайте переносить плёнку с листа. Лучше начинать нанесение с верхнего угла, медленно продвигаясь вниз. Важно не допустить попадания воздуха и пыли под плёнку.
6. Когда закончите нанесение, приступайте к разглаживанию поверхности и равномерному распределению тонировочного материала. Шпателем от центра к краям выгоняйте пузырьки воздуха и остатки раствора.
7. Подсушите все феном. Оставьте досыхать (это займет не менее 3-х часов — обычно 7-8 часов).
8. После полного высыхания осторожно срежьте ножом лишний материал по краям. Плёнка не должна доходить до края примерно 2мм.

Возможно такое, что с первого раза у вас не получится нанести тонировочный материал равномерно и убрать все пузырьки, особенно если у вас нет опыта. В этом случае попробуйте сначала затонировать небольшое обычное стекло. Если вы сомневаетесь в качестве результата, который получите после проведения всех необходимых манипуляций и, тем более, если «пробники» на простом стекле не оправдали ваших ожиданий, то самостоятельная тонировка может скорее навредить, чем поможет сэкономить. Тонировка стоит недорого, однако это поможет сэкономить вам достаточно много времени на изучение и саму работу. Кроме того, тонировка в автосервисе проводится по ГОСТу, поэтому вы можете быть уверены, что никакие штрафы вам не страшны.



Разрешена ли тонировка на лобовое и передние стекла и какая именно?

Узнать о том, разрешена ли тонировка автомобилей и в каких случаях, наверняка, будет полезно для многих владельцев машин. Автолюбители любят такое покрытие стекол не только за то, что оно помогает скрыть внутренний интерьер и всех пассажиров. Тонированные стекла увеличивают сопротивляемость к механическим повреждениям, смягчают резкое освещение встречных машин, защищают салон от выгорания.

Плюсы тонирования

К несомненным положительным моментам в использовании тонированных стекол относится:

1. Стопроцентное отражение ультрафиолетовых лучей является гарантией от выгорания внутреннего «убранства» автомобиля.
2. Салон не перегревается в жару, поскольку 70% тепловых лучей не проникают внутрь авто, задерживаемые тонировкой.
3. Защита лобового стекла от слепящих фар встречного транспорта.
4. Повышение прочности и сопротивляемости механическому воздействию (ударам, попаданию предметов и т.п.).
5. Сокрытие от глаз потенциальных преступников ценных вещей, ключей, документов, находящихся в автомобиле.
6. Снижение воздействия на водителя бликов солнца, что увеличивает безопасность движения в разы.

Нормативные документы

Несмотря на видимые преимущества, тонирование стекол автомобиля – тема неоднозначная. Разрешена ли тонировка можно узнать, обратившись к законодательным актам, регулирующим этот вопрос. Правила дорожного движения говорят о том, что любой вид покрытия стекол (лобового, бокового, заднего), изменяющий (в худшую сторону) их прозрачность, может стать основанием для запрета использования автомобиля.

Основным регламентирующим документом по автомобильному стеклопокрытию является ТС «О безопасности колёсных транспортных средств». Этот технический регламент был принят к исполнению с первого января 2015 года.

Требования прошлых документов к стеклам автомобилей остались практически без изменений, хотя большинство владельцев машин ждали смягчения некоторых моментов в этой области.

Вот как трактует четвертый раздел техрегламента основные положения, касающиеся обзорности автомобильных стекол:

• стекла должны быть установлены по рекомендациям завода-изготовителя авто;
• нельзя применять на стеклах предметы или покрытия, которые снижают видимость дороги, тем самым способствуя возникновению аварийной ситуации;
• стекла на передних дверях должны пропускать не менее 70% света, это касается и лобового стекла;
• задние стекла можно затонировать как угодно, но при условии установки на машине боковых зеркал заднего вида;
• лобовое стекло можно снабдить вверху полоской для защиты от света, но не шире 14 см;
• любая тонировка зеркальным способом запрещена;
• не допускается наличие трещин в районе стеклоочистителей ветрового стекла;
• окрашенные стекла не должны кардинально менять цвета, особенно это касается цветов светофора, а также фонарного освещения и белого и голубого цветов.

Один из главных аргументов законодателей, выступающих  против тонирования стекол, будь то передние или лобовое, – забота о безопасности всех участников дорожно-транспортного движения. Существуют законодательные акты, которые допускают делать автомобиль сильно тонированным – это разрешено для машин специальных служб.

Как проверяют тонировку стекол?

Светопропускная способность стекол – один из показателей, который контролируется при прохождении технического осмотра автомобиля. Состояние стекол должно проверяться специальными приборами – тауметрами. Наиболее часто организации, занимающиеся проверкой технического состояний машин, пользуются устройствами марки «Блик».

Автовладелец вправе потребовать от проверяющего специалиста сертификат на прибор. Государственные органы сертификации выдают свидетельства, в которых ежегодно фиксируется дата проверки.

Прибор также должен быть оснащен этикеткой, где прописана дата следующей проверки. У проверяющего еще должна быть личная пломба, при отсутствии которой владелец автомобиля может оспорить показания прибора. Очень интересно, что светопропускную способность можно измерять не только днем, но и ночью. Но есть некоторые факторы, которые могут изменить показания прибора «Блик» — низкая влажность воздуха (во время тумана, например), температура воздушной среды ниже 10 градусов Цельсия. Устройство показывает на дисплее не степень тонирования, а какая у света способность проходить через стекло.

Ваши действия

Что делать, если вы не согласны с показаниями прибора и не хотите платить штраф, назначенный за нарушение тонирования автомобиля?

• Во-первых, нужно в течение десяти дней с момента проверки написать жалобу в форме заявления в ГИБДД. Представители этих органов должны назначить время и место, удобное для вас, и провести обследование повторно.

• Во-вторых, не возбраняется за это время привести стекла в норму и тем самым избавить себя от уплаты штрафа.

Если вы делаете тонирование в автосалонах, то после проведенной работы специалисты должны предоставить вам сертификат, подтверждающий соответствие необходимым стандартам. Желательно держать этот документ в автомобиле, чтобы в случае необходимости показать его сотрудникам ГИБДД.

Неважно, какая тонировка, каким способом затемненное покрытие нанесено на стекло (напылением, наклейкой пленки или полной заменой), главное – соответствие стандартным нормативам.

Приказ МВД РФ № 329 и «Наставлениям по работе ДПС ГИБДД МВД РФ» не разрешает своим штатным работникам проверять техническое состояние автомобиля, в том числе и на тонирование, если у водителя есть действующий талон о прохождении техосмотра. Наличие талона – своего рода гарант, защита от проверок гибедедешников.

Нужно ли нарушать закон?

Для того чтобы не «нарваться» на штраф, но все-таки сделать салон темным, можно воспользоваться такими несложными советами:

• не использовать непроверенные и несертифицированные материалы;
• иметь на руках документ, подтверждающий соответствие ГОСТам;
• использование шторок;
• установка съемного затемненного стекла.

Интересное по теме:

Что такое атермальное остекление

Стандартное оконное стекло предназначено для проникновения в помещение солнечного света и одновременной защиты от холода, ветра, пыли, осадков, запахов.

Если же стекло имеет какие-либо особенности – покрытие в виде пленки или напыления, добавки в составе самого стекла, производство по специальной технологии, то оно может выполнять дополнительные функции.

Например, препятствовать потерям тепла или, напротив, защищать от жары. Теплозащитные стекла, поглощающие или отражающие значительную долю солнечной энергии, называются еще атермальными, препятствующими нагреву.

Что такое атермальное остекление

Атермальное остекление – это остекление теплозащитными стеклами с повышенным коэффициентом теплопоглощения.

Такое стекло поглощает не меньше половины тепловой энергии (излучения инфракрасного спектра), в результате сильно нагревается, но постепенно отдает эту энергию назад в окружающую среду, а внутрь помещения поглощенное и отраженное тепло не проникает.

Стекла с атермальной пленкой инфракрасное излучение поглощают, а ультрафиолетовое отражают, что тоже способствует теплозащите.

Технология эта достаточно новая, и часто потребители путают атермальные стекла с тонированными. Технология производства атермальных стекол значительно сложнее и дороже технологии тонирования, это высокотехнологичный процесс, осуществление которого в кустарных условиях невозможно.

Теплозащитные характеристики стекла обуславливаются добавкой в расплавленную стекольную массу особых присадок – ионов серебра, оксида железа. Эти добавки практически незаметны, но дают легкий эффект окрашивания, стекло может приобретать голубоватый или зеленоватый оттенок, а различим он обычно при взгляде под определенным углом. При взгляде через очки с поляризацией такое стекло выглядит фиолетовым.

Есть ряд признаков, позволяющих отличить настоящее атермальное стекло от подкрашенного.

• Маркировка Overtinted или Tinted.
• Высокое качество, идеальная обработка кромок – такие стекла выпускают только солидные производители, внимательные к деталям.
• Слабый оттенок – обязательный признак атермального стекла, но только на него полагаться не следует, он может быть результатом подкрашивания, тонирования в массе.

Разные производители выпускают 2 основных вида атермального стекла, различающихся теплопоглощающими и светопропускными характеристиками:

• Tinted – стекло с умеренным теплопоглощением, причем лобовое стекло пропускает от 81% света, а переднее боковое не менее 80%.
• Overtinted – усиленное теплопоглощение, максимальный температурный комфорт, но светопропускная способность немного ниже – от 72% для передних боковых и от 78,5% для лобовых стекол.

Помимо добавления присадок в стекломассу теплозащитный эффект может быть достигнут за счет наклеивания на стекла атермальных пленок, они поглощают больше тепла, но зачастую снижают светопропускную способность стекла сильнее, чем присадки.

Атермальные пленки

Если присадки добавляются в массу стекла в процессе его производства, то атермальные пленки наклеиваются уже на готовое стекло. Это многослойная полиэфирная пленка с диэлектрическим покрытием и металлизированным напылением (частицы золота и серебра), играющим роль селективного зеркала.

Такие пленки являются самоклеящимися и предназначены для наклеивания на стекло изнутри (со стороны помещения или автомобильного салона).

Они пропускают значительную часть излучения видимого спектра (кроме тонирующих), при этом отражают до 100% ультрафиолетового излучения и поглощают значительную часть (41-92%) инфракрасного. Такие пленки могут иметь разный оттенок.

• AIR 75 Solartek пропускает 75% видимого света, при этом поглощает 90% тепловой энергии и отражает 99% ультрафиолетового излучения.
• JOHNSON IR 70 – пленка с дымчатым оттенком, пропускает 73% видимого света, поглощает 47% ИК излучения, отражает 100% УФ излучения.
• Sun Control ICE COOL 70 – пленка голубоватого и зеленоватого оттенка, пропускает 72% видимого света, поглощает 92% ИК излучения, отражает 100% УФ излучения.
• Sun Control ICE COOL 80 – пленка голубоватого и зеленоватого оттенка, пропускает 78% видимого света, поглощает 78% ИК излучения, отражает 100% УФ излучения.
• Armolan Spectrum 80 – пленка голубоватого оттенка, пропускает 80 % видимого света, поглощает 41% ИК излучения, отражает 97% УФ излучения.
• USB Nano Blue 60 – пленка голубоватого оттенка, пропускает 46% видимого света, поглощает 64% ИК излучения, отражает 90% УФ излучения.
• ULTRA VISION «Хамелеон» – пленка с базовым фиолетовым цветом и богатой гаммой оттенков на выбор, пропускает 73-83% видимого света, поглощает 69% ИК излучения, отражает 100% УФ излучения.

Что такое атермальное остекление в автомобиле

Чаще всего об атермальном остеклении говорят применительно к остеклению автомобилей. Поскольку пространство автомобильного салона ограничено, под воздействием солнечных лучей температура внутри быстро повышается. Это достаточно неприятно по ряду причин:

• жара и духота в салоне дискомфортна и даже опасна для здоровья водителя и пассажиров, возможен тепловой удар;
• избыток солнечной энергии приводит к преждевременному износу внутренней отделки – обивка выгорает, отдельные детали при сильном нагреве могут даже расплавиться, деформироваться;
• повышаются расходы на кондиционирование и нагрузка на кондиционер.

Для минимизации негативных последствий воздействия солнечного света устанавливают специальные стекла, в значительной мере поглощающие тепловую энергию, но пропускающие излучение видимого спектра – атермальные.

Такое стекло обеспечивает умеренное или высокое теплопоглощение в сочетании с достаточно высоким уровнем светопропускания. В первую очередь рекомендуется устанавливать атермальные лобовые и передние боковые стекла, поскольку большая часть тепловой энергии проникает в салон через них.

Атермальные стеклопакеты

Атермальные стекла с присадками используются преимущественно в автомобилях, а в составе стеклопакетов для остекления зданий могут применяться оклеенные атермальными пленками стекла.

Для автомобильных пленок важен коэффициент светопропускания не ниже предусмотренного ГОСТом (минимум 75 % для передних боковых и 80% для лобовых стекол). Многие атермальные пленки даже при наклеивании на белое стекло, а тем более на бутылочное, пропускают меньше света.

Для архитектурных пленок это не столь существенно, владелец помещения может сам определить, какая светопропускная способность стекол ему требуется.

Поэтому ассортимент применяемых в производстве стеклопакетов атермальных пленок значительно шире. В частности, компания Solartek выпускает как автомобильные, так и архитектурные атермальные пленки, остальные вышеперечисленные пленки относятся к архитектурным.

Стеклопакеты с атермальной пленкой относятся к энергосберегающим, как и стеклопакеты с низкоэмиссионным напылением. Атермальное стекло не только летом защищает от жары и вредного для здоровья и для обстановки ультрафиолета, но и снижает потери тепла зимой, обеспечивая экономию на отоплении и кондиционировании.

Поскольку оно поглощает тепловую энергию, то и зимой остается теплым. То есть сводится к минимуму эффект сквозняка за счет разницы температур стекла и воздуха в помещении, такое стекло практически не подвержено промерзанию и образованию конденсата.

Можно заказать оклеивание атермальной пленкой стеклопакетов перед сборкой окон либо осуществить оклейку уже установленных окон, оклеиваться могут стеклопакеты любого бренда, размера и конфигурации.

Атермальное (теплозащитное) остекление – это защита от нежелательных компонентов солнечного света – ИК и УФ излучения. Теплозащитные свойства стекла могут достигаться добавлением в него присадок в процессе производства или оклеиванием атермальной пленкой.

Для автомобилей предпочтительней первый вариант, обеспечивающий защиту от жары без значительного снижения светопропускной способности стекла (в отличие от тонирования), а также специальные автомобильные пленки с высоким коэффициентом светопропускания.

В домах обычно устанавливаются стеклопакеты, в которых на внутреннее стекло наклеена архитектурная атермальная пленка. Такие стеклопакеты обеспечивают комфортный микроклимат, энергосбережение и защиту от разрушительного действия ультрафиолета.

Отличия мультифункционального стекла от энергосберегающего



Производители пвх-окон, активно внедряют новейшие технологии  и постоянно совершенствуют как профиль, так и стеклопакет. Новинка рынка – мультифункциональное стекло. Многие люди недоумевают:  действительно ли оно так эффективно или просто чересчур разрекламировано маркетологами и мало чем отличается от энергосберегающего. Попробуем разобраться в этой статье!

Что такое мультифункциональный стеклопакет?

Мультифункциональный стеклопакет – одновременно теплосберегающий и солнцезащитный. Он состоит из стекла из многослойным напылением, один из которых – серебро.  Рассмотрим структуру стеклопакета этого вида подробнее:



•  Для верхних и нижних слоев использованы нитриды и оксиды, влияющие на зеркальность, светопропускную способность, цвет напыления.
• Функциональный слой выполнен из серебра и хрома. Он призван отражать коротко- и длинноволновое тепловое излучение.
• Защитные слои ограждают функциональные от механических повреждений и поглощают тепловое излучение.



Визуально мультифункциональная конструкция особо не отличается от стандартной, но иногда ее стекла имеют чуть заметный голубоватый или зеленоватый оттенок. Такое стекло закалывают и даже гнут, а значит из него можно выполнять нестандартные окна!

Как работает мультифункциональное стекло? Во время летнего зноя оно отражает наружу инфракрасное излучение и позволяет избежать перегрева помещения, даже если на улице невероятная жара! Около 58% тепловой энергии просто не проникает в ваш дом или квартиру и позволяет меньше пользоваться кондиционером. Отметим, что уровень прозрачности и светопропускная способность этого стекла фактически аналогична стандартному стеклопакету.

Когда на смену теплым денькам приходят холода и морозы, конструкция действует по энергосберегающему принципу, препятствуя потере тепла. Рассеивание теплого воздуха предотвращает серебряное покрытие, отражающее длинноволновое тепловое излучение от приборов отопления. Использование мультифункционального стеклопакета позволяет снизить теплопотерии приблизительно на 22% и достичь около 78% теплосбережения. Хозяева, установившие в своем доме такие пластиковые окна существенно сэкономят на коммунальных услугах!

Что такое энергосберегающий стеклопакет?

Энергосберегающим называют стекло, на поверхность которого напыляется тонкий слой оксидов металлов. Из-за того, что металл проводит тепло хуже, чем стекло, а значит оно отражается назад в помещение. Самое популярное для энергосберегающих конструкций – I-стекло, позволяющее существенно повысить уровень комфорта в помещении и существенно снизить энергозатраты.

Наведем впечатляющий пример. Во время отопительного сезона тепло, сохраняемое окном стандартного размера, оснащенных  i-стеклом эквивалентно 120 кг топлива!

Конструкция имеет много преимуществ перед стандартным стеклом. Перечислим основные:

•  Сохранение тепла внутри помещения за счет способности отражать длинноволновые тепловые лучи.
•  Позволяет сэкономить на отоплении зимой и кондиционировании летом.
•  Имеет гораздо меньший вес чем стандартный двухкамерный стеклопакет, что снижает нагрузку на фурнитуру и створки окна и банально продлевает жизнь профилю.
•  Препятствует выгоранию мебельной обивки и обоев, но по светопропускной способности ничуть не уступает обычному стеклопакету.



Таким образом, энергосберегающие стеклопакеты – достаточно выгодное решение, которое полностью себя окупает.

Какие достоинства имеет мультифункциональное стекло?

Рассмотрев плюсы энергосберегающего стеклопакета назовем преимущества мультифункционального:

•  В летнее время дом или квартира надежно защищены от перегрева, а зимой там сохраняется максимальное количество тепла.
•  Поддержание высокого уровня естественного освещения.
•  Устойчивость к механическим повреждениям и высокий уровень прочности.
•  Легкий зеркальный эффект, способный защитить хозяев квартиры от нежелательных взглядов из улицы.



Резюмируем: разница между мультифункциональным и энергосберегающим стеклом есть, но она невелика. Отличается технология их производства, энергосберегающее стекло не зеркальное и чуть более хрупкое. К преимуществам мультифункциональных стекол отнесем также возможность их ламинации, резки, закалывания. К недостаткам – дороговизну.

Для качественного остекления квартиры, дома, офиса вполне подойдут энергосберегающие стеклопакеты от компании, зарекомендовавшей себя в клиентской среде как надежный партнер и реализующей сертифицированную продукцию.

Надеемся, что смогли ответить на вопрос и помочь вам выбрать лучший стеклопакет. Если статья была полезной, поделитесь ею в социальных сетях!

Многофункциональное стекло. ТОП-стекло. Архитектурные стекла

---

Многофункциональные стекла. ТОП покрытие.

Завод АСК СЕРВИС является крупнейшим переработчиком многофукционального стекла. В своих окнах мы использует многофункциональное стекла ClimaGuard Solar, которые производит фирма с мировым именем GUARDIAN GLASS. Данные стекла это инновационный продукт стекольной индустрии в части энергоэффективности. Можно сказать, что это усовершенствованный вариант ТОП-стекла (широко известный как Тепло Отражающее Покрытие).

Окна с многофункциональным стеклом можно сравнить с системой климат-контроля в Вашем помещении. Летом они защищают от яркого света, уменьшают нагрев помещения, отражая до 60% поступающего солнечного тепла, при этом видимый свет проходит беспрепятственно. Зимой данные стекла лучше сохраняют тепло в помещении, стеклопакет имеет высокий коэффициент сопротивления теплопередаче — до 78%, тем самым уменьшают расходы на оплату отопления.

Рекомендуем для всех жилых помещений, особенно для коттеджей и таунхаусов !

Особенно актуально в случаях, когда в помещении (например коттедж) не центральное отопление, а, например, газовый котел. В этом случае затраты на покупку многофункционального стекла окупятся уже через 2-3 года за счет экономии на топливе для отопления дома! Согласитесь, это интересно — ведь дом Вы строите с расчетом использования его десятилетия! Изделия с такими стеклами не увеличит срок изготовления так как оно всегда есть в наличии на складе завода АСК СЕРВИС. Так же наше предприятие работает с продукцией завода по производству стекла AGC.





Окна с двухкамерным стеклопакетом толщиной 36 мм. и многофункциональным стеклом GUARDIAN GLASS на 96% эффективней, чем обычный двухкамерный стеклопакет такой же толщины. Дополнительное наполнение стеклопакета аргоном, закачанным в камеры между стеклами, так же позволяет улучшить его теплофизические свойства. Стеклопакеты с заполнением аргоном и применением многофункционального стекла – это дополнительная опция, доступная при заказе окон в любой комплектации. Так же на заводе АСК СЕРВИС есть всегда в наличии традиционный вариант спецстекла, который улучшит теплосбережение — ТОП-стекла производства GUARDIAN GLASS (широко известный как Тепло Отражающее Покрытие).

Светопропускная способность стеклопакетов с ТОП или многофункциональным стеклом.

Многих клиентов волнует важный вопрос, на сколько ухудшится светопропускная способность при заказе окон с многофункциональными стеклами? Прозрачность стекла уменьшится всего на 2-3% по сравнению с обычным стеклом, то есть человеческому глазу это практически не заметно! Удалось добиться такого результата компании GUARDIAN GLASS за счет использования при производстве многофункциональных стекол метода магнетронного нанесения покрытий, который позволяет получать стекла прозрачные на просвет.



Возможно Вам будет интересно !

Есть ли внешние отличия в готовом окне ТОП стекла от многофункционального стекла ? Да есть, на фото внизу — на левой створке трехстворчатого окна установлено ТОП стекло прозводства GUARDIAN, а на средней и правой — стеклопакеты с многофункциональным стеклом GUARDIAN ClimaGuard Solar:





Архитектурные стекла.

Завод АСК СЕРВИС  в своих объектах использует разные виды стекла — простое (марки М1), каленое, мультифункциональное, архитектурное (цветное стекло с напылением), стемалит (непрозрачные цветные стекла) . Архитектурное прозрачное стекло в свою очередь можно разделить на стекло с так называемым «нейтральным» покрытием и на стекло с «цветным» покрытием. Нейтральное покрытие имеет свойство отражать окружающий свет, т.е. если на улице солнечно и небо в облаках — то вы увидите голубой оттенок на стекле фасада, а если на пасмурно — то архитектурное нейтральное стекло будет серого оттенка. Цветные стекла имеют изначало определенный оттенок и имеют пониженное светопропускание, данный оттенок усиливается при большой площади на витражных остеклениях фасадов зданий. Архитектурные стекла чаще всего применяются при новом строительстве объектов разного назначения- жилые, офисные, торговые и т.д.. За счет применения такого стекла дизайнер может сформировать абсолютно индивидуальный и современный вид объекта,  при этом можно добиться МАХ теплосбережения. Ну и конечно такие объекты вызывают восхищение и придают новый облик нашим городам !









Техническая оснащенность завода АСК СЕРВИС.

АСК СЕРВИС является заводом «полного цикла», это значит что мы изготавливаем не только окна, но и стеклопакеты к ним. Это позволяет нам контролировать весь процесс на 100%, от получения материалов и проверки их в собственной лаборатории до выпуска готового окна и его монтажа. Именно поэтому мы уверены в наивысшем качестве своей продукции ! Завод АСК СЕРВИС оснащен передовым автоматизированным оборудованием наивысшего класса. Все операции производятся с максимальной автоматизацией.

На фото ниже -стекольный цех завода АСК СЕРВИС, автоматический стол для резки стекла «LISEC» (Австрия).







Чтобы подобрать окна и рассчитать их стоимость воспользуйтесь нашим простым ONLINE калькулятором-проектировщиком
Рассчитать онлайн





Энергосберегающие окна: как работают и насколько эффективнее обычных

1. Принцип действия
2. Энергоокна и комнатные растения
3. Достоинства и недостатки
4. Как проверить что окно энергосберегающее
5. Для каких зданий и помещений подходит
6. Альтернативы

Практически вся территория России отличается небольшим количеством теплых и солнечных дней. Одним из главных «мостиков» потери тепла являются оконные и дверные проемы. Через них может уходить до 37-56 % тепловой энергии. Это достаточно много, но данные цифры можно сократить за счет применения современных технологий.

Специальную пленку на стекло начали наносить еще в 60-х годах прошлого века. Это были попытки защиты помещения от солнечных лучей. С развитием технологий и в условиях энергетического кризиса производители научились наносить на окна напыления из оксидов металла. Они не только защищают от жары летом и препятствуют потерям тепла зимой.

Принцип действия

При выборе обычных окон большее внимание уделяется качеству профиля. У энергосберегающих окон главная роль отводится стеклопакету.

Сначала рассмотрим конструкцию «теплой» камеры:

• На внутреннее стекло наносится прозрачное покрытие с ионами серебра. Покрытие находится внутри камеры, т. е. «смотрит» на улицу. Это главный элемент энергоокна.
• В герметичную камеру закачивается высушенный воздух или инертный газ – аргон, криптон. Инертного газ повышает теплозащитные параметры примерно на 14 %.
• Ещё внутри камеры размещают гранулы, поглощающие влагу. Они предотвращают образование конденсата, губительного для серебряного напыления.
• Наружное стекло – стандартное.

Профиль для обрамления стеклопакета может быть из ПВХ, металопластика или дерева. Полимеры и обработанное дерево обеспечивают хорошую герметичность и теплоизоляцию.

Принцип действия однокамерного энергосберегающего стеклопакета: ионы серебра не пропускают инфракрасное излучение, отражают длинные волны, в том числе тепловые. Таким образом, через металлизированное покрытие проходит только излучение видимого (короткого) спектра. А тепло со стороны улицы и со стороны отопительных приборов отражается обратно.

По сути, энергостекло – это двустороннее зеркало, а весь стеклопакет идентичен термосу. В холодное время года «комнатное» стекло теплее «уличного» на 5-7 ОС.

Металлизированный слой может наноситься по двум технологиям:

• Твердая – к-стекло.
• Мягкая – i-стекло.

К-технология

К-стекло (Low-E) — первая технология нанесения металлизированного покрытия на поверхность самого стекла. Слой из ионов серебра наносится химическим способом (пиролиз) в процессе производства стекла и становится единым целым с ним.

Толщина напыления составляет от 0,4 до 0,6 мкм. Это тоньше волоса человека в 10 раз. Такое изготовление довольно сложное и затратное. Но покрытие невозможно повредить в процессе транспортировки и установки. Оно подходит даже для одиночного остекления.

I-технология

I-изделия (Double Low-E) со временем пришли на смену К-изделиям. Покрытие из оксидов металла наносят на готовое стекло в вакуумной среде.

Толщина слоя составляет всего от 0,08 до 0,12 мкм, что значительно меньше, чем в К-стекле. Теплоизоляция у таких изделий лучше, а светопропускная способность выше. Но напыление неустойчиво к механическим и химическим воздействиям. При транспортировке и хранении ему требуется вакуумная среда. Поэтому I-стекло и располагается внутри камеры – чтобы его невозможно было повредить, например, при мытье.

Инертный газ

Высушенный воздух плохо проводит тепло, так как в нем мало молекул воды – главных проводников тепла. Но в инертных газах они вообще отсутствуют. Теплоизоляция стеклопакета лучше, если в камеру закачан газ.

• Инертные газы абсолютно безопасны для человека и окружающей среды.
• Они не вступают в химические реакции с другими веществами, без запаха и цвета.
• Кроме низкой теплопроводности они также имеют лучшую шумоизоляцию.

Если герметичность стеклопакета нарушена, то газ улетучивается.

Энергоокна и комнатные растения

Распространенное мнение о губительности стекол с покрытием для комнатных растений является неверным. Металлизированный слой пропускает спектр видимого излучения, т. е. свет, необходимый для нормального фотосинтеза.

Эффективность на фоне стандартных окон

Главные показатели энергоэффективности окон:

1. энергопропускание;
2. сопротивление теплопередаче Ro.

Первый показывает долю солнечной тепловой энергии, которая попадает в дом через стекло. Второй характеризует способность конструкции удерживать тепловую энергию внутри помещения и не пропускать ее снаружи. Чем выше этот показатель, тем лучше оконная система изолирует тепло.

Сравним технические параметры одинаковых по конструкции окон с разными типами стеклопакетов.

Камеры	Одна	Одна	Две	Две
Стекло	Обычное	Энерго	Обычное	Энерго
Энергопропускание, %	78	51	72	50
Сопротивление теплопередаче Ro, м²К/Вт	0,32	0,59	0,51	0,78
Светоотражение, %	2	10	3	11
Светопропускание, %	81	73	72	66
Звукоизоляция, Дб	24	24	37	37
Соотношение цена/качество	Низкое	Хорошее	Хорошее	Среднее

Энергосберегающий вариант при одинаковых конструкциях будет стоить дороже из-за высокой цены напыления.

Судя по показателю сопротивления теплопередаче лучше рассматривать двухкамерный простой стеклопакет и однокамерный теплоэффективный. Их стоимость мало отличается. Но вес однокамерной конструкции намного ниже, чем у окна с двумя камерами. Это снижает нагрузку на стены и фурнитуру. Изделия можно устанавливать на стены небольшой толщины из облегченных материалов. Петли и ручки изнашиваются меньше и служат дольше. Они стоят дешевле и требуют регулировки реже.

Если в однокамерном пакете оба стекла выполнить с напылением, то стоимость повысится на 25-30 %, а энергоэффективность – на 30-40 %.

Достоинства и недостатки

Среди главных достоинств энергосберегающих конструкций стоит выделить:

• на стеклах не образуется конденсат – температура внутреннего стекла не позволяет воздуху в помещении пройти точку росы при контакте с ним, наружное стекло в морозы также не обмерзает;
• в жаркое время года через окна не проникает горячий воздух, можно сэкономит на кондиционировании помещений;
• комфортная температура круглый год – тепло зимой, нежарко летом;
• обивка мебели, напольные покрытия, краски и обои на стенах медленнее выцветают.

Хорошие параметры по сбережению тепла может дать даже однокамерный энергосберегающий стеклопакет.

Среди относительных минусов можно назвать высокую стоимость энергосберегающих оконных конструкций. Ещё энергосберегающее напыление на стекло может терять свои технические характеристики, если происходит постепенная разгерметизация стеклопакета. Производители устанавливают срок службы «теплого» стекла такой же, как у всего стеклопакета – 20-25 лет.

Как проверить, что окно энергосберегающее

Внешне и на фото энергоэффективное окно сложно отличить от стандартного. Покрытие не влияет на прочность и прозрачность стекла, профили стандартные. Для проверки наличия металлизированного покрытия оконные компании Росстрой в Ярославле применяют специальные приборы. Но можно это сделать проще.

Способы проверки

1. К окну подносят источник света – зажигалку, свечку или горящую спичку. В стандартном стеклопакете отражение пламени будет двойным, но одинаковым. Отражение в низкоэмиссионном стекле отличается более красным оттенком. Это отражается инфракрасный спектр излучения.
2. В офисах некоторых оконных фирм устанавливают специальные стенды с лампами: обычное стекло нагревается быстрее, чем теплосберегающее. При этом, даже после длительного нагрева температура последнего ниже.
3. Если на стеклопакет с энергостеклом посмотреть под углом, то можно увидеть блики синеватого или фиолетового оттенка.
4. Если в углу теплосберегающего пакета есть клапан, то подразумевается, что внутри камеры закачан аргон. Но тут можно только надеяться на добросовестность и репутацию производителя.
5. В маркировке на окне также отмечается его отношение к энергосберегающим конструкциям (буква И).

Для каких зданий и помещений подходит

Начиная с 1990-х годов в домах стали массово устанавливать стандартные пластиковые окна. Это позволило значительно снизить уровень теплопотерь в зданиях. При замене на энергосберегающие конструкции эффект есть, но не такой же значительный.

Такие конструкции стоит устанавливать, если площадь остекления дома составляет не менее 40 %. В многоэтажных сооружениях из стекла с применением теплосберегающего напыления можно сэкономить до 20 % тепла.

Ещё эффективность применения энергосберегающих окон будет крайне низкой, если общее состояние дома не соответствует нормам теплоизоляции. Этот вариант подойдет для помещений, где уже все предусмотрено в плане энергосбережения (класс энергоэффективности здания не ниже В+).

В многоквартирных домах с центральным отоплением «теплые» окна эффективно устанавливать на северной стороне. Они также полезны, если в здании проблемы с теплом.

В индивидуальном доме такие конструкции сэкономят затраты на отопление.

Герметичность энергосберегающего окна препятствует поступлению в помещение наружного воздуха. Чтобы поддерживать требуемый уровень влажности и благоприятный микроклимат, нужна хорошая система вентиляции.

Двухкамерные энергосберегающие стеклопакеты эффективны в регионах с суровыми климатическими условиями. Ещё их можно устанавливать со стороны шумных улиц.

Энергосберегающие альтернативы

Нельзя нанести серебряное напыление самостоятельно. Это выполняется только в условиях производства. Рассмотрим другие способы энергосбережения.

Качественные многокамерные пакеты – хорошая альтернатива энергосберегающим вариантам. Но минусами здесь будут большой вес, значительная ширина и худшие параметры по светопропускной способности.

Можно наклеить специальную металлизированную пленку (слои хрома, никеля, золота или серебра), способную отражать тепло. Она в состоянии повысить температуру внутреннего стекла на 1-2 ОС, но энергосберегающим окно с пленкой не станет. Видимость также снизится. Пленку легко повредить при механической уборке, она быстрее изнашивается (срок службы покрытия составляет 10-15 лет).

Если вам необходимо изготовить энергосберегающее окно с установкой в Ярославе или по области, обращайтесь в компанию Росстрой. На нашем сайте можно рассчитать примерную стоимость ПВХ окна с помощью онлайн-калькулятора. Указанную калькулятором сумму уточнит наш специалист после замеров. Получить подробную консультацию по энергосберегающим окнам можно по телефону 8 800-550-82-70.

Другие статьи

Окна для высокопроизводительных коммерческих зданий

Пропускание в видимой области спектра (VT или Tvis)

Видимое пропускание) — это количество света в видимой части спектра, которое проходит через материал остекления. Более высокий VT означает, что в помещении больше дневного света, который при правильном проектировании может компенсировать электрическое освещение и связанные с ним охлаждающие нагрузки. Видимое пропускание зависит от типа остекления, количества стекол и любых покрытий стекла. Видимый коэффициент пропускания остекления колеблется от более 90% для бесцветного белого прозрачного стекла без покрытия до менее 10% для высокоотражающих покрытий на тонированном стекле. Типичный двухстворчатый стеклопакет имел VT около 78%. Это значение несколько уменьшается при добавлении низкоэмиссионного покрытия и существенно уменьшается при добавлении оттенка (см. Рисунок справа). Значения VT для всего окна всегда меньше значений для центра стекла, поскольку VT кадра равна нулю.

Отношение светового потока к солнечному
В прошлом окна, которые снижали солнечное излучение (с оттенками и покрытиями), также снижали пропускание видимого света. Тем не менее, новое тонированное стекло с высокими эксплуатационными характеристиками и покрытия с низким коэффициентом солнечного излучения и низким энергопотреблением позволили снизить приток солнечного тепла при небольшом снижении пропускания видимого света.Поскольку концепция разделения управления усилением солнечного излучения и управления светом очень важна, были разработаны меры, чтобы отразить это. Коэффициент LSG определяется как отношение между коэффициентом пропускания видимого света (VT) и коэффициентом притока солнечного тепла (SHGC).

Изображение демонстрирует свойства центра стекла для опций, используемых в дизайне фасада. Инструмент. Стеклопакет с прозрачным стеклом (B) имеет коэффициент пропускания видимого света (VT) 0,79 и приток солнечного тепла коэффициент (SHGC) 0.70, поэтому LSG составляет VT / SHGC = 1,12. Тонированный под бронзу стекло в стеклопакете (C) имеет коэффициент пропускания видимого света 0,45 и коэффициент солнечного тепла 0,50, что приводит к коэффициенту LSG 0,89. Это показывает, что, хотя бронзовый оттенок снижает SHGC, он понижает VT даже больше по сравнению с прозрачным стеклом. Стеклопакет с высокоэффективным оттенком (E) имеет относительно высокий VT 0,52, но более низкий SHGC на 0,29, в результате чего LSG на 1,80 — значительно лучше бронзового оттенка. Прозрачный стеклопакет с Покрытие с низким коэффициентом солнечного усиления (H) значительно снижает SHGC, до 0.27, но сохраняет относительно высокий VT 0,64, обеспечивая передаточное отношение LSG 2,4 — намного лучше, чем для прозрачного или тонированного стекла.

Видимый коэффициент пропускания окон с объяснением

Многое нужно учесть в оценочных окнах и решить, являются ли они энергоэффективными. Вам нужны энергоэффективные окна в вашем доме, чтобы сэкономить деньги и оставаться комфортным круглый год. Хотя он ориентирован не столько на энергосбережение, сколько на другие рейтинги, видимое пропускание — одно из важных свойств, которое попадает в окна рейтингов.

Установка новых окон или замена старых — большие вложения для любого домовладельца. Чрезвычайно важно получить подходящие окна для своего дома, чтобы не тратить деньги на устранение проблем, потому что вы приняли быстрое решение без каких-либо реальных исследований.

Что такое коэффициент пропускания видимого света? Как это измеряется? Почему это важно? Мы ответим на все ваши вопросы о пропускании видимого света, чтобы помочь вам выбрать лучшие окна для вашего дома.

Что такое видимая прозрачность?

Также известный как VT, коэффициент пропускания видимого света — это мера того, сколько видимого света проходит через окно в ваш дом.

Национальный совет по рейтингам окон (NFRC) — это сторона, ответственная за коэффициент пропускания видимых окон рейтингов.

Он не оценивает способность окна удерживать тепло внутрь и наружу или что-то научное. Это просто то, сколько естественного света сможет проникнуть в ваш дом.

Не позволяйте этому заставить вас думать, что коэффициент пропускания видимого света не так важен, как другие рейтинги, такие как приток солнечного тепла и коэффициент u.

Основная причина, по которой на чем-либо есть окна, — это пропускать солнечный свет.Видимое пропускание позволит вам узнать, сколько света вы получите.

Что-то, что происходит постоянно, — это когда домовладелец устанавливает новые окна, но ему кажется, что в комнате темнее. Это могло быть все из VT, и если бы они знали, что это было заранее, они могли бы избежать проблемы.

Что входит в рейтинг пропускаемости видимого света?

Вы можете подумать, что еще, кроме стекла, может сказать вам, сколько видимого света проходит через окно? На самом деле существует ряд различных факторов, которые влияют на оценку VT окна.

Коэффициент пропускания видимого света — это рейтинг всего окна и учитывает каждый компонент, от рамы до стекла.

С точки зрения чисел и диапазона, VT измеряется по шкале от 0 до 1, где 0 — наименьшее количество проходящего света, а 1 — наибольшее количество.

Очевидно, что стекло вносит основной вклад в VT окна. Однако есть и другие факторы, такие как рама, створка и решетки. Если окно имеет толстую рамку или какие-либо сетки, это уменьшит его видимое пропускание.

Другие факторы, такие как коэффициент солнечного тепла, низкоэмиссионные покрытия и оттенки, влияют на способность окна пропускать видимый свет. Количество панелей в окне также может влиять на VT. Окна с тройным стеклом обычно имеют меньшую VT, потому что свет должен проходить через три отдельных стекла.

Почему важен видимый коэффициент пропускания?

VT — важный показатель энергопотребления окна, потому что он идет рука об руку с другими показателями. Например, вы можете найти окно с очень высоким коэффициентом пропускания видимого света, но это может происходить за счет более высокого коэффициента солнечного тепла.

В таком случае ваши окна будут пропускать много света, но также будут пропускать много вредных лучей, которые нагреют ваш дом и заставят мебель выцветать. Этот сценарий приведет к тому, что вы потеряете деньги на счетах за электроэнергию из-за необходимости запускать кондиционер летом.

В других случаях вам может потребоваться низкий коэффициент пропускания видимого света. Если вы хотите большей конфиденциальности, вам нужно найти окно с более низким VT. Этого можно добиться с помощью оттенков, обработки стекла, сеток и толщины рамы.

Видимое пропускание также может помочь вам сэкономить деньги. Если ваши окна пропускают больше естественного света, вам не придется так сильно полагаться на искусственное освещение, чтобы украсить ваш дом. Вы сможете выключать свет на более длительное время, когда VT вашего окна будет выше.

Благодаря достижениям в оконной технологии, теперь вы можете получить лучшее из обоих миров с точки зрения видимости и энергоэффективности.

Благодаря низкоэмиссионному газу и аргону вы можете получить высокий коэффициент пропускания видимого света, но ваши окна по-прежнему смогут блокировать вредные лучи и поддерживать комфорт в вашем доме.

Не забывайте о пропускании видимого света

При поиске окон на замену не забывайте о всех оценках, которые позволяют считать окна энергоэффективными. Это означает, что нужно также следить за пропусканием видимого света.

Если вы хотите, чтобы в комнате было больше или меньше солнечного света, VT сообщит вам, сколько окна пропускает.

Вам нужно найти оконную компанию, которая предоставит вам множество возможностей, чтобы вы могли создать лучшие окна для своего дома.Feldco делает именно это.

Наши окна — самые энергоэффективные на рынке. Нас не зря назвали оконной компанией №1 в Америке.

У нас есть множество вариантов настройки, которые позволят вам создать идеальные окна. Вы можете выбрать тип стекла и параметры решетки, чтобы обеспечить различное количество видимого света. Кроме того, у нас есть много разных стилей окон, от двойных до архитектурных.

Присоединяйтесь к более чем 400 000 домовладельцев, которые доверили нам свои проекты по благоустройству дома, и получите бесплатное предложение на лучшие окна на Среднем Западе прямо сейчас.

Измерение коэффициента пропускания солнечного света через пластинчатое стекло: SHIMADZU (Shimadzu Corporation)

В последние годы в окнах использовались различные типы функционально улучшенного стекла с теплоизоляционными свойствами, чтобы препятствовать передаче инфракрасного света, как один из способов борьбы с глобальным потеплением, эффектом теплового острова и другими проблемами. JIS регулирует коэффициент пропускания солнечного света как показатель характеристик пропускания солнечного света, который включает в себя свет от видимого до ближнего инфракрасного диапазона.В этом примере несколько типов стекла были измерены с помощью спектрофотометра UV-3600 UV-VIS-NIR, и их коэффициент пропускания солнечного света был рассчитан с использованием программного обеспечения для определения коэффициента пропускания солнечного света.

Пропускание через пять типов коммерчески продаваемого листового стекла (толщиной 5 мм) было измерено в диапазоне длин волн от 250 до 2500 нм. Результаты показывают, что, хотя прозрачные стекла хорошо пропускают все длины волн выше 350 нм, три типа теплопоглощающего стекла имеют более низкий уровень пропускания, чем прозрачное стекло в ближней инфракрасной области.

Основываясь на этих спектрах пропускания, программное обеспечение для измерения пропускания солнечного света использовалось для расчета значений пропускания солнечного света и пропускания видимого света. Результаты показали, что теплопоглощающие стекла с относительно низким коэффициентом пропускания как для видимого, так и для ближнего инфракрасного диапазона имеют самые низкие значения коэффициента пропускания солнечного света. Формула, аналогичная формуле на предыдущей странице, была использована для расчета коэффициента пропускания видимого света в диапазоне от 380 нм до 780 нм, который регулируется вместе с коэффициентом пропускания солнечного света в соответствии с JIS R 3106 Метод тестирования на коэффициент пропускания, отражения и излучения плоских стекол и оценка коэффициента солнечного тепла. Значения пропускания видимого света указывают на уровень пропускания, учитывающий чувствительность человеческого глаза к свету.

Коэффициент пропускания солнечного света и пропускания видимого света образцов

UV-3600 UV-VIS-NIR Спектрофотометр

Коэффициент пропускания солнечного света определяется как отношение солнечного излучения, перпендикулярно падающего на оконное стекло, которое проходит через стекло, и рассчитывается в соответствии с формулой, указанной в JIS R 3106 Метод испытаний на коэффициент пропускания, отражения и излучения плоских стекол и оценка притока солнечного тепла. коэффициент.
Программное обеспечение для измерения коэффициента пропускания солнечного света * используется для расчета значений коэффициента пропускания (или отражения) солнечного света по спектрам пропускания (или отражения) в соответствии с указанной формулой.

Коэффициент пропускания стекла

Коэффициент пропускания стекла

Коэффициент пропускания — это процент излучения, которое может проходить сквозь остекление. Коэффициент пропускания можно определить для разных типов света или энергии, например, пропускания видимого света, пропускания УФ-излучения или общий коэффициент пропускания солнечной энергии.

Пропускание видимого света определяет эффективность типа из стекла для обеспечения дневного света и хорошего обзора из окна. За Например, тонированное стекло имеет более низкий коэффициент пропускания видимого света, чем прозрачное стекло. В то время как человеческий глаз чувствителен к свету с длинами волн примерно от 0,4 до 0,7 мкм, его пиковая чувствительность составляет 0,55, с более низкой чувствительностью на красном и синем концах спектра.Это называется фотопикс. чувствительность глаза.

Более половины солнечной энергии невидимо для глаз и достигает мы либо в ультрафиолетовом (УФ) диапазоне, либо, преимущественно, в ближнем инфракрасном диапазоне. Таким образом, общий коэффициент пропускания солнечной энергии описывает, как остекление реагирует на гораздо более широкая часть спектра и более полезна для характеристики количество солнечной энергии, передаваемой остеклением.

Благодаря последним достижениям в технологии остекления производители могут контролировать как материалы остекления ведут себя в этих различных областях спектра. Основные свойства материала подложки (стекло или пластик) позволяют могут быть изменены, а на поверхности подложек могут быть добавлены покрытия. Например, окно, оптимизированное для дневного света и уменьшения тепла. усиления должны пропускать достаточное количество света в видимой части спектра, исключая ненужное тепловыделение из ближней инфракрасной области часть электромагнитного спектра.

С другой стороны, окно оптимизировано для сбора солнечного тепла. зимой должен пропускать максимальное количество видимого света как тепло от волн ближнего инфракрасного диапазона в солнечном спектре, при блокировании лучистого тепла с более низкой энергией в дальнем инфракрасном диапазоне это важный компонент потери тепла. Это стратегии различные виды низкоэмиттансных покрытий

Техническая информация | Стекло и солнечное излучение

Стекло и солнечное излучение

Солнечная радиация

Составляющие солнечного излучения

Солнечное излучение, достигающее Земли, состоит из 3% ультрафиолетовых лучей (УФ), 55% инфракрасного излучения (ИК) и 42% видимого света.

Каждый из этих трех компонентов солнечного излучения соответствует определенному диапазону длин волн.

Ультрафиолетовый диапазон от 0,28 до 0,38 мкм (нанометров) *, видимый свет от 0,38 до 0,78 мкм и инфракрасный от 0,78 до 2,5 мкм. Общее распределение энергии солнечного излучения в зависимости от длины волны от 0,3 до 2,5 мкм (спектр) для поверхности, перпендикулярной этому излучению, представлено кривой, показанной ниже. Этот спектр основан на определениях, приведенных в BS EN 410, и определенных атмосферных константах, касающихся характеристик воздуха и рассеянного излучения.

Видимый свет

Видимый свет или дневной свет — это диапазон длин волн электромагнитного спектра от 0,38 мкм до 0,78 мкм.

Комбинированные длины волн видимого спектра при воздействии на глаз приводят к физиологическому эффекту, известному как зрение.

Спектрофотометрические характеристики

Излучение

Когда солнечное излучение падает на стекло, оно частично отражается, частично поглощается толщиной стекла и частично проходит.

Отношение каждой из этих трех частей к падающему солнечному излучению определяет коэффициент отражения, коэффициент поглощения и коэффициент пропускания стекла.

Если эти отношения нанесены на график для электромагнитного спектра, они образуют спектральную кривую остекления.

Факторами, которые будут влиять на эти соотношения для данного случая, являются оттенок стекла, его толщина и, в случае стекла с покрытием, характер покрытия.

В целях иллюстрации ниже показаны кривые спектрального пропускания для:

— SGG PLANICLEAR 6 мм прозрачное флоат-стекло

— Стекло SGG PARSOL Bronze, тонированное 6мм.

Коэффициенты пропускания, отражения и поглощения

Коэффициенты пропускания, отражения и поглощения — это отношения прошедшего, отраженного или поглощенного лучистого потока к падающему лучистому потоку.

В таблицах выше приведены эти три коэффициента в зависимости от типа остекления, рассчитанные в соответствии со стандартом BS EN 410.

Они показаны для длин волн от 0,3 до 2,5 мкм.

Коэффициенты пропускания и отражения света

Коэффициенты пропускания и отражения света — это отношения пропускаемого или отраженного светового потока к падающему световому потоку.

В приведенных выше таблицах приведены эти два фактора в зависимости от типа остекления для естественного света при нормальном падении; эти коэффициенты приведены для сравнения, поскольку в процессе производства могут возникать незначительные отклонения.

Стекло имеет характерный зеленый оттенок, который может быть заметен в некоторых очень толстых или многослойных стеклянных конструкциях (в виде двойного остекления и многослойной формы). Это будет зависеть от общей толщины остекления или его составляющих.

Солнечный фактор или полный коэффициент пропускания

Солнечный фактор (TT / SF / g) остекления — это процент от общей солнечной лучистой тепловой энергии, поступающей в комнату через стекло.

Это сумма солнечной лучистой тепловой энергии, поступающей за счет прямого пропускания, и доли энергии, поглощенной и повторно излучаемой остеклением во внутреннее пространство.

В приведенных выше таблицах характеристик приведены коэффициенты солнечного излучения для различных типов остекления в соответствии с EN 410 с учетом следующих значений:

— спектр солнечного излучения соответствует стандарту
— внутренняя и внешняя температуры равны
— коэффициент теплообмена остекления — 23 Вт / (м2. K) наружу и 8 Вт / (м2.K) внутрь

См. Теплоизоляционное остекление

Солнечная энергия

Парниковый эффект

Энергия солнечного излучения, проникающая в комнату через стекло, поглощается внутренними предметами и поверхностями, которые затем ретранслируют энергию в виде теплового излучения, см. Теплоизоляционное остекление, в основном в дальнем инфракрасном диапазоне (более 5 мкм).

Даже обычное флоат-стекло практически непрозрачно для излучения с длиной волны более 5 мкм.

Это означает, что солнечная энергия, проникающая через стекло, задерживается в комнате, которая затем имеет тенденцию нагреваться и называется «парниковым эффектом».

Гелиоустановка

Чтобы уменьшить перегрев, можно предпринять следующие шаги:

• обеспечить соответствующую вентиляцию
• используйте жалюзи (убедитесь, что они не увеличивают риск термического разрушения). Внутренние жалюзи менее эффективны, так как они отражают только солнечное излучение, которое уже прошло через стекло. Если используются внешние жалюзи, необходимо учитывать необходимость технического обслуживания
• использует остекление с низким коэффициентом пропускания энергии, известное как «солнцезащитное стекло». Это стекло пропускает только определенную часть энергии солнечного излучения, обеспечивая освещение, но помогая предотвратить перегрев.

Естественный свет

Фактор дневного света

Знание коэффициента светопропускания конкретного стекла позволяет оценить уровень доступного света внутри комнаты, когда также известен уровень внешней освещенности.Отношение уровня внутренней освещенности в данной точке комнаты к уровню внешней освещенности, измеренному на горизонтальной плоскости, является постоянным независимо от времени суток.

Отношение уровней внутренней освещенности к уровням внешней освещенности называется «фактором дневного света» и обычно выражается в процентах.

Например, комната с коэффициентом дневного света 0,10 рядом с остеклением и 0,01 в задней части комнаты (средние значения для типичной комнаты), уровень внешнего освещения 5000 люкс (пасмурная погода, густые облака) обеспечивает внутреннее освещение. уровень 500 люкс у окна и 50 люкс сзади.

Для той же комнаты уровень освещенности 20000 люкс (открытое небо, белые облака) обеспечивает уровень освещенности 2000 и 200 люкс соответственно.

Комфортный уровень освещенности

Общий уровень освещенности в комнате является основным фактором хорошего самочувствия, поскольку обеспечивает оптимальные условия и комфорт для глаз.

На это влияет количество и распределение света, наличие бликов и сильных теней.

Уровень комфорта, достигаемый за счет естественного освещения, определяется светопропусканием стекла и зависит от общего распределения света, ориентации здания и размера остекленной площади.

Эффект затухания

При определенных обстоятельствах цвета некоторых материалов могут блекнуть под воздействием прямых солнечных лучей.

Как обсуждалось ранее, энергия солнца состоит из трех типов излучения:

• ультрафиолетовые лучи (УФ) в диапазоне от 0,28 до 0,38 мкм. Именно эта часть электромагнитного спектра вызывает солнечные ожоги,
• видимое излучение или дневной свет, состоящий из узкой полосы электромагнитного спектра с длинами волн в диапазоне 0.От 38 мкм (фиолетовый) до 0,78 мкм (красный). Комбинация этих длин волн дает белый свет,
• Инфракрасное излучение (ИК), которое мы ощущаем как тепло, находится в диапазоне от 0,78 до 2,5 мкм

Материалы могут менять цвет под воздействием солнечного излучения, поскольку молекулярные связи в красителях постепенно ослабляются фотонами высокой энергии. Этот вид фотохимической реакции в основном вызывается ультрафиолетовым излучением, хотя в меньшей степени он также может быть вызван коротковолновым видимым светом (фиолетовый, синий).

Когда материалы поглощают солнечное излучение, их температура повышается, и это также может запускать химические реакции, которые повреждают цвета.

Обычно обесцвечивание чаще связано с органическими красителями, в которых химические связи могут быть менее стабильными, чем в пигментах на минеральной основе.

Поскольку все формы излучения несут энергию, объекты нельзя полностью защитить от выцветания. Однако можно предпринять меры предосторожности, чтобы свести к минимуму проблему, например, держите их вдали от прямого света, при низкой температуре и защищайте от атмосферы, особенно от агрессивных газов.

Однако есть изделия из стекла, которые могут обеспечить эффективные решения.

Самый эффективный способ предотвращения замирания — исключить ультрафиолетовое излучение, поскольку, несмотря на его низкую долю в электромагнитном спектре, оно является основным фактором, способствующим процессу.

УФ-излучение может быть практически устранено за счет использования многослойного стекла PVB. Очки серии SGG STADIP могут пропускать только 0,4% УФ-излучения по сравнению с 44% для стекла SGG PLANICLEAR 10 мм.

Второй вариант — использовать тонированное стекло, которое будет избирательно фильтровать свет: например, желтое стекло поглощает в основном фиолетовый и синий свет. В-третьих, стекло с низким солнечным фактором можно использовать для уменьшения теплового эффекта излучения.

Однако следует отметить, что ни одно изделие из стекла не может гарантировать полную защиту от выцветания.

Оптимизация характеристик остекления всегда должна включать компромисс между общими рабочими параметрами и выбор на основе эстетики и экономии.

Рейтинг энергоэффективности окон, дверей и мансардных окон

Вы здесь

Прежде чем покупать энергоэффективные окна, двери и световые люки, узнайте о показателях энергоэффективности. | Фото любезно предоставлено iStockphoto.com/JamesBrey.

Вы можете использовать рейтинги энергоэффективности окон, дверей и световых люков, чтобы определить их потенциал для получения и потери тепла, а также для передачи солнечного света в ваш дом.

Испытания, сертификация и маркировка энергоэффективности

Национальный совет по рейтингам окон (NFRC) реализует добровольную программу, которая проверяет, сертифицирует и маркирует окна, двери и световые люки на основе их рейтингов энергоэффективности.Этикетка NFRC обеспечивает надежный способ определения энергетических свойств окна и сравнения продуктов.

Знак NFRC можно найти на всех изделиях окон, дверей и световых люков, отвечающих требованиям ENERGY STAR®, но ENERGY STAR основывает свою квалификацию только на коэффициентах теплопередачи и коэффициенте теплопередачи, которые описаны ниже.

Окна, двери, световые люки могут накапливать и терять тепло через:

• Прямая теплопроводность через стекло или остекление, раму и / или дверь
• Излучение тепла в дом (обычно от солнца) и из дома от предметов с комнатной температурой, таких как люди, мебель и внутренние стены
• Утечка воздуха через них и вокруг них.

Эти свойства могут быть измерены и оценены в соответствии со следующими энергетическими характеристиками:

• U-фактор — это скорость, с которой окно, дверь или световой люк проводят поток тепла, не являющегося солнечным. Обычно выражается в британских тепловых единицах / час-фут2-фут. Для окон, мансардных окон и стеклянных дверей U-фактор может относиться только к стеклу или только остеклению. Тем не менее, рейтинги U-фактора NFRC представляют все характеристики окна, включая материал рамы и распорки. Чем ниже U-фактор, тем более энергоэффективным является окно, дверь или световой люк.
• Коэффициент солнечного тепловыделения (SHGC) — это доля солнечного излучения, попадающего через окно, дверь или световое окно, которое передается напрямую и / или поглощается, а затем выделяется в виде тепла внутри дома. Чем ниже SHGC, тем меньше солнечного тепла он передает и тем выше его затеняющая способность. Изделие с высоким рейтингом SHGC более эффективно собирает солнечное тепло зимой. Изделие с низким рейтингом SHGC более эффективно снижает охлаждающую нагрузку летом, блокируя поступление тепла от солнца.Климат, ориентация и внешнее затенение вашего дома определят оптимальную SHGC для конкретного окна, двери или светового люка. Для получения дополнительной информации о SHGC и окнах см. Проектирование пассивных солнечных окон.
• Утечка воздуха — это скорость движения воздуха вокруг окна, двери или светового люка при наличии определенного перепада давления на нем. Он выражается в кубических футах в минуту на квадратный фут площади кадра (куб. Фут / фут2). Изделие с низким показателем утечки воздуха прочнее, чем изделие с высоким показателем утечки воздуха.Обратите внимание, что утечка воздуха также зависит от правильной установки окна, что предполагается во всех номиналах.

Способность остекления окна, двери или светового люка пропускать солнечный свет в дом можно измерить и оценить в соответствии со следующими энергетическими характеристиками:

• Видимое пропускание (VT) — это доля видимого спектра солнечного света ( От 380 до 720 нанометров), взвешенная по чувствительности человеческого глаза, которая передается через остекление окна, двери или светового люка. Изделие с более высокой VT пропускает больше видимого света. VT выражается числом от 0 до 1. VT, который вам нужен для окна, двери или светового люка, должен определяться требованиями вашего дома к дневному освещению и / или тем, нужно ли вам уменьшить внутреннее сияние в пространстве.
• Коэффициент усиления света к солнечному (LSG) — это соотношение между SHGC и VT. Он позволяет оценить относительную эффективность различных стекол или типов остекления в пропускании дневного света при одновременном блокировании притока тепла. Чем выше число, тем больше света передается без добавления чрезмерного количества тепла.Этот рейтинг энергоэффективности предоставляется не всегда.

На этикетках NFRC на оконных блоках указаны рейтинги U-фактора, SHGC, пропускания видимого света (VT) и (необязательно) утечки воздуха (AL) и сопротивления конденсации (CR).

Национальный Рейтинговый Совет Фенестрации

Рекомендуемые характеристики производительности в климатической зоне

Оптические свойства стекла: как свет и стекло взаимодействуют | Копп Гласс

Это вторая статья из серии из трех статей, в которой рассматриваются термические, оптические и механические свойства стекла.Мы определим общие свойства стекла и объясним их применение и важность при проектировании компонентов.

Мы часто слышим от инженеров, которые оценивают влияние изменения конструкции линз с одного материала на другой. Например, они могут перейти с существующей конструкции линз из поликарбоната на стекло из-за опасений по поводу долговечности в суровых условиях. Они спрашивают: «Могу ли я использовать линзы моей существующей конструкции с новым материалом стекла? Будет ли результирующий световой поток такой же цветности, распределения и интенсивности? » Ответы на эти вопросы основаны на понимании оптических свойств материалов.

Оптические свойства материала определяют, как он будет взаимодействовать со светом. Сегодня большинство инженеров используют передовые программные инструменты для моделирования свойств материала и их влияния на оптические характеристики. Тем не менее, знакомство с некоторыми фундаментальными оптическими свойствами поможет инженерам выбрать подходящий материал для своего применения. В этой статье мы рассмотрим зависимость показателя преломления, пропускания, поглощения и длины волны и обсудим, как эти свойства влияют на дизайн продукта.

Показатель преломления

Вы, наверное, знакомы с концепцией «путешествия со скоростью света», но знали ли вы, что скорость света может изменяться? Скорость света уменьшается, когда он проходит через среду из-за взаимодействия фотонов с электронами. Обычно более высокая концентрация электронов в материале приводит к более низким скоростям. Вот почему свет распространяется быстро в стекле, быстрее в воде и быстрее всего в вакууме. Показатель преломления ( n ) материала определяется как отношение скорости света в вакууме к скорости света в материале.

Свет, падающий на стеклянную поверхность, будет отражаться под углом, равным углу падения, и передаваться в соответствии с законом Снеллиуса. При нормальном падении отражается примерно 4% света; эта величина определяется показателем преломления стекла.

Когда луч света попадает на стеклянную поверхность, часть луча отражается, а часть проходит. Показатель преломления стекла определяет не только то, насколько отражается и проходит свет , но и его угол преломления в стекле.Угол передачи можно рассчитать по закону Снеллиуса:

Более высокие показатели преломления в стекле приводят к большей разнице между углом падения и пропускания света. Отражение света от поверхности происходит из-за мгновенного изменения показателя преломления между стеклом и окружающей его средой. Для нормального падения (Θ _i = 0 °) количество отраженного света определяется по

Для большинства стекол с показателем преломления 1,5 потери на отражение от поверхности приводят к снижению интенсивности света примерно на 4%.

Приложение:

При разработке линзы, пропускающей свет, необходимо учитывать показатель преломления материала. Даже небольшое изменение показателя преломления может повлиять на распределение кандел проходящего света. Это можно увидеть в примере ниже, где свет проходит через две плоско-выпуклые линзы одинаковой формы с разными показателями преломления.

Распределение силы света, проходящего через линзу, зависит не только от формы линзы, но и от показателя преломления.

Распределение силы света справа от стеклянной линзы с типичным показателем преломления 1,5. Слева отображается линза с показателем преломления 1,6. Она может быть изготовлена ​​из стекла с более высоким показателем преломления или пластмассы, например как поликарбонат. Для приложения, которое требует светового освещения на большей площади поверхности, может быть лучше выбрать стекло с меньшим показателем преломления. Или, например, вы хотите получить большую интенсивность ближе к центру распределения кандел; вы бы выбрали материал с более высоким показателем преломления.Понимание этого оптического свойства предоставит вам еще один инструмент, который поможет вам выбрать правильный материал и достичь желаемых результатов.

Поглощение

Когда свет проходит через стекло, интенсивность света обычно снижается. Это поглощение происходит, когда энергия фотона света совпадает с энергией, необходимой для возбуждения электрона в стекле до его более высокого энергетического состояния, и фотон поглощается стеклом.

Спектр поглощения стекла зависит от состава.Очки со стандартными пиками поглощения в их спектрах, такие как фильтр Kopp Glass 3131, построенный здесь, можно использовать для калибровки спектрофотометров. Большие пики поглощения соответствуют уменьшению спектров пропускания.

Поглощение стекла, показанное на рисунке выше как функция длины волны, часто используется для описания уменьшения интенсивности света при его прохождении через стекло. Он определяется как

Это значение зависит от состава и толщины стекла, а также от длины волны падающего света.

Приложение:

Фильтры из редкоземельного стекла часто используются для калибровки поглощения и пропускания спектрофотометров. Эти очки поглощают свет на очень определенных длинах волн, что позволяет калибровать хорошо охарактеризованные пики поглощения в ультрафиолетовом, видимом и инфракрасном спектрах.

В некоторых приложениях полезно уменьшать светоотдачу в равных частях по всем длинам волн. Например, фильтры нейтральной плотности поглощают все длины волн почти одинаково и часто используются в фотографии для уменьшения интенсивности света, не влияя на цвет.Они также используются для ослабления лазеров и других источников света, мощность которых нельзя регулировать или уменьшать.

Передача / Пропускание

Любой свет, который не поглощается стеклом или не отражается от его поверхности, будет проходить через стекло. Часто очень важно точно знать, сколько света пройдет через стекло на определенных длинах волн. Часто очки обсуждают с точки зрения их пропускания или пропускания. Та же информация предоставляется обоими этими терминами, но передача сообщается с диапазонами от 0% до 100% и коэффициентом пропускания от 0 до 1.

Внешнее пропускание рассчитывается на основе интенсивности падающего света I ₀ и интенсивности света, покидающего стекло I. Он учитывает отражение от поверхности. С другой стороны, внутреннее пропускание не включает потерь на отражение. Он определяется по интенсивности света сразу после входа в стекло, I ₁ , и непосредственно перед выходом из стекла, I ₂ .

Коэффициент пропускания также часто указывается как внутренняя передача и определяется как:

Внешний коэффициент пропускания включает как потери на поглощение материала, так и потери света из-за отражения от двух стеклянных поверхностей, в то время как внутреннее пропускание включает только потери на поглощение материала.

Приложение:

Представление значений коэффициента пропускания материала может варьироваться в зависимости от области применения или общей отраслевой номенклатуры. В то время как большинство промышленных очков сообщают об оптических свойствах как внешнее пропускание, значения для фильтровальных стекол обычно указываются как внутреннее пропускание. Это связано с тем, что фильтровальные стекла могут быть обработаны антибликовым покрытием для предотвращения потерь интенсивности на поверхности стекла. Например, стеклянный фильтр с внешним пропусканием 92% при 589.2 нм может иметь гораздо более высокий внутренний коэффициент пропускания 0,98, как в случае с нашим фильтром 3131.

При просмотре описания свойств стекла и разработке детали важно знать, соответствуют ли отраслевые спецификации, которым вы пытаетесь соответствовать, для внешнего или внутреннего пропускания. Например, многие спецификации Федерального авиационного управления (FAA) для аэропортовых и аэрокосмических приложений содержат требования, которые предусмотрены для внешней передачи. Стандарт SAE Aerospace AS 25050 требует определенных внешних передаточных чисел для изделий разного цвета.В зависимости от степени трансмиссии изделиям присваиваются различные степени (A-D).

Зависимость значений от длины волны

Важно отметить, что все описанные выше оптические свойства зависят от длины волны. Например, показатель преломления стекла увеличивается с уменьшением длины волны падающего света. Дисперсию показателя преломления часто показывают на примере расщепления белого света при прохождении через призму. Согласно закону Снеллиуса, поскольку n _синий > n _{красный} , свет с синими длинами волн преломляется или меняет направление больше, в то время как красные волны преломляются меньше при входе, перемещении и выходе из поверхностей другой материи.

Показатель преломления стеклянного материала изменяется в видимом спектре длин волн. Использование оптической призмы показывает влияние этого индекса изменения в видимом спектре, поскольку белый свет разделяется на отдельные длины волн и цвета.

Зависимость показателя преломления от длины волны часто описывается с помощью эмпирического уравнения Коши,

здесь A, B и C — константы, специфичные для состава стекла. Это соотношение хорошо работает для видимых длин волн, но часто неточно описывает поведение в ультрафиолете или инфракрасном диапазоне.

Отражение, поглощение и пропускание стекла также зависят от длины волны. Цвет стекла определяется длиной волны, которую стекло поглощает и пропускает. Например, стекло, которое поглощает волны зеленого, желтого и красного цветов и пропускает волны синего цвета, будет казаться глазу синим. Цветность — это то, о чем мы много знаем и обсудим более подробно в следующей статье блога.

Приложение:

По мере того, как использование светодиодов растет и заменяет обычные источники света, важно учитывать, как их светоотдача отличается.На изображении ниже показано, как изменяется спектральная мощность синего, зеленого и красного светодиода по сравнению с источником накаливания (CIE Illuminant A). Цветные светодиоды имеют узкие диапазоны длин волн излучаемого света, что необходимо учитывать при проектировании для конкретных применений.

Например, если вы разрабатываете оптические призмы или другие элементы линзы, очень важно выбрать правильный показатель преломления. Как упоминалось ранее, показатель преломления изменяется с длиной волны, поэтому может потребоваться учитывать любые изменения показателя и проектировать оптические особенности, которые работают во всем спектре, с помощью светодиодов, которые варьируются от синего до зеленого и красного.

Спектральный выход света сильно различается в зависимости от источника. Линзы, предназначенные для ламп накаливания, не будут иметь такой же выходной мощности, если в качестве источника используется белый или цветной светодиод.

До сих пор в этой серии мы обсуждали тепловые и оптические свойства стекла и их влияние на дизайн продукта. Это всего лишь два элемента успешного дизайна. Наша последняя статья из этой серии посвящена изучению механических свойств стекла, которые особенно важны, когда продукты используются в суровых условиях или подвергаются воздействию агрессивных химикатов.

---

Подробнее о Glass

Чтобы помочь вам разработать более эффективные линзы для очков, мы создали обширную электронную книгу, которая включает более 40 страниц информации о тепловых, оптических и механических свойствах стекла.

Если вы хотите узнать, как разрабатывать стеклянные линзы и компоненты, оптимизированные как для ваших требований к производительности, так и для операционной среды, загрузите нашу бесплатную электронную книгу.

.
