Как подключить сабвуфер в машине

Хорошее звучание музыки в машине – это гарантия того, что вы всегда сможете насладиться любимыми композициями и качество звука будет на высоте. К сожалению, не все производители автомобилей устанавливают в салоне хорошую стереосистему, и меломанам приходится задумываться над вопросом – как сделать так, чтобы музыка звучала хорошо.

Сабвуфер – это динамик, который может воспроизводить низкие частоты в диапазоне от 20 до 200 Герц. Обыкновенная штатная аудиосистема справиться с этим заданием не способна (если конечно у вас не автомобиль D-класса за несколько миллионов. Вот и встает вопрос – как выбрать и подключить сабвуфер.

Рекомендаций по этому вопросу можно найти очень и очень много. Стоит сперва определиться какие есть виды сабвуферов и какой из них лучше всего устанавливать в авто определенного класса.

Активные сабвуферы характеризуются наличием усилителя мощности и кроссовера, который отсеивает все лишние частоты.

Такой тип сабвуфера хорошо локализует низкие частоты и воспроизводит их, не перегружая при этом головной усилитель.

Пассивные сабвуферы не оснащены усилителями мощности и поэтому их настройка – дело очень сложное, поскольку в результате может возникать дисбаланс в звучании.

Есть еще и НЧ-сабвуферы, которые представляют из себя отдельные динамики, а уже корпус для них нужно изготавливать самостоятельно. Такие сабвуферы можно установить в любое место в автомобиле.

То, где будет установлен сабвуфер зависит от типа кузова машины:

  • седаны – для таких машин самым подходящим местом для установки сабвуфера будет задняя полка, хотя можно устанавливать их и в двери и даже в переднюю панель;
  • хетчи и универсалы – самым лучшим местом для установки “саба” станет багажник, куда можно поместить и уже полностью готовые к использованию активные сабвуферы или самостоятельно сделать корпус под пассивные и низкочастотные;
  • если же вы ездите на кабриолете или родстере, то обычно сабы устанавливают в крышку багажника, при этом для улучшения качества звука используют два НЧ динамика.

Это рекомендации специалистов, а каждый владелец сам для себя решает вопрос – куда установить сабвуфер.

Важным моментом является и само подключение саба к аудиосистеме автомобиля. При этом нужно решить следующие вопросы:

  • возможно ли подключение сабвуфера к вашей магнитоле;
  • как будут проходить кабели от сабвуфера;
  • где расположить под капотом предохранитель сабвуфера.

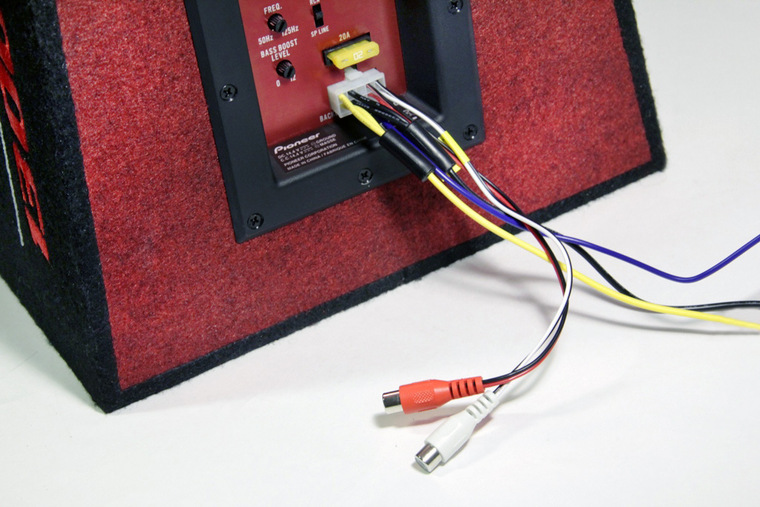

Легче всего подключать активные сабвуферы, поскольку в них имеются все выходы и разъемы, а также кабели.

Активный саб подключается к магнитоле с помощью одного линейного кабеля, на задней крышке магнитолы должен быть специальный разъем, если же его нет, то либо придется покупать новую, либо брать паяльник в руки искать схемы для подключения саба. Еще два провода должны обеспечить питание усилителя, положительный провод к плюсовой клемме АКБ, минусовой – к минусу.

Важно также установить предохранитель возле аккумулятора, а все провода красиво спрятать под обшивку машины.

Пассивные и НЧ сабы в принципе подключаются по той же схеме, но есть одна небольшая разница – им требуется параллельное подключение усилителя. Если головное устройство предусматривает наличие усилителя, то проблем никаких быть не должно – протягивается акустический кабель к сабу, а все настройки ведутся через усилитель. Также питание сабвуфера тоже ведется через усилитель, а не от АКБ, поэтому нужно просто соединить минусовые и плюсовые выходы и зажимы.

В общем – это все. Но если вы не уверены в своих силах, или боитесь напортачить, то лучше заехать на сервис, где все сделают быстро и по-человечески.

Данное видео содержит инструкцию по установке саба и усилителя на примере Субару Форестера.

Еще одна легкая инструкция установки на примере сабвуфера Sony XS-GTX121LC и усилителя Pioneer GM-5500T

Загрузка…

Поделиться в социальных сетях

Как подключить сабвуфер и колонки к усилителю


Как подключить сабвуфер и колонки к усилителю: что нужно для подключения, полезные советы

Зачастую чтобы устранить хрипоту колонок, когда те играют на высокой громкости, или для того, чтобы увеличить громкость звука, требуется подключение дополнительного усилителя. Обычно такие устройства устанавливаются вместе с сабвуфером, так как для корректной работы последнего, необходимо двухканальное усиление с нагрузкой на самом устройстве. Так же чтобы устранить хрип в динамиках, устанавливают четырёх или двухканальные усилители.

Как подключить сабвуфер и колонки к усилителю

Усилители бывают двухканального и четырёх канального типа. К двухканальному усилителю можно подключить либо два динамика (левый и правый), либо один саб. Для того, что бы подключить к устройству усиления и сабвуфер и колонки одновременно, потребуется 4х канальный комплект.

Существуют следующие схемы подключения к 4 ем каналам:

  • 4 Колонки
  • Сабвуфер и пара динамиков (левый и правый)
  • 2 сабвуфера.

В случае подключения 4х динамиков, следует задействовать соответствующие клеммы. Которые обозначаются как: Front Left, Front Right, Rear Left, Rear Right, где Front – означает фронтальные колонки, Rear – тыльные, Left – левые, Right – правые.

Если устройства подключаются в составе двух колонок и одного сабвуфера, к клеммам Front Left и Front Right, а сабвуфер к Rear Left и Rear Right. Так же можно подключить 2 саба к соответствующим фронтальным и тыльным разъёмам.

 Что нужно для подключения?

Для подключения нужны само акустические устройства, а также усилитель и двух цветные провода. Один кабель будет плюсовой, другим минусом. Лучше использовать специальные акустические провода.

 Важно! При выборе сечения провода следует помнить, что сечение минусового кабеля должно быть одинаковым с сечением плюсового.

Также может понадобиться предохранитель, для защиты усилителя от короткого замыкания.

Полезные советы как можно подключать сабвуфер и колонки к усилителю

  • Самое важное, что следует помнить при подключении это соблюдение полярности. Обычно кабель красного цвета подключается к плюсу, а чёрный к минусу.
  • Кабели не стоит перегибать, а места соединений лучше покрывать термоусадкой или изолентой.

 Важно! Если музыкальная система проводится в салоне автомобиля, то, чтобы избежать помех, провода с питанием следует провести по одной стороне кузова, а провода с сигналом по другой.

  • Сечение кабеля должно быть не менее 2 кв. мм. А также не стоит пытаться экономить на качестве проводящего элемента, так как из-за некачественного проводника, звук может искажаться, а на канале могут возникать помехи.

Подключение 4х канального усилителя — DRIVE2

dimka011 был 5 дней назад

26 лет Я езжу на Лада 21099 Балашов, Россия

Варианты подключения четырех канального усилителя с четырьмя колонками, колонками и сабвуфером, двух сабвуферов, четырех колонок и одного сабвуфера, подключение восьми колонок.

Рекомендую сначала ознакомиться со статьей: подключение двух канального усилителя. Как и в статье о подключении 2-х канального усилителя, настоятельно рекомендую прокладывать питание для 4-х канального усилителя, толстыми проводами от самого аккумулятора. Также хочу напомнить про общий предохранитель, так как в большинстве случаем, четырех канальный усилитель имеет два предохранителя, а магнитола один, следует учитывать, все три предохранителя. Чтобы предотвратить появления помех в колонка, при работе двигателя, стоит провода питания провести по одной стороне кузова автомобиля, а сигнальные (RCA) по противоположной стороне.

Стандартная схема подключения 4-х канального усилителя.

Схема подключения к четырех канальному усилителю, одного сабвуфера и двух колонок

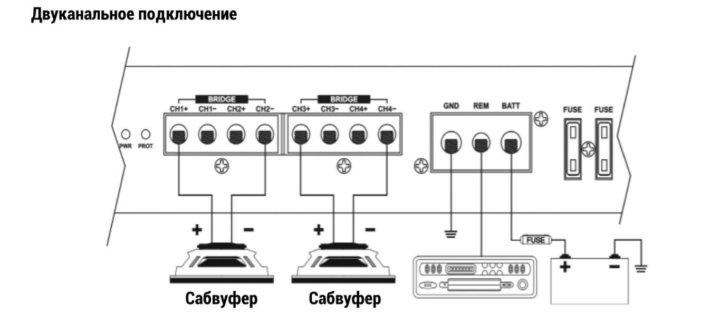

Подключение к усилителю двух сабвуферов.

Подключение к четырехканальному усилителю 4-х динамиков и сабвуфера.

Подключение 8-ми динамиков от четырехканального усилителя.

При подключении четырехканального усилителя по последним двум схемам, убедитесь, что усилитель работает с 2 Ом-ной нагрузкой! P.S. Надеюсь инфа для вас будет полезна)))

Как подключить усилитель к колонкам: в машине, динамиков, схема, авто, настроить, правильно установить, сабвуферу, магнитоле, задние

Для дополнительного повышения мощности звука в машине можно поставить усилитель. Перед тем как подключить усилитель к колонкам, необходимо выбрать подходящую схему присоединения и подготовить требуемые детали.

Что понадобится

Перед тем как правильно подключить усилитель к колонкам, потребуется приобрести специальный набор, состоящий из следующих деталей:

  • акустический кабель, чтобы подключить динамики к усилку;
  • провода с наконечниками, подходящими под клеммы передних и тыловых колонок;
  • межблочные кабели.

Сечение проводов для подключения усилителя к колонкам должно быть не менее 2 мм, а для подсоединения питания — не менее 3 мм. Толщина плюсового провода должна быть больше, чем минусового. Для более надежного соединения усилителя с магнитолой и колонками все провода оснащаются наконечниками с отверстиями и клеммами. Номинальный ток предохранителя, обеспечивающего дополнительную защиту устройства и акустики, должен быть не менее 5 А.

Разработка и выбор схемы

Вначале необходимо определиться со схемой подключения колонок через усилитель. Она характеризуется числом каналов и количеством динамиков. Различают последовательное, параллельное и последовательно-параллельное соединения. Первый способ подойдет, если есть низкочастотные и широкополосные динамики и усилитель для авто. Это позволит сделать четырехканальную систему звука с эффективным распределением мощности колонок.

Второй метод может использоваться для подключения высокоомных громкоговорителей к устройству, рассчитанному на меньшее сопротивление нагрузки, поскольку выходная мощность звука может снизиться. Также этим способом можно подсоединить широкополосные и высокочастотные колонки в машине, если при последовательном соединении громкость одного из них становится чрезмерно низкой или высокой из-за неодинакового импеданса.

Третий способ применяется для создания более сложных конфигураций подключения нескольких громкоговорителей к двухканальному устройству, когда не удается добиться нужного качества при использовании предыдущих двух методов. Следующий этап разработки схемы подключения — это выбор способа соединения магнитолы с усилителем в зависимости от наличия необходимых выходов звука. Подключить усилитель к магнитоле можно через выходы линейные низкого уровня или акустические.

В первом случае устройства соединяются кабелем для передачи звука с вилками RCA на конце.

При использовании нестандартных разъемов потребуется переходник. Прежде чем установить на машину усилитель, необходимо проложить межблочный кабель по полу кузова или по потолку. Не следует располагать его рядом с проводкой и прочими электронными устройствами, чтобы при прослушивании музыки не проявлялись помехи, способные испортить качество звучания.

Последовательное подключение

При присоединении саба к 2х-канальному усилителю этот громкоговоритель можно подключить последовательно с левой или правой колонкой. Если используется четырехканальный усилитель в машине, то саб можно включить в разрыв левого или правого канала по любому борту или по мостовой схеме. Стоит учитывать, что положительная клемма имеет большую ширину, чем отрицательная. Это поможет не ошибиться при подключении.

Чтобы выполнить последовательное соединение, нужно подключить положительную клемму саба или передней колонки к отрицательной клемме широкополосной задней колонки. К свободным выводам получившейся конструкции подключается акустический кабель. Если полярность динамиков не промаркирована, то перед подсоединением необходимо проверить и выполнить их фазировку.

Если они будут играть противофазно, то звучание станет неестественным. Для проверки синфазности к включенным последовательно колонкам на мгновение присоединяется пальчиковая батарейка на 1,5 В.

В этот момент мембраны громкоговорителей должны двигаться в одну сторону.

В противном случае выводы одного из динамиков меняются местами.

Следует пометить провод в кабеле, который идет к отрицательному выводу акустической системы, чтобы не ошибиться при последующем подключении колонок к усилителю и не допустить замыкания на корпус. Если сопротивления динамиков различаются, то один из них будет звучать громче, а другой — тише. В этом случае необходимо подключить резистор параллельно одному из динамиков. Сопротивление легко изготовить из нескольких сотен витков тонкого провода. Подбирая их количество, можно более тонко сбалансировать громкость звука колонок и настроить его под нужные условия.

Параллельное подключения

В этом случае широкополосной динамик и твиттер или сабвуфер включаются параллельно друг другу. Поскольку ход мембраны высокочастотной колонки невелик, проверка полярности может быть затруднена. Качество звука оценивается на слух после подключения. Если указана полярность или клеммы имеют разную ширину, то выводы с одним знаком соединяются друг с другом.

Подключение может осуществляться разветвленным акустическим кабелем. Надо к одному из его концов присоединить по два отрезка провода с наконечниками к каждой жиле и скрутить их как можно более надежно. Затем полученное соединение изолируется клейкой лентой или термоусадочной трубкой.

Параллельно-последовательное подключение

При таком способе подключения можно добиться требуемого качества звука путем комбинирования громкоговорителей и их согласования с усилителем по сопротивлению.

Например, можно последовательно соединить низкочастотный и широкополосной динамики, а параллельно последнему — высокочастотный. Существуют и другие комбинации колонок, используемые вместе с двух- и четырехканальными автомобильными усилителями.

Подключение динамиков

Правильное подключение осуществляется после выбора подходящей схемы. В случае с последовательным соединением провод, который идет к положительному выводу колонки, подключается к клемме выходного сигнала усилителя с тем же знаком. Затем таким же образом подключается второй провод. Если позволяет конструкция клеммной коробки, то можно обеспечить дополнительную изоляцию провода без наконечника с помощью трубочек.

Для этого надо надеть изделие на подсоединяемый конец кабеля. После этого жила оборачивается вокруг болта и вкручивается в клемму устройства. Затем трубочка протягивается вдоль провода и надевается на вывод. Для изоляции клемм подойдет клейкая лента. Следует внимательно следить за тем, чтобы концы жил не соприкасались друг с другом или другими деталями. При необходимости лишние части отрезаются.

В заключение установки выполняется проверка работоспособности. Если после включения перегорает предохранитель, то произошло короткое замыкание вследствие ошибок при присоединении динамиков. Если звук становится неестественным или плоским, то динамики работают в противофазе из-за перепутывания полярности.

Если не слышен один из каналов, то проверяется подключение кабелей к автомагнитоле и колонкам. Перебои и искажения вызываются применением некачественной проводки с меньшей толщиной из меди или алюминия низкого качества, а также с поврежденной изоляцией. Неисправные динамики тоже могут становиться причиной некачественного звука.

Как подключить сабвуфер к усилителю? Схема подключения и установки колонок и сабвуфера в машине

Наличие сабвуфера может существенно улучшить работу акустической системы автомобиля, но это будет возможно только при правильном подключении к усилителю. К сожалению, данная операция далеко не так проста, как кажется многим. Для того чтобы все правильно работало необходимо учесть ряд достаточно важных параметров. В этой статье мы попробуем разобраться, как правильно подключить сабвуфер к усилителю.

Прежде чем начать подключение активного и пассивного сабвуфера к усилетелю имеет смысл сопоставить значения RMS (мощности, при которой оборудование может работать с реальным звуковым сигналом в течение часа без повреждений) сабвуфера и усилителя. Подбирать оборудование нужно таким образом, чтобы этот параметр усилителя был выше, чем у сабвуфера. В противном случае возможно превышение допустимого уровня мощности (клип), что является одной из наиболее распространенных видов поломки динамиков.

Для оптимальной работы мощности усилителя и сабвуфера должны быть примерно равны.

Что нужно для подключения?

Для подключения сабвуфера к усилителю, в первую очередь необходимо удостовериться в том, что у Вас есть все необходимое. Для установки сабвуфера и усилителя в машину понадобится:

  • Набор клемм и разъемов;
  • Конвертер вывода звука;
  • Линейный предохранитель;
  • Переключатель для удаленного питания;
  • Конденсатор;
  • Комплект проводов для подключения сабвуфера и усилителя, которые подбираются под конкретную акустическую систему.

Чтобы приобрести нужный комплект проводов достаточно просто обратиться в любой магазин, торгующий звуковыми системами для автомобилей, и укажите им модели вашей машины и магнитолы.

Длина проводов определяется в зависимости от выбранной схемы подключения сабвуфера к усилителю.

Проводка проводов

Перед установкой сабвуфера и усилителя необходимо определиться с тем, где именно будет располагаться автоусилитель. В выбранное место нужно положить конец провода питания, и проложить его под капотом автомобиля. Для этого понадобится отмерить провод с запасом в тридцать сантиметров.

В некоторых машинах уже предусмотрены отверстия с резиновыми или пластиковыми вставками, которые предназначены именно для проводки акустической системы. Если отверстия необходимо просверлить, то нужно соблюдать крайнюю осторожность для того, чтобы не повредить важных узлов и деталей. В некоторых местах проводку нужно дополнительно защитить изолентой.

Питание усилителя

Теперь необходимо обеспечить питание для автоусилителя. Для этого понадобится отсоединить от аккумулятора кабеля питания автомобиля и присоединить к нему провод питания усилителя. После этого, не подключая кабель питания к аккумулятору нужно вставить его в предохранитель соответствующей силы тока, и только после этого присоединить к аккумулятору.

Заземление

Следующим этапом установки сабвуфера и усилителя в машину будет подведение заземления. Для этого необходимо присоединить выбранный провод к усилителю и от него к участку голого (обезжиренного, неокрашенного и без следов коррозии) металла. Перед подсоединением провода стоит отшлифовать выбранный участок. Чаще всего просто откручивается один из болтов сиденья, к нему прикрепляется провод заземления, а болт закручивается.

Подключение усилителя к магнитоле

Естественно подключение сабвуфера через усилитель было бы бессмысленным без источника звука, которым является автомагнитола.

В первую очередь необходимо обеспечить удаленное питание. В неоригинальных автомобильных магнитолах, как правило, есть синий провод, который можно просто обрезать и подключить вместо него кабель подходящей длины.

В том случае, если у вас оригинальная магнитола, нужно купить подходящий переключатель и найти место, в котором вы его разместите и выполнить следующие действия:

  1. Протянуть к переключателю провод от усилителя;
  2. Разрезать его надвое;
  3. Подключить концы провода к двум клеммам;
  4. Проведите отрезанную часть провода обратно, оставив запас в 30 см.

Далее необходимо будет подключить конденсатор, который предотвратит скачки напряжения из-за использования подсветки в сочетании с мощными басами. Конденсатор должен располагаться как можно ближе к усилителю использовав его заземление.

Чтобы конденсатор выполнял свою функцию его нужно зарядить. Для этого необходимо использовать резистор с сопротивлением в 1кОм. Зарядка займет всего несколько секунд, но лучше не трогать ничего голыми руками. Проверка заряда конденсатора осуществляется при помощи вольтметра, который должен показать около двенадцати Вольт.

Далее нужно подключить сигнальные провода от линейных выходов магнитолы. Их количество может доходить до шести, хотя в мультимедийных центрах может быть и больше. Выбираем соответствующие выходы и подключаем их к усилителю при помощи межблочных кабелей. Для двух и четырехканальных моделей необходимы соответствующие межблоки.

Если у магнитолы всего одна пара линейных выходов, а используемый автоусилитель имеет четыре канала, необходимо использовать Y-адаптеры. Однако большинство современных усилителей имеют возможность параллельного подключения входов, что позволяет обойтись и без них.

Подключение сабвуфера к усилителю

Для того чтобы подключить сабвуфер к усилителю нам понадобится конвертер вывода звука – небольшая коробочка с двумя RCA выходами и 4 проводами. Два провода используются для подключения динамика, оставшиеся можно просто убрать из виду. Провода для выхода RCA, подключаются к усилителю.

Как подключить сабвуфер к одноканальному усилителю

Подключение сабвуфера к одноканальному усилителю является достаточно простой операцией. Нужно припаять «+» и «-» выхода к «+» и «-» сабвуфера.

Несколько сложнее подключение нескольких пассивных сабвуферов. Для этого используются параллельные или последовательные схемы. Однако при этом необходимо правильно рассчитать сопротивление.

Как подключить сабвуфер к двухканальному усилителю

Подключение осуществляется «мостом» — этот способ отлично работает практически со всеми двухканальными усилителями, к которым нужно подключить один сабвуфер. Для этого необходимо взять «+» от одного канала и «-» от другого, которые мы подключаем непосредственно к сабвуферу.

Важным моментом является то, что при данном подключении сопротивление должно быть не менее четырех Ом. Кроме того, нужно учитывать, что в таком случае произойдет суммирование выходной мощности каналов.

Если у усилителя можно переключать моно и стерео режим, то можно просто подключить провода к «+» и «-» одного канала. В том случае, если необходимо подключить 2 сабвуфера к усилителю, то нужно просто развести их по разным каналам.

Также важно помнить о том, что для корректной работа сабвуфера необходимо включить LPF фильтр который обрежет частоты выше 50-100 Hz.

Как подключить сабвуфер к четырехканальному усилителю

Классикой подключения автомобильной акустики к четырехканальному усилителю является схема с двумя динамиками и одним сабвуфером.

Итак, как в таком случае подключить сабвуфер и колонки к усилителю?

Стандартным вариантом будет подключение двух колонок и одного сабвуфера. Каждая колонка подключается к отдельному каналу, в то время как сабвуфер устанавливается мостом. Важным моментом является то, что колонки должны будут подключены к фронтальным каналам, а сабвуфер к тыловым.

Также возможно разведение двух сабвуферов по отдельным тыловым каналам.

1 … 3

Как подключить сабвуфер к колонкам в машине

Звуковые устройства для качественного воспроизведения звука состоят из нескольких компонентов. Это усилитель низкой частоты и определённое количество акустических систем, которые называются сателлиты. Высококачественная звуковая система маркируется 7.1. Это означает, что в неё входит семь устройств с широкополосными динамиками и одна низкочастотная или басовая система. Это устройство обеспечивает воспроизведение узкой полосы частот звукового диапазона. Нижний порог составляет 20-25 Гц, а верхний обычно не превышает 150-180 Гц. Низкочастотная конструкция бывает двух типов. Это пассивная или активная басовая система.

Пассивный блок для воспроизведения басовых частот состоит только из корпуса и НЧ громкоговорителя. Сопротивление устройства соответствует сопротивлению звуковой катушки. Пассивный блок можно подключить параллельно широкополосным динамикам, при этом суммарное сопротивление уменьшается. Чтобы не сжечь усилитель низкой частоты, нужно посчитать результирующее сопротивление системы.Основным компонентом активной звуковой системы является усилитель низкой частоты с корректирующим фильтром на входе.

Подключение сабвуфера через колонки

Часто звуковой комплекс не имеет низкочастотного блока, а для качественного воспроизведения музыки не хватает басовых частот. Тогда НЧ устройство приходится подключать самостоятельно. Обычно такую проблему приходится решать вавтомобилепотому, что в штатную комплектацию входят только передние и задние динамики и приходится подключать саб через колонки.Некоторые модели автомобильных магнитол оснащены специальным разъёмом для подключения низкочастотного устройства, но в штатных магнитолах такие разъёмы отсутствуют. Если планируется установить пассивный динамик, то для получения качественного воспроизведения низких частот нужно ставить отдельный усилитель. Многие владельцы автомобилей, чтобы не создавать себе лишних проблем, подключают низкочастотный блок через автомобильные динамики. Чтобы подключить активный сабвуфер через колонки придётся прокладывать звуковой кабель и провода питания.

Подключение активного сабвуфера через задние колонки

В автомобиле основное звуковое сопровождение идёт через фронтальные акустически системы. Тыловые динамики являются дополнительными, поэтому к ним часто под стыковывают низкочастотное устройство. Подключение сабвуфера через задние колонки обеспечивает нормальное воспроизведение басовых частот, при этом дополнительный усилитель не требуется. Подключение саба от задних динамиков зависит от конструкции устройства. На задней панели пассивной низкочастотной системы находятся две клеммы. Это плюс и минус низкочастотного динамика.Эти клеммы соединяются акустическим кабелем с соответствующими клеммами задних динамиков автомобиля. Низкочастотная система подключается мостом к плюсу и минусу разных каналов усилителя, как это показано на рисунке. Сечение медного многожильного провода должно быть как можно большим, так как это снижает сопротивление и потери при передаче сигнала.Подключение саба через задние колонки выполняется кабелем от 2.5 до 4.0 мм2.

Как подключить саб от колонок в автомобиле

Для того чтобы повысить качество воспроизведения низких частот, подключить сабвуфер к колонкам в машине рекомендуется через пассивный фильтр-кроссовер. Можно использовать промышленное изделие или собрать фильтр самостоятельно. Для частоты среза 150 Гц при сопротивлении громкоговорителя 4 Ом потребуются следующие номиналы радиодеталей:

  • Ёмкость конденсатора – 180 мФ
  • Индуктивность катушки – 6 мГн

Для корректной работы фильтра нужно использовать специальные конденсаторы для акустических систем типа К73-17 или К78-34. Для намотки индуктивности используется медная проволока диаметром 1.0 мм и длиной 84 метра. Оправка может быть любая, сделанная из дерева или пластика. Такое подключение саба через задние колонки позволит почти полностью избавиться от ненужных частот звукового диапазона. Если динамик имеет другое сопротивление и нужна иная частота среза, проще всего воспользоваться онлайн калькулятором для расчёта фильтров. При подключении активного сабвуфера через колонки следует использовать входы высокого уровня.

Некоторые низкочастотные системы не имеет высокоуровневых входов. Тогда для подключения устройства нужно использовать адаптер для сабвуфера через колонки. В простейшем варианте устройство представляет собой резистивный делитель напряжения-сумматор сигналов. Провода без разъёмов подключаются к задним динамикам, чёрный провод должен быть соединён с массой автомобиля, а провода с разъёмами соединяются с входами низкого уровня низкочастотной акустики. Линии, идущие на задние громкоговорители и массу можно нарастить любым удобным способом.

При доработке автомобильного акустического комплекса в систему вводятся дополнительные усилительные блоки и низкочастотные динамики. Пользователь может самостоятельно подключить усилитель к колонкам и провести настройку полученной системы, добиваясь гармоничного звучания музыки.

Что понадобится

Перед началом монтажа требуется подготовить материалы:

  • изоляционная лента;
  • металлические трубки для соединения шнуров;
  • коммутационные детали для подключения к электрическим цепям автомобиля;
  • акустические и электрические шнуры с зажимами;
  • крепежные элементы для кронштейнов.

Перечень дополнительного оборудования, предполагаемого к установке, зависит от финансовых возможностей и предпочтений владельца. При этом важно помнить, что от характеристик усилителя зависит дальнейшая работа акустики. Например, если подключить саб к 2-канальному усилителю, то потребуется урезать частотный диапазон воспроизведения для 2 каналов. В этом случае рекомендуется установить 4-канальный блок, задействовав тыловые выходы для коммутации сабвуфера мостом.

Инструменты

Для установки оборудования и коммутации соединительных шнуров потребуются инструменты и материалы:

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать . Перейти к тесту »

  • бокорезы для нарезки кабелей и удаления изоляции;
  • отвертки и гаечные ключи для демонтажа пластиковых обшивок;
  • соединительные хомуты;
  • тестовый прибор для проверки целостности цепей питания;
  • дополнительные клеммы и инструмент для установки наконечников.

Как выбрать сечение провода

Поскольку внешний усилитель потребляет ток до 40-50 А (зависит от модификации), то необходимо подобрать подходящий силовой кабель для подключения. Для расчета сечения потребуется выяснить значение номинальной мощности оборудования, которое указывается в инструкции по эксплуатации и на заводской этикетке. Суммарное энергопотребление равняется произведению мощности на число задействованных каналов. Например, при подаче на 1 громкоговоритель сигнала мощностью 50 Вт, суммарное потребление на 4 канала составит 200 Вт.

Затем требуется вычислить длину шнура, идущего до аккумуляторной батареи. На основе полученных цифр по таблице выбирается многожильный медный кабель с требуемым сечением. Рекомендуется брать провод с запасом 10-15%, что позволит безопасно подсоединить усилитель в машине. Использовать алюминиевые жгуты или элементы с омедненной поверхностью не рекомендуется.

Для соединения акустических компонентов применяются межблочные кабели, поставляемые совместно с изделиями. Для улучшения качества звука рекомендуется приобретение улучшенных шнуров, оборудованных качественными коммутационными элементами. Соединительные акустические кабели имеют стандартную конструкцию, отличаются только качеством используемых материалов.

Выбор предохранителя

Плавкий предохранитель обеспечивает защиту электропроводки автомобиля и усилителя от повреждений при коротких замыканиях или повышении силы тока при перегрузке. Элемент устанавливается в положительном соединительном проводе рядом с клеммой аккумулятора. Номинал вставки определяется на основе таблиц с учетом длины кабеля и площади сечения. Дополнительные плавкие вставки автомобильного типа (ножевые) расположены в корпусе усилительного узла.

Схемы подключения

Чтобы правильно подключить громкоговорители, требуется разработать схему расположения устройств и рассчитать магистрали прокладки кабелей. Для коммутации усилителя к колонкам в авто требуется использовать акустический кабель с металлическим экраном, снижающим воздействие электромагнитных волн (от радиопередатчиков, блоков управления или системы зажигания).

Схемы коммутации позволяют соединить передние и задние колонки побортно в общие цепи, освободив оставшиеся тыловые каналы усилительного блока для коммутации низкочастотного громкоговорителя. Сабвуфер подсоединяется мостом, что повышает передаваемую мощность при одновременном снижении нагрузки на электронику усилительного контура.

Последовательное

В схему подключения усилителя к автомагнитоле входят цепи подсоединения колонок. При последовательной коммутации обмоток репродукторов происходит рост суммарного сопротивления. Подобное подключение используется при подключении элементов для дополнительного озвучивания, расположенных в задней части салона. Количество громкоговорителей, соединенных в общую цепь, неограниченно. Допустимое суммарное сопротивление должно соответствовать параметрам усилительного блока.

Для подключения колонок к усилителю в машине необходимо соединить положительную клемму одного из каналов с плюсовым входом динамика, минусовой выход от того же канала идет к отрицательному контакту дополнительного громкоговорителя. Оставшиеся клеммы колонок соединяются акустическим шнуром. По аналогии соединяются репродукторы симметричного канала.

Параллельное

Параллельное подключение колонок через усилитель позволяет снизить сопротивление нагрузки, которое падает пропорционально числу установленных в цепь элементов. При этом наблюдается повышение мощности, количество соединяемых динамиков ограничивается только характеристиками усилительного блока и мощностью самих громкоговорителей. Автомобильные усилительные блоки позволяют подключать цепи с суммарным сопротивлением 1-2 Ом (встречаются модификации, способные работать при 0,5 Ом).

Положительный кабель от первого канала идет к плюсовым клеммам репродукторов, аналогично проводится отрицательный шнур к минусовым контактам. Динамики противоположного борта соединяются аналогично, для коммутации используется второй канал усилительного блока.

Последовательно-параллельное

Комбинированная методика применяется при необходимости подключить усилитель к магнитоле для воспроизведения звука на увеличенном количестве громкоговорителей. Схема позволяет повысить выходную мощность акустической системы при поддержании нормативного уровня сопротивления на канал. Владелец автомобиля подключает на каждый канал неограниченное число динамиков с суммарным сопротивлением 2-16 Ом (зависит от характеристик усилительного контура).

Например, в схеме канала предполагается смонтировать 4 колонки. Положительный сигнал подается к плюсовой клемме первого и третьего динамика. Минусовые выходы этих громкоговорителей соединяются с положительными клеммами второго и четвертого репродуктора. Оставшиеся свободными выходы колонок подключаются к отрицательной клемме канала.

Как и где установить

Усилительный блок размещается в салоне или багажном отсеке автомобиля. Корпус изделия жестко фиксируется кронштейнами, не рекомендуется наклонять или переворачивать модуль из-за нарушения условий вентиляции и охлаждения. Расположение оборудования под сидением сокращает длину коммутационных магистралей и улучшает качество звука (из-за снижения потерь).

Допускается установить усилитель в машину под заднюю полку, расположенную за спинкой сидений. Устройство крепится при помощи кронштейнов, кабели для подачи питания и подключения динамиков выводятся под пластиковыми обшивками интерьера салона. На части машин применяется 2 усилительных блока, предназначенных для коммутации стандартных динамиков и сабвуфера. Узлы устанавливаются раздельно — в салоне и багажном отделении автомобиля.

Как настроить

Владелец автомобиля, установив узел, настраивает рабочие параметры в соответствии с приложенной к изделию документацией. Методика и специфика настройки зависит от технических характеристик оборудования и личного восприятия звуковой картины настройщиком. Если пользователь не уверен в собственных силах, то рекомендуется обратиться в специализированный центр, занимающийся установкой и настройкой автомобильных акустических комплексов.

Чтобы настроить усилитель, подключенный к стандартным динамикам, потребуется выполнить шаги:

  • Выбрать уровень фильтра высоких частот на уровне 60-80 Гц.
  • Установить регулятор чувствительности Gain в минимальную позицию, а затем довести уровень громкости на головном устройстве до максимума. Начать плавно повышать уровень Gain до момента возникновения шумов или искажений в транслируемом звуке.
  • Выставить параметры громкости, ориентируясь на собственное восприятие. Дополнительно допускается корректировать значение среза частот, задаваемое фильтром. Для улучшения звуковой картины допускается активация режима усиления низких частот (бас-буст).

Если усилительный контур подключен и к сабвуферу, то необходимо ограничить высокие частоты при помощи фильтра высоких частот. При настройке выбирается значение в пределах 50-80 Гц. Если в автомобиле применен сабвуфер с фазоинвертором, то для регулировки используется корректор сабсоника. На части усилителей используется дополнительный корректор фазы, позволяющий согласовать работу низкочастотного динамика с остальными громкоговорителями.

Схема подключения сабвуфера и колонок

Схема подключения сабвуфера и колонок необходима всем тем, кто решил установить низкочастотник в свой автомобиль. Без схемы будет сложно правильно выполнить этот процесс, поскольку в его проведении существует несколько нюансов, на которые нужно обратить внимание.

Узнайте, как подключить сабвуфер к активным колонкам быстро и правильно.

Виды сабвуферов

Подключение колонок к активному сабвуферу

Как известно, сабвуферы можно поделить на два основных вида: открытые и корпусные. При этом открытый динамик не имеет замкнутого корпуса, поэтому его устанавливают непосредственно в панель автомобиля.

Рассмотрим особенности каждого из них:

  • Чтобы звучание было качественным, динамик должен воспроизводить частоты ниже 20 Гц. И если использовать прибор открытого типа, то достичь такого показателя будет почти нереально.

Примечание: даже если фильтровать устройство, максимум, который он может выдать, составляет примерно 100 Гц.

  • В случае с корпусным сабвуфером, динамик располагается в специальном корпусе. Кстати говоря, такой закрытый контур может быть создан и своими руками. За счет этого значительно увеличивается резонанс, поэтому частота звука может быть намного понижена.

Как подключить активный сабвуфер к задним колонкам

Также сабвуферы бывают пассивными и активными. Пассивные устройства не имеют дополнительного усилителя, в то время как в активном устройстве он уже есть.

Конструкция активного сабвуфера

Несколько особенностей подключения

Если подключать пассивный динамик, то делать это нужно через усилитель. В нем уже имеются специальные входы и выходы, предназначенные для присоединения низкочастотного устройства.

Его подключение происходит также за счет использования акустического кабеля.

Подключение активного сабвуфера от колонок

Примечание: чтобы подобрать провод с подходящим сабвуферу сечением, можно воспользоваться специальными таблицами.

Таблица по подбору провода на сабвуфер

Непосредственно к магнитоле усилитель подсоединяется при помощи кабеля с разъемом RCA:

  • Если нет возможности приобрести дополнительный усилитель, то можно обойтись и без него. В этом случае устройство будет подключено непосредственно к фронтальной акустике.
    Но надо понимать, что в таком случае качество звучания будет намного ниже. В то же время, подключая активное устройство, можно все проделать так же, но акустическая система будет звучать неплохо;

Кабель с разъемом RCA

  • Чтобы происходила фильтрация звука, в одной определенной точке соединения может быть установлен специальный фильтр (см.Сделать самому фильтр для сабвуфера несложно). Место его размещения обычно указывается на схеме.

Сечение кабеля и грамотный подбор

Примечание: в некоторой степени он выполняет функции усилителя, однако звучание низких частот улучшается только чуть-чуть.

  • Поэтому лучше выбрать подключение именно через усилитель, за счет чего нагрузка на динамик становится менее выраженной.

Как подключить колонки к активному сабвуферу

Схема подключения сабвуфера

Перед тем как начать работу, следует обесточить автомобиль. Для этого нужно отсоединить минусовую клемму от аккумулятора.

Только после этого можно приступать к работе:

  • Сначала надо определиться с тем, где именно будет расположено устройство. После этого к нему нужно будет провести кабель от магнитолы;
  • Провода прокладываются под салонной обшивкой. Для облегчения работы имеются специальные технические отверстия, через которые и проводятся кабели.

Подключение активного сабвуфера от задних колонок

Примечание: желательно, чтобы кабель был пущен поверху, под крышей. За счет этого нагрузка на кабель будет намного уменьшена.

  • Провод должен быть закреплен по всей длине. Для этого можно использовать специальные хомуты. Чтобы его не было в дальнейшем видно, кабель можно аккуратно замаскировать;
  • В месте, где будет установлен сабвуфер, рекомендуется постелить амортизирующий материал, что убережет устройство от излишних вибраций;
  • Усилитель нельзя размещать рядом с сабвуфером, так как это может привести к возникновению помех. Желательно, чтобы он был расположен на некотором расстоянии от него. При этом оба прибора должны быть зафиксированы при помощи болтов;
  • Кабели необходимо вставить в предназначенные для этого разъемы.

Подключение колонок

Схема подключение активного сабвуфера к колонкам

Для подключения колонок могут понадобиться такие материалы и инструменты:

  • Акустический кабель. Он должен быть хорошим, поэтому экономить на нем нельзя. От него может зависеть то, каким будет звук, издаваемый акустической системой;
  • Гофра;
  • Материал, предназначенный для звукоизоляции;
  • Дрель, тестер.

Операция выполняется в несколько основных этапов:

  • Для начала следует определить, где именно будут расположенные купленные динамики. В некоторых автомобилях уже имеются штатные места, что является большим плюсом.

Примечание: чаще всего передние динамики устанавливаются в дверях машины. Для лучшей фиксации в дверь устанавливается специальный подиум.

  • Задние динамики устанавливаются на полке багажника. Также рекомендуется создать специальные подиумы, чтобы приборы лучше держались. Для этого нужно демонтировать штатную полку, вместо которой следует установить специальную акустическую полку;
  • Далее нужно обратить внимание и на электропроводку. Если в дверях нет отверстий, предназначенных для нее, то придется их сверлить самостоятельно. При этом надо учитывать, что кабель должен быть протянут по металлической поверхности со специальной защитой. Если ее не сделать, то может случиться короткое замыкание;
  • Для облегчения проведения кабеля к задним колонкам, можно использовать края автомобиля. Нельзя, чтобы кабели были проложены под ковриками;
  • Акустический кабель должен быть заизолирован. Для этого можно использовать гофру или изоленту;
  • После демонтажа салонной обшивки, необходимо затянуть кабель внутрь, используя проволоку.

Примечание: при использовании проводов одного цвета их необходимо маркировать.

  • После проверки, все ли нормально функционирует, можно установить магнитолу на предназначенное для этого место.

Как подключить к активному сабвуферу колонки

Таким образом, подключить колонки и сабвуфер можно своими руками. При этом цена обоих устройств зависит от фирмы-производителя, а также от некоторых индивидуальных характеристик.

Прежде чем приступать к выполнению процесса рекомендуется ознакомиться с фото и видео на эту тему. Инструкция также должна пригодиться.

Как подключить активный и пассивный сабвуфер к телевизору

Сабвуфер или саб, как его называют меломаны, представляет собой акустическую систему для воспроизведения низких и средних частот звукового диапазона. Будь то просмотр современных фильмов или прослушивание низкочастотной музыки, этот аппарат усиливает качество общего звука, делая его более насыщенным. Желая получить качественный, объемный звук в своей машине или квартире, люди часто задаются вопросом о том, как подключить сабвуфер к телевизору.

Виды сабвуферов

Качественное воспроизведение низких частот на колонках возможно только в том случае, если их динамики большого размера и имеют высокую мощность. Это влечет за собой увеличение стоимости и увеличение габаритов акустики, но сабвуфер позволяет отдельно вывести звук с низкими частотами. За счет этого сделать акустическую систему можно компактной, что даст возможность разгрузить пространство (убрать сабвуфер в любое место комнаты).Кроме того, система с сабом играет «чище», так как звук из колонок не перегружен басом.

По конструкции

Сабвуферы по конструкции делятся на виды:

  • закрытые;
  • полосовые;
  • фазоинверторные.

Закрытые сабвуферы наиболее просты. В персональном корпусе с изоляцией скрыта динамическая головка. Подобные модели большие, дорогие, но стоят того. За счет размера бас получается объемным и насыщенным.

Закрытый сабвуфер

Фазоинверторные модели представляют собой корпус с динамиком, но в отличие от закрытых моделей у них есть специальное отверстие. За счет этого звук все такой же мощный, но более громкий.

Фазоинверторный сабвуфер

Полосовые сабы состоят из двух частей: короб с фазоинвертором и глухой ящик. Минус системы в диапазоне частот, он здесь крайне скромный, но при этом давление звука повышается, что на выходе дает насыщенный бас. Такая техника сложна в настройке, так как ошибки могут привести к тому, что диапазон частот станет еще меньше.

Схематичная конструкция сабвуферов различных конструкций

По способу усиления

По отношению к усилителю мощности, излучатели низких частот делятся на:

  • активные;
  • пассивные.

Активный имеет в комплекте встроенный усилитель мощности, который позволяет снять выходную нагрузку при воспроизведении низкочастотных звуков. Большинство моделей оснащены кроссовером, упрощающим синхронизацию звукового материала с акустическими системами.

Пассивный излучатель не обладает собственным усилителем, что напрямую влияет на нагрузку выходных стереоканалов. Из-за этого часто уменьшается громкость звука и его качество. Отсутствие панели настройки делает процесс размещения сабвуфера более трудоемким.

Сабвуфер часто встречается в составе акустических многоканальных систем. Определить его наличие довольно просто – в обозначении на втором месте указывается наличие саба. Например, в системе 2.0 только две колонки, а в 5.1 пять колонок и сабвуфер.

Акустическая система 5.1 SVEN HT-200

Подключение активного сабвуфера

Если вы являетесь обладателем активного устройства, подключение к ТВ не составит особого труда. Выберите место, в котором будет стоять ваш аппарат, и присоедините соответствующие «тюльпаны» с разъемами на корпусе телевизора.  Далее – произведите настройку через сервисное меню TV.



Поскольку активные усилители низких частот обладают специальным меню настроек, процесс подбора местоположения сильно упрощается.

Такие крупные компании по производству техники, как Samsung и LG, выпускают современные модели телевизоров со встроенными автоматическими параметрами для синхронизации с дополнительными устройствами.  Подключение активных моделей на таких аппаратах имеет интуитивно понятный интерфейс, поэтому у вас не возникнет вопрос, как подключить свой сабвуфер к современному телевизору LG или Самсунг. Кстати, между этими марками идет постоянное соперничество в вопросе первенства на рынке техники. Узнать больше о технологиях в телевизорах Samsung и LG поможет наш сравнительный обзор.

Подключение пассивного устройства

Обладателям пассивного аппарата осуществить синхронизацию возможно с помощью внешнего усилителя или ресивера. Способ отличается трудоемкостью и более низким качеством получаемого звука. Это объясняется практически полным отсутствием возможности грамотного расположения сабвуфера рядом с вашим телевизором.  Чтобы получить подключенный саб, необходимо провести следующие действия.

  1. Осуществите соединение проводов усиливающего устройства с усилителем или ресивером.
  2. При подключении уделите внимание полярности для более качественной работы.
  3. Соедините subwoofer с ресивером так, чтобы он функционировал параллельно с фронтовыми колонками.

Усилитель для сабвуфера

От правильного соединения полярностей зависит срок жизни вашего устройства. Это особенно актуально при прослушивании громкой и низкой музыки, которая может оказать разрушающее влияние на усилитель.

Музыкальный центр вместо сабвуфера

В качестве сабвуфера для ТВ можно использовать музыкальный центр. Колонки к центру подключаются стандартными шнурами, которые предусмотрены в комплектации. Остается подключить проигрыватель к телевизору. Для этого можно воспользоваться двусторонним кабелем 2 RCA или шнуром 2 RCA на 3,5. В ТВ кабель вставляется в выход для наушников или RCA с надписью OUT, что значит выход. В центре необходимо найти вход, то есть подходящий по типу разъем с надписью IN или Audio In. Подробнее о подключении музыкального центра к телевизору можно узнать из этой статьи.

Нюансы подключения телевизоров разных брендов

В зависимости от производителя ТВ подключение сабвуфера может отличаться. Ниже рассказаны способы для современных устройств конкретных брендов.

LG

У телевизоров LG разъем 2 RCA зачастую не предусмотрен. В этой ситуации на помощь придет разъем для наушников, оптический аудиовыход или HDMI. Некоторые сабы имеют беспроводное подключение, но качественная работа (отсутствие рассинхронизации между картинкой и звуком) зачастую достижима только при использовании устройств от одного производителя. Если ни один из методов не подходит, то можно использовать ресивер.

Разъемы телевизора LG

Samsung

У компании Samsung также редко встречается аналоговый аудиовыход, поэтому соединение можно выполнить через HDMI, коаксиальный или оптический выход.

Иные компании

В телевизорах компании Philips можно воспользоваться HDMI с пометкой ARC, оптическим, коаксиальным или разъемом для наушников. Телевизоры от японской компании Sony все еще оснащаются тюльпанами, поэтому проблем с соединением здесь вовсе не возникает.

Иные производители могут иметь совершенно разные наборы разъемов, поэтому лучше всего изучить корпус или инструкцию, чтобы узнать, как производитель рекомендует подключать аудиотехнику к ТВ.

установка к штатной или аналоговой магнитоле, схемы и советы

Можно потратить уйму денег, купить самый крутой сабвуфер в машину, но не получить желаемого мощного глубокого баса. Ошибка выбора? Не всегда. Высокие параметры компонентов системы автомобильного звука — лишь часть необходимого. Чтобы низкочастотная колонка зазвучала по-настоящему, следует её правильно установить и подключить.

Активные и пассивные сабвуферы

Как правило, магнитолы или другие головные устройства автомобильных аудиосистем не предназначены для подключения сабвуферов. Это объясняется тем, что качество воспроизведения низких частот в основном определяется фронтальными динамиками, которым не требуется сигнал большой мощности.

О сабвуферах вспоминают, когда требуется громкий, мощный, глубокий бас, высокое звуковое давление и новые физические ощущения. Обычно магнитолы не способны обеспечивать нужный для этого мощный электрический сигнал.

В принципе маломощный низкочастотный динамик, используя фильтры (кроссоверы) для разделения нагрузки по частоте между колонками разного типа, можно подключить к стандартным выходам многих головных устройств (магнитол), если они способны обеспечить мощность выходного сигнала хотя бы 20 Вт на канал. Но если требуется высокое звуковое давление баса, без дополнительного усиления не обойтись.

Как правило, пассивные сабвуферы подключаются к источнику звука через внешний усилитель. Преимущества такой схемы, прежде всего, в гибкости. Добиваясь требуемого качества звучания или громкости баса, можно менять и колонки, и усилители независимо друг от друга.

Панель подключения пассивного сабвуфера

У активных сабвуферов усилитель мощности звуковой частоты встроен в тот же корпус, что и динамики. Это компактное решение, позволяющее экономить место и время, так как его значительно проще установить и подключить. Кроме того, активный корпусной сабвуфер обычно стоит дешевле, чем пассивный и внешний усилитель вместе взятые.

Активный сабвуфер с панелью подключения

Тем не менее следует, выбирая такую схему, быть готовым к тому, что со временем проявят себя подводные камни. Качество звука зависит как от усилителя, так и от колонки. Но заменить один из компонентов в активном устройстве практически невозможно.

Второй минус — качество усилителя. Производители универсальных устройств ориентированы на максимальные возможности своей продукции, что расширяет список потенциальных покупателей.

Встроенный усилитель, как правило, рассчитан на работу в определённых условиях. Такое устройство невозможно модернизировать, когда качество звучания перестаёт соответствовать возросшим потребностям.

Таблица: сравнение преимуществ и недостатков

ПреимуществаНедостатки
Пассивный сабвуфер
  • Гибкость системы.
  • Возможность замены любого компонента.
  • Широкие возможности модернизации.
  • Для подключения необходим отдельный усилитель.
  • Высокая стоимость системы, учитывая цену усилителя.
Активный сабвуфер
  • Относительная простота установки и подключения.
  • Компактность.
  • Для монтажа требуется меньше проводов.
  • Не подлежит кардинальной модернизации.
  • Ограниченные возможности усилителя.

Видео по теме

https://youtube.com/watch?v=3YUFbkxfooY

Размещение сабвуфера своими руками в салоне машины

Качество звука зависит от расположения колонок. Однако, в салоне автомобиля слишком мало места, чтобы разнести их должным образом. Кроме того, сказываются особенности распространения звуковых волн низкой частоты.

При частоте звука 100 Гц длина волны превышает 3 метра, при 50 Гц — вдвое больше. Таким образом, длины низкочастотных звуковых волн соизмеримы и даже превышают размеры салона.

«Длина звуковой волны (L) — это расстояние между двумя соседними колебаниями в одной фазе. Частота (F) — количество колебаний в единицу времени. Оба параметра связаны между собой через скорость звука C, которая (м/с) равна произведению частоты (Гц) и длины волны (м). Учитывая, что скорость распространения звука в воздухе 343 м/с, всегда можно вычислить значение длины волны, зная частоту, так же как по длине волны рассчитать частоту».

При таких условиях волны не распространяются в привычном понимании термина, колебания диффузора динамика воспринимаются как толчки поршня, поочерёдно то усиливающего, то понижающего давление воздуха в салоне.

Направление на звук мы воспринимаем, анализируя временную разницу достижения волной левого и правого уха. А раз нет распространения, то и направление на источник звука определить невозможно.

Это означает, что расположение сабвуфера в салоне автомобиля на качество звука практически не влияет. Выбирая подходящее место для низкочастотной корпусной колонки, прежде всего учитывают:

  • удобство доступа,
  • затраты средств и усилий на монтаж,
  • помехи эксплуатации автомобиля по назначению.

В подавляющем большинстве случаев сабвуфер размещают в багажнике. Самые популярные места:

  • за спинкой заднего сидения диффузором в багажник,
  • в нише крыла (сабвуферы стелс),
  • в задней полке диффузором в салон,
  • за складным подлокотником диффузором в салон,
  • в полу,
  • в нише запасного колеса.

Галерея: примеры установки

Между салоном хэтчбека или универсала и багажником прекрасная акустическая связь. В этих кузовах сабвуфер можно установить в любое из перечисленных выше мест.

У седанов багажник изолирован лучше, что может снизить звуковое давление в салоне. Чтобы этого не произошло, возможно, понадобится прорезать дополнительные отверстия, улучшающие акустическую связь. Их суммарная площадь должна быть не меньше площади диффузора.

В задней полке и в подлокотнике сабвуферы устанавливают, во-первых, таким образом, чтобы перед диффузором не было никаких препятствий. Во-вторых, без щелей между корпусом колонки и полкой (сидениями).

Естественное место для размещения малогабаритных активных сабвуферов в плоском корпусе — под сидением. Лучше всего эти устройства проявляют себя в автомобилях малого класса, где «раскачке» звукового давления помогают миниатюрные размеры салона.

Размещение плоского сабвуфера в салоне автомобиля под сидением

Как подключить усилитель звука: схемы

Активные и пассивные сабвуферы подключаются к источнику звука по разным схемам.

Пассивный

Подключение с помощью фильтров (кроссоверов) непосредственно к акустическим выходам (не к линейным «тюльпанам») головного устройства (магнитолы) по мостовой схеме имеет смысл, если его выходная мощность выше 20 Вт на канал.

По мостовой схеме входы сабвуфера подключают к выходам каналов разной полярности

Входы сабвуфера подключают к выходам усилительных каскадов разной полярности. Чтобы исключить перегрузку, фильтры подбирают таким образом, чтобы частоты основных каналов и сабвуфера не пересекались.

Практические схемы подключения могут изменяться в зависимости от модели головного устройства. В любом случае не следует подключать один из выводов колонки непосредственно к корпусу автомобиля.

Если головное устройство (магнитола) не поддерживает мостовую схему, сабвуфер подключают к положительным выходам левого и правого канала.

Когда магнитола не поддерживает мостовую схему, сабвуфер подключают к положительным выходам каналов

Подключение сабвуфера непосредственно к магнитоле скорее исключение, чем правило. Обычно сигнал попадает на динамик через усилитель. Для этого могут быть использованы устройства с различным числом каналов.

Вход усилителя подключается к линейному выходу — к «тюльпанам» — головного устройства межблочным кабелем. Использование акустических выходов магнитолы для подключения усилителя допустимо, если последний поддерживает такой режим (оборудован входом высокого уровня). Однако, следует помнить, что в этом случае страдает качество звука.

Когда у усилителя всего один канал, колонка просто подключается к его выходу. Для этого используют либо специальные акустические провода, либо такие же, как тот, которым усилитель соединён с положительной клеммой аккумулятора. В любом случае площадь сечения провода для передачи низкочастотного звукового сигнала должна быть близка к аналогичному параметру силового.

Моноблок для подключения сабвуфера

К многоканальному усилителю пассивный сабвуфер может быть подключён по мостовой схеме. В этом случае суммарная мощность примерно вчетверо превышает значение параметра одного канала.

Частота поступающего на пассивный сабвуфер звукового сигнала должна быть ограничена верхним значением 50–150 Гц. Если фильтр встроен в усилитель, выбирают положение переключателя LPF. Порог среза регулируют на слух по качеству звучания баса. Когда усилитель не оборудован фильтрами, используют внешний кроссовер.

Органы управления фильтра низких частот усилителя

Активный

Активный сабвуфер состоит из усилителя и динамика. C автомобильным аккумулятором его соединяют отдельным проводом через предохранитель, соблюдая требования, предъявляемые к подключению усилителей.

Выбирая калибр — по стандарту AWG — силового провода, ориентируются на длину и силу потребляемого тока (характеристика усилителя). Чем больше значение тока и длиннее провод, тем большая площадь сечения требуется для передачи энергии без потерь, тем меньшее значение калибра. Рекомендации по подбору приведены в таблице.

Таблица: калибр силового провода в зависимости от длины и силы тока
Потребляемый ток усилителяДлина силового провода
до 1 м1–2 м2–3 м3–4 м4–5 м5–6 м6–7 м7–8 м
до 20 АAWG 14AWG 12AWG 12AWG 10AWG 10AWG 8AWG 8AWG 8
20–35 АAWG 12AWG 10AWG 8AWG 8AWG 6AWG 6AWG 6AWG 4
35–50 АAWG 10AWG 8AWG 8AWG 6AWG 4AWG 4AWG 4AWG 4
50–65 АAWG 8AWG 8AWG 6AWG 4AWG 4AWG 4AWG 4AWG 2
65–85 АAWG 6AWG 6AWG 4AWG 4AWG 2AWG 2AWG 2AWG 0
85–105 АAWG 6AWG 6AWG 4AWG 2AWG 2AWG 2AWG 2AWG 0
105–125 АAWG 4AWG 4AWG 4AWG 2AWG 0AWG 0AWG 0AWG 0
125–150 АAWG 2AWG 2AWG 2AWG 0AWG 0AWG 0AWG 0AWG 00

Силовой кабель прокладывают вблизи остальной автомобильной проводки. Для защиты от коротких замыканий и перегрузок в цепь устанавливают предохранитель. Его номинал должен соответствовать калибру (сечению) провода. Рекомендации по выбору показаны в таблице.

Таблица: номинал предохранителя в зависимости от площади сечения провода и калибра по AWG
Площадь сечения (мм2)Калибр кабеля (AWG)Максимальный номинал предохранителя (А)
0,5205
0,75187,5
11710
1,51515
2,51325
41130
6940
8850
10760
16580
204100
253125
302150
500200
70000250
950000300

Сухое и доступное для контроля место установки предохранителя выбирают вблизи аккумулятора не далее 30 см от плюсовой клеммы. Держатель предохранителя жёстко закрепляют на корпусе.

Установка предохранителя в моторном отсеке

Рекомендуется использовать конденсатор. Его назначение — подавление высокочастотных помех (наводок) в звуковом тракте и сглаживание пульсаций напряжения бортовой сети вследствие пиковых скачков потребляемого тока.

Автомобильный конденсатор для аудиосистемы

Конденсатор ёмкостью примерно 0,1 фарада на 100 Вт мощности сабвуферного усилителя устанавливают между плюсовым проводом питания и корпусом не далее 60 см от устройства или подключают к специальному разъёму, если он есть.

Для соединения активного сабвуфера с источником сигнала (головным устройством) используют межблочный (линейный) кабель.

Межблочный кабель для подключения к линейным выходам

Чтобы уменьшить наводки и помехи, линейный кабель прокладывают как можно дальше от бортовой проводки автомобиля. При недостаточном количестве разъёмов на магнитоле применяют разветвители (Y-адаптеры).

Разветвление линейных выходов с помощью Y-адаптеров

Разъём управления REM соединяют с аналогичным выходом магнитолы любым проводником.

Подключение компьютерных и бытовых активных сабвуферов

Автомобильные активные сабвуферы отличаются от компьютерных и бытовых исполнением и питанием. Как правило, динамики и корпуса устройств, предназначенных для эксплуатации в автомобиле приспособлены к вибрациям, пыли, перепадам температуры и влажности. Кроме того, они рассчитаны на питание от бортовой сети постоянного тока номинальным напряжением 12 В.

Бытовые устройства питаются от сети переменного тока, поэтому подключать их к автомобильной аудиосистеме без переделки нельзя за исключением сабвуферов с универсальным питанием.

Бытовой сабвуфер с питанием от сети переменного тока

Простейшая доработка — демонтаж встроенного усилителя вместе с блоком питания, что превращает сабвуфер из активного в пассивный.

Ввиду того что бытовые приборы предназначены для эксплуатации в более мягких условиях, чем специализированные, срок их службы в автомобиле может значительно сократиться.

Видео: установка в машину домашнего сабвуфера

Инструкции по правильной установке

Все монтажные работы следует проводить при отключённой минусовой клемме автомобильного аккумулятора. Для установки сабвуфера могут понадобится следующие материалы и изделия, о выборе которых шла речь выше:

  • силовые провода подходящего сечения,
  • межблочный кабель,
  • предохранитель с держателем,
  • конденсатор,
  • кроссовер.

Для выполнения работ по монтажу сабвуфера необходимы следующие инструменты и расходные материалы:

  • отвёртки,
  • набор ключей,
  • кусачки,
  • нож,
  • дрель,
  • гофрированная трубка,
  • пластиковые или резиновые втулки для переходов,
  • клеммы,
  • метизы.

Установка активного сабвуфера

  1. Прежде чем приступать к работе, отключите от аккумулятора минусовую клемму.Отключение минусовой клеммы от аккумуляторной батареи
  2. Выберите наиболее подходящее место для установки, ориентируясь на предполагаемое качество звука и минимальный ущерб функциональности автомобиля.
  3. Максимально близко к аккумулятору определите место установки предохранителя. Закрепите держатель на корпусе автомобиля. Соедините один вывод с плюсовой клеммой батареи. Защитите провод гофрированной трубкой.
  4. Разместите сабвуфер. При необходимости просверлите крепёжные отверстия и закрепите колонку болтами или шурупами-саморезами.
  5. Надёжно соедините «земляную» клемму GND с корпусом автомобиля отрезком того же провода, что будет использован для питания усилителя устройства. Место контакта зачистите от краски. Для крепления используйте нержавеющие болты, гайки и шайбы. Откажитесь от шурупов.Соединение сабвуфера с корпусом автомобиля
  6. Проложите силовой провод между сабвуфером и предохранителем. Разместите его вместе со жгутами автомобильной проводки.
  7. Избегайте прокладки вблизи подвижных деталей, не допускайте защемления элементами обшивки салона. Фиксируйте провод там, где есть вероятность перетирания от вибрации.Укладка силового провода активного сабвуфера в жгут
  8. Для переходов из салона в багажник и моторный отсек по возможности используйте штатные отверстия, если это невозможно — просверлите дрелью новые. Защитите переходы резиновыми или пластиковыми втулками и уплотнителями.
  9. Соедините проложенным кабелем разъем питания сабвуфера и свободный вывод предохранителя.
  10. По желанию установите конденсатор.Подключение конденсатора к активному сабвуферу
  11. Проложите межблочный кабель между сабвуфером и головным устройством как можно дальше от силовой проводки автомобиля по возможности избегая пересечений с ней.Прокладка межблочного кабеля в салоне автомобиля
  12. Если в межблочном кабеле нет управляющего провода, проложите его отдельно в любом удобном месте и соедините вход REM усилителя сабвуфера с магнитолой.
  13. Проверьте надёжность всех соединений, подключите минусовую клемму аккумулятора, подайте питание на аудиосистему и проверьте её работоспособность.
  14. При отсутствии недостатков, закрепите кабели и провода, установите на место обшивку.

Установка пассивного сабвуфера

  1. Подберите подходящие места для установки сабвуфера и кроссовера, закрепите устройства.
  2. С учётом положения фильтра проложите акустический кабель (провод) между сабвуфером и усилителем или головным устройством.
  3. Соедините проложенным проводом сабвуфер с выходом усилителя через кроссовер или напрямую, если усилитель оборудован фильтром низкой частоты LPF.
  4. Проверьте надёжность соединений, включите питание и протестируйте работу сабвуфера.
  5. При отсутствии недостатков закрепите провода, восстановите обшивку салона.

Видео по установке

Самостоятельная установка сабвуфера — дело несложное, но требующее внимательности и аккуратности. Выполняя приведённые рекомендации, справиться с этой задачей сможет любой.

Инструкция как подключить сабвуфер к магнитоле без усилителя

Прежде чем рассказывать о том, как подключить сабвуфер к магнитоле Pioneer без усилителя, разберемся что такое сабвуфер и какие разновидности такой акустической аппаратуры устанавливают в качестве дополнительного оборудования, автолюбители.

Как подключить?

Виды акустических колонок низкочастотного звукового диапазона

Сабвуфер — звуковая колонка, созданная с целью воспроизведения улучшенного качества низких частот, не доступных обычным аудио колонкам штатного оборудования автомобиля. Сабвуферы подразделяются по своим видам:

  • активные;
  • пассивные.

Активный сабвуфер имеет в своей комплектации уже вмонтированный усилитель мощности для снятия нагрузок низкой частотности с основного усилителя автомобильной акустики. А также, свой кроссовер (устройство для разделения частот на высокие, средние, низкие и т.д.), упрощающий согласование работы сабвуфера с акустикой штатной магнитолы.

Пассивный сабвуфер не имеет отдельного (персонального) мощностного усилителя и подключается на стандартные колонки. Что в результате отрицательно сказывается на качестве звучания стерео системы авто и вызывает дополнительные перегрузки на все выходные каналы. Как результат этого, снижение громкости и динамичности звука.

Схема

Подключение саба Mystery усилителя к магнитоле Пионер в автомобиле ВАЗ 2114

Как подключить сабвуфер к магнитоле без усилителя по схеме приведенной чуть ниже, более подробно.

В первую очередь нам понадобиться установочные инструменты и материалы:

  • предохранитель.
  • конденсатор.
  • электропровод.
  • пассатижи.
  • изоляционная лента.
  • разводной и накидной ключи.

Инструкция по подключению пассивного сабвуфера Mystery к магнитоле Pioneer

Принципиальная схема колонок с низкой частотностью как активного, так пассивного типа, практически одинакова, за исключением небольших дополнений относящихся к не активным сабвуферам.



По этой причине будем разбирать общий метод с последующим внесением изменений.

Процесс включения авто магнитолы пассивного сабвуфера очень прост: он соединяется на прямую с усилителем, а тот, в свою очередь, последовательно присоединяется к автомобильному проигрывателю.

Роль штатного усилителя в этой цепи— передача полученного от звука воспроизводящего устройства (авто магнитолы) сигнала, динамикам с высоко и низко разрешающей частотой. Где преобразователем низкочастотных сигналов выступает сам сабвуфер, а высоких, его сателлиты.

Из-за достаточно больших габаритов, установка сабвуфера производиться в основном в багажном отсеке автомобиля и провода электропитания приходиться тянуть через весь салон к аккумуляторной батарее. Что не улучшает его (салона) внешнего вида.

Не активный сабвуфер

Пассивный сабвуфер подключить к магнитоле без усилителя, можно в 4 этапа.

  1. Через технологическое отверстие в моторном отсеке протягиваем питающий провод к аккумулятору. На положительном (плюс) проводе поближе к батарее, устанавливаем предохранитель.
  2. Вытягиваем проводку в салон и протягиваем до багажника, по возможности маскируя ее под деталями внутренней отделки.
  3. Заводим провода через готовое тех отверстие (при необходимости делаем его самостоятельно) в багажник автомобиля. И подключаем непосредственно к низкочастотной колонке, согласно схеме (+ на +, — к -).

Подключение сабвуфера к магнитоле Пионер через одножильный, питающий (синий) провод и провод с разъемами «тюльпаны»

Как подключить сабвуфер к компьютеру


Сабвуфер – это колонка, способная воспроизводить звук в низком диапазоне частот. В некоторых случаях, например, в программах настройки звука, в том числе и системных, можно встретить название «НЧ динамик». Акустические системы, оборудованные сабвуфером, помогают извлечь из звуковой дорожки больше «жира» и придать музыке больше красок. Прослушивание композиций некоторых жанров – тяжелого рока или рэпа – без низкочастотной колонки не принесет такого удовольствия, как с ее использованием. В этой статье мы поговорим о разновидностях сабвуферов и способах их подключения к компьютеру.

Подключаем сабвуфер

Чаще всего нам приходится иметь дело с сабвуферами, входящими в состав акустических систем разных конфигураций – 2.1, 5.1 или 7.1. Подключение таких устройств, в виду того, что они предназначены для работы в паре с компьютером, или DVD-плеером, обычно не вызывает затруднений. Достаточно определить, к какому разъему подсоединяется тот или иной тип колонок.

Подробнее:
Как включить звук на компьютере
Как подключить домашний кинотеатр к компьютеру

Трудности начинаются тогда, когда мы пытаемся включить сабвуфер, представляющий собой отдельную колонку, купленную в магазине или ранее входящую в комплект другой акустической системы. Некоторых пользователей также интересует вопрос, каким образом можно использовать мощные автомобильные сабвуферы в домашних условиях. Ниже обсудим все нюансы подключения для разных видов устройств.

Низкочастотные колонки бывают двух типов – активные и пассивные.

Вариант 1: Активная НЧ-колонка

Активные сабвуферы представляют собой симбиоз из динамика и вспомогательной электроники – усилителя или ресивера, необходимого, как нетрудно догадаться, для усиления сигнала. Такие колонки имеют два вида разъемов – входные для получения сигнала от источника звука, в нашем случае, компьютера, и выходные – для подключения других динамиков. Нас интересуют первые.

Как видно на изображении, это гнезда типа RCA или «Тюльпаны». Для того чтобы соединить их с компьютером, потребуется переходник с RCA на miniJack 3.5 mm (AUX) типа «male-male».

Один конец переходника включается в «тюльпаны» на сабвуфере, а второй — в разъем для НЧ колонки на звуковой карте ПК.

Все проходит гладко, если карта имеет необходимый порт, но как быть, когда ее конфигурация не позволяет пользоваться никакими «лишними» колонками, кроме стерео?

В этом случае на выручку и приходят выходы на «сабе».

Здесь нам также понадобится переходник RCA – miniJack 3.5 mm, но немного другого вида. В первом случае это был «male-male», а во втором – «male-female».

Не стоит беспокоиться о том, что выход на компьютере специально не предназначен для низких частот – электронная начинка активного сабвуфера сама «разведет» звук и звучание будет корректным.

Достоинства таких систем – компактность и отсутствие лишних проводных соединений, так как все компоненты помещены в один корпус. Недостатки вытекают из достоинств: такая компоновка не позволяет получить довольно мощное устройство. Если же производитель хочет иметь более высокие показатели, то вместе с ними возрастает и стоимость.

Вариант 2: Пассивная НЧ-колонка

Пассивные сабвуферы никакими дополнительными блоками не оборудованы и для нормальной работы требуют промежуточного устройства – усилителя или ресивера.

Сборка такой системы производится с помощью соответствующих кабелей и, если требуется, переходников, по схеме «компьютер – усилитель – сабвуфер». Если вспомогательное устройство оборудовано достаточным количеством выходных разъемов, то к нему также можно подсоединить и акустическую систему.

Достоинство пассивных низкочастотных колонок заключается в том, что их можно сделать весьма мощными. Недостатки – необходимость приобретения усилителя и наличие дополнительных проводных соединений.

Вариант 3: Автомобильный сабвуфер

Автомобильные сабвуферы, в большинстве своем, отличаются высокой мощностью, что требует дополнительно источника питания 12 вольт. Для этого отлично подходит обычный БП от компьютера. Обратите внимание на то, чтобы его выходная мощность соответствовала мощности усилителя, внешнего или встроенного. Если БП окажется «слабее», то аппаратура не будет использовать все свои возможности.

В силу того, что такие системы не предназначены для домашнего использования, в их конструкции имеются некоторые особенности, требующие нестандартного подхода. Ниже приведем вариант подключения пассивного «саба» с усилителем. Для активного устройства манипуляции будут аналогичными.

  1. Для того чтобы компьютерный блок питания включился и стал подавать электричество, его необходимо запустить, замкнув определенные контакты на кабеле 24 (20+4) pin.

    Подробнее: Запуск блока питания без материнской платы

  2. Далее нам потребуется два провода – черный (минус 12 В) и желтый (плюс 12 В). Взять их можно от любого коннектора, например, «molex».

  3. Провода подключаем в соответствии с полярностью, которая обычно указана на корпусе усилителя. Для успешного запуска нужно также подсоединить и средний контакт. Это «плюс». Сделать это можно перемычкой.

  4. Теперь соединяем сабвуфер с усилителем. Если на последнем два канала, то с одного берем «плюс», а со второго «минус».

    На колонке провода подводим к RCA-разъемам. Если имеются соответствующие навыки и инструменты, то к концам кабеля можно подпаять «тюльпаны».

  5. Компьютер с усилителем соединяем с помощью переходника RCA-miniJack 3.5 male-male (см. выше).

  6. Далее, в редких случаях, может потребоваться настройка звука. Как это сделать, читайте в статье по ссылке ниже.

    Подробнее: Как настроить звук на компьютере

    Готово, можно пользоваться автомобильной НЧ-колонкой.

Заключение

Сабвуфер позволит вам получать больше удовольствия от прослушивания любимой музыки. Подключить его к компьютеру, как видите, совсем несложно, нужно лишь вооружиться необходимыми переходниками, и, конечно же, знаниями, которые вы получили в этой статье.

Мы рады, что смогли помочь Вам в решении проблемы.
Опишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.
Помогла ли вам эта статья?
ДА НЕТ

Как подключить сабвуфер к ресиверу без выходов на сабвуфер

Значит, у вашего ресивера нет выхода на сабвуфер. Вы, вероятно, задаетесь вопросом, что, черт возьми, вы можете с этим поделать, и можете беспокоиться, если вам придется потратить много денег на новый ресивер, сабвуфер или и то, и другое!

У меня отличные новости — есть несколько простых способов подключить сабвуфер к ресиверу без выхода на сабвуфер.

Читайте дальше, и я покажу вам несколько вариантов вместе с простыми и понятными диаграммами, которые помогут.Не нужно выбрасывать старую трубку или ломать банк!

Описание домашних стереофонических сабвуферов

Сравнение пассивных (пассивных) и активных (активных) корпусов домашних стереофонических сабвуферов.

Домашние стереофонические сабвуферы доступны в двух различных типах: с питанием («активные») и без питания («пассивные»).

  • Активные сабвуферы используют сигнал с низким уровнем сигнала, который значительно усиливается с помощью встроенного усилителя динамика, источника питания и кроссовера.Эти типы являются одними из наиболее распространенных и во многих случаях для подключения к ресиверу для получения звука используются входные разъемы типа RCA.
  • Пассивные (без усилителя) сабвуферы — это просто сабвуфер внутри корпуса для низких частот, который напрямую подключен к клеммам громкоговорителей или пассивному кроссоверу низких частот внутри. Эти типы встречаются реже.

Как сабвуфер воспроизводит басы

Сабвуфер располагается внутри специально предназначенного для него корпуса и воспроизводит глубокие басы при воспроизведении музыки, ограничиваясь низкими басами.

Чтобы воспроизводить чистые басы без вокала или других звуков, которые сабвуфер не может воспроизводить должным образом, используется кроссовер низких частот, позволяющий пропускать и воспроизводить только низкие частоты. Проблема возникает при попытке подключить сабвуфер к сигналу без кроссовера — звучит ужасно!

Выходное гнездо сабвуфера на ресивере обычно ограничено передачей только басов либо от стереофонического воспроизведения музыки, либо от канала сабвуфера «.1» (специальный музыкальный контент сабвуфера) системы объемного звучания.

Например, когда вы слышите ссылки на акустические системы «5.1» или «2.1» или объемный звук для фильмов, первое число представляет количество основных динамиков. «.1» используется для обозначения звукового канала, ограниченного только низкими частотами, для дополнительного сабвуфера.

Активные входы для сабвуфера и элементы управления, которые могут (или не могут) иметь

Пример активного сабвуфера с 2 типами входных сигналов (уровень динамиков и разъемы RCA) вместе с элементами управления звуком. Примечание: Не все сабвуферы имеют входы уровня громкоговорителей, что затрудняет их подключение к ресиверу без выхода сабвуфера.

Активные сабвуферы

обычно имеют несколько входов и элементов управления, но это всегда зависит от марки и модели. Вот пример того, что вы обычно найдете:

  • Потребляемая мощность (питание от розетки переменного тока)
  • Выключатель
  • Входной разъем RCA или пара разъемов
  • Регулировка кроссовера сабвуфера
  • Регулировка уровня сабвуфера (уровень усиления усилителя)

Входное гнездо сабвуфера обычно подключается к одному монофоническому (монофоническому, то есть оба стереоканала объединены в один) выходному гнезду на ресивере.

Пример монофонического выходного разъема для сабвуфера RCA, который есть на многих домашних ресиверах. Они подключаются к активному сабвуферу с помощью кабеля RCA типа «папа-папа».

Некоторые модели также имеют входы уровня громкоговорителей, что означает, что их можно использовать с любым современным или старым домашним стереофоническим ресивером без выхода на сабвуфер.

Хотя это и хорошо, но если у вас нет такой функции, обычно вам придется покупать другой сабвуфер и тратить деньги впустую.

Фактически, часть информации, которую вы сейчас найдете в Интернете, гласит, что вам придется купить еще один сабвуфер , если у вас нет ресивера с выходным разъемом. Это просто неправда.

Как я уже упоминал в начале статьи, есть несколько способов обойти эту проблему.

Схема и примеры: Подключение сабвуфера к ресиверу без выхода сабвуфера

1. Подключение ресивера к сабвуферу с входными разъемами RCA

Слева: Пример активного сабвуфера с 2 входными разъемами RCA вместо обычного 1. Справа: адаптер RCA Y, который можно использовать с преобразователем линейного уровня для подключения к сабвуферу с одним входным разъемом RCA.

Для сабвуферов с одним или несколькими входными разъемами RCA (без входов уровня громкоговорителей) простой способ подключить их к ресиверу без выхода сабвуфера — использовать преобразователь линейного уровня.

Что такое преобразователь линейного уровня и чем он может помочь?
Преобразователи линейного уровня

— это небольшие устройства, которые принимают проводные соединения громкоговорителей и масштабируют сигнал уровня громкоговорителя до уровня сигнала низкого уровня (разъем RCA), который может принимать сабвуфер. Они очень удобны в мире автомобильной стереосистемы , так как позволяют подключить стереосистему без выходов RCA к любому усилителю.

Они обычно не используются для домашних стереосистем, но все же очень полезны и там.

Здесь показаны два примера преобразователей линейного уровня / уровня динамиков RCA, которые хорошо подходят для домашнего использования ресивера / усилителя в сабвуфер. Преобразователь линейного уровня принимает сигнал динамика с более высоким напряжением от усилителя или домашнего приемника и значительно уменьшает его, чтобы его можно было безопасно использовать с входами RCA.

Сколько стоят преобразователи линейного уровня?
Преобразователи линейного уровня

имеют цену (на хороший) от 15 до 25 долларов за штуку.Они подключены к выводам динамиков радиоприемника или усилителя. Затем к предусмотренным разъемам подключаются кабели RCA. Внутренняя электроника не только снижает выходное напряжение динамика от приемника, но также помогает предотвратить шум в аудиотракте.

Если вы используете сабвуфер с одним входным разъемом для сабвуфера RCA, вы можете выбрать «Y» RCA-адаптер, чтобы объединить оба канала ресивера на выходной стороне в один.

Однако для сабвуферов

с 2 (стерео) входами RCA потребуется стандартный кабель RCA типа папа-вилка.

В продаже! PAC LP3-2 L.O.C. 2-канальный преобразователь линейного вывода серии PRO
  • PRO Series 2-канальный линейный выход высокой мощности …
  • Предназначен для оптимизации уровней звука между …
  • Идеально подходит для использования при добавлении усилителя к …
  • Вход уровня динамика к выходу уровня RCA
  • Одиночный циферблат, точный стереозвук, уровень…

2. Сабвуферы с входами уровня громкоговорителей

Если у вас есть сабвуфер с входами уровня громкоговорителей, вам повезло! Вы можете подключить их непосредственно к выходам динамиков вашего ресивера, либо отдельно (на неиспользуемых терминалах динамиков), либо одновременно с динамиками, подключенными к ресиверу.

Эти сабвуферы с этой функцией содержат внутреннюю электронику, которая уменьшает сигнал динамика от ресивера до того, как он достигнет внутреннего усилителя, питающего сабвуфер.

Кроме того, имеется встроенный кроссовер низких частот, чтобы воспроизводить великолепно звучащие басы и не создавать неприятных фрагментов музыки — только чистые низкие частоты.

Подключите их напрямую к ресиверу, как если бы вы подключались к другой паре динамиков.

Примечание: Сабвуферы с входами уровня громкоговорителей и выходы позволяют легко подключать их одновременно. Выходы внутренне подключены к входным разъемам, что упрощает одновременное добавление динамиков и сабвуфера к ресиверу.

3. Подключение ресивера к пассивному (неактивному) сабвуферу

Пример кроссовера нижних частот пассивного сабвуфера. Пассивные кроссоверы, в отличие от электронных кроссоверов, работают с использованием конденсаторов и катушек индуктивности вместо электронных компонентов.

Если вы хотите использовать пассивный (пассивный) сабвуфер, надежда еще есть, хотя найти нужные детали и настроить может быть немного сложнее, чем использовать активный сабвуфер.

Чтобы использовать сабвуфер без питания, как показано на моей схеме выше, вы должны использовать кроссовер низкочастотного динамика сабвуфера, который подключается между ресивером и корпусом сабвуфера.Они отфильтровывают высокочастотные звуки до того, как они достигнут сабвуфера, чтобы обеспечить только чистые и приятные басы.

Как выбрать кроссоверы для сабвуфера и где их найти
Кроссоверы

, такие как этот, продаются как в одинарной (один динамик), так и в сдвоенной (два динамика) модели, в зависимости от марки и поставщика. Они также должны быть правильно согласованы с импедансом (номинальное сопротивление) сабвуфера.

Например, кроссоверы сабвуфера, предназначенные для 8-омных динамиков, должны использоваться только с ними.В противном случае фильтрация звука кардинально отличается и звучит не так, как ожидалось, поскольку нагрузка на динамик будет по-разному реагировать на дизайн.

Обычно вы выбираете тот, у которого частота нижних частот близка к 100 Гц или находится в этом диапазоне. Кроссоверы для динамиков продаются там, где продаются детали динамиков и сопутствующие компоненты, а также на таких торговых площадках, как Amazon или Parts Express.

Стерео ресивер и ресивер объемного звука: различия в выходе сабвуфера

В отличие от старых или стандартных стереофонических ресиверов, ресиверы объемного звука имеют уникальный выход, который исходит от источника объемного звука или музыки.Однако в обычном стереофоническом режиме прослушивания они действуют так же, как и обычные приемники.

Следует иметь в виду, что при подключении сабвуфера к ресиверу без выхода для сабвуфера нельзя получить отдельный басовый канал «.1», как с ресиверами объемного звука.

С другой стороны, это может даже не быть проблемой. Фактически, ресивер объемного звука «LFE» (низкочастотный) выход считается дополнительным — отсюда и название «.1». Однако есть недостаток: для некоторых фильмов, особенно боевиков или других типов, канал низких частот может быть очень приятным.

Использование ресивера без этого выхода означает, что вы не сможете получить тот же эффект, но только для режима объемного звука. Хорошая новость заключается в том, что в стереорежиме, как новые, так и старые ресиверы, при подключении имеют очень похожее поведение сабвуфера, как вы видели здесь.

Просто кое-что, о чем следует знать, если вы когда-нибудь думали об обновлении в будущем.

Дополнительная полезная информация о динамиках и схемы

У меня есть дополнительная информация, которая поможет вам запустить вашу аудиосистему:

Использование сабвуфера в системе без выхода на сабвуфер — высококлассное аудио

Если у вас есть вопросы по усилителю и сабвуферу, УКАЗЫВАЙТЕ БРЕНД И МОДЕЛЬ.Также обратите внимание, что, хотя мы хотим помочь всем, мы не сможем ответить, если не знаем продукты, о которых вы спрашиваете.

Мы получаем множество вопросов «могу ли я подключить сабвуфер к усилителю», которые не дают нам никакой информации о продуктах, о которых идет речь. Есть много сабвуферов и много способов их соединить.

Если у вас есть вопросы по подключению усилителя к сабвуферу. Отправьте нам следующую информацию:

1) Вы подключаете сабвуфер для просмотра фильмов или музыки? Оба?

2) Какая точная марка и модель вашего усилителя и вашего сабвуфера? Невозможно дать совет по подключению, не зная точно, что подключается.Нам часто приходится искать изображения задней части устройства, чтобы помочь вам.

3) Какой тип и количество кабелей вы хотите подключить? Межблочное соединение высокого уровня почти похоже на кабель динамика (клеммы динамика усилителя -> вход высокого уровня сабвуфера). Низкоуровневый использует пару межсоединений RCA («предварительный выход» или «саб-выход» усилителя -> низкоуровневый вход сабвуфера). LFE / .1 использует один кабель RCA («LFE / .1 out» ресивера домашнего кинотеатра -> LFE /.1 вход).

Обратите внимание: если вы спрашиваете о товарах, которые мы не продаем, возможно, мы недостаточно знаем о них, чтобы дать исчерпывающий совет.

Зачем добавлять сабвуфер, даже если у вас нет предусилителя / выхода на сабвуфер

Принадлежат ли сабвуферы к музыке? Мы привыкли видеть сабвуферы в системах домашнего кинотеатра, а многоканальные предусилители и процессоры почти всегда имеют выход для сабвуфера. Фактически, сабвуферы для домашних кинотеатров имеют свой собственный канал, называемый.1 или выход LFE (низкочастотные эффекты).

А как насчет стереосистем? Как подключить сабвуфер и нужно ли? Некоторые стереоусилители и предусилители имеют «выход для сабвуфера», который обычно представляет собой просто выход предусилителя, что означает, что это обычный полноразмерный линейный сигнал, который зависит от кроссовера сабвуфера, чтобы решить, сколько высокочастотной информации сабвуфер будет отбрасывать, и сколько низкочастотной информации он сохранит. (Это также означает, что вы можете подключить усилитель мощности к выходу сабвуфера, но это не зависит от вашей конкретной марки и модели.)

Несмотря на название, «выход на сабвуфер» — не лучший способ подключить сабвуфер к качественной музыкальной системе. Предпочтительный метод работает, даже если предусилитель не имеет специальных выходов для сабвуфера или предусилителя, однако вам нужен сабвуфер, который может принимать вход «высокого уровня» (также называемый «уровень динамика»). При использовании этого метода сабвуфер подключается к задней части усилителя именно туда, где вы подключаете динамики. Не беспокойтесь, сабвуфер не будет потреблять энергию от вашего усилителя. Активный сабвуфер представляет собой нагрузку с очень высоким импедансом, поэтому усилитель не будет работать сильнее, когда вы подключите к нему один, два или даже линейный массив из шести сабвуферов.Саб просто видит сигнал и усиливает его.

Как подключить сабвуфер к стереосистеме

Стив Гуттенберг / CNET

Сабвуферы используются в большинстве систем домашнего кинотеатра, но сабвуферы также могут радикально улучшить звук стереосистем, а не только тех, у которых есть небольшие динамики.Сабвуферы могут обеспечить основу для звука, которую немногие колонки могут воспроизвести самостоятельно. Таким образом, добавление сабвуфера — это не просто добавление более глубоких басов; скорее, правильно встроенный сабвуфер может улучшить общее звучание системы.

Регуляторы громкости и кроссовера сабвуфера Стив Гуттенберг / CNET

Подключение сабвуфера к двухканальной системе отличается от методов, используемых в домашних кинотеатрах.AV-ресиверы имеют функцию управления низкими частотами, чтобы направить низкие низкие частоты на сабвуфер, а средние и высокие частоты — на динамики. Сабвуфер подключается к ресиверу одним соединительным кабелем.

Стереоресиверы, предусилители и интегрированные усилители редко имеют выходные гнезда для сабвуфера или предлагают опции управления низкими частотами. Поэтому вместо использования этих подключений мы будем использовать входы уровня громкоговорителей сабвуфера, также известные как «высокоуровневые» входы. Большинство, но не все сабвуферы имеют эти входы; они подключаются с помощью кабелей динамиков к тем же выходным гнездам динамика на ресивере или усилителе, которые также подключены к динамикам.Это означает, что вам необходимо удвоить количество подключений на ресивере или усилителе (см. Фото ниже, иллюстрирующее этот метод подключения).

На верхнем снимке только акустические кабели, подключенные к стереоусилителю; на нижнем изображении подключены кабели динамика и сабвуфера. Стив Гуттенберг / CNET

При таком расположении стереодинамики и сабвуфер принимают все низкие, средние и высокие частоты.Сабвуфер будет использовать свой встроенный кроссовер (он же «фильтр нижних частот») для определения верхнего предела частот, воспроизводимых сабвуфером. Для небольших динамиков с низкочастотными динамиками 4 дюйма или меньше вы установите частоту кроссовера сабвуфера на уровне 100 Гц или выше, а для динамиков с низкочастотными динамиками 5 дюймов или больше — 80 Гц или ниже. Затем установите регулятор громкости сабвуфера, чтобы обеспечить желаемый уровень поддержки низких частот. Мне нравится доводить громкость сабвуфера до уровня, когда я только начинаю слышать басы, заполняющие звук динамиков, но некоторые слушатели предпочитают более выраженную насыщенность басов.Я обычно провожу как минимум несколько часов, слушая много разных типов музыки, чтобы точно настроить параметры громкости кроссовера и сабвуфера.

Для получения дополнительной информации прочтите этот пост о том, как настроить сабвуфер.

Примечание редакции: Эта статья была первоначально опубликована 15 апреля 2013 года и с тех пор была дополнена дополнительной информацией.

Как подключить сабвуфер к выходам уровня динамиков

Включение сабвуфера в систему объемного звучания домашнего кинотеатра является важным шагом для получения максимальной отдачи от звучания.Но если ваш ресивер не имеет специального выходного соединения для сабвуфера, вам нужно будет использовать выход уровня динамика. Итак, как подключить сабвуфер к выходам уровня динамиков?

Вы можете подключить сабвуфер к разъемам высокого уровня (динамик) с помощью проводов динамика или разъема динамика. Заранее проверьте характеристики вашего сабвуфера. При использовании подключений высокого уровня (динамика) будет использоваться тот же аудиосигнал для других динамиков, что позволяет более точно синхронизировать низкие частоты.

Есть несколько причин, по которым вы можете захотеть подключить сабвуфер к выходам уровня динамиков.Независимо от причины, по которой вы это делаете, вы можете относительно легко установить эту связь.

Затем вы будете использовать фильтр сабвуфера для настройки басовых эффектов, поскольку они излучаются через одиночный аудиосигнал, принимаемый как динамиками, так и сабвуфером одновременно. Давайте посмотрим поближе.

В качестве аффилированного лица я могу получать часть продаж или другую компенсацию за ссылки на этой странице.

Также прочтите: Почему у некоторых сабвуферов есть левый и правый входы?

Зачем подключать сабвуфер к выходам уровня динамиков?

Прежде чем мы подробно рассмотрим шаги по подключению сабвуфера к выходам уровня громкоговорителей, важно понять, почему вы вообще когда-либо делали это.

В конце концов, сабвуфер рассчитан на низкочастотное звуковое излучение. Почему вы хотите, чтобы это синхронизировалось с тем же аудиосигналом, который отправляется на динамики через высокоуровневое соединение?

Сабвуфер можно подключить к выходам уровня динамиков по умолчанию, когда выходное соединение сабвуфера недоступно, например, на старых моделях ресиверов. Однако это также можно сделать намеренно, когда вы слушаете музыку и ищете более точные, естественные басы без задержек.

Стук сабвуфера может быть тонким искусством, а может быть сильным взрывом, который может поднять вас с места.В любом случае, когда вы находитесь в домашнем кинотеатре, использование хорошо встроенного сабвуфера может кардинально изменить качество звука.

Когда вы смотрите фильм и транслируете звук через сабвуфер через выход сабвуфера, вы неизбежно будете довольны резким басом, который помогает реализовать специальные эффекты звукового сигнала, излучающего низкочастотные тона.

Однако, если выходное соединение сабвуфера недоступно на вашем ресивере, вы все равно захотите подключить сабвуфер.Никогда не требуется отказываться от сабвуфера, и вам будет грустно от полученного звука, если вы это сделаете.

Вместо этого вы можете использовать выходы высокого уровня (также известные как уровень динамиков) на задней панели ресивера. Интересно, что этот линейный вход отличается от низкоуровневого соединения, на котором в противном случае был бы установлен сабвуфер. Чаще всего сабвуфер подключается к разъему LFE для низкочастотных эффектов.

Однако при попытке включить более точно синхронизированное излучение низких частот, которое хорошо сочетается между динамиком и сабвуфером, использование выходов уровня динамика может быть отличным вариантом.Вот почему подключение сабвуфера к выходам уровня динамиков может быть отличным вариантом для прослушивания музыки.

Вместо того, чтобы отправлять и принимать несколько аудиосигналов сабвуфером и динамиками, вы обнаружите, что один аудиосигнал отправляется всем и считывается всеми частями оборудования одновременно. Соответственно, сабвуфер отфильтровывает низкочастотные звуковые тона и таким образом излучает басы более тонко.

Тем не менее, вы можете установить прочное соединение между вашим сабвуфером и выходами уровня динамиков, если вы тоже смотрите фильм.Вы, вероятно, заметите, что звук, например, в разговоре между персонажами на экране, улучшен, но звуковые эффекты, такие как сбои и взрывы, немного более тонкие.

Как подключить сабвуфер к выходам уровня громкоговорителей

Теперь, когда у вас есть лучшее представление о том, зачем вам вообще нужно подключать сабвуфер к выходам уровня громкоговорителей (в отличие от подключения выхода сабвуфера LFE), пора подробнее рассмотреть, как это сделать.

Выполнив эти шаги, вы сможете соединить свой сабвуфер со своим старым ресивером, у которого нет низкоуровневых выходов, и вы также можете использовать это намеренно, если хотите более своевременное воспроизведение музыкальных басов.

Чтобы подключить сабвуфер к выходам уровня динамиков, выполните следующие действия:

1. Проверьте характеристики вашего приемника.

Перед тем, как вы начнете пытаться подключить сабвуфер к выходам уровня громкоговорителей, вам необходимо проверить технические характеристики вашего ресивера. Это позволит вам увидеть, какие у вас есть варианты относительно входных и выходных аудиоподключений.

Если вы используете более новый ресивер, вы, вероятно, найдете специальный выход для сабвуфера.Это предназначено для подключения сабвуфера и оптимизации аудиосигнала LFE, специально предназначенного для передачи низких частот сабвуфера.

Но, если вы используете старую модель или просто предпочитаете установить соединение с выходами уровня громкоговорителей, тогда вам нужно будет найти соединения выходов высокого уровня — именно здесь вы проложите свои провода или разъем к вашему сабвуферу.

2. Проверьте характеристики вашего сабвуфера.

Теперь, когда вы проверили характеристики ресивера, важно проверить характеристики сабвуфера.Прежде всего, вы хотите убедиться, что соединение, которое вы хотите установить, возможно, с помощью сведений о вашей подписке.

Здесь вы будете искать варианты подключения ввода / вывода. В частности, вы захотите увидеть, состоит ли входное соединение из нескольких компонентов и находится ли оно на передней, задней или обеих сторонах сабвуфера.

Обычно вы найдете варианты подключения как на передней, так и на задней панели сабвуфера, но это не всегда так.

Знание того, с чем вы работаете, до того, как вы попытаетесь установить соединение, может помочь обеспечить минимальные затраты, а также минимальные затраты времени на установку. Надеюсь, когда вы поймете, с чем работаете, вы сможете легко приступить к настройке.

3. Используйте два провода динамика для подключения к передней и задней части сабвуфера на левом и правом аудиоканалах.

После того, как вы выяснили, с чем работаете, вы можете выбрать один из двух основных вариантов подключения сабвуфера к выходам уровня громкоговорителей.

Эти варианты включают использование двух проводов динамика для подключения к сабвуферу или использование разъема динамика, чтобы сделать то же самое с немного другим типом настройки подключения.

Вероятно, одним из самых популярных вариантов является использование двух проводов динамика для подключения к передней и задней части сабвуфера. Вы установите это соединение на левом и правом аудиоканалах.

Для этого вы пропустите один из проводов динамика от левого и правого аудиоканалов к передней части сабвуфера — так, как вы обычно подключаете сабвуфер.

Затем вы проведете другой провод к задней части сабвуфера. Отсюда вы будете использовать фильтр сабвуфера для регулировки уровня низких частот.

В качестве альтернативы можно использовать разъем динамика для установления высокоуровневого аудиоподключения.

Как уже упоминалось, если вы не хотите использовать провода динамика и предпочитаете использовать разъем динамика (который имеет один кабель для подключения к сабвуферу с тремя концами, подключенными к ресиверу), то это еще один отличный вариант.

Для этого вам нужно будет найти разъем динамика с подходящими типами подключения. Что вы ищете, так это возможность подключения конца разъема динамика к задней части сабвуфера в варианте входа. Затем вы подключите остальные три провода к приемнику.

Чтобы установить это соединение, наиболее популярным вариантом является подключение проводов к двум положительным портам (положительные выводы левого и правого аудиоканала соответственно), а затем оставшийся провод к одному отрицательному порту (левый или правый аудиоканал).

Таким образом, ваш сабвуфер будет получать тот же аудиосигнал, который отправляется на другие громкоговорители (следовательно, соединение уровня громкоговорителей), но сабвуфер будет «сортировать» аудиосигнал и издавать басовые тона, для которых он был разработан. играть в первую очередь. У него просто не будет собственного уникально разработанного аудиосигнала LFE, который будет передаваться в его сторону.

4. Отрегулируйте фильтр на сабвуфере, чтобы звук был четче.

Наконец, теперь, когда вы выбрали, какой тип соединения вы хотите установить, вам нужно будет настроить фильтр на сабвуфере, чтобы сделать звук более четким.

Это гарантирует, что не будет гудения от контура заземления и что низкочастотное излучение осуществляется тщательно и точно.

Большая часть настройки фильтра сводится к тому, как звучат низкие частоты при использовании сабвуфера. Однако вы всегда можете найти специальное оборудование, чтобы провести чистый тест излучения сигнала для более точных измерений.

5. Наслаждайтесь басами.

Теперь, когда вы установили соединение, настроили фильтр и выполнили несколько тестов на низких частотах, вы можете перейти к последнему этапу использования установленного соединения.

Теперь, подключив сабвуфер к выходам уровня громкоговорителей (по выбору или по умолчанию), вы можете перейти к самой интересной части более тонкого, но все же заметного баса сабвуфера.

Как подключить сабвуфер к звуковой панели

Конечно, звуковая панель может наполнить вашу комнату потрясающим количеством чистого звука. Но когда вы комбинируете его с сабвуфером, его истинный потенциал раскрывается.

Эта звуковая синергия происходит потому, что, хотя ваша звуковая панель может охватывать большую часть спектра звука, генерируемого вашим телевизором или игровой приставкой, она может воспроизводить только определенное количество низких частот.Отчасти это связано с размером динамиков в звуковой панели, а отчасти с размером ее физического корпуса. Сабвуфер С другой стороны, — это громкоговоритель гораздо большего размера, способный воспроизводить даже самые низкие частоты — те грохочущие звуки, которые мы на самом деле ощущаем больше, чем слышим, — что делает его идеальным дополнением к звуковой панели. В обоих случаях вы можете услышать полный спектр звуков, а также немного дополнительной мощности.

В этой статье мы объясним, как установить это важное соединение, но сначала давайте подробнее рассмотрим магию, скрывающуюся за звуковыми панелями и сабвуферами.

Что внутри

Саундбары обеспечивают немедленный и удобный способ насладиться высококачественным звуком. Просто подключите его к телевизору с помощью одного кабеля HDMI, и все готово.

Разработанные для установки на стене или на столе под телевизором, звуковые панели могут казаться ненавязчивыми, но на самом деле они содержат несколько небольших динамиков (иногда называемых драйверами ) в компактном корпусе, который был акустически оптимизирован для обеспечения детализации аудио. Для усиления басов в большинстве саундбаров используется так называемый пассивный излучатель конструкции .Это помогает драйверам лучше воспроизводить низкие частоты, как если бы они исходили от более крупных динамиков в большом корпусе. Маленькое может быть сильным!

Тем не менее, даже конструкция пассивного радиатора не может сравниться с грохотом в груди специального сабвуфера (иногда для краткости называемого просто «саб»). У этих больших — или, по крайней мере, больших — громкоговорителей одна и только одна задача: воспроизводить самый низ звукового спектра. Но для них обычно требуются большие корпуса, а во многих средах нет достаточного физического пространства для их размещения, поэтому некоторые звуковые панели включают встроенные сабвуферы.Yamaha SR-B20A на самом деле имеет два сабвуфера, которые питаются от встроенного усилителя мощностью 60 Вт для отличной мощности. Конечный результат — богатый, полный звук, состоящий из хорошей смеси не только высоких, средних и низких частот, но и суб-басов.

Звуковая панель Yamaha SR-B20A.

Кстати, если вы думаете, что саундбары предназначены только для стереозвука, подумайте еще раз. Некоторые звуковые панели, такие как вышеупомянутая SR-B20A , могут принимать многоканальный контент из фильмов, телешоу и видеоигр и обеспечивать иммерсивный объемный 3D-звук с ощущением высоты. SR-B20A может декодировать форматы Dolby Audio, DTS Digital Surround и DTS Virtual: X , а также оснащен функцией HDMI ARC, которая при подключении к совместимому телевизору позволяет управлять звуковой панелью с помощью пульта дистанционного управления телевизора.

Подключение

К счастью, легко получить всю дополнительную информацию о низких частотах, которую предоставляет сабвуфер, если ваша звуковая панель имеет выход для сабвуфера. (Всегда полезно проверить эту важную функцию перед покупкой звуковой панели, поскольку она дает вам возможность расширить свою систему.)

Если у вас ограниченное пространство, подумайте о добавлении сабвуфера, например, компактного Yamaha NS-SW050 . Он предлагает 8-дюймовый динамик, порт Twisted Flare и усовершенствованный дизайн YST II (Yamaha Active Servo Technology) для чистых и плотных басов, а также динамическую мощность 100 Вт.

Компактный сабвуфер Yamaha NS-SW050.

Процесс подключения звуковой панели к сабвуферу очень прост. Все, что вам нужно, — это монофонический (моно) аудиокабель с соответствующими разъемами на обоих концах — недорогой предмет, который можно легко приобрести как в Интернете, так и в обычных магазинах.Как только вы его получите, выполните следующие три простых шага:

1. Найдите выход для сабвуфера на звуковой панели. Как показано на фотографии SR-B20A ниже (обведена красным), она обычно расположена на задней панели устройства.

2. Найдите вход на сабвуфере. Опять же, как показано на фотографии NS-SW050 ниже (обведено красным), он обычно расположен в задней части устройства.

3. Подключите один конец кабеля к выходному разъему для сабвуфера звуковой панели, а другой конец — к входному разъему сабвуфера.

Вот и все! После подключения звуковая панель и сабвуфер будут безупречно работать друг с другом: звуковая панель будет воспроизводить большую часть звуковых частот, а сабвуфер будет обрабатывать самые низкие басы и «грохочущие» частоты.

Что касается того, где разместить сабвуфер для достижения наилучших результатов, не существует жестких правил . В отличие от широкополосных динамиков, сабвуферы можно разместить практически в любом месте комнаты. Это потому, что человеческое ухо не способно различить низкочастотные звуки, исходящие из какого-либо конкретного места — с технической точки зрения их звук не локализован на .Итак, всего лишь после небольшого проб и ошибок, чтобы определить, что лучше всего звучит в вашей комнате, вы будете готовы к работе … и обнаружите, что настоящее звуковое удовольствие начинается со звуковой панели и сабвуфера !

Нужно больше убедительности? Проверьте этот блог:

Три причины добавить сабвуфер к звуковой панели

Вы также можете прочитать эти статьи:

Что это за черный ящик на полу?

Основы домашнего кинотеатра

Как прожигать динамики

Щелкните здесь для получения дополнительной информации о звуковой панели Yamaha SR-B20A.

Щелкните здесь для получения дополнительной информации о сабвуфере Yamaha NS-SW050.

Колонки и наушники Hi-Fi | KEF Europe

EISA Лучший продукт 2021-2022 гг.

LS50 Wireless II, LS50 Meta и KC62

ПОДРОБНЕЕ

Беспроводные наушники с шумоподавлением Mu3

Sound by KEF. Дизайн Росс Лавгроув.

ПОДРОБНЕЕ

Познакомьтесь с Дэвидом

KC62 aka David — самый большой маленький сабвуфер

УЗНАТЬ БОЛЬШЕ

What Hi-Fi? Награды 2020

Продукт года и инновация года

ПОДРОБНЕЕ

Каждое примечание.Каждое слово. Каждая деталь.

Представляем новую коллекцию LS50

ПОДРОБНЕЕ

Лучший продукт EISA 2021–2022 гг.

LS50 Wireless II, LS50 Meta и KC62

ПОДРОБНЕЕ

Настоящие беспроводные наушники с шумоподавлением Mu3

Звук от KEF. Дизайн Росс Лавгроув.

ПОДРОБНЕЕ

Познакомьтесь с Дэвидом

KC62 aka David — самый большой маленький сабвуфер

УЗНАТЬ БОЛЬШЕ

What Hi-Fi? Награды 2020

Продукт года и инновация года

ПОДРОБНЕЕ

Каждое примечание.Каждое слово. Каждая деталь.

Представляем новую коллекцию LS50

УЗНАТЬ БОЛЬШЕ

Play Anything. Слушайте все

LS50 Wireless II

LS50 Wireless II — это больше, чем просто высокопроизводительный громкоговоритель; это идеальная универсальная акустическая система, транслирующая потоковую передачу из любого источника благодаря беспроводной совместимости с AirPlay 2, Chromecast и многим другим, а также проводным соединениям для вашего телевизора, игровой консоли и проигрывателя винила. Отличный звук, без всяких привязанностей.

ПОДРОБНЕЕ

LS50 Meta

LS50 Meta — это высокоточный, эмоционально увлекательный громкоговоритель, созданный на основе революционной акустической технологии. Созданный на основе Uni-Q 12-го поколения с массивом драйверов с технологией поглощения метаматериалов, этот прочный и компактный громкоговоритель способен воспроизводить детальный звук в любом месте комнаты.

ПОДРОБНЕЕ

MUON

Триумф сочетания формы и функции, MUON, пожалуй, самый необычный динамик из когда-либо созданных.

ПОДРОБНЕЕ

BLADE

BLADE — это образ. Речь идет об исследовании искусства возможного без предубеждений. Расширяя границы Hi-Fi звука в форме, удовлетворяющей самые смелые фантазии.

ПОДРОБНЕЕ

СПРАВОЧНИК

Для перфекционистов, которым нужен бескомпромиссно точный звук, передающий весь эмоциональный диапазон, глубину и детали оригинального исполнения.

ПОДРОБНЕЕ

MUON

Триумф сочетания формы и функции, MUON, пожалуй, самый необычный громкоговоритель из когда-либо созданных.

ПОДРОБНЕЕ

BLADE

BLADE — это образ. Речь идет об исследовании искусства возможного без предубеждений. Расширяя границы Hi-Fi звука в форме, удовлетворяющей самые смелые фантазии.

УЗНАТЬ БОЛЬШЕ

СПРАВОЧНИК

Для перфекционистов, которым требуется бескомпромиссно точный звук, охватывающий весь эмоциональный диапазон, глубину и детали оригинального исполнения

УЗНАТЬ БОЛЬШЕ

ЗВУК ЖИЗНИ

Изучение канала звука и того, как он вдохновляет разных людей, места, дизайны и впечатления; от далеких окраин к новым границам.

УЗНАТЬ БОЛЬШЕ

KEF Culture Hub

Новые способы взаимодействия с искусством и новые отзывы художников появляются постоянно, поскольку жизнь в условиях изоляции меняет наше отношение к Интернету.

УЗНАТЬ БОЛЬШЕ

Поддержка KEF

Хотите получить максимальную отдачу от продукта KEF?
Мы здесь, чтобы помочь.

СВЯЗАТЬСЯ С НАМИ

С 1961 года у нас дома в Великобритании мы создаем замечательные — отмеченные наградами — колонки. KEF существует для того, чтобы наполнять комнаты музыкой так, как она была создана для того, чтобы ее слышали, чтобы тронуть души по-настоящему аутентичным саундскейпом.

УЗНАТЬ БОЛЬШЕ

Как подключить сабвуферы

Домой Пожертвовать Новый Поиск Галерея Обзоры Книги с инструкциями Ссылки Семинары О нас Контакт

Как подключить сабвуферы
© 2014 KenRockwell.com. Все права защищены.

Самый большой источник поддержки этого бесплатного веб-сайта — это использование этих ссылок, особенно этой ссылки на хорошие сабвуферы на eBay (см. Как выиграть на eBay), когда вы получаете что угодно, независимо от страны, в которой вы живете.Спасибо! Кен.

март 2014 Аудио обзоры HDTV Все обзоры

Зачем нужны стерео-сабвуферы

Управление басами.

Обзор кроссовера

Heathkit AD-1702.

Как подключить сабвуферы

Кроссовер и его настройка имеют решающее значение для получения отличного звука. Есть миллион способов сделать это, и только один подойдет вам лучше всего.

Внешние кроссоверы работают лучше всего.

Встроенные кроссоверы в сабвуфер, предусилитель или ресивер могут работать хорошо, но им, как правило, не хватает гибкости, присущей выделенному внешнему кроссоверу. Гибкость дает нам больше способов оптимизировать систему, и, следовательно, внешние кроссоверы, как правило, дают нам больше шансов получить лучший звук. Каждая установка отличается; сначала попробуйте свои встроенные кроссоверы, если у вас еще нет готовых кроссоверов.

После выполнения описанных ниже подключений точная настройка точных уровней, крутизны и частот кроссовера может занять месяцы.

Мне нравится программное обеспечение Dirac, которое помогает настроить комнату. Еще сложнее разместить сабвуфер. Звук будет резко меняться через каждые несколько дюймов, на которые вы перемещаете сиденье или сабвуфер, а сабвуферы тяжелые, и их трудно сдвинуть. Продолжайте пытаться; Обычно у меня уходят месяцы или даже годы экспериментов, пока я не доберусь до «Ага!» место, которое звучит великолепно.

Подсказка: мало кто из профессионального мира понимает, что небольшой сабвуфер, удачно расположенный в хорошей комнате, будет работать намного лучше, чем необычный сабвуфер, небрежно размещенный в наиболее удобном углу или используемый в посредственной комнате.Легко перемещая динамики и места для прослушивания, можно изменять низкие частоты на 20–30 дБ, что намного больше, чем разница между самым маленьким и самым большим сабвуферами.

Полагаю, вы используете сабвуфер со встроенным усилителем мощности. Если вы используете пассивные сабвуферы (необработанные драйверы в шкафах), вы делаете то же самое, что и ниже, только когда я говорю «запитать сабвуфер», я, конечно, имею в виду подачу на усилитель мощности, который вы используете для управления этим сабвуфером.

Как подключить монофонический сабвуфер

Если все, что у вас есть, это один сабвуфер, это просто: подключите его к выходу Subwoofer или LFE (низкочастотные эффекты) вашего предусилителя или ресивера.

Установите предусилитель или ресивер в положение «Small» для других динамиков.

Не подключайте сабвуфер с помощью провода динамика. Сабвуфер будет работать хорошо, но эти подключения проводов динамика на задней панели сабвуфера, если они есть, плохо справляются с изоляцией низких частот от основных динамиков.

Это нормально — включить широкополосные основные динамики и самостоятельно подключать сабвуферы.

Это было легко. Сегодня сложнее всего, как соединить два сабвуфера для получения настоящего стерео с помощью современного оборудования, рассчитанного на использование только одного (моно) сабвуфера.

Как подключить стереофонические сабвуферы

Зачем нужны стерео-сабвуферы

A / V-ресиверы

Здесь вряд ли помогут A / V-ресиверы

с их монофоническими выходами LFE. Если все, что у вас есть, это A / V-ресивер, используйте его выходы стерео предусилителя и входы основного усилителя (если они есть), как если бы у вас была компонентная система, и следуйте инструкциям ниже.

Отдельные компоненты (предусилитель и усилитель мощности)

В идеале вам нужно использовать отдельные предусилители и усилители мощности.

Вы используете отдельный низкоуровневый кроссовер для разделения выхода предусилителя на основной (высокочастотный или ВЧ) и вспомогательный (низкочастотный или низкочастотный) сигналы.

Подайте стерео кроссовер на выходы вашего предусилителя (или плеера). Выходы ВЧ кроссовера подаются на ваш основной усилитель и динамики. НЧ-выходы кроссовера подаются либо непосредственно на активные сабвуферы, либо на ваш басовый усилитель и пассивные сабвуферы.

При воспроизведении с компьютера программа Pure Music также работает как кроссовер.Вы, конечно же, получите еще один ЦАП для двух дополнительных басовых каналов вывода.

Я пользуюсь кроссовером Heathkit AD-1702 десятилетиями. Сегодня присмотритесь к низкоуровневому активному кроссоверу на свой вкус.

Правильный выбор частот, крутизны и фаз кроссовера может занять целую вечность. Это похоже на размещение динамиков. Секции HF и LF могут нуждаться в разных настройках, если вы можете установить их отдельно, потому что спад НЧ вашего основного динамика является частью суммарной акустической характеристики ВЧ-динамиков.Другими словами, если ваши основные динамики спадают на 40 Гц, вы уже получили эффект бесплатного кроссовера 40 Гц для основных динамиков.

Кроссоверы, которые вы сегодня чаще всего найдете в продаже, предназначены для концертного и PA-звука, а не для домашней стереосистемы. Также посмотрите на это. Субгармонические синтезаторы JPG также имеют встроенные стереофонические кроссоверы сабвуфера. Чтобы получить качество, которое вы, вероятно, хотите в хорошей домашней системе, вам все равно может потребоваться быть инженером и создать свой собственный, чтобы получить лучший звук, как в 1950-х годах.

Собственные кроссоверы сабвуфера

Если вы хотите пропустить специальный кроссовер, большинство сабвуферов имеют встроенные кроссоверы. Даже если кроссоверы, входящие в сабвуфер, великолепны, на самом деле их использование — это совсем другая история с необходимыми кабелями. Встроенные кроссоверы менее оптимальны, но зато легки и бесплатны.

Инструкции для вашего сабвуфера содержат подробную информацию, доступную вам для ваших конкретных сабвуферов.

Наилучший и наиболее практичный способ использования собственных кроссоверов сабвуферов — это включить обычные динамики в широкополосный диапазон, а сабвуферы должны быть перекрещены там, где отходят основные динамики.Используйте Y-образный кабель или другой способ для передачи одного и того же сигнала предусилителя на усилитель мощности для основных динамиков, а также на сабвуферы. Вы также можете питать сабвуферы с уровня динамиков, если у них есть этот вход.

Таким образом, нам не нужно передавать основной сигнал на сабвуферы и обратно. Установите частоты кроссовера сабвуферов на уровень -6 дБ для ваших динамиков и установите наклон (если предлагается) на 12 дБ / октаву, если ваши основные динамики герметичны, и 24 дБ / октаву, если ваши основные динамики вентилируемые или есть пассивные радиаторы.

Еще один простой способ использовать встроенный кроссовер сабвуфера с любой системой — использовать выходы уровня динамиков с сабвуферами, имеющими разъемы для динамиков. Это также наихудший вариант, поскольку пассивный кроссовер высокого уровня в сабвуфере представляет собой только последовательный конденсатор.

То, что кажется хорошим способом, за исключением того, что он включает в себя прохождение вашего основного сигнала по всему дому, — это подать выходы вашего предварительного усилителя на ваши сабвуферы, а затем подключить кроссоверные выходы сабвуферов обратно к вашему основному усилителю.Это не оптимально, потому что вы будете проложить низкоуровневые кабели RCA к своим сабвуферам и обратно к вашим основным усилителям, и вы, вероятно, услышите гул.

Сигналы сабвуфера ничего не теряют при длине 25 футов, но вы испытываете проблемы с подключением низкоуровневых, полнодиапазонных небалансных кабелей RCA на расстоянии 25 футов к вашим сабвуферам и 25 футов назад к вашим основным усилителям. Вот почему профессионалы используют симметричные кабели с низким сопротивлением; они без проблем бегают на большие расстояния. Если вы должны это сделать, надейтесь, что выходы кроссовера вашего предусилителя и сабвуфера имеют низкое сопротивление источника.

Выбор частоты кроссовера

Большинство людей используют кроссовер с частотой 80 Гц, которая является стандартной для A / V-ресиверов, но вот подсказка: установите сабвуфер ниже, скажем, 40 Гц, и увеличьте уровень сабвуфера.

Теперь вы получите тот же мид-бас и больше глубоких басов, для которых у вас изначально есть сабвуфер.

Самый простой способ заменить гулкие нечеткие басы глубокими плотными басами — это установить кроссовер сабвуфера на самое низкое значение, обычно от 30 до 50 Гц, а затем увеличить уровень сабвуфера.

Если вы не пытаетесь создать концертную акустическую систему для максимальной мощности, я установил частоту кроссовера для основных динамиков на основе фактического прослушивания. Если вы изменяете частоту кроссовера, если она настраивается отдельно от сабвуферов, низкие частоты будут меняться. На точную настройку может уйти много времени; слушайте и экспериментируйте для получения наилучшего звука.

Помогите мне помочь вам наверх

Я поддерживаю свою растущую семью через этот веб-сайт, как бы безумно это ни казалось.

Самая большая помощь — это использование любой из этих ссылок, когда вы получаете чего угодно, независимо от страны, в которой вы живете. Это ничего не стоит вам и является самым большим источником поддержки для этого сайта, а значит, и для моей семьи. В этих местах лучшие цены и лучший сервис, поэтому я пользовался ими еще до того, как появился этот сайт. Рекомендую их всех лично .

Если вы найдете это страница столь же полезна, как книга, которую вам, возможно, пришлось купить, или семинар, который вы можете пришлось принять, не стесняйтесь помогать мне продолжать помогать всем.

Если вы получили свое снаряжение по одной из моих ссылок или помогли другим способом, вы — семья. Такие замечательные люди, как вы, позволяют мне постоянно добавлять на этот сайт. Спасибо!

Если вы еще не помогли, сделайте, пожалуйста, и подумайте о том, чтобы помочь мне подарком в размере 5 долларов.

Поскольку эта страница защищена авторским правом и официально зарегистрирована, изготовление копий, особенно в виде распечаток для личного пользования, является незаконным. Если вы хотите сделать распечатку для личного использования, вам предоставляется одноразовое разрешение, только если вы PayPal мне 5 долларов.00 за распечатку или ее часть. Спасибо!

Спасибо за чтение!

Мистер и миссис Кен Рокуэлл, Райан и Кэти.

Домой Пожертвовать Новый Поиск Галерея Обзоры Практические инструкции Ссылки Семинары О сайте Контакты

.

Похожие записи

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
