Lada Xray. Регулировка направления пучков света фар
Выберите ровную горизонтальную площадку в пределах базы автомобиля на расстоянии 5 м от экрана — светлой стены здания, гаража и т.п. Можно использовать лист фанеры или оргалита размером 1х 2 м. Заправьте автомобиль, положите на штатные места инструмент и запаску, проверьте давление в шинах всех колес. В темное время суток поставьте машину на выбранной площадке перпендикулярно экрану, расстояние между фарами и экраном должно быть 5 м. Усадите на водительское сиденье помощника или положите груз 75 кгс и слегка качните автомобиль сбоку для установки подвесок.
Измерьте расстояние от центров фар до пола, на этой высоте проведите линию на экране, а на 65 мм ниже нее — вторую. Начертите на экране вертикальную осевую линию (расстояния от нее до центров левой и правой фар должны быть равны) и линии, соответствующие центрам фар.

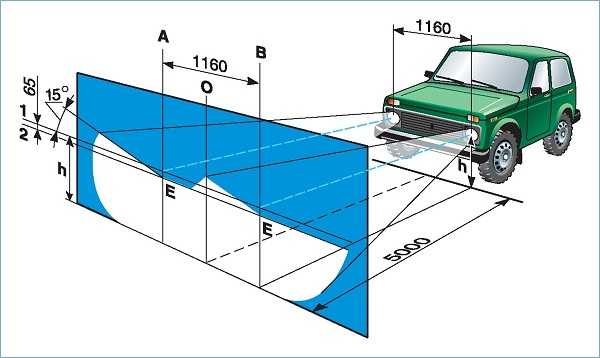

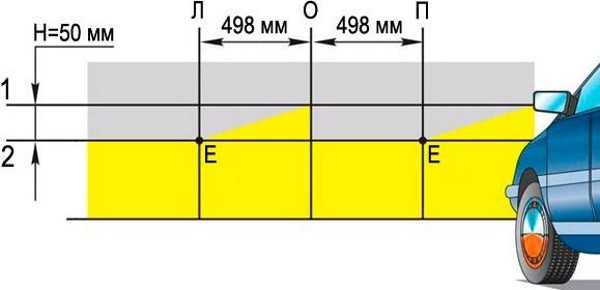

Схема регулировки света фар
Установите ручку корректора фар (если имеется) в положение минимальной загрузки. Одну из фар закройте куском картона, фанеры и т.п. Включите ближний свет фар. Напротив выемок в ободке оптического элемента и решетки радиатора расположены винты регулировки фары. Регулировочными винтами добейтесь, чтобы верхняя граница светового пятна (горизонталь) совпадала с нижней линией, а место излома пучка (точка пересечения горизонтального и наклонного участков) — с вертикальной линией центра фары.
Для регулировки пучка света фары в вертикальной плоскости винты С и D поворачивают в одинаковом направлении и на одинаковое число оборотов. Разница в оборотах одного винта без коррекции другого не должна превышать трех оборотов. В горизонтальной плоскости фары регулируются также винтами С и D, но вращением их в разных направлениях. Например, если один винт поворачивается на один оборот по часовой стрелке, то второй винт надо повернуть на один оборот против часовой стрелки.
Отрегулируйте вторую фару, закрыв первую.

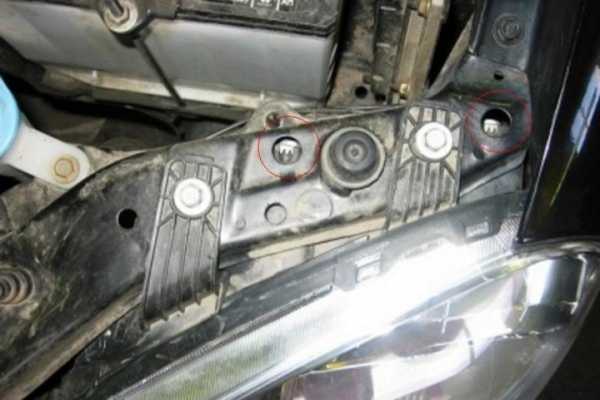

Крестообразной отверткой поворачиваем наружный винт С регулировки пучка света правой фары.
Крестообразной отверткой поворачиваем внутренний винт D регулировки пучка света правой фары.
Видео по теме «Lada Xray. Регулировка направления пучков света фар»
Регулировка фар по прибору, или как проверить Дядю Васю регулировщика
carmanuals.ru
Регулировка направления пучков света фар — Ремонт и обслуживание кореек
Регулировку направления пучков фар головного света и противотуманных фар следует проводить на станции технического обслуживания с использованием специальных приборов.
Для приблизительной регулировки фар головного света можно воспользоваться приведенной ниже методикой.

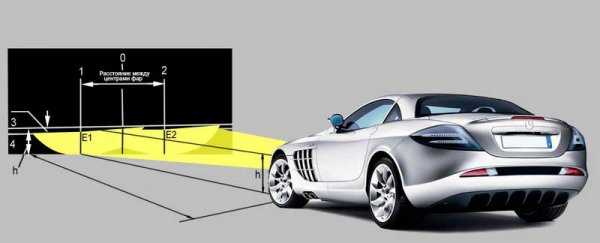

Схема регулировки фар головного света
Регулировку направления пучков света фар проводим на полностью заправленном и снаряженном автомобиле, при нормальном давлении воздуха в шинах. На сиденье водителя помещаем груз весом 75 кг. Устанавливаем автомобиль на ровной горизонтальной площадке на расстоянии 10 м от экрана (можно использовать стену гаража, лист фанеры или оргалита). На экране проводим горизонтальную линию на высоте, равной расстоянию от центра фар до пола. Ниже ее на 100-150 мм проводим параллельную линию. Наносим на экран вертикальную осевую линию (расстояние от нее до центра левой и правой фар должно быть равным) и линии, соответствующие центрам фар (АЕ и BE). Устанавливаем регулятор электрокорректора фар в положение «0» (один водитель или водитель с пассажиром на переднем сиденье) и включаем ближний свет фар. Закрываем правую фару непрозрачным материалом или отсоединяем от нее колодку проводов.
Каждая фара имеет два регулятора для изменения направления светового пучка. При регулировке…
…вводим крестообразную отвертку в зацепление со звездочкой регулятора.
Для изменения направления светового пучка фары в горизонтальной плоскости…
…отверткой вращаем регулятор расположенный ближе к крылу кузова.
Для изменения направления светового пучка в вертикальной плоскости…
…вращаем регулятор, расположенный ближе к оси автомобиля.

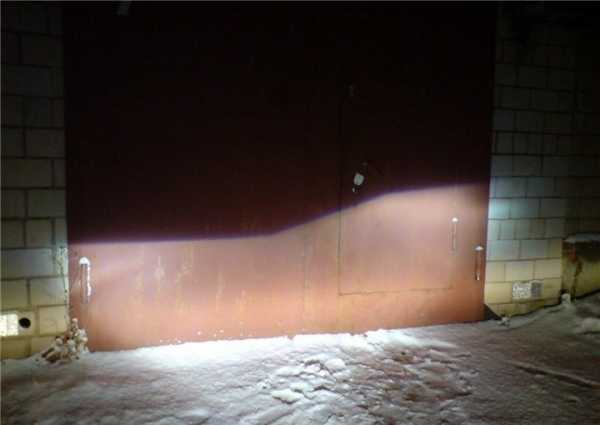

При регулировке верхняя граница светового потока должна совпасть с нижней горизонтальной линией, а точка пересечения горизонтального и наклонного участков светового потока — с линией, соответствующей центру фары. Аналогично регулируем направление светового пучка правой фары. Приблизительную регулировку направления светового пучка противотуманных фар проводим при тех же условиях, что и основных фар.
Разметка экрана для регулировки противотуманных фар: н — высота центра противотуманных фар на автомобиле
На экране проводим дополнительную горизонтальную линию на высоте, равной расстоянию от центра противотуманных фар до пола. Ниже ее на 100 мм проводим параллельную линию. Противотуманные фары регулируются только в вертикальной плоскости.
Снизу автомобиля вращаем регулировочный винт (показан стрелкой), добиваясь расположения световых пятен, как показано на рисунке.
Как отрегулировать фары своими руками
Вождение транспортного средства в темное время суток невозможно без качественного освещения дороги. Хороший яркий свет позволяет водителю полностью контролировать ситуацию. А когда управлять автомобилем ночью становится затруднительно, необходимо искать причину плохой работы оптических приборов. Неисправность передних фар раньше владельца могут заметить водители встречных машин. Если в темное время проезжающие навстречу машины часто «моргают», следует обратить внимание на положение фар. Некоторые проблемы может устранить сам автомобилист. Но часто недостаточно просто вымыть стеклянный или пластиковый рассеиватель на передних приборах. Тогда автовладельцу приходится изучать вопрос, как отрегулировать фары. Чтобы сделать такое обслуживание авто, не понадобятся дорогостоящие инструменты и оборудование. Любой автолюбитель найдет подходящие условия для настройки передней оптики.
Основные причины плохого освещения
Не все проблемы, связанные с недостаточным освещением ночной дороги, требуют вмешательства в настойки световых приборов. Сначала необходимо сделать осмотр фонарей, вдруг причины слабого света лежат на поверхности. А уж регулировка фар станет одним из последних этапов устранения неисправностей.
- Одним из очевидных факторов, который снижает освещенность дорожного полотна, является помутнение рассеивателя. Пучок света «застревает» в мутном пластике или стекле, поэтому перед машиной образуется недостаточная зона видимости. Для решения проблемы есть два пути. Можно полностью заменить автомобильные фары или рассеиватели. Однако это будет недешево и трудоемко. Автомобилистам легче устранить эту неисправность полировкой фонаря.
- В некоторых старых автомобилях конструкция оптических приборов не позволяет получить желаемое освещение дороги. В этом случае не поможет ни полировка, ни регулировка света фар. Возможным способом увеличения светового потока станет установка ксеноновых лампочек.
- Негативное влияние на свет фар ночью оказывает образование конденсата на внутренней поверхности рассеивателя. Это происходит тогда, когда появляются трещины на стекле или пластике, а также когда происходит негерметичная установка рассеивателя. Можно попробовать заменить стеклянный элемент фары на авто, используя специальный клей-герметик.
- Тусклый свет автомобильной оптики может стать причиной неисправности генератора. Силы аккумулятора бывает недостаточно, чтобы ярко накаливать лампочки. Проверить работоспособность электрического устройства можно с помощью тестера.
Если данные причины не обнаружены или же своевременно устранены, то следующей стадией работ будет регулировка фар своими руками.
Подготовительные мероприятия
Опытные автомобилисты советуют новичкам не пытаться настраивать фары без основательной подготовки. Иначе потом придется все равно обращаться к профессионалам за помощью.
Сначала необходимо создать для световых приборов стандартные условия положения автомобиля.
- Перед регулировкой следует удалить из багажника и салона лишние предметы, оставив лишь штатный набор инструментов, домкрат, аптечку, знак аварийной сигнализации, домкрат.
- Чтобы положение кузова в процессе настройки было правильным, необходимо проверить давление в колесах. Все шины должны иметь одинаковые показатели в соответствие с рекомендациями автопроизводителя.
- Регулировка света фар может быть ускорена, если пригласить помощника. Он должен находиться в той же весовой категории, что и владелец.
- Оптические приборы важно очистить от загрязнений. Обычную дорожную пыль и грязь удастся смыть водным раствором. А вот пятна масла или клея проще удалить органическим растворителем (уайт-спирит, ацетон, сольвент).
- Необходимо также найти все регулировочные винты, их лучше предварительно обработать жидкостью WD-40. Затем следует ослабить крепеж, а заодно проверить надежность посадки фар в нишах.
- Перед тем, как начать регулировать фары, остается найти ровную площадку и подготовить на стене или плакате вертикальную разметку.
Процесс регулировки передних фар
Для точной настройки передней оптики автовладельцу следует найти ровную асфальтированную площадку с прилегающей стеной или забором. Выполнить регулировку можно и в закрытом помещении, например, в просторном гараже. Важным условием при выборе места будет возможность откатывания машины на 5-10 м. Точное расстояние можно узнать в инструкции по обслуживанию конкретной марки авто. Если работа будет проводиться на открытом воздухе, то придется ждать прихода темноты. В помещении выполнить регулировку удастся и днем.
Из инструментов водителю понадобятся отвертки с крестообразным, плоским или фигурным жалом, линейка и мел. Если стена неровная и разноцветная, то придется прикрепить к ней белое полотно из ткани или бумаги.
- Регулировка фар своими руками начинается с нанесения разметки на стену или вертикальный стенд. Для этого автомобиль подкатывается к самой стенке с включенным ближним светом. Мелом или маркером отмечаются центры светового пятна каждого фонаря. При помощи линейки обе точки соединяются, между ними находится центр. Проводятся перпендикулярно вертикальные линии через эти же три точки.
- От каждой точки делается замер вниз на расстояние 75 мм. Через полученные отметки рисуется вторая горизонтальная черта.
- Транспортное средство необходимо откатить на указанное в паспорте расстояние. Снова включается ближний свет.
- Автомобилист должен добиться такого положения световых пучков, чтобы граница яркого света находилась на уровне нижней горизонтали. А обе точки вознесения должны попадать на точки линий пересечения. Образовавшийся угол светового пучка сравнивается с показателями в паспорте.
- Каждая фара настраивается индивидуально. Для удобства в работе второй фонарь закрывается куском картона или фанеры. При помощи отвертки автомобилист вращает винты, глядя при этом на положение светового пучка. Регулировка света фар выполняется как в вертикальной плоскости, так и по горизонтали. Аналогичные действия проводятся и со вторым прибором.
- Подобным образом можно настроить работы и противотуманных фонарей. При этом нижняя черта на разметке рисуется ниже основной линии на 50 мм.
Окончательную проверку правильности регулировки можно произвести в темное время суток, выехав на ровную дорогу.
Технология регулировки передних фар автомобиля не должна вызвать особых сложностей. Автолюбителю нужно последовательно сделать все подготовительные мероприятия, четко нанести разметку на вертикальное основание, а затем медленно настроить световой пучок. После успешной регулировки управлять автомобилем в ночное время будет комфортно, т. к. дорога будет прекрасно освещена.
vybratauto.ru
Как отрегулировать свет фар своими руками
Сегодня мы расскажем, как самостоятельно провести регулировку света фар, не прибегая к услугам СТО.
Для чего проводят регулировку фар
Возможность движения в темное время суток на автомобилях обеспечивается оптическими элементами, которыми оборудована передняя часть авто – фарами.
Основной задачей этих фар является освещение пути впереди и частично сбоку автомобиля.
У многих современных моделей в комплектацию входят и дополнительные осветительные приборы – поворотники, дневные ходовые огни. Хотя изначально все фары включали в себя только основной свет и габаритные огни.
Основной свет и обеспечивал освещение дороги, при этом он бывает двух типов: дальний и ближний.
При дальнем освещении пучок света идет в горизонтальном направлении, обеспечивая максимальную возможное освещение дороги впереди.
Однако этот свет водителям встречного транспорта может навредить, поскольку способен их ослепить.
Чтобы исключить возможность ослепления, используется ближний свет фар.
Световой пучок при таком освещении идет под углом к оси авто, то есть он светит вниз.
Дальность освещения при этом снижается, но и ослепление водителей встречного транспорта не происходит.
Порядок перехода от дальнего света к ближнему и обратно прописан в правилах ПДД.
И вроде бы все просто – дальний свет обеспечивает освещение дороги максимально вперед, а ближний светит «под ноги», но в этом вопросе еще существует такой фактор, как погодные условия.
Неправильное направление пучка света, со стороны кажущийся правильным, при обоих режимах работы фар может привести к тому, что в условиях тумана или осадков, произойдет эффект экранирования пучка света, и он не только будет ослеплять водителей встречного транспорта, но и самого владельца авто.
Поэтому фары должны быть отрегулированы соответствующим образом, для чего и существует возможность корректировки света.
Когда нужно выполнять такие работы
С завода все автомобили идут с уже отрегулированным положением света фар. И если автомобиль эксплуатируется в обычном режиме, то никакого вмешательства в положение фар не требуется.
Однако следует учитывать, что заводская регулировка делается при средней загрузке автомобиля.
Если же машина часто используется с максимально нагрузкой, которая обычно приходиться на заднюю ось, то передок авто, естественно, задирается, изменяя направление света – он начинает светить вверх.
Замена перегоревшей лампочки основного света тоже может повлиять на положение светового пучка.

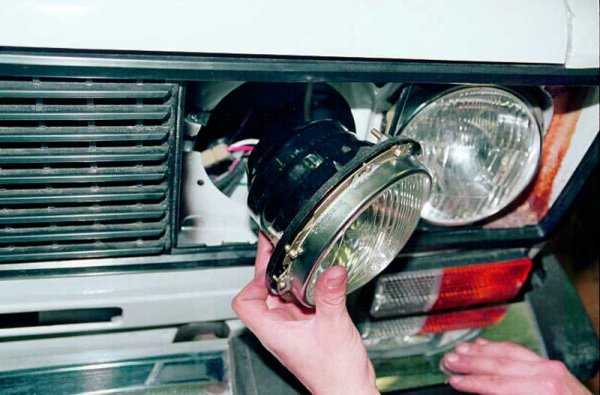

Еще больше это касается самой фары – замена стекла или самого светового прибора, если штатные были повреждены.
В общем, не только повреждение фары, а даже перегруз машины ведет к тому, что требуется регулировка света фар.
Данные работы сводятся к изменению положения оптического элемента фары, включающего лампу и отражатель, в горизонтальном и вертикальном направлениях.
Дополнительные осветительные приборы в оптический элемент не входят, поэтому регулировка на них никак не влияет.

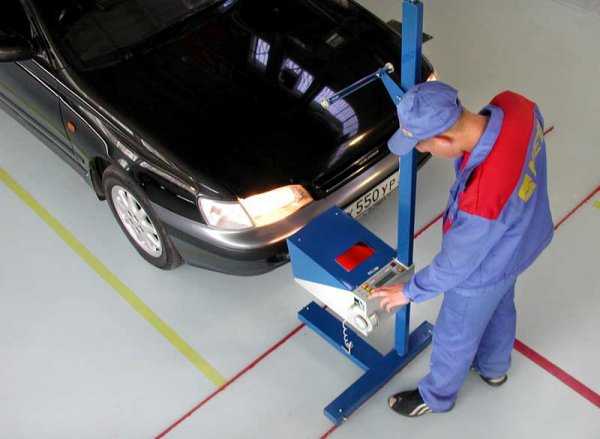

На специализированных СТО регулировку положения света фар производится с использованием специальных передвижных оптических приборов.
Данная операция не особо затратная, но далеко не все станции обслуживания имеют в наличии такие приборы.
Что потребуется для выполнения работ?
Существует также возможность и самостоятельной регулировки положения света, причем особого оснащения не требуется. Достаточно поставить авто на ровную площадку перед стеной — так называемая регулировка по экрану.
Особенность данной регулировки сводиться к правильной подготовке машины и соблюдения определенной технологии.
Автомобиль подготовить к данной операции не так уж и сложно – нужно всего лишь обеспечить рабочую нагрузку на оси последнего.
Его нужно заправить, при этом заполнение бака должно быть больше половины.
Следует проверить и давл
