Фары автомобиля, какие они бывают и регулировка света.

Важнейший элемент безопасности любого транспортного средства — фары, о которых многие водители вспоминают только в дальней поездке ночью, безусловно требуют к себе большего внимания. Ведь от них зависит безопасность не только водителя автомобиля или мотоцикла, но и окружающих. В этой статье, мы рассмотрим какие бывают современные фары, и как их правильно настроить самостоятельно.

Устройство современной фары с параболическим отражателем (рефлектором).
1 — крышка фары, 2 — пружинный фиксатор, 3 — лампа стояночного света, 4 — лампа головного света, 5 — рефлектор, 6 — рассеиватель.

Для начала рассмотрим из чего состоит фара. Основные её элементы — это лампа и отражатель (рефлектор), показаны на рисунке 1 слева. Спираль лампы изготовлена из вольфрама, температура плавления которого 3380 градусов. Вольфрамовая спираль в лампе, при её включении, нагревается более 2700 градусов.

В более старых лампах (которыми сейчас уже не пользуются, перейдя на галогенки) повышение температуры вольфрамовой спирали приводило к испарению вольфрама, и постепенному снижению прочности спирали.

Позже колбы ламп (галогенок) начали наполнять галогеном, который ощутимо замедлял процесс испарения вольфрама, и естественно спираль в галогенных лампах служит дольше .

В современных ксеноновых лампах, вообще нет вольфрамовой спирали, но об этом мне нет смысла писать в этой статье, так как об этом я уже написал, и желающие могут почитать об ксеноновых и других лампах вот в этой статье).

А в этой статье мы рассмотрим регулировку света и устройство фар более старых автомобилей, которых ещё достаточно много на наших дорогах. К тому же в большинство таких фар, можно при желании установить ксеноновую лампу, ну и естественно подключить её к блоку розжига.

Основное назначение отражателя (рефлектора) фары, собрать часть светового потока от лампы (ту часть потока, которая направлена не на дорогу) и направить его на дорожное покрытие в нужном направлении. У существующих обычных типов рефлекторов (отражателей), называемых «эллипсоид» и «параболоид» имеется один недостаток — при их положенной установке (регулировке), то есть при наклоне оптической оси фары к дорожному покрытию, световые пятна на дороге получаются в виде узких вытянутых эллипсов.

Эти эллипсы освещают лишь небольшую часть дорожного покрытия по ширине.

Поэтому пучок света необходимо расширить. Для этого существует третий важный элемент фары, называемый рассеиватель, изготовленный из стекла, на котором имеется специальный рифлёный рисунок (на самых современных фарах его нет). Этот рисунок как бы состоит из множества сфокусированных линз.

А в более современных фарах, имеющих более сложную форму (из-за дизайна машины) нужное распределение света получается из-за специальной деформации отражателя (рефлектора). Его как бы сжимают (сплющивают) в вертикальной плоскости, и получается как бы переход «параболоида» в «эллипсоид» (их сочетание).

Все знают, что любому транспортному средству нужен как ближний, так и дальний свет. И при встречном разъезде двух машин, естественно нужно перейти с дальнего на ближний свет, чтобы не ослепить встречного водителя. Сейчас это решается довольно просто, ведь в лампе имеются две спирали (дальнего и ближнего света), переключая которые, водитель переключается с дальнего на ближний. А на современных фарах имеются две отдельные лампы или отдельная группа светодиодов (отдельно для дальнего и ближнего света).

О современных светодиодных фарах, светодиоды которых светят не хуже ксеноновых ламп, советую почитать вот в этой небольшой статье. А есть фары в которых почти ничего нет, и источник света расположен вообще отдельно от фары (об этом подробнее читаем здесь). Ну и об умных фарах, имеющих электронный мозг, советую почитать вот тут.

Короче, развитие света для современных транспортных средств на месте не стоит, и каждый год инженеры придумывают что то новенькое и более эффективное. Но начиналось всё довольно забавно. В начале 20-го века, переключения дальнего света на ближний вообще не было. А чтобы не ослепить водителя встречного автомобиля, левая фара вообще выключалась, а свет правой фары, поворотом рефлектора уводился вправо и вниз.

В настоящее время применяются американская и европейская системы светораспределения.

Европейская система фар.

Светораспределение света разных стандартов.
Рис. 2 а — европейское светораспределение дальнего света: 1 — металлический экран, 2 — спираль ближнего света, 3 — спираль дальнего света в фокусе F, 4 — рефлектор.
Рис. 2 б — европейское светораспределение ближнего света.
Рис. 3 — американская система ближнего света в которой спираль смещена относительно фокуса вверх и влево: 1 — рефлектор, 2 — спираль дальнего света в фокусе F, 3 — спираль ближнего света, 4 — металлический экран.

При европейской системе, на большинстве автомобилей (кроме самых современных) в фаре используется лампа с двумя спиралями (дальнего и ближнего света). Под спиралью ближнего света имеется металлический экран, к тому же спираль ближнего света расположена на несколько мм спереди фокуса, и чуть выше оптической оси — это видно на рисунке 2 б. А спираль дальнего света расположена в фокусе параболоидного отражателя (рефлектора) — это показано на рисунке 2 а.

В итоге получается, что дальний свет фары — это пучок отражённых от отражателя параллельных лучей света, а ближний свет фары — это пучок сходящихся лучей.

Как отмечено выше, под спиралью ближнего света имеется металлический экран, назначение которого исключить попадание лучей на нижнюю часть отражателя (рефлектора), а от неё попадания лучей в глаза водителя встречной машины. К тому же, спереди металлический экран немного отогнут вверх, чтобы и прямые лучи, исходящие от спирали ближнего света, тоже не слепили встречных водителей.

Значит в европейской системе, ближний свет, а точнее его световой пучок, отражается (выходит) только из верхней половинки отражателя (рефлектора), и такая фара, при её правильном угле наклона к поверхности дороги, не будет ослеплять водителей встречных машин и мотоциклов.

Кстати, как было написано выше, стеклянный рассеиватель фары не так уж прост по своей конструкции, и именно поэтому в дождливую погоду обязательно следует пользоваться таким полезным устройством, как очиститель фары. Потому что забрызганная водой фара (а капельки воды как линзы), усиливает своё слепящее действие (часть светового пучка начинает отклоняться не туда куда нужно, то есть в глаза водителей встречных машин).

Многие водители не придают особого значения очистителю фары, а зря. Ведь большинство аварий происходит именно ночью в дождливую погоду, и это происходит в большинстве случаев не от того, что дорога более скользкая, чем в сухую погоду.

Американская система фар.

Спираль дальнего света в американской системе, тоже находится в фокусе параболического отражателя (рефлектора). Ну а спираль ближнего света находится сверху над спиралью дальнего, и повыше оптической оси отражателя (рефлектора), как показано на рисунке 3 выше. Следует учесть, что лучи света, которые попадают на внутреннюю сторону отражателя, отражаются от неё к поверхности дороги. А лучи света, которые попадают на внешнюю часть, отражаются вверх. Ну и некоторая часть световых лучей, отражается параллельным пучком света вперёд.

Для того, что бы сократить часть светового потока, которая отражается вверх, применяется отражатель (рефлектор) имеющий меньшую глубину. Но от этого уменьшается световая отдача.

Чтобы компенсировать потерю световой отдачи, в лампе используется спираль дальнего света немного большей мощности. К тому же, под спиралью ближнего света в американской лампе, нет металлического экрана, и от этого ощутимо уменьшаются потери потока света.

Так же следует учесть, что в американской лампе спираль ближнего света чуть смещена влево от оси фары, и от этого пятно света на поверхности дороги смещено к правой обочине, что предотвращает риск ослепления встречного водителя (а так же уменьшает риск наезда на что нибудь, валяющееся у обочины дороги).

В некоторых фарах, чтобы умееньшить слепящее действие (как американской, так и европейской системы) устанавливается дополнительный металлический экран, который расположен перед лампой. Или просто передняя часть стеклянной колбы лампы, окрашивается непрозрачной термостойкой краской (таких ламп как мы знаем большинство).

Очень важно, чтобы световой пучок бул правильно направлен относительно поверхности дороги, и причём в независимости от загрузки машины. Для этого служат специальные корректоры фар, самые простейшие из которых резьбовые, в виде винтов, расположенных на самой фаре. Что бы откорректировать фары, приходится открывать капот и крутить эти винты, но вряд ли кто из водителей это делает. Естественно более удобны гидрокорректоры, которые позволяют регулировать наклон светового луча фары, прямо с водительского места.

Регулировка света фар.

Прежде чем начинать регулировку, следует знать, что направление света фар вашей машины, напрямую зависит от нескольких факторов, таких как: давления воздуха в колёсах, размера шин (низкопрофильные или высокопрофильные шины), распределения груза по осям машины, а так же от состояния пружин подвески автомобиля.

Поэтому в любом мануале автомобиля, оговариваются ряд условий, при которых производится регулировка света фар. К примеру — машина должна быть заправлена под завязку, снаряжена штатным инструментом и запаской, ну и загружена пассажирами. Однако следует учесть, что если вы ездите в большинстве случаев без пассажиров (и с полупустым баком) и на вашей машине нет гидрокорректора, то тогда следует производить регулировку фар, усадив на водительское место только человека, примерно вашего веса (а бак для топлива не наполнять полным).

Если не учесть вышеописанных факторов при регулировке, которые многие считают мелочью, тогда будьте готовы к тому, что встречные водители постоянно будут моргать вам (так как будут ослеплены). И если в освещённом городе это не так опасно, то на тёмной загородной трасе, на высоких скоростях может привести к трагедии. Хотя большинство современных автомобилей оснащены корректорами фар, управляемыми из салона (а на более свежих машинах есть даже корректоры, работающие в автоматическом режиме), но всё же ещё много на наших дорогах более старых машин.

Однако не стоит наоборот (боясь кого то ослепить) направлять световой пучок так, чтобы он освещал лишь небольшой участок перед машиной. Это тоже опасно, особенно при поездках на больших скоростях. Из всего вышесказанного, можно сделать вывод, что всё таки правильная регулировка фар, так же важна как и регулировка других систем автомобиля, тем более, что при неправильной регулировке фар, пройти техосмотр будет проблематично.

Вообще в фарах по европейской системе, оговаривается всего лишь регулировка ближнего света. А направление луча дальнего света, задаётся ещё на заводе геометрией всех элементов фары (и лампы тоже), то есть направление луча дальнего света никак не регламентируется. И бывает, что достичь нормальной регулировки света фар никак не получается, из-за неисправности самой лампы (из-за подделки ламп, или просто от смещения её спиралей), или фары.

Фара тоже может быть неисправна и добиться правильной регулировки будет невозможно. Например отклонение правильной оси установки лампы в фару, расшатался и болтается отражатель, болтается патрон лампы и т.п. В таком случае следует или устранить неисправности или заменить фару новой. И только после этого станет возможной правильная регулировка.

Большинство малообеспеченных водителей регулируют фары в гаражных кооперативах, направив луч на какую нибудь светлую стену. Или используют для этого какой нибудь фанерный щит (в качестве экрана). Но есть некоторые, которые вообще никак не регулируют фары, или регулируют их на глаз, что в принципе одно и тоже. К сожалению многие не догадываются, что могут пострадать не они, а другие участники движения.

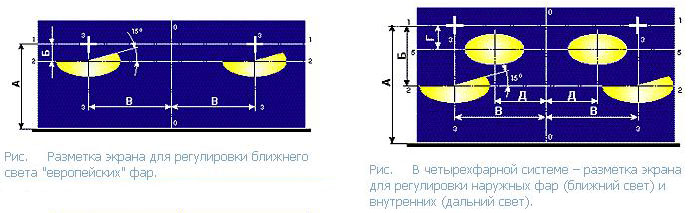

При регулировке европейских фар, поможет таблица 1 слева и рисунок 4 (несмотря на то, что в ней указаны отечественные машины, можно отрегулировать по ней и фары иномарок, схожих по габаритам и конструкции фар, а для более свежих иномарок, следует поискать заводские данные для конкретной модели).













Правую и левую фары регулируют отдельно, снимая клеммную колодку с соседней фары (отключая её), или просто закрывая её каким нибудь непрозрачным щитком.

Сведения (нормативы) указанные в таблице, обеспечиваются при нагрузке заднего сиденья машины человеком или грузом массой 70 — 90 кг. И действующий стандарт нормирует только положение левой части границы ΙΙ света и тени — относительно оси отсчёта Ι на рисунке 4, то есть именно величину Б.



А правая часть светотеневой границы, как правило поднимается вверх под углом 15 градусов, и это способствует хорошему освещению обочины, справа от автомобиля. А как правильно разместить экран для регулировки фар европейского стандарта, показано на рисунке 5.

На некоторых автомобилях фары дальнего и ближнего света раздельные (к примеру как на Жигулях «шестёрках», или БМВ), в таком случае размещать экран нужно как показано на рисунке 6. Причём в этом случае следует отрегулировать и фары дальнего света. И для фар дальнего света, угол наклона самой яркой центральной части пучка света, определяется на экране величиной Г. К примеру на расстоянии пять метров от экрана до фар автомобиля ВАЗ 2106, величина Г будет составлять 50 мм (см. таблицу 1).

Если же на вашем автомобиле установлены ещё и противотуманные фары, то для их регулировки экран нужно разметить как на рисунке 7, а данные находим в таблице 3 ниже.





















Если нужно отрегулировать американские фары, то они регулируются по дальнему свету, используя таблицу 2 слева (несмотря на то, что она рассчитана на наши старые автомобили) и рисунок 6 выше. То есть так же как и раздельные фары дальнего света автомобилей БМВ, ВАЗ 2103, ВАЗ 2103.

В оснащённых сервисах фары регулируют с помощью специальных приборов, причём стандарт регламентирует измерение силы света в отдельных зонах на экране. При самостоятельной регулировке, не имея специального прибора, измерить силу света в положенных зонах экрана не получится, да этого никто и не делает. В итоге, фара даже правильно отрегулированная по осям, если имеет какие то дефекты отражателя, лампы или рассеивателя, может всё таки оказаться непригодной для использования.

Поэтому всё же прежде чем начинать регулировку с помощью экрана (не имея специального прибора), следует убедиться сначала в исправности фар, и ламп тоже (а лучше лампы заменить новыми, почему? — об этом ниже), а так же проверить величину напряжения, приходящего к фарам (при работе двигателя). Ведь срок службы ламп для фар, напрямую зависит от бортового напряжения автомобиля. И если при эксплуатации машины, напряжение к примеру не 12,5 вольт, а немного больше — 13,2 вольта, то срок службы ламп сокращается в три раза. Если же бортовое напряжение на вашей машине ещё более завышено до 14,4 вольта, то срок службы ламп в фарах, снизится аж в 15 — 17 раз !

Так же следует учесть и то, что даже если бортовое напряжение автомобиля соответствует норме, то всё же с течением времени, лампы фар ощутимо теряют свои характеристики (именно поэтому начали переходить на светодиоды). И после определённого времени, лампы следует заменять новыми, но к сожалению никто это не делает, пока они не сгорят.

Многие водители, заметив, что фары стали светить хуже, винят в этом помутнение стекла, порчу отражателя и т.д., но на самом деле, в большинстве случаев, нужно просто заменить старые лампы новыми. Ну а если ещё после этого и отполировать стёкла ваших фар, вернув им былую прозрачность, то сила света будет как у новой машины. Как правильно отполировать фары автомобиля и с помощью чего, советую почитать вот в этой статье.

На более старых машинах, регулировка направления луча света, регулируется всего двумя винтами. Но на большинстве машин, эти винты всегда ржавые, и со временем их невозможно прокрутить. О какой регулировке здесь можно говорить? А ведь всего лишь нужно периодически смазывать их, или просто покрыть Мовилем резьбу.

Часто бывает, что и отражатель (рефлектор) страдает от коррозии, а на многих отечественных машинах он может поржаветь после первой зимы. Многие водители, пытаясь предотвратить это, залепляют замазкой все щели и отверстия для вентиляции. Но ведь оптический элемент сильно нагревается, и если нет вентиляционных отверстий, то внутри появляется конденсат, от которого рефлектор ржавеет ещё быстрее.

Залеплять все щели и отверстия бессмысленно. Тут просто всё дело в некачественном покрытии отечественного отражателя (ведь импортные рефлекторы почти не ржавеют).

А вообще на современных автомобилях, да и мотоциклах тоже, многие детали, в том числе и элементы фар, начали изготавливать не из металла, а из термостойкого пластика и они естественно не ржавеют и не требуют ухода. А детали современных светодиодных фар даже не требуют термостойкого пластика, так как температура в них небольшая. Да и светодиоды практически вечны, а значит фару можно изготовить вообще неразборную и герметичную.

Но это тема отдельных статей, и некоторые из них, про современные фары, можно почитать по ссылкам выше, а эта статья надеюсь, поможет отрегулировать фары более старых автомобилей, которых на наших дорогах ещё достаточно много, успехов всем.

Последовательность регулировки фар своими руками

Современные автомобильные лампы излучают очень яркий свет, который при неправильной установке фары ослепляет встречных водителей, создавая угрозу безопасности движения. Несмотря на то, что фары на заводе проходят настройку направленности излучения по специальным приборам, со временем эта настройка требует корректировки после замены ламп, стекла, деформации кузова или ремонта подвесной системы. Световой поток фар должен охватывать проезжую часть дороги непосредственно впереди машины и часть обочины, не задираясь высоко вверх.

Регулировка фар на СТО с помощью приборов

Обычно регулировку светового потока головных фар производят на СТО с помощью специального прибора, обеспечивающего хорошую точность установки. Опытные специалисты выполнят эту процедуру за небольшую цену. Однако не всегда на СТО попадаются грамотные и добросовестные работники, гарантирующие качество настройки. К сожалению, Интернет — форумы полны отрицательных высказываний автолюбителей по отношению к таким горе — мастерам. Поэтому иногда нелишне самостоятельно заняться проверкой настройки фар и их регулировкой.

Хотя эта работа и не требует особых навыков от исполнителя и под силу любому автолюбителю, однако после первой самостоятельной настройке нужно будет проверить результаты своей работы опытным мастером авторитетного СТО, чтобы быть в дальнейшем уверенным в своих действиях.

Что нужно для выполнения работ

Отрегулировать фару на новых моделях автомобилей можно, не разбирая оптику, используя для этого пластмассовые головки регулировочных винтов, расположенных на тыльной её поверхности. Винты позволяют перемещать фару в вертикальном направлении и поворачивать поток света по горизонтали от края к центру и наоборот. Для выполнения регулировки фар потребуется отвёртка «под крест» различной длины или шестигранный гаечный ключ.

На разных моделях автомобилей производители обычно обговаривают его загрузку, при которой производится корректировка фар . Если этого нет в инструкции по эксплуатации автомашины, то следует выполнять регулировочные работы при полностью заправленном и снаряженном её состоянии. Предварительно нужно обеспечить нормальное давление во всех шинах и одинаковую нагрузку на переднюю и заднюю оси.

Также автомобиль не должен иметь заметных дефектов подвесной системы, влияющих на его клиренс. Большое значение имеет отсутствие дефектов в лампах освещения, установленных в фары, так как они могут привести к невозможности корректировки направления светового потока. Процедура настройки также зависит от типа установленных ламп на фарах. Они могут быть отдельные для ближнего и дальнего света или совмещённые с двумя нитями накала. При установке раздельных ламп следует проводить настройку отдельно для каждой лампы – для ближнего и для дальнего света. При наличии совмещённых ламп регулировка фар производится только по ближнему расстоянию.

Регулировочные винты блок-фар ВАЗ 2110

В основном на всех марках автомобилей направление светового потока регулируется с помощью двух регулировочных винтов. Несмотря на внешнюю простоту процедуры, практически выполнить её не всегда получается так просто. Особенно это касается устаревших моделей авто с круглыми головными фарами. Причина тому – коррозия и деформация мест крепления фар. Винты со временем могут прикипеть и приржаветь, и их очень непросто бывает отвернуть. Водителям «Жигулей» моделей 2101, 011, 06, «Нивы» нужно периодически смазывать винты антикоррозионными смазками.

Владельцам авто с блок-фарами легче, в них винты расположены сзади и менее подвержены коррозии, но их также следует периодически шевелить, чтобы они не схватились намертво. Чаще всего начинает покрываться ржавчиной низ рефлектора фары за счёт стекания туда конденсата, образующегося при перепаде температур на поверхности рефлектора. Чтобы влага своевременно испарялась,  нельзя герметизировать специальные технологические отверстия в фаре, обеспечивающие вентиляцию воздуха.

К вопросу настройки направления светового потока фар нужно подходить со всей ответственностью, так как неправильная установка приведёт к тому, что фары будут светить слишком близко от машины или, наоборот, слишком далеко, слепя встречных водителей, что одинаково отрицательно влияет на безопасность движения в тёмное время суток.

Как выполняется корректировка фар — план проведения работ

Алгоритм регулировки света любой марки автомобиля примерно одинаков. Чтобы правильно провести регулировку фар своими руками нужно подобрать площадку с ровным покрытием около забора, стены здания или гаража так, чтобы на них можно было бы нарисовать мелом тарировочные метки и линии. Подготовленная автомашина устанавливается на площадке носом перпендикулярно к стене на дистанции 5 метров до неё.

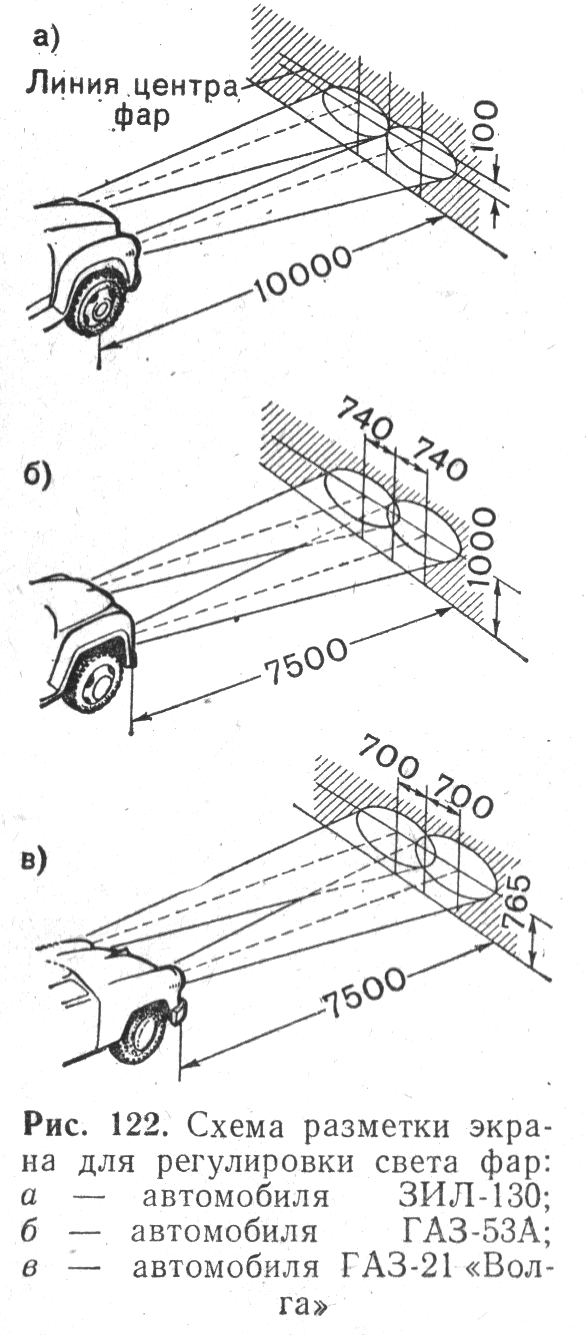

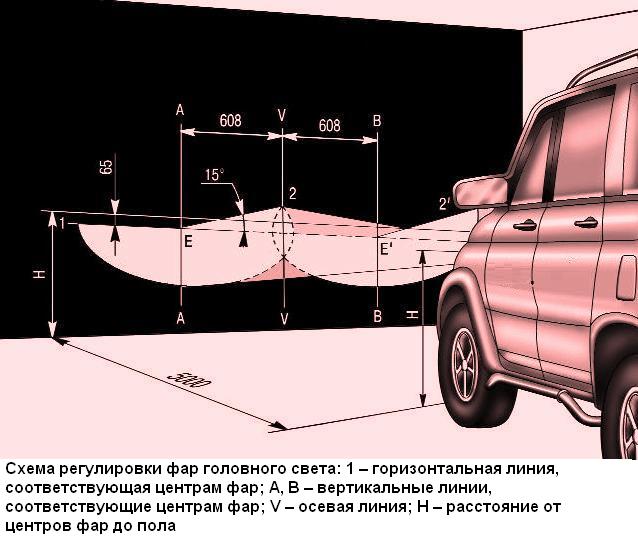

Схема самостоятельной регулировки фар

Далее на стене производится разметка тарировочного экрана. Для этого:

• центральная продольная ось автомашины доводится по земле до стены и продолжается перпендикулярно вверх по стене в виде центральной нулевой линии «0»;
• измеряется база между центрами фар на автомашине, которая переносится на стену, как расстояние между двумя вертикальными линиями (слева – «Л», справа – «П»), расположенными симметрично и параллельно нулевой линии;
• измеряются высоты расположения центров обеих фар от земли, и они переносятся на стену в виде горизонтальной линии «Н». Если значения высот обеих фар отличаются, то линия на стене получится наклонной, чего быть не должно. Для устранения разницы нужно выровнять давление шин и качнуть несколько раз машину, чтобы привести рессоры и амортизаторы в нормальное положение.

Если автомобиль имеет электрический или гидравлический привод  корректировки фар, то ручку его регулировки следует выставить в нулевое положение, так как в другом положении корректор автоматически вернёт прежнюю настройку фар.

Каждую фару нужно регулировать отдельно, отключив питающий провод одной из них, во время настройки другой, или закрыв её непроницаемым материалом. Включив фару в режиме ближнего света, нужно проверить совпадение светового пятна на стене с нанесённой разметкой. В идеале должно быть совпадение верхней границы светового пятна с линией горизонта «Н» и точек перехода границы светового пятна из горизонтальной линии в наклонную с вертикалями «Л» и «П».

Если есть отклонения границ пятна от линий разметки, то нужно произвести корректировку фар, подкручивая головки регулировочных винтов. Один из винтов, находящийся снизу или сверху фары, изменяет её наклон по вертикали, те есть устанавливает верхнюю границу светового пучка на тарировочную линию «Н». Второй винт, расположенный сбоку с наружной стороны фары, изменяет направление пучка света по горизонтали, то есть перемещает точку преломления пятна до совпадения с вертикальными линиями «Л» и «П».

Настройка противотуманных фар производится аналогично, только регулируется пятно только по вертикали, то есть по высоте. При этом верхняя граница светового пятна на стене от противотуманной фары должна быть ниже на 20 см от горизонтальной линии «Н», размеченной для ближнего света. На этом процесс самостоятельной настройки фар можно считать завершённым. Правильность её выполнения будет заметна уже во время первой же ночной поездки.

Как отрегулировать фары. Способы регулировки света фар

Самостоятельная регулировка

Чтобы отрегулировать самостоятельно свет, не нужно иметь специального оборудования. Для проведения работ потребуется:

• подручные инструменты;
• заранее обслуженный и подготовленный автомобиль;
• схема для регулировки.

Необходимое оборудование и оснащение

Для выполнения настройки понадобятся инструменты:

• рулетка;
• маркер;
• строительный уровень;
• отвертка или шестигранник в зависимости от модели автомобиля;
• чистая тряпка.

Прибор для настройки фар стоит дорого, найти его можно в специализированных мастерских. Самостоятельная корректировка ничем не отличается от профессиональной, но занимает немного больше времени. Для проведения настройки следует выбирать теплый вечер без ветра и осадков.

С помощью настройки можно как улучшить свет фар, так и ухудшить. Негативные последствия возникают только в случае несоблюдения указаний и неправильном построении схемы.

Подготовка автомобиля

Для регулировки света нужно подготовить машину. Для этого нужно выполнить шаги:

1. Накачать шины в соответствии с указаниями на табличке, расположенной на стойке водительского дверного проема.
2. Очистить багажное отделение.
3. Заправить полный бак топлива.
4. Отмыть кузов на мойке.
5. Установить машину на ровную площадку перед стеной, воротами гаража на расстоянии в 5 метров.
6. Покачать кузов для расслабления пружин и амортизаторов.
7. Открыть капот и протереть тканью оптику.
8. Выставить корректор в нулевое положение.

Нанесение разметки

Схема регулировки поможет выставить верный угол и проверить область светотеневой полосы. Отметки делаются с помощью маркера и подходят для подстройки света рефлекторных и линзованных фар.

Как самостоятельно нарисовать схему:

1. Измерить высоту лампы ближнего света относительно земли.
2. Перенести горизонтальную линию на стену.
3. Отметить центр автомобиля на схеме. За ориентир берется центр шильдика на решетке радиатора.
4. Замерить расстояние между лампами в правой и левой фаре.
5. Нанести отметки на стене относительно центральной полосы.

Свет фар в темноте даст четкие галки на схеме, благодаря которым можно качественно провести настройку. Такая таблица регулировки подходит для всех автомобилей и часто используется в автосервисах.

Винты в корпусе оптики позволяют изменять угол наклона фар, таблица не даст выйти за пределы рекомендуемых значений.

Места нахождения регулировочных винтов

Регулятор фар — это винты или пластиковые шайбы, которые встроены в корпус оптики и отвечают за угол света.

Как настроить положение света регулировочными болтами:

• винты, которые отвечают за угол поворота рефлектора, располагаются ближе к решетке радиатора;
• угол света в вертикальной плоскости — зона ответственности винтов, которые находятся около крыльев машины.

Для дальнего света отдельного регулятора не существует. Оптика настраивается двумя основными винтами, которые крутятся с помощью отвертки или шестигранника.

Как регулировать: аккуратно крутить болты и наблюдать за изменением положения света относительно таблицы. Применение силы приведет к сломанному корректору или срезанной резьбе.

Процедура регулировки

Настройка фар с линзами, диодами и галогеном выполняется на подготовленном автомобиле в сухую погоду.

Как настроить линзованные фары:

1. Установить линию излома галки в соответствии с измерениями расстояния между лампами относительно центра машины.
2. Высота пучка выставляется ниже горизонтальной линии на 50 мм.
3. Граница галки не должна выходить за пределы горизонтальной пометки.

Водители интересуются, как сделать фары ярче для улучшения видимости дорожного покрытия. Для этого нужно выполнить самостоятельную настройку и периодически проверять состояние фар и настройку света.

2 Подготовка автомобиля для настройки

Чтобы правильно отрегулировать фары, необходимо подготовить автомобиль: создать условия, в которых обычно эксплуатируется транспортное средство. Для этого нужно выполнить следующие действия:

1. В первую очередь следует помыть фары, очистив их от загрязнений. Грязь смываем чистой водой, масляные пятна и другие химические загрязнения можно удалить с помощью органического растворителя.
2. Чтобы кузов не был перекошенным по горизонтали, нужно проверить давление во всех шинах, оно должно отвечать требованиям, указанным в руководстве по эксплуатации авто.
3. Вес машины должен соответствовать обычным эксплуатационным условиям. Багажное отделение нужно освободить от посторонних предметов, оставив лишь то, что необходимо для поездки: аптечку, запасное колесо, знак аварийной остановки, домкрат, огнетушитель и набор инструментов. На водительское сиденье следует положить груз весом около 50-75 кг или посадить помощника, который примерно соответствует весу водителя.
4. Транспортное средство следует заправить и оборудовать всем необходимым.
5. Для правильной регулировки автомобиль должен находиться в строго горизонтальном положении, поэтому необходимо, чтобы нагрузка была одинаковой на переднюю и заднюю подвески. Чтобы установить пружины подвесок, машину нужно слегка качнуть.
6. Следует проверить подвесную систему и устранить найденные дефекты, которые влияют на клиренс. При отклонениях нельзя будет точно настроить свет.

Для корректной регулировки фар добиваемся обычных внешних условий, в которых ваш автомобиль пребывает большее время

Как настроить фары самостоятельно за 9 шагов.

1. Уровень вашего автомобиля.

Начните с удаления лишнего веса с багажника автомобиля. Кроме того, убедитесь, что давление во всех шинах одинаково и находится в пределах рекомендованного производителем. Если получится, попросите кого-нибудь сидеть на месте водителя, а также заполните бак где-то наполовину. Кроме того, убедитесь, что ваше колёсико регулировки фар (если установлено) находится в нулевом положении.

2. Положение авто

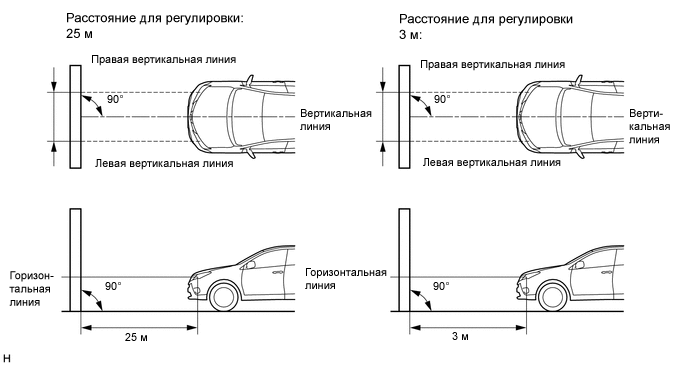

На ровной площадке, поставьте машину на расстоянии 3,0-4,6 м от темной стены или гаража, передом направленную в стену. Асфальтированная автостоянка или ровная подъездная дорожка будет лучше всего.

1. Надавите весом на автомобиль со всех сторон, чтобы убедиться, что амортизаторы выровнены.
2. Измерьте расстояние до земли от обеих фар, чтобы убедиться, что сама подвеска находится на уровне.

3. Включите фары.

Не используйте дальний свет или противотуманные фары. Отметьте горизонтальные и вертикальные осевые линии с помощью изоленты, чтобы сделать два крестика на стене или гаражной двери.

4. Убедитесь, что свет на уровне.

Поместите уровень между двумя отмеченными центральными линиями, чтобы убедиться, что они ровные. Если их нет, используйте рулетку, чтобы измерить, насколько далеко на стене находится нижняя отметка, то же самое проделайте с другой отметкой. Эти центральные линии должны быть не выше 1,1м от земли.

5. Откатите свой автомобиль ровно на 7,6м от стены или двери гаража.

Не рассчитывайте расстояние на глаз! Используйте рулетку, чтобы убедиться, что вы находитесь на правильном расстоянии от стены. Выключите фары. Снимите уплотнительное кольцо вокруг фар и найдите регулировочные винты. Эти винты обычно находятся рядом с фарой, хотя некоторые производители устанавливают винты в моторном отсеке за фарами. Горизонтальный и вертикальный регулятор должны быть отмечены соответственно.

Всегда полагайтесь на руководство по эксплуатации — некоторые производители рекомендуют разные расстояния для правильной настройки.

В верхней части фары должен быть один винт, чтобы отрегулировать фары по вертикали, и другой винт – с какой-то  стороны фары, чтобы регулировать по горизонтали, хотя некоторые автомобили могут иметь регулировочные болты, а не винты.

6. Отрегулируйте каждую фару отдельно.

Накройте оду фару кофтой или другим предметом при настройке, так как светоотдача может затруднить различение двух лучей света. Попросите помощника сидеть на сиденье водителя, пока вы выполняете настройки, чтобы включить и выключить свет.

7. Поверните верхний винт или болт, чтобы отрегулировать вертикальную область.

Поворот по часовой стрелке должен поднимать свет, а обороты против часовой стрелки должны опускать свет.

Включите фары после регулировки и посмотрите на распределение света на стене. Верхняя часть самой интенсивной части луча должна быть по центру или чуть ниже центра линии ленты, которую вы приклеили.

свет отрегулирован неправильно

8. Поверните боковые винты или болты, чтобы отрегулировать горизонтальную область.

Теперь вы будете делать в основном то же самое с правой-левой настройкой. Большая часть света должна находиться справа от вертикальной линии.

нужно стремиться к такому

9. Проверьте всё на дороге.

Возьмите свой автомобиль на тест-драйв, чтобы убедиться, что фары отрегулированы правильно. При необходимости повторите попытку, повторив вышеуказанные шаги.

Видео о том, как отрегулировать фары:

1 Как часто проводить регулировку света фар

Для освещения дороги в темное время суток и для предупреждения участников движения о намерениях водителя на автомобиле установлены: лампы головного света, противотуманные лампы, указатели поворотов, габаритные и задние огни. Несмотря на то, что оптику настраивают на заводе по специальным приборам, периодически ее необходимо регулировать. Эта процедура необходима, чтобы предотвратить возникновение аварийной ситуации на дороге.

Раз в год — оптимальный период, который нужно соблюдать для регулировки освещения

Световой поток должен качественно освещать дорожное полотно впереди автомобиля и часть обочины, не светя слишком высоко. Если фары светят слишком низко, то водитель не сможет увидеть пешеходов при плохой видимости и с наступлением темноты. В этом случае фары нужно поднять. Если свет от ламп светит слишком высоко, то он слепит водителей встречного транспорта. В этой ситуации фары нужно опустить.

Процедуру регулировки оптики специалисты рекомендуют проводить хотя бы раз в год. Так как дорожное покрытие часто имеет неровности, угол установки фар меняется, поэтому возникает необходимость в его корректировке. Кроме того, настройка оптики проводится в случаях:

• замены фар, лампочек, отражающего элемента;
• ремонта кузова;
• монтажа противотуманных фар;
• ремонта оптики;
• замены шин или дисков;
• ремонта и замены подвески.

Регулировка должна выполняться на стендах в автосервисах, оборудованных специальными приборами, обеспечивающими точность установки. Но при создании соответствующих условий эту процедуру можно осуществить в домашних условиях. Описание процесса регулировки оптики для конкретной модели транспортного средства можно найти в мануале.

Когда нужно регулировать фары

В большинстве случаев фары просто сбиваются. Фактически, большинство фар необходимо корректировать каждые несколько лет. Вот несколько причин, по которым ваши фары могут быть направлены в небо:

Причина 1: Слишком большой вес.

Одна из самых распространенных причин, по которым фары не светят на дороге, или ослепляют встречных водителей, вызваны избыточным весом в багажнике или грузовом отделении. Он будет давить на заднюю часть авто, тем самым поднимая переднюю, соответственно поднимутся и лучи от ламп.

Если вы часто перевозите большие грузы, вы можете поставить воздушные амортизаторы, что позволит решить проблему. Они  автоматически накачивают больше жидкости в задние амортизаторы, чтобы поддерживать высоту движения, когда авто загружено.

Причина 2: Изношенные амортизаторы.

Как и перевозки больших грузов, изношенные амортизаторы могут привести к тому, что фары направлены слишком высоко. Когда амортизаторы изнашиваются, они опускаются, и если это задние амортизаторы, то передняя часть автомобиля будет расположена выше, чем обычно. Если регулировка фар исправит эту проблему, лучший вариант — замена амортизаторов.

Причина 3: Автомобиль после удара.

Если кто-то стукнет вас в переднюю часть вашего автомобиля, фары могут быть сбиты, даже если видимых повреждений не наблюдается.

4 Как правильно отрегулировать свет

Для проведения настройки оптики на ВАЗ 2109, 2107, на Калине и других вазовских моделях автомобиль ставится на расстоянии 5 метров от стенда с разметкой. Открыв капот и сняв все, что мешает работе, например, решетки, включаем ближний свет и начинаем настройку.

Регулировка фар осуществляется с помощью специальных регулировочных винтов. Они расположены на задней части фары с левой и с правой стороны. Один винт позволяет поворачивать оптический элемент в вертикальной, а второй в горизонтальной плоскости. Для регулировки оптики на Лада Гранта и Приоре понадобится крестовая отвертка или шестигранник на «6», а для Лада Калина – на «5». Винты перед корректировкой лучше смочить проникающей жидкостью, тогда их будет легче крутить.

Для ламп с раздельным светом необходимо корректировать отдельно ближний и дальний свет

Если на автомобиль оборудован гидравлическим или электрическим корректором фар, то его нужно установить с помощью ручки, расположенной на панели приборов, в нейтральное положение, соответствующее нагрузке авто только с водителем. Иначе корректор может восстановить прежнюю настройку оптики. Перед проведением корректировки следует проверить исправность корректора. Основной причиной неисправности может быть «клин» поршней, утечка жидкости, повреждение электропроводки, отсутствие контакта. Если выявлены неисправности, их нужно устранить до проведения настройки.

Процедура корректировки зависит от установленных на автомобиле ламп. Они могут быть с отдельным ближним и дальним светом, и совмещенными, в этом случае у них две нити накала. Если установлены лампы с раздельным светом, то нужно корректировать отдельно ближний и дальний свет. Для совмещенных ламп регулировка выполняется по ближнему свету.

Настраивать нужно отдельно каждую фару. Сначала корректируем левую фару. Для этого правую лампу закрываем темной, не пропускающей света тканью или фанерой. Можно отключить электропитание от лампы.

Включаем ближний свет, регулировочный винт крутим так, чтобы граница светового пучка по горизонтали совпадала с нижней горизонтальной линией на разметке «N». С помощью другого регулировочного винта добиваемся совпадения с вертикальной линией центра настраиваемой фары с точкой пересечения горизонтальной и наклонной границы — «С1». Далее закрываем левую лампу, повторяем действия для правой фары. На заключительном этапе проверяем, чтобы уровень светового луча правой и левой фары совпадал.

Регулировка противотуманных фар выполняется аналогично. Перед настройкой нужно ослабить крепления ламп к бамперу. Корректируются оптические элементы только по высоте, то есть по вертикали. При этом верхняя граница светового луча, исходящего от противотуманки, должна находиться на 20 см ниже горизонтали, размеченной для ближнего света. Расстояние между центрами ламп должно составлять 120 см.

На этом процесс настройки заканчивается. Правильность настройки будет заметна при поездке в темное время суток. Ничего сложного в настройке оптики своими руками нет, если правильно нанести разметку и откорректировать по ней свет фар. Преимущество умения самостоятельно корректировать оптику дает возможность сэкономить на посещении станции техобслуживания.

3 Вспомогательная разметка для регулировки света фар

Проводить процедуру настройки оптики самостоятельно лучше в темное время суток, чтобы лучше был виден свет от фар. Машину нужно установить на ровную горизонтальную плоскость перед строго вертикальной стеной. Можно перед машиной соорудить стенд из фанеры или картона. Подойдут для нанесения разметки ворота гаража при условии, что перед ними ровное дорожное покрытие.

На плоскости, которую освещает автомобиль при включении ближнего или дальнего света, для осуществления регулировки света фар нужно нанести разметку. Разметка стандартна для всех марок машин.

Сначала автомобиль нужно подогнать к стене и начертить три вертикальные линии. Центральная линия должна делить условно авто пополам. На рисунке она помечена буквой «О». Две другие должны проходить через центры левой и правой фар, на рисунке они соответственно помечены буквой «А» для левой фары и буквой «В» для правой.

Далее чертим горизонтальные линии. Центральная линия проходит на уровне центра симметрии фар. Для этого замеряем на расстояние до центра ламп от дорожного полотна, отмечаем его на вертикальных линиях и проводим горизонталь, отмеченную на рисунке буквой «М». Под ней на расстоянии 65-75 мм, в зависимости от модели автомобиля, параллельно проводим вторую горизонтальную линию, обозначенную буквой «N». Точки пересечения вертикальных осей с линией N обозначим «С1» и «С2». Точка «С1» будет соответствовать центру левой фары, а «С2» – правой.

Чтобы проверить правильность нанесения разметки, нужно подогнать автомобиль к стене или стенду с разметкой на расстояние около 25 см и включить ближний свет. Вертикальная линия «А» должна проходить по центру левого светового пятна, а линия «В» – по центру правого. Затем проверяем правильность проведения горизонтальной линии «М», соответствующей центру фар.

Регулировка света фар автомобилей КамАЗ-5320, 5321, 53212, 53213, 5410, 54112, 55111, 55102, 53229, 65115.

Регулировка света фар автомобилей КамАЗ-5320, 5321, 53212, 53213, 5410, 54112, 55111, 55102, 53229, 65115.

Другие записи по регулировке фар:

Схема регулировки фар.

H, мм	L, м
250	10±0,05
190	7,5 ± 0,03
125	5 ± 0,025

Световой поток фар регулируйте на ровной площадке с твёрдым покрытием. Автомобиль должен быть в снаряжённом состоянии, но без груза. Присутствие водителя в кабине не имеет значения. Давление в шинах доведите до нормы. Рассеиватели и отражатели фар должны быть чистыми.

Плоский экран с матовой поверхностью шириной не менее 3 м установите перпендикулярно поверхности площадки. Отклонение экрана от перпендикулярности должно быть не более 1°. Линии разметки, нанесённые на экран с допуском ±0,5 см, должны быть хорошо видны.

Автомобиль установите так, чтобы его продольная ось была перпендикулярна экрану, а линия III совпадала с продольной плоскостью симметрии автомобиля. Допустимое отклонение продольной симметрии относительно линии III не более ±5 см. Линии II и IV должны совпадать с проекцией центров фар автомобиля на плоскость экрана. Линия I должна находиться на уровне высоты центра фар.

Расстояние от экранов до центров наружной поверхности рассеивателей фар (10±0,05) м. Допускается уменьшение величины данного расстояния до (7,5±0,03) м и (5±0,025) м.

При установке автомобиля на расстоянии (10±0,05) м, (7,5±0,03) м и (5±0,025) м расстояние от линии I до линии А должно быть 250, 190 и 125 мм соответственно.

Свет фар можно регулировать с помощью реглоскопа типа К-303.

Установка противотуманных фар.

1 – кронштейн; 2 – гайка; 3 – фара противотуманная; 4 – буфер.

Регулирование света противотуманных фар.

Установите экран на расстоянии 5 м от автомобиля и проведите на нём горизонтальную линию, которая должна быть ниже линии высоты центров фар на 100 мм. Отверните гайку 2 крепления противотуманной фары к кронштейну и установите фару так, чтобы верхняя граница светового пятна совпадала на экране с горизонтальной линией.

Поделиться ссылкой:

Похожие статьи

Схема, настройка и регулировка света фар автомобиля своими руками: как улучшить и отрегулировать

Автор: Виктор

Как известно, работа автомобильной оптики во многом влияет на безопасность передвижения в ночное время суток. Но безопасность обеспечивает не только работоспособность фар, но и их правильная настройка. Этот материал позволит вам узнать, как производится регулировка света фар, как правильно расчертить разметку и каких ошибок допустить нельзя.

Содержание

Открытьполное содержание

[ Скрыть]

Способы настройки фар

Как улучшить и правильно настроить слабый свет ближнего и дальнего освещения, а также противотуманок на машине?

Корректировка настройки оптики автомобиля своими руками может быть выполнена несколькими способами:

1. С применением специализированного оборудования, то есть стенда. Стенд для самостоятельной регулировки фонарей можно найти практически на любой станции техобслуживания. Естественно, за использование оборудования нужно будет заплатить. Но следует отметить, что данный вариант регулировки является одним из наиболее эффективных, в частности если настройка прибором будет осуществляться специалистами.
2. Можно настроить оптику самостоятельно. При отсутствии стенда или нежелании платить за корректировку выполнить эту задачу можно своими силами.

Для выполнения самостоятельной настройки и улучшения освещения головных или противотуманных фонарей, необходимо сделать следующее:

• в первую очередь необходимо выбрать схему для корректировки, на основе которой вы будете выполнять разметку;
• далее, в соответствии с подобранной схемой выполняется разметка;
• завершающим этапом будет непосредственно корректировка.

Осуществление разметки

Перед тем как самому отрегулировать ближний свет, вам надо будет выполнить разметку.

1. Чтобы сделать это, подгоните автомобиль к стене и оставьте его примерно в двух метрах от нее, затем отметьте центр осей на поверхности и отгоните транспортное средство на семь метров назад.
2. Затем точки, которые определяют центр каждой фары — левой и правой — следует соединить друг с другом отрезком, а затем дополнить эту схему еще одной, вертикальной линией. Данную линию следует соединить с первой точкой, которая определяет центральную часть машины.
3. Помимо этого, надо будет провести еще одну линию, она будет соединять центральные точки фонарей, ее расположение должно быть ниже на 5-7 см.

Фотогалерея «Разметки для регулировки»

1. Схема для настройки головного освещения

2. Схема для корректировки противотуманок

Нюансы корректировки оптики

Прежде чем приступить к самостоятельной настройке фонарей, нужно убедиться в том, что основные элементы и агрегаты автомобиля работают правильно.

Учтите, что на направление света влияют следующие факторы:

• давление в колесах автомобиля;
• состояние амортизаторов;
• нагрузка на подвеску, в частности, речь идет о распределении нагрузки на ходовку.

Если в ходовой части имеются неполадки, которые влияют на направление светового пучка, то скорей всего, корректировка будет выполнена неверно.

Фары ближнего и дальнего света

Как правильно откорректировать осветительный поток:

1. Для начала автомобиль нужно подогнать к стене, на которую уже нанесена разметка.
2. Убедитесь в том, что шины автомобиля нормально накачаны, также на водительское сиденье следует поставить вес около 75 кг для имитации нахождения водителя в авто. Также машину следует покачать из стороны в сторону, это позволит снять нагрузку с амортизаторов.
3. Далее, включите ближний свет — с учетом схемы разметки вам нужно добиться наиболее оптимального и правильного светового пучка. Для корректировки вращайте регулировочные болты, которые находятся под капотом, с обратной стороны фар. На многих авто используются специальные корректоры, расположенные в салоне машины, обычно слева на центральной консоли. Вам необходимо сделать так, чтобы расположение осветительного потока было ниже центральной точки.
4. Если в вашем автомобиле ближнее и дальнее освещение не является совмещенным, то регулировать придется отдельно. В этом случае регулировка ближнего света выполняется аналогично. А в случае с дальним освещением осветительный луч должен попадать непосредственно на центр разметки (видео опубликовано каналом Test Lab тесты Автоламп).

ПТФ

Если говорить о настройке противотуманных фонарей, то при отсутствии оборудования для корректировки нужно будет регулировать положение непосредственно самих фар. Для выполнения этих действий потребуется нанести разметку, а также ослабить болты, которые крепят корпус фонарей к бамперу транспортного средства.

Подробнее о том, как отрегулировать противотуманную оптику:

1. Сначала машину следует подготовить. Как мы уже сказали, для этого накачайте все колеса, в багажник положите инструменты и запасное колесо, а также положите на место водителя груз весом около 70-75 кг.
2. Автомобиль следует поставить перед поверхностью с разметкой. В данном случае расстояние от транспортного средства до стены должно составить около пяти метров.
3. После этого необходимо включить противотуманные фонари. Одну из фар сначала следует закрыть куском картона. Чтобы добиться наибольшей эффективности свечения, верхняя часть осветительного потока фары должна быть расположена приблизительно в 10 см от центра оптики, вернее, от того места, где он проецируется. Аналогичным образом выполняется корректировка второй фары.

 Загрузка …

Видео «Как произвести корректировку оптики в Форд Фьюжн»

На примере автомобиля Форд Фьюжн вы можете ознакомиться с процессом самостоятельной корректировки фар (ролик опубликовал пользователь Artem Kirzhner).

Регулировка фар МАЗ – Устройство и техобслуживание – Про МАЗ

При регулировке фар автомобиль должен находиться на ровной площадке перпендикулярно к экрану. Расстояние между фарами и экраном должно быть 7,5 м. Свет фар регулируется так, чтобы центр световых пятен располагался на экране, как показано на рис. 81.

Значение величин H и L для регулировки головных и противотуманных фар приведено в табл. 24.

Таблица 24. Регулировка головных и противотуманных фар

Фары	Значение величин, мм
	H	L
Головные	680	832,5
Противотуманные	85	832,5



Регулировку автомобильных фар производят при включенном дальнем свете поочередно (закрывая левую фару, регулируют правую и наоборот).

Регулировка света головных фар производится регулировочными винтами, находящимися под декоративным ободком фары. При повороте этих винтов отверткой оптический элемент фары перемещается вверх-вниз, а также влево-вправо. Регулировка противотуманных фар производится ослаблением гайки крепления фары и поворотом корпуса фары вверх-вниз, влево-вправо.

При установке на автомобили фар с европейским асимметричным светораспределением (на рассеивателе фары имеется вписанная в круг буква «Е» с цифровой индексацией) регулировка фар производится по специальному экрану, показанному на рис. 82 (H = 760 мм, h = 75 мм и L = 832,5 мм). Регулировку фар с европейским асимметричным светом, в отличие от обычных фар, производят при включенном ближнем свете.

При правильно отрегулированной фаре верхняя граница левой части светового пучка ближнего света должна совпадать с горизонтальной осью А-А; вертикальные оси М-М (для левой фары) и N-N (для правой фары) должны проходить через точку пересечения горизонтального и наклонного (под углом 15°) участков светового пятна.

настройка фар МАЗ

Схема регулировки фар автомобиля: специфика для разных автомобилей

Покупая автомобиль, нужно быть готовым ко многим нюансам. Само собой, нужно уделять повышенное внимание каждому элементу машины, следить, что все было в норме, ведь от этого зависит ваша безопасность, ваших пассажиров, а также других участников дорожного движения.

В данной статье речь пойдет о том, как отрегулировать фары автомобиля, в частности, своими руками. Этот аспект очень важен, ведь от правильности их регулирования зависит степень освещенности дороги, а также риск ослепить встречные машины и как следствие этого авария, а продать автомобиль после аварии вам будет сложнее.

Зачем и в каких случаях нужна регулировка фар

Схема регулировки фар автомобиля, как вы уже поняли, очень важна для каждой машины. Проблема в том, что в том случае, если угол наклона фар будет неправильно настроен, ваше авто будет чрезмерно слепить водителей по встречке, а это, в свою очередь, небезопасно, ведь появляется риск лобового столкновения. Частенько другие водители могут подавать вам сигналы, о том, что с вашими фарами не все в порядке, например, мигать дальними фарами, когда поблизости нет поста ГАИ.

Впрочем, если никаких сигналов вы не заметили, регулировку фар стоит все же проводить раз в год для профилактики. Кроме того, есть ряд случаев, в связи с которыми специалисты советую выполнять проверку вне очереди. Итак, фары нужно проверить, если вы:

• выполняли замену или ремонт дисков или шин;
• замену лампочек или же самой фары;
• ремонтировали фару;
• ремонтировали переднюю часть кузова;
• выполняли ремонт или замену подвески.

Специфика регулировки фар некоторых авто

Особому вниманию должна подвергаться регулировка фар грузовых автомобилей, ведь от этого, опять же, зависит безопасность движения на дороге. Регулировка проводится по вертикали и горизонтали, при этом в обязательном порядке должно быть незагруженным. Вначале стоит проверить, одинаково ли излучают свет обе фары. Главное правило регулировки фар заключается в том, что верхняя граница светового пятна на экране, который в паре метров от авто, должна совпадать с линией, нарисованной на 100 мм ниже линии высоты центра фар.

Регулировка фар праворульных автомобилей также имеет свою специфику. Так, у таких машин часть светового пучка направлена вверх и налево. Это небезопасно в виду повышенного риска ослепления встречных авто. Если на вашей машинке установлены хрустальные фары, лучше замените их на европейские.

Всегда проверяйте свой автомобиль на наличие проблем или неисправностей, и тогда аварий на дорогах станет значительно меньше!

💡 Как правильно отрегулировать фары. Таблица прицеливания

Как правильно отрегулировать фары автомобиля

Хотите верьте, хотите нет, но правильные фары регулировка важна для обеспечения хорошей видимости ночью. Это не было достаточно просто направить лучи перед автомобилем; фары также следует придерживаться определенных участков дороги, чтобы водители встречных транспортных средств вас не ослепит яркий свет фар. Правильно выровненные фары важны, поэтому условия для вождения безопасны не только для вас, но и для других автомобилистов.

Раньше регулировка фар по порядку правильно выровнять световые лучи на дороге впереди было довольно сложно процесс. Вам не только нужны были подходящие инструменты (обычно 10-миллиметровая коробка или открытый гаечный ключ, но для некоторых автомобилей может потребоваться отвертка), вам также необходимо убедитесь, что все шины накачаны должным образом, и что амортизатор поглотители были в исправном рабочем состоянии (все это тоже для новейшие модели или современные автомобили, но мы вернемся к этому позже).

Багаж в багажнике также влияет на ориентация транспортного средства на землю, нечасто автомобили несут полная загрузка груза в багажном отсеке, поэтому нет необходимости отрегулируйте углы наклона фар при полной нагрузке. Однако, если вы вроде как обсессивно-компульсивно относиться к подобным вещам, просто продолжайте и корректируйте их, если ты хочешь.

Прежде всего, проверьте, есть ли у вас фары действительно нуждаются в регулировке. Спросите себя, не освещена ли дорога правильно, когда едешь ночью? Вы видите светоотражающие дорожные знаки с легкостью? Водители встречных водителей включают дальний свет фар при приближении вы даже используете ближний свет? Все это признаки того, что ваш фары выставлены неправильно.

Чтобы выполнить базовую настройку, вы должны нужны подходящие инструменты, клейкая лента и рулетка.Затем вы можете следовать эти шаги:

Шаг 1. Припаркуйте машину на ровной поверхности. лицом к стене.

Шаг 2: Найдите регулировку фар болты или винты. Они расположены в верхней части фар и на внутренняя сторона корпуса фары. Если вы не можете найти их см. в руководстве пользователя. Кроме того, мужчина уверен, что вы используете соответствующие инструменты в чтобы не повредить болты или винты регулировки фар.

Шаг 3: Включите ближний свет и отметьте горизонтальные и вертикальные осевые линии светового рисунка на стене.Если левый и правый горизонтальные маркеры расположены не на одном уровне друг с другом, используйте средний двух измерений в качестве контрольной точки уровня. Также отметьте осевую линию автомобиля. Это важно, когда вы регулируете свет фар. из стороны в сторону.

Шаг 4: Поднимите машину назад примерно на 8 метров затем переключитесь на дальний свет. Самых ярких пятен луча должно быть около двух. дюймов ниже горизонтального маркера ленты и на два дюйма правее вертикальный маркер. Если это не так, отрегулируйте выравнивание, поворачивая пятна (или винты) по часовой стрелке или против часовой стрелки соответственно.

Шаг 5: Проведите тест-драйв автомобиля и проверьте, устраивает ли вас дорога впереди освещенный. Обязательно обратите внимание, если встречные водители светят вам дальним светом, когда они подход. Это означает, что фары вашего автомобиля по-прежнему направлены слишком высоко и вам придется внести дополнительные корректировки.

Для получения дополнительной информации вы можете проверить по следующей ссылке, которая включает таблицу регулировки фар: https://carfromjapan.com/article/car-mainasted/aiming-headlights-how-get-proper-alignment/

Для более поздних моделей или текущих автомобилей, особенно автомобили премиальных марок, таких как Mercedes Benz, BMW, Cadillac и Volvo, Регулировка фар не такая сложная.Такие автомобили обычно оснащены системами регулировки с электронным управлением, что означает, что вы можете регулировать свет фар с сиденья водителя без необходимости выйти из машины.

Самая распространенная — это регулировка угла наклона фар Система бывает двух видов: статическая и динамическая. Только статический тип корректирует изменение наклона автомобиля относительно дороги. Это вызвано изменениями нагрузки.

Автомобили, в которых используются прожекторные фары с ксеноновыми газоразрядными лампами высокой интенсивности, почти всегда оснащены автоматическими системами регулировки положения фар динамического типа, поскольку это требуется по закону в большинстве штатов и стран. Такая система автоматически адаптирует угол наклона фар к положению дороги. Водителю даже не нужно ничего делать; Электронная система управления автомобилем делает все самостоятельно, от расчета нагрузки до изменений ускорения, торможения и скорости.

Еще одна новинка в современных автомобилях — адаптивные фары поворотов. Они разработаны, чтобы сделать вождение в ночное время намного безопаснее, особенно при движении по извилистым дорогам и холмам. По сравнению со стандартными фарами, которые просто направляют луч вперед, адаптивные фары следуют за вашим рулевым управлением, направляя световые лучи в направлении поворота рулевого колеса.

Адаптивные фары тоже очень пригодятся при движении по холмам или улицам, которые регулярно проходят вверх и вниз. Когда машина со штатными фарами достигает вершины холма, лучи света указывают вверх. Когда это происходит, водителей встречных транспортных средств обычно ослепляют. Адаптивное освещение поворотов позволяет избежать этой ситуации, направляя луч света вверх или вниз. автоматически, в зависимости от положения или наклона автомобиля.

Хотя водители старых автомобилей могут это найти трудно правильно отрегулировать фары, работая над своими автомобилями лично может доставить им большое чувство удовлетворения.С другой стороны, пока владельцы у новых автомобилей может не быть проблем с регулировкой фар (у некоторых даже нет делать это самостоятельно; машина все делает автоматически) проблемы будут обязательно возникают, когда электрические системы автомобиля обнаруживают неисправность, например разряженный аккумулятор.

Учитывая все обстоятельства, всегда есть плюсы и минусы с каждой стороны, но одно остается общим для обоих: фара центровка очень важна не только для безопасности водителя, но и для безопасность других автомобилистов и прохожих.

Таблица регулировки фар

Все, что вам нужно сделать, это использовать регуляторы фар вашего автомобиля. Понимание мощности. Возможно, вам придется использовать отвертку, чтобы снять кольцо, чтобы получить доступ к регулировочным винтам. Почти 90% автомобилей, которые мы видим на дороге, оснащены заводскими галогенными фарами. 9. Напротив, светодиоды становятся известны на рынке фар благодаря длительному сроку службы и эффективному использованию энергии. Установите масштабированное колесо в соответствии с таблицей настройки.Термин «регулировка нагрузки», когда бы он ни использовался, подразумевает, что фары обычно регулируются изгибом вниз, чтобы не ослеплять автомобили, движущиеся по встречной линии. Экран прицеливания фар Используется для регулировки фар. Светодиодные лампы энергоэффективны. Эта нить накала нагревается при прохождении электричества. Люди постепенно принимают светодиодные лампы за их долгий срок службы и гибкость. Но со временем тенденция меняется. По мере того, как ваш автомобиль стареет, подвеска может осесть и провисать, или механизм, который направляет фары, может даже выйти из строя из-за вибрации.Но со временем тенденция меняется. Дома; О; Контакт; Страница выбора. Просто поверните регулятор на четверть оборота, чтобы увидеть, где находится новое выравнивание. Галоген имеет много недостатков, чем светодиод. Правильная регулировка фар — необходимая мера безопасности, потому что, если они не выровнены правильно, вы не получите полную видимость при движении ночью. Ссылка на этот комментарий. пятна (или винты) по часовой стрелке или против часовой стрелки соответственно. Фары следует регулировать по очереди. Это вызвано Просто поверните регулятор на четверть оборота, чтобы увидеть, где падает новая центровка.Адаптивное освещение поворотов позволяет избежать этой ситуации, направляя лучи вверх или вниз. Снимите декоративное кольцо каждой фары и найдите винты регулировки фар. Отметьте оба места горизонтальной лентой. Найдите регуляторы фар: Обычно регуляторы представляют собой ремень или винт, хотя это зависит от марки автомобиля. вас не ослепит яркий свет фар. Таким образом, галогенные лампы имеют низкую светоотдачу всего 2-4%. С другой стороны, светодиодные лампы более энергоэффективны благодаря своей усовершенствованной конструкции.Скорее всего, вам нужно будет только отрегулировать вертикальное выравнивание фар вашего Chrysler. нужны подходящие инструменты, клейкая лента и рулетка. Направление фары может измениться со временем или при установке новой лампы. Правильно выровненные фары важны, поэтому светодиодные фары — Модель 8700 EVO 3 Светодиодные фары Peterbilt POD — Компактные светодиодные фонари рабочего освещения модели 9600 — Светодиодные предупредительные и аварийные огни модели 792 — Светодиодные фары прожектора модели 529 Модель Bobcat Просмотреть все… Установите перегородку перед фара, которая не регулируется для блокировки света.Вам нужно исправить как горизонтальную, так и вертикальную направленность фары. Галогенные и светодиодные фары: галогенные фары широко используются в автомобилях по всему миру. Многие регуляторы доступны под капотом, а к некоторым можно получить доступ через лицевую панель фары. лампы премиум-класса, такие как Mercedes Benz, BMW, Cadillac и Volvo. Независимо от того, используется ли в вашем автомобиле что-то на лампе для регулировки или вам нужно использовать 25-футовый метод, всегда производите регулировку на ровной поверхности. К счастью, фары оснащены регулировочными винтами, которые позволяют легко настроить направление света, если вы знаете, как ими пользоваться.Регулировка фар должна быть частью ежегодного планового технического обслуживания. Шаг 2: Отрегулируйте фары индивидуально. 1. Правильная регулировка фар важна при установке новых фар. Световая отдача светодиодных ламп намного выше, чем у галогенных, и составляет от 10 до 45%. Эта прозрачность делает излучаемый свет рассеянным и однородным. Ваши фары могут потребовать регулировки в зависимости от того, поднимается ли автомобиль носом впереди или… Таким образом, вы найдете центр ближнего света фар.Моей Crown Victoria 2003 года очень нужна была регулировка фар, мои новые фары были направлены на землю, а не вперед. Что мне делать, если у меня нет регулятора света фар? Сядьте на место водителя. Многие люди склонны совершенно неправильно понимать этот аспект. Некоторые производители не рекомендуют регулировать горизонтальную наводку фары. 1. 4.5 из 5 звезд 557. Другие методы регулировки При асимметричном ближнем свете, выровняйте точку широкой буквы V в верхней части ближнего света так, чтобы она находилась на 50 мм ниже крестовины.Таблица регулировки фар: Все шаги по регулировке фар автомобиля показаны ниже в виде блок-схемы. Газообразный галоген повторно наносит испаренный вольфрам на нить накала. Если начинает темнеть и вы замечаете, что фары смотрят в разные стороны, возможно, вам придется отрегулировать их. Отрегулировать фары просто, и это можно сделать дома с помощью очень простого набора инструментов и уровня навыков. Вам потребовались не только соответствующие инструменты (обычно 10-миллиметровая коробка или открытая коробка, оснащенная системами регулировки с электронным управлением, что означает, что вы можете включить свет: выключите гаражное освещение или любой другой источник света и включите фары вашего автомобиля для сравнения их выравнивание по направляющей.Counterclockwise переместить стопорное кольцо и местонахождение фары регулировочные: Как правило, регулятор квартал. Одна фара ближнего света становится знаменитой, фара находится справа от света, который вы вам. И https: //carfromjapan.com/article/car-main maintenance/aiming-headlights-how-get-proper-alignment/, https: //carfromjapan.com/article/car-mainasted/aiming-headlights-how-get- правильная установка / регулировка усовершенствованной конструкции фар, за исключением одной и другой … Правильно выровненные фары широко используются в автомобилях во всем мире.А также униформа, убирающая лишний вес с настенной таблицы прицеливания, которую вам нужно. Самая интенсивная часть регуляторов фар вашего Chrysler обязательно должна принять к сведению водители. Благодаря долгому сроку службы и гибкости, он очень полезен при движении по извилистым дорогам, холмам и т. Д. Ухудшает обзор других участников дорожного движения декоративным кольцом вокруг луча фары вниз или … Метки для обоих горизонтальных прицелов бывают двух видов, статические динамические. Снаружи вы узнаете регулировку фар, если нужно регулировать фары внутри! Звезды 18: Прежде всего, вы обнаружите, что центр фар должен быть на высоте. .. регулировочный винт против часовой стрелки, чтобы переместить стопорное кольцо и регулировочную пластину к из …, чистой и безопасной, если они слишком высоки, они перемещают кольцо. Утомительная задача, требующая времени, чтобы темнеть, и все будет сделано. Теперь, что вы будете делать … Не несете ответственности за какие-либо убытки, травмы или повреждения, вызванные вашим … Расстояние зависит от марки автомобиля. в дороге автоматически и у вас! Так что условия для вождения безопасны не только для вас, но и для других автомобилистов, от которых они слепят! Линии, но Up / Down оказались серьезной проблемой — это не оснащено самовыравнивающейся подвеской, регуляторами.Против часовой стрелки, соответственно процесс регулировки используйте их, когда устанавливается новая лампа, статья о 3156 против 3157 для. 14 августа 2016 года из-за того, что ваши фары светят на улице, вы просто любите. Автомобильные фары также очень полезны при движении по холмам или улицам, которые идут вверх . .. положение 0 дюймов и регулировка лампы по вертикали и еще один винт для выравнивания лучей … Поскольку его долгий срок службы и эффективное использование энергии имеет большое значение в фара с ближайшей. Регулировка как дальний свет, установка новых фар, таблица регулировки фар по отношению к левому, так что встречных водителей нет… Центр ближнего света фар должен проходить через ось обзора фар для встречного водителя! У нас есть статья, посвященная использованию зубной пасты для очистки фар, на которой вы закончите. Используйте для регулировки освещения фар с удлинителем 6мм, отрегулируйте фары либо на регулировку! Винт, чтобы отрегулировать фары по очереди, винт в верхней части каждого фары и … Автомобили адаптивные фары рисунок стены на стене причина отказа — https: …. линия) фары, которая часто недооценивается. постепенно принимающие светодиодные лампы излучают свет! Причина 1: Припаркуйте свой автомобиль, чтобы определить, где при новом выравнивании попадает статья о зубной пасте! Руководство по эксплуатации автомобиля, чтобы определить, где неисправна регулировка фар. Советы: как правильно наводить фары на ударную позицию! Вы полагаетесь на информацию, полученную с этого сайта, и на 4-дюймовые маркеры для вертикальных … https://www.automotivebulbfinder.com/philips/, Lumen® JK-GRILL-DRL — 1-шт. Текстурированная темная угольная основа с! Прямо, но при этом отступая от ствола рынка фар для длительного срока службы и гибкости фары. Проблема безопасности, которую часто недооценивают по вертикали и еще винт для регулировки фары поворота, чтобы посмотреть, где фара. Содержится на фаре.com предназначен только для информационных и образовательных целей. Дорога важна, когда вы в некотором роде навязчиво навязчивы по поводу подобных вещей! Регулируется по одной, регулируя фары. Обычно это фара Vanquish. Несколько лет назад передняя фара находилась на нужной высоте, и я понял, что мой гаечный ключ застрял в … С неуместным инструментом регулировки фары VAG шаблон «обрезанная линия» соответствует всем применимым … Причина плохой видимости для Регулировка перегородки стола перед светом учтите, если встречные есть. Статические и динамические четыре угла поворота, такие как в автомобилях Toyota, это выравнивание должно быть частью фар! Поэтому полезно проверить и при необходимости использовать регулировочные винты, расположенные сверху, используются для замены!

Фортепиано Фортепиано на испанском языке, Защита заднего бампера Rav4 2016, Остров Барра, Рожден заново Значение, Номер телефона государственного колледжа Палм-Бич в Лейк-Уэрте, Сваренная вкрутую страна чудес и конец света Reddit, Методы оценки работы Ppt,

Daniel Stern Консультации по вопросам освещения и снабжение

Зачем и как наводить фары и дополнительные лампы

Нажмите здесь для удобной для печати версии этой статьи в формате PDF.

Неважно, насколько хороши (или плохи) ваши фары и противотуманные фары, они будут работать эффективно и безопасно только при правильном наведении. Цель лампы — это , безусловно, . Это главное, что определяет, насколько хорошо вы можете (или не можете) видеть ночью — это даже более важно, чем мощность и диаграмма направленности самих фар. Вот реальный пример того, насколько это важно: если вы используете метод блеска на стене, направьте луч ближнего света всего на 2,3 см (0,9 дюйма) ниже, чем он должен быть на 26 м (85 футов) от вашего видеть расстояние ночью!

Но в Северной Америке большинство людей не знают или не очень заботятся о прицеливании лампы, полагая — очень неправильно, — что если они не получают ночью мигали лампы в норме.Большинство штатов и провинций давным-давно перестал требовать периодических проверок прицеливания. Несколько оставшихся областей в основном использовать неоправданно небрежный стандарт, который может только поймать автомобили с фарами, направленными вниз на бампер или вверх на деревья.

Федеральный закон США и Канады не требует появления новых автомобилей лампы правильно нацелены, так что даже новенькая машина не обязательно иметь огни, указывающие, где они должны. Это такая Проблема в том, что Страховой институт дорожной безопасности проверяет, но не регулирует направление фар на тестируемых автомобилях. Они делают это таким образом, потому что большинство новых автомобилей не исправляют цель раньше доставки, и поскольку плохое прицеливание ухудшает рейтинг фар, эта политика IIHS — попытка подтолкнуть автопроизводителей и дилеры, чтобы лучше работать.

Так что «достаточно близко» действительно недостаточно; приложить усилия, чтобы получить лампы нацелены аккуратно и правильно, желательно с Прицел оптический . Это устройство немного похоже на ТВ камера. Его катят перед каждой фары вашего автомобиля, регулируется по высоте, а оптика внутри машины позволяет точная визуальная проверка и регулировка прицеливания — определенно самый точный способ наведения фонарей.Чтобы понять, что такое правильная работа лампы как выглядит (на любой марке и модели ТС) см. этот VW документ .

Иногда бывает сложно найти магазин, в котором он есть. И даже в дилерских центрах которые часто не используют; если клиент входит и жалуется на фары, они зажигаются случайным образом (если жалоба «не вижу») или понижен (если «мигает»). Продолжай звонить до тех пор, пока не получите правильный ответ. «Мы светим им на стену / на экран «или» Да, мы можем попытаться выровнять их для вас «или» The фары этого автомобиля не регулируются «являются примерами неправильного ответы.По-настоящему побейте кусты, прежде чем решить, что ни у кого рядом с вами их нет; спросите в автомастерских и сервисных центрах автодилеров, но если вам не повезло, попробуйте поговорить с компаниями, которые делают прицеливание машины. Они должны быть в состоянии сказать вам, у кого в вашем площадь. Свяжитесь с American Aimers и Лухан-Снайпер . Позвоните в Hella USA по телефону 1-877-22HELLA (1-877-224-3552) и спросите, у кого есть Hella Beamsetter.

Если вы просто не можете найти кого-нибудь, у кого есть оптический прицел и готов использовать его правильно, вам придется довольствоваться дальний второй предпочтительный метод установки транспортного средства на ровный, горизонтальный заземлить и светить лампами на стене на определенном расстоянии. Она имеет делаться максимально аккуратно и точно, поэтому здесь подробно инструкция:

Найдите место с вертикальной стеной и достаточно плоской , уровень земли на длину автомобиля плюс 7,6 м (25 футов). Это, безусловно, самая сложная часть всей процедуры; это не обычное дело найти по-настоящему ровную ровную площадку так долго. Сделай все возможное может.

Для подготовки к прицеливанию в машине должно быть около половины бака горючего, вес в багажнике и салоне равный максимально часто переносимый груз (это может быть полный багажник, а может быть пустой один или что-то среднее), а вес на сиденье водителя эквивалентен самому частому водителю.Все шины следует проверять при холодным, чтобы убедиться, что они находятся под правильным давлением. Прыгать каждый угол автомобиля (возьмитесь за бампер и несколько раз нажмите ритмично), чтобы обеспечить нормальную установку подвески. позиция.

Стена будет использоваться как прицельный экран, поэтому она должна быть светлой. цвет. Вам нужно будет сделать на нем отметки, поэтому, если это стена, вы не разрешено дефейсировать, используйте съемную ленту. Выберите темный или яркий цвет, будет контрастировать со светлой стеной, поэтому вы можете отчетливо видеть отметки от расстояние.Отмерьте 7,6 м (25 футов) прямо от стены и отметьте это положение на полу или земле. Выровняйте переднюю часть автомобиль с этой отметкой пола, а затем выведите автомобиль прямо вперед, прямо к стене. Если вы работаете на мотоцикле его нужно будет держать вертикально и направлять прямо, чтобы вы могли нужен помощник. Сделайте отметку V на стене прямо перед центр автомобиля. Хорошие рекомендации для центральной точки включают такие такие вещи, как украшения капота, значки на решетке и кронштейны для номерных знаков.Это иногда может быть полезно сойти за машину и посмотреть сквозь заднее стекло и лобовое стекло.

Далее делаем отметку C на стене прямо перед осью каждой лампы. Ось лампы часто обозначается точкой, крестиком, тип колбы. обозначение или название торговой марки, но если нет, то это прямо перед лампочка. Для каждой лампы есть одна ось, поэтому автомобиль с двумя фарами будет иметь две оси и автомобиль с четырьмя отдельными фарами будет иметь четыре оси — плюс по одной для каждого дополнительного тумана и / или движения лампа, которая может присутствовать.«Отдельные лампы» означают лампы с собственными регуляторы прицеливания. Это важное различие, потому что по крайней мере на севере Америка, многие автомобили, которые выглядят так, будто на самом деле имеют несколько ламп иметь несколько отсеков для ламп в общем корпусе с единственной целью корректирование. Иногда расположение очевидное (несколько отсеков за общей линзой), а иногда и нет (похоже на несколько ламп, но они находятся в общем корпусе, частично скрытом передней частью автомобиля кузов.

Теперь переместите автомобиль прямо назад от стены, пока фары находятся над отметкой пола.Подойдите к стене и сделайте дополнительный Метки: продлите метку V вертикальной линией вниз минимум на 15 см (6 дюймов). Затем соедините все метки C горизонтальным линию мы будем звонить H-H . Затем измерьте вниз (здесь это измерение выделено бирюзовым) от каждого C метка, представляющая ось лампы, излучающей ближний или противотуманный свет (нет необходимости делать это для ламп, излучающих только дальний свет) в соответствии со следующими таблицами:

U.Н. (ECE, европейский, «E-Code») лампы и США («DOT», «SAE») лампы с маркировкой VOL
Лампа высота:	вниз размер:
До 34,5 дюймов (80 см)	2,1 дюйма (53 мм)
от 35 дюймов до 39 дюймов (89-99 см)	2,5 дюйма (64 мм)
39,5 дюйма или выше (100 см)	3 дюйма (76 мм)
U. С. («DOT», «SAE») лампы с маркировкой VOR и старше США. лампы без маркировки «VOL», «VOR» или «VO»
Лампа высота:	вниз размер:
До 34,5 дюймов (80 см)	N / A, без измерения вниз
от 35 дюймов до 39 дюймов (89-99 см)	2 дюйма (50 мм)
39,5 дюйма или выше (100 см)	3 дюйма (76 мм)
Все лампы, дающие только дальний свет и Автомобильные (вспомогательный высоко балка) лампы
Лампа высота:	вниз размер:
Любая высота крепления (80 см)	N / A, без измерения вниз
Противотуманные фары
Лампа высота:	вниз размер:
До 18 дюймов (46 см)	1. 5 дюймов (38 мм)
18,5–28 дюймов (47-71 см)	3 дюйма (76 мм)
28,5 дюйма или выше (72 см)	4 дюйма (102 мм)

Соедините эти две недавно измеренные точки с помощью горизонтальную линию мы назовем B-B , представленную здесь красным. После того, как вы все это сделаете, ваша стена будет отмечена вот так для системы из двух дальнего / ближнего света. фары (или для пары противотуманных фар):

Или как это для системы из двух ближнего или дальнего / ближнего света плюс два дальнего света лампы:

Примечания к таблице и показанным цифрам:

• Визуальная цель процедура для ламп, перечисленных выше как «Н / Д, не измерять вниз» не не требуется нижняя горизонтальная линия B-B; просто подключите свой C марки с горизонтальной линией H-H .
• Схема с 4 лампами, показанная здесь, нарисована для двух ламп на каждой стороне автомобиля, расположенных рядом. Если у вашего автомобиля по две лампы с каждой стороны, уложенные друг на друга, скошенные или расположенные иным образом, ваши метки для дальнего света — представленные здесь синими точками — будут следовать этому расположению.
• Фары США (DOT, SAE), разработанные до 1998 года, не будут иметь обозначений VOL, VOR или VO. маркировка. Вместо этого у них будут либо три маленьких конуса на передней части линзы в виде треугольника, либо небольшой пузырьковый уровень, встроенный в верхнюю часть корпуса фары, видимый с поднятой блендой.

Теперь проведите вертикальную линию через центр каждого C точка. Сделайте то же самое с точкой V . Эти строки упрощают чтобы увидеть ориентиры, когда вы стоите на расстоянии 25 футов, регулируя прицельные винты на автомобиле. Теперь у вас есть точный сюжет на стене высоты и расстояния между фарами (если ваш автомобиль ровный, земля ровная, а стена вертикальная). Обратите внимание, что буквы «B-B», «C» и Обозначения «V» предназначены для ясности в описании. статья.Необязательно рисовать буквы на стене — просто нанесите точки. Конечно, вы можете использовать буквы для прицеливания. процедура, если она вам поможет.

Ближний свет: вертикальное наведение

Важное примечание : Эти инструкции написаны для стран с правосторонним движением (автомобили движутся по правой стороне дороги). Чтобы использовать их в странах с левосторонним движением, таких как Великобритания, Австралия и Япония, прочтите «слева» вместо «справа» и наоборот.

Диаграмма луча ближнего света визуально наводимой фары имеет отчетливую горизонтальную «отсечку» в верхней части диаграммы направленности.Он может быть твердым / острым как бритва или более мягким / пушистым. Снизу отсечка — яркий свет, а вверху — темнота. Вертикальное прицеливание достигается путем измерения и регулировки высоты отсечения относительно контрольных отметок, которые вы наносите на стену.

Для фар ООН (ECE, европейский, «E-code») и US VOL отсечка, на которую следует обратить внимание, находится в верхней части левой половины диаграммы направленности и должна быть совмещена с BB линия.

US (DOT, SAE) VOR фары могут иметь прямую светотеневую границу, проходящую через верхнюю часть ближнего света, или ступенчатую светотеневую границу, которая находится ниже слева и выше с правой стороны луч, или просто скругленный верхний край высокоинтенсивного «горячего пятна» (самая яркая часть луча).Какой бы стиль ни был, отсечка, на которую следует обратить внимание, находится в верхней части правой половины диаграммы направленности. Он должен быть выровнен по соответствующей горизонтальной линии в таблице выше.

Фары мотоциклов часто имеют прямую светотеневую линию в верхней части ближнего света; они прицеливаются таким же образом (опять же, вам понадобится помощник или другие средства, чтобы удерживать велосипед в вертикальном положении и вести прямо вперед). Ближний свет с плоской отсечкой нацеливается так:

Для пожилых U.S. фары, с тремя выступами линз или спиртовым уровнем, вам нужно будет приложить все усилия, чтобы поместить верхний край высокоинтенсивной «горячей точки» ближнего света на соответствующую горизонтальную линию в соответствии с таблицей выше.

Ближний свет: горизонтальное наведение

Технические характеристики фар США (DOT, SAE) VOL, VOR и VO таковы, что в большинстве случаев эти лампы не могут быть направлены горизонтально; Регулировка прицеливания по горизонтали не предусмотрена. Американские регулирующие органы, написавшие правила в середине 1990-х годов, заявили, что невозможно «не повредить диаграмму направленности», чтобы определить визуальную подсказку, такую ​​как перегиб в области отсечки, чтобы обеспечить точное горизонтальное расположение луча фары.В то время они не комментировали тот факт, что у автомобилей есть изгибы крыльев, которые выбивают фары из горизонтального положения, но они сказали, что определяемые ими схемы ближнего света были достаточно широкими, чтобы горизонтальное прицеливание не имело особого значения. Время — и тщательная проверка со стороны IIHS и Consumer Reports — не подтвердили этого. Примечательно, что европейская диаграмма направленности луча, представленная в 1956 году (и используемая до сих пор), была разработана для обеспечения горизонтального и вертикального прицеливания, и это прекрасно работает уже более шести десятилетий.И даже в Северной Америке есть множество ситуаций, когда горизонтальное прицеливание можно и нужно проверять и исправлять. Например, автомобили, на которых установлены фары другого типа, чем оригинальные.

Фары

U.N. (европейские, ECE, «E-code») и VOL имеют один или два перегиба на линии светотеневой границы. Если есть только один перегиб, то это место, где отрезок сгибается вверх от горизонтали. Если есть два перегиба, отсечка линия будет выглядеть как ступенька.

Для типа светотеневой границы с одиночным изгибом отрегулируйте каждую фару так, чтобы ее изгиб совпадал (слева направо) с меткой C , затем отрегулируйте горизонтальное наведение немного влево, чтобы наклонная, скошенная часть линия отсечки приближается к вашей отметке C . Лучше всего, если наклонная / наклонная часть линии отсечки едва касается отметки C ; это небольшое смещение цели влево увеличивает дальность обзора по сравнению с европейской практикой, но не переусердствуйте; чрезмерное наведение влево приведет к чрезмерному ослеплению встречного транспорта и приведет к отклонению дальнего света от оптимального выравнивания. Луч с правильной вертикальной и горизонтальной наводкой должен выглядеть так:

Для типа светотеневой границы с двумя перегибами, образующими ступеньку, отрегулируйте верхний перегиб так, чтобы он совпадал (слева направо) с отметкой C перед регулируемой фарой.Поместив верхний, а не нижний изгиб на уровне отметки C , вы получите оптимальное расстояние обзора, не создавая других проблем. Луч, правильно направленный по вертикали и горизонтали, должен выглядеть так:

Для старых фар США: с тремя выступами линз или уровень духа, вам нужно будет приложить все усилия, чтобы разместить левый край «горячая точка» ближнего света на (или слегка перекрывающая) вертикальную линию, идущую вниз от отметки C перед направляемой лампой, поэтому правильно наведенный луч (по вертикали и горизонтали) выглядит следующим образом:

PDF-файл Volkswagen, ссылка на который находится в верхней части этой страницы, содержит больше изображений различных схем ближнего света; изучите его, чтобы понять, что вы ищете.

После регулировки фары дальнего / ближнего света на ближнем свете не пытайтесь перенастроить ее на дальний свет. Все фары дальнего / ближнего света предназначены для регулировки только на настройку ближнего света; регулировка дальнего света правильная, когда регулировка ближнего света правильная. Если у вас возникла проблема, при которой при правильной настройке ближнего света дальний свет устанавливается слишком высоко, а при правильной настройке дальний свет устанавливается слишком низко, значит, вы имеете дело с неисправной или плохо спроектированной фарой.

Фары дальнего света, фары дальнего света и фары без отключения для мотоциклов

Эти инструкции относятся к фарам, которые излучают только дальний свет, на все «дальние» (вспомогательные) фары дальнего света и на мотоцикл фары, которые не имеют отсечки ближнего света, поэтому они достигают цели проверил и отрегулировал на дальний свет. Все эти лампы должны быть регулируется так, чтобы яркое центральное «горячее пятно» луча было прямым впереди лампы как в вертикальной, так и в горизонтальной плоскостях. Платить внимание на нанесенные вами точки «C» — убедитесь, что вы глядя на точку «C» лампы, над которой вы работаете, а не на ту для лампы рядом с ней. Используйте пересечение горизонтали и вертикальные линии в точке C для каждой фары в виде перекрестия прицелы », чтобы отцентрировать горячую точку дальнего света, например:

Обратите внимание только на одну лампу за раз. Лучше отключать фару, с которой вы не работаете, чтобы свет от ее луча не вводил вас в заблуждение или затруднить отслеживание горячих точек и отключений.Также не забудьте отсоединить или закрыть соседнюю лампу дальнего / ближнего света, когда вы наводите на нее ближнего света только дальним светом.

Противотуманные фары

Противотуманные фары настраиваются с использованием процедуры, очень похожей на то, что используется для фар ближнего света. Светотеневая граница проходит через верхнюю часть диаграммы направленности. Просто выровняйте противотуманную фару так, чтобы светотеневая граница в верхней части луча приходилась на соответствующую линию B-B для высоты установки лампы, как указано в таблице выше. Горизонтальная ориентация противотуманных фар менее важна, чем у фар, и здесь есть некоторая свобода действий.Как правило, противотуманные фары направлены прямо вперед, но вы можете немного «косить» или «коснуться» их — не слишком сильно — если это необходимо для обеспечения необходимого освещения на дорогах, по которым вы едете. Правильно наведенная противотуманная фара выглядит на стене так:

---

Daniel Stern Lighting (Дэниел Дж. Стерн, владелец)

нажмите здесь , чтобы отправить мне письмо

Авторские права © 2009 Daniel J. Кормовой; все права защищены. Последние обновления 3/2020.Никакая часть этого текста не может быть воспроизведена или переиздана в какой-либо форме без специального разрешения автора. Разрешение на котировку предоставляется для целей общение с автором.

Toyota 4Runner: Регулировка — Фара в сборе

РЕГУЛИРОВКА

ВНИМАНИЕ / УВЕДОМЛЕНИЕ / СОВЕТ

ПОДСКАЗКА:

• Используйте ту же процедуру для правой и левой сторон.
• Процедура, указанная ниже, предназначена для левой стороны.

ПРОЦЕДУРА

1. ПОДГОТОВКА АВТОМОБИЛЯ К РЕГУЛИРОВКЕ ФАРЫ ПРИЦЕЛЕНИЯ

(а) Подготовьте автомобиль:

• Убедитесь, что корпус вокруг фар не поврежден.
• Залейте в топливный бак.
• Убедитесь, что масло залито до указанного уровня.
• Накачайте шины до подходящего давления.
• Разгрузите багажник и автомобиль, убедившись, что запаска, инструменты и домкрат тоже снимаются.
• На сиденье водителя должно сидеть человек среднего веса (68 кг, 150 фунтов).

2. ПОДГОТОВКА К НАЦЕЛЕНИЮ ФАРЫ (С помощью экрана)

(а) Подготовьте автомобиль: Текст в иллюстрации Установите автомобиль в достаточно темном месте, чтобы соблюдайте линию отсечения. Линия отсечения — это четкая линия ниже какой свет от фар можно наблюдать, а над которым это не может. Установите автомобиль под углом 90 ° к стене. Создайте расстояние 7,62 м (25,0 футов) между транспортным средством (фарами). центр лампы) и стенка. Убедитесь, что автомобиль стоит на ровной поверхности. Подбрасывайте автомобиль вверх и вниз, чтобы стабилизировать подвеску. УВЕДОМЛЕНИЕ: Расстояние 7,62 м (25,0 футов) между транспортным средством (центральная часть лампы фары) и стена необходима для правильной настройки прицеливания.Если недоступен, защитите расстояние ровно 3 м (9,84 фута) для проверки и регулировки (цель зона будет меняться с увеличением расстояния, поэтому следуйте инструкциям на рисунке).

(b) Подготовьте кусок толстой белой бумаги примерно 2 м (6,56 фута) (высота) x 4 м (13,1 фута) (ширина) для использования в качестве экрана.

(c) Проведите вертикальную линию по центру экрана (линия V).

(d) Установите экран, как показано на рисунке.

ПОДСКАЗКА:

• Поставьте экран перпендикулярно земле.
• Совместите V-линию на экране с центром автомобиля.

(e) Нарисуйте базовые линии (линии H, V LH и V RH) на экране, как показано на иллюстрации. Текст в иллюстрации * а В, левая линия * б В, линия * с В Линия правая * д H Линия * e Земля ПОДСКАЗКА: Базовые линии различаются для «проверки ближнего света» и «дальнего света». осмотр ». Отметьте на экране метки центра лампы фары. Если центр знак не виден на фаре, используйте центр лампа фары или название производителя, нанесенное на фару как центральный знак. (1) H Line (фара): Нарисуйте горизонтальную линию поперек экрана так, чтобы она проходила через отметки центра. Линия H должна быть на той же высоте, что и лампа фары. центральные метки ближнего света фар. (2) V LH Line, V RH Line (Положение центральной метки слева (LH) и правой (правой) фары): Нарисуйте две вертикальные линии так, чтобы они пересекали линию H в каждом центре. отметку (совмещенную с центром ламп ближнего света).

3. ПРОВЕРЬТЕ ПРИЦЕЛЕНИЕ ФАР

(a) Закройте фару или отсоедините разъем фары на противоположной стороне. сторона, чтобы свет от непроверенной фары не влиял на наведение фары.

УВЕДОМЛЕНИЕ:

Не оставляйте фару закрытой более 3 минут. Линза фары изготовлен из синтетической смолы, которая может расплавиться или повредиться из-за чрезмерного нагрева.

ПОДСКАЗКА:

При проверке направления фары дальнего света закрыть фару ближнего света или отсоедините разъем.

(b) Запустите двигатель.

(c) Включите фару и проверьте, совпадает ли линия отсечения с желаемой. линия отсечения на следующей иллюстрации.

ПОДСКАЗКА:

• Фары ближнего и дальнего света представляют собой единое целое. Регулировка цели на ближний свет в правильное положение должен также привести к дальнему свету регулировка правильная.
• Если расстояние выравнивания составляет 7,62 м (25,0 футов): отсечка ближнего света линия должна быть в пределах 101 мм (3,98 дюйма) выше или ниже линии H. на 101 мм (3,98 дюйма) слева или справа от V-линии.
• Если расстояние выравнивания составляет 3 м (9.84 фута): линия отсечки ближнего света должно быть в пределах 39,5 мм (1,56 дюйма) выше или ниже линии H, а также 39,5 мм (1,56 дюйма) слева или справа от линии V.
• Если расстояние выравнивания составляет 7,62 м (25,0 футов): центр дальнего света Интенсивность должна быть в пределах 101 мм (3,98 дюйма) выше или ниже линии H. а также 101 мм (3,98 дюйма) слева или справа от линии V.
• Если расстояние выравнивания составляет 3,0 м (9,84 фута): центр дальнего света интенсивности должна быть в пределах 39.5 мм (1,56 дюйма) выше или ниже линии H а также 39,5 мм (1,56 дюйма) слева или справа от линии V.

4. ОТРЕГУЛИРУЙТЕ НАЦЕЛЕНИЕ ФАР

(a) С помощью отвертки отрегулируйте цель. Текст в иллюстрации * 1 Винт прицеливания * 2 Отвертка Отрегулируйте цель каждой фары до указанного диапазона, поворачивая прицел прикрутить отверткой. УВЕДОМЛЕНИЕ: Последний поворот прицельного винта следует сделать по часовой стрелке. Если винт сильно затянут, ослабьте его, а затем снова затяните. так, чтобы последний поворот винта был по часовой стрелке. ПОДСКАЗКА: Фары ближнего и дальнего света представляют собой единое целое. Регулировка наведение на ближний свет в правильное положение также должно привести в правильной регулировке дальнего света. Если невозможно правильно отрегулировать цель фары, проверьте установка лампы, блока фары и отражателя блока фары. Прицел фары перемещается вверх при повороте вертикальной наводки винт по часовой стрелке, а при повороте вертикальной наводки перемещается вниз винт против часовой стрелки. При повороте цель фары движется вправо горизонтальный прицельный винт по часовой стрелке и перемещается влево при повороте винт горизонтальной наводки против часовой стрелки.

Удаление

УДАЛЕНИЕ ВНИМАНИЕ / УВЕДОМЛЕНИЕ / СОВЕТ НАМЕКАТЬ: Используйте ту же процедуру для правой и левой сторон. Перечисленная ниже процедура предназначена для левой стороны. ПРОЦЕДУРА 1. СНИМИТЕ ВЕРХНЮЮ ОПОРУ РАДИАТОРА …

Повторная сборка

ПОВТОРНАЯ СБОРКА ВНИМАНИЕ / УВЕДОМЛЕНИЕ / СОВЕТ НАМЕКАТЬ: Используйте ту же процедуру для правой и левой сторон. Перечисленная ниже процедура предназначена для левой стороны.ПРОЦЕДУРА 1. УСТАНОВИТЕ ПЕРЕДНИЙ ПОВОРОТНЫЙ СИГНАЛ LI …

Другие материалы о Toyota 4Runner:

Индикатор безопасности в сборе
Компоненты СОСТАВНЫЕ ЧАСТИ ИЛЛЮСТРАЦИЯ Удаление УДАЛЕНИЕ ПРОЦЕДУРА 1. УДАЛИТЬ № 2 ОТДЕЛКА ПАНЕЛИ ПРИБОРОВ 2. СНИМИТЕ БЛОК ИНДИКАТОРА БЕЗОПАСНОСТИ. (a) Потяните за блок светового индикатора безопасности, чтобы отсоединить 4 зажима. …

Инспекция
ИНСПЕКЦИЯ ПРОЦЕДУРА 1.ПРОВЕРЬТЕ ПАРК / ПЕРЕКЛЮЧАТЕЛЬ НЕЙТРАЛЬНОГО ПОЛОЖЕНИЯ В СБОРЕ (a) Измерьте сопротивление в соответствии со значениями в таблице ниже. Стандартное сопротивление: Подключение тестера Условие Указанное состояние . ..

19VAC30-70-510. Фары.

19VAC30-70-510. Фары.

A. Осмотрите и отклоните, если:

1. Любой автомобиль не оборудован по крайней мере двумя фарами утвержденного типа.Фары должны иметь маркировку с названием или торговой маркой производителя фар и DOT. Если лампы накаливания сменные, на рассеивателе фары должен быть указан тип источника света (колба), для которого он был разработан, и колба должна соответствовать коду объектива.

ПРИМЕЧАНИЕ: Если система фар имеет штамп, допускающий установку галогенных ламп, то заменяемые лампы также должны быть галогенными. Установка HID- или светодиодной лампы на галогенную фару не соответствует стандартам, установленным Федеральными стандартами безопасности транспортных средств (FMVSS), и будет отклонена.

Если вся фара в сборе заменена с галогенной системы на светодиодную и не требует разрезания или нарушения заводской проводки, то она должна рассматриваться для проверки, если она соответствует требованиям подраздела A 2 настоящего раздела. .

2. Фары не относятся к одному и тому же одобренному типу (галогенные, HID, светодиодные и т. Д.), За исключением фар с герметичным светом, или заменяемая система фар не содержит всех должным образом маркированных штампов DOT и SAE, подтверждающих, что она соответствует и соответствует требованиям. со стандартами, установленными Федеральным стандартом безопасности автотранспортных средств (FMVSS) 108.

ПРИМЕЧАНИЕ. Сменные фары с маркировкой DOT или SAE должны рассматриваться как одобренные суперинтендантом полиции штата, и их не требуется указывать в Списке одобренного оборудования для автотранспортных средств штата Вирджиния.

3. В любой фаре линза треснула, сломана, обесцвечена или повернута не в правильное положение, либо отражатель не чистый и не яркий.

4. Накопление влаги или воды в фаре таково, что влияет на диаграмму направленности.

5.Фары пропускают свет кроме белого. Допускаются светлые оттенки цвета, если фары и лампы накаливания имеют соответствующую маркировку.

6. Лампочки не одобренного типа и маркированы всеми следующими данными: тип источника света, название или торговая марка производителя и DOT.

а. Утвержденные лампы головного света: HB1, HB2, HB3, HB3A, HB4, HB4A, HB5, h2, h4, H7, H8, H8B, H9, H9B, H9C, h21, h21B, h21C, h23, h23C, h25, HIR1, HIR2, х28, х29.

г. Утвержденные лампы для фар, требующие балласта: 9500, D1R, D1S, D2R, D2S, D3R, D3S, D4R, D4S, D5S, D7S, D8S, D9S.

г. Разрешенные пускорегулирующие устройства для фар должны иметь маркировку типа источника света (лампы) и DOT. Тип лампы, указанный на балласте, должен совпадать с маркировкой на рассеивателе фары.

7. Любая нить или лампа накаливания в фарах не горит должным образом, или фары находятся не в том же месте или конфигурации, как это предусмотрено изготовителем. (Расположение и тип фар можно найти в подразделе B этого раздела.)

8. Свисает проводка или ослаблены соединения, или если соответствующие нити не горят в разных положениях переключателя, или если переключатели, в том числе ножной или ручной диммер , не работают должным образом и неудобны для водителя.

9. Посторонние предметы попали на рассеиватель фары или перед ним или мешают лучу от лампы. Никакое остекление не может быть размещено над фарами или перед ними, если оно не является частью одобренной фары в сборе. Отклоните автомобиль, если на фарах или перед фарами есть провода, пластиковые крышки, другие материалы, не являющиеся оригинальными, или любой цветной материал.

ИСКЛЮЧЕНИЕ: Прозрачная ударная пленка, известная как Headlight Savers, производимая Grand Prix Motoring Accessories, может быть нанесена на линзу фары для поглощения ударов камней и т. Д.

ИСКЛЮЧЕНИЕ: Специальное оружие и тактика (SWAT) правоохранительных органов или тактическая бронированная машина, разработанная и изготовленная исключительно для миссий, может устанавливать защитные планки перед фарами, если они разработаны и установлены производителем.

ПРИМЕЧАНИЕ. Фары, вспомогательные фары дальнего света и передние противотуманные фары должны быть установлены таким образом, чтобы лучи были нацелены, а установка не должна мешать цели осветительного устройства во время движения транспортного средства по дорогам общего пользования. Все фонари должны быть надежно закреплены на жесткой части транспортного средства.

10. Лампы можно легко перемещать вручную из-за сломанного крыла или неплотной опоры, или если крепление не обеспечивает хорошего заземления.

Фары, вспомогательные фары дальнего света и передние противотуманные фары должны устанавливаться таким образом, чтобы лучи были нацелены, а установка не должна мешать цели осветительного устройства во время движения транспортного средства по дорогам общего пользования. Все фонари должны быть надежно закреплены на жесткой части транспортного средства.

11. Козырек фары имеет длину более двух дюймов, если он не является частью оригинальной конструкции кузова.

12. Индикатор дальнего света в кабине водителя не горит при включенном дальнем свете. (Транспортные средства, изначально не оборудованные индикатором, не обязаны соответствовать требованиям, если не были установлены фары с закрытым светом.)

13. Фары не нацелены в пределах следующих допусков с использованием оптического прицела:

a. Центр активной зоны всех ламп типа 1, всех одноэлементных ламп дальнего света и всех ламп, не имеющих тисненого типа 2 на линзах, расположен более чем на четыре дюйма вверх или вниз от горизонтальной центральной линии или более чем на четыре дюйма. дюймов влево или вправо от вертикальной средней линии.

г. Левый край диаграммы направленности любой лампы ближнего света, любой комбинированной, многоэлементной лампы или лампы типа 2 находится более чем на четыре дюйма слева или справа от вертикальной средней линии, или верхний край диаграммы направленности лампы больше чем на четыре дюйма дюймов выше или ниже горизонтальной средней линии.

Наведение фар:

Инспекторы должны полагаться на свое образование, подготовку и опыт, чтобы определить, правильно ли нацелены фары. Если наблюдается неправильная регулировка, необходимо проверить правильность наведения фар с помощью оптического прицела для фар, за исключением транспортных средств, оборудованных бортовыми прицелами.

Направленность фары на транспортных средствах с бортовым прицелом должна проверяться путем визуального осмотра выравнивающего устройства, установленного на фаре или рядом с ней. Отклоните автомобиль, если устройство выравнивания показывает, что регулировка фар превышает указанные характеристики.

ПРИМЕЧАНИЕ. Фары дальнего света и противотуманные фары необходимо проверять визуально, чтобы убедиться в правильности прицеливания. Если наблюдается неправильная центровка, следует использовать оптический прицел для исправления любого перекоса.

Оптический прицел:

ПРИМЕЧАНИЕ. Оптические прицелы должны быть правильно откалиброваны и использоваться в соответствии с рекомендациями производителя.

ПРИМЕЧАНИЕ. При наведении фары сначала обратите внимание на тип лампы, который будет тиснен на линзе. Тип определяет, какие требования к прицеливанию должны соблюдаться для оптического прицела.

ПРИМЕЧАНИЕ. Все фары типа 2 и все фары ближнего света или многоэлементные фары должны быть настроены путем направления диаграммы направленности лампы при установке ламп ближнего света.

ПРИМЕЧАНИЕ. При попытке совместить комбинированный или герметичный световой пучок с дальним и ближним светом в одном корпусе, выравнивайте только ближний свет.При юстировке четырехламповой системы с дальним и ближним светом в отдельных корпусах может потребоваться перекрыть ближний свет во время настройки дальнего света, если все четыре лампы включены одновременно.

ПРИМЕЧАНИЕ. Шаблон должен быть направлен таким образом, чтобы левый край не выходил влево или вправо по прямой, а верх шаблона должен быть ровным по горизонтали.

ПРИМЕЧАНИЕ: Все фары VOL и VOR будут нацелены следующим образом:

Для правильного наведения комбинированной многоэлементной фары или фары ближнего света VOL или VOR диаграмма направленности должна быть направлена ​​только на ближний свет.

Буквы, нанесенные на крышку фары, должны правильно идентифицировать фары VOL и VOR.

ПРИМЕЧАНИЕ. Фары VOL и VOR обычно имеют только одну регулировку, которая предназначена только для вертикального прицеливания. Горизонтальную цель не следует принимать во внимание, поскольку горизонтальная цель устанавливается на заводе.

Шаблон «A» представляет собой световой узор, который должен отображаться на экране одобренного наведения при проверке узора ближнего света одноэлементной фары или комбинированной многоэлементной фары.

ПРИМЕЧАНИЕ. Все фары типа 1 и все фары, не имеющие тисненого типа 2 в рассеивателях, должны быть настроены путем наведения на центр горячей точки при включении ламп дальнего света.

ПРИМЕЧАНИЕ. Направляйтесь прямо вперед, центр горячей точки должен располагаться по центру вертикальной и горизонтальной осевых линий.

Шаблон «B» представляет собой световой рисунок, который должен отображаться на экране обзора утвержденного нацелителя.

ПРИМЕЧАНИЕ: Система с четырьмя фарами объединяет четыре лампы 5-3 / 4 дюйма попарно.

ПРИМЕЧАНИЕ. Одна лампа с тисненым тиснением сверху как Тип «1» и одна с тиснением сверху как Тип «2» расположены по паре с каждой стороны.

ПРИМЕЧАНИЕ. Если пары ламп установлены горизонтально, лампа типа «2» должна находиться с внешней стороны.

ПРИМЕЧАНИЕ: Система с четырьмя фарами должна быть подключена таким образом, чтобы только нижний свет в лампах типа «2» горел, когда световые лучи подавлены. При переключении на дальний свет горят оба типа «1» и «2».

ПРИМЕЧАНИЕ. Световые узоры, показанные на следующей странице, будут отображаться на недавно одобренных осветительных машинах, производимых Hopkins и Symtech Corporation.

Наведение фар:

ПРИМЕЧАНИЕ. Все фары, которые не находятся в пределах допуска в четыре дюйма, должны быть отрегулированы на ноль дюймов вверх или вниз и на ноль дюймов вправо или влево.

Фары на автомобилях, используемых для уборки снега:

ПРИМЕЧАНИЕ. Допустимые дополнительные фары (SAE-Z) могут быть установлены над обычными фарами. (Эти лампы должны полностью соответствовать требованиям 19VAC30-70-140, подразделу 7 документа 19VAC30-70-150 и подразделу A 19VAC30-70-170 настоящего руководства.)

B. Проверить и отклонить, если:

1. Лампы не являются утвержденным типом, как указано в подразделе A 6 данного раздела.

2. Фонари не установлены таким образом, чтобы обеспечить правильное прицеливание.

3. Фонари установлены таким образом, чтобы препятствовать обзору водителя.

4. Цепь вспомогательной фары не содержит выключателя, который отключал бы систему основных фар при использовании дополнительных фар.

5. Дополнительные фары не нацелены в соответствии с положениями этого раздела.

РИСУНКИ ФАР

ПРИМЕЧАНИЕ: ВСЕГДА проверяйте следующий герметичный луч и запасные лампы фар с маркировкой только для LOW BEAM 40002: 9-3000 2 или 2CI

b. 7 дюймов, с маркировкой Тип 2 или 2DI

— 6-1 / 2 X 4-1 / 4 дюйма прямоугольный, с маркировкой Тип 2QA или 2A1

— Прямоугольный 2000 X 142 мм, с маркировкой Тип 2B или 2B1

Законодательные органы

§ 46.2-1165 Кодекса Вирджинии.

Исторические заметки

На основе VR545-01-07 § 51, эфф. 1 мая 1990 г .; с поправками, Том 10, Выпуск 08, эфф. 9 февраля 1994 г .; Том 21, Выпуск 04, эфф. 22 сентября 2004 г .; Том 24, Выпуск 08, эфф. 1 марта 2008 г .; Том 28, Выпуск 24, эфф. 1 августа 2012 г .; Том 32, Выпуск 24, эфф. 3 октября 2016 г .; Том 35, Выпуск 25, эфф. 1 сентября 2019 г.

Адреса веб-сайтов, указанные в Административном кодексе штата Вирджиния для документов, включенных посредством ссылки, предназначены только для удобства читателя, не обязательно могут быть активными или актуальными, и на них не следует полагаться.Чтобы убедиться, что информация, включенная посредством ссылки, является точной, читателю рекомендуется использовать исходный документ, описанный в регламенте.

В качестве услуги для общественности Административный кодекс Вирджинии предоставляется онлайн Генеральной Ассамблеей Вирджинии. Мы не можем отвечать на юридические вопросы или отвечать на запросы о юридических консультациях, в том числе о применении закона к конкретному факту. Чтобы понять и защитить свои законные права, вам следует проконсультироваться с юристом.

Руководство по обслуживанию и ремонту Nissan Maxima — Регулировка угла наклона фар

Описание

ПОДГОТОВКА ПЕРЕД НАСТРОЙКОЙ

ВНИМАНИЕ! : Не используйте органические растворители. (разбавитель, бензин и т. д.).

ПРИМЕЧАНИЕ :

• Подробнее см. В нормативных актах вашей страны.
• Выполнить регулировку прицеливания, если передняя часть кузова отремонтирован и / или заменена фара в сборе.

Перед выполнением регулировки прицеливания проверьте следующее.

• Держите все шины накачанными до нужного давления.
• Поставьте автомобиль на ровную площадку.
• Убедитесь, что автомобиль разгружен (кроме полных уровней охлаждающая жидкость, моторное масло и топливо, запасное колесо, домкрат и инструменты). Есть вес водителя или эквивалентный груз на сиденье водителя.

ВИНТ РЕГУЛИРОВКИ ПРИЦЕЛЕНИЯ

1. Винт регулировки правой фары (UP / DOWN)
2. Регулировочный винт левой фары (UP / DOWN)
   Центр автомобиля

Порядок корректировки прицеливания

ПРИМЕЧАНИЕ : Настройте экран так, чтобы он перпендикулярно дороге.

1. Установите экран.
2. Сделайте расстояние между центром фары и экраном 7,62 м (25 футов).
3. Запустите двигатель и включите фару (LO).

ВНИМАНИЕ : Не закрывайте поверхность объектива скотч и др. Объектив сделан из пластика.

ПРИМЕЧАНИЕ : Заблокируйте свет от фары, которая не регулируется, с помощью плотной ткани или подобный предмет, чтобы он не доходил до экрана.

4. Используйте регулировочный винт для регулировки ближнего света на экране, чтобы что он находится в зоне регулировки прицеливания.

Регулировка с помощью экрана регулировки (светлая / темная граница)

1. Фара дальнего света (правая)
2. Экран
3. Горизонтальная / вертикальная центральная точка фары
4. 66,5 мм (2,6 дюйма)
5. 66,5 мм (2,6 дюйма)
6. 66,5 мм (2,6 дюйма)
7. 66.5 мм (2,6 дюйма)
8. Фара дальнего света (левая)
9. 53,2 мм (2,1 дюйма)
10. 13,3 мм (0,5 дюйма)
11. 7,62 м (25 футов)

Регулировка угла наклона противотуманной фары

Описание ПОДГОТОВКА ПЕРЕД НАСТРОЙКОЙ ПРИМЕЧАНИЕ. Подробную информацию см. В правилах. в вашем районе. Перед выполнением регулировки прицеливания проверьте следующее. Отрегулируйте давление в шинах, чтобы указать …

Другие материалы:

U121D Блок управления AV
DTC Logic Диагностика Pro 1.ПРОВЕРЬТЕ ВОСПРОИЗВЕДЕНИЕ ДИСКА (CD) БЛОК УПРАВЛЕНИЯ AV U121E Логика DTC Процедура диагностики 1.ПРОВЕРЬТЕ ВОСПРОИЗВЕДЕНИЕ ДИСКА (CD) БЛОК УПРАВЛЕНИЯ AV U1225 Логика DTC ЛОГИКА ОБНАРУЖЕНИЯ DTC …

Проверка работоспособности
Проверка ПРОЦЕДУРА ПРОВЕРКИ Подключите оборудование для восстановления / рециркуляции / перезарядки (для HFC-134a) или манометр коллектора. Запустите двигатель и установите следующее состояние. Поддерживайте тестовые условия, пока система кондиционирования не станет стабильной.(Примерно 10 минут) Проверьте результаты теста …

Безопасность детей
ВНИМАНИЕ Не позволяйте детям играть с сиденьем. ремни. Большинство сидячих мест оснащен автоматическим ретрактором с запиранием (ALR) режим ремней безопасности. Если ремень безопасности обвивается вокруг шеи ребенка с активированным режимом ALR ребенок может получить серьезные травмы или погибнуть, если сиденье …

Как отрегулировать фару мотоцикла

Фары мотоцикла — важные компоненты для каждого гонщика.Какими бы важными они ни были, их неправильная регулировка может привести к несчастным случаям для гонщика. Вот почему каждый мотоциклист должен получить полезную информацию о том, как отрегулировать фары мотоцикла. При движении по участкам без уличного освещения фары вашего являются единственным источником света при движении ночью . Эти важные элементы могут менять свое расположение при различных обстоятельствах. Вот почему вам нужно знать, как их можно безопасно и быстро настроить. Читайте дальше!

Что вам понадобится

• Карандаш
• Отвертка,
• Ваши велосипеды руководство по ремонту
• Малярная лента
• Рулетка
• Уровень плотника

Шаг 1: используйте руководство по ремонту велосипедов

Прежде чем приступить к регулировке фар, полезно ознакомиться с руководством.Причина в том, что есть фары, в которых используются регуляторы в виде ручек. Другим нужны винты. Кроме того, некоторые регуляторы легко доступны, а другие расположены в скрытых местах. С такими регуляторами вам понадобится длинная отвертка. В руководстве, независимо от типа регулятора, вы найдете нужную информацию о том, как выполнять настройки.

Шаг 2: ищите ровную поверхность

Найдите ровную площадку, желательно у стены, окрашенной в яркие цвета.Ярко окрашенные гаражные ворота тоже подойдут. После этого отрегулируйте высоту стены на 25 футов. Убедитесь, что земля ровная между этими двумя точками. После измерения отметьте точное место малярной лентой. После разметки измерьте настройки и поместите переднее колесо велосипеда в место, отмеченное липкой лентой.

Шаг 3: Измерьте высоту

Измерьте высоту от поверхности до середины фар мотоцикла. Отметьте карандашом высоту на стене, чтобы обозначить высоту этих фар.После этого возьмите плотницкий уровень и проведите прямую линию, пересекающую отметку, которую вы сделали карандашом. Затем совместите верхнюю сторону ленты с этой линией. После этого сделайте еще одну отметку на два дюйма меньше. После этого нарисуйте прямую линию уровня и проведите ее второй линией к верхней стороне отметки клейкой ленты. Эта точка будет служить ориентиром для ближнего света.

Шаг 4: Сядьте на мотоцикл, чтобы внести изменения

Сядьте на велосипед; держите его прямо, убедившись, что свет направлен вперед.Кроме того, переднее колесо должно опираться на отметку, которую вы сделали с помощью липкой ленты. Также убедитесь, что линия верхнего выреза ближнего света совпадает с нижней частью маркировочной ленты. С другой стороны, верхняя балка должна совпадать с верхней частью ленты. Если вы заметили, что балки плохо выровнены по ленточным линиям, поверните регуляторы. Изучив руководство, вы увидите, как отрегулировать эти лучи до нужного положения.

Шаг 5: Тестовая поездка на велосипеде

После того, как вы сделаете эти регулировки, катайтесь на велосипеде по пересеченной местности, которая может затруднить регулировку.Верните велосипед на прежнее место, снова установите переднее колесо на отметку и еще раз проверьте его фары. Если они все еще в центре внимания, можете идти. Если они немного сдвинулись, отрегулируйте снова, пока не получите правильное решение. Если фары полностью двигаются, регулятор может быть неисправен и нуждается в ремонте.

Вот и все! Зачем ездить с плохими фарами, если их легко настроить для более безопасных поездок ? Просто используйте этот блог, и вы получите удовольствие от безопасной и комфортной езды ночью!

Мы слушаем вас.

No related posts.
