Регулировка фар газель своими руками

Пролог можно не читать.

Конечно речь пойдет не о девушке по имени Света, а о головном свете (освещении) автомобиля. Честно говоря, простенький рейс Домодедово-Ярославль-Иваново-Владимир-Рязань оказался довольно не простым.Об этом позже в блоге.По пути на загрузку и обратно, когда стемнело, водители встречных машин просили убрать дальний, переключиться. Но переключаться и опускать корректор было уже некуда! Погода была чичер! И особенно нервные со своим эго-я! И на дурь врубленным дальним! За…ли! В дороге с этим никак…До дому! Вот и решил я позаботиться о встречке…Хотя справедливости ради надо отметить, что газелька давно не на дорогу, а по кустам смотрела, по обочинам :-А кто у нас там какает…Но все сегодня-завтра, так и дотянули!
=============================================
Суть можно почитать.
Так посмотрим, что нам диктует букварь…Руководство по эксплуатации: Нанесите линию по центрам фар на расстоянии 5 метров на экране…Идите в …опу! Почему? Ща поясню…

Надо делать качественные расходники-раз, а лампочки являются таковыми…И не давать дебилам принимать дебильные законы! А уж ежели, как в евро…опе! Так и контроль существенный за исполнением продукции, с помощью коих их закон подстраиваем мы!
Это лирика! Лампочки, не помню названия уж…Да и не столь важно! Нареканий к ним не имел, но время, постоянная работа в жестких температурных рамках, косит нить накала или свечения…По фиг, вы поняли. Корректоры, которые от наших европейских дорог! Просто разбалтываются! По сему постоянно свет на машинах то как у Краморова-покойника, то в разбежку! В разбежку стали и на моей газели. По девятке помню, механизм как делал, на жигулях вообще! Думал с легкой поправкой и на газели прокатит, нет, не прокатило! Ошибся мальца.

Выехали на бывший аэродром.Заросший, захламленный.А когда-то действующий по приему и базированию стратегических бомбардировщиков-Ан 2!Среди врагов -кукурузник! Много сельхозвредителей, жрущих посевы местных колхозов, с опаской прислушиваются…О чем это я? А! Да! О свете…
Более-менее горизонтальная площадь. На девятке мне хватало 15 шагов на опущенном корректоре и 24 на поднятом. Думал газель повыше-просчитался! Это я забегая вперед. Вообщем, я как всегда не навязываю, но просто поделюсь тем, чем сам пользуюсь.Вы можете пересчитать, доработать, или вообще внимания не обращать-неважно! Главное было б сказано и предоставлено! Я пробовал как-то заморачиваться, линуя стену, скажу не вариант для меня. Либо слепил и не видел асфальта, либо светил под себя.Поэтому праздным образом дошел до этого метода.Т.е пятно света опустить на предполагаемый участок дороги на котором при возникшем препятствии я смогу своевременно обработать инфу и принять решение! Сильно сказано! Да?! Черта с два! Верно сказано…Иначе зачем светить? Забегая в сторону, скажу, что многие газелисты в частности увлекаясь илюминацией, просто не задумываются об этом! Влепят кругляши перед решеткой радиатора и светят в небо (в туман особенно видно) Почему? Ну по разным причинам, возможно дохлые на ножках падают на прожектора, когда масло смотрят, а назад вернуть…
К своим баранам: В качестве маяка взял деревянный ящик, он как раз поставленный на папа по центру фары. Установил на 30 шагов.Строго следуя прямого направления машины и правой фаре соответственно. Это правая обочина. Отключил левую фару. Смотрим…Ящик в легком блике светотени, и не освещен.

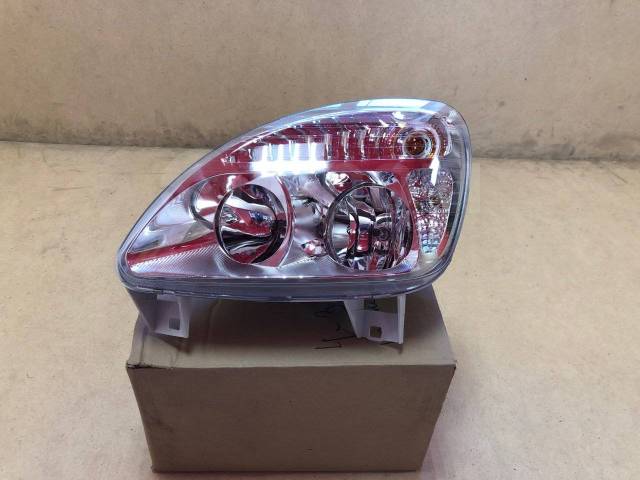

На фаре газели -бизнес- два винта регулировки.Под шестигранник на 6мм -это в вертикальной плоскости(выше-ниже). И пластмассовая это по горизонтали (право-лево). Сначала подогнал горизонт-ящик появился в свете, потом вертикаль… В центре пятна появился ящик. Корректор на подъем, нужно чтобы тень от ящика прорезала пятно света которая за ним, ровно на его высоту. Можно просто прибавить на полтора шага равное делениям на шкале регулятора корректора. Или шаг зависит от лампочек.Далее к правой фаре трудно добраться, я просто ее закрывал, тут может быть ошибка! Ящик не надо ставить так же к левой фаре, смещаем на шаг, но это потом! Сейчас левую фару надо подогнать вот таким углом от пятна света к ящику.

Это все на задранном ввысь корректоре! Далее ящик на шаг влево, он не должен быть освещен, он просто должен быть видим! Все! Для чего это? Можно поехать отдать бабки и тебе отрегулируют! Каждому свое…Я предпочитаю не стандарты и ни хрена не видеть, да еще это все за деньги! Я предпочитаю людям не с…ть(встречных не слепить), и быть в теме-видеть дорогу.

Этим методом я добиваюсь того, что описал и не более. Скажу, что он на стене соответствует тем стандартам, какие описывают в книге, лишь с маленькой поправкой галки от левой фары.Сами смотрите.

И я занизил.Погода дождь и черная темь с поглощением света — не беда поправить на два оборота можно и без ящика каждую фару. И делов секунды.В снегу с синими лампами(которые запретили) можно выставить идеально! Вообщем, повторю…Смысл в норме, знать норму…Видеть и не слепить!

Неправильная регулировка фар доставляет неудобства не только водителю автомобиля, но и другим участникам дорожного движения. При этом фары светят либо «перед носом» машины, либо освещают верхние этажи окружающих зданий и деревьев. Так в чем же заключается суть регулировки света фар и можно ли ее выполнить самостоятельно?

Для лучшего понимания процесса регулировки фар своими руками, мы добавили подробную видео-инструкцию, с которой вы можете ознакомиться в конце этой статьи.

Этот материал мы разделили на две части: теоретическую и практическую, включающую в себя схему регулировки фар и инструкцию по её использованию.

На стекле рассеивателя автомобильной фары имеется рисунок определенной формы, который создается рифленой насечкой, рассеивающей и направляющей световой поток так, что с одной стороны улучшаются условия видимости и освещенности дороги, а с другой – при правильной регулировки фар снижается вероятность ослепления встречных водителей.

1. Рисунок на стекле фары «срезает» световой пучок по верхнему краю таким образом, чтобы он был направлен немного ниже уровня глаз водителя встречной машины. В то же время рассеиватель увеличивает ширину луча, тем самым, обеспечивая требуемый коридор освещения.
2. Оптимальный уровень освещения правой обочины достигается «подниманием» правой части светового пучка (смотрите на схему регулировки фар немного ниже).

Правила регулировки света фар автомобиля

Изменение направления оси светового пучка при регулировке фар обеспечивается поворотом параболического отражателя, в фокусе которого находится лампочка, путем его перемещения относительно вертикальной и горизонтальной плоскостей.

Правильное положение отражателя устанавливается двумя винтами вертикальной и горизонтальной регулировки, которые находятся на задней поверхности блок-фар.

Для правильной регулировки фар необходимо совместить световое пятно, формируемое оптикой, с эталонной схемой регулировки, которую обычно предоставляет производитель автомобиля (в нашем случае схема регулировки фар для автомобилей Таврия и Славута).

Схема регулировки света фар автомобиля

Регулировки света фар осуществляется в следующем порядке:

1. Ненагруженный автомобиль располагают на ровной горизонтальной площадке на расстоянии 5 метров от экрана. В качестве экрана вполне подойдет любая стена или невысокий забор (до одного метра).
2. На экран наносится вертикальная линия «0», лежащая в плоскости симметрии машины (смотрите на схему регулировки). Слева и справа от нее проводятся еще две симметричные линии «Л» и «П», которые должны совпадать с центрами левой и правой фар.
3. На высоте, соответствующей расстоянию центров фар от земли, наносится горизонтальная линия «1», а на 50 мм ниже нее – линия «2».
4. Когда подготовка будет завершена, включите ближний свет фар и приступайте к регулировке.
5. Закрывая поочередно каждую фару, проверьте расположение световой границы относительно схемы регулировки, нанесенной на экран. Она должна проходить по линии «2», при этом наклонные отрезки должны начинаться в точках «Е».
6. Если этого не происходит, тогда Вам следует отрегулировать свет фар винтами горизонтальной и вертикальной наводки.

Более наглядно процесс регулировки фар показан на видео ниже. Однако, даже если после регулировки вам все равно недостаточно освещения дороги, возможно, ситуацию поможет исправить полировка фар.

Видео-инструкция по регулировке фар своими руками

Регулировка направления пучков света фар ГАЗель Бизнес.

Другие записи по регулировке фар:

Регулировку направления пучков света фар проводим согласно регламенту технического обслуживания через каждые 30 тыс. км пробега автомобиля.

Регулировку проводим на полностью заправленном и снаряженном автомобиле, при нормальном давлении воздуха в шинах. Устанавливаем автомобиль на ровной горизонтальной площадке на расстоянии

10 м от экрана (можно использовать стену гаража, лист фанеры или оргалита размером 1 × 2 м). На экране проводим горизонтальную линию HH на высоте, равной расстоянию от центра фар до пола. Ниже ее на 88 мм (100 мм для автомобилей 4×4) проводим параллельную линию XX. Наносим на экране осевую линию VV (расстояния от нее до центров левой и правой фар должны быть равными) и линии DD и GG, соответствующие центрам фар.

Расположение регуляторов направления пучков света на корпусе фары.

1 – регулятор светового пучка в вертикальной плоскости; 2 – винт регулировки светового пучка в горизонтальной плоскости. L» на рассеивателе; б – фары с маркировкой «ОСВАР» на рассеивателе.

Аналогично регулируем направление светового пучка другой фары.

Правильная регулировка фар на Газели своими руками

Регулировка фар на Газели – штатная процедура, которую проводят при замене оптики или в рамках регулярного технического обслуживания. Она позволяет получить правильно направленный и распределенный световой поток. Настройка фар крайне важна: при ночном движении от нее зависит безопасность водителя и других участников движения.

Когда требуется регулировка

Настройка проводится не каждый день, хотя проверять ее корректность стоит регулярно. Она выполняется:

• при смене ламп;
• после смены блока головной оптики;
• через каждые 30 тысяч километров пробега по регламенту техобслуживания Газелей;
• после ДТП или механического повреждения ТС.

Также регулировку делают, если водитель Газели замечает изменение светового потока. По мере использования автомобиля фары могут смещаться, вместе с ними меняется конфигурация светового пятна. В таких случаях они начинают светить выше или ниже, пятно смещается в стороны.

Корректность настройки важна для безопасности других водителей: неотрегулированные фары станут слепить встречный поток, что может привести к аварии.

Как выполнить регулировку

Чтобы отрегулировать фары на газели, понадобятся:

• заправленный и снаряженный автомобиль с накачанными шинами;
• горизонтальная и ровная площадка.

Под «снаряженной» подразумевается масса автомобиля с домкратом, запасным колесом и инструментом. Рекомендуется проводить процедуру в пасмурную погоду или темное время суток, так будет лучше виден результат настройки света фар.

Необходимые инструменты и материалы

Для регулировки нужны:

• крестовая отвертка;
• в зависимости от модели машины может пригодиться ключ-шестигранник на 4 и 6;
• экран с разметкой, им может служить фанерный лист 1 на 2 метра, стена гаража или другая плоская горизонтальная поверхность;
• что-нибудь плотное для блокировки света – фанера, тряпка и пр.

Для настройки фар Газели следует положить в автомобиль груз в 75 кг или посадить в салон помощника примерно с таким же весом, это требуется для правильной развесовки.

Пошаговая инструкция и схема работы

Регулировка фар Газели своими руками протекает в несколько этапов:

1. Машину заправляют, накачивают шины до номинального давления, проверяют, чтобы на месте находился домкрат, запасное колесо, прочие инструменты из комплекта.
2. Автомобиль ставят на ровную горизонтальную поверхность, в 5 метрах перед экраном.
3. Для точности регулировки экран размечается.Образец:

   Приведены два варианта разметки:

   A – для маркировки на рассеивателе AL;

   B – для рассеивателей ОСВАР.

   Условные обозначения:

   размер h – высота центра пятна «ближнего» света, этот размер должен быть равен расстоянию от центра фар до поверхности площадки;

   V-V – ось Газели.

4. При наличии электрокорректора его ручку выставляют в 0.
5. На место водителя усаживаются помощника или укладывают груз. Газель после этого несколько раз качают, чтобы кузов правильно выставился относительно колес. Потом нагрузка убирается.
6. Далее включают ближний свет. Регулировка проводится на фарах по очереди, вторую на время настройки нужно прикрыть. Для этого можно использовать руку, лист фанеры, плотную тряпку, другой перекрывающий свет подручный инвентарь.
7. Проводят регулировку в вертикальной и горизонтальной плоскостях.Конструкция светового модуля:

   На рисунке:1 – рассеиватель;

   2 – патрон поворотного сигнала;

   3 – ручка регулировки по горизонтали;

   4 – крышка лампочки ближнего освещения;

   5 – регулятор вертикального положения;

   6 – разъем для проводов;

   7 – крышка лампочки дальнего освещения;

   8 – корпус;

   h2, H7 – лампочки ближнего и дальнего света;

   PY21W – лампа поворотного указателя;

   W5W – габаритный огонь.

8. Ручкой 3 и отверткой в гнезде 5 регулируют свет, пока верхняя граница потока не совместится с линией на экране X-X, а линии G-G и D-D с центрами пучков левой и правой фары соответственно.
9. После настройки одной нужно аналогично настроить вторую.

Иногда регулировки не помогают, при исправном управлении и винтах C и D фары не встают на свое место или быстро сбиваются. Это типичная болезнь старых Газелей. Автомеханики считают, что причина тому перекос гнезд оптики и прочих силовых кузовных элементов. Новые автомобили этому подвержены меньше.

Автоматическая коррекция

Газели нового образца снабжены автоматическим корректором. Им можно менять горизонтальное направление света в зависимости от загруженности машины. Элемент расположен слева от рулевой колонки.

Корректор фар на Газели облегчает работу водителя и позволяет менять угол падения света без ручных манипуляций с винтами при изменении загрузки машины. Электромеханическим корректором оснащены современные версии ГАЗ 2705.

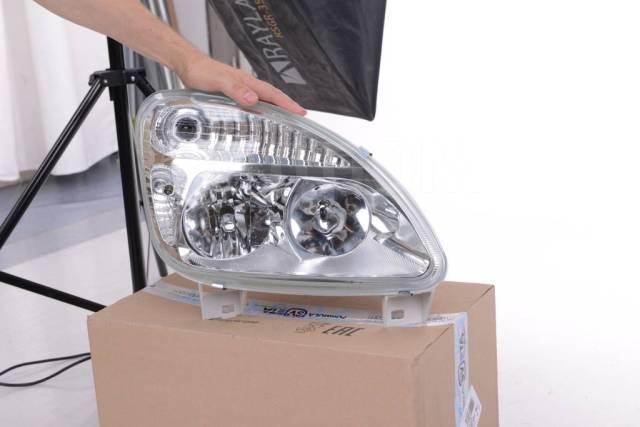

Особенности коррекции на Газель Бизнес

Газель Бизнес – современная версия автомобиля, также снабженная корректором фар, но остается и возможность ручной настройки на случай, если корректор вышел из строя или требуется провести полную регулировку.

Бизнес имеет два винта регулировки: под 6-мм шестигранник по вертикали, и пластмассовую ручку для настройки по горизонтали. Эта Газель снабжена новой комбинированной оптикой, поэтому мастера рекомендуют удваивать расстояние от экрана до 10 метров.

Обычно процедура коррекции проводится на СТО с соответствующим оборудованием, но можно сделать это и вручную. Даже при наличии минимального оборудования эта манипуляция под силу каждому водителю.
