1 июля 2008 года в России была разрешена автовидеофиксация. С этого дня в нашей стране стали появляться различные системы автоматического фиксирования дорожных правонарушений.
За год с небольшим независимо друг от друга у нас было разработано около шести различных комплексов. Выполняя в общем и целом одну и ту же задачу, они разнятся по стоимости, качеству и подходу к решению задачи. Не так давно на рынке систем видеофиксации появилась еще одна. Новинка называется «Стрелка». Корреспондент ГЗР встретился с Евгением Литвиным, директором по развитию «СтройИнвестПроект М», компании, продвигающей комплекс, и попросил рассказать о его особенностях.
Система видеофиксации «Стрела»
— В нескольких регионах страны 3 июля были запущены первые комплексы видеофиксации «Стрелка». В ней использована сложная аппаратура, которая расширяет ее возможности и отличает от существующих аналогов. Наш комплекс состоит из двух частей. Первая — это сам радар, в основе его лежит радарная установка, использующаяся в российской военной авиации. Вторая часть — это широкоугольная камера, отвечающая за визуальный контакт. Особенности камеры и радара позволяют системе контролировать одновременно пять полос, причем неважно, в какую сторону едут машины. Комплекс сам автоматически выносит постановления о правонарушении. Как только «Стрелка» засекает автомобиль, превышающий скорость, аппаратура фиксирует изображение автомобиля, получает из базы ГИБДД информацию о владельце и сама распечатывает постановление, содержащее фотографию машины, данные о нарушении, заполненный бланк об оплате на имя владельца машины. Собственно инспекторам остается только отправить по почте выданный комплексом материал.
Отличие «Стрелки» от других отечественных и зарубежных аналогов в том, что контролируется вся дорога сразу. Обычно комплексы видеофиксации работают только по одной полосе и направлены в определенную точку. Камера фотографирует правонарушителя, когда тот с превышением скорости пересекает эту контрольную точку. Н
www.zr.ru
Что такое стрелка радар. Радар-детектор против «Стрелки» — эффективные методы борьбы с опасным радаром
Возможно Вы искали ? Если так перейдите по ссылке.
СТРЕЛКА-СТ
Его, несомненно, можно назвать одним из самых современных и «умных» . Электронный радар Стрелка является разработкой военно-промышленного комплекса и на службу в ГИБДД пришел с военной авиации. На воинской службе он зарекомендовал себя, в первую очередь, тем, что его не могли обнаружить антирадары «противника». Это позволяло обнаруживать скоростные цели задолго до того, когда они начинали противорадарный маневр или включали средства электронной защиты.
На мирном фронте радар Стрелка, также успешно служит своим владельцам. Он позволяет отследить нарушителя на расстоянии до 1000 метров. Причем, этот прибор контролирует также и удаляющиеся автомобили, глядя им в спину. Прибор отслеживает весь поток автомобилей на трассе в обоих направлениях. Камера видеофиксации, которой снабжен прибор, не только фиксирует нарушителя, но и анализирует его поведение на дороге.
Даже без включенного электронного радара прибор фиксирует целый ряд нарушений:
Пересечение автомобилем сплошной разделительной линии,
— Выезд нарушителя на встречную полосу движения,
— Проезд нарушителя на красный свет регулирующего светофора,
— Разворот автомобиля в запрещенном правилами и знаками месте,
— И вообще, неадекватное поведение автомобиля в потоке машин.
— Электронный глаз радара может, даже, определить номерной знак автомобиля. Для этого используется специальная программа распознавания образов.
Благодаря таким способностям стационарный радар Стрелка может использоваться автономно, а мобильным вариантом снабжаются патрули. Информация, зафиксированная комплексом, после расшифровки может указать угнанный автомобиль или стать доказательством при наложении административного штрафа на нарушителя.
Импульсы радара и видеокамера «видят» сразу весь поток транспорта и сами определяют нарушителя. В этом и есть основное преимущество этого комплекса. Секретом комплекса является и автоматически изменяемая частота импульсов радара, что не дает возможности антирадарам подстроиться под его частоту и предупредить заблаговременно нарушителя.
Сегодня Стрелку активно используют и службы ГИБДД и ДПС. Этот прибор стал всевидящим «глазом закона» и добросовестно несет свою службу. Разработанный и изготовленный ВПК, прибор очень надежен и вынослив. Он отслеживает одновременно до пяти полос движения автомобилей и общественного транспорта.
Радарный комплекс ККДДАС СТРЕЛКА 01 СТ — самый совершенный на сегодняшний день, из используемых ГИБДД. Этот комлекс разрабатывался для военной авиации, где использовался для скрытного и скоростного перехвата военных целей, и был недоступен для обнаружения ни одному военному радар-детектору . На сегодняшний день комплексы «Стрелка СТ и М» применяется и сотрудниками ДПС и ГИБДД для обнаружении нарушителей на достаточно приличных расстояниях.
Так в чём заключены особенности работы «Стрелки»?
Во первых — это дальность, «Стрелка» имеет на борту уникальную камеру видеофиксации, способной обнаружить нарушение скоростного режима на расстоянии до 1 километра. Водитель не может увидеть на таком расстоянии «СТРЕЛКУ»(без использования радар-детекторов, способных обнаружить её) , а это печальная новость.
Во вторых -этот радарный комплекс отслеживает не один автомобиль-нарушитель, а сканирует весь транспортный поток, анализируя все полосы движения одного направления на расстоянии до километра.
В третьих — этот автоматизированный радарный комплекс ГИБДД, может применяться как стационарной «Стрелка СТ» , так мобильной версией — «Стрелка М»
Принцип действия комплекса «Стрелка СТ» :
1. Импульсный радар излучает короткие импульсы, которые распространяются по всему полотну дороги.
2. Все сигналы, отражаемые транспортом в радиусе до 1000 м, поступает в вычислительный блок, где и формируются данные о скорости и дальности транспортного средства.
3. Сразу же программа распознавания объектов начинает выделять движущиеся автомобили и вычислять их
autokresla-isofix.ru
«Стрелка СТ» — подробности / блог компании Radarov.RU / smotra.ru
блог компании Radarov.RU →Попадались ли вы под «Стрелку» ?
- Да , один раз (16% — 7 голосов)
- Да , не часто (28% — 12 голосов)
- Да , я постоянный спонсор ГИБДД (26% — 11 голосов)
- Нет, ни разу (30% — 13 голосов)
Так в чём заключены особенности работы «Стрелки»?
Во первых — это дальность , «Стрелка» имеет на борту уникальную камеру видеофиксации, способной обнаружить нарушение скоростного режима на расстоянии до 1 километра. Водитель не может увидеть на таком расстоянии «СТРЕЛКУ»( без использования радар-детекторов, способных обнаружить её) , а это печальная новость.
Во вторых -этот радарный комплекс отслеживает не один автомобиль-нарушитель, а сканирует весь транспортный поток, анализируя все полосы движения одного направления на расстоянии до километра.
В третьих — этот автоматизированный радарный комплекс ГИБДД, может применяться как стационарной «Стрелка СТ» , так мобильной версией — «Стрелка М»
Принцип действия комплекса «Стрелка СТ» :
smotra.ru
Как работает программный антирадар Strelka
Для начала необходимо загрузить базу объектов, и периодически (раз в несколько дней) ее обновлять.Затем садитесь в машину, запускаете программу, нажимаете кнопку Старт и дожидаетесь сигнала. В этот момент программа может попросить вас включить геолокацию (GPS или местоположение).
В процессе движения приложение отслеживает объекты (камеры, радары, посты, и т.п.), попадающие в сектор по ходу движения (как на рисунке), выясняет тип объекта (камера, пост, неровность…), считывает установленные вами настройки по этому типу и выдает уведомление. (подробнее про обнаружение, лучи, GPS и т.п. рекомендуем прочитать здесь )
Уведомление состоит из:
1. Визуальной части (окно)
2. Звука
3. Голосовой фразы
4. Бипера.
5. Вибрации.
Приложение понимает камеры, фотографирующие задний номер (говорит «…в спину»), камеры расположенные на параллельных дорогах (говорит «…на шоссе» или «…на дублере»), камеры измеряющие несколько правонарушений (говорит «…и комплекс контроля»)

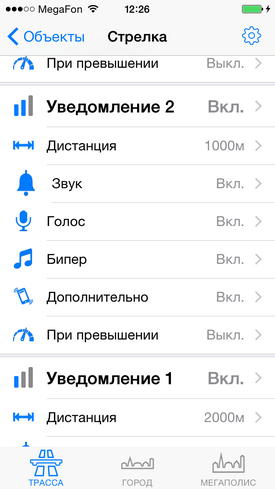

Каждая из составляющих детально настраивается.
| Android | iPhone и iPad | Windows Phone |
 |  |  |
Принцип работы программы Стрелка при движении на камеру.
Далее эта последовательность повтряется для каждого из уведомлений (если их несколько для данного типа объектов).
Например, если первое уведомление установлено на 1600м, второе на 750, третье на 300, то картинка будет такая:
Если вы полностью выключаете одну из дистанций, то уведомление выдано не будет и бипер на этой дистанции также не будет работать. На рисунке ниже выключено второе уведомление.
Особенности
А) Если по направлению движения находятся несколько объектов, то звуковые уведомления будут выдаваться последовательно. Например — впереди пост и камера.В этом случае последовательность будет такая: пост1,камера1,камера-бипер, пост2, камера2, камера-бипер, пост3,камера3, камера-бипер
При этом во время работы бипера будет отображаться камера и бипер работать с настройками камеры.
Еще раз на примере (к вопросу о «проглатываниях камер»):
Предположим впереди две камеры и разница между ними как-раз такая-же как разница между первым и вторым предупреждением.
Тогда:
- Идет уведомление о второй камере (например 900м)
- Идет уведомление о первой камере (например 1800м)
- Отображаем вторую с настройками второго уведомления (900…300) с бипером
Это логично, опаснее то ближайшая. Но и о первом объекте предупредить надо, чтобы потом не было желания разгоняться.
B) Ряд объектов имеют «приоритеты». Т.е. если в одной точке находится пост и Стрелка, то первым всегда будет выдаваться уведомление о Стрелке. Приоритеты идут в таком порядке: Стрелки, камеры, камеры общественного транспорта, все остальные объекты. Так что в первом примере первое уведомление будет о камере.
С) При отсутствии движения все уведомления отключаются. Это логично — вы же не хотите в пробке или на светофоре слушать бесконечное пиканье бипера. Минимальную скорость отключения предупреждений можно установить по каждому из объектов кликнув на слово «Минимальная скорость». По умолчанию — 20кмч (для камер общественного транспорта 5км/ч, для «лежачих полицейских» 10км/ч).
Не рекомендуется ставить это значение меньше 10км/ч, т.к. точность измерения направления движения ухудшается и возможны ложные срабатывания на низких скоростях. На аппаратах с поддержкой двух систем (GPS-ГЛОНАСС) можно ставить вплоть до 5кмч.
D) При изменении направления движения список камер может изменяться и даже пропадать. Это логично, т.к. вы могли повернуть на перпендикулярную улицу и уведомления стали неактуальны. Но возможно это и при перестроениях. Рисунок ниже объясняет суть.

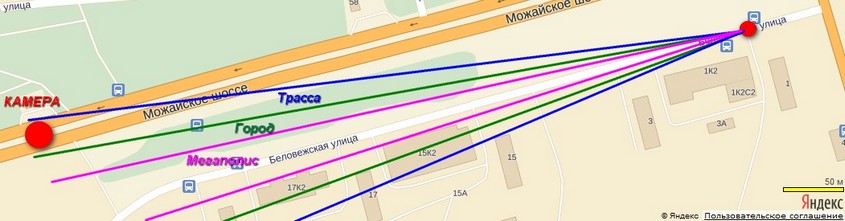

E) Точность определения зависит от ширины сектора обнаружения, который настраивается выбором профилей «Трасса»-«Город»-«Мегаполис». Чем уже угол — тем меньше ложных срабатываний, но и есть риск пропуска камер. Также в профиле можно менять полностью настройки объектов.

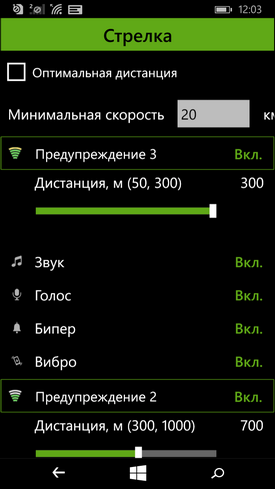

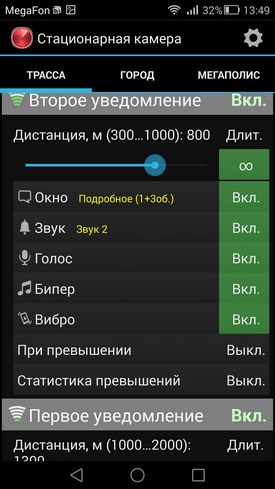

Дополнительные настройки уведомлений
Минимальная скорость — уже описано выше.
Только при превышении — можно задать программе — уведомлять об определенном объекте только в случае превышения скорости (нарушения).
Оптимальные дистанции — устанавливаются кураторами базы в зависимости от дорожных условий. Например: стрелка за поворотом или меряет в населенном пункте, который начинается за 300м.
Для камер контроля полосы общественного транспорта — только по будням.
О настройке приложения Strelka для конкретных платформ читайте в соответствующих разделах:
www.ivolk.ru
FAQ — Antiradar-strelka.ru
Последнее обновление информации на данной странице — 05.04.2013 г.
FAQ- наиболее распространенные вопросы по тематике радар-детекторов (антирадаров) и ответы на них.
РАДАР-ДЕТЕКТОР — ЧТО ЭТО? ДЛЯ ЧЕГО ОН НУЖЕН АВТОЛЮБИТЕЛЮ?
Радар-детектор — это прибор, предназначенный для использования в автомобиле с целью заблаговременного обнаружения работающего полицеского радара (прибора, измеряющего скорость автомобиля) и информирующий водителя о том, что на пути следования находится сотрудник ДПС или камера фиксации скорости. Использование радар-детекторов разрешено в большинстве стран мира, в том числе и в России. Исторически сложилось так, что большинство автолюбителей называют радар-детекторы неправильно — антирадарами, хотя это абсолютно разные устройства (см. ниже.)
Когда радар-детектор обнаруживает сигнал полицейского радара или камеры фиксации скорости, он предупреждает об этом водителя при помощи звуковой и/или визуальной сигнализации. В большинстве случаев сигнал, исходящий от радаров и фотокамер фиксации скорости определяется устройством задолго до попадания автомобиля в зону фиксации нарушения, таким образом водитель имеет возможность своевременно снизить скорость и избежать штрафов, а иногда и лишения водительских прав. Покупка радар-детектора часто окупается уже в первые дни активного использования прибора.
АНТИРАДАР — ЧТО ЭТО?
В отличие от радар-детектора, антирадар — это активное устройство, которое создает высокомощные помехи в определенных спектрах радиочастот, в которых работают полицейские радары, а также модулирует ответный сигнал, по мощности превосходящий оригинальный от пеленгующего радара, тем самым блокируя работу радара. В результате на полицейском радаре не отображается никакой скорости, либо выдается тот результат, который смодулировал антирадар.
Антирадары запрещены для продажи практически во всех странах мира, в том числе и России. В ассортименте нашего интернет-магазина представлены исключительно радар-детекторы. Упоминание названия «антирадар» во многих описаниях связано с тем, что подавляющее большинство автолюбителей привыкли так называть радар-детекторы — пассивные приемники сигналов полицейских радаров.
НА КАКОМ РАССТОЯНИИ РАДАР-ДЕТЕКТОР (АНТИРАДАР) СПОСОБЕН ОБНАРУЖИТЬ ПОЛИЦЕЙСКИЙ РАДАР/КАМЕРУ?
Радиус действия современного радар-детектора в 5—8 раз превышает радиус действия полицейского радара. Радар-детекторы способны обнаружить активный радар ДПС в городских условиях на расстоянии 1—3 км, а на открытой местности радиус действия прибора способен достигать 5 км.
Современные радар-детекторы могут обнаруживать полицейские радары и камеры на расстоянии до 3 км в городских условиях и до 5 км на трассе, что превосходит радиус действия радаров и камер ДПС в 5-10 раз.
Схема работы полицейского радара ДПС, измеряющего скорость автомобиля:
Схема работы камеры фиксации скоростного режима:
Предельное расстояние устойчивой работы полицейского радара, достаточное для корректного измерения и фиксирования скорости автомобиля, составляет не более 350 метров. Фиксация скорости радарным комплексом фотофиксации «Стрелка» возможна на расстоянии не более 500 метров.
Автолюбитель, использующий качественный радар-детектор (антирадар), способный обнаружить радар/камеру на расстоянии не менее 600 метров, имеет возможность заранее сбросить скорость и избежать значительных штрафов, а также лишения водительского удостоверения.
ПОЯСНИТЕ ПОДРОБНЕЕ О РАБОТЕ РАДАРНОГО КОМПЛЕКСА «СТРЕЛКА»?
Принцип работы «Стрелки» базируется на эффекте Доплера: измерении скорости автомобиля посредством сравнения частот излучаемого и отраженного сигнала. «Стрелка» излучает короткие импульсы (примерно 30 наносекунд) в диапазоне K, которые позволяют со 100% точностью измерять скорость всех транспортных средств (как приближающихся, так и удаляющихся) вне зависимости от плотности транспортного потока. Зона охвата — до 4-х полос на расстоянии до 500 метров. Непосредственная идентификация номерного знака с возможностью его фотофиксации производится на расстоянии не более 350 метров (при условии четко читаемых номерных знаков). Далее информация поступает в центр обработки нарушений, в котором инспектор, на основании полученных данных, выписывает постановление об административном нарушении с квитанцией на оплату штрафа. Письмо с постановлением, называемое в народе «письмом счастья», отправляется почтой по месту регистрации владельца автомобиля.
«Стрелка» способна распознавать даже грязные номерные знаки, в любое время суток, при любых погодных условиях. При этом, естественно, расстояние, на котором возможна идентификация регистрационного номера снижается вместе с ухудшением видимости на дороге. Ночь, снег, дождь или туман могут снизить дальность фиксации номерного знака в несколько раз, до 50 метров.
Существует 2 типа комплекса «Стрелка»: «Стрелка СТ» (стационарный) и «Стрелка М» (мобильный):
КАК ПРАВИЛЬНО УСТАНОВИТЬ РАДАР-ДЕТЕКТОР (АНТИРАДАР) В АВТОМОБИЛЕ?
Существуют 2 способа установки радар-детектора (антирадара) в автомобиле: на лобовое стекло при помощи специального крепежа на присосках (есть в комплекте у 99% радар-детекторов) и на приборную панель при помощи липучки застежки или противоскользящего коврика (есть в комплекте примерно у 50% радар-детекторов). Общее правило: устройство должно «смотреть» на дорогу, должно быть установлено горизонтально. Если у Вас легковой автомобиль с низкой посадкой, желательно пользоваться первым способом, причем установить антирадар как можно выше к потолку, таким образом Вы увеличите дальность обнаружения радаров. В случае крепления на панель важно, чтобы радар-детектор был как можно ближе к лобовому стеклу, не был чем-либо накрыт, в противном случае эффективность его работы снизится.
ПОЧЕМУ РАДАР-ДЕТЕКТОР (АНТИРАДАР) ВЫДАЕТ ЛОЖНЫЕ СИГНАЛЫ И КАК ИХ МИНИМИЗИРОВАТЬ?
Ложными сигналами называют сработку антирадара на радиосигналы различных устройств, работающих в тех же диапазонах, что и полицейские радары. К примеру, автоматические раздвижные двери как правило работают в диапазонах K и X; радиосигналы спутникового интернета, телевидения часто работают в диапазоне X; вблизи аэропортов установлено множество различных устройств, излучающих различные диапазоны, определяемые радар-детекторами, в том числе сигналы лазеров.
В целях минимизации ложных срабатываний, производители радар-детекторов (антирадаров) применяют различные методы, включающие в себя установку специальных фильтров в приемное устройство аппаратов, а также программируют антирадары таким образом, чтобы они могли определять ложные сигналы и отсекать их. Наибольшее количество помех возникает в городских условиях, поэтому даже в самых простых и дешевых современных антирадарах есть возможность снизить чувствительность, путем выбора режима «Город». В моделях премиум сегмента, как правило, есть не менее 4 режимов чувствительности, а также возможность отключения «ненужных» диапазонов, чтобы автолюбитель мог самостоятельно настроить оптимальный вариант чувствительности и помехозащищенности.
