Всевидящая «Стрелка»: Система видеофиксации — журнал За рулем
1 июля 2008 года в России была разрешена автовидеофиксация. С этого дня в нашей стране стали появляться различные системы автоматического фиксирования дорожных правонарушений.
За год с небольшим независимо друг от друга у нас было разработано около шести различных комплексов. Выполняя в общем и целом одну и ту же задачу, они разнятся по стоимости, качеству и подходу к решению задачи. Не так давно на рынке систем видеофиксации появилась еще одна. Новинка называется «Стрелка». Корреспондент ГЗР встретился с Евгением Литвиным, директором по развитию «СтройИнвестПроект М», компании, продвигающей комплекс, и попросил рассказать о его особенностях.
Система видеофиксации «Стрела»
— В нескольких регионах страны 3 июля были запущены первые комплексы видеофиксации «Стрелка». В ней использована сложная аппаратура, которая расширяет ее возможности и отличает от существующих аналогов. Наш комплекс состоит из двух частей.
Первая — это сам радар, в основе его лежит радарная установка, использующаяся в российской военной авиации. Вторая часть — это широкоугольная камера, отвечающая за визуальный контакт. Особенности камеры и радара позволяют системе контролировать одновременно пять полос, причем неважно, в какую сторону едут машины. Комплекс сам автоматически выносит постановления о правонарушении. Как только «Стрелка» засекает автомобиль, превышающий скорость, аппаратура фиксирует изображение автомобиля, получает из базы ГИБДД информацию о владельце и сама распечатывает постановление, содержащее фотографию машины, данные о нарушении, заполненный бланк об оплате на имя владельца машины. Собственно инспекторам остается только отправить по почте выданный комплексом материал.
Отличие «Стрелки» от других отечественных и зарубежных аналогов в том, что контролируется вся дорога сразу. Обычно комплексы видеофиксации работают только по одной полосе и направлены в определенную точку. Камера фотографирует правонарушителя, когда тот с превышением скорости пересекает эту контрольную точку.
Но у этой схемы есть определенный недостаток. Зона контроля не превышает 15 метров. Периодически в фотографию не попадает номер. Или попадает не полностью. Это может стать причиной для обжалования постановления автовидеофиксации. В нашем же комплексе ведется постоянное видеонаблюдение. Компьютер просто вырезает из видеоряда изображение автомобиля правонарушителя.
У «Стрелки» есть еще одна особенность. Радар способен работать на расстоянии до 350 метров. То есть комплекс фиксирует нарушение еще тогда, когда водитель даже не видит измерительной аппаратуры. И даже если правонарушитель снизит скорость перед местом установки, то ему это ничего не даст. Превышение скорости уже было выявлено. И система опять-таки автоматически вырежет изображение автомобиля, когда он окажется около камеры. Комплекс отслеживает не только превышение скорости, но и проезд на запрещающий сигнал светофора и нарушение требований разметки.
1
Благодаря использованию широкоугольной камеры «Стрелке» нет необходимости висеть прямо над полосой, это позволяет экономить на установке.
Комплекс можно просто установить на мачте освещения сбоку от дороги. Объектив видеокамеры защищен активной системой от пыли и грязи. Благодаря специальным приспособлениям перед видеокамерой постоянно образуются завихрения воздуха, сдувающие все загрязнения. Помимо этого система ведет проверку полученной информации по внешним базам программного комплекса «АИПС — розыск, административная практика». То есть если радар, например, засекает номер автомобиля, числящегося в угоне, то на пульте оператора это тут же отобразится. При установке в одном районе «Стрелки» могут работать в одной системе. Это позволяет отслеживать движение автотранспорта. Вести наблюдение за каким-нибудь конкретным автомобилем. Комплекс может осуществлять функцию телеобзора проезжей части и принимать участие в учете интенсивности движения.
Понятно, что использование высокотехнологичной аппаратуры делает комплекс достаточно дорогим. На дороге в две полосы дешевле повесить старые системы видеофиксации. Но когда необходимо следить хотя бы за тремя полосами, затраты на «Стрелку» и другие аналоги становятся примерно одинаковыми.
А если слежение необходимо для дороги свыше трех полос, то «Стрелка» становится более экономична. И это без учета стоимости установки опор и затрат на очистку камер. Также в комплексе очень хорошая система распознавания номеров. На нее не действуют многочисленные ухищрения типа специальных пленок или металлических сеток. Повсеместное распространение «Стрелок» упирается, понятно, только в финансирование. Стоит аппаратура недешево, а установка ведется за счет местных бюджетов. Кстати, комплекс имеет две модификации: «Стрелка М» — мобильный комплекс, устанавливается на автомобиль, и «Стрелка СТ» — стационарный, монтируется, например, на мачте городского освещения.
Разработана и произведена система нижегородским инвестором, поэтому неудивительно, что в День ГИБДД одна из «Стрелок» заработала в Нижегородской области. Комплекс, установленный на посту ДПС с поэтичным названием «Орловские дворики», включил ровно в 11 утра начальник ГУВД по Нижегородской области Виктор Братанов. Действующая «Стрелка» сразу же зафиксировала нарушение правил, и сотрудники ГИБДД пригласили водителя на пост.
В честь праздника первого «видеозафиксированного» нарушителя наказывать не стали — вместо протокола он получил в подарок статуэтку милиционера из рук руководителей ГУВД и ГИБДД Нижегородской области Виктора Братанова и Андрея Назаренко. Но сотрудники ГИБДД предупреждают, что все остальные зафиксированные «Стрелкой» нарушения будут караться со всей строгостью закона.
Знать в лицо: «Стрелка-СТ» — полезная информация об электронике

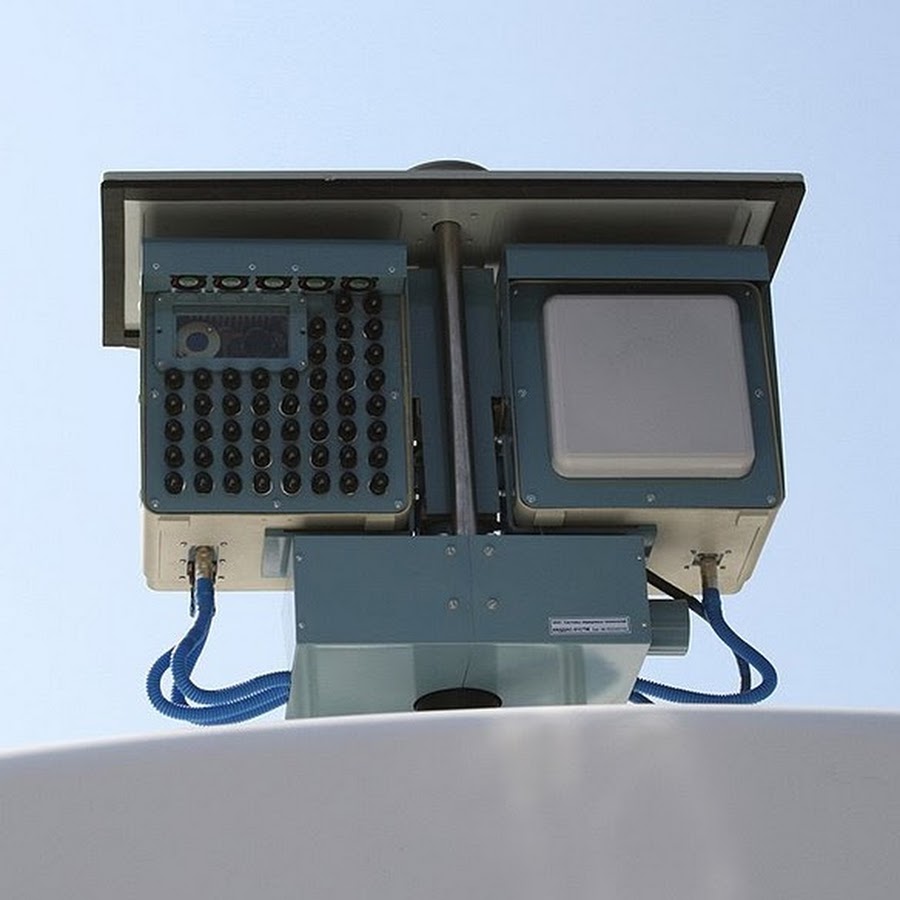

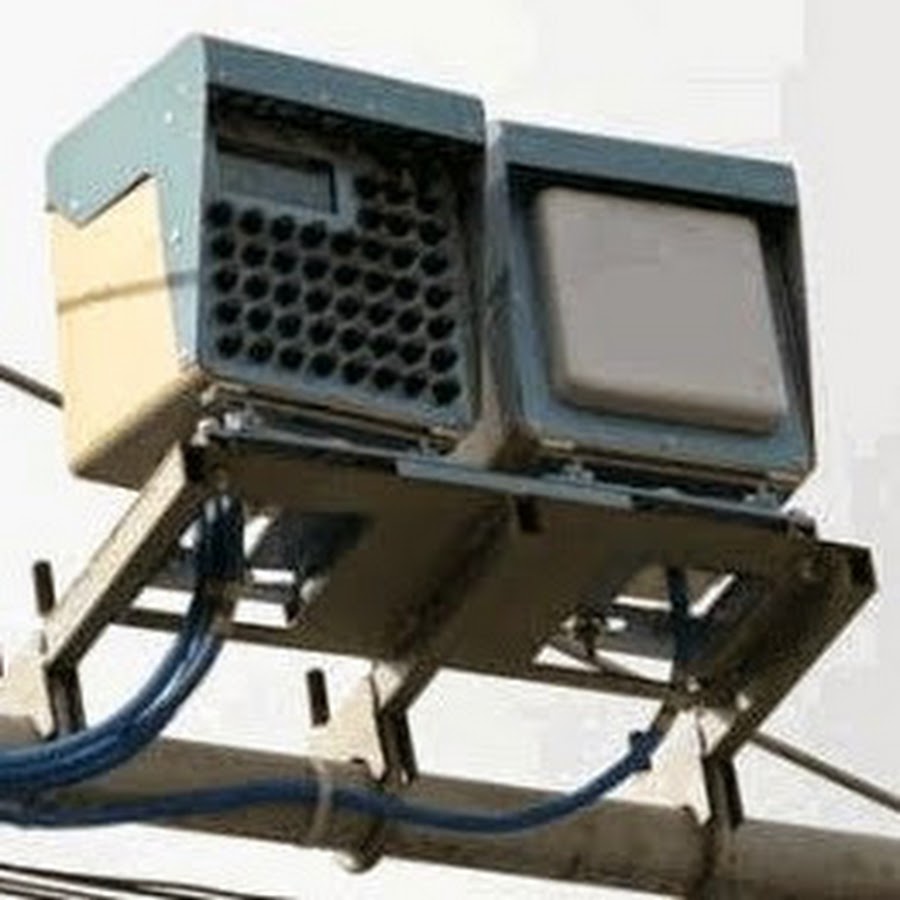

Комплексная установка фиксации скорости «Стрелка-СТ» состоит из двух частей: из радара и широкоугольной камеры. Радар изначально использовался в военной авиации РФ, но со временем получил более широкое применение. Главное преимущество установки «Стрелка-СТ» перед другими комплексами фиксации заключается в полном контроле дорожной ситуации на участке, где она установлена. Благодаря своему составу, установка «Стрелка-СТ» фиксирует обстановку одновременно на 4 полосах, даже если потоки движутся в разные стороны. Установки других видов, как правило, производят фиксацию только на одной полосе.
Схема работы комплекса «Стрелка-СТ»: в первую очередь установка определяет превышение скорости и сохраняет картинку транспортного средства. Затем запрашивает и получает напрямую из базы ГИБДД данные о лихаче и сама распечатывает информацию о штрафе. Такой документ содержит фотографию автомобиля, подробный отчет о превышении скорости и уже заполненный бланк об оплате на имя нарушителя. Таким образом, комплекс «Стрелка-СТ» способен обеспечить весь цикл оформления нарушения, от фиксации момента превышения скорости, до выдачи квитанции об оплате.
Особую опасность для водителей транспортных средств, предпочитающих быстрый стиль езды, представляет способность установки «Стрелка-СТ» фиксировать превышение скорости на максимальном расстоянии в 350м. Вы можете даже не подозревать о наличии контроля на данном участке и не видеть установку, тогда как аппаратура уже зафиксировала ваше превышение. Кроме вычисления высокой скорости, комплекс «Стрелка-СТ» умеет распознавать и фиксировать проезд на красный свет и несоблюдение разметки.
Чтобы избежать нарушения и последующего за ним штрафа, компания «КАРКАМ Электроникс» советует использовать рaдар-детекторы КАРКАМ. Устройства имеют отличное «чутье» на установку «Стрелка-СТ» и придут на помощь как в черте города, так и на трассе.
Технические характеристики комплекса «Стрелка-СТ»:
- минимальное расстояние фиксирования превышения — 50 м.
- минимальное и максимальное значение фиксируемой скорости — от 5до 180 км/час;
- погрешность в определении скорости — 2 км/час;
- погрешность в определении дальности — не более 5 м;
- скорость видеозаписи движения — не менее 8 кадров в секунду.
Словарь терминов по радар-детекторам (антирадарам)
Субъективный показатель, не заявленный производителем.
Уровень чувствительности от 1 до 10, присвоенный радар-детектору на основании тестов, опыта эксплуатации и отзывов пользователей. Чем выше показатель, тем лучше чувствительность, т.е. максимальное расстояние обнаружения радаров.
Субъективный показатель, не заявленный производителем. Уровень защищенности от помех от 1 до 10, присвоенный радар-детектору на основании тестов, опыта эксплуатации и отзывов пользователей. Чем выше показатель, тем меньше помех. Стоит отметить, что даже модели с максимальным уровнем помехозащищенности не могут дать 100% гарантию от ложных срабатываний. Любой из существующих радар-детекторов может срабатывать на радиосигналы нерадарного излучения. Количество ложных срабатываний напрямую зависит от правильности выбранных настроек радар-детектора.
Среди всех радаров, используемых на дорогах, особо выделяются радарные комплексы «Стрелка», которые является сравнительно новой разработкой. Они обеспечивают автоматический замер скорости автомобиля, одновременную фотофиксацию и получение изображения с номером автомобиля.
Возможность обнаружения радаров типа «Стрелка» является неоспоримым плюсом; качественно и своевременно распознавать их могут ограниченное число моделей, представленных на рынке.
Подробнее о радарных комплексах «Стрелка» смотрите в разделе «Статьи — Типы радаров ГИБДД (2 часть) «
Радар-детекторы (антирадары) 2012-2013 модельного ряда способны обнаруживать «Стрелку» на расстоянии до 500-2200 м. При этом фиксация нарушения скорости возможна на расстоянии до 500 м. Чем большее расстояние детектирования «Стрелки» заявлено производителем, тем больше шансов успеть сбросить скорость и избежать «письма счастья».
Радар-детекторы обнаруживают «Стрелку» 3-мя типами детекции:
Радарным блоком, посредством GPS-приемника (сохраненные в памяти координаты «Стрелок») и комбинированным типом (радарным блоком + GPS).
Самый лучший тип — комбинированный, который обеспечивает практически 100% защиту от «Стрелок». К сожалению, моделей с комбинированным типом в настоящее время практически нет, а те, что есть, очень дорого стоят.
Самый худший — детекция посредством GPS, который обеспечивает не более 70% защиты, так как он не проинформирует обо всех новых радарах, не успевших попасть в базу координат (обычно требуется 1-3 месяца для попадания новой «Стрелки» в базу), а самое главное — никогда не сообщит о приближении к мобильному комплексу «Стрелка», которых в последнее время становится все больше.
При выборе радар-детектора с определением «Стрелки» радарным блоком, рекомендуем выбирать модель с заявленной дальностью обнаружения «Стрелки» не менее 1000 м, а также уровнем чувствительности не ниже «8». В таком случае Вы получите защиту от радарных комплексов «Стрелка» в районе 95%.GPS-приемник
В дальнейшем при приближении к отмеченным местам радар-детектор блокирует сигнал, чтобы зря не беспокоить водителя (см. «Добавление точек ложных срабатываний»).
Добавление точек ложных срабатываний
Возможность добавления в память координат точек, в которых происходит ложное срабатывание радар-детектора.При работе антирадара могут происходить ложные срабатывания, причиной которых являются помехи. Источниками таких помех могут служить датчики движения, которыми оснащены автоматические двери и другие электронные устройства, работающие в том же диапазоне, что и дорожные радары, к примеру, другой радар-детектор, установленный в соседнем автомобиле или ЛЭП.
В некоторых радар-детекторах с GPS (см. «GPS-приемник») имеется возможность указывать точки, в которых наблюдается ложное срабатывание. Если ложное срабатывание детектора происходит несколько раз в одном и том же месте, то в последующие разы при пересечении этой точки звуковой сигнал не включается, чтобы зря не отвлекать водителя.
Многомодульная конструкция
Некоторые модели радар-детекторов состоят из двух, а иногда трех блоков. Такая конструкция обеспечивает возможность раздельной установки приемного модуля и дисплея. Приемный модуль можно разместить под капотом, что обеспечит скрытую установку. Помимо этого, размещение под капотом используется в автомобилях, у которых стоит атермальное лобовое стекло или стекло с подогревом, так как данные стекла ухудшают прием сигнала от радара.
Дисплей с блоком управления устанавливается в салоне в удобном месте.
Поддержка диапазона K
Возможность принимать излучения радара, работающего в диапазоне K (частота 24050—24250 МГц).
Это относительно новый частотный диапазон. Подавляющее число российских дорожных радаров работает в диапазоне K.
Поддержка диапазона X
Возможность принимать излучение радара, работающего в диапазоне X (несущие частоты 10500—10550 МГц ).
Данный диапазон частот изначально использовался в локационном оборудовании, поэтому на этой частоте было создано большое количество отечественных и импортных дорожных радаров.
Однако в настоящее время оборудование, работающее в таком диапазоне, считается морально устаревшим и постепенно вытесняется более быстродействующими современными радарами, функционирующими на других частотах.
Поддержка диапазона Ka
Возможность принимать излучения радара, работающего в диапазоне Ka (несущие частоты 33400-36000 МГц).
Это сравнительно новый частотный диапазон. Высокая частота позволяет увеличивать дальность обнаружения до 1.5 км и сокращать время определения расстояния. Диапазон Ка широко используется в радарах в США и некоторых других странах. В России и странах СНГ данный диапазон не используется в дорожных радарах, однако эти частоты задействованы в радиоизмерительной аппаратуре и военной технике (по этой причине использование данного диапазона для измерения скорости в ближайшие годы не планируется), поэтому в этом диапазоне возможны ложные срабатывания радар-детектора.
Если Вы не планируете выезжать за пределы России и стран СНГ, лучше выбирайте модели, не поддерживающие данный диапазон или модели с возможностью его отключения, с целью сокращения ложных срабатываний. Смотрите параметр «Отключение отдельных диапазонов».
Поддержка диапазона Ku
Возможность принимать излучение радаров, работающих в диапазоне Ku (несущая частота 13450 МГц).
В России и странах СНГ не используются радары, работающие на данной частоте, однако в европейских странах значительная часть дорожных радаров задействует именно этот частотный диапазон.
Если Вы не планируете выезжать за пределы России и стран СНГ, лучше выбирайте модели, не поддерживающие данный диапазон или модели с возможностью его отключения, с целью сокращения ложных срабатываний. Смотрите параметр «Отключение отдельных диапазонов».
Отключение отдельных диапазонов
Возможность отключать информирование по отдельным частотным диапазонам.
Если водитель уверен, что в данной местности дорожные радары не работают в определенных частотных диапазонах, то в некоторых моделях радар-детекторов их можно исключать из проверки с целью минимазации ложных срабатываний.
Например, на территории России и СНГ можно смело отключать диапазоны Ka и Ku, так как эти диапазоны не используется в российских дорожных радарах.
Поддержка Ultra-X
Возможность детектирования радаров в режиме Ultra-X.
Современные дорожные радары используют импульсный режим определения скорости. Радар посылает серию сверхкоротких импульсов в течение 0.3—0.4 с. Старые модели радар-детекторов не могут распознавать импульсное излучение радара, считая его помехой.
Современные модели радар-детекторов способны обнаруживать импульсное излучение радара. Для этого производители используют специальные алгоритмы собственной разработки.
Ultra-X — это общее название режима распознавания импульсного излучения, исходящего от радара в диапазоне X (см.
«Диапазон X»).
В настоящее время радары, работающие на частоте диапазона X, как с непрерывным, так и с импульсным (Ultra-X) режимами, считаются устаревшими и постепенно заменяются более современными радарами, функционирующими на других частотах. На территории России радары типа «Сокол «, работающие в X-диапазоне, встречаются довольно редко, но до сих пор широко распространены на территории стран СНГ, прежде всего Белоруссии и Украины.
Поддержка Ultra-K
Возможность детектирования радаров в режиме Ultra-K.
Современные дорожные радары используют импульсный режим определения скорости. Радар посылает серию сверхкоротких импульсов в течение 0.3—0.4 с. Старые модели радар-детекторов не могут распознавать импульсное излучение радара, считая его помехой.
Современные модели радар-детекторов способны обнаруживать импульсное излучение, исходящее от радара. Для этого производители используют специальные алгоритмы собственной разработки.
Ultra-K — это общее название режима распознавания импульсного излучения, исходящего от радара в диапазоне K (см. «Диапазон K»). Примеры таких радаров: «Беркут «, «Искра-1 «.
Поддержка Ultra-Ka
Возможность детектирования радаров в режиме Ultra-Ka.
Современные дорожные радары используют импульсный режим определения скорости. Радар посылает серию сверхкоротких импульсов в течение 0.3—0.4 с. Старые модели радар-детекторов не могут распознавать импульсное излучение радара, считая его помехой.
Современные модели радар-детекторов способны обнаруживать импульсное излучение радара. Для этого производители используют специальные алгоритмы собственной разработки.
Ultra-Ka — это общее название режима распознавания импульсного излучения, исходящего от радара в диапазоне Ka. Для России и стран СНГ поддержка Ultra-Ka неважна, так как нет работающих радаров в Ka-диапазоне (см. «Диапазон Ka»).
Поддержка POP
Возможность определения сигналов дорожных радаров, работающих в режиме POP.
POP — это название сертифицированного американского стандарта сверхбыстрого импульсного режима работы полицейского радара (обычно задействуются диапазоны K и Ka). Для измерения скорости используется всего один короткий импульс длительностью 0.067 с. Старые модели радар-детекторов не способны обнаруживать радары в этом режиме.
В России и странах СНГ поддержка режима POP необходима для распознавания сигнала, исходящего от импульсных радаров типа «Искра-1» и «Беркут «.
Поддержка Instant-On
Возможность определения сигналов дорожных радаров, работающих в режиме Instant-On.
Instant-On («мгновенное включение») — это вариант работы радара, при котором в дежурном режиме не происходит излучения радиосигнала, и радар невидим для радар-детектора. Излучение сигнала происходит только при измерении скорости автомобиля, причем на измерение скорости обычно уходит не более одной секунды. Режим Instant-On используется практически во всех ручных дорожных радарах.
Старые модели радар-детекторов не способны реагировать на радары, работающие в этом режиме, воспринимают их как помехи.
Детектор лазерного радара (лидара)
Возможность обнаруживать лазерные радары (лидары).
Среди современных полицейских радаров есть модели, которые используют лазерное излучение для определения скорости автомобиля, на сегодняшний момент известно о 2-х таких радарах: «Лисд-2 » и «Амата «. Наличие приемника излучения лазера позволяет радар-детектору (антрадару) обнаруживать такие радары.
Большинство современных радар-детекторов способны детектировать лазерные радары, но немногие из них могут это делать на достаточном расстоянии и без сбоев.
Смотрите параметр «Качество обнаружения лазерных радаров (по 10-бальной шкале». Чем выше уровень, тем качественнее обнаружение. Следует отметить, что даже при показателе «10» радар-детектор сможет детектировать лазерный радар на достаточном расстоянии максимум в 98% случаев.
Ни один антирарад не дает 100% защиты от лазера в каждом конкретном случае.
Угол обзора лазерного детектора
Величина угла, в пределах которого приемник лазерного излучения может распознавать сигнал, исходящий от лазера.
Среди современных полицейских радаров существуют модели, которые используют лазерное излучение для определения скорости автомобиля — лазерные радары (лидары) «Лисд-2 » и «Амата «. Для обнаружения таких радаров радар-детекторы оснащаются приемниками лазерного излучения.
Угол, в пределах которого радар-детектор принимает лазерное излучение, обычно составляет 180° или 360°. При 180° устройство может обнаруживать лазерные радары, находящиеся только перед автомобилем. Угол 360° позволяет обнаруживать радары, расположенные не только перед автомобилем, но и позади него.
Режимы фильтрации помех
В некоторых моделях радар-детекторов с целью оптимальной работы приемника и уменьшения ложных срабатываний используются электронные фильтры, которые предназначены для удаления помех из полезного сигнала.
К примеру, источниками таких помех могут служить другие радар-детекторы, а также датчики движения, которыми оснащены автоматические двери и другие электронные устройства, работающие в том же диапазоне, что и дорожные радары.
Наличие нескольких переключаемых фильтров позволяет более точно настраивать радар-детектор и минимизирует ложные срабатывания.
Режимы «Город»
Принцип работы радар-детекторов основан на приеме высокочастотного электромагнитного излучения радара. Помимо полезного сигнала, в приемник радар-детектора попадают различные помехи — электромагнитные излучения, возникающие от других источников. Уровни помех на открытой трассе и в пределах города существенно различаются. В городе значительно больше источников высокочастотного радиоизлучения и, соответственно, выше уровень помех. Чтобы снизить вероятность ложного срабатывания, у многих радар-детекторов предусмотрен режим «Город». В этом режиме снижается чувствительность приемника, и радар-детектор оптимизирует свою работу, с учетом высокого уровня побочного радиоизлучения.
Для более точной настройки радар-детектора в некоторых моделях предусмотрено несколько режимов «Город», например «Город 1», «Город 2», «Город 3». Режимы обычно различаются уровнем чувствительности приемника, используемыми фильтрами, а также наличием или отсутствием некоторых диапазонов.
Режимы «Трасса»
Для работы в различных условиях (в первую очередь по уровню электромагнитных помех) у многих радар-детекторов предусмотрено несколько режимов: «Город», «Трасса», «Авто».
Режим «Трасса» подразумевает, что автомобиль находится вдалеке от города и индустриальных помех. В этом режиме увеличивается чувствительность приемника, что позволяет обнаруживать радар на большем расстоянии, не увеличивая при этом количество ложных срабатываний.
Для более точной настройки радар-детектора в некоторых моделях предусмотрено несколько режимов «Трасса», например «Трасса 1», «Трасса 2». Режимы обычно различаются уровнем чувствительности приемника, используемыми фильтрами, а также наличием или отсутствием некоторых диапазонов.
Режим «Промзона»
Для работы в различных условиях (в первую очередь по уровню электромагнитных помех) у многих радар-детекторов предусмотрено несколько режимов, в том числе иногда встречающийся «Промзона».
Режим «Промзона» подразумевает, что автомобиль находится вблизи промышленных сооружений, где наблюдается высокий уровень радиопомех. В этом режиме чувствительность приемника становится минимальной, что позволяет минимизировать количество ложных срабатываний.
Режим «Авто»
Для работы в различных условиях (в первую очередь по уровню электромагнитных помех) у многих радар-детекторов предусмотрено несколько режимов работы, например: «Город», «Трасса», «Авто».
В режиме «Авто» радар-детектор самостоятельно выбирает оптимальный режим работы приемника: уровень чувствительности, набор подключенных фильтров.
Количество уровней чувствительности. Регулировка чувствительности.
Число уровней чувствительности приемника радар-детектора.
Для адаптации к различным условиям работы во многих моделях радар-детекторов предусмотрена возможность менять уровень чувствительности приемника. В городе или вблизи промышленных сооружений, где наблюдается высокий уровень радиопомех, рекомендуется понижать уровень чувствительности. Вдали от города, наоборот, имеет смысл повышать чувствительность приемника. Это способствует надежности определения радара и увеличивает расстояние до радара, на котором срабатывает сигнал радар-детектора. В моделях премиум-класса, оснащенных режимами «Город», «Трасса», «Фильтрация помех», выбор чувствительности может осуществляться автоматически в зависимости от выбранного режима.
Регулировка громкости
Возможность регулировать громкость звуковых сигналов.
Практически во всех моделях радар-детекторов предусмотрено звуковое сопровождение. При приближении к радару устройство информирует об этом с помощью звукового сигнала. Регулировка громкости позволяет выбирать оптимальный уровень звука.
Отключение (ослабление) звука.
Наличие у радар-детектора режима «Mute».
Режим «Mute» подразумевает сильное ослабление или полное отключение звука у динамика радар-детектора. Этот режим может быть полезен при разговоре по телефону в режиме громкой связи или в других случаях, когда требуется тишина в салоне автомобиля. При полностью отключенном звуке о приближающемся радаре можно узнать по миганию светодиодов или информации на дисплее радар-детектора.
Отображение информации
Тип устройства для отображения информации.
Световую индикацию радар-детектров (антирадаров) можно условно разделить на несколько типов: светодиодный дисплей, символьный дисплей, ЖК-дисплей.
В простых бюджетных моделях, как правило, применяется простой светодиодный дисплей или светодиодные индикаторы. Отдельный светодиод подсвечивает надпись или графический символ, соответствующие тому или иному режиму работы. Такое решение позволяет упростить конструкцию устройства и снизить ее стоимость.
Символьный дисплей состоит из отдельных точек или сегментов, что позволяет отображать различные надписи из символов и цифр. Такой экран способен выдавать более детальные и информативные сообщения.
ЖК-дисплей обычно может выводить не только отдельные символы, но и различную графическую информацию.
Регулировка яркости
Возможность регулировать яркость свечения экрана.
Во многих моделях радар-детекторов предусмотрена регулировка яркости экрана, что позволяет выбирать оптимальный режим с учетом времени суток и уровня освещенности салона автомобиля.
Приемник сигнала (радиоканал)
Тип приемника радиосигнала.
Различают два типа приемников радиосигнала — приемник прямого усиления и приемник на основе супергетеродина.
Приемник прямого усиления имеет простую схему и низкую стоимость. Такой приемник обладает низкой чувствительностью, но благодаря этому он менее подвержен влиянию помех.
При работе приемника прямого усиления не возникает дополнительного излучения генератора, что является плюсом в странах, где использование радар-детекторов запрещено, так как его невозможно обнаружить системами VG-2 и Spectre.
В приемнике, построенном на основе супергетеродина, после приема сигнала происходит преобразование входного сигнала в сигнал промежуточной частоты, после чего идет его дальнейшее усиление. Такая схема обладает высокой чувствительностью и хорошей избирательностью. При работе супергетеродина происходит излучение радиоволн на определенной частоте, которое может быть выявлено специальным приемником, что используется полицией в странах, в которых запрещено применение радар-детекторов. Чтобы скрыть радар-детектор от полицейских пеленгаторов, в нем предусмотрены соответствующие функции (подробнее см. «Защита от обнаружения системами VG-2», «Защита от обнаружения системами Spectre»).
Подавляющее большинство современных радар-детекторов используют приемник радиосигнала на базе супергетеродина, тогда как приемники прямого усиления применяются в отдельных бюджетных моделях, как правило устаревших.
Приемник сигнала (канал лазера)
Тип приемника лазерного сигнала. В большинстве моделей радар-детекторов, адаптированных для России, установлен оптический приемник импульсных сигналов лазера, способный обнаруживать лазерные радары (лидары) «Лисд-2 » и «Амата «.
Защита от обнаружения системами Spectre
В некоторых штатах США и в ряде европейских стран запрещено использование радар-детекторов. Для их обнаружения дорожная полиция использует специализированные пеленгаторы, улавливающие радиоизлучение, которое возникает при работе приемника-супергетеродина, установленного на радар-детекторе.
Spectre — это название одной из систем пеленгации радар-детекторов, которая по принципу работы аналогична VG-2 (см. «Защита от обнаружения системами VG-2»), но отличается улучшенной системой приема радиосигнала. Защита от Spectre происходит следующим образом: при обнаружении излучения, исходящего от устройства Spectre, радар-детектор отключает супергетеродинный приемник, что делает его невидимым для пеленгатора.
Встроенная защита от систем Spectre не гарантирует 100% защиты от обнаружения. Использование радар-детектора в странах, где это запрещено, является нарушением закона.
На территории России, Украины и Беларуси нет запрета на использование радар-детекторов. Функцию защиты от Spectre желательно отключать, так как при случайном срабатывании этой защиты приемник радар-детектора на некоторое время отключается и не может принимать сигналы дорожных радаров.
Защита от обнаружения системами VG-2
В некоторых штатах США и в ряде европейских стран запрещено использование радар-детекторов. Для их обнаружения дорожная полиция использует специализированные пеленгаторы, улавливающие радиоизлучение, которое возникает при работе приемника-супергетеродина, установленного на радар-детекторе.
VG-2 — это название одной из систем пеленгации радар-детекторов.
Защита от VG-2 происходит следующим образом: при обнаружении излучения, исходящего от устройства VG-2, радар-детектор отключает супергетеродинный приемник, что делает его невидимым для пеленгатора.
Встроенная защита от систем VG-2 не гарантирует 100% защиты от обнаружения. Использование радар-детектора в странах, где это запрещено, является нарушением закона.
На территории России, Украины и Беларуси нет запрета на использование радар-детекторов. Функцию защиты от VG-2 желательно отключать, так как при случайном срабатывании этой защиты приемник радар-детектора на некоторое время отключается и не может принимать сигналы дорожных радаров.
Память настроек
Возможность сохранения в энергонезависимой памяти устройства настроек нескольких параметров радар-детектора.
Все сохраненные настройки (уровень громкости, уровень яркости дисплея, выбранный режим работы приемника и т. д.) остаются в памяти и выставляются автоматически после включения радар-детектора.
Энергосбережение
Наличие функции энергосбережения.
Для того чтобы предотвратить возможную разрядку автомобильного аккумулятора, у радар-детектора предусмотрен специальный режим энергосбережения.
В этом режиме радар-детектор отключается через определенное время (обычно через 3—4 часа), если за этот период пользователь ни разу не нажимает на одну из кнопок устройства. Этот режим позволяет не беспокоиться об отключении радар-детектора после постановки машины на стоянку.
Электронный компас
Наличие встроенного компаса.
Электронный компас в радар-детекторе использует магнитное поле земли и отображает направление на стороны света.
Обычно отображается восемь точек (Север, Северо-восток, Восток, Юго-восток и т. д.).
Потребляемый ток
Величина тока, потребляемого радар-детекторами (от 70 до 425 мА).
Большинство радар-детекторов потребляют ток в пределах 100—250 мА, что не является серьезной нагрузкой для электрогенератора автомобиля. В любом случае, чем меньше тока потребляет устройство, тем меньшую нагрузку испытывает электросистема автомобиля.
Максимальная и минимальная рабочая температура
Максимальная и минимальная температура, при которой радар-детектор сохраняет работоспособность.
Для автомобильных радар-детекторов важен широкий температурный диапазон. При нахождении под лобовым стеклом это устройство может нагреваться до высоких температур и, наоборот, зимой температура воздуха в салоне во время длительной стоянки может опускаться до очень низких температур.
Обнаружили ошибку? Пожалуйста, сообщите, написав на e-mail: [email protected]
Радар-детектор Стрелка 01 СТ — Quarta Embedded
Радар-детектор Стрелка 01 СТ
Ситуация
Количество правонарушений и ДТП в Москве и регионах неизменно растет с каждым годом. Главное управление ГИБДД обеспокоилось созданием универсальной системы, способной не только отслеживать большое количество правонарушений и ситуацию на дорогах, но и оперативно задавать поиск транспортного средства по номеру.
Решение
Одним из самых совершенных видео радаров на службе у ГИБДД, несомненно, является стационарный радарный комплекс ККДДАС СТРЕЛКА 01 СТ.
До недавних пор этот радар использовался исключительно в военной авиации, где служил для скоростного и незаметного перехвата военных целей, и где его не мог обнаружить ни один антирадарный детектор.
Новейший полицейский комплекс ККДДАС оснащен уникальной камерой видеофиксации, способной отследить нарушение на расстоянии до 1 километра. Это происходит тогда, когда водитель не может увидеть СТРЕЛКУ, а значит, у него не остается возможностей избежать ответственности за нарушение.
При этом автоматизированный стационарный прибор в отличие от других радаров отслеживает не один автомобиль-нарушитель, а весь транспортный поток сразу, обрабатывая одновременно весь участок дорожного полотна в пределах до 1 км.
Принцип действия:
1. Импульсный видео радар излучает импульсы, распространяемые по всему дорожному полотну.
2. Сигнал, отраженный от автомобилей, находящихся на расстоянии 1000 м, поступает в блок быстрого преобразования, где формируются данные о скорости и дальности транспортного средства.
3. Одновременно телевизионная цифровая камера, которой оснащен радарный комплекс 01 СТ, передает свой сигнал программе распознавания образов, после чего она выделяет движущиеся автомобили и вычисляет их координаты, строит траекторию движения и определяет приблизительную скорость.
4. Данные радара и анализатора передаются в программу взаимной корреляции, которая соотносит эти показатели, после чего определяются автомобили, превышающие скорость, и при их приближении на расстояние 50 м, производится их фотосъемка.
При этом радарный видео комплекс ККДДАС Стрелка 01СТ позволяет анализировать ситуацию при любых погодных условиях (он способен работать при температуре от -40 и до +60 градусов) а также выдерживать 98%-ную влажность. Кроме того, прибор не поддается механическим ударам, поскольку выполняется в антивандальном корпусе.
В качестве операционной системы была выбрана Windows Embedded Standard 2009, которая позволила использовать всю простоту и надежность ОС Windows XP.
Кроме того, так как время отклика достаточно мало (несколько мкс), чтобы успевать отслеживать и передавать все данные, то можно с уверенностью сказать, что компании-интегратор удалось реализовать систему реального времени. Использование Standard 2009 упростило работу с прикладным ПО и достаточно легко позволило интегрировать комплекс в существующую IT инфраструктуру ГИБДД.
Операционная система XP Embedded уже давно зарекомендовала себя, как надежная отказоустойчивая система, позволяющая в короткие сроки разрабатывать устройства и вводить их в эксплуатацию. Windows Embedded Standard 2009, основываясь на платформе Windows XP SP3, поддерживает большинство сетевых технологий, необходимых современным устройствам, и позволяет достаточно легко подключаться к корпоративным серверам для централизованной передачи и обработки данных.
Результаты внедрения
На данный момент стационарный радарный комплекс ККДДАС СТРЕЛКА 01 СТ внедрен в Москве и Московской области и превышает количество более 2000 шт.
Сотрудники ГИБДД и ДПС считают этот видео радар одним из самых эффективных и это не удивительно: камера-детектор СТРЕЛКА СТ 01 обладает отличными показателями работы, среди которых можно выделить способность:
- распознавать нарушения ПДД транспортными средствами на расстоянии до 1000 м,
- измерять скорости на минимальной дальности 50 м и с точностью до 2 км/ч,
- распознавать большой диапазон скоростей (детектор ККДДАС различает их в диапазоне от 5 до 180 км/ч),
- производить камерой видеофиксацию движения автосредств со скоростью как минимум 12 кадров в секунду,
- автоматически выделять объекты, движущиеся с нарушением скорости,
- автоматически выдавать команды на обнаружение и распознавание по видео номера транспортного средства, находящегося на расстоянии 50 м).
Ожидается, что в дальнейшем данные радарные комплексы появятся и в других регионах России.
Как работают приложения-антирадары семейства Стрелка
Для начала необходимо загрузить базу объектов, и периодически (раз в несколько дней) ее обновлять.
Затем садитесь в машину, запускаете программу, нажимаете кнопку Старт и дожидаетесь сигнала. В этот момент программа может попросить вас включить геолокацию (GPS или местоположение).
В процессе движения приложение отслеживает объекты (камеры, радары, посты, и т.п.), попадающие в сектор по ходу движения (как на рисунке), выясняет тип объекта (камера, пост, неровность…), считывает установленные вами настройки по этому типу и выдает уведомление. (подробнее про обнаружение, лучи, GPS и т.п. рекомендуем прочитать здесь )
Уведомление состоит из:
1. Визуальной части (окно)
2. Звука
3. Голосовой фразы
4. Бипера.
5. Вибрации.
Приложение понимает камеры, фотографирующие задний номер (говорит «…в спину»), камеры расположенные на параллельных дорогах (говорит «…на шоссе» или «…на дублере»), камеры измеряющие несколько правонарушений (говорит «…и комплекс контроля»)
Каждая из составляющих детально настраивается.
В зависимости от типа объекта может выдаваться от одного до трех таких уведомлений, каждое из которых настраивается отдельно.
Принцип работы программы Стрелка при движении на камеру.
При достижении установленной в настройках дистанции до радара срабатывает первое уведомление. В зависимости от настроек проигрывается выбранный звук и голосовая фраза «Внимание-Объект-Расстояние-в метрах-Ограничение-Скорости». Далее об объекте напоминает бипер, для которого можно настроить частоту и скважность (длительности сигнала и паузы).
Далее эта последовательность повтряется для каждого из уведомлений (если их несколько для данного типа объектов).
Например, если первое уведомление установлено на 1600м, второе на 750, третье на 300, то картинка будет такая:
Если вы полностью выключаете одну из дистанций, то уведомление выдано не будет и бипер на этой дистанции также не будет работать. На рисунке ниже выключено второе уведомление.
Особенности
А) Если по направлению движения находятся несколько объектов, то звуковые уведомления будут выдаваться последовательно.
Например — впереди пост и камера.В этом случае последовательность будет такая: пост1,камера1,камера-бипер, пост2, камера2, камера-бипер, пост3,камера3, камера-бипер
При этом во время работы бипера будет отображаться камера и бипер работать с настройками камеры.
Еще раз на примере (к вопросу о «проглатываниях камер»):
Предположим впереди две камеры и разница между ними как-раз такая-же как разница между первым и вторым предупреждением.
Тогда:
- Идет уведомление о второй камере (например 900м)
- Идет уведомление о первой камере (например 1800м)
- Отображаем вторую с настройками второго уведомления (900…300) с бипером
Это логично, опаснее то ближайшая. Но и о первом объекте предупредить надо, чтобы потом не было желания разгоняться.
B) Ряд объектов имеют «приоритеты». Т.е. если в одной точке находится пост и Стрелка, то первым всегда будет выдаваться уведомление о Стрелке. Приоритеты идут в таком порядке: Стрелки, камеры, камеры общественного транспорта, все остальные объекты.
Так что в первом примере первое уведомление будет о камере.
С) При отсутствии движения все уведомления отключаются. Это логично — вы же не хотите в пробке или на светофоре слушать бесконечное пиканье бипера. Минимальную скорость отключения предупреждений можно установить по каждому из объектов кликнув на слово «Минимальная скорость». По умолчанию — 20кмч (для камер общественного транспорта 5км/ч, для «лежачих полицейских» 10км/ч).
Не рекомендуется ставить это значение меньше 10км/ч, т.к. точность измерения направления движения ухудшается и возможны ложные срабатывания на низких скоростях. На аппаратах с поддержкой двух систем (GPS-ГЛОНАСС) можно ставить вплоть до 5кмч.
D) При изменении направления движения список камер может изменяться и даже пропадать. Это логично, т.к. вы могли повернуть на перпендикулярную улицу и уведомления стали неактуальны. Но возможно это и при перестроениях. Рисунок ниже объясняет суть.
E) Точность определения зависит от ширины сектора обнаружения, который настраивается выбором профилей «Трасса»-«Город»-«Мегаполис».
Чем уже угол — тем меньше ложных срабатываний, но и есть риск пропуска камер. Также в профиле можно менять полностью настройки объектов.
Дополнительные настройки уведомлений
Минимальная скорость — уже описано выше.
Только при превышении — можно задать программе — уведомлять об определенном объекте только в случае превышения скорости (нарушения).
Оптимальные дистанции — устанавливаются кураторами базы в зависимости от дорожных условий. Например: стрелка за поворотом или меряет в населенном пункте, который начинается за 300м.
Для камер контроля полосы общественного транспорта — только по будням.
О настройке приложения Strelka для конкретных платформ читайте в соответствующих разделах:
Почему подводит радар-детектор или как избежать штрафов за превышение скорости? | ARTWAY ELECTRONICS
В отзывах на сайтах интернет-магазинов автоаксессуаров, на автомобильных форумах и на других ресурсах часто можно встретить претензии к радар-детекторам, вовремя не предупредившим владельца о расположенных на их пути комплексах фиксации нарушений скоростного режима.
Одни водители жалуются на то, что «антирадар» сработал слишком поздно, вторые заявляют, что он не сработал вообще, хотя они сами отчетливо видели «камеру», а третьи отмечают, что даже самая современная модель срабатывает не на все «радары».
Главным виновником в подобных ситуациях обычно объявляется конкретная модель устройства, которая не работает должным образом. Реальной же причиной того, что радар-детектор не спас от штрафа, в большинстве случаев является незнание принципа его работы, а также особенностей технических средств, применяемых ГИБДД.В этой статье мы расскажем, как сократить риск неприятных последствий после встречи с ними до минимума.
Типы и особенности средств контроля скорости
Все используемые технические средства фиксации нарушений скоростного режима можно разделить на три типа: радарные, лазерные (оптические) и безрадарные. Первые определяют скорость движения автомобиля по разности частоты (или длины волны) излучаемого и отраженного от объекта радиосигнала.
Вторые используют аналогичный принцип, с той лишь разницей, что роль радиосигнала играет импульсный оптический лазерный луч. Третьи определяют скорость на основании времени прохождения автомобилем определенного участка.
Устройство и принцип действия радара-детектора
Радар-детектор благодаря встроенной рупорной антенне, принимающей радиосигналы определенного диапазона, и линзам, улавливающим излучение лазера, позволяет на расстоянии идентифицировать работающие средства фиксации нарушений первых двух типов. Принятый сигнал обрабатывается процессором по определенному алгоритму с целью исключения ложных срабатываний.В случае соответствия сигнала определенным критериям,информация о радаре и расстоянии до него выводится в доступной для восприятия водителем форме – графической (световые индикаторы или дисплей) и звуковой(голос или тоновый сигнал).
Наиболее продвинутые модели оснащаются GPS-модулем и программным обеспечением, позволяющим анализировать местоположение автомобиля и сравнивать его с имеющейся в базе данных информацией о местах расположения стационарных и мобильных средств фиксации нарушений.
Факторы, влияющие на дальность действия радар-детектора и вероятность его срабатывания:
1.Тип и модель средства фиксации нарушений
На данный момент в России наиболее распространены радарные комплексы фиксации нарушений или просто радары. Наиболее популярные модели – КРИС-П, АРЕНА,КОРДОН, КРЕЧЕТ, мультирадар («РОБОТ») и СТРЕЛКА-СТ.
Первые три модели в стандартной ситуации (см. ниже) легко определяются большинством радаров-детекторов на большом расстоянии благодаря мощному сигналу.
| Крис П | Арена | Кордон |
Последние три относятся к категории «малошумных», и поэтому даже качественные «антирадары» определяют их нередко только за 200–300 метров, а иные «не видят» вовсе.
| Кречет | Робот | Стрелка СТ |
Наиболее сложным для идентификации является мультирадар, также известный как РОБОТ.
В то же время его легко заметить визуально, благодаря внушительным габаритам. Опасность СТРЕЛКИ заключается в способности слежения за автомобилем-нарушителем на расстоянии до 400 м, тогда как остальные измеряют скорость движения непосредственно перед съемкой.
Амата
ЛИСД
Самыми популярными лазерными средствами фиксации нарушений являются ЛИСД и АМАТА. Первое внешне напоминает большую видеокамеру с двумя объективами, а второе – бинокль. Преимуществом этих комплексов, обычно используемых инспекторами ГИБДД в ручном режиме, является внезапность.
Луч лазера посылается после нажатия на кнопку и мгновенно замеряет скорость движущегося объекта. Радар-детектор при этом обычно срабатывает, но это уже не имеет значения, так как нарушение уже зафиксировано. Засечь оптические радары и избежать штрафа реально, лишь двигаясь в потоке – в этом случае луч может отразиться от другого автомобиля, либо визуально – увидев подозрительный объект на обочине.
Безрадарные комплексы системы «Автодория» радар-детектор засечь не может в принципе, так как они не излучают никаких радио- или оптических сигналов. Предупредить о них может только оснащенный модулем GPS «антирадар» или навигатор.
Вывод: максимально сократить риск штрафа позволяют чувствительные радары-детекторы с GPS модулем и обновляемой базой данных. Полагаться только на улавливаемые сигналы можно не всегда. При наличии обеих функций «антирадар» в большинстве случаев успевает вовремя предупредить о вероятной опасности.
2. Местоположение комплекса фиксации нарушений
Обмануть радар-детектор можно и при помощи нестандартного размещения средств фиксации нарушений. Значение имеет направление, угол поворота к дороге и высота (расстояние от дорожного полотна до «камеры»). Стационарные комплексы обычно размещаются на специальных фермах над дорогой, на мостах, путепроводах, столбах и других подходящих для этой цели сооружениях. Мобильные (они же треноги)чаще стоят на разделительной полосе или на обочине (за автомобилем, за деревом, в кустах и т.д.) и расположены под углом к дороге.
Радар может быть направлен как в сторону потока, так и в направлении его движения (в данном случае на фото попадает задняя часть автомобиля).
Рассмотрим несколько примеров.
Стандартная (самая распространенная) ситуация показана на рисунке 1.
Стационарный комплекс фиксации нарушений расположен над дорогой и направлен навстречу потоку. В точке 1 сигнал от «камеры» отсутствует, поэтому радар-детектор «молчит». В точке 2 интенсивность излучения достигает достаточной для срабатывания отметки, и устройство оповещает об этом владельца. У последнего есть некоторое время на то, чтобы снизить скорость, так как замер её производится в точке 3. В точке 4 сигнал всё ещё улавливается радар-детектором, однако опасность фиксации нарушения уже миновала.
Работа стационарного комплекса «в спину».
В данном случае камера расположена по ходу движения, поэтому дистанция срабатывания (Dср) меньше, чем в первой ситуации, однако у водителя всё же есть возможность притормозить до попадания в точку замера, которая находится уже после конструкции с камерой.
Радар-детектор будет улавливать сигнал ещё некоторое время после проезда этой точки.
Радар на земле
В этой ситуации мобильный комплекс расположен на треноге на расстоянии около 1 м от земли на обочине под углом к дороге и навстречу потоку. Точка срабатывания в этом случае ещё ближе к точке замера. Ещё более неприятной разновидностью данного случая может быть радар, направленный по ходу движения. В этом случае вовремя предупредить об опасности может только чувствительный радар-детектор.
Вывод: лучше всего определяются радары, направленные в сторону потока и расположенные параллельно дороге на большой высоте, хуже всего – находящиеся близко к земле и направленные «в спину» под углом.
3. Рельеф местности и наличие препятствий
Рельеф может сыграть как в пользу автовладельца, так и против него.
В данном случае радар-детектор поймал сигнал комплекса фиксации на достаточно большом расстоянии, однако после этого автомобиль попал в «мертвую зону» и оповещение временно отключилось.
После выезда из ложбины транспортное средство оказалось сразу в точке замера скорости.
В этой ситуации дальность срабатывания радара будет меньше из-за небольшой протяженности прямого участка перед комплексом фиксации.
Похожая ситуация может сложиться в том случае, если комплекс фиксации нарушений расположен за поворотом и прямую видимость закрывает какой-нибудь объект или объекты (здания, деревья, горы и т.п.). По этой причине расстояние от точки срабатывания до точки замера минимальное.
Вывод: приближаясь к подозрительным и плохо просматриваемым участкам дороги, снижайте скорость, особенно если радар-детектор подает неуверенные сигналы об опасности или в базе данных есть информация о стационарной камере или полицейской засаде в этой точке.
4. Скорость движения автомобиля
На обработку сигнала радар-детектору требуется некоторое время. Когда счет идет на секунды, этот параметр может иметь решающее значение.
Также следует учитывать, что чем выше скорость движения автомобиля, тем быстрее он пройдет расстояние от точки срабатывания до точки замера, которое в некоторых случаях составляет несколько десятков метров.
Вывод: скорость движения должна позволять вам своевременно отреагировать на оповещение радар-детектора, не прибегая к резкому торможению.
5. Отсутствие сигнала радара (безрадарные комплексы фиксации нарушений или муляжи)
Основным отличием безрадарных комплексов фиксации нарушений является отсутствие какого-либо излучаемого сигнала. Замер скорости в данном случае производится путем «отсечки», то есть фиксации парой камер местоположения одного и того же транспортного средства на различных участках дороги и времени нахождения его в этих точках. Если разница во времени окажется меньше периода, за который можно проехать данную дистанцию его с разрешенной скоростью – автовладельцу придет «письмо счастья».
Наглядно работа комплекса «Автодория» показана на рисунке.
Если радар-детектор не сработал на стационарную или мобильную камеру, это может также означать, что перед вами муляж, то есть нерабочая,пришедшая в негодность камера, просто похожая на неё коробка или плакат. Такие «обманки» часто устанавливают на опасных участках, тем самым заставляя водителей соблюдать скоростной режим. Иногда их можно отличить визуально, но лучше всё же положиться на хороший радар-детектор.
Вывод: так как безрадарные камеры не излучают сигналов, то никакой радар-детектор,оснащенный лишь антенной и линзой, в том числе самый современный и дорогой, идентифицировать их не может. Единственным исключением является радар-детектор с GPS-приемником. Он способен определять местоположение автомобиля и сравнивать его с базой данных о расположении комплексов «Автодория», на основании которых оповещает водителя о приближении к опасному участку. Он же позволит отличить безрадарные комплексы от муляжей – последние в базу, как правило, не вносят.
6. Чувствительность радар-детектора
Большинство современных моделей радар-детекторов позволяют устанавливать разный уровень чувствительности. Это связано прежде всего с большим количеством источников помех (радиопередающих устройств, датчиков движения и т.д.) в населенных пунктах, которые увеличивают число ложных срабатываний. Режимы предназначенные для города использовать на трассе нежелательно, так как это существенно сокращает дистанцию срабатывания и не позволяет вовремя снизить скорость.
Вывод: при использовании радар-детектора необходимо выбирать режим в соответствии с окружающей обстановкой, а также скоростью движения.
7. Актуальность баз данных о камерах
Данный пункт актуален для радар-детекторов с GPS-модулем и обновляемыми базами данных о местоположении стационарных и мобильных камер. Последние необходимо обновлять хотя бы раз в месяц, так как количество комплексов видеофиксации нарушений постоянно увеличивается, а в некоторых случаях меняется их дислокация.
Вывод: актуальные базы данных сокращают риск получения штрафов при проезде по участкам, скорость на которых контролируется безрадарными комплексами или малошумными радарами.
Базы камер регулярно обновляются с помощью партнерского сервиса mapcam.info
В данном материале описаны наиболее распространенные ситуации, а также особенности применения и работы самых популярных средств фиксации нарушений и общие принципы их идентификации. Изучение данной информации и следование советам позволит повысить эффективность использования радар-детектора. В то же время следует понимать, что все возможные случаи описать невозможно, а технические средства, используемые ГИБДД, постоянно совершенствуются, поэтому небольшая вероятность получения штрафа за превышение скорости всё же сохраняется.
При написании статьи были использованы материалы с ресурса
https://www.drive2.ru/b/1703981/
Радар-детектор против «Стрелки» — как работает, как выбрать хороший, отзывы.
С появлением на дорогах радара «Стрелка-01-СТ», «Стрелка-01-СТР» и «Стрелка-01-СТМ» количество штрафов возросло в десятки, а то и в сотни раз. Причем штрафы эти выписывались не только за превышение скорости, но и за такие серьезные и не очень нарушения ПДД, как выезд на встречную полосу, проезд на красный свет светофора, пересечение двойной сплошной и пр. Так как же работает этот радарный комплекс, что обозначают окончания в названиях модификаций и, самое главное, какой радар-детектор (или, в народе, антирадар) будет эффективен против Стрелки? Давайте разбираться.
Что из себя представляет радар «Стрелка»?
Совсем недавно о принципе работы Стрелки знали только служащие военно-воздушных сил. Эта технология, которая впоследствии благополучно перекочевала в органы охраны правопорядка на дорогах, служила для очень быстрого и практически невидимого для детекторов перехвата военных целей. Но уже в начале 2000-х годов российские инженеры из компании «Системы передовых технологий», что в Нижнем Новгороде, на основе этих принципов разработали радар ККДДАС «СТРЕЛКА СТ» и теперь он является одним из лучших среди своих собратьев.
Как же работает этот чудо-радар и чем отличается от своих простых аналогов?
- Несмотря на то, что Стрелка использует привычный для всех К-диапазон, излучаемые импульсы настолько короткие (30 нс), что детекторы, существующие на момент появления на дороге первого такого радара, не видели его даже в упор.
- Расстояние измерения скоростей составляет от 1000 до 50 м.
Если Стрелка засекла нарушителя за 1 км до своего расположения, то дальше снижать скорость нет смысла. Процесс уже запущен — блоку управления радаром автоматически дана команда зафиксировать нарушителя.
- Автоматическая фиксация правонарушителей — это уже следующая особенность радара ККДДАС «СТРЕЛКА СТ». Комплекс включает в себя видеокамеру, которая благодаря программе распознавания образов, может выделять нужный автомобиль из общего потока. Далее, при приближении транспортного средства к радару на расстояние около 50 м, видеокамера его снимает, конечно же, в хорошем разрешении – достаточном для определения номерных знаков.
Полученная фотография поступает в центр оперативного контроля, где и выписывается «письмо счастья» любителю скорости. - Как уже говорилось, благодаря дополнительному программному обеспечению, Стрелка может фиксировать и другие нарушения ПДД (если вы проехали на запрещающий сигнал светофора, не пропустили пешехода, развернулись в неположенном месте, выехали на полосу движения, предназначенную для общественного транспорта, то можете искать штрафную квитанцию у себя в почтовом ящике).
Полученная фотография поступает в центр оперативного контроля, где и выписывается «письмо счастья» любителю скорости.Согласитесь, такие способности впечатляют даже в 21 веке. Добавьте к этому возможность отслеживать сразу 4 полосы движения, диапазон определения скоростей от 5 до 180 км/ч с точностью 2 км\ч, работу в любых погодных условиях, защищенный от механических ударов корпус и вы получите практически идеальный инструмент в руках Госавтоинспекции. Единственный недостаток Стрелки – это ее высокая стоимость. Но, учитывая теперешние размеры штрафов, она довольно быстро себя окупает.
С технологией работы Стрелки немного разобрались, теперь о ее модификациях и типичных местах установки.
Стрелка-01-СТ и Стрелка-01-СТР – это стационарные устройства, которые устанавливаются на опору у проезжей части и передают информацию о нарушениях по оптоволоконной линии и по радиосвязи соответственно. Таким образом, существенных различий для простого водителя между этими радарами нет.
Мобильная версия радара «Стрелка»
Что касается Стрелки-01-СТМ – это мобильный вариант прибора, который обычно размещается на крыше специально переоборудованного автомобиля ДПС.
Устанавливаются же Стрелки обычно на опасных участках дороги — перед крутыми поворотами, на участках с повышенной аварийностью, на оживленных трассах и магистралях и т.д. Правда, довольно часто можно встретить и муляжи радара, и отключенные устройства. Например, в часы пик, в черте города, Стрелку использовать просто нерентабельно из-за большого потока автотранспортных средств.
Хотите знать как избежать штрафов за тонировку? Переходите по ссылке на нашу статью.
Или, если вы хотите переделать свою тонировку по новому ГОСТУ 2014 года, здесь вы найдете все правила.
А тут /avtopravo/strafe/shtrafy-za-ezdu-bez-strakhovki.html вы узнаете о штрафах за езду без страхового полиса.
Принцип работы радар-детектора против «Стрелки»
Во-первых, стоит сразу обозначить – антирадары против Стрелки (как и против любого другого радара), которые часто путают с радар-детекторами, запрещены как в России и Украине, так и большинстве стран мира. Подробнее же о том, чем отличается радар-детектор от антирадара, читайте здесь.
Ну а что касается конкретно радар-детекторов против Стрелки, на сегодняшний день их все можно разделить на 2 группы.
К первой относятся детекторы с интегрированным GPS модулем и базой данных о расположении всех известных стационарных комплексов Стрелка-СТ. Такой прибор определяет местонахождение автомобиля и, при приближении к радарному комплексу, заранее предупреждает водителя о необходимости снизить скорость.
Но, хотя база данных обновляется довольно часто, GPS модуль все-таки бессилен против мобильной версии Стрелки.
Вторая группа – это детекторы с инновационным высокотехнологичным модулем, разработанным специально для улавливания короткоимпульсных сигналов Стрелки. Дорогая платформа и увеличенная рупорная антенна позволяют находить Стрелку даже когда до нее 2 километра на трассе и до 1 километра в городе.
Такие детекторы имеют ряд преимуществ перед детекторами со встроенным GPS и, прежде всего, это возможность обнаружения мобильного радара СТРЕЛКА-01-СМ.
Кроме того, не нужно постоянно поддерживать программное обеспечение и обновлять базу данных. Также такие детекторы не срабатывают на временно отключенные комплексы «Стрелка-01-СТ».
Выбор радар-детектора против «Стрелки» — небольшой тест-обзор
Мы подобрали самые интересные модели радар-детекторов за 2014 год. Наиболее популярные из них представлены ниже.
Cobra RU 955СТ (цена 230$)
По заявленным характеристикам этот радар-детектор обнаруживает Стрелку за 2200 м, при этом подает водителю нарастающий сигнал при приближении к нему.
Кроме того, Cobra RU 955СТ ловит и пока не очень используемый, но перспективный в России диапазон Ka, а также популярный в Европе диапазон Ku, не говоря уже обычных X и K. Детектор также прекрасно справляется и с лазерными радарами.
Отзывы о радар-детекторе Cobra RU 955СТ
Леонид, 26 лет, Краснодар
Плюсы: сегодня пользовался первый день. Обнаружил радары там, где и не думал, что они есть. Стрелки не попадались, но лазеры нашел все.
Минусы: иногда заявляет что нашел диапазон К там, где его и быть не может. Но показывает первую ступень, не выше. Думаю, какие-то помехи. Лечится включением режима город.
В целом штука полезная, не жалею о потраченных деньгах.
Петр, 52 года, Москва
Плюсы: Отличный детектор, на стрелку реагирует как надо – за 100-200 метров до начала видения автомобиля радаром. Нет никаких лишних настроек — город 1/2/3 или трасса 1/2/3. С включением режима «Город» чувствительность на стрелку не снижается.
Ложных срабатываний самый минимум. Думал цена завышенная до того момента, пока не разобрал и не посмотрел внутренности — все сделано очень качественно. Поразило количество электронных компонентов — сложилось впечатление что я приобрел какую-то супер-футуристическую штуку.
Минусы: присоски не очень, нужно приловчиться, чтоб установить. Нужно привыкнуть к оригинальному принципу сработки на камеру.
Street Strom STR-9540EX (цена 280$)
В отличие от предыдущей модели, в этот радар-детектор встроен модуль GPS. Благодаря режиму «Стрелка-Гейгер», на экран детектора выводится примерное расстояние до стационарного радара. Также отлично справляется с импульсными режимами Х и К, видит лазерные радары. Ловит сигналы «Стрелки», «Робота» и других современных измерителей скорости.
Отзывы о радар-детекторе Street Strom STR-9540EX
Михаил, 28 лет, Санкт-Петербург
Плюсы: современный, удобный, эргономичный дизайн.
В городе стрелку видит за 300 м без GPS,за 600-700 м с GPS, на трассе — где-то за 1 км с GPS. Ложников минимум, в режиме город 1 их вообще нет. Я бы сказал, лучший радар-детектор в своем ценовом диапазоне.
Минусы: за 2,5 месяца эксплуатации не нашел
Тимофей, 26 лет, Набережные Челны
Плюсы: находит все что знаю и не знаю. Ложные случаются, но редко, да и после включения режима город 1 орет только когда действительно надо. С GPS удобно ездить по незнакомой местности, особенно где работают КРЕЧЕТы и Одиссеи. Удобные настраиваемые параметры, можно выключать ненужные диапазоны. Есть настраиваемый ограничитель работы по скорости. Обновлять ПО и БД очень просто.
Минусы: иногда зависает – примерно раз в 4 месяца. База GPS не всегда актуальная, хоть и обновляется раз в месяц
SHO-ME G-800 (цена 140$)
Детектор эффективно определяет все известные диапазоны. Предусмотрен трехуровневый фильтр с режимами «Трасса», «Город» и «Авто».
Высокая чувствительность позволяет фактически ловить Стрелку за 1200 м. Есть USB порт и GPS модуль.
Отзывы о радар-детекторе SHO-ME G-800
Александр, 26 лет, Одесса
Плюсы: бесспорным плюсом является соотношение цена/качество. Компактный корпус, высокое качество сборки, удобство в эксплуатации. Скорость, уровень излучения радара, время отображаются на экране. Наличие GPS конечно, ОЧЕНЬ удобно, тем более что производитель еженедельно добавляет новые места расположения радаров и комплексов. Если скорость не превышается, детектор вообще молчит, только на дисплее сообщения выскакивают. Стрелку находит четко. Специально проверял: отключал GPS — детектор уверенно ловил сигналы стрелки за 1100 м.
Минусы: при медленной езде, скорость по GPS определяется с запаздыванием. Не понятно зачем нужна стрелка компаса.
Николай, 28 лет, Киев
Плюсы: удобный, компактный, отличная дальность, не орет в пробках
Минусы: ложники. много. Но, если повозиться с настройками, можно свести к самому минимуму. А еще присоски дешевенькие – пришлось повозиться
Arrowspeed RADAR Хрон для стрельбы из лука от Sports Sensors
НАСТРОЙТЕ СИСТЕМУ BOW & ARROW С СОБСТВЕННЫМ ДАТЧИКОМ СКОРОСТИ ЛИЧНОГО РАДАРА!
ПРОВЕРЬТЕ СВОЕ ОБОРУДОВАНИЕ В ПОЛЕ С ПОМОЩЬЮ ARROWSPEED RADARchron® — УПРАВЛЯЙТЕ ЕГО В ДОРОГЕ! ЛЕГКО УСТАНАВЛИВАЕТСЯ ДЛЯ НАСТРОЙКИ СИСТЕМЫ ЛУКА И СНИМАЕТСЯ ДЛЯ ОХОТЫ, ЦЕЛЕВОЙ СТРЕЛЬБЫ ИЛИ ОТДЫХА.
Arrowspeed RADARchron® , небольшой и недорогой микроволновый доплеровский радарный датчик скорости, который измеряет скорость стрелы при выстреле из лука.Это эффективный инструмент настройки для использования дома, в магазине или в поле. Назначение Arrowspeed RADARchron® — помочь лучникам в оценке и оптимизации работы их лука и стрелкового оборудования. Он использует микроволновую доплеровскую технологию и не зависит от света. Устройство легко прикрепляется к резьбовому отверстию 5/16 ”-24 на конце большинства стабилизаторов.
Sports Sensors, Inc. предоставляет удлинительный стержень, если стрелок не использует совместимый стабилизатор. Адаптерная пластина, также входящая в комплект, позволяет устанавливать радар в вертикальном положении относительно траектории полета стрелы.Arrowspeed Radarchron® удаляется после настройки системы для нормального использования, такого как охота, стрельба по мишеням или отдых. Arrowspeed RADARchron® измеряет скорость металлических и графитовых / угольных стрел.
Arrowspeed RADARchron® управляется микропроцессором, как мини-компьютер, и показывает расчетную скорость стрелки в футах в секунду на переключаемом двухсегментном жидкокристаллическом дисплее. Диапазон измерения скорости составляет от 150 до 450 футов в секунду с точностью ± 2%. Arrowspeed RADARchron® упакован в прочный пластиковый корпус, герметичный для защиты внутренней электроники от пыли, грязи и влаги, возникающих при нормальном использовании.
Он имеет треугольную форму, ширину 2 1/2 дюйма; 3 1/2 дюйма в длину; и толщиной 1 3/16 дюйма, весом менее 3 унций. Его работа с помощью одной кнопки проста в использовании. Электроника питается от трехвольтовой литиевой батареи на 160 мАч. Эта небольшая батарея размера N / 3 обеспечивает приблизительно 30 часов работы, что соответствует более чем 3600 измерениям скорости.Уровень передачи Arrowspeed RADARchron® намного ниже, чем у большинства «беспроводных» потребительских товаров, таких как, например, сотовые и портативные телефоны. Характеристики передачи соответствуют требованиям FCC и предписанным уровням безопасности. Микроволновая работа Arrowspeed RADARchron® устраняет проблемы из-за света, теней, громкого шума и связанных с ними эффектов окружающей среды, которые вредны для других датчиков скорости стрельбы из лука при использовании на открытом воздухе.
РУКОВОДСТВА
K40 представляет новый вариант интеграции конструкции с полупрозрачной стрелкой
Встроенные радарные и лазерные системы отображают предупреждения полиции со стрелками в зеркале заднего вида.
, 12 марта 2019 г., Элгин, штат Иллинойс — K40 Electronics, ведущий производитель полицейских радаров и лазерных технологий, объявила сегодня, что встроенные радарные и лазерные системы предлагают новый полупрозрачный дисплей со стрелкой для предупреждения с возможностью интеграции радара K40 с зеркалом.
Заводской вид с исчезающим дисплеем
Служба модификации Radar-Mirror создает предупреждающие стрелки, загорающиеся через стекло зеркала заднего вида, когда радар и лазерная система K40 обнаруживают полицейское управление скоростью.Незаметные стрелки 0,08 дюйма исчезают, и зеркало возвращается к заводскому виду, когда система K40 не подает сигнал тревоги.
Непостоянная процедура также сохраняет функцию автоматического затемнения зеркала
Благодаря использованию настраиваемого трансфлективного процесса для отображения стрелочных индикаторов, служба Radar-Mirror является ненавязчивой и на 100% обратимой.
Сервис также сохраняет функцию автоматического затемнения всех зеркал заднего вида.
Цветовая схема салона Доступны совпадения
Стандартный синий цвет отображения стрелки предупреждения, красный, зеленый, желтый и другие цвета стрелок можно заказать в соответствии с интерьером автомобиля.
«Мы считаем, что K40 Radar-Mirror — это идеальное интегрированное решение для отображения в системе радиолокационной и лазерной защиты K40», — сказал Скотт Уиллер, основатель и президент Radar-Mirror.com. «Теперь у установщиков есть другое место для стандартных светодиодов, поставляемых с системой K40, которые легко просматривать, но выглядят как оригинальные и не создают постоянных модификаций автомобиля».
Немедленная доступность с круглосуточным обслуживанием
Новая опция отображения стрелок для радаров и лазерных систем K40 доступна непосредственно в Radar-Mirror.com почти для всех последних моделей зеркал заднего вида, имеющихся в настоящее время на рынке. Типичное время выполнения модификации зеркала — 24 часа.
K40 также можно сразу же приобрести в общенациональной сети официальных дилеров K40 и автомобильных дилерских центрах. Благодаря высокому уровню настройки, предлагаемому системой K40, водители могут получить личную рекомендацию по проектированию системы, позвонив на консультационную линию K40 по телефону 800-323-5608.
«Сегодняшним водителям нужны незаметные возможности интеграции, которые сохранят целостность интерьера их автомобиля.«Мы рады предложить еще один вариант установки радара и лазерной системы, который может удовлетворить потребности дилеров и водителей», — сказала Рэйчел Кларк, вице-президент по продажам и маркетингу. «Радар-зеркало K40 предлагает высококлассный дисплей, который действительно улучшает впечатления от вождения».
История интеграции
С 1983 года компания K40 Electronics имеет инновационный опыт интеграции радаров и лазерных систем в автомобили с внешним видом оригинального оборудования.
Авторизованные дилеры K40 могут выбирать из различных вариантов отображения и управления, таких как светодиоды, скрытые в кабине автомобиля, экранные оповещения с помощью сенсорного экрана Kenwood и радио JVC через интерфейс ADS Maestro RR, а также беспроводной или встроенный контроллер Expert.
О компании K40 Electronics
Основанная в 1977 году, компания K40 Electronics предлагает полный спектр решений по защите от вождения для любого транспортного средства и стиля вождения с первой и самой полной в отрасли гарантией отсутствия билетов. Розничным торговцам, заинтересованным в присоединении к эксклюзивной группе официальных дилеров, рекомендуется позвонить по телефону 800-323-6768 или посетить страницу с запросами дилеров K40.
О радаре-зеркале?
Создано в 2008 году, Radar-Mirror.com специализируется на интеграции дисплеев радар-детекторов в индивидуальные полупрозрачные двусторонние зеркала. Они предлагают пять вариантов трансфлективного зеркального покрытия и индивидуальные зеркальные ячейки практически для любого применения на рынке.
###
Теперь со стрелками! — Новости — Автомобиль и водитель
Майкл Симари
Любой, кто последние десять или более лет просматривал автомобильные журналы, знает две большие имена в области радаров и лазерных детекторов: Escort и Valentine One.И, похоже, с незапамятных времен отличительной чертой Valentine One были стрелки, указывающие, исходят ли веселые волны Джонни Лоу спереди, сбоку или сзади. Приготовьтесь к перевороту, которого мир радар-детекторов не видел уже несколько десятилетий, потому что в новом Max 360 от Escort теперь есть стрелки для определения местоположения угроз. Как будто Porsche внезапно решил добавить в 911 двигатель V-8.
Стрелки нового Escort Max 360 не являются точной копией красных индикаторов Valentine One — устройство Escort сообщает вам не только о местонахождении угрозы, но и о типе и силе сигнала измерения скорости.Синий указывает на полосу X, желтый — на полосу K, а красный — на полосу Ka (чтобы понять, что каждая из них означает, посмотрите нашу перестрелку радар-детекторов в прошлом году).
На дисплее также постоянно отображается опубликованное ограничение скорости и ваша скорость в реальном времени, поэтому вы знаете, сколько педали вам нужно набрать, когда сработает зуммер.
Майкл Симари
При обнаружении угрозы Escort Max 360 выдает визуальное и звуковое оповещение.Кроме того, устройство с GPS оснащено технологией AutoLearn компании Escort, которая определяет местонахождение источников ложных срабатываний (например, автоматические двери в вашем продуктовом магазине или устройства для подсчета автомобилей на платном мосту) на наиболее часто используемых дорогах. В идеале это означает отсутствие ложных срабатываний тревог во время ежедневных поездок на работу.
Max 360 отправляет информацию о местоположении в базу данных ESCORT DEFENDER, которая, по утверждению компании, является самой большой в мире коллекцией камер для светофора, ловушек и предупреждений о воздушном патрулировании на рынке.Используя Max 360, вы помогаете улучшить карту Escort как ложных тревог, так и реальных угроз со стороны придорожных сборщиков налогов — и получаете выгоду от расширенных предупреждений о предстоящих угрозах, обнаруженных другими пользователями Max 360.
Майкл Симари
Max 360 также работает вместе с приложением для смартфонов Escort Live !, созданным производителем детекторов, которое предупреждает о предстоящих угрозах, о чем сообщают радар-детекторы Escort и другие пользователи приложения.
Escort Max 360 стоит 649,95 долларов и в настоящее время доступен только для прямой покупки на веб-сайте Escort Radar. Конечно, это дорогое удовольствие. И хотя мы не подвергали этот последний Escort нашему обычному шквалу стандартных тестов радар-детекторов, мы надеемся, что эти новые функции могут помочь избежать нежелательного внимания со стороны Джонни Лоу, владеющего радаром.
Майкл Симари
Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.
io.
Escort находит направление на рынке радарных детекторов с Max 360
Escort продвигается дальше элитного рынка радаров / лазерных детекторов с креплением на лобовое стекло с моделью за 649 долларов, которая является первой моделью с передней и задней антеннами, чтобы показать, стреляет ли полицейский радар спереди , сзади или сбоку.
На сегодняшний день Max 360 является самым дорогим детектором для установки на лобовое стекло, который стоит 649 долларов, по сравнению с нынешним Passport Max 2, который стоит 599 долларов.Бренд также предлагает установленные радар-детекторы с двумя антеннами по цене от 799 до 1999 долларов, без учета установки.
Как и модель с двумя антеннами, устанавливаемая на лобовое стекло, доступная напрямую потребителям от Valentine, Max отображает четыре стрелки направления (одна указывает вперед, одна указывает назад и две указывает влево и вправо). Стрелка, указывающая вперед или назад. мигает, когда обнаруживает радар, идущий спереди или сзади соответственно.
Если детектор движется к источнику и проходит его, стрелки, указывающие влево и вправо, мигают одновременно.
Однако, в отличие от модели Valentine, Max 360 одновременно отображает несколько сигналов одновременно с их мощностью, сказал Эскорт. Несколько сигналов могут приходить с разных направлений или с одного и того же направления. Уровень сигнала отображается на гистограммах.
Также, в отличие от модели Valentine, стрелка мигает другим цветом, показывая, работает ли радар в диапазоне X (зеленый), диапазон K (синий) и диапазон Ka (красный), сообщил представитель компании.
Когда Max 360 обнаруживает лазерные пушки, все четыре стрелки мигают одновременно, указывая на непосредственную угрозу.Одновременно мигающие стрелки указывают на то, что детектор может улавливать лазерный свет, отраженный от автомобилей, ограждений и других объектов или проходящий через лобовые стекла автомобилей впереди или сзади. Поскольку с годами чувствительность лазерного обнаружения увеличилась, «велика вероятность того, что вы уловите рассеяние», — сказал представитель.
Max 360 также включает в себя GPS и ранее доступную технологию AutoLearn, которая определяет местоположение повторяющейся ложной тревоги в диапазоне K после того, как водитель несколько раз проезжает через территорию.Детектор считывает радиочастотный отпечаток ложного сигнала и подавляет предупреждение, когда водитель снова проезжает через зону.
GPS также использует базу данных стационарных «угроз» Escort, чтобы предупреждать водителей о камерах проезда на красный свет, зонах воздушного патрулирования, а также о ловушках и ловушках.
«Эта комбинация GPS, технологии AutoLearn и обнаружения стрел никогда прежде не была объединена в один радар-детектор», — заявил Эскорт.
Max 360 доступен с сегодняшнего дня в интернет-магазине Escort и по номеру 800 в течение месяца или более, после чего он будет внедрен в другие каналы распространения Escort, включая интернет-магазины и обычные магазины.
При покупке на заводе Max 360 поставляется с первой фирменной гарантией защиты билетов для детектора Escort, установленного на лобовом стекле.
Подписка
Чтобы получать больше подобных новостей и быть в курсе всех наших ведущих новостей, функций и аналитических материалов, подпишитесь на нашу рассылку новостей здесь.
Знакомство с погодным радаром | Weather Underground
Введение
Интенсивность осадков измеряется наземным радаром, отражающим радиолокационные волны от осадков.Продукт базовой отражательной способности местного радара представляет собой отображение интенсивности эхо-сигнала (отражательной способности), измеренной в дБз (децибел). «Отражательная способность» — это величина передаваемой мощности, возвращаемой в приемник радара после попадания осадков, по сравнению с эталонной плотностью мощности на расстоянии 1 метр от антенны радара. Изображения базовой отражательной способности доступны при нескольких различных углах возвышения (наклоне) антенны; базовое изображение отражательной способности, доступное в настоящее время на этом веб-сайте, — от самого низкого угла «наклона» (0.
5 °).
Максимальный диапазон произведения базовой отражательной способности составляет 143 мили (230 км) от местоположения радара. На этом изображении не будут отражаться эхосигналы на расстоянии более 143 миль, даже если осадки могут выпадать на таких больших расстояниях. Чтобы определить, выпадают ли осадки на больших расстояниях, подключитесь к соседнему радару. Кроме того, на радиолокационном изображении не будут отражаться эхо-сигналы от осадков, лежащих за пределами луча радара, либо потому, что осадки находятся слишком высоко над радаром, либо потому, что они находятся так близко к поверхности Земли, что находятся под лучом радара.
Как работает доплеровский радар
NEXRAD ( Nex t Generation Rad ar) может измерять как осадки, так и ветер. Радар излучает короткий импульс энергии, и если этот импульс попадает в объект (капля дождя, снежинка, жук, птица и т. Д.), Радарные волны рассеиваются во всех направлениях.
Небольшая часть этой рассеянной энергии направляется обратно на радар.
Этот отраженный сигнал затем принимается радаром во время периода прослушивания.Компьютеры анализируют силу отраженных радиолокационных волн, время, необходимое для того, чтобы добраться до объекта и обратно, а также частотный сдвиг импульса. Способность обнаруживать «сдвиг частоты» импульса энергии делает NEXRAD доплеровским радаром. Частота возвращаемого сигнала обычно изменяется в зависимости от движения капель дождя (или жуков, пыли и т. Д.). Этот эффект Доплера был назван в честь открывшего его австрийского физика Кристиана Доплера. Скорее всего, вы испытывали «эффект Доплера» около поездов.
Когда поезд проезжает мимо вашего местоположения, вы могли заметить, что высота звука в свистке поезда меняется с высокой на низкую. По мере приближения поезда звуковые волны, составляющие свист, сжимаются, делая высоту тона выше, чем если бы поезд был неподвижен. Точно так же, когда поезд удаляется от вас, звуковые волны растягиваются, снижая высоту свистка.
Чем быстрее движется поезд, тем сильнее меняется высота звука свистка, когда он проезжает мимо вашего местоположения.
Тот же эффект имеет место в атмосфере, когда импульс энергии от NEXRAD ударяет по объекту и отражается обратно в сторону радара.Компьютеры радара измеряют изменение частоты отраженного импульса энергии и затем преобразуют это изменение в скорость объекта по направлению к радару или от него. Информация о движении объектов к радару или от него может использоваться для оценки скорости ветра. Эта способность «видеть» ветер — это то, что позволяет Национальной метеорологической службе обнаруживать образование торнадо, что, в свою очередь, позволяет нам выдавать предупреждения о торнадо с более ранним уведомлением.
Доплеровские радары 148 WSR-88D Национальной метеорологической службы могут обнаруживать большую часть осадков в пределах примерно 90 миль от радара и интенсивный дождь или снег в пределах примерно 155 миль.Однако небольшой дождь, небольшой снег или морось из-за погодных систем с мелкой облачностью не обязательно обнаруживаются.
Предлагаемых радиолокационных устройств
В данные NEXRAD включены следующие продукты, все они обновляются каждые 6 минут, если радар находится в режиме осадки, или каждые 10 минут, если радар находится в режиме ясного неба (продолжайте прокрутку для получения дополнительных определений)
- Базовая отражательная способность
- Коэффициент отражения композитного материала
- Базовая радиальная скорость
- Относительная средняя радиальная скорость шторма
- Вертикально интегрированная жидкая вода (VIL)
- Топы Echo
- Шторм, Всего осадков
- Общее количество осадков за 1 час
- Отображение азимута скорости (VAD) Профиль ветра
Режим чистого воздуха
В этом режиме радар находится в наиболее чувствительной работе.Этот режим имеет самую низкую скорость вращения антенны, что позволяет радару дольше анализировать данный объем атмосферы. Эта увеличенная выборка увеличивает чувствительность радара и способность обнаруживать более мелкие объекты в атмосфере, чем в режиме осадков.
Многое из того, что вы увидите в режиме чистого воздуха, будет представлять собой переносимую по воздуху пыль и твердые частицы. Кроме того, снег не очень хорошо отражает энергию радара. Поэтому для обнаружения слабого снега иногда будет использоваться режим ясного неба.В режиме чистого воздуха радары обновляются каждые 10 минут.
Режим осадков
Когда идет дождь, радар не должен быть столь же чувствительным, как в режиме ясного неба, поскольку дождь дает множество обратных сигналов. В режиме осадки радар обновляется каждые 6 минут.
Шкала дБZ
Цвета на легенде — это разные интенсивности эхо-сигналов (отражательная способность), измеренные в дБZ. «Отражательная способность» — это величина передаваемой мощности, возвращаемой приемнику радара.Отражательная способность охватывает широкий диапазон сигналов (от очень слабых до очень сильных). Таким образом, используется более удобное число для вычислений и сравнения — шкала децибел (или логарифмическая шкала) (dBZ).
Значения dBZ увеличиваются по мере увеличения мощности сигнала, возвращаемого радару. Каждое изображение отражательной способности, которое вы видите, включает одну из двух цветовых шкал. Одна шкала представляет значения dBZ, когда радар находится в режиме чистого воздуха (значения dBZ от -28 до +28). Другая шкала представляет значения dBZ, когда радар находится в режиме осадков (значения dBZ от 5 до 75).
Шкала значений dBZ также связана с интенсивностью дождя. Обычно небольшой дождь случается, когда значение dBZ достигает 20. Чем выше dBZ, тем сильнее дождь. В зависимости от типа погоды и района США синоптики используют набор значений интенсивности дождя, которые связаны со значениями dBZ. Эти значения представляют собой оценки количества осадков в час, обновляемые при каждом сканировании объема, с накоплением осадков с течением времени. Град является хорошим отражателем энергии и возвращает очень высокие значения дБZ.Поскольку град может привести к тому, что оценки количества осадков будут выше, чем фактически выпадающие, принимаются меры для предотвращения преобразования этих высоких значений дБZ в количество осадков.
Земные помехи, аномальное распространение и другие ложные эхо-сигналы
Эхо-сигналы от таких объектов, как здания и холмы, появляются почти на всех радиолокационных изображениях с коэффициентом отражения. Эти «помехи от земли» обычно появляются в радиусе 25 миль от радара в виде примерно круглой области со случайным рисунком. К данным радара можно применить математический алгоритм для удаления эхо-сигналов, интенсивность которых изменяется быстро нереалистичным образом.Эти изображения «Без беспорядка» доступны на веб-сайте. Используйте эти изображения с осторожностью; Методы удаления наземных помех также могут устранить некоторые реальные эхо.
В очень стабильных атмосферных условиях (обычно в безветренную ясную ночь) луч радара может преломляться почти прямо в землю на некотором расстоянии от радара, что приводит к появлению области интенсивных эхосигналов. Это явление «аномального распространения» (широко известное как AP) встречается гораздо реже, чем помехи от земли.
Некоторые участки, расположенные на низких высотах на береговой линии, регулярно обнаруживают «возвращение моря», явление, подобное наземным помехам, за исключением того, что эхо-сигналы исходят от океанских волн.
Также довольно часто встречаются отражения радаров от птиц, насекомых и самолетов. Эхо от перелетных птиц регулярно появляется в ночное время с конца февраля до конца мая и снова с августа до начала ноября. Возвращение насекомых иногда наблюдается в июле и августе. Кажущаяся интенсивность и площадь покрытия этих элементов частично зависят от условий распространения радиоволн, но обычно они появляются в пределах 30 миль от радара и обеспечивают отражательную способность <30 дБZ.
Однако в разгар сезона миграции птиц, в апреле и начале сентября, такие эхосигналы могут охватывать обширные территории южно-центральной части США. Наконец, самолеты часто появляются как «точечные цели» вдали от радаров.
Базовая отражательная способность
Это отображение интенсивности эха (отражательной способности), измеренной в дБZ.
Базовые изображения отражательной способности в режиме осадков доступны при четырех углах наклона радара: 0,5 °, 1,45 °, 2,40 ° и 3,35 ° (эти углы наклона немного выше, когда радар работает в режиме ясного неба).Угол наклона 0,5 ° означает, что антенна радара наклонена на 0,5 ° над горизонтом. Просмотр нескольких углов наклона может помочь обнаружить осадки, оценить структуру шторма, определить границы атмосферы и определить вероятность града.
Максимальная дальность произведения базовой отражательной способности «ближнего радиуса действия» составляет 124 морских мили (около 143 миль) от местоположения радара. Этот вид не будет отображать эхосигналы на расстоянии более 124 нм, даже если осадки могут происходить на больших расстояниях.
Коэффициент отражения композитного материала
На этом дисплее отображается максимальная интенсивность эхо-сигнала (отражательная способность), измеренная в дБZ для всех четырех углов «наклона» радара: 0,5 °, 1,45 °, 2,40 ° и 3,35 °. Этот продукт используется для выявления максимальной отражательной способности всех эхосигналов. По сравнению с базовой отражательной способностью, композитная отражательная способность может выявить важные особенности структуры шторма и тенденции интенсивности штормов.
Максимальная дальность составного произведения отражательной способности «ближнего радиуса действия» составляет 124 нм (около 143 миль) от местоположения радара.Этот вид не будет отображать эхосигналы на расстоянии более 124 нм, даже если осадки могут происходить на больших расстояниях.
Базовая радиальная скорость
Скорость атмосферных осадков по направлению к радару или от него (в радиальном направлении). Информации о силе атмосферных осадков нет. Этот продукт доступен только для двух углов наклона радара: 0,5 ° и 1,45 °. Осадки, движущиеся к радару, имеют отрицательную скорость (синий и зеленый).Осадки, удаляющиеся от радара, имеют положительную скорость (желтые и оранжевые). Осадки, движущиеся перпендикулярно лучу радара (по кругу вокруг радара), будут иметь нулевую радиальную скорость и будут окрашены в серый цвет. Скорость указана в узлах (10 узлов = 11,5 миль в час).
Если дисплей окрашен в розовый цвет (кодируется как «RF» на цветной легенде с левой стороны), радар обнаружил эхо, но не смог определить скорость ветра из-за ограничений, присущих технологии доплеровского радара.RF расшифровывается как «Range Folding».
Относительная средняя радиальная скорость шторма
Это то же самое, что и базовая радиальная скорость, но с вычитанием среднего движения шторма. Этот продукт доступен для четырех углов наклона радара: 0,5 °, 1,45 °, 2,40 ° и 3,35 °.
Определение истинного направления ветра
Истинное направление ветра может быть определено на графике радиальной скорости только в том случае, если радиальная скорость равна нулю (серые цвета). Там, где вы видите серую область, нарисуйте стрелку от отрицательной скорости (зеленый и синий) к положительной скорости (желтый и оранжевый) так, чтобы стрелка была перпендикулярна лучу радара.Луч радара можно представить как линию, соединяющую серую точку с центром радара. Чтобы подумать об этом по-другому, нарисуйте линию направления ветра так, чтобы ветер дул по кругу вокруг радара (без радиальной скорости, только с тангенциальной скоростью).
Для определения направления ветра повсюду на участке потребуется второй доплеровский радар, расположенный в другом месте. В исследовательских программах часто используются такие методы «двойного доплера» для создания полной трехмерной картины ветра на большой территории.
В поисках торнадо
Если вы видите небольшую область сильных положительных скоростей (желтый и оранжевый) рядом с небольшой областью сильных отрицательных скоростей (зеленый и синий), это может быть признаком мезоциклона — вращающейся грозы. Примерно 40% всех мезоциклонов производят торнадо. 90% времени мезоциклон (и торнадо) будет вращаться против часовой стрелки.
Если гроза быстро приближается к вам или от вас, мезоциклон может быть труднее обнаружить.В этих случаях лучше вычесть среднюю скорость центра шторма и посмотреть на относительную среднюю радиальную скорость шторма.
Вертикально интегрированная жидкая вода (VIL)
VIL — это количество жидкой воды, которое радар обнаруживает в вертикальном столбе атмосферы для области осадков. Высокие значения связаны с сильным дождем или градом. Значения VIL вычисляются для каждого квадрата сетки 2,2×2,2 нм для каждого угла места в радиусе 124 нм от радара, а затем интегрируются по вертикали.Единицы VIL выражаются в килограммах на квадратный метр — это общая масса воды над заданной площадью поверхности. VIL пригодится для:
- Определение наличия и приблизительного размера града (используется вместе с отчетами наблюдателей). VIL вычисляется исходя из предположения, что все эхо-сигналы вызваны жидкой водой. Поскольку град имеет гораздо более высокую отражательную способность, чем капли дождя, аномально высокие уровни VIL обычно указывают на град.
- Определение местоположения наиболее сильных гроз или мест возможного проливного дождя.
- Прогнозирование начала повреждения ветром. Быстрое уменьшение значений VIL часто указывает на возможность повреждения ветром.
Удобное руководство по интерпретации VIL можно получить в Климатологической службе Оклахомы.
Топы Echo
Изображение Echo Tops показывает максимальную высоту эхосигналов от осадков. Радар не будет сообщать о вершинах эхосигналов ниже 5 000 футов или выше 70 000 футов, а будет сообщать только о тех вершинах, которые имеют отражательную способность 18,5 дБZ или выше.Кроме того, радар не сможет видеть вершины некоторых штормов в непосредственной близости от радара. Для очень высоких штормов вблизи радара максимальный угол наклона радара (19,5 градусов) недостаточно высок, чтобы луч радара достиг вершины шторма. Например, луч радара на расстоянии 30 миль от радара может видеть только эхосигналы на высоте до 58 000 футов.
Информация о вершине эха полезна для определения областей сильных восходящих потоков грозы. Кроме того, внезапное уменьшение вершин эхосигналов внутри грозы может сигнализировать о начале нисходящего потока — сурового погодного явления, когда нисходящий поток грозы с большой скоростью обрушивается на землю и вызывает повреждение, вызываемое ветром интенсивности торнадо.
Шторм, Общее количество осадков
Изображение Storm Total Precipitation — это расчетное количество осадков, которое постоянно обновляется с момента последнего часового перерыва в выпадении осадков. Этот продукт используется для определения вероятности наводнения над городской или сельской местностью, оценки общего стока бассейна и определения накопления осадков за время события.
Общее количество осадков за 1 час
Изображение текущего общего количества осадков за 1 час представляет собой оценку накопления осадков за 1 час на 1.Сетка 1×1,1 нм. Этот продукт полезен для оценки интенсивности дождя для предупреждений о внезапных наводнениях, сообщений о наводнениях в городах и специальных прогнозов погоды.
Отображение азимута скорости (VAD) Профиль ветра
Изображение профиля ветра VAD представляет собой снимки горизонтальных ветров, дующих на разных высотах над радаром. Эти профили ветра будут разнесены по времени от 6 до 10 минут, причем последний снимок будет справа. Если над радаром нет осадков, которые могут отразиться, значение «ND» (без обнаружения) будет нанесено в узлах.
Высота дана в тысячах футов (KFT), время указано по Гринвичу (на 5 часов опережает EST). Цвета шипов ветра кодируются тем, насколько радар был уверен в правильности измерения. Высокие значения среднеквадратичной ошибки (в узлах) означают, что радар не был очень уверен в точности отображаемого ветра — во время измерения ветер сильно изменился.
Таблица атрибутов шторма
Таблица атрибутов шторма — это продукт, производный от NEXRAD, который пытается идентифицировать штормовые ячейки.
Таблица содержит следующие поля:
- ID — это идентификатор ячейки. Идентификатор также напечатан на изображении радара, чтобы вы могли ссылаться на таблицу со штормами на изображении радара. Если в этом поле отображается треугольник, это указывает на обнаружение NEXRAD возможной ячейки торнадо (это «обнаружение» называется сигнатурой вихря торнадо). Если в этом поле появляется ромб, алгоритмы NEXRAD обнаруживают, что шторм является мезоциклоном. Если появляется желтый квадрат, вероятность того, что у шторма будет град, 70% или больше.
- Max DBZ — это самая высокая отражательная способность, обнаруженная в штормовой камере.
- Вершина (футы) — Высота верхней границы шторма в футах.
- VIL (кг / м²) — Вертикально интегрированная вода. Это оценка массы воды, взвешенной во время шторма, на квадратный метр.
- Вероятность сильного града — Вероятность того, что шторм содержит сильный град.
- Вероятность града — Вероятность того, что шторм содержит град.
- Максимальный размер града (дюймы) — Максимальный диаметр града.
- Скорость (узлы) — Скорость штормового движения в узлах.
- Направление — Направление штормового движения.
На радиолокационном изображении стрелки показывают прогнозируемое движение штормовых ячеек. Каждая отметка показывает 20 минут времени. Длина стрелки указывает, где, по прогнозам, будут ячейки через 60 минут.
При выборе 5 или 10 самых сильных штормов в поле «Показать штормы» самые высокие штормы основываются на максимальном DBZ.
Удары молнии
Не следует использовать для защиты жизни и / или имущества. Радар NEXRAD компании Weather Underground включает данные StrikeStar. StrikeStar — это сеть детекторов молний Boltek в США и Канаде. Все эти детекторы отправляют свои данные на наш центральный сервер, где программное обеспечение StrikeStar, разработанное Astrogenic Systems, выполняет триангуляцию их данных и представляет результаты почти в реальном времени.
Обратите внимание: Из-за ошибок калибровки датчика и большого расстояния между некоторыми датчиками данные о молниях могут отображаться искаженно или отсутствовать в некоторых регионах.
Если у вас есть детектор Boltek и вы используете программное обеспечение NexStorm от Astrogenic, мы хотели бы получить известие от вас. Есть небольшое количество простых критериев, которые необходимо выполнить, чтобы присоединиться к сети. Вы можете написать нам по адресу [email protected] для получения более подробной информации.
Терминальный доплеровский метеорологический радар (TDWR)
Терминальный доплеровский метеорологический радар (TDWR) — это метеорологический радар с передовой технологией, развернутый около 45 крупных аэропортов США. Радары были разработаны и развернуты Федеральным авиационным управлением (FAA), начиная с 1994 года, в ответ на несколько катастрофических авиалайнеров. аварии 1970-х и 1980-х годов, вызванные сильным грозовым ветром.Аварии произошли из-за сдвига ветра — резкого изменения скорости и направления ветра. Сдвиг ветра является обычным явлением во время грозы из-за нисходящего потока воздуха, называемого микровзрывом или нисходящим порывом. TDWR могут обнаруживать такие опасные условия сдвига ветра и сыграли важную роль в повышении безопасности полетов в США за последние 15 лет. TDWR также измеряют те же величины, что и наша знакомая сеть из 148 доплеровских радаров NEXRAD WSR-88D — интенсивность осадков, ветры, интенсивность осадков, вершины эхосигналов и т. Д.Однако более новые оконечные доплеровские метеорологические радары имеют более высокое разрешение и могут «видеть» детали в более мелких деталях вблизи радара. Эти данные с высоким разрешением до сих пор обычно не были доступны для общественности. Благодаря сотрудничеству между Национальной метеорологической службой (NWS) и FAA данные для всех 45 TDWR теперь доступны в режиме реального времени через бесплатное спутниковое вещание (NOAAPORT). Мы называем их станциями с высоким разрешением на нашей странице радаров NEXRAD. Поскольку грозы на Западном побережье и Северо-Западном U.S., TDWR отсутствуют в Калифорнии, Орегоне, Вашингтоне, Монтане или Айдахо.
A Терминальный доплеровский метеорологический радар (TDWR). Изображение предоставлено NOAA.
Обзор продукции TDWR
Продукты TDWR очень похожи на продукты, доступные для традиционных сайтов WSR-88D NEXRAD. Имеется стандартное изображение отражательной способности радара, доступное для каждого из трех различных углов наклона радара, плюс доплеровская скорость ветра в областях с осадками. Имеется 16 цветов, присвоенных данным отражательной способности на малых расстояниях (такие же, как у WSR-88D), но 256 цветов назначены данным отражательной способности на больших расстояниях и всем данным скорости.Таким образом, вы увидите на этих дисплеях до 16 раз больше цветов по сравнению с соответствующим дисплеем WSR-88D, что дает гораздо более высокую детализацию характеристик шторма. У TDWR также есть штормовые осадки, доступные в стандартных 16 цветах, как у WSR-88D, или в 256 цветах (новый продукт «Digital Precipitation»). Обратите внимание, однако, что продукты осадков TDWR обычно недооценивают осадки из-за проблем с ослаблением (см. Ниже). TDWR также имеют такие производные продукты, как высота эхо-сигнала, вертикально интегрированная жидкая вода и ветры VAD.Они вычисляются с использованием тех же алгоритмов, что и WSR-88D, и, следовательно, не улучшают разрешение.
Улучшенное горизонтальное разрешение TDWR
TDWR разработан для работы на малых расстояниях, вблизи интересующего аэропорта, и имеет ограниченную зону покрытия с высоким разрешением — всего 48 нм по сравнению с 124 нм у обычных WSR-88D. WSR-88D используют длину волны радара 10 см, но TDWR используют гораздо более короткую длину волны 5 см. Эта более короткая длина волны позволяет TDWR видеть детали на расстоянии до 150 метров вдоль луча при обычном диапазоне действия радара 48 нм.Это почти вдвое превышает разрешение радаров NEXRAD WSR-88D, которые видят детали размером до 250 метров на близком расстоянии (до 124 нм). На больших расстояниях (от 48 до 225 нм) TDWR имеют разрешение 300 метров — более чем в три раза лучше, чем разрешение 1000 метров WSR-88D на большом расстоянии (от 124 до 248 нм). Угловое (азимутальное) разрешение TDWR почти вдвое больше, чем у WSR-88D. Ширина луча каждого радиала TDWR составляет 0,55 градуса. Средняя ширина луча для WSR-88D составляет 0.95 градусов. На расстояниях в пределах 48 морских миль от TDWR эти радары могут определять детальную структуру торнадо и другие важные погодные особенности (рисунок 2). Дополнительные детали также можно увидеть на больших расстояниях, и TDWR должны дать нам более подробные изображения спиральных полос урагана, когда он приближается к берегу.
Вид торнадо, сделанный обычным радаром WSR-88D NEXRAD (слева) и системой TDWR с более высоким разрешением (справа). Используя обычный радар, трудно увидеть крючковую форму эхо-сигнала радара, в то время как TDWR четко отображает отраженный сигнал от крюка, а также нисходящий поток с задней стороны (RFD), закручивающийся в крюк.Изображение предоставлено Национальной метеорологической службой.
Проблемы затухания TDWR
Наиболее серьезным недостатком использования TDWR является ослабление сигнала из-за сильных осадков, падающих рядом с радаром. Поскольку TDWR используют более короткую длину волны 5 см, которая ближе к размеру капли дождя, чем длина волны 10 см, используемая традиционными WSR-88D, луч TDWR легче поглощается и рассеивается осадками. Это ослабление означает, что радар не может «видеть» очень далеко в сильный дождь.Часто бывает так, что TDWR полностью не видит сигнатуры торнадо, когда между радаром и торнадо идет сильный дождь. Град доставляет еще больше неприятностей. Таким образом, лучше всего использовать TDWR вместе с традиционным радаром WSR-88D, чтобы ничего не упустить.
Вид на линию шквала (слева), полученный с помощью TDWR (левый столбец) и системы WSR-88D. Набор из трех изображений, идущих сверху вниз, показывает отражательную способность линии шквала, когда она приближается к радару TDWR, движется над TDWR, а затем удаляется.Обратите внимание, что когда сильный дождь из линии шквала проходит над TDWR, он может «видеть» очень мало из линии шквала. Справа мы можем видеть влияние сильной грозы с градом на TDWR. Радар (расположенный в нижнем левом углу изображения) не может видеть много деталей непосредственно за тяжелыми розовыми эхосигналами, которые обозначают ядро области града, создавая «тень». Изображение предоставлено Национальной метеорологической службой.
Проблемы разворачивания и сглаживания диапазона TDWR
Еще одним серьезным недостатком использования TDWR является высокая неопределенность отраженного радиолокационного сигнала, достигающего приемника.Поскольку радар предназначен для детального изучения погоды на близком расстоянии, эхо-сигналы, которые возвращаются от объектов, находящихся на больших расстояниях, страдают от так называемого сворачивания диапазона и наложения спектров. Например, для грозы, находящейся в 48 милях от радара, радар не сможет определить, находится ли гроза на 48 милях или кратном 48 милям, например 96 или 192 милях. В регионах, где программное обеспечение не может определить расстояние, на индикаторе отражательной способности будут отображаться черные области с отсутствующими данными, идущие радиально в сторону радара.Отсутствующие данные о скорости будут окрашены в розовый цвет и помечены как «RF» (Range Folded). В некоторых случаях данные о скорости в свернутом диапазоне будут иметь форму изогнутых дуг, идущих радиально в сторону радара.
Типичные ошибки, наблюдаемые в данных скорости (слева) и данных отражательной способности (справа), когда происходят сворачивание диапазона и наложение спектров. Изображение предоставлено Национальной метеорологической службой.
Проблемы с наземными помехами TDWR
Поскольку TDWR предназначены для предупреждения аэропортов о проблемах сдвига ветра на малых высотах, луч радара направлен очень близко к земле и очень узкий.Наименьший угол места для TDWR составляет от 0,1 ° до 0,3 °, в зависимости от того, насколько близко радар находится к интересующему аэропорту. Напротив, наименьший угол возвышения WSR-88D составляет 0,5 °. В результате TDWR очень подвержены помехам от земли от зданий, водонапорных башен, холмов и т. Д. Многие радары имеют постоянные «тени», выходящие радиально наружу из-за находящихся поблизости препятствий. Программное обеспечение TDWR гораздо более агрессивно устраняет помехи от земли, чем программное обеспечение WSR-88D. Это означает, что реальные эхо-сигналы осадков иногда удаляются.
Для получения дополнительной информации о TDWR
Для тех из вас, кто любит шторм и будет регулярно использовать новые данные TDWR, вы можете загрузить три учебных модуля терминального доплеровского метеорадара (TDWR) Build 3. Эти три файла Flash, общим объемом около 40 Мб, дают подробное объяснение того, как работают TDWR, а также их сильные и слабые стороны.
Архивные архивные радиолокационные данные
Национальный центр климатических данных предлагает бесплатные мозаики США за последние 10 лет.
Государственный колледж Плимута предлагает радиолокационные изображения всех радиолокационных устройств за несколько недель.
Начало:
| |
Увеличение / уменьшение:
| |
Пан (сдвиньте карту):
| |
Зациклить изображение:
| |
Центр в определенном городе / месте:
| |
Выберите конкретную / отдельную радиолокационную станцию:
| |
Просмотр различных радиолокационных данных для одной радиолокационной станции:
| |
Посмотреть больше вариантов в режиме одиночного радара:
| |
Вернуться к мозаике национального радара:
| —- затем —— |
Вы можете ЗАБРОНИРОВАТЬ любой вид, который вам нравится! Подтвердите свои настройки / предпочтения (местоположение / масштабирование / тип изображения радара / данные / фон карты / прозрачность / петля) , прежде чем вы нажмете: « добавить эту страницу в закладки » кнопка / функция в вашем браузере. | |
Выбрать фон карты:
| — изменение прозрачности в режиме одиночного радара Окно «еще» — |
Arrow 2 Система противоракетной обороны театра военных действий, Израиль
Система противотактических баллистических ракет (ПТУР) Arrow 2
Система противоракетной обороны театра военных действий Arrow 2 была разработана подразделением MLM компании Israel Aerospace Industries (ранее — Israel Aircraft Industries) и находится на вооружении Сил обороны Израиля.
Система, носящая кодовое имя Homa или Fence, развернута в двух батареях, одна около Тель-Авива, а другая — к югу от Хайфы. Первая батарея заработала в 2000 году, вторая — в 2002 году.
Решение о развертывании третьей батареи еще не объявлено, но уже давно обсуждается для ввода в эксплуатацию.
Демонстрационный этап ПТУР Arrow 2
Демонстрационная фаза программы началась в 1988 году, когда Инициатива стратегической обороны Министерства обороны США заключила контракт с Подразделением электроники компании Israel Aerospace Industries на создание и испытание противотактической баллистической ракеты Chetz-1 (на иврите Arrow 1). (ATBM) система.После успешного завершения демонстрационных испытаний система была запущена в полномасштабную разработку и опытное производство.
Вес Arrow 1 составлял 2 000 кг. Была разработана новая ракета Arrow 2 стартовой массой 1300 кг, которая была впервые испытана в 1995 году.
Стрела 2 испытания ракеты
Arrow 2 успешно завершила 14 испытаний на перехват и десять испытаний всей системы Arrow. Седьмое испытание, проведенное в июле 2004 года, было первым испытанием против реальной, а не моделируемой баллистической ракеты — баллистической ракеты малой дальности «Скад-Б».
Полная батарея Arrow была доставлена на военно-морской полигон Пойнт-Мугу в Калифорнии для испытаний. Скад-Б был успешно перехвачен и уничтожен на высоте 40 000 м. Это испытание было частью продолжающейся программы улучшения системы Arrow (ASIP), проводимой совместно Израилем и США.
Во втором испытании в Пойнт-Мугу в августе 2004 года против цели, имитирующей разделяющую баллистическую ракету, радар успешно обнаружил цель, но на заключительном этапе перехват не удался, что привело к приостановке испытаний.
Испытания были возобновлены в декабре 2005 года, когда ракета Arrow 2 block 3 успешно перехватила цель на неустановленной, но сообщила о рекордно малой высоте. В феврале 2007 года система успешно перехватила и уничтожила на большой высоте ракету-мишень Rafael Black Sparrow, имитирующую баллистическую ракету. Обе батареи Arrow приняли участие в тестировании. Ракета Arrow 2 Block 4 завершила испытание на сопровождение цели в феврале 2012 года.
Производство
В феврале 2007 года Агентство противоракетной обороны США согласилось продлить финансирование Arrow ASIP еще на пять лет, до 2013 года.Конгресс США подтвердил дополнительное финансирование в ноябре 2007 года. Израиль также разработал ракету Arrow 3 для обеспечения высокоуровневой противовоздушной обороны. Arrow 3 — это новая ракета, способная достигать большей высоты и большей дальности и быть эффективной против баллистических ракет средней дальности.
В апреле 2008 года система вооружения «Стрела» успешно обнаружила и смоделировала перехват новой ракеты-мишени Рафаэля «Голубой воробей», которая имитирует более маневренные баллистические ракеты, такие как иранская «Шахаб-3».Мишень Blue Sparrow использовалась для испытаний Arrow 3, которые были завершены в январе 2012 года. Arrow 3 совершил свой первый полет в феврале 2013 года, а второй полет — в январе 2014 года.
В феврале 2003 года IAI подписала соглашение с Boeing о создании производственной инфраструктуры для производства компонентов ракеты Arrow в США.
«Arrow 2 успешно завершила 14 испытаний на перехват и девять испытаний всей системы Arrow».
Boeing отвечает за производство примерно 50% компонентов ракет в США, включая секцию электроники, моторный отсек ускорителя и ракетный контейнер.
Boeing также координирует производство компонентов ракет Arrow, производимых более чем 150 американскими компаниями, включая ATK (корпуса двигателей первой и второй ступени и сопло первой ступени).
IAI отвечает за интеграцию и окончательную сборку ракеты в Израиле. Компания Boeing поставила первую партию компонентов Arrow в ноябре 2005 года.
Батарея систем вооружения Arrow обычно оснащена четырьмя или восемью пусковыми прицепами, каждый с шестью пусковыми трубами и готовыми к стрельбе ракетами, установленным на грузовике центром управления запуском Hazelnut Tree, центром связи, установленным на грузовике, и установленным на трейлере центром огня Citron Tree. центр управления и узлы мобильной радиолокационной системы Green Pine.
Стрела 2 пусковой ракетный взвод
Взвод запуска ракет состоит из установленного на грузовике Центра управления запуском (LCC) Hazelnut Tree, разработанного IAI MLM, с четырьмя или восемью прицепами для запуска ракет. Весь стартовый взвод является мобильным и может перебраться на новую площадку. После выстрела пусковые установки могут быть перезаряжены через час.
Между стартовым центром и радиолокационным центром управления и контроля есть микроволновая и радиосвязь для передачи данных и голосовой связи. Пусковая система может располагаться на расстоянии до 300 км от места, выбранного для центра управления РЛС.
ПТРК Arrow 2
Ракета двухступенчатая оснащена твердотопливным ускорителем и маршевым ракетным двигателем. Ракета использует начальное горение для выполнения вертикального горячего пуска из контейнера и вторичное горение для поддержания траектории полета ракеты к цели с максимальной скоростью 9 Махов, или 2,5 км / с.
Управление вектором тяги используется на фазах ускорения и маршевого полета. При зажигании маршевого двигателя второй ступени сборка первой ступени отделяется.Ракета-носитель первой ступени производится компанией Israel Military Industries. Рафаэль производит маршевый двигатель.
«Двухступенчатая противотактическая баллистическая ракета Arrow 2 оснащена твердотопливным ускорителем и маршевым ракетным двигателем».
Ракета «Стрела» запускается до того, как становятся точно известны траектория и точка перехвата опасной ракеты. По мере того как становится доступным больше данных о траектории, оптимальная точка перехвата определяется более точно, и ракета направляется к оптимальной точке перехвата.
Боевая часть ракеты, содержащая боеголовку, взрыватель и искатель терминала, оснащена четырьмя подвижными стабилизаторами с аэродинамическим управлением, обеспечивающими возможность перехвата на малой высоте. Боеголовка представляет собой осколочно-фугасную боеголовку направленного взрыва, разработанную Рафаэлем, которая способна уничтожить цель в радиусе 50 метров.
Двухрежимная ГСН имеет пассивную инфракрасную ГСН для обнаружения и сопровождения тактических баллистических ракет и активную ГСН, используемую для наведения на воздушные цели на малых высотах.Инфракрасный искатель представляет собой матрицу фокальной плоскости из антимонида индия, разработанную Raytheon (ранее Amber Engineering).
Высота перехвата составляет от минимум 10 км до максимум 50 км. Максимальная дальность перехвата составляет примерно 90 км.
РЛС раннего предупреждения о пожаре и наведения ракет Green Pine
Дочерняя компания Elta Electronic Industries, входящая в состав IAI Electronic Group, разработала радар раннего предупреждения и управления огнем Green Pine для системы Arrow. Радар имеет обозначение EL / M-2090 и включает в себя установленный на прицепе радар и антенную решетку, генератор энергии, систему охлаждения и центр управления радаром.
Green Pine — это твердотельный радар с фазированной антенной решеткой с электронным сканированием, работающий в L-диапазоне в диапазоне от 500 МГц до 1000 МГц, который был разработан на основе радара с фазированной решеткой Elta Music. РЛС одновременно работает в режимах поиска, обнаружения, сопровождения и наведения ракеты.
Радар может обнаруживать цели на дальностях до 500 км и может отслеживать цели на скорости более 3000 м / с. Радар освещает цель и направляет ракету Arrow в пределах 4 м от цели.
Две радиолокационные системы Elta Green Pine были доставлены в Индию как часть системы противовоздушной обороны этой страны от баллистических ракет. Первый был доставлен в 2001 году.
Центр управления огнем Citron Tree
Tadiran Electronics Limited является генеральным подрядчиком центра боевого управления / управления огнем Citron Tree. Citron Tree, установленный на прицепе, загружает данные радара вместе с данными из других источников и использует мощные инструменты обработки сигналов для управления перехватом угроз полностью автоматически, в том числе против одиночных и множественных угроз.Система имеет возможность вмешательства человека в петле на каждом этапе.
«Радар может обнаруживать цели на расстоянии до 500 км и отслеживать цели на скорости более 3000 м / с».
Центр управления огнем и боевыми действиями оснащен компьютерными рабочими станциями для координатора космической обстановки, офицера разведки, офицера по анализу миссии, ответственного за ресурсы и старшего офицера боевых действий, а также место командира. На рабочих станциях отображается большая электронная карта, показывающая район сражения.Прогнозируемые и подтвержденные места запуска имеют цветовую кодировку для обозначения приоритетных мест.
При обнаружении запуска ракеты место запуска, положение и траектория ракеты, а также прогнозируемая точка попадания отображаются на электронной карте. Предполагаемая точка удара отображается на карте в виде эллипса. Размер эллипса удара уменьшается по мере стабилизации траектории ракеты и получения данных о траектории. Изображение траектории соответствует цвету изображения места запуска.Также отображается оптимальная точка пересечения. Центр может контролировать до 14 перехватчиков одновременно.
Link 16, Tadil J, связь обеспечивает взаимодействие с блоками управления огнем Patriot.
