Комплексная подсветка Приоры своими руками

Инструкция о том, как сделать яркую подсветку приоры своими руками. Разобраны варианты подсветки днища, дверей, приборное панели и многое… Просмотров: 13934

1. Подсветка днища

Для начала необходимо измерить днище автомобиля, чтобы подготовить соответствующие куски светодиодной ленты для переднего и заднего бампера, а также для боковых частей днища автомобиля. После этого отрезаем куски пластикового профиля (обычный пластиковый элемент для проводки)

Для дополнительной жесткости конструкции проклеиваем металлической лентой внутреннюю поверхность профиля

После этого, при помощи пластиковых хомутов, закрепляем прозрачный шланг, в котором потом разместим светодиодную ленту.

Помещаем ленту в шланг

При помощи силикона изолируем концы с двух сторон.

К днищу автомобиля крепимпрофиль при помощи обычного крепежа

Комплект подсветки готов к установке.

Осталось только прикрутить профиль к днищу и подключить ленту.

После этого обезжириваем нижнюю поверхность приборной панели и аккуратно наклеиваем светодиодную ленту . Подключаем провода к центральному плафону, чтобы свет загорался одновременно с открытием дверей.

Задние полоски необходимо доработать, чтобы крепко их закрепить и направить свет перпендикулярно поверхности, а не под сиденье, полосы можно закрепить на площадки из пластика (в нашем случае коробки от DVD дисков).

Один край был заправлен между каркасом сиденья и поролоном, а второй,в свою очередь, был приклеен двухсторонним скотчем.

Для начала, необходимо снять и разобрать приборную панель.

Далее, необходимо определиться, использовать в качестве источника света светодиоды, впаянные в печатную плату, либо использовать светодиодную ленту. Второй вариант проще в реализации, так как изготовить плату такого размера достаточно трудозатратно. Нарезаем светодиодную ленту на полоски, по 3 диода в каждой, и припаиваем к ним проводку.

После этого размещаем эти полоски внутри приборной панели и закрепляем их.

В случае необходимости дополнительно просверливаем отверстия под проводку.

Подключаем плату к машине, включаем габариты и при помощи контрольной лампочки определяем плюс и минус подсветки. Соответственно припаиваем проводки.

Скручиваем и изолируем все провода.

Собираем панель.

Свечение достаточно яркое. Рекомендуется установить на минимум регулировку подсветки и или же дополнительно устанавливаем тонировку.

Ставим панель на автомобиль и подключаем.

4. Подсветка блока управления печкой.

В данном случае в качестве источника света так же можно использовать светодиоды, впаянные в печатную плату или светодиодную ленту. Так как в предыдущем примере, мы уже рассмотрели вариант с использованием светодиодной ленты, рассмотрим вариант с печатной платой.
Для начала, необходимо демонтировать сам блок управления.

После этого снимаем накладку, световод со шкалой из оргстекла и шаблон.

Далее сканируем шаблон и изготавливаем плату методом ЛУТ. Припаиваем светодиоды и резисторы.

 Проверяем работоспособность платы

Теперь необходимо снять зеленую краску при помощи спирта и ножа. Спирт смываетзеленую краску не трогая черную.Символы заклеиваем белой матовой пленкой. Прозрачным двухсторонним скотчем на рассеиватель приклеиваем маску.

Вырезаем в плате отверстия для установки

Собираем блок управления печкой, устанавливаем его на автомобиль и подключаем.

 5. Подсветка дверей.
Для начала необходимо снять обшивку дверей.

Далее отрезаем куски ленты необходимой длины и припаиваем проводку.

После этого, обезжириваем нижнюю поверхность обшивки и приклеиваем светодиодную ленту.

Дополнительно прикручиваем ее проволокой. Для этого сверлим несколько маленьких отверстий.

Теперь осталось установить обшивку на двери и подключить питание. «Плюс»можно взять от кнопки стеклоподъемника, а «минус» от концевика.

www.lights-market.ru

Interior lighting Priora normal — logbook Lada Priora sedan 2008 on DRIVE2

Штатное освещение в салоне Лада Приора комплектация «Норма» — далеко от нормы. Поэтому я по примеру многих приороводов заменяю штатные лампочки на светодиоды. Полгода назад я уже извлекал потолочный плафон и, удалив крепеж под лампочку вклеил тервопистолетом две полоски (кластеры) светодиодов. Свет стал гораздо лучше, но полоски заполняли плафон не полностью и не симметрично, что «давило на психику». А может это уже и болезнь — «засветодиодиться»)).
В общем были куплены дополнительно два квадратных кластера по 4 светика. На фото ниже видны две полоски (по 3 светика), вклеянные в плафон, а также квадратные кластеры.

Проверка полярности и длины проводов

Используя различные карательные инструменты мне удалось избавиться от термоклея, извлечь полоски светиков и удалить остатки пластиковых перегородок, на которые ранее надевались контакты для лампы накаливания.

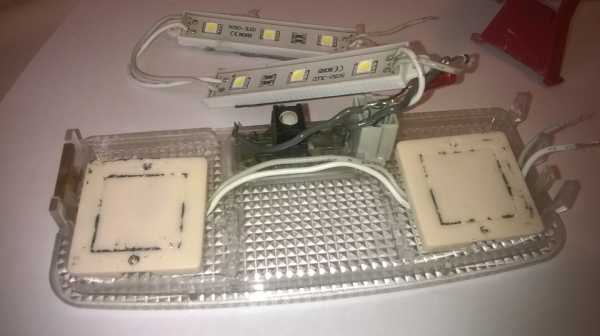

В разборе, перед поклейкой

В работе широко использовался термопистолет, взятый напрокат у жены (она им поделки сооружает иногда)

Термоклеевой пистолет

Полработы готово

Заклеено! Осталось соединить проводки

Ну и инсталяция на место. Кнопка работает. Светодиоды загораются и потухают. Все как на обычной лампе, только света побольше.

www.drive2.com

Дополнительная подсветка салона Приоры

Подсветка ваз 2170 отличается от своего предшественника ВАЗ 2110, например, в салоне Приоры нет центрального плафона. В результате задним пассажиром часто не хватает света. Исправить ошибку конструкторов можно как минимум двумя способами.

Установка центрального плафона в Lada Priora

1. Плафон освещения мест задних пассажиров (номер по каталогу 21700-3714010-01), на рис №9.
2. Рамка крепления плафона (номер по каталогу 21700-3714014-01), на рис №8.

Когда рамка и плафон найдены, приступаем к его установке. Для этого нащупываем ребро за обивкой потолка, и делаем маленькое отверстие. Протягиваем проводку, а затем закрепляем рамку плафона на потолке. Если найти отверстия для установки плафона не получится, тогда обивку потолка лучше снять.

Другой пример, когда в качестве источника света был выбран плафон от Chevrolet Lanos. Крепится он к самой обивке потолка (прикручивался). Для этого пригодились пару металлических пластин, с просверленными в них отверстиями.

Дополнительное освещение салона Приоры в накладках задних стоек

Затем отщелкнуть клипсы и снять пластиковые накладки задник стоек. Вырезать в них отверстия под плафоны, и устанавливаем их.

Подключение дополнительного освещения салона ВАЗ 2170

1. всегда включено.
2. включается при открытии дверей.
3. выключено и штурманский свет.

Кстати, доработка подсветки салона не ограничивается приведенными методами, попробуйте установить подсветку в ручки потолка, как в Гранте. И еще, установка штатного плафона Приоры в центр потолка избавит от проблемы провисания обивки.
