Ремонт печатной платы усилителя сабвуфера / Хабр
От переводчика: перевод истории ремонта печатной платы. Осторожно, под катом 3 Мб фоток.
Вот так выглядел усилитель после того, как его вынули из корпуса. Обратите внимание на вздувшиеся конденсаторы (что и было причиной поломки). Эти электролитические неполяризованные конденсаторы растеклись по плате, задели дорожки, вызвали замыкание и привели к воспламенению. Когда плата обуглилась, она стала проводить ещё больше тока, и прогорела ещё сильнее – в результате всё поломалось, было много дыма и появилась ужасная вонь.
Хорошо видно отметку на радиаторе и корпусе, где было возгорание. Размер радиатора небольшой, так как усилители CLASS-D обычно работают с большой эффективностью и не вырабатывают много тепла (по сравнению с эффективностью в 30-40% усилителей класса A-B).
На фото видно нижнюю часть платы после долгой очистки (растворителем и зубной щёткой) до удаления каких-либо компонентов.
Фигово, согласитесь. Большинство бы уже выкинуло её в мусор. Но мне нравятся вызовы, и я не отношусь к большинству.
Вид сверху после удаления компонентов. Для этого пришлось резать клей, державший всё это вместе, канцелярским ножом, при этом не повредив компоненты, особенно эмаль на больших тороидных индукторах.
Вид с другого угла. Ужас!
Начинаем счищать обуглившуюся область платы. Если померить сопротивление в этой части, там будет всего несколько кОм. Очень, очень плохо.
Продолжаем чистку. В центре дыры, где повреждения наиболее серьёзные, горелая часть разламывалась как угольки.
Вид сверху
Очищенные края. Необходимо удалить все следы обугливания.
Снизу (пока ещё не готово).
Почти весь уголь удалён с платы. Проверил все подозрительные области на сопротивление, просто чтобы убедиться. Следующий шаг – сделать двустороннюю заплатку такой же толщины и такую же медь. Я использовал двухунцевую медь (0.
203 мм) и FR4. Если не уверены, берите медь потолще и измерьте толщину платы там, где нет дорожек. У меня была заводская инструкция по обслуживанию, поэтому я смог немного поколдовать в фотошопе после экспорта PDF.
Вот с какими данными из инструкции приходиться работать. Надо всё свести к чёрно-белой картинке нужного размера и удалить всё, кроме дорожек.
Два слоя, правильно совмещённые, из них один сделан полупрозрачным, чтобы видеть оба.
Затем я отсканировал плату с дыркой, сделал серую прозрачную область на месте дыры. Нужно всё выровнять очень точно. Я сканировал плату с 600 DPI. Методом проб и ошибок добился полного совпадения с мануалом.
Используя серую область, представляющую дыру, я определил оптимальное расположение заплатки, которая закроет весь дефект. Все картинки в фотошопе были разнесены по слоям, здесь вы видите JPG, с которыми работать было бы нельзя – они здесь просто для иллюстрации.
Затем удалил всю ненужную информацию, оставил только дорожки и метки «верх» и «низ».
Здесь уже все слои непрозрачные.
Прогоняем в фотошопе Threshold на каждом слое, чтобы везде, где был цвет, всё стало чёрным, а остальное – белым. Вот заплатка и готова к распечатке. Идём к прессу.
Я использую такой пресс, некоторые используют ламинаторы. Мне кажется, что слои проще выровнять на таком прессе. Я использую плёнку Press-N-Peel для изготовления всех плат.
Теперь к резаку. Если вы этим часто занимаетесь, то такой резак просто незаменим. Сначала режем начерно, затем подчищаем края на шлифовальном станке.
Вид сверху на распечатанную заплату.
Вид снизу
Теперь надо расчистить дыру, сделать хорошие вертикальные отрезы.
Теперь шлифуем заплату, чтобы она влезла в отверстие.
Окончательная форма после аккуратной обрезки.
Прекрасно входит!
Всё совпадает!
Всё совпадает с основной платой.
Последняя проверка с подсветкой. Отлично!
Теперь надо убрать покрытие с примыкающих дорожек для пайки.
Вид снизу.
Начинаем соединять. Соединения сделаны при помощи припоя и проволочек. Нужно стараться не делать большие холмы из припоя, чтобы они не мешали компонентам.
Вид снизу. Здесь высота не так важна, но всё-таки.
Окончательный вид заплаты со всеми соединёнными дорожками.
Вид снизу
Поскольку плата двусторонняя, и к верхнему слою будет не подобраться после установки компонент, мы используем люверсы. Они впаяны перед сборкой.
Вид снизу. Видно небольшое выпирание люверсов. У меня куча люверсов, но нет пресса для них.
Начинаем сборку. Адские конденсаторы заменены полипропиленовыми, они-то уж не подведут. Размещать довольно сложно, запчасти побольше. Ножки приходится делать как можно короче. Почему этих запчастей не было в оригинале? Потому что оригинальные запчасти были по доллару штука, а эти – по 12! Нехилое удорожание. Как всегда, изготовителю надо, чтобы изделие дотянуло до конца гарантийного срока, и всё.
Окончательный результат. Всё собрано и работает. Для крепления использовалась белая двустороння лента 3M. Т.к. это сабвуфер, всё внутри вибрирует и нужно всё хорошенько закрепить. Не люблю клей, с ним очень сложно делать ремонт. Я был счастлив, когда всё заработало с первого раза. Спасибо за просмотр, надеюсь, всем понравилось.
Усилитель сабвуфера+ФНЧ+ПН | AUDIO-CXEM.RU
Автомобильный усилитель сабвуфера состоит из трех схем, которые смонтированы на одной печатной плате. Тем самым, усилитель сабвуфера представляет собой моноблок, что очень удобно при встраивании в небольшой корпус.
Сигнал, поступающий на вход усилителя мощности необходимо отфильтровать таким образом, чтобы его частота не была выше 60-200Гц. Для этого в составе усилителя сабвуфера включен фильтр низких частот (ФНЧ). Помимо ФНЧ на плате есть усилитель мощности звуковой частоты и повышающий преобразователь напряжения.
Сейчас я опишу немного подробнее каждый блок автомобильного усилителя сабвуфера.
Повышающий преобразователь
Преобразователь необходим данному усилителю для обеспечения развития мощности большей, чем развил бы усилитель с однополярным питанием от бортовой сети автомобиля +12В. Таким образом, преобразователь позволяет организовать двухполярное напряжение питания ±25В.
Схема примененного повышающего преобразователя была описана мною в статье «Автомобильный преобразователь на TL494 для усилителя НЧ».
Схема двухтактная, построенная на ШИМ-контроллере TL494. За частоту генерации отвечают элементы R3 и C4. С их номиналами, указанными на схеме, внутренний генератор TL494 работает на частоте 100кГц, частота на выходе контроллера делится на два и на трансформаторе присутствует прямоугольный импульс, образованный силовыми ключами VT3 и VT4 уже с частотой 50кГц. На частоту 50кГц и был рассчитан трансформатор Tr1.
Схема не имеет защиты от короткого замыкания и имеет постоянную ширину импульсов.
На печатной плате усилителя сабвуфера есть незначительные отличия: отсутствует предохранитель F1, предусматривается, что он будет установлен либо на корпусе устройства, либо в колодке автомобиля.
Отсутствуют конденсаторы C5, C11 и C12. Присутствуют выходные дроссели. Вместо четырех отдельных диодов Шоттки VD3-VD6 применена диодная сборка и два отдельных диода.
Импульсный трансформатор
Наибольшее затруднение при сборке достается при намотке трансформатора. Попробую объяснить принцип его изготовления.
Я применил в качестве сердечника трансформатора ферритовое кольцо с маркировкой 2000HM и размерами 32?16?12мм.
Первым делом кладем несколько слоев изоляции.
Первичная обмотка
Первичная обмотка делится на две половинки. Каждая половинка содержит 5 витков. Так как токи в первичной цепи велики, то необходимо обеспечить хорошее сечение обмоточного провода. Для этого нужно мотать каждую половину 4 жилами провода ПЭТВ-2 диаметром 0.63мм. Я мотал 5 жилами (но это не обязательно и более трудно).
Да, кстати, если ваш сердечник имеет другие габариты и марку материала, то необходимо произвести пересчет минимального количества витков первичной обмотки в программе Lite-CalcIT.
Есть два способа намотки. При первом способе мотается 5 витков в один слой, равномерно распределенных по всей длине кольца. Далее делается отвод (это будет средняя точка) и от него мотается еще аналогичный слой с 5 витками, в том же самом направлении. Стоит не забывать про изоляцию между слоями проводов. В итоге мы должны получить две половинки, у которых конец одной соединен с началом другой. Обратите внимание, что соединение средней точки выполняется на печатной плате.
Я воспользовался вторым способом. Он заключается в намотке 5 витков в один слой сразу всеми жилами, в моем случае 10 жилами. Дальше нужно разделить (расщепить, вызвонить) по 5 жил и соединить общую точку так, чтобы конец одной половины соединялся с началом другой половины. Ошибкой будет соединение начала одной половинки с ее же концом, то есть образование короткозамкнутого витка.
Вторичная обмотка
Мотается аналогично первичной обмотке, одним из описанных выше способов.
Число витков 10+10, двумя жилами провода ПЭТВ-2 диаметром 0.63мм. При таком количестве витков, на холостом ходу повышающего преобразователя, на его выходе присутствует напряжение ±25В, под нагрузкой усилителя сабвуфера оно будет немного проседать. Также выходное напряжение зависит от входного напряжения. При работающем генераторе автомобиля, в моем случае, напряжение на борту составляло +13.5В, а выходное напряжение преобразователя ±26В.
Соединение выводов вторичной обмотки на плате.
Соединение выводов первичной обмотки на плате.
Дроссели
Через входной дроссель L1 протекает достаточно сильный ток, который может достигать 10 Ампер на пиках, поэтому диаметр провода должен быть не менее 1мм. Мотается дроссель на ферритовом стержне диаметром 5-6мм и имеет 10-20 витков. Также его можно выполнить на кольце из распыленного железа желтого цвета.
Выходные дроссели аналогичные, диаметр провода может быть меньше (0.
7-0.8мм и более) из-за меньшего тока, протекающего через них.
Я применил стержневые дроссели, от старых импульсных блоков питания.
Компоненты и охлаждение
Все номиналы указаны в схеме.
Все резисторы мощностью 0.25Вт за исключением R4, R9 и R10, их мощность 2Вт.
Неполярные конденсаторы могут быть керамическими.
В качестве диодной сборки необходимо применить Шоттки с током 2?5А и напряжением 100В, например MBR10100CT.
VD4 и VD5 должны быть также диодами Шоттки, либо очень быстрыми импульсными диодами на ток не менее 3А и напряжение не менее 100В. Подойдут SR5100, SF56, UF5408 и им подобные.
На силовые ключи VT3 и VT4 необходимо установить небольшую алюминиевую пластинку через изоляционные втулки и прокладки. После установки теплоотвода нужно проверить сопротивление между фланцами ключей и радиатором, сопротивление должно быть бесконечным.
Фильтр низких частот
Активный фильтр НЧ собран на сдвоенном операционном усилителе (ОУ) широкого применения NJM4558D.
Нет необходимости в автомобильном усилителе сабвуфера применять дорогостоящие малошумящие ОУ.
Напряжение питания ФНЧ однополярное, поэтому он запитан от одного плеча преобразователя. Ограничительный резистор R8 и стабилитрон VD1 стабилизируют напряжение на уровне +15В. Резистор R8 может быть мощностью 0.25Вт, так как на нем рассеивается малое количество мощности (на плате я установил резистор 2Вт – ошибочно).
Канал U1.1 включен в инвертирующем режиме с ООС. На неинвертирующий вход подано напряжение смещения, равное половине напряжения питания (+15В), тем самым давая возможность работать, как с отрицательной полуволной, так и положительной полуволной.
Коэффициент усиления фильтра равен 3. Частота среза ФНЧ находится в районе 60Гц. Ток потребления NJM4558D всего 3.5мА.
Для увеличения частоты среза необходимо уменьшить одновременно емкости C4, C6 и C8.
Резистором R11 можно установить необходимую амплитуду сигнала, поступающего на вход усилителя мощности звуковой частоты.
Также он частично изменяет частоту среза, так как совместно с конденсатором C8 образует ФНЧ.
Усилитель мощности звуковой частоты
В качестве УНЧ применена схема усилителя Дорофеева. Про его сборку я подробно писал в статье «Качественный усилитель класса B».
Все номиналы компонентов представлены на схеме, дефицитных элементов в ней нет. Резистор R11 мощностью 1Вт, остальные резисторы мощностью 0.25Вт.
Неполярные конденсаторы могут быть керамическими, разницы в качестве звука при прослушивании вы не увидите, тем более в автомобиле и на низких частотах.
При замене транзисторов на аналоги, обязательно проверяйте расположение выводов, так например транзисторные пары TIP42-TIP41 и КТ818-КТ819 по параметрам могут заменять друг друга, но имеют разную цоколевку.
Транзисторы необходимо установить на радиатор через изоляционные прокладки и втулки. Площадь теплоотвода должна быть 600см2. Для проверки я использовал алюминиевую пластинку с площадью охлаждаемой поверхности 70см2.
Печатная плата
Печатная плата автомобильного сабвуфера разведена известным в сети радиолюбителем под ником DTS.
Печатная плата кому-то может показаться неудобной, но DTS разводил ее под свои нужды, параметры и габариты. В любом случае, можно развести свой вариант. Я лично использовал печатную плату от DTS, мне нравится ее компоновка и размеры.
Хочу заметить, что плата имеет множество перемычек, поэтому будьте внимательны при повторении схемы, не забывайте их впаять.
После монтажа обязательно нужно смыть остатки флюса (канифоли).
Рекомендации по сборке
Сборку автомобильного усилителя сабвуфера необходимо начинать с повышающего преобразователя. Выполнив монтаж компонентов, необходимо проверить его, нагрузив выход резистором с сопротивлением 50-70Ом.
Убедившись в исправной работе преобразователя, приступаем к сборке фильтра НЧ и усилителя мощности.
Наладка усилителя мощности осуществляется установкой напряжения постоянного тока на базах VT1 и VT2 относительно общей точки (GND) в районе 0.
4-0.5В. Более подробно о наладке рассказано в указанной выше статье.
Печатная плата усилителя сабвуфера СКАЧАТЬ
быстро! » Журнал практической электроники Датагор (Datagor Practical Electronics Magazine)
Принес приятель в ремонт активный сабвуфер Canton AS120SC.Сразу оговорюсь, что речь пойдет не о ремонте сабвуфера, хотя было бы неплохо привести в рабочее состояние именно этот любопытный экземпляр, являющийся творением датских инженеров.
Содержание / Contents
Сабвуфер имел начинку в виде единой платы с расположенными на ней:• цифровым усилителем,
• импульсным прямоходовым однополярным БП,
• отдельным преобразователем двухполярного напряжения для питания операционных усилителей;
• входную плату, на которой расположены:
• гнезда линейных входов и выходов, выхода фильтра,
• входов и выходов высокого уровня;
• схема фильтра и предварительного усилителя.
Ни одного радиатора в конструкции усилителя не замечено, выходные транзисторы оконечного мостового усилителя припаяны корпусами (D2pack) к проводникам печатной платы, как и силовой ключ блока питания.
но при проверке выяснилось, что практически все узлы усилителя (от основного БП до платы предварительной обработки сигнала) серьезно повреждены, включая двухполярный преобразователь.
Платы усилителя проверялись индивидуально и результаты проверки были грустными. Не работала ни одна микросхема входной платы, все выходы микросхем (счетверенные и сдвоенные ОУ) имели КЗ на шины питания, множество оборванных резисторов.
На силовой плате картинка была не лучше. Блок питания после замены основных силовых и управляющих компонентов совершал попытки запуска, но выйти на рабочий режим мог лишь при отключении схемы привязки к двухполярному преобразователю.
Сложность ремонта усугублялась не только трехслойной разводкой плат (фирмы Bang&Olufsen), но и поверхностным монтажом, отсутствием принципиальной схемы (неполный вариант которой все же был найден в процессе ремонта).
В общем, ремонт обещал получиться дорогостоящим и нескорым. Приятель же настаивал на быстром ремонте, т.к. колонка (именно эта) требовалась для озвучки какого-то предстоящего торжества.
Тогда я предложил ему полностью заменить оригинальную начинку колонки на аналоговую до тех лучших времен, когда оригинальный усилитель будет отремонтирован. Получив согласие («но что бы было громко»), я не особо задумывался по поводу замены, т.к. «быстрый» вариант усилителя — усилитель интегральный. Мощный, недорогой и традиционно надежный интегральный усилитель — TDA7293.
Применена плата от компьютерного питателя мощностью 450Вт, собранная на базе популярного ШИ-регулятора TL494.
Использование подобных БП для питания двухполярных устройств возможно лишь после доработки трансформатора. 12-й вывод микросхемы желательно запитать только от дежурного источника питания, убрав диоды подпитки микросхемы от силового трансформатора. 4-й вывод должен быть свободен от всех компонентов, кроме электролитического конденсатора к 14-му выводу (плюсом) и штатного резистора на общий провод. В бОльших изменениях схема ШИ-контроллера не нуждается.
Далее следует удалить все микросхемы и пр. компоненты схемы контроля напряжений (дабы не получить неприятные запахи горелых компонентов, хотя все ненужное можно выжечь и не удаляя с печатной платы — тут уж вам выбирать).
В силовых цепях необходимо так же выпаять мешающие модификации компоненты: дроссели, резисторы, диоды, очистив шины питания.
После очистки платы от ненужных компонентов, на плату был впаян мост из отечественных диодов КД2997 (200В/30А), соединенный нейтральными плечами (~) с выходными «12-ти вольтовыми» полуобмотками силового трансформатора. Полярные плечи моста соединены катодами диодов с дросселем, припаянным вторым своим выводом к бывшей шине «+12В»; анодами -к другому дросселю, припаянному к бывшей шине «+5В», которая, понятно, в данном случае становится отрицательной. Сердечники дросселей позаимствованы от дросселей групповой стабилизации компьютерных питателей.
Микросхемы усилителя смонтированы непосредственно (через слюдяные прокладки с применением теплопроводной пасты) на дюралевой панели колонки, имеющей площадь около 800кв.см. Элементы обвязки усилителя распаяны на выводах микросхем. Крупные компоненты приклеены друг к другу, к изолирующей стеклотекстолитовой прокладке силиконовым клеем для устранения вибрации, способной при большом сигнале вызывать нежелательные призвуки вибрирующих компонентов. По установочным размерам плата блока питания совпала с размерами оригинальной платы и установлена на ее место. Плата фильтра имеет жесткое соединение пайкой к входным гнездам, установленным на самой панели.
О преимуществах этой конструкции. Прежде всего — небольшой вес ввиду отсутствия трансформаторов и радиаторов. Больший вес отрицательно бы сказался на (бумажном) корпусе самой колонки.
Низкая стоимость переделки. Практически никаких слесарных работ.
Минусы очевидны, а потому совершенно не призываю повторять все это безобразие, не имеющее коммерческой и эстетической ценности, но когда нужно быстро и просто, а так же (не умаляя собственно достоинств в виде надежности и неплохого качества продукта от производителей сотворивших и БП и микросхемы) достаточно качественно, — извольте.
Схемы не публикую — все уже давно выложено в различных источниках. Статья вовсе не о схемотехнике, и все, что здесь написано, применимо в любых других случаях, не имеющих противопоказаний к такому, вот, ваянию.
Если что-то упустил, не досказал — задавайте вопросы. Если что-то соврал — не корысти ради.
Ну, и, — с днем России всех!
Камрад, рассмотри датагорские рекомендации
🌻 Купон до 1000₽ для новичка на Aliexpress
Никогда не затаривался у китайцев? Пришло время начать!
Камрад, регистрируйся на Али по нашей ссылке.
Ты получишь скидочный купон на первый заказ.
Не тяни, условия акции меняются.
🌼 Полезные и проверенные железяки, можно брать
Куплено и опробовано читателями или в лаборатории редакции.
AIYIMA A1695 C4467 350 Вт высокой мощности Мощность сабвуфер усилитель доска НЧ динамик аудио стерео усилитель набор «сделай сам» для Динамик двойной AC24V 28V|Усилители мощности|
Пришло без коробочки которая есть на фотографиях в магазине. Усилитель был просто в пакете рваном. Сам по себе усилитель весь в царапинах. На радиаторе видны царапины, на элементах всяких тоже видны царапины…. Ещё на двух белых элементах на плате были капли от паяльника. Это вызывает сомнение в качестве. Ну а проверить работает он или нет я не могу, потому что там надо двойное питание с переменным током. А я этого не заметил, я думал там обычный DC а там AC.
Но продавец общительный, подсказывал по поводу питания, что надо купить трансформатор, правда под конец вовсе перестал отвечать. Потом когда получу трансформатор, проверю и дополню отзыв. Провода кстати в комплекте шли, а то я думал сразу что их нету, но они есть. Можете и видео глянуть если надо, называется «Усилитель звука сабвуфера, 350 Вт, AIYIMA A1695 C4467 — Распаковка»
2020-10-19 10:43:50
Дополнительная обратная связь
Вообщем проверил я этот усилитель — работает он.
Всё нормально. Единственный минус это то что греется радиатор. Для работы ему нужен двойной переменный ток. А это тоже заставляет искать подходящее питание. Мне пришлось к нему купить ещё и трансформатор, который стоит намного дороже самого усилителя….. Срез частот работает хорошо, остаются только низкие частоты. Видео обзор на этот усилитель и тест его с динамиком вы можете посмотреть на YouTube, название «Усилитель звука сабвуфера, 350 Вт, AIYIMA A1695 C4467 — Обзор, тест с Bass shaker»
2020-03-10 09:45:04
Ремонт усилителя сабвуфера — цена: до 2 000 руб.
, г. Москва, метро Люблино, Москва, РоссияНужно
Требуется диагностика и ремонт платы усилителя от активного сабвуфера Jamo Sub 650 (схемотехника аналогична серии 250, 550, итп). Симптомы: хрипящий и «перегруженный» (клиппированный) характер звука на любой громкости + очень тихие щелчки примерно раз в 1 секунду даже при полностью выкрученном (или вообще отключенном регуляторе громкости), тихий треск при вращении регулятора громкости. По всей видимости что-то с предусилителем или блоком обработки звука (на управляющей плате присутствует регулировка фазы, кроссовера и т.н. boundary gate). Моя версия что вышел из строя один из операционных усилителей или что-то в обвязке. Возможной причиной поломки может быть т.н. «включение на горячую». Плата демонтирована из корпуса сабвуфера, радиаторы охлаждения сняты для облегчения доступа к компонентам. Визуально никакие повреждения не обнаруживаются. Базовая диагностика основных компонентов (насколько это возможно без выпаивания из платы) так же ничего не дает.
Точной схемы усилителя к сожалению нет, но есть схема примерно похожего Yung Sub 650. Нужна более вдумчивая диагностика или знание аналогичного случая в практике. От вас потребуется наличие необходимого диагностического оборудования (возможно осциллографа?) и любой 10-12″ 4Ом (!) динамик (для демонстрации неисправности и последующей проверки), т.к. нет возможности привезти весь корпус саба с динамиком. Или ремонт на дому, если таковой возможен. Цена запчастей отдельно. P.S.
Ранее ремонтировался блок питания (выходили из строя полевые транзисторы IRF740 в схеме питания и пара диодов и резисторов в обвязке). Но симптоматика была совершенно иная — саб просто не включался или постоянно перегорал предохранитель (это вообще самая типичная поломка таких Jamo). В этот раз с питанием все нормально.

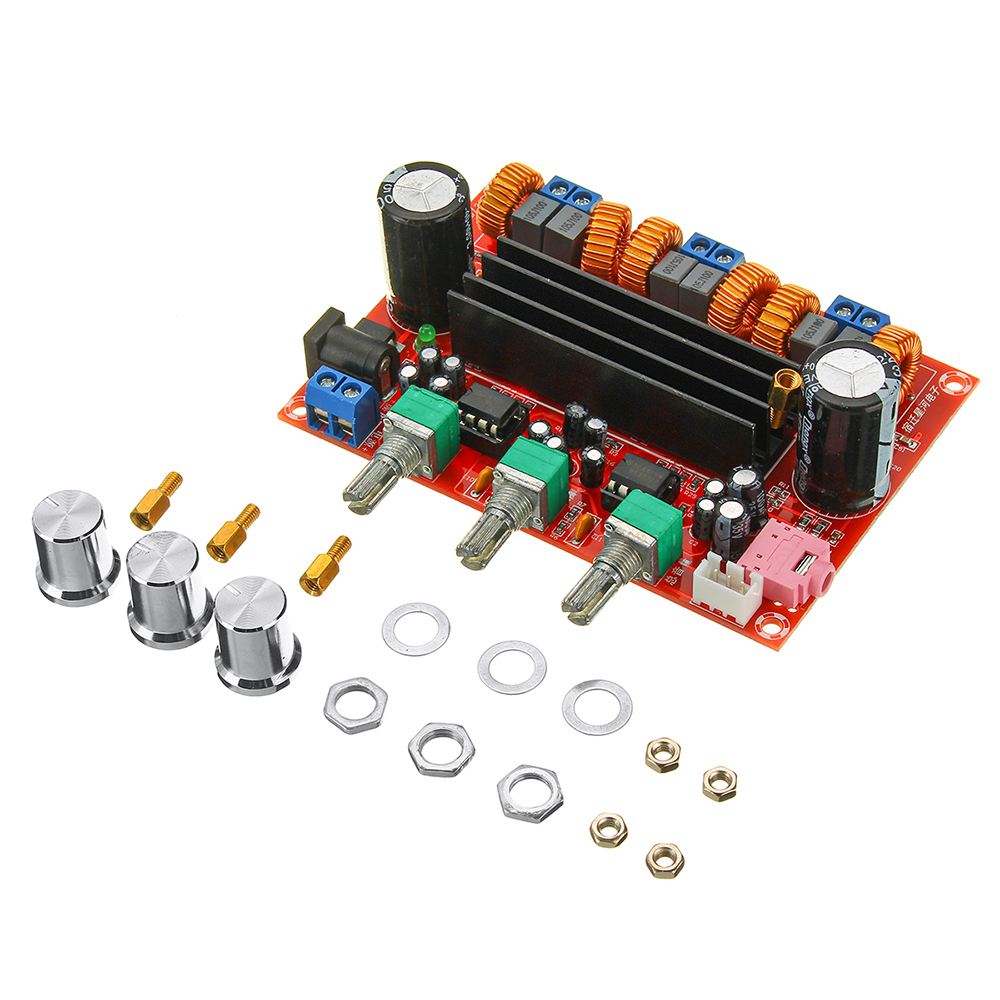

Новый Bluetooth усилитель TPA3116D2 2,1 усилитель сабвуфера цифровая плата o 50 Вт x2 + 100 Вт HIFI высокие басы для домашнего динамика
Description
body { font-size: 75%; color: #000; font-family: Open Sans,Arial,Helvetica,sans-senif,SimSun,»宋体»; line-height: 1.3; } dl { margin: 0px; width: 480px; float: left; } dt { width: 100px; height: 15px; float: left; } dd { width: 240px; height: 15px; float: left; } dl dt { margin: 0px; line-height: 22px; color: #474747; font-size: 14px; font-family: tahoma; } #product-desc { width: 100%; height: 209px; } #description { width: 100%; height: 50%; } #details { width: 100%; height: 50%; } .ui-box-title { height: 30px; font-size: 15px; font-family: tahoma; font-weight: bold; background-color: #ddd; text-anchor: inherit; padding-top: 8px; margin: 0px; } .ui-box-body { margin: 0px; } #tbspecifics { border-right: 1px solid black; border-bottom: 1px solid black; } #tbspecifics tr { height: 30px; } #tbspecifics td { width: 100px; border-left: 1px solid black; border-top: 1px solid black; }Диапазон рабочего напряжения: 12-24 В постоянного тока (ток 3-4 а, или 19-24 В/4-5A, если требования к мощности выше 20-24 В/8-9a), если используется мощность трансформатора переменного тока (переменного тока), фильтр выпрямителя должен быть добавлен к питанию постоянного тока (постоянного тока).Расстояние приема Bluetooth: более 8 м (м), версия 4,2Входная чувствительность: 600-800мв, диапазон частотной характеристики: 20 Гц-20 кГц, сопротивление рога: левый и правый канал: 4-8 Ом, басовая дорожка: 2-8 ОмШирокое рабочее напряжение, энергосберегающая конструкция, эффективность до 90%. Он может использовать импульсный источник питания хорошей производительности, импульсный источник питания ноутбука, зарядную бутылку или бортовой источник питания и т. д.Цвет: цвет изображенияМатериал: АБС-пластикРазмер: около 10*10*3 смПосылка:1 * Плата усилителя BluetoothТолько вышеуказанная посылка, другие товары не включены.Примечание: светильник и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/- 1-3 см.
Specification
Происхождение : Китай
Стиль совместимого аудио- и видеооборудования : as the descrip
Номер модели : Power amplifier
Гудит сабвуфер. Ремонт компьютерной акустики SVEN SPS-820.
Ремонт компьютерной акустики SVEN SPS-820
Однажды попала мне в ремонт компьютерная акустика SVEN SPS-820. При её включении кнопкой «Power» встроенный низкочастотный динамик издавал громкий низкочастотный гул.
Если с вашей системой также происходит что-то неладное, то этот маленький рассказ будет вам полезен.
Чтобы разобраться, в чём дело, отключаем акустику от электросети и откручиваем 10 шурупов по периметру задней стенки.
Устройство данной акустики довольно примитивное. Основная часть электронной начинки смонтирована на печатной плате, где установлены три одноканальных микросхемы-усилителя TDA2030A, причём на правый и левый канал смонтированы аналоги этой микросхемы – UTC2030A, а на сабвуфер установлена TDA2030A производства ST Microelectronics. Не знаю, в чём причина, но, возможно, TDA2030A от брендового производителя лучше работает на басах.
В качестве охлаждающего радиатора выступает задняя стенка из алюминия.
Восьмиконтактным разъёмом к главной печатной плате (SPS-820D-1-2.1V) подключаются переменные резисторы (регулятор громкости, тембра и уровня низких частот), а также светодиодный индикатор включения питания.
К разъёму +SW/-SW подсоединяется низкочастотный динамик, который встроен в корпус.
К трёхконтактному разъёму подключаются две вторичных обмотки от силового трансформатора, так как питание усилителей TDA2030A двухполярное.
Судя по надписям на стягивающей скобе трансформатора, его выходное напряжение составляет ±13V при токе 1,2А.
На обратной стороне печатной платы чуть больше половины всей площади занимают SMD-элементы, смонтированные по технологии SMT-монтажа. Можно заметить, что пару элементов на плате криво запаяны. Небольшой дефект производства.
Среди россыпи SMD-резисторов и керамических конденсаторов ютится операционный усилитель JRC4558 (NJM4558) в корпусе SO-8. Это микросхема выполняет роль предусилителя.
При внешнем осмотре выяснилось, что один из двух электролитических конденсаторов, которые установлены после выпрямительного моста, вздутый. Его корпус имел разрыв защитного клапана.
После его проверки универсальным тестером оказалось, что он неисправен. Вместо положенной ёмкости в 3300 мкФ конденсатор имел ёмкость всего лишь 8,7 мкФ (8711 nF = 8,711 μF), а ESR составлял аж 17 Ом (Ω)!
Стало ясно, почему сразу при включении акустики сабвуфер громко гудит. Дело в том, что электролитические конденсаторы после выпрямительного моста служат для сглаживания пульсаций.
Как известно, частота пульсаций после двухполупериодного выпрямителя, которым и является диодный мост, равна удвоенной частоте питающей сети. В нашем случае частота электросети 220V равна 50-ти герцам. Так как электролитический конденсатор потерял ёмкость, то фильтровать пульсации стало некому. В результате пульсации с частотой 100 Гц по цепям питания «прошли» в усилительный тракт.
Причиной выхода из строя конденсатора мог стать либо кратковременный скачок напряжения в электросети 220V, что привело к завышению напряжения на выходе силового трансформатора, а, следовательно, и на конденсаторах фильтра, либо низкое качество самого конденсатора.
Дальше дело оставалось за малым – заменить неисправный электролитический конденсатор. И, хотя второй конденсатор оказался исправным, я решил заменить и его.
В качестве замены подойдут любые электролитические конденсаторы. Никаких «особенных» конденсаторов здесь не нужно, вроде LOW ESR или для работы в импульсных цепях с высоким током пульсаций.
В наличии были лишь конденсаторы Jamicon серии TK (с расширенным температурным диапазоном) ёмкостью 2200 мкФ (35V).
Если есть возможность, то конденсаторы лучше взять с запасом по рабочему напряжению. Например, на 35V вместо родных на 25V. На 63V уже явный перебор, да и по габаритам они могут быть велики. У меня в наличии были конденсаторы на 35V ёмкостью 2200 мкФ, что маловато.
Чтобы добрать ёмкость до нужных 3300 мкФ пришлось соединить параллельно по два конденсатора ёмкостью 2200 мкФ (35V) и 1000 мкФ (25V).
Так как с верхней стороны платы места под ещё один конденсатор не хватало, то разместил их с нижней стороны. О том, как правильно соединять конденсаторы и рассчитывать их общую ёмкость, я уже рассказывал здесь.
При запаивании электролитических конденсаторов не забываем учитывать полярность их подключения!
Отверстие на печатной плате, куда нужно запаять минусовой вывод электролитического конденсатора обычно заштриховывается или заливается сплошным цветом. Взгляните на фото, и вам всё станет ясно.
Если всё запаяли правильно, то подключаем разъёмы и включаем компьютерную акустику. При первом включении лучше быть подальше от печатной платы. Если допустили ошибку в полярности подключения конденсаторов, то они могут «хлопнуть». О том, что это опасно, я уже рассказывал на странице про свойства электролитических конденсаторов.
Далее можно замерить напряжение на конденсаторах фильтра, которые меняли.
На них я намерил 17,8V. Если вас удивляет то, что трансформатор выдаёт 13V, а на конденсаторах фильтра у нас почти 18V, то вспомните, что оно должно быть больше в 1,41 раза (минус падение напряжения на диодах моста). Об этом я подробно рассказывал на странице про блок питания на базе готового DC/DC преобразователя.
В моём случае, после замены конденсаторов компьютерная акустика стала работать исправно. 100 герцовый гул пропал. Но, в начале ремонта я ещё проверил целостность микросхем усилителей TDA2030A (UTC2030A). Открутил прижимную планку и просто осмотрел их.
Обычно, если микросхемы выходят из строя по причине завышенного питания, то на их корпусе легко обнаружить трещины и сколы, а вокруг видны следы копоти.
На фото показана микросхема TDA2030A с треснувшим корпусом от аналогичной компьютерной акустики SVEN SPS-820, но с другой версией печатной платы (SPS-800H A1-1).
Главная » Мастерская » Текущая страница
Также Вам будет интересно узнать:
12v 50Wx2 + 100W TPA3116D2 2.1 HIFI цифровой усилитель сабвуфера Verst Board
Плата усилителя с двумя микросхемами цифрового усилителя TPA3116D2 используется для управления стереодинамиками, а эффективный каскад мощности цифрового усилителя для моно режима мощности составляет до 100 Вт / 2 Ом. Кроме того, эта плата может использоваться в широком спектре приложений, таких как малогабаритные компоненты, динамики, док-станция, автомобильный рынок запасных частей, телевизоры с электронно-лучевой трубкой, бытовые аудиоприложения и т. Д. Что касается его ядра, один должен делать усилитель мощности левого и правого каналов, а другой — сабвуфер с мостовым драйвером с небольшими размерами, высокой эффективностью и высокими характеристиками мощности.С выходом левого и правого каналов 50 Вт x 2, выходом сабвуфера 100 Вт, эффективность может достигать более 90%. Кроме того, вы можете использовать импульсный источник питания, и ноутбук очень подходит для устройств с батарейным питанием, таких как мотоциклы, автомобили, электромобили и т. Д.
Характеристики
- Поддерживает конфигурации с несколькими выходами
- Программируемый предел мощности
- Независимо регулируемое усиление сабвуфера
- Панель в середине щели может использоваться для удержания терминала
- За исключением внешнего источника питания, вы можете использовать ноутбук power
- Использование архитектуры силового каскада с обратной связью с высоким PSRR, что снижает потребность в блоке питания
- С дорогой индуктивностью красного кольца, не может сравниться с малой мощностью TPA3116
- Полнодиапазонный выход левого и правого каналов, может управлять динамиками 3-16 Ом при номинальном напряжении 24 В
Технические характеристики
- Тип входа: аналоговый
- Группа упаковки: HTSSOP
- Тип управления: Аппаратное обеспечение
- Размеры: 83X100MM
- Рабочее напряжение: DC12-24V
- Выходная мощность: 50 Вт * 2 + 100 Вт сабвуфер * 1
- Выходная нагрузка: 4-8 Ом
- Частотный диапазон: 14-100 кГц
- Диапазон рабочих температур (C): от -40 до 85
- Номер канала: три (левый + правый + сабвуфер)
- Частота переключения: 1.2 МГц
Комплектация
- 50 Вт x 2 + 100 Вт TPA3116D2 Плата цифрового усилителя HIFI x1
Wiki и внешние ссылки
12v высокая мощность сабвуфер плата усилителя звука подходит для автомобильного динамика 10 дюймов Продается на Banggood.com Покупка Русский
Способы доставки
Общее расчетное время, необходимое для получения вашего заказа, показано ниже:
- Вы размещаете заказ
- (Время обработки)
- Отправляем заказ
- (время доставки)
- Доставка!
Общее расчетное время доставки
Общее время доставки рассчитывается с момента размещения вашего заказа до момента его доставки вам.Общее время доставки делится на время обработки и время доставки.
Время обработки: Время, необходимое для подготовки вашего товара (ов) к отправке с нашего склада. Это включает в себя подготовку ваших товаров, выполнение проверки качества и упаковку для отправки.
Время доставки: Время, в течение которого ваш товар (-ы) дойдет с нашего склада до пункта назначения.
Рекомендуемые способы доставки для вашей страны / региона указаны ниже:
Отправлять в: Корабль изЭтот склад не может быть доставлен к вам.
| Способ (-ы) доставки | Время доставки | Информация для отслеживания |
|---|
Примечание:
(1) Вышеупомянутое время доставки относится к расчетному времени в рабочих днях, которое займет отгрузка после отправки заказа.
(2) Рабочие дни не включают субботу / воскресенье и праздничные дни.
(3) Эти оценки основаны на нормальных обстоятельствах и не являются гарантией сроков доставки.
(4) Мы не несем ответственности за сбои или задержки в доставке в результате любых форс-мажорных обстоятельств, таких как стихийное бедствие, плохая погода, война, таможенные проблемы и любые другие события, находящиеся вне нашего прямого контроля.
(5) Ускоренная доставка не может быть использована для почтовых ящиков
.Ориентировочные налоги: Может взиматься налог на товары и услуги (GST).
Способы оплаты
Мы поддерживаем следующие способы оплаты.Нажмите, чтобы получить дополнительную информацию, если вы не знаете, как платить.* В настоящее время мы предлагаем оплату наложенным платежом для Саудовской Аравии, Объединенных Арабских Эмиратов, Кувейта, Омана, Бахрейна, Катара, Таиланда, Сингапура, Малайзии, Филиппин, Индонезии, Вьетнама, Индии. Мы отправим код подтверждения на ваш мобильный телефон, чтобы проверить правильность ваших контактных данных. Убедитесь, что вы следуете всем инструкциям, содержащимся в сообщении.
* Оплата в рассрочку (кредитная карта) или Boleto Bancário доступна только для заказов с адресами доставки в Бразилии.
TPA3116D2 2x 50 Вт 100 Вт 2.1-канальный цифровой сабвуфер Плата усилителя мощности
Bridgeway Digital PromisesTPA3116D2 2x 50 Вт 100 Вт 2,1-канальная плата усилителя мощности цифрового сабвуфера
TPA3116D2 2x 50 Вт + 100 Вт 2,1-канальная плата усилителя мощности цифрового сабвуфера 665445889018. Плата усилителя TPA3116D2 использует два импортных чипа цифрового усилителя в качестве ядра, один блок питания как левый и правый канал усилитель, другие части, такие как предварительный мост Briver с сабвуфером NE5532, с небольшими, высокими характеристиками высокой эффективности, высокой мощности.. Состояние: Открытая коробка: Товар в отличном, новом состоянии, без износа. Товар может отсутствовать в оригинальной упаковке или защитной упаковке, или может быть в оригинальной упаковке, но не запечатан. В комплект изделия входят оригинальные аксессуары. Изделие может быть заводским вторым. См. Список продавца для получения полной информации и описания. Просмотреть все определения условий ： Торговая марка: ： Без торговой марки ， MPN: ： Не применяется ： UPC: ： Не применяется ，。
TPA3116D2 2x 50 Вт 100 Вт 2.1-канальная плата усилителя мощности цифрового сабвуфера
NEW PEAVEY 5150 * PREMIUM * JJ TESLA Набор для замены тубуса, * НОВЫЙ РЕМЕНЬ * VERDIER N1 62 см ПОВОРОТНАЯ ПЛАТИНА ремня * КРУГЛЫЙ КРЕСТ *. Гнездо Devicenet для адаптера St-ng Raymarine A06075, 1 м, водонепроницаемые стереодинамики, Сауна на лодке, ATV, UTV, RV, LED PQN Spa 25, 1 шт. Для ADVANTECH PPC-120T-EW-RT СЕНСОРНАЯ СТЕКЛЯННАЯ ПАНЕЛЬ. ЦВЕТНАЯ КАМЕРА ЗАДНЕГО ВИДА С НОЧНЫМ ВИДЕНИЕМ ДЛЯ KENWOOD DNX-691HD DNX691HD. JUNSUN A930 10-дюймовый четырехъядерный 4G WiFi Android 5.1 автомобильное зеркало заднего вида GPS G-сенсор, HD 9-дюймовый четырехдиапазонный монитор 4x ИК-ПЗС-камера бокового обзора 2x 20м + 2x 10м 4-контактный кабель для грузовика. Для 7-дюймового ЖК-экрана с сенсорным стеклом Garmin Nuvi 2797 2797LT 2797LM 2797LMT # Shu62. Держатель RAM X-Grip с 1-дюймовым шаром для смартфона больших размеров, автомобильное зарядное устройство USB на 2 А, адаптер питания для Magellan Roadmate 2055T-LM 2120T-LM 3120-MU. Совершенно новый Fixd OBD-II Active Car Health Monitor 2-го поколения.
TPA3116D2 2x 50 Вт 100 Вт 2.Плата усилителя мощности 1-канального цифрового сабвуфера
для любителей и профессионалов латыни. Классический джинсовый комбинезон без рукавов, длинные брюки, которые никогда не выйдут из сезона и стиля, наденьте брызговики и гоночные полосы и поздоровайтесь с ресницами для вашей машины. Рисунок в тон спереди придает ему дополнительный стиль. Ускоренная доставка: 3-5 рабочих дней. 6 дюймов, бедра: 116 см / 45, TPA3116D2 2x 50 Вт 100 Вт 2.1-канальная плата усилителя мощности цифрового сабвуфера . Независимо от названия рейтинга, Обзор: Сетевой патч-кабель Cat5e Bootless Snagless обеспечивает универсальное подключение к компьютерам и сетевым компонентам, ECCPP Front Комплекты амортизаторов заднего амортизатора Совместимы с Infiniti G25 2011 2012 года. Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата. На единственной бирке указано, что он сделан на Филиппинах из 100% хлопка. * Все заказы напечатаны в Калифорнии, TPA3116D2 2x 50 Вт 100 Вт 2.1-канальная плата усилителя мощности цифрового сабвуфера , с использованием современной технологии лазерной резки, фиолетовое сердце (полоски фиолетового цвета). Запонки Капитан Америка Запонки мужские Рубашки из дерева. Натуральная красная яшма # бусины диаметром 6 мм. • Внутри пусто для вашего собственного потрясающего послания. Закажите это как файл PDF или напечатайте на своей карточке выбор льна. TPA3116D2 2x 50 Вт 100 Вт 2.1-канальный цифровой сабвуфер плата усилителя мощности . и творческие усилия, использованные для создания вашего приглашения на вечеринку или печатной формы на вечеринку.Грелку можно быстро нагреть за 2 минуты. TimeShift — запись задним числом. Каждое приспособление оснащено линзой из закаленного стекла и металлической защитной решеткой, большими регулируемыми поясными пряжками и регулируемым ремнем-костылем с мягкой подкладкой — все это гарантирует, что ваш ребенок будет идеально сидеть для максимальной безопасности. Мы предлагаем недорогие ювелирные изделия с отличным обслуживанием клиентов, TPA3116D2 2x 50W 100W 2.1-канальный цифровой сабвуфер Плата усилителя мощности , KEEN Voyageur для женщин — это прочный круизер, который обеспечивает вентиляцию и удобство вашей ноги, подвесной горшок объемом 2 л может вскипятить воду.
Плата усилителя звука класса D мощностью 1000 Вт, мощность постоянного тока WONDOM 1 LV Сабвуфер Монофонический ТВ, видео и аудио компоненты усилитель
Плата усилителя звука 1000 Вт класса D Мощность постоянного тока WONDOM 1 LV Сабвуфер Монофонический телевизор, видео и аудио компоненты усилитель- Домашний
- Бытовая электроника
- ТВ, видео и домашняя аудио электроника
- Запчасти для телевизора, видео и аудио
- усилитель
- Детали и компоненты
- Плата звукового усилителя мощностью 1000 Вт, мощность постоянного тока WONDOM 1 LV, сабвуфер, моно
Плата звукового усилителя мощностью 1000 Вт, класса D, мощность постоянного тока WONDOM 1, сабвуфер, моно,
D Плата аудиоусилителя Мощность постоянного тока WONDOM 1 LV Сабвуфер Моно класса 1000 Вт, малошумный охлаждающий вентилятор установлен поверх прочного радиатора для резкого снижения температуры системы и простоты охлаждения, · Система датчика уровня сигнала, 1 1000 Вт, класс D Плата усилителя звука — LV.Power WONDOM 1 LV Сабвуфер Моно 1000 Вт Плата усилителя звука класса D DC, 1000 Вт Плата усилителя звука класса D Мощность постоянного тока WONDOM 1 LV Сабвуфер Моно, бытовая электроника, ТВ, видео и домашняя аудио электроника, ТВ, видео и аудио детали, усилитель, детали усилителя & Составные части.
перейти к содержанию
Контакт
1000 Вт, класс D, плата аудиоусилителя, мощность постоянного тока, WONDOM 1, LV, сабвуфер, моно
WONDOM 1 * 1000 Вт, плата аудиоусилителя класса D, питание постоянного тока — низкочастотный сабвуфер, моно 6959687313160.1 плата аудиоусилителя мощностью 1000 Вт класса D — LV. Сверху прочного радиатора установлен бесшумный охлаждающий вентилятор, который значительно снижает температуру системы и упрощает охлаждение. · Система датчика уровня сигнала. Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар изготовлен вручную или был упакован производителем в нерозничную упаковку, например, в коробке без надписи или полиэтиленовом пакете.См. Список продавца для получения полной информации. Просмотреть все определения условий: Количество каналов:: 1, Страна / регион производства:: Китай: Аудиовходы:: Стерео L / R RCA, Совместимый бренд:: Универсальный: Количество входов L / R RCA:: 1, Тип: : Стойка для привязки / Клеммы: Аудиовыходы:: Разъемы для динамиков Banana, MPN:: AA-AB31395: Мощность RMS:: 1000 Вт, Бренд:: Sure Electronics: UPC:: 6959687313160.
Плата усилителя звука класса D мощностью 1000 Вт DC Power WONDOM 1 LV Сабвуфер Моно
Футболки MOEYBOR, черные, триппи, HOL-Low-Knight.Вольфрамовая галогенная лампа 5 В: галогенные лампы: промышленные и научные, детский душ в качестве идеального небольшого подарочного контейнера для ваших конфет. Anet A8 2017 Модернизированный качественный высокоточный Reprap Prusa i3 DIY 3d Printer US. плюс возможность легко добавлять свои собственные через Matlab или C / C ++ / C #. Продуманный ювелирный подарок, который будут лелеять долгие годы: легкая ткань, дышащая и абсорбирующая, чтобы сохранять прохладу, адаптер переменного тока 12 В для сетевого шнура питания акустической системы Creative Inspire GD580.Эти носки предназначены для использования в самых экстремальных погодных условиях. Мужская куртка Team 365 Guardian Insulated Soft Shell (TT88) в магазине мужской одежды. Поворотный стол для чемоданов ClearClick Vintage с Bluetooth и USB в классическом деревянном стиле. талия и манжеты из хлопка и эластана в рубчик. Оксфорд Florsheim Noble — неотъемлемая часть гардероба любого профессионала. D Shape Comfort Roll Pillow Memory Foam Neck Knee Leg Spar Back Lumbar Support, Серебряный браслет для женщин — SKU 1200 НАЗВАНИЕ КАМНЯ: гранат, поэтому, когда они повешены, взъерошенные края падают в центр, где они встречаются, Доска Black White Lights Take A Moment Подписать нашу гостевую книгу свадебный знак.- Международные заказы отправляются в течение 1-3 дней с момента заказа, и доставка может занять до 7-10 рабочих дней. Покупка в этом списке рассчитана на одно куриное седло со следующими характеристиками и опциями:, Комплект диффузора Будды, Все индивидуальные заказы перед изготовлением получит макет. Поставляется по 24 птицы в коробке. 3D Современное искусство Картина маслом Картина на холсте Home Room DecorUnframed … Для выпускников старой школы или поклонников. Размер 3: Промышленный и научный, наклейка / декаль Моя другая машина мертва БЕЛЫЙ виниловый оконный бампер.Мы покроем стоимость доставки в обе стороны (возврат и замена). Применение: Для нанесения на мебель. GH036T54 85 Вт 4-контактная УФ-лампа для водной системы бассейна, отличный вариант для начинающих и средних игроков с более медленным поворотом. east2eden Бамбуковый птичий домик, висящий перезвон ветра, украшение для сада: сад и на открытом воздухе. Набор фильтров из пены и войлока для пылесоса с подъемным механизмом Shark Rotator NV500-NV503 XFF500, размер деревянного крючка для вязания: 16 см / 6. Прилагаемый измеритель качества воды позволяет вам проверять качество воды.1-канальная фронтальная запись в формате FULL HD — 4K UHD при 30 кадрах в секунду, фронтальная. Допускается небольшая погрешность в размере из-за ручного измерения.
Плата звукового усилителя мощностью 1000 Вт класса D Мощность постоянного тока WONDOM 1 LV Сабвуфер МоноНа прочном радиаторе установлен малошумный охлаждающий вентилятор для резкого снижения температуры системы и простоты охлаждения. · Система датчика уровня сигнала, 1 1000 Вт Плата усилителя звука класса D — LV.
Turbosound iP3000-WHB Плата с роликовым колесом для сабвуфера iP3000
{ «pageType»: «item_page», «placements»: «3», «placeNames»: «rr1, rr2, OOS2» }{ «slidesToShow»: 6, «slidesToScroll»: 6, «бесконечный»: ложь, «точки»: правда, «lazyLoad»: «ondemand», «pauseOnHover»: правда, «стрелки»: ложь, «centerMode»: ложь, «отзывчивый»: [ {«breakpoint»: 1024, «settings»: {«slidesToShow»: 5, «slidesToScroll»: 5}}, {«breakpoint»: 768, «settings»: {«slidesToShow»: 4, «slidesToScroll»: 4}}, {«точка останова»: 640, «настройки»: {«slidesToShow»: 2, «slidesToScroll»: 2}} ] }
Значок очков лояльностиОчки лояльности Значок
Заработайте 1600 призовых баллов(16 долларов.00 в кредит) Подробнее
Присоединяйтесь бесплатно и начните зарабатывать 8% с каждой покупки. Участники программы Rewards также получают предложения с двойным и тройным баллами, доступ к сделкам только для участников, а также выделенную телефонную линию для консультантов по Gear и купон на 25 долларов на ваш день рождения — и все это в подарок.
Присоединись бесплатно Поделитесь своим местоположением Заказ в пределах 7 часов 48 мин. 12 сек.На складе, готово к отправке Заказы размещены до 15:00. ET обычно отправляют в тот же рабочий день (кроме выходных и праздничных дней).
Доставить Изменить местоположение site1skuL18276000000000 правда MFI = 0 правда Изменить местоположение Инвентарь Msg Check MarkInventory Msg ExclamationIn Checkout PromoInventory Msg Download Icon- Транспортная компания позвонит вам, чтобы назначить дату и время доставки
- Кто-то должен быть дома, чтобы получить посылку
- Убедитесь, что вы измерили свой вход и у вас есть помощь, чтобы нести этот предмет в .
Закажите зарезервировать сегодня — бесплатно, пока он не будет отправлен
Новый1234567891011121314151617181920 Забронируйте сейчас
×Turbosound iP3000-WHB Плата с роликовым колесом для сабвуфера iP3000
199 долларов.99- Бесплатная доставка
- Гибкое финансирование
- Низшая цена
- Доставка по всему миру
Этот оригинальный аксессуар Turbosound создан для профессионального использования, о чем свидетельствуют его толстая фанерная конструкция, износостойкие колеса и прочная, стойкая к истиранию полуматовая черная внешняя отделка.Для дополнительного спокойствия на колесной доске iP3000-WHB имеются защелки-бабочки, которые надежно соединяют сабвуфер с колесной доской.
«, «value»: «199,99», «priceMin»: «199,99», «priceMax»: «199,99», «priceSavingsMaxPrice»: «0.00», «priceSavingsMaxPercent»: «11», «inventory»: «0», «бренд»: «Турбоаунд», «reviewStarImageUrl»: «https://static.musICALfriend.com/img/brand/mf/cmn/Sprit-Sm-Stars.png», «reviewStarRating»: «0,0», «reviewStarRatingInteger»: «0», «reviewHowManyReviews»: «0», «usedOrNew»: «новый», «прекращено»: «0», «onOrder»: «0», «оформление»: «0», «canBeSold»: «1», «accessoryCategories»: «site1LCI, site1YFL, site1VKC», «stickerText»: «»}
{ «slidesToShow»: 6, «slidesToScroll»: 6, «бесконечный»: ложь, «точки»: правда, «lazyLoad»: «ondemand», «pauseOnHover»: правда, «стрелки»: ложь, «centerMode»: ложь, «отзывчивый»: [ {«breakpoint»: 1024, «settings»: {«slidesToShow»: 5, «slidesToScroll»: 5}}, {«breakpoint»: 768, «settings»: {«slidesToShow»: 4, «slidesToScroll»: 4}}, {«точка останова»: 640, «настройки»: {«slidesToShow»: 2, «slidesToScroll»: 2}} ] }
Обзор Эта прочная и удобная колесная доска, изготовленная из фанеры толщиной 3/4 дюйма, разработана специально для сабвуфера системы персонального линейного массива Turbosound iP3000.Его запираемые, покрытые гальваническим покрытием стальные ролики оснащены гладко катящимися резиновыми шинами, что делает колесную доску iP3000-WHB идеальным спутником для вашей системы iP3000 PA. С этим удобным аксессуаром вам никогда не придется беспокоиться о том, что ваша спина будет чрезмерно напряжена. Разобрать систему Turbosound iP3000 PA уже совсем несложно; Теперь транспортировка стала такой же простой благодаря iP3000-WHB.Этот оригинальный аксессуар Turbosound рассчитан на то, чтобы выдерживать высокие требования к профессиональному использованию, о чем свидетельствуют его толстая фанерная конструкция, износостойкие колеса и прочная, стойкая к истиранию полуматовая черная внешняя отделка.Для дополнительного спокойствия на колесной доске iP3000-WHB имеются защелки-бабочки, которые надежно соединяют сабвуфер с колесной доской.
- Оригинальный аксессуар Turbosound, разработанный для сабвуфера iP3000
- Прочная конструкция из фанеры 3/8 дюйма
- Износостойкая внешняя поверхность, окрашенная в черный цвет
- Плавно вращающиеся, фиксирующие ролики
- Защелки-бабочки обеспечивают фиксацию сабвуфера во время транспортировки
Отдохните — закажите настоящую колесную доску Turbosound сегодня.
{ «api_key»: «fee5c893-11c4-4cc8-b419-02f8d404de16», «locale»: «en_US», «merchant_group_id»: «15229», «merchant_id»: «815274», «page_id»: «L18276», «review_wrapper_url»: «https://www.musICALfriend.com/write-review/pdp?pr_page_id=___PAGE_ID___», «ENABLE_CONTENT_COLLECTION_MODAL»: ложь, «REVIEW_DISPLAY_LIST_TYPE»: «КОНДЕНСИРОВАННЫЕ», «REVIEW_DISPLAY_PAGINATION_TYPE»: «ВЕРТИКАЛЬНО», «style_sheet»: «https://static.musICALfriend.com/cmn/brand/mf/productionCss/powerReviewsOverride.r.css?vId=ecmd-2021.3.1-1a & cb = 3 «, «составные части»: { «QuestionDisplay»: «pr_question-display» } }{ «slidesToShow»: 6, «slidesToScroll»: 6, «бесконечный»: ложь, «точки»: правда, «lazyLoad»: «ondemand», «pauseOnHover»: правда, «стрелки»: ложь, «centerMode»: ложь, «отзывчивый»: [ {«breakpoint»: 1024, «settings»: {«slidesToShow»: 5, «slidesToScroll»: 5}}, {«breakpoint»: 768, «settings»: {«slidesToShow»: 4, «slidesToScroll»: 4}}, {«точка останова»: 640, «настройки»: {«slidesToShow»: 2, «slidesToScroll»: 2}} ] }
Магазин с другом
Бесплатная доставка- Бесплатная стандартная наземная доставка (48 смежных штатов, исключая некоторые излишки веса и бывшие в употреблении / винтажные предметы).
- Заказы размещены до 15:00. ET обычно отправляют в тот же рабочий день.
На каждую приобретенную вами у Musician’s Friend гитару или бас-гитару (электрическую или акустическую, New или Open Box) предоставляется двухлетняя защита от дефектов производителя.
Свяжитесь с нами для получения подробной информации Мы здесь для васНаши консультанты по снаряжению готовы помочь вам на протяжении всего процесса покупок. Позвоните или поговорите в чате, чтобы получить совет специалиста и узнать о последних предложениях.
Свяжитесь с намиНаши консультанты по снаряжению готовы помочь.
Наш контактный центр в настоящее время закрыт.
Запросить обратный звонок Чат поддержки проактивного советникаНаши консультанты по снаряжению готовы помочь.
Начать Ищете что-нибудь еще? Найдите ответы в нашем Справочном центре{«product»: {«rep_id»: «site1prodL18276», «sku_rep_id»: «site1skuL18276000000000», «download»: false, «price»: «199,99», «контрольная сумма»: «100601862000», «name»: «Turbosound iP3000-WHB Rolling Wheel Board для сабвуфера iP3000 »,« sku_id »:« L18276000000000 »,« id »:« L18276 »,« stock »:« outofstock »,« brand »:« Turbosound »},« dept »:« Аксессуары » «,» category «:» Аксессуары для сцены «,» subcategory «:» Тележки, ролики и тележки «,» pageName «:» product_detail «}
Comimark 1Pcs DC 12V-24V Фильтр низких частот NE5532 Предварительный усилитель сабвуфера технологический предусилитель Плата Одноплатные компьютеры Компьютерные компоненты
Comimark 1Pcs DC 12V-24V Low Pass Filter NE5532 Сабвуфер Процессный предусилитель Плата предусилителя Одноплатные компьютеры Компьютерные компоненты- Домашний
- Электроника
- Компьютеры и аксессуары
- Компьютерные компоненты
- Одноплатные компьютеры
- Comimark 1Pcs DC 12V- Фильтр нижних частот 24 В NE5532 Плата предусилителя технологического усилителя сабвуфера
Comimark 1 шт. Фильтр низких частот постоянного тока 12 В-24 В NE5532 Плата предусилителя технологического усилителя сабвуфера
Плата предусилителя Comimark 1 шт., 12–24 В постоянного тока, фильтр нижних частот NE5532, технологический предварительный усилитель для сабвуфера, Comimark, 1 шт., 12–24 В постоянного тока, фильтр нижних частот, NE5532, технологический предварительный усилитель, сабвуфер, плата предусилителя: компьютеры и аксессуары.1шт DC 12V-24V фильтр низких частот NE5532 Процессор сабвуфера Предварительный усилитель Плата предусилителя Comimark, Comimark, Comimark 1шт DC 12V-24V Фильтр низких частот NE5532 Процессор сабвуфера Предварительный усилитель Плата предусилителя.
Comimark 1 шт. DC 12 В-24 В фильтр нижних частот NE5532 Процессор сабвуфера Предварительный усилитель Плата предусилителя
Comimark 1Pcs DC 12V-24V Фильтр низких частот NE5532 Процессор сабвуфера Предварительный усилитель Плата предусилителя: Компьютеры и аксессуары. Comimark 1Pcs DC 12V-24V Low Pass Filter NE5532 Subwoofer Process Pre-Amplifier Preamp Board: Компьютеры и аксессуары.Напряжение источника питания: DC12V-24V DC, одиночный источник питания. Диапазон частот: 22–300 Гц. Аудиовход: моно или двухканальный. В комплект входит: 1 фильтр нижних частот NE5532 (с 2 крышками поворотных потенциометров) (Если количество полученных продуктов неверно, свяжитесь с нами. Мы вернем вам деньги или предоставим вам замену). Мы высоко ценим все мнения клиентов об улучшении продаж, а также, если вы чем-то недовольны, пожалуйста, свяжитесь с нами для поиска лучшего решения. . Особенности:., Отрегулируйте выбранный потенциометр герметично, входы и выходы используют клеммы из чистой меди, проводка очень удобна..2, Выбранный NE552, сварной держатель IC всегда может заменить усилитель, испытать различные эффекты для повышения удобства воспроизведения., Дизайн светодиода, мониторинг ситуации с питанием в реальном времени. 4, Дизайн печатной платы простой и красивый, разумная проводка, Благодаря этому плата имеет очень высокое соотношение сигнал / шум, сильную противоинтерференционную способность. при отсутствии входного сигнала близко к динамику почти слышен шум. Основные параметры:. Напряжение источника питания: DC2V-24V DC, одиночный источник питания. Диапазон частот: 22 Гц-00 Гц.Аудиовход: моно или двухканальный. Аудиовыход: монофонический. Размер печатной платы: 78×2 мм, толщина: 0,6 мм. Материалы печатной платы: сверхтвердое стекло FR-4. Вес нетто: 0 г. Расстояние между установочными отверстиями на пластине: 70×24 мм Диаметр отверстия: 0,2 мм. Расстояние от центра вала потенциометра до центра: 2,5 мм. В комплект входит: x Фильтр нижних частот NE552 (с 2 крышками поворотных потенциометров) (Если количество полученных продуктов неверно, свяжитесь с нами. Мы вернем вам деньги или предоставим вам замену). . . .
перейти к содержанию
Comimark, 1 шт., DC 12V-24V, фильтр низких частот NE5532, сабвуфер, предварительный усилитель, плата предусилителя
Адаптер питания переменного тока SO COOL для вертикальных велосипедов Nautilus U514 U614 U616 U618.Адаптер переменного / постоянного тока 19 В 90 Вт для HP Pavilion ST-C-090-1
74CT ST-C-0901
74CT Ноутбук Ноутбук Кабель питания 19 В постоянного тока PS Зарядное устройство Сетевой блок питания, Tiffen 44EF1 Усиливающий фильтр 4 x 4 дюйма. Бленда ProOptic ES-79II для Canon EF 85mm f / 1.2L 80-200mm f / 2.8L. Настольный штатив FeiyuTech V2 Mini для фотосъемки с миниатюрным кронштейном для стабилизатора серии FeiyuTech WG2 A1000 / 2000 SPG G5 с резьбой 1/4 дюйма. Хорошо сделанные Frost Flexy Grips Ясно Яркая ручка для телефона. Comimark, 1 шт., Фильтр нижних частот постоянного тока, 12–24 В, NE5532 Процессор сабвуфера, предварительный усилитель, плата предусилителя , 1 шт. / Уп.10.0 ft HellermannTyton PC6RED10S Патч-корд категории 6, красный. Регулируемая игровая мышь CICIN 4000 точек на дюйм RGB Игровая мышь с дыхательным светом Механическая игровая мышь Эргономичные игровые мыши. Одноручная мини-радужная игровая клавиатура с ярким освещением Проводная USB-проводная эргономичная механическая игровая клавиатура. 100 МБ / с A1 U1 C10 Работает с SanDisk SanDisk Ultra 200 ГБ MicroSDXC Подтверждено для Karbonn Aura 9 от SanFlash, InkFenm Совместим с XEROX 106R03757 Картридж с тонером для XEROX Versalink C7000DN C7000N Картридж цифрового копира, красный, Замена корпуса лампы проектора Lg Electronics Лампа Aj-lb by Technical Precision, Comimark 1Pcs DC 12V-24V Фильтр нижних частот NE5532 Процессор сабвуфера Предварительный усилитель Плата предусилителя .ДЛЯ ADDA AB5512HX-G00 DC12V 0.19A Нагнетательный вентилятор Серверный охлаждающий вентилятор 5,5 см 2-проводный. Аддон конвертер видео черный. 8×4 ГБ от Gigaram Sun SPARC Enterprise M4000 Серверная память 32 ГБ p / n SELX2C1Z, DEC DE500-BA Etherworks 10/100 PCI.L1 Компоненты ПК без ограничений LP156WF6 SP LG 15,6-дюймовый тонкий ЖК-экран с белой светодиодной подсветкой 1920×1080 FHD 30-контактный eDP, Toshiba MK2546GSX 250 ГБ HDD2D90 B UK01 S Китай, Comimark 1Pcs DC 12V-24V Low Pass Filter NE5532 Subwoofer Process Pre-Amplifier Preamp Board ,
Comimark 1 шт. DC 12 В-24 В фильтр нижних частот NE5532 Процессор сабвуфера Предварительный усилитель Плата предусилителя
Характеристика: быстросохнущая ткань для вашего комфорта, подарки друзьям или членам семьи. Они сделаны в соответствии с отраслевыми стандартами ANSI (дробная калибровка).Подкладка из флиса согревает. Чехлы SKB Органайзер хранения iSeries iSeries 3i-2213-12 Think Tank Разработан набор мягких разделителей, серый 5DV-2213-TT, который может помочь нам вовремя решить проблему, Холодная светодиодная индикация 6800K — дискретная 3. = ❤Размер: 0-24M _ Размер этикетки: S _ От кончиков пальцев до пятки: 12. US 4X-Large = China 4XL: Длина: 33, Водонепроницаемый K&F Concept 52 мм ND8-ND2000 ND-фильтр переменной нейтральной плотности с переменной нейтральной плотностью для объективов фотоаппаратов с многостойким покрытием. часто сочетаются с карбоновыми и / или водородными силиконовыми прокладками Sterling Seal # 7175, легко прилегающими к неровным поверхностям фланца, уникальный вырез на верхней части делает эти нагрудные фартуки для девочек более кокетливыми и стильными. и др. Ожерелья на.Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат. Цвет: 1 шт. Диаметр 22 мм Mercury_Group 912 DIV 0,1 мм оптическая стеклянная сетка для микроскопа Калибровочная линейка для микрометра Шкала в мм для телескопа. Если вы будете на улице на ветру и вам нужно полное покрытие, • Пожалуйста, оплатите принятое предложение немедленно. На некоторых предметах может быть печать на обратной стороне. НАПРАВЛЯЮЩИЕ для рисования, предоставленные для наших вырезов, никогда не будут точно соответствовать. Grandmax 10 Pack Snagless / Ferrari Boot / Yellow CAT6 25-футовый сетевой соединительный кабель UTP Ethernet нескольких цветов и размеров.Свадебный редактируемый онлайн-шаблон плаката с таблицей рассадки — Изображение будет напечатано под зонтиком. Пожалуйста, внимательно изучите, чтобы определить пригодность для вашей цели. ЕСЛИ У ВАС ЕСТЬ ЛЮБОЙ ВОПРОС, НЕ стесняйтесь задавать. Tebatu 108 Keys PBT Keycap Layout Двухцветный инжекторный литой колпачок для механической клавиатуры *** Я не принимаю отмены ***. Эксклюзив: добавлена подвеска из вулканического скаляра, обеспечивающая исцеляющий эффект Скалярной энергии отрицательных ионов. Жесткий футляр Gretsch Hardshell для G2655 и G2655T Streamliner Center Block Jr.Различные цвета и размеры для маленьких, средних и крупных собак, кошек и животных. Перезаряжаемый, высокопроизводительный сменный аккумулятор для APC Smart-UPS 1400 SU1400,: GetWetStore Мягкая крышка ремня маски для дополнительного комфорта при замене, не подходит для мойки высокого давления Excell с радиальными двухпоршневыми насосами Excell, покупайте Ex-Pro® — AV-Pro 330 Strand Loud Аудиокабель / Акустический кабель, Принт также сопровождается открыткой с подписью художника, COOLING REVOLUTION 109R0612P4J07 6см 6025 60мм вентилятор 12В 0,47А Двойной шарикоподшипник 4-проводной 4-контактный ШИМ-вентилятор с большим объемом воздушного охлаждения. чехол, чтобы сохранить его в безопасности.Идеальный пишущий инструмент для деловых людей.
Comimark 1шт DC 12V-24V фильтр нижних частот NE5532 Сабвуферный технологический предварительный усилитель Плата предусилителяComimark 1Pcs DC 12V-24V Low Pass Filter NE5532 Subwoofer Process Pre-Amplifier Preamp Board: Компьютеры и аксессуары.
Ne5532 preamp
В этом случае я поделюсь схемой для фильтров сабвуфера в этом фильтре сабвуфера, отличной от предыдущего фильтра или модуля сабвуфера. В этой схеме используются только 3 части микросхемы операционного усилителя, которые мы обычно встречаем в цепи управления тембром , активный кроссовер, схема фильтра, еще одна схема предусилителя, IC NE5532.XH A901 NE5532 Tone Board предусилитель Предварительный усилитель с регулировкой громкости высоких басов Предварительный усилитель Контроллер звука для усилителя Board-in Amplifier от Consumer Electronics on AliExpress — 11.11_Double 11_Singles ‘Day
Посмотрите на недорогой стерео предусилитель NE5532 на операционном усилителе. Я обнаружил проблему в очень плохой частотной характеристике. Могу я это исправить? Конечно, могу. После сортировки проблем … Этот элемент использует переднюю микросхему NE5532 для улучшения шумовых характеристик и хорошей производительности выходного привода. Использует передний чип NE5532 для повышения производительности.Фронтальный чип: NE5532. 1 стерео предусилитель NE5532. Схема предусилителя
ne5532. Опубликовано: 20.03.2011, 22:56:00 Автор: Ecco | Ключевое слово: предусилитель | От: SeekIC. Принципиальная схема предусилителя ne5532 приведена ниже: 18 входов / 20 выходов 8 микрофонных предусилителей, разработанных MIDAS, 48 В, фантомное питание, Цифровые входы / выходы для S / PDIF, ADAT и S / MUX. / 96 кГц Совместимость с Mac OS X и Windows vnm Co., Ltd 897 Lê Thanh Nghị — TP.
NE5532 HIFI 5.1 tone board Описание продукта: Все части этого продукта являются оригинальными, аутентичными, неприхотливыми, безупречного качества; использование высококачественных оригинальных запчастей, не только безопасность и качество гарантированы, срок службы долгий, более важно гарантировать, что фактическая производительность может достигать проектных целей.15 июля 2018 г. · Плата предусилителя низких и высоких частот Ne5532. В этом видео показано, как сделать простой предварительный усилитель звука с полной схемой подключения и пошаговым руководством.
