Как отрегулировать фары ваз 2110 своими руками. Регулировка положения рычага переключения передач
Учитывая то, что автомобиль часто эксплуатируется в ночное время, необходимо знать, как регулировать фары на ВАЗ 2110. Такая процедура часто проводится на СТО. Однако не всегда есть возможность воспользоваться услугами станции. Поэтому процесс настройки фар необходимо освоить своими руками.
Правильный выбор фар для ваз 2110
В автомобиле ВАЗ устанавливаются 2 вида фар:
- «Киржач», которые относятся к отечественному производству. Линзы испускают пучок света. С одной стороны, регулировка фар ВАЗ 2110 должна проходить без проблем, Но, проходя через внешний рассеиватель, свет искажается. Распылению света еще способствуют плохие погодные условия.
- «Бош» — импортный производитель. За счет высокого качества комплектующих деталей пучок света характеризуется четкой направленностью.
Оба вида имеют разные конструкции. Однако регулировка фар бош ваз 2110 ничем не отличается от отечественного аналога.
Правила регулировки фар
Часто регулировка фар ВАЗ 2110 проходит без снятия таких приборов с машины. На станции автообслуживания, регулировка фар ВАЗ 2110 проводится с применением стендов, на которых присутствует разметка, нанесенная под индивидуальную модель автомобиля. В домашних условиях настройка фар ВАЗ 2110 требует наличия самодельного шаблона. Изготавливается он из листов фанеры. Если есть возможность, разметка наносится непосредственно на стене. Изменение положения приборов происходит при помощи 2 регуляторов. Один из них отвечает за изменение положения фар по горизонтали, а другой по вертикали.
На автомобиле ваз 2110 регулировка фар необходима для того, чтобы поток света от неправильно отрегулированных приборов не ослеплял водителей встречных машин. Состоит она из основного этапа и нескольких подготовительных:
- подготовка автомобиля, площадки и стенда;
- осмотр регулируемых элементов;
- процесс регулировки.
Понимая как регулировать фары на ВАЗ 2110, необходимо еще знать о правилах проведения подготовительных работ:
- Проводится проверка надежности работы корректора.
- Выбирается ровная площадка, на которую устанавливается автомобиль. Предварительно она проверяется уровнем. Небольшие уклоны дадут сильную погрешность при проведении работ. Хорошим вариантом будет площадка, расположенная перед гаражными воротами.
- Зная, как отрегулировать свет фар на ВАЗ 2110, чтобы работы были выполнены верно, необходимо полностью заправить топливный бак, довести давление в шинах до нормы, а на водительское сиденье посадить человека, равного весу водителя.
- Провести разметку на шаблоне или стене. Для этого на нем проводится вертикальная линия, соответствующая проекции оси автомобиля. Отступая в стороны, наносится еще 2 таких линии, которые соответствуют центрам фар машины. Расстояние между ними составляет 1108 мм. Проводится горизонтальная линия, по высоте центра фар. Отступая от нее вниз 75 мм, чертится еще одна горизонталь.
Геометрические показатели расположения светотеневой границы пучка ближнего света фар на матовом экране в зависимости от высоты установки фар и расстояния до экрана.
Расстояние от оптического центра фары до плоскости рабочей площадки н, мм | Номинальный угол наклона светового пучка фары в вертикальной плоскости | Расстояние R от проекции оптического центра до светотеневой границы фары на экране, удаленном на 10 м, мм | |
угл. мин | процентов | ||
До 600 | 34 | 1.00 | 100 |
От 600 до 700 | 45 | 1.30 | 130 |
От 700 до 800 | 52 | 1.50 | 150 |
От 800 до 900 | 60 | 1.76 | 176 |
От 900 до 1000 | 69 | 2.00 | 200 |
От 1000 до 1200 | 75 | 2.20 | 220 |
От 1200 до 1500 | 100 | 2.90 | 290 |
Сила света фар в режиме «ближний свет»
* В случае несоответствия параметров, полученных при неработающем двигателе, проводят измерение при работающем двигателе.
Осмотр фар
Перед тем как отрегулировать фары на ВАЗ 2110 своими руками, проводится работа со световыми приборами:
- При помощи моющего средства смывается вся грязь со стекла.
- Визуально ведется осмотр фары. Если на нем заметны царапины, то они устраняются полировкой. Лучше такую работу проводить в сервисном центре.
- Также проверяются линзы и отражатели. При наличии на них трещин, они подлежат замене.
- Если лампы эксплуатировались длительное время, то меняются на новые элементы. При установке источников света не следует брать лампы повышенной мощности. Это сопровождается излишним нагревом узла, что привод к его поломке.
Процесс регулировки своими руками
В Инструкции представлен пошаговой процесс как отрегулировать фары на ВАЗ 2110 своими руками:
- Чтобы провести правильную регулировку фар ВАЗ 2110 своими руками, расстояние от стенда до места расположения автомобиля должно составлять 5 м. Автомобиль располагается под прямым углом к разметке.
- Вместо водителя, на переднее сиденье, укладывается груз, весом, в районе 75 кг. Также на это место может сесть помощник шофера, если он имеет тот же вес.
- Для правильной регулировки света фар ВАЗ 2110 необходимо установить пружины и амортизаторы в естественное, рабочее положение. Делается это при помощи качения автомобиля за крыло.
- Открывается капот. Правая фара прикрывается. Корректор устанавливается в положение 1.
- Перед тем как опустить фару на ВАЗ 2110, нужно найти регулировочный винт. Если прибор светит вверх, то его нужно опустить, путем вращения винта до попадания пучка света на вторую горизонтальную линию. Когда пучок сильно опущен, он наоборот требует подъема.
- Такая же манипуляция проводится с правой фарой.

Примечание. На правой блок-фаре все элементы расположены симметрично.
Чтобы понять, как отрегулировать дальний свет фар на ваз 2110, нужно воспользоваться другой инструкцией:
- Автомобиль также устанавливается от стенда на расстоянии 5 м.
- Теперь регулятор фиксируется в положение 4.

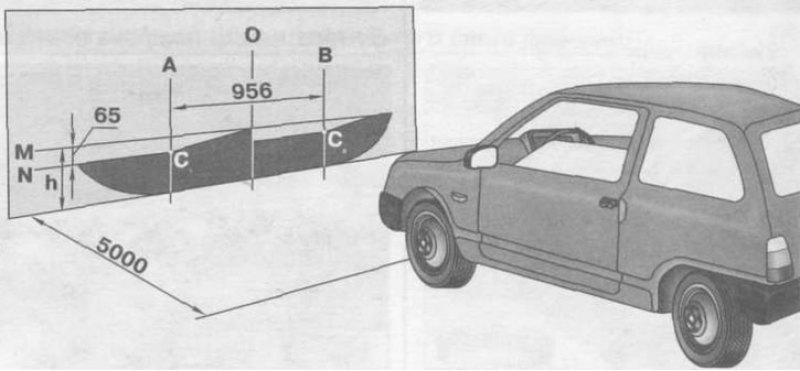

- Регулировка проводится по тому же принципу, как и ближнего света. Отличие заключается в том, что направляется пучок на 25 мм ниже верхней горизонтали.
- А — вертикальная линия обозначающая расположение лампы ближнего света левой блок-фары;
- В — вертикальная линия обозначающая расположение лампы ближнего света правой блок — фары;
- С — горизонтальная линия обозначающая расположение ламп ближнего света фар;
- D — линия обозначающая высоту подъема горизонтальной границы пучков света;
- О — осевая линия;
- l — расстояние между лампами ближнего света фар;
- А — расстояние от поверхности площадки на которой установлен автомобиль до ламп ближнего света фар.
Поломки, препятствующие регулировке
Часто возникает вопрос, как отрегулировать фары ваз 2110 в случае ее повреждения фары или поломки гидравлического корректора. Последний прибор необходим для того, чтобы при движении, автоматически обеспечивалась регулировка фар. Если автомобиль загружен стационарно, то поток света идет на дорогу. В случае большой загрузки задней части машины, передняя часть поднимается вверх и световой поток начинает бить в небо. В этот момент включается корректор. С его помощью происходит автоматическое опускание фар.
Устранение диффекта фар
Если регулировка фар ваз 2110 не дает ожидаемые результаты осмотр начинается с этих приборов. Их разборка проводится следующим образом:
- Выворачиваются весь крепеж, и фары вынимаются из гнезда.
- С них снимаются лампы.
- Чтобы отделить рассеиватель, используется фен. С его помощью растапливается герметик. Отделение проводится отверткой или другим плоским предметом. Если это фара Бош, то потребуется еще снять скобы, крепящие стекло.
- Демонтируется отражатель. Он держится на 3 точках.
- Все детали разобранной фары промываются. Неисправные элементы заменяются новыми. Затем сборка ведется в обратном порядке. В качестве герметика используется силикон.
Ремонт корректора
Распространенной поломкой является потеря герметичности корректора. Поскольку это устройство неразборное, чтобы провести регулировку фар 2110 его необходимо заменить.
Работа проводится в следующем порядке:
- На первом этапе снимаются все хомуты, которые крепят изделие к кузову, а также расширительный бачек. В салоне вынимается ручка управления. Все трубки демонтируются. В некоторых случаях они изымаются частями, путем перекусывания.
- Чтобы снять цилиндр, нужно на панели взяться рукой за выключатель и потянуть на себя. Затем легко вынимается цилиндр.
- После очистки мусора протягивается новая трубка.
- Весь монтаж проводится в обратном порядке. Уделяется внимание уплотнителям.
Для того чтобы провести качественную регулировку фар 2110 своими руками, необходимо хорошо изучить инструкцию. Работа не представляет сложности, но требует тщательной подготовки. Особое внимание уделяется территории проведения работы. Она должна быть ровная и без уклона. Далее необходимо четко следовать всем пунктам руководства.
Даже начинающий автомобилист понимает, что от регулировки фар зависит безопасность водителя и его спутников, а также других участников дорожного движения, включая пешеходов. Рано или поздно мы замечаем, что оптика перестала обеспечивать нужный обзор на дороге – это касается и дальнего, и ближнего света. Значит нужна регулировка фар ВАЗ 2110.
В этом материале мы опишем, как проводится эта процедура на «десятке». Все шаги расписаны максимально просто, поэтому отрегулировать свет сможет и начинающий автомобилист. Также мы рассмотрим альтернативу стандартному устройству для настройки. После прочтения статьи вы будете знать, что собой представляет электрокорректор и как его поставить на ВАЗ 2110.
Оптика ВАЗ 2110
На автомобилях этого поколения установлены следующие приборы освещения:
- Блок-фары.
При помощи элементов управления на приборной панели можно переключаться между дальним и ближним светом.
- Указатели поворота.
- Противотуманные огни. Эта оптика появилась только на «десятках» последних версий, но ПТФ можно поставить самостоятельно.
- Габаритные огни.
Прежде чем проводить регулировку света, нужно убедиться в том, что гидро- или электрокорректор работает исправно. В противном случае такая «настройка» только усугубит положение. Если приборы в порядке, тогда можно приступать к настройке.
Регулировка фар
Чтобы точно отрегулировать свечение фар, необходимо полностью заправить «десятку» топливом. Также во время регулировки рекомендуется, чтобы на водительском месте сидел человек приблизительно вашей комплекции. Тогда положение кузова будет естественным. Не забудьте проверить давление в покрышках. Если они спущены (даже немного), доведите показатель до нормы. Все готово? Переходим к настройке.
- Проверку следует проводить в ночное время суток.
Машину необходимо поставить напротив вертикальной поверхности – обычно автомобилисты используют для этого стену гаража. Передний бампер должен стоять параллельно стене, от передних фар до препятствия должно быть ровно пять метров. Теперь необходимо нанести на препятствие следующий рисунок:
- У водителя не всегда может быть возможность чертить схему, тогда придется положиться на свое воображение и представить рисунок в голове. Распечатайте его и положите на приборную панель. Запускаем ближний свет и закрываем левую фару любым материалом, который не будет пропускать свет.
- Крутим винт №1 в нужную сторону и смотрим, как изменяется положение света на чертеже. Когда положение попало на нужную линию, начинаем работать с винтом №2 – нам необходимо отрегулировать свечение по горизонтали и поднять его на нужный уровень.
- Нам нужно добиться, чтобы свет не выходил за пределы линии «М», но при этом касался «N». При необходимости нужно поднять линию света или опустить. По горизонтали свечение должно соприкасаться с линиями «D» и «C».
- Если настройка левой фары завершена, то можно переходить к правой и выполнять те же действия.
- Готово, регулировка света проведена.
Устанавливаем электрокорректор фар
Штатное устройство не регулируется, оно неразборное, как результат, при выходе из строя, фару можно только заменить. Чаще всего это происходит из-за утечки рабочий жидкости или «клина». Если у вас возникла необходимость заменить устройство, то лучше вместо него поставить электрокорректор.
На «десятку» можно поставить:
- Штатный электрокорректор для 2110. Найти его можно по артикулу ЭМКФ-41.
- Корректор от другой марки, обычно автомобилисты используют для этого агрегат от ГАЗа.
В комплект входит сам электрокорректор, уплотнительные кольца и проводка. Основное преимущество такого устройство перед штатным агрегатом – это надежность. Установив электрокорректор, вы забудете о поломках этого компонента. Система штатного устройства сделана таким образом, что корректор постоянно находится под давлением жидкости. Уплотнительная резина изнашивается особенно быстро в холодную пору.
Установка электрокорректора от ГАЗ
Покупать нужно комплект, где присутствуют провода. В противном случае вам придется самостоятельно делать витую пару.
Установку необходимо выполнять в штатные места, здесь никаких доработок не требуется. Зато они понадобятся в самом приборе – необходимо выставить ход и длину штока. Установка может быть осуществлена и без доработок, но есть вероятность, что электрокорректор будет работать только в первых 4-х позициях вместо 16-и.
Укорачивание длины штока проходит по следующей схеме:
Теперь нужно уменьшить ход. Для этого следует поменять резистор R1 – вы найдете его на схеме подключения ЭК. Меняем его на 4.3кОм. Если вы не разбираетесь в электронике, то посмотрите на фото ниже – там указано место расположения резистора, который необходимо заменить. Когда все доработки завершены, электрокорректор можно подключать к системе.
Регулировка
Выставляем ближней свет на деление «0». Это соответствие будут в дальнейшем проверять при техническом осмотре автомобиля. В отличии от гидравлического устройства, с ЭК машину нужно ставить на расстоянии 1,2 м до стены. При переключении деления уровень смещается на 60 мм. В итоге мы должны получить результат, как в инструкции по настройке.
Видео по регулировке фар:
Для обеспечения безопасности управления автомобилем головное освещение должно быть настроено правильно. О том, как отрегулировать фары на ВАЗ-2110, должен знать каждый владелец автомобиля. Сделать настройку можно без снятия элемента с машины — для этого имеются специальные винты, которыми пучок света регулируется в вертикальной плоскости. Аналогичным образом производится корректировка пучка на моделях 2111, 2112. Даже на более современных моделях LADA Granta и LADA Priora имеются такие настройки.
Как осуществить разборку фары
Для того чтобы произвести регулировку фар ВАЗ-2110 своими руками, необходимо избавиться от всех дефектов в них: отремонтируйте, замените стекло, лампу, отражатель. Порядок разборки следующий:
- Отключаете от аккумуляторной батареи минусовую клемму. Если АКБ мешает, можно ее полностью снять.
- Снимаете стекло, прогрев его феном. Таким образом у вас получится расплавить клеевой состав, который находится под ним.
- Прорежьте на линзе небольшой П-образный профиль.
- Демонтируйте отражатель, изготовленный из бумаги. Чтобы это сделать, потребуется выкрутить три болта с обратной стороны.
- Возле гидравлического корректора имеется пружинка, ее нужно снять. Вместе с ней демонтируются «розочки» — фиксаторы из пластика, закрепленные на отражателе.
- Защелкните шар на краю отражателя.
- Защелкните катушку из металла, чтобы не допустить выкручивания регулятора.
Если гидравлический корректор сильно закрутить, это приведет к тому, что ограничитель попросту деформируется. При этом из пластиковой обоймы выйдет шарик, и вся оптическая система упадет вниз.
Особенности снятия блок-фары
Обязательно нужно учесть, что, если перекручивать корректор, придется заменять стальную деталь прокладкой из резины. Проблема в том, что стальной элемент корректора ломается, деформируется, что сказывается на работе. Это не самый лучший вариант, так как при установке резиновой прокладки сложно понять, когда фары находятся в крайних положениях.
Для того чтобы не пропадал свет, вам потребуется заново перекрутить корректор. Поэтому при регулировке фар ВАЗ-2110 своими руками потребуется установить дополнительный фиксатор. Идеально подойдет шплинт из проволоки. Он ставится в лепестки пластиковой «розочки». Обязательно нужно соблюдать аккуратность при разборке блок-фары. Перед первым включением очистите все поверхности от излишков герметика. При необходимости промажьте стекло по всему периметру герметиком.
Альтернативная настройка
Для того чтобы осуществить регулировку фар на ВАЗ-2110, можно воспользоваться и альтернативным методом. Для этого выполняйте такие действия:
- Нарежьте резьбу на крепежах регуляторов светового потока.
- Закрутите внутрь фонарей винты и наденьте на них шайбы.
- Снимите фиксаторы из пластмассы.
- Установите планки, на которых находятся световозвращатели дальнего и ближнего света.
- Установите шайбу поверх планки. Еще нужно будет установить пружину на нее и поверх снова шайбу.
- Вся конструкция фиксируется при помощи контрольной гайки.
Подготовительные работы перед корректировкой без разборки
Если в самой блок-фаре нет дефектов, можно не проводить ее разборку, достаточно скорректировать пучок света.
Нужно выполнить несколько подготовительных действий, прежде чем начинать регулировку фар ВАЗ-2110 своими руками. На фото показана разметка стены. Вам также потребуется выполнить такие условия:
- Полностью заправить бензобак, для того чтобы задняя часть автомобиля сильнее опустилась.
- Промойте все стекла на головных фарах.
- В багажнике уложите запаску, огнетушитель, набор ключей. Другими словами, все то, что вы обычно с собой возите.
- Проверьте давление во всех колесах, а при необходимости подкачайте.
- Установите автомобиль на ровной поверхности. Крайне важно, чтобы рядом была идеально ровная стена или забор. Расстояние от нее до передней части автомобиля должно составлять не меньше 8 метров.
Обязательно правильно разметьте вертикальную плоскость, так как от этого зависит то, насколько точно будет произведена регулировка света.
Алгоритм действий при настройке
Перед тем как отрегулировать фары на ВАЗ-2110, нужно провести все подготовительные действия. Устанавливать на передних сидениях грузы нет смысла. Для более точной корректировки (по мере загрузки машины) имеется гидропривод. Его ручка находится слева от руля, около блока предохранителей. А теперь о том, как произвести настройку света фар без разборки элементов:
- Установите автомобиль напротив стены, продольная его часть должна быть перпендикулярна кузову.
- Запустите двигатель и включите ближний свет фар. Двигатель желательно завести, чтобы не посадить аккумулятор.
- Переведите ручку управления гидравлическим корректором в положение «1».
Это положение соответствует минимальной загрузке — в машине находится только водитель.
- Скорректируйте при помощи винтов на блок-фарах направление пучков света, ориентируясь на схему, представленную в статье.
Добившись нужного направления, можно завершить работу. Теперь в зависимости от степени загруженности автомобиля нужно только корректировать положение ручки гидропривода.

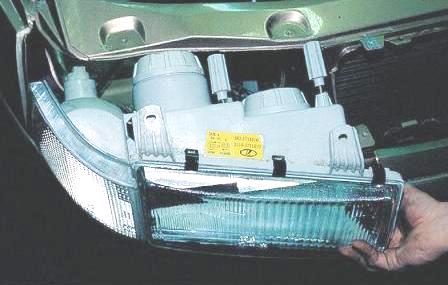

Если нужно менять блок-фару
Перед тем как отрегулировать фары на ВАЗ-2110, нужно убедиться в их исправности. Если ремонт, который был описан выше, не приносит результатов, то нужно произвести полную замену блок-фары. Для этого выполните такие манипуляции:
- Отключите от фонаря всю электропроводку и снимите верхнюю часть радиаторной решетки. Чтобы это сделать, необходимо выкрутить все болты ключом на «10».
- Отсоедините от поворотников провода и снимите гидравлический корректор. Чтобы это сделать, нажмите защелку и поворачивайте корпус устройства на 90 градусов.
- Выкрутите винты фиксации оптического элемента и сдвигайте блок-фару назад.
- Ослабьте затяжку болтов на верхнем фиксаторе и снимите «ресничку».
После того как выкрутите последнюю гайку, можно весь фонарь в сборе немного приподнять и снять. Если еще возможно выполнить ремонт, делайте его. Если же нет, то меняйте блок-фару целиком. Перед тем как отрегулировать фары на ВАЗ-2110, обязательно произведите их ремонт. Так у вас получится обеспечить максимальную надежность оптики.
От освещенности дорожного покрытия перед автомобилем в ночное время зависит безопасность водителя, пассажиров и других участников дорожного движения. Для обеспечения необходимого потока света требуется п ериодическая регулировка фар ВАЗ 2110, которая может выполняться своими руками.
[ Скрыть ]
Какие фары для ВАЗ 2110 лучше и проще в регулировке
На автомобилях ВАЗ 2110 с завода устанавливались два типа передней оптики:
- отечественного производства, так называемые фары Киржач;
- импортные комплектующие, сделанные компанией Бош.
Схемы и конструкция деталей несколько различны, однако методики регулировки угла наклона отличий не имеют. В запчасти часто поставляются изделия китайского или кустарного производства, которые не отличаются высоким качеством. Подобные фары нередко не удается настроить на совместную работу в допустимых стандартом пределах.
Фары Киржач
В конструкции изделий производства АО «Автосвет» (г. Киржач) использована линзовая оптика для ламп ближнего света. В теории подобное решение должно обеспечивать направленный и интенсивный пучок света, который легко подлежит регулировке. На практике свет искажается внешним рассеивателем, а также погодными явлениями (дождь, снег, туман).
Лампы установлены в стандартном отражателе, расположенном ближе к решетке радиатора. Отражательный элемент имеет небольшие размеры и ненадежное крепление. Из-за этого наблюдается эффект дрожания света при движении.
На сегодняшний день предприятие «Автосвет» является банкротом, часть оборудования передана заводу «Освар». Встречающиеся в продаже запчасти под маркой «Киржач» являются подделками и не имеют к оригинальной продукции никакого отношения.
Фара завода «Автосвет»
Немецкие бошевские фары
Германская оптика оборудована обычными светоотражателями, но за счет высокого качества комплектующих позволяет получить интенсивный и стабильный пучок света. По отзывам владельцев, фары обеспечивают лучшую освещенность в любую погоду, чем отечественная продукция.
Выпуск фар велся в Рязани. В настоящее время там располагается предприятие Automotiv Lighting, являющееся структурным подразделением компании Magnetti Marelli (Италия). Именно эта продукция поставляется на завод и в запчасти. Название «немецкие Бош» используется автовладельцами по старой памяти.
Фара Бош для ВАЗ 2110
В чем заключается важность регулировки фар?
Важность регулировки фар объясняется такими нюансами безопасности:
- Некорректно отрегулированные фары формируют перед автомобилем широкий световой луч, который фактически ставит завесу, ограничивающую видимость.
Данный эффект особенно заметен в дождливую или туманную погоду, а также во время снегопада.
- Неотрегулированный поток света на ближнем режиме ослепляет водителей встречного автотранспорта, увеличивая риск дорожно-транспортных происшествий. При переключении света на дальний режим будут «освещаться деревья», но не дорога перед автомобилем.
Как правильно отрегулировать фары, не снимая их?
Регулируются без снятия с автомобиля. Для настройки применяется специальный стенд, с индивидуальной разметкой для каждой модели. Для самостоятельной корректировки применяется переносной шаблон из фанеры или нарисованный на стене. В условиях автосервиса используются специальные регулируемые приборы, обеспечивающие повышенную точность измерения.
Процедура регулировки в гаражных условиях состоит из этапов:
- Нанесение шаблона разметки на стене или установка готового.
- Обозначение точек центров ламп.
- Непосредственно регулировка света.

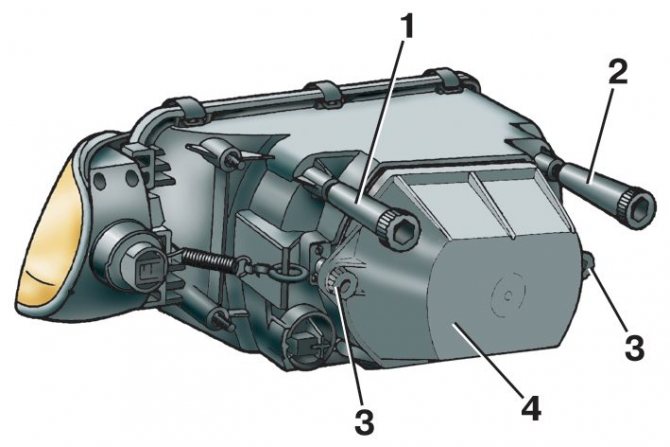

Для регулировки пучка света используются два регулятора, установленных сзади корпуса. Ближний к поворотнику отвечает за изменение направления по вертикали, второй — по горизонтали. Доступ к регуляторам свободный и не перекрывается агрегатами моторного отсека.
Подготовительные работы перед корректировкой без разборки
Требования перед началом регулировки:
- Вымыть внешнюю поверхность фар. На стекле не должно быть налетов пыли, остатков насекомых или замасливаний.
- Проверить работу корректирующего устройства, которое может иметь гидравлический или электрический привод.
- Провести визуальный осмотр стекла рассеивателя. При обнаружении помутнений или царапин рекомендуется провести полировку. Выполнять процедуру лучше в специализированном сервисе, обладающем инструментами и материалами.
- Проконтролировать внешнее состояние линз и поверхностей отражателей. При наличии отслоений, трещин, выкрашиваний придется заменить деталь или фару.
- Рекомендуется провести замену ламп ближнего и дальнего света, особенно в случаях, когда источники света эксплуатируются длительное время.
Не следует устанавливать в фары лампы повышенной мощности, поскольку они вызывают перегрев и разрушение узла.
- Проанализировать технические требования к регулировке. Довести загрузку автомобиля до требуемого уровня, выставить соответствующее давление в шинах.
Основной сложностью при самостоятельной регулировке фар является поиск ровной площадки, позволяющей свободно разместить автомобиль и контрольный экран.
Алгоритм действий при настройке
Инструкция по регулировке фар своими руками:
- Установить ВАЗ 2110 на ровной площадке на дистанции 5 м от установленного измерительного шаблона. Между машиной и шаблоном должен быть прямой угол.
- Догрузить сидение водителя балластом весом 75 кг. Зачастую на месте водителя располагается помощник.
- Качнуть автомобиль за переднее крыло для установки амортизаторов и пружин подвески в рабочее положение.
- Нанести на шаблоне или стене вертикальную линию, соответствующую оси автомобиля (на схеме обозначена как «О»).
- Провести параллельные линии А и В, соответствующие центрам ламп. Расстояние между центрами составляет 1108 мм.
- Отбить две горизонтали. Обозначенная на схеме цифрой 1 линия расположена на расстоянии 600 мм от пола и соответствует центру фар. Линия 2, размещена на 75 ниже и служит для отображения центра светового пятна фары.
- Повернуть регулятор гидравлического в положение, соответствующее минимальной загрузке.
- Открыть капот.
- Закрыть одну из фар плотным материалом, например, куском картона.
- Вращением регулировочных стержней выставить пучок света на открытой фаре. Верхний предел светового пятна должен лежать на линии 2. Точка соединения горизонтального и наклонного сегмента светового пятна совпадает с точкой Е.
- Провести аналогичную процедуру с другой фарой.
Если в процессе регулировки фар на ВАЗ 2110 не удается вывести пучок в заданные параметры, то необходимо демонтировать устройство освещения для ремонта или замены.
Как самостоятельно снять фары и отрегулировать их, если на устройстве имеются дефекты?
В ряде случаев отрегулировать не удается. Это связано с повреждениями гидравлического корректора или с дефектами, имеющимися на отражателях или стеклах. В этом случае можно попытаться разобрать узел и заменить непригодные к эксплуатации детали.
Как осуществить разборку фары?
Последовательность разборки фары ВАЗ 2110:
- Демонтировать деталь с автомобиля, вынуть из корпуса все лампы.
- Равномерно прогреть стекло строительным феном, растапливая слой герметика. Отделить рассеиватель от корпуса фары при помощи плоского предмета. При разборке фары Бош требуется отстегнуть скобы крепления стекла.
- Открутить три точки крепления отражателя.
- Снять пружину корректора через отверстие для установки исполнительного механизма.
- Вынуть отражатель из корпуса путем вращения регуляторов угла наклона.
- Вымыть узлы фары, заменить неисправные детали и собрать узел заново.
В качестве герметика используются силиконовый состав, применяемый для установки автомобильных стекол.
Особенности снятия и регулировки блок-фары
Процедура демонтажа фары:
- Отключить клемму аккумулятора.
- Удалить верхнюю декоративную решетку радиатора, установленную на двух болтах.
- Снять штекеры подачи питания на головную фару.
- Вынуть исполнительные механизмы корректоров. Деталь крепится на защелке и поворотном фиксаторе.
- Отвернуть три болта крепления фары и немного утопить ее вглубь.
- Сдвинуть декоративную планку («ресничку») и вынуть ее из посадочного места на бампере. Для облегчения демонтажа ослабить верхнее крепление бампера, расположенное между фарами.
- Открутить четвертую точку крепления фары и вынуть ее из гнезда.
- Установить новую деталь (процедура производится в обратном порядке).
Снятая фара ВАЗ 2110 может быть очищена от грязи и отремонтирована, никаких регулировок конструкцией не предусмотрено.
Что делать, если блок-фара неисправна?
Распространенным дефектом «киржачских» деталей является выход из строя гидравлического корректора. Из-за этого фара не регулируется или пучок света изменяет направление при попытке настройки корректором. Причиной дефекта является нарушение герметичности или заклинивание исполнительного механизма. Для контроля исправности узла применяется замер хода исполнительных штоков, который должен лежать в пределах 6,5-7,5 мм. В случае поломки требуется замена узла, ремонт деталей невозможен, поскольку устройство является неразборным.
Самым простым способом ремонта является установка механического регулятора. Для этого в корпус исполнительного механизма вкручивается подходящий болт с контргайкой. Минусом такой конструкции является необходимость ручной настройки каждой фары. Поэтому устанавливать ручной регулятор не рекомендуется.
Установка гидрокорректора
Для замены штатного гидрокорректора на оригинальный узел необходимо:
- Снять все точки крепления трубопроводов корректора к кузову.
- Вынуть регулятор, расположенный в панели приборов.
- Демонтировать защитное жабо трапеции дворников.
- Снять с креплений и отодвинуть расширительный бачок в сторону.
- Вывести старые трубки из посадочных мест, защищенных резиновыми уплотнителями. Многие владельцы перекусывают магистрали и вынимают их по частям.
- Снять старый главный цилиндр системы.
- Вычистить мусор из-под жабо. Продеть новую трубку в штатное отверстие. Для упрощения процедуры рекомендуется использовать медную проволоку, которой протягивается трубка.
- Установить на место резиновые уплотнители каналов. Это является важным моментом, поскольку отверстие расположено непосредственно над монтажным блоком реле и предохранителей.
- Протянуть магистрали по штатным маршрутам через моторный отсек.
- Проверить работу системы.
- Регулировать фары описанным выше методом.
Ниже показаны некоторые этапы замены.
Процедура установки нового гидрокорректора показана в видеоуроке от автора «Aleks B».
Монтаж электрического корректора
Ряд владельцев устанавливают на ВАЗ 2110 электрический привод от ГАЗ 3110 «Волга»:
- Установить моторы корректора на стандартное место. Место установки не требует никаких доработок.
- Для управления углом установки используется кнопка от штатного электрического стеклоподъемника, установленная в корпус рукоятки управления гидрокорректором.
- Подключить питание электропривода от замка зажигания. В цепь устанавливается защитный предохранитель на 5 А.
- Протянуть проводку в моторный отсек. Рекомендуется использовать защитные гофрорукава, предохраняющие провода от перетирания изоляции.
- Обжать концы штекерами, которые обеспечат надежный контакт с двигателями. На двигателях задействуются только два контакта из имеющихся четырех.
- Защитить место подключения проводов к двигателям изолентой.
- Скроссировать проводку на штекер, который будет подключаться к клавише управления.
- Подключить кнопку.
Фотогалерея установки электрокорректора на ВАЗ 2110 приведена ниже.
Дрожание света
Еще одним распространенным дефектом является дрожание пучка света, наблюдающееся при движении автомобиля. Дефект встречается на фарах Киржач, немецкая продукция имеет прочную конструкцию.
Причинами дефекта являются:
- выход отражателя из точек крепления;
- поломка корректора;
- плохое состояние ламп;
- ослабевание регулировочных пружин.
Для установки отражателя на штатное место требуется разборка фары по описанной выше методике. Компенсировать усталость пружин можно удлинением рабочего штока корректора при помощи колпачка. В роли удлинителя используется часть пластикового дюбеля, которая надевается и фиксируется на штоке.
Как показывает практика дорожные происшествия чаще всего случаются ночью. И это не странно ведь после закате солнца, видимость автомобилиста существенно снижается.
Как показывает практика дорожные происшествия чаще всего случаются ночью. И это не странно ведь после закате солнца, видимость автомобилиста существенно снижается. А в случае, когда фары и вовсе не работают, вероятность аварии крайне высока. По статистике, главная причина такой тенденции – это неправильная регулировка осветительных приборов, которая приводит к ослеплению других участников движения.
Каждый автомобилист не понаслышке знает, какую нагрузку испытывает зрение при прямом луче света.
Обзор не просто уменьшается, он практически пропадает, как следствие – неприятные или даже трагические последствия.
В наших реалиях, неровности дорожного полотна всегда стимулируют вибрацию машины, которая нарушает геометрию свечения головной оптики. Поэтому регулировка фар, должна проводиться регулярно и в том числе при монтаже новых фонарей.
Заграничные автомобили всегда отличались более высоким уровнем надежности, безопасности и комфортности. Практически любая функция буржуйской машины, выполняется в автоматическом режиме, иногда встроенный компьютер вообще разбирается в ситуации сам, не отвлекая водителя.
Система осветительных приборов также подчиняется электронике, которая корректирует их положение отталкиваясь от уровня давления в шинах, дорожного покрытия и многих других факторов. Такой подход действительно эффективен, ведь компьютер реагирует не только на возможные дорожные препятствия, но и на предупреждающие знаки, в том числе ограничивающие скорость.
Подобные модификации на отечественных автомобилях если и имеются, то только в элитных моделях нашего автопрома.
Настройка света фар ВАЗ 2110 или любой другой доступной рядовому автолюбителю модели, осуществляется в ручную и никак иначе!
Разумеется, гарантировать качество подобной процедуры могут только профессионалы. Если вы не готовы к непредвиденным растратам на автосервис, закатывайте рукава и найдите помощника, как истинные шоферы будем делать все сами!
Прежде чем приступать к самостоятельной настройке оптики, рекомендуемузнать, как выглядит правильная регулировка фар ВАЗ 2110 своими руками видео наглядно продемонстрирует все этапы процедуры. Такие вот обучающие ролики, способны заострить внимание на ключевых моментах и основных сложностях процесса, избавив вас от возможных проблем.
Переходя к практике стоит сказать, что уровень сложности процедуры не такой уж и высокий, главное – правильно подготовить к ней автомобиль.
- Максимально очистите автомобильные фары, проведя их мойку.
- Оцените состояния стекла фонарей – при большом количестве мелких царапин и повреждений, необходимо произвести полировку поверхности.
- По тому же критерию обследуется и отражатель фары – при наличии изъянов, лучше и проще произвести замену детали.
- Используйте современные галогеновые лампы высокой эффективности – старые автомобили редко оснащаются такими фонарями, поэтому их лучше заранее прикупить.
- Договоритесь с помощником – без него не обойтись!
- Учтите все рекомендации руководства по эксплуатации собственного авто – бак должен быть полный, колеса подкачаны, запаска находится в специально отведенном месте.
Только после выполнения всех пунктов предварительной подготовки, которая гарантирует эффективность процедуры в целом, можно переходить к непосредственной настройке осветительных приборов.
Тем, кто в школе любил уроки геометрии, процедура покажется еще и интересной. Скорее восстанавливайте свой навык черчения, ведь при корректировке он вам пригодится.
Разберем под микроскопом, как правильно отрегулировать фары на ВАЗ 2110 или любой другой отечественной машине без сторонней помощи.
- Главное требование – идеально ровная стенка с аналогичной площадкой возле нее, несоблюдение данного требование нивелирует весь процесс.
- Обеспечьте свободный проход света к стене – любые посторонние объекты должны быть убраны.
- Расположите авто на расстоянии 5 метров от стены.
- На этом этапе самое время задействовать соседа, который сядет за руль – в идеале чтобы ваш вес совпадал, если это не так, добейтесь уравнения с помощью инородных объектов.
- Далее, на имеющейся стене необходимо нанести точную копию рисунка, изображенного выше.
- Метками Е, обозначается середина передних фонарей вашего автомобиля. Через них проходят три симметричные вертикальный полосы А, В и О.
- Нормативное расстояние от середины передней оптики до основания площадки, должно составлять 600 мм – убедитесь в соответствии.
- Начертите на стенке линию №1 – она должна располагаться в 600 мм от пола.
- Изобразите линию №2, которая будет параллельна первой полосе и ниже ее на 75 мм – она будет серединой световых пятен.
- При наличии гидрокорректора – помощник должен активировать режим «Без пассажирской нагрузки».
- Активируйте ближний свет.
- Перекрывайте фары не пропускающим свет материалом по очереди, регулируя положения фар винтом.
- Начинайте с правого фонаря, а затем переходите к левому.
- Верхние края световых пятен должны проходить по линии №2, горизонтальные и наклонные участки – совпадать в точках Е.
На первый взгляд все может показаться слишком сложным, особенно не поклонникам точных наук. Но на самом деле, выполнить точные замеры и начертить несколько прямых, могут даже ученики начальных классов.
Поиск идеально ровной стены и площадки – вот, что действительно способно доставить трудности. Ведь похвастаться полной симметрией может далеко не каждый гараж, а проводить строительные работы ради настройки фар, как-то не целесообразно!
Осуществить самостоятельную корректировку положения фонарей в гаражных условиях более чем реально. Но многие автовладельцы продолжают пользоваться услугами специалистов и на это есть свои объяснения. Профессионалы имеют в своем арсенале все необходимое оборудование и самое главное – идеально ровную стену и аналогичный пол!
Регулировка фар ВАЗ 2110 на диагностическом стенде
Дата публикации Июн 20, 2014, Рубрики Автомобильные фары и стекла |
Регулировка фар ВАЗ 2110, рано или поздно с этой проблемой сталкивается каждый автомобилист. Неправильно отрегулированные фары автомобиля, не только создают трудности с управлением транспортным средством в темное время суток, они еще “подрывают” безопасность движения, создавая помехи и ослепляя светом водителей автомобилей, движущихся по встречной полосе проезжей части. Естественно, что такое положение вещей считается недопустимым, а значит, фары автомобиля ВАЗ 2110 необходимо срочно регулировать.
Проделать это можно двумя способами, например, регулировка фар ВАЗ 2110 может быть выполнена на специальном стенде. Используя современные технологии и оборудование, квалифицированные сотрудники ремонтного сервиса всегда могут взять задачу по регулировке фар автомобиля ВАЗ “на себя”. Можно обратиться и к другому методу и отрегулировать автомобильные фары ВАЗ самостоятельно, но для этого необходимо обладать подходящими условиями и техническими знаниями, требуемыми для выполнения данной работы. И, все же, она все равно не будет выполнена настолько точно, как, если бы Вы проводили регулировку света фар ВАЗ на СТО.
Для самостоятельной регулировки света фар автомобиля ВАЗ потребуется провести точные разметки фар, стены на которую будет сфокусирован световой пучок. Каждая марка автомобиля настраивается индивидуально, хотя и существуют некоторые общепринятые правила, которыми пользуются при регулировке ламп ВАЗ. После того, как будет грамотно размечен экран регулировки (сделать это можно при помощи мела), автомобиль устанавливается вплотную к экрану, и на него, также, наносятся метки. Обозначается точный центр транспортного средства и центральные точки поперечной оси ламп освещения. Затем, автомобиль потребуется сместить назад от экрана на 7,5 метра и соединить центры ламп, прочертив на стене линию, их соединяющую. Также, необходимо прочертить и центральные вертикальные линии. Затем, включаем фары и настраиваем лампы, как указано в инструкции эксплуатации автомобиля. Для настройки положения пучка света ламп в автомобилях ВАЗ 2110 используются специальные регулировочные винты, которые необходимо подкручивать, пока Вы не добьетесь необходимой направленности светового пучка, хотя, профессионалы утверждают, что добиться идеально результата без специального оборудования, практически, невозможно.
Related posts:
- Ваз 2110 регулировка фар
- Замена лампы ближнего света на Калине и Приоре
- Регулировка фар своими руками
- Регулировка клапанов ВАЗ 2109
- Как правильно отрегулировать фары
Еще по теме
- Нет связанных постов
Регулировка света фар ваз 2110 руками. Регулировка положения рычага переключения передач. Как осуществить разборку фары
Учитывая то, что автомобиль часто эксплуатируется в ночное время, необходимо знать, как регулировать фары на ВАЗ 2110. Такая процедура часто проводится на СТО. Однако не всегда есть возможность воспользоваться услугами станции. Поэтому процесс настройки фар необходимо освоить своими руками.
Правильный выбор фар для ваз 2110
В автомобиле ВАЗ устанавливаются 2 вида фар:
- «Киржач», которые относятся к отечественному производству. Линзы испускают пучок света. С одной стороны, регулировка фар ВАЗ 2110 должна проходить без проблем, Но, проходя через внешний рассеиватель, свет искажается.
Распылению света еще способствуют плохие погодные условия.
- «Бош» — импортный производитель. За счет высокого качества комплектующих деталей пучок света характеризуется четкой направленностью.
Оба вида имеют разные конструкции. Однако регулировка фар бош ваз 2110 ничем не отличается от отечественного аналога.
Правила регулировки фар
Часто регулировка фар ВАЗ 2110 проходит без снятия таких приборов с машины. На станции автообслуживания, регулировка фар ВАЗ 2110 проводится с применением стендов, на которых присутствует разметка, нанесенная под индивидуальную модель автомобиля. В домашних условиях настройка фар ВАЗ 2110 требует наличия самодельного шаблона. Изготавливается он из листов фанеры. Если есть возможность, разметка наносится непосредственно на стене. Изменение положения приборов происходит при помощи 2 регуляторов. Один из них отвечает за изменение положения фар по горизонтали, а другой по вертикали.
На автомобиле ваз 2110 регулировка фар необходима для того, чтобы поток света от неправильно отрегулированных приборов не ослеплял водителей встречных машин. Состоит она из основного этапа и нескольких подготовительных:
- подготовка автомобиля, площадки и стенда;
- осмотр регулируемых элементов;
- процесс регулировки.
Понимая как регулировать фары на ВАЗ 2110, необходимо еще знать о правилах проведения подготовительных работ:
- Проводится проверка надежности работы корректора.
- Выбирается ровная площадка, на которую устанавливается автомобиль. Предварительно она проверяется уровнем. Небольшие уклоны дадут сильную погрешность при проведении работ. Хорошим вариантом будет площадка, расположенная перед гаражными воротами.
- Зная, как отрегулировать свет фар на ВАЗ 2110, чтобы работы были выполнены верно, необходимо полностью заправить топливный бак, довести давление в шинах до нормы, а на водительское сиденье посадить человека, равного весу водителя.
- Провести разметку на шаблоне или стене. Для этого на нем проводится вертикальная линия, соответствующая проекции оси автомобиля.
Отступая в стороны, наносится еще 2 таких линии, которые соответствуют центрам фар машины. Расстояние между ними составляет 1108 мм. Проводится горизонтальная линия, по высоте центра фар. Отступая от нее вниз 75 мм, чертится еще одна горизонталь.
Геометрические показатели расположения светотеневой границы пучка ближнего света фар на матовом экране в зависимости от высоты установки фар и расстояния до экрана.
Расстояние от оптического центра фары до плоскости рабочей площадки н, мм | Номинальный угол наклона светового пучка фары в вертикальной плоскости | Расстояние R от проекции оптического центра до светотеневой границы фары на экране, удаленном на 10 м, мм | |
угл. мин | процентов | ||
До 600 | 34 | 1.00 | 100 |
От 600 до 700 | 45 | 1.30 | 130 |
От 700 до 800 | 52 | 1.![]() | 150 |
От 800 до 900 | 60 | 1.76 | 176 |
От 900 до 1000 | 69 | 2.00 | 200 |
От 1000 до 1200 | 75 | 2.20 | 220 |
От 1200 до 1500 | 100 | 2.90 | 290 |
Сила света фар в режиме «ближний свет»
* В случае несоответствия параметров, полученных при неработающем двигателе, проводят измерение при работающем двигателе.
Осмотр фар
Перед тем как отрегулировать фары на ВАЗ 2110 своими руками, проводится работа со световыми приборами:
- При помощи моющего средства смывается вся грязь со стекла.
- Визуально ведется осмотр фары. Если на нем заметны царапины, то они устраняются полировкой. Лучше такую работу проводить в сервисном центре.
- Также проверяются линзы и отражатели. При наличии на них трещин, они подлежат замене.
- Если лампы эксплуатировались длительное время, то меняются на новые элементы.
При установке источников света не следует брать лампы повышенной мощности. Это сопровождается излишним нагревом узла, что привод к его поломке.
Процесс регулировки своими руками
В Инструкции представлен пошаговой процесс как отрегулировать фары на ВАЗ 2110 своими руками:
- Чтобы провести правильную регулировку фар ВАЗ 2110 своими руками, расстояние от стенда до места расположения автомобиля должно составлять 5 м. Автомобиль располагается под прямым углом к разметке.
- Вместо водителя, на переднее сиденье, укладывается груз, весом, в районе 75 кг. Также на это место может сесть помощник шофера, если он имеет тот же вес.
- Для правильной регулировки света фар ВАЗ 2110 необходимо установить пружины и амортизаторы в естественное, рабочее положение. Делается это при помощи качения автомобиля за крыло.
- Открывается капот. Правая фара прикрывается. Корректор устанавливается в положение 1.
- Перед тем как опустить фару на ВАЗ 2110, нужно найти регулировочный винт. Если прибор светит вверх, то его нужно опустить, путем вращения винта до попадания пучка света на вторую горизонтальную линию. Когда пучок сильно опущен, он наоборот требует подъема.
- Такая же манипуляция проводится с правой фарой.
Примечание. На правой блок-фаре все элементы расположены симметрично.
Чтобы понять, как отрегулировать дальний свет фар на ваз 2110, нужно воспользоваться другой инструкцией:
- Автомобиль также устанавливается от стенда на расстоянии 5 м.
- Теперь регулятор фиксируется в положение 4.
- Регулировка проводится по тому же принципу, как и ближнего света. Отличие заключается в том, что направляется пучок на 25 мм ниже верхней горизонтали.
- А — вертикальная линия обозначающая расположение лампы ближнего света левой блок-фары;
- В — вертикальная линия обозначающая расположение лампы ближнего света правой блок — фары;
- С — горизонтальная линия обозначающая расположение ламп ближнего света фар;
- D — линия обозначающая высоту подъема горизонтальной границы пучков света;
- О — осевая линия;
- l — расстояние между лампами ближнего света фар;
- А — расстояние от поверхности площадки на которой установлен автомобиль до ламп ближнего света фар.
Поломки, препятствующие регулировке
Часто возникает вопрос, как отрегулировать фары ваз 2110 в случае ее повреждения фары или поломки гидравлического корректора. Последний прибор необходим для того, чтобы при движении, автоматически обеспечивалась регулировка фар. Если автомобиль загружен стационарно, то поток света идет на дорогу. В случае большой загрузки задней части машины, передняя часть поднимается вверх и световой поток начинает бить в небо. В этот момент включается корректор. С его помощью происходит автоматическое опускание фар.
Устранение диффекта фар
Если регулировка фар ваз 2110 не дает ожидаемые результаты осмотр начинается с этих приборов. Их разборка проводится следующим образом:
- Выворачиваются весь крепеж, и фары вынимаются из гнезда.
- С них снимаются лампы.
- Чтобы отделить рассеиватель, используется фен. С его помощью растапливается герметик. Отделение проводится отверткой или другим плоским предметом. Если это фара Бош, то потребуется еще снять скобы, крепящие стекло.
- Демонтируется отражатель. Он держится на 3 точках.
- Все детали разобранной фары промываются. Неисправные элементы заменяются новыми. Затем сборка ведется в обратном порядке. В качестве герметика используется силикон.
Ремонт корректора
Распространенной поломкой является потеря герметичности корректора. Поскольку это устройство неразборное, чтобы провести регулировку фар 2110 его необходимо заменить.
Работа проводится в следующем порядке:
- На первом этапе снимаются все хомуты, которые крепят изделие к кузову, а также расширительный бачек. В салоне вынимается ручка управления. Все трубки демонтируются. В некоторых случаях они изымаются частями, путем перекусывания.
- Чтобы снять цилиндр, нужно на панели взяться рукой за выключатель и потянуть на себя. Затем легко вынимается цилиндр.
- После очистки мусора протягивается новая трубка.
- Весь монтаж проводится в обратном порядке. Уделяется внимание уплотнителям.
Для того чтобы провести качественную регулировку фар 2110 своими руками, необходимо хорошо изучить инструкцию. Работа не представляет сложности, но требует тщательной подготовки. Особое внимание уделяется территории проведения работы. Она должна быть ровная и без уклона. Далее необходимо четко следовать всем пунктам руководства.
Множество автомобильных аварий происходит в темное время суток из-за недостаточного освещения дороги, в том числе фарами авто. Регулировка фар ВАЗ 2110 позволит улучшить их работу и обеспечить необходимый поток света. Лучший способ настройки осветительной системы автомобиля — воспользоваться услугами специалистов СТО, где есть соответствующее оборудование. Но в тех случаях, когда такой возможности нет, регулировка фар ВАЗ 2110 может быть осуществлена самостоятельно.
Система регулирования фар
Гидрокорректоры и электрокорректоры
Конструкция осветительной системы предусматривает, что регулировка фар ВАЗ 2110 осуществляется гидрокорректором или производится вручную с помощью регулировочных винтов. Ручная регулировка фар позволяет осуществлять поворот светового источника по горизонтали и вертикали. Гидрокорректор фар ВАЗ позволяет автоматически, за счет гидравлической системы, регулировать направление светового потока при изменении положения автомобиля.
Он состоит из главного цилиндра, размещенного на приборной панели; рабочих цилиндров, располагающихся в корпусах фар; соединительных трубок между цилиндрами. В рабочих цилиндрах размещаются штоки, способные поворачивать световой элемент фары. Вся система гидрокорректора фар заполнена гидравлической жидкостью.
При повороте ручки на панели управления в главном цилиндре создается давление, передаваемое в рабочие цилиндры. Под его воздействием приходит в движение шток, который изменяет положение светового элемента, т. е. потока света. Такая работа гидрокорректора фар ВАЗ 2110 позволяет стабилизировать световой поток в зависимости от осадки автомобиля.
В настоящее время вместо гидрокорректора фар предлагается электрокорректор фар ВАЗ, который осуществляет регулирование за счет электрических исполнительных механизмов, но принцип действия устройства сохраняется.
Схема включения электрокорректора фар
Электрокорректор для ВАЗ 2110 можно легко приобрести и установить самостоятельно. Монтируется он на то же место, где размещается гидравлический корректор. Для этого его надо демонтировать. На местах крепления рабочего цилиндра устанавливается электрический исполнительный орган. Он обычно хорошо зафиксирован, но при необходимости можно использовать дополнительные резиновые прокладки.
Вместо главного цилиндра на приборной панели закрепляется блок электрического управления, а его регулятор выводится в то же отверстие, где размещалась ручка положений гидрокорректора. Вместо гидравлических трубок протягиваются и фиксируются электрические провода. Блок управления подключается к клеммам аккумулятора.
Проблемы с освещением
Если освещение дороги фарами ухудшилось, то вначале следует определить причину такой неисправности. Возможно, что регулировка фар не понадобится. Сначала необходимо аккуратно помыть линзу прибора. Вполне может быть, что причина банальна — загрязнение. Для того чтобы не приходилось постоянно мыть осветительные приборы, рекомендуется смонтировать омыватель. Установка устройства не вызывает проблем, а рабочая жидкость на него подается из омывателя лобового стекла.
Далее следует проверить целостность линзы. Если обнаруживаются мелкие трещинки, повреждения от попадания небольших камней или другие дефекты, то это может приводить к рассеиванию светового потока. Линзу необходимо заменить. Причиной ненормальной работы фар могут стать и дефекты на поверхности отражателя.
Возможно, по различным причинам (например, брак) начал разрушаться светоотражающий материал, что не позволяет создать нужную концентрацию пучка света. Такой отражатель необходимо срочно заменить. Наконец, сам световой элемент перестал удовлетворять желаниям водителя.
Установка галогеновой лампочки вместо обычной позволит значительно усилить освещение.
Ручное регулирование фар автомобиля
При регулировке и ремонте фар потребуются следующие инструменты:
- ключ торцевой и гаечный;
- плоскогубцы;
- отвертка;
- насос;
- линейка;
- рулетка;
- весы.
Схема разметки для ручной регулировки фар
Если все-таки без настройки не обойтись, то начинать следует с ручной регулировки фар. Для ее проведения необходимо выполнить подготовку. Сначала придется отыскать ровную стену, на которой можно провести разметку. Автомобиль надо поставить перед этой стеной на расстояние в 5 м. Площадка, на которой размещен автомобиль, должна быть ровной и горизонтальной. Машина устанавливается перпендикулярно стене.
Далее следует устранить все факторы, которые могут помешать правильной регулировке фар. Чтобы автомобиль стоял ровно, надо проверить равенство давления в шинах и, если необходимо, то подкачать их. При этом давление должно соответствовать паспортной величине для ВАЗ 2110. На место водителя в салоне устанавливается груз весом порядка 75 кг (можно посадить помощника), а корректор фар ВАЗ переводится в положение 1.
Схема проведения ручной регулировки фар приведена на рис. 3. На стене следует начертить вертикальные линии: 0 — соответствует центру машины, А и В — соответствуют центру фар. Точки Е на схеме указывают центры осветительных элементов. На высоте 60 см от земли проводится горизонталь 1, определяющая высоту до центра фары, и горизонталь 2, размещенная на 75 мм ниже линии 1 и соответствующая правильному расположению центра светового пятна от фары.
Регулировка освещения в механическом режиме производится с помощью гидрокорректора фар. Это устройство должно стабилизировать световой поток при изменении положения автомобиля или его усадки под нагрузкой. Гидрокорректор фар ВАЗ представляет собой неразъемную систему, поэтому ремонт невозможен. Его придется заменить новым устройством. Замена гидрокорректора фар производится следующим образом.
Первоначально необходимо отделить хомуты, фиксирующие гидравлические трубки, на кузове машины. Отсоединяется ручка управления, расположенная на приборной панели, путем простого вытягивания вручную. Через отверстие вынимается рабочий цилиндр и трубка, для чего отклоняется в сторону емкость с тосолом. Со стороны салона автомобиля откручивается главный цилиндр при помощи торцевого ключа.
Неисправность в системе освещения — очень опасный дефект, который может привести к большим неприятностям. Регулировку фар лучше всего проводить на СТО, но при необходимости ее можно выполнить и самостоятельно. В любом случае ездить на ВАЗ 2110 при неправильном потоке света нельзя.
Для обеспечения безопасности управления автомобилем головное освещение должно быть настроено правильно. О том, как отрегулировать фары на ВАЗ-2110, должен знать каждый владелец автомобиля. Сделать настройку можно без снятия элемента с машины — для этого имеются специальные винты, которыми пучок света регулируется в вертикальной плоскости. Аналогичным образом производится корректировка пучка на моделях 2111, 2112. Даже на более современных моделях LADA Granta и LADA Priora имеются такие настройки.
Как осуществить разборку фары
Для того чтобы произвести регулировку фар ВАЗ-2110 своими руками, необходимо избавиться от всех дефектов в них: отремонтируйте, замените стекло, лампу, отражатель. Порядок разборки следующий:
- Отключаете от аккумуляторной батареи минусовую клемму. Если АКБ мешает, можно ее полностью снять.
- Снимаете стекло, прогрев его феном. Таким образом у вас получится расплавить клеевой состав, который находится под ним.
- Прорежьте на линзе небольшой П-образный профиль.
- Демонтируйте отражатель, изготовленный из бумаги. Чтобы это сделать, потребуется выкрутить три болта с обратной стороны.
- Возле гидравлического корректора имеется пружинка, ее нужно снять. Вместе с ней демонтируются «розочки» — фиксаторы из пластика, закрепленные на отражателе.
- Защелкните шар на краю отражателя.
- Защелкните катушку из металла, чтобы не допустить выкручивания регулятора.
Если гидравлический корректор сильно закрутить, это приведет к тому, что ограничитель попросту деформируется. При этом из пластиковой обоймы выйдет шарик, и вся оптическая система упадет вниз.
Особенности снятия блок-фары
Обязательно нужно учесть, что, если перекручивать корректор, придется заменять стальную деталь прокладкой из резины. Проблема в том, что стальной элемент корректора ломается, деформируется, что сказывается на работе. Это не самый лучший вариант, так как при установке резиновой прокладки сложно понять, когда фары находятся в крайних положениях.
Для того чтобы не пропадал свет, вам потребуется заново перекрутить корректор. Поэтому при регулировке фар ВАЗ-2110 своими руками потребуется установить дополнительный фиксатор. Идеально подойдет шплинт из проволоки. Он ставится в лепестки пластиковой «розочки». Обязательно нужно соблюдать аккуратность при разборке блок-фары. Перед первым включением очистите все поверхности от излишков герметика. При необходимости промажьте стекло по всему периметру герметиком.
Альтернативная настройка
Для того чтобы осуществить регулировку фар на ВАЗ-2110, можно воспользоваться и альтернативным методом. Для этого выполняйте такие действия:
- Нарежьте резьбу на крепежах регуляторов светового потока.
- Закрутите внутрь фонарей винты и наденьте на них шайбы.
- Снимите фиксаторы из пластмассы.
- Установите планки, на которых находятся световозвращатели дальнего и ближнего света.
- Установите шайбу поверх планки. Еще нужно будет установить пружину на нее и поверх снова шайбу.
- Вся конструкция фиксируется при помощи контрольной гайки.
Подготовительные работы перед корректировкой без разборки
Если в самой блок-фаре нет дефектов, можно не проводить ее разборку, достаточно скорректировать пучок света.
Нужно выполнить несколько подготовительных действий, прежде чем начинать регулировку фар ВАЗ-2110 своими руками. На фото показана разметка стены. Вам также потребуется выполнить такие условия:
- Полностью заправить бензобак, для того чтобы задняя часть автомобиля сильнее опустилась.
- Промойте все стекла на головных фарах.
- В багажнике уложите запаску, огнетушитель, набор ключей. Другими словами, все то, что вы обычно с собой возите.
- Проверьте давление во всех колесах, а при необходимости подкачайте.
- Установите автомобиль на ровной поверхности. Крайне важно, чтобы рядом была идеально ровная стена или забор. Расстояние от нее до передней части автомобиля должно составлять не меньше 8 метров.
Обязательно правильно разметьте вертикальную плоскость, так как от этого зависит то, насколько точно будет произведена регулировка света.
Алгоритм действий при настройке
Перед тем как отрегулировать фары на ВАЗ-2110, нужно провести все подготовительные действия. Устанавливать на передних сидениях грузы нет смысла. Для более точной корректировки (по мере загрузки машины) имеется гидропривод. Его ручка находится слева от руля, около блока предохранителей. А теперь о том, как произвести настройку света фар без разборки элементов:
- Установите автомобиль напротив стены, продольная его часть должна быть перпендикулярна кузову.
- Запустите двигатель и включите ближний свет фар. Двигатель желательно завести, чтобы не посадить аккумулятор.
- Переведите ручку управления гидравлическим корректором в положение «1». Это положение соответствует минимальной загрузке — в машине находится только водитель.
- Скорректируйте при помощи винтов на блок-фарах направление пучков света, ориентируясь на схему, представленную в статье.
Добившись нужного направления, можно завершить работу. Теперь в зависимости от степени загруженности автомобиля нужно только корректировать положение ручки гидропривода.
Если нужно менять блок-фару
Перед тем как отрегулировать фары на ВАЗ-2110, нужно убедиться в их исправности. Если ремонт, который был описан выше, не приносит результатов, то нужно произвести полную замену блок-фары. Для этого выполните такие манипуляции:
- Отключите от фонаря всю электропроводку и снимите верхнюю часть радиаторной решетки. Чтобы это сделать, необходимо выкрутить все болты ключом на «10».
- Отсоедините от поворотников провода и снимите гидравлический корректор. Чтобы это сделать, нажмите защелку и поворачивайте корпус устройства на 90 градусов.
- Выкрутите винты фиксации оптического элемента и сдвигайте блок-фару назад.
- Ослабьте затяжку болтов на верхнем фиксаторе и снимите «ресничку».
После того как выкрутите последнюю гайку, можно весь фонарь в сборе немного приподнять и снять. Если еще возможно выполнить ремонт, делайте его. Если же нет, то меняйте блок-фару целиком. Перед тем как отрегулировать фары на ВАЗ-2110, обязательно произведите их ремонт. Так у вас получится обеспечить максимальную надежность оптики.
Не секрет, что большинство аварий на дороге происходит именно тогда, когда солнце уходит, и наступает темнота. Некоторые автомобилисты просто забывают включить фары, у других они не работают, а третьи и вовсе слепят встречные машины своими неправильно отрегулированными огнями.
Чтобы не создавать проблемы себе и другим участникам дорожного движения, необходимо обязательно выполнить регулировку. Такая необходимость возникает при замене фонарей, либо после длительной эксплуатации автомобиля, у которого из-за вибраций и неровностей на дороге нарушается геометрия свечения головной оптики.
Нюансы отечественных авто
Владельцы современных иномарок во многом счастливые люди. Разумеется, их машины «напичканы» электроникой, автоматикой, потому огромная часть настроек выполняется автомобилем автоматически, либо с помощью компьютера.
Это касается и фар. Их свечение корректируется электроникой в зависимости от дорожного покрытия, уровня давления в шинах и ряда других параметров. Потому они редко могут слепить встречные машины, вовремя замечают препятствия на дороге, успевают разглядеть предупреждающие знаки, ограничения скорости.
Отечественные автомобили, в том числе и ВАЗ 2110, этих преимуществ лишены. Корректировку света приходится выполнять вручную. Если этого не сделать, проблем избежать будет сложно.
Откровенно говоря, настройки все же лучше выполнять на специализированных станциях технического обслуживания. Но если у вас нет на это денег, либо услуги автосервиса слишком дорогие для вашего бюджета? В той ситуации можно прибегнуть к помощи собственных рук, а также пары рук товарища. Без помощника вам будет не обойтись.
Подготовка к регулировке
Все не так сложно, как может показаться на первый взгляд. Для начала подготовьте соответствующим образом автомобиль к регулировке оптики.
- Проведите мойку автомобильных фар, чтобы они были максимально чистыми.
- Изучите состояние стекла оптики. В некоторых случаях придется отполировать. Процедура не сложная, но требующая тщательного и аккуратного подхода.
- Теперь проверьте отражатель на предмет наличия дефектов, повреждений. Если они есть, лучше сразу заменить его на новый.
- Если автомобиль эксплуатируется давно, тогда имеющиеся лампы вряд ли современные и высокоэффективные. Специалисты рекомендуют использовать современные галогеновые лампочки, которые отлично справляются с освещением дорожного полотна.
- Обратите внимание на нормативные показатели, указанные в руководстве по эксплуатации вашего автомобиля. Перед регулировкой фар на ВАЗ 2110 необходимо: наполнить топливный бак, подкачать колеса до требуемых показателей, проверить запасное колесо.
Выполнив подготовку по получению необходимых условий, можно приступать непосредственно к настройкам.
Самостоятельная регулировка
Перед тем как взяться за настройку, вам придется вспомнить уроки геометрии, а также включить свои навыки чертежника. Ведь для корректировки свечения оптики надо будет кое-что начертить на стене.
- Найдите стенку, когда имеет ровную примыкающую к ней площадку. Поверхности должны быть абсолютно ровными. Без этого условия регулировать фары не имеет никакого смысла.
- Свет должн быть направлен на стену без каких-либо препятствий. То есть на пути света должна отсутствовать любые посторонние предметы.
- Отъедьте от стены на 5 метров.
- Посадите за руль товарища, который вам будет помогать. Желательно, чтобы его вес совпадал с вашим. Если он весит меньше, добавьте какой-то вес в салон.
- Теперь приступаем к нанесению рисунка согласно предлагаемому нами изображению.
- Метки Е — это середины передних фар вашей машины. Через них проводят три вертикальные линии — А, О и В. Они должны быть симметричны оси.
- Измерьте расстояние от основания площадки до середины передней оптики. Согласно нормам, она составляет 600 миллиметров.
- На стенке начертите горизонтальную линию 1, которая находится в 600 миллиметрах от основания пола.
- Начертите параллельно линии 1 линию 2. Она должна быть на 75 миллиметров ниже линии 1. Эта линия будет серединой световых пятен.
- Если у вас есть гидрокорректор, помощнику потребуется включить ручку корректора в положение без пассажирской нагрузки.
- Теперь включите оптику в режим ближнего света.
- По очереди перекройте свет картоном или тканью, которая не пропускает его.
- Крутите винты регулировки для достижения нужного результата.
- Первой регулируют правую фару, а затем левую.
- Согласно инструкции, верхние края пятен света должны проходить по второй линии, а наклонные и горизонтальные участки совпадать в точках Е.
Процедура выглядит достаточно сложно, но на самом деле вам просто придется начертить несколько линий и сделать точные замеры в миллиметрах.
Читайте, как отрегулировать привод управления механизмом переключения передач на машине ВАЗ 2110. Представлена схема устройства.
Если во время эксплуатации автомобиля у Вас возникли проблемы с переключением передач (нет чёткого переключения), тогда пришло время отрегулировать привод, что управляет этим механизмом. Также данные работы необходимо провести сразу после того, как вы произвели , её ремонт и обратную установку, так как после таких действий весь механизм переключения скоростей «расходится».
Мы делали настройку на автомобиле ВАЗ 2110.
1. На тяге управления коробки передач необходимо ослабить гайку стяжного болта хомута, достаточно открутить болт на 4?5 оборотов (понадобится ключ на 13). Добраться к нему можно только снизу машины.
2. Для того, чтобы обеспечить свободное хождение тяги относительно штока выбора передач, — следует расширить при помощи отвёртки пазы на конце тяги и хомута. После чего поставьте шток в нейтральное положение.
3. Далее идём в салон автомобиля и демонтируем с рукоятки чехол коробки передач. Его можно просто опустить в самый низ, а рычаг установить таким образом, чтобы его нижний (неизогнутый) конец расположился примерно вертикально.
Если у Вас шаблон 67,7834,9527, то рукоять переключения передач выставляем следующим образом: при снятом чехле рычага установите в окно накладки (номер 14 на схеме сверху) кронштейна блокировки заднего хода шаблон.
4. Под днищем машины нужно аккуратно, не резкими движениями руки выбрать осевой люфт штока в направлении назад и его угловой люфт в направлении против часовой стрелки (задаче не сдвинуть рычаг переключения передач).
5. Теперь можно обратно затянуть гайку стяжного болта хомута под автомобилем, только сам хомут отрегулируйте немного вперёд, чтобы было свободное пространство между ним и тягой примерно 2–3 миллиметра.
Как настроить свет ваз 2110. Регулировка положения рычага переключения передач
Для обеспечения безопасности управления автомобилем головное освещение должно быть настроено правильно. О том, как отрегулировать фары на ВАЗ-2110, должен знать каждый владелец автомобиля. Сделать настройку можно без снятия элемента с машины — для этого имеются специальные винты, которыми пучок света регулируется в вертикальной плоскости. Аналогичным образом производится корректировка пучка на моделях 2111, 2112. Даже на более современных моделях LADA Granta и LADA Priora имеются такие настройки.
Как осуществить разборку фары
Для того чтобы произвести регулировку фар ВАЗ-2110 своими руками, необходимо избавиться от всех дефектов в них: отремонтируйте, замените стекло, лампу, отражатель. Порядок разборки следующий:
- Отключаете от аккумуляторной батареи минусовую клемму. Если АКБ мешает, можно ее полностью снять.
- Снимаете стекло, прогрев его феном. Таким образом у вас получится расплавить клеевой состав, который находится под ним.
- Прорежьте на линзе небольшой П-образный профиль.
- Демонтируйте отражатель, изготовленный из бумаги. Чтобы это сделать, потребуется выкрутить три болта с обратной стороны.
- Возле гидравлического корректора имеется пружинка, ее нужно снять. Вместе с ней демонтируются «розочки» — фиксаторы из пластика, закрепленные на отражателе.
- Защелкните шар на краю отражателя.
- Защелкните катушку из металла, чтобы не допустить выкручивания регулятора.
Если гидравлический корректор сильно закрутить, это приведет к тому, что ограничитель попросту деформируется. При этом из пластиковой обоймы выйдет шарик, и вся оптическая система упадет вниз.
Особенности снятия блок-фары
Обязательно нужно учесть, что, если перекручивать корректор, придется заменять стальную деталь прокладкой из резины. Проблема в том, что стальной элемент корректора ломается, деформируется, что сказывается на работе. Это не самый лучший вариант, так как при установке резиновой прокладки сложно понять, когда фары находятся в крайних положениях.
Для того чтобы не пропадал свет, вам потребуется заново перекрутить корректор. Поэтому при регулировке фар ВАЗ-2110 своими руками потребуется установить дополнительный фиксатор. Идеально подойдет шплинт из проволоки. Он ставится в лепестки пластиковой «розочки». Обязательно нужно соблюдать аккуратность при разборке блок-фары. Перед первым включением очистите все поверхности от излишков герметика. При необходимости промажьте стекло по всему периметру герметиком.
Альтернативная настройка
Для того чтобы осуществить регулировку фар на ВАЗ-2110, можно воспользоваться и альтернативным методом. Для этого выполняйте такие действия:
- Нарежьте резьбу на крепежах регуляторов светового потока.
- Закрутите внутрь фонарей винты и наденьте на них шайбы.
- Снимите фиксаторы из пластмассы.
- Установите планки, на которых находятся световозвращатели дальнего и ближнего света.
- Установите шайбу поверх планки. Еще нужно будет установить пружину на нее и поверх снова шайбу.
- Вся конструкция фиксируется при помощи контрольной гайки.
Подготовительные работы перед корректировкой без разборки
Если в самой блок-фаре нет дефектов, можно не проводить ее разборку, достаточно скорректировать пучок света.
Нужно выполнить несколько подготовительных действий, прежде чем начинать регулировку фар ВАЗ-2110 своими руками. На фото показана разметка стены. Вам также потребуется выполнить такие условия:
- Полностью заправить бензобак, для того чтобы задняя часть автомобиля сильнее опустилась.
- Промойте все стекла на головных фарах.
- В багажнике уложите запаску, огнетушитель, набор ключей. Другими словами, все то, что вы обычно с собой возите.
- Проверьте давление во всех колесах, а при необходимости подкачайте.
- Установите автомобиль на ровной поверхности. Крайне важно, чтобы рядом была идеально ровная стена или забор. Расстояние от нее до передней части автомобиля должно составлять не меньше 8 метров.
Обязательно правильно разметьте вертикальную плоскость, так как от этого зависит то, насколько точно будет произведена регулировка света.
Алгоритм действий при настройке
Перед тем как отрегулировать фары на ВАЗ-2110, нужно провести все подготовительные действия. Устанавливать на передних сидениях грузы нет смысла. Для более точной корректировки (по мере загрузки машины) имеется гидропривод. Его ручка находится слева от руля, около блока предохранителей. А теперь о том, как произвести настройку света фар без разборки элементов:
- Установите автомобиль напротив стены, продольная его часть должна быть перпендикулярна кузову.
- Запустите двигатель и включите ближний свет фар. Двигатель желательно завести, чтобы не посадить аккумулятор.
- Переведите ручку управления гидравлическим корректором в положение «1». Это положение соответствует минимальной загрузке — в машине находится только водитель.
- Скорректируйте при помощи винтов на блок-фарах направление пучков света, ориентируясь на схему, представленную в статье.
Добившись нужного направления, можно завершить работу. Теперь в зависимости от степени загруженности автомобиля нужно только корректировать положение ручки гидропривода.
Если нужно менять блок-фару
Перед тем как отрегулировать фары на ВАЗ-2110, нужно убедиться в их исправности. Если ремонт, который был описан выше, не приносит результатов, то нужно произвести полную замену блок-фары. Для этого выполните такие манипуляции:
- Отключите от фонаря всю электропроводку и снимите верхнюю часть радиаторной решетки. Чтобы это сделать, необходимо выкрутить все болты ключом на «10».
- Отсоедините от поворотников провода и снимите гидравлический корректор. Чтобы это сделать, нажмите защелку и поворачивайте корпус устройства на 90 градусов.
- Выкрутите винты фиксации оптического элемента и сдвигайте блок-фару назад.
- Ослабьте затяжку болтов на верхнем фиксаторе и снимите «ресничку».
После того как выкрутите последнюю гайку, можно весь фонарь в сборе немного приподнять и снять. Если еще возможно выполнить ремонт, делайте его. Если же нет, то меняйте блок-фару целиком. Перед тем как отрегулировать фары на ВАЗ-2110, обязательно произведите их ремонт. Так у вас получится обеспечить максимальную надежность оптики.
Каждый агрегат, узел или деталь автомобиля, даже самая незначительная, казалось бы, требует определённого ухода и своевременной регулировки. Это относится и к кулисе механической коробки передач. Элемент КПП, который был разрегулирован, может стать причиной малоприятных ощущений во время езды. Например, может случиться так, что ручка переключения передач начнёт дребезжать, скорости будут включаться неточно или могут периодически выбиваться, а рычаг начнёт «люфтить». Дабы избавиться от подобных неприятностей, следует провести достаточно несложную процедуру регулировки кулисы коробки переключения передач. Тем более что этот процесс не займёт у вас много усилий, да и по времени это продлится примерно около получаса.
Кулиса КПП нужна для того, чтобы скорости не могли включиться произвольно вследствие того, что ползуны передвигаются одновременно. Зачастую случается так, что неправильно отрегулированная кулиса может стать причиной перегрузки всей трансмиссии, в результате чего она выйдет из строя. Для наиболее качественного результата по регулировке кулисы коробки передач, следует обзавестись помощником. Далее мы подробно расскажем о том, как провести процедуру регулировки данного элемента КПП, а также затронем и форс-мажорный случай, когда потребуется полная замена кулисы.
Что такое кулиса в автомобиле?
Пожалуй, немало людей думают, что сам рычаг переключения передач и носит данное название, и его месторасположение именно между передними автомобильными сиденьями. И самое прискорбное то, что такую трактовку можно встретить повсеместно на сайтах вопросов-ответов. Но хотим сразу же развенчать этот миф.
Кулиса представляет собой не один элемент, а многосоставной механизм, основная задача которого заключается в связи самого рычага-переключателя и штока, который подводит к коробке.
Интересно знать! Спортивное электро-купе Tesla Roadster изначально думали оснащать псевдо МКПП, но производитель отказался от данной идеи, так как её реализация слишком сложна и затратна.
Следовательно, вчитываясь в определения, первым делом становится ясно, что это не монолитная конструкция, и находится она далеко не в салоне, а за его пределами – под днищем машины, рядом с карданным валом или непосредственно под самой ручкой переключения передач.
Кулиса у некоторых известных моделей автомобилей является достаточно прочно сформированным механизмом, который без труда вырабатывает более 100 000 километров пробега. Но со временем её отдельные составные элементы начинают преждевременно изнашиваться, приводя к тому, что автомобилист сталкивается с многочисленными проблемами.
Происходит это в основном по банальным причинам: в систему механики трансмиссии попадает влага, грязь и пыль, смазочные средства находятся не на должном количественном уровне, а также и по другим причинам.
Признаки неисправности механизма
Как мы уже говорили, во многих марках автомобилей конструкция кулисы отличается высокой надёжностью. Она не требует от владельца систематического ремонта и частой замены составных элементов. Исключением являются те машины, которые уже на заводе собираются по низким стандартам качества. Вот от таких ожидать можно много всякого неприятного. Но пусть не обольщаются владельцы дорогих качественных иномарок – ничто не идеально, а поэтому огрехи могут случаться и на автомобилях стоимостью более 100 000 долларов, особенно, если этот автомобиль уже далеко не новый и «пробежал» немало километров.
Знаете ли Вы? Кроме паровых двигателей первые автомобили работали ещё на обычном пятновыводителе – лигроине.
Так какие же признаки того, что кулиса коробки передач вашего автомобиля начинает понемногу сбоить? Радует одно, что они очевидны, и диагностировать проблему труда не составит. Но всё же, для вашего удобства перечислим далее основные из них:
1. Ручка переключения передач стала значительнее люфтить.
2. Проблемно происходит процесс переключения передач. Например, слышен сильный хруст с характерной вибрацией при переходе на следующую, либо предыдущую скорость.
3. Переключение передач происходит очень туго.
4. Хотите включить одну передачу, происходит включение совсем другой.
5. Не включаются все передачи, а только часть, остальные просто не функционируют.
Данные признаки указывают на следующие неисправности механизма:
1. Ослабились крепления, либо заело трос привода, или он сильно повредился.
2. Изношен или повреждён шток переключения передач.
3. Изношен или деформирован блокирующий механизм.
4. Износилась вилка переключения скоростей.
Инструкция по регулировке кулисы ВАЗ-2110
Чтобы настроить или отремонтировать кулису коробки передач, необходимо действовать по следующей инструкции:
1. Первым делом «водрузите» вашу «десятку» на эстакаду либо заедьте в гараж с ямой.
2. Поставьте автомобиль на стояночный тормоз и подложите под колёса противоугонные упоры, за неимением таковых подойдут и обычные кирпичи.
3. Итак, вы под днищем машины. Найдите хомут, которым прикреплены кулиса и шарнир.
4. Подберите гаечный ключ и ослабьте хомут.
5. Сядьте в автомобиль и включите заднюю передачу. Рычаг должен быть установлен в крайнее левое положение. Поэтому необходимо его выставить таким образом, которое вам удобно для момента включения задней скорости. Лучше, как мы говорили в начале, прибегнуть к услугам помощника, чтобы он удерживал в выставленном вами положении.
6. Теперь снова отправляйтесь под днище «железного коня» и крепко зажмите хомут именно в данном положении.
7. На этом всё. Настройка кулисы коробки передач подошла к концу.
8. Для проверки работы агрегата следует сделать тестовый заезд.
9. Если возникнет необходимость, повторите процедуру.
Инструкция по замене кулисы ВАЗ-2110
Если предыдущие манипуляции оказались тщетными, тогда остаётся только один вариант – это замена кулисы, что можно проделать своими руками без прибегания к услугам специалистов. Что потребуется для выполнения данной задачи? Для замены кулисы, необходимо подготовить всё, что может стать необходимым именно для данных работ:
— новая кулиса для вашего автомобиля ВАЗ-2110.
Отвёртки.
Бокорезы.
Гаечные ключи.
Трещотка.
Литол-24.
Инструкция, которой необходимо следовать при замене кулисы ВАЗ-2110:
1. В салоне автомобиля отвёрткой демонтируйте декоративный чехол ручки переключения передач. Потяните вверх селектор и снимите вместе с защитным кофром.
2. Гаечным ключом на 10 открутите две гайки крепления и болт, который крепит накладку кронштейна блокировки задней передачи.
3. Ключом на 13 открутите гайку, которая крепит ось рычага КПП, и открутите винт, фиксирующий её. Это сделайте трещоткой.
4. Демонтируйте ось, а затем из селектора коробки вытащите втулки, дабы они не потерялись во время процедуры замены.
6. Далее снимите облицовочную часть пола и пластиковую консоль. По-другому снять кулису никак не выйдет. Открутите по периметру консоли все болты. Снимите верхнюю и нижнюю её части. Действуйте крайне осторожно, чтобы не повредить элементы электропроводки.
7. После открутите следует изъять четыре винта крепления селектора коробки передач к автомобильному кузову.
8. Под днищем машины ключом на 13 открутите гайки кронштейна подушки кулисы и снимите сам кронштейн.
9. Демонтируйте кулису вместе с ручкой переключения передач.
10. Проведите визуальную диагностику всех устройств на предмет износа. Может, только подушка отработала своё, а сама кулиса ещё в полном порядке. В таком случае замените только её и установите кулису на своё место. Если же на кулисе заметны явные механические повреждения, тогда выбора нет, следует устанавливать новую, но прежде смажьте все элементы Литолом-24, вместе с рычагом переключения передач, чтобы в дальнейшем не возникало скрипов.
11. На этом замену кулисы ВАЗ-2110 можно считать оконченной. Соберите все компоненты коробки передач в обратной последовательности.
Учитывая то, что автомобиль часто эксплуатируется в ночное время, необходимо знать, как регулировать фары на ВАЗ 2110. Такая процедура часто проводится на СТО. Однако не всегда есть возможность воспользоваться услугами станции. Поэтому процесс настройки фар необходимо освоить своими руками.
Правильный выбор фар для ваз 2110
В автомобиле ВАЗ устанавливаются 2 вида фар:
- «Киржач», которые относятся к отечественному производству. Линзы испускают пучок света. С одной стороны, регулировка фар ВАЗ 2110 должна проходить без проблем, Но, проходя через внешний рассеиватель, свет искажается. Распылению света еще способствуют плохие погодные условия.
- «Бош» — импортный производитель. За счет высокого качества комплектующих деталей пучок света характеризуется четкой направленностью.
Оба вида имеют разные конструкции. Однако регулировка фар бош ваз 2110 ничем не отличается от отечественного аналога.
Правила регулировки фар
Часто регулировка фар ВАЗ 2110 проходит без снятия таких приборов с машины. На станции автообслуживания, регулировка фар ВАЗ 2110 проводится с применением стендов, на которых присутствует разметка, нанесенная под индивидуальную модель автомобиля. В домашних условиях настройка фар ВАЗ 2110 требует наличия самодельного шаблона. Изготавливается он из листов фанеры. Если есть возможность, разметка наносится непосредственно на стене. Изменение положения приборов происходит при помощи 2 регуляторов. Один из них отвечает за изменение положения фар по горизонтали, а другой по вертикали.
На автомобиле ваз 2110 регулировка фар необходима для того, чтобы поток света от неправильно отрегулированных приборов не ослеплял водителей встречных машин. Состоит она из основного этапа и нескольких подготовительных:
- подготовка автомобиля, площадки и стенда;
- осмотр регулируемых элементов;
- процесс регулировки.
Понимая как регулировать фары на ВАЗ 2110, необходимо еще знать о правилах проведения подготовительных работ:
- Проводится проверка надежности работы корректора.
- Выбирается ровная площадка, на которую устанавливается автомобиль. Предварительно она проверяется уровнем. Небольшие уклоны дадут сильную погрешность при проведении работ. Хорошим вариантом будет площадка, расположенная перед гаражными воротами.
- Зная, как отрегулировать свет фар на ВАЗ 2110, чтобы работы были выполнены верно, необходимо полностью заправить топливный бак, довести давление в шинах до нормы, а на водительское сиденье посадить человека, равного весу водителя.
- Провести разметку на шаблоне или стене. Для этого на нем проводится вертикальная линия, соответствующая проекции оси автомобиля. Отступая в стороны, наносится еще 2 таких линии, которые соответствуют центрам фар машины. Расстояние между ними составляет 1108 мм. Проводится горизонтальная линия, по высоте центра фар. Отступая от нее вниз 75 мм, чертится еще одна горизонталь.
Геометрические показатели расположения светотеневой границы пучка ближнего света фар на матовом экране в зависимости от высоты установки фар и расстояния до экрана.
Расстояние от оптического центра фары до плоскости рабочей площадки н, мм | Номинальный угол наклона светового пучка фары в вертикальной плоскости | Расстояние R от проекции оптического центра до светотеневой границы фары на экране, удаленном на 10 м, мм | |
угл. мин | процентов | ||
До 600 | 34 | 1.00 | 100 |
От 600 до 700 | 45 | 1.30 | 130 |
От 700 до 800 | 52 | 1.50 | 150 |
От 800 до 900 | 60 | 1.76 | 176 |
От 900 до 1000 | 69 | 2.00 | 200 |
От 1000 до 1200 | 75 | 2.20 | 220 |
От 1200 до 1500 | 100 | 2.90 | 290 |
Сила света фар в режиме «ближний свет»
* В случае несоответствия параметров, полученных при неработающем двигателе, проводят измерение при работающем двигателе.
Осмотр фар
Перед тем как отрегулировать фары на ВАЗ 2110 своими руками, проводится работа со световыми приборами:
- При помощи моющего средства смывается вся грязь со стекла.
- Визуально ведется осмотр фары. Если на нем заметны царапины, то они устраняются полировкой. Лучше такую работу проводить в сервисном центре.
- Также проверяются линзы и отражатели. При наличии на них трещин, они подлежат замене.
- Если лампы эксплуатировались длительное время, то меняются на новые элементы. При установке источников света не следует брать лампы повышенной мощности. Это сопровождается излишним нагревом узла, что привод к его поломке.
Процесс регулировки своими руками
В Инструкции представлен пошаговой процесс как отрегулировать фары на ВАЗ 2110 своими руками:
- Чтобы провести правильную регулировку фар ВАЗ 2110 своими руками, расстояние от стенда до места расположения автомобиля должно составлять 5 м. Автомобиль располагается под прямым углом к разметке.
- Вместо водителя, на переднее сиденье, укладывается груз, весом, в районе 75 кг. Также на это место может сесть помощник шофера, если он имеет тот же вес.
- Для правильной регулировки света фар ВАЗ 2110 необходимо установить пружины и амортизаторы в естественное, рабочее положение. Делается это при помощи качения автомобиля за крыло.
- Открывается капот. Правая фара прикрывается. Корректор устанавливается в положение 1.
- Перед тем как опустить фару на ВАЗ 2110, нужно найти регулировочный винт. Если прибор светит вверх, то его нужно опустить, путем вращения винта до попадания пучка света на вторую горизонтальную линию. Когда пучок сильно опущен, он наоборот требует подъема.
- Такая же манипуляция проводится с правой фарой.
Примечание. На правой блок-фаре все элементы расположены симметрично.
Чтобы понять, как отрегулировать дальний свет фар на ваз 2110, нужно воспользоваться другой инструкцией:
- Автомобиль также устанавливается от стенда на расстоянии 5 м.
- Теперь регулятор фиксируется в положение 4.
- Регулировка проводится по тому же принципу, как и ближнего света. Отличие заключается в том, что направляется пучок на 25 мм ниже верхней горизонтали.
- А — вертикальная линия обозначающая расположение лампы ближнего света левой блок-фары;
- В — вертикальная линия обозначающая расположение лампы ближнего света правой блок — фары;
- С — горизонтальная линия обозначающая расположение ламп ближнего света фар;
- D — линия обозначающая высоту подъема горизонтальной границы пучков света;
- О — осевая линия;
- l — расстояние между лампами ближнего света фар;
- А — расстояние от поверхности площадки на которой установлен автомобиль до ламп ближнего света фар.
Поломки, препятствующие регулировке
Часто возникает вопрос, как отрегулировать фары ваз 2110 в случае ее повреждения фары или поломки гидравлического корректора. Последний прибор необходим для того, чтобы при движении, автоматически обеспечивалась регулировка фар. Если автомобиль загружен стационарно, то поток света идет на дорогу. В случае большой загрузки задней части машины, передняя часть поднимается вверх и световой поток начинает бить в небо. В этот момент включается корректор. С его помощью происходит автоматическое опускание фар.
Устранение диффекта фар
Если регулировка фар ваз 2110 не дает ожидаемые результаты осмотр начинается с этих приборов. Их разборка проводится следующим образом:
- Выворачиваются весь крепеж, и фары вынимаются из гнезда.
- С них снимаются лампы.
- Чтобы отделить рассеиватель, используется фен. С его помощью растапливается герметик. Отделение проводится отверткой или другим плоским предметом. Если это фара Бош, то потребуется еще снять скобы, крепящие стекло.
- Демонтируется отражатель. Он держится на 3 точках.
- Все детали разобранной фары промываются. Неисправные элементы заменяются новыми. Затем сборка ведется в обратном порядке. В качестве герметика используется силикон.
Ремонт корректора
Распространенной поломкой является потеря герметичности корректора. Поскольку это устройство неразборное, чтобы провести регулировку фар 2110 его необходимо заменить.
Работа проводится в следующем порядке:
- На первом этапе снимаются все хомуты, которые крепят изделие к кузову, а также расширительный бачек. В салоне вынимается ручка управления. Все трубки демонтируются. В некоторых случаях они изымаются частями, путем перекусывания.
- Чтобы снять цилиндр, нужно на панели взяться рукой за выключатель и потянуть на себя. Затем легко вынимается цилиндр.
- После очистки мусора протягивается новая трубка.
- Весь монтаж проводится в обратном порядке. Уделяется внимание уплотнителям.
Для того чтобы провести качественную регулировку фар 2110 своими руками, необходимо хорошо изучить инструкцию. Работа не представляет сложности, но требует тщательной подготовки. Особое внимание уделяется территории проведения работы. Она должна быть ровная и без уклона. Далее необходимо четко следовать всем пунктам руководства.
Как показывает практика дорожные происшествия чаще всего случаются ночью. И это не странно ведь после закате солнца, видимость автомобилиста существенно снижается.
Как показывает практика дорожные происшествия чаще всего случаются ночью. И это не странно ведь после закате солнца, видимость автомобилиста существенно снижается. А в случае, когда фары и вовсе не работают, вероятность аварии крайне высока. По статистике, главная причина такой тенденции – это неправильная регулировка осветительных приборов, которая приводит к ослеплению других участников движения.
Каждый автомобилист не понаслышке знает, какую нагрузку испытывает зрение при прямом луче света.
Обзор не просто уменьшается, он практически пропадает, как следствие – неприятные или даже трагические последствия.
В наших реалиях, неровности дорожного полотна всегда стимулируют вибрацию машины, которая нарушает геометрию свечения головной оптики. Поэтому регулировка фар, должна проводиться регулярно и в том числе при монтаже новых фонарей.
Заграничные автомобили всегда отличались более высоким уровнем надежности, безопасности и комфортности. Практически любая функция буржуйской машины, выполняется в автоматическом режиме, иногда встроенный компьютер вообще разбирается в ситуации сам, не отвлекая водителя.
Система осветительных приборов также подчиняется электронике, которая корректирует их положение отталкиваясь от уровня давления в шинах, дорожного покрытия и многих других факторов. Такой подход действительно эффективен, ведь компьютер реагирует не только на возможные дорожные препятствия, но и на предупреждающие знаки, в том числе ограничивающие скорость.
Подобные модификации на отечественных автомобилях если и имеются, то только в элитных моделях нашего автопрома.
Настройка света фар ВАЗ 2110 или любой другой доступной рядовому автолюбителю модели, осуществляется в ручную и никак иначе!
Разумеется, гарантировать качество подобной процедуры могут только профессионалы. Если вы не готовы к непредвиденным растратам на автосервис, закатывайте рукава и найдите помощника, как истинные шоферы будем делать все сами!
Прежде чем приступать к самостоятельной настройке оптики, рекомендуемузнать, как выглядит правильная регулировка фар ВАЗ 2110 своими руками видео наглядно продемонстрирует все этапы процедуры. Такие вот обучающие ролики, способны заострить внимание на ключевых моментах и основных сложностях процесса, избавив вас от возможных проблем.
Переходя к практике стоит сказать, что уровень сложности процедуры не такой уж и высокий, главное – правильно подготовить к ней автомобиль.
- Максимально очистите автомобильные фары, проведя их мойку.
- Оцените состояния стекла фонарей – при большом количестве мелких царапин и повреждений, необходимо произвести полировку поверхности.
- По тому же критерию обследуется и отражатель фары – при наличии изъянов, лучше и проще произвести замену детали.
- Используйте современные галогеновые лампы высокой эффективности – старые автомобили редко оснащаются такими фонарями, поэтому их лучше заранее прикупить.
- Договоритесь с помощником – без него не обойтись!
- Учтите все рекомендации руководства по эксплуатации собственного авто – бак должен быть полный, колеса подкачаны, запаска находится в специально отведенном месте.
Только после выполнения всех пунктов предварительной подготовки, которая гарантирует эффективность процедуры в целом, можно переходить к непосредственной настройке осветительных приборов.
Тем, кто в школе любил уроки геометрии, процедура покажется еще и интересной. Скорее восстанавливайте свой навык черчения, ведь при корректировке он вам пригодится.
Разберем под микроскопом, как правильно отрегулировать фары на ВАЗ 2110 или любой другой отечественной машине без сторонней помощи.
- Главное требование – идеально ровная стенка с аналогичной площадкой возле нее, несоблюдение данного требование нивелирует весь процесс.
- Обеспечьте свободный проход света к стене – любые посторонние объекты должны быть убраны.
- Расположите авто на расстоянии 5 метров от стены.
- На этом этапе самое время задействовать соседа, который сядет за руль – в идеале чтобы ваш вес совпадал, если это не так, добейтесь уравнения с помощью инородных объектов.
- Далее, на имеющейся стене необходимо нанести точную копию рисунка, изображенного выше.
- Метками Е, обозначается середина передних фонарей вашего автомобиля. Через них проходят три симметричные вертикальный полосы А, В и О.
- Нормативное расстояние от середины передней оптики до основания площадки, должно составлять 600 мм – убедитесь в соответствии.
- Начертите на стенке линию №1 – она должна располагаться в 600 мм от пола.
- Изобразите линию №2, которая будет параллельна первой полосе и ниже ее на 75 мм – она будет серединой световых пятен.
- При наличии гидрокорректора – помощник должен активировать режим «Без пассажирской нагрузки».
- Активируйте ближний свет.
- Перекрывайте фары не пропускающим свет материалом по очереди, регулируя положения фар винтом.
- Начинайте с правого фонаря, а затем переходите к левому.
- Верхние края световых пятен должны проходить по линии №2, горизонтальные и наклонные участки – совпадать в точках Е.
На первый взгляд все может показаться слишком сложным, особенно не поклонникам точных наук. Но на самом деле, выполнить точные замеры и начертить несколько прямых, могут даже ученики начальных классов.
Поиск идеально ровной стены и площадки – вот, что действительно способно доставить трудности. Ведь похвастаться полной симметрией может далеко не каждый гараж, а проводить строительные работы ради настройки фар, как-то не целесообразно!
Осуществить самостоятельную корректировку положения фонарей в гаражных условиях более чем реально. Но многие автовладельцы продолжают пользоваться услугами специалистов и на это есть свои объяснения. Профессионалы имеют в своем арсенале все необходимое оборудование и самое главное – идеально ровную стену и аналогичный пол!
От освещенности дорожного покрытия перед автомобилем в ночное время зависит безопасность водителя, пассажиров и других участников дорожного движения. Для обеспечения необходимого потока света требуется п ериодическая регулировка фар ВАЗ 2110, которая может выполняться своими руками.
[ Скрыть ]
Какие фары для ВАЗ 2110 лучше и проще в регулировке
На автомобилях ВАЗ 2110 с завода устанавливались два типа передней оптики:
- отечественного производства, так называемые фары Киржач;
- импортные комплектующие, сделанные компанией Бош.
Схемы и конструкция деталей несколько различны, однако методики регулировки угла наклона отличий не имеют. В запчасти часто поставляются изделия китайского или кустарного производства, которые не отличаются высоким качеством. Подобные фары нередко не удается настроить на совместную работу в допустимых стандартом пределах.
Фары Киржач
В конструкции изделий производства АО «Автосвет» (г. Киржач) использована линзовая оптика для ламп ближнего света. В теории подобное решение должно обеспечивать направленный и интенсивный пучок света, который легко подлежит регулировке. На практике свет искажается внешним рассеивателем, а также погодными явлениями (дождь, снег, туман).
Лампы установлены в стандартном отражателе, расположенном ближе к решетке радиатора. Отражательный элемент имеет небольшие размеры и ненадежное крепление. Из-за этого наблюдается эффект дрожания света при движении.
На сегодняшний день предприятие «Автосвет» является банкротом, часть оборудования передана заводу «Освар». Встречающиеся в продаже запчасти под маркой «Киржач» являются подделками и не имеют к оригинальной продукции никакого отношения.
Фара завода «Автосвет»
Немецкие бошевские фары
Германская оптика оборудована обычными светоотражателями, но за счет высокого качества комплектующих позволяет получить интенсивный и стабильный пучок света. По отзывам владельцев, фары обеспечивают лучшую освещенность в любую погоду, чем отечественная продукция.
Выпуск фар велся в Рязани. В настоящее время там располагается предприятие Automotiv Lighting, являющееся структурным подразделением компании Magnetti Marelli (Италия). Именно эта продукция поставляется на завод и в запчасти. Название «немецкие Бош» используется автовладельцами по старой памяти.
Фара Бош для ВАЗ 2110
В чем заключается важность регулировки фар?
Важность регулировки фар объясняется такими нюансами безопасности:
- Некорректно отрегулированные фары формируют перед автомобилем широкий световой луч, который фактически ставит завесу, ограничивающую видимость. Данный эффект особенно заметен в дождливую или туманную погоду, а также во время снегопада.
- Неотрегулированный поток света на ближнем режиме ослепляет водителей встречного автотранспорта, увеличивая риск дорожно-транспортных происшествий. При переключении света на дальний режим будут «освещаться деревья», но не дорога перед автомобилем.
Как правильно отрегулировать фары, не снимая их?
Регулируются без снятия с автомобиля. Для настройки применяется специальный стенд, с индивидуальной разметкой для каждой модели. Для самостоятельной корректировки применяется переносной шаблон из фанеры или нарисованный на стене. В условиях автосервиса используются специальные регулируемые приборы, обеспечивающие повышенную точность измерения.
Процедура регулировки в гаражных условиях состоит из этапов:
- Нанесение шаблона разметки на стене или установка готового.
- Обозначение точек центров ламп.
- Непосредственно регулировка света.
Для регулировки пучка света используются два регулятора, установленных сзади корпуса. Ближний к поворотнику отвечает за изменение направления по вертикали, второй — по горизонтали. Доступ к регуляторам свободный и не перекрывается агрегатами моторного отсека.
Подготовительные работы перед корректировкой без разборки
Требования перед началом регулировки:
- Вымыть внешнюю поверхность фар. На стекле не должно быть налетов пыли, остатков насекомых или замасливаний.
- Проверить работу корректирующего устройства, которое может иметь гидравлический или электрический привод.
- Провести визуальный осмотр стекла рассеивателя. При обнаружении помутнений или царапин рекомендуется провести полировку. Выполнять процедуру лучше в специализированном сервисе, обладающем инструментами и материалами.
- Проконтролировать внешнее состояние линз и поверхностей отражателей. При наличии отслоений, трещин, выкрашиваний придется заменить деталь или фару.
- Рекомендуется провести замену ламп ближнего и дальнего света, особенно в случаях, когда источники света эксплуатируются длительное время. Не следует устанавливать в фары лампы повышенной мощности, поскольку они вызывают перегрев и разрушение узла.
- Проанализировать технические требования к регулировке. Довести загрузку автомобиля до требуемого уровня, выставить соответствующее давление в шинах.
Основной сложностью при самостоятельной регулировке фар является поиск ровной площадки, позволяющей свободно разместить автомобиль и контрольный экран.
Алгоритм действий при настройке
Инструкция по регулировке фар своими руками:
- Установить ВАЗ 2110 на ровной площадке на дистанции 5 м от установленного измерительного шаблона. Между машиной и шаблоном должен быть прямой угол.
- Догрузить сидение водителя балластом весом 75 кг. Зачастую на месте водителя располагается помощник.
- Качнуть автомобиль за переднее крыло для установки амортизаторов и пружин подвески в рабочее положение.
- Нанести на шаблоне или стене вертикальную линию, соответствующую оси автомобиля (на схеме обозначена как «О»).
- Провести параллельные линии А и В, соответствующие центрам ламп. Расстояние между центрами составляет 1108 мм.
- Отбить две горизонтали. Обозначенная на схеме цифрой 1 линия расположена на расстоянии 600 мм от пола и соответствует центру фар. Линия 2, размещена на 75 ниже и служит для отображения центра светового пятна фары.
- Повернуть регулятор гидравлического в положение, соответствующее минимальной загрузке.
- Открыть капот.
- Закрыть одну из фар плотным материалом, например, куском картона.
- Вращением регулировочных стержней выставить пучок света на открытой фаре. Верхний предел светового пятна должен лежать на линии 2. Точка соединения горизонтального и наклонного сегмента светового пятна совпадает с точкой Е.
- Провести аналогичную процедуру с другой фарой.
Если в процессе регулировки фар на ВАЗ 2110 не удается вывести пучок в заданные параметры, то необходимо демонтировать устройство освещения для ремонта или замены.
Как самостоятельно снять фары и отрегулировать их, если на устройстве имеются дефекты?
В ряде случаев отрегулировать не удается. Это связано с повреждениями гидравлического корректора или с дефектами, имеющимися на отражателях или стеклах. В этом случае можно попытаться разобрать узел и заменить непригодные к эксплуатации детали.
Как осуществить разборку фары?
Последовательность разборки фары ВАЗ 2110:
- Демонтировать деталь с автомобиля, вынуть из корпуса все лампы.
- Равномерно прогреть стекло строительным феном, растапливая слой герметика. Отделить рассеиватель от корпуса фары при помощи плоского предмета. При разборке фары Бош требуется отстегнуть скобы крепления стекла.
- Открутить три точки крепления отражателя.
- Снять пружину корректора через отверстие для установки исполнительного механизма.
- Вынуть отражатель из корпуса путем вращения регуляторов угла наклона.
- Вымыть узлы фары, заменить неисправные детали и собрать узел заново. В качестве герметика используются силиконовый состав, применяемый для установки автомобильных стекол.
Особенности снятия и регулировки блок-фары
Процедура демонтажа фары:
- Отключить клемму аккумулятора.
- Удалить верхнюю декоративную решетку радиатора, установленную на двух болтах.
- Снять штекеры подачи питания на головную фару.
- Вынуть исполнительные механизмы корректоров. Деталь крепится на защелке и поворотном фиксаторе.
- Отвернуть три болта крепления фары и немного утопить ее вглубь.
- Сдвинуть декоративную планку («ресничку») и вынуть ее из посадочного места на бампере. Для облегчения демонтажа ослабить верхнее крепление бампера, расположенное между фарами.
- Открутить четвертую точку крепления фары и вынуть ее из гнезда.
- Установить новую деталь (процедура производится в обратном порядке).
Снятая фара ВАЗ 2110 может быть очищена от грязи и отремонтирована, никаких регулировок конструкцией не предусмотрено.
Что делать, если блок-фара неисправна?
Распространенным дефектом «киржачских» деталей является выход из строя гидравлического корректора. Из-за этого фара не регулируется или пучок света изменяет направление при попытке настройки корректором. Причиной дефекта является нарушение герметичности или заклинивание исполнительного механизма. Для контроля исправности узла применяется замер хода исполнительных штоков, который должен лежать в пределах 6,5-7,5 мм. В случае поломки требуется замена узла, ремонт деталей невозможен, поскольку устройство является неразборным.
Самым простым способом ремонта является установка механического регулятора. Для этого в корпус исполнительного механизма вкручивается подходящий болт с контргайкой. Минусом такой конструкции является необходимость ручной настройки каждой фары. Поэтому устанавливать ручной регулятор не рекомендуется.
Установка гидрокорректора
Для замены штатного гидрокорректора на оригинальный узел необходимо:
- Снять все точки крепления трубопроводов корректора к кузову.
- Вынуть регулятор, расположенный в панели приборов.
- Демонтировать защитное жабо трапеции дворников.
- Снять с креплений и отодвинуть расширительный бачок в сторону.
- Вывести старые трубки из посадочных мест, защищенных резиновыми уплотнителями. Многие владельцы перекусывают магистрали и вынимают их по частям.
- Снять старый главный цилиндр системы.
- Вычистить мусор из-под жабо. Продеть новую трубку в штатное отверстие. Для упрощения процедуры рекомендуется использовать медную проволоку, которой протягивается трубка.
- Установить на место резиновые уплотнители каналов. Это является важным моментом, поскольку отверстие расположено непосредственно над монтажным блоком реле и предохранителей.
- Протянуть магистрали по штатным маршрутам через моторный отсек.
- Проверить работу системы.
- Регулировать фары описанным выше методом.
Ниже показаны некоторые этапы замены.
Процедура установки нового гидрокорректора показана в видеоуроке от автора «Aleks B».
Монтаж электрического корректора
Ряд владельцев устанавливают на ВАЗ 2110 электрический привод от ГАЗ 3110 «Волга»:
- Установить моторы корректора на стандартное место. Место установки не требует никаких доработок.
- Для управления углом установки используется кнопка от штатного электрического стеклоподъемника, установленная в корпус рукоятки управления гидрокорректором.
- Подключить питание электропривода от замка зажигания. В цепь устанавливается защитный предохранитель на 5 А.
- Протянуть проводку в моторный отсек. Рекомендуется использовать защитные гофрорукава, предохраняющие провода от перетирания изоляции.
- Обжать концы штекерами, которые обеспечат надежный контакт с двигателями. На двигателях задействуются только два контакта из имеющихся четырех.
- Защитить место подключения проводов к двигателям изолентой.
- Скроссировать проводку на штекер, который будет подключаться к клавише управления.
- Подключить кнопку.
Фотогалерея установки электрокорректора на ВАЗ 2110 приведена ниже.
Дрожание света
Еще одним распространенным дефектом является дрожание пучка света, наблюдающееся при движении автомобиля. Дефект встречается на фарах Киржач, немецкая продукция имеет прочную конструкцию.
Причинами дефекта являются:
- выход отражателя из точек крепления;
- поломка корректора;
- плохое состояние ламп;
- ослабевание регулировочных пружин.
Для установки отражателя на штатное место требуется разборка фары по описанной выше методике. Компенсировать усталость пружин можно удлинением рабочего штока корректора при помощи колпачка. В роли удлинителя используется часть пластикового дюбеля, которая надевается и фиксируется на штоке.
Регулировка, настройка фар ВАЗ 2114 своими руками
Регулировка фар ВАЗ 2114
Фары – обеспечивают безопасное передвижение автомобиля как ночью, так и днем во время выпадения осадков: туман, дождь, снег. Это самый важный элемент, который гарантирует безопасность водителя. Главная задача – освещать дорогу впереди машины, поэтому необходима правильная регулировка фонарей. Проанализируем как проводится регулировка света фар ваз 2115.
Регулировка фар ВАЗ 2114 ВАЗ 2115
Чтобы шофер четко видел перед собой полосу движения, автомашины оборудуются источниками света:
- ближний – просвечивает 30 — 40 м. Предотвращает ослепление водителей встречного транспорта;
- дальний – 130 — 150 метров. Включают только вне городов, деревень, поселков;
- противотуманный – снабжен лампами желтого цвета, освещает путь под границей факторов непогоды.
Световой поток оптики направлен на проезжую часть и обочину. Отрегулированные устройства источников освещения делают возможным своевременное обнаружение дорожных знаков, препятствий, разметки. Регулировка фар 2114 – необходимая процедура.
Своевременное обнаружение дорожных знаков делают возможным отрегулированные устройства источников освещения
Непременно выполняется после:
- приобретения автомобиля бывшего в употреблении;
- замене источников света;
- установления приборов другого типа;
- ремонта места посадки;
- отсутствия надлежащей освещенности дороги.
Подготовка к регулировке
Перед началом процесса регулировки фар необходимо провести подготовительные процедуры:
- проверить состояние элементов подвески, а именно пружин и амортизаторов, чтобы они находились в штатном состоянии;
- давление в шинах довести до нормативного, согласно техническим условиям на автомобиль и сезонных условий поездок;
- заправить автомобиль минимум на половину топливного бака, для создания стандартной нагрузки на подвеску автомобиля.
Данные процедуры позволят получить такой клиренс машины
, который бы соответствовал средней его величине. В случае, если автомобиль эксплуатируется с постоянной грузовой нагрузкой, перед началом регулировки фар ее необходимо воспроизвести – посадить пассажиров в салон и положить дополнительный груз в багажник.
Например
, если автомобилем постоянно перевозится определенное количество товара, необходимо воспроизвести его примерный вес и распределить по салону и багажнику в соответствии с реальной загрузкой.
Подготовительные процессы
До настройки фар ваз 2114 нужно осуществить мероприятия:
- снять с машины и разобрать;
- проверить целостность;
- вымыть фары снаружи и внутри;
- просушить до сборки.
Внимание! После мытья не должно остаться мыльных разводов. Стекла фар должны быть чистыми.
Нужно осуществить подготовительные мероприятия до настройки фар ваз 2114
- создать одинаковое рабочее давление во всех шинах;
- проконтролировать исправность подвески;
- заполнить бензобак;
- удалить лишний груз.
Способы регулировки:
- профессионалами станции техобслуживания;
- использование специализированного оборудования;
- самостоятельно.
Пошаговая инструкция по регулировке фар на ВАЗ 2114
Индивидуальная настройка делается по этапам:
- определить место выполнения работ – ровная поверхность, длина 10м, гладкая вертикальная стена;
- разметить стену;
- приготовить лампы;
- настроить ближний свет.
Внимание! Обязательно поставить гидрокорректор фар ваз 2114 в нулевое положение.
Индивидуальная настройка фар на ВАЗ 2114 делается по этапам
Последовательность действий пошаговой инструкции:
- подготовить площадку;
- установить автомобиль на расстоянии 5 метров до стенки;
- заглушить двигатель;
- на стене нанесли линии «1», «2», «О», фиксирующие результаты настройки;
- на сиденье водителя уложить груз 80 кг;
- отъехать назад на 2,5 м;
- на прямой «1» отметить центры фонарей;
- через точки пересечений провести линии «А», «В»;
- гидравлический корректор фар установить в состояние «0»;
- открыть капот;
- включить ближний свет;
- завесить не корректируемый оптический прибор материалом, непрозрачным;
- настраиваем фары регулировочными винтами по очереди. Винт «1» – вертикальная плоскость, «2» – горизонтальная;
- добейтесь направлений луча света соответственно
Регулировка света фар ваз 2114 завершена при совпадении границ пятен светового луча и линий. Левые совпадают с линией «2». Вертикальные «А», «В» проходят через точки «Е1», «Е2» – пересечения наклонных и горизонтальных участков контура световых пятен.
Модель ВАЗ 2114 оборудована блок-фарами. Регулирование ближнего света автоматически настраивает дальний луч.
Регулировка света фар ваз 2115 проводится аналогично инструкции настройки для ваз 2114.
При совпадении границ пятен светового луча завершена регулировка света фар ваз 2114
Замена фары
Если состояние старых фар оставляет желать лучшего, либо вы просто хотите внести что-то новое во внешность своего автомобиля, тогда замена передних фар на ВАЗ 2114 может стать отличным решением.
Выполнять это на станции технического обслуживания вовсе не обязательно. Многие автовладельцы занимаются подобными вещами в гараже, без лишней помощи и финансовых затрат. На это большое количество времени тратить не придется, зато совсем скоро ваш железный конь обзаведется новыми, яркими оптическими приборами.
- Для начала разберемся, как снять фару на ВАЗ 2114. Сперва требуется демонтировать переднюю решетку, а также снять сзади обшивку.
- Теперь снимаются покрывные стекла и извлекаются цилиндры гидрокорректора фар ВАЗ 2114.
- Бачок стеклоочистителя также можно снять, чтобы он не мешал в процессе работ.
- Отсоедините клеммы от контактов аккумулятора.
- Отключите от фар провода питания.
- С помощью обычной крестообразной отвертки демонтируется корпус фар. Он держится на корпусе благодаря шурупу.
- Со стороны моторного отсека откручиваются еще три гайки, которые держат корпус фар.
- Теперь все крепежи демонтированы, что позволяет просто потянуть на себя старую фару и тем самым ее извлечь.
- Теперь разомкните специальные защелки на фарах и уберите защитное стекло.
- Установка нового комплекта осуществляется в обратной последовательности. Сложностей возникнуть не должно.
Важно проверить, в каком состоянии находятся элементы системы головного освещения. Возможно, потребуется замена стекла фары на ВАЗ 2114, либо полноценная смена всего блока. Это зависит непосредственно от того, к чему именно вы стремитесь.
Технология регулировки света фар своими руками
Проводить настройку нужно на ровной поверхности без наклона. Проверочный экран можно установить на расстоянии 5-6 метров. При отсутствии экрана можно воспользоваться ровной кирпичной стеной, воротами гаража или большим листом фанеры. Стёкла фар должны быть чистыми, без трещин и сколов. Также обратите внимание на состояние отражателей.
Конструкция оптических приборов имеет два регулировочных винта, один из которых направляет пучок света в вертикальном положении, а другой в горизонтальном. С их помощью проводим регулировку, как указано на схеме.
Пучок света фары должен быть направлен регуляторным винтом в точку Е
Для удобства на стене наносим мелом вертикальные линии А, О и В. Они будут служить необходимыми ориентирами во время настройки оптики. Также наносим горизонтальные линии 1 и 2. Расстояние между ними должно быть 65 сантиметров.
Далее переходим в салон и устанавливаем регулятор гидрокорректора фар в положение 0. Это необходимо, чтобы исключить влияние устройства на световой поток во время регулировки. Регулятор расположен под торпедой, справа от рулевого колеса.
Порядок действий следующий:
- Одну фару закрываем плотным материалом, который не пропускает свет.
- Включаем ближний.
- Открываем капот и находим с задней стороны фары регуляторы (на рисунке ниже под номерами 1 и 2). Один из них отвечает на вертикальное перемещение светового пучка, а второй за горизонтальное.
- С помощью регулировочных винтов 1 и 2 направляем пучок света в точку Е. Регулируем показатель до нужного.
Поворачивая винты против или по часовой стрелке, выставляем пучок света в нужную точку - Повторяем процедуру, включив дальний свет.
- Проводим аналогичную настройку для другой фары.
Видео настройки на ВАЗ-2114
Настройка фар не занимает много времени, поэтому при плохом освещении не затягивайте с этой процедурой. При работе стоит воспользоваться советами специалистов. В этом случае отрегулировать световой пучок получится максимально точно.
Гидрокорректор фар
Во время эксплуатации автомобиля в зависимости от его загруженности, состояния самого авто и подвески может меняться направленность светового потока. Для его корректировки на ВАЗ 2114 устанавливается гидрокорректор (автор видео — Павел В. М.).
Устройство и принцип работы
Прибор представляет собой неразборное устройство, регулирующий положение луча света благодаря изменению давления жидкости внутри патрубков. Блок не разбирается, поэтому при его поломке заменяется новым прибором.
Конструкция корректора состоит из следующих элементов:
- главного цилиндра;
- рабочей жидкости;
- патрубков, в которых жидкость содержится;
- цилиндров.
Настройка фар с помощью гидрокорректора осуществляется водителем с помощью колеса корректора, находящегося на торпеде. Поворотом колеса можно поднять или опустить фонарь.
Колесо корректора в салоне
Особенности ремонта своими руками
Калибровку корректора можно выполнить самостоятельно по инструкции, которая к нему прилагается.
Перед тем, как менять устройство, следует выяснить причину неисправности и попытаться восстановить работоспособность гидрокорректора. Для этого необходимо сначала осмотреть все трубочки и резинки, недопустимы никакие дефекты. Если течи нет, осматриваются цилиндры и проверяется ход штока. Если принятые меры не привели устройство в рабочее состояние, то возможно, что неисправен главный блок, нужно менять гидрокорректор.
Монтаж и доработка
Для установки нового корректора следует выполнить следующие действия:
- ослабив хомуты, снимаем их с патрубков с рабочей жидкостью;
- в салоне демонтируем ручку на основном цилиндре;
- открутив крепежные болты, снимаем основной цилиндр;
- на последнем этапе снимаем все рабочие цилиндры и достаем их через салон.
Доработка и ремонт гидрокорректора фар заключается в проверке положения регулировочного болта. Его нужно выставить так, чтобы регулировка света осуществлялась с минимальными усилиями.
Инструкция по замене корректора
Многие водители хотят сделать свой автомобиль тюнингованным. Тюнинговать автомобиль можно ангельскими глазками, ресничками на фары. Тюнингом фар является модернизация корректора. Для этого меняют штатный гидрокорректор фар на электрический корректор. Сняв фару на ВАЗ, меняют лампочки. Выполнив на автомобиле ВАЗ 2114 тюнинг, замену стекла фары, следует отрегулировать оптику.
Набор для установки электрокорректора
Замена гидрокорректора фар ваз 2114 состоит из следующих действий:
- Отключается питание авто путем отсоединения отрицательной клеммы с АКБ.
- Далее откручивается основной цилиндр, а затем снимается устройство вместе с рычагом.
- Меняется уплотнительное кольцо.
- На штатное место прикручивается электрический корректор.
- Далее отрицательный провод подключается к кузову авто, а положительный крепится к выводу «20» на колодке кабелей.
- Затем проводка проводится к моторчикам фар.
Таким образом, зная, как снять фару, чтобы заменить оптику, а также, как регулировать свет на ВАЗ 2114 своими руками, можно добиться идеального освещения дороги. Настроенный правильно свет не будет слепить водителей на встречном транспорте.
Регулировка, настройка фар ВАЗ 2114 своими руками
Большинство автомобилистов предпочитает не вмешиваться в оптику до тех пор, пока она не выйдет из строя. Из-за такого отношения случается множество ДТП в ночное время суток, а также во время погодных условий, которые влияют на обзор. Возле дороги часто можно заметить изогнутую арматуру, в которую сложно врезаться даже при желании. Практика демонстрирует, что неотрегулированные фары ухудшают обзор ночью или в непогоду. При постоянной тряске механизм сбивается и свет падает с неверным углом наклона, как результат – уменьшение расстояния видимости и серьезная угроза не только владельцу ВАЗ 2114, но и другим автомобилистам, пешеходам.
Чтобы обезопасить себя и окружающих, достаточно раз в два месяца производить настройку. Процесс несложный, поэтому водитель ВАЗ 2114 может заняться корректировкой в гараже или боксе. В прайс-листе автомобильных мастерских также есть такая услуга, как регулировка света. Перед тем как отрегулировать оптику, нужно понять, какими характеристиками должна обладать правильно настроенная оптика:
- Основная задача – освещать дорогу перед машиной. Внимание: именно дорогу, а не окрестности. Водитель должен видеть перед собой четкую полосу света.
- Световой поток не должен бить по лобовому стеклу встречных авто.
- Фары должны быть на такой высоте, чтобы дальность была максимальной.
Пошаговая инструкция
- Регулировка выполняется с включенным ближнем светом. ВАЗ 2114 следует поставить напротив ровной стены. Расстояние от фар до плоскости должно составлять ровно 5 метров. На водительское сиденье необходимо положить груз с весом около 80 килограмм. Также стоит позаботиться, чтобы бак был заправлен. Регулировка света проводится при стандартной загрузке машины;
- Когда ВАЗ 2114 загружен и подготовлен, нужно заняться начертанием «экрана». На стене мелом при помощи линейки нужно начертить вертикальную линию-ось, которая будет соответствовать центру автомобиля. После неё чертятся ещё две вертикальные линии, параллельные оси – они должны быть на уровне оптики. Далее следует нанести горизонтальную линию на уровне фар. Ниже на 6.5 см чертится линия для обозначения центов световых пятен;
- Регулировка выполняется поочередно. Фару, которая не задействована в корректировке, лучше закрыть картоном;
- Процесс может быть завершен, когда верхняя граница совпала с уровнеи центровой оси, как показано на схеме. Точки пересечения вертикальных прямых и центров пятен должны соответствовать точкам пересечения наклонного и горизонтального участка пятен;
Выполнив все действия, водитель ВАЗ 2114 получит идеальный свет, который будет освещать движение. Настроенной оптики порадуются и другие участники дорожного движения – световой поток не будет бить по глазам.
Демонстрация корректора фар:
- Замена моторчика печки ваз 2114 своими руками, инструкция
- Электрокорректор фар ВАЗ 2114: назначение и установка
- Как почистить дмрв на ВАЗ 2114: все тонкости процесса
Здравствуйте. Автомобиль ВАЗ 2114 При попытке отрегулировать фары сломался регулировочный винт отвечающий за горизонтальную плоскость, как теперь быть можно как то регулировать свет или нужно менять весь блок фары. Спасибо.
Все же я не решусь регулировать фары сам, пробовал один раз и проходя Технический Осмотр автомобиля меня завернули именно за не правильную регулировку фар. так что лучше доверить это специалистам. тем более у них есть специальное оборудование.
Противотуманные фары
Думая об установке головного света, не стоит забывать про противотуманки. Если реснички на фары ВАЗ 2114 играют более декоративную роль, то в наших условиях и даже с нашим автомобильным законодательством ездить без противотуманных фар, по меньшей мере, не безопасно.
Особых изысков производители фар не придумали насчет них, потому они не вошли в общий блок фар у ВАЗ 2114. Следовательно, монтировать их придется на бампер, отдельно от основной системы освещения дороги.
Особенность противотуманных фар на автомобиле в том, что их луч имеет плоскую и широкую форму свечения, и позволяет пробиваться ему сквозь снег, туман, обеспечивать качественное освещение дорожного пути. Обычные фары с этим не справляются, поскольку буквально врезаются в световую стену. Это процесс отражения света от снега или туманной завесы.
Автомобили ВАЗ 2114 с завода комплектуются противотуманками впереди, однако не всегда их качество на достойном уровне. Плюс внешне хотелось бы большего. Потому при замене передних фар, советуем заодно подумать об установке более эффективных и эффектных противотуманных приборов свечения.
Регулировка света фар на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115
Добро пожаловать! Свет фар – его приходиться регулировать, особенно после покупки Б/У автомобиля бывает старые хозяева регулируют свет под себя и поэтому при езде на таком автомобиле, либо начинаешь слепить глаза встречным водителям, либо же фары настолько опущены низко, что и дороги толком не видно, ну а по сути регулировать их нужно после замены ламп, потому что разные лампы светят по своему, то есть какие то лампы сильно светят, а какие то нет.
Краткое содержание:
Как определить неполадки в оптике
Необходимость корректировки света потребуется в следующих случаях:
- лампы сильно светят вверх или вниз;
- смещен луч в одну из сторон;
- неравномерная яркость фар при осмотре автомобиля;
- недостаточная сила света, не видна четкая галка;
- не работает одна из фар.
Настроенная оптика ВАЗ 2114 или модели 2115 отлично справляется с любыми погодными условиями. Для определения недостатков следует проводить визуальный осмотр работоспособности ламп раз в неделю, а корректировку проводить не реже 1 раза в сезон.
Далеко не секрет, что некоторое число автолюбителей не уделяет должного внимания правильности установки и регулировки оптических приборов, или фар. А, действительно, почему регулировка фар ближнего и дальнего света настолько важна и ее процесс сопровождается столь высокой заинтересованностью?
тюнинг салон, двигатель, приборная панель, внешний тюнинг
Допустим, у вас старый ВАЗ-2110. Тюнинг поможет сделать его красивее, улучшить его функции, если вы не собираетесь продавать «старого друга». Это своеобразная доработка автомобиля за счет увеличения характеристик различных узлов и агрегатов. Это делается путем установки новых деталей с улучшенными свойствами. Прокачать машину можно во всех системах, что позволяет полностью усовершенствовать ВАЗ-2110. Тюнинг проводится в разных частях автомобиля: можно улучшить кузов, салон, ходовую часть, двигатель.Также можно установить аксессуары.
Внешний тюнинг
Внешняя часть — первая, которая запускает поток ВАЗ-2110. Тюнинг внешнего дизайна включает несколько элементов, о которых пойдет речь подробнее:
- Бамперы. Эти декоративные защитные элементы претерпевают различные модификации. Конечно, есть две версии этих деталей. Сначала проштамповали. Есть несколько видов тюнинговых бамперов от разных производителей, таких как АвтоВАЗ и Богдан.Они довольно стандартные и не нацелены на улучшение аэродинамических характеристик. Во-вторых, еще один индивидуальный заказ. В этом случае тюнинг-ателье производит расчет аэродинамических характеристик. А за счет бампера улучшается обтекаемость автомобиля, снижается сопротивление потоку встречного воздуха.
- Накладки на пороги, как и бамперы, выполняют аэродинамические функции, что позволяет улучшить проходимость воздушного потока.
- Крыло. Его основная функция — уменьшить клиренс машины, что позволяет запускать воздух сверху машины, а не под ней.
- Воздухозаборник капота служит дополнительной охлаждающей жидкостью двигателя. Нагревается на высоких оборотах и скоростях.
Итак, весь комплект превосходит все, что называется обвесом. Заказать его можно в тюнинг-ателье. Они сделают все по желанию клиента. Если их услуги вам не подходят, вы можете купить уже готовую стандартную версию.
Также внешней доработке может подлежать ВАЗ-2110. Тюнинг в этом случае включает индивидуальную покраску и аэрографию.Обычно эту операцию заказывают в тюнинговых ателье, но некоторые автомобилисты решают сделать ее сами. В большинстве случаев безуспешно.
Тюнинг салона
Внутренний тюнинг ВАЗ 2110 — это доработка интерьера салона. В нем особое место занимает перетяжка потолка, стоек и сидений. Для любителей вождения рекомендуется установка комплектов Sparco или Tiro. В их состав входят не только сиденья, но и специальные ремни безопасности, а также набор складных дуг салонного усилителя.
Владельцы, у которых есть ВАЗ-2110, тюнинг делают в основном под себя, то есть профессионального участия в гонках не принимают. А так нет смысла устанавливать комплекты в салоне стоимостью от 1000 долларов. Проще сделать стандартную перетяжку сидений кожей или алькантарой. Такая модификация обойдется примерно в 30 000 рублей в зависимости от ателье и региона.
«Сердце» автомобиля
Некоторые автолюбители решаются заняться тюнингом двигателя. ВАЗ-2110 станет отличным вариантом для таких экспериментов.Кстати, это сделано для увеличения мощности машины. Основная доработка профессионалов — это установка дроссельной заслонки, комплекта зажигания, установка новой системы воздушного фильтра и замена охлаждающих элементов. Для улучшения системы охлаждения оптимально заменить радиатор, форсунки, термостат и водяную помпу. Тюнинг-комплект от компании «Феникс», например, обойдется владельцу в 22 тысячи рублей. Новый дроссель будет стоить 5 500 рублей. Комплект зажигания подбирается индивидуально и зависит от пожелания автомобилиста.
Альтернативная оптика
При наличии автомобиля ВАЗ-2110 тюнинг фар осуществляется путем замены штатных лампочек на альтернативные. Это не только улучшит внешний вид автомобиля, но и повысит освещенность дороги. Таким образом, фары устанавливаются капельного, рассеянного или лучевого типа. Вся альтернативная оптика выглядит оригинально. Он станет отличным дополнением внешнего обвеса, который есть у ВАЗ-2110. Тюнинг задних фонарей также сопровождается заменой этих элементов.
Оптимальным выбором станут светодиодные фонари, которые прекрасно видны в любое время года и дня. Дневные ходовые огни — это дополнение к оптике автомобиля. Очень улучшает тюнинг автомобиля ВАЗ-2110. На фотографиях, представленных в статье, показан наглядный пример установки альтернативных и дополнительных световых элементов.
Самосовершенствование
Любой автомобилист хочет доработать автомобиль своими руками. Кто, оказывается, показывает идеальные наглядные примеры. Они вдохновляют других.Что действительно можно улучшить в вашем гараже, если для ремонта есть стандартный набор инструментов и агрегатов? Вы можете:
- Сделать шкафы из стеклопластика.
- Установить новую подвеску и элементы подвески.
- Заменить выхлопную систему.
- Доработать двигатель.
- Установить диски и резину.
- Доставим акустику и все аксессуары к ней.
- Заменить зеркала заднего вида.
Колеса и шины
Одним из обязательных атрибутов доработки автомобиля является установка дисков и шин. Их много разновидностей. Широкий ассортимент продукции позволит выбрать оптимальный вариант для ВАЗ-2110. Тюнинг, фото которого представлены в статье, позволяет понять, что автомобилисты в основном выбирают для этого автомобиля хромированные диски и низкопрофильную резину.
Подбор осуществляется согласно ТУ на крепление. Это зависит от количества болтов, расстояния между ними, возможных зазоров. Таким образом, оптимальные габариты — 195/65 R15 и 205/60 R14.
Тюнинг панели приборов
Некоторые автовладельцы мечтают сделать тюнингпанель. ВАЗ-2110 можно украсить просто бесподобно. Ведь подобный тюнинг — это модификация салона. Многие автолюбители просто перетягивают панель в кожу. Но есть и такие, которые устанавливают элемент от других автомобилей.Итак, панель ВАЗа с Audi A4 идеальна. 1996. Попробуйте!
Тюнинг приборов (ВАЗ-2110) стандарт — замена самого пульта или установка новых спортивных циферблатов. Первый вариант позволит совершенно иначе увидеть панель управления, потому что она полностью переделана. Еще один способ тюнинга панели приборов — установка световой полосы в очертаниях. Это сейчас довольно популярное обновление на иномарки. Эта система подключается к бортовой сети через выключатель и предохранитель.Эффект потрясающий, особенно в темноте. При этом расход батареи минимален, так как световая полоса сделана из светодиодов с низким энергопотреблением.
Акустика
Последний вариант — установка акустики. В машине можно разместить до 8 колонн. Они расположены в следующих местах: четыре в дверях, два в задней полке и два последних в панели приборов. Как и во многих других автомобилях, в багажнике установлен усилитель или сабвуфер. Также в некоторых случаях можно установить CD-ресивер.Вместо обычного рекордера поставьте проигрыватель CD-DVD с выдвижным экраном. Один из самых распространенных таких акустических плееров — Texet, который легко подключается. К тому же в этом случае соотношение цены и качества соответствует действительности. Хотя можно выбрать любой другой вариант на усмотрение хозяина.
Провода при укладке прокладываются под ковровое покрытие, поэтому они будут меньше подвержены внешним воздействиям. Кроме того, они не будут мешать. Монтаж можно произвести как своими руками, так и обратившись к звукооператорам, которые могут подобрать оборудование и установить его.
p >>
Размеры в поворотниках ВАЗ 2110.«Американские габариты» своими рукамиМногие хотят улучшить переднюю оптику, потому что при хорошем освещении вождение для вас намного комфортнее и безопаснее, если ваш свет не мешает встречным водителям. Есть много способов сделать это. Но некоторые хотят получить уникальный и необычный вид за счет тюнинга фар. Для этого, например, в поворотники устанавливают дополнительные габариты или полностью переносят их туда, создавая так называемый американский стиль.
Американки на ВАЗ 2114 — очень частая практика, с ними машина действительно интереснее смотрится, к тому же в темноте не помешает любой дополнительный свет. При плохой видимости автомобиль с таким тюнингом более заметен на дороге. Но нужно понимать, что такое изменение может ввести в заблуждение других участников дорожного движения и иногда становится причиной аварии. Желтые габариты сливаются с поворотниками, и некоторые участники дорожного движения могут неверно оценить ситуацию. Поэтому лучше использовать габариты белого цвета, тогда оранжевые поворотники будут четко выделяться.
Делая американский ваз 2114, все нужно делать в рамках закона, есть четкие ограничения на любые изменения передней оптики.Например, категорически нельзя устанавливать красные лампы, рефлекторы и любые другие приборы несоответствующего цвета и режима работы. За такие нарушения наложен штраф в размере 2500 рублей. Как сделать американку на ВАЗ 2114Есть много способов продать американку на ВАЗ 2114, у каждой есть свои плюсы и минусы. В зависимости от ваших навыков, желаний и возможностей вы можете выбрать любой из представленных ниже или придумать свой. Фонарь указателя поворота с двумя нитями.Двухпроводная лампа — относительно хороший метод. Его довольно легко установить и легко использовать. В лампе две нити накала, одна тусклая на 5 Вт, другая ярче на 25 Вт. Нить со слабой яркостью используется в качестве габаритных огней, а с сильной — для поворотников. В результате поворотник достаточно хорошо заметен на фоне габаритных огней. Для установки понадобится цоколь на два +, либо припаять провод прямо к лампе, но нужно быть осторожным, так как он может перегореть. РелеПринцип инверсии сигнала. При этом лампа указателя поворота горит постоянно при движении, а при включении указателя поворота начинает мигать. По яркости, как и в предыдущем случае, фары не отличаются, но подсвечивается сигнал из-за того, что лампа полностью гаснет в момент работы. Установка проста, нужно лишь немного отрезать провода и два пятиконтактных реле, по одному на каждую фару. Реле с конденсатором и диодом Этот способ, по сути, более правильный, чем предыдущий.К пятиконтактному реле добавлены диод IN5819 и конденсатор на 25 вольт 4700 мФ. Принцип работы такой же, но есть гарантия, что ничего никуда не закроется и прослужит долго без проблем. Замыкание габаритов на лампу указателя поворотаНет ничего проще, как на ВАЗ 2114 закрыть поворотники. Но этот способ в корне неправильный, и пользоваться им категорически не рекомендуется. Лампа указателя поворота подключается непосредственно к габаритам, а указатель поворота практически отсутствует. Дополнительный патрон в фаруСамым правильным, по мнению большинства, но в то же время наиболее трудоемким методом является введение в фару дополнительного патрона. Патроны взяты из ненужных повторителей, отрезаны и впаяны в фару. При аккуратном исполнении все выглядит незаметно, не все догадаются о внесенных изменениях. Полезное видео Дополнительную информацию по установке габаритов в поворотниках вы можете получить из видео ниже: Существует множество способов настройки, самый дешевый из которых — фары. Помимо элементарной замены ламп ближнего и дальнего света, автомобилистов часто интересует, как сделать габариты в поворотниках. Некоторые водители даже дублируют габаритный свет на ВАЗ 2110 или ВАЗ 2114. Делается это из-за не очень хорошей видимости освещения на дорожном покрытии, что очень важно в ночное время и в непогоду для предотвращения аварий. Виды работВы можете изменить указатели поворота на автомобиле следующими способами:
Если габариты желтые, то свет от поворотников будет сливаться с ним, если цвет белый, то поворотники будут выделяться на фоне основных габаритов Процесс установкиПрежде чем разбираться, как подключить поворотники к габаритам, обратите внимание, что есть два основных цвета оптики габаритных огней:
Стояночные огни вставляются в поворотники на автомобилях следующим образом:
Автомобиль после такой доработки приобретает особый шарм.
Также обратите внимание, что если вы устанавливаете перед автомобилем осветительные приборы, оборудованные красными фонарями или отражателями, а также устройства с несоответствующим режимом работы и цветом, вам грозит штраф в следующих размерах:
В последнее время автомобилисты прибегают к возможности оборудовать боковое освещение в углах с помощью лампочек с двумя контактами. Но эта мера может мешать и другим участникам дорожного движения. Таким образом, манипулирование фарами, какими бы полезными они ни были, может поставить под угрозу вашу безопасность. Поэтому не удивляйтесь возрастающему вниманию к вашему автомобилю со стороны ГИБДД. Производственный процесс: Шаг первый.Схема устройства Шаг второй. Процесс подключения реле Реле подключается пайкой. Как это сделать, подробно можно увидеть на фото. Самое главное в этом процессе — тщательная изоляция места пайки и оголенных проводов. Шаг третий. Подключаем кнопку и тестируем систему Теперь осталось подключить систему к блоку бортового компьютера, подключить кнопку, автор даже подключил индикатор питания.Теперь после нажатия на кнопку он начинает светиться, что говорит о том, что система включена. Ну а как все работает, подробнее можете посмотреть на видео. Доброго времени суток уважаемые читатели, на днях загорелся сделать свою машину немного американской, и решил сделать габариты в поворотниках, вариантов такой операции не много, например: 1 ) Вставить вторую базу и запитать от заводских габаритов, но такой мануал мне не подходит, т.к.при включении поворотника горит ярче и тусклее. 2) — Поставить лампочку с двумя нитями накаливания (сложно, что две лампочки накаливания желтого цвета трудно найти, да к тому же результат такой же, как и в первом варианте. 3) — вариант, который я выбрал, и самый сложный (создание двух режимов поворотных ламп с использованием 5-контактного реле, диода и конденсатора). Я постараюсь рассказать обо всех своих действиях. Первым делом идем в магазин электротехники и покупаем там: 1. Конденсатор на 4700 мкФ * 25в или 3000 мкФ * 25В или 3300 мкФ * 25В Не знаю какая разница, вроде по емкости, я использовал 4700 мкФ * 25в всего — 2шт. 2. Диод 5817 или 5819, тоже не знаю в чем разница, взял 5817 Набор юного электрика Далее берем схему и начинаем собирать все точно по схеме После того, как вы сделали уроки) идем к машине, снимаем обе фары и ищем «+» на габариты и «+» от поворотников. У указателя поворота всего 2 провода, цвет будет в плюс, а плюс от размера будет в правом верхнем углу микросхемы. И снова руководствуясь схемой, начинаем скручивать провода. Щиток приборов ВАЗ 2110 серии AMC, Flash и STREET STORM. Описание и характеристикаВпервые легковой автомобиль ВАЗ 2110 сошел с конвейера в 1996 году. С этого периода легендарная «десятка» выпускалась еще 12 лет до 2008 года. в машине изменился и улучшился, но неизменными остались два момента — некачественная сборка и очень скудный дизайн салона.Все стандартные ВАЗы десятой модели отличаются не очень современным и привлекательным салоном. Но умелые автовладельцы нашли способы изменить внутренний облик машины в лучшую сторону. Один из таких методов — тюнинг приборной панели ВАЗ 2110. На сегодняшний день существует два варианта тюнинга приборной панели — изменение ее конструкции своими руками и приобретение готовой платы. И если вы не очень разбираетесь в конструкции электронных измерительных приборов или просто не хотите тратить свое время на этот долгий и мучительный процесс, лучший вариант — купить готовые механизмы для ВАЗ 2110.Панель приборов, выпускаемая компаниями, специализирующимися на этом, достаточно качественная и надежная, так как все элементы конструкции продуманы до мелочей. Итак, давайте разберемся, что такое дашборды от компаний STREET STORM, Flash и AMC. Панель приборов ВАЗ 2110 STREET STORM серииЭта панель приборов представляет собой оригинальную вставку в сочетании с измерительными индикаторами. Проще говоря, это тонкая вставка белого цвета, которая устанавливается поверх серийной панели.Дополнительно компания STREET STORM дополняет их различными стрелочными указателями, которые не только имеют красивый внешний вид, но и позволяют водителю узнать, что происходит с его железным другом во время движения. Также эта запчасть имеет красивую светодиодную подсветку, которая может гореть разными цветами и оттенками в зависимости от исполнения. Гармоничный дизайн и удачная стилизация — главные достоинства, которыми обладает панель приборов ВАЗ 2110 серии STREET STORM. AMC Parts SeriesВ отличие от первого варианта, эта приборная панель представляет собой не только красивую вставку, но и полностью переделанную комбинацию измерительных приборов.Так, приборная панель ВАЗ 2110 серии AMC оснащена измерителем давления моторного масла, цифровым и циферблатным спидометрами, тахометром с неоновой подсветкой, а также жидкокристаллическими световыми индикаторами, мгновенно информирующими водителя о неожиданной поломке и многим другим. инциденты. Различные цветовые гаммы и хромированная окантовка делают панель более информативной, а интерьер — более привлекательным. Панель приборов ВАЗ 2110 Flash серииДанная опция представляет собой конструкцию, состоящую исключительно из цифровых индикаторов.И даже количество оборотов здесь отображается на специальном дисплее, который имеет очень привлекательную подсветку, и в ночное время он не вредит человеческому глазу. Фирменная панель Flash — отличный вариант для любителей точности, ведь теперь вы можете контролировать скорость с точностью до одной десятой километра в час. Тюнинг ваз 2111 — элегантность и комфорт автомобиляВ конце 20 века мир увидел новый автомобиль ВАЗ 2111 с универсальным типом кузова.Это обновление сделало автомобиль еще более привлекательным. Универсал выглядит элегантно в кузове седан. Благодаря большей массе эта модель стала более плавной в управлении и движении. ВАЗ 2111 был комфортнее и качественнее по сравнению с предыдущими моделями автомобиля. Этот автомобиль — отличный выбор для тех, кто предпочитает комфортную езду по городу с множеством функций. Если говорить о тюнинге ВАЗ 2111, то с тюнингом 2110 у него есть похожие моменты (но не все). Именно благодаря стайлингу универсала данной модели автомобиля интереснее и оригинальнее. Тюнинг автомобилей в целомДля стайлинга ВАЗ 2111 можно выбрать один из вариантов: 1. Классический стиль дизайна, когда автомобиль выглядит солиднее. 2. Спортивный вид при укладке более динамичной и молодежной. Таким образом, те, кто ранее занимался тюнингом ВАЗ 2107, знают, что для тюнинга ВАЗ 2111 можно использовать установку обвесов, воздухозаборников, крыла, спойлеров. Не лишним будет установка фар новой формы и противотуманных фар. Салон тоже стоит доработать.Особенно, если владелец машины любит участвовать в гонках. Для этого меняют обивку сидений, повышается комфорт салона. Также для ВАЗ 2111 тюнинг салона предполагает доработанный руль и установку дополнительных устройств. Также выставлен тюнинг ВАЗ и двигателя автомобиля. Если ВАЗ 2111 трансформируется в спорткар, рекомендуется установить более жесткие пружины и амортизаторы. Наряду с этим тюнинг тормозной системы и трансмиссии автомобиля.По сути, это довольно краткий обзор возможного тюнинга данной модели. Тюнинг внешнего вида автомобиляВ первую очередь поговорим о бампере. Выбрав подходящую модель, можно существенно изменить внешний вид автомобиля, тем более что выбор этой детали достаточно широк. Возможна установка вместе с бампером и обвесом. Каждый вид бампера несет свое собственное стилевое решение. Поэтому перед выбором стайлинга стоит определиться с внешним видом ВАЗ. Рекомендуемый артикул: Фары Форд Фокус 2: Самостоятельная установка ксенона на автомобильТакже можно установить тонированные дефлекторы стекол авто. Это не только модно, но и практично. Любой, кто серьезно и основательно произведет тюнинг на ВАЗ 2111 своими руками, оценит такое решение. Эти дополнительные детали повысят комфорт поездки в автомобиле для пассажиров с приоткрытыми окнами, а также помогут водителю улучшить обзор дороги в непогоду.Аналогично можно поступить и в процессе тюнинга ВАЗ 2106. Еще одним функциональным элементом тюнинга может стать установка камеры заднего вида. Это устройство поможет водителю легко справиться с парковкой своего автомобиля, а также выступит в роли отличного видеорегистратора при авариях и других спорных ситуациях на дороге. Идеально изменит внешний вид и придаст ему индивидуально настроенный воздухозаборник. Есть отличные варианты этого устройства для спорткаров, которые придадут ему еще большей динамичности и агрессивности.Это настоящее преображение ВАЗ 2111. То же самое здорово сделать при тюнинге ВАЗ 2109 — девятка сразу круче смотрится. Кроме всего вышеперечисленного, можно заняться тюнингом ВАЗ 2111 (дефлекторы, обвес), заменой капота и крыльев. Эти стилизованные элементы быстро меняют внешний вид автомобиля до неузнаваемости. И это лишь небольшая часть тюнинга внешнего вида автомобиля. Тюнинг салона ВАЗ 2111После того, как облик любимого ВАЗа изменился, стоит перейти к изменениям в интерьере автомобиля.Здесь самое главное — удобство и комфорт для водителей и пассажиров во время поездки. Этого следует искать при реализации тюнинга. В первую очередь стоит подумать о том, каким кажется интерьер любимой машины, а после можно приступать к действиям. Рекомендуемая статья: Тюнинг Volkswagen Passat B3 выглядит привлекательноПриступить к тюнингу ВАЗ 2111 (видео ниже) можно с приборной панели и заменить рулевое колесо. Руль на самом деле не очень удобен и требует доработки.Вы справитесь сами. Задача простая, поэтому детали расписывать не будем. Все так же, как и при тюнинге ВАЗ 2109. Еще стоит подумать о прикрытии сидений или установке новых (но это дорогое удовольствие). Здесь выбор зависит от возможностей хоста. Если владелец может справиться с ремешком самостоятельно, то стоит снять сиденья и обернуть их тканью, которая вам нравится. А если нет времени и желания возиться с этим, то вы можете купить удобные кресла от иномарок и установить их в свой автомобиль.Для тех, кто решил тюнинговать свой салон без работы над сиденьями, ничего не поделаешь, так как они не самые лучшие автомобили и требуют доработки для удобства водителя и пассажиров. Однако доработка и тюнинг ВАЗ 2111 этим не ограничивается. Вы можете легко и быстро с помощью специальной самоклеящейся пленки, например, под дерево, кардинально изменить интерьер и сделать его более представительным. Это один из самых популярных методов. Не забываем и про педали и ручку стайлинга КПП. Тюнинг двигателя автомобиляОт тюнинга данного автомобиля в конечном итоге будут зависеть его технические и силовые показатели. Тюнинг ВАЗ 2110, 2111, 2112 имеет похожие особенности. И пусть процессы не идентичны, но тем не менее похожи. В целом машина едет хорошо, и двигатель с поставленной задачей справляется. Но все же желание увеличить мощность возникает. Для этого можно провести простой тюнинг двигателя ВАЗ 2111, заменив родной распредвал на более острый, настроенный распредвал.Это поможет увеличить количество жидкости, и машина будет быстрее разгоняться. Рекомендуемая артикул: Aston Martin DB9 снова порадовалТакже можно произвести чип-тюнинг двигателя, а именно установить под новый вал контроллер впрыска. Необходимо установить более широкое дроссельное сопло. После этого следует заменить довольно крупный воздушный фильтр на более компактный фильтрующий цилиндр. Все эти манипуляции помогут ощутить комфорт во время вождения. После настройки двигателя набирать обороты станет легче, количество лошадиных сил увеличится.Обязательно заменил амортизаторы, т.к. родные запчасти оставляют желать лучшего. После доработок тормозной системы и трансмиссии автомобилей ВАЗ 2111 изменится до неузнаваемости. И небольшой ролик про тюнинг ВАЗ 2111:
И напоследок самые разные модели тюнинга ВАЗ: Тюнинг ВАЗ 2101, Тюнинг ВАЗ 2105, Тюнинг ВАЗ 2106, Тюнинг ВАЗ 2107, Тюнинг ВАЗ 2108, Тюнинг ВАЗ 2109, Тюнинг ВАЗ 21099, Тюнинг ВАЗ 2110, Тюнинг ВАЗ 2112, Тюнинг ВАЗ 2113, Тюнинг ВАЗ 2114, Тюнинг ВАЗ 2115, Тюнинг Приоры, Тюнинг Калины, Тюнинг Lada Granta, Тюнинг Lada Largus. тюнинг mukati, injini, chiridzwa Panel, imwe Tuning zvekunzeВсе товары ВАЗ-2110. Настройка кучабацира кути ваканака, кувандудза айо баса, кана иве тенгеса «шамвари векаре» хауси куенда. mhando iyi motokari chakagadziridzwa nzira kuwedzera chokupika siyana zvinoriumba uye nemagungano. Kuitwa kugadzwa itsva zvinoriumba pamwe nani ehupfumi. Ропа мотокари иногона куитва муна хоронгва звосе, изво куноита зваказара ванациридзе ВАЗ-2110.Настройка риноитва мунйика дзакасияна-шияна мустина: звинокванишика кувандудза мувири, мукати, шасси, инджини. Akabvumira uye kugadzwa nenhumbi. zvekunze TuningРокунзе Чикаму — ичи ндичо чокутанга, сэй кутанга купомба ари ВАЗ-2110. Тюнинг рокунзе мамириро звиносанганисира масеро акаванда, умо ваногара:
Saka, zvinoita kuti pave seti nechitarisiko Tuning, muviri Kit inonzi. Тюнеры Inogona akarayira mu. Кучава куита звосе пангува чикумбиро немхосва ячо. Кана мабаса izvi regai kukunakira, unogona kutenga wakagadzirira akagadzirwa Dzvene. Уэво, ёкунзе ачинаца аногона кумботамбудзика ВАЗ-2110. Тюнинг muiitiko ichi zvinosanganisira nomumwe kupenda uye аэрография.Кажинджи, опарешени ичи чинофанира акарайира кути Tuning Studios, аси вамве ватьяири вачисарудза кузвиита пачако. Muzviitiko zvizhinji remuSamoa. mukati TuningInternal Tuning Vaz 2110 — chakagadziridzwa iyi zvokunyaradza kabhini. Это чатинокошеса куквева сириньи Стойки уе звигаро. varumbidzwa kugadzwa Sparco kana Tiro anoronga kuti mafeni kutyaira. Izvi zvinosanganisira kwete chete zvigaro asiwo chinokosha chigaro mabhandi uye kutaridza wakagadzirwa nechomukati Maberere gudzazwi. Варидзи памве Ваз-2110, кути Тюнинг звикурукуру пачаво, кути чинху ньянзви Муджахо хавабвуми. Uye saka hapana chikonzero yokugadza Kits kuti Salon mutengo kubva 1000 madhora. Просто куита перетяжка mureza dzomugungwa zvigaro uye Alcantara. надзурудзо ий звичаита мари иненге 30 000 рублей, звичиендерана камбани некудунху. «Mwoyo» mumotokariVamwe vatyairi vanosarudza kuti injini Тюнинг. ВАЗ-2110 Ричава Ваканакисиса Чингайтва Куедза Квакадаро.Sezvineiwo, ichi zvinoitwa kuwedzera simba muchina. Майор кувандудзика Ньянзви ндико кумиса дроссель, кувеса Кит, кугадзва руцва мхепо Сефа хуронгва уево йокуцива ари кутонхора звинху. Kuti uvandudze kutonhora maitiro optimally kutsiva redhiyeta, zvikwepa, термостат уе мвура помби. Тюнинг Мбува кубва камбани «Феникс» Somuenzaniso, звук мутенго муридзи 22 звука. П. Реактор муцва мари 5500 руб. Mbuva Galvanzie akasarudza evasingatombonamati nomumwe uye kunoenderana zvido muchairi. Альтернативная оптикаKana uine motokari Vaz-2110, Тюнинг фар rinoitwa nokutsiva mureza chiedza Mabumba kumwe. Изви звичаита квете чете кувандудза звиноонеква мучина, аси куноведзераво мугвагва Просветимость. Нокударо, фары vanosunungurwa donhwe, рассеивательного кана TOUR mhando. Вся оптика нзира анотаридзика епакутанга. Ichava Kuwedzera kukuru kune panze Kit, иё ине ВАЗ-2110. Тюнинг shure zviedza uyewo anoteverwa yaitsiva zvinhu izvi. Яканакисиса сарудзо акатунгамирирва звьедза, izvo nyore kuoneka chero nguva zuva uye gore.Masikati kumhanya zviedza vari kuwedzera motokari optics. ановандудза мотокари Ваз-2110 Тюнинг квазво. Фотографии anounzwa munyaya vanoratidza muenzaniso kugadzwa nzira uye mamwe Manyiminya zvinhu yakajeka. Kupedzisa maoko enyumuchairi ose anoda kupedzisa motokari nemaoko ev. Mumwe inotengwa, kuratidza mifananidzo vakakwana. Иво курудзира вамве. Chii chaizvo zvinogona dzakachinjwa mugaraji ravo kana pane mwero yakatarwa maturusi uye zvinoumba yokugadzirisa? Уногона:
Izvi, Chokwadi, asina kukwana list, kubva neimwe vatyairi yakasiyana yakatarwa maturusi nemano. Аси Кана Ури Чоквади Иве Хавазокваниси Куита Пачако, Унофанира Кунянг Куедза. Muchiitiko chino, zviri nani kuti zvipe basa nyanzvi. Uye Tire mavhiriChimwe chinokosha hunhu mumotokari kuvandudzwa ndiyo kugadzwa engoro uye matai. Наво пане марудзи акасийана-шийана. A siyana yakanakisisa sarudzo nokuti motokari Vaz-2110. Тюнинг, мапикича изво акапа муньяя, извозво звиноита кути тинцвисисе кути ватьяири кажинджи сарудза Chrome mavhiri uye kuderedzwa Профиль матаи памусоро мотокари. Выбор крепежа rinoitwa maererano nokurondedzerwa. Это звиноендерана нокуванда некий, звимбо яива пакати паво, оформление незвааногона.Saka, zvakanakisisa ndiyo kukura — 195 / 65R15 uye 205/60 R14. Tuning ari dashboardVamwe Varidzi rota motokari nohumwe Tuning remadziro. Ваз-2110 уногона шонгедза чет звикуру. Pashure Tuning квакадаро рудзи звокунярадза кунациридзва. vatyairi zhinji kungoti kuminyuka ganda Панель. Аси кунево эй кути акаиса чинху невамве мотокари. Сака, акакодзера Ваз Панель памве Audi A4, 1996 год. Ива нечоквади кузвиита! Тюнинг мано (ВАЗ-2110) ndiro mureza — циферблаты yaitsiva pemapuranga pachayo, kana kugadzwa itsva mitambo.Wokutanga kuita kunoita kutitione uye панель управления kuyera akasiyana zvachose, nokuti anochinjwa выбрал. Imwe nzira Tuning huchashandiswa Panel ndiko kuisa chiedza bhendi iri contours. Zviri ikozvino yakakurumbira zvikuru okuguma mota wokumwe akagadzirwa. ino chinobatanidza kuti на борту rezvebonde Via imwe chinja uye fiyuzi. Kuvhiringidzwa Ари Ачирова, Кунянья Мурима. Panyaya iyi, kuti bhatiri kuparadzwa ndiko usingashandi, nokuti chiedza Kapuranga yaakaita yakaderera-simba светодиоды. акустикаЙокупэдзисира нзира ири куиса акустический тюнинг.Мотокари иногона кутакура 8 пембиру. Иво иноисва звинотевера мунзвимбо: магони мана, вавири — ири сери пашерефу уйе пакупедзисира мбири — ари чиридзва Панель. Sezvo dzimwe motokari dzakawanda, BSN kana subwoofer akatasva ari hunde. Uyewo dzimwe nguva zvinoita zvakare pagomo uye CD-Pavanopiwa. Панно redhiyo dzose, isa CD-DVD проигрыватель, iro rine выдвижной sikirini. Chimwe chezvinhu zvinowanzovapo izvi ndiwooustic mutambi Texet, Riri nyore kubatanidza. Уэзвэ, ий ньяя, нхамба мутенго уйе унху аноендерана чоквади.Kunyange unogona kusarudza chero chisarudzo panguva Kungwara muridzi. Вая кана кугадзва вакайша паси урири, уйе сака вачава звишома кубатва Куфурирва невамве. Uyewo, usaswedera panzira. Установка аногона куитва немаоко эйв пачаво уйе кутендеукира куна ньянзви мапеню аногона кунхонга мидзиё уе дзишандисе найо. Сокруши буржуа в этой «Ладе» 110, которая продается в ТехасеДосадное 25-летнее правило импорта запрещает американцам покупать некоторые сладкие автомобили из других частей мира.Однако автомобили, которые явно не подходят для ввоза, все же время от времени появляются здесь. Эта Lada 110 2001 года выпуска, выставленная на продажу в Техасе, — одна из самых необычных машин моложе 25 лет, которые я видел в стране. Я увидел эту Lada 110, выставленную на продажу DFW Cars & Trucks за 10950 долларов, во время одного из моих поисков допинговых автомобилей на продажу, и с тех пор пытаюсь узнать о ней больше. Lada 110 (также называемая ВАЗ-2110) — семейный седан для вас и троих ваших верных товарищей.По словам Хагерти, он более гладкий, чем вы могли бы ожидать от российского седана, и это потому, что 110 — это плод инженерных разработок АвтоВАЗа и Porsche. Дизайн довольно аккуратный. В этом примере есть проекторные фары, и, хотя автомобиль не броский, это, безусловно, уникальное зрелище на американских дорогах. Тем не менее, я не рекомендую слишком пристально смотреть на колесные арки — вы, вероятно, поранитесь. G / O Media может получить комиссию Но послушайте, посмотрите на эту милую компоновку задних фонарей! Судя по жирному значку на крышке багажника, этот автомобиль представляет собой отделку GLi с цифрой 1.5-литровый двигатель 16 В. Помните, когда вы могли купить автомобиль, который с гордостью рекламировал, сколько клапанов в нем было? Этот двигатель имеет мощность 93 лошадиных силы и крутящий момент 95 фунт-фут, и он передает мощность через пятиступенчатую механическую коробку передач. Это не зажжет мир, но и не страшно. Всего автомобиль проехал жалкие 15 000 километров, или около 9 300 миль. Он оснащен такими предметами роскоши, как электрические стеклоподъемники, электрические замки, велюровые сиденья, противотуманные фары, стереосистема Sony и легкосплавные диски.Если не считать шуток, это на самом деле не так уж и плохо для машины 2001 года выпуска. |
