Материалы для изготовления сабвуфера

Выбор материала для изготовления является важным этапом в процессе построения. На этой странице разберем какой лучше материал для корпуса сабвуфера и как правильно его выбрать. Главные требованиях к коробу — он должен быть жестким, герметичным и не иметь резонансов. К примеру премиумные домашние колонки очень тяжелые для своего вида, это как раз для повышения этих трех качеств.

Идеальным материалом для сабвуфера был бы гранит или что-то подобное, но разумеется автозвук не может себе этого позволить — это касается веса и сложности обработки. Поэтому в качестве материалов используются: ДСП, фанера, МДФ, стеклоткань. Толщину материала следует выбирать исходя из объема корпуса — чем больше, тем толще для сохранения крепости, при этом для листового материала принимайте за минимум 18 мм. Исключение может составлять ЧВ, в котором благодаря большому количеству перегородок набирается хорошая жесткость, для него можно использовать материал от 16 мм.

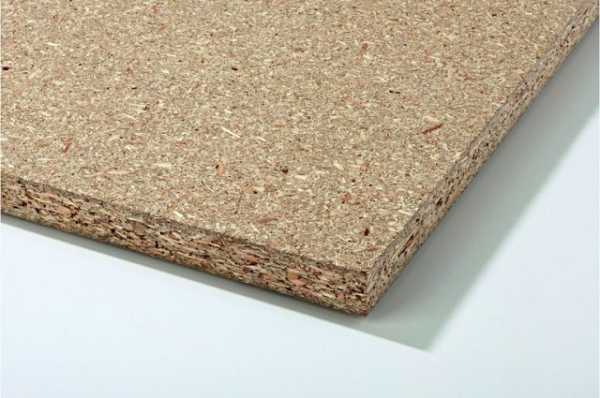

ДСП

ДСП — древесно стружечная плита. Используется в основном в готовых корпусных сабвуферах низкого качества, для удешевления производства. Не рекомендуем использовать для изготовления короба хорошему сабвуферу. Прочность ДСП намного ниже любой цельной или клееной древесины, плита имеет низкую твердость, резонирует на низких частотах и может выкрашиваться при сборке. Сделанный из ДСП короб будет «раздувать».  Тем более, не нужно собирать сабвуфер из мебели, особенно из дверей старого шкафа (если конечно это не ради забавы), ведь к предыдущим минусам добавиться «звонкость» , что очень не желательно.

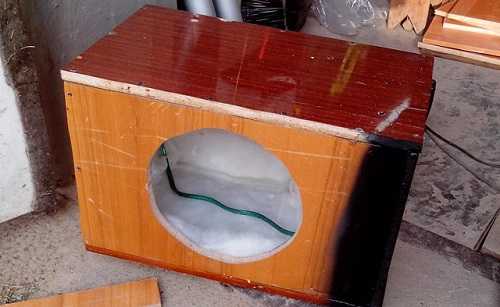

Бедный шкаф

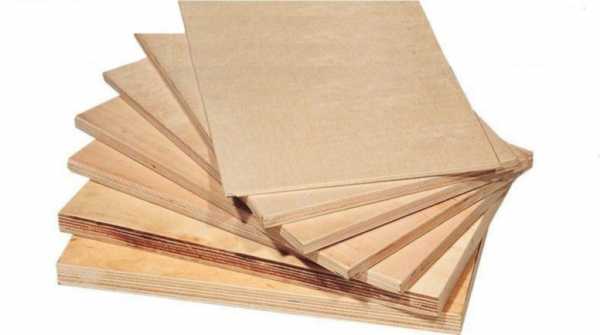

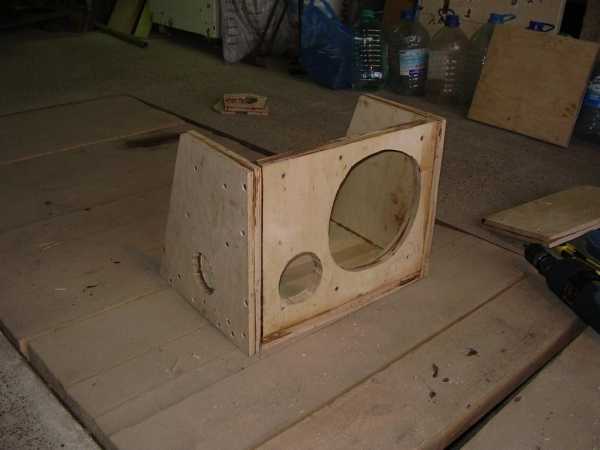

Фанера

Фанера (древесно слоистая плита) — многослойный  материал, который изготавливают путём склеивания подготовленного шпона. Чтобы повысить прочность слои накладывают так, чтобы волокна древесины были строго перпендикулярны предыдущему листу.

Самый популярный материал для самостоятельного изготовления сабвуфера. Бывает: строительная, промышленная, упаковочная, мебельная и конструкционная. Использовать лучше мебельную, если повезет найти конструкционную — вообще здорово.

Фанера имеет высокую прочность, легко поддается обработке, при достаточной толщине придает хорошую жесткость корпусу, но может расслаиваться при сборке.

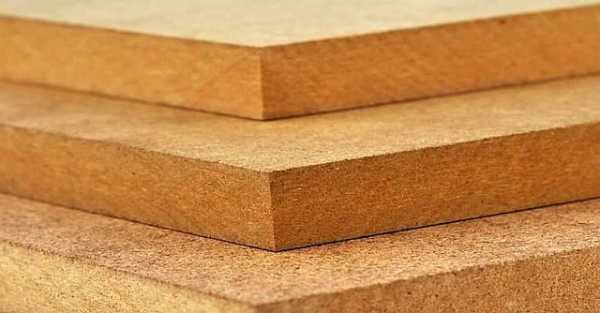

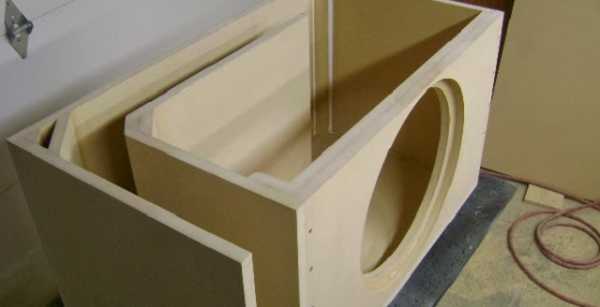

МДФ

Древесноволокнистая плита средней плотности  (Medium Density Fibreboard, MDF) —  изготавливается методом сухого прессования мелкой древесной стружки при высоком давлении и температуре. Очень хорошо подходит как материал для корпуса сабвуфера и акустических колонок в общем, так как  имеет однородную структуру, хорошо поглощает звук и легко обрабатывается. Отличается высокой плотностью и хорошо держит саморезы. Короб из МДФ достаточной толщины получается глухим, прочным, не имеющим резонансов.

Стекло ткань

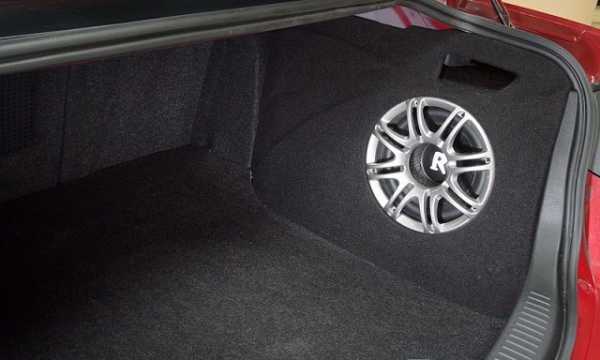

Стеклоткань используют для изготовления сабвуферов стелс либо для придания нестандартных форм частям корпуса. Тканью обкладывают форму, пропитывая полиэфирной смолой. С помощью такого материала достаточно сложно набрать нужную толщину, по этому нужно использовать дополнительные ребра жесткости. В целом изготовление такого корпуса — процесс трудоемкий, но результат в эстетическом плане того стоит.

Часто звучит вопрос: «Есть смысл переделывать заводской корпус для сабвуфера?». Если переделать заводской корпус бюджетного саба — улучшение будет и это будет слышно. Но, так как динамик скорее всего плохенький, то он и ограничит степень улучшения.

Для качественного сабвуфера — выбирайте подходящий материал. Удачи в построениях!

Читать еще:

Жмите на кнопку чтобы поделиться материалом:

Facebook

Twitter

Вконтакте

Одноклассники

doctorbass.ru

Из чего делать короб для сабвуфера? Выбираем лучший матерьял

При создании своего сабвуфера и для его качественного и громкого звучания следует учитывать большое количество важных нюансов. К примеру, какой динамик к сабвуферу вы приобрели, на сколько правильный у вас короб, хватает ли мощности усилителя, достаточно ли усилителю мощности питания и т. д.

В этой статье мы затронем один из многих вопросов, который поможет вам приблизиться к более громкому и качественному басу. А именно ответим на вопрос, из какого материала лучше всего изготовить короб для сабвуфера?

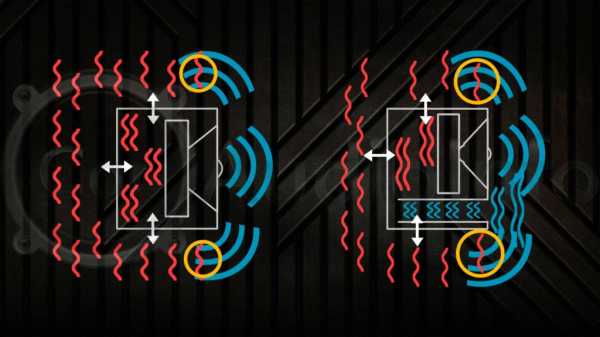

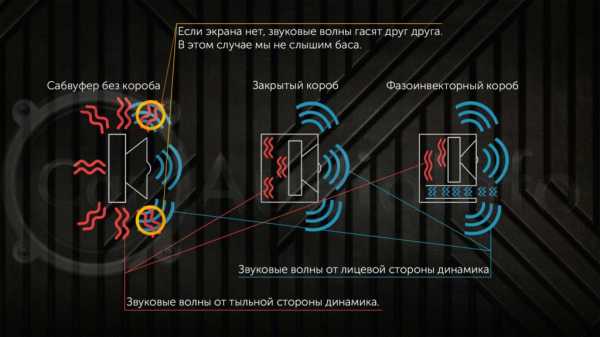

Почему сабвуфер без короба не играет?

Если мы из короба работающего сабвуфера извлечём динамики, то обнаружим, что бас, который он качественно воспроизводил, исчезнет. То есть сабвуфер без короба (акустического оформления) не играет! Почему так происходит? Сабвуфер создаёт звуковые колебания в обе стороны, т. е. вперёд и назад. Если между этими сторонами нет экрана, звуковые колебания заглушают друг друга. Но если мы поместим сабвуферные динамики в закрытый ящик, то сможем разделить переднюю и заднюю часть сабвуфера и получить качественный звук. К слову, в фазоинверторе короб работает несколько по другому принципу, он воспроизводит звук в одном направлении, что увеличивает громкость по сравнению с З/Я примерно в 2 раза.

Принцип работы сабвуферных коробов

Вы скажете, зачем нам эта муть с частотами, волнами и коробами? Ответ прост, мы хотим наглядно и просто продемонстрировать вам, как влияет материал, из которого изготовлен короб на качество конечного результата.

Что происходит если короб сделан из не качественного материала

Теперь давайте представим, что вы сделали короб из бабушкиного шкафа, т. е. применили материал ДСП, который имеет толщину всего 15 мм. После этого изготовили из него сабвуфер средних мощностей. Что получится в результате?

Из-за недостаточной толщины стенок жёсткость короба занижена. При воспроизведении звука стенки короба начинают вибрировать, т. е. весь короб превращается в излучатель, звуковые волны, которые короб резонирует, в свою очередь гасят волны, которые излучает динамик с лицевой стороны.

Помните, мы говорили, что сабвуферный динамик без короба просто не может воспроизводить бас. Так и маложесткий короб будет создавать только частичное экранирование, которое не сможет полностью удержать взаимопроникновение звуковых волн, излучаемые динамиками сабвуфера. В результате, снижение уровня отдаваемой мощности и искажение звука.

Каким же должен быть сабвуферный короб

Ответ прост. Основное требование, которому должен соответствовать сабвуферный короб, это его жесткость и прочность. Чем жестче стенки, тем меньше вибрации, которые создаёт сабвуфер при работе. Конечно, в теории идеальным будет считаться короб, сделанный из керамической плиты или отлитый из свинца с 15 см стенками, но конечно, можно считать это за бред, т. к. такие сабвуферы будут иметь не только дорогое производство, но и огромный вес.

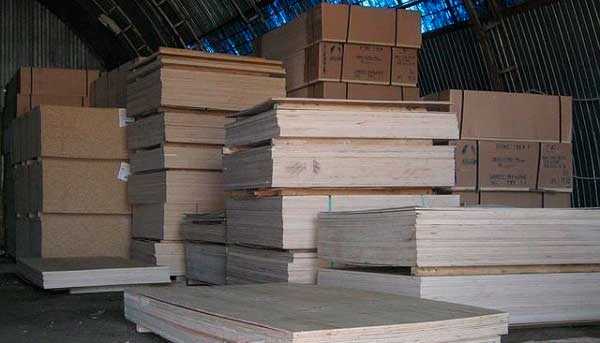

Виды и сравнение материалов для сабвуфера.

Рассмотрим реальные варианты материалов для изготовления сабвуфера и постараемся дать небольшое заключение по каждому из них.

Фанера

Лучше влагостойкая. На наш взгляд, это один из достойнейших материалов для изготовления акустического оборудования.

Но есть и пара минусов;

• Это самый дорогой материал.
• Проблемно найти фанеру толщиной более 18 мм.
• При большой площади стенок начинает «звенеть» (нужны дополнительные рёбра жесткости или распорки)

МДФ

Сейчас набирает большую популярность. Он является неким промежутком между фанерой и ДСП. Основной его плюс — это меньшая, чем у фанеры цена (примерно как у ДСП) хорошая жесткость (но не дотягивает до фанеры). Легко пилится. Влагостойкость выше, чем у ДСП.

• Проблемно, но возможно найти, толщину более 18 мм.

ДСП

Дешёвый, распространённый материал. Есть в каждой мебельной компании, в этих же компаниях можно заказать и распил. Этот короб вам обойдётся в 2-3 раза дешевле чем из фанеры. Недостатки:

• Очень маленькая жесткость материала (пример про бабушкин шкаф выше).
• Не влагостоек. Хорошо впитывает влагу и рассыпается. Особенно опасно если в ваш багажник попадает вода.

Как увеличить жесткость короба?

1. Первое, самое простое и самое очевидное. Это толщина материала, чем толще материал, тем больше жесткость. Советуем при изготовлении сабвуфера использовать материалы как минимум 18 мм, это золотая середина. Если же ваш сабвуфер имеет мощность более 1500w RMS, то не будет лишним выбрать толщину материала 20 мм и более. Если у вас возникли сложности с поиском толстостенных материалов, можно воспользоваться следующими рекомендациями.
2. Вариант, который добавит жесткости вашему коробу, это изготовление двойной передней стенки. Т. е. лицевой части, в которой установлен динамик. Эта часть сабвуфера больше всего подвержена нагрузке при его работе. Поэтому имея ширину материала 18 мм, сделав переднюю стенку двойной мы получаем 36 мм. Этот шаг существенно добавит жёсткости коробу. Также следует делать это при условии, что ваш сабвуфер имеет RMS(номинальную мощность) более 1500w. В случае если у вас сабвуфер на меньшую мощность, например,700w,переднюю стенку также можно сделать двойной. Смысл в этом есть, хотя эффект от таковогобудет не очень большой.
3. Ещё совет, используйте распорки внутри сабвуфера для добавления дополнительной жесткости. Особенно это хорошо работает, когда сабвуфер имеет большой объём. Допустим у вас в коробе стоят два 12-дюймовых сабвуфера (динамика). В середине жесткость короба будет самой маленькой из-за большой площади. В этом случае вам не помешает укрепить конструкцию и установить распорку на этом месте.

Вот и всё что мы хотели вам рассказать про материалы для сабвуфера. Если эта статья помогла вам, оцените её по пятибалльной шкале ниже.

Хотите сами попробовать рассчитать короб? Для этого вам поможет наша статья «Учимся считать короб для сабвуфера».

caraudioinfo.ru

Корпус для сабвуфера. Из каких материалов делают и его формы

Корпус должен быть крепким, иначе его вибрация, будет генерировать частоты, которые придадут нежелательную окраску звуку. Расскажем из какого материала лучше делать ящик для сабвуфера и какие бывают типы корпусов.

Из каких материалов делают?

Многослойная фанера. Существует большое количество сортов фанеры, многие из которых не приемлемы для конструирования корпуса сабвуфера. Обычная фанера недостаточно плотная и дает искажения звука. Многослойная фанера является отличным материалом для постройки небольших сабвуферов. Данная фанера плотная и легче ДСП и MDF. С ней легко работать, вкручивать шурупы, не опасаясь расслаивания.

Недостаток фанеры в том, что большие корпуса из нее начинают звенеть. Для этого, при изготовлении коробки для мощных сабвуферов используют фанеру толщиной не менее 18 мм, иногда стенки ящика состоят из двойного слоя фанеры. А чтобы окончательно избавиться от резонансов, внутри устанавливают растяжки и усилители. Подробнее в статье: как сделать корпус для сабвуфера.

Древесностружечная плита. В продаже имеются плиты нескольких сортов, но для корпусов рекомендуется ДСП самой большой плотности. Хотя высокоплотные разновидности весят больше, с ними легче работать и они лучше звучат. Высокоплотная ДСП толщиной 16 мм является, возможно, самым лучшим выбором для мощного сабвуфера, поскольку у нее самая высокая плотность и слабые резонансные качества.

Недостаток ДСП — он легко впитывает влагу и с трудом режется пилой. Ящик из него следует окрашивать, чтобы предотвратить разбухание из-за влаги.

Древесноволокнистая плита средней плотности. По сути, является формой спрессованной бумаги, имеет высокую плотность и легко режется. Недостаток ДВП — с ней тяжело работать из-за склонности расслаиваться, когда ее скрепляют. Она много и быстро впитывает влаги.

Типы корпусов

Герметичные (закрытый ящик). Наиболее распространенной формой сабвуфера является герметичный корпус. Ему отдают предпочтение по причине относительной простоты разработки и конструирования.

Герметичный — это корпус, который полностью изолирует внутреннее воздушное пространство сабвуфера от внешнего. Воздух внутри короба поддерживает мембрану динамика и работает как дополнительная подвеска для нее. Это позволяет динамику выдерживать большую мощность.

Диапазон излучаемых частот сабвуфера зависит от объема ящика. Если объем меньше оптимального, то внутри ящика давление увеличится, что приведет к срезанию некоторых частот и усилению других. Вместо чистого глубокого баса сабвуфер выдаст гулкий, «проваленный». Увеличивая объем короба бас улучшается, но до определенного уровня. Главная задача проектирования заключается в определении оптимального объема для динамика.

На практике случается, что сначала конструируется короб, исходя из ограничений свободного пространства в багажнике автомобиля, а затем подбирается динамик под внутренний объем этого ящика.

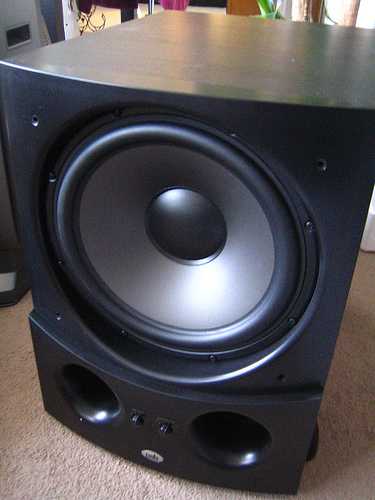

Фазоинверсные корпусы сабвуферов широко применяются в домашних акустических системах и получили широкое распространение в автомобильном авто звуке. Эта форма корпуса уникальна тем, что фазоинвертор (вентиляционный канал) помогает в воспроизведении наиболее низких частот в слышимом диапазоне. Фазоинвертор фактически становится источником звука, содействующим общему звучанию сабвуфера.

Фазоинверсные системы выдают больше баса при меньшей мощности, чем герметичные. Правильно сконструированный вентиляционный канал даст повышенный выходной сигнал на настроенной частоте. Звук у фазоинверсных сабвуферов чище, но объем больше, чем у герметичных для одного и того же динамика.

Недостатком является возможность появления искажений при воспроизведении частот из диапазона ниже расчетного. Расчеты параметров вентилируемого корпуса более сложные, и даже небольшие погрешности могут не оправдать затраченных усилий и времени. Ошибки при конструировании и настройке фазоинвертора являются причиной того, что акустическая система «бубнит» или же бас «размазан».

Изобарическая конструкция представляет собой короб, в котором установлены два идентичных динамика. Эта конструкция основана на идее наличия постоянного давления воздуха между мембранами двух динамиков. В результате два акустически связанных динамика функционируют как один динамик.

Преимущество состоит в экономии объема. Недостатком является то, что при наличии двух звуковых катушек фактически рабочей остается только одна мембрана. Общая отдача изобарического сабвуфера примерно на 3 дБ меньше, чем у остальных сабвуферов при одинаковой входной мощности. Конструктивно пара динамиков располагается внутри корпуса на одной оси, мембрана к мембране, магнит к магниту или магнит к мембране.

Bandpass корпусы представляют из себя две камеры между которыми монтируется динамик. Одна из камер является герметичной, а вторая камера фазоинверсной.

Данная конструкция обеспечивает качественный низкий бас по сравнению с другим сабвуферами, что делает их популярными. Но акустическая отдача их сравнительно низка. При конструировании bandpass следует учитывать зависимость между частотной характеристикой и звуковым давлением, которое развивает корпус. Чем ниже и лучше бас, тем ниже акустическая отдача и мощность сабвуфера. И наоборот, чем мощнее сабвуфер, тем выше и хуже бас он выдает.

Недостатком является сложность расчетов и большие размеры по сравнению с герметичными или фазоинверсными корпусами.

amastercar.ru

Короб для сабвуфера своими руками ⋆ Doctor BASS

Как правильно сделать короб для сабвуфера

Подготовка

Для того, чтобы сделать корпус для сабвуфера самостоятельно вам понадобятся:

• Чертеж;
• Материалы: фанера или МДФ, клей, саморезы, клемник, провод для подключения;
• Инструменты — лобзик, шуруповерт, карандаш, шаблон для посадочного отверстия или циркуль.

Чертеж

Имея на руках параметры корпуса для саба (объем, площадь и длина порта), можно сделать чертеж самостоятельно, воспользовавшись специальными программами (на мой взгляд SketchUp от Google самая удобная для этого). Но если короб делается для себя, то нет смысла тратить время на изучение софта и сделать все по старинке — от руки.

Если вы не умеете рассчитывать корпус, то читайте материал «Как рассчитать корпус для сабвуфера». Так же можно заказать платный расчет в интернете, как правило, к нему прилагается понятный чертеж для изготовления.

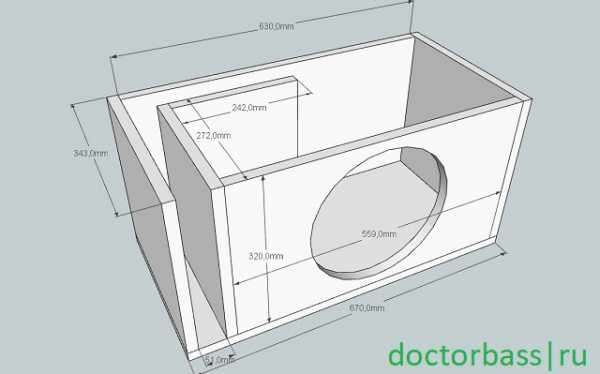

Пример чертежа корпуса с фазоинвертором (ФИ)

Материалы и крепеж

Материал корпуса

Для того что бы сделать короб для сабвуфера нужен материал, который должен как  можно меньше вибрировать. Из опыта — лучше всего использовать МДФ (не крашеный, не ламинированный и т.п.)

МДФ (MDF — Medium Density Fibreboard). По русски — древесноволокнистая плита средней плотности.

МДФ легко обрабатывается, имеет хорошую плотность, благодаря структуре не имеет резонансов и не расслаивается — бас в таком коробе мягкий и плотный. МДФ стоит дороже фанеры, «боится» влаги.

Фанера — самый распространенный вариант, стоит дешевле МДФ.

Не используйте для изготовления короба для сабвуфера ДСП и старую мебель. Корпус из фанеры или МДФ всегда будет звучать лучше.

При достаточной толщине стенок не нужно обклеивать корпус изнутри виброизоляцией и т.п.!

Не используйте материал тоньше 18 мм. и чем больше объем вашего корпуса тем толще должны быть стенки.

---

Во многих крупных магазинах, продающих листовой материал есть услуга  распила по вашим размерам, там на станке для вас нарежут идеальные детали, останется только собрать корпус.

---

Крепеж

Для крепления лучше всего использовать желтые саморезы длиной, минимум в 2 раза превышающей толщину стенки. У  черных часто отламываются головки, они тоньше и не такие прочные. Продвинутое решение — мебельные болты, но если это ваш первый саб, то проще будет с саморезами.

Желтые саморезы, черные саморезы, мебельные болты.

Закладные гайки для крепления сабвуфера к корпусу — это круто! Саб можно закрепить и на саморезы, но с болтами в закладных  динамик притягивается максимально сильно, а так же в случае необходимости без повреждений снимается и устанавливается сколько угодно раз. А отполированные болты под шестигранник выглядят очень здорово.

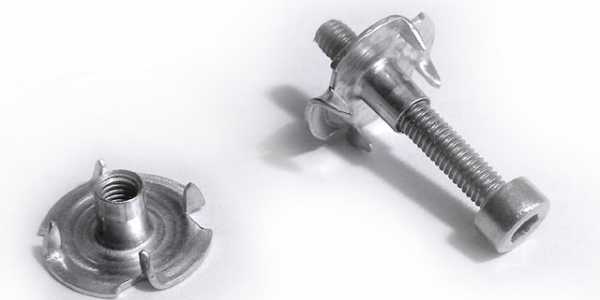

Болт с закладной гайкой

Клей

Если вы пилите стенки лобзиком или ручной циркуляркой, то клей будет дополнительно выполнять роль герметика между неровными краями, для этого подойдут любые жидкие гвозди по дереву. Если же вы распускали материал на станке и края стенок корпуса идеальны, то клей использовать не нужно, достаточно будет промазать стыки изнутри.

Клеммник

Вывести провода можно и напрямую, но лучше  сделать короб для сабвуфера с клеммником.

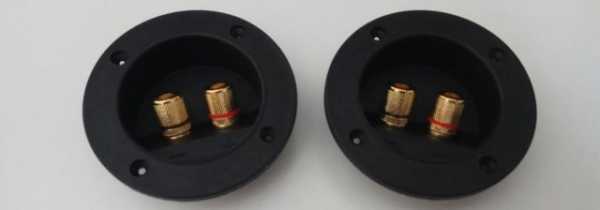

Клеммник для корпуса

Используйте варианты с резьбой — они надежнее. Для круглых посадочных мест удобно прорезать отверстие с помощью насадки.

Провода

Вам понадобится отрезок провода для соединения катушки саба с выводным клеммником. Берите любой медный провод не тоньше 4 мм. в большинстве случаев этого будет достаточно.

Инструменты

Вам понадобятся:

• Циркулярная пила — для распила материала, она может быть и ручной и стационарной, все зависит от ваших  возможностей. Лобзиком лучше не распиливать, слишком не ровными будут края, даже если крепить направляющую планку, так как пилка все равно может гулять.

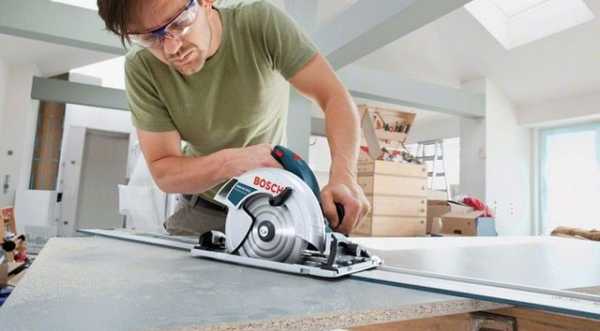

Ручная циркулярка

• Лобзик — для выпиливания отверстия под динамик и под клеммник, так же это может быть фрезер, с его помощью отверстия  получатся ровными и аккуратными. Для выпиливания стенки под круглый клеммник можно воспользоваться насадкой — пилой. Правильно подбирайте пилку для лобзика в соответствии с выполняемой работой.
• Шуруповерт — для закручивания саморезов и сверления отверстий.

Распил деталей

Итак, вы определились с формой для сабового короба и у вас есть чертеж.

Разметьте лист по деталям и распилите по нанесенным размерам.  Используйте диск большим количеством зубьев, чем меньше размер зуба у диска для циркулярной пилы, тем меньше получится сколов, и их размер будет незначительным.



Если вы пользуетесь ручной циркуляркой, а рука у вас не набита, лучше использовать направляющую, что бы случайно не «завалить» рез.

Выполнять эту работу лучше вдвоем, так как одному ворочать большие листы и держать их во время работы достаточно не удобно.

Ниже хорошее видео от Rockford Fosgate, правда на английском, но тут все понятно без перевода — выбор формы корпуса, разлиновка деталей, распил.

Сборка корпуса для сабвуфера

Чтобы правильно сделать короб для сабвуфера перед вкручиванием самореза сверлите для него отверстие тонким сверлом, это увеличит прочность крепления и убережет фанеру от расслаивания. Равномерно распределяйте количество саморезов по длине стороны и следите за тем, что бы на углах они не встретились.

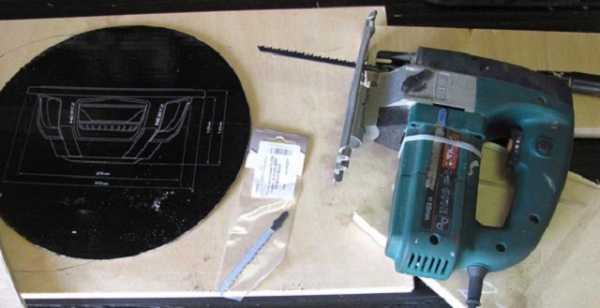

Почти всегда с сабом идет шаблон для вырезания посадочного отверстия, он может быть частью коробки или быть отдельным вложением. Вырезаете шаблон, переносите его на лицевую сторону короба и выпиливаете лобзиком или фрезером.

Шаблон для посадочного отверстия (вырезан из коробки)

Если такого шаблона у вас нет, то придется вооружится циркулем. Размечая и вырезая отверстие под динамик будьте очень аккуратны! Полка корзины почти всегда имеет небольшую ширину. Вырежете меньше положенного — корзина сабвуфера не войдет в отверстие, вырежете чуть больше или не ровно — саб не сядет герметично или саморезы для крепления повиснут в воздухе.

Для увесистых сабов переднюю стенку корпуса рекомендуется делать двойной, для исключения вибраций во время работы динамика.

Двойная передняя стенка

При больших габаритах корпуса двойных стенок может быть недостаточно и в некоторых случаях полезно будет воспользоваться распорками.

Варианты распорок и ребер жесткости

Обратите внимание на то, что все каналы ввода проводов, клеммники и т.п. должны быть загерметизированы, внутренние перегородки (стенки порта) не должны иметь щелей.

Отверстие под круглый клеммник удобно вырезать с помощью насадки, устанавливая его не забудьте проклеить по периметру.

Закручивая саморезы, не переусердствуйте, что бы не сорвать и не забывайте предварительно сверлить отверстия для них.

Если вы и используете закладные гайки для крепления динамика, то предварительно установите его в посадочное место, точно разметьте места сверления, уберите динамик и просверлите насквозь переднюю стенку согласно отметкам (следите, чтобы сверло всегда было перпендикулярно плоскости). Толщину сверла выбирайте в соответствии с диаметром закладных гаек. Установите гайки в подготовленные отверстия изнутри корпуса так, чтобы они не выпадали внутрь при закручивании в них болтов.

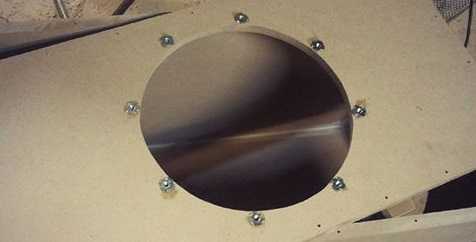

Закладные гайки с внутренней стороны передней стенки

Прикручивая динамик, не забудьте подключить его к клеммнику, для этого провода к нему можно припаять либо воспользоваться специальными клеммами.

Информативное видео сборки и склейки на примере серийного сабика Рокфордов.

Если ваш корпус был правильно рассчитан, он герметичный, крепкий и с достаточной толщиной стенок, то звук его определенно вас порадует.

Удачи в построении!

Читать еще:

Жмите на кнопку, что бы поделиться материалом:

Facebook

Twitter

Вконтакте

Одноклассники

doctorbass.ru

Какой материал использовать для изготовления короба сабвуфера.

Как же собрать короб для сабвуфера? А главное из чего? Нужно четко понимать одну простую вещь, давление, создаваемое внутри корпуса при работе динамика, похоже на воду, которая проникает в любую трещину. Здесь смысл в том, что нужно не допустить просачивание воды, только вместо воды у нас воздух.

Первым делом, стоит разобраться, из какого материала будет изготавливаться короб. Только один материал готов нас устроить и, конечно же, это дерево. Самый лучший вариант – фанера. Легко обрабатывается, не подвержена внешним воздействиям в сравнении с ДСП. А именно, разбухание при попадании большого количества воды. Воду конечно на короб лить никто не собирается, но это к слову преимуществ. Самое главное это то, что фанера физически крепче стружечной плиты.
ДСП:Фанера:

Следующий вариант – ДСП. Фанера это листы, склеенные между собой, а ДСП это стружка, которую под прессом преобразуют в плиту. Дело в том, что такую плиту выбирают из-за доступности. Во первых она дешевая, во вторых практически вся мебель изготовлена из нее, к тому же, можно просто разобрать не нужный шкаф и использовать листы. Для бюджетных систем это идеальный вариант. По звуковым свойствам ДСП лучше, чем фанера, но как только в дело вступают более мощные системы, фанера выходит на первое место.

К сожалению, стружечную плиту при высоких мощностях гнет. Иногда ломает и крошит места соединения болтов, которые крепят корзину. Примерная мощность динамиков используемых в коробах из ДСП, восемьсот – девятьсот ватт в номинале. Грубо говоря, до киловатта максимум. Никто не дает гарантий, что даже при таких мощностях всё будет работать на должном уровне, поэтому если есть фанера, использовать лучше ее.

Общие параметры:

Толщина стенок не меньше полутора – двух сантиметров. Лицевую часть, на которой находится динамик, следует сделать двойной. Если короб большой, и при включении одна из стенок начинает вибрировать, тогда внутри стоит поставить распорки. Обычно вибрация будет там, где стенка не имеет опоры. Герметизировать обязательно все стыки, возле трубы (если порт труба) то же самое.

Как скреплять стенки:

Крепить нужно шурупами. Перед этим просверливаем отверстие тонким сверлом, чтобы шуруп закручивался ровно. По желанию можно утопить шляпку.

Для достижения прочности короба, две стенки: переднюю (лицевую) и заднюю, крепим следующим образом как показано на рисунке:

Лицевая сторона состоит из двух стенок скрепленных между собой. Это выполнено для повышения прочности. Если динамик маломощный, допустимо не делать лицевую сторону из двух стенок, можно обойтись и одной.

На этом всё! Удачного сабостроения!

xn--100—j4dau4ec0ao.xn--p1ai

Материал для корпуса сабвуфера | Хитрости Жизни

Лучшим, с точки зрения прочности короба и звука — это многослойная фанера. Из существующих нескольких сортов фанеры, не каждая подойдет для нашего короба. Например фанера с низкими свойствами плотности повлечет за собой искажения в звуке.

А для высочайшего качества звука проффесионалы используют многослойную (12 слоев) фанеру, при изготовлении которой используют корабельную древесину или дерево березы. Этот материал будет лучшим для изготовления коробов и подиумов с минимальным искажением звука, а то вовсе и без искажений.

Эта фанера обладает достаточной плотностью.В качестве примера взять плотный материалдревесностружечной плиты (ДСП) и древесноволокнистой плиты (MDF) она значительно легче.

Многослойную фанеру можно с легкостью обрабатывать,с точки зрения шурупозакручивания — не трескается , не расслаивается. Короче говоря это отличный материал для изготовления сабвуфера.

Материал для сабвуфера- Фанера или ДСП ?

Мы знаем , что фанера при толщине 12 мм обладает хорошими резонансными характеристиками, чем фанера 16 мм других пород дерева. Хочу напомнить, что короба больших объемов из этой фанеры звенят.

Древесностружечные плиты. Сегодня их применение является высоким показателем в мире автозвука. На рынке можно встретить плиты ДС самых разных сортов, но при изготовлении корпусов сабвуфера рекомендуется использовать ДСП, имеющую самую большую плотность.

Правда, такие плиты по весу тяжелее других, но они легче поддаются обработке и лучше звучат. ДСП при толщине 16 мм, пожалуй, самый лучший материал, когда изготавливаются мощные низкочастотные акустические системы, благодаря ее высокой плотности и слабым резонансным качествам.
ДСП относится к недорогим легкодоступным материалам. Правда, этот материал обладает существенным недостатком, он боится влаги, легко ее впитывает и разбухает. Поэтому корпус из ДСП следует после изготовления сразу окрасить. Так же ДСП с большим трудом поддаются обработке дисковыми или ленточными пилами.

— Фанера – хороший материал, но дороговат, и при больших объемах звенит, надо ставить ребра жесткости.
— ДСП дешевле и имеет большую жесткость.

Сабвуфер — это низкочастотный динамик, установленный в корпус. Он предназначен для воспроизведения звука низкой частоты. Тема этой статьи — изготовление сабвуфера своими руками.

Наш рассказ о том, как собрать сабвуфер, необходимо предварить небольшим экскурсом в теорию. Корпус выступает в роли акустического оформления, требуемого для изоляции звуковых волн, излучаемых передней и задней стороной диффузора динамика, так как при их встрече происходит самозатухание, называемое коротким замыканием.

Виды конструкций акустического оформления

Бесконечный экран (freeair)- головка динамика устанавливается в усиленную заднюю полку автомобиля. Несмотря на простоту установки, используется редко ввиду низкого звукового давления, а также переменой звучания в зависимости от наполненности багажника. Возможна реализация только в автомобилях с кузовом седан.

Закрытый ящик — наиболее распространённый корпус сабвуфера. Закрытая коробка достаточной жесткости полностью изолирует звуковые колебания, излучаемые тыльной стороной головки. Для лучшего затухания звуковых волн внутри корпуса ящик внутри обклеивают звукопоглощающим материалом: войлоком, ватой или поролоном толщиной не меньше 2см. Из плюсов — простота расчетов и изготовления. Также динамики в таком корпусе легко переносят пиковую нагрузку. Закрытый ящик подходит для прослушивания музыки с богатым тональным окрасом. Минус один, но существенный. Это низкий коэффициент полезного действия сабвуфера, так как половина звуковых волн «остается» в ящике.

Фазоинвертор. Представляет из себя закрытый ящик с выходом порта, через который звуковая волна от тыльной стороны головки выходит из ящика наружу. Тоннель имеет круглую или прямоугольную форму. Именно этот порт и называется фазоинвертором. Он имеет определённый размер и место установки, благодаря чему меняет фазу проходящей через него звуковой волны. Звук от задней стороны динамика накладывается на звук от передней стороны, увеличивая коэффициент полезного действия. Это позволяет получить звуковое давление в два раза больше, чем при закрытом корпусе. Однако такой корпус более сложен в расчётах, и требуется больше размер ящика по сравнению с установкой того же динамика в закрытый ящик. Также при большом уровне звука возможны шумы из-за завихрения воздуха на краю фазоинверторного порта.

Бандпасс(bandpass). Представляет собой ящик с перегородкой посередине, которая образует две камеры. В перегородку внутри корпуса устанавливается низкочастотный динамик. В зависимости от сочетания камер (глухих или фазоинверторных), различают три вида бандпасс корпусов. Это бандпасс 4-й категории, 6-й категории тип А и 6-й категории тип Б (см. рис.). Сабвуферы данной конструкции позволяют получить качественный бас и высокий уровень КПД. Такой корпус очень сложный в проектировании и настройке, также имеет большие размеры по сравнению с другими конструкциями.

Изготавливаем корпус для сабвуфера своими руками

Какой материал лучше всего подойдёт для того, чтобы сделать корпус для сабвуфера своими руками?

• Древесностружечная плита (ДСП) — наиболее подходящий вариант, он дёшев и легко поддается обработке. Следует выбирать ДСП с наибольшей плотностью. Подойдет толщина 16мм или больше. ДСП легко впитывает влагу и разбухает, поэтому желательно окрашивать.
• Древесноволокнистая плита (ДВП) — её, также как и ДСП, следует выбирать наиболее большой плотности. Легко слоится, особенно влажный. С ДВП следует работать аккуратно, чтобы не испортить. Несмотря на недостатки, является удобным материалом для быстрой постройки сабвуферного корпуса для динамика средней мощности.
• Фанера. Подходит фанера из русской березы или корабельной древесины. Большинство других сортов фанеры не имеют достаточной плотности, что приводит к искажению звука.

Если есть листы ДСП, ДВП или фанеры, но их толщины недостаточно, чтобы обеспечить требуемую жесткость конструкции, можно сложить вместе два листа, скрепив их герметиком (или ПВА, столярным клеем) и саморезами.

Итак, сделать корпус для сабвуфера своими руками совсем не сложно.

Как собрать сабвуфер: требуемые материалы и инструменты

Материалы

• Динамики. При выборе динамика следует знать, что они отличаются своими характеристиками. На коробке или инструкции обычно указывается рекомендуемое акустическое оформление для данного динамика.
• Фанера, ДВП, ДСП. Количество зависит от размеров изготовляемого корпуса.
• Клеммы для проводов (акустический терминал). Необязательно. Можно просверлить две дырочки и через них вывести провода от динамика наружу.
• Кабель акустический.
• Силиконовый герметик или клей ПВА.
• Саморезы по дереву. Гвозди не подходят.
• Эпоксидная смола.
• Краска или лак.
• Клей в баллончике для карпета. Можно использовать и другой клей.
• Если вы будете строить корпус с фазоинвертором, необходим фазоинверторный туннель требуемого размера. Если нужного в продаже нет, то подбирается в строительном магазине пластиковая (картонная, железная) труба нужного диаметра.

Инструменты

• Ножовка или лобзик.
• Шуруповерт, подойдет и отвертка.
• Рулетка или длинная линейка.
• Карандаш (маркер).

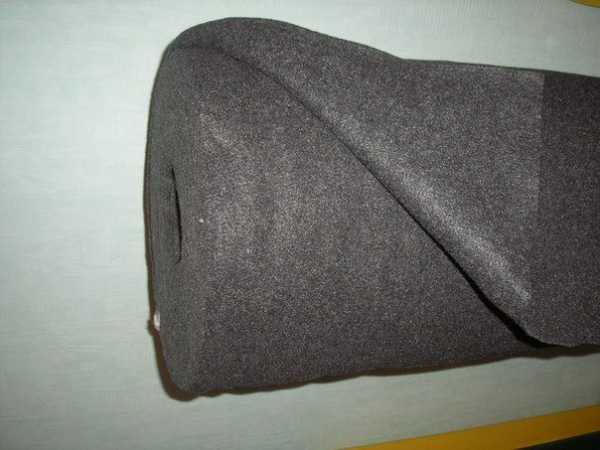

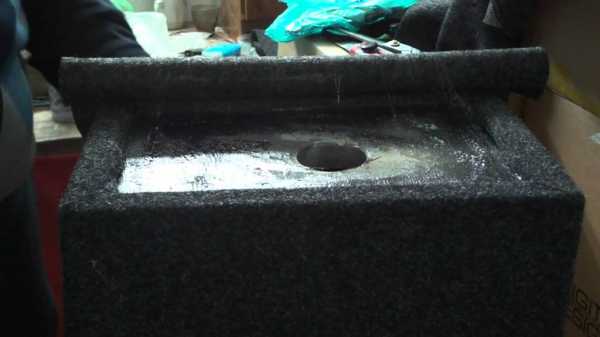

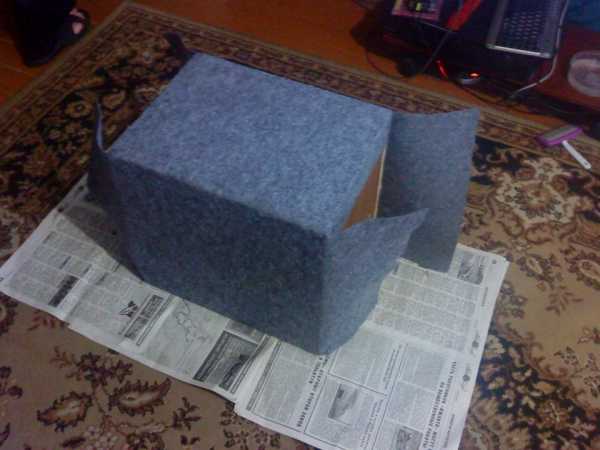

• Карпет или винил, подойдет и другой материал для обтяжки корпуса снаружи.
• Ножницы.

Перед тем как собрать сабвуфер, необходимо грамотно его рассчитать. Качаем в интернете программу JBL SpeakerShop (или аналогичные, например WinISD или bassbox6pro), нужна чтоб рассчитать размеры корпуса.

Все эти программы работают по одному принципу: в соответствующие поля в программе вводим характеристики из инструкции к динамику или ищем в базе данных программы свой динамик. Выбираем тип корпуса, который хотим построить, и объем, рекомендуемый в инструкции. Программа выдаст размеры всех стенок сабвуферного корпуса. В инструкциях ко многим динамикам уже указываются размеры и виды рекомендуемых ящиков. Если форма сабвуферного корпуса, указанного в инструкции, подходит, то можно обойтись без программы. Для каждого динамика требуется индивидуальный расчёт объема корпуса, размера и расположения порта. Для корпуса сабвуфера не имеет значения форма, важен объем для получения тех или иных характеристик звука.

Изготовление сабвуфера включает в себя несколько этапов

Вырезаем стенки ящика согласно размерам. Вырезать следует, тщательно соблюдая размеры, чтобы при сборке щели были как можно меньше.

Собираем стенки вместе, промазывая стыки герметиком и закручивая саморезы через каждые 5 см.

Стыки ещё раз промазываем герметиком снаружи и внутри. Если останется даже очень маленькая дырочка, через нее при работе динамика будет слышен свист.

Вырезаем в удобном месте отверстие для акустического терминала (клеммы для проводов).

Вырезаем отверстие для динамика.

Если ящик с фазоинвертором, то крепим фазоинверторный порт в соответствующее отверстие так же с помощью эпоксидной смолы.

Чтобы защитить корпус из ДВП или ДСП от влаги, материал лучше покрыть краской или лаком, лучше нитро.

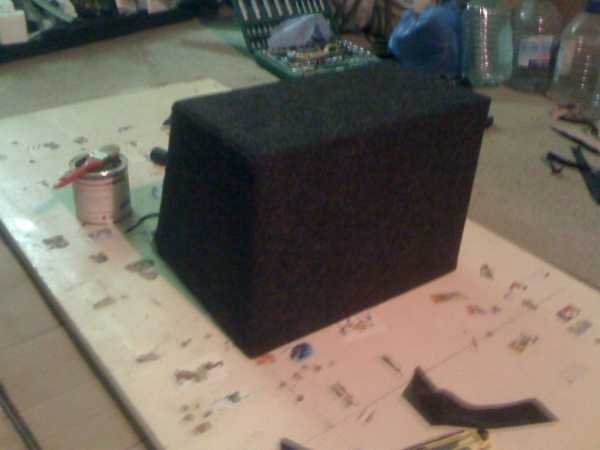

Обтягиваем карпетом корпус, не забывая оставить отверстия для динамика и терминала.

Устанавливаем акустический терминал на свое место. Крепим его саморезами, изнутри можно промазать эпоксидной смолой.

Крепим на клеммы внутри терминала два провода. Другой стороной провода присоединяем к клеммам динамика. Они должны иметь ровно ту длину, которая требуется для удобного подсоединения динамика.

Вставляем динамик на свое место. В стык между динамиком и плоскостью ящика кладем уплотнительную прокладку. Если в комплекте с динамиком не было такой, можно использовать тонкую полоску поролона или уплотнитель для окон.

Крепим динамик саморезами из комплекта динамика или обычными саморезами по дереву.

На фото — сабвуферный корпус с фазоинвертором для динамика BLAUPUNKT размером 12″ (слева). Объем корпуса — 70 литров, это максимальный рекомендованный в инструкции объем для этого динамика. Большой объем позволяет получить хорошее звуковое давление для прослушивания электронной музыки.

При создании своего сабвуфера и для его качественного и громкого звучания следует учитывать большое количество важных нюансов. К примеру, какой динамик к сабвуферу вы приобрели, на сколько правильный у вас короб, хватает ли мощности усилителя, достаточно ли усилителю мощности питания и т. д.

В этой статье мы затронем один из многих вопросов, который поможет вам приблизиться к более громкому и качественному басу. А именно ответим на вопрос, из какого материала лучше всего изготовить короб для сабвуфера?

Почему сабвуфер без короба не играет?

Если мы из короба работающего сабвуфера извлечём динамики, то обнаружим, что бас, который он качественно воспроизводил, исчезнет. То есть сабвуфер без короба (акустического оформления) не играет! Почему так происходит? Сабвуфер создаёт звуковые колебания в обе стороны, т. е. вперёд и назад. Если между этими сторонами нет экрана, звуковые колебания заглушают друг друга. Но если мы поместим сабвуферные динамики в закрытый ящик, то сможем разделить переднюю и заднюю часть сабвуфера и получить качественный звук. К слову, в фазоинверторе короб работает несколько по другому принципу, он воспроизводит звук в одном направлении, что увеличивает громкость по сравнению с З/Я примерно в 2 раза.

Принцип работы сабвуферных коробов

Вы скажете, зачем нам эта муть с частотами, волнами и коробами? Ответ прост, мы хотим наглядно и просто продемонстрировать вам, как влияет материал, из которого изготовлен короб на качество конечного результата.

Что происходит если короб сделан из не качественного материала

Теперь давайте представим, что вы сделали короб из бабушкиного шкафа, т. е. применили материал ДСП, который имеет толщину всего 15 мм. После этого изготовили из него сабвуфер средних мощностей. Что получится в результате?

Из-за недостаточной толщины стенок жёсткость короба занижена. При воспроизведении звука стенки короба начинают вибрировать, т. е. весь короб превращается в излучатель, звуковые волны, которые короб резонирует, в свою очередь гасят волны, которые излучает динамик с лицевой стороны.

Помните, мы говорили, что сабвуферный динамик без короба просто не может воспроизводить бас. Так и маложесткий короб будет создавать только частичное экранирование, которое не сможет полностью удержать взаимопроникновение звуковых волн, излучаемые динамиками сабвуфера. В результате, снижение уровня отдаваемой мощности и искажение звука.

Каким же должен быть сабвуферный короб

Ответ прост. Основное требование, которому должен соответствовать сабвуферный короб, это его жесткость и прочность. Чем жестче стенки, тем меньше вибрации, которые создаёт сабвуфер при работе. Конечно, в теории идеальным будет считаться короб, сделанный из керамической плиты или отлитый из свинца с 15 см стенками, но конечно, можно считать это за бред, т. к. такие сабвуферы будут иметь не только дорогое производство, но и огромный вес.

Виды и сравнение материалов для сабвуфера.

Рассмотрим реальные варианты материалов для изготовления сабвуфера и постараемся дать небольшое заключение по каждому из них.

Фанера

Лучше влагостойкая. На наш взгляд, это один из достойнейших материалов для изготовления акустического оборудования.

Но есть и пара минусов;

• Это самый дорогой материал.
• Проблемно найти фанеру толщиной более 18 мм.
• При большой площади стенок начинает «звенеть» (нужны дополнительные рёбра жесткости или распорки)

МДФ

Сейчас набирает большую популярность. Он является неким промежутком между фанерой и ДСП. Основной его плюс — это меньшая, чем у фанеры цена (примерно как у ДСП) хорошая жесткость (но не дотягивает до фанеры). Легко пилится. Влагостойкость выше, чем у ДСП.

• Проблемно, но возможно найти, толщину более 18 мм.

Дешёвый, распространённый материал. Есть в каждой мебельной компании, в этих же компаниях можно заказать и распил. Этот короб вам обойдётся в 2-3 раза дешевле чем из фанеры. Недостатки:

• Очень маленькая жесткость материала (пример про бабушкин шкаф выше).
• Не влагостоек. Хорошо впитывает влагу и рассыпается. Особенно опасно если в ваш багажник попадает вода.

Как увеличить жесткость короба?

1. Первое, самое простое и самое очевидное. Это толщина материала, чем толще материал, тем больше жесткость. Советуем при изготовлении сабвуфера использовать материалы как минимум 18 мм, это золотая середина. Если же ваш сабвуфер имеет мощность более 1500w RMS, то не будет лишним выбрать толщину материала 20 мм и более. Если у вас возникли сложности с поиском толстостенных материалов, можно воспользоваться следующими рекомендациями.
2. Вариант, который добавит жесткости вашему коробу, это изготовление двойной передней стенки. Т. е. лицевой части, в которой установлен динамик. Эта часть сабвуфера больше всего подвержена нагрузке при его работе. Поэтому имея ширину материала 18 мм, сделав переднюю стенку двойной мы получаем 36 мм. Этот шаг существенно добавит жёсткости коробу. Также следует делать это при условии, что ваш сабвуфер имеет RMS(номинальную мощность) более 1500w. В случае если у вас сабвуфер на меньшую мощность, например,700w,переднюю стенку также можно сделать двойной. Смысл в этом есть, хотя эффект от таковогобудет не очень большой.
3. Ещё совет, используйте распорки внутри сабвуфера для добавления дополнительной жесткости. Особенно это хорошо работает, когда сабвуфер имеет большой объём. Допустим у вас в коробе стоят два 12-дюймовых сабвуфера (динамика). В середине жесткость короба будет самой маленькой из-за большой площади. В этом случае вам не помешает укрепить конструкцию и установить распорку на этом месте.

Вот и всё что мы хотели вам рассказать про материалы для сабвуфера. Если эта статья помогла вам, оцените её по пятибалльной шкале ниже.

Хотите сами попробовать рассчитать короб? Для этого вам поможет наша статья «Учимся считать короб для сабвуфера».

litezona.ru

Как обтянуть карпетом сабвуфер своими руками

Как обтянуть карпетом сабвуфер

Как обтянуть карпетом сабвуфер, можно будет узнать из данной статьи. Вообще, этот процесс не является слишком тяжелым для тех, кто предварительно подготавливается.
Ведь чтобы оклейка карпетом увенчалась успехом нужно не только приобрести подходящий материал, но и выбрать технологию, по которому будет происходить операция. Вы узнаете, как обтянуть сабвуфер карпетом, не затратив на это много сил и времени.

Причины оклейки

Как обшить сабвуфер карпетом

Существует всего несколько причин, по которым может понадобиться оклейка сабвуфера карпетом:

• Если старое покрытие износилось и потеряло должный вид. Из-за этого колонки(см.Как самому сделать акустические колонки для автомобиля) будут портить стилистику автомобиля;
• Если корпус сабвуфера создавался своими руками. В таком случае оклейка карпетом будет последним этапом по созданию колонки.

Примечание: покрытием для сабвуфера может служить не только этот материал, но и кожа, дермантин или еще какой-нибудь материал.

Как сделать сабвуфер своими руками

Сабвуфер и карпет

Тяжело представить какой-либо автомобиль без акустической системы. Ведь почти каждый водитель любит громкую музыку, чтобы аж в ушах звенело.
Чтобы добиться качественного звука, недостаточно только выбрать хорошую акустическую систему, ее надо еще и правильно установить. Шумоизоляция также играет важную роль.
Рассмотрим, как сделать сабвуфер своими руками, особое внимание обращая на последний этап работы.

Этап 1 и выбор материала

Сабвуфер из карпета

К выбору материала, из которого будет изготовлен сабвуфер(см.Как сделать сабвуфер: дельные советы), следует подойти с ответственностью. От этого во многом будет зависеть качество издаваемого звука.
Материал должен соответствовать трем основным требованиям: должен быть достаточно прочным, плотным и способствовать хорошей звукоизоляции.
Поэтому в настоящее время можно выделить всего несколько материалов, подходящих для изготовления коробки для сабвуфера:

• Древесностружечная плита. Стоит недорого, но при этом совмещает в себе все три необходимые характеристики;
• Многослойная фанера. Ее преимущество в том, что она легко подается любой обработке, однако следует помнить, что этот материал подвергается воздействию влаги и разбухает;

Корпуса сабвуферов, акустические полки, карпет

Примечание: в целях безопасности лучше устанавливать сабвуферы из такого материала в сухих местах.

• ДСП немного уступает своим конкурентам, но при этом его используют довольно часто. Дело в том, что он стоит еще дешевле, однако он менее прочен;
• Для создания сабвуфера можно использовать и пластик, однако в таком случае качество звука будет низким.

Этап 2 или сборка

Сборка сабвуфера сопровождается несколькими основными действиями:

• Чтобы легче вырезать все детали короба сабвуфера, можно сделать шаблоны на картоне. При этом очень важно учитывать размеры будущего короба;
• Перенести шаблон на материал;

Примечание: для этого можно использовать мел или кусочек мыла (если нужно стереть), либо маркер (если полоса не будет мешать).

• Выпилить стороны ящика, используя электролобзик. Не надо забывать и о том, что следует сделать отверстие для будущего динамика.
  Оно должно быть круглым. Желательно, чтобы оно было в диаметре на несколько мм меньше, чем диаметр самого динамика;
• Слабое место будущего сабвуфера – клемник. Здесь может произойти короткое замыкание. Поэтому желательно сделать защиту для этого уязвимого места в виде небольшого короба;
• Скрепление ящика должно осуществляться с помощью саморезов, так как все детали необходимо надежно привинтить друг к другу;
• Еще один важный этап – выравнивание поверхности сабвуфера. Для этого в первую очередь его следует отшлифовать, а уже потом – уровнять при помощи шпаклевки.
• Щели короба надо заделать, так ка внутри короба должен быть хороший резонанс. А если в нем будет огромное количество щелей, то музыка будет звучать иначе

Этап 3 или декорирование

Обтяжка сабвуфера карпетом

Самый популярный способ декорирования – покраска. Но к этому можно подойти более креативно и покрыть сабвуфер карпетом.
Для этого понадобятся такие материалы:

• Карпет. Обычно он продается в магазинах обуви;
• Растворитель для обезжиривания;

Примечание: бензин не подойдет – он слишком жирный.

• Клей. Лучше не использовать резиновый;
• Кисточка.

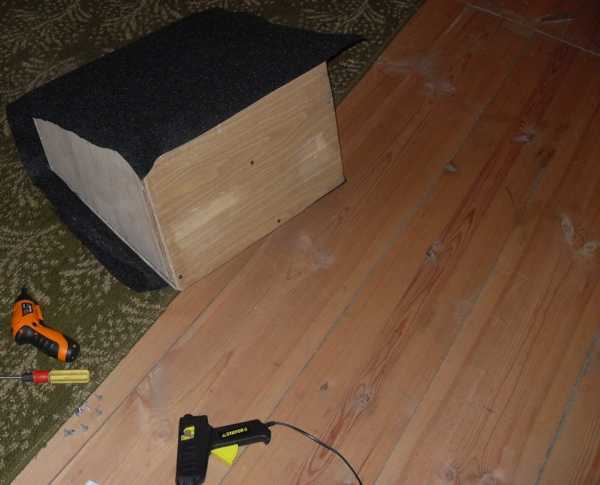

Оклеивание карпетом происходит так:

• В первую очередь необходимо прикинуть, сколько примерно материала должно понадобиться для оклеивания. Это зависит от размеров сабвуфера;
• Можно взять примерно метр материала и покрыть им сабвуфер, а все остатки отрезать;

Примечание: для вырезания карпетовых деталей можно использовать уже готовые шаблоны, которые изготавливались в процессе создания корпуса;

• Взять не нужную тряпку и тщательно смазать растворителем поверхность ящика;
• Дать подсохнуть. После того, как сабвуфер был смазан, его не желательно трогать пальцами, так как могут остаться жировые следы;
• Взять кисточку и тщательно смазать короб клеем;
• Взять вырезанные детали и аккуратно приложить их к предназначенному месту. Важно учитывать, что стык лучше делать не по краям, а посередине сторон. Так карпет будет лучше заклеен;

Примечание: разглаживать материал можно при помощи обойного шпателя.

• Дать подсохнуть;
• Края сабвуфера можно также задекорировать.

После этого можно установить созданный сабвуфер в любое место. Чаще всего колонку располагают в багажник автомобиля.
Иногда для нее находят место на задней полке. В любом случае внешний вид сабвуфера очень важен, поэтому ему тоже следует уделить достаточное внимание.
Таким образом, можно сделать замечательный сабвуфер своими руками у себя дома. Естественно, цена такого устройства будет намного меньшей, нежели готового.
Наша инструкция обязательно поможет справиться с выполнением операции. Но перед началом работы можно еще ознакомиться дополнительно с фото и видео на данную тему, которых есть много в сети Интернет.

Григорий с детства обожал машины, а в подростковом возрасте, когда самостоятельно подключил автомагнитолу в отцовской девятке, понял, что машины будут его работой, хобби, призванием. Оцените статью: Поделитесь с друзьями!

---

avtozvuk-info.ru

No related posts.
