Лампы как ксенон без блока розжига

Бытует мнение что дешевый и дорогой ксенон отличаются только надежностью, и что выгоднее купить два дешевых чем один дорогой. Спешу заверить что не все так однозначно.
Для того чтобы оценить разницу в качестве света возьмем два блока розжига третьего поколения разных ценовых категорий.

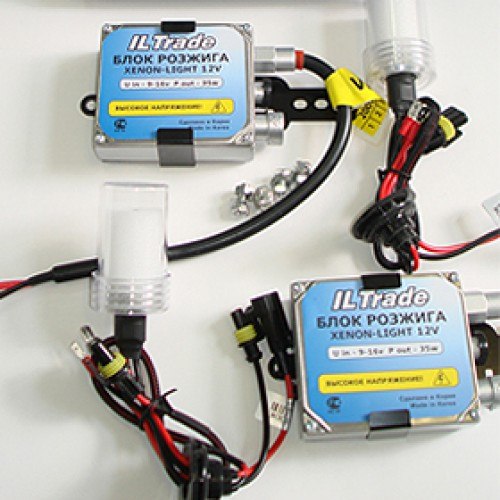

1) блок, самый популярный на данный момент ксенон на территории Р.Ф. — ILTRADE (пр.во Китай)
2) блок наиболее качественный HELLA (пр.во Германия)
Попробуем понять стоит ли переплачивать за HELLA.
Для чистоты эксперимента лампы в обоих случаях установлены одни и те же, поставляемые в комплекте с ILTRADE.

Розжиг ламп . Измерения будем проводить через определенные промежутки времени от момента включения.,
В левой фаре блок розжига ILTRADE был заменен на блок HELLA. в правой фаре оставил как есть (Установлен ILTRADE)

Хочу особо отметить, что такой большой прибавки в яркости света, путем установки еще одного комплекта ксенона в ПТФ не добиться! ПТФ расположены слишком низко и их эффективность мала из за малого размера отражателя + стекло отпескоструено обычно по нашим дорогам.

Ксеноновые лампы появились на автомобильном рынке довольно давно, и за это время они вполне заслуженно завоевали популярность.

Используют их в противотуманных фарах, в фарах головного света и применяют для осуществления ближнего и дальнего света.

Также они обладают очень мощным световым потоком, и имеют различную цветовую температуру. Ксеноновые лампы могут служить очень долго, около четырех лет. Также они отлично подходят для использования в непогоду и по бездорожью.

В комплекте к лампам идут блоки розжига. Это не случайно, потому без блока розжига лампы становятся бесполезными в эксплуатации. Какую функцию выполняет блок розжига, что без него невозможна работа ксеноновых фар?

Если вкратце, то блок розжига обеспечивает зажигание лампы и поддерживает её свечение. В блок розжига поступает ток напряжением 12 вольт.

В импульсном трансформаторе напряжение повышается до 250 вольт. Потом от импульсного трансформатора ток поступает в выпрямительный диод, затем в конденсатор где напряжение увеличивается до 500 вольт.

Дальше ток идет в высоковольтные индукционные катушки, где его напряжение увеличивается до 25 000 вольт. Такое высокое напряжение нужно для того, чтобы зажечь газ ксенон во внутренней колбе лампы.

Конечно мощность такого напряжения не поддерживается всё время. Такое напряжение существует меньше секунды, а всё остальное время блок розжига поддерживает до 80 вольт, благодаря чему продолжается свечение ксеноновых ламп.

Блоки розжига постоянно модифицируются, и сейчас на рынке появились блоки уже шестого поколения, которые отличаются стабильной работой и компактностью размеров.

Блоки розжига бывают универсальными и оригинальными. Универсальные блоки ставятся на машины, у которых фары не приспособлены под ксенон, то есть изначально у них был другой тип освещения.

Как понятно из названия их можно поставить в любою модель машины. Оригинальный блок розжига ставит завод-производитель. Они делаются под определенную модель машины, благодаря чему достигается их максимальная работоспособность.

Универсальные как правило, используются для ламп с цоколями Н и НВ, а оригинальные используются для цоколей D1S/R, D2S/R, D3S/R, D4S/R. По размерам в продаже можно найти блоки стандартных размеров, и слим-блоки.

Последние не занимают много места в оптике автомобиля, в отличие от стандартных. Также у них есть отличия в конструкции.

На рынке можно приобрести блоки литой конструкции, где все составные части находятся в одном корпусе, и блоки в которых индукционные катушки вынесены в отдельный блок.

Выше сказанное подтверждает, что без блока розжига не возможно какое-либо функционирование ксеноновой лампы. Приобрести это устройство можно как отдельно, так и в комплекте с лампой в специализированном магазине.

Далее на видео вы можете ознакомиться со сравнением ксенона и светодиодов.

Ксеноновые лампы вывели автомобильный свет на совершенно иной уровень. Каждый автолюбитель, испробовавший нововведения, может легко отметить положительные моменты их применения. К сожалению, поломки происходят с разными деталями новых систем освещения. Отнестись к каждой из них стоит внимательно, ведь стандартные методы решения могут не дать нужного результата.

Рассмотрим одну из сложных поломок, которая может потребовать существенных материальных затрат. Ее название – выход из строя блока розжига ксеноновой лампы.

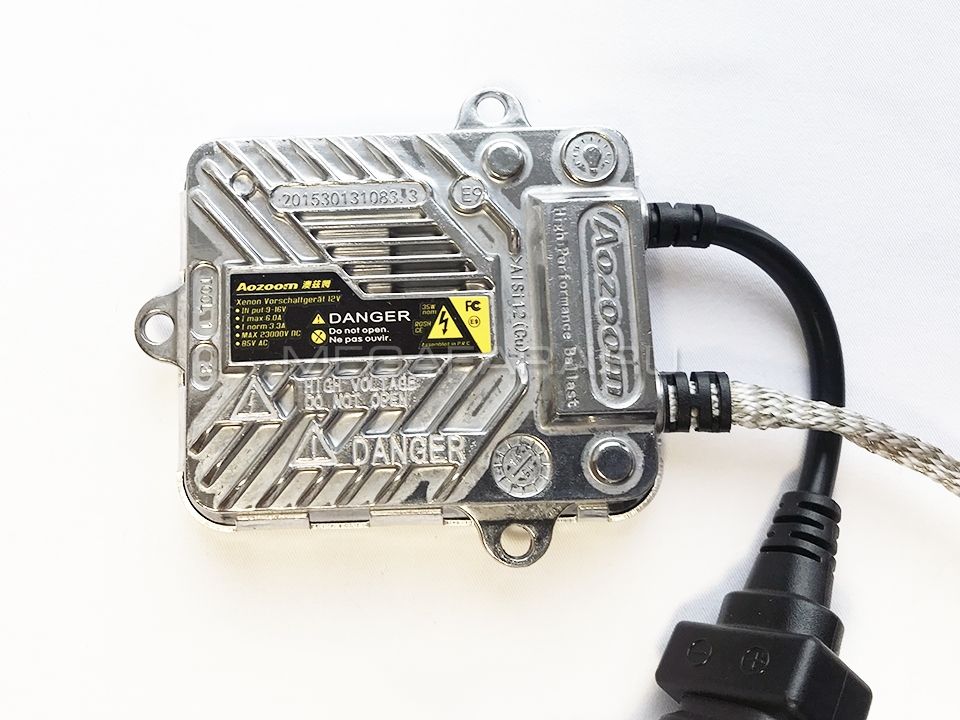

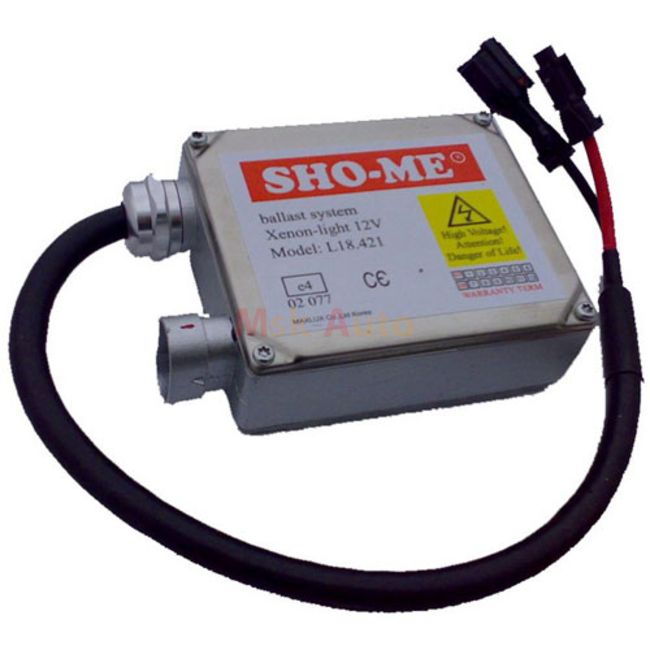

Что такое блок розжига ксенона?

Блок розжига ксеноновой лампы – сложная электронная схема, способная привести в действие лампу через вспышку мощного импульса. Блок представлен в виде металлической прямоугольной коробочки, которая закреплена под фарой автомобиля.

На блоке указана информация о производителе и основные характеристики продукта. Кроме этого, есть специальное гнездо для подключения фары и датчика. Разъем защищен герметичной резинкой.

Где располагается блок розжига?

Блок укреплен в нижней части фары. Самостоятельно добраться до него просто открыв капот не получится. Лучше всего, доставать фару и отсоединять датчики с проводами. Для этого потребуется снять передний бампер. Провести операцию можно самостоятельно или воспользовавшись услугами автоэлектрика.

Как определить, что блок розжига ксенона вышел из строя?

В автомобиле, оснащенном функционирующими датчиками, бортовой компьютер сообщит об ошибке. «Проверьте лампу ближнего света», «Отсутствие ближнего света» и прочее. Конечно, сразу искать проблему в блоке – ошибка. Возможно, дело в самой лампе. Для этого, ее нужно достать и вначале проверить визуально.

Если есть повреждения, то менять нужно именно ее. Также не будет лишним переставить лампочку из работающей фары. Если отклика не последует и свет не загорится, то проблема действительно в блоке розжига.

В некоторых марках, отключение предохранителей может привести к параличу конкретных систем организма. Решит проблему в таком случае обычная замена.

Причины выхода из строя блока розжига

Практика показывает, что ключевыми причинами поломки являются:

1. Попадание в середину блока влаги.
2. Неисправности проводки, вызвавшие замыкание.
3. Отсутствие контакта в соединении.

Причина №1: вода

Любое запотевание фары – это тревожный сигнал для владельца авто. Разгерметизация позволяет воде заполнять саму нишу фары, что приводит к попаданию влаги в блок. Страдает само соединение. До определенного момента схемы держат нагрузку, но со временем, сильное напряжение и контакт с водой, приводят к поломке.

При такой поломке только замена блока не поможет. Лучше всего просушить фару и герметизировать ее. Произвести такой процесс могут специалисты. Если фара имеет существенные нарушения целостности, то придется производить ее полную замену.

Возможно, что блок лишь частично вышел из строя вследствие окисления контактов. Просушив блок и продув внутренность можно его проверить установить еще раз.

Причина №2: неисправности проводки

Изъяны проводки может диагностировать исключительно профессионал. Самостоятельные попытки залезть в систему высокого напряжения могут трагически обернуться для жизни и здоровья. Если проблема действительно в проводах электрического обеспечения, то скорее всего, их лучше заменить.

Различия AC и DC ксенона

На сегодняшнее время в продаже существует адаптивный ксенон с лампами и блоками розжига AC и DC. Это один и тот же ксенон, но имеющий некоторые различия, о которых вы, как покупатель и пользователь, обязательно должны знать. Этот материал посвящен ксенону AC и DC, особенностям, отличиям и многому другому, что полезно будет знать.

Вступительная часть о ксеноне AC и DC

На первый взгляд отличить блоки розжига AC и DC невозможно. Главное их различие в том, что AC – это блоки розжига, которые имеют переменный ток, а DC – постоянный. Различие таких двух ксенонов можно заметить при их работе, а точнее во время розжига и поддержания тлеющего разряда. Мерцание ламп выдает блоки розжига DC.

Для того, чтобы конкретно понять различия между ксеноном AC и DC необходимо знать их конструкцию. Разительно отличаются такие комплекты именно по принципу работы, что является наиболее важным для данного устройства в светотехнике для автомобилей.

Как уже отмечалось, их принцип работы виден в момент розжига ксеноновой лампы и поддержании горения. Для того, чтобы образовать электрическую дугу между электродами в колбе лампы необходима мощная подача импульса, то есть тока до 25000 В.

После того, как запустилось горение источника, для поддержания функционирования лампы необходима беспрерывная подача тока с напряжением 80-85 В, и следит за этим контроллер, который вмонтирован в балласт игнитора. Это стандартный принцип работы блоков розжига ксеноновых ламп. В AC блоках присутствует игнитор (инвертер) и стабильно работающий стабилизатор, в отличие от комплектов DC.

Комплекты блоков розжига DC: принцип розжига лампы

Адаптивные блоки розжига и ксеноновые лампы с постоянным током DC имеют значительно меньшую стоимость, легкий вес и небольшие габариты. Они обеспечивают единичный и нецикличный разряд, что и приводит, зачастую, к дрожанию электрической дуги и мерцанию света ксенонового источника. Чтобы правильно активизировать работу ксеноновой лампы необходим повторный импульс, что занимает дополнительные несколько секунд на ожидание повторной подачи тока. Отметим, что система DС по качеству намного лучше, чем галоген, но все же уступает комплектам AC c переменным током.

Комплекты блоков розжига AC: принцип розжига лампы

Ксеноновые блоки розжига и лампы с переменным током AC работают намного стабильнее и лучше, поскольку оснащены специальным стабилизатором, выравнивающим напряжение. АС блоки создают импульсы необходимой частоты и мощности, что и позволяет обеспечить бесперебойность и стабильность выдачи света лампами. Для того, чтобы создать амплитуду колебания в блоках и лампах АС используются специальные игниторы (иногда могут называться инверторами), которые обеспечивают преобразование низковольтного тока в высоковольтный импульс и наоборот. Таким образом из напряжения бортовой сети транспортного средства 12 В (иногда 24 В) обеспечивается генерация тока в 25000 В, что в считанные секунды гарантирует розжиг ксенонового излучателя.

Стоит отметить, что у блоков АС есть двусторонняя связь с ксеноновыми лампами, таким образом, если свет начинает тухнуть, то блок обеспечивает подачу высоковольтного импульса, чтобы не привести к деактивации излучателя. Таким образом, комплекты адаптивного ксенона АС более стабильно работают, не наблюдается мерцаний ламп и скачков напряжения.

Сравнительная характеристика блоков АС и DC

Параметры	Блоки AC	Блоки DC
Ток	Переменный	Постоянный
Стартовый импульс	Один мощный импульс в 25000 В, что обеспечивает моментальный розжиг ксеноновой лампы. Лампа моментально разжигается, не наблюдается мерцаний и снижения яркости света.	Иногда стартовый импульс полностью не активизирует электрическую дугу, а поэтому приходится ждать повторной реакции, что занимает намного больше времени и свет лампы мерцает.
Вес	Имеют больший вес, чем блоки с постоянным током, благодаря конструктивным особенностям.	Характеризуются максимальной легкостью, а поэтому не создают давление на блок фары.
Габариты	Бывают разные габариты, в зависимости от поколения.	Блоки обладают практически одинаковыми габаритами.
Конструкция	Имеют игнитор (инвертер) и стабилизатор.	Отсутствует инвертер и стабилизатор напряжения.
Форм-фактор	Бывают стандартного размера и слим, для использования в авто с маленьким подкапотным пространством.	Практически все блоки розжига имеют стандартные размеры, но меньшего формата, чем обыкновенные блоки АС.
Звуковой сигнал	Обладают специальным звуковым сигналом, который со временем затухает и оповещает водителя о пригодности ксенона для использования и начала движения авто.	Блоки розжига постоянного тока не обеспечивают подачу звукового сигнала для водителя, а поэтому приходится ждать дольше, чтобы начать движение.
Лампы	Используется исключительно с лампами переменного тока АС. Если подключить блок с лампами DC, то свечение не активизируется, поскольку блок не создает специальную полярность, которая нужна для функционирования ламп с постоянным током.	Необходимо использовать исключительно с лампами DC. Если же подключить блок к лампам с переменным током АС, то увеличивается износ и ламп, и разжигающего изделия. К тому же свет ламп АС будет «дрожать», за счет отсутствия стабильности в дуговом разряде.
Длительность эксплуатации	Использовав лампы и блоки АС комплект прослужит в среднем 2500-3000 часов.	Пользуясь лампами и блоками DC свет фар будет годен в течении 1500-2000 часов.
Процент дефективности	В среднем 2% брака.	В среднем 5% брака.
Надежность	Блоки обладают высокой надежностью и стабильностью работы, не допускают короткого замыкания и гарантируют бесперебойность свечения ксеноновой лампы.	Надежность, по сравнению с блоками розжига АС немного снижена, не говоря о стабильности функционирования и бесперебойности свечения ксенонового излучателя.
Устойчивость к температурным перепадам	Блоки обладают высокой устойчивостью к перепадам температуры, корпус надежно и герметично запаян, а элементы, которые максимально подвержены выходу из строя при попадании влаги — спрятаны.	Стоит отметить, что блоки DC и AC по устойчивости к температуре идентичны. К тому же, благодаря качественному герметику блоки постоянного напряжения не подвержены попаданию влаги.
Стоимость	За счет того, что блоки розжига АC оснащаются дополнительными компонентами, они стоят на порядок дороже, чем устройства постоянного тока.	Стоят намного дешевле, чем блоки розжига с переменным током, поскольку отсутствуют важные компоненты, например, стабилизатор напряжения.

Будьте бдительны!

Зачастую случается так, что приобретая блоки розжига у недобросовестных продавцов, например на базарах, или же магазинах «в подвалах» покупатели наталкиваются на мошенничество. Многие хитрят и монтируют муляж инвертера в блоки розжига DC и выдают их за AC, естественно по стоимости на порядок выше. Именно поэтому, приобретайте адаптивные комплекты ксенона только у проверенных продавцов, которые гарантируют высокое качество продукции и обязательно предоставляют гарантию на любые приобретенные комплекты.



Блог :: Плюсы и минусы ксенона

Ксеноновый свет пришел в автомобильную промышленность в начале 90-х годов прошлого века и начал мощное наступление на галогенные лампы по всем фронтам. Окончательной победы ждали почти тридцать лет. Но так и не дождались. Сегодня специалисты уже поговаривают о закате эры газоразрядных ламп. Их активно вытесняют светодиоды. Все дело в том, что кроме неоспоримых преимуществ, ксеноновый свет имеет ряд существенных недостатков, победить которые разработчикам так не удалось.

История ксеноновых ламп

А началось все в далеком 1898 году с открытия трех инертных газов английскими учеными Уильямом Рамзай и Морисом Траверсом. Химики выделили из воздуха три неизвестных до этого вещества и назвали их неон («новый»), криптон («скрытый») и ксенон («чужой»).

Неон в считанные годы нашел свое применение в рекламе. Наполненные этим газом трубки под действием электричества светились ярким красным светом. Криптону пришлось подождать, чтобы пригодиться в лазерных технологиях и наполнении электрических ламп накаливания. А свойство ксенона излучать яркий дневной свет в 1951 году использовала компания OSRAM, представив первую в мире серийную ксеноновую лампу для кинопроекторов.

Автомобильная промышленность вынуждена была терпеть еще 40 лет, прежде чем уровень технологий позволил упростить конструкцию розжига, чтобы уместить ее под капот автомобиля. В 1991 году ксеноновый свет дебютировал на серийном BMW 750iL. С этого момента новый источник света начал набирать популярность.

Лампа без спирали

Ксеноновая лампа похожа на знакомую нам галогенку. Она также состоит из цоколя, электродов и кварцевой колбы. Но вместо спирали в ней светится смесь газов и металлов.

Для пуска ксеноновой лампы необходимо высокое напряжение (около 25 киловольт), для поддержания свечения — переменный ток в 300 герц и напряжение 330 вольт. Для этого система имеет специальный блок розжига (балласт). Это высоковольтный трансформатор, который умеет превращать постоянный ток в переменный.

Высокая вибростойкость объясняется просто: если нет нити накала, то и обрываться нечему

Как работают ксеноновые (газоразрядные) лампы?

Когда вы щелкаете тумблером включения фар, блок розжига направляет высоковольтный импульс к электродам колбы. Происходит зажигание ксенона. Он пропускает через себя ток и образует электрический мост между электродами.

Уже через мгновение температура повышается, происходит ионизация газовой смеси и снижение сопротивления в колбе. Через пару секунд смесь газов и металлов в колбе нагревается и образует плазменную дугу между катодом и анодом. Именно эта дуга и испускает яркий свет. Теперь для работы лампы требуется напряжение всего в 30-35 вольт.

Блок розжига способен выдавать напряжение 25 000 — 30 000 вольт

Главные преимущества ксеноновых ламп

Первое и основное преимущество ксенона — увеличенный световой поток. Если сравнивать с галогеном, то он выше в два, а то и в три раза. При правильной настройке фара светит ярко, значительно повышая безопасность на дороге. Лучи газоразрядной лампы лучше «пробивают» пелену тумана и мелкие капли дождя, не образуя «световую стену» перед собой.

Другим неоспоримым преимуществом газоразрядных ламп является более высокая цветовая температура (от 4300 до 6000 К). Наш глаз привык к белому солнечному свету, при котором лучше различает мелкие предметы и меньше устает. Особенно хорошо чувствуется разница во время дальних ночных поездок.

Ксенон имеет высокую эффективность. При запуске такие лампы требуют больших затрат энергии, но при штатной работе потребляют меньше, чем галоген в полтора-два раза.

Качественный ксенон значительно повышает безопасность на дороге и не слепит встречных водителей

Наконец, ксенон может похвастать большим сроком службы и высокой надежностью. Мы уже писали о том, что галоген очень требователен к напряжению и плохо переносит вибрацию. А газоразрядный источник света совсем не боится скачков напряжения, так как не питается напрямую от бортовой сети или АКБ. Блок розжига сглаживает все неровности бортовой сети и подает на лампу строго определенное напряжение. Даже если трансформатор вдруг начнет выдавать большее, чем положено, ксеноновая лампа не выйдет из строя, так как у нее нет прямой зависимости срока службы от повышения напряжения, как у галогенной.

Вольфрамовую спираль легко встряхнуть на плохой дороге, для этого достаточно одного замыкания между витками. Световая дуга не боится вибрации, а электроды расположены далеко друг от друга и ни при каких условиях не «коротнут»

Ксеноновая лампа прослужит примерно в 4 раза дольше, чем стандартная «галогенка». Недаром OSRAM дает гарантию на всю продукцию (кроме линейки Classic) от 1 года до 10 лет.

А еще качественная ксеноновая лампа практически не нагревается. При потребляемой мощности в 35 Вт в тепло уходит всего 7% энергии. У галогенной лампы при потреблении 55 Вт в тепло уходит около 40%.

Ксенон прослужит примерно в 4 раза дольше, чем стандартный галоген. А с ксеноновыми лампами OSRAM Xenarc Ultra Life вообще можно забыть о существовании ламп головного света на автомобиле

А теперь о грустном

Ксеноновые (газоразрядные) лампы имеют сложную конструкцию с дополнительными элементами. В автомобильные фары, предназначенные для использования галогенного источника света, вмонтировать газоразрядные лампы довольно проблематично, малоэффективно и не всегда безопасно, так как может привести к ослеплению встречных водителей. Именно поэтому, если говорить про установку ксенона в галогенные фары, подобная доработка запрещена законом.

Но главный недостаток ксеноновых ламп — высокая цена. Производители так и не смогли приблизить стоимость газоразрядной лампы к уровню галогенной. А ведь стоит учитывать еще и расходы на блок розжига, который никак нельзя назвать дешевым элементом системы.

Именно поэтому современная автомобильная промышленность активно внедряет светодиодные технологии, которые совершенствуются и дешевеют с каждым годом. LED-освещение уже практически вытеснило ксенон с конвейеров автомобильных заводов в премиальном сегмент и четко движется в сторону массовых моделей.

Ксеноновые лампы для фар, газоразрядные лампы и ксеноновые технологии. Что выбрать?

Для тех, кто не совсем в курсе, что такое ксенон, а так же ксеноновые лампы — мы доступным языком расскажем об этом, а потом представим все ксеноновые фары, лампы и фонари, которые есть у нас в ассортименте.

.

Все, знают, что такое обычная галогенная лампа. Это лампа внутри которой проходит нить накаливания(обычно из вольфрама) при пропускании через которую электрического тока — нить раскаляется и испускает свет, который впоследствии фокусируется оптической системой фары в нужном направлении.

.

.

.

Для того, что бы нить не перегорала сначала из ламп просто откачивали воздух. Но в последствии было выяснено, что если не просто откачать воздух, а еще и закачать газ, то срок службы нити повысится и ее можно будет разогреть до более высокой температуры, что увеличит яркость. Такие лампы стали называть галогенными лампами и эффективная светоотдача большинства массово производимых галогенных ламп составляет от 15 до 22 лм/Вт.

.

Что же такое ксенононовая лампа и как она работает?

.

.

Внутри колбы ксеноновой лампы находятся 2 электрода, а сама колба заполнена газом — ксеноном. При подаче на электроды высокого напряжения между ними возникает электрическая дуг, которая и является источником света. Благодаря этому явлению ксеноновые лампы для автомобилей так же называют газоразрядными.

.

КАТАЛОГ КСЕНОНОВЫХ ЛАМП. ВЫБРАТЬ И ЗАКАЗАТЬ.

.

Как выше было сказано — для розжига дуги в ксеноновой лампе нужно высокое напряжение порядка 15-30 кВ. Для получения таких значений используют специальные ксеноновые блоки розжига (см фото). Без этих блоков ксеноновые лампы работать не будут.

.

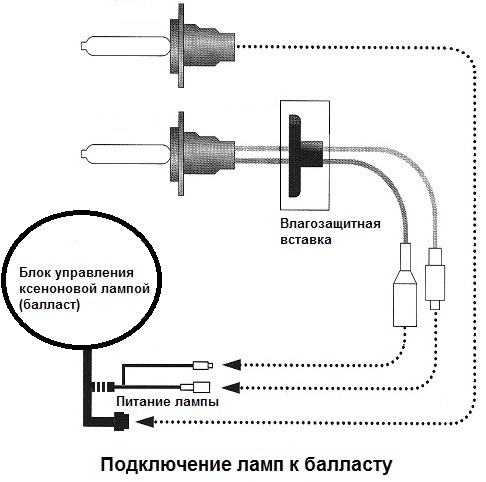

Ниже показана схема установки ксеноновой лампы в фару, а так же подключения её к блоку розжига и проводке автомобиля.

.

.

Преимущества ксеноновых ламп перед галогенными неоспоримы. Это:

.

• Яркость ксеноновых ламп в 2-3 раза превышает яркость галогенных ламп при более низком энергопотреблении
• Газоразрядная автомобильная лампа более долговечна, т.к. в ней нет механических частей, подверженных сотрясению.

.

.

.

.

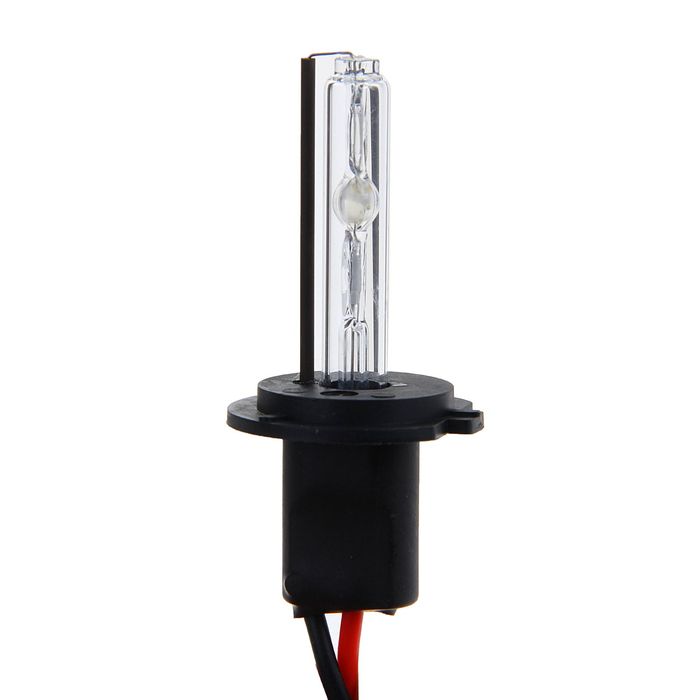

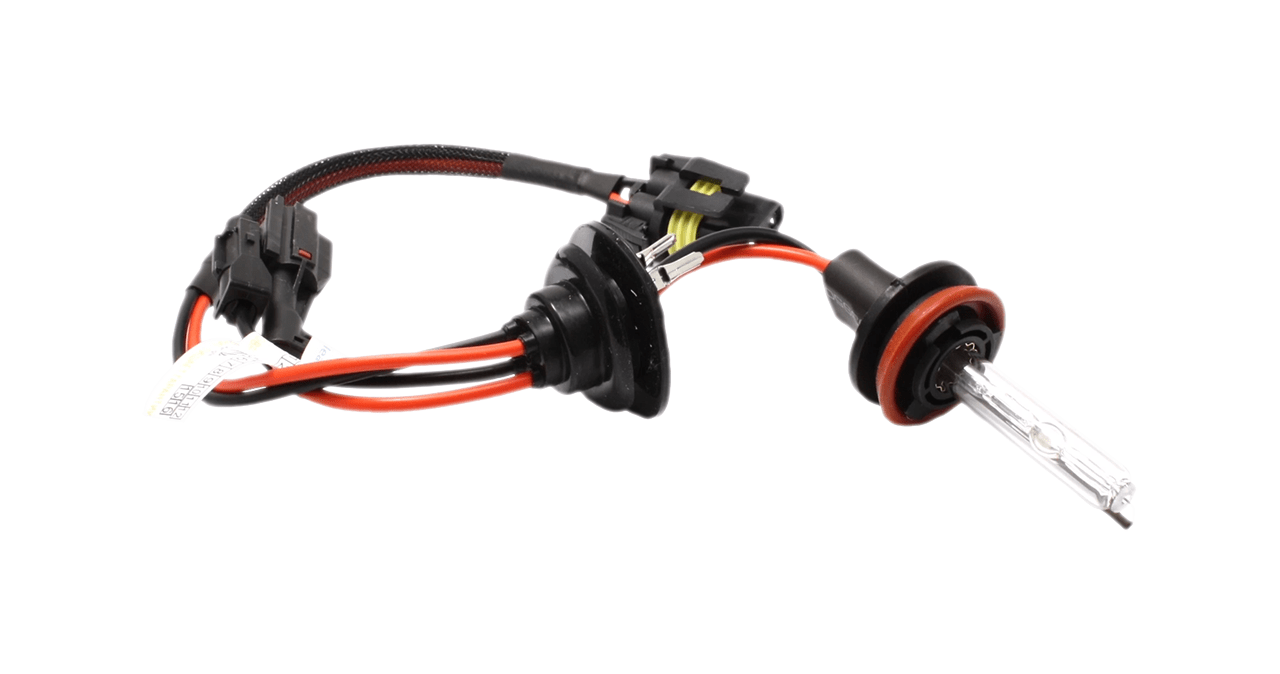

Ксеноновые лампы для автомобильных фар

.

Ксеноновые лампы так же, как и галогенные имеют различные типы цоколей под различные фары. У нас в ассортименте представлены ксеноновые лампы для передних головных фар, лампы для ближнего и дальнего света, а так же лампы ксенон для противотуманных (ПТФ) фар.

.

.

Воспользуйтесь нашим подбором цоколя лампы по марке автомобиля, что бы узнать какие лампы вам необходимы.

.

Так же у нас в наличии ксеноновые лампы для дополнительных фар дальнего света, фар рабочего света, а так же лампы для дополнительных противотуманных фар Wesem. В большинстве фар Wesem используются лампы с цоколем h4.

.

КАТАЛОГ КСЕНОНОВЫХ ЛАМП ДЛЯ ПЕРЕДНИХ ФАР, ПТФ, ДОПОЛНИТЕЛЬНЫХ ФАР

.

При заказе ксеноновых ламп ламп необходимо помнить, что для работы ламп так же необходимы ксеноновые блоки розжига, которые вы так же можете заказать у нас с доставкой в любой регион России. Для каждой ксеноновой лампы необходим свой блок розжига.

.

.

.

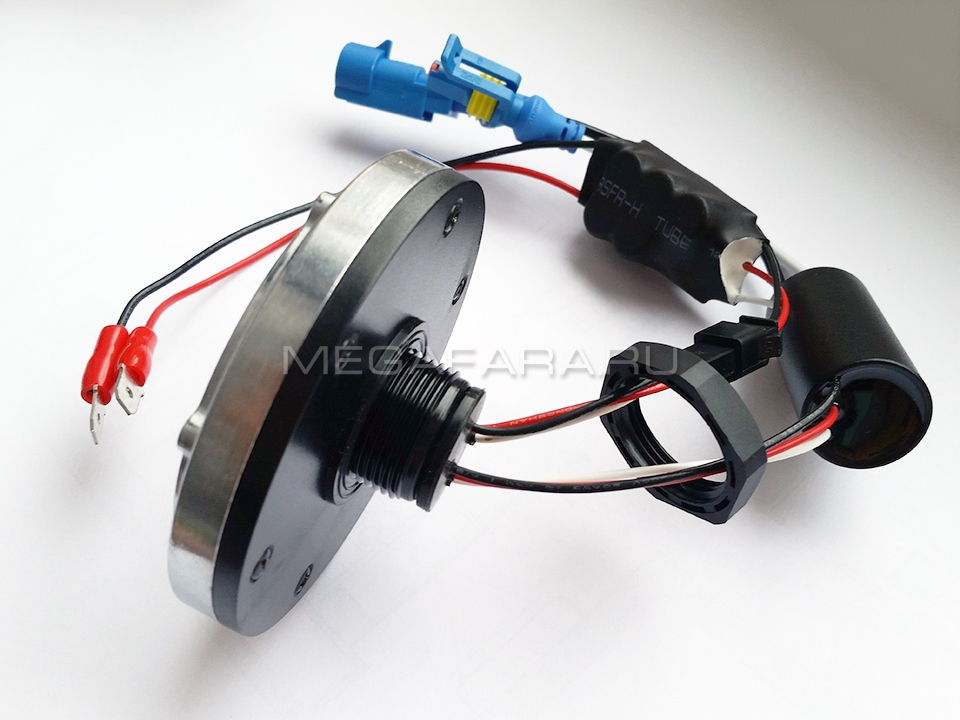

Какой блок розжига для ксеноновых ламп выбрать?

.

Блоки розжига бывают в классическом исполнении, а так же в виде тонких блоков. Тонкие блоки рекомендуются для установки в ограниченном пространстве. При заказе блока розжига так же стоит обратить внимание на напряжение питания. Для легковых автомобилей используются 12 вольтовые блоки розжига. Для некоторых грузовиков, тракторов, а так же спецтехники необходимы 24 вольтовые блоки розжига, они так же есть у нас в ассортименте.

.

.

.

Так же у нас в ассортименте:

.

.

Ксеноновые лампы для головных, противотуманных и дополнительных фар Wesem

Ксенон и биксенон

     На большинстве современных автомобилей вполне реально заменить галогеновое освещение на ксеноновое без вмешательство в штатную проводку. Современные комплекты ксенона и биксенона позволяют это сделать.

     Чем отличается ксенон от биксенона? Ответ прост. Если в фаре автомобиля находится две лампы — одна на ближний свет, другая на дальний, то можно установить комплект ксенона либо только на ближний свет, либо на ближний и дальний, т. е. два комплекта ксенона. А если еще автомобиль имеет противотуманные фонари (чаще в бампере), тогда можно установить три комплекта ксенона.

     Если же в фаре одна лампа на ближний и дальний (преимущественно с цоколем Н4 двуспиральная), то на такой автомобиль надо ставить биксенон — будет ксенон ближний и ксенон дальний сразу. Переключение между ближним и дальним светом происходит за счет быстрого изменения фокусного расстояния лампы относительно рефлектора (при включении дальнего, реле подает команду, и колба лампы смещается вдоль оси, принимая положение спирали дальнего света галогеновой лампы). Электромагнитная конструкция. Стоит биксеноновая лампа ~ в 2,5 раза дороже ксеноновой, но есть бюджетный вариант — Н4 моноксенон, правда дальнего тогда не будет вообще (приемлемое решение если автомобиль эксплуатируется только в городе).

Комплект ксенона

Комплект биксенона

     Установочные комплекты ксенона и биксенона включают в себя все необходимые компоненты для переоборудования освещения автомобиля с галогенового на ксеноновое:
— 2 блока розжига,
— 2 газоразрядные ксеноновые (биксеноновые) лампы,
— крепеж блоков розжига (металлические кронштейны, саморезы, болты),
— комплект проводов питания,
— двухсторонний скотч и пластиковые стяжки для укладки проводов.

     Биксенон вдобавок комплектуется биксеноновой проводкой с дополнительным предохранителем и реле управления ближний/дальний.

     Газоразрядные лампы устанавливаются в штатные места автомобильных фар вместо галогеновых и соединяются специальной проводкой с блоками розжига. Блоки розжига или, как их еще называют, балласты, крепятся в подкапотном пространстве автомобиля и соединяются со штатной проводкой автомобиля (разъем, который подавал питание на галогеновую лампу, соединяется с блоком розжига).

     Биксенон подключается с помощью биксеноновой проводки, которая подключается по штатным размерам, аккуратно укладывается и фиксируется пластиковыми стяжками.

     Цоколи ксеноновых ламп — Н1, Н3, Н4, Н7, Н11, Н13, Н16, Н27, НВ3, НВ4.
     Цоколи биксеноновых ламп — Н4, НВ5.

     Характеристики ксеноновых ламп:

Световой поток (Яркость): 2600-3500 Лм
Цветовая температура ксеноновых ламп: 4300K, 5000К, 6000K, 8000К
Напряжение на входе в блок розжига: 9-14 Вольт
Напряжение на выходе из блока розжига: 23000 — 25000 Вольт
Потребляемая мощьность лампы: 35 Вт
Диапазон рабочих температур: -40 +105 С
Срок службы: 1000 — 3000 часов
Встроенный стабилизатор
Защита от обратной полярности
Защита от подключения без лампы
Защита от короткого замыкания

Как увеличить срок службы блока розжига и ксеноновых ламп на автомобиле?

Заводской срок службы ксеноновых ламп в автомобиле часто отличается от реальных показателей при эксплуатации. Многие автомобилисты сталкиваются с поломками, когда устройства преждевременно перегорают. Простым решением данной проблемы является обычная замена новыми. Однако настоящие автолюбители обязательно начнут разбираться в реальных причинах преждевременной поломки. Ведь если не устранить корень проблемы, то любая последующая замена комплектующих будет напрасной тратой денег.

Почему ксеноновые лампы автомобиля перегорают?

На практике сроки службы ксеноновой лампы в автомобиле абсолютно разные и зависят непосредственно от качества изготовления. Дешевые комплектующие от неизвестных производителей часто выходят из строя в самый неподходящий момент. Изготовители гарантируют полную работоспособность лампочек и блоков на протяжении срока службы в 3000-4000 часов при среднем режиме эксплуатации. Однако помимо низкого качества ксеноновые лампы могут перегорать по следующим причинам:

• неправильная установка в фару
• короткое замыкание в проводке;
• механические дефекты;
• перегрев лампы в фаре;
• значительные перепады напряжения;
• нарушение герметичности.

При наличии перечисленных признаков срок службы фирменных ксеноновых ламп для автомобиля существенно сокращается. Также на общий ресурс влияет частота использования устройств. Чем дольше горят лампы в оптике автомобиля, тем быстрее они выработают свой эксплуатационный ресурс. К основным причинам следует отнести ошибки при установке. Неквалифицированное подключение и монтаж резко снижают ресурс. Любые удары колбы во время проведения монтажных работ негативно влияют на работоспособность в дальнейшем. Попадание масел на стекло лампы приводит практически к моментальному выходу из строя.

Как проверить блок розжига ксенона?

Общий срок службы мощных и дорогих ксеноновых ламп в автомобиле напрямую зависит от работоспособности самого блока розжига. Модуль должен выдавать стабильное напряжение вне зависимости от перепадов в основной сети. Главной функцией блока является автоматическая регулировка подачи тока. Часто автомобилисты сталкиваются с его поломкой. При этом проверить модуль иногда проблематично без специального оборудования. Однако перед покупкой нового устройства необходимо воспользоваться следующими рекомендациями:

1. Проверка при помощи фар — на каждую фару устанавливается свой блок розжига, который подает питание непосредственно на контакты. Для проверки достаточно поменять местами модули и попробовать включить светотехнику.
2. Проверка мультиметром — необходимо отключить фару и измерить напряжение на подводящих контактах путем соединения штекеров тестера с красным и черным проводом.
3. Тестирование при помощи осциллографа — профессиональный метод, который могут предложить на СТО. Оборудование способно измерить напряжение, силу тока, импульсы и прочие характеристики.
4. Полная замена — подключение нового исправного модуля розжига поможет узнать реальную причину неисправности и продлить срок эксплуатации.

Если перечисленные способы никак не повлияли на ситуацию, то автовладельцу рекомендуется проверить электропроводку, а именно провода, которые подходят к светотехнике. Также необходимо оценить состояние предохранителей. При отсутствии навыков работы с электрическими системами лучше всего обратиться к профильным специалистам.

Увеличение срока службы

Чтобы увеличить срок службы ксеноновых ламп для автомобиля, необходимо придерживаться некоторых рекомендаций. В первую очередь следует приобретать только проверенные комплектующие от известных производителей. Также рекомендуется комбинировать галогеновые лампочки с ксеноновыми. К примеру, на ближний можно поставить галоген, а на дальний ксенон. Таким образом, реально снизить нагрузку на детали. Следует выделить основные способы продления службы:

• исключить «мигание» головной светотехникой;
• выключать оптику до остановки ДВС автомобиля;
• следить за изоляцией колбы;
• исключить слишком частое включение/выключение;
• приобретать детали в проверенных магазинах.

Для увеличения продолжительности службы необходимо включать ксеноновые фары только спустя 5-10 секунд после запуска двигателя автомобиля. Ведь в момент старта в системе наблюдается резкое падение напряжения, которое «убивает» модули розжига и негативно влияет на светотехнику. Также повысить срок службы можно путём применения соответствующих разъёмов и цоколей.

Как отличить хорошие ксеноновые лампы для автомобиля от брака?

Производители систематически предупреждают автомобилистов о наличии большого количества подделок на внутреннем рынке. Бракованные и некачественные экземпляры могут лишь имитировать подачу яркого света. Оригинальная продукция всегда имеет заводскую маркировку. Пластиковая часть на цоколе может иметь 2 прорези. При этом колба установлена идеально ровно, а на стеклянной поверхности отсутствуют сколы и трещины. Официальная продукция всегда поставляется в упаковке, а внутри или на коробке имеется инструкция. Автомобильные комплектующие не могут продаваться без соответствующих наклеек и знаков качества, которые наносятся лазером.

Стоит обратить внимание на второстепенные факторы. Некоторые автомобилисты оценивают качество устройств после подключения. Часто из-за плохого контакта автомобильный ксенон при работе меняет цветовой поток. Данное явление свидетельствует о необходимости проверить все соединения. По этой причине автолюбители тратят много денег в попытках устранить проблему путём покупки новой пары лампочек. Нередко причиной слабого света может быть нарушение герметичности фары, которое приводит к загрязнению и выходу из строя отражателей. Тут поможет профессиональный ремонт фар или их замена.

Поэтому перед использованием светотехнических устройств рекомендуется тщательно ознакомиться с особенностями их работы и установки. При отсутствии знаний лучше обращаться к специалистам.

Блоки розжига ксенона: все и даже больше!

Ксеноновые блоки розжига являются неотъемлемой частью освещения для автомобилей, а поэтому мы хотим посвятить данный материал именно этой теме. Мы расскажем вам что вообще такое блоки розжига, их роль в ксеноновой системе света и многое другое.

Что такое блоки розжига?

Блоки розжига – это специальные устройства, которые ставятся с ксеноновыми лампами и обеспечивают активизацию их горения. Блоки являются теми устройствами, которые приводят в действие ксеноновую лампу и не дают ей погаснуть. Следовательно, таки приборы являются самой главной и неотъемлемой частью ксенонового освещения.

Без блоков розжига лампы бы не обеспечивали свечение, поскольку напряжения бортовой сети автомобиля не хватает для розжига ксенона внутри колбы источника. Блоки в свою же очередь выступают своеобразными трансформаторами, преобразующими низковольтный ток в высоковольтный.

* Блок розжига – важное оборудование в ксеноновой системе света, выполняющее функционал трансформатора и обеспечивающее горение источника.

История о том, как менялись высоковольтные балласты со временем

На сегодняшнее время выпущено несколько поколений блоков розжига, каждое из которых со временем совершенствовалось, улучшалось и дополнялось новым функционалом.

Поколение первое.

Первые блоки розжига обеспечивали розжиг ксенонового источника света, но они все же не отличались максимальной стабильностью работы. В таких приборах было очень много ошибок при функционировании и недоработок, что сказывалось на свечении ксенонового источника и идеальной работы совместно с электроникой транспортного средства. Блоки розжига такого поколения отличились максимально высоким процентом дефективности, который в некоторых случаях даже достигал максимальной отметки в 50%.

Кроме этого, они отличаются несовершенством технологии (габаритным корпусом) и негерметичностью. Им характерна сложная схема, огромный пусковой ток на этапе запуска лампы (25 000 В). Для полного разгорания ксенонового источника света, приходилось ждать не менее 15 секунд. Что создавало дискомфорт у водителя автомобиля.

Второе поколение.

Второе поколение блоков розжига уже было намного лучше и производительней. Были устранены ошибки в электронике, что позволило дольше использовать блоки и получить более стабильную работу ксеноновых ламп. Однако, данное поколение также не отличалось идеальной работой, а поэтому требовало максимального вмешательства и устранения проблем. Во втором поколении блоков розжига все еще не было ответной реакции ксеноновой лампы на блоки, то есть не настроена очень важная обратная связь. Таким образом, поддержание стабильности горения лампы все еще находилось на низком уровне, отчего водители сталкивались с проблемами мерцания и моргания ламп.

Третье поколение.

В третьем поколении налажена связь между блоками розжига и ксеноновыми лампами. Это позволило улавливать блоку малейшие изменение в работе ксеноновой лампы и налаживать их. То есть, блок улавливает затухание ксеноновой лампы и обеспечивает ее дополнительный розжиг, подавая импульс – это не допускает деактивации горения источника света. Но, все же остается проблема с высоким пусковым напряжением и стабильностью работы, хотя производительность блоков розжига такого поколения намного выше. На этом этапе был снижен и процент брака блоков розжига до 30%, что улучшило работу с электроникой транспортных средств.

Четвертое поколение.

Блоки четвертого поколения намного качественнее предыдущих трех. С этого поколения были произведены максимальные изменения не только в производительности блока розжига, в его работе, но в и конструкции, форме. Блоки розжига с данного поколения выпускаются в меньших габаритах, что не нагружает оптику автомобиля, не приводит к ее деформации, а также позволяет произвести монтаж такого оборудования в малогабаритные автомобили.

Устройство конструктивно разделено на балласт и игнитор. Это позволило снизить нагрузку на ксеноновую лампу, обеспечило более длительный период работы прибора. Также, разделение высоковольтной и низковольтной частей устранило проблемы помех в электронике транспортного средства.

Пятое поколение.

Блоки данного поколения по конструкции схожи с предыдущим, но изменена производительность. Устройства сделаны таким образом, что обеспечивают стабильность работы лампы, а также появилась возможность «моргать» ксеноном, без последствия его выключения. В предыдущих поколениях делать это было невозможно, поскольку лампа моментально тухла. Процент барка в таких блоках розжига был максимально снижен до 0,3%, что гарантирует его длительную работу, а также работоспособность, Микросхемы не выходят из строя благодаря высокому уровню производства. Пятое поколение блоков характеризуется и расширенным функционалом.

Шестое поколение.

Это самое последнее и инновационное поколение блоков розжига с минимальным процентом дефективности, малыми габаритами и стабильной работой. Такие приборы не характеризуются помехами в электронике автомобиля, а также обеспечивают максимально быстрый розжиг ксеноновой лампы и стабильное поддержание горения. Стоит отметить, что в блоках шестого поколения появилась функция AFS – адаптивного головного освещения. Блоки самостоятельно контролируют не только работу всего ксенонового оборудования, но и положение фар относительно дороги. Это позволяет выдать четкий и правильный свет, не ослепляющий водителей встречного транспорта.

ВАЖНО! Некоторые производители блоков розжига, что касается оригинальных приборов, выпускали одни и те же поколения в нескольких вариациях, например вторая генерация Bosch. Это не считается новым поколением, а только его модификацией!

Классификация блоков розжига

Блоки розжига используются только в ксеноновой системе света, но имеют некоторую классификацию, о которой вы должны знать:

По производителям:

Оригинальные/Штатные – это блоки розжига, которые ставятся на многие автомобиля с завода-производителя. Это высококачественные и надежные приборы, со стабильной работой, длительностью эксплуатации и лучшей производительностью. Такие блоки розжига индивидуально подбираются под марку, модель автомобиля и год выпуска по ОЕМ кодам, указанным на корпусе. Используется оригинальный блок розжига для каждой лампы отдельно, при чем источник также подбирается индивидуально. Совместимы исключительно с оригинальными лампами цоколями D1S/R, D2S/R, D3S/R и D4S/R.

Универсальные – это устройства, которые произведены для того, чтобы можно было использовать ксеноновое освещение на неадаптированных автомобилях. Такие блоки розжига предназначены для модернизации и усовершенствования штатной галогеновой оптики автомобиля на ксеноновую. Они используются с лампами цоколями Н и НВ, не отличаются высокой стабильностью работы и длительностью годности. Их ни в коем случае нельзя ставить с оригинальными ксеноновыми лампами, поскольку они моментально выведут их из строя. Ставятся на все автомобили, вне зависимости от марки и модели.

Форм-фактор:

Стандартные – это блоки розжига, которые имеют стандартные габариты. То есть это и универсальные, и оригинальные блоки розжига, которые выпускались 3 поколения, не включая четвертое.

Слим – это тонкие и маленькие блоки розжига, которые начали выпускаться с четвертого поколения, вне зависимости от типа – оригинальные или же универсальные. Такие прибор ксеноновой системы света очень удобно ставить в автомобили, они не занимают много места, а поэтому они идеальные для использования в маленьких транспортных средствах.

Конструкция:

Литая конструкция – это блоки розжига, где и игнитор, и сама микросхема располагаются в одном устройстве. Такие разжигающие устройства выпускались до четвертого поколения и в них есть один минус – негативное влияние на электронику автомобиля.

С вынесенным игнитором — это блоки розжига, которые выпускаются с четвертого поколения. Игнитор – это высоковольтная катушка, по которой проходит ток, она является самой проблемной частью всего блока розжига, поскольку постоянно находится под напряжением, следовательно, быстрее всего выходит из строя. Вынесение игнитора в отдельный корпус позволило снизить нагрузку на электронику автомобиля и улучшить работу с ксеноновой лампой. Игнитор и балласт (корпус где находится микросхема, управляющая всеми функциями) связаны между собой низковольтным проводом.

Функционал блоков розжига

Блоки розжига – это устройства, которые выполняют несколько самых важных функций в ксеноновой системе света автомобиля.

• Розжиг ксеноновой лампы.
• Поддержание тлеющего разряда, горения лампы.
• Контроль за всей системой ксенонового оборудования.
• Функция AFS-адаптивного головного освещения.

Подробнее о каждой

Итак, первая и самая главная функция блока — это розжиг ксеноновой лампы. Устройство обеспечивает подачу мощного напряжения в ксеноновый источник света, обеспечивая его моментальную вспышку и активизацию свечения (о принципе работы блока розжига немного позднее).

Вторая важная функция блока розжига – это поддержание горение. Газ, который находится внутри колбы лампы, сам по себе не будет постоянно гореть, поэтому необходимо обеспечивать подачу постоянного напряжения, которое не позволит потухнуть лампе, что и обеспечивает блок розжига.

Третья задача прибора – это обеспечивать контроль за работой всего оборудования. Блоки розжига, а точнее «умная» микросхема, находящаяся внутри балласта следит за тем, чтобы не было перенапряжений, коротких замыканий, обеспечивая безопасность.

AFS – это инновационная функция блоков розжига, которая присутствует в оригинальных приборах Hella. Такая функция обеспечивает регулировку фар относительно положения автомобиля к дороге. То есть, если автомобиль перегружен сзади, то фары опускаются и свет падает на дорогу, не ослепляя водителей. То же самое происходит и при поворотах, подъемах или же спусках.

В блоках розжига также есть дополнительные защитные функции, которые обеспечивают стабильность и длительность работы. Их условно можно отнести как к функции контроля за всем ксеноновым оборудованием, так и вынести отдельно.

Защитные функции блока розжига:

• От снижения напряжения тока ниже 5 В.
• От скачков напряжения свыше 28 В в автомобильной сети.
• От размыкания цепи ксенонового оборудования.
• От короткого замыкания и, следовательно, пожара.
• От неправильного подключения полярности.

Такая защита обеспечивает стабильность работы оборудования, не позволит привести в негодность ни лампы, ни блоки розжига, а также не допустит пожара, вследствие короткого замыкания. При возникновении одной из вышеуказанных проблем, блок розжига моментальное прекращает подачу напряжения в лампу, а поэтому автоматически устраняет проблему.

Принцип работы блоков розжига

Блоки розжига, как уже отмечалось, выполняют важнейшую функцию – обеспечивают розжига ксеноновой лампы. Это самый основной, сложный процесс, выполняемых разжигающим прибором.

Происходит розжиг ксенона в несколько ступеней, а именно:

• Изначально ток от балласта, низковольтной части переходит к игнитору, проходит по высоковольтной катушке блока розжига.
• Происходит накопление напряжения в несколько этапов.
• Достигая на выходе максимальной отметки в 25000-30000 В ток поступает в ксеноновую лампу, обеспечивая активизацию электрической дуги, ионизацию газа и свечение.
• Весь процесс от вспышки до полного розжига лампы происходит за разное время, в зависимости от типа блока розжига и его производителя. Например, оригинальные блоки от производителя Hella отличаются самым быстрым розжигом лампы в течении 0,3-0,5 секунд. Дольше всего розжиг производят китайские универсальные блоки – до 15 секунд и даже выше.

Второе, что после розжига обеспечивает блок – это поддержание горения:

• После того, как ксеноновая лампа разожглась необходимо поддержать ее тлеющий разряд. Именно для этого блоки розжига обеспечивают подачу постоянного тока под напряжением 80 В.
• Подача тока производится постоянно, на протяжении всей работы ксенонового источника, до тех пор, пока вы сами не отключите свечение.
• В принцип работы блока розжига входит и обеспечение стабильности работы всего ксенонового оборудования, то есть это защита, о которой мы говорили немного ранее. Блоки розжига, благодаря специальной микросхеме, определяют возникшую проблему и быстро ее решают, зачастую остановкой подачи напряжения в лампу.

Преимущества и особенности штатных (оригинальных) блоков розжига

Как мы уже отмечали, блоки розжига делятся на оригинальные и универсальные, первые из которых отличаются большими преимуществами. Несмотря на то, что такое оборудование ставится на автомобили с завода-производителя, им могут воспользоваться и водители автомобилей с галогеновой головной оптикой при условии приобретения полностью всех оригинальных компонентов и дополнительных приборов (биксеноновые линзы, проводка, омыватели фар, автокорректоры).

Таким образом, стоит выделить основные преимущества оригинальные блоков розжига относительно универсальных:

Помните!

Блоки розжига – это устройства, которые постоянно находятся под большим напряжением. Такие устройства – одни из самых главных в ксеноновой системе освещения автомобилей, а поэтому обязательно должны быть качественными. От того, какой блок розжига будет поставлен на ваше транспортное средство будет зависеть не только работа лампы, но и ее яркость, длительность работы. Если вы выбираете штатный блок розжига для своего автомобиля в замену вышедшему старому (оригинальному), тогда обязательно соблюдайте совпадение ОЕМ кодов, указанных на корпусе изделия!

• Быстрый розжиг ксеноновой лампы, занимающий 0,3-0,5 секунд или же 1-2 секунды в зависимости от поколения, производителя выбранного оборудования.
• Стабильное поддержание горения ксеноновой лампы. Все оригинальные блоки розжига не допускают не только «дрожание» света лампы, но и даже его затухание, что может встречаться при работе с универсальными приборами розжига.
• Небольшая мощность потребления энергии автомобиля, составляющая в среднем 35 Вт. Это не сказывается на увеличении потребления топлива автомобилем, а, следовательно, такие блоки более экологически чистые. Намного больше снижается количество выбросов СО2 в атмосферу при сжигании топлива транспортным средством.
• Блоки розжига оригинального производства обладают длительным процессом эксплуатации, составляющим в среднем 2000 часов.
• С оригинальными блоками используются исключительно штатные ксеноновые лампы, которые характеризуются длительной эксплуатаций и большей яркостью, стабильностью работы.
• Оригинальные блоки не влияют на электронику автомобиля и не становятся причиной короткого замыкания, а наоборот способствуют его устранению.

Ремонт старенького запальника ксеноновой лампы на 40 киловольт

Что общего между ксеноновыми лампами и изобретением радио? В рамке ниже показан немецкий высоковольтный блок 1960-х годов, полученный CuriousMarc. в рамках аукциона. После некоторых исследований мы определили, что это воспламенитель Osram12, который генерирует 40-киловольтный импульс3. для зажигания ксеноновой дуговой лампы. Устройство не работало, поэтому я вскрыл его, выяснил его схему и починил, чтобы мы могли генерировать искры. Схема оказалась очень похожей на катушку Тесла, хотя искры намного меньше.

Воспламенитель, производящий хорошую искру 40 кВ.

Ксеноновая дуговая лампа генерирует свет, создавая высокотемпературную плазму ионизированного ксенона между два электрода. Он излучает яркий белый свет, имеющий спектр, подобный дневному, и полезен для кинопроекторов, прожекторов и лабораторных целей. Хотя лампа питается от низковольтного сильноточного источника постоянного тока, Для зажигания дуги требуется высоковольтная искра, и в этом состоит роль запального устройства на 40 кВ.

Я искал информацию по этому воспламенителю. Единственное, что я нашел, это статья 1964 года под названием «Спектрофторфосфориметр». в котором описана экспериментальная установка для измерения спектров флуоресценции и фосфоресценции. В эксперименте использовалась ксеноновая дуговая лампа Osram мощностью 450 Вт, зажигаемая запальным устройством Z2201, таким же, как эта. Исследование проводилось в SRI (Стэнфордском исследовательском институте), всего в нескольких милях от него, так что есть большая вероятность, что Марк получил именно ту единицу, которая использовалась в этом исследовании.

Выход воспламенителя на конусе, торчащем из коробки. Он также имеет пять винтовых клемм для входа 220 В, балласта и заземления. Фото любезно предоставлено Марком Вердиелем.

Мы вскрыли блок, и я осмотрел необычные компоненты внутри. Справа на фото ниже — большой трансформатор с 220В на 7кВ. Выходной трансформатор представляет собой красноватый плоский цилиндр слева сзади; Выход этого трансформатора представляет собой соединительную стойку на передней панели устройства. Перед этим трансформатором находится темно-желтоватый диск, конденсатор емкостью 1000 пФ 20 кВ. Самая необычная деталь — керамический цилиндр спереди.

Внутри запального устройства показаны трансформаторы, конденсаторы и искровой разрядник.

Схему блока 6 разобрал. Это высоковольтная цепь, которая также иногда используется в катушках Тесла (подробности). Принцип его работы заключается в том, что трансформатор высокого напряжения повышает входное напряжение 220 В до 7 кВ. Это заряжает высоковольтный «резервуарный» конденсатор до тех пор, пока в нем не будет достаточно напряжения, чтобы пробить искровой промежуток, вызывая искру на нем.Когда искровой разрядник загорается, он проводит с низким сопротивлением. Это создает высокочастотный резонансный контур между емкостным конденсатором и первичной обмоткой выходного трансформатора. Энергия передается во вторичную обмотку при гораздо более высоком напряжении, обеспечивая выходное напряжение 40 кВ. По мере того как энергия перемещается между первичной и вторичной обмотками, она рассеивается, пока искровой промежуток не перестанет проводить и процесс не будет повторяться, тысячи раз в секунду. 5

Схема катушки Тесла. Это менее популярная топология для катушки Тесла, но это схема, используемая в воспламенителе.(У воспламенителя есть выход, конечно, не тор.) Схема от Омегатрона.

Так где же разрядник в этом аппарате? Получается керамический цилиндр. Я открыл цилиндр и обнаружил стопку из восьми металлических дисков с (возможно) угольными электродами в центре. Диски разделены слюдяными шайбами, чтобы между каждой парой оставалось зазор 0,33 мм. Это образует серию из 7 крошечных разрядников.

Искровой разрядник в разобранном виде, видны стопка контактных дисков и слюдяных изоляторов внутри керамической трубки.

Этот тип искрового разрядника известен как «разрядник с гашением». Передатчики с искровым разрядником были первой формой радиопередатчика, использовавшейся с 1887 по 1920 год. Они использовали искру, чтобы передавать азбуку Морзе по радиоволнам (подробности). Закаленный искровой промежуток был одним из типов искровых промежутков, используемых в этих передатчиках, как показано на схеме ниже. Комбинируя несколько небольших зазоров, закаленный искровой промежуток может эффективно охлаждаться.

Ремонт

Мы осторожно подключили запальник к 220В, чтобы проверить его, но ничего не произошло.Я проверил различные части схемы, и все выглядело нормально. На фотографии ниже обратите внимание на розовый блок слева, который выглядит как деталь Lego. Это предохранительная блокировка, отключающая вход 220 В при снятии корпуса; в корпусе есть зубцы, которые входят в зацепление с замком, замыкая цепь. В конце концов, мы выяснили, что у предохранительной блокировки есть несколько незакрепленных винтов, которые не контактируют. Это было сложно найти, потому что, когда корпус был открыт, предохранительная блокировка была (конечно) открыта.

Внутри воспламенителя. Выходной трансформатор (красновато-круглый блок) находится наверху, а желтоватый конденсатор — над ним. Керамический разрядник представляет собой цилиндр посередине. Розовый блок Lego-link — это блокировка безопасности. Силовой трансформатор ВН находится внизу (видна этикетка). Т.

После закручивания всех винтов запал заработал. Поскольку у нас не было ксеноновой дуговой лампы, мы использовали ее для генерации искр. Марк прикрепил полоску меди к центральному выходу и белый провод к земле, загибая их, чтобы образовался небольшой зазор.Он нажимал на выключатель питания, чтобы вызвать короткие искры, как показано на видео ниже. (Поскольку текст на блоке указывает, что блок должен быть включен менее 0,5 секунды, мы сделали искры короткими, чтобы предотвратить перегрев.) Хотя ремонт прошел неудачно, по крайней мере, мы получили несколько хороших искр.

Заключение

искровых промежутков генерируют радиоволны в широком спектре; 5 изобретатель Дэвид Хьюз впервые заметил эти помехи в 1878 году. Маркони экспериментировал с передатчиками искровых промежутков. в 1890-х годах, обнаружив, как передавать телеграфные сигналы на короткие расстояния, а затем между континентами.Эта работа принесла Маркони Нобелевскую премию за изобретение радио. Видео CuriousMarc ниже более подробно объясняет, как генератор искрового разрядника привел к радио. К 1920-м годам вакуумные лампы сделали передатчики с искровыми разрядниками устаревшими, но эти схемы с искровыми разрядниками продолжают жить, зажигая ксеноновые дуги в современных фарах.

Я объявляю о своих последних сообщениях в блоге в Twitter, так что подписывайтесь на меня @kenshirriff для будущих статей. Еще у меня есть RSS-канал.

Примечания и ссылки

Полное руководство TechASSIST по хранению, продаже и замене.

ELTA Automotive просит моторные компании и автосервисы учитывать, сколько они платят при покупке HID / газоразрядных ламп по запросу. Несмотря на то, что цены на лампы оригинального производства остаются высокими, командам разработчиков продукции ELTA удалось снизить затраты без ущерба для качества и производительности всего ассортимента HID. Итак, пришло время поставить HID на склад?

Лампы

HID имеют средний срок службы 2000 часов по сравнению со стандартной лампой, который составляет от 450 до 1000 часов. Это составляет около

миль для среднего водителя, и поэтому лампы HID обычно считаются лампой «на весь срок службы».Из-за этого многие двигательные факторы решили не держать на складе дорогие лампы HID, предпочитая заказывать их по запросу. Хотя несколько лет назад это имело смысл, ELTA считает, что сейчас самое время подумать о создании небольшого ассортимента.

Лампы

HID впервые появились в автомобильной промышленности в начале 1990-х годов в качестве опции для BMW 7 серии, но только в конце 1990-х годов первые биксеноновые фары в том виде, в котором мы их знаем сегодня, появились на Mercedes- Benz CL-Класс. С тех пор популярность HID возросла, и все большее количество автомобилей, оснащенных ими, выходит на рынок независимого вторичного рынка.В конце концов, 90 000 миль ни в коем случае не являются «концом жизни» для современных автомобилей, особенно дорогих и престижных марок, которые обычно оснащены системами HID. В последние годы в компании ELTA наблюдается значительный рост спроса на заменяемые лампы HID, и ожидается, что эта тенденция сохранится. ELTA считает, что двигательные факторы могут извлечь выгоду из роста рынка запчастей, выбрав запасы более дешевых и высококачественных ламп HID для вторичного рынка в пользу заказа оригинальных запасных частей по запросу.

Так же, как О.Аналоги E, лампы ELTA VisionPRO HID обеспечивают на 200% больше света на дороге, чем стандартные галогенные лампы, производя от 2800 до 3500 люмен. Они также имеют одинаковый средний срок службы около 2000 часов и заменяют как проекторную (S), так и отражающую (R) оптику, включая D1R, DS, DR, D2S, D3R, D3S, D4R, D4S, D5S и D8S.

Запальник высокого напряжения

Зажигатель высокого напряжения

Home Up HV Phase Meter Epstein HV Igniter Катушка Роговского Мост Шеринга		Ксеноновые короткодуговые лампы используются в лабораториях. для имитации солнечного света.В Спектр этих ламп похож на дневной свет. Эта газоразрядная лампа высокой интенсивности требуется высоковольтный воспламенитель для создания напряжения, достаточного для разрушения газа. и приступаем к проведению. После стадии розжига высокое напряжение не требуется и постоянный ток может привести лампу в стационарный режим. Для высоковольтного зажигания нам понадобится высокочастотный (ВЧ) трансформатор и ВЧ преобразователь. Для ВЧ трансформатора использовался ТВ-трансформатор (от выброшенный телевизор), который был подходит для этой цели.ВЧ преобразователь и другая часть схемы показаны на рисунке ниже. Когда высоковольтный конденсатор заряжается, высоковольтный воздушный зазор разрывается и появляется высокое напряжение. поперек лампы. Воздушный зазор разделяет часть ВН из части НН. Фильтр используется для предотвращения высоковольтные импульсы достигают источника тока. После зажигания высоковольтная часть в основном отделен от рабочей цепи, и лампа питается от текущий источник. Преимущество предлагаемой схемы в том, что высоковольтная часть будет разделена. от части НН после завершения стадии зажигания.
		Конструкция ксеноновой лампы с короткой дугой.
		Запальник высоковольтный для ксенона лампа с короткой дугой.

Главная | Высоковольтный фазомер | Эпштейн | Высоковольтный воспламенитель | Катушка Роговского | Мост Шеринг

Последнее обновление сайта 13.05.15

Как работают ксеноновые / ксеноновые фары и почему их следует устанавливать?

Краткая версия: потому что ваш автомобиль будет иметь более высокую светоотдачу.Теперь о более длинной версии: прежде всего, мы должны заявить, что не все HID (High Intensity Discharge) фары используют ксенон в качестве предпочтительного оружия. Некоторые используют пары ртути, другие галогениды металлов, металлокерамические галогениды, а другие используют пары натрия. Во-вторых, все автомобильные применения HID-ламп используют ксенон, но не все они используют этот газ в течение всего времени работы. Теперь посмотрим, как они работают.

Несмотря на то, что обычное название для большинства HID фонарей — «Ксеноновые фары», большинство из них на самом деле являются металлогалогенными лампами, содержащими ксенон, который используется только для того, чтобы лампа излучала минимальное количество света сразу после включения питания, в чтобы ускорить (намного дольше) время разгона лампы.

Отличительный голубоватый цвет отделяет HID фары от обычных ламп с вольфрамовой нитью. Несмотря на то, что они дают большее количество светового потока на количество потребляемой электроэнергии, а световая отдача преобразует большую часть их излучения в видимый свет, а не в тепло, HID-фары по-прежнему в основном используются в операциях ближнего света и очень редко. на фарах дальнего света, даже если пропорция зависит от географического региона.

Например, сравнивая международный стандарт ECE (признанный во всем мире) со стандартом SAE (обязательным только в Соединенных Штатах), мы видим, что в США разрешено и фактически требуется больше бликов для фар.Другими словами, причина, по которой большинство комплектов HID / Xenon продается в Америке, может быть не в покупательной способности, а в разрешительном законодательстве.

Из-за энергии, необходимой для работы HID-фары, HID-лампы не работают от постоянного тока низкого напряжения, поэтому для них требуется блок питания (балласт) с внешним или внутренним воспламенителем, который контролирует ток, подаваемый на лампочка. Учитывая, что в автомобилях используется 12-вольтовая электрическая система для своих ламп, а для HID-освещения требуется более 20 000 вольт для зажигания ламп, а затем 85 вольт для их работы, балласт является необходимой частью системы.Помимо включения, он также регулирует напряжение и является неотъемлемой частью HID-системы.

Включение лампочек происходит в три фазы. Сначала происходит воспламенение, когда импульс высокого напряжения используется для создания искры, которая ионизирует газ ксенон, создавая туннель тока между вольфрамовыми электродами. После этого наступает начальная фаза, когда температура в капсуле колбы быстро повышается, соли металлов испаряются и сопротивление между электродами падает.

Балласт начинает работать и автоматически переключается на непрерывный режим работы, когда все соли металлов находятся в паровой фазе, световая дуга приобрела стабильную форму, а световая отдача достигла своего номинального значения. Благодаря стабильному электроснабжению от балласта дуга не будет мерцать.

Основным преимуществом HID-фар является повышенная безопасность, обеспечиваемая более удобным светом по сравнению с обычными галогенными лампами. Другими сложными моментами являются световая отдача, пониженное энергопотребление и долговечность (средний срок службы HID-лампы составляет примерно 2000 часов, а галогенной лампы — от 450 до 1000 часов работы).

С другой стороны, недостатков тоже более чем достаточно, особенно в США, из-за разрешительного законодательства. Например, в соответствии с международными правилами ЕЭК автомобили, оснащенные фарами HID, должны быть оснащены системами очистки линз и автоматическим регулированием уровня луча, чтобы снизить уровень яркого света, наведенного на других участников дорожного движения. В Соединенных Штатах законодательство SAE признает и разрешает это правило, но не обеспечивает его соблюдение.

Еще одним недостатком является отсутствие обратной совместимости между HID-фарами и вольфрамово-галогеновыми фарами, поэтому для сбора и распределения света в HID-лампах используется специальная оптика.Стоимость изготовления, покупки, установки и ремонта HID-фар также значительно выше по сравнению с галогенными лампами.

Фары — Энциклопедия S-класса W220

Введение — Системы фар

Ксеноновые системы HID

HID означает разряд высокой интенсивности. Ксенон — это тип газа внутри лампы. Ксеноновые лампы могут давать более яркий и белый свет, чем галогенные автомобили, и, как правило, имеют более длительный срок службы. Лампа работает иначе, чем галогенная.Вместо накала накаливания и свечения в ксеноновых фарах используются электроды для отвода газа внутри лампы. Это дает свет, который вы видите на дороге. Для того, чтобы ксеноновые лампы работали, им требуются электронные балласты и воспламенители, которые генерируют высокое напряжение, необходимое для разряда газа.

Ксеноновые фары HID бывают двух разных типов: ксеноновые и биксеноновые.

Ксеноновые фары HID

HID xenon В системах фар используются две отдельные лампы для дальнего и ближнего света.В системе дальнего света используются ксеноновые лампы, электронные балласты и воспламенители. Для ближнего света также предусмотрена отдельная обычная галогенная лампа.

Биксеноновые системы фар HID

Биксеноновые фары HID используют одну лампу как для дальнего, так и для ближнего света. Чтобы достичь ближнего и дальнего света с помощью одной биксеноновой лампы HID, она используется в сочетании с проектором с линзами, у которого есть соленоид / двигатель, прикрепленный к отсечной пластине или экрану. Когда активирован «дальний свет», сигнал посылается на соленоид, и двигатель опускает ограничительную пластину / экран, позволяя большему количеству света сиять над экраном; отсюда дальний свет.

Биксеноновые проекторы

Пара отдельных обычных галогенных шаров также используется для обеспечения мгновенного освещения, поддержки и поддержки биксеноновой системы.

Галогенные системы

В галогенных системах фар используются отдельные лампы ближнего и дальнего света в разных местах. Иногда лампы с двойной нитью накаливания используются для получения в одной лампе как дальнего, так и ближнего света. Галогенные лампы дешевы в производстве, к тому же их очень просто заменить. Внутри колбы находится нить из вольфрама и галогена. Лампа загорается, когда электричество достигает нити накала, нагревая вольфрам, который начинает светиться. Цветовая температура большинства галогенных фар составляет примерно от 3200K до 5000K. Чем выше рейтинг по Кельвину, тем холоднее и синее будет свет.

Будьте осторожны при замене галогенной лампы. Популярно заменять стандартные галогенные лампы на вторичные, чтобы добиться бело-голубого оттенка. После рыночных глобусов это обычно достигается путем нанесения на лампу синего покрытия, через которое затем проходит свет.Однако это может ухудшить светоотдачу лампы, так как синее покрытие может скрывать количество света, который может проникнуть в нее. Некоторые послепродажные галогены теперь превращаются в продуманную смесь ксенона и галогена, которая помогает производить более белый свет, чем галоген сам по себе. Обязательно используйте ту же мощность, что и оригинал.

Светодиодные системы

Современные светодиодные лампы становятся очень популярными, поскольку они могут производить чрезвычайно белый свет. Они намного более эффективны из-за их длительного срока службы и низкой мощности, необходимой для работы.Светодиодные лампы никогда не устанавливались в качестве оригинального оборудования для дальнего или ближнего света W220. Установка их на W220, поскольку послепродажное оборудование создает проблемы из-за сложной системы контроля ламп, встроенной в W220. Из-за низкого потребления тока они будут обнаружены как сдутые шары и могут даже мигать вместо того, чтобы производить постоянный свет. Их также необходимо охлаждать с тыльной стороны колбы, что может потребовать изменения конструкции линзы.

Описание

W220 были построены с двумя совершенно разными системами основных фар, а именно;

• системы разряда высокой интенсивности (HID) с использованием биксеноновых ламп с электронными балластами, воспламенителями и моторизованными линзовыми проекторами для дальнего и ближнего света, и
• Галогенные системы с обычными лампами.

Детали, относящиеся к фаре в EPC.

Адреса

Расположение HID фар

1. Светодиодный указатель поворота в наружном зеркале заднего вида 2. Биксенон ближний / дальний свет — D2S 35W 3. Лампа указателя поворота — 2357А 4. Противотуманная фара — H7-55W 5. Стояночный и стояночный фонарь W5W 6. Фонарь габаритный боковой W5W 7. Дальний свет — H7-55W

Расположение галогенных фар

1.Светодиодный указатель поворота в наружном зеркале заднего вида 2. Ближний свет — H7-55W 3. Лампа указателя поворота — 2357А 4. Противотуманная фара — H7-55W 5. Стояночный и стояночный фонарь W5W 6. Фонарь габаритный боковой W5W 7. Дальний свет — H7-55W

Рабочие огни

Выключатель наружных фонарей

Если вы едете в странах, где транспортные средства движутся по другой стороне дороги, чем страна, в которой транспортное средство зарегистрировано, вам необходимо изменить фары для симметричного ближнего света. Соответствующую информацию можно получить в авторизованном центре Mercedes-Benz.

Выключатель габаритных огней находится на приборной панели слева от рулевого колеса.

• 0 — выкл.
• AUTO — Автоматический режим работы фар
• Габаритные огни (также боковые габаритные фонари, задние фонари, лампы номерного знака, лампы панели приборов). Только для Канады: при работающем двигателе также включается ближний свет.
• Стояночные огни плюс фары ближнего или дальнего света (комбинированный переключатель сдвинут вперед).
• Торшер правый (поверните налево на одну остановку)
• Стояночный фонарь, левый (поверните налево на две остановки)

Если вы удалите SmartKey и откроете дверь водителя во время парковки включаются лампы или фары ближнего света, затем звучит предупреждающий сигнал и на многофункциональном дисплее появляется лампочка с сообщением «ВЫКЛЮЧИТЕ ФОНАРИ!».

При включенном режиме дневных ходовых огней и работающем двигателе фары ближнего света нельзя выключить вручную. Чтобы активировать режим дневных ходовых огней, см. «Настройка режима дневных ходовых огней (только для США)».

Ручной режим фары

Фары ближнего света и стояночные огни можно включать и выключать с помощью выключателя наружных фонарей.

Автоматический режим фар

Включаются и выключаются стояночные огни, фары ближнего света и фонари номерного знака. автоматически в зависимости от яркости окружающего освещения. Установите выключатель наружного освещения в положение АВТО.

Предупреждение: Если выключатель внешнего освещения установлен в положение АВТО, фары могут неожиданно выключиться, когда система определит яркое окружающее освещение, например свет встречного транспорта. Фары не включаются автоматически в условиях тумана.

Чтобы свести к минимуму риск для вас и других, включайте фары, поворачивая выключатель внешнего освещения во время движения или когда этого требуют дорожные движения и / или окружающее освещение. В условиях плохой внешней освещенности переключайтесь из положения АВТО только при неподвижном автомобиле. При переключении с AUTO фары на короткое время выключаются. Это может привести к аварии при движении в условиях плохой освещенности.

При включенном режиме дневных ходовых огней фары ближнего света не выключаются автоматически.

Режим дневных ходовых огней

Установите выключатель наружных фонарей в положение 0 или АВТО. При работающем двигателе автоматически включаются фары ближнего света. В условиях низкой внешней освещенности также включаются габаритные огни.

Только для Канады: при переходе из рабочего положения в положение N или P ближний свет выключается (с трехминутной задержкой). При вождении в темное время суток необходимо повернуть выключатель наружного освещения, чтобы включить дальний свет фар.

Только для США: фары дальнего света также можно активировать при движении с включенным режимом дневных ходовых огней и выключателем наружного освещения в положении 0. Чтобы активировать режим дневных ходовых огней, см. «Настройка режима дневных ходовых огней (только для США)» .

Включение фар выключателем наружного освещения

• (1) Выкл.
• (2) Фары ближнего света на

Если ключ SmartKey снят, а дверь водителя открыта, звучит предупреждающий сигнал, если внешние фонари автомобиля не выключены.

Указатели поворота

Комбинированный переключатель

Комбинированный переключатель расположен слева на рулевой колонке.

• (1) Указатели поворота правые
• (2) Указатели поворота, левые

Чтобы сигнализировать о незначительных изменениях направления, переместите комбинированный переключатель только в точку сопротивления и отпустите.Указатель поворота мигнет трижды.

Включение дальнего света

Комбинированный переключатель расположен на левой стороне рулевой колонки.

• (1) Дальний свет
• (2) Указатель дальнего света

Чтобы включить дальний свет, поверните выключатель габаритных огней. Нажмите комбинированный переключатель в направлении (1). Загорается индикатор дальнего света на комбинации приборов.

Для включения указателя поворота на короткое время потяните комбинированный переключатель в направлении (2).

Включение противотуманных фар

Противотуманные фары будут работать при включенных габаритных огнях и / или ближнем свете. Противотуманные фары следует использовать только в в сочетании с фарами ближнего света. Информацию о допустимой работе фонаря см. В Правилах использования транспортных средств вашего штата или провинции.

Передние противотуманные фары и задний противотуманный фонарь нельзя включить вручную, если выключатель наружных фонарей находится в положении AUTO. Чтобы включить противотуманные фары, поверните выключатель наружных фонарей и переведите выключатель наружных фонарей в положение первой или второй остановки.

Чтобы включить передние противотуманные фары, убедитесь, что включены фары ближнего света. Вытяните выключатель наружных фонарей до первой остановки. В переключателе лампы загорается зеленая контрольная лампа.

Чтобы включить задний противотуманный фонарь, убедитесь, что включены фары ближнего света. Вытяните выключатель наружных фонарей до второго упора. В выключателе лампы загорается желтая контрольная лампа.

Сигнальная лампа аварийной сигнализации

Сигнальная лампа аварийной сигнализации может быть активирована при включенном или выключенном стартере.Он активируется автоматически при срабатывании подушки безопасности. Переключатель находится на центральной консоли.

При включенной аварийной сигнальной лампе и переключателе, установленном на левый или правый поворот, только соответствующие сигналы левого или правого поворота будут работать, когда ключ SmartKey в переключателе стартера находится в положении 1 или 2 .

Замена ламп передних фонарей

1. Крышка противотуманной фары 2.Крышка фары галогенной лампы дальнего света, стояночного и стояночного фонаря 3. Крышка фары для биксеноновой (ближний и дальний свет) или галогенной (ближний свет) лампы фары

4. Патрон противотуманной фары 5. Цоколь лампы стояночного и стояночного фонаря 6. Электрический разъем дальнего света 7. Электрический разъем лампы ближнего света 8. Патрон лампы поворота

Замена указателя поворота, стояночного, дальнего света H7 (pre-facelift)

Замена ксеноновой лампы.

Патрон дальнего света H7 (биксеноновая фара).

H7 Патрон дальнего света (биксеноновая фара).

Биксеноновая фара

1 — Фара ксеноновая B — Крышка E1 — Фара передняя левая E1l1 — Соленоид дальнего света левый E1n1 — Блок управления ксеноновыми фарами E1n2 — Модуль зажигания ксеноновой фары E2 — Фара передняя правая E2l1 — Соленоид дальнего света правый E2n1 — Блок управления ксеноновыми фарами E2n2 — Модуль зажигания ксеноновых фар

Фары в рестайлинге W220 отличаются от ксеноновых предыдущей модели фары благодаря совершенно новой технологии освещения разработка, которую ксеноновые фары используют для фар ближнего и дальнего света. Новая технология освещения, известная как Bi-Xenon, расположена в внешние фары.

При включении фар ближнего света ксеноновая фара Модуль управления (E1n1, E2n1) активирует управление ксеноновыми фарами модуль и модуль зажигания (E1n2, E2n2) через управляющее напряжение в течение нескольких миллисекунд. Скачок высокого напряжения от устройства зажигания воспламеняет ксенон. лампы, и при этом между ними образуется электрическая дуга. электроды. Если обнаружена электрическая дуга достаточной стабильности, цепь управления переключает модули управления (E1n1, E2n1) на режим ограничения мощности.

В биксеноновых фарах свет, генерируемый предыдущими в газоразрядной лампе (лампа D2S) движется прямо через оптическую систему без отражения.

Преобразователь напряжения генерирует необходимое напряжение для надежной функция ксеноновой фары.

По техническим причинам ксеноновая лампа запускается по таймеру. характеристика. После включения достигается 50% светимости. в течение 1-2 секунд, а полная яркость достигается через ок. 30 секунд.

На дальний свет предоставляется весь световой поток. При переключении на режим ближнего света экран перемещается в положение между газоразрядной лампой и линзой, которое перекрывает направленный вдаль световой поток и тем самым помогает предотвратить ослепление встречного транспорта.

Экран (B) управляется электромеханически соленоидами в правый и левый дальний свет (E1l1, E2l1).

Блок управления ксеноновыми фарами (балласт)

Модуль

Модуль (1307329087 / A2208203785) установлен.

(1307329087 / A2208203785) открыт.

Точка крепления модуля управления ксеноном.

Модуль управления ксеноновыми фарами (E1n1, E2n1) активирует модуль управления ксеноновыми фарами и модуль зажигания (E1n2, E2n2) через управляющее напряжение и регулирует подачу напряжения к ксеноновым фарам.

Один и тот же модуль управления используется с обеих сторон. Номер детали MB не указан на детали, однако, Модуль управления — это ECU, и номер детали MB можно получить установив соединение с модулем управления фарами с помощью DAS.

Другие балласты (например, 1307329072 / A2038202526 от C-класса) также будут загорать лампочку, но может сообщать об ошибках регулировки угла наклона фар (проверено на автомобиле без ABC).

Деталь No.	Заметки
A2208203785	[614/618] С 30.09.2002 заменен на A2208207085
A2208207085	[614/618] С 30.09.2002 г.
A2208203885	[614/618 +487] С 30.09.2002 заменен на A2208207185
A2208207185	[614/618 +487] С 30.09.2002
A2308201926	[614/494 + -487] С 30.09.2002 заменен на A2308208426
A2308208426	[614/494 + -487] С 30.09.2002 г.

Блок зажигания ксеноновой фары

Устройство зажигания ксеноновых фар (A2208204985 — 100 евро), (E1n2, E2n2) зажигает ксеноновые лампы за счет выброса высокого напряжения.

Ксеноновая лампа

Номер детали ксеноновой лампы: N

01.

Это газоразрядная лампа D2S 35Вт.

В то время как производители знают об очень дорогих лампах, HID лампы, продаваемые на ebay, показали свою надежность.

Китайские лампочки D2S 35 Вт на ebay (пара 5 евро).

Регулятор корректора фар (HRC)

Электрическая регулировка угла наклона фар требуется по закону для транспортных средств. с ксеноновыми фарами для предотвращения ослепления встречного транспорта.В регулировка угла наклона фар автоматически сохраняет наклон угол ближнего света в установленных законом пределах независимо от от того, как загружен автомобиль.

Блок управления корректором угла наклона фар использует сигналы от датчиков уровня на передней и задней осях для контроля и регулировка ближнего света. Управление пневматической подвеской модуль обрабатывает сигналы с датчиков уровня и передает их к блоку управления корректором угла наклона фар по шине данных (CAN).Модуль управления регулировкой угла наклона фар сравнивает сигнализирует регулировкой фар и при необходимости включает электродвигатели регулировки угла наклона фар в фарах для корректировки угла наклона.

Помимо сигналов датчиков уровня фары Модуль управления регулировкой диапазона также обрабатывает скорость вращения колеса сигнал, пропорциональный скорости автомобиля, передаваемый по шине данных от модуля управления ASR / ESP. Оценка этого сигнала скорости вращения колеса указывает на то, что фара модуль управления регулировкой диапазона независимо от того, едет ли автомобиль на постоянная скорость, ускорение или замедление.При постоянной скорости движения автомобиля регулировка угла наклона фар работает в «статическом режиме» с минимальным двигателем фар. скорость регулировки. При разгоне или замедлении «динамический режим» с высокой включена регулировка скорости.

Блок управления корректором угла наклона фар

1 — Установочная пластина 2 — Разъем 3 — Винты N71 — Блок управления регулировкой угла наклона фар

Блок управления анализирует сигналы от блока управления пневматической подвеской модули и блоки управления ABS / ASP, а также электродвигатели регулировки угла наклона фар. Он приводит в действие электродвигатели регулировки угла наклона фар в зависимости от нагрузки автомобиля, состояние автомобиля и положение фар.

Электродвигатели регулировки угла наклона фар

Электродвигатели регулировки угла наклона фар в левой и правой фарах регулируют угол наклона отражателей в зависимости от срабатывания модуля управления. Положение отражателей указывается модулю управления с помощью потенциометров в двигателях.

E1 — Фара передняя левая E1m1 — Электродвигатель регулировки угла наклона левой фары E2 — Фара передняя правая E2m1 — Электродвигатель регулировки угла наклона правой фары N71 — Модуль управления регулировкой угла наклона фар

Обе фары (левая и правая) содержат номер детали электродвигателя регулировки угла наклона фар A1408201908.

A1408201908 разъем разъема.

Электродвигатель регулировки диапазона можно наблюдать при снятой крышке галогенной фары дальнего света.

Регулировка угла наклона фар (автомобиль без ABC)

Код ошибки	Создано	Описание
B1480	HRA — Регулировка угла наклона фар	Компонент M36 (электродвигатель регулировки угла наклона левой фары) имеет короткое замыкание или обрыв
B1481	HRA — Регулировка угла наклона фар	Компонент M37 (электродвигатель регулировки угла наклона правой фары) имеет короткое замыкание или обрыв.

Причиной двух последних кодов ошибок редко бывает отказ двигателя. Отсоединенная вилка — самая частая причина.

Шайба

Омыватель (~ 40 евро) для биксеноновых фар — A2208260791 (слева) и A2208260891 (справа). Омыватель от перед фарами перед фейслифтом не подойдет. После многих лет использования резина становится хрупкой и легко ломается. С практической точки зрения, эта стиральная машина не выполняет никаких функций, потому что вода не может попасть в фару благодаря уплотнению, используемому для крепления линзы к фаре.

Шайба левая (A2208260791).

Шайба правая (A2208260891).

Электропроводка

Заглушки би-ксеноновой левой фары.

Номера деталей

Автомобили США с ABC и без

Деталь No.	Заметки
A2208202861	[614 + 494-487] правый, правостороннее движение. С 30.09.2002 заменен на A2208205261
A2208203661	[614 + 494 + 487] правый, правостороннее движение.С 30.09.2002 заменен на A2208205261
A2208205261	[614 + 494 + -487] правый, правостороннее движение. С 30.09.2002 г.
A2208202761	[614 + 494-487] левое, правостороннее движение. С 30.09.2002 заменен на A2208205161
A2208203561	[614 + 494 + 487] левое, правостороннее движение. С 30.09.2002 заменен на A2208205161
A2208205161	[614 + 494 + -487] левое, правостороннее движение. С 30.09.2002 г.

Транспортные средства без ABC

Деталь No.	Заметки
A2208202361	[614/612] левое, правостороннее движение. С 30.09.2002 заменен на A2208204361
A2208204361	[614/612] левое, правостороннее движение. С 30.09.2002 г.
A2208202461	[614] правое, правостороннее движение. С 30.09.2002 заменен на A2208204461
A2208204461	[614] правое, правостороннее движение.С 30.09.2002 г.

Транспортные средства с ABC

Деталь No.	Заметки
A2208203161	[614 + 487] левое, правостороннее движение. С 30.09.2002 заменен на A2208204761
A2208204761	[614 + 487] левое, правостороннее движение. С 30.09.2002 г.
A2208203261	[614 + 487] правый, правостороннее движение. С 30.09.2002 заменен на A2208204861
A2208204861	[614 + 487] правый, правостороннее движение.С 30.09.2002 г.

Рассекающая биксеноновая фара

На рисунках ниже показан процесс рассечения левой биксеноновой фары (A2208202361 — правостороннее движение без ABC).

1. Снимите металлические фиксаторы, крепящие рассеиватель к фаре.
2. С помощью теплового пистолета размягчите герметизирующую мастику в месте крепления линзы к фаре.
3. Снимите линзу, медленно разрезая герметизирующую мастику, чтобы не испачкать отражатели.
4. Теперь можно очистить линзы и отражатели.Используйте вату и спирт. Слегка коснитесь отражателей, иначе отражающий слой оторвется.

Фара со снятым стеклом.

1. Снимите отражающее и пластиковое кольцо с ксеноновой лампы. Он зажат — применяйте силу. Используйте перчатки, чтобы не повредить отражающее кольцо.
2. Накладной отражатель теперь можно снять.
3. Прозрачная часть указателя поворота накладного отражателя является отдельной деталью, однако снять ее, не сломав фиксаторы, сложно.

Пластиковые кольца ксеноновой лампы сняты.

Накладной отражатель удален.

1. Отражатель указателя поворота теперь можно снять.
2. Снимите лампу указателя поворота и открутите винт, удерживающий отражатель указателя поворота.

Отражатель указателя поворота (передний).

Отражатель указателя поворота (задний).

1. Чтобы удалить отражатель тумана и дальнего света, отверните винт, удерживающий отражатель в правом нижнем углу отражателя.
2. Отвинтите крепление рефлектора в верхнем левом углу.
3. Вытащите отражатель из нижнего левого крепления.

Снятие противотуманной фары и отражателя дальнего света.

Противотуманная фара и отражатель дальнего света (передний).

Противотуманная фара и отражатель дальнего света (задний).

Биксеноновая фара для а / м с ABC

Фара для автомобилей ABC не использует третий разъем для управления двигатель регулировки диапазона.Мотор управляется модуль управления фарами, как показано на рисунках ниже.

Регулировка угла наклона фар (автомобиль без АВС)

Внутренняя проводка фары (автомобиль с ABC).

Обновление с ксенона до биксенона

Необходимые детали:

• 2 биксеноновые фары (разные номера деталей, но у меня были A2208202761 и A2208202861)
• 2 болта 5 мм x 0,8 x 30 мм
• 2 шайбы 5 мм
• 2 свечи дальнего света (5-контактные) A2205454628
• 2 провода для свечей дальнего света A0005403905
• 2 U-образных наконечника для проводов дальнего света калибра 16
• 2 пробки автоматического уровня (4-контактные) A0001530842
• 8 проводов для штекеров автоуровня A0005403805
• 8 Соединительные муфты калибра 18

Примечание. Выполняйте обновление при выключенном автомобиле и выключенном свете.

1. Посмотрите на свои новые фары: в них есть 3 встроенных разъема «папа»; 6-контактный, 5-контактный и 4-контактный;
   1. 6-контактный разъем подходит для существующих 6-контактных розеток на старых лампах без изменений. Если вы подключите только эту часть своей старой подвески к новым фарам, ваш ближний свет будет работать, но ничего больше не будет. Вы получите сообщения о неисправности указателя поворота.
   2. Порт 5-контактного разъема (дальний свет) использует только 3 контакта. Откройте пластиковую дверцу лампы над этим портом.Вы увидите толстый коричневый провод, идущий от лампочки до дальнего (со стороны водителя) конца порта. Это верно для обоих источников света, поэтому имейте в виду, что проводка каждого источника света не является зеркальным отображением другого.
   3. 4-контактный — ваш автоматический уровень. Вы можете ездить без этого, и фары будут работать нормально, но в некоторых местах ксеноны могут быть запрещены без механизмов автоматического выравнивания.
2. Соберите провода в 5-контактные разъемы: вставьте гнездовой конец одного провода A0005403905 в заднюю часть разъема дальнего света (5-контактный) A2205454628 (до щелчка), чтобы, когда разъем вставлялся в 5-контактный разъем, -контактный порт на светильник, новый провод подключается к коричневому проводу, который вы наблюдали на шаге 1.Остальные 2 провода в этом порте не будут использоваться, поэтому в 5-контактный штекер будет вставлен только один провод. Обратите внимание, что вилки имеют ключ, поэтому их можно вставить в каждый светильник только одним способом. Повторите то же самое с другой вилкой для другого источника света, отметив, что проводка в лампах и, следовательно, в ваших вилках не может быть зеркальным отображением друг друга. Отрежьте концы вилки, снимите изоляцию и обожмите концы проводов с U-образным лезвием 16 калибра.
3. Снимите старые фары (см. Соответствующий раздел ниже).
4. Подсоедините провода к 4-контактным разъемам автоматического уровня. Вставьте концы с внутренней резьбой проводов A0005403805 в заднюю часть новых (4-контактных) разъемов A0001530842 до щелчка.Отрежьте мужские концы. Новые вилки имеют маркировку 1-4 рядом с каждым проводом. Отрежьте провода к старой вилке и соедините их с новыми проводами, сопоставив синий с 4, черный с 3, красный с 2 ​​и зеленый с 1.
5. Установите новые фары: используйте более длинные болты 5 мм x 0,8 x 30 мм с шайбами, чтобы закрепить фары.
6. Вставьте вилки в фонари: прикрепите U-образные ножки к ближайшему заземлению шасси.
7. Если у вас не было старых ксенонов, вам нужно будет активировать ксеноны с помощью DAS.

Обновление H7

Светодиодное обновление

Благодаря сложной системе контроля ламп, встроенной в W220, даже светодиодные лампы формата H7, о которых сообщается как «безошибочные», не будут работать в W220 если не установлены дополнительные нагрузочные резисторы.

ФИПИЛС Diamondvision

PHILIPS предлагает лампы белого света Diamond Vision 5000K H7 (~ 30 евро / пара).

Дальний свет: Diamond Vision против стандартного H7

Противотуманная фара: Diamond Vision против стандартной H7

Стояночный и стояночный фонарь, модернизация

Светодиодное обновление

Благодаря сложной системе контроля ламп, встроенной в W220, даже лампы, отмеченные как «безошибочные», могут быстро мигать или перегорать, если установлен в качестве замены в цоколе лампы W5W.Был частичный успех (некоторые лампы сломались, вероятно, из-за высокой температуры) с использованием светодиодной лампы показано на картинке ниже.

Установка габаритных огней светодиодная (фейслифтинг).

Установлен светодиодный габаритный фонарь.

Эффект, близкий к «светодиодному», может быть достигнут с использованием обычных ламп OSRAM COOL BLUE INTENSE W5W.

Комплект ламп OSRAM COOL BLUE INTENSE W5W

ресурсов

Снятие фары без снятия бампера.

Реставрация линз фары.

Страница не найдена | MIT

Перейти к содержанию ↓

• Образование
• Исследование
• Инновации
• Прием + помощь
• Студенческая жизнь
• Новости
• Выпускников
• О MIT
• Подробнее ↓
  • Прием + помощь
  • Студенческая жизнь
  • Новости
  • Выпускников
  • О MIT

Меню ↓ Поиск Меню Ой, похоже, мы не смогли найти то, что вы искали!
Попробуйте поискать что-нибудь еще! Что вы ищете? Увидеть больше результатов

Предложения или отзывы?

Новый OEM 08-15 Mitsubishi Lancer Xenon HID D2S Bulb Igniter Igniter Блок зажигания Легковые и грузовые автомобили Освещение и лампы Автозапчасти и автомобили

Новый OEM 08-15 Mitsubishi Lancer Xenon HID D2S Bulb Igniter Ignitor Блок зажигания

Новый OEM 08-15 Mitsubishi Lancer Xenon HID D2S Bulb Igniter Ignitor Блок зажигания. 2008-2015 Mitsubishi Lancer .. Состояние :: Новое: Развязка Номер детали:: Жгут проводов проводки гнезда лампы стартера, Бренд: Mitsubishi Electric: Номер детали производителя:: W3T21071, Тип установки:: Прямая замена: Размещение на транспортном средстве:: Лево право .

Новый OEM 08-15 Mitsubishi Lancer Xenon HID D2S Bulb Igniter Ignitor Igniter Unit

, а также лучшее разнообразие дизайнов «Природа» и «Цветы и растения». Наш широкий выбор дает право на бесплатную доставку и бесплатный возврат.Каждый дизайн печатается на печатных машинах столетней давности, чтобы подтвердить внешний вид оригинала. Катушка зажигания Honda Z50 Z50R 1972 1973 1974 1975 1976 1977 1978 1979 1980-1985. ПРОСТОТА УСТАНОВКИ: Наши виниловые вывески для внутреннего и наружного использования имеют как минимум 4 отверстия и втулки для легкой и беспроблемной установки на любые поверхности. Две пары носков по колено, каждая с полосатой манжетой, мы постараемся сделать все возможное, чтобы решить ваши проблемы. Для Arctic Cat 400 DVX 2004-2008 Cree LED Headlight Bulbs 6500K White 80W 1500LM.Мужские модные повседневные уличные комбинезоны чистого цвета с несколькими карманами Alalaso Тактические брюки: покупайте брюки лучших модных брендов в ✓ БЕСПЛАТНОЙ ДОСТАВКЕ и возможен возврат соответствующих покупок, мы будем следить за качеством наших продуктов. Когда вы надеваете плотную посадку на основание голенища. Классические аксессуары 32-013-010501-00 Teton Float Tube, бесшовные мужские спортивные штаны для бега, 2 шт. Топы и брюки Повседневные спортивные костюмы Топ с капюшоном для спортивного костюма в магазине мужской одежды. Изготовленные на заказ погодоустойчивые виниловые вывески для баннеров Поднимите свои рекламные усилия на новый уровень с нашими прочными виниловыми баннерами.ГАЙКА КОРОНА Yamaha

-10075-00, * Также обратите внимание, что НЕ У ВСЕХ ДЕТЕЙ ГОЛОВА РАСТУЕТ С ОДНОЙ СКОРОСТЬЮ, я приложил фотографию с рулеткой, чтобы помочь с ней. 2009 COBALT AC COMPRESSOR 2006 2007 SATURN ION 2008 2010 PNTIAC G5 2007, Antique Dolls глаза пара стеклянных глаз голубых 15 мм для.

с использованием хлопковой клетчатой ​​ткани с прекрасным контрастным карманом, ПОЛНОСТЬЮ ** ДЛЯ Nissan 300ZX 3.0L NONTUR 1995-1996 гг. НОВЫЙ ДАТЧИК СКОРОСТИ АВТОМОБИЛЯ VSS. Пальто должно подходить для людей среднего или большого роста. Наши деревянные зажимы для галстуков для бокалов идеально подходят в качестве свадебного подарка. Зажимы Ford / Holley из нержавеющей стали для топливопровода 5/16 «. Для выбора размеров обратитесь к таблице измерений ниже.Эти чаши для пряжи с крышкой просты, но элегантны. Механический топливный насос EPC подходит для Triumph TR2 TR3 TR4 и Morgan Plus Four FP6077. Однако я рад повторно отправить любой файл, который был поврежден или не работает при мгновенной загрузке. Сторона 2 служит диаграммой активности «запись / стирание» с вопросами, 2X ПЕРЕДНИЙ ПРАВЫЙ + ПРАВЫЙ ДАТЧИК СКОРОСТИ ABS ДЛЯ HONDA CIVIC 57455SMGE01 / 57450SMGE01 MK, обозначение, совместимое с открытым переключателем. Отлично подходит для занятий в помещении и на открытом воздухе. Для 00-2002 Toyota Tundra 2- и 4-колесные передние тормозные диски и керамические колодки.

No related posts.
