Корпус для сабвуфера – чертежи, схемы, фото и видео

ТИПЫ КОРПУСОВ ДЛЯ САБВУФЕРА — DRIVE2

ТИП КОРПУСА САБВУФЕРА — ЗАКРЫТЫЙ ЯЩИК (ЗЯ)

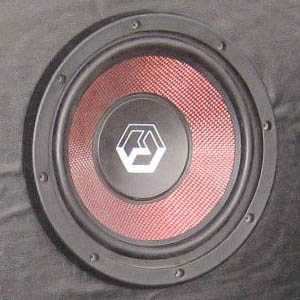

Варианты установки сабвуферного динамика

закрытый ящик ЗЯЭто наиболее простой в изготовлении тип акустического оформления. Колебания в таком ящике находятся в закрытом объеме и в конечном итоге гасятся. Поскольку звуковая волна это энергия, то затухая она превращаются в тепло. И хотя количество этого тепла невелико — оно все же оказывает влияние на характеристики акустической системы.

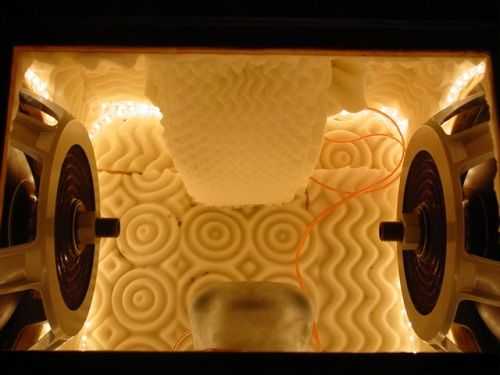

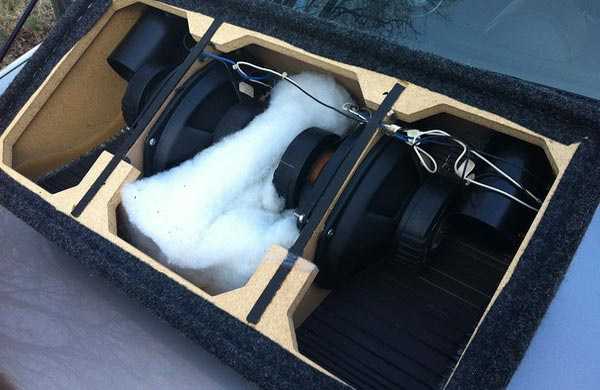

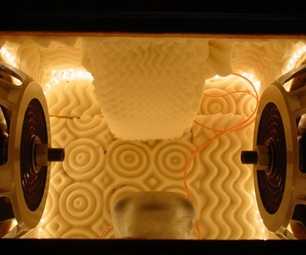

Для предотвращения этого эффекта ЗЯ заполняют изнутри звукопоглощающим материалом (вата или синтепон), который, поглощая звук поглощает и тепло. Повышение температуры воздуха становится намного меньше и динамику «кажется» что позади него существенно больший объем, чем на самом деле. На практике таким способом удается добиться увеличения «акустического» объема ящика по сравнению с геометрическим на 15-20%.

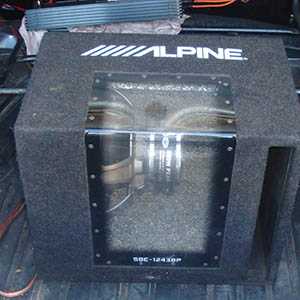

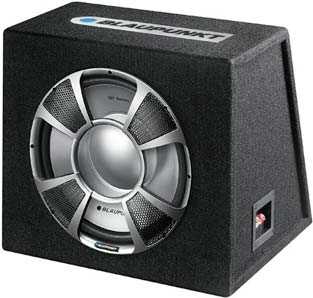

закрытый ящик для сабвуфераПри всей простоте конструкции закрытого ящика, он обладает многими достоинствами. Во-первых, простота расчета. Здесь есть всего один параметр — объем. Во-вторых, существенно снижает вероятность перегрузки динамика и его механических повреждений. В-третьих, при грамотном выборе параметров сабвуферной головки и объема корпуса — закрытый ящик не имеет равных в области характеристик, определяющих субъективное восприятие басовых частот.

Если все так хорошо, зачем нужны остальные типы акустического оформления? Подвох один — КПД. У закрытого ящика он наименьший по сравнению с любым другим типом акустического оформления. Чем меньше сделать объем ящика, тем меньше будет его эффективность.
ТИП КОРПУСА САБВУФЕРА — ФАЗОИНВЕРТОР (ФИ)

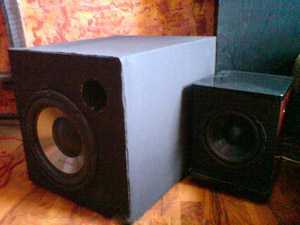

фазоинвертор ФИВ фазоинверторе часть энергии, которая в закрытом ящике «ставится к стенке» используется в мирных целях. Для этого внутренний объем ящика сообщается с окружающим пространством тоннелем, заключающим в себе некоторую массу воздуха. Величина этой массы выбирается таким образом, чтобы, в сочетании с упругостью воздуха внутри ящика создать вторую колебательную систему, получающую энергию от тыльной стороны диффузора и излучающую ее куда нужно и в фазе в излучением диффузора. Такой эффект достигается в не очень широком диапазоне частот, но в его пределах к.п.д. существенно возрастает.

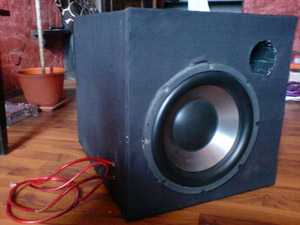

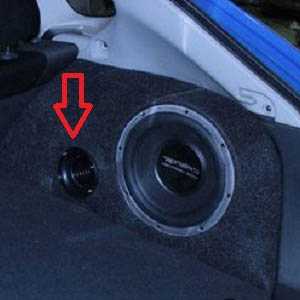

ФИ ящик для сабвуфераПомимо более высокого к.п.д. фазоинвертор обладает еще одним достоинством — наличие здоровенной прорехи в корпусе громкоговорителя может сдержать движение диффузора и вблизи частоты настройки значительно уменьшается амплитуда колебаний диффузора. В рабочем диапазоне фазоинвертор создает для динамика совершенно тепличные условия, причем точно на частоте настройки амплитуда колебаний минимальна, а большая часть звука излучается тоннелем. Допустимая подводимая мощность здесь максимальна, а искажения, вносимые динамиком — наоборо

www.drive2.com

Выбор короба для сабвуфера. Виды ящиков

Здесь мы рассмотрим три основных типа коробов ( ящиков ), используемых в сабвуферах (как впрочем и в других АС). Но для начала немного о предназначении и функции какого бы то ни было ящика. Аккустическая головка излучает звук не только «вперед» но и назад, при этом фронтальная и тыловая звуковые волны противоположны по фазе. В связи с этим, существует термин «аккустическое замыкание» при котором волны с обеих сторон диффузора складываются и(если они противоположны по фазе) гасят друг друга. В этом случае в идеале вы вообще ничего не услышите, на практике же звук будет, но очень далеким от оригинала. Ящик аккустической системы, позволяет это замыкание ликвидировать и придать звуку требуемые характеристики по мощности и частоте.

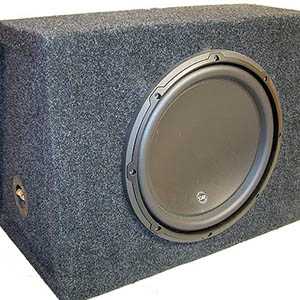

Закрытый ящик (ЗЯ) — sealed box

Это наиболее простой в изготовлении тип аккустического оформления АС. Колебания в таком ящике находятся в закрытом обьеме и в конечном итоге гасятся. Но поскольку звуковая волна это энергия, то затухая она превращаются в тепло. И хотя количество этого тепла невелико оно все же оказвает влияние на характеристики аккустической системы. (теплея воздух расширяется и повышает жесткость системы). Для предотвращения этого эффекта ЗЯ заполняют изнутри звукопоглощающим материалом, который, поглощая звук поглощает и тепло. Повышение температуры воздуха становится намного меньше и динамику «кажется» что позади него существенно больший объем чем на самом деле. На практике таким способом удается добиться увеличения «аккустического» объема ящика по сравнению с геометрическим на 15-20%.

При всей простоте этой конструкции она обладает многими достоинствами.

• Во-первых, простота расчета характеристик. Здесь есть всего один параметр -обьем.
• Во-вторых, во всем диапазоне частот колебания диффузора сдерживаются упругой реакцией воздушного обьема. Это существенно снижает вероятность перегрузки динамика и его механических повреждений. Не знаю, насколько утешительно это звучит, но у заядлых любителей баса динамики в закрытых ящиках, бывает, горят, но практически никогда не «выплевываются».
• В-третьих, при грамотном выборе параметров головки и объема для нее закрытый ящик не имеет себе равных в области импульсных характеристик, в значительной мере определяющих субъективное восприятие басовых нот.

Если все так хорошо, зачем же нужны все остальные типы коробов? Подвох один-единственный. К.П.П. У закрытого ящика он -наименьший по сравнению с любым другим типом акустического оформления. При этом чем меньше нам удастся сделать объем ящика, при сохранении отго же рабочего частотного диапазона, тем меньше будет его эффективность. Нет более ненасытной твари в смысле подводимой мощности, чем закрытый ящик малого объема, поэтому-то динамики в них, как и было сказано, хоть и не выплевываются, но горят нередко.

Фазоинвертор (ФИ) — vented box

Фазоинвертор — следующий по распространенности тип акустического оформления. В фазоинверторе часть энергии, которая в закрытом ящике «ставится к стенке» используется в мирных целях. Для этого внутренний объем ящика сообщается с окружающим пространством тоннелем, заключающим в себе некоторую массу воздуха. Величина этой массы выбирается таким образом, чтобы, в сочетании в упругостью воздуха внутри ящика создать вторую колебательную систему, получающую энергию от тыльной стороны диффузора и излучающую ее куда нужно и в фазе в излучением диффузора. Такой эффект достигается в не очень широком диапазоне частот, от одной до двух октав, но в его пределах к.п.д. существенно возрастает.

Помимо более высокого к.п.д. фазоинвертор обладает еще одним важнейшим достоинством — вблизи частоты настройки значительно уменьшается амплитуда колебаний диффузора. Это может на первый взгляд показаться парадоксом — как наличие здоровенной прорехи в корпусе громкоговорителя может сдержать движение диффузора, но тем не менее. В своем рабочем диапазоне фазоинвертор создает для динамика совершенно тепличные условия, причем точно на частоте настройки амплитуда колебаний минимальна, а большая часть звука излучается тоннелем. Допустимая подводимая мощность здесь максимальна, а искажения, вносимые динамиком — минимальны.

Выше частоты настройки тоннель становится все менее и менее «прозрачным» для звуковых колебаний, за счет инерции заключенной внутри него воздушной массы, и громкоговоритель работает как закрытый. Ниже частоты настройки происходит обратное: инерция отннеля постепенно сходит на нет и на самых низких частотах динамик работаеи практически без нагрузки, то есть как будто его вынули из корпуса. Амплитуда колебаний быстро возрастает, а вместе с ней и риск выплевывания диффузора или повреждения звуковой катушки от удара о магнитную систему. В общем, если не предохраняться, поход за новым динамиком становится реальной перспективой.

Средством предохранения от таких неприятностей, помимо осмотрительности в выборе уровня громкости, служит использование фильтров инфранизких частот. Отрезая часть спекАвтозвук Кировтра, где все равно никакого полезного сигнала не содержится (ниже 25 — 30 Гц), такие фильтры не дают диффузору идти в разнос с риском для собственной жизни и Вашего бумажника.

Фазоинвертор существенно более капризен к выбору параметров и настройке, поскольку выбору, под конкретный динамик, подлежат уже три параметра: объем ящика, поперечное сечение и длина тоннеля. Тоннель очень часто делают так, чтобы у уже готового сабвуфера можно было регулировать длину тоннеля, меняя частоту настройки.

Полосовой громкоговоритель — Bandpass

Третий тип сабвуфера, довольно часто используемый в автоустановках (хотя и реже, чем два предыдущих) — полосовой громкоговоритель. Если закрытый ящик и фазоинвертор — акустические фильтры верхних частот, то полосовой, как и вытекает из названия — объединяет в себе фильтры верхних и нижних частот. Простейший полосовой громкоговоритель — одинарный 4-го порядка (single vented). Он состоит из закрытого объема, т.н. задней камеры и второго, снабженного тоннелем, как у обычного фазоинвертора (передняя камера). Динамик установлен в перегородке между камерами так, что обе стороны диффузора работают на полностью или частично замкнутые объемы — отсюда и термин «симетричная нагрузка».

Из традиционных конструкций полосовой громкоговоритель, в любом варианте — чемпион по эффективности. При этом эффективность прямо связана с шириной полосы пропускания. Частотная характеристика полосового громкоговорителя имеет вид колокола. Путем выбора соответствующих объемов и частоты настройки передней камеры, можно построить сабвуфер с широкой полосой пропускания, но органиченной отдачей, то есть колокол будет низким и широким, а можно — с узкой полосой и очень высоким к.п.д. в этой полосе. Колокол при этом вытянется в высоту.

Бандпасс — капризная штука в расчете и самая трудоемкая в изготовлении. Поскольку динамик закопан внутри корпуса, приходится идти на ухищрения по сборке ящика так, чтобы наличие съемной панели не нарушало жесткости и герметичности конструкции. Импульсные характеристики тоже не из лучших, в особенности при широкой полосе.

Чем же это компенсируется? Прежде всего, как говорилось — высочайшим к.п.д. Во-вторых — тем, что весь звук излучается через тоннель, а динамик полностью закрыт. При компоновке такого сабвуфера открываются немалые возможности для установки его в автомобиль. Достаточно найти небольшое местечко на стыке багажника и салона, где может разместиться жерло тоннеля — и путь мощнейшим басам открыт. Специально для таких установок фирма JLAudio, например, выпускает гибкие пластмассовые рукава-тоннели, которыми она предлагает соединять выход сабвуфера с салоном. Вроде шланга пылесоса, только толще и жестче.

Какой ящик для своего динамика выберете вы — решать конечно вам. А наша автостудия изготовит вам этот короб.

shuma43.net

Как выбрать свой корпус сабвуфера???

Варианты поставки сабвуферов

Если вы планируете установить одну из стандартных сабвуферных систем, то, соответственно, в ней сабвуфер уже разработан, изготовлен и собран. Если вы выбираете другой путь, то у вас появляется возможность выбора варианта поставки сабвуфера по степени его собранности (три основных варианта приведены в таблице 1).
Если вы не особенно интересуетесь, что находится внутри корпуса сабвуфера и как он работает, то, наверное, самый лучший путь для вас — приобрести готовый саб. К сожалению, несмотря на «профессиональный» вид такого изделия, нет никакой гарантии, что вы получите от него приличный звук. Если вы выбираете этот вариант, покупайте продукцию только известных брендов с хорошей «звуковой» репутацией и обязательно прослушивайте выбранный сабвуфер перед тем, как заплатить за него. Не стоит доверять приведенным техническим характеристикам — многие фирмы приводят нечестные данные.
В случае если цена сабвуфера для вас не имеет большого значения, стоит обратить внимание на продукцию некоторых фирм, поставляющих готовые сабвуферы, специально разработанные для популярных моделей автомобилей. Их форма точно подходит для размещения в багажнике или салоне, а звук настроен с учетом акустических особенностей конкретной модели машины.
Установка отдельно приобретенных динамиков в ящик заводского изготовления дает вам определенную гибкость в выборе компонентов без необходимости заниматься изготовлением ящика самому. При правильном подходе вы не только получите лучший звук, чем при использовании готового саба, но и сэкономите деньги (советы по выбору компонентов приведены ниже). Сейчас продаются готовые ящики практически любой формы, размера и типа (портированные, герметичные и узкополосные), приспособленные под установку динамиков с любыми характеристиками. Обычно они уже покрыты ковровым покрытием и имеют места для установки динамиков.

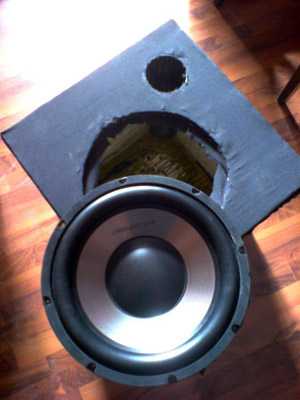

Если вы имеете практические навыки работы с деревом, это позволит сэкономить вам немалые деньги. При этом вы сможете изготовить ящик любой формы, вписывающийся в самое неудобное пространство. Варианты конструкции ящиков описаны ниже.

Таблица 1. Варианты поставки сабвуферов.

Типы корпусов
Существует множество типов корпусов — герметичные, портированные, узкополосные и лабиринтные. Что бы вы ни решили — покупать готовый ящик или делать собственный, — полезно будет приобрести некоторые знания в этой области.
Возможно, вы когда-нибудь видели динамики, просто подвешенные в задней части салона без какого-либо ящика, и у вас возникал вопрос: «А зачем вообще нужен ящик позади динамика?». Ответить на этот вопрос довольно просто: задняя часть динамика излучает звук той же мощности, что и передняя, но в противоположной фазе. Если вы сядете в место, куда излучается звук и в прямой, и в обратной фазе одинаковой мощности, то вы просто ничего не услышите -звуки належатся друг на друга и просто исчезнут.
На практике динамики без корпуса кое-как воспроизводят высокие и мидбасы при полном отсутствии басов. Это происходит потому, что звуки, излучаемые задней и передней сторонами динамика, проходят разные пути до ушей слушателя, и в результате их наложения одни частоты (высокие и средние) усиливаются, а другие (низкие) -наоборот, «заваливаются».
Использование корпуса, или ящика, решает эту проблему. Самые распространенные конструкции ящиков для сабвуферов приведены в таблице 2.

Таблица 2. Наиболее распространенные типы корпусов сабвуферов.

Тип корпуса	Схема	Описание
Нет корпуса		В качестве ящика используется багажник автомобиля. Наличия ящика заводского или самостоятельного изготовления не требуется. Из-за недостаточной акустической изоляции багажника от салона качество звука неудовлетворительное (плохая отдача на басах).
Герметичный		Самая простая в изготовлении конструкция. Динамик защищен от толчков при включении и проникновении сверхнизких частот. Обеспечивается глубокий бас при малом объеме. По сравнению с другими корпусными конструкциями, не обеспечивается отдача на самых низких частотах.
Портированный		Вариант, более сложный в исполнении, чем герметичный ящик. Защита динамика от повреждения при включении и на низких частотах не обеспечивается. Обеспечивается звучание басов с частотами, по крайней мере, на октаву ниже, чем у герметичной конструкции с одинаковыми динамиками. По сравнению с герметичным вариантом, требуется ящик намного большего объема.
Узкополосный		Более сложная в изготовлении конструкция, чем два предыдущих варианта. Излучение звука происходит в пределах узкой частотной полосы, что смягчает требования к спаду характеристики кроссовера сабвуфера. Возможно появления эффекта звучания «на одной ноте». По сравнению с герметичным вариантом, требуется ящик намного большего объема.
Лабиринтный		Сложный в изготовлении и дорогостоящий вариант, предусматривающий изготовление внутренней лабиринтной структуры. При правильном изготовлении обеспечивается звучание басов с частотами ниже, чем у герметичной конструкции. Не рекомендуется.

Бескорпусные сабвуферы.

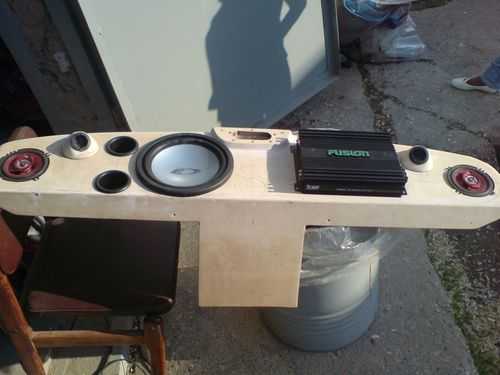

Бескорпусные сабвуферы предназначены для установки на заднюю панель салона за задним сиденьем. При этом в качестве ящика используется багажник автомобиля. По идее, должен изолироваться салон машины от звука, излучаемого задней стороной динамика сабвуфера.
Теоретически, если вы имеете подходящие динамики, а размеры задней панели позволяют вам установить их, то отпадает необходимость покупать ящик или изготавливать его самостоятельно. Однако проблема в том, что багажники большинства автомобилей не обеспечивают достаточную акустическую изоляцию от салона машины. Это означает, что «противофазный» звук будет проникать в салон и приглушать глубокие басы. Если у вас есть знакомый с сильным и низким голосом, попросите его сказать пару слов в открытый багажник вашей машины. При этом вам нужно сидеть в салоне с закрытыми стеклами. Если вы плохо слышите, что говорит ваш друг, значит, в ваш автомобиль можно ставить бескорпусный сабвуфер. В противном случае придется выбрать другой вариант.

Сабвуферы с герметичным корпусом.
Использование герметичного ящика позволяет избавиться от звука, излучаемого задней стороной динамика, но оказывает влияние и на «передний», нужный звук. Дело в том, что воздух внутри герметичного объема действует как своеобразная пружина, изменяя поведение динамика. Характер этого влияния зависит от конструкции динамика и от объема корпуса.
Герметичные ящики имеют много преимуществ перед корпусами других типов. Такой ящик проще разработать и изготовить. При этом к размеру и объему ящика не предъявляются жесткие требования: он может быть несколько больше или меньше, чем рекомендуется. Небольшие отклонения характеристик динамиков от оптимальных в этом случае также не оказывают негативного влияния. Если ящик и динамики вы приобретаете отдельно, то лучше остановиться на этом варианте конструкции. Эффект «воздушной пружины» защитит ваши динамики от повреждения при включении сверхнизкочастотных колебаний и слишком мощного сигнала.
Для того чтобы герметичный ящик давал глубокий бас, он должен иметь большой объем. Основным недостатком такой конструкции является невозможность воспроизведения таких же глубоких басов, как у других корпусных вариантов. Однако следует заметить,
что в отличие от портированных и узкополосных сабвуферов сабвуфер с герметичным корпусом имеет более ровную АЧХ в низкочастотной области и воспроизводит басы ниже «официальной границы» по уровню спада -3 дБ.

Сабвуферы с портированным корпусом.
Использование такого корпуса позволяет «направить в нужное русло» звук, излучаемый задней стороной динамика. Благодаря этому удается получить более глубокий бас, чем при использовании герметичного ящика. В таком корпусе противофазный звук проходит через резонансную систему. В резонаторе звук возникает так же, как и в пластиковой бутылке, если подуть в ее горлышко. Резонатор изготовлен таким образом, чтобы усиливался звук нужных частот.
По сравнению с герметичными портированные системы значительно сложнее в разработке и изготовлении. Они более чувствительны к небольшим отклонениям размеров ящика от расчетных, а также к отклонениям характеристик динамиков от паспортных значений. Кроме того, портированные ящики не защищают динамики от механических перегрузок при включении и проникновении на вход сигнала сверхнизкой частоты.
Большим плюсом таких конструкций является способность к воспроизведению глубоких (по меньшей мере на октаву ниже, чем у систем с герметичными ящиками) басов. Конечно, частоты 80 Гц и 40 Гц отличаются сильно. Но чтобы получить такое преимущество, ящик должен быть больше впятеро.
При выборе конструкции ящика между герметичной и портиро-ванной руководствоваться нужно одним критерием — объемом пространства, в которое вы планируете установить саб. Если он мал, то нужно остановить выбор на герметичном сабвуфере, если же относительно велик — на портированном.

Сабвуферы с узкополосным корпусом.
Узкополосный корпус напоминает портированный с той разницей, что прямое излучение динамика в нем устраняется с помощью внутреннего закрытого ящика. Соответственно на выходе такой конструкции будет только излучаемый задней стороной динамика, измененный резонаторной системой. В отличие от описанных выше вариантов, такой сабвуфер обеспечивает отдачу только в пределах узкой частотной полосы. Значит при его использовании не требуется кроссовер с крутым спадом характеристики фильтра. Однако имеется определенный риск получения системы, звучащей на одной ноте (как бутылка, в которую дуют).
Узкополосные системы более сложны в расчете и изготовлении, чем герметичные или портирован-ные, и отличаются крайней чувствительностью к вариациям параметров динамиков и размеров корпуса. Поэтому очевидно, что ставить в такой ящик динамики по принципу «лишь бы поместились» совершенно бессмысленно.
Системы с узкополосным корпусом дают более глубокий бас, чем портированные конструкции при том же рабочем объеме. При этом также требуется ящик большого объема. Уникальным свойством узкополосных сабвуферов является возможность настраивать эффективность отдачи в рабочей полосе частот путем изменения параметров закрытой части ящика. При очень эффективной отдаче полоса воспроизводимых частот сильно сужается, и саб выдает «пушечный» звук на одной ноте.

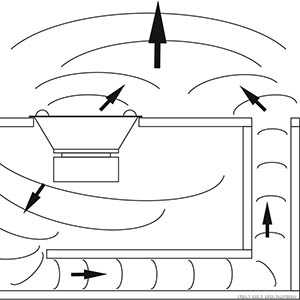

Сабвуферы с лабиринтным корпусом.
Хотя принцип работы таких ящиков отличается от используемого в портированных системах, здесь также применяется исправление звука, излучаемого задней стороной динамика. Это позволяет воспроизвести более низкие басы, чем в герметичных конструкциях.
Лабиринтная структура задерживает звук от задней стороны динамика. Эта задержка используется для усиления звука, излучаемого спереди, на определенной частоте.
Из-за сложной конструкции такие ящики трудно изготовить, и поэтому они дорого стоят. Вместе с тем подобные сабвуферы не имеют никаких преимуществ перед грамотно спроектированными порти-рованными системами, и зачастую создают проблемы, воспроизводя мидбасы. Добиться от сабов с лабиринтным корпусом хорошего звучания можно только методом проб и ошибок, а не путем расчета. По этим причинам не рекомендуется выбирать такие системы.

sibzvuk.ru

Как сделать короб для сабвуфера своими руками

Проектирование и создание корпуса для сабвуфера своими руками может быть полезным занятием. Это не только сэкономит вам деньги, но и даст лучшее качество по сравнению с покупными продуктами. Также вы сможете создать корпус в соответствии со своими потребностями.

Конструирование короба для саба своими руками может показаться сложной задачей, но в этой инструкции я покажу вам, из чего и как сделать короб для сабвуфера, а также свои наглядные расчеты, чертежи и вариант оформления. Чтобы сделать корпус, вам понадобятся навыки деревообработки. Работы по деревообработке будут включать в себя сборку корпуса, укрепление внутренней части и окрашивание. Строительство сабвуфера может занять от нескольких дней до недели в зависимости от ваших навыков и желания.

Шаг 1: Детали и инструменты

Необходимые вещи:

• Циркулярная пила
• Клей для дерева
• Компьютер
• Длинные струбцины (длина зависит от того, какого размера корпус вы хотите сделать)
• Карандаш или ручка (для отметок)

Элементы, которые являются необязательными, но настоятельно рекомендуются:

• Наждачная бумага (чтобы отшлифовать поверхность)
• Винты для дерева (чтобы загерметизировать корпус)
• Дрель
• Большая линейка
• Помощь другого человека (если нужно будет таскать тяжелые предметы)
• Грузовик (чтобы доставить пиломатериал)
• Фрезер (он нужен, чтобы вырезать отверстия для динамика; это необязательно, но очень поможет соблюсти правильный размер)

Товары, которые вам нужно купить:

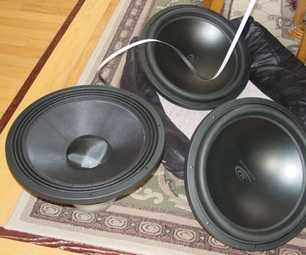

• Сабвуфер на ваш выбор
• Пиломатериал
• Клеммы для колонок
• Провод колонок

Дополнительные предметы, которые вы можете купить:

• Ножки для сабвуфера (опционально)
• Краска или ковровое покрытие (опционально)
• Изоляция (опционально, корпус с изоляцией даст более ясный и глубокий бас)
• Решетки для динамиков

Шаг 2: Выбор сабвуфера и типа корпуса

Выбор сабвуфера, на мой взгляд, является самым сложным шагом, главным образом потому, что есть очень много вариантов.

Некоторые критерии, которые стоит учитывать при выборе:

• Необходимый фунционал сабвуфера
• Xmax сабвуфера
• Эффективность
• Импеданс

Существует много типов корпусов. Я буду рассматривать только самые распространенные, но если вам интересно, вы можете загуглить и другие.

1. Герметичный: обеспечивает плоский частотный отклик, басовые звуки жесткие, как правило, такие корпусы могут работать с большей мощностью.
2. Вентилируемый: эффективный, отличный басовый отклик, имеет проблемы с шумом порта
3. Пассивный радиатор: имеет хорошее усиление настроенных частот, как и вентилируемый, нет шума порта, отличный отклик, такие девайсы более дорогие

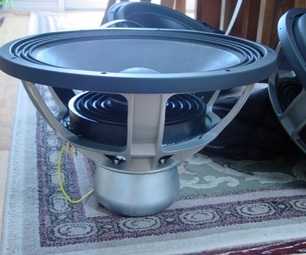

Для этого проекта я выбрал TC Sounds PRO 5100 (старшего поколения) с парой пассивных излучателей VMP18, как показано на фотографиях.

Шаг 3: Проектирование корпуса с помощью WinISD

Теперь создайте проект корпуса.

• Перейдите на главный сайт WinISD
• Скачайте WinISD PRO.
• После завершения загрузки запустите исполняемый файл.
• Следуйте инструкциям по установке.
• После завершения установки запустите программу.

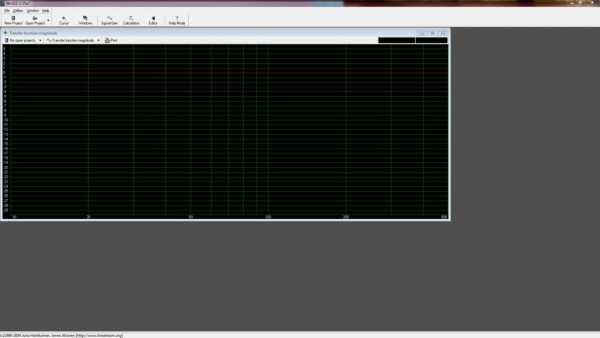

Появится окно, похожее на изображение выше.

Примечания: Если вы делаете сабвуфер для использования в машине, вам, скорее всего, нужно будет настроить корпус для резонирования на частоте от 25 до 35 Гц в зависимости от желаемого частотного отклика. Для домашнего аудио и для домашних кинотеатров обычно требуется частота от 16 до 24 Гц.

Примечания: Имейте ввиду, что это лишь программа для симуляции, конечный продукт не будет идентичен проекту. В реальности на звук будет влиять также помещение, в котором будет стоять корпус — вызывать усиление и сокращение на определенных частотах.

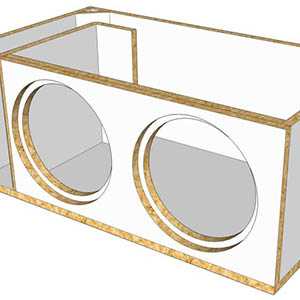

Шаг 4: Определение размера короба

После того, как вы определились с параметрами своего сабвуфера, нужно спроектировать корпус, в котором он будет находиться. Вот сайт, который поможет вам рассчитать объем.

Предложение:

При конструировании короба вам придется зафиксировать все стенки. Это нужно для того, чтобы он не трясся и не упал. Также вам нужно рассчитать объем, который будет занимать весь крепеж внутри корпуса. Если вы решили поместить порт в свой корпус, не забудьте рассчитать объем, который он займет внутри. Я сделал так — сдвоил и строил стены короба (я собирался прикрепить кусок плексигласса на стенку, чтобы иметь возможность смотреть внутрь). Таким образом, вам не нужно будет расширять короб.

Шаг 5: Покупка компонентов

Теперь купите все компоненты и пиломатериалы, которые вам понадобятся.

Советы:

• Есть много разновидностей древесины, мне лично нравятся лиственные породы, береза и ДВП.
• Избегайте тонкой древесины, потому что внутри корпуса будет происходить сжатие и декомпрессия.
• Не покупайте дорогие компоненты, этого не требуется.

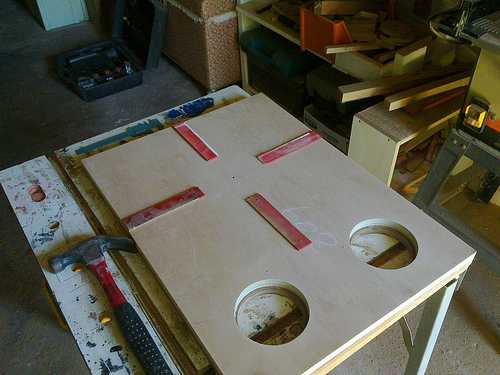

Шаг 6: Резка дерева

Как только вы приобрели все компоненты, настало время начать работу.

1. Положите доски на плоскую поверхность
2. Сделайте необходимые измерения, согласно проекта
3. После того, как вы отметили места надреза, переместите доски на поверхность, где вы сможете их распилить
4. Распилите доски в соответствии с измерениями

Советы:

• При распилке дерева и изготовлении короба необходимо помнить о безопасности. Не забудьте надеть защитные очки, перчатки, одежду и соблюдайте все рекомендации по безопасности.
• Семь раз отмерь — один раз отрежь
• Пилите древесину в вентилируемом помещении, не дышите опилками.

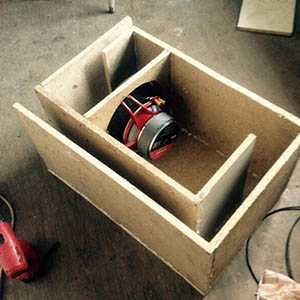

Шаг 7: Сборка корпуса

Теперь пришло время собрать сабвуфер. Соберите короб в соответствии с проектом.

Советы:

• Убедитесь, что вы ничего не пропустили. Нет ничего хуже, чем видеть, что вы пропустили деталь уже после сборки.
• При сборке убедитесь, что вы закрепили всё плотно. Можно использовать винты по дереву.
• Если вы заметили щели, обязательно заполните их клеем или другим герметиком. Вам нужно, чтоб сабвуфер был герметичен, иначе вы услышите свист во время прослушивания музыки.

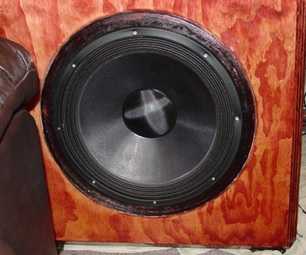

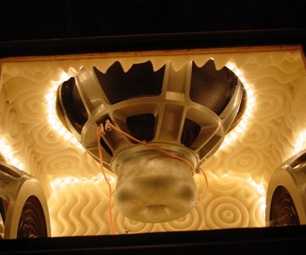

Шаг 8: Эстетика

Оформление короба сабвуфера полностью зависит от вас. Именно здесь вы сможете применить свое творческое воображение.

В моем проекте я решил установить сверху лист из плексигласа, чтобы была возможность посмотреть внутрь. Углы корпуса я срезал под 45 градусов. Я сделал стенки корпуса толщиной 3 см и 5,5 см. Также я решил окрасить корпус и покрыть его несколькими слоями лака, чтобы он блестел.

Шаг 9: Установка аксессуаров

После того, как корпус получил нужный вам вид, нужно установить внутрь аксессуары.

Это могут быть:

• ножки для сабвуфера
• переключатели для колонок
• решетки для колонок
• провода
• изоляция внутри корпуса

Шаг 10: Установка корпуса

После того, как корпус закончен, установите его туда, где вы собираетесь его использовать.

Совет: саб может быть тяжелым и неудобным для переноски, попросите о помощи, если нужно. После перемещения сабвуфера установите динамики.

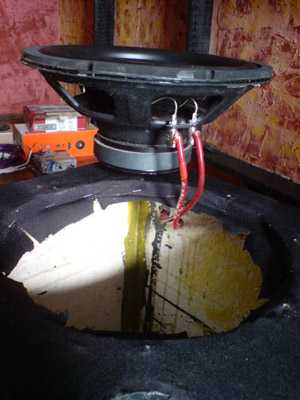

Замечание: будьте осторожны при установке динамиков внутри корпуса. Не зажмите пальцы и не повредите сабвуфер. Также не забудьте провести провода от сабвуфера перед установкой.

Подключите сабвуфер к основному усилителю.

Шаг 11: Заключение

Поздравляю, вы закончили конструирование сабвуфера.

masterclub.online

Корпус для сабвуфера. Формы и материалы

---

Корпус для сабвуфера. Формы и материалы

Корпус сабвуфера должен быть достаточно крепким, иначе его вибрация, будет генерировать частоты, которые придадут нежелательную окраску звуку. В данной статье мы расскажем из какого материала лучше делать корпус для сабвуфера, а также какие бывают типы корпусов для НЧ динамика.

Материалы для корпуса сабвуфера

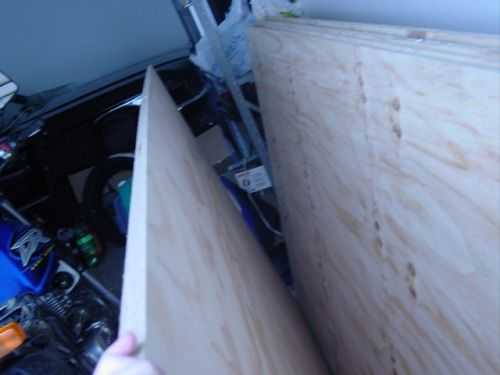

Многослойная фанера. Существует большое количество сортов фанеры, многие из которых не приемлемы для конструирования корпуса акустической системы. Обычная фанера недостаточно плотная и будет давать искажения звука. Многослойная фанера является отличным материалом для постройки небольших корпусных систем. Данная фанера достаточно плотная и легче ДСП и MDF. С ней легко работать, вкручивать шурупы, не опасаясь расслаивания.

Недостаток фанеры заключается в том, что большие корпуса из нее начинают звенеть. Для этого, при изготовлении корпуса для мощных сабвуферов используют фанеру толщиной не менее 18 мм, иногда стенки ящика состоят из двойного слоя фанеры. А чтобы окончательно избавиться от резонансов, внутри корпуса устанавливают растяжки и усилители.

Более подробно про постройку корпуса из многослойной фанеры в статье: как сделать корпус для сабвуфера своими руками.

Древесностружечная плита. В продаже имеются плиты нескольких сортов, но для корпусов рекомендуется ДСП самой большой плотности. Хотя высокоплотные разновидности весят больше, с ними легче работать и они лучше звучат. Высокоплотная ДСП толщиной 16 мм является, возможно, самым лучшим выбором для более мощной низкочастотной акустической системы, поскольку у нее самая высокая плотность и слабые резонансные качества.

Недостаток этого материала заключается в том, что он легко впитывает влагу и с трудом режется пилой. Корпуса из ДСП следует окрашивать, чтобы предотвратить разбухание из-за влаги.

Древесноволокнистая плита средней плотности. По сути, является формой спрессованной бумаги, имеет высокую плотность и легко режется. Недостатком ДВП является то, что с ней тяжело работать из-за склонности расслаиваться, когда ее скрепляют. Она много и быстро впитывает влаги. Как и с ДСП, конструирование следует внимательно проводить как в отношении крепления, так и в предотвращении влияния влажности.

Типы корпусов сабвуферов

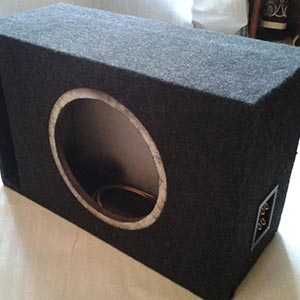

Герметичные корпусы (закрытый ящик). Пожалуй, наиболее распространенной формой корпуса на сегодняшний день является герметичный корпус. Ему отдают предпочтение по причине относительной простоты разработки и конструирования.

Герметичный корпус — это корпус, который полностью изолирует внутреннее воздушное пространство сабвуфера от внешнего. Воздух внутри короба поддерживает мембрану динамика и работает как дополнительная подвеска для нее. Это позволяет динамику выдерживать большую мощность.

Диапазон излучаемых частот сабвуфера зависит от объема корпуса. Если объем короба меньше оптимального, то внутри короба давление увеличится, что приведет к срезанию некоторых частот и усилению других. Вместо чистого глубокого баса сабвуфер выдаст гулкий, ‘проваленный’. Увеличивая объем короба бас улучшается, но опять же до определенного уровня. Главная задача проектирования короба заключается в определении его оптимального объема для выбранного низкочастотного динамика.

На практике часто случается так, что сначала конструируется короб, исходя из ограничений свободного пространства в багажнике автомобиля, а затем подбирается динамик под внутренний объем этого короба. На далее рисунке изображен график, по которому можно определить приблизительный объем внутреннего пространства корпуса для данного диаметра динамика.

Фазоинверсные корпусы сабвуферов широко применяются в домашних акустических системах. В настоящее время фазоинверсные или вентилируемые корпуса получили широкое распространение и в автомобильных аудиосистемах. Эта форма корпуса уникальна тем, что фазоинвертор (вентиляционный канал) помогает в воспроизведении наиболее низких частот в слышимом диапазоне. Фазоинвертор фактически становится источником звука, содействующим общему звучанию сабвуферной системы.

Фазоинверсные системы выдают больше баса при меньшей мощности, чем герметичные. Правильно сконструированный вентиляционный канал даст повышенный выходной сигнал на настроенной частоте. Звук у фазоинверсных сабвуферов чище, но объем их больше, чем у герметичных для одного и того же динамика.

Недостатком данного типа сабвуферов является возможность появления искажений при воспроизведении частот из диапазона ниже расчетного. Расчеты параметров вентилируемого корпуса более сложные, и даже небольшие погрешности могут не оправдать затраченных усилий и времени. Ошибки при конструировании и настройке фазоинвертора являются причиной того, что акустическая система ‘бубнит’ или же бас ‘размазан’.

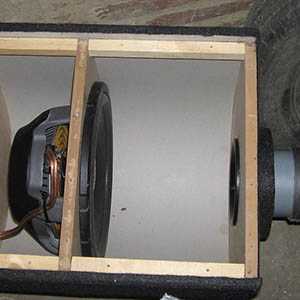

Изобарическая конструкция корпуса представляет собой короб, в котором установлены два идентичных динамика. Эта конструкция основана на идее наличия постоянного давления воздуха между мембранами двух динамиков. В результате два акустически связанных динамика функционируют как один динамик.

Преимущество этой конструкции состоит в экономии объема короба. Недостатком данной конструкции является то, что при наличии двух звуковых катушек фактически рабочей остается только одна мембрана. Общая отдача изобарического сабвуфера примерно на 3 дБ меньше, чем у остальных сабвуферов при одинаковой входной мощности. Конструктивно пара динамиков располагается внутри корпуса на одной оси, мембрана к мембране, магнит к магниту или магнит к мембране.

Bandpass корпусы представляют из себя две камеры между которыми монтируется динамик. Одна из камер является герметичной, а вторая камера фазоинверсной.

Данная конструкция обеспечивает очень качественный низкий бас по сравнению с другим сабвуферами, что делает их очень популярными на рынке автомобильных аудиосистем. Однако акустическая отдача их сравнительно низка. При конструировании bandpass коробов следует учитывать эту зависимость между частотной характеристикой и звуковым давлением, которое развивает корпус. Чем ниже и лучше бас, тем ниже акустическая отдача и мощность сабвуфера. И наоборот, чем мощнее bandpass сабвуфер, тем выше и хуже бас он выдает.

Недостатком данного типа корпуса является высокая сложность расчетов и относительно большие размеры по сравнению с герметичными или фазоинверсными корпусами.

real-avto.com

Инструкция по изготовления сабвуфера для автомобиля.

Сабвуфер — это низкочастотный динамик, установленный в корпус. Он предназначен для воспроизведения звука низкой частоты. Тема этой статьи — изготовление сабвуфера своими руками.

Наш рассказ о том, как собрать сабвуфер, необходимо предварить небольшим экскурсом в теорию. Корпус выступает в роли акустического оформления, требуемого для изоляции звуковых волн, излучаемых передней и задней стороной диффузора динамика, так как при их встрече происходит самозатухание, называемое коротким замыканием.

Виды конструкций акустического оформления

Бесконечный экран (freeair)- головка динамика устанавливается в усиленную заднюю полку автомобиля. Несмотря на простоту установки, используется редко ввиду низкого звукового давления, а также переменой звучания в зависимости от наполненности багажника. Возможна реализация только в автомобилях с кузовом седан.

Закрытый ящик — наиболее распространённый корпус сабвуфера. Закрытая коробка достаточной жесткости полностью изолирует звуковые колебания, излучаемые тыльной стороной головки. Для лучшего затухания звуковых волн внутри корпуса ящик внутри обклеивают звукопоглощающим материалом: войлоком, ватой или поролоном толщиной не меньше 2см. Из плюсов — простота расчетов и изготовления. Также динамики в таком корпусе легко переносят пиковую нагрузку. Закрытый ящик подходит для прослушивания музыки с богатым тональным окрасом. Минус один, но существенный. Это низкий коэффициент полезного действия сабвуфера, так как половина звуковых волн «остается» в ящике.

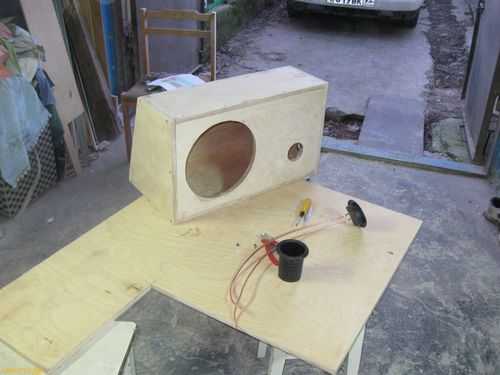

Фазоинвертор. Представляет из себя закрытый ящик с выходом порта, через который звуковая волна от тыльной стороны головки выходит из ящика наружу. Тоннель имеет круглую или прямоугольную форму. Именно этот порт и называется фазоинвертором. Он имеет определённый размер и место установки, благодаря чему меняет фазу проходящей через него звуковой волны. Звук от задней стороны динамика накладывается на звук от передней стороны, увеличивая коэффициент полезного действия. Это позволяет получить звуковое давление в два раза больше, чем при закрытом корпусе. Однако такой корпус более сложен в расчётах, и требуется больше размер ящика по сравнению с установкой того же динамика в закрытый ящик. Также при большом уровне звука возможны шумы из-за завихрения воздуха на краю фазоинверторного порта.

Бандпасс(bandpass). Представляет собой ящик с перегородкой посередине, которая образует две камеры. В перегородку внутри корпуса устанавливается низкочастотный динамик. В зависимости от сочетания камер (глухих или фазоинверторных), различают три вида бандпасс корпусов. Это бандпасс 4-й категории, 6-й категории тип А и 6-й категории тип Б (см. рис.). Сабвуферы данной конструкции позволяют получить качественный бас и высокий уровень КПД. Такой корпус очень сложный в проектировании и настройке, также имеет большие размеры по сравнению с другими конструкциями.

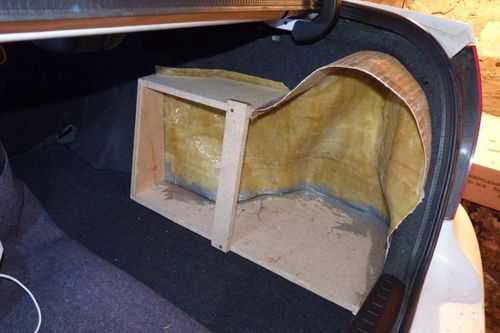

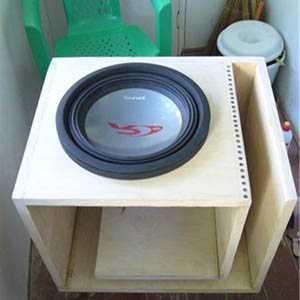

Изготавливаем корпус для сабвуфера своими руками

Какой материал лучше всего подойдёт для того, чтобы сделать корпус для сабвуфера своими руками?

• Древесностружечная плита (ДСП) — наиболее подходящий вариант, он дёшев и легко поддается обработке. Следует выбирать ДСП с наибольшей плотностью. Подойдет толщина 16мм или больше. ДСП легко впитывает влагу и разбухает, поэтому желательно окрашивать.
• Древесноволокнистая плита (ДВП) — её, также как и ДСП, следует выбирать наиболее большой плотности. Легко слоится, особенно влажный. С ДВП следует работать аккуратно, чтобы не испортить. Несмотря на недостатки, является удобным материалом для быстрой постройки сабвуферного корпуса для динамика средней мощности.
• Фанера. Подходит фанера из русской березы или корабельной древесины. Большинство других сортов фанеры не имеют достаточной плотности, что приводит к искажению звука.

Если есть листы ДСП, ДВП или фанеры, но их толщины недостаточно, чтобы обеспечить требуемую жесткость конструкции, можно сложить вместе два листа, скрепив их герметиком (или ПВА, столярным клеем) и саморезами.

Итак, сделать корпус для сабвуфера своими руками совсем не сложно.

Как собрать сабвуфер: требуемые материалы и инструменты

Материалы

• Динамики. При выборе динамика следует знать, что они отличаются своими характеристиками. На коробке или инструкции обычно указывается рекомендуемое акустическое оформление для данного динамика.
• Фанера, ДВП, ДСП. Количество зависит от размеров изготовляемого корпуса.
• Клеммы для проводов (акустический терминал). Необязательно. Можно просверлить две дырочки и через них вывести провода от динамика наружу.
• Кабель акустический.
• Силиконовый герметик или клей ПВА.
• Саморезы по дереву. Гвозди не подходят.
• Эпоксидная смола.
• Краска или лак.
• Клей в баллончике для карпета. Можно использовать и другой клей.
• Если вы будете строить корпус с фазоинвертором, необходим фазоинверторный туннель требуемого размера. Если нужного в продаже нет, то подбирается в строительном магазине пластиковая (картонная, железная) труба нужного диаметра.

Инструменты

• Ножовка или лобзик.
• Шуруповерт, подойдет и отвертка.
• Рулетка или длинная линейка.
• Карандаш (маркер).
• Карпет или винил, подойдет и другой материал для обтяжки корпуса снаружи.
• Ножницы.

Перед тем как собрать сабвуфер, необходимо грамотно его рассчитать. Качаем в интернете программу JBL SpeakerShop (или аналогичные, например WinISD или bassbox6pro), нужна чтоб рассчитать размеры корпуса.

Все эти программы работают по одному принципу: в соответствующие поля в программе вводим характеристики из инструкции к динамику или ищем в базе данных программы свой динамик. Выбираем тип корпуса, который хотим построить, и объем, рекомендуемый в инструкции. Программа выдаст размеры всех стенок сабвуферного корпуса. В инструкциях ко многим динамикам уже указываются размеры и виды рекомендуемых ящиков. Если форма сабвуферного корпуса, указанного в инструкции, подходит, то можно обойтись без программы. Для каждого динамика требуется индивидуальный расчёт объема корпуса, размера и расположения порта. Для корпуса сабвуфера не имеет значения форма, важен объем для получения тех или иных характеристик звука.

Изготовление сабвуфера включает в себя несколько этапов

Вырезаем стенки ящика согласно размерам. Вырезать следует, тщательно соблюдая размеры, чтобы при сборке щели были как можно меньше.

Собираем стенки вместе, промазывая стыки герметиком и закручивая саморезы через каждые 5 см.

Стыки ещё раз промазываем герметиком снаружи и внутри. Если останется даже очень маленькая дырочка, через нее при работе динамика будет слышен свист.

Вырезаем в удобном месте отверстие для акустического терминала (клеммы для проводов).

Вырезаем отверстие для динамика.

Если ящик с фазоинвертором, то крепим фазоинверторный порт в соответствующее отверстие так же с помощью эпоксидной смолы.

Чтобы защитить корпус из ДВП или ДСП от влаги, материал лучше покрыть краской или лаком, лучше нитро.

Обтягиваем карпетом корпус, не забывая оставить отверстия для динамика и терминала.

Устанавливаем акустический терминал на свое место. Крепим его саморезами, изнутри можно промазать эпоксидной смолой.

Крепим на клеммы внутри терминала два провода. Другой стороной провода присоединяем к клеммам динамика. Они должны иметь ровно ту длину, которая требуется для удобного подсоединения динамика.

Вставляем динамик на свое место. В стык между динамиком и плоскостью ящика кладем уплотнительную прокладку. Если в комплекте с динамиком не было такой, можно использовать тонкую полоску поролона или уплотнитель для окон.

Крепим динамик саморезами из комплекта динамика или обычными саморезами по дереву.

На фото — сабвуферный корпус с фазоинвертором для динамика BLAUPUNKT размером 12″ (слева). Объем корпуса — 70 литров, это максимальный рекомендованный в инструкции объем для этого динамика. Большой объем позволяет получить хорошее звуковое давление для прослушивания электронной музыки.

www.diy.ru

расчет размера и изготовление своими руками

Большинство автовладельцев уделяют много внимания аудионачинке своего автомобиля, устанавливают многофункциональные головные устройства, ничем не уступающие по производительности современным компьютерам, подключают мощные усилители звука, изготавливают специальные аудиоподиумы для улучшения качества звучания динамиков. Немаловажную роль в звуковом оборудовании автомобиля занимает сабвуфер – специальный низкочастотный динамик, воспроизводящий басовые составляющие музыкальной композиции.

Короб

Обычные автомобильные колонки можно установить в штатные гнезда автомобиля, а вот сабвуферу нужен специальный короб, в который он и установится. Такой корпус можно сделать самому, а если учесть при проектировании и изготовлении размеры и форму багажника, то сабвуфер идеально впишется в багажный отсек и не займет много места.

Расчет необходимого объема, вид корпуса

Изготовление корпуса для низкочастотного динамика начинается с определения нужного нам типа корпуса. Короба бывают:

• с открытым корпусом;
• с закрытым корпусом;
• с фазоинвертором;
• корпус бандпасс.

Тип и объем корпуса определить довольно просто. Для этого потребуется знать три характеристики динамика (оптимальный размер динамика для автомобильного сабвуфера 12 дюймов), они указаны на коробке от сабвуфера либо в инструкции, также можно найти эти характеристики на сайте производителя:

• Fs – частота собственного резонанса;
• Qts – полная добротность динамика;
• Vas – эквивалентный объем динамика.

Тип корпуса определяется делением частоты резонанса Fs на добротность динамика Qts:

• Fs/Qts>30 – открытый корпус;
• Fs/Qts>50 – закрытый корпус;
• Fs/Qts>85 – фазоинвертор;
• Fs/Qts>105 – бандпасс.

Итак, с типом корпуса определились, как же рассчитать необходимые размеры, исходя из данного объема Vas? Произвести расчет корпуса сабвуфера лучше всего при помощи специальных программ, таких как Perfect Box 4.5, Blaubox, VASCalc. С помощью таких программ можно рассчитать короба любой геометрической сложности. Эти программы условно бесплатны, так что никаких проблем с законом. Чтобы сабвуфер хорошо лег в багажнике и при этом не занял полезное место, подходите к процессу замеров со всей серьезностью, будущий короб должен поместиться туда, куда вы задумали.

Материалы корпуса

Корпуса для сабвуфера изготавливаются в основном из ДСП толщиной не менее 16 мм, или фанеры, желательно березовой или корабельной. Если толщины материала не хватает, можно сложить 2 листа вместе, скрепив клеем или саморезами. Также в процессе изготовления понадобится силиконовый герметик или столярный клей, контакты для подключения аудиопровода к сабвуферу и круглый фазоинвертор, если выбран соответствующий корпус.

Фазоинвертор можно купить в специализированных магазинах или изготовить самостоятельно из куска пластиковой трубы. Для защиты древесины от влаги и конденсата корпус необходимо покрасить изнутри и снаружи нитроэмалью. Снаружи корпус обшивается карпетом в цвет обшивки багажника.

Корпус стелс

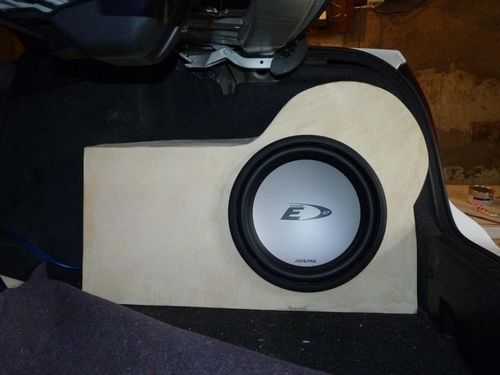

Ну, а если не хочется терять место в багажнике и заморачиваться с расчетами корпуса, можно сделать короб типа стелс. Это короб, скрытно установленный в одной из ниш багажника, например, со стороны крыла. Такой корпус сабвуфера хорош для динамиков размером 12 дюймов и ниже. Принцип изготовления своими руками данного корпуса довольно прост.

Ниша под сабвуфер освобождается и полностью оклеивается малярным скотчем, лучше в пару слоев. Закройте пленкой или газетами те части обшивки и корпуса, на которые может случайно попасть эпоксидная смола, иначе удалить ее потом будет очень сложно. Сверху на малярный скотч наносится тонким слоем эпоксидная смола, после высыхания основа корпуса стелс оклеивается при помощи эпоксидной смолы кусочками (10*10 см) стеклоткани по всей поверхности. После нанесения первого слоя стеклоткани и полного высыхания заготовку можно аккуратно вынуть из багажника.

Стеклоткань оклеивается в 2-3 слоя для прочности и набора нужной толщины. После высыхания примеряем будущий корпус в нишу багажника и отмечаем маркером линию обреза краев. Лишнее спиливаем болгаркой, и у нас остается практически готовый корпус для сабвуфера. Изготавливаем шайбу из ДСП или фанеры, в которую будет крепиться динамик. Обратите внимание, если динамик 12 дюймов, то и посадочное место под него должно быть соответствующее, примерьте сразу. Посадочное кольцо крепим на желаемой высоте внутри будущего корпуса при помощи эпоксидной смолы и реек-упоров.

Обтягиваем верх корпуса лайкрой и промазываем эпоксидкой, далее верхнюю часть корпуса оклеиваем стеклотканью в 2-3 слоя, не заклеивая отверстие для динамика. Особое внимание нужно уделить стыку верхней и нижней частей корпуса, лучше всего их проклеить изнутри и снаружи. После высыхания вырезаются отверстия под фазоинвертор (если он необходим) и под клеммы сабвуфера. Корпус обклеивается карпетом, подключается и устанавливается в нишу багажника.

Плюсы корпуса, изготовленного своими руками:

• Корпус идеально войдет в багажник, ведь все размеры при конструировании учитывались индивидуально.
• КПД самодельного корпуса будет на уровне, если не выше, чем у стандартных моделей, продающихся в магазине, ведь ваш корпус рассчитан под конкретный динамик, а не просто под размер посадочного места.
• Корпус стелс не займет места в багажнике и даст качественное звучание.
• Цвет обивки вы выбираете сами, и можно подобрать материалы, идеально сочетающиеся с интерьером.

Корпус бандапасы изготовить значительно сложнее. Конструкция предусматривает несколько камер и фазоинверторов, но качество звука при правильных расчетах такого короба будет на уровне профессиональной техники. Хотя, если хорошо постараться, даже самый сложный корпус сабвуфера можно изготовить своими руками.

1avtozvuk.ru

No related posts.
