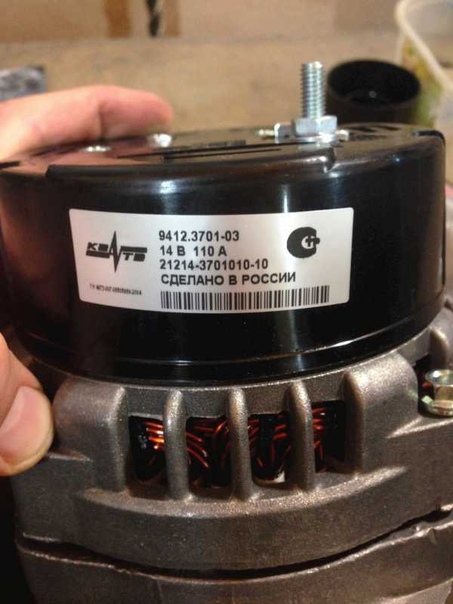

Как узнать какой генератор стоит на машине: Как узнать какой генератор стоит на машине – АвтоТоп

Как проверить генератор автомобиля? | Автомолл

За зарядку автомобильного аккумулятора автомобиля, а также за питание всех потребителей в бортовой сети автомобиля отвечает генератор. Если он выйдет из строя или будет работать нестабильно, то батарея или не будет заряжаться вовсе или начнет слишком быстро разряжаться.

Чтобы этого не случилось, нужно следить за состоянием этого устройства.

Что может сломаться в генераторе

Понять, что генератор вышел из строя, можно и без специального оборудования. Гораздо сложнее выявить причины, по которым он утратил работоспособность.

Это могут быть такие причины, как:

• Заклинивание подшипников:

Это случается в результате их естественного износа, либо это может быть следствием некачественного ремонта генератора в прошлом, а именно, нарушением технологии разборки-сборки корпуса генератора.

• Выгорание статорной обмотки:

Это может произойти по нескольким причинам. Одна из возможных причин — резкий температурный перепад, вызванный попаданием воды на генератор, при проезде луж или мойке двигателя.

Это приводит к разрушению изоляционного лака обмотки  и впоследствии, та же вода, либо иные жидкости, попадающие на генератор, будут выполнять роль проводника для электрического тока, что приведет к короткому замыканию.

Щетки генератора состоят в постоянном контакте с токосъемными кольцами, поэтому, в результате вращения вала генератора, они испытывают силу трения. Их износ — это лишь вопрос времени. В зависимости от конструктивных особенностей генератора, а именно типа реле-регулятора, щетки можно поменять отдельно от дорогостоящего реле. В иных случаях, реле-регулятор нужно менять целиком.

• Поломка реле регулятора.

Причиной поломки этого элемента, помимо естественного старения,  может являться выход из строя какой либо составляющей генератора и не только. Например: замыкание в статорной обмотке, поломка диодного моста, замыкание банок аккумулятора и пр.

• Поломка Диодного моста:

Может быть вызвана неисправным аккумулятором, замыканием в статорной обмотке генератора, нагрев, вызванный слабой затяжкой соединений и тд.

В любом случае, генератор – это очень важная деталь и при появлении подозрений на неисправность, его работу нужно проверить. Для этого стоит воспользоваться инструкцией производителя и технической документации. И, конечно, вам поможет эта статья.

Что нужно запомнить, так это то, что проверки «на искру», то есть с помощью короткого замыкания, нельзя проводить ни в коем случае, это очень опасно для проверяющего и его окружения. Также, нельзя имитировать работу генератора в разобранном виде.

Kak proverit generator

Проверка с помощью мультиметра

Самый простой способ – это проверка с помощью мультиметра. Алгоритм действий будет таким:

1. Глушим двигатель. После этого нужно отсоединить от аккумулятора минусовую клемму;
2. Следующий шаг – мультиметр устанавливают в режим вольтметра, рабочее напряжение – 20 V;
3. Щупы мультиметра подключают к соответствующим полюсам аккумулятора. При этом показатель напряжения должен находиться в диапазоне 12,4-12,8 V;
4. Минусовую клемму ставят на место. Двигатель запускают и снова проводят измерения. Показатель в пределах 13,8-14,6 V считается нормальным. Это значение принимается для продукции ВАЗа, некоторых других марок. В дорогих современных автомобилях оно может достигать 14,8 V.
5. На последнем этапе проверки нагрузку увеличивают, включая магнитолу, фары, другое электрооборудование. Напряжение должно быть не менее 13,6 V. Отклонение от нормы может свидетельствовать о неисправности генератора.



proverka generatora na avto

Как проверить работу, если нет инструмента

Если тестер отсутствует, можно провести проверку и без использования инструмента. Это очень простой способ, и он может нам подсказать, работает ли генератор авто исправно или имеются сбои в работе. Оговоримся, что данный способ не рекомендуется применять на автомобилях со сложной электроникой, это может быть для нее чревато! Нужно запустить двигатель и включить фары ближнего света. Как и в первом случае, нужно предварительно снять минусовую клемму с аккумулятора. Если фары дают ровный стабильный свет, а такт мотора не сбивается, то генератор работает нормально. При изменении яркости фар или сомнениях в работе двигателя, лучше обратиться к специалистам, для полной диагностики агрегата и решения возможных проблем.

У нас можно купить инструменты, необходимые для проведения диагностики генератора. Также можно записаться на СТО, чтобы пройти профессиональную диагностику. И если будут выявлены проблемы, мастера сразу же помогут их устранить.

Как правильно подобрать автомобильный генератор?

Генератор – один из важнейших компонентов современной машины, ведь именно он снабжает всю систему автомобиля электрическим током. Особая важность этого агрегата проявляется чаще всего осенью и зимой. В это время автомобилю в принципе приходится тяжело, но не все знают, что уделять больше внимания, чем обычно нужно не только правильной резине и омывающей жидкости. Многим знакома ситуация, когда утром после морозной ночи автомобиль не заводится.

Одна из самых распространенных причин такого поведения авто — неисправность генератора.

Автомобильный генератор — устройство, которое заряжает аккумулятор и обеспечивает электрическим током все системы автомобиля. В машинах используют генераторы переменного тока, потому что они дешевле, компактнее и надежнее, чем генераторы постоянного тока. Агрегат вырабатывает переменный ток, который при помощи диодного моста преобразовывается в постоянный, и питает все системы автомобиля.

Для нормальной работы авто должно получать стабильное напряжение 14 В. Для того, чтобы поддерживать напряжение на нужном уровне, в каждом генераторе есть регулятор.

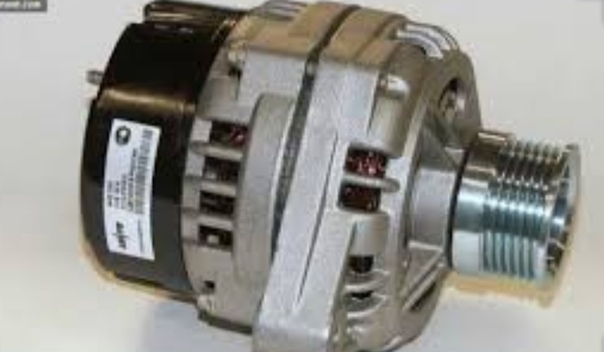

Генератор СтартВОЛЬТ с оригинальной упаковкой

Генератор состоит из следующих основных узлов:

— передняя и задняя крышки;
— статорная обмотка;
— ротор с обмоткой возбуждения;
— диодный мост;
— конденсатор;
— крышка защитная;
— подшипники;
— шкив.

Схема генератора в сборе

Как понять, что генератор пора ремонтировать или менять?

Если автомобиль не заводится — это крайняя стадия неисправности генератора, а первые “звоночки” были еще раньше. Среди явных признаков неисправностей отмечают:

индикация лампа ошибки АКБ;
снизилась яркость галогенных фар;
снизилась яркость приборной панели при низких оборотах двигателя;
на приборной панели горят сразу несколько ламп, сообщающих об ошибках.

Если автомобиль не заводится, а из-под капота раздаются щелчки втягивающего реле, не спешите менять генератор — вполне возможно, что из строя вышел сам аккумулятор.

Яркость подсветки приборной панели

Как проверить исправность генератора?

Если есть сомнения, можно поехать в автосервис и провести диагностику. Проще и быстрее купить мультиметр и сделать диагностику самостоятельно.

Переведите мультиметр в режим замера напряжения и постоянном токе и коснитесь клемм проводов АКБ. Нормальные показатели напряжения находятся в диапазоне от 13,8 до 14,8 В. Если цифра меньше нижней границы, то с генератором могут быть проблемы.

Тем же прибором коснитесь контакта генератора с маркировкой «30» («B+») чтобы измерить напряжение на выходе. Цифры там должны быть такими же — 13,8 до 14,8 В. Если у вас есть амперметр, замерьте силу тока на выходе генератора в разных условиях:

на холостых оборотах;
с обогревом сидений и стекол;

с включенным кондиционером;
при увеличении количество оборотов двигателя.
Полностью исправный генератор должен выдавать одинаковые показатели тока вне зависимости от условий.

Замеры напряжения на клеммах АКБ

Цена-качество

Ездить с неисправным генератором себе дороже — в какой-то момент ваш двигатель просто не заведется. Значит нужно покупать новый. Следующий вопрос — какой генератор покупать? Есть вариант купить оригинальную деталь, которая считается за «эталон», а по цене значительно дороже аналогов. Можно купить аналог штатного генератора — сейчас на рынке их огромное количество на любой кошелек.

Купить самый дешевый — сыграть в «русскую рулетку»: если повезет, то генератор проработает хоть какое-то время, а при худшем раскладе его даже не получится установить в автомобиль. Увы, не все производители проводят контроль размеров запасных частей на соответствие оригиналу. Экономия, конечно, вещь хорошая, но не в случае со сложными техническими продуктами, от которых зависит работа всего автомобиля.

На что обратить внимание при выборе?

Есть ряд деталей, на которые нужно обращать внимание перед покупкой генератора. В первую очередь смотрите на упаковку:

1) обязательно наличие адресов поставщика и производителя на коробке — если, конечно, им нечего скрывать;

2) информация о сертификации товара (СТР, ЕАС, ISO) — товар должен соответствовать техническим стандартам. Если сертификата нет, генератор покупать не стоит;
3) информация о гарантии: с какого момента она считается и какой срок составляет. Например, гарантия производителя «СтартВОЛЬТ» на генераторы действует 2 года с момента продажи, но есть случаи, когда срок считается с момента производства;
4) информация об оригинальных кодах товара и его применяемости к вашей модели автомобиля — будет неприятно, если после покупки вы узнаете, что он вам не подходит;
5) собственная система идентификации запчастей — у добросовестных производителей есть собственные уникальные номера деталей для конкретных моделей авто: например, генератор «СтартВОЛЬТ» для а/м ВАЗ 2110 имеет фирменное обозначение производителя LG 0110;
6) наличие в коробке уплотнителя или вкладышей для защиты от механических повреждений.

Проверяйте комплектность товара до его покупки. В коробке должны быть:

гарантийный талон – без него вы не сможете вернуть некачественный товар в магазин или напрямую производителю;
дополнительные документы, среди которых паспорт изделия, инструкция, результаты тестов или рекламная продукция. Чем больше документов, тем больше информации можно получить о продукте;
отдельные модели генераторов дополнительно комплектуются отдельными крепежными элементами (например, кронштейн крепления генератора). Если их нет, установить генератор будет крайне проблематично.

Упаковка генератора «СтартВОЛЬТ» с документами

Достаньте генератор из коробки и проведите визуальный осмотр:

любые сколы, царапины и прочие дефекты недопустимы — поврежденный товар покупать нельзя. Последствиями использования такой запчасти станет ее полное разрушение в процессе работы;
необходимо осмотреть и проверить затяжку основного крепежа генератора хотя бы на ощупь. Обратите внимание, что перед установкой изделия не нужно проверять затяжку второй (наружной) гайки выводного болта генератора, если таковой имеется (вывод В+) – их специально не затягивают чтобы подключать изделие было проще;
проверните шкив и послушайте, нет ли посторонних шумов при его вращении. Шум говорит о некачественной сборке, такой товар покупать, а уж тем более использовать нельзя;
в некоторых магазинах есть специальное оборудования для проверки. чтобы потом не “кусать локти”, и лучше потратить немного времени и провести проверку на специализированном стенде.

Сделал дело — катайся смело!

Поменять генератор не так-то просто. Можно сделать это и самому, если есть инструкция и какой-никакой опыт, или обратиться к специалистам. В любом случае, если вы купили качественный товар от проверенного производителя, да еще и с гарантией, можете быть спокойны за свой автомобиль — впереди не одна спокойная зима.

Преимущества генераторов «СтартВОЛЬТ»:

полная аутентичность штатным изделиям по габаритным размерам и выходным характеристикам;
100%-й двойной выходной контроль каждого генератора на специализированном стенде проверки D&V;
в комплект каждого генератора входит Индивидуальный технический паспорт, отражающий все реальные выходные характеристики каждого генератора;
взаимозаменяемость с оригиналом всех ключевых узлов – диодный мост, регулятор напряжения, подшипники и т. д.;
расширенный срок гарантии – 2 года с момента продажи;
расширенная идентификация: для удобства специализированных сервисных станций приводятся номера не только ОЕМ-номера, но и cross-reference основных аналогов – для быстрой идентификации знакомых популярных моделей.

Ознакомиться со всем ассортиментом генераторов и другой автоэлектрики от «СтартВОЛЬТ» вы можете здесь.

Подписывайтесь на наш Youtube-канал
Читайте нас на Яндекс. Дзен
Скачивайте наше приложение для IOS и Android — весь каталог продукции в вашем смартфоне!

* — Партнерский материал

Как проверить генератор автомобиля?

С момента запуска двигателя, в работу включается генератор. Это устройство питает бортовую сеть авто, систему зажигания и заряжает аккумуляторную батарею. Если он выйдет из строя, машина сможет работать еще некоторое время, пока не сядет батарея. Этот буферный запас хода дает возможность принять меры, если возникли подозрения в неработоспособности данного узла. Может быть выполнена проверка автомобильного генератора на предмет корректности его работы. Данное устройство не всегда работает стабильно, его выходные параметры могут отличаться. Это влияет на работу бортовых электроприборов и устройства системы зажигания. Если проверка генератора автомобиля покажет его неработоспособность, необходимо отправляться домой или в ближайший автосервис для решения данной проблемы.

Как проверить генератор на авто

Чтобы определить работоспособность устройства с наименьшими потерями времени, многих интересует, как проверить генератор на машине не снимая его. Для демонтажа данного узла необходим инструмент, навыки работы с ним и немного времени. Конечно, снятие изделия позволит после проверки выполнить его обслуживание и чистку, но это не обязательно. Поэтому проще, когда возможна проверка генератора на автомобиле. Для этого потребуется мультиметр. Этот прибор широко востребован, а потому, если его нет у вас, он может быть у знакомых. С помощью данного устройства необходимо измерить напряжение на клеммах аккумулятора при заглушенном двигателе. Идеальные показания колеблются в пределах 12,5-12,7 вольт, что означает хорошее состояние батареи.

Теперь следует запустить двигатель и снова померить напряжение на холостых, которое должно колебаться в пределах 13,8-14,5 В. Это один из самых точных способов того, как проверить работает генератор на машине или нет, так как соответствие напряжения этим параметрам говорит о том, что устройство функционирует нормально и его мощности хватает для питания бортовой сети и зарядки аккумулятора. Но это поверхностная проверка, так как выполняется она без нагрузки. Если вас интересует, как проверить генератор на работоспособность на машине, увеличив нагрузку на бортовую сеть, все просто – необходимо использовать электрическое оборудование. Поочередно следует включить осветительные приборы, автомагнитолу, кондиционер или печку. Все это дополнительно нагружает сеть, а потому, при нормально работающем генераторе, напряжение снизится до 13,7-13,8 вольт.

Допускается кратковременное снижение напряжения ниже этих значений, но если оно менее 13 вольт, значит генератор не функционирует или некорректно работает, и питание идет от аккумулятора. Проверка генератора на машине возможна и без мультиметра, но для этого придется открутить левую клемму аккумулятора. Затем завести двигатель и дать небольшую нагрузку, включив фары. После этого открученную клемму необходимо снять с батареи. Если машина продолжила работать и фары не стали светить тусклее, значит проверка работы генератора прошла успешно. Остановка двигателя после снятия клеммы означает неработоспособность данного узла.

Как проверить генератор, снятый с автомобиля

Выше мы рассмотрели, как проверить генератор в домашних условиях не снимая его с автомобиля. Если выяснится, что он функционирует некорректно или вообще не работает, придется его демонтировать и проверять вне машины, чтобы определить причину поломки. Рассмотрим, как проверить автомобильный генератор, диагностируя каждую его деталь.

Щетки и контактные кольца

Необходимо проверить высоту и диаметр данных деталей. Допускается минимальная высота щеток не менее 4,5 мм, а диаметр кольца не должен быть меньше 12,8 мм. Если параметры деталей меньше этих значений, это и есть проблема неработоспособности генератора. Их следует заменить, чтобы восстановить устройство.

Диодный мост

Не многие знают, как проверить исправность генератора путем диагностики диодного моста. Для этого необходимо измерить сопротивление обеих пластин в его конструкции поочередно. Если проводимость диодов фиксируется только в одном направлении, значит устройство исправно работает и причину поломки генератора следует искать в других деталях.

Регулятор напряжения

Еще один способ того, как проверить снятый генератор, заключается в диагностике регулятора напряжения. Для этого к его щеткам нужно подключить лампочку на 12 вольт, а на массу устройства и его плюсовую клемму подать напряжение. Если все нормально, лампочка будет гореть и погаснет при увеличении напряжения до 15 В.

Статор генератора

Если вы не знаете, как проверить генератор автомобиля тестируя его статор, объясним в двух словах. Необходимо проверить его обмотку, откинув диодный мост. Сопротивление 0,2 Ом между выводами считается нормальным. Сопротивление между обмоткой и нулевым проводом должно быть не менее 0,3 Ом. Если значения меньше, статор не пригоден к эксплуатации.

Теперь, зная, как проверить работает ли генератор, его не обязательно снимать. Демонтировать придется только в том случае, когда тестирование показало отрицательный результат. Если с диагностикой возникают трудности, обращение в автосервис компании Oiler поможет их обойти. Тут знают как проверить работу генератора и отремонтировать его в случае необходимости.

Как проверить генератор на машине: не снимая, пользуясь мультиметром

Автомобильный генератор может выйти из строя по следующим причинам:

• износ втулок ротора катушки возбуждения;
• неисправность регулятора напряжения;
• пробой диодов выпрямительного моста;
• короткое замыкание или обрыв обмоток;
• неисправность коллекторной зоны.

Большинство из этих неисправностей можно диагностировать, не снимая генератор с машины, поскольку эта работа в некоторых автомобилях требует наличия специнструмента, доступ со стороны днища, сложных слесарных операций.

Диагностирование износа втулок ротора катушки возбуждения

Износ втулок ротора (якоря) катушки возбуждения приводят к увеличению трения скольжения, и как итог, перегреванию генератора, уменьшению коэффициента полезного действия преобразования механической энергии в электрическую, увеличению нагрузки на двигатель автомобиля.

Видео — как проверить зарядку аккумулятора от генератора:

В самом критическом случае возможен разлом втулки и заклинивание ротора. Это может вызвать обрыв ремня генератора, который в свою очередь может привести к серьезным проблемам с двигателем.

Именно поэтому своевременная профилактика генератора начинается с втулок. Иногда вместо них используются подшипники, хотя втулки надежнее.

Износ втулок обычно диагностируют по характерному металлическому звону при работе генератора, увеличению растяжения ремня генератора.

Проще снять ремень и рукой проверить биение шкива генератора, двигая его перпендикулярно оси. Наличие даже небольшого люфта свидетельствует о необходимости замены втулок или подшипников.

Неисправность регулятора напряжения

Регулятор напряжения обеспечивает постоянный уровень напряжения на выводах генератора при различных оборотах двигателя. Если посмотреть на типовую схему генератора, регулятор напряжения управляет током катушки возбуждения.

Генератор представляет собой саморегулирующую систему. Если увеличиваются обороты, напряжение на регуляторе увеличивается, он уменьшает ток, протекающий через катушку возбуждения. Согласно закону индукции уменьшается напряжение на катушках статора, следовательно, и напряжение на выходе генератора.

Видео — как проверить генератор на машине не снимая:

При нормальной работе генератор обеспечивает при работающем двигателе стабильное напряжение на аккумуляторе в пределах от 13,3 до 14,5 Вольт независимо от оборотов двигателя.

Превышение, как и меньший уровень напряжения, говорит о возможной неисправности регулятора, его необходимо проверять.

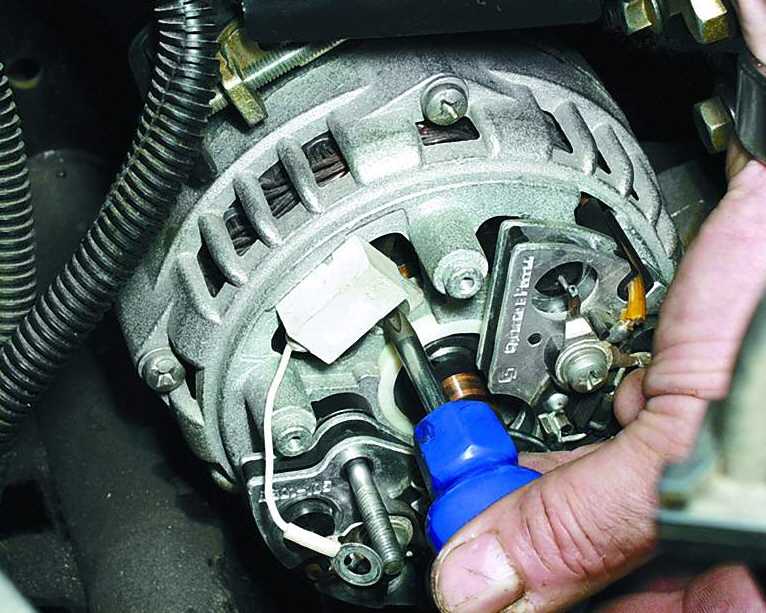

Конструктивно регулятор может быть выполнен в виде блока со щетками либо без них.

Иногда его называют «таблеткой» или «шоколадкой».

В большинстве случаев его легко демонтировать, не снимая генератор, и проверить в домашних либо гаражных условиях. Типовая схема проверки регулятора напряжения изображена на рисунке.

В качестве лампы 6 можно использовать любую салонную лампочку. 1 – аккумулятор, 2 — реле-регулятор, 3 – электронный блок, 5 – клемма для подключения тонкого провода, идущего к  генератору. Если лампа светится, следовательно, регулятор работает. Но если при этом напряжение заряда аккумулятора более 15 Вольт, регулятор напряжения все равно необходимо менять.

Видео — проверка генератора на автомобиле мультиметром:

Также необходимо поменять регулятор, если сильно изношены щетки. Однако, если вы обладаете некоторым опытом ремонта электроинструмента, можно попробовать поменять изношенную щетку (лучше обе щетки сразу).

Практически в половине случаев неисправность генератора обусловлена отказом регулятора напряжения.

Пробой диодов выпрямительного моста

Пожалуй, это самая опасная и трудно устраняемая неисправность. Очень часто она происходит при переполюсовке аккумулятора. Это, когда клеммы аккумулятора подключают в обратной полярности. При этом могут перегореть еще несколько предохранителей и блоков автомобиля.

Видео — проверка генератора в домашних условиях:

Обычно диоды выходят из строя парами, так как пробой одного влечет подачу прямого напряжения на последовательный диод. Когда диод пробивается, его сопротивление становится почти нулевым.

В этом случае генератор начинает перегреваться, увеличивается нагрузка на аккумулятор. Пробой диодного моста может вызвать замыкание электропроводки, возгорание.

Если из области генератора чувствуется запах гари, генератор чрезмерно нагревается, немедленно отключайте все провода, идущие к генератору, особенно толстый провод. Тщательно их изолируйте и следуйте к месту стоянки.

Видео — как проверить диодный мост на генераторе авто:

Проверить пробой диодов выпрямительного моста просто. Генератор должен «прозваниваться», как диод. Для этого переключите мультиметр в положение «Диод». Затем отсоедините все клеммы от генератора. Сначала щупы мультиметра включите между клеммой толстого провода и массой автомобиля в одном, затем обратном направлении. В одном направлении должно «звониться» (сопротивление от 200 до 1000 Ом, как у диодов в прямом включении), в обратном нет (сопротивление очень большое, более сотни килоОм).

Конечно, лучше снять генератор, разобрать его, демонтировать диодный мост и прозвонить каждый диод по отдельности.

Иногда диодные мосты генераторов называют «подкова», ясно почему. Кругленькие (6 штук)– это силовые диоды, они обычно перегорают, их менять трудно. При их монтаже используется не пайка, а сварка. На худой конец, неисправную пару из них можно просто выкусить, не меняя. Генератор будет все равно работать, хоть и не на полную мощность. Диоды цилиндрической формы обслуживают регулятор напряжения. Выходят из строя реже, но проверять также надо, как описано выше.

Короткое замыкание или обрыв обмоток

Если обрыв обмотки еще можно как-то обнаружить с помощью мультиметра, и то, разобрав генератор, то короткое замыкание диагностируется плохо, так как сопротивление обмоток мало.

Видео — как проверить работает ли генератор на машине не снимая:

Основной признак неисправности обмоток генератора – изменение цвета лаковой изоляции медных проводников обмотки генератора. При повышенных токах короткого замыкания цвет проводов становится значительно темнее. Это сопровождается запахом гари при эксплуатации генератора.

Можно отдать генератор на перемотку, но стоит это сейчас дорого. Если есть возможность купить аналогичный или с совпадающими посадочными размерами от другого автомобиля, лучше не перематывать.

Изменение цвета обмоток можно обнаружить визуально. В генераторе много технологических отверстий для охлаждения, при хорошем освещении можно исследовать цвет обмоток.

Неисправность коллекторной зоны

Коллектор – это латунные цилиндрические контакты возбуждающей обмотки, по которым движутся щетки

Обычно они изнашиваются неравномерно. Это приводит к искрению в области щеток, перегреву коллектора, еще большему изнашиванию щеток и коллектора.

В процессе обслуживания генераторов коллекторы растачивают и шлифуют. Бесконечно это делать нельзя, поэтому после нескольких ремонтов коллекторы меняют.

Видео — быстрая проверка генератора не устанавливая на авто:

Диагностировать изношенность коллектора можно при разобранном генераторе. Если снять регулятор напряжения со щетками, можно пальцем прощупать область коллектора. Если она «горбатая», следует думать о профилактике.

Обнаружить искрение щеток при заведенном двигателе, а это свидетельство изношенности коллектора, можно ночью, отключив все осветительные приборы.

Генератор – один из наиболее консервативных узлов автомобиля. Его конструкция практически не изменялась уже более пятидесяти лет. Если вовремя проводить регламентные работы (чистка, замена подшипников или втулок, ремня, щеток), он прослужит долго.

Насколько эффективны присадки для восстановления двигателя однозначно сказать сложно.

Как правильно выбрать масло для двигателя и на какие показатели следует обращать внимание.

Основные признаки неисправности https://voditeliauto.ru/poleznaya-informaciya/to-i-remont/priznaki-neispravnosti-dpdz.html датчика дроссельной заслонки.

Видео — как прозвонить генератор мультиметром:

Может заинтересовать:

Сканер для самостоятельной диагностики автомобиля

Добавить свою рекламу

Сравнить стоимость ОСАГО для своего авто

Добавить свою рекламу

Выбрать видеорегистратор: незаменимый гаджет для водителя

Добавить свою рекламу

Некоторые водители предпочитают видеорегистратор в виде зеркала

Добавить свою рекламу

Как проверить генератор на машине не снимая и если снять его с авто

 Генератор – это небольшая электростанция автомобиля. Он не только снабжает потребители энергией, но и восстанавливает заряд аккумулятора. Несмотря на то, что производители аккумуляторов заявляют, что их батареи способны обеспечить работу двигателя и проехать «на АКБ» не менее 200 км, тесты показали, что ни одна батарея не «дотягивает» до заявленных показателей.
Поэтому, даже находясь в пределах города, при подозрениях о поломке генератора лучше сразу проверить его работу – иначе «севшая» из-за недостаточной зарядки батарея может воспрепятствовать запуску двигателя и сорвать тем самым планы на день.
Рассмотрим в общих чертах устройство этого узла, возможные его неисправности и их выявление на снятом генераторе, а также расскажем, как проверить генератор на машине, не снимая его.

Содержание статьи

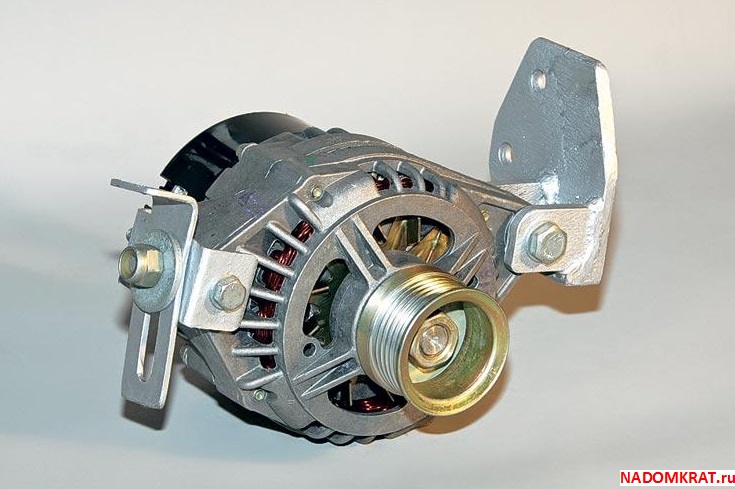

Устройство генератора



Устройство генератора


На рис.1 наглядно изображён генератор в разобранном виде, рис.2 показывает его электрическую схему.
Принцип работы его прост – шкив генератора приводится во вращение при помощи ремня, надетого также и на шкив коленвала. На современных авто этот ремень обычно передаёт крутящий момент и на другие механизмы двигателя, поэтому его принято называть сервисным.

Реле-регулятор напряжения в современных генераторах компактно выполняется в одном корпусе со щёточным узлом для экономии места.

Вращающийся ротор, на обмотку которого через меднографитные щётки подаётся электрический ток (для создания электромагнитного поля), порождает ЭДС в обмотке статора, «плюсовой» вывод (на рис.2 «В») которой соединён с АКБ, а отрицательный – с «массой».
Естественно, что при увеличении числа оборотов двигателя возрастает и ток, вырабатываемый генератором. Чрезмерное напряжение может вывести из строя не только АКБ, но и большинство электрических приборов авто. Поэтому в цепь обмотки ротора устанавливается регулятор напряжения, который ограничивает подачу тока на обмотку ротора и тем самым меняет напряжение, вырабатываемое статором.
Регулятор напряжения в современных генераторах выполняется в одном изделии со щёточным узлом, благодаря применению полупроводниковых ключей – более старые модели регуляторов были релейного типа и устанавливались отдельно – из-за громоздких размеров.
Диодный мост генератора служит для преобразования переменного тока в постоянный и, как видно из рис. 1, устанавливается внутри генератора.

Неисправности генератора



Неисправный подшипник генератора


Поломки генератора можно разделить на две группы – механические и те, что характерны для электрических приборов. Механические поломки достаточно просто диагностируются при осмотре генератора и его привода. Изношенные подшипники в самом генераторе и в натяжных роликах сервисного ремня выдают себя гудением, натяжение ремня контролируется обычно рукой. Сам сервисный ремень достаточно просто внимательно осмотреть на предмет трещин, расслоения, замасливания и т.д.
Поломки электрической части, как правило, требуют инструментального контроля (тестером, мультиметром, осциллографом) и могут быть следующими:

Самой распространенной неисправностью генератора является износ и заедание щёток.

1. Износ и заедание щёток.
2. Пробой или перегорание интегральной схемы регулятора напряжения.
3. Неисправности диодного моста – перегорание или пробой его вентилей.
4. Частичное или полное сгорание изоляции проводов обмоток ротора и статора.

Поломки могут привести не только к недостаточному напряжению, вырабатываемому генератором. Пробой схемы регулятора напряжения может, наоборот, способствовать тому, что весь ток, вырабатываемый генератором, будет поступать в бортовую сеть авто – а это может быть от 30 вольт и выше, что станет причиной перегорания электронных приборов и «выкипания» АКБ.

Как проверить, работает ли генератор, на машине



Проверка напряжения на аккумуляторе


Наиболее полную картину работы генератора даст осциллограф, но чтение осциллограмм требует специальной подготовки, а описание диагностики займёт много времени. Поэтому не будем описывать, как можно проверить генератор на машине осциллографом, а опишем более доступные способы.

Чтобы проверить генератор не снимая его, следует замерить напряжение на клемах аккумулятора при работающем двигателе — оно должно быть около 14 вольт.

Самый простой метод заключается в снятии клеммы с АКБ при работающем двигателе – если мотор после этого глохнет, значит, генератор не справляется со «своими обязанностями». Способ эффективный и наглядный, но он хорош лишь в том случае, если регулятор напряжения старого типа – релейный. Современные полупроводники не всегда выдерживают скачка напряжения, а вентили диодного моста – работы без нагрузки, поэтому такая проверка может погубить исправную до этого электронику.
Лучше всего замерить напряжение на клеммах АКБ при работающем двигателе – оно должно составлять около 14 вольт (при отключенных мощных потребителях) на холостом ходу.
Кроме того, «недодающий» электричества генератор проявляет себя так:

• при движении с небольшой скоростью в темноте свет фар немного «подрагивает» – это неисправен регулятор напряжения;
• работа генератора сопровождается характерным «завыванием», которое усиливается при включении электроприборов, а свет фар при этом становится более тусклым – неисправен диодный мост;
• звук пробуксовывающего на шкивах сервисного ремня знаком почти всем. Проскальзывающий ремень также снижает производительность генератора.

Как проверить генератор без машины



Проверка щёток генератора


Не стоит спешить разбирать сразу весь генератор, снятый с авто. Износ щёток не является поломкой, скорее, их замену можно рассматривать, как своего рода профилактику. Проверить щётки генератора лучше всего, сняв их в сборе с регулятором – осмотр покажет не только, насколько они изношены, но и позволит выявить возможное их заедание.

Для того, чтобы проверить регулятор напряжения генератора, недостаточно использовать только тестер или мультиметр – нужно удостовериться, действительно ли он не допускает превышения напряжения, подаваемого на щётки – и через них – на обмотку ротора.
Для проверки реле-регулятора генератора выглядит примерно так (рис.3):


Проверка реле-регулятора напряжения


Но, используя в качестве источника питания обычный 12-ти вольтовый аккумулятор, Вы сможете лишь констатировать обрыв цепи (в случае перегорания интегральной схемы), если не загорится контрольная лампочка. Но если вместо АКБ Вы подключите регулируемый блок питания и подадите напряжение свыше 14,4 вольта, исправный регулятор должен запереть цепь, и лампочка не загорится.


Проверка диодного моста генератора



Чтобы проверить диодный мост генератора мультиметром, нужно включить прибор в режим проверки полупроводников – звуковой сигнал при подключенном в прямой полярности диоде скажет о том, что диод не перегорел. При подключении же в обратной полярности такой звук будет свидетельствовать о том, что диод «пробит». Но иногда неисправные диоды можно увидеть невооружённым глазом – случается, их разрывает пополам.

Если под рукой нет мультиметра для «прозвонки», выйти из положения поможет обыкновенная лампа накаливания.

Но если под рукой нет мультиметра, «прозвонка» моста с помощью лампы будет не менее эффективной.
Для проверки на обрыв обмоток ротора и статора, достаточно простого пробника с лампочкой, но выявить межвитковое замыкание можно лишь, замерив сопротивления омметром. Но если обмотка статора сгорела, это можно установить по потемневшей изоляции и запаху гари.
Если Вы сняли генератор, но не уверены, что сможете полноценно произвести диагностику, можете отвезти его в специализированную мастерскую, где проверку произведут на специальном стенде.


Как проверить генератор своими руками

Прошли времена, когда торпедо автомобилей напоминали рабочие места пилотов авиации – с россыпью датчиков, приборов и механических кнопок. Теперь среди автопроизводителей принято не забивать шоферам голову «ненужной» информацией. В частности, почти не встретишь на приборной панели амперметр – в современных машинах осталась только сигнальная лампа. Она если что-то и покажет, то когда беда уже случилась. А ведь при поломке генератора продолжать движение автомобиль практически не может (максимум, проедет пару километров на аккумуляторе), есть вероятность «встрять» посреди дороги. Можно ли как-то проверить генератор и подстраховать себя от неприятной ситуации? Можно.

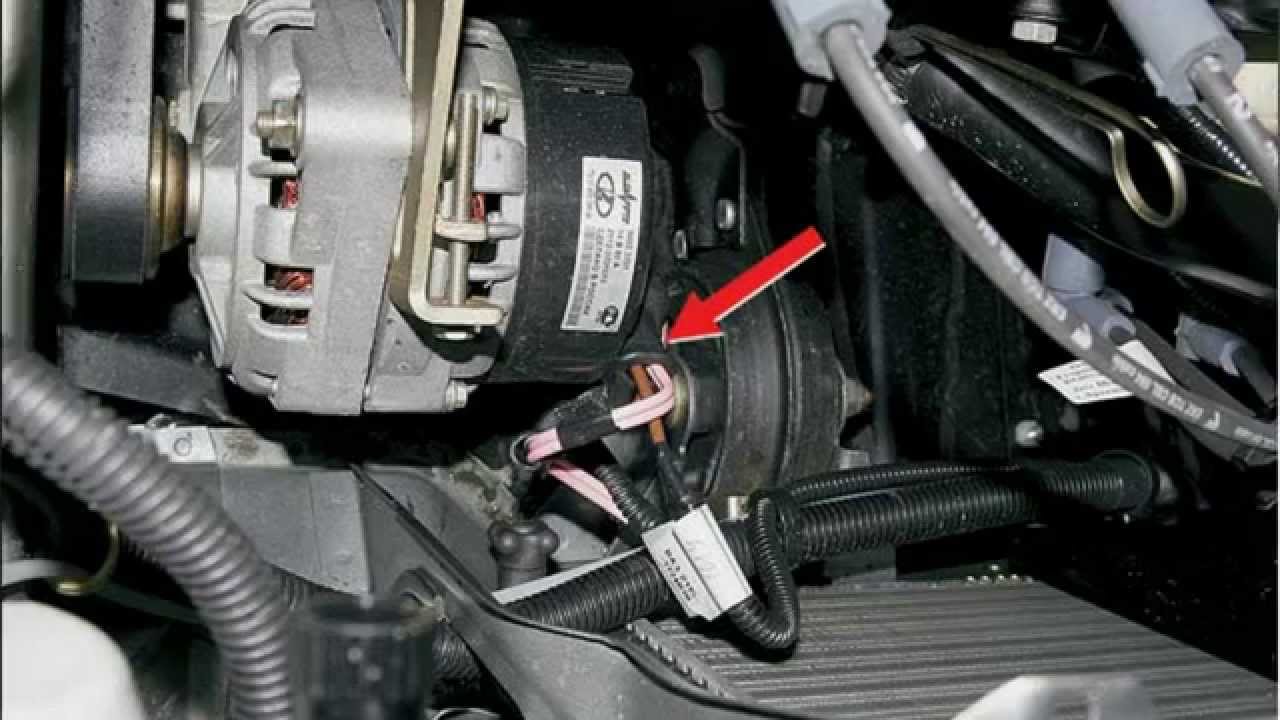

На фото: генератор под капотом автомобиля

Что может сломаться в генераторе?

Чтобы лучше понимать, что в генераторе может сломаться, нужно разобраться в его устройстве. Оно не такое сложное, как это может показаться. Если говорить упрощенно, то генератор состоит из:

• корпуса,

• подвижной части (ротор),

• неподвижной части (статор),

• а также дополнительных элементов, к которым относятся реле-регулятор, диодный мост, и щеточный узел.

Устройство генератора

Главные враги генератора – время, вода, химические реагенты и механические повреждения. От них все проблемы.

1. Самая популярная причина поломки генератора – износ щеток. Они графитовые и ходят по дорожкам ротора, поэтому от времени и большого пробега банально стираются. Щетки обычно продаются отдельно, стоят недорого и их нетрудно заменить.

Новые и старые щетки генератора

2. Куда менее приятная неисправность – поломка реле-регулятора. Если генератор держит слишком высокое или слишком низкое напряжение, то проблема с высокой долей вероятности именно в нем. Реле-регулятор сложнее диагностировать и заменить чем щетки, но с этим тоже можно справиться в домашних условиях.

Новое реле-регулятор слева, справа — старое

3. Заклинившие подшипники не сулят ничего хорошего. Ротор перестает вращаться, а без этого ток генератор вырабатывать не будет. Сами подшипники недороги, но для их замены нужен опыт и специструменты, так что лучше такую работу проводить в условиях сервиса.

Вышедший из строя подшипник генератора

4. При поломке диодного моста генератор становится бесполезен, ведь сам агрегат вырабатывает переменный ток, а для потребителей в автомобиле нужен постоянный. Этим преобразование как раз и занимается диодный мост. Это очень чувствительный элемент, который боится попадания воды, замыканий и перепутанной полярности. Его можно ремонтировать, меняя диоды, но в современных условиях диодный мост обычно меняют, это проще.

Диодный мост генератора ВАЗ

4. Самый неприятный вариант поломки – сгорание обмотки на статоре или роторе. Чисто теоретически ее можно восстановить, но обычно в таком случае нужно рассматривать целесообразность ремонта, зачастую купить новую обмотку будет дешевле, чем ремонтировать.

Сгоревшая обмотка генератора

Как диагностировать генератор не снимая

Понять насколько хорошо работает генератор можно и без его демонтажа с автомобиля. Способы очень простые и доступны любому автомобилисту.

1. Нужно замерить напряжение в бортовой сети обычным тестером. Необходимо сделать три замера. Сначала на незаведенном автомобиле (прибор должен показывать около 12,2-12,7 В, но это показатель здоровья аккумулятора).

Замер напряжения в бортовой сети

Потом пустить мотор и выключить все потребители (нормальное значение в такой ситуации должно находиться в диапазоне от 13,8 до 14,7 В). Наконец, нужно включить несколько мощных потребителей (печка, фары) и померить еще раз. Напряжение просядет, это нормально, так и должно быть, главное, чтобы просадка была не ниже 13В. Если цифры получились иные – с таким генератором ездить опасно.

2. Присмотритесь к работе осветительных приборов – если лампы головного света или подсветка салона стали тускнее, чем раньше, это первейший признак низкого напряжения в сети. Лучше на такой машине в дальнюю дорогу не ехать.

3. Очень тревожным симптомом является мигание фар в такт изменения оборотов. За «ровность» работы в генераторе отвечает реле-регулятор, если он не стабилизирует напряжение вне зависимости от частоты вращения коленвала, то почти наверняка скоро машина «встанет». Нужно срочно с этим вопросом разбираться.

4. Как бы это банально не звучало, но стоит присмотреться и прислушаться к генератору. Подшипники и ролики редко заклинивают внезапно, почти всегда грядущую поломку предваряет свист, вой или дополнительный шум. Если из под капота доносится посторонний шум, нужно обязательно найти его источник. За ремнем можно следить визуально, он тоже изнашивается не за одну поездку, а постепенно.

5. Если у вас старый карбюраторный авто, то вам доступен еще один, очень простой способ диагностики. Достаточно сбросить минусовую клемму с аккумулятора на заведенном автомобиле, и посмотреть на работу машины – если ничего не изменилось, значит, генератор с работой справляется, а если автомобиль стал работать неровно, с перебоями – нужно выяснять причину. Увы, но этот способ для инжекторных автомобилей противопоказан – сложно предугадать, как поведет себя хрупкий электронный блок управления при резком перепаде напряжения. В случае чего, ЭБУ придется менять и диагностика получится очень дорогой.

На что еще обратить внимание

Наконец, косвенную диагностику генератора можно провести по аккумулятору. Они работают в тесной связке, и по «здоровью» одного можно судить о работоспособности другого. Если аккумулятор приходится постоянно подзаряжать, то проблема может быть именно в слабом заряде от генератора (хотя проблемы самого «аккума» тоже не исключены). Боком выйдет для аккумулятора и слишком высокое напряжение в бортовой сети – если аккумулятор внезапно выкипел, то нужно заниматься диагностикой генератора, «просто так» такие вещи не случаются.

Не лишне и просто устроить осмотр генератору. Все провода у него должны быть надежно прикручены – без перебоев и перегибов, корпус не иметь повреждений, а сам агрегат не должен искрить при работе.

Диагностика с разборкой

Если превентивные меры не помогли, и генератор все-таки сломался, то необходим демонтаж агрегата, его разборка и диагностика. Если проблемный узел не бросается в глаза, то нужно проверять все составные части генератора поочередно.

1. Ротор. У него нужно мультимером проверить обмотку на сопротивление, «подключившись» щупами к контактным кольцам. Значение сопротивление исправной обмотки лежит в районе 2,4-5,1 Ом. Если на табло мультимера нули, то в обмотке обрыв, если сопротивление есть, но очень маленькое, значит где-то в обмотке есть межвитковое замыкание, если показатель выше – нужно смотреть контакты и пропаять самые ненадежные из них.

Проверка ротора генератора

2. Статор. У него тоже нужно «прозвонить» обмотку. «Правильное» значение сопротивление между выводами обмоток 0,2 Ом, иначе либо обрыв, либо замыкание. Изоляцию статора на пробой очень удобно проверять обычной лампочкой на 220 вольт. Если подключить ее одним контактом к выходу обмотки, а вторым контактом к корпусу статора, то она гореть не должна. Если горит – значит пробой.

Проверка статора

3. У диодного моста нужно проверить все диоды на проводимость тока. Для этого нужно переключить тестер в режим омметра, один щуп поднести к пластине, а второй поочередно к диодам, которые впрессованы в эту пластину. Потом шупы нужно поменять местами. И так проверить все диоды во всех пластинах. Диодный мост исправен, когда при одном из подключений диода сопротивление будет, а при другом нет. Из-за того, что диоды имеют разный заряд не стоит запоминать, какое подключение должно давать сопротивление, а какое нет, главное, чтобы в одном из двух замеров у каждого диода было сопротивление. Если нет – то диодный мост нужно менять.

Проверка диодного моста

4. Изношенные до предела щетки диагностировать проще всего – тут даже мультимер не потребуется. Достаточно линейкой замерить их длину, если она меньше 4,5 см, значит, щетки нужно менять. Не лишним будет заодно замерить и диаметр токосъемных колец. Он должен быть не менее 13 мм, а еще лучше около 14 мм.

Как вы видите, проверка генератора не такая уж и сложная задача. Простые операции можно провести прямо на машине, но даже если генератор придется снимать и разбирать – ничего сложного там нет. Мультимер, набор отверток и ключей помогут провести все замеры. Благо, на многие генераторы запасные части свободно продаются, так что можно заменить только износившейся элемент и самостоятельно, без больших вложений, вернуть генератор к жизни.

Как проверить авто мультиметром, проверка мультиметром утечки тока, высоковольтных проводов, аккумулятора, генератора, датчиков

В этот раз расскажем, как и зачем перед покупкой нужно проверить авто мультиметром. Методами можно пользоваться прямо при встрече с продавцом и осмотре автомобиля. Чтобы дело шло быстрее, потренируйтесь накануне на машине друга или знакомого.

Прежде всего, мультиметр нужен затем,  чтобы вовремя заметить утечку тока на машине. Из-за нее двигатель может работать неровно, выбросы станут более пахучими. Проводка может замкнуть, что выведет из строя магнитолу, электронный блок управления и другие приборы. Или железный конь просто не заведется.

Как проверить утечку тока на б/у автомобиле мультиметром

Проверка включает в себя:

• Заглушите мотор, выньте ключ. Закройте двери, но откройте стекла — аккумулятор будет работать непостоянно, машина может закрыться на центральный замок.
• Убедитесь, что дополнительная подсветка, магнитола отключены.
• Снимите «минусовую» клемму с АКБ.
• Положите один щуп между «минусовой» клеммой и отрицательным выводом аккумулятора — прибор покажет значение тока утечки.

Нормальный показатель — 15-70 мА. Если цифры больше и вы с продавцом располагаете временем, попробуйте найти причину. Для этого также подключите мультиметр , после чего начните один за другим вынимать реле и предохранители.

Показания пришли в норму — вы нашли причину утечки тока. Возможно, дальше потребуется ремонт или замена детали,  а то и всей проводки. Можете уверенно просить у продавца авто скидку или совсем отказаться от покупки.

Причин утечки может быть несколько. К ней могут быть причастны:

• аккумулятор;
• датчики;
• высоковольтные провода;
• генератор.

Каждый элемент можно проверить с помощью мультиметра.

Как проверить аккумулятор автомобиля мультиметром

Проверка аккумулятора автомобиля мультиметром включает в себя подключение сразу двух щупов. Мотор перед измерением также заглушите.

Красный щуп прислоните к «плюсовой» клемме, черный — к «минусовой». Если перепутаете — не страшно, прибор покажет актуальные цифры, просто со знаком минус.

Смотрите на экран прибора. Нормальный заряд аккумулятора колеблется в районе от 12,6 до 12,9 вольт.

Работу АКБ можно проверить также с запущенным мотором. При такой проверке аккумулятора автомобиля мультиметром вы также узнаете, как аккумулятор работает в паре с генератором, а также исправен ли регулятор напряжения.

Нормальные цифры при работающем двигателе — 13-14 вольт. Если мультиметр показывает меньше — аккумулятор нужно зарядить, или есть утечка тока.

Помните: мультиметр покажет заряд АКБ, но не расскажет о его работе исчерпывающе. Для этого существуют другие устройства. Например, нагрузочная вилка.

Как проверить датчики автомобиля мультиметром

Причиной «смерти» аккумулятора, скачков напряжения, ненужных значений на панели приборов могут быть различные датчики в машине. По опыту автомобилистов, чаще всего вызывают проблемы  5 видов датчиков:

• коленвала;
• скорости;
• детонации;
• ABS;
• кислородный датчик.

Понять, где они располагаются, вы можете из инструкции к машине, на сайтах автолюбителей, различных форумах.

Для проверки датчиков автомобиля мультиметром вам понадобится также информация о показателях напряжения в норме именно для вашего авто. Ее также можно найти в инструкции или в интернете.

Датчик ABS

Его проверяют по двум параметрам: напряжению и сопротивлению.

Чтобы начать измерение, выберите на мультиметре соответствующий режим. Если вы хотите узнать показатель сопротивления, для большинства норма – 1,2-1,8 кОм. Подключите прибор к датчику и начните замеры. При этом пошатайте провода, идущие к элементу. Если цифры на экране меняются и становятся выше или ниже нормы – с датчиком проблемы.

С измерением напряжения чуть сложнее – сделать это можно только с помощью домкрата или в автосервисе на стенде. Нужно раскрутить колесо автомобиля до 40-50 оборотов в минуту и следить за показаниями мультиметра. На любой машине он должен выдать 2 вольта.

Датчик коленвала

Важный элемент — без него машина вообще не запустится, или ехать на ней вы не сможете. Если визуально он кажется исправным,  возьмитесь за мультиметр. Подключите прибор к датчику и измерьте сопротивление. Норма, как правило, от 550 до 750 Ом. Но обязательно проверьте, актуальны ли эти цифры для автомобиля, который вы смотрите.

Кислородный датчик

Определяет, остался ли кислород в выхлопных газах. Перед замерами также осмотрите его – возможно, он поврежден и мультиметр вообще не понадобится. Тогда элемент нужно просто заменить.

Если все в порядке, измерьте, как с датчиком ABS, напряжение и сопротивление. Алгоритм тот же. Заводите машину и наблюдайте за прибором. После пуска на экране высветятся цифры 0,1-02, вольта. Машина прогреется – прибор покажет до 0,9 вольт. Не заметили, что показатель изменился – датчик, скорее всего, неисправен.

Если проверка напряжения прошла успешно, узнайте показатели сопротивления. Норма колеблется от 10 до 40 Ом.

Датчик детонации

Определяет ударную волну при сгорании топлива. Показатели сопротивления у него на каждой машине индивидуальные – ищите информацию в разных источниках.

С напряжением чуть проще. Сначала снимите датчик. Щуп с плюсом подключите к сигнальному проводу, «минусовой» — к массе, ближе к крепежному болту. Дальше самое интересное – ударьте датчиком о стену, стул или стол. Только так мультиметр зафиксирует показатель напряжения. Норма на большинстве авто – от 30 до 40 милливольт.

Датчик скорости

Перед замерами обязательно осмотрите элемент. Возможно, он просто окислился или оплавился.

После подключайте мультиметр и измеряйте. Порядок действий тот же, что с датчиком детонации.

Единственное – ударять им обо что-либо не нужно. Можно просто повращать или потрясти. Если мультиметр вообще не покажет напряжения – датчик неисправен.

Как проверить высоковольтные провода на авто мультиметром

Если вы ощущаете потерю мощности авто, видите повышенный расход топлива, машину трясет, а холостые обороты плавают — пора проверить высоковольтные провода. Точнее — измерить в них сопротивление. Запоминайте порядок действий:

• отсоедините провода от машины или отключите один провод с двух сторон;
• включите прибор в режим омметра и прислоните щупы к обеим сторонам провода.

Нормальный показатель сопротивления 6-10 кОм. Если прибор показывает меньше, вплоть до нуля, не пугайтесь. На цифры мультиметра влияет множество факторов, например:

• качество изоляции проводов;
• длина;
• наличие микроповреждений;
• тип проводов.

Если показатели вашей машины выходят за пределы нормы, лучше обратитесь в автосервис, где сопротивление измерят профессиональными и более точными приборами.

Как проверить мультиметром генератор на машине

Проверка генератора происходит аналогично замерам показателей других элементов авто, из-за которых происходит утечка тока.

• Традиционно выключаете зажигание, вынимаете ключ, выключаете магнитолу и прочее.
• Подключаете мультиметр к аккумулятору.
• Замеряете напряжение. Полностью заряженная батарея выдаст от 12,5 до 12,9 вольт.
• После этого заводите двигатель, включаете подогрев стекол, сидений, «печку», ближний свет.

И снова измеряете напряжение. Норма — 13-14 вольт. Максимум — 14,8 вольт. В этих случаях генератор работает, как часы. Если мультиметр показывает цифры меньше, генератор не заряжает батарею.  Значит, готовьтесь выложить приличную сумму за замену или ремонт агрегата.

Вместо послесловия

При покупке машины с пробегом полезно знать, как найти утечку тока и понять ее причину. Берите мультиметр на осмотр машины — спасете себя от неприятных сюрпризов, вроде внезапно севшего аккумулятора, скачков напряжения или сгоревшей проводки.

С той же целью проверяйте историю автомобиля. Сделать это можно прямо во время беседы с продавцом. Удобно воспользоваться сервисом «Автокод» — промониторите информацию сразу в 13 источниках: ГИБДД, РСА, ЕАИСТО, банках, налоговой и других службах. Проверка займет 5 минут.

После вы узнаете реальный пробег, количество владельцев, историю штрафов, а также информацию об угоне,  участии в ДТП, ограничениях на регистрацию авто и многое другое. Будьте бдительны!

Если вы профессиональный продавец авто, воспользуйтесь сервисом безлимитных проверок авто «Автокод Профи». «Автокод Профи» позволяет оперативно проверять большое количество машин, добавлять комментарии к отчетам, создавать свои списки ликвидных ТС, быстро сравнивать варианты и хранить данные об автомобилях в упорядоченном виде.

Полностью изучив онлайн-отчет, все же стоит внимательно приглядеться к техническим нюансам авто при покупке. А если вы не уверены в своих знаниях, или выехать на осмотр не предоставляется возможности, закажите услугу выездной проверки. Мастер проведет диагностику за вас и сделает подробное заключение с профессиональной точки зрения.

Как проверить автомобильный генератор. Как определить неисправный генератор

1. Дом
2. легковых автомобиля
3. Как проверить автомобильный генератор. Как определить неисправный генератор

Автомобильный генератор — устройство с достойным запасом надежности и долговечности, но, как и любой другой механизм, подвержено износу и поломкам.

14.11.2015 15:12:55 257

диодный мост, ток заряда, значение сопротивления, регулятор напряжения, клеммы аккумулятора

это то, что подскажет контрольная лампа

При неисправности генератора в большинстве случаев отмечу лишь сигнальную лампочку на приборной панели.При включенном зажигании и выключенном двигателе он должен гореть — эта индикация необходима для проверки исправности лампы. После запуска двигателя одновременно с началом вращения ротора генератора лампа гаснет, указывая на то, что генератор выдает номинал тока. В случае, когда сигнальная лампа или мощность ее свечения увеличились, зарядный ток на аккумулятор не подается вообще. Поиск и устранение неисправностей следует начинать непосредственно с генератора, затем проверять заряд всей цепи.Если при работающем двигателе контрольная лампа тускло светится или мигает, значит, генератор вырабатывает ток низкого напряжения. Наиболее частой причиной такой неисправности является недостаточное натяжение ремня привода генератора, но не устраненное, и неисправность регулятора напряжения.

Проверить регулятор напряжения

Основное предназначение регулятора напряжения — подача на аккумулятор автомобиля и электросистему постоянного напряжения в диапазоне от 13,5 до 14,5 В (у разных моделей автомобилей диапазон значений рабочего напряжения может незначительно отличаться).Перед запуском двигателя необходимо измерить напряжение на клеммах аккумулятора. В зависимости от «свежести» аккумулятора и его состояния значение разности потенциалов будет от 12 до 12,8 В. После этого заводим двигатель и мультиметром измеряем напряжение на выводах аккумуляторной батареи. Как уже было сказано, оно должно быть в диапазоне 13,5 — 14,5 В и не превышать пороговое значение даже в случае работы двигателя на высоких оборотах. Если регулятор напряжения неисправен, зарядный ток, идущий от генератора, будет увеличиваться пропорционально частоте вращения двигателя, иногда достигая критических значений.В результате перезарядки батареи выкипит электролит и мощность аккумуляторной системы. Помимо АКБ, слишком высокое напряжение зарядного тока способно вывести из строя устройства бортовой электроники автомобиля. Если при работающем двигателе напряжение на выводах аккумуляторной батареи не увеличивается, а уменьшается, значит, зарядный ток на аккумуляторную батарею не подается.

проверка диодного моста

Обычно диодный мост состоит из 6 диодов, 3 из которых отрицательные, а 3 положительные.«Переведя мультиметр в режим омметра, необходимо сначала подключить щуп к плюсовой пластине, а вторым прикоснуться поочередно к выводам трех диодов, зафиксировав значение сопротивления, показываемого омметром. Затем к плюсовой пластине к диодному мосту подключите второй щуп и первым поочередно измерьте сопротивление на концах диодов. Омметр должен показывать проводимость (чтобы зафиксировать любое сопротивление) на всех диодах только в одном случае, после смены мест щупов измеритель не должен показывать проводимость.Если хотя бы один из диодов показывает проводимость в обоих направлениях, значит, он сломан, и поэтому диодный мост необходимо отремонтировать или заменить на новый. Аналогичным образом проверил пробой «отрицательных» диодов.

Проверить ротор и статор

Мультиметром, переведенным в режим омметра, измеряют сопротивление обмотки возбуждения ротора путем присоединения щупов мультиметра к контактным кольцам. Сопротивление от 2 до 5 Ом свидетельствует о нормальном состоянии обмотки.Низкое сопротивление, близкое к нулю, укажет на межвитковую цепь, а стремление к бесконечности — на обрыв обмотки. Слишком высокое значение сопротивления — свидетельство плохого контакта контактных колец с выводами обмотки. Оценить состояние изоляции обмотки возбуждения ротора можно, измерив сопротивление между ротором и контактным кольцом. В случае утечки тока на землю прибор покажет определенное значение сопротивления. Перед проверкой статора не забудьте отключить выводы диодного моста генератора.Сопротивление между выводами обмоток статора должно быть около 0,2 Ом. Между общим выводом (нулем) и выводом одной из обмоток значение сопротивления должно быть около 0,3 Ом. Проверка состояния изоляции обмотки статора производится аналогично изоляции ротора. Удачи тебе! Ни гвоздя, ни палочки!

---

Статьи по теме

Как проверить генератор

Как проверить генератор

ГЕНЕРАТОР ТЕСТИРОВАНИЕ

ПРИМЕЧАНИЕ. Эти тесты предназначены для генераторов 12 В.Те же тесты будет работать с генераторами 6 В, но напряжение будет примерно вдвое меньше Значения 12 В.

Заряжается ли мой генератор?

Если у вас есть вольтметр, вот несколько простых тестов:

Измерьте напряжение на батарее. Должно быть около 12,6 вольт с двигатель выключен. По мере разгона двигателя напряжение должно увеличиваться. где-то около 14 вольт. Если это так, генератор работает и заряжается. батарея.

Если вольтметр не показывает , а не при работающем двигателе, сначала проверьте убедитесь, что щетки генератора не изношены слишком сильно. если ты можно слегка надавить на щетки при работающем двигателе и посмотрите, не погаснет ли лампа генератора или увеличится ли показание вольтметра.

Если это так, кисти могут быть изношены до такой степени, что они не прикладывают достаточно усилий. давление на коммутатор.

Испытание генератора

Если щетки в порядке, выполните этот тест:

Отключите генератор от регулятора (наверное, проще всего просто снимаем провода с генератора).
Подсоедините перемычку от DF на генераторе к раме генератора. Теперь запустите двигатель и измерьте напряжение от массы до D + на генераторе.

ПРИМЕЧАНИЕ. Некоторые генераторы имеют разные типы клемм;
подтвердите, что это DF и D + .

При увеличении оборотов двигателя напряжение должно подскочить до +35 вольт или около того (при 3000 об / мин).
Если он проходит этот тест, генератор исправен.

(Не проводите этот тест дольше, чем необходимо, поскольку он приведет к перегреву генератора.)

Поляризация

Если это не удается, возможно, необходимо поляризовать генератор.
Оставьте перемычку подключенной от DF к земле.
Снимите ремень вентилятора.
Подключите провод от клеммы + аккумулятора к D + на генераторе.

Вал генератора должен начать вращаться.

Не бегайте в таком режиме дольше нескольких секунд, чтобы избежать перегрева.

Генератор теперь будет правильно поляризован.
Если генератор не вращался , а не во время этого испытания двигателя, генератор скорее всего неисправен.

Снова наденьте ремень и повторно проверьте напряжение генератора с заземленным DF . Если выходное напряжение по-прежнему низкое, генератор неисправен.

О поляризации

Зачем генераторы нужно «поляризовать». Автогенераторам нужны магнетизм, чтобы начать.Этот «остаточный» магнетизм остается в Поле. полюсные наконечники даже после остановки двигателя.

При следующем запуске генератора остаточный магнетизм создает небольшой напряжение в обмотках якоря. Недостаточно для зарядки аккумулятора, но достаточно, чтобы позволить обмоткам возбуждения потреблять ток. Поскольку поле тока увеличивается, полюсные наконечники создают еще больший магнетизм. Это делает даже больше напряжения в якоре, и цикл продолжается до тех пор, пока генератор
не сможет выдавать максимальную мощность.

Что же происходит с генератором, который хранился долгое время или недавно построенный? Остаточный магнетизм, возможно, уменьшился до точки. где он больше не может заставить генератор производить напряжение. В случае нового или неправильно обработанного генератора остаточная может даже быть из неправильного направления (полярные полярности северный и южный).

Поляризация — это простой процесс, используемый для восстановления невязки полюса поля магнетизм и обеспечивают правильное магнитное направление.

Нужно ли поляризовать регуляторы?

Нет, регуляторы не чувствительны к полярности.
Но мой регулятор пришел с инструкциями по его поляризации …
Эти инструкции фактически поляризовали генератор, а не регулятор. Производитель регулятора просто хочет убедиться, что ваш генератор будет работать правильно, чтобы не винить регулятор.

Испытание динамо-машины и проверка продукции

Динамо-машина — это простой генератор постоянного тока с двумя выходными клеммами.

Динамо-машина — это прочный и простой тип генератор который был установлен на многих более ранних автомобилях. Большинство современных автомобилей оснащены генератор .

Если вы подозреваете неисправность динамо-машины, проверьте все соединения с ней с помощью схема тестер.

Убедитесь также, что динамо-машина действительно вращается, когда двигатель работает, и приводной ремень отрегулирован на правильное натяжение и не проскальзывает (см. Проверка, регулировка и установка приводных ремней ).

Проверка выхода с помощью вольтметра или тестера

Проверка мощности динамо-машины

Подключите положительный провод вольтметра к клемме D, а отрицательный провод к земле.

Сделайте эти проверки с вольтметр если возможно. В противном случае используйте тестер цепей или контрольную лампу.

Инструкции для автомобиля с отрицательной (-) системой заземления. Для положительный (+) система заземления: отрицательное считывание означает положительное, а положительное — отрицательное.

Подключить вольтметр через аккумулятор терминалы в то время как двигатель бежит. Попросите помощника увеличить обороты двигателя до холостого хода.

г. напряжение батареи должен загореться, либо лампа тестера (или фары) должна загореться.

Если это не так и проверки соединений и приводного ремня удовлетворительны, выключатель выключите двигатель и отсоедините два кабеля от концевой плиты динамо-машины.

Клеммы обычно имеют маркировку D и F. Они бывают разных размеров, но при необходимости промаркируйте их, чтобы избежать путаницы.

Используйте небольшой отрезок довольно тяжелого кабеля, чтобы соединить клеммы D и F динамо-машины. Запустите двигатель и дайте ему поработать на холостом ходу не более 1000 об / мин .

Подключите положительный провод вольт метр к клемме D, а отрицательный провод — к земле.Счетчик должен показывать около 14 вольт (или лампочка на 12 вольт должна ярко светить). Если так, динамо-машина работает.

Тестирование кабелей

Испытание динамо-тросов

Подсоедините тросы динамо-машины, оставив короткий мостовой кабель на месте. Отсоедините кабели со стороны блока управления, где они также обозначены буквами D и F.

Запустите двигатель и дайте ему поработать на холостом ходу не более 1000 об / мин. Подсоедините положительный провод вольтметра к кабелю, отсоединенному от клеммы D на блоке управления, чтобы проверить, исправен ли он.

Затем проделайте то же самое с кабелем от клеммы F на блоке управления.

Если кабели исправны, и если динамо-машина заряжается, как было проверено ранее, счетчик должен показывать около 14 вольт, и любая неисправность должна быть в блоке управления.

Проверка низкой скорости зарядки или невозможности зарядки

Тестирование клеммы D без перемычки между D и F должно привести к низкому показанию.

Если первая проверка выхода (см. Слева) показала, что динамо-машина не заряжается, снова отсоедините клеммы D и F на концевой пластине динамо-машины, но удалите перемычку между клеммами.

Запустите двигатель и попросите вашего помощника разогнать его до 2000 об / мин (средняя скорость).

Если автомобиль не оборудован тахометр (тахометр), 2000 об / мин — это частота вращения двигателя, когда автомобиль движется со скоростью 30 миль / ч наверху механизм .

Снова подсоедините вольтметр между клеммой D и массой.

Если показание напряжения составляет от 2 до 4 В — достаточно, чтобы зажечь лампу фонарика, но не автомобильную лампу на 12 В в тестере цепей, то неисправность заключается в поле катушка или кисти .

Если нет напряжения, неисправность в арматура или выходные кисти.

❤️ Как проверить, неисправен ли ваш генератор

Каждая деталь вашего автомобиля — важная часть сложной головоломки. Генератор не исключение. Генератор — это генератор, который имеет решающее значение для работы вашего автомобиля. Без генератора переменного тока, работающего с оптимальной мощностью, электрическая система в вашем автомобиле не будет работать правильно. Проблема с электрической системой в вашем автомобиле может привести к серьезным повреждениям и дорогостоящему ремонту и замене. Если ваш генератор неисправен, система зарядки в вашем автомобиле не будет работать — вот как проверить, не поврежден ли ваш генератор.

Авторемонт стоит ДОРОГОЙ

Что такое генератор?

Генератор — это генератор электроэнергии в вашем автомобиле. Это основной компонент электрической и зарядной системы вашего автомобиля. Все автомобили с двигателем внутреннего сгорания, за исключением нескольких избранных гибридов, имеют генератор переменного тока.Когда ваш двигатель работает в вашем автомобиле, генератор отвечает за питание от аккумулятора. Генератор, как правило, представляет собой необслуживаемый генератор электроэнергии. Однако при плохом уходе вам, возможно, придется заменить или отремонтировать генератор раньше, чем вы думаете, несмотря на то, что срок службы генератора в большинстве автомобилей обычно составляет 10-15 лет.

Генератор также подает электроэнергию во внешние электрические системы автомобиля для зарядки всех компонентов в автомобиле. Генератор привинчен и прикреплен к двигателю и приводится в действие змеевиком.

Что такое серпантин / приводной ремень?

Серпантинный ремень также известен как приводной ремень. Приводной ремень предназначен для привода вспомогательного оборудования, установленного на вашем двигателе. Ремень привода будет управлять генератором, водяным насосом и компрессором кондиционера и обеспечивать их питанием. Если змеевиковый ремень сломается или поврежден, автомобиль не сможет двигаться.Если вы попытаетесь запустить двигатель без работающего приводного ремня, двигатель будет перегреваться, так как водяной насос не работает. Обрыв ремня также может повредить радиатор и шланги охлаждающей жидкости.

Симптомы обрыва приводного ремня включают громкие звуки, визг и другие звуки, исходящие из-под капота. Также может загореться сигнальная лампа системы зарядки, поскольку генератор перестанет заряжать аккумулятор. Плохой генератор и плохой приводной ремень идут рука об руку.

Признаки неисправного генератора

Есть несколько основных признаков неисправного генератора.Наиболее распространенным признаком является то, что система зарядки автомобиля показывает проблему, когда на приборной панели загорается сигнальная лампа в виде батареи. Если этот индикатор не загорается, значок «ЗАРЯДКА» также может гореть во время движения. Эта сигнальная лампа обычно загорается, когда вы включаете зажигание, но она должна погаснуть, как только двигатель будет полностью запущен.

Если индикатор продолжает гореть, это явный признак неисправности вашей системы зарядки. Предупреждающий световой сигнал не указывает напрямую на неисправный генератор, но это наиболее частая причина его появления.Вам следует выбрать механика, который проведет некоторые испытания генератора переменного тока и выяснит, какие электрические причины загораются при работающем двигателе.

Вторым признаком слабой системы зарядки является то, что приборная панель и фары тускнеют, когда автомобиль находится на холостом ходу, но становятся ярче, когда двигатель включен. Проблема может быть связана со слабым генератором переменного тока, но также может быть причиной разрядки аккумулятора. Кроме того, плохое соединение с клеммами аккумулятора или ослабление приводного ремня может вызвать слабую систему зарядки.Воющий и жужжащий звук генератора переменного тока — еще один симптом неисправности и может быть признаком шумного подшипника генератора.

Последний симптом — неисправные номера в вашем автомобиле. Есть три вращающихся пластины, которые покрывают огромное пространство медных проводов и создают зону, в которой генератор переменного тока производит энергию. Если эти пластины выходят из строя, они могут выходить из строя по одной. Это приводит к ослаблению генератора, но не к полной остановке. Если пластины выйдут из строя, мощность резко снизит выходной уровень.Этот износ электрической системы приводит к выходу из строя батареи и отказу системы зажигания. Чтобы предотвратить повреждение и разрушение вашей батареи, вам необходимо следовать определенным методам, чтобы проверить, исправен ли ваш alterantor.

Как проверить генератор

Если вы не уверены, работает ли ваш генератор на полную мощность, вам нужно будет выполнить несколько тестов детали, чтобы увидеть, не поврежден ли он, насколько серьезны повреждения и как их исправить.Самый простой способ проверить — использовать вольтметр, но есть и другие методы, чтобы определить реальную проблему с вашим генератором и определить, неисправен ли он.

Метод 1 — Использование вольтметра

Шаг 1 — Купить вольтметр

Первый шаг в процессе использования вольтметра — это купить вольтметр. Вы можете найти его в любом автомобильном магазине или некоторых универмагах обычно менее чем за 20 долларов.Не покупайте один из самых дорогих брендов, потому что вы думаете, что он будет работать лучше — менее дорогие делают ту же самую работу за небольшую часть цены.

Если у вас уже есть мультиметр, вы можете использовать его. Мультиметр может измерять напряжение и другую электрическую мощность в вашем автомобиле, например ток и сопротивление. Вольтметр — это устройство, используемое для измерения электрической разности между двумя точками в электрической цепи. Вольтметр — полезный инструмент для определения неисправности генератора в вашем автомобиле.

Шаг 2. Проверьте аккумулятор

Второй шаг — сначала проверить аккумулятор. Аккумулятор необходим для запуска и работы вашего автомобиля, который, в свою очередь, будет вращать генератор переменного тока на достаточно высокой скорости, чтобы аккумулятор оставался заряженным и работающим. Если аккумулятор разряжен или поврежден, вы не сможете завести автомобиль. Если вы не можете запустить двигатель, вы не сможете проверить генератор — это замкнутый круг.

Не имея возможности включить автомобиль, вы не можете использовать вольтметр для проверки электрической мощности в автомобиле. Если погода слишком холодная или ваша батарея со временем сильно изнашивается, реальная проблема может быть в батарее, а ваш генератор может даже не быть проблемой. Вот как проверить вашу батарею, чтобы убедиться, что ваш генератор не плохой, а ваша батарея.

Сначала вам нужно выключить автомобиль. Перед установкой вольтметра убедитесь, что двигатель выключен, чтобы предотвратить возможные аварии.Во-вторых, полностью откройте капот, чтобы получить доступ к аккумулятору и другим частям автомобиля. В-третьих, подключите вольтметр к аккумулятору. Подсоедините красный провод вольтметра к положительной клемме батареи, а черный провод — к отрицательной. Далее считайте показания вольтметра. Если аккумулятор показывает, что напряжение внутри аккумулятора превышает 12,2 вольт, значит, его мощности достаточно для запуска генератора. Если напряжение аккумулятора ниже 12,2 вольт, вам нужно будет зарядить аккумулятор и повторно проверить его или попробовать другой метод.

Шаг 3 — Заведите автомобиль

После того, как вы проверите аккумулятор и убедитесь, что он имеет достаточно мощности для запуска генератора для проверки, вы можете заводить свой автомобиль. Увеличьте обороты двигателя до 2000 об / мин или выше, чтобы убедиться, что аккумулятор дает энергию. Это увеличит мощность и заставит регулятор напряжения переключить генератор на более высокую передачу. Если генератор не может переключиться на повышенную передачу, генератор вышел из строя.

Шаг 4 — Повторно протестируйте аккумулятор с помощью вольтметра

Не выключайте двигатель и повторно проверьте аккумулятор с помощью имеющегося вольтметра или мультиметра. На этот раз при чтении показаний вольтметра напряжение должно быть не менее 13 вольт. Если изменение числа оборотов приводит к колебаниям напряжения от 13 до 14,5 вольт, то генератор находится в рабочем состоянии. Если напряжение остается неизменным при колебаниях оборотов, значит, ваш генератор не работает должным образом и находится в плохом состоянии.Повторите этот процесс с другими электрическими компонентами, такими как свет и радио. Если генератор заряжается, а напряжение аккумулятора остается выше 13 вольт, значит, генератор работает нормально.

Метод 2 — Контроль вашего генератора

Шаг 1. Проверьте манометр генератора

Первый шаг в мониторинге вашего генератора для проверки уровней — это проверка самого манометра генератора.Если у вас есть датчик напряжения, он покажет вам выходную мощность генератора, и его будет легко прочитать и увидеть уровни. Для тестирования дайте двигателю не менее 2000 оборотов в минуту.

Включите вентилятор нагнетателя переменного тока, фары и фонари, а также любые другие электрические аксессуары, которые могут вызвать нагрузку на генератор. Обязательно следите за датчиком, чтобы увидеть, снижает ли он напряжение или силу тока. Если вольтметр выше при работающем двигателе, можно предположить, что генератор работает нормально, а генератор не плохой.

Шаг 2 — Слушайте генератор переменного тока

При работающем двигателе послушать генератор. Если есть проблема с подшипниками, вы можете услышать визг из передней части автомобиля. Визжащий звук станет громче, когда у вас будет одновременно включено больше электрических устройств, таких как радио и кондиционер, работающие одновременно на высокой мощности.

Шаг 3. Включите радио

После того, как вы включили магнитолу, увеличьте мощность двигателя.Настройте радио на более низкое значение в диапазоне AM без воспроизведения музыки. Если при нажатии на педаль акселератора радио продолжает скулить или становится нечетким, проблема может заключаться в генераторе, который указывает на неисправность генератора.

Шаг 4 — Найдите автосалон

Чтобы определить, действительно ли проблема в вашем генераторе, вам следует попытаться найти магазин автозапчастей, где можно бесплатно протестировать ваш генератор. Поскольку магазины захотят, чтобы вы купили генератор в их конкретном магазине, они с большей вероятностью проверит вашу оригинальную деталь бесплатно — в надежде, что она неисправна и повреждена, и вам нужно будет купить новый тут же. Демонтируйте генератор и принесите его в магазин для проверки.

Как продлить срок службы генератора переменного тока

Иногда генератор выходит из строя раньше, чем это предполагалось, когда защитная крышка двигателя повреждена или отсутствует. Попадание воды внутрь генератора со временем может привести к его более быстрому износу. Если нижний щиток двигателя поврежден, его необходимо заменить, чтобы моторный отсек оставался сухим. Кроме того, охлаждающая жидкость или масло могут протечь и повредить генератор.Следите за тем, чтобы генератор и моторный отсек оставались сухими, чтобы предотвратить повреждение жидкостью электрических частей.

Стоимость замены генератора

Замена генератора переменного тока — дорогостоящий процесс, который обычно стоит от 420 до 850 долларов. Оригинальная деталь, купленная напрямую у дилера, еще дороже. Восстановление устройства дешевле и требует, чтобы ваш механик снял генератор и отправил его в ремонтную мастерскую. Механик взимает плату за демонтаж и установку, по крайней мере, в размере 70–120 долларов США, плату за ремонт, которая составляет 80–150 долларов США, а иногда и за дополнительную плату за рабочую силу.

Что делать, если я не хочу проходить через хлопоты, чтобы проверить, неисправен ли мой генератор?

Если ваш автомобиль уже старый и у него есть другие проблемы, возможно, вы не захотите возить свой автомобиль для замены или ремонта генератора. Проверка генератора может занять больше времени, чем хотелось бы, и вместо этого вы можете просто купить новую машину. Если это ваш мыслительный процесс, то вам следует привезти свой автомобиль в уважаемое место, чтобы получить справедливую цену.В CashCarsBuyer вы можете привезти свой автомобиль и заработать немного денег на свой автомобиль, не беспокоясь о ремонте поврежденных деталей.

Как проверить генератор: 8 шагов (с изображениями)

Об этой статье

Соавторы:

Мастер-механик

Соавтором этой статьи является Jay Safford. Джей Саффорд — консультант по автомобильной промышленности и руководитель проекта. Он является специалистом по автомобильному обслуживанию (ASE), Ассоциацией управления автопарком NAFA, Ford и имеет сертификат L1. Он имеет более чем 15-летний опыт ремонта автомобилей и работал инструктором по автомобилестроению в Техническом институте Линкольна в Уэст-Палм-Бич, Флорида. Эту статью просмотрели 58 327 раз (а).

Соавторы: 3

Обновлено: 17 ноября 2020 г.

Просмотры: 58,327

Краткое содержание статьи X

Генератор в вашем автомобиле отвечает за зарядку автомобильного аккумулятора и питание электрической системы.Если ваши фары не такие яркие, как обычно, электрическая система вашего автомобиля не работает должным образом или у вас возникают проблемы с запуском автомобиля, все это может быть признаком того, что ваш генератор не работает должным образом. К счастью, вы можете легко проверить генератор вашего автомобиля, чтобы убедиться, что он работает, с помощью вольтметра, который является прибором для измерения напряжения. Перед проверкой генератора вам необходимо убедиться, что аккумулятор вашего автомобиля полностью заряжен. Выключите машину, откройте капот и подключите положительный датчик вольтметра к положительной клемме аккумулятора, а отрицательный датчик — к отрицательной клемме на аккумуляторе.Затем проверьте показания вольтметра. Если он меньше 12,2, вам необходимо зарядить аккумулятор, прежде чем вы сможете проверить генератор. В противном случае попросите помощника завести машину и разогнать двигатель до 1500 об / мин. Еще раз проверьте показания вольтметра. Напряжение должно увеличиться на 0,5–2 В до примерно 13,6–15,8. Если показания остаются прежними или падают, это означает, что генератор не заряжается и вам может понадобиться новый. Если показание выше более чем на 2 вольта, это может означать, что ваш генератор перезаряжается.В любом случае, отнесите машину в автомастерскую, чтобы узнать, в чем проблема. Чтобы узнать, как диагностировать проблему генератора переменного тока, проверив датчик или по звуку, продолжайте читать!

• Печать
• Отправить письмо поклонника авторам

Спасибо всем авторам за создание страницы, которую прочитали 58 327 раз.

Generac Power Systems — Часто задаваемые вопросы о домашних генераторах

Самый логичный способ определить ваши потребности — представить себе дом без электричества. Некоторые простои могут быть непродолжительными, а другие могут длиться дни или недели.Что ваша семья пропустит во время отключения электроэнергии? Имея некоторую базовую информацию, вы можете определить приблизительный размер с помощью нашего калькулятора размеров генератора.

Самый лучший способ понять ваши возможности и работать в рамках вашего бюджета — это запланировать бесплатную оценку на дому. Во время консультации вы получите индивидуальное внимание и детальную оценку, необходимую для поиска решения, отвечающего вашим потребностям.

Обладая широчайшей линейкой продуктов, охват основных цепей начинается с недорогой серии Generac PowerPact ™.Доступны другие системы для решения практически любых задач:

Охват основных цепей

— компания Generac исключает догадки при выборе размеров, предлагая готовые системы генераторов серии Guardian. Генератор соединен с передаточным переключателем, содержащим заранее определенное количество цепей в зависимости от номинальной мощности генератора в кВт. Каждая цепь напрямую подключена к согласованной цепи на главной панели автоматического выключателя дома, обеспечивая электричеством этот конкретный прибор или часть дома.

Управляемое покрытие всего дома — вы можете получить большее покрытие с меньшим количеством генератора, вплоть до покрытия всего дома, если соединить меньший генератор с одним из вариантов отключения нагрузки Generac. Это создает решение с управляемым питанием, в котором несущественные цепи отключаются, когда генератор приближается к максимальной мощности. Они снова включаются, когда основные цепи больше не требуют питания, поэтому все цепи получают питание в разное время.

Полное покрытие всего дома — Легко охватите каждую цепь в вашем доме, соединив одну из более мощных блоков Generac и соответствующий переключатель передачи для обеспечения полного покрытия. Ни одна цепь никогда не остается открытой, поэтому все приборы доступны каждую минуту.

Ознакомьтесь с нашими решениями для автоматического резервного копирования дома

Power on Demand: как это работает

Иллюстрация Гарри Кэмпбелла

Установки резервного генератора

Выжить в катастрофе в виде урагана, ледяной бури или землетрясения — это в основном вопрос удачи. Пережить последствия — когда линии электропередач отключены, а дороги непроходимы — требует более длительных усилий, чтобы уберечь пищу от порчи, подвал от затопления или замерзнуть трубы в ожидании восстановления работы.

С резервным генератором, припаркованным во дворе, у вас никогда не будет этих забот. В отличие от портативных моделей с бензиновым двигателем, которые доставляют аварийные бригады, эти мини-электростанции всегда «ждут», готовые к автоматическому включению в случае сбоя, даже если вас нет дома, чтобы щелкнуть выключателем. Резервные системы стоят дороже, чем их портативные собратья — около 3000 долларов против 900 долларов, но они также более мощные, долговечные, тихие и безопасные. Вот почему все больше и больше людей, оставленных в неведении из-за стихийных бедствий или, все чаще, из-за частых сбоев стареющей электросети, вкладывают средства; с 2000 по 2005 год продажи резервных генераторов выросли в пять раз.

Базовая настройка режима ожидания проста. Мускулы — двигатель и генератор, вырабатывающие электричество, — живут снаружи, в защищенном от непогоды звукоизолирующем ящике, прикрепленном к бетонной площадке. Мозги, также известные как автоматический переключатель, находятся внутри и подключают генератор к главной панели выключателя дома. Этот переключатель определяет, когда мощность снижается, предупреждает о включении генератора и шунтирует его электричество через центр нагрузки, субпанель для всех домашних цепей, которым требуется аварийный ток.Когда питание возвращается, выключатель сигнализирует генератору об остановке и восстанавливает подключение дома к сети. Вам не нужно ничего делать, за исключением, возможно, присмотра за топливным баком, если двигатель работает на пропане или дизельном топливе. Для генераторов, работающих на природном газе, этого даже не нужно делать.

Иллюстрация Гарри Кэмпбелла

Практические соображения

Сложная часть наступает раньше, когда мы пытаемся выяснить, какого размера должен быть генератор и где его поставить.Люди, которые хотят, чтобы весь дом работал так, как будто ничего не случилось, дорого заплатят за удобство: установка на 35 киловатт обойдется вам в 10 000 долларов и потребует больших затрат на топливо и техническое обслуживание. Но если вы ограничитесь только необходимыми вещами — отстойником, кондиционером, системой отопления, холодильником и несколькими лампами — вы можете обойтись чем-то гораздо меньшим. Например, генератор мощностью 7 киловатт можно купить примерно за 1700 долларов. Установщик может определить размер устройства, или вы можете использовать калькулятор на thisoldhouse.com/shortcuts.

Однако перед тем, как выписать чек, убедитесь, что городской строительный инспектор получил одобрение относительно места для парковки устройства. Как и все двигатели внутреннего сгорания, генераторы выделяют окись углерода, поэтому их следует размещать как можно дальше от дверей и окон. Еще одним фактором является шум: генератор может выдавать от 60 до 80 децибел, что примерно соответствует уровню громкого дорожного шума. Вы (и ваши соседи), вероятно, не будете завидовать ракетке, когда произойдет отключение электричества, но те 20-минутные тренировки раз в неделю, которые необходимы двигателю и батарее для поддержания формы на большом мероприятии, могут стать серьезное раздражение в три часа ночи или во время вечернего барбекю.Попросите установщика установить время тренировки на удобное для вашего района время. Посадка вечнозеленых растений или забор вокруг агрегата также помогает скрыть шум.

Как и любой страховой полис, генератор — это то, что вы покупаете в надежде, что он не понадобится. В самом деле, если есть что-то, что снижает стоимость, так это следующее: срок службы генераторов составляет 15 или более лет. «Работа резервного генератора 100 часов в год — а это много — примерно эквивалентна пробегу около 5 000 миль», — говорит Майк Карр, представитель производителя Generac.«Так что вряд ли вы изнашиваете двигатель».

Двигатель резервного генератора

Как и в автомобиле, большинство резервных генераторов имеют двигатель внутреннего сгорания с поршнями, охлаждающими вентиляторами и свечами зажигания. Но вместо того, чтобы приводить в движение пару осей, единственная цель двигателя — вращать ротор генератора переменного тока со скоростью 3600 оборотов в минуту, создавая при этом поток экологически чистой электроэнергии. Меньшие агрегаты (производящие менее 16 киловатт) обычно имеют двигатели с воздушным охлаждением; более дорогие двигатели с водяным охлаждением будут работать больше и дольше без жалоб.

Как и в автомобиле, в генераторе нужно менять масло, заменять фильтры и, если он с водяным охлаждением, проверять антифриз. Эти задачи необходимо выполнять каждые два года, даже если вы никогда не используете устройство в аварийных ситуациях, или каждые 50–200 часов работы, если вы это делаете. Если вы не хотите, так сказать, возиться под капотом, подпишите договор на техническое обслуживание с дилером, который специализируется на вашей марке генератора.

Насколько он должен быть большим?

Мощность генератора, измеряемая в киловаттах, должна быть достаточной для питания всех электрических устройств, которые вы хотите использовать в аварийной ситуации, плюс 20-процентная амортизация.Эта дополнительная мощность означает, что двигатель не должен работать на максимальной скорости, чтобы удовлетворить ожидаемые потребности. Это также гарантирует, что есть достаточно резервной мощности для дополнительного скачка напряжения, необходимого для запуска электродвигателей, например, в кондиционерах и холодильниках.

Чтобы определить, насколько большой должен быть ваш генератор, составьте список всех приборов, которые вы хотите снабжать аварийным питанием, а затем воспользуйтесь онлайн-калькулятором на thisoldhouse.com/shortcuts. Вы можете получить представление о потребностях вашего дома в электроэнергии из приведенного ниже списка распространенных приборов.

Эксплуатационная мощность		Мощность при запуске
700	Холодильник	2,800
750	Фары (10 при 75 Вт)			9005	800	Телевизор (большой)	0
500	Газовая печь (с вентилятором 1U2-л.с.)	1,250
Центральный кондиционер (3 тонны)	12,500
2,000	Оконный кондиционер	6000

Стоимость и производители

Что такое резервный генератор

Миниатюрная электростанция, работающая на природном газе, дизельном топливе или пропане, которая автоматически включается в случае отключения электроэнергии. Работает постоянно, пока не будет восстановлено электричество (или не закончится топливо), затем отключается.

Почему вам нужен один

Он продолжает приводить в действие системы дома, даже когда вас нет рядом, предотвращая замерзание труб,

Затопленный подвал, испорченная еда и заражение плесенью.

Как это работает

При сбое питания автоматический переключатель мгновенно отключает основное питание, запускает генератор и направляет его электрическую мощность в указанные аварийные цепи в доме.Когда питание возвращается, выключатель отключает генератор и восстанавливает подключение дома к электросети.

Сколько стоит

Вы можете заплатить всего 1700 долларов за 7-киловаттную систему с воздушным охлаждением или более 10 000 долларов за 35-киловаттную установку с водяным охлаждением, достаточно большую для работы McMansion. Цены включают в себя безводные переключатели, но не включают установку, которая может достигать 1000 долларов.
