Автомобильный сабвуфер своими руками
Что может быть лучше увлекательного времяпровождения за рулем? Ответ очевиден – увлекательная поездка с музыкой. Поэтому в салонах авто всегда устроены музыкальные проигрыватели.
Но хватит ли их громкости и качества звука, чтобы утолить жажду водителя-меломана и его окружения? Хватит, если подсоединить к аудиопроигрывателю сабфуфер.
Последний продается отдельно или идет в комплекте с аудиосистемой. Однако приобрести дорогостоящую комплектацию может не каждый, что по умолчанию наталкивает на вопрос как сделать сабвуфер в машину своими руками, прибегая к доступным материалам. Последних много, а значит, остается разобраться в самом устройстве сабвуфера.
Сабвуфер: назначение и классификация
Сабвуфер представляет собой звуковой усилитель, подсоединенный к динамику, который размещен внутри короба-колонки. Сабвуфер призван воспроизводить аудио на низких частотах, чтобы делать музыку громче и чище.
По мощности звука сабвуферы бывают:
- Активными – со встроенными усилителем и кроссовером для получения высококачественного звучания и приема сигнала от разных источников.
- Пассивными – без усилителя, подключаемыми к аудиосистеме напрямую, из-за чего последняя иногда перегружается и теряет прежнее качество звучания.
Читайте здесь — ТВ кабель своими руками: как подключить, соединить, удлинить и нарастить телевизионный кабель (110 фото и видео)
Типы сабвуферов. Активный и пассивный сабвуферы
Все многообразие моделей этих акустических систем, представленных на российском рынке AV-техники, можно классифицировать по ряду признаков. Типы сабвуферов
– первейший критерий классификации. Исходя из него, все модели акустики разделяют на две класса:
- Активные сабвуферы
; - Пассивные сабвуферы.
Активный
сабвуфер
—
совстроенным усилителем. Такой вариант позволяет снизить нагрузку с внешнего усилителя или av-ресивера домашнего кинотеатра, перераспределив ее в пользу остальной пассивной акустики. Таким образом, выбор сабвуфера активного типа позволит обеспечить всем элементам акустической системы более высокий уровень выходного сигнала и его чистоту. Кроме того, расширенный диапазон сабвуфера
активного типа позволяет расширить границы динамического диапазона всего комплекса акустической системы домашнего кинотеатра. Еще одно существенная черта и преимущество, которым отличаются активные сабвуферы для дома – наличие кроссовера, значительно упрощающего подключение саба к остальным элементам системы и нивелирующего возможные искажения при воспроизведении низких частот, вызванные наличием других колонок. Таким образом, сабвуфер со встроенным усилителем позволяет размещать его в любом месте помещения, где это необходимо его владельцу.
Установка сабвуфера пассивного типа, не имеющего встроенного усилителя и кроссовера, приводит к разделению потенциала мощности внешнего усилителя на большее количество акустических колонок различного назначения. За счет этого обстоятельства помимо более низкой чистоты воспроизведения модели такого типа также весьма капризны в вопросах выбора идеального места для своей установки. Единственное их преимущество по сравнению с конкурентами активного типа – более доступная цена.
В силу этих причин большая часть моделей, которые предлагает каталог
сабвуферовинтернет—магазина Hi-Fi Design, принадлежат к активной акустике.

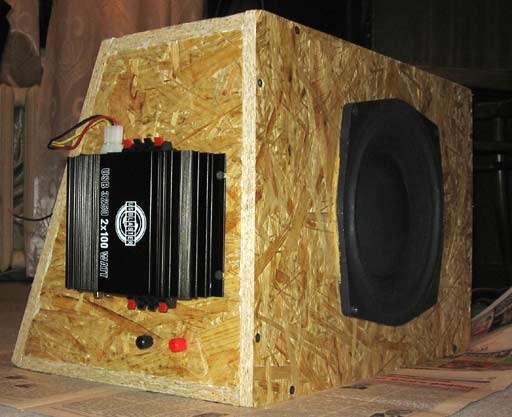

Активный сабвуфер: расходные материалы для усилителя
Энтузиасты спешат рассказать об изготовлении активного сабвуфера на базе:
- Универсального зарядного устройства;
- Блока питания;
- Материнской платы;
- DVD-проигрывателя;
- Микросхем типа TDA 15-57 Q и т.д.
Перечисленные устройства разнятся между собой платами. Но наличие в этих платах трансформаторов, резисторов и конденсаторов делает возможным проектирование усилителя путем перестановки непосредственно деталей.
![]()
Остается только просмотреть тематические видеоролики о том, как сделать активный сабвуфер своими руками, вооружиться паяльником и мультиметром, найти подходящие расходные материалы, а после – приступить к работе.
Самодельный автомобильный сабвуфер
Наверно многие автолюбители мечтают о хорошем звуке в своём автомобиле… Именно для этого я решил вам помочь и написал статью о том как можно сделать самому автомобильный сабвуфер. Его главный плюс состоит в том, что его себестоимость будет значительно ниже, чем если вы приобретёте саб в магазине…
Ита-а-ак…(©Ян Арлазоров) берем два низкочастотных динамика, при этом один из них может быть неисправным (обмотка, например, горелая), но оба должны быть одинаковые по размерам, в идеале однотипные, я брал 75ГДН. Также нужно иметь хорошую доску толщиной 1.5-2см, размером по ширине не уже габаритов динамической головки с запасом в две толщины доски, также понадобится рейка около 30X30мм, клей обувной, но я думаю можно взять и «момент», брать эпоксидку думаю не стоит, т. к. она не эластична (мне так кажется, хотя можно попробовать) , саморезы, два винта с гайками длиной 4-5см. Ну и конечно ножовку, линейку, карандаш, две прямые руки, отвертку, паяльник, дрель, пассатижи, низкочастотный генератор (я использовал встроенный в цифровой тестер, он выдает около 50Гц, но можно попробовать использовать просто запись с крутым dram’n’bass ). Вроде не забыл ничего… хотя…
Делаем короб длиной около метра и внутренним размером, таким, чтобы в него четко входила динамическая головка, собираем саморезами на клей.
Далее крепеж динамика, из рейки делаем четыре брусочка и крепим их также клеем и саморезами.
Теперь делаем электрические контакты. Припаиваем провода (можно и просто прижать шайбами) к болтам. Сверлим два отверстия в корпусе (как на рисунке) под эти болты и прикручиваем их гайками резьбой наружу, а проводами внутрь корпуса.
Теперь дело за динамической головкой. Берем хорошую (рабочую) и припаиваем к ней недавно упоминавшиеся провода. На соответствующих болтах можно пометить полярность головки, хотя это и необязательно. Далее крепим головку к уже сделанному креплению из брусков внутри корпуса через резиновые шайбы (я использовал водопроводные прокладки) большими шурупами.
Затем герметизируем динамик в корпусе при помощи, например, пластилина (так делал я), но можно придумать и что-либо лучшее…
Подключаем к клеммам усилитель на вход которого подаем низкочастотный сигнал и начинаем медленно двигать пассивную динамическую головку внутрь корпуса, внимательно слушая звук, стараемся поймать максимум громкости. Пропустили? Вытягиваем немного за подготовленные петельки и снова стараемся найти максимум. Чтобы динамик не падал в корпусе, прикрепим временно к нему брусочки из рейки шурупами.
Вот мы нашли наилучшее положение. Теперь помечаем это место, вытаскиваем динамик, крепим крепеж (брусочки) динамика также на клей и саморезы, отпиливаем излишки корпуса. Аналогично первому закрепляем этот динамик, герметизируем пластилином или чем-то еще (замазкой оконной, например . Можно внутрь натолкать ваты, как обычно делают, но по моему звук становится хуже.
Теперь для подключения к усилителю нужен низкочастотный фильтр (его кстати можно поставить внутрь корпуса, но у меня для сабвуфера стоит отдельный усилитель с низкочастотным фильтром с полосой до 1200Гц), можно взять например от колонок С90 (мой первый вариант).
Вот в пинципе и все… Можно покрасить, заморить, залачить и обтянуть бока тканью. Усилитель можно встроить вовнутрь, хотя я не знаю как при этом решить вопрос с охлаждением — система то закрытая и не вентилируется. Не пробовал еще отделывать стенки изнутри мягким, по моему может стать лучше.
Доставка новых самоделок на почту
Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Короб для сабвуфера: классификация
Готовый сабвуфер соединяется с динамиком посредством проводки, после чего тематические элементы помещаются в короб. От последнего также зависят акустические свойства (звук может быть направленным или рассеянным).
Поэтому в зависимости от требований пользователя короб для сабвуфера бывает:
- Рупорным – отличается рупорной формой для направления звука в определенную точку;
- Закрытым – располагает усилителем и излучателем внутри себя;
- Фазоинверторным – имеет отверстия разных диаметров для создания особого звукового эффекта;
- Пассивным – клон фазоинверторного короба, но уже с дополнительным диффузором, который не располагает звуковой катушкой;
- Бандпассом – имеет несколько секций внутри себя, в которых в зависимости от типа Бандпасса могут располагаться от одного до нескольких фазоинверторов при условии, что часть секций пустует;
- Резонаторным с 4 волнами – представляет собой трубу, звучание которой на порядок качественнее того, которое демонстрируют аналоги.
Выбор конкретного вида короба зависит от требовательности пользователя и места размещения сабвуфера непосредственно в машине – в багажном отсеке, под сидушкой, на расположенной сзади полке либо по центру спереди.
Проектировка корпуса
На следующем этапе решение вопроса о том, как своими руками сделать сабвуфер, предполагает проектирование короба для будущего устройства. Для этого вам необходимо применить компьютерную программу WinISD 0.44. Без нее собрать работающий инструмент будет практически невозможно. Дело в том, что программа WinISD затребует параметры динамика и позволит разработать сразу несколько видов короба. Самым производительным из них является бандпасс шестого порядка. Он представляет собой прямоугольный кубический объект, внутри которого расположена специальная перемычка. На нее и будет крепиться динамик.
Стоит отметить, что система бандпасса имеет несколько отверстий для установки фазиоинверторных камер. Роль последних могут сыграть обычные металлопластиковые трубки, которые используются в сантехнике. В конечном итоге полученный корпус должен быть максимально загерметизирован. В качестве материала, предохраняющего его от пыли, воды и влаги, можно использовать слой войлока, ваты либо поролона. Также стоит отметить, что толщина изоляционного средства должна составлять минимум 20 мм. Самую высокую плотность на стыке имеет съемная крышка, поэтому дополнительно обрабатываем его слоем ваты либо поролона.
Все основные моменты в вопросе о том, как своими руками сделать сабвуфер, рассчитывает программа WinISD. Именно она подбирает оптимальные значения цифр для корпуса, исходя из характеристик динамика. Все, что требуется от вас, – как можно точнее воплотить все размеры. Тогда вам удастся сделать своими руками сабвуфер с качественным звучанием музыки на любых частотах.
Сабвуфер для авто: выбор динамиков
Отвечая на вопрос, как сделать короб для сабвуфера своими руками, остается только определиться с материалом, который поможет его изготовить.
И здесь на помощь приходит ДСП 16-40 мм. Она прекрасно передает акустику.
Обработка ДСП также выше всяких похвал: материал легко поддается распиливанию, оклеиванию и окрашиванию, что способствует созданию сабвуфера в любом желанном стиле.

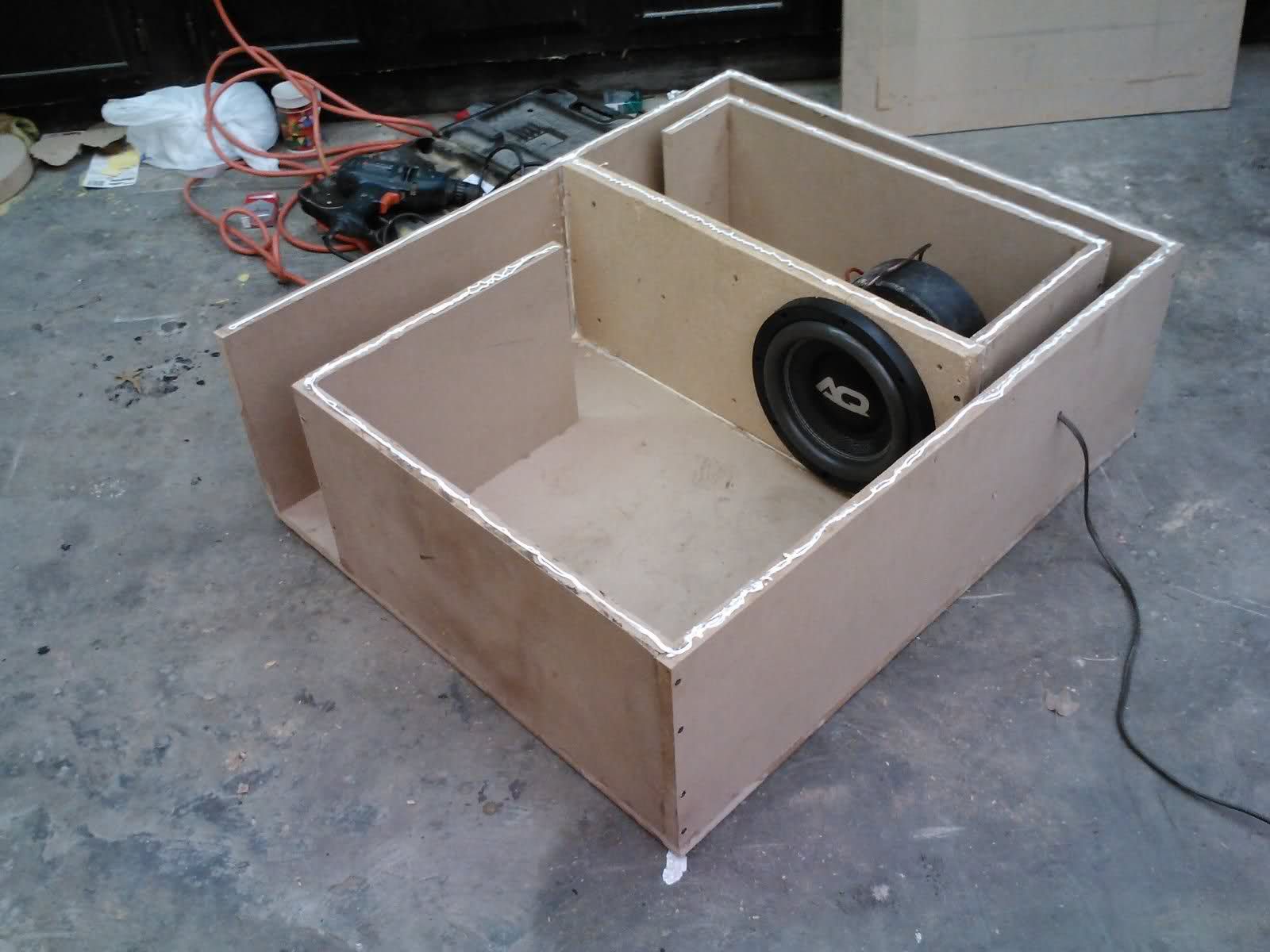

Сборка короба под сабвуфер подразумевает следующие операции:
- Проектирования короба нужных размеров;
- Распиливание листов ДСП на нужные фрагменты;
- Создание в ДСП-фрагментах отверстий под проводку, динамик;
- Создание внутренней секции под усилитель и другие элементы;
- Внутренняя обшивка ДСП-фрагментов карпетом для звукоизоляции;
- Встраивание внутрь короба усилителя, динамика, проводки;
- Сборка короба посредством саморезов или жидких гвоздей;
- Грунтование и окрашивание короба при необходимости.
Сабвуфер: выбор динамика для дома, авто, компьютера
В зависимости от места пользования сабвуфером пользователь должен определиться, какой динамик будет распространять его аудио.
![]()
Специалисты рекомендуют уделять внимание диаметру динамика:
- 10-12-дюймовый – оптимальный вариант для транспортного средства при условии, что оно легковое;
- 6-10-дюймовый – предельный диаметр динамика для сабвуфера, который будет располагаться по соседству с компьютером, т.к. пользователю сильная громкость будет только мешать и вредить;
- 10-дюймовый и более – динамик среднего и большого диаметра позволяет полноценно наслаждаться музыкой, даже если слушатель находится в другой комнате (особенно, если жилье частное).
Вывод напрашивается сам собой: выбирая 10-12-дюймовый динамик для автомобильного сабвуфера, пользователь сразу решает вопрос, как сделать сабвуфер для дома своими руками, т.к. в домашних и автомобильных условиях требуемые громкость и качество звука совпадают.
Фото сабвуферов своими руками
Помогите сайту, сделайте репост
0
Сабвуфер своими руками | Мастер Винтик. Всё своими руками!
Автомобильный сабвуфер своими руками
Небольшие по размеру динамики, установленные в автомобиле, не обеспечивают хорошее воспроизведение низких частот («басов»). Один из вариантов решения этой проблемы — установить в автомобиль сабвуфер с усилителем общим для правого и левого каналов со своим динамиком. Сабвуфер будет воспроизводить только низкочастотные составляющие звукового диапазона. Далее вы узнаете как сделать сабвуфер своими руками.
Вот только стоит такой сабвуфер с дополнительным усилителем едва ли не дороже всей стереосистемы вместе взятой. Поэтому я и решил сам взяться за его изготовление.
Необходимые детали и материалы
ДСП (фанера) для донышка, ДВП — для округлого корпуса, ковролин, клей. Для сборки сабвуфера я приобрел 10-дюймовый низкочастотный динамик ALTRONIX E-RSW1039A, два электронных набора для радиолюбителей — «Активный блок обработки сигнала для сабвуферного канала» и «Мощный одноканальный усилитель низкой частоты» (МАСТЕР КИТ NM2117 и NM2034), 5 м специального кабеля (ROCAR HIENDPCOFC SPEAKER CABLE) для подключения акустической системы, корпус для сборки электроники (Z-4A), клеммы, разъемы, штекеры.
Чертёж сабвуфера
Конструкция корпуса акустического агрегата закрытого типа с фазоинвертором.
Сначала пришлось заняться изготовлением корпуса акустической системы типа «закрытый ящик» с фазоинвертором.
Полезный объем корпуса V, диаметр d, длину l трубы фазоинвертора и другие параметры рассчитал на компьютере с помощью программы JBL SpeakerShop (для расчетов можно воспользоваться и этой программой). Все эти расчеты программа выполняет исходя из характеристик используемого динамика (полной добротности Qts, резонансной частоты Fs, эквивалентного объема Vas и т.д.). В моем случае получилось: d=60
При этом оба донышка можно вырезать электролобзиком из ДСП или многослойной фанеры, а цилиндрический корпус согнут из листа ДВП.
Оба круглых донышка корпуса выпилены лобзиком из ДСП. Сначала я сомневался в прочности такой конструкции и предполагал наклеить два слоя, но после завершения сборки все мои сомнения развеялись, так как корпус получился очень жестким и с ДВП в один слой. Согнуть же заготовку из листа ДВП в цилиндр оказалось довольно просто. Для этого ее достаточно распарить с внешней стороны, проглаживая утюгом через мокрую тяпку. После того как лист ДВП был согнут, круглые донышки я вклеил ПВА и дополнительно закрепил скобками с помощью строительного степлера.
Готовый корпус с внешней стороны обшил ковролином (наклеил и закрепил скобами).
Готовый корпус обшивается ковролином В заключение вклеил трубу фазоинвертора, закрепил на задней панели вставку с клеммами для подключения, подпаял провода и установил на место динамик. Все получилось очень неплохо.
Акустический агрегат в собранном виде
Усилитель для сабвуфера
Со сборкой электроники никаких проблем не возникло. В оба набора «МАСТЕР КИТ» вложены довольно подробные и понятные инструкции, по которым все можно собрать и подключить легко и просто.
Единственное, что сделал не по инструкции — вместо рекомендованного для микросхемы усилителя мощности радиатора площадью 600 см2 установил радиатор центрального процессора (разъем Socket 370) с вентилятором, оставшимся после модернизации компьютера. Замена оказалась вполне приемлемой. И, наконец, электронику я специально вынес в отдельный корпус, хотя рациональнее было бы поместить ее в корпусе акустического агрегата, выгородив для этого специальный отсек. Но мне очень хотелось самому «покрутить» все эти ручки и настроить сабвуфер непосредственно в салоне автомобиля при прослушивании реальной «музыки».
Поэтому собранный усилитель я разместил в перчаточном боксе, а на его лицевую панель дополнительно установил отдельный выключатель питания.
Можно сделать простой усилитель для сабвуфера своими руками по приведённой ниже схеме.
В этой статье подробнее об усилителе для сабвуфера.
Электронный блок сабвуфера установлен в перчаточном боксе, называемом в просторечье «бардачком». Звучит стереосистема с самодельным сабвуфером ничуть не хуже, чем с фирменным, а стоит в несколько раз дешевле.
Но главное в том, что это удалось сделать своими руками! Удачи!
Использованы материалы сайта: v-tuning.ru
ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ
П О П У Л Я Р Н О Е:
- Самодельный компрессор
- Использование микроконтроллера на дачном участке.
Часть 1
- Подробная инструкция по установке спутниковой антенны
Компрессор для накачки воздуха полезный инструмент в гараже автолюбителя. Им не только удобно и легко накачать колёса, но и также можно продуть карбюратор, трубку… и любую поверхность, можно использовать для краскопульта. Применений сжатой струе воздуха, конечно много, но для работы, например, отбойного молотка производительности этого компрессора будет не достаточно.
Подробнее…
Звук на садовом участке
Известно, что при использовании классической музыки наблюдается повышение надоя у коров и увеличение поголовья свиней. В данной статье анализируется возможность использования музыки для повышения урожайности на дачном участке, а также рассмотрим схему отпугивания птиц и кротов.
Подробнее…
Система спутникового телевидения
Подробнее…
Популярность: 26 135 просм.
от начального уровня к высокому классу Сабвуфер модель т310 принципиальная схема
Усилитель для сабвуфера – необходимая часть хорошей акустической системы. Без него нельзя добиться нормального воспроизведения низких частот. Однако покупать это устройство не обязательно: обладая достаточными познаниями в электронике – его можно изготовить самостоятельно.
Как воспроизводится звук – и зачем нужен сабвуфер с усилителем?
Для начала следует вспомнить, зачем вообще требуется усилок для сабвуфера. Сам по себе сабвуфер – это отдельный акустический элемент (а проще говоря – динамик), рассчитанный на воспроизведение низких частот. Он не является необходимой деталью: хорошие и большие колонки вполне способны качественно воспроизводить звуки частотой от 20 до 120 Гц самостоятельно. Однако у таких колонок есть два неизбежных недостатка:
- Размеры. Против банальной физики не возразишь: чем ниже частота – тем больше должна быть площадь излучающего звук элемента. К слову, именно поэтому генератор ультразвука можно оформить в виде брелка, а вот для инфразвука потребуется уже устройство размерами иной раз в несколько метров.
- Цена. Хорошие динамики, оптимально воспроизводящие все частоты, стоят немало и не каждому по карману.
ПОСМОТРЕТЬ ВИДЕО
Наилучший выход здесь – это выделить низкие частоты на отдельный элемент, который можно разместить где угодно. Физиология слуха у человека такова, что звуки от сабвуфера по направлению не фиксируются, и стереозвучание нарушено не будет.
Сами же сабвуферы делятся на два типа:
- пассивные, питаемые от аудиовыходов системы, как обычные динамики;
- активные, снабжённые собственным усилителем, где от системы воспроизведения требуется лишь подать сигнал – а энергия на «раскачку» диффузора будет идти из отдельного источника.
Первый тип хорош тем, что не требует дополнительных устройств – однако массивный диффузор низких частот «отъедает» изрядную часть мощности. В итоге или басы не воспроизводятся толком, или же начинают «проваливаться» и грязно звучать высокие частоты. Именно поэтому для качественного звука лучше всего пользоваться сабвуферами активного типа с усилителем.
Типы усилителей, пригодных для установки в машину
На практике усилитель для сабвуфера в машину может относиться к одному из следующих типов:
- Моно – питает один динамик, то есть только сам сабвуфер. Остальные динамики довольствуются сигналом от аудиовыхода магнитолы.
- Двухканальный – энергия идёт на два обычных динамика и один сабвуфер.
- Четырёхканальный – снабжает два низкочастотных и четыре обычных динамика.
Более сложные системы, рассчитанные на большое количество звучащих элементов, как автомобильный
усилитель мощности для сабвуфера непрактичны и почти никогда не используются.
Кроме того, можно выбрать мощность усилителя для сабвуфера. По отношению к мощности самого саба (RMS) они делятся на следующие типы:
- Меньшая мощность. Не рекомендуется, поскольку не позволит полностью использовать возможности акустики.
- Равная RMS. Безопасна для саба, но – не автомобильного. Дело в том, что напряжение обычной бортовой сети с выходами на 12 вольт может меняться. Если при работающем усилителе будут включены ещё какие-то электроприборы, система легко уйдёт в клип. Этим термином обозначают ситуацию, когда от усилителя пытаются получить большее напряжение, чем есть в системе питания. А клиппованый сигнал – это быстрая смерть звуковой колонки.
- Превышающая RMS. Здесь есть свои подводные камни: если постоянно на большой громкости слушать «тяжёлую» музыку с обилием низких частот – такой усилитель тоже спалит саб. Однако при осторожном использовании такой вариант всё-таки является самым безопасным.
Можно ли сделать простой усилитель для сабвуфера своими руками?
Обычно усилитель звука для сабвуфера приобретается в специализированных магазинах. Однако это совершенно не обязательно. Обладая определёнными познаниями в электротехнике и навыками работы с паяльником, можно собрать практически любую конструкцию самостоятельно. При современной доступности микросхем и транзисторов приобрести любые детали несложно.
Для того, чтобы изготовить усилитель для сабвуфера своими руками, потребуются:
- микросхема;
- резисторы;
- конденсаторы;
- транзисторы.
В зависимости от используемой схемы могут потребоваться дополнительные элементы (к примеру, готовый или самодельный трансформатор), но на простой усилитель для сабвуфера этих деталей должно хватить.
Схема автоусилителя на 12 вольт
Для того, чтобы собрать усилитель, необходимо сначала определиться со схемой для него. Вариантов здесь несколько:
Самый простой вариант на базе микросхемы TDA1562. Её преимущества:
- простота монтажа;
- низкое энергопотребление.
Недостатком схемы является то, что мощность свыше 50 ватт из него не вытянешь.
Более сложная схема усилителя для сабвуфера – вариант на базе TDA7294. Она включает преобразователь для сабвуфера и НЧ-фильтр, смонтированные на общей печатной плате.
Наконец, вот схема, позволяющая собрать усилитель для сабвуфера 1000вт на базе TDA2500. Два канала примерно по киловатту на каждый. Однако этот вариант рекомендуется использовать лишь в крайних случаях: для того, чтобы использовать настолько мощный усилитель для сабвуфера, придётся дополнительно решать проблемы с питанием.
Наконец, чуть более простой усилитель для сабвуфера 800w. Вот схема его питания:
Как собрать усилитель?
Для надёжности и компактности сборки монтаж необходимо делать на печатной платы. Для этого потребуется:
- Компьютер.
- Программа «Sprint-layout» (или аналогичная) для расчета и проектирования плат.
- Лазерный принтер.
- Фольгированый текстолит.
- Раствор хлорного железа.
Последовательность действий здесь будет следующая:
- В программе создаётся схема платы.
- Плата распечатывается с помощью лазерного принтера. Крайне желательно использовать фотобумагу и фирменный картридж – у перезаправленных может быть слишком низкая плотность тонера.
Должно получиться примерно следующее:
- Полученный рисунок аккуратно вырезается по контуру и накладывается на текстолитовую заготовку. Заготовка перед этим должна быть зашкурена мелкой наждачкой (чтобы убрать окислы) и обезжирена ацетоном. Затем наложенный вниз рисунком листок бумаги проглаживается горячим утюгом. Это – самая ответственная операция, от неё зависит качество платы. При правильной работе получится заготовка с нанесённым на неё тонером рисунком разводки. Температуру надо выставлять максимальную, чтобы тонер заново расплавился и прикипел к фольге.
- Остывшую после утюга заготовку замачивают в воде, после чего осторожно удаляют размокшую бумагу.
- Рисунок проверяется. Если какие-то элементы не пропечатались, их можно дорисовать перманентным маркером. Однако злоупотреблять этим не стоит: маркер не так надёжен, как тонер.
- Затем заготовка протравливается в хлорном железе. В итоге получается чистый текстолит с медью, сохранившейся лишь там, где её защищал слой тонера или маркера.
На получившейся плате уже можно монтировать микросхему и другие детали в соответствии с выбранной конструкцией. Но перед этим нужно определиться с питанием. Здесь снова потребуется компьютер и программа для расчёта трансформаторов: необходимо бортовые 12 В преобразовать как минимум в 80. После расчёта обмотка монтируется на сердечнике с изоляцией каждого слоя. Отличный вариант для самодельного автомобильного сабвуфера – это использование старых трансформаторов от телевизора с соответствующим перерасчётом обмотки.
ПОСМОТРЕТЬ ВИДЕО
В последнюю очередь монтируется фильтр НЧ. Без него на саб пойдут сигналы высоких частот – и тогда само использование сабвуфера бессмысленно. Монтируется фильтр так же, как и остальные части усилителя, а после этого можно перейти к тестированию на бортовой сети и магнитоле.
Важно: при тестировании усилителя необходимо подключать его только через резисторы и лампу накаливания! В противном случае есть риск спалить детали ещё до того, как конструкция будет готова.
![]()
Установка усилителя в корпус и использование проводов
После того, как электронная часть готова, нужно подумать о корпусе и проводах для питания и сигналов. Здесь есть множество вариантов исполнения в зависимости от того, какие материалы доступны. В частности, можно использовать:
- фанеру;
- алюминиевый профиль;
- ДВП и т. д.
Отдельно нужно позаботиться о проводах. Они должны быть качественно заизолированы, чтобы избежать электромагнитных наводок и искажения сигнала.
В данной статье рассмотрим подробно как сделать сабвуфер своими руками, если нет профессиональных знаний в области электроакустики и нет желания использовать ранее неизвестные и непонятные схемы, хотя конечно немного измерений все же сделать придется.
Что представляет собой сабвуфер и для каких целей он используется?
Сабвуфер в народе называют просто саб, и если переводить это слово дословно, то звучит достаточно забавно – подгавкиватель. В действительности это самый настоящий басовый динамик, отличающийся низкой частотой, оформленный в специальном ящике с крайне сложным устройством.
На сегодняшний день если посмотреть фото сабвуфера своими руками, то можно заметить, что они используются в огромном количестве самых различных мест, начиная от простых бытовых ситуаций, когда он устанавливается дома и заканчивая тем, что сегодня многие используют сабы в своих машинах.
Если удастся найти хороший чертеж сабвуфера и правильно сделать его, то определенно можно браться практически за любой сложности АС, поскольку именно воспроизведение НЧ является одним из самых сложных моментов в мире электроакустики.
Важно лишь, чтобы схема сабвуфера полностью отвечала вашим представлением об идеальной акустике.
Немного о басах
Воспроизведение различных басов в принципе является достаточно трудным процессом. В целом НЧ-участок абсолютно любого спектра имеющихся волн звука различается в зависимости от своего психофизиологического сильного воздействия на несколько областей.
Для того чтобы не ошибиться в выборе басового, по-настоящему качественного динамика, и впоследствии короб для сабвуфера удалось выполнить достаточно быстро, прежде всего необходимо значить их ключевое значение и соответствующие границы.
Глубина
Для различного рода духовых органов в специально отремонтированных для музыкальных инструментов залах существенное влияние на то, каким будет тембр звука, оказывает подбас. Именно для звуков природы и различных техногенных катаклизмов, вроде неожиданных взрывов характерны достаточно сильные подбасовые составляющие.
Стоит отметить, что большинство людей подбасы или не слышат вообще, или же слышат, но не достаточно хорошо. К примеру, если осуществить отфильтровку принципиально разных по характеру имеющихся звуков ядерного взрыва и сильного урагана, вроде торнадо в тропиках от всего, за исключением подбасов, то со стопроцентной уверенностью можно сказать о том, что вряд ли кому-либо из слушателей удастся понять, что же на самом деле происходит.
Именно по этой причине сабвуфер для дома практически все оптимизируют исключительно на мидбас.
Как выбрать динамик?
При выборе обязательно стоит обратить внимание на то, что полный расчет всего акустического оформления всегда производится только по известным параметрам Тиля-Смолла.
При создании хорошего сабвуфера своими силами важно лишь учесть абсолютную добротность головки именно на ее основной резонансной частоте. Связано это с тем, что по ней осуществляется выбор идеального варианта для будущего акустического оформления.
Автосабвуферы
Если вас интересуют автомобильные сабвуферы, то в таком случае стоит иметь обязательно в виду, что их чаще всего устанавливают либо прямо под сиденьем у водителя, либо в отсек багажника.
При размещении вторым вариантом, автосабвуфер может занять достаточно много полезного места, поэтому к нему прибегают не так часто. Однако и в случае размещения сабвуфера под сиденьем возникают некоторые риски, связанные, например с тем, что его достаточно легко в таком случае повредить ногами.
Стоит обратить ко всему прочему особенное внимание на важный момент, заключающийся в том, что в достаточно тесном салоне машины не обойтись без обязательного эффекта маскировки различных шумов.
Именно по этой причине практически все автомобильные сабвуферы оптимизируются преимущественно на подбас.
В завершение стоит отметить, что сделать самостоятельно усилитель для сабвуфера может в принципе любой человек и это будет достаточно забавным занятием, полезным не только для развития мастерства, но и ума.
Обратите внимание!
Фото сабвуфера своими руками
Обратите внимание!
Всем привет! Как-то сидя у друга в машине и слушая его музыку, пообещал ему собрать усилитель для сабвуфера если он купит сам саб. Прошло некоторое время, друг звонит, говорит купил сабвуфер пассивный — делай усилитель, делать нечего — пришлось собирать. .. Микросхема TDA1562 была — в автомобильный саб подходит прекрасно, вытравил одну плату для усилителя, другую для сумматора и фильтра ФНЧ.
Схема и плата УНЧ
Схемы были с просторов сети. Заработало с первого раза. Там ничего настраивать и не требуется — просто спаяйте без ошибок.
Корпус УМЗЧ — алюминиевый профиль с двери, просверлил отверстия для зажимов питания, колоночного терминала, светодиодов, переменных сопротивлений.
Всё это прикрутил, спаял провода, на оси резисторов одел ручки. Верхняя, нижняя и боковые стенки, с китайской магнитолы — чуть подрезал их в глубину, и задул с баллона краской. Получился даже не плохой вид.
У друга он стоит в ВАЗ-2109 сзади на полке, подключен сигнал к задним динамикам — ФНЧ не хило гасит сигнал если с магнитолы.
Питание постоянное через предохранитель 15 А. И дежурный режим с магнитолы.
Здесь мы рассмотрим классический качественный 100-ваттный усилитель для сабвуфера для авто. Этот автомобильный усилитель для саба гораздо мощнее, чем всем известные , которые с трудом дают 50 ватт. Основа — проверенная многими очень достойная микросхема ТДА7294 плюс преобразователь 12 — 2х40 В. Имеется встроенный НЧ фильтр, причём все разместилось на одной односторонней печатной плате 75 х 125 мм. Вот рисунки . Схема состоит из трех блоков:
Преобразователь питания УМЗЧ сабвуфера
Этот конвертер на основе TL494 (KA7500) драйвера. Есть защита от перенапряжения — отключение, если напряжение превышает 15 вольт на вход. Защита от недонапряжения будет беречь от сильного разряда батареи — драйвер будет отключен, если напряжение упадает до 9 В. Токовая защита заботиться о транзисторах выхода и общей безопасности всей схемы. Зеленый диод означает нормальную работу, красный диод — одна из защит отключила драйвер. Схема плавного пуска позволяет медленно запустить преобразователь несмотря на большие емкости на выходе.
Трансформатор вы можете сделать свой собственный или взять один из блока ATX (в блоке питания компьютера). Используйте 5V и 12V линии, будет коэфициент трансформации — 2,4x. Это означает, что, если мы подадим 14 В аккумуляторного напряжения по 5 В линии, мы получаем в 2,4x больше напряжения на 12 В линии — примерно +/-33 В, чтобы питать микросхему усилителя. Это очень хорошее и простое решение. Частота переключения — 50 кГц. Изменить её можно путем установки конденсатора на pin5 TL494. Например 1nF даст частоту около 50 кГц, 1,5nF — 30 кГц.
Вы можете заменить полевые IRFZ44N на другие транзисторы, нужно только обеспечить более 100 Вт выходной мощности, а IRFZ44N до 300 ватт.
Предварительный усилитель и фильтр низких частот
Это простая схема с одним операционным усилителем TL072. Питается от симметричного двухполярного напряжения +12V/-12V, формируемых стабилитронами на 12 В из основных.
Усилитель мощности на микросхеме
Микросхема TDA7294 в типовом включении, ничего особенного. Контакты MUTE и ST-BY постоянно подключены к плюсу через нужные цепочки R-C.
- Используйте толстые провода в силовых цепях. Входной конденсатор С4 должен иметь, по крайней мере, 4700uF ёмкости, от его эффективности зависит выходная мощность. Обязательно используйте 10 А предохранитель на аккумуляторной линии. Предупреждаем — схема не для начинающих, запуск инвертора требует некоторых знаний и оборудования. Когда делаете первый запуск, используйте питание с ограничением тока.
- Масса разведена удачно — опасались, что появится фон, шум, самовозбуждение, но оказалось, что всё нормально. В начале были проблемы с лёгким гулом в фильтре, но оказалось, что виновата была LM358 — эта микросхема совершенно не подходит для качественного аудио. Обычная TL072 или NE5532 гораздо лучше.
- Преобразователь устойчив к короткому замыканию во вторичной обмотке и выходных линиях питания — мгновенно отключается, так что не бойтесь его сжечь при случайных КЗ на плате УМЗЧ. Про корпус УНЧ для автомобильного сабвуфера сказать нечего — кто какой хочет, такой и применит — главное грамотно настроить саму схему, а дальше дело фантазии.
..
Скажите, а как определить где какой элемент на плате располагается, а то я не могу понять… я просто еще не опытный…
На рисунке над схемой показан сборочный вот по нему и определите где какой элемент ставить
▼ Показать все комментарии ▼
На сборочном там есть два конденсатора 4700µF 50V, и еще там другие элементы, для чего они? Не пинайте за такие тупые вопросы, просто я плохо шарю в электронике…
если удвоить количество транзисторов в выходном каскаде, можно ли увеличить мощность? или допустим заменить их на кт825 и кт827?
всем привет. я так понимаю общее напряжение питания однополярное от блока идет 70 вольт, делится попалам кондерами и получается по 35в?
нет. кондерами не разделишь питание. у трансформатора должны быть две вторички с общим проводом, т. е. у трансформатора на вторичке 3 провода. напряжение каждого плеча от средней точки должно быть 24(25) вольт переменки. после диодного моста и конденсаторов напряжение увеличивается в 1.4 раза (как раз получишь 35вольт на плечо. смотри схемы двуполярного питания.
спасибо dr.Alex. хочу в машину такой сделать.. а вот эта схема с преобразователем пойдет? http://goo.gl/aqlfZ там усилок и преобразователь. просто такой я уже делал и у меня эти кольца еще в запасе остались… сколько витков и как мотать подскажите плиз… желательно с проводом 1 мм…
спасибо dr.Alex. а 35в 200в этому усилку хватит?
в смысле 35 вольт для усилителя в 200 ватт? в принципе 160-170 ватт точно получишь (хотя 200 тоже возможно). при условии, что трансформатор будет мощностью 200-250 ватт рассчитан на ток во вторичке 4 ампера. (сечение провода вторички 1-1.4 мм) конденсаторы по питанию на плечо не менее 30000 мкф.
как показывает практика, для дома достаточна мощность 30-70 ватт на канал. для машины 100 ватт за глаза хватает. это примеры для комфортного прослушивания.
Парни а 45 вольт в одно плечо, ему нормально будет?
А можно выходные поменять на КТ837 и КТ805? Если да то на сколько моща упадет???
текст
Учитывая макс рассеиваемую мощность выбранной тобою пары 30W ватт 20 с хрипом ты оттуда вытянешь. Взять можно не-металлические версии КТ818-819, они доступней и дешевле, а с радиаторами к ним проще.
я вам скажу я сделал этот усилитель но я поставил вместо импортных деталей отечественные и он у меня работает сделал 2 канала на выход поставил кт818г кт819г и он спокойно безо всяких проблем раскачивает колонки s90 правда закалупался я его доводить до ума но эт стоило того!!! без предварительного усилителя он даже и напалавину не раскачается! пред я поставил усилитель с телевизора на ун14 гдето около 120вт он у меня выдает!!!
Переменное напряжение на выходе при максимальной громкости 30в это гдето около 120вт!!!
А тербуеться ли выходной конденсатор??? А то я кучу динамиков попалил не хочу спалить С-90))
кто делал даный девайс может сказать какие из дешевых и доступных транзюков желательно буржуйских оконечник зделать ато в маг пошло спросил почем цена будет и желание отпало:)))
Классика 2SC5200/2SA1943 не вариант? В сотку можно уложиться.
Аааа.. ну люди ну ответьте на вопрос! Нуждается ли даный УНЧ в выходном конденсаторе??? А то я себе голову ломаю как бы чего не спалить! У кого он вообще запустился???
Нет, не нуждается. А вот входной желателен. Около 1 мкф.
Спасибо тебе добрый человек!!!
хоть и написано что для саба, но поинтересуюсь у тех кто его собирал как этот усилок передает НЧ, нормально? просто планирую его в саб засунуть)))) выходники думаю поставить 2SС5200/2SA1943. Q4 и Q5 там точно bc557 и bc546, не сгорают? тут я читал что без предварительного усилка он не раскачивается на всю это правда7
этот усилитель ц меня до сих пор играет на советских транзисторах!!!
Для Хрона: …чтобы “наверняка” ничего не спалить, нужно взять 2 эл. кондера, соединить их последовательно. Получившийся 3х-полюсник, подсоединяют “плюсом” к “плюсу” источника питания; “минусом”- к “минусу” ИП, а на “среднюю” точку 2й провод от динамика(вместо “земли”). Таким образом динамик никогда не выйдет из строя(он является самой дорогостоящей деталью), т.к. в месте соединения “кодеров” никогда не будет “постоянки”, а по “переменке”- всегда НОЛЬ. Учтите!, максимальное напряжение эл-коденсатора должно в 2 раза быть выше напряжения 1″плеча”ИП, а так же номиналы их должны быть одинаковы.Пример: если U ИП=+-25в, то конденсаторы- минимум на 50в, емк.2200мкф
А испытать и наладить усилитель с эквивалентом нагрузки и только потом подключать динамики и слушать — не вариант? 🙂
Собрал по данной схеме усилок,транзисторы поставил наши КТ827А и КТ819ВМ.подключаю,из динамика гул и как будь то он залипает,в чем может быть проблема,может подскажет кто?
Замените КТ819ВМ на КТ825 или транзистор КТ827А на КТ818ВМ, так как КТ827А и КТ819ВМ не комплементарные, т.е. взаимно дополняющие,их Желательно использовать вот так примерно КТ818ВМ и КТ819ВМ или КТ825 и КТ827. Потомучто КТ827 составной а КТ819ВМ нет.
я немного “нуб” в этом деле,и посему есть пару вопросов:
топологию платы печатать как она изображена или в зеркальном отражении;
фильтр низких частот нужно ставить;
динамик на 8 ом подойдет? спасибо
Кто нибудь собрал с кт825 и кт827 на выходе? Или 2sc5200 и 2sa1943? Работает схема?
Действительно ли уровня линейного выхода(0.7 в) не достаточно для полной раскачки?
а резисторы какой мощности брать все кроме R7 и R8?
не работает. я криворукий
Проверь печатную плату целы ли жорожки и нет ли между ними замыкания где не должно быть, номиналы резисторов соответствуют ли схеме, конденсаторов, транзисторы правильноли впаяны и на исправность,правильно ли подаеш питание, ижелательно бы фото вашего усилителя и что именно неработает, а то так трудно подсказывать что либо, а схема 100% рабочая я делал работает все детали посхеме только выходные транзисторы КТ818ГМ и КТ819ГМ на виходе удалось получить максимум 17В при нагрузке 4 Ом, и питания усилителя 35в в плечо.
Спаял я эту схему. На выходном каскаде применил TIP 142 и TIP 147. Заработал сразу, звучит нормально. Только как узнать сколько ватт он выдаёт? Везде пишут, что точно измерить можно только с помощью генератора и осциллографа. На выходе во время работы с 4-х омным сабвуфером переменное напряжение колеблется(стрелка мультиметра) до 25 вольт. Сила тока на входе преобразователя — в среднем 9 ампер(при напряжении 11.7 в)
Только как узнать сколько ватт он выдаёт?
Я собрал данный усилитель. Хочу сказать играет он весьма недурно(без проблем раскачал мой саб на 75гдн). Питаю его напряжением 37в в плечо. Вместо bc546 ставил кт3102, вместо bc557-кт3107, 2n3055-кт819гм, MJ2955-кт818гм. Играет нормально без всяких предусилителей прямо от компа. Если он у вас при подключении входа к чему либо будет пердеть или трещать ставьте перед входом кондер на 2,2-10мкф и резистор 22-47ком, мне помогло. Также питал его напругой 27в в плечо и тоже играл нормально но раза в 2 тише. Резюк R6 греется не слабо поэтому ставьте резюк мощностью от пол вата(млт на 2,4ком на пол вата раздобыть легче всего). Желаю вам удачи в собрании данного усилка).
Собрал,включаешь,идет небольшой фон в динамике и КТ818 греется донельзя.на сигнал реакции 0. собрал на КТ819ГМ и КТ818ГМ. в чем дела?!
Юра оставьте свои контакты решим проблему! я этот усилитль уже на изусть знаю
▶▷▶▷ как сделать короб сабвуфер своими руками фото
▶▷▶▷ как сделать короб сабвуфер своими руками фотоИнтерфейс | Русский/Английский |
Тип лицензия | Free |
Кол-во просмотров | 257 |
Кол-во загрузок | 132 раз |
Обновление: | 03-04-2019 |
как сделать короб сабвуфер своими руками фото — Короб для сабвуфера своими руками: чертежи, схемы, фото и видео za-rulemorgtuningavtozvukkorob-dlya Cached Хотите сами сделать автомобильный сабвуфер ? Заходите на наш сайт и читайте статью о том, как сделать короб для автомобильного сабвуфера своими руками Как сделать короб под сабвуфер своими руками авто-чипрфkak-sdelat-korob-pod Cached 11 Короб под 12 сабвуфер с фазоинвертором Перед тем как начать планирование и постройку короба вам нужно определиться с подбором самого сабуфера Как Сделать Короб Сабвуфер Своими Руками Фото — Image Results More Как Сделать Короб Сабвуфер Своими Руками Фото images Сабвуфер своими руками: как спроектировать и построить? 60 sdelajrukamirusabvufer-svoimi-rukami Cached Можно ли создать сварочный аппарат своими руками и как это сделать ? 90 фото процесса постройки разных типов Заточка сверл своими руками : лучшие способы заточки 58 фото создания инструмента Короб для сабвуфера своими руками: чертежи, схемы, фото и kardinalnoru Звук Усилитель мы докупали, но его также можно сделать своими руками Это довольно сложно, так как требует знаний и практики в области радиотехники Как своими руками сделать короб для сабвуфера carloudru Сабвуферы Как сделать короб для сабвуфера своими руками ? Он должен быть выполнен из прочных материалов, так как в процессе эксплуатации ему придется выдерживать высокие нагрузки Сабвуфер своими руками (51 фото) fishkinet50205-sabvufer-svoimi-rukami-51-fotohtml Cached Один умелец решил своими руками смастерить сабвуфер для домашнего кинотеатра Мои первые шаги в области электротехники и после того как оба проекта у меня получились удачно, появилось Делаем короб для сабвуфера своими руками Автосхемы, схемы avtosxemacomsvoimi-rukami354-delaem-korob-dlya Cached Как сделать сабвуфер своими руками Со временем мне стало не хватать давления от моего буфера Ivolga 15c Короб был у меня на 82 литра Как рассчитать короб и сделать сабвуфер в машину своими autoclubsu Тюнинг и автогаджеты Как сделать сабвуфер для машины своими руками Главные требования к корпусу любой акустической колонки жёсткость и герметичность Как собрать короб для сабвуфера своими руками avtozvuk-inforuizgotovlenie-sabvuferakak Cached 513) Как собрать короб для сабвуфера своими руками Как сделать короб для сабвуфера своими руками sdelaj-samcomkak-sdelat-korob-dlya-sabvufera-svoimi-rukami Cached Для меломанов это совершенно неподходящий вариант Если вы такой, тогда нужен сабвуфер Его необязательно покупать, попробуйте для начала сделать короб для сабвуфера своими руками Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 35,600
- Да и я рассчитал свои силы, понял, что подгонять короб к каким либо параметрам кроме размера ниши не
- смогу, поэтому и не стал морочиться.
Итак, у нас есть короб из четырех стен, осталось выпилить две доски для фазика, длина одной 223 мм, другой 258 мм, все две стороны имеют высоту 220 мм. quot;Поп
- доски для фазика, длина одной 223 мм, другой 258 мм, все две стороны имеют высоту 220 мм.
quot;Популярная механикаquot; — журнал. Статьи о технологиях, истории, оружии, архив номеров, условия подписки. Как сделать светящийся в темноте бумеранг: видео.
Дневник nik77869938 Виртуальный дневник nik77869938. Наведите сюда мышку, чтобы узнать, как сделать работу с сайтом еще удобнее.
Женский информационно-развлекательный портал. Новости, события из мира моды, шоу- и кинозвезд. Советы по уходу за кожей, оздоровительные практики.
Но вы слишком сильно полагаетесь в своих суждениях на эти качества, слова имеют для вас второстепенное значение. Сделайте на это поправку — и у вас будут все шансы хорошо разбираться в людях.
Житель терновки иван сухарев в свои 23 года играет на 8 музыкальных инструментах причём на трёх из них пианино гуслях и калюке он может музицировать одновременно.
шоу- и кинозвезд. Советы по уходу за кожей
шоу- и кинозвезд. Советы по уходу за кожей
- схемы
- появилось Делаем короб для сабвуфера своими руками Автосхемы
- так как требует знаний и практики в области радиотехники Как своими руками сделать короб для сабвуфера carloudru Сабвуферы Как сделать короб для сабвуфера своими руками ? Он должен быть выполнен из прочных материалов
Request limit reached by ad sasXML
Да и я рассчитал свои силы, понял, что подгонять короб к каким либо параметрам кроме размера ниши не смогу, поэтому и не стал морочиться.
Итак, у нас есть короб из четырех стен, осталось выпилить две доски для фазика, длина одной 223 мм, другой 258 мм, все две стороны имеют высоту 220 мм.
quot;Популярная механикаquot; — журнал. Статьи о технологиях, истории, оружии, архив номеров, условия подписки. Как сделать светящийся в темноте бумеранг: видео.
Дневник nik77869938 Виртуальный дневник nik77869938. Наведите сюда мышку, чтобы узнать, как сделать работу с сайтом еще удобнее.
Женский информационно-развлекательный портал. Новости, события из мира моды, шоу- и кинозвезд. Советы по уходу за кожей, оздоровительные практики.
Но вы слишком сильно полагаетесь в своих суждениях на эти качества, слова имеют для вас второстепенное значение. Сделайте на это поправку — и у вас будут все шансы хорошо разбираться в людях.
Житель терновки иван сухарев в свои 23 года играет на 8 музыкальных инструментах причём на трёх из них пианино гуслях и калюке он может музицировать одновременно.
Почему лопнут сабвуферы и динамики?
Большинство энтузиастов автомобильного аудио сталкивались с взорвавшимся сабвуфером или динамиком в какой-то момент на протяжении многих лет. Чаще всего вы встретите перегоревшие или поврежденные заводские колонки. Вы также можете найти взорванный сабвуфер в багажнике вашего друга с новым автомобильным аудиоусилителем. Выдувные колонки и сабвуферы редко ассоциируются с веселым мероприятием. Перегоревший сабвуфер или автомобильный динамик требуют замены или модернизации.
Сигнал и искажение
Сабвуферы чаще всего выходят из строя из-за подачи слишком большого сигнала на автомобильный аудиоусилитель.Слишком сильный сигнал приводит к «отсечению», когда напряжение аудиосигнала достигает напряжения источника питания усилителя. В результате сигнал «ограничивается», что может привести к повреждению усилителя и сабвуфера.
Сабвуфер может быть серьезно поврежден из-за длительного защемления. Вы узнаете сабвуфер, когда он внезапно звучит очень странно и громко. Сабвуфер больше не будет воспроизводить басовые ноты музыки. Известно, что усилители низкого качества очень легко сжимаются при усилении низких частот.Усилители более высокого качества имеют встроенные средства защиты, которые помогают предотвратить повреждение усилителя и динамика в ситуациях, которые в противном случае могут возникнуть.
Слишком большая мощность
Слишком большая мощность — очень простой способ повредить автомобильный сабвуфер или автомобильные динамики. Передача слишком большой мощности на сабвуфер приведет к тому, что сабвуфер будет работать в условиях, выходящих за рамки первоначальных проектных условий. Слишком большая мощность может вызвать слишком большое давление со стороны магнитов, что приведет к чрезмерной нагрузке на окружение низкочастотного динамика, паук и даже сам низкочастотный динамик. .
Всегда лучше согласовывать RMS-мощность сабвуфера с RMA-мощностью усилителя. Попробуйте найти усилитель, у которого мощность RMS равна мощности сабвуфера или немного больше мощности сабвуфера. Столь же неблагоразумно включать недостаточное питание сабвуфера и чрезмерное питание сабвуфера.
Как определить, что сабвуфер взорван
Сдутый сабвуфер можно определить разными способами.Самый распространенный способ узнать, взорван ли динамик, — это нажать на низкочастотный динамик двумя руками. Вы должны быть уверены, и нажмите двумя руками, чтобы сабвуфер не сдавливался со стороны оси.
Заблокирован на место : Обычно вы замечаете, что сдутый сабвуфер заблокирован на месте и не двигается. Это состояние часто называют «замороженным сабвуфером», и его не следует путать с очень холодным сабвуфером. На этом этапе вам нужна новая подлодка.
Царапающее движение : Поврежденные сабвуферы часто издают царапающие звуки, когда вы нажимаете на них.Этот тип взорванного переводника может работать со значительно меньшей производительностью, чем в исходном состоянии. Купите новый сабвуфер, так как этот царапающий сабвуфер может испортить ваш усилитель.
Шлепание вокруг низкочастотного динамика : у вас может быть изношенный или взорванный сабвуфер, если вы надавите на низкочастотный динамик и заметите, что он шлепается без какого-либо сопротивления. Это состояние часто указывает на то, что крестовина и подвесная подвеска изношены, а переходник подошел к концу своего срока службы.
Это взорвано, что теперь?
Выдутые сабвуферы и автомобильные динамики — это решаемый облом. Приобретение нового сабвуфера или динамиков удовлетворит ваши требования к автомобильной аудиосистеме. Новые сабвуферы хороши тем, что они имеют лучший дизайн и лучшее качество по сравнению с предыдущими колонками. Ваша возможность для лучшего звучания и более мощного сабвуфера появится, когда вы остановитесь в Mobile Install в Бруклин-парке, штат Миннесота.
Mobile Install предлагает автомобильные сабвуферы и колонки различных производителей. В нашем выставочном зале в Миннеаполисе также можно приобрести дополнительные блоки и усилители многих стилей. Мы предлагаем высококачественную профессиональную установку и отличную поддержку клиентов. Mobile Install — идеальное место для удовлетворения любых потребностей в автомобильной аудиосистеме в Миннеаполисе и Бруклинском парке.
Свяжитесь с нами сегодня!
Свяжитесь с нами для получения дополнительной информации
Handcrafted Auto Marine & Offroad
Внутри корпуса для 8-дюймового сабвуфера, он отлично звучит и очень компактен!«О, вы имеете в виду те штучки ?!» Ну вроде!
Одна из самых распространенных вещей, которые мы слышим от наших клиентов, когда поднимается тема сабвуферов, — это «о, вы имеете в виду то, от чего ваша машина гремит? Нет, мне не нужно, чтобы все вокруг меня слышали мою музыку ».Конечно, есть системы сабвуферов, которые соответствуют этим требованиям, но это не значит, что так должно быть! Фактически, мы специализируемся на небольших незаметных системах, которые добавляют волнения вашей звуковой системе, занимая при этом очень мало места и не разряжая вашу электрическую систему или ваш кошелек! Кроме того, у нас есть возможность позволить вам послушать сабвуфер в своем автомобиле, чтобы услышать, как он звучит, прежде чем что-либо покупать, используя нашу демонстрацию мобильного сабвуфера.
Что-то вроде просмотра цветного фильма в черно-белом!
Hertz Mille — Уникальное захватывающее впечатление.В каждой музыке есть суббасы, это простой факт. Итак, если у вас нет динамиков, которые могут воспроизводить эту часть вашей музыки, вы упускаете музыку, которую исполнитель предназначил для вас! В отсутствие динамика, предназначенного для воспроизведения саббаса, большинство пользователей будут регулировать настройки своего радио, чтобы попытаться получить какой-то бас из динамиков, которые не предназначены для его воспроизведения, и в конечном итоге они повредят динамики. Вместо этого мы предлагаем добавить к звуковой системе усилитель и сабвуфер, чтобы вы могли получить нужный звук, не повредив имеющееся оборудование.Таким образом, вся ваша система будет отлично звучать!
Используя наши знания, вы получите максимальную отдачу от вложенных средств!
Самая важная часть системы сабвуфера — это сам корпус, лучший в мире сабвуфер будет ужасно звучать в неправильном корпусе, это простая физика. При проектировании корпуса вы должны учитывать параметры самого сабвуфера, мощность, которую он будет получать, и тип прослушиваемой музыки, чтобы создать действительно удовлетворительную систему сабвуфера.Может быть, вам нужен небольшой вуфер в герметичном корпусе, чтобы ваша рок-музыка была красивой, плотной и энергичной. Может быть, вы слушаете рэп или хип-хоп и хотите мощного звука низких частот! Со всеми этими переменными, как может система типа «пакет» или «бас в коробке» быть лучшим выходом? Очень важно создавать индивидуальный корпус для каждого автомобиля и каждого слушателя, и мы это делаем именно так.
Изображение из нашей программы по проектированию корпуса сабвуфера (пик — это хорошо!).В Handcrafted Car Audio у нас есть опыт и знания, чтобы выбрать правильный дизайн и построить его, чтобы он работал! На нашем предприятии есть помещение, специально предназначенное для изготовления, поэтому мы можем построить одноразовые корпуса для вашего автомобиля, у нас есть компьютерные программы, чтобы показать нам, как будет звучать наша конструкция, и у нас есть инструменты для калибровки усилителя, чтобы сабвуфер работал. необходимая мощность без риска повреждения. Это не автомобильная аудиосистема, которую просто бросают в багажник, это кастомная, сделанная вручную автомобильная аудиосистема! <—— Умно, а? 😉
Поделитесь этим с друзьями
Создание профессионального аудиосабвуфера
Профессиональный звуковой сабвуфер
Зачем добавлять сабвуфер?
Низкие частоты можно рассматривать как основу, на которой можно построить точную и динамичную профессиональную аудиосистему.Сабвуферы воспроизводят низкие частоты, недоступные для других динамиков, и они могут делать это с четкостью, мощью и глубиной. Со временем музыкальные и развлекательные стили меняются и развиваются. Современные системы представления музыки и мультимедиа должны обеспечивать производительность, которая удовлетворит завышенные ожидания аудитории. Должно быть очевидно, что когерентность, проекция и разборчивость среднечастотных и высокочастотных компонентов должны быть оптимизированы, потому что в этих диапазонах содержится так много важной информации.Однако использование сабвуфера не менее важно, потому что сабвуфер поможет заполнить самые низкие музыкальные октавы звука и обеспечить более реалистичное звучание. Следует отметить, что басы не обязательно должны быть властными или преувеличенными, они могут быть тонким, но важным улучшением практически для любого стиля музыки или программы. Качество низких частот помогает определить музыкальное и эмоциональное воздействие современной профессиональной звуковой системы.
Проблема выбора сабвуферов с усилением звука усложняется необходимостью сбалансировать акустические соображения с фактами размера, масштабируемости и транспортабельности (если система не установлена на постоянной основе).Большие коробки могут означать больше баса, но они должны поместиться на сцене или в грузовике. Низкочастотные динамики можно использовать по отдельности в некоторых ситуациях, но может потребоваться объединить их в несколько громкоговорителей для более крупных мероприятий. Каков будет эффект от складывания или подвешивания более чем одной или двух коробок? Если система является переносной, она должна быть прочной, иметь размер, позволяющую удобно разместить ее в соответствующем транспортном средстве, и оборудована оборудованием, например ручками и колесами, которые облегчают транспортировку.
Зачем делать самому
Сегодня на рынке представлено немало действительно хороших сабвуферных систем, обеспечивающих отличные характеристики.по цене. Мы видели, как домашние сабвуферы в магазинах высокого класса Hi-Fi продаются по цене до 5000 долларов. В то время как 5000 долларов, безусловно, принесут вам чертовски впечатления от домашнего кинотеатра, большинство этих сабвуферов будут содержать менее 1000 долларов материалов. Точно так же многие сабвуферы за 1000 долларов содержат менее 250 долларов материалов. Используя несколько распространенных инструментов, пару выходных вашего времени и немного смазки для локтей, Parts Express может показать вам, как построить подводную лодку, которая будет работать как коммерчески доступные, и сэкономить ваши деньги.
Почему Parts Express?
Parts Express специализируется на поставках акустических систем и компонентов как для любителей, так и для производителей акустических систем более 30 лет.У нас в наличии один из самых больших ассортиментов громкоговорителей в стране от таких известных брендов, как JBL, Eminence, Dayton Audio, MA Audio, MTX, Peerless, Pyle, Pyramid, Selenium и других. Благодаря огромному объему продаж мы можем предложить выдающиеся ценности, а наша техническая поддержка до и после продажи не имеет себе равных.
Создайте свой собственный
УСТАНОВИТЕ ЦЕЛЬ
Что вы думаете о своем сабвуфере, каковы ваши ожидания? Акустические характеристики, безусловно, следует учитывать, но размер, форма и, конечно же, стоимость также являются факторами, которые лучше всего определить до того, как проект зайдет очень далеко.Хотя может возникнуть соблазн сначала выбрать фактический драйвер сабвуфера из-за супер специальной цены продажи или он просто выглядел таким блестящим и угрожающим на картинке, сопротивляйтесь! Размер, форма и тип корпуса могут иметь большое влияние на фактические характеристики сабвуфера, и выбор драйвера должен основываться на соответствии динамика требованиям коробки и ее конкретному применению. Мы начнем с представления некоторых опций, доступных на стадии планирования и проектирования, а затем сделаем обзор некоторых наиболее важных параметров, которые необходимо учитывать при выборе компонентов сабвуфера.Затем мы опишем наиболее популярные конструкции корпусов, чтобы помочь вам определить, какой из них лучше всего подходит для ваших целей проектирования. Также будет обсуждаться реализация и настройка вашего нового сабвуфера, чтобы вы могли максимально раскрыть потенциал нового дополнения к вашей аудиосистеме.
В чем разница между САБВУФЕРАМИ ДЛЯ ДОМАШНЕГО СТЕРЕО И ДОМАШНЕГО ТЕАТРА?
Нет веских причин, по которым один высококачественный сабвуфер нельзя использовать одновременно для домашних стереосистем и домашних кинотеатров.У каждого человека есть свои индивидуальные предпочтения в отношении тональности, громкости, диапазона или разрешения, и самая большая разница между домашним кинотеатром и домашней стереосистемой заключается не столько в оборудовании, сколько в том, как оно используется. В типичной системе домашнего кинотеатра выход сабвуфера будет немного больше, чем это было бы уместно для домашней стереосистемы. Трудно найти сеттинг, который подошел бы как для «Парка Юрского периода», так и для «Вид синего» Майлза Дэвиса. Большинство саундтреков в кино смешаны с выбранным суб-басом для создания как музыкальной поддержки, так и драматических спецэффектов.Различия в отклике или звуковом характере сабвуфера будут рассмотрены в разделе «Выбор типа сабвуфера», который раскрывает тайны всех стилей корпусов, из которых вы должны выбирать.
СОЗДАЙТЕ СОБСТВЕННЫЙ
Есть много ресурсов, доступных для людей духа, видения, остроумия, ума и смелости, которые решили спроектировать и построить свой собственный проект сабвуфера. Некоторые очень популярные книги включают 500-035 «Поваренная книга дизайна громкоговорителей VI» Вэнса Дикасона, 500-037 «Баллок на коробках» Роджера Баллока и 500-044 «Книга о здании 201 для громкоговорителей» Рэя Олдена.Эти книги содержат как теоретическую, так и практическую информацию, которая может оказаться большим подспорьем для любителей сабвуфера.
Пользователи, которые предпочитают процесс проектирования на основе компьютера, захотят рассмотреть такие программы, как 500-923 BassBox 6 Pro для Microsoft Windows или 500-945 Eminence Designer, который также основан на Windows и производится компанией Eminence Loudspeaker Manufacturing Company. Eminence — один из крупнейших производителей высококачественных динамиков в мире, и можно с уверенностью предположить, что они кое-что знают о дизайне динамиков!
Некоторые энтузиасты динамиков ловят ошибку и строят динамик за динамиком, пробуя различные варианты и усовершенствования.Врачи круглосуточно работают, пытаясь найти лекарство от этой болезни. Есть и другие мастера, которые делают аудио сами, которые используют более повседневный подход, завершая один проект или время от времени обновляя его. Эти нечастые конструкторы могут не захотеть вкладывать средства в библиотеку книг или программное обеспечение, и мы в Parts Express приглашаем их воспользоваться нашими бесплатными услугами по проектированию. Персонал нашей службы технической поддержки может помочь с выбором компонентов акустических систем, усилителей и аксессуаров для кабинетов; Что еще более важно, мы можем предоставить клиентам информацию о настройке и дизайне с помощью популярного программного обеспечения для проектирования BassBox 6 Pro.Есть много информации, которая находится на расстоянии телефонного звонка или электронной почты, не бойтесь спрашивать!
СОЗДАТЬ НАБОР
Вы в детстве боялись математики? Ваша работа смотрителем маяка мешает вам тратить свободное время на разработку акустических систем? Управляющий домом заставил вас вынести настольную пилу из прачечной? Вы ищете высокопроизводительный сабвуфер, купленные в магазине кажутся ничтожными и дорогими, и вы все еще хотите почувствовать этот свежий, свежий сабвуфер, когда он впервые вынимается из картонной коробки.Что делать?
Конечно, собрать комплект. Parts Express предлагает большой выбор предварительно спроектированных комплектов сабвуферов с широким диапазоном характеристик и цен. Они используют наши знаменитые драйверы Dayton Loudspeaker Co. и разборные корпуса Denovo, которые вы можете настроить в соответствии с вашим проектом. Просто ознакомьтесь со всеми вариантами в нашем разделе «Комплекты динамиков и сабвуфера» и начните настраивать свой собственный комплект сабвуфера уже сегодня.
Мы также гордимся нашими новыми собранными и готовыми коробками для сабвуферов, предлагаемыми на нашем сайте.Как коробки для разборки, так и готовые коробки могут быть укомплектованы основными ручными электроинструментами, такими как маршрутизатор (если он у вас есть под рукой), дрель и лобзик. Для незавершенных корпусов пригодится электрическая шлифовальная машинка. Все эти варианты корпусов дают вам возможность испытать на себе столько процесса проектирования и изготовления сабвуфера, сколько позволяют ваши навыки, рабочее пространство и время.
СЛЕДУЙТЕ ПЛАНУ
Если вы хотите приступить к проекту сабвуфера, но предпочитаете следовать проверенным путем, а не прокладывать новый путь, вы можете рассмотреть возможность использования одного из многих доступных планов громкоговорителей.Некоторые из замечательных книг, упомянутых выше, включают хорошо продуманные и простые для построения планы, которые могут ускорить ваш прогресс и помочь вам предсказать результат. Галерея проектов Parts Express также является отличным ресурсом для ознакомления с концепциями и планами выступающих.
Многие планы можно считать отправной точкой, и вы, безусловно, можете внести изменения или замены, которые соответствуют вашим потребностям или вашему бюджету. Если вы все же вносите изменения, убедитесь, что ясно, какое влияние ваши изменения окажут на остальную часть дизайна.
Компонентная секция
АКТИВНЫЙ ИЛИ ПАССИВНЫЙ КРОССОВЕР
Сеть кроссовера для сабвуфера выполняет основную работу по фильтрации высокочастотной программы, выходящей за пределы предполагаемого рабочего диапазона сабвуфера. Это приложение известно как фильтр нижних частот, также иногда называемый фильтром верхних частот. В целях удобства или интеграции в систему фильтр нижних частот иногда комбинируется со вторым фильтром, который удаляет низкие частоты из динамиков высокого диапазона.Название этого фильтра — дождитесь его — фильтр высоких частот (или срез низких частот). Какую бы полосу пропускания мы ни формировали, есть два подхода к применению этих концепций. Наиболее распространенным подходом является пассивная сеть, которая в различных конфигурациях является наиболее распространенной для акустических систем в целом. Под пассивной сетью подразумевается использование компонентов с высокой пропускной способностью ПОСЛЕ усилителя и до самой нагрузки динамика. Хотя есть некоторые преимущества в отношении гибкости и стоимости, есть и некоторые существенные недостатки.Вносимые потери, возникающие из-за индуктивных компонентов, снижают эффективность системы, а цепи пассивных фильтров также могут влиять на фазовую характеристику и демпфирование.
Активная сеть получила свое название от размещения фильтра ПЕРЕД усилителем; сеть предназначена для работы на линейном уровне. Формулы, которые используются для расчета кроссовера, теоретически аналогичны пассивным конструкциям, но задействованные напряжение и ток, очевидно, намного ниже. Следовательно, гораздо меньше связанных искажений и потерь, которые мы описали для пассивной сети, а также есть несколько других значительных преимуществ.Активные кроссоверы отправляют отфильтрованный выходной сигнал на усилитель, отвечающий за каждый конкретный частотный диапазон. Хотя при использовании нескольких усилителей возникают проблемы с ценой, пространством и сложностью, преимуществами являются улучшенный запас по громкости, меньшие искажения и гораздо больший контроль.
ВЫБОР ДРАЙВЕРА САБВУФЕРА
Выбор фактического драйвера сабвуфера необходимо обязательно учитывать в процессе выбора фактического типа корпуса. Для каждого типа корпуса может потребоваться использование драйвера определенной спецификации для обеспечения ожидаемой производительности.В целом, конструкции с герметичными коробками обычно предполагают, что драйвер будет иметь относительно высокий Qts, низкий Fs, очень хороший xmax и относительно мягкую подвеску. Вентилируемые блоки обычно предполагают, что драйвер будет иметь несколько более низкую Qts, и помните, что F также должны быть довольно низкими, поскольку вы обычно не можете настроить блок ниже этой частоты. Конструкции с рупорной нагрузкой не нуждаются в драйвере, чтобы иметь низкий резонанс, потому что длина пути расширения и площадь рта рупора определяют низкочастотную отсечку.
Полезной формулой для определения пригодности конкретного драйвера для конкретного устройства является произведение эквивалентной полосы пропускания (EBP), также известное как коэффициент эквивалентной полосы пропускания (EBR). Он определяется путем деления резонанса в свободном воздухе драйвера (Fs) на электрическую добротность (Qes). Если результирующее число составляет около 50 или меньше, вы ищете драйвер, который лучше всего подходит для коробки закрытого типа. Если EBP составляет от 50 до 100 или более, динамик лучше всего будет работать в вентилируемом корпусе.Конструкции с рупорной нагрузкой лучше всего работают с EBP 150 или даже выше.
Внимательно посмотрите на значения xmax и любые индикаторы пределов экскурсии для водителя, которого вы оцениваете. Самая низкая музыкальная октава, которую должен воспроизводить сабвуфер, вызовет гораздо больше стресса, чем любые более высокие частоты. Возможности линейного длинного хода в сочетании с хорошим управлением диффузором обеспечат мощный суббас с низким уровнем искажений. Большинство современных сабвуферов исчерпают механическую мощность, прежде чем они превысят свою допустимую тепловую мощность.
Некоторые пользователи предпочитают устанавливать сабвуфер «направленным вниз», хотя эта конкретная конфигурация не так распространена для автомобильных приложений. Необходимо учитывать массу диффузора динамика, так как тенденция конуса оседать вниз может вывести звуковую катушку из зазора и повлиять на xmax и возможности отклонения. Формула, которую следует использовать, чтобы определить, подходит ли сабвуфер для такого типа компоновки, следующая:
Формулы квалификации сабвуфера для конфигурации с понижением давленияПока величина «провисания» не превышает 5% от xmax, драйвер будет работать только отлично в горизонтальной конфигурации.
ОДИНОЧНЫЕ ИЛИ ДВОЙНЫЕ ГОЛОСОВЫЕ КАТУШКИ
Обычный вуфер имеет единственную звуковую катушку, которая движется в магнитном поле и обеспечивает движущую силу для диффузора. Двойная звуковая катушка имеет вторую катушку, намотанную концентрично первой катушке, и имеет свои собственные отдельные выводы. Основным преимуществом такой компоновки является способность сабвуфера с двойной звуковой катушкой принимать как левый, так и правый выходы усилителя в одном драйвере. Это может быть очевидным преимуществом в компактных недорогих устройствах, поскольку басы в любом случае не имеют направленности.Альтернативная особенность двухкатушечного динамика заключается в том, что теперь можно выбрать наиболее эффективное подключение сабвуфера к усилителю. Если, например, двойные катушки рассчитаны на 4 Ом каждая, вы можете решить, подключать ли их последовательно (8 Ом) или параллельно (2 Ом). Это приводит к еще большей гибкости, поскольку подключенные пары звуковых катушек могут быть подключены к дополнительным парам звуковых катушек для достижения определенного целевого импеданса.
Понимание спецификаций
ПИТАНИЕ
Промышленность, кажется, почти убедила нас в том, что допустимая мощность — это наиболее важный показатель, который следует учитывать при выборе акустических систем.Высокая мощность, безусловно, является фактором, который следует учитывать в зависимости от вашего приложения, но убедитесь, что вы смотрите на правильные цифры. Рейтинг RMS основан на математической формуле (RMS = 0,707 X пиковая измеренная мощность) для определения средней мощности, которой подвергается динамик, и обычно это довольно консервативное число по сравнению с номинальной мощностью непрерывной программы или пиковой мощностью, которую мы обсудим через минуту. Оценки RMS хороши настолько, насколько хороши сопровождающие их «квалификаторы», например, оценка гипотетического сабвуфера на 600 Вт / RMS не имеет большого значения, если частота, выбранная для измерения (1000 Гц), выходит за пределы диапазона, который вы намереваетесь использовать. используемый сабвуфер (от 25 до 125 Гц).В случае этого примера число управляемой мощности дало бы нам некоторое представление о том, что сабвуфер может выдержать с точки зрения допустимой тепловой мощности, но не раскрыло бы много о механических ограничениях на более низких частотах, где сабвуфер будет использоваться. . Более низкие частоты требуют большего хода диффузора, и мы ожидаем, что диффузор сабвуфера будет немного двигаться! Для выбора динамика полезно знать диапазон тестируемых частот или одну частоту, если она использовалась.Поскольку эти квалификаторы иногда бывает немного сложно определить, лучше всего выбирать производителей, которые демонстрируют наибольшее доверие, и поставщиков, серьезно относящихся к характеристикам производительности.
Под непрерывной мощностью программы обычно понимают удвоение данного RMS-рейтинга и, как правило, представляют вид нагрузки, которой подвергается динамик, когда через него воспроизводится такое количество музыкальной программы. Хотя музыка может оказывать динамическое воздействие на динамик, она также дает компонентам возможность «отдыхать» через определенные промежутки времени, даже если эти интервалы составляют всего несколько миллисекунд.Если вы используете сабвуфер, рассчитанный на 200 Вт RMS или 400 Вт при непрерывной программной мощности, с усилителем, рассчитанным на 250 Вт RMS, вы на самом деле получаете довольно хорошее совпадение, если усилитель не приводится в движение настолько сильно, что превышает его «чистый». «номинальная мощность 250 Вт RMS. При перегрузке усилитель может превысить номинальную среднеквадратичную мощность и выдать еще больше мощности, и эта дополнительная мощность будет загружена с большим количеством вредных искажений.
Пиковая мощность, вероятно, наименее полезная оценка для динамиков. Любой динамик может обрабатывать чрезвычайно высокие пики неискаженного сигнала в течение миллисекунд или микросекунд, но эти впечатляющие числа редко подтверждаются раскрытием условий испытаний, которые использовались для их определения.Фактически, пиковая мощность — это пример «игры с числами», в которой маркетинговое давление вынудило производителей конкурировать, потому что более высокие цифры впечатляют некоторых покупателей. Ключом к оценке номинальной мощности является анализ и понимание спецификаций, которые действительно применимы к выполняемой работе.
ИМПЕДАНС
Импеданс динамика можно определить как общую сумму всех сопротивлений, индуктивности и емкости, которые динамик представляет усилителю. Его также называют «номинальным импедансом», потому что фактическое значение, измеренное в омах, может довольно сильно варьироваться в частотном диапазоне динамика.Фактическое номинальное значение импеданса 2, 4, 6, 8 или 16 Ом никак не связано с характеристиками или качеством сабвуфера, но важно для правильного согласования усилителя с предполагаемой нагрузкой. Чем ниже значение импеданса, тем больше мощности будет проходить через динамик. Если к одному усилителю подключены 4-омный и 8-омный громкоговорители, на 4-омный громкоговоритель будет вдвое больше мощности, чем на 8-омный динамик, поэтому согласование значений в одном и том же частотном диапазоне может быть очень важным. Конструкция нескольких драйверов потребует знания импеданса предполагаемых драйверов, поскольку различные конфигурации проводки могут увеличивать или уменьшать общее значение, которое будет видеть усилитель.Также важно правильно определить импеданс сабвуфера, поскольку он также является фактором при установлении значений, используемых для определения пассивных компонентов кроссовера.
XMAX, ЭФФЕКТИВНОСТЬ И ЧУВСТВИТЕЛЬНОСТЬ
Xmax — это термин, используемый для описания возможности линейного отклонения громкоговорителя. Это в основном определяется длиной звуковой катушки относительно высоты магнитного зазора «двигателя» динамика. Сабвуфер может обеспечить чистый, неискаженный выходной сигнал только в том случае, если магнит способен поддерживать управление звуковой катушкой, а более низкие частоты требуют большего хода или отклонения.Звуковая катушка имеет тенденцию иметь большую массу из-за увеличения количества провода, необходимого для большей площади покрываемой поверхности; обычно это приводит к снижению более высокой частотной характеристики и снижению общей эффективности драйвера.
Эффективность и чувствительность очень тесно связаны. Эффективность обычно отображается в процентах, которые описывают способность динамика преобразовывать входной электрический сигнал в акустический выход. Вы услышите много рекламы ораторов, объявляющих продукт «высокоэффективным», но на самом деле это относительный термин.
Значения чувствительности для громкоговорителей представляют собой относительную громкость с использованием шкалы децибел (дБ) и входной мощности 1 ватт (Вт). Результирующий уровень звукового давления (SPL) обычно измеряется на расстоянии 1 метра (м) от громкоговорителя, поэтому может показаться, что у нас есть все необходимое для сравнения одного динамика с другим, верно? Собственно, это только начало.
Удивительно, но с электрической точки зрения громкоговорители в целом и сабвуферы в частности являются очень неэффективными устройствами.«Эффективный» 12-дюймовый среднечастотный динамик с рейтингом чувствительности 103 дБ на один ватт / один метр может иметь эталонный КПД около 5 или 6%. Это означает, что для всей мощности усилителя, поступающей в динамик, как 94% теряется в виде тепла и механических потерь. Погодите, станет еще хуже! Ваш современный сабвуферный громкоговоритель имеет чувствительность всего 87 дБ на 1 Вт / 1 м, или эталонную эффективность всего 0,27%, ну и что Это хорошо? Прежде чем вы рассердитесь на свои громкоговорители за то, что они очень дорогие круглые нагревательные элементы, просто расслабьтесь и наслаждайтесь преимуществами современных технологий! Мощный усилитель мощности стал относительно дешевым и надежным, а улучшения с помощью клея и высокотехнологичного дизайна подтолкнули управление мощностью динамиков до пределов, о которых можно было только мечтать поколение назад.Не так давно вы были королем горы, если ваш (вероятно, ламповый) усилитель выдавал невероятные 25 Вт на канал, а ваши низкочастотные динамики (вероятно, не сабвуферы) были рассчитаны на 50 Вт каждый. Высокоэффективные конструкции той эпохи действительно могли обеспечить очень динамичный опыт Hi-Fi, но есть некоторые альтернативы для современного пользователя.
Наиболее популярное в настоящее время мнение об эффективности по сравнению с выходной мощностью сабвуфера — это выбрать драйвер с довольно большим жестким диффузором, хорошей возможностью линейного отклонения и управляемой мощностью, которая достаточно высока, чтобы выдержать мощность, необходимую для перемещения этого массивного диффузора и длинного динамика. звуковая катушка.Этот драйвер будет иметь довольно низкий рейтинг чувствительности из-за этих конструктивных характеристик. В правильно спроектированном корпусе и управляемом соответствующим усилителем сабвуфер из нашего примера сможет воспроизводить глубокие, чистые, мощные басы. Мы установили, что номинальные значения допустимой мощности имеют значение только в пределах фактического рабочего диапазона водителя; Рейтинги чувствительности для сабвуфера учитываются только в области сабвуфера ниже примерно 125 Гц. На самом деле сабвуфер может давать ответ, который нарастает на частотах, выходящих за пределы диапазона, который вы предполагаете для использования сабвуфера.Звуковое давление этих более высоких частот повлияет на рейтинг чувствительности, если производитель усреднил усиленный отклик более высоких частот с уменьшенным выходным сигналом, который мы ожидали бы на более низких частотах.
ЧАСТОТНАЯ ЧАСТОТА
Частотная характеристика сабвуфера важна, но становится гораздо более значимой, когда мы можем определить фактический отклик в корпусе по нашему выбору. Как мы видели с другими ключевыми характеристиками, числа частотных характеристик мало что значат без каких-либо оговорок.Чтобы просто заявить, что драйвер имеет реакцию «от 19 Гц до 1000 Гц», не учитывается важная информация. Если относительный выход (помните, SPL?) В зависимости от частоты не раскрывается, мы могли бы смотреть на отклик на 19 Гц, что на 3, 6 или даже 16 дБ ниже среднего отклика динамика. Точно так же может быть пик в 10 дБ на частоте 90 Гц. Графики частотной характеристики могут быть гораздо более полезными, потому что связанный график будет отображать изменения уровня звукового давления на любой заданной частоте. Обязательно попробуйте определить, был ли НЧ-динамик, показанный на графике, испытан в закрытом помещении или на открытом воздухе, потому что на графиках свободного воздуха басовый отклик действительно будет выглядеть очень слабым.Программы компьютерного моделирования, такие как BassBox 6 Pro, могут заполнить много информации о том, чего ожидать от басов при данной конструкции корпуса. Имейте в виду, что, поскольку мы обсуждаем сабвуферы, отклик динамика выше 125 или 150 Гц для нас не имеет большого значения.
Выбор типа сабвуфера
SEALED BOX
Герметичные корпуса сабвуфера имеют преимущества, которые привлекают новичков из-за простоты конструкции и конструкции корпуса, а для экспертов — компактные размеры корпуса, очень хорошую управляемость и выдающуюся мощность. переходный ответ.Они отличаются плотным «негромким» звуком и относительно небольшими размерами по сравнению с другими конструкциями. Водитель будет иметь довольно низкий резонанс в свободном воздухе (Fs), возможность длительного хода (xmax) и слабую подвеску (воздушная нагрузка небольшой коробки обеспечивает восстанавливающую силу). Более крупная версия современной компактной герметичной коробки — это классическая «бесконечная перегородка», которая из-за повышенной податливости воздуха в большом корпусе требует более жесткой механической подвески для обеспечения нагрузки на диффузор низкочастотного динамика.Большие объемы шкафа для бесконечных перегородок не всегда подходят для всех приложений. Все конструкции с закрытыми корпусами, большие или маленькие, имеют более низкую чувствительность и более высокие характеристики спада низких частот, чем другие конструкции.
ВЕНТИЛЯЦИОННАЯ КОРОБКА
Вентилируемая, с отверстиями, с каналом, фазоинвертор; все эти термины описывают один и тот же тип корпуса. Вентилируемые конструкции существуют уже довольно давно, но на самом деле они стали популярными после того, как исследователи-акустики разработали способ эффективного определения параметров динамика (механических и акустических характеристик рассматриваемого динамика) и использования этих параметров в качестве элементов в математических формулах, которые последовательно моделировать или прогнозировать реакцию данного драйвера в данном корпусе.Проще говоря, драйвер настроен на резонансную воздушную камеру. По мере того, как драйвер снижает частоту, его ход уменьшается, и воздух в вентиляционном отверстии пропорционально увеличивает свое давление на воздух за пределами корпуса. Этот «воздух высокого давления» в порте столь же эффективен как диафрагма на этих частотах, как и настоящая жесткая диафрагма из твердого материала. Поговорим о том, чтобы получить что-то даром! Вентилируемая коробка может многое предложить, с такими преимуществами, как более плоский отклик вплоть до частоты среза или нижнего предела (хотя она, как правило, выше по частоте, чем у герметичной коробки), уменьшенное отклонение конуса около резонансной частоты коробки и общая более высокая эффективность, чем у герметичной коробки. большинство герметичных коробок.У этого типа дизайна также есть некоторые существенные ограничения. Переходная характеристика сабвуфера, как правило, не так хороша, как у герметичной коробки, но ее можно минимизировать путем тщательного выбора драйвера и критической настройки коробки. Другая проблема заключается в том, что на динамик отсутствует акустическая нагрузка ниже определенной частоты настройки корпуса, что означает отсутствие контроля над движением диффузора за пределами собственной механической подвески сабвуфера на частотах ниже резонанса коробки. Это приводит к «достижению дна» и окончательному разрушению драйвера.Простое решение — использовать фильтр низких частот или грохот перед усилителем, чтобы предотвратить влияние дозвуковых частот на громкоговоритель ниже границы среза. Общий дизайн вентилируемого блока может быть немного сложнее для обычного производителя акустических систем, но современные программы, такие как BassBox Pro, или сотрудники службы технической поддержки Parts Express могут помочь вам разработать высокопроизводительный проект.
ПАССИВНЫЕ ИЗЛУЧАТЕЛИ
Пассивные радиаторы представляют собой альтернативу вентилируемым конструкциям и фактически являются частью того же семейства конструкций корпусов.Это простая замена реальной диафрагмы (обычно похожей на динамик без магнита и звуковой катушки) на виртуальную диафрагму воздуха в вентиляционном отверстии, которую мы только что описали в последнем разделе. К преимуществам можно отнести отсутствие шума ветра от вентиляционного отверстия и возможность блокировать высокочастотный звук, отражающийся от задней части водителя и выходящий через вентиляционное отверстие. Они также полезны, когда конкретная настройка требует, чтобы длина вентиляционного отверстия была больше, чем может вместить корпус. Некоторыми недостатками являются низкая переходная характеристика из-за реальной массы диафрагмы пассивного радиатора и большие трудности в настройке по сравнению с вентилируемыми конструкциями.
КОРОБКИ BANDPASS
Блоки полосы пропускания — это конструкции, в которых используется несколько камер для создания акустического фильтра, который фокусирует и увеличивает выход звука в определенном частотном диапазоне. Самым распространенным из множества вариантов является полосовой фильтр 4-го порядка, который состоит из низкочастотного динамика, установленного в обычную герметичную коробку, но выходной сигнал низкочастотного динамика направляется через вторую вентилируемую камеру перед динамиком. Порт увеличивает усиление в довольно узком диапазоне, но также действует как фильтр нижних частот, помогая снизить выходной сигнал высоких частот выше низких частот.Фактический диаметр вентиляционного отверстия должен быть как можно большим или практичным, так как эти конструкции особенно чувствительны к вентиляционному шуму — весь выход низкочастотного динамика проходит через это отверстие! Конструкции с полосой пропускания предлагают переходные характеристики, приближающиеся к характеристикам обычного герметичного блока, в сочетании с выходом, который на самом деле может быть больше, чем у вентилируемого блока. Обратной стороной этого семейства коробок является тенденция к неестественному звучанию или звучанию «одной ноты» из-за пикового характера их рабочего диапазона.
ЛИНИИ ПЕРЕДАЧИ
Линия передачи, или TL, также известна как акустический лабиринт из-за длинного и несколько сложного пути, по которому должно пройти тыловое излучение динамика перед выходом из корпуса.Идея состоит в том, чтобы использовать длинный «туннель» для выборочного поглощения более высоких басовых частот за счет использования демпфирующего материала, при этом длина лабиринта настраивается так, чтобы она равнялась четверти длины волны резонансной частоты динамика. Задний канал создает сдвиг на 90 градусов в излучении тыла динамика, чтобы конструктивно сочетаться с излучением спереди, при этом демпфируя и контролируя движение конуса на резонансном пике динамика. Они представляют собой множество вариаций базовой концепции TL, но не так много данных для математического моделирования или прогнозирования характеристик конкретной конструкции по сравнению с системами закрытого типа или вентилируемыми системами.Концепция требует особенно тщательного анализа параметров громкоговорителей, значительного количества испытаний и настроек, а также места для размещения конструкции, которая может оказаться довольно большой и тяжелой. В результате линия передачи пользуется некоторой долей культа, но при правильной реализации результаты могут быть очень впечатляющими.
HORN LOADED
Если мы оглянемся назад через туманы времени, мы увидим небольшие усилители мощности и динамики с низким энергопотреблением, требующие небольшого отступления от законов физики, чтобы получить уровень звукового давления, требуемый многими воспроизведениями среды.Использование рупоров для усиления звука, безусловно, стало очень популярным в ту эпоху, и рупоры по-прежнему используются в некоторых конкретных современных аудиоприложениях. Если вы когда-либо складывали ладони перед ртом, чтобы усилить собственный голос («Эй, ребята, вырежьте это!»), Вы использовали базовую технику загрузки рожка. Рупоры увеличивают усиление или выходную мощность источника, а также улучшают его направленность или направленность. Рупор служит трансформатором, который сопоставляет высокий акустический импеданс или давление, создаваемое драйвером в малой горловине рупора, с более низким акустическим импедансом, воспринимаемым воздухом в большей части рупора.Линейность поддерживается тщательно рассчитанной «скоростью вспышки» для пути рупора, которая гарантирует, что звук будет распространяться с постоянным расширением. Общая направленность и низкочастотная характеристика рупора определяются длиной и площадью рта рупора. Большой низкочастотный рупор можно сделать меньше, «сложив» его, что может привести к уменьшению некоторых из более крупных конструкций до более удобной формы и размера. Определенный бренд «K», безусловно, стал известен благодаря успешному использованию рупорных конструкций в высококачественных домашних стереосистемах.Хотя рупоры обладают многими характеристиками, включая высокую эффективность, превосходный переходный отклик и отличный контроль дисперсии, их размер и сложность имеют тенденцию делать их практичными только для очень небольшого меньшинства пользователей домашних стереосистем и домашних кинотеатров.
BASS ACTUATORS
Маленький, но мощный активатор для низких частот не требует какого-либо корпуса, но все же имеет место в нашем общем обсуждении характеристик сабвуфера. Актуатор низких частот — это небольшое сервоустройство или двигатель, который преобразует входной аудиосигнал в механическую силу, которая находится в прямом контакте с твердой поверхностью.Обычные сабвуферы передают информацию по воздуху, а низкочастотный привод передает низкочастотную программу напрямую через твердые частицы. Ощущение почти такое же, как если бы суббас сначала исходил из динамика, а затем вибрировал по твердой поверхности, поэтому приводы могут быть полезны в ситуациях, когда пространство слишком ограничено для больших корпусов динамиков. Актуаторы подключаются к усилителю так же, как динамик, но вы должны быть готовы использовать их в нескольких количествах, потому что охват эффекта ограничен природой твердого объекта, к которому прикреплен бас-активатор.
Собираем все вместе
ФОРМЫ ШКАФА
Современный анализ, кажется, предполагает, что особые соотношения размеров шкафа не имеют такого большого влияния на производительность, как предполагалось ранее. Стоячие волны вызываются отражением частотных длин волн, которые имеют тот же размер, что и расстояние между параллельными поверхностями, или поверхностями, которые расположены под прямым углом к первой поверхности и имеют тот же размер. Этот эффект можно свести к минимуму, используя конструкции корпусов с непараллельными панелями или используя пропорции, которые могут уменьшить возможность саморегулирования нежелательных частот.Общепринятое «золотое сечение» для этих пропорций составляет 2,6 / 1,6 / 1, но использование этого соотношения не является критически важным при проектировании и изготовлении сабвуферов. Герметичный ящик, хорошо закрепленный и должным образом заполненный демпфирующим материалом, будет так же важен, как и форма корпуса. Отдельно стоящий корпус сабвуфера должен по необходимости дополнять среду, в которой он используется, поэтому формы торцевого или журнального столика являются обычными. Даже встроенные субмарины сталкиваются с ограничениями, налагаемыми на них структурой, в которую они встроены.
МАТЕРИАЛЫ ШКАФА И КОНСТРУКТИВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Материал корпуса сабвуфера — МДФ или ДВП средней плотности. Он имеет большую массу и плотность, чем ДСП, что на втором месте из-за использования в его составе более крупных частиц или чешуек древесины и более низкого содержания клея. Безпустотная березовая фанера больше подходит для портативных колонок, потому что она прочнее и легче композиционных изделий, но, к сожалению, не такая плотная. Герметичный корпус с хорошо закрепленными и демпфированными панелями гарантирует, что больше звуковой энергии достигнет слушателя, а не просто вибрирует стенки корпуса или выталкивает воздух из небольших промежутков.Используйте силиконовый или латексный герметик для всех стыков шкафа и даже входных клемм, какими бы прочными они ни казались. Герметизирующий герметик для динамиков или поролоновая лента — удобные продукты, которые могут гарантировать, что установка драйвера не будет способствовать утечкам. Особое внимание следует уделять ткани для решетки или экрану, которые устанавливают многие пользователи, чтобы предотвратить попадание на водителя пыли или посторонних предметов (или щупающих пальцев пытливых маленьких детей). Пределы хода сабвуфера могут быть весьма значительными и могут превышать зазоры, предусмотренные некоторыми методами защиты, что приводит к гудению, дребезжанию или даже повреждению динамика.
Отделка корпуса так же важна для некоторых пользователей, как и фактические акустические характеристики системы сабвуфера. Популярные виды отделки включают натуральный деревянный шпон, ламинат с имитацией дерева, краску, ковер и даже спрей на обшивку кузова грузовика. У каждого есть свои преимущества и недостатки, но это, вероятно, одно из самых субъективных решений, которые будут приняты в течение всего проекта сабвуфера. Тот, который вам больше всего нравится или который вам удобнее всего наносить, является лучшим для вашего проекта, так как внешняя отделка практически не повлияет на производительность системы сабвуфера.
Что серьезно скажется на производительности, так это начинка. Набивка, или наполнение, используется в первую очередь для поглощения или минимизации отражений стоячей волны внутри коробки. Правильное использование начинки также может повлиять на размер виртуального бокса, который «видит» сабвуфер, и может обеспечить увеличение эффективной громкости на 25% и более. Это может быть полезно для приложений, в которых размер корпуса незначительно меньше оптимального, или для компенсации внутренних объемных потерь из-за смещения привода или скобы.Стекловолокно, дакрон, Acousta-Stuf, акустическая пена и длинноволокнистая вата — все это популярные и легкодоступные акустические демпфирующие материалы. Обязательно укажите основные требования к наполнению или рекомендации для выбранного вами проекта, но считайте их предлагаемой отправной точкой. Экспериментирование может привести к увеличению или уменьшению количества начинки, чем указано изначально, но может привести к производительности, удовлетворяющей личным требованиям пользователя.
Размещение, настройка, интеграция, настройка
Опилки осели, есть еще несколько заноз под ногтями, и вы всегда можете убрать инструменты позже, правда.Пора заставить этот ящик спрыгнуть с пола. Ненаправленный характер басов уже обсуждался, и вы помните, что размещение сабвуфера в конкретной комнате не так важно, как других динамиков в вашей системе. Мы также затронули тему стоячих волн внутри корпуса динамика; нас не должно удивлять, что нам также нужно будет решить проблему стоячих волн в пространстве для прослушивания. Энергия низких частот легко усиливается за счет отражения, и по мере того, как эти отражения объединяются, результирующее нарастание может вызывать очень нерегулярный отклик в комнате в виде пиков.Точно так же погашение фазы может происходить, когда звуковые волны на определенной частоте вызывают деструктивные помехи и нейтрализуют друг друга, а также создают дыры или нули в ответе. Размещение сабвуфера вне центра между двумя противоположными стенами, а также в углах поможет добиться наиболее ровного и стабильного отклика. Симметрия здесь не друг. В некоторых случаях перемещение корпуса всего на несколько футов может иметь заметное значение.
Выравнивание сабвуфера по линии, проведенной между левым и правым основными динамиками, поможет удерживать динамики в одном временном интервале (да, здесь может иметь значение один-два фута!) И улучшит когерентность.При правильной интеграции фактическое расположение сабвуфера исчезнет, и будет казаться, что басы исходят из маленьких динамиков по обе стороны. Тестовые сигналы и измерительное оборудование могут помочь вам с настройкой вашей системы, но хороших результатов можно также добиться, потратив время на пару хорошо записанных компакт-дисков, с которыми вы особенно хорошо знакомы. Возможно, вам будет полезно попросить помощника (у вашего супруга может хватить на это терпения, а может и не хватить) внести коррективы в различные элементы управления системой или даже переместить корпуса динамиков, в то время как вы остаетесь в постоянной позиции для прослушивания.Убедившись, что ваше основное местоположение в порядке, немного переместитесь, чтобы убедиться, что более широкая звуковая сцена приемлема. Теперь расслабьтесь и наслаждайтесь красивой музыкой.
Можно ли положить сабвуфер на бок?
Есть много причин, по которым вы могли бы подумать о том, чтобы положить сабвуфер на бок. В большинстве случаев это связано с космосом. Иногда сабвуфер просто помещается там, где вам нужно, когда он находится на боку. Но влияет ли это на качество звука?
Вы можете положить сабвуфер на бок.Однако следует принять во внимание некоторые соображения. Вам нужно будет определить, не будет ли установка сабвуфера на бок мешать его нормальному использованию.
Обычно сабвуферы бывают одной из двух разновидностей: низкочастотные и передние. Какие из них у вас будут, определит, какие конфигурации вы можете использовать. Используйте неправильный, и вы можете получить слишком много или недостаточно басов.
Down Firing против сабвуферов Front Firing
Сабвуферы бывают либо направленными, либо направленными вниз.То есть звук должен исходить либо снизу сабвуфера, либо с его стороны.
Взглянув на несколько примеров, вы можете сказать, что именно размещение водителя определяет направление стрельбы. Сабвуфер Klipsch Synergy Black Label Sub-120 (на Amazon) явно направлен вперед, в то время как сабвуфер REL Acoustics T / 5i (также на Amazon) направлен вниз, что мы знаем, потому что мы не можем видеть, что водитель смотрит наружу. .
Сабвуфер с направленным вниз динамиком нельзя использовать в качестве сабвуфера с направлением вперед или наоборот.Сабвуферы с фронтальным запуском предназначены для создания вибрации в воздухе. Низкочастотные динамики предназначены для создания вибрации пола. И, как объясняется в нашей статье о размещении сабвуфера из твердых пород дерева и ковра, есть и другие соображения по размещению, которые вы можете проверить в своем списке.
Если вы переключите эти функции, низкочастотный динамик с направленным вниз будет слишком мощным, а сабвуфер с передним — слишком глухим. Таким образом, всегда следите за сохранением функциональности сабвуфера. Сабвуфер с направленным вниз динамиком предназначен для размещения близко к зоне прослушивания.Обычно эти сабвуферы размещают рядом с зоной отдыха или прямо за ней.
Фронтальный сабвуфер спроектирован так, чтобы соответствовать остальным передним динамикам. Иногда аудиофилы любят немного сместить сабвуфер вперед из-за свойств низких частот.
Когда можно положить сабвуфер на бок
Сабвуферы с передним расположением, однако, можно положить на бок, если динамик обращен к зоне прослушивания. Таким образом, вы можете положить его на бок, но вращать можно только по одной оси.В большинстве случаев это не должно вас ограничивать.
Переводники с передним пуском должны быть обращены в сторону зоны прослушивания. Например, если положить его на бок так, чтобы динамик смотрел вбок, это значительно снизит уровень низких частот, который вы слышите.
Установка сабвуфера с фронтальным запуском, например сабвуфера с направленным вниз, значительно заглушит ваш звук. С одной стороны, динамик не откалиброван для усиления пола. С другой стороны, он, скорее всего, не удерживает динамик над полом, чтобы в первую очередь сделать возможным усиление.
Сабвуферы с передним расположением звука предназначены для использования в телевизионной консоли, хотя это и не обязательно. Они предназначены для размещения на том же расстоянии от зоны прослушивания, что и остальные динамики. Некоторые телевизионные консоли шире, чем высокие.
Из-за этого сабвуферы иногда лучше помещаются в них, когда кладутся на бок. Обязательно ознакомьтесь с нашей статьей о размещении сабвуфера и звуковой панели, если вы пытаетесь найти подходящую конфигурацию для вашего помещения.
Когда нельзя положить сабвуфер на бок
В принципе невозможно поставить низкочастотный громкоговоритель на бок и сохранить звуковой профиль, для которого он был предназначен. То есть, с сабвуфером, направленным вниз, вы не можете положить сабвуфер на бок.
Сабвуферы с направленным вниз динамиком предназначены для размещения рядом с зоной прослушивания, а не являются частью вашей телевизионной консоли. Таким образом, на самом деле не должно быть причин, по которым вы бы хотели положить его на бок, потому что он не должен (и не должен) ни во что вписываться.
Низкие частоты движутся медленнее и требуют большей мощности для передачи. Таким образом, размещение и ориентация сабвуферов очень важны для вашего общего звукового профиля.
Сабвуферы с направленным вниз динамиком нельзя класть на бок. Они предназначены для усиления баса через пол. Если расположить их на боку, в воздухе будет усилено непропорционально большое количество басов.
Кроме того, поскольку они предназначены для создания вибрации пола, сабвуферы с направленным вниз динамиком могут использовать другой частотный диапазон, чем обычно слышны в сабвуферах с направленным вниз динамиком.В результате ваш звук может исказиться, если вы положите сбоку переводчик.
Как положить сабвуфер на бок
В общем, да, в некоторых случаях вы можете положить сабвуфер на бок. Если сабвуфер работает спереди, сабвуфер можно положить на бок. Это возможно, только если динамик обращен к зоне прослушивания. Очевидно, что корпус динамика должен позволять сабвуферу устойчиво стоять на своей стороне, но в большинстве случаев это так.
Низкочастотный громкоговоритель, направленный вниз, нельзя класть на бок.Поскольку динамик должен быть обращен к полу, он не может нормально работать на боку. Тем не менее, нет необходимости устанавливать низкочастотные динамики там, где недостаточно свободного места. Они предназначены для размещения рядом с зоной прослушивания, а не внутри консоли.
Теперь вы знаете, когда можно положить сабвуфер на бок. Надеюсь, вы на шаг ближе к настройке домашнего кинотеатра.
Как узнать, взорван ли сабвуфер домашнего кинотеатра?
Сабвуферы придают домашнему кинотеатру потрясающий звук.Нет ничего лучше, чем добавление одного или двух сабвуферов для улучшения впечатлений от домашнего кинотеатра, но что происходит, когда сабвуфер начинает работать со сбоями? Он разрушен навсегда? Можно ли это исправить?
Как определить, что сабвуфер домашнего кинотеатра взорван? Сабвуферы срабатывают, когда они получают слишком большую мощность или слишком много искаженного сигнала. Вы можете узнать, не сгорел ли ваш сабвуфер, послушав звук, проверив движение сабвуфера и используя мультиметр, чтобы определить, не сгорела ли катушка.
Проверьте звук на малой громкости, чтобы убедиться, что ваш сабвуфер взорван. Если он искажен, у вас частично взорванный сабвуфер, а если звука нет вообще, он полностью сдут. Если сабвуфер получает сигнал по кабелю, то проверьте кабель, прежде чем спешить с выводами.
Чтобы проверить движение низкочастотного динамика, вам нужно снять крышку, чтобы добраться до диффузора. Двумя руками осторожно переместите конус, чтобы оценить повреждение.
- Если он вообще не двигается, значит, он поврежден.
- Если он сильно шатается, это тоже признак повреждения.
- Если вы слышите царапающие звуки, значит, сабвуфер у вас взорван.
- Вы также можете использовать мультиметр для проверки перегоревшей катушки. Мультиметр измеряет напряжение, сопротивление и ток, и вы можете определить, есть ли отсутствие электрического сопротивления.
Если вы заметили какой-либо из этих признаков, скорее всего, ваш сабвуфер взорван. Но сначала вам нужно полностью оценить ситуацию.Вам нужно понять серьезность существующего ущерба, а затем вы можете решить, что вам нужно делать дальше.
Что происходит, когда срабатывает сабвуфер?
Вы просто наслаждаетесь своим домашним кинотеатром, и внезапно что-то происходит с вашим низкочастотным звуком. Может быть, он становится очень мягким или начинает звучать искаженно. Может быть, из нижних частот совсем нет звука, или он начинает звучать очень странно и очень громко. Независимо от того, что заставляет вас думать, что ваш сабвуфер взорван, это может иметь разрушительные последствия, потому что сабвуферы являются ключевым компонентом систем домашнего кинотеатра.
Когда сабвуфер был поврежден или в какой-то степени взорван, произошло одно из двух: либо он получил слишком большую мощность, либо слишком сильный сигнал. Ограниченные сигналы являются причиной многих поврежденных сабвуферов, а также чрезмерного давления на ваш сабвуфер из-за слишком большой мощности.
Обрезанные или искаженные сигналы
Если вы включите сигнал, который искажен, чтобы лучше слышать, вы можете легко повредить сабвуфер. Срезанные или искаженные сигналы абсолютно ужасны для вашего сабвуфера.В некоторых случаях вы можете даже не знать, что ваш сигнал искажен, пока уровень не станет настолько высоким, что он начнет искажаться и вызывать повреждение.
Слишком много мощности
Во многих случаях сабвуфер выходит из строя из-за слишком большой мощности. Несмотря на то, что большая громкость может быть захватывающей и приятной, сабвуфер справится только с ней. Его можно заставить работать за пределами своих возможностей, создавая таким образом слишком большое давление, которое приведет к повреждению.
Даже несмотря на то, что сабвуферы разумно созданы для того, чтобы выдерживать даже большую мощность, чем их указанные RMS (среднеквадратичные) значения, также известные как непрерывная регулировка мощности, важно убедиться, что звук чистый и без искажений при очень высокой громкости.Если вы еще этого не сделали, вы хотите знать среднеквадратичную мощность своего сабвуфера, чтобы гарантировать, что вы постоянно подаете нужное количество мощности на сабвуфер (ы).
Различные способы проверки сабвуфера
Если вы подозреваете, что сабвуфер в вашем домашнем кинотеатре взорвался, важно полностью оценить низкочастотный динамик, чтобы определить общий объем нанесенного ущерба. Он мог быть поврежден более чем в одной области, и важно понимать различные типы повреждений, которые обычно возникают при взрыве сабвуфера в домашнем кинотеатре.Ниже приведены три основных способа проверить, не перегорел ли сабвуфер.
- Проверить звук. Это обрезка, искажение и т. Д.?
- Проверить движение конуса.
- Используйте мультиметр для проверки электрического сопротивления.
Прочтите далее, чтобы точно узнать, как выполнить эти тесты без дальнейшего повреждения возможно неисправного сабвуфера.
Испытайте звук
Звук, который вы слышите из своего сабвуфера, является отличным показателем нанесенного ущерба.Основные звуки, которые вы услышите при полностью или частично взорванном сабвуфере:
- Нет звука вообще — Это означает, что ваш сабвуфер, скорее всего, полностью взорван. Обязательно проверьте кабель и источник звука. Прежде чем делать выводы, убедитесь, что они работают правильно.
- Частичный звук с искажениями — Когда вы слышите слабый искаженный звук, исходящий из сабвуфера на любой громкости, у вас, вероятно, есть частично взорванный сабвуфер в ваших руках.
Проверка конуса
Доступ к диффузору сабвуфера — простой способ определить повреждение. Конусы сабвуфера построены с системой подвески, которая позволяет им плавно перемещаться, и с помощью рук вы можете легко определить, когда конус выключен. Когда вы очень осторожно двумя руками нажимаете на конус сабвуфера, вы можете получить:
- Нет движения — Когда конус зафиксирован на месте, это означает, что произошло повреждение.
- Шатающийся конус — Когда конус неустойчиво движется, его система подвески сильно нарушена.
- Царапающие звуки — Если конус издает царапающие звуки, когда вы перемещаете его руками, значит, произошло повреждение. Его необходимо удалить из системы домашнего кинотеатра, прежде чем повредить любое другое оборудование.
Используйте мультиметр
Мультиметр — отличный инструмент, который нужно иметь под рукой, и этот инструмент сможет сказать вам, есть ли у сабвуфера какие-либо повреждения катушки.Когда вы используете это устройство, вам нужно будет проверить электрическое сопротивление (также известное как Ом, символ = Ом). Если электрическое сопротивление равно нулю, вы повредили катушку, или если показания не остаются на месте, у вас может быть повреждена катушка. Вот стандартный, простой в использовании мультиметр, который вам, вероятно, стоит носить дома.
Заяц — шаги для измерения электрического сопротивления или ом сабвуфера:
- Отключите сабвуфер от источника питания, если он есть.
- Отсоедините аудиовход от сабвуфера.
- Если ваш сабвуфер не питается от внешнего усилителя или ресивера, вам необходимо вынуть сабвуфер из корпуса.
- Подключите два щупа к мультиметру. Включите мультиметр для измерения сопротивления (Ом)
- Вставьте красный щуп в положительный провод, а черный щуп в отрицательный провод.
- Затем мультиметр должен измерить величину сопротивления. Обычно вам нужно округлить до ближайшего целого числа, чтобы получить правильное сопротивление.
Что делать, если вы знаете, что ваш сабвуфер взорван
Хотя повреждение сабвуфера является чрезвычайно стрессовым событием, лучше всего принять меры в этой ситуации, если вы знаете, что на самом деле вы его повредили.
Во-первых, вам нужно удалить сабвуфер из рабочего домашнего кинотеатра. Если вы оставите его на месте, это может привести к повреждению другого оборудования, что может создать еще большую проблему. По этой причине лучше удалить его полностью.
Во-вторых, вы можете получить экспертное заключение о состоянии вашего сабвуфера. Если сабвуфер относительно новый, на него может распространяться гарантия. Проверьте это ПЕРЕД разборкой сабвуфера! Хорошо проверить это самостоятельно, но еще лучше, чтобы несколько человек оценили ущерб. Означает ли это вызов вашего чрезвычайно технически подкованного друга или передачу его в команду компьютерщиков в Best Buy, почему бы не получить второе и третье мнение?
Наконец, подумайте, как вы хотите действовать без сабвуфера.Вы готовы купить новый? Могли бы вы жить без этого сейчас? Вы думали о том, чтобы попытаться это исправить? В большинстве случаев покупка нового сабвуфера — это правильный путь, но для вас может быть другой путь. Обязательно просмотрите все возможные варианты, чтобы узнать, что лучше для вас.
Вот одна из наших статей о защите оборудования домашнего кинотеатра. Возможно, это поможет предотвратить подобные проблемы в будущем.
Связанные вопросы
Можно починить перегоревший сабвуфер?
Да, есть способы починить перегоревший сабвуфер, но к этому нельзя относиться легкомысленно.Вам нужно будет отсоединить и отделить части сабвуфера, что потребует точности и навыков. Исправление поврежденной области сабвуфера также является очень сложной задачей. Если вы хотите попытаться починить свой перегоревший сабвуфер, лучше всего передать его в руки опытному профессионалу, у которого есть инструменты и знания для выполнения поставленных задач. Я бы не советовал пытаться починить сабвуфер, если вы действительно не знаете, что делаете.
Какие есть варианты покупки нового сабвуфера?
Одно из преимуществ покупки нового сабвуфера заключается в том, что на рынке, вероятно, есть гораздо лучшие варианты, чем ваш нынешний.Это может быть захватывающее время для вас, даже если грустно, что жизнь вашего сабвуфера закончилась. Везде и на любой кошелек есть отличные варианты. У Polk Audio есть несколько высоко оцененных и недорогих вариантов на Amazon: 10-дюймовый активный сабвуфер PWS10 и 12-дюймовый активный сабвуфер PSW505. Сабвуфер Bic Acoustech PL-200 II по чуть более высокой цене — еще один отличный выбор. А всего за 500 долларов вы можете перейти на сабвуфер SVS SB-100 с 12-дюймовым драйвером, среднеквадратичной мощностью 300 Вт и герметичным корпусом.Выбор за вами, но каковы бы ни были ваши спецификации, вам найдется подходящий вариант.
Признаки выдувания сабвуфера
Время от времени вы можете обнаружить, что ваш сабвуфер звучит иначе. Он начинает давать сбои, и вы теряетесь, гадая, что случилось со сладким басом, к которому вы привыкли. Когда это происходит, очень вероятно, что ваш сабвуфер взорван.Почему и как это происходит и, самое главное, что вы можете сделать?
Что вызывает сбои в работе сабвуфера?
Сабвуферы срываются, когда они получают чрезмерную мощность или слишком много искаженного сигнала.
Чрезмерная мощность
Избыточная мощность — причина того, что многие сабвуферы в большинстве случаев выходят из строя. Хотя прослушивание ваших звуков на большой громкости может показаться захватывающим и более привлекательным, имейте в виду, что сабвуфер может справиться только с этим.Если вы заставляете его работать за допустимые пределы, вы создаете слишком большое давление, которое в конечном итоге приводит к повреждению.
Хотя сабвуферы специально сконструированы с возможностью обрабатывать даже большую мощность, чем их указанное среднеквадратичное значение (среднеквадратичное значение), широко известное как непрерывная регулировка мощности, первостепенное значение имеет то, что вы убедитесь, что звук чистый и без искажений, когда вы увеличиваете громкость. .
Прим.
Искаженный сигнал
Чаще всего мы включаем искаженные сигналы, чтобы улучшить их, что действительно плохо для вашего сабвуфера. Это усугубляется тем фактом, что иногда мы не можем идентифицировать искаженный сигнал, пока он не станет настолько сильным, что уже нанес ущерб.
Как узнать, что у вас сабвуферы взорваны?
Вы можете узнать, не пролетел ли ваш сабвуфер;
Прослушивание звука
Один из главных признаков взорвавшегося сабвуфера — плохое качество звука.Если вы заметили какие-либо трещины в звуке, пора провести аудиотест.
Сначала уменьшите громкость звука и начните воспроизведение звука. Медленно увеличивайте громкость и басы, уделяя при этом особое внимание звуку. Если он искажен, ваш сабвуфер — это частично сдутый сабвуфер, а если звука нет вообще, он определенно полностью сдут.
NB: Если сабвуфер получает сигнал через кабель, сначала проверьте кабель, прежде чем делать какие-либо выводы.
Физический осмотр
Проверьте движение сабвуфера, сначала сняв крышку, чтобы получить доступ к диффузору сабвуфера, а затем внимательно осмотрите его на предмет повреждений. Обеими руками нажмите на конус по бокам.
Помните, что нельзя применять слишком много силы. Если он движется больше обычного или вообще не движется, у вас, без сомнения, взорванная подводная лодка. Если он движется правильно, прислушайтесь к любым царапанью, который он может издавать, что может указывать на его повреждение.
Напряжение
Используйте мультиметр для измерения напряжения, сопротивления и тока. Это поможет вам определить отсутствие электрического сопротивления, которое в конечном итоге указывает на повреждение катушки.
Обратите внимание, что если считывающему устройству трудно оставаться на одном месте, то конус вашего сабвуфера, скорее всего, взорван.
Как измерить электрическое сопротивление вашего сабвуфера
Сначала отключите сабвуфер от источника питания, а аудиовход — от сабвуфера.
Если ваш сабвуфер не питается от внешнего усилителя или ресивера, вам необходимо вынуть его из корпуса.
Подключите два щупа к мультиметру и включите мультиметр для измерения сопротивления (Ом). Вставьте красный щуп в положительный провод, а черный — в отрицательный.
Затем мультиметр измеряет величину сопротивления. Вам нужно будет округлить это число до ближайшего целого числа, чтобы получить точное значение сопротивления.
Можно починить перегоревший сабвуфер?
В некоторых случаях возможно отремонтировать ваш сдутый сабвуфер, в то время как в других случаях вы решаете просто пойти и купить новый.
Я советую вам сначала отключить сабвуфер от системы домашнего кинотеатра, так как оставление его там может нанести больший ущерб другим вашим устройствам, что приведет к гораздо большей и более стрессовой проблеме.
Во-вторых, обратитесь к профессионалу, который лучше всех проинформирует вас о степени повреждения. Если вы не удовлетворены его / ее выводами, не помешает получить мнение другого эксперта.
Если с момента покупки сабвуфера прошло не так много времени, проверьте, действует ли его гарантия.Если да, то вам повезло. Только не забудьте проверить действие гарантии перед тем, как разбирать сабвуфер.
Часто задаваемые вопросы
Есть ли предохранители в сабвуферах? Где они находятся?
Да, делают . Предохранители сабвуфера в большинстве случаев расположены на одной линии с проводами сабвуфера внутри корпуса динамика. Если для сабвуфера есть усилитель, предохранитель может быть расположен там. Линейные предохранители могут иметь разный внешний вид.
Что означает термин «клиппирование» в сабвуфере?
Ограничение — это тип искажения звука, который возникает из-за ограничения формы звуковой волны усилителем.
Как / почему происходит отсечение?
Когда происходит клиппирование, это означает, что усилитель перегружен сабвуфером или другими динамиками до такой степени, что он просто не может обеспечить достаточно.
Какая частота лучше всего для сабвуфера?
Рекомендуемая частота кроссовера и стандарт THX — 80 Гц.
Для настенных или крошечных «сателлитных» динамиков: 150–200 Гц, для среднего центра, объемного звука, книжной полки: 80–100 Гц и для большого центра, объемного звука и книжной полки: 60–80 Гц.
Что означает рекон сабвуфера?
Recone означает полную реконструкцию сабвуфера или динамика. Иногда удаление уже изношенных деталей — лучший выход, когда у вас есть старый проблемный сабвуфер.
Заключение
Перегоревший сабвуфер может вызвать неописуемый стресс, особенно когда он совсем новый.Ремонт или замена может также оказаться дорогостоящей.
Я оптимистично настроен в отношении того, что эта статья дала вам больше информации о том, что делать или не делать, чтобы не взорвать субмарину, и что делать, если вам не повезло, что вы столкнулись с этой проблемой.
Посмотрите мой список лучших сабвуферов, чтобы узнать, что купить на случай, если вы решите купить новый сабвуфер вместо ремонта сабвуфера.
Почему некоторые сабвуферы грохочут и что с этим делать
Сабвуферы часто дребезжат, когда есть незакрепленные компоненты, но они также могут дребезжать, если их мощность недостаточна или слишком велика.Важно проверять сабвуферы перед каждым выступлением.
Сабвуферы — важные устройства для вашей системы домашнего кинотеатра. Независимо от того, используете ли вы их для воспроизведения музыки или просто просмотра фильмов, они могут помочь, обогатив звуки, чтобы вы могли наслаждаться полным звуком.
Будучи хрупкими электрическими инструментами, они не защищены от повреждений. Многие люди обнаруживают, что их вуферы часто начинают дребезжать. Они отмечают, что эти сабвуферы вместо того, чтобы улучшать качество звучания, фактически ухудшают его.
Как работает ваш сабвуфер?
Прежде чем вы попытаетесь диагностировать проблему, важно получить базовое представление о вашем сабвуфере. Сабвуфер состоит из следующих основных компонентов:
- Звуковая катушка и формирователь
- Конус
- Разрыв голоса
- Объемный звук
- Паук
- Задняя панель
Для тех, кто не знаком с наукой, лежащей в основе акустики, усилитель превращает звуковые волны в синусоидальные волны переменного тока.Переменный ток работает путем изменения напряжения между положительными и отрицательными значениями. Усилитель может подавать на сабвуфер положительное напряжение. В этом случае звуковая катушка и диффузор соответственно перемещаются вперед.
Когда усилитель подает на сабвуфер отрицательное напряжение, катушка и диффузор перемещаются назад на эту величину. Расстояние, на которое они перемещаются, зависит от величины напряжения.
Движение вперед и назад позволяет конусу выталкивать воздух и издавать звук.
Почему ваш сабвуфер может дребезжать
Причины дребезжания сабвуфера могут быть разными.Некоторые из них связаны с проблемами с компонентами, в то время как другие могут быть вашей ошибкой. Всего причин может быть:
Незакрепленные компоненты
Одна из наиболее очевидных причин дребезжания — незакрепленные детали. Внутри сабвуфера находятся различные ключевые компоненты, такие как звуковая катушка, звуковой промежуток и внешний корпус.
Что с этим делать
Мы рекомендуем тщательно осмотреть ваши сабвуферы на предмет ослабления крепления каких-либо компонентов. Сначала проверьте ступни, если они есть.Если винты на ножках ослабли, затяните их отверткой. Даже если вы обнаружите, что они целы, из-за громких вибраций сабвуферы могут слишком сильно двигаться.
Эффект усиливается, если ступни не сбалансированы. Используйте уровень поверх сабвуфера, чтобы проверить, ровная ли поверхность. Затем отвинтите корпус и осмотрите его на предмет сломанных компонентов.
Если все надежно на своих местах, затяните шкаф и закрепите его. Также проверьте решетку и прикрутите ее.Вы даже можете заменить его, если считаете, что он не подходит. Если дребезжание продолжается, возможно, вам нужно поменять звуковую катушку.
Мощный сабвуфер
Каждый сабвуфер имеет определенный рейтинг. Это определяет, с какой мощностью он может справиться. Если вы слишком сильно увеличите громкость, это может привести к искажению звука. В результате внутри сабвуфера может появиться дребезжащий звук. Это не только повреждает субмарину, но и звучит ужасно.
Увеличение громкости сигнала приводит к увеличению напряжения сигнала.Если вы увеличите громкость больше, чем разрешено, конус может слишком сильно сдвинуться вперед. Поскольку эти компоненты не предназначены для выхода за эти пределы, в конечном итоге это приведет к разрыву диффузора, окантовки и других компонентов.
Точно так же сигнал отрицательного напряжения скажет катушке двигаться назад слишком далеко. Звуковая катушка может столкнуться с задней панелью сабвуфера. Это может серьезно повредить каркас и катушку. Фактически, катушка может даже застрять внутри зазора звуковой катушки.
Что с этим делать
Проверьте безопасность и номинальную мощность ваших сабвуферов. Хорошая идея — проверить рейтинги RMS, так как они более безопасны в использовании. Пиковые или максимальные рейтинги могут по-прежнему позволять вам превосходить громкоговорители. Рейтинги RMS — это средние или самые безопасные значения для подражания.
Сабвуфер с недостаточной мощностью или неисправный усилитель
Также возможно снизить мощность вашего сабвуфера. Игра ниже рейтинга RMS не является главным виновником. Настоящая проблема заключается в том, что ваш усилитель посылает обрезанные сигналы, что приводит к повреждению сабвуфера.Это может сильно повлиять на качество звука, вызывая дребезжание, шипение или треск.
Если сигнал от источника звука слишком высок и ваш усилитель не предназначен для обработки сигналов такого высокого напряжения, он может ограничить эти сигналы. Он просто искажает сигнал и снижает качество звука.
В результате форма волны квадратная, а не синусоидальная. Когда эта форма волны проходит через сабвуфер, он будет пытаться очень быстро сдвинуть конус назад, а затем вперед. Постепенный синусоидальный наклон препятствовал этому, но вертикальные стороны ограниченного сигнала — нет.
Это постоянное быстрое движение легко разрывает эти компоненты или слишком сильно раскачивает конус, вызывая дребезжащие звуки.
Также обратите внимание, что ограниченная форма сигнала находится в постоянном положении при максимальном и минимальном значениях. Это заставляет конус оставаться неподвижным в течение длительного времени. Это может потребовать большого количества энергии, что приведет к нагреву катушки.
Катушка может полностью сгореть, что приведет к ее раскручиванию или простой деформации. Еще один момент, на который следует обратить внимание, это то, что прямоугольный сигнал имеет в два раза более высокое среднеквадратичное значение, чем его синусоидальный аналог.
Таким образом, вы получаете катушку, которая слишком быстро перемещается из одного положения в другое, но при этом остается неподвижным в течение длительного времени — почти с удвоенной рекомендованной мощностью. Таким образом, неисправный усилитель — это верный путь к катастрофе.
Что с этим делать
Убедитесь, что ваш усилитель способен обрабатывать сигналы большой громкости. Если не может, то либо поменяйте усилитель, либо просто уменьшите громкость.
