Как сделать короб под сабвуфер своими руками – чертежи, схемы, фото и видео

Как рассчитать объем короба под динамик

• Для динамика размером 8 дюймов (20 см) необходимо 20-33 литров чистого объёма
• Для сабвуфера  10-дюймового (25 см) потребуется  – 34-46 литров
• Для 12-дюймового (30 см) сабвуфера – 47-78 литров
• Для динамика размером 15-дюймов (38 см) – 79-120 литров
• И для 18-дюймового динамика (46 см) потребуется 120-170 литров.

Короб под 12 сабвуфер с фазоинвертором

Для постройки короба нам понадобится:

• Плотная многослойная фанера или ДСП
• Саморезы
• Шуруповерт либо отвертка
• Клей ПВА
• Карпет
• Материалы шумоизоляции
• Провода и клемник

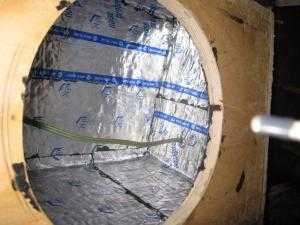

Проклейте внутреннюю часть короба шумоизоляцией. Перед тем как вкручивать саморезы, тонким сверлом наметьте дырки, для того чтобы фанера не лопнула. Соберите конструкцию, вырежьте карпет с запасом, чтобы загнуть по краям. Промажьте клеем, дайте высохнуть, пройдите степлером.

Мы в VK и Fb

Короб для сабвуфера своими руками

Надоело слушать противное звучание своих старых колонок, которые совершенно не отображают качество? Тогда задумайтесь надо ли вам они вообще. Для меломанов это совершенно неподходящий вариант. Если вы такой, тогда нужен сабвуфер. Его необязательно покупать, попробуйте для начала сделать короб для сабвуфера своими руками.

Для начала сходим в магазин за некоторыми деталями, которые стоят не столь дорого. Если увидели НЧ динамик, то это отличный вариант. С него и начнем. В диаметре динамик приблизительно 25 сантиментов, а мощность колоссальная – более 300 Ватт.

Придя домой, стоит заняться расчетом параметров самого буфера, то есть его коробки. Для удобства и четкости используйте уже проверенные программы, такие как DLSBox2000, JBL-Speakershop или WinISD. Эта процедура увлекательная и может занять много времени.

Для 25 сантиметров и данной мощности получилось так, что корпус должен быть приблизительно 450х350х350 мм. Если говорить о вместительности, то она более 35 литров. По расчетам эффективность оформления для динамика (ФИ) — 76%, фазоинвертор — 750х100 мм. Приступим к чертежу коробки и к непосредственной ее сборке.

Сначала определимся с материалом, из которого будут сделаны стенки короба для сабвуфера. Желательно выбрать надежное ДВП и его толщина должна быть не менее 2 сантиметров. Стенки между собой соединяем при помощи шурупов размером 5 см, которые предварительно нужно смазать для надежности герметикой, которая не имеет цвета, а, значит, не испортит внешний вид. Теперь в местах скрепления нужно все тщательно промазать обычным клеем, всем известным ПВА. Его можно наносить побольше, для надежности и долговечности будущего сабвуфера.

Приступаем к внешнему оформлению. Чтобы поверхность была гладкой и приятной ее стоит прошпатлевать. Для этого подойдет как машинная шпатлевка, так и обычная. Но сделать ее можно и самостоятельно. Для этого соединяем между собой остатки ДВП и клей ПВА, мешаем до загустения, получиться что-то похожее на майонез.

Далее понадобиться наждачная бумага. Поверхность делаем гладкой, отшлифованной. Так как шпаклевка может положиться не совсем ровно или неровно прибиты сами стенки, то здесь нужно воспользоваться уровнем. Если неровности не убрать и не вывести под уровень, дальше они будут видны и сабвуфер, сделанный своими руками, будет неаккуратным.

А дальше ювелирная работа, делаем отверстия под розетку, провод, фазоинвертор и ручки-карманы. Для этого можно использовать разные приспособления, дрель, пилку, ну а лучше всего фрезер.

Далее, берем самоклеящуюся пленку по своему вкусу, они бывают разные. Клеиться она на корпус очень хорошо, без лишних трудностей. На корпус ложем ткать, а потом проходим ее утюгом, чтобы пленка приклеилась.

Короб для сабвуфера своими руками готов! Но для того, чтобы звук был не слишком режущим и жестким, подчеркивал приятный бас, желательно внутри наклеить мягкий поролон, около 2 сантиметров. Также внутрь можно положить небольшой мешочек с мягкой, неплотной ватой.

Подключаем и наслаждаемся приятным звучанием любимой музыки. Быстро, экономно и качественно! Сабвуфер своими руками чрезвычайно легко и просто сделать.

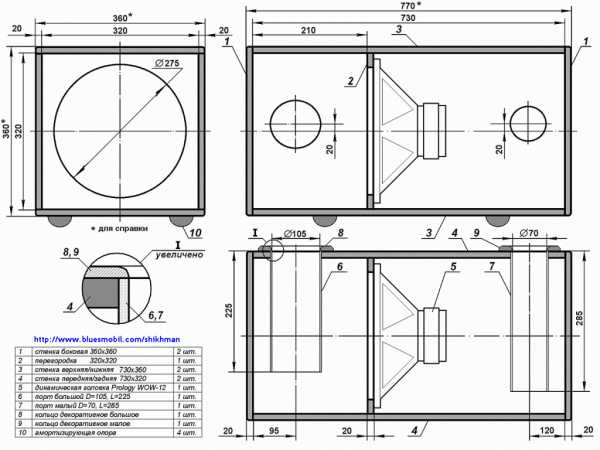

Чертежи короба для сабвуфера своими руками

Короб для сабвуфера своими руками видео

http://www.youtube.com/watch?v=rqUOVeyHfro

Как собрать короб для сабвуфера своими руками

Как собрать короб для сабвуфера

Как собрать короб для сабвуфера таким, чтобы в нем динамик заиграл со всей своей мощностью?
Такой вопрос интересен многим почитателем хорошего звука, стремящимся усовершенствовать аудиосистему своего автомобиля. В нашей статье мы узнаем, как собрать короб под сабвуфер, именно таким, каким он должен быть.
Для начала, прежде чем заняться изготовлением, рекомендуется определить вид динамика, воспроизводящего низкие частоты. Как правило, специалисты рекомендуют останавливать свой выбор на динамиках с 10-12 дюймами. Именно они сегодня популярны и наиболее чаще используются, как сабвуферы.

Как сделать коробку для сабвуфера с обычным диаметром

Короба для сабвуфера и их виды

На сегодня принято различать несколько разновидностей коробов для сабвуфера(см.Какой сабвуфер лучше: рассмотрим активный или пассивный). Как известно, от типа короба и его конструкции напрямую зависит качество звука, получаемого на выходе.
 Итак:

• Короб закрытого типа, наиболее распространенный в изготовлении и проектировании вид. В таком коробе низкочастотный динамик будет «чувствовать» себя хорошо. Улучшатся намного его акустические характеристики. Кроме того, такой ящик будет намного легче построить самому.

Как самому сделать короб для сабвуфера

• Короб бандпас. Его еще называют коробом четвертого порядка. Эта конструкция подразумевает наличие разделенных камер внутри. Обычно, эти самые камеры бывают различного размера. В одной камере располагается динамик(см.Как выбрать динамики для автомагнитолы своими силами), а в другой – фазоинвертор или воздухоотвод.

Примечание. Преимуществом данного вида короба является его особая конструкция, которая способна ограничивать частоты.

• Короб бандпас 6-го порядка. Он заметно отличается от вышеописанного, в частности тем, что имеет еще две камеры внутри.

Как правильно сделать короб для сабвуфера

Примечание. Различают два вида бандпасов 6-го уровня. Бандпас с одним фазоинвертором и бандпас с двумя фазоинверторами. Последний является наиболее сложным в проектировании, зато способен выдавать отличный КПД.

• Короб фазоинверторного типа. Он имеет специальную трубку внутри.
  Она выводит воздух, обеспечивая дополнительное звучание. Что касается сложности изготовления такой конструкции, то это нечто среднее между бандпасом и закрытым ящиком.

Как собрать коробку для сабвуфера фазоинверторного типа

Меломан сразу же скажет, что лучше остановить свой выбор на бандпасе. Но эта конструкция будет сложноватой для человека, который впервые взялся за самодельное изготовление.
В коробе типа бандпас много деталей, создание которых связано с проектированием и тщательным просчетом. Если есть время и желание, то остановить свой выбор на них можно.

Примечание. Просчитывание и проектирование размеров и конструкции в наше время можно доверить компьютерам. Специальная программа WinLSD поможет найти нужный размер, оценить объем сабвуфера, просчитать размеры деталей и т.д.

С другой стороны, описанная выше программа уж точно не для человека сведущего и потребует узкоспециализированных знаний. Да и зачем столько мучений, если можно заняться изготовлением более простого короба, отличающегося хорошим качеством. Это фазоинвертор, способный воспроизводить самые низкие частоты.

Делаем короб фазоинверторного типа

Итак, с выбором короба определились и пора переходить к процессу изготовления.

Материалы

В первую очередь, нам понадобятся материалы. Как правило, это должна быть составляющая, которая бы представляла собою прочный материал, отменно изолирующий звук. Многослойная фанера подойдет для этих целей лучше всего.

Примечание. В крайнем случае, если невозможно будет найти фанеру, подойдет и ДСП.

Кроме того, будет подготовить это:

• Саморезы в количестве 100 штук, желательно 50-55 мм.
• Какой-нибудь шумоизоляционный материал.
• Жидкие гвозди или силикон.
• Клей ПВА.
• Герметик.
• Кусок карпета на 3 метра.

Инструменты

Что касается инструментов, то подойдут следующие принадлежности:

• Шуруповерт или дрель на крайний случай.
• Клеммник.
• Электрическая пила и желательно такой же рубанок.

Алгоритм проведения процесса

Итак, делаем короб фазоинверторного типа на динамик 12 дюймов. В этом случае рекомендуется сделать объем ящика равный 40-50 литрам.

Как самому сделать короб для сабвуфер

Ниже приведена таблица расчета:

Примечание. Очень важно обратить тщательное внимание на отрезок длины, идущий от стенки корпуса до динамика. Рассчитывается данный параметр, как и полость всего ящика – по поверхностям внутри.

 Итак:

• Делаем отверстие под динамик и под щель фазоинвертора.

Как сделать коробку под сабвуфер

Примечание. Для проделывания всех отверстий, пользуемся электрическим лобзиком, работать которым очень удобно.

• Собираем щель фазоинвертора.
• Крепим ее к сабвуферы(см.Как сделать сабвуфер: дельные советы) – к передней панели.
• По всем стыкам желательно пройтись силиконом, а лучше жидкими гвоздями. После этого, завернуть саморезы.

Как правильно собрать короб для сабвуфера

Примечание. Крайне рекомендуется закручивать саморезы вплотную, чтобы не оставлять никаких пустотелостей. Если их оставить, то это может отразиться на качестве звука. Возникнут резонансные колебания, мешающие нормальному звучанию.

• Собираем боковинки короба. Опять же, смазываем места соединений жидкими гвоздями, а затем плотно закручиваем.

Как собрать коробку под сабвуфер

• Создаем отверстие малого размера под клеммник.
• Все части короба соединяем.
• Все визуально осматриваем на обнаружение правильности вырезов и скрепления деталей.
• Ставим динамик внутрь.

Как правильно сделать коробку для сабвуфера

• Теперь надо заняться внутренней отделкой, проклеивая все щели специальным клеем или герметиком.
• Обертываем короб шумоизоляционным материалом.

Как сделать короб для сабвуфера самому

• Придаем и наружной части короба привлекательный внешний вид, обертывая карпетом.
• Все готово.

Приведенная выше инструкция дает практическое понимание проведения данной манипуляции. Только в процессе работы своими руками рекомендуется изучить вдобавок видео и фото, соответствующего толка.
Цена на самодельный короб для сабвуфера всегда высокая и на крайний случай, научившись делать такие изделия, можно создать и свой собственный бизнес.

avtozvuk-info.ru

как сделать расчет, своими руками в машину, 12 дюймов чертеж, как рассчитать корпус под активный саб Стелс, 15, 10, ремонт, схемы, размеры, объем, какой лучше собрать из обычного динамика, виды

У многих автомобилистов возникает желание изготовить короб для сабвуфера своей машины. Такая конструкция предназначается для раскрытия всего потенциала автомагнитолы и получения глубокого, чистого и объемного звука. Однако процесс изготовления короба для сабвуферов требует больших усилий и занимает много времени.

Виды сабвуферов

Разбираясь, как сделать сабвуфер, необходимо оценить свойства основных типов этих устройств. Пользователь может сделать выбор среди таких разновидностей:

1. Активный сабвуфер.
2. Модели пассивного типа.

Активные конструкции выпускаются с усилителем и кроссовером, что гарантирует хорошее звучание с подавлением высокочастотного диапазона. Такие модели способны работать с любыми источниками.

Образцы второй группы не оснащаются усилительными узлами, а их подключение осуществляется к штатной магнитоле. Минусом пассивного прибора является полная загрузка каналов, что ухудшает качество воспроизводимого звука.

В зависимости от конструктивных особенностей выделяют такие виды коробов: открытые и закрытые ящики (ЗЯ). Первые встраиваются в отделочные элементы салона, а последние — выполнены в виде самостоятельных ящиков, внутри которых установлен динамик с низкочастотным диапазоном.

Необходимые инструменты

Чтобы самому сделать корпус для сабвуфера, нужно подготовить такие инструменты:

1. Приспособления для резки древесины. Можно воспользоваться электрическим лобзиком или ножовкой.
2. Отвертка или шуруповерт.
3. Рулетка или другой измерительный прибор.
4. Карандаш для нанесения разметки.
5. Отделочный материал.
6. Ножницы.

Из чего делать

Чтобы сделать сабвуфер своими руками, важно позаботиться и о материалах для его создания. В первую очередь стоит подготовить следующее:

1. Динамики. Выбирая динамик, следует оценить его технические параметры: они должны соответствовать возможностям автомобильной магнитолы. Если покупается новая деталь, то все характеристики будут указаны на упаковке или в листе-вкладыше.
2. Листы МДФ. Еще корпуса для сабвуферов делают из фанеры, ДСП и ДВП. Тип материала выбирается с учетом габаритов будущей конструкции.
3. Акустический кабель.
4. Состав для герметизации или ПВА-клей.
5. Крепежные элементы. В их качестве используются саморезы, поскольку гвозди для такой работы применять запрещено.
6. Смола-эпоксидка.
7. Лакокрасочное средство.

Какой динамик выбрать

Чтобы сделать сабвуфер из обычного динамика, необходимо учитывать ряд параметров, поскольку они влияют на размеры будущего ящика для колонок. Нередко неопытные водители допускают ошибку и выбирают устройство по мощности. Однако эти значения указывают только на допустимую нагрузку, с которой динамик сможет справляться в течение часа или нескольких секунд. Поэтому мощный прибор не гарантирует хорошего и отчетливого звучания.

При выборе изделия в первую очередь нужно оценивать свойства диффузора. Чтобы получить меньше искажений при пиковой громкости, лучше использовать крупные конструкции с небольшой амплитудой колебаний.

Поскольку диффузор подвергается увеличенному воздушному сопротивлению, материал, из которого он изготовлен, должен быть прочным и надежным. Изделия из бумаги подходят только для «подзвучивающих» динамиков. Модели на основе полипропилена отличаются чувствительностью к температурным скачкам и минимальной жесткостью, поэтому их применяют в бюджетной автомобильной акустике. Наилучшим решением считается углеволокно и кевлар.

Что касается металлических акустических систем, то они обеспечивают точное звукоизвлечение с интенсивным резонансом. Однако эти особенности нравятся только некоторым пользователям.

При выборе динамика учитывается и его чувствительность. Оценить характеристику можно по габаритам и мощности магнитного элемента.

Еще следует обратить внимание на частоту резонанса.

Как рассчитать короб

Расчет короба производится по готовым алгоритмам или с нуля. В интернете есть масса калькуляторов, которые позволяют сделать точный расчет для корпуса, определить, какой нужен короб объемом и каковы оптимальные размеры. Чтобы исключить отклонения, нужно учитывать ряд правил.

Для начала вычисляем объем сабвуфера. Для двух динамиков диагональю 15 дюймов лучше посчитать 60-литровый короб, а для 12 дюймов — 45-литровый. Оптимальная высота составляет h=340 мм=34 см=0,34 м, а допустимая длина L=680 мм=68 см=0,68 м. 1 литр = 1•10−3 м³ 1 л = 0.001 м³ тогда V= 45 л = 0,0 4 м³.

Если корпус будет размещаться в нише крыла и обладать сложной геометрической конструкцией, необходимо проводить расчет корпуса по всем частям, разделяя объемы обеих сторон.

Чертежи

Чертежи коробов для сабвуфера и схемы с подробным отображением всех элементов для 12, 8 дюймов или для 10 дюймов предоставляются в свободном доступе. Они упрощают проведение расчета для корпуса и помогают изготовить самодельный ящик без отклонений от правил.

На схеме продемонстрированы точные размеры, литраж и размещение деталей короба под 2 или больше динамиков.

Как собрать сабвуфер

После подготовки всех инструментов и материалов, можно начинать работы по изготовлению конструкции. Сделать короб для сабвуфера 12 дюймов с диаметром 30 см достаточно просто. В первую очередь следует проделать отверстие под будущий динамик, выдерживая расстояние от центра до стенок в 20 см.

Дальше нужно руководствоваться следующей инструкцией:

1. Подготавливаем основные элементы будущего самодельного корпуса. Их параметры рассчитывают заранее на проверенном ресурсе с онлайн-калькуляторами.
2. Проделываем отверстие спереди фанерного листа или МДФ, ДСП-плиты.
3. Вырезаем над отверстием щель под фазоинверторную трубку и прикручиваем отсек.
4. Склеиваем боковые элементы клеем ПВА и скрепляем с помощью саморезов. Важно закручивать крепежные элементы до упора, поскольку любые пустоты негативно скажутся на качестве звука.
5. Вырезаем места под провода сзади корпуса.
6. Перед соединением всех составляющих помещаем в короб динамик.
7. Завершающий этап подразумевает проведение отделки внутреннего пространства. Следует замазать стыки и щели герметиком или эпоксидной смолой, чтобы улучшить герметизацию.
8. Внешняя отделка заключается в обтягивании корпуса карапетовой тканью. Карапет натягивается и крепится эпоксидкой или мебельным степлером.

После завершения всех этапов осуществляется финальная сборка с подключением к штатной автомагнитоле.

Поскольку закрытый фазоинверторный короб (ФИ) отличается крупными размерами, владельцы авто предпочитают устанавливать компактный сабвуфер «Стелс», сделанный своими руками. Мини-модель демонстрирует отчетливое звучание широкого диапазона частот и занимает меньше места в машине.

В большинстве случаев короб под 10 сабвуфер размещается в багажнике, однако некоторые люди практикуют монтаж в крыле или нише запаски.

Оптимальный объем для бесперебойной и качественной работы устройства составляет 18 литров, если задействуются 12-дюймовые «сабы».

Чтобы правильно сделать короб для сабвуфера, можно рассматривать упрощенный вариант с созданием закрытого ящика. Его создают по тем же принципам, что и фазоинверторную модель, но без проделывания щели. ЗЯ обладает отверстием под динамик, поэтому его конструктивное исполнение выглядит достаточно просто.

Всевозможные разновидности бандпассов представляют собой полноценный фазоинвертор, но в видоизмененном формате. Поэтому собрать самодельный саб достаточно просто.

Наиболее сложной конструкцией считается сабвуфер в виде рупора. Из-за сложностей изготовления начинающие мастера отказываются от этого варианта, отдавая предпочтение более упрощенным моделям. Однако рупор отличается объемными низами и обеспечивает глубокое звучание всех частот. Но любое отклонение от чертежей сделает все усилия бесполезными, т.к. саб не будет звучать как нужно.

Поэтому специалисты рекомендуют выбирать вариант закрытого ящика или фазоинверторного короба для саба. Еще простым исполнением характеризуется бандпасс.

Собирая короб под сабвуфер, важно соблюдать все правила техники безопасности и быть осторожным. Работа подразумевает использование колющих и режущих предметов, а также электрического инструмента. Применять неисправные приспособления запрещено.

Как установить сабвуфер

Установка короба для сабвуфера в машину своими руками не является сложной задачей. Однако для благополучного монтажа нужно владеть некоторыми навыками и инструментом. Помимо размещения сабвуфера и усилителя, следует позаботиться о таких сопутствующих приспособлениях:

1. Предохранители.
2. Проводка.
3. Конденсаторы.
4. Пластиковые хомуты.
5. Гаечные ключи.
6. Изолента и кусачки.

После выбора оптимального места под монтаж саба нужно удостовериться, что оно сможет справляться с резонансами от прибора. Не разрешается ставить короб на хрупких конструкциях машины.

Провода подключаются по такой схеме:

1. Для начала нужно вывести кабель к усилителю.
2. Дальше выполняется подключение усиливающего узла с автомобильной магнитолой.
3. Кабель с плюсовым значением обворачивается гофрой с целью защиты от деформации.
4. Предохранитель фиксируют на том же проводе, выдерживая минимальное расстояние между элементами питания.

Перед запуском самодельного саба важно проверить, отключена ли аккумуляторная батарея. Данное правило позволит обезопасить себя от удара электрическим током и избежать выхода из строя магнитолы.

Настройка

Следующий этап предусматривает полную настройку сабвуфера. Однако эксперты в области автозвука рекомендуют проверять все параметры еще при проектировании короба, чтобы исключить отклонения и ошибки.

Чтобы грамотно настроить систему, важно следить за параметрами динамика. Если модель характеризуется высоким качеством звучания в ФИ корпусе, порт настраивают как выше, так и ниже с учетом воспроизводимой музыки.

Настройка низкочастотного фильтра начинается с включения этого компонента. На заводских сабах он называется LPF (low pass filter).

Дальше задействуется еще один фильтр под названием «сабсоник», работающий в высокочастотном диапазоне или суббасовой области. Он используется для удаления инфранизких частот. Однако не все усилители поддерживают эту опцию, но если она присутствует, лучше активировать его.

Задача «сабсоника» заключается в защите сабвуферного динамика от повреждения при воспроизведении частот, которые находятся за пределами слышимого диапазона, т.е. 20-25 Гц или ниже. Работая с такими частотами, диффузор увеличивает свой ход, что повышает риск выхода из строя катушки.

Специалисты рекомендуют настраивать фильтр на 5 Гц ниже частоты фазоинверторного порта. Если выбираемая частота составляет 35 Гц, то настройка «сабсоника» выполняется на 30 Гц.

Особое внимание нужно уделить настройке акустической фазы. Она способствует правильному звучанию передних динамиков совместно с задними. Если звук слышится только сзади машины, значит при настраивании были допущены ошибки.

Некоторые усилители оборудованы «крутилкой» фазовращателя, которые обеспечивает равномерное поворачивание фазы.

Еще следует выставить задержки. Подобная возможность присутствует только на процессорных устройствах или при подключении внешних модулей.

Во многих акустических системах низкие частоты воспроизводятся с задержкой, что ухудшает качество звучания и не позволяет наслаждаться любимой композицией в полной мере. Чтобы исключить неприятность, нужно сделать корректировку задержек.

Возможные неисправности и ремонт

Ремонт сабвуфера своими руками может потребоваться при механическом повреждении его элементов. Если катушка сталкивается со звуковой частотой, которая превышает допустимую, она может выйти из-строя. Аналогичная проблема возникает при прослушивании музыки с максимальным усилением, что приводит к разрыву диффузора. Ремонтировать узел достаточно просто, т.к. его можно заменить новым.

Восстановление работоспособности диффузора или катушки — сложная задача, которая потребует много времени и усилий, и каждый специалист, который отремонтировал такой узел, порекомендует выполнить замену.

Нередко к поломке приводит перегрев внутренних деталей саба. Проблема связана с загрязнением внутреннего пространства пылью и техническим мусором. Для начала нужно оценить показатели напряжения в БП с помощью тестера — если оно отсутствует, придется заменить блок питания.

При осмотре внутреннего пространства можно найти вздутые конденсаторы или почерневшую обмотку. Испорченные элементы нужно выпаять паяльником и заменить новыми — исправными.

Ремонт динамика начинается с разборки и демонтажа головки сабвуфера. Все действия нужно выполнять без спешки, поскольку резкие движения могут привести к повреждению гильзы катушки.

Плюсы и минусы самодельного короба

Самодельный корпус для сабвуфера 12 обладает как плюсами, так и минусами. К положительным особенностям этих изделий относят:

1. Экономию средств. Процесс изготовления сопряжен с минимальными денежными затратами.
2. Простоту самодельного создания. Если придерживаться чертежей, правильно рассчитать короб и следовать пошаговой инструкции, работа не займет много времени.
3. Возможность изготовить красивый короб под любую геометрию салона. В собранном виде маленький корпус будет выглядеть стильно и придаст салону машины дополнительную элегантность.

Из минусов выделяют ограниченный набор функций и ряд проблем при настройке акустической системы.
