Чтобы как следует разобраться в процессах, происходящих в ящике, на стенке которого смонтирован один или несколько динамиков, нужно вдумчиво прочитать пару-тройку книжек, в каждой из которых формул больше, чем во всем школьном курсе физики. Я забираться в такие дебри не буду, так что не стоит данный материал как исчерпывающий анализ или руководство по постройке аудиофильских колонок. Однако очень надеюсь, что он поможет начинающим меломанам (да и некоторым хроническим тоже) как следует сориентироваться в разнообразии акустических решений, каждое из которых его разработчики, разумеется, называют единственно правильным.

Некоторое время после изобретения в 1924 году электродинамического излучателя с коническим диффузором (окей, просто динамика), его деревянное обрамление исполняло в первую очередь декоративные и защитные функции. Оно и понятно — после долгих лет прослушивания пластинок через слюдяные мембраны и раструбы граммофонов, саунд нового устройства и безо всякой акустической доработки казался просто апофеозом благозвучия.

Мембраны граммофонов изготавливались чаще всего из алюминия или слюды

Однако технологии записи быстро совершенствовались и стало понятно, что более-менее правдоподобно воспроизвести слышимый диапазон динамиком, просто закрепленном на некой подставке, крайне проблематично. Дело в том, что предоставленная сама себе динамическая головка находится в состоянии акустического короткого замыкания. То есть волны от фронтальной и тыловой поверхностей диффузора, излучаемые, понятное дело, в противофазе, беспрепятственно накладываются друг на друга, что самым печальным образом отражается на эффективности работы, и в первую очередь на передаче басов.

Кстати, в процессе данного рассказа я буду чаще всего рассуждать именно о низких частотах, так как их воспроизведение — ключевой момент в работе любого корпуса АС. ВЧ-драйверы в силу малой длины излучаемых волн во взаимодействии с внутренним объемом колонки вообще не нуждаются, и чаще всего полностью от него изолированы.

Душа нараспашку

Самый простой способ отделить фронтальное излучения динамика от тылового — смонтировать его на щите как можно большего размера. Из этой простой идеи и родились, собственно, первые акустические системы, представлявшие собой ящик с открытой задней стенкой, поскольку для компактности края щита просто взяли, да и загнули под прямым углом. Однако в плане воспроизведения басов успехи подобных конструкций впечатляли не слишком. Помимо несовершенства корпуса проблема была еще и в очень небольшом по современным понятиям ходе подвески диффузоров. Чтобы хоть как-то выйти из положения, использовались динамики как можно большего размера, способные развивать приемлемое звуковое давление при небольшой амплитуде колебаний.

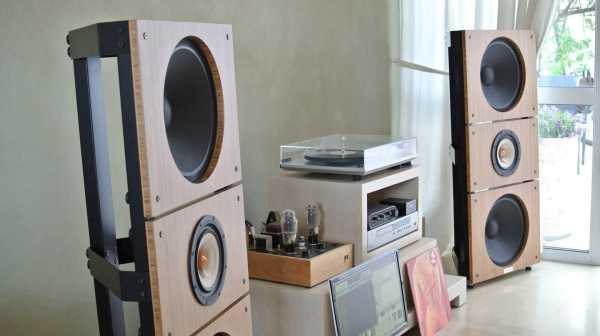

PureAudioProject Trio 15TB с 15-дюймовыми НЧ-драйверами на трехслойных бамбуковых панелях

Несмотря на кажущуюся примитивность подобных конструкций, у них имелись и кое-какие достоинства, причем настолько специфические и интересные, что адепты открытых АС не перевелись до сих пор.

Начать с того, что отсутствие каких-либо препятствий на пути звуковых волн – лучший путь к повышению чувствительности. Момент этот особенно ценен для аудиофильских ламповых усилителей, в особенности однотактных или лишенных обратной связи. Бумажные диффузоры большого диаметра даже на мощности порядка четырех-пяти ватт способны создать довольно-таки внушительный, и при этом на удивление открытый и свободный саунд.

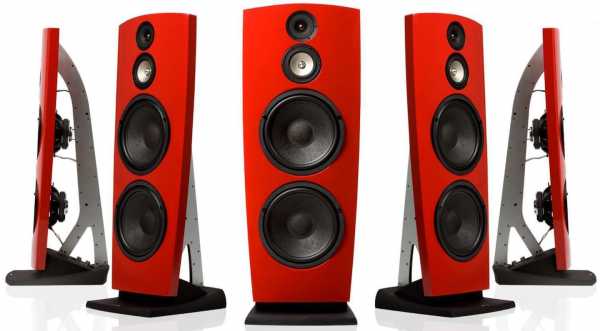

При высоте 1,2 м в мире открытой акустики Jamo R907 считаются практически компактами

Что же касается тылового излучения, то чтобы не вносить искажений в прямой звук, оно должно приходить к слушателю с заметной задержкой (свыше 12-15 мс) — в таком случае его влияние ощущается как легкая реверберация, лишь добавляющая в саунд воздуха и расширяющая музыкальное пространство. Тонкость в том, что для создания этой самой «заметной задержки» колонки, разумеется, должны быть расположены на изрядном расстоянии от стен. К тому же большая площадь передней панели и внушительные размеры НЧ-драйверов соответствующим образом сказываются на общих габаритах АС. Одним словом, обладателей небольших и даже средних жилых комнат просьба не беспокоиться.

Кстати, частный случай открытых систем — акустика, построенная на электростатических излучателях. Только за счет почти невесомой диафрагмы большой площади, ко всем вышеописанным преимуществам, у электростатов добавляется способность филигранно передавать даже самые резкие динамические контрасты, а благодаря отсутствию разделения сигнала в зонах СЧ и ВЧ, еще и завидная тембральная точность.

Открытое оформление

Плюсы: Высококлассные открытые колонки — отличный способ получить реальный кайф от прослушивания пуристских ламповых однотактников.

Минусы: Про жирные компрессионные басы лучше забыть сразу. Весь звуковой тракт должен быть подчинен идее открытой акустики, а сами колонки придется выбирать из крайне ограниченного числа предложений.

Запертый в ящике

С ростом мощности и улучшением параметров усилителей сверхвысокая чувствительность акустики перестала быть главным камнем преткновения, а вот проблемы неравномерности АЧХ, и в особенности правильного воспроизведения басов, стали еще более актуальными.

Гигантский шаг к прогрессу в данном направлении сделал в 1954 году американский инженер Эдгар Вильчур. Он запатентовал акустическую систему закрытого типа, и это был отнюдь не трюк в стиле нынешних патентных троллей.

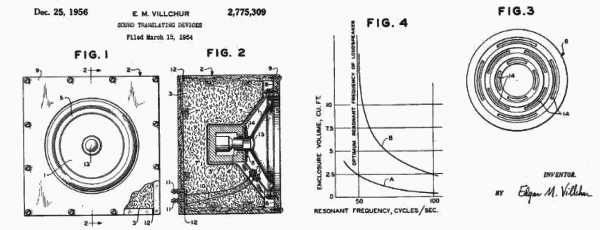

Патентная заявка Эдгара Вильчура на АС в закрытом оформлении

К тому моменту уже был изобретен фазоинвертор и, понятное дело, к ящику с дном динамик тоже примеряли неоднократно, только вот ничего хорошего из этого не получалось. Из-за упругости замкнутого объема воздуха приходилось или терять существенную часть энергии диффузора, или делать корпус непомерно большим, чтобы снизить градиент давления. Вильчур же решил обратить зло во благо. Он сильно понизил упругость подвеса, переложив таким образом контроль за движением диффузора на объем воздуха — пружину куда более линейную и стабильную, чем гофр или резиновое кольцо.

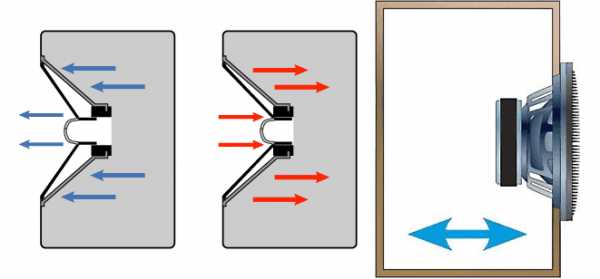

В закрытом ящике движения диффузора контролируются воздухом — в отличие от бумаги или резины он не стареет и не изнашивается

Так удалось не только полностью избавиться от акустического короткого замыкания и поднять отдачу на низких частотах, но и ощутимо сгладить АЧХ на всем ее протяжении. Однако обнаружился и минорный момент. Выяснилось, что демпфирование замкнутым объемом воздуха приводит к повышению резонансной частоты подвижной системы и резкому ухудшению воспроизведения частот ниже данного порога. Для борьбы с такой неприятностью пришлось увеличивать массу диффузора, что логичным образом привело к снижению чувствительности. Плюс поглощение внутри «черного ящика» чуть ли не половины акустической энергии, не могло не внести вклада в снижение звукового давления. Одним словом, новому типу колонок потребовались усилители довольно серьезной мощности. К счастью, на тот момент они уже существовали.

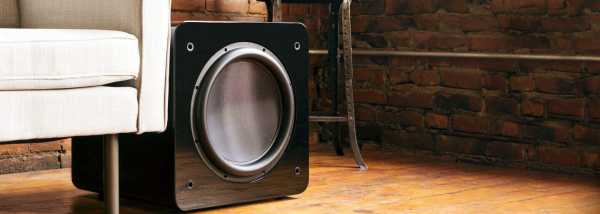

Сабвуфер SVS SB13-Ultra с закрытым акустическим оформлением

Сегодня закрытое оформление применяется по большей части в сабвуферах, особенно в тех, что претендуют на серьезное музыкальное исполнительство. Дело в том, что для домашних кинотеатров энергичная отработка самых низких басов часто оказывается важнее динамической и фазовой точности на всем протяжении НЧ-диапазона. А вот объединив относительно компактный закрытый саб с приличными сателлитами, можно добиться куда более правильного звука — пускай и не наполненного сверхглубокими басами, зато крайне быстрого, собранного и четкого. Всё вышесказанное можно отнести и на счет полнодиапазонных колонок, «закрытые» модели которых изредка появляются на рынке.

Закрытый ящик

Плюсы: Образцовая скорость атаки и разрешение в низкочастотном диапазоне. Относительная компактность конструкции.

Минусы: Требуется достаточно мощный усилитель. Сверхглубоких басов на грани инфразвука добиться весьма затруднительно.

Дело — труба

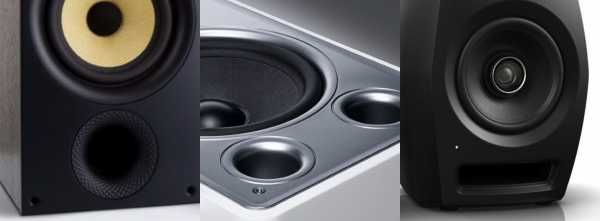

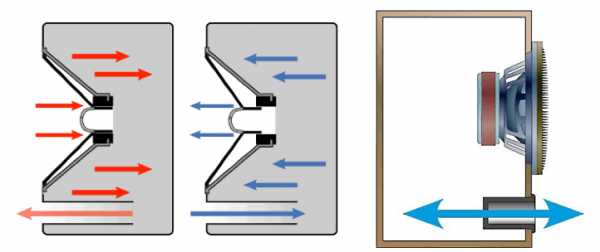

Еще одним способом обуздания противофазного тылового излучения стал фазоинвертор, по-русски буквально «разворачиватель фазы». Чаще всего он представляет собой полую трубку, смонтированную на передней или задней поверхности корпуса. Принцип работы понятен из названия и незамысловат: раз избавляться от излучения обратной стороны диффузора трудно и нерационально, значит нужно синхронизировать его по фазе с фронтальными волнами и использовать на благо слушателей.

Амплитуда и фаза движения воздуха в фазоинверторе меняются в зависимости от частоты колебаний диффузора

По сути труба с воздухом является самостоятельной колебательной системой, получающей импульс от движения воздуха внутри корпуса. Обладая совершенно определенной частотой резонанса, фазоинвертор работает тем эффективнее, чем ближе колебания диффузора к частоте его настройки. Звуковые волны более высоких частот сдвинуть с места воздух в трубе просто не успевают, а более низкие хотя и успевают, но чем они ниже, тем сильнее смещается фаза излучения фазоинвертора, и, соответственно, его эффективность. Когда поворот фазы достигает 180 градусов, тоннель начинает откровенно и весьма эффективно глушить звук басового драйвера. Именно этим объясняется очень крутое падение звукового давления АС ниже частоты настройки фазоинвертора — 24 дБ/окт.

В борьбе с турбулентными призвуками конструкторы фазоинверторов постоянно экспериментируют

У закрытого ящика, между прочим, на частотах ниже резонансной спад АЧХ куда более плавный — 12 дБ/окт. Однако в отличие от глухой коробки, коробка с трубой в боковой стенке не заставляет конструкторов идти на любые хитрости ради максимального снижения резонансной частоты самого динамика, что довольно хлопотно и дорого. Тоннель фазоинвертора настроить куда проще — достаточно подобрать ее внутренний объем. Это, правда, в теории. На практике, как всегда, начинаются непредвиденные сложности, например, на больших уровнях громкости воздух на выходе из отверстия может шуметь почти как ветер в печном дымоходе. К тому же инертность системы частенько становится причиной падения скорости атаки и ухудшения артикуляции на басах. Одним словом, простор для экспериментов и оптимизации перед конструкторами фазоинверторных систем открывается просто невероятный.

Фазоинвертор

Плюсы: Энергичная отдача на НЧ, возможность воспроизведения самых глубоких басов, относительная простота и дешевизна изготовления (при изрядной сложности расчета).

Минусы: В большинстве реализаций проигрывает закрытому ящику в скорости атаки и четкости артикуляции.

Обойдемся без катушки

Попытки избавиться от генетических проблем фазоинвертора, а заодно и сэкономить на объеме корпуса без ущерба для глубины баса, натолкнули разработчиков на идею заменить полую трубу на мембрану, приводимую в движение колебаниями все того же рабочего объема воздуха. Проще говоря, в закрытом ящике установили еще один низкочастотный драйвер, только без магнита и звуковой катушки.

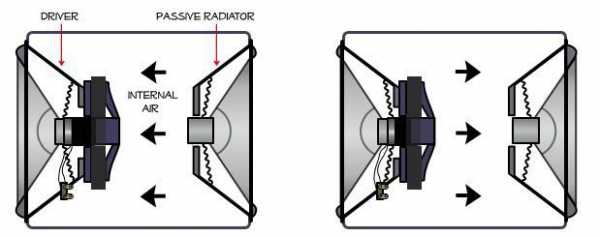

Пассивный излучатель может увеличить эффективную поверхность диффузора вдвое, или даже в трое, если в одной колонке они установлены парой

Конструкция получила название «пассивный излучатель» (Passive radiator), которое сплошь и рядом не слишком грамотно переводят с английского как «пассивный радиатор». В отличие от трубы сабвуфера, пассивный диффузор занимает куда меньше пространства в корпусе, не так критичен к расположению, и к тому же он, как и воздух внутри закрытого ящика, демпфирует ведущий драйвер, сглаживая его АЧХ.

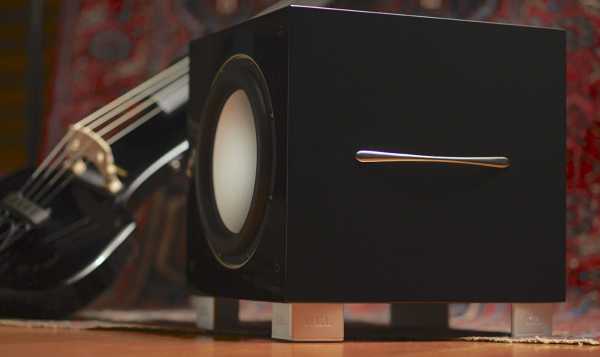

Пассивный излучатель сабвуфера REL S/5. Основной драйвер направлен в пол

Еще один плюс — с увеличением площади излучающей поверхности для достижения нужного звукового давления требуется меньшая амплитуда колебаний, а значит, снижаются последствия нелинейной работы подвеса. Колеблются оба диффузора синфазно, а резонансная частота свободной мембраны настраивается точной регулировкой массы — к ней попросту подклеивают грузик.

Пассивный излучатель

Плюсы: Компактность корпуса при впечатляющей глубине басов. Отсутствие фазоинверторных призвуков.

Минусы: Увеличение массы излучающих элементов приводит к росту переходных искажений и замедлению импульсного отклика.

Выход из лабиринта

Акустика, вооруженная фазоинверторами и пассивными излучателями, воспроизводит глубокие басы благодаря резонаторам, работающим при посредничестве воздуха внутри АС. Однако кто сказал, что объем колонки не может играть роль низкочастотного излучателя сам по себе? Конечно может, и соответствующая конструкция называется акустический лабиринт. По сути, она представляет собой волновод, протяженностью в половину или четверть длины волны, на которой планируется добиться резонанса системы. Иными словами конструкция настраивается по нижней границе частотного диапазона АС. Конечно использовать волновод полной длины волны было бы еще эффективнее, но тогда для частоты, скажем, 30 Гц, его пришлось бы делать 11-метровым.

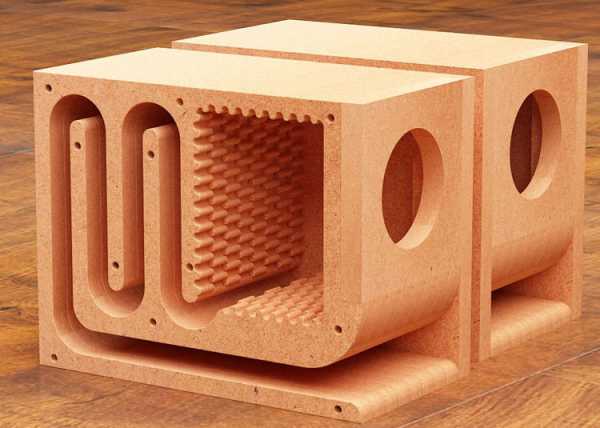

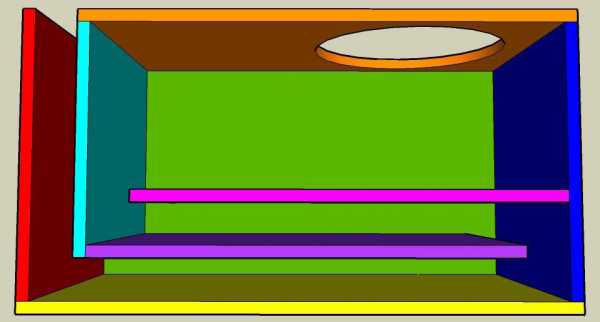

Акустический лабиринт — любимая конструкция акустиков-самодельщиков. Но при желании корпуса самой хитрой формы можно заказать и в готовом виде

Чтобы в колонке разумных размеров уместить даже вдвое более компактную конструкцию, в корпусе устанавливают перегородки, формирующие максимально компактный изогнутый волновод, поперечным сечением примерно равным площади диффузора.

От фазоинвертора лабиринт отличается в первую очередь менее «резонансным» (то есть не акцентированным на определенной частоте) звучанием. Относительно низкая скорость и ламинарность движения воздуха в широком волноводе препятствует возникновению турбулентности, порождающей, как мы помним, нежелательные призвуки. Кроме того, в данном случае драйвер свободен от компрессии, повышающей резонансную частоту, ведь его тыловое излучение не встречает практически никаких препятствий.

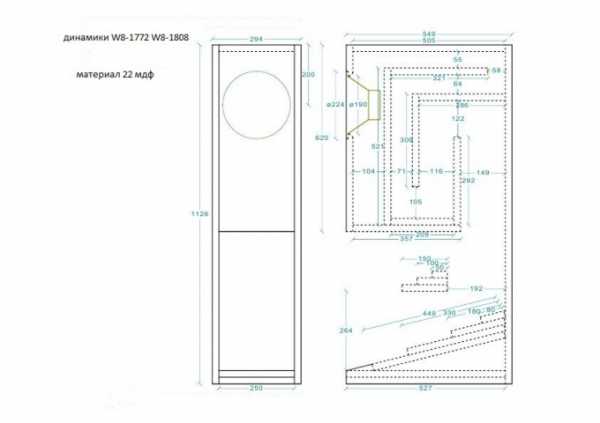

Схема для расчета корпуса на dbdynamixaudio.com

Бытует мнение, что акустические лабиринты создают меньше проблем со стоячими волнами в комнате. Однако при малейших просчетах в разработке или изготовлении, стоячие волны могут возникнуть в самом волноводе, который, в отличие от фазоинвертора, имеет куда более сложную структуру резонансов.

Вообще надо сказать, что грамотный расчет и точная настройка акустического лабиринта — процессы весьма непростые и трудоемкие. Именно по этой причине данный тип корпуса встречается нечасто, и только в АС очень серьезного ценового уровня.

Акустический лабиринт

Плюсы: Не только хорошая отдача, но и высокая тональная точность басов.

Минусы: Нешуточные размеры, очень высокая сложность (читай — стоимость) создания правильно работающей конструкции.

Эй, на пароме!

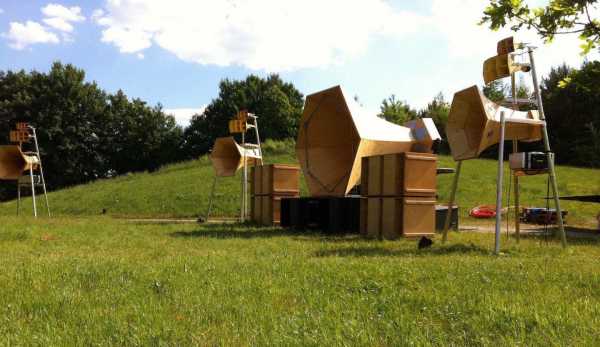

Рупор — самый древний и, пожалуй, самый провокационный тип акустического оформления. Выглядит круто, если не сказать эпатажно, звучит ярко, а временами… В старых фильмах герои иногда кричат друг другу что-то в рупор, и характерная окраска такого звука давно стала мемом и в музыкальном, и в киношном мире.

Avantgarde Acoustics Trio с низкочастотным рупорным массивом Basshorn XD высотой 2,25 м

Конечно от жестяной воронки с ручкой теперешняя акустика ушла очень далеко, но принцип работы все тот же — рупор повышает сопротивление воздушной среды для лучшего согласования с относительно высоким механическим сопротивлением подвижной системы динамика. Таким образом, повышается его КПД, а заодно и формируется четкая направленность излучения. В отличие от всех описанных ранее конструкций, рупор чаще всего используется в высокочастотных звеньях АС. Причина проста — его сечение увеличивается по экспоненте, и чем ниже воспроизводимая частота, тем большим должен быть размер выходного отверстия — уже на 60 Гц потребуется раструб диаметром 1,8 м. Понятно, что такие монструозные конструкции больше подходят для стадионных концертов, где их действительно периодически можно встретить.

Главный козырь адептов рупорного воспроизведения заключается в том, что акустическое усиление позволяет при заданной звуковой отдаче уменьшить ход мембраны, а значит, поднять чувствительность и улучшить музыкальное разрешение. Да-да, снова кивок обладателям ламповых однотактников. К тому же при грамотном расчете раструбы могут играть роль акустических фильтров, круто отсекая звук за пределами своей полосы и позволяя ограничиться самыми простыми, а потому вносящими минимальные искажения электрическими кросоверами, а иногда и вообще обойтись без них.

Системы Realhorns — особая акустика для особых случаев

Скептики же не устают напоминать о характерной рупорной окраске, особенно заметной на вокале, и придающей ему характерную гнусавость. Побороть данную неприятность действительно нелегко, хотя судя по тому, как играют лучшие образцы High-End-рупоров, вполне реально.

Рупор

Плюсы: Высокий акустический КПД, а значит, отличная чувствительность и неплохое музыкальное разрешение системы.

Минусы: Характерная трудноустранимая окраска звука, недетские размеры средне- и тем более низкочастотных конструкций.

Круги на воде

Именно такой аналогией проще всего описать характер излучения контрапертурных акустических систем, впервые разработанных в Советском Союзе в 80-х годах прошлого века. Принцип работы нетривиален: пара одинаковых динамиков смонтирована так, что их диффузоры расположены друг напротив друга в горизонтальной плоскости и двигаются симметрично, то сжимая, то разжимая воздушную прослойку. В результате создаются кольцевые воздушные волны, равномерно расходящиеся во все стороны. Причем характеристики этих волн в процессе их распространения искажаются минимально, а их энергия затухает медленно — пропорционально расстоянию, а не его квадрату, как в случае обычных АС.

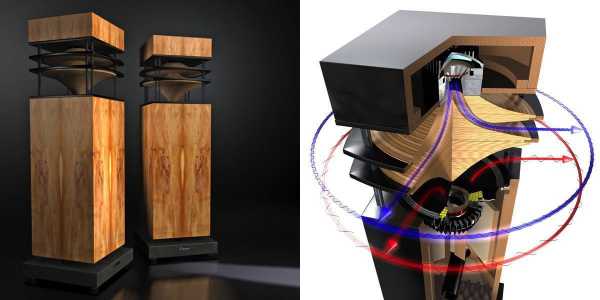

Duevel Sirius сочетает элементы рупорной и контрапертурной конструкций

Помимо дальнобойности и круговой направленности, контрапертурные системы интересны на удивление широкой вертикальной дисперсией (порядка 30 градусов против стандартных 4-8 гр.), а также отсутствием доплеровского эффекта. Для динамиков он проявляется в биениях сигнала, вызванных постоянным изменением расстояния от источника звука до слушателя из-за колебаний диффузора. Правда, реальная слышимость данных искажений до сих пор вызывает много споров.

Взаимное проникновение концентрических звуковых полей правой и левой колонок создают весьма обширную и равномерную зону объемного восприятия, то есть по сути вопрос точного позиционирования АС относительно слушателя становится не актуален.

Итальяно-российская контрапертурная акустика Bolzano Villetri

Обратная сторона медали — большая опасность ранних отражений этих волн от стен и мебели, о вредоносности которых я подробно рассказывал в статье «Азы акустики для чайников: как правильно расставить колонки в комнате».

Характерная особенность контрапертуры в том, что звук, приходящий к слушателю фактически со всех сторон, хотя и создает впечатляющий эффект присутствия, не может в полной мере передать информацию о звуковой сцене. Отсюда рассказы слушателей об ощущении летающего по комнате рояля и прочих чудесах виртуальных пространств.

Контрапертура

Плюсы: Широкая зона эффектного объемного восприятия, натуралистичность тембров благодаря нетривиальному использованию волновых акустических эффектов.

Минусы: Акустическое пространство заметно отличается от звуковой сцены, задуманной при записи фонограммы.

И другие…

Если вы думаете, что на этом список вариантов оформления колонок исчерпывается, значит вы сильно недооцениваете конструкторский энтузиазм электроакустиков. Я описал только наиболее ходовые решения, оставив за кадром близкую родственницу лабиринта — трансмиссионную линию, полосовой резонатор, корпус с панелью акустического сопротивления, нагрузочные трубы…

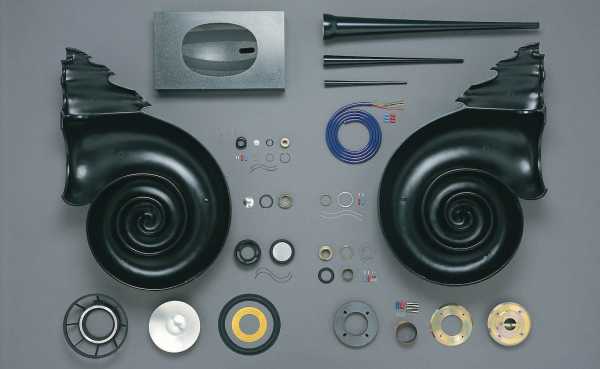

Nautilus от Bowers & Wilkins — одна из самых необычных, дорогих и авторитетных в плане звучания акустических систем. Тип оформления — нагрузочные трубы

Подобная экзотика встречается довольно редко, но иногда она материализуется в конструкции с действительно уникальным звучанием. А иногда и нет. Главное не забывать, что шедевры, как и посредственности, встречаются во всех оформлениях, что бы ни говорили идеологи того или иного бренда.

stereo.ru

Короб для колонок своими руками

В продолжение темы «Музыка в ванной комнате» опишем процесс создания короба для колонок своими руками.

Для большинства встраиваемых в потолок колонок производители предлагают свои оригинальные короба.

Назначения данного короба:

• Упрощение монтажа акустической системы
• Сведение в минимуму вибрации, которая передается от акустики в потолок (чаще всего ГКЛ)
• «Гашение» звуковой волны, которая выходит с тыльной стороны динамиков

Именно последний пункт придает более «правильное» звучание низких частот. Но т.к. большинство оригинальных коробов предлагается либо из пластика, либо из металла – последний пункт можно свести к нулю. Именно из-за этого мы решили сделать короб для колонок своими руками.

Весь процесс сборки акустического бокса приведен для акустики Sonance Visual Performance VP65S XT, которая и будет в дальнейшем использоваться на одном из наших объектов.

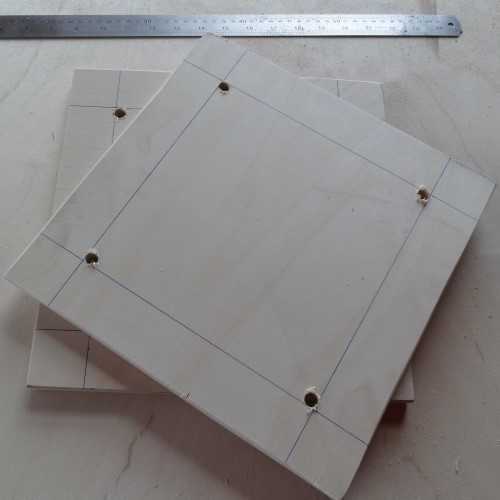

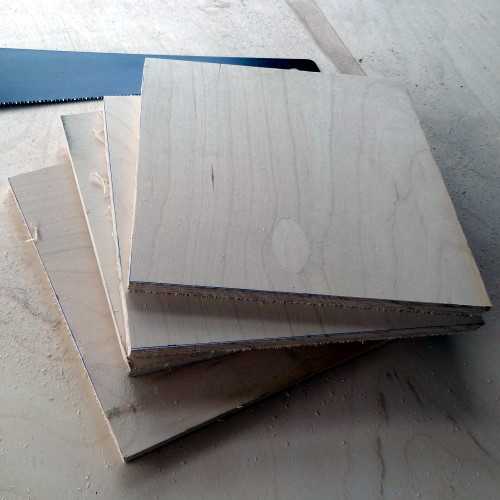

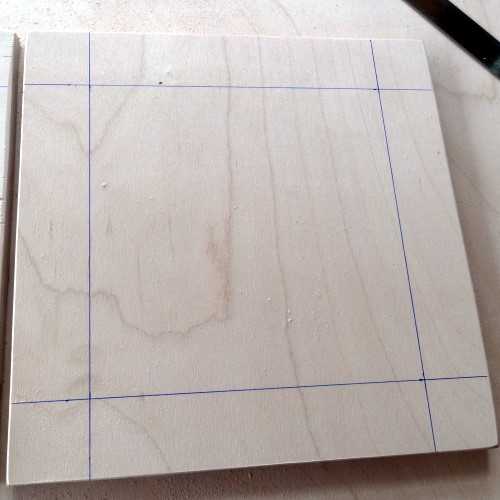

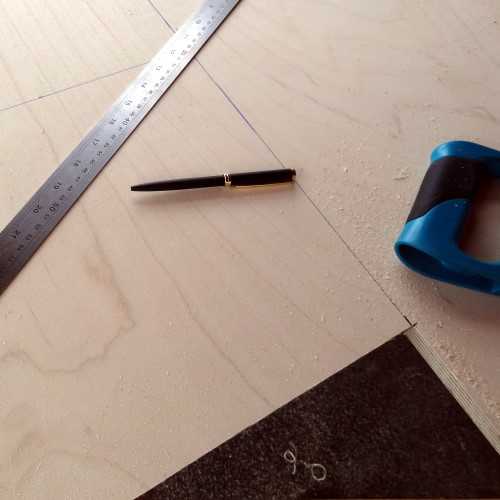

1. Размечаем и вырезаем четыре квадрата 30×30 см.

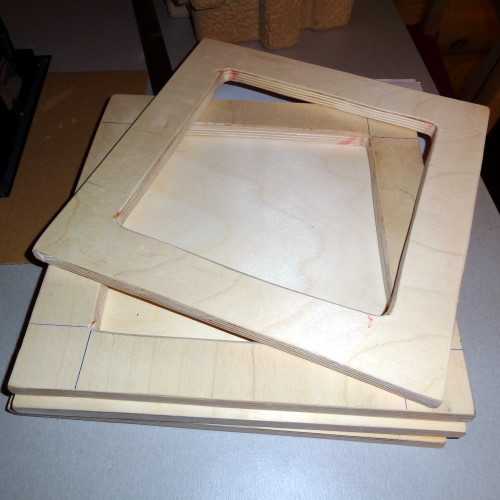

2. На двух передних частях размечаем и вырезаем внутренние отверстия 21×21 см.

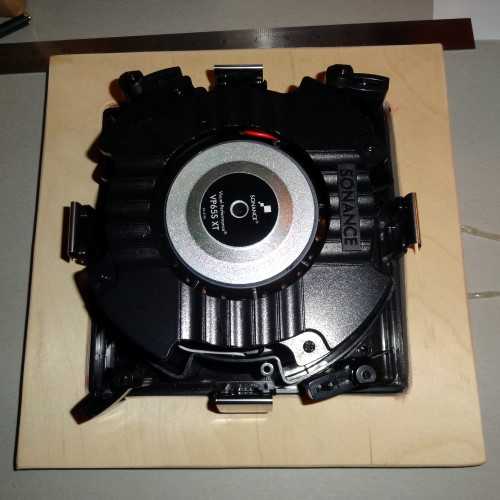

3. Проверяем, входит ли колонка в подготовленное отверстие.

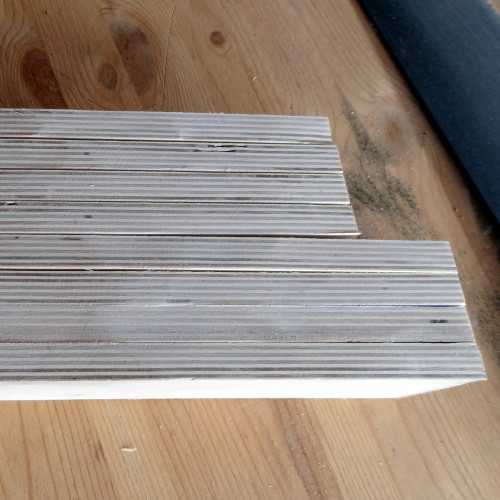

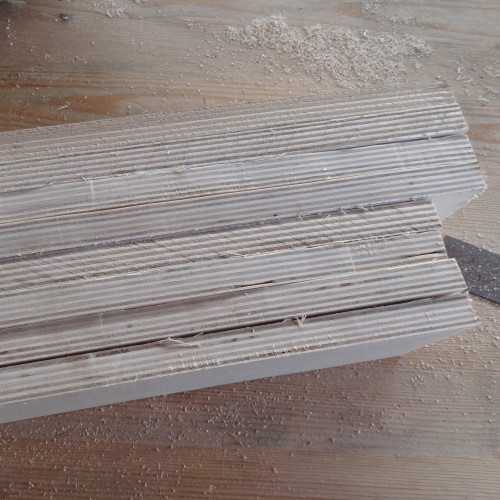

4. Готовим боковые стенки. Глубина короба 6,5 см. Длина четырех стенок 30 см. и еще четырех 27 см. Толщина используемой фанеры 1,5 см.

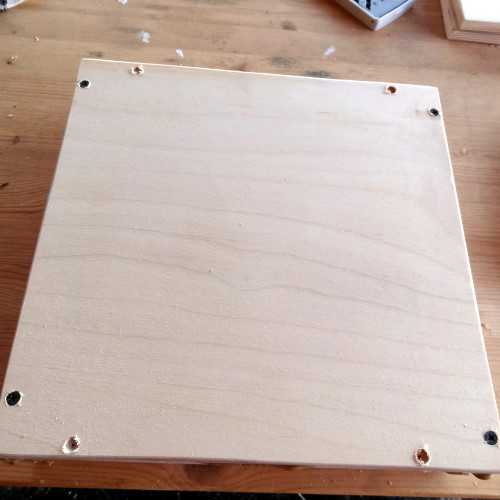

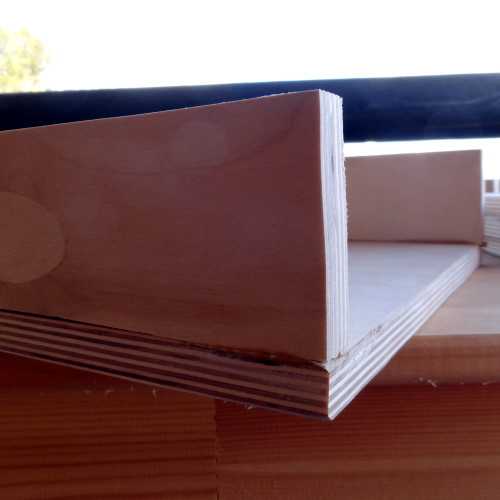

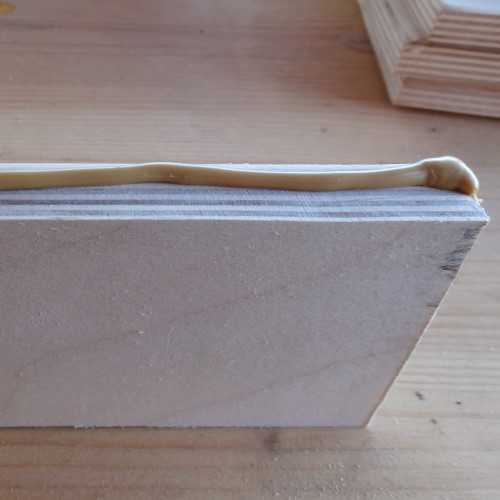

5. После того, как все торцы отшлифовали и привели к единому размеру, начинаем сборку короба. На стыки деталей для лучшей звукоизоляции наносим жидкие гвозди и соединяем парой саморезов.

6. Два короба готовы. Невзрачный вид нас не особо волнует, т.к. с лицевая часть будет закрыта ГКЛ-потолком.

Обратите внимание, что размеры короба для акустики приведены с учетом того, что сверху короб будет накрываться ГКЛ-листом 12 мм, чтобы исключить стыки фанеры и ГКЛ-потолка.

Особенности, на которые необходимо обратить внимание:

• Если будут использоваться низкочастотные динамики, то простого деревянного бокса будет недостаточно – необходимо будет обклеить внутренние стенки вибро-поглощающим материалом (поролон 5 мм или обычный синтепон, который можно купить в любом магазине ткани и шитья)
• Если в одном боксе будут располагаться два и более динамика, то во избежание деформации короба рекомендуется делать распорки между передней и задней стенками.
• При монтаже короба к бетонной плите перекрытия рекомендуется прокладывать звукоизолирующую подложку, например «Вибростек».

remont-f.com

Как сделать короб для колонок

Группа Компаний «Фундамент» :: Блог :: Отзывы

Короб для колонок своими руками

Автор Администрация ГК «Фундамент»

В продолжение темы «Музыка в ванной комнате» опишем процесс создания короба для колонок своими руками.

Для большинства встраиваемых в потолок колонок производители предлагают свои оригинальные короба.

Назначения данного короба:

• Упрощение монтажа акустической системы
• Сведение в минимуму вибрации, которая передается от акустики в потолок (чаще всего ГКЛ)
• «Гашение» звуковой волны, которая выходит с тыльной стороны динамиков

Именно последний пункт придает более «правильное» звучание низких частот. Но т.к. большинство оригинальных коробов предлагается либо из пластика, либо из металла – последний пункт можно свести к нулю. Именно из-за этого мы решили сделать короб для колонок своими руками.

Весь процесс сборки акустического бокса приведен для акустики Sonance Visual Performance VP65S XT, которая и будет в дальнейшем использоваться на одном из наших объектов.

1. Размечаем и вырезаем четыре квадрата 30×30 см.

2. На двух передних частях размечаем и вырезаем внутренние отверстия 21×21 см.

3. Проверяем, входит ли колонка в подготовленное отверстие.

4. Готовим боковые стенки. Глубина короба 6,5 см. Длина четырех стенок 30 см. и еще четырех 27 см. Толщина используемой фанеры 1,5 см.

5. После того, как все торцы отшлифовали и привели к единому размеру, начинаем сборку короба. На стыки деталей для лучшей звукоизоляции наносим жидкие гвозди и соединяем парой саморезов.

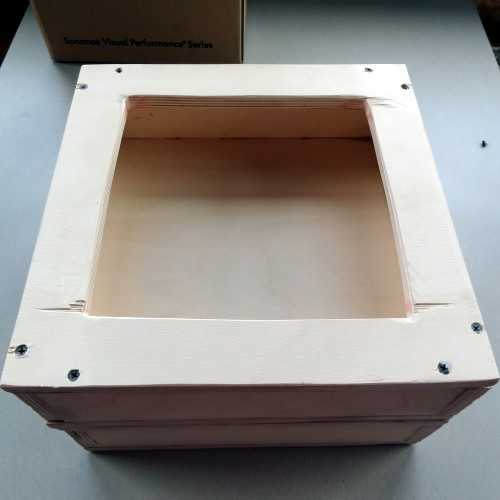

6. Два короба готовы. Невзрачный вид нас не особо волнует, т.к. с лицевая часть будет закрыта ГКЛ-потолком.

Обратите внимание, что размеры короба для акустики приведены с учетом того, что сверху короб будет накрываться ГКЛ-листом 12 мм, чтобы исключить стыки фанеры и ГКЛ-потолка.

Особенности, на которые необходимо обратить внимание:

• Если будут использоваться низкочастотные динамики, то простого деревянного бокса будет недостаточно – необходимо будет обклеить внутренние стенки вибро-поглощающим материалом (поролон 5 мм или обычный синтепон, который можно купить в любом магазине ткани и шитья)
• Если в одном боксе будут располагаться два и более динамика, то во избежание деформации короба рекомендуется делать распорки между передней и задней стенками.
• При монтаже короба к бетонной плите перекрытия рекомендуется прокладывать звукоизолирующую подложку, например «Вибростек».

давно хотелось не громкой качественной музыки в классику, да и так чтобы и карты не резать и вид не портить

тут подвернулось на халяву пару колоночек нулёвых DLS Matador 1369 6×9″
ну так се, для классики пойдет)) ахах
до этого имелся усилок Fusion fe-505… ну так тоже сойдет)))
прикупил магнитолку Sony Xploid с пультом

решил собрать короба под сидния, размеры везде есть, легко найти
UPDATE

жесть, оказывается не так уж и легко их найти… как говорят…

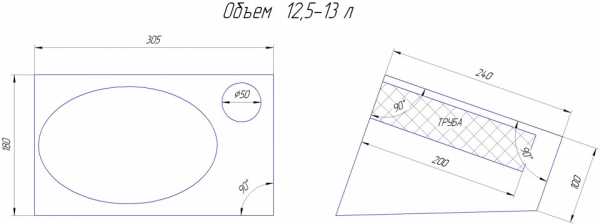

по просьбам выкладываю СВОИ размеры, но хочу предупредить сразу:

все размеры считаются строго по СВОЕЙ акустике! под свои ваты, диаметры дифузоров и тп…

с другими колонками будет играть по другому!

с помощью програмки BassPort расчитал все параметры… литраж под колонки, длину/диаметр фазоинвертора и все остальное…

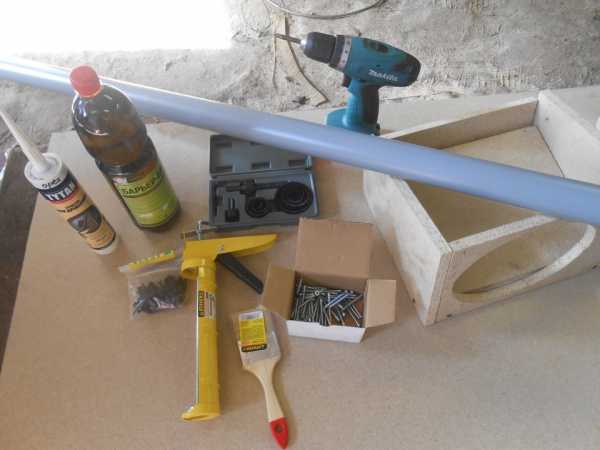

прикупил:
1. ДСП 16 мм
2. Герметик
3. Саморезы
4. пластиковую трубу
5. водоотталкивающая пропитка для дерева

запилил по размерам, пропитал Барьером

Когда вы научитесь мастерить корпуса для динамиков, вы сможете создавать такие, что будут соответствовать желаемому качеству звука. Обычный дизайн короба для двух динамиков подразумевает под собой закрытый вентилируемый корпус. В этой статье описано, как сделать закрытый корпус, который разделит звуковые волны передней и задней части динамиков для улучшения баса.

pro-avtosalon.info

Полочная акустика своими руками / Habr

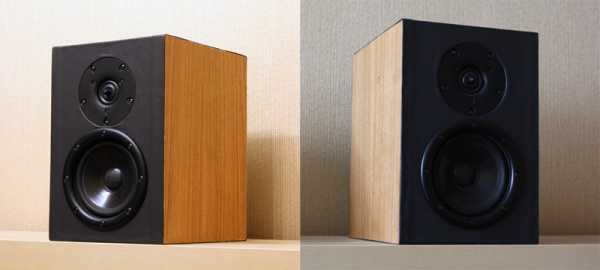

Однажды я задумал собрать себе качественную акустику для озвучивания небольшой комнаты, а также для использования в качестве мониторов ближнего поля при работе со звуком на компе (хобби). Главное требование — адекватное звучание по отношению к источнику. Не чтобы «низы колбасило» или «тарелочки звенели», а именно адекватное естественное звучание. Итак, собираем качественные «полочники».

Количество полос

В теории идеальная система – однополосная. Но, как и все идеальное, такой системы не существует в природе. Да, есть очень качественные широкополосные динамики у того же «Визатона», но почему-то все известные производители делают двухполосные полочные системы. А когда речь идет о напольном варианте, то и 3 полосы — не редкость. Тут вопрос особо не стоял – классический двухполосный вариант: НЧ и ВЧ.

Выбор динамиков

Основное требование, предъявляемое к динамикам – оптимальное соотношение цена / качество. Т.е. это не должны быть «дешевки» по 500р., но и не умопомрачительный «хай-енд» за $1000. К тому же я не торопился. Мысль собрать собственными руками «полочники» пришла достаточно давно, и я заблаговременно закинул удочку моему хорошему знакомому, «больному» звуком, с которым мы на эту тему давно постоянно и плодотворно общаемся.

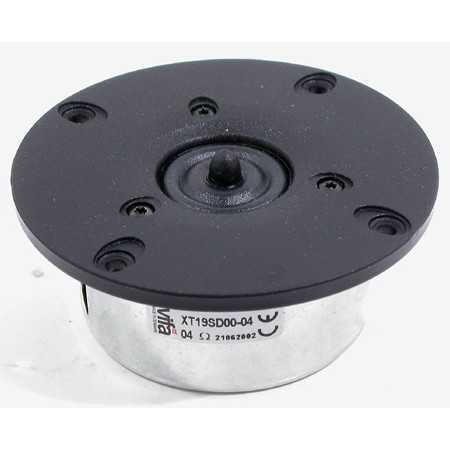

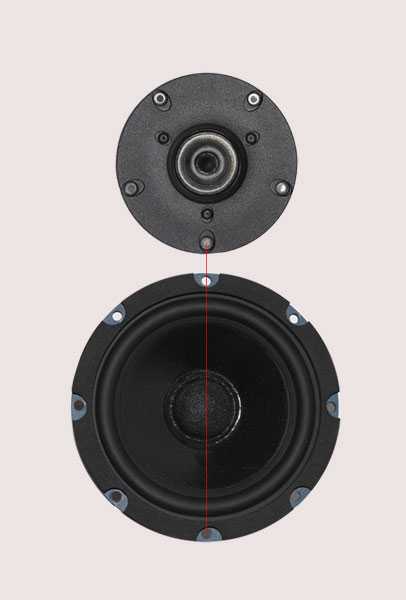

Первыми появились ВЧ — Vifa XT19SD-00/04 ring-rad. Это высококачественные 4-омные «пищали», достаточно популярные среди аудиофилов. Планировались для одного комплекта, но по каким-то причинам не пошли и в оказались в моем комплекте.

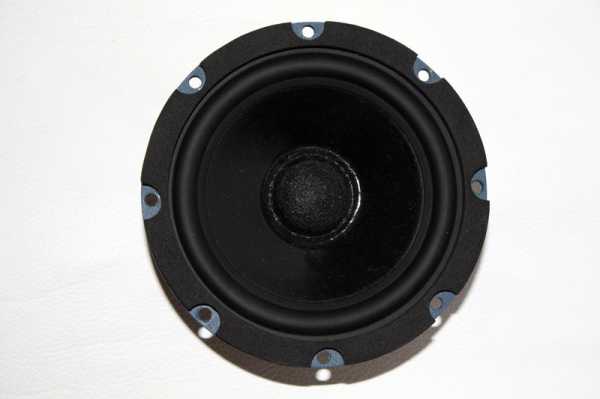

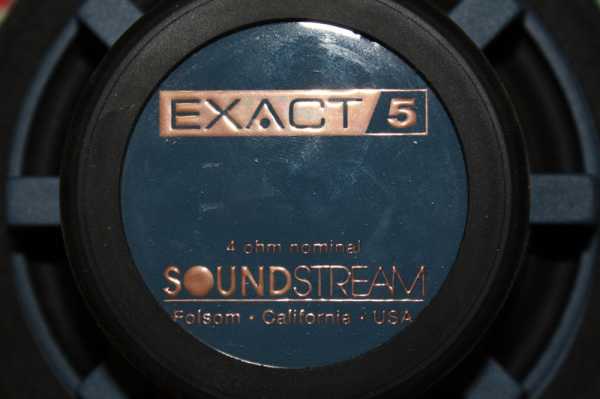

Вторыми подоспели НЧ. Ими оказались очень приличные мидбасы из комплекта Soundstream Exact 5.3. Вот здесь про них можно немного почитать. Случилось так, что «пищалки» при монтаже сгорели, а одинокие вуферы оказались сами по себе не нужны. 4-омные 5,5″ мидбасы, закрепленные в литой корзине из алюминия, были незамедлительно приобретены.

Теперь, когда динамики есть, можно приступить к созданию акустики.

Активные / пассивные?

У каждого варианта свои плюсы и минусы. Во-первых, нужно учитывать компактность самих колонок и связанные с этим сложности в компоновке в условиях ограниченного пространства. А монтировать снаружи нет смысла. Во-вторых, отдельные модули как самостоятельные компоненты можно комбинировать в дальнейшем, а также проще ремонтировать в случае чего. Ну и в-третьих, активные колонки – это достаточно дорого. Т.к. если делать приличный усилитель (а бывает и по одному в каждый корпус), то он получится дороже самой акустики. К тому же у меня уже был усилитель. Но в любом случая я за схему – пассивная акустика + усилитель, она более универсальна.

Расчет размеров корпуса

С динамиками определились, теперь необходимо понять, какой корпус для них оптимален. Размеры считаются исходя из характеристик звучания НЧ-динамика. На сайте производителя рекомендации отсутствуют, т.к. динамик предназначался прежде всего для автозвука. Держать специальную аппаратуру для этих целей нет никакого смысла, если только это не ваша работа. Поэтому на помощь приходит толковый чувак со специальным стендом. В результате лабораторных испытаний получаем расчетный размер корпуса 310 х 210 х 270 мм. В процессе замеров также были посчитаны параметры фазоинвертора.

Кстати, многие производители на своих сайтах публикуют рекомендуемые размеры корпуса для динамиков. Когда такая информация есть, логично воспользоваться ей, но в данном случае такими данными я не располагал, поэтому пришлось заняться лабораторными исследованиями.

Материал корпуса

На мой взгляд, наиболее оптимальным материалом для корпуса является МДФ. Он акустически нейтрален, а также чуть лучше по эксплуатационным характеристикам, чем ДСП. Фанера также хороша, но найти качественную фанеру непросто, и она дороже и сложнее в обработке. В качестве исходного материала для корпуса был выбран 22мм лист МДФ. В принципе стандартных 18-20мм вполне достаточно, но я решил сделать немного с запасом. Жесткость лишней не бывает.

Конструкция и дизайн корпуса

Один из самых важных этапов. Прежде чем ехать за МДФ, советую определиться с конструкцией, чтобы сразу попросить продавца распилить лист по частям, а на нормальной точке продаж всегда есть хорошие станки с точным и ровным распилом. В домашних условиях такой рез получить сложно.

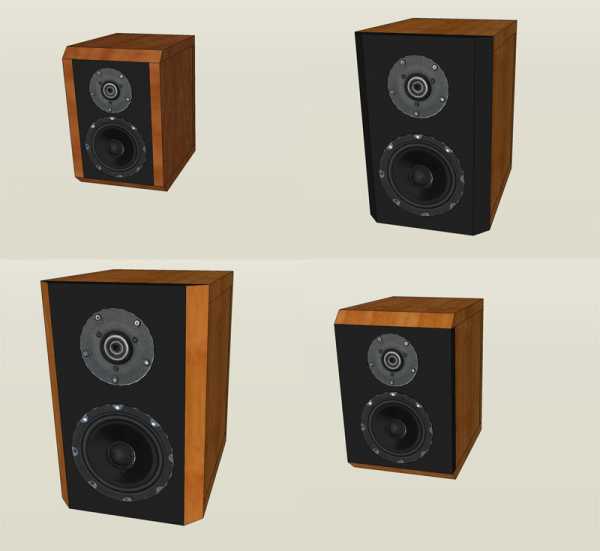

Итак, дизайн. Колонки должны смотреться как минимум не хуже «промышленных», чтобы не было ощущения клуба очумелых ручек. Мы ведь делаем не только качественную, но и красивую акустику. Вообще красивых, интересных и при этом конструктивно несложных акустических систем практически нет. Красивую акустику делает итальянская Sonus Faber, потрясающие по красоте – Magico Mini. Но все они сделаны с применением точных станков, которых дома по определению нет. Как вариант, можно заказать корпуса хорошему «краснодеревщику» с руками и ЧПУ. Такая работа обойдется в зависимости от того, где и что вы заказываете, от 10 000р. до 30 000р. вместе с материалами. Если специалист хороший, то колонки будут выглядеть не хуже, а то и лучше «магазинных». В данном случае я решил, что все полностью буду делать сам. Поэтому смотрим на вещи реально и делаем конструкцию безо всяких скосов, фигурных выпиливаний и т.д. Т.е. это будет параллелепипед. Расчетные размеры дают достаточно приятную пропорцию, а пропорция в дизайне – это уже полдела.

В чем проектировать? Я хоть и связан с дизайном по роду деятельности, но 3D-пакеты знаю, мягко говоря, поверхностно. При этом программа должна быть в большей степени инженерной, чем рендерной. Специализированные «Кады» для этой цели тяжеловаты и излишни. Выход был достаточно быстро найден – фриварный SketchUp более чем подходит для этой цели. Он настолько прост и интуитивно понятен, что был полностью освоен примерно за час. Он может главное: быстро создавать любые фигуры, проставлять размеры, использовать простые текстуры. Считаю, что такая программа идеально подходит для «домашних» целей. В ней легко можно, например, спроектировать кухню или даже небольшой дом.

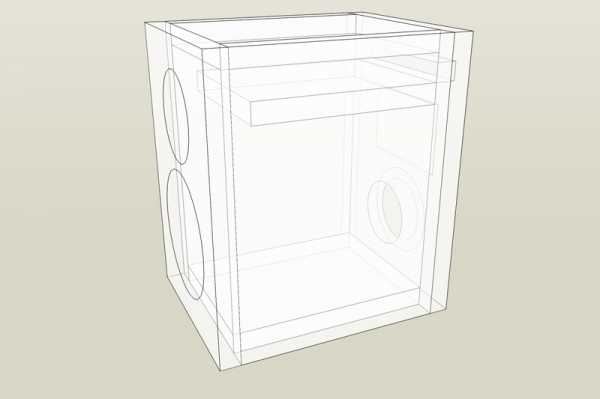

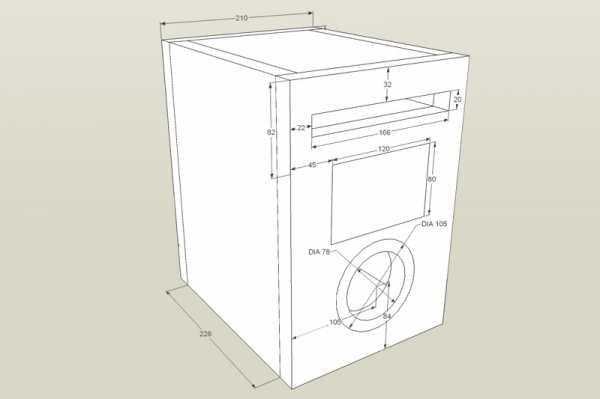

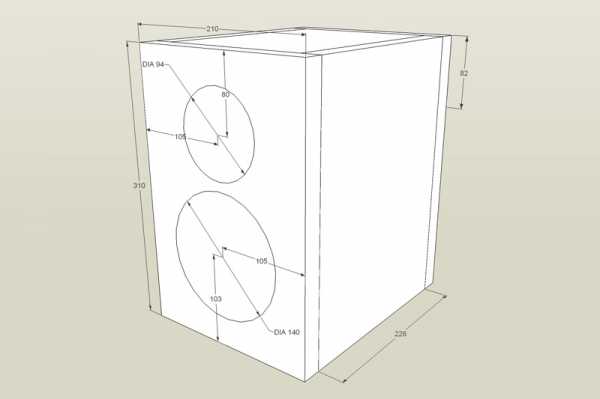

Вот конструкция корпуса:

Конструкция простая. Шесть стенок, склеиваемые друг с другом. Спереди 2 выреза под динамики. Сзади 2 выреза: под фазоинвертор и под клеммник. Прямоугольником 120х80 обозначено место под кроссовер. Внутри фазоинвертор представляет собой еще одну стенку в ширину внутреннего пространства, прикрепленную перпендикулярно под вырезом:

Исходя из чертежа, вырисовывается схема распила листа:

Как будем отделывать корпус? Обклейка пленкой сразу исключилась – акустика должна выглядеть прилично. Как вариант рассматривалась покраска. Отказался от этой идеи, т.к. такие колонки впишутся далеко не в каждый интерьер (по крайней мере в текущий не вписывались). Хочется большей универсальности. В этом плане натуральный шпон больше подходит. Но полностью обклеенная шпоном акустика смотрится скучновато. Поиск комбинированного решения:

В целом варианты — неплохие по внешнему виду, но чисто конструктивно вызывают сложности. В результате было решено боковые стенки отделать шпоном ясеня, а остальные 4 стенки обтянуть по окружности кожей, точнее качественным автомобильным кожзамом. Пищаль красива сама по себе, а вот НЧ-динамик имеет на фронтальной стороне корпуса конструктивную накладку, которая будет смотреться не очень красиво. Поэтому было решено изготовить для него дополнительную декоративную накладку (кольцо), которое будет прижимать его к корпусу, а заодно придаст красоты самой колонке. С конструкцией и дизайном определились.

Инструменты

Прежде чем перейти к следующему этапу, обозначу, какие основные инструменты нужны для работы:
— Циркулярка.
— Электролобзик.
— Дрель.
— Фрезер.
— Шлиф-машина.
— Прямые руки.
Без этого набора лучше заказать корпуса хорошему мастеру.

Распил

Итак, распиливаем бюджет лист МДФ. Я уже писал, что лучше распиливать на специальных станках – это недорого, а получается точно. Но т.к. я решил корпус делать сам от и до, то для чистоты эксперимента распиливал сам ручной циркуляркой, а небольшие куски лобзиком с направляющей. Как и предполагалось идеального реза не получилось. После реза, пары стенок (левая-правая, передняя-задняя и т.д.) устанавливаются парой, подгоняются шлиф-машиной и/или электрорубанком и проверяются на перпендикулярность угольником. А в дальнейшем при сборке финально подгоняются после склейки. Потеря 2-3 мм несущественна. Но все-таки рекомендую распиливать сразу «на базе», сэкономите кучу времени.

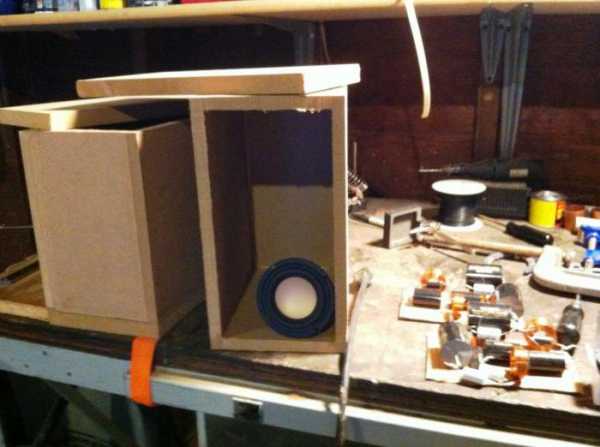

Сборка корпуса

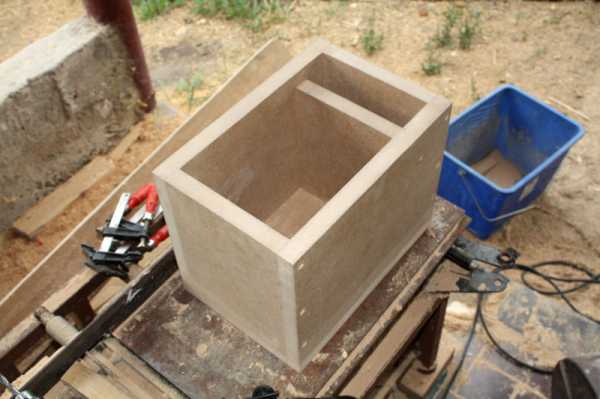

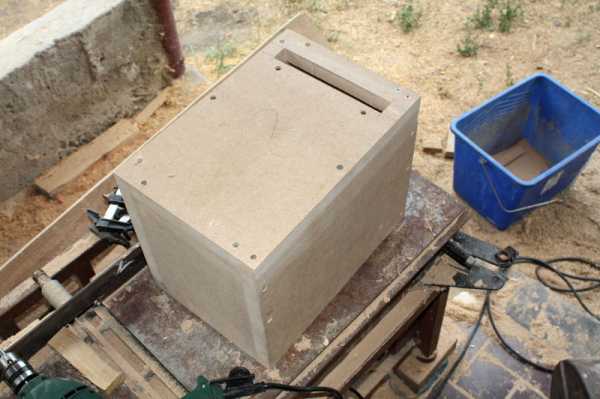

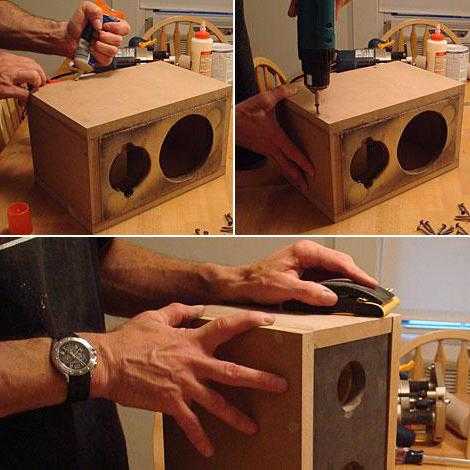

Стенки склеиваются ПВА и стягиваются шурупами. Вначале склеиваем корпус без передней стенки.

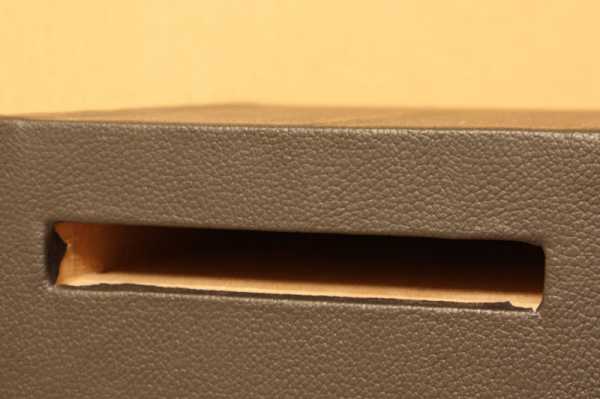

Далее пилим лобзиком отверстие фазоинвертора.

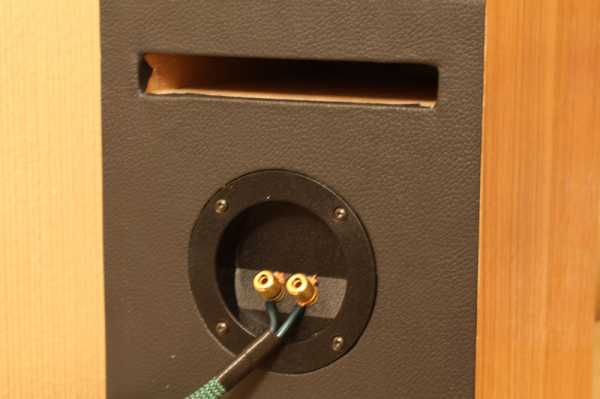

Теперь отверстие для клемника, а также фаску для того, чтобы его «утопить». Изначально по проекту клемник предполагалось разместить внизу. Но в процессе стало понятно, что монтировать кроссовер в центре через отверстие для вуфера будет не очень удобно, поэтому переместил дырку под клемник выше, а место под кроссовер – ниже.

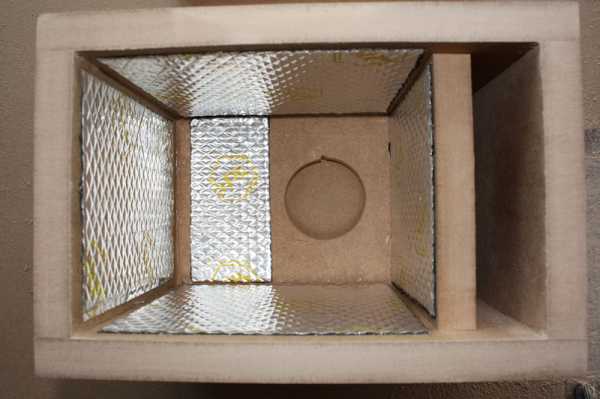

Перед тем, как «приделать крышку», необходимо обклеить внутренности виброизоляционным материалом.

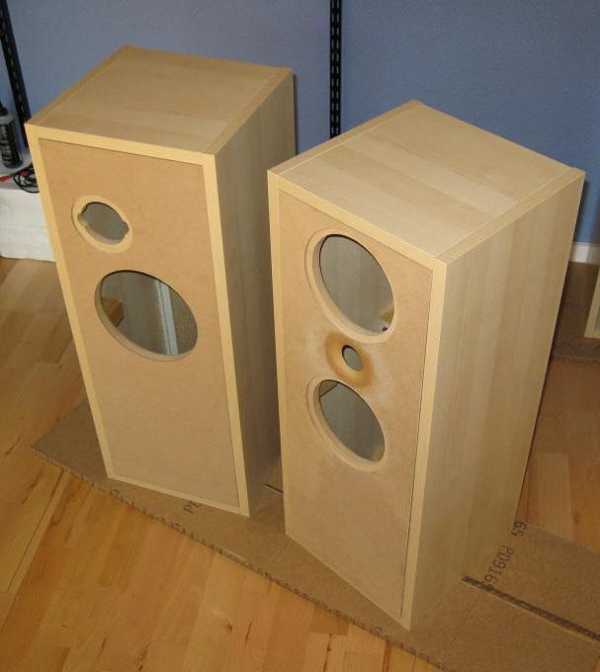

Можно закрывать коробку.

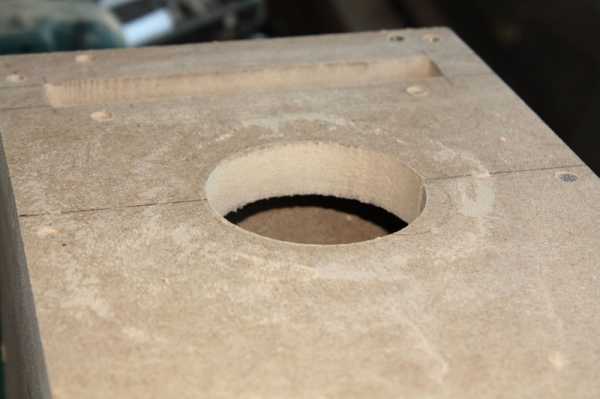

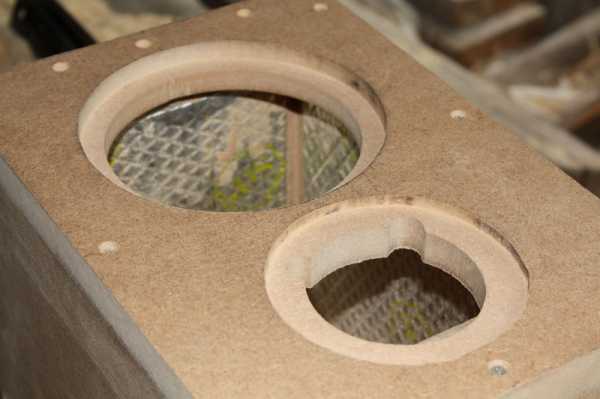

Теперь один из очень ответственных этапов – вырез отверстий под динамики на фронтальной панели. Я уже говорил, что идеальная акустическая система – это однополосная. Почему? Потому что распространение звука идет из одного источника до слушателя без рассогласования по времени из-за разницы (мизерной) в расстоянии, которая есть при использовании многополосной системы. Поэтому динамики лучше всего располагать как можно ближе друг к другу. Так звуковая картинка получается «плотнее». Рассчитываем отверстия так, что расстояние между краями динамиков будет примерно 1 см. Отверстия пилятся лобзиком с круговой направляющей.

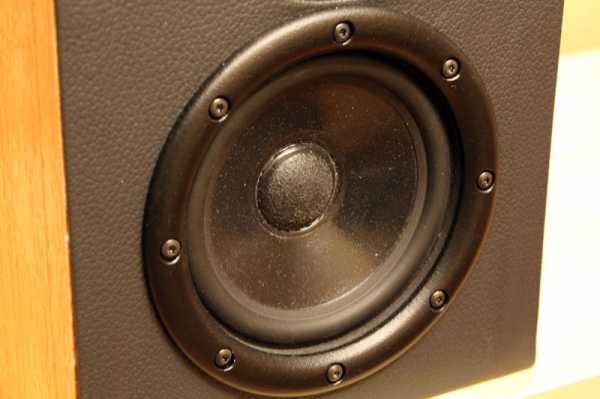

Динамики должны быть утоплены. Прикладываем динамики и по их краю очерчиваем диаметр для снятия фаски. Глубину фаски мерим по накладке каждого динамика. Фаска снималась ручным фрезером. Глубина реза выставлялась по упору. Направляющие никакие не использовались, аккуратно вкруговую снимался слой за слоем до линии. Для «пищали» дополнительно выпилено два «уха» под клеммы.

После того, как фаски сняты, прикладываем клеммник и динамики, после чего просверливаем тоненьким сверлышком отверстия под будущие саморезы. Без них, во-первых, может «распереть» сам МДФ при вкручивании шурупов, во-вторых, при финальном монтаже динамики сложнее будет ровно поставить. Очень долго думал, каким образом выставлять относительно друг друга динамики, пришел к такой схеме:

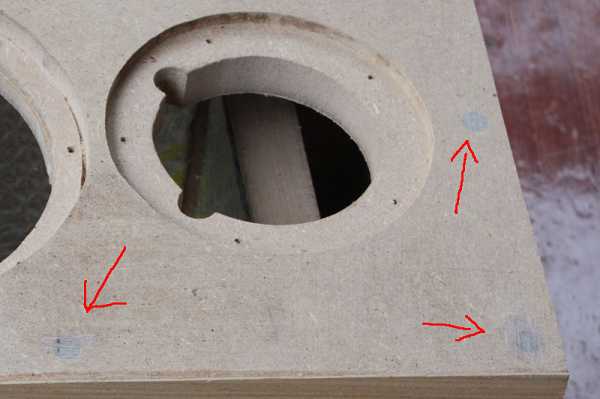

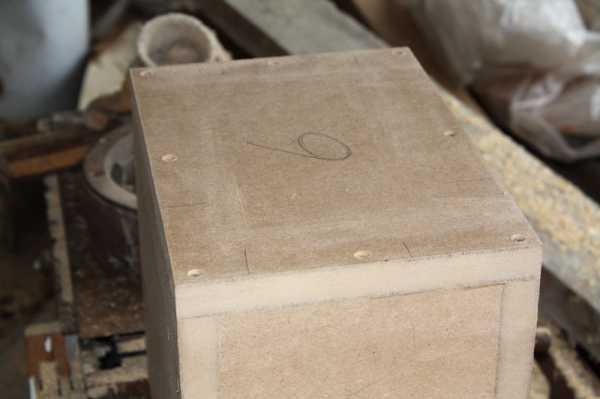

Дырки от шурупов на внешних поверхностях необходимо заделать перед финальной отделкой. Я использовал эпоксидку. Чтобы не ждать, пока одна поверхность затвердеет, заклеивал каждую поверхность скотчем и принимался за следующую. Когда эпоксидка высохла, прошелся шлиф-машиной.

Отделка

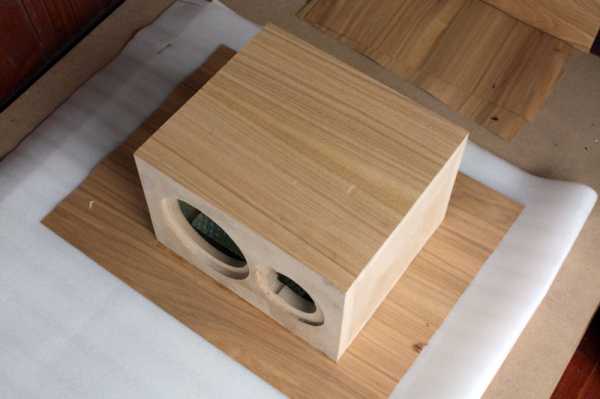

Шпон остался с каких-то древних времен, поэтому покупать не пришлось. Листы были не широкие, поэтому подбиралась пара листов, скреплялась скотчем и клеилась к корпусу. Вначале одна сторона, потом другая.

Шпон нужно защитить. Я покрыл его прозрачным яхтным лаком.

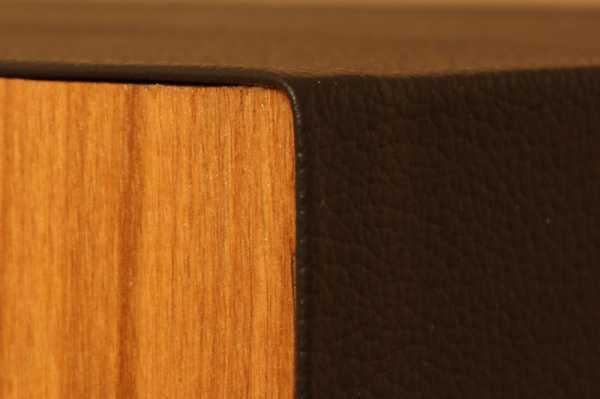

Теперь нужно обтянуть корпус кожзамом. Вариантов как это сделать – много. Я решил сделать следующим образом. Отрезается полоса на 20 мм больше ширины корпуса и немного длиннее окружности корпуса. С каждой стороны подгибается на 10 мм, подгиб приклеивается на «спецклей 88». Потом на этот же клей полоса клеится по окружности на корпус. Сначала низ (частично), потом задняя стенка, потом верхняя, потом передняя и снова нижняя. На последнем этапе перед клейкой полоса подрезается по месту и наклеивается встык. Я клеил все стороны за раз, т.е. не ждал, пока каждая сторона высохнет. После каждой стороны я делал небольшую паузу (клей прихватывает достаточно быстро), и принимался за следующую.

После того, как все просохло, осторожно разрезается и заклеивается внутрь кожа на отверстии фазоинвертора.

Если очень хочется, потом фазик можно как-то облагородить.

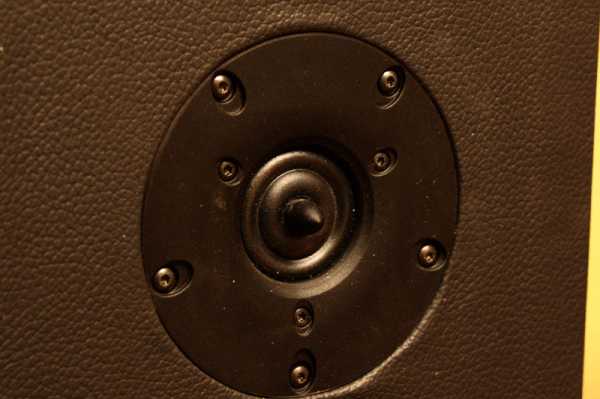

Потом прорезаются отверстия на клеммнике, «вуфере» и «пищалке». Кожа на клеммнике и ВЧ будет утапливаться вниз, поэтому диаметр выреза можно оставить меньше на 5-10 мм. Кожа на НЧ будет прижиматься декоративным кольцом, поэтому нужно подрезать так, чтобы ее не было видно.

Финальный монтаж

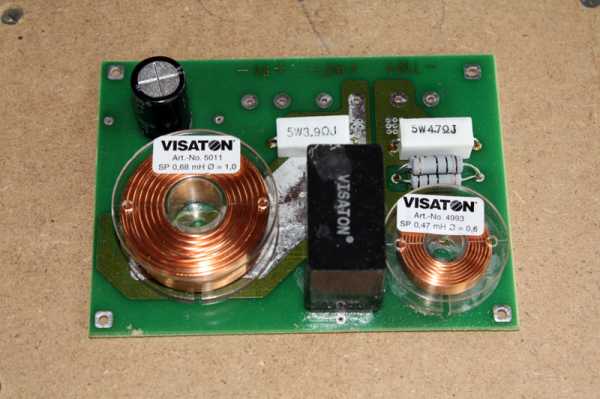

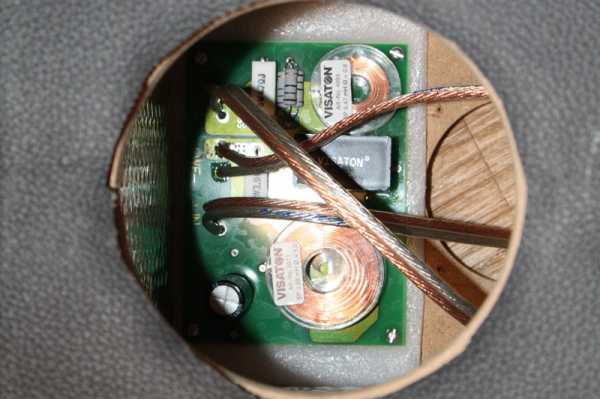

Первым делом монтируем кроссовер. Кросс – самопальный, на хорошей элементной базе. Используются катушки с воздушным сердечником, пленочные конденсаторы на пищалку и МОХ-резисторы. Сам я его не паял, а заказал толковым ребятам.

Кстати, многие производители грешат тем, что в даже достаточно недешевую акустику порой ставят не очень хорошие кроссы. В интернете можно на эту тему найти много «распотрошенных» систем. Перед тем как монтировать кросс, нужно припаять три пары проводочков: для клеммника, НЧ и ВЧ. Получалось, что монтировать придется прямо на пластину с виброизоляцией. Посчитал, что она лишняя и демонтировал ее. Теперь можно прикручивать. В качестве подложки использовал кусок упаковочной пленки из-под какого-то девайса.

Теперь припаиваем нужную пару проводочков к клеммнику и фиксируем его на корпусе. Клеммник и динамики прикручиваются декоративными черными саморезами с головкой под «звездочку». Подобными саморезами прикручена накладка на «пищали», поэтому логично было бы использовать такие же и для остального. Задняя стенка готова.

Перед тем, как монтировать динамики, необходимо задемпфировать корпус специальным синтепоном. Для этих целей была использована «вата» фирмы Visaton. Синтепон клеится по окружности по стенкам.

С какого динамика начинать в принципе без разницы. Я начал с пищали. Припаиваем соответствующую пару проводочков от кросса, вставляем динамик и прикручиваем шурупами. Готово.

Мидбасс необходимо как бы подсунуть под кожу, а сверху придавить декоративным кольцом. Припаиваем оставшуюся пару проводочков и монтируем динамик.

Все? Все. Прикручиваем к клеммнику акустический кабель и начинаем испытания.

Испытания

Тест системы производился в следующих конфигурациях:

1. Ресивер Sherwood VR-758R + акустика.

2. Компьютер + Unicorn (USB-ЦАП) + Самопальный стерео-усилитель + акустика.

3. Компьютер + E-mu 0204 (USB-ЦАП) + Sherwood VR-758R + акустика.

Немного о самих конфигурациях. Я лично считаю, что на данный момент идеальный вариант домашнего муз-центра это: комп + USB-ЦАП + усилитель + акустика. Звук в цифре без искажений снимается через USB и поступает на качественный ЦАП, с которого передается на качественный усилитель и после на акустику. В такой цепочке количество искажений минимально. Кроме того, вы можете использовать совершенно разные фонограммы: 44000/16, 48000/24, 96000/24 и т.д. Все ограничено возможностями драйвера и ЦАПа. Ресиверы в этом плане менее гибкий и заранее морально устаревший вариант. Размер современных винчестеров позволяет хранить на них практически всю медиатеку. А тенденции к подписке на Интернет-контент могут и этот вариант упразднить, хотя это не ближайшее время и далеко не для всех подойдет.

Скажу сразу, что во всех трех конфигурациях акустика звучала прекрасно. Я, честно говоря, даже не ожидал. Вот некоторые субъективные аспекты.

1. Адекватный и естественный звук. Что записано, то и воспроизводится. Нет перекосов ни в какую сторону. Как я и хотел.

2. Большая чувствительность к исходному материалу. Все огрехи звукозаписи, если они есть, хорошо слышно. Качественно смикшированные треки слушаются отлично.

3. Хорошо читаемые для таких размеров басы. Конечно, органную музыку на полочниках в полной мере не оценишь (ее вообще на акустике сложно оценить), но большинство материала «переваривает» без проблем. Большего от таких малышек ожидать трудно.

4. Очень хорошая проработка деталей. Слышно каждый инструмент. Даже при насыщенной звуковой картинке и приличной громкости звук не съезжает в кашу (усилитель здесь играет не последнюю роль).

5. Хочется сделать погромче 😉 Т.е. акустика не орет, а ровно играет. Хотя тут тоже не малая заслуга самого усилителя, т.к. при увеличении нагрузки хороший усилитель сохраняет линейность.

6. От долгого прослушивания не болит голова. У меня лично это частенько случается, а тут целый день играет и хоть бы что.

7. Опасения на счет некорректной панорамы и сильной зависимости звучания от положения слушателя не подтвердились. Насколько мне известно, у автомобильной акустики специфическая фазировка звука из-за особенностей расположения динамиков в салоне. А именно про этот комплект я читал, что мидбасы у него в этом плане более универсальные. Что собственно и подтвердилось. Можно сидеть в центре перед колонками, можно встать рядом боком к ним — звук отличный. Зависимость есть, но очень небольшая.

Что касается самих конфигураций, то наиболее качественного звука удалось добиться при второй конфигурации.

Во-первых, использовался очень качественный ЦАП Unicorn. Здесь можно про него почитать.

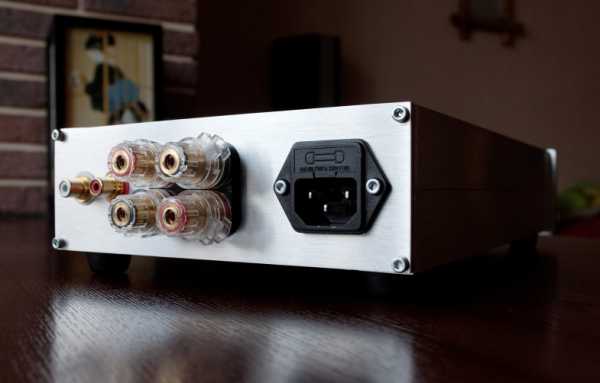

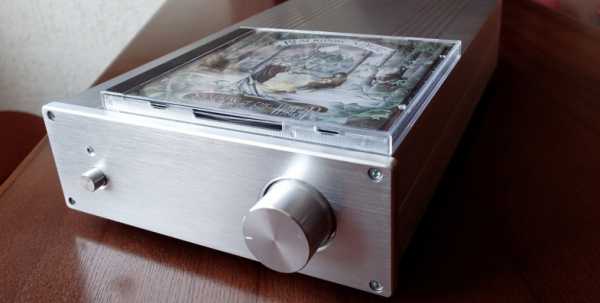

Во-вторых, «самопальный усилитель» — это ноу-хау одного толкового тольяттинского «звукаря». Вот он в красивом небольшом алюминиевом корпусе:

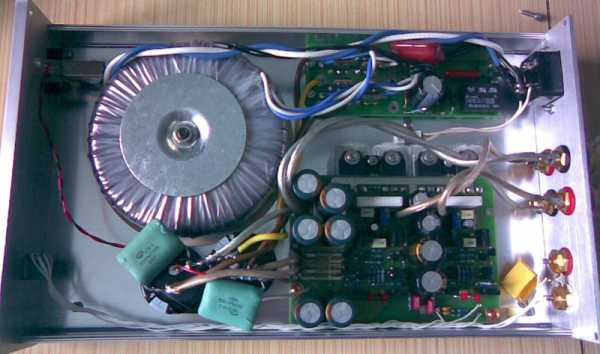

А вот «распотрошенный»:

В двух словах, удалось найти схемотехническое решение, при котором усилитель при изменении громкости сохраняет свои характеристики, т.е. не искажает звучание при любой (конструктивно допустимой) громкости. Очень многие усилители (даже очень дорогие) страдают этим. Было удивительно слушать, как такой усилитель оживлял многие акустические системы, т.е. заставлял их звучать так они должны звучать. К слову по такой схеме переделывались и некоторые промышленные усилители (в частности довольно неплохой и сам по себе Xindak), и у них открывалось «второе дыхание».

Сравнивали акустику с чем-то другим, спросите вы? Да, например с ProAC Studio 110 – это достаточно качественная полочная акустика, вот немного про них. Сравнили, поняли, что звучат точно не хуже. У «проаков» возможно чуть меньшая зависимость звука от положения слушателя из-за специфического размещения инвертора и «пищалки», там как-то они хитро все это рассчитывали. А в остальном абсолютно ничуть не хуже, даже мне лично мои самоделки больше понравились, но это спишем на субъективизм 😉 Еще одевал наушники (достаточно неплохие Koss) и сравнивал по панораме, верхам и низам. Абсолютно идентичное звучание. Даже по низам. В общем, восторг полный.

Калькуляция по материалам

СЧ/НЧ динамики (пара): 3 000р.
ВЧ динамики (пара): 3 000р.
Кроссовер (пара): 3 000р.
Синтепон: 160р.
Терминал (клеммник): 700р.
Шурупы: 80р.
Лист МДФ, 22мм: 2 750р.
Скотч: 30р.
ПВА: 120р.
Спецклей 88: 120р.
Виброизоляция: 200р.
Фигурное кольцо-накладка: 500р.
Кабель:500р.
Итого: 14 160р.

Некоторые материалы были или достались безвоздмездно, здесь соответственно не учтены.

В заключении

В любом более-менее сложном устройстве или законченной функциональной системе важно абсолютно все. Когда речь идет о музыкальной системе, то на конечный результат влияет большое количество факторов:

— Качество фонограммы.
— Устройство для воспроизведения фонограммы.
— Цифро-аналоговый преобразователь.
— Усилитель сигнала.
— Провода.
— Динамики, установленные в корпусе акустической системы.
— Правильно рассчитанные под динамики и качественно собранные корпуса.
— Схема и комплектуха для кроссовера.

Это основной, но не полный список.

Неверно считать, что главное — усилитель или главное — провода, или главное — динамики. Домашняя музыкальная система — это как оркестр. И если в этом оркестре кто-то будет плохо, а кто-то блестящее играть, то в целом получится — средне. Или, как говорилось в очень точном примере: если смешать бочку говна с бочкой повидла, то получится две бочки говна.

Есть и другая крайность. Хорошая система стоит баснословных денег. Значит каждый компонент должен стоить по полмиллиона. А фонограммы должны быть исключительно в Super Audio CD или на фирменных пластинках. Типа закрытое общество элитных аудиофилов. Фигня это все.

Я пришел к выводу, что собрать собственную относительно бюджетную систему, которая описывается одним словом «Звучит», вполне возможно. И если в качестве ЦАП или усилителя в силу особенностей лучше использовать реально существующие решения, которых сейчас очень много. То правильно сделанная (самостоятельно или под заказ) акустическая система, будет звучать лучше, чем за те же деньги приобретенная «фирменная». Сейчас практически все компоненты можно заказать в Интернете. Более того многие производители публикуют схемы корпусов для соответствующих динамиков. Существует масса программного обеспечения для расчета параметров корпусов. В сети множество специализированных форумов, а в офлайне есть люди с руками. Во всем быть специалистом конечно невозможно. Как и в любой области главное – знать общие принципы.

Статья не претендует на истину в последней инстанции, но, надеюсь, что мои мысли и мой опыт кому-нибудь еще пригодится.

Upd. В коментах многие спрашивают про усилитель. Если кому интересно, пишите в личку, я дам координаты.

Upd2. У разработчика усилителя появился свой сайт — pvd-audio.com )

habr.com

Колонки самодельные: схема, чертежи

На первый взгляд самостоятельно изготовить колонки довольно просто. Однако это является заблуждением. В первую очередь следует отметить, что модели изготавливаются с различными элементами. В зависимости от них параметры устройства и качество звучания будут разными.

К компьютерным колонкам выдвигаются особые требования. Также самостоятельно можно изготовить модель для машины или студии. В данном случае очень важно придерживаться инструкции. В первую очередь для сборки колонок следует рассмотреть стандартную схему модели.

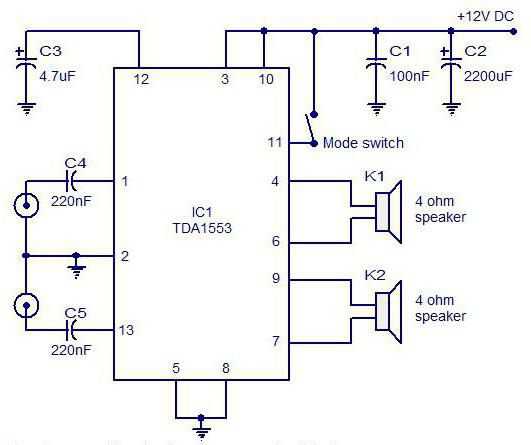

Схема колонок

Схема колонки включает в себя динамики, накладки, диффузор и кроссовер. У мощных моделей используется специальный фазоинвертор. Усилители могут устанавливаться с полевыми либо коммутирующими транзисторами. С целью улучшения качества звучания применяются конденсаторы. Вуфер подбирается с усилителем. Динамическая головка должна крепиться на уплотнитель.

Модели с одним динамиком

Колонки с одним динамиком являются очень распространенными. Чтобы собрать модель, придется в первую очередь заняться корпусом. С этой целью часто используется фанера. В конце работы ее придется обшить. Однако в первую очередь следует изготовить боковые стойки. Для этой цели придется воспользоваться лобзиком. Динамик для колонки можно подобрать небольшой мощности.

Внутренняя сторона фанеры в обязательном порядке прошивается виброизоляционной лентой. После закрепления динамика фиксируется уплотнитель. С этой целью используется клей. Далее останется лишь прикрепить диффузор. Некоторые для него изготавливают отдельную полку и фиксируют стогующими шурупами. Чтобы подсоединить динамик к штекеру, устанавливается клеммник. Как включить колонки? С этой целью используется кабель от клеммника, который должен вести к источнику питания.

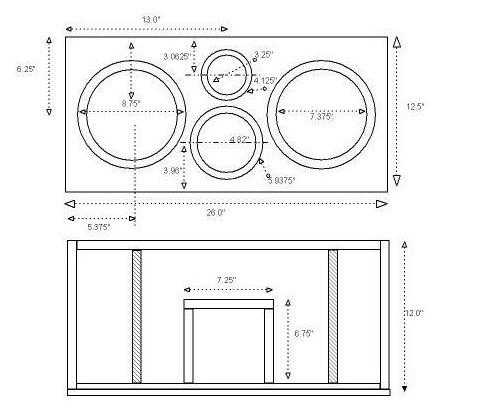

Чертеж модели на два динамика

Колонки на два динамика можно изготовить для дома или машины. Если рассматривать первый вариант, то диффузор потребуется импульсного типа. В первую очередь для сборки подбирается прочная фанера. Следующим шагом вырезается нижняя стойка. Модели с ножками встречаются очень редко. Для покрытия шпона можно использовать обычный лак. Виброизоляционную ленту на переднюю стойку клеить не требуется. Диффузор крепится под динамиком. Чтобы сделать отверстие на панели, нужно воспользоваться лобзиком. Фазоинвертор фиксируется у задней стенки. Некоторые изготавливают устройства с горизонтальным расположением динамиков. В этом случае диффузор будет находиться в верхней части конструкции. Провода для колонок используются двухжильного типа.

Устройства с тремя динамиками

Колонки (самодельные) с тремя динамиками встречаются очень редко. Данные устройства больше всего подходят для акустической системы многоканального типа. Для сборки модели в первую очередь подбираются листы фанеры. Некоторые также советуют использовать шпоны. Однако модели из натурального дерева стоят на рынке довольно дорого. Динамики следует устанавливать в горизонтальном положении. Также к устройству потребуется усилитель.

Для его фиксации используются металлические уголки. Для соединения пластин понадобятся стягивающие шурупы. В некоторых случаях пластины крепятся клеем. Далее модель придется частично обтянуть кожзаменителем. Следующим этапом устанавливается клеммник. С целью его фиксации на корпусе потребуется сделать отдельное отверстие. Также важно отметить, что есть модели с регуляторами. Микросхемы для них применяются конденсаторного типа. Когда фонят колонки, нужно менять диффузор.

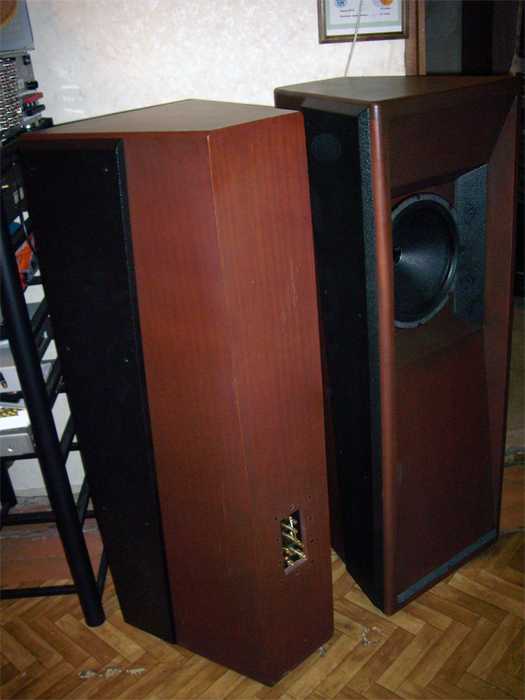

Студийные устройства

Чертежи колонок для студий предполагают использование мощных динамиков. Диффузор чаще всего применяется импульсного типа. Многие специалисты рекомендуют устанавливать два усилителя. Для нормальной работы акустической системы потребуется стабилитрон.

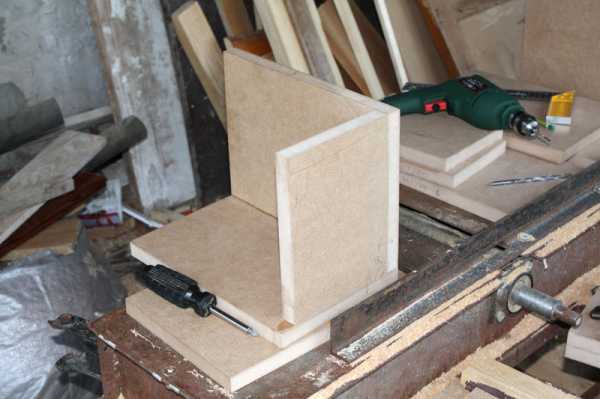

С целью самостоятельной сборки колонок в первую очередь изготавливается корпус. На передней панели для динамиков делаются круглые отверстия. Также понадобится отдельный выход для фазоинвертора. По оформлению колонки довольно сильно отличаются. Некоторые предпочитают поверхность корпуса покрывать лаком. Однако есть модели, обтянутые кожей.

Модели для компьютеров

Колонки для компьютеров часто делают на один динамик. Для сборки модели подбираются листы шпона небольшой толщины. На передней панели вырезается отверстие для динамика. Фазоинвертор должен располагаться в задней части корпуса. Если рассматривать модели небольшой мощности, то усилитель можно использовать без резистора.

С целью регулировки громкости колонок применяются специальные кроссоверы. Данные элементы разрешается устанавливать на фазоинверторе. Если рассматривать устройства с мощностью более 100 Вт, то усилители можно брать только с резисторами. Некоторые для модели подбирают импульсные диффузоры. В конце работы всегда устанавливается клеммник.

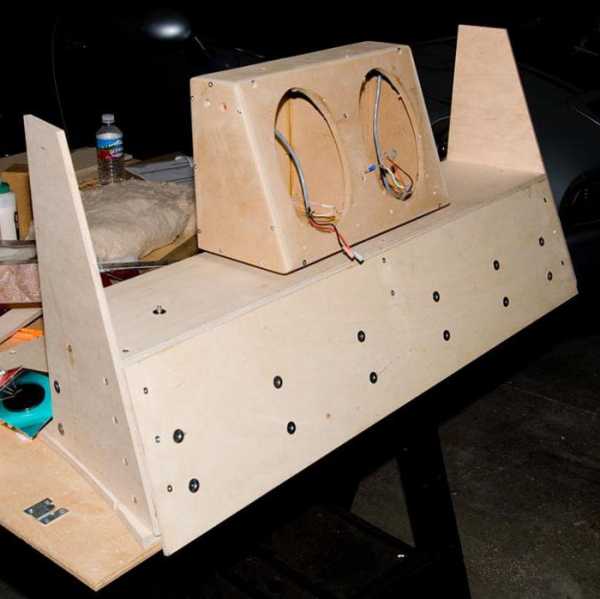

Автомобильные модификации

Колонки для автомобилей выпускаются на два или три динамика. Для самостоятельной сборки модели понадобятся листы фанеры. В некоторых случаях используется шпон, покрытый лаком. Чтобы зафиксировать динамик, необходимо сделать отверстие на панели. Следующим шагом устанавливается фазоинвертор. Некоторые модификации изготавливаются с низкочастотными сердечниками. Если рассматривать колонки (самодельные) небольшой мощности, то фазоинвертор разрешается устанавливать без усилителя.

В данном случае для регулировки звуком используется многоканальный кроссовер. Некоторые специалисты клеммники устанавливают за фазоинвертором. Если рассматривать колонки с мощность более 50 Вт, то микросхемы применяются на два усилителя. Диффузор стандартно устанавливается импульсного типа. Перед скреплением корпуса важно позаботиться о виброизоляционном слое. Для клеммника на пластине нужно сделать отдельное отверстие. Некоторые считают, что корпус в обязательном порядке следует зачистить. Провода для колонок подойдут двухжильного типа.

Колонки с открытым корпусом

Переносные колонки с открытым корпусом сделать довольно просто. Чаще всего они изготавливаются с одним динамиком. На задней панели устройства проделываются отверстия дрелью. Непосредственно пластины соединяются стягивающими шурупами. Диффузор для таких устройств подходит импульсного типа. Фазоинверторы часто устанавливаются с одним усилителем. Если рассматривать мощные переносные колонки, то у них применяется резисторный кроссовер. Крепится он за фазоинвертором. Многие специалисты рекомендуют динамики устанавливать на уплотнителе.

Устройства с закрытым корпусом

Колонки (самодельные) с закрытым корпусом считаются самыми распространенными. Многие специалисты считают, что по качеству звучания они являются наилучшими. Фазоинверторы для устройств подходят оперативного типа. Вуферы устанавливаются в отверстия. С целью сборки корпуса подойдут обычные листы из фанеры. Также важно отметить, что есть модификации с сердечниками. Если рассматривать колонки большой мощности, то клеммники устанавливаются в нижней части корпуса. По оформлению модели довольно сильно отличаются.

Модели на 20 Вт

Собрать колонки на 20 В довольно просто. В первую очередь специалисты рекомендуют заготовить шесть листов шпона. Покрывать лаком их следует в конце работы. Начинать сборку целесообразнее с установки динамиков. Фазоинвертор используется импульсного типа. В некоторых случаях он устанавливается на подкладках. Также специалисты рекомендуют подкладывать уплотнители из резины.

Питание колонок обеспечивается через клеммник. Крепится он у задней панели. Фазоинвертор может устанавливаться как с усилителем, так и без него. Если рассматривать первый вариант, то сердечники подбираются фазового типа. В данном случае вуфер можно не использовать. Если рассматривать колонки без усилителя, то у них используется кроссовер. В конце работы важно зачистить корпус и покрыть его лаком.

Устройства на 50 Вт

Колонки (самодельные) на 50 Вт подойдут для обычных акустических проигрывателей. В данном случае корпус можно сделать из обычной фанеры. Многие специалисты также рекомендуют использовать шпон из натурального дерева. Однако важно отметить, что он боится повышенной влажности.

После выбора материала следует заняться динамиками. Устанавливаться они обязаны рядом с фазоинвертором. В данном случае без усилителя не обойтись. Многие эксперты рекомендуют подбирать только низкочастотные кроссоверы. Если рассматривать модификации с регулятором, то у них используется импульсный диффузор. Клеммник в данном случае устанавливается в последнюю очередь. Для оформления колонок всегда можно использовать кожзаменитель. Более простым вариантом считается покрытие поверхности лаком.

Колонки с мощностью 100 Вт

Колонки на 100 Вт подходят для мощных акустических систем. В данном случае фазоинвертор берется только импульсного типа. Также важно отметить, что усилитель устанавливается с кроссовером. Многие эксперты рекомендуют для сборки корпуса использовать шпон. Вуфер целесообразнее устанавливать на подкладке.

fb.ru

Как сделать корпус для динамика

19 июня 2011

Автор КакПросто!

Если хорошенько покопаться в старом хламе, который есть в каждом доме или на даче, то, скорее всего, вы найдете там старые динамики или колонки со сломанными корпусами. Первая мысль, которая приходит в голову — выкинуть все это. Но не торопитесь так поступать! Ведь вы можете дать этим старым динамикам вторую жизнь.

Статьи по теме:

Вам понадобится

• Деревянные пластины, маленькие гвоздики, клей, герметик, чертежные принадлежности, карпет или кожа, скобы, молоток, электрический лобзик, ножовка по дереву

Инструкция

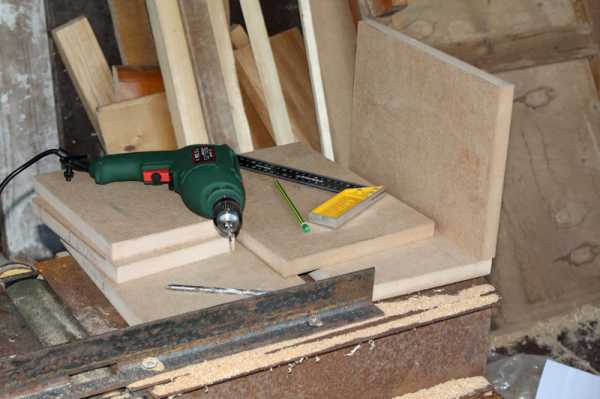

Прежде всего решите, из какого материала вы будете делать корпус для динамика. Для этой роли подойдет дерево, пластик или оргстекло. Можно также комбинировать эти материалы. Например, сделайте стенки из дерева, а лицевую часть из оргстекла. Деревянные пластины лучше всего выбирать цельные, чтобы было проще их обрабатывать. Определитесь с размерами будущего короба для динамика. Разумеется, что корпус должен быть больше динамика. Также стоит учесть, что понадобится пространство для того, чтобы аккуратно уложить провода. Помните — не стоить экономить на месте. Изготовьте подробный чертеж на бумаге. Это избавит вас от кучи испорченного материала.

Теперь возьмите листы дерева. Разметьте будущие части корпуса согласно составленному чертежу. Лучше всего вырезать каждую деталь из цельной пластины. Тогда ваш динамик будет хорошо выглядеть, также он будет более долговечным. В процессе разметки вы можете сделать ошибки, поэтому обведите конечные контуры красным карандашом или фломастером.

Теперь аккуратно вырежьте все детали по красному контуру. Для того, чтобы сделать круглые отверстия для динамиков, используйте электрический лобзик. После этого обработаете края, чтобы они были гладкими, без заусениц. Используйте наждачную бумагу мелкого калибра. При необходимости пройдитесь по поверхности деталей. Они должны быть ровными и гладкими.

Когда все детали будут готовы, то сделайте предварительную примерку. Составьте из них будущий короб. Все детали должны идеально прилегать к друг другу, не должно быть никаких зазоров и перекосов. Если все идеально прилегает друг к другу, то можно приступать к сборке. Есть много вариантов крепежа деталей между собой. Можно использовать маленькие гвоздики. Прибивать следует очень аккуратно, чтобы гвоздик не пошел наискось и не пробил стенку деталей. Также промазывайте стыки клеем и герметиком, тогда звуковые волны будут распространяться только в пределах корпуса. После этого дайте клею или герметику схватиться.

Корпус почти готов. Теперь следует заняться его внешним видом. Можно покрыть лаком, а можно обшить карпетом или обтянуть кожей с красивой строчкой. Крепить материал лучшего всего на скобы. При этом аккуратно промазав материал клеем, чтобы он не топорщился и ровно сидел на поверхности детали. Дайте волю своей фантазии и украсьте короб на свой вкус. Остается только поместить внутрь динамик и разместить аккуратно провода, чтобы они не болтались.

Обратите внимание

Тщательно изготовьте чертеж, чтобы не ошибиться во время выпиливания частей

Полезный совет

Работайте на балконе или в гараже, чтобы не намусорить.

Источники:

• как сделать корпус для колонки
• Расчет корпуса под динамик

Совет полезен?

Статьи по теме:

www.kakprosto.ru

Акустическая система в деревянном корпусе

Перевел alexlevchenko92 для mozgochiny.ru

Всегда приятно слушать любимую песню на волне любимой радиостанции. А особенно приятно, когда это радио сделано своими руками. В статье приводится описание того, как сделать музыкальную колонку из куска дерева, автомобильного радио, звуковых колонок и силового преобразователя.

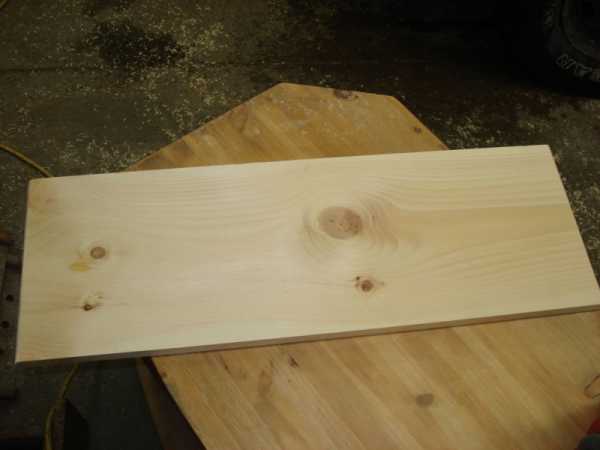

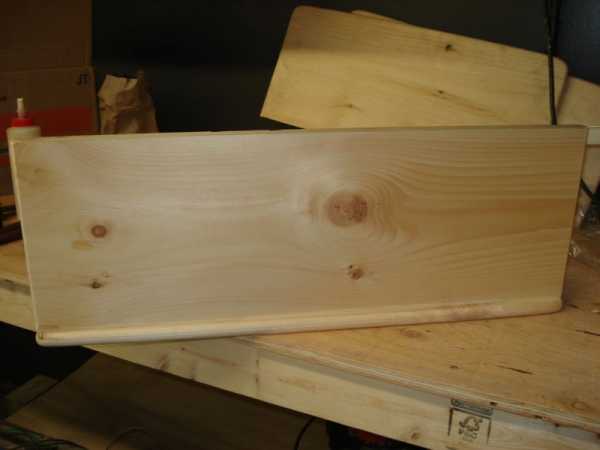

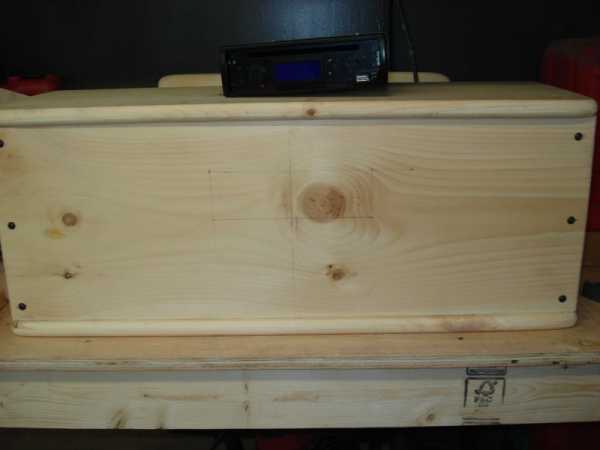

Шаг 1: Создаем корпус

Для корпуса используется сосновая доска размерами 30x360x240 см. Отрежем 2 куска длиной в 69 см каждый, после чего разделим их еще на два куска по 27 см в ширину. Воспользуемся фрезером с круглой фрезой диаметром 1,27 см.

Разрежем доску для лицевой части радио. Её размеры после порезки 61 см в длину и 23 см в ширину.

Затем вырежем две боковые доски размерами 23*23 см.

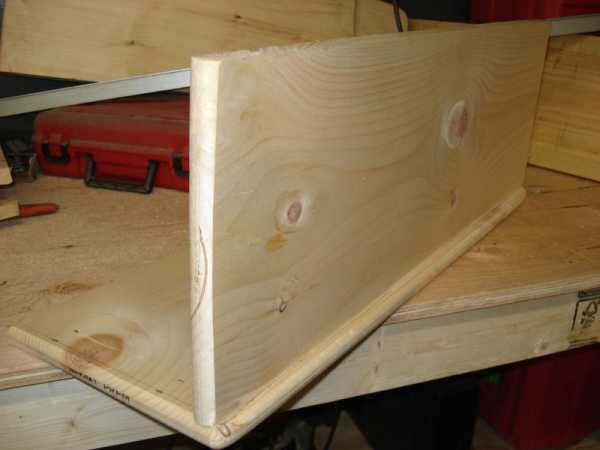

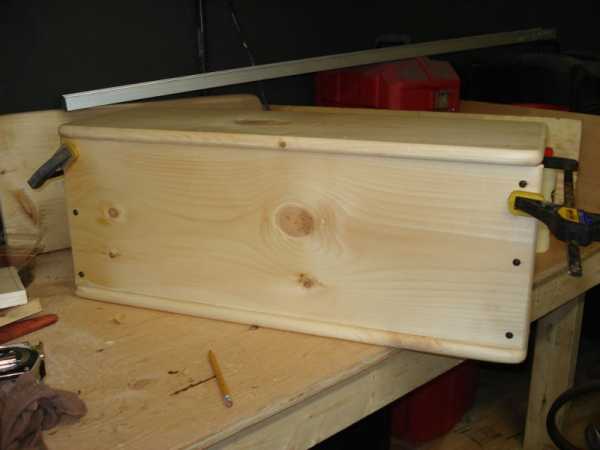

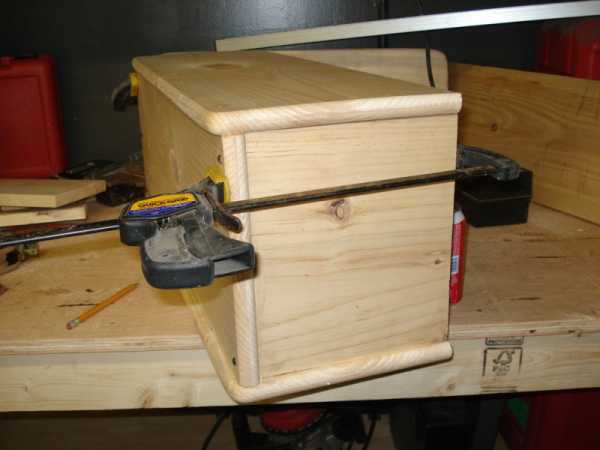

Приступаем к сборке ящика. Нанесем тонкий слой клея на сопряженные поверхности, используя небольшие отделочные гвозди, соединим части корпуса воедино до полного высыхания клея.

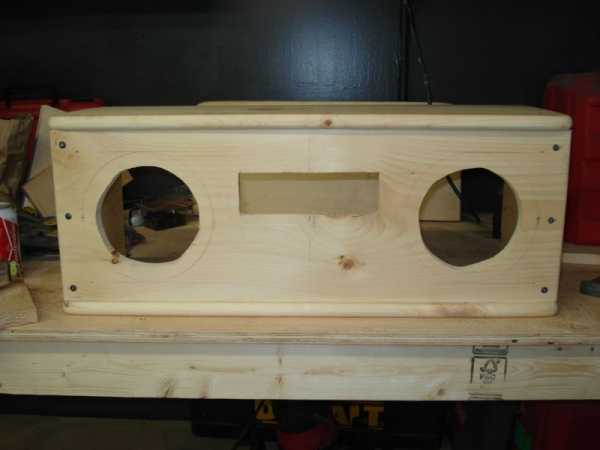

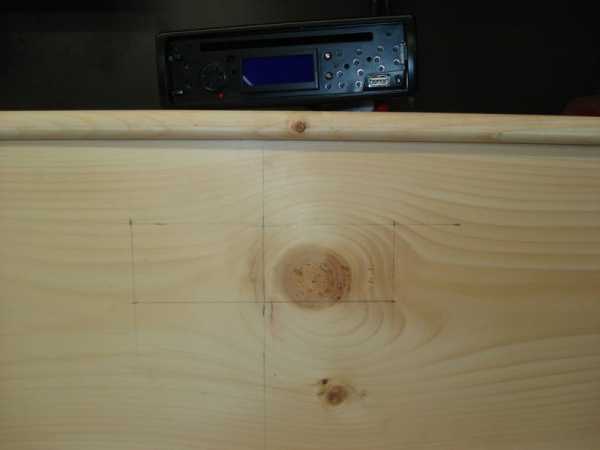

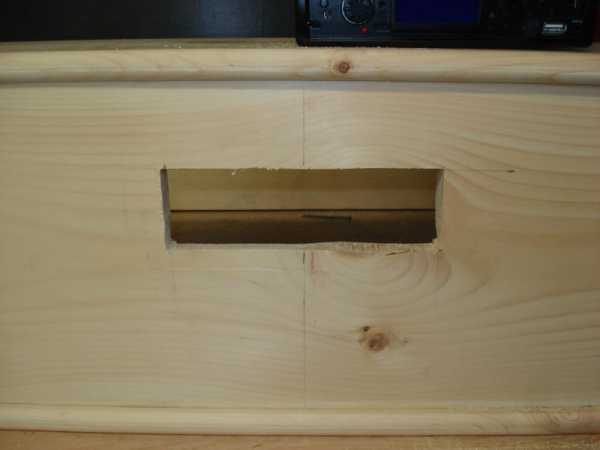

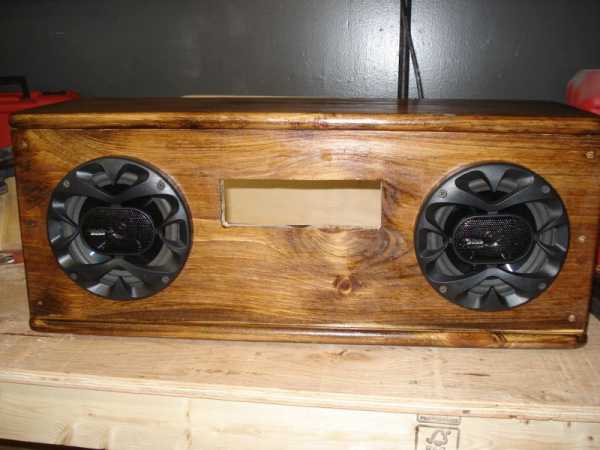

Шаг 2: Вырезаем отверстия для радио и динамиков

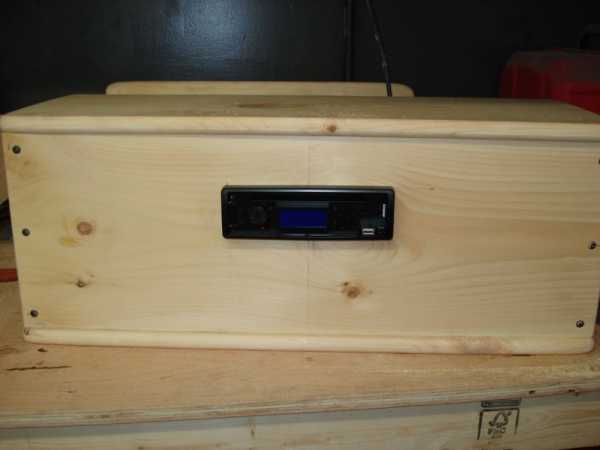

Радио размещается в центре деревянной панели на 5 см ниже от верхнего края. Динамики были перемещены на боковые кромки ящика. Под них вырезаем отверстие диаметром 13 см.

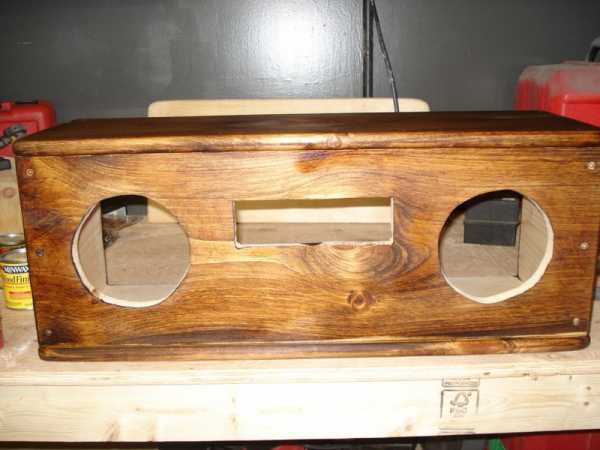

Шаг 3: Окрашиваем и покрываем лаком

Воспользуемся морилкой.

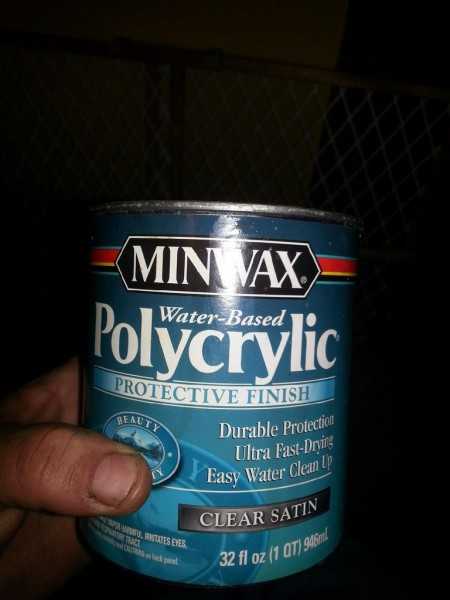

Мне нравится пользоваться «minwax polycrylic» на водной основе для защитного покрытия. Она не имеет запаха и сохнет довольно быстро.

Шаг 4:Суть дела

На рисунке показана стерео и акустическая система.

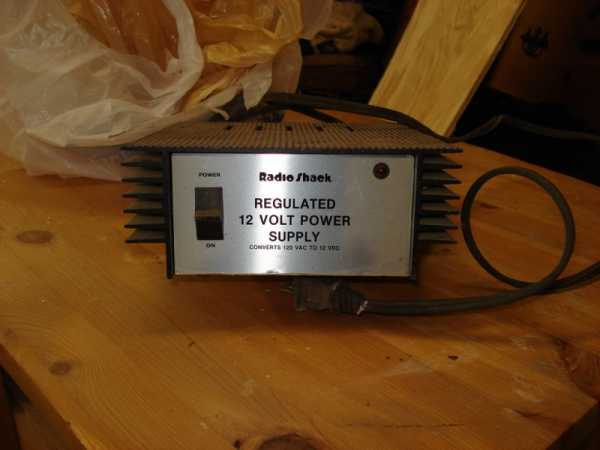

На втором –12 В преобразователь питания, которому больше 25 лет.

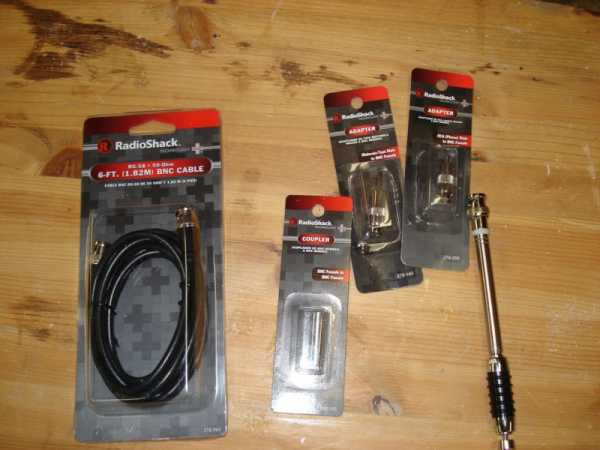

На третьем –все компоненты, что необходимо приобрести для антенны.

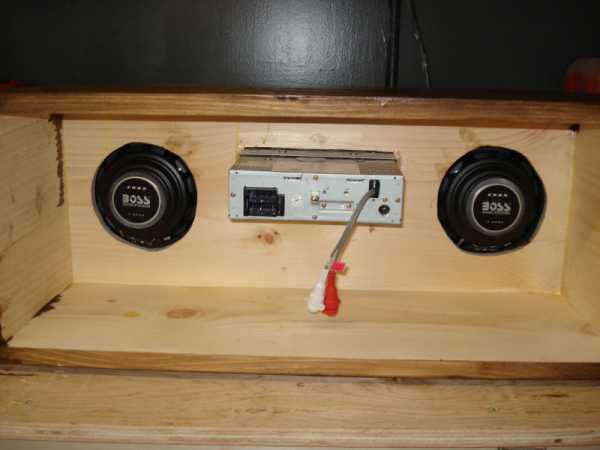

Шаг 5: Установка магнитолы и динамиков

Установим динамики с помощью винтов. Нанесем силиконовый герметик в зазор между магнитолой и доской для более плотной посадки.

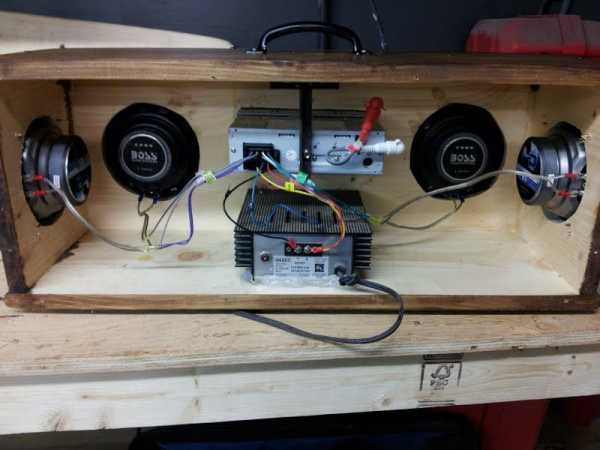

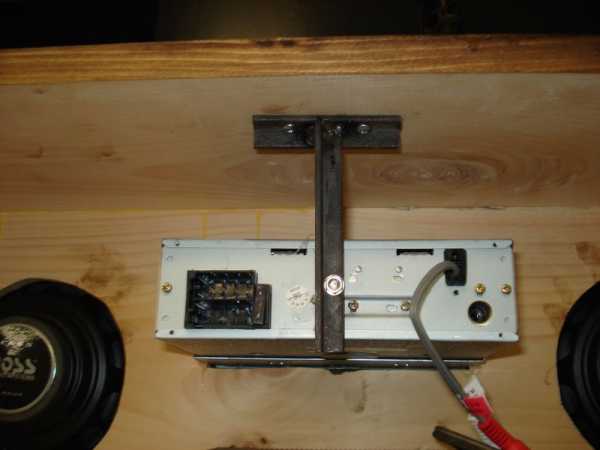

Шаг 6: Закрепляем компоненты

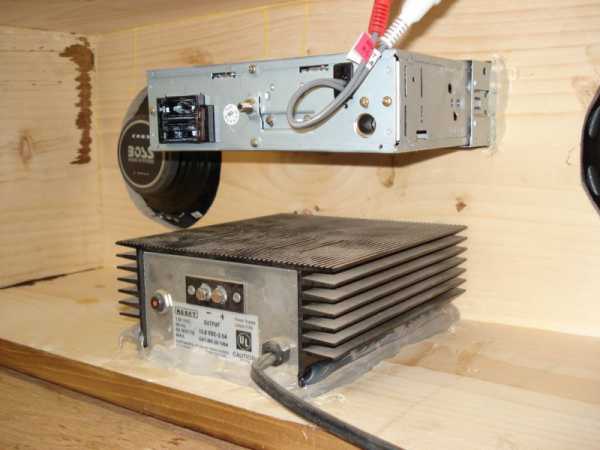

На 1-й картинке – преобразователь питания, что установлен под магнитолой.

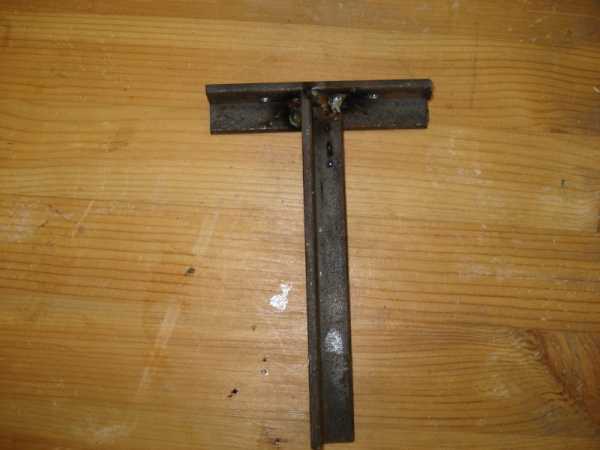

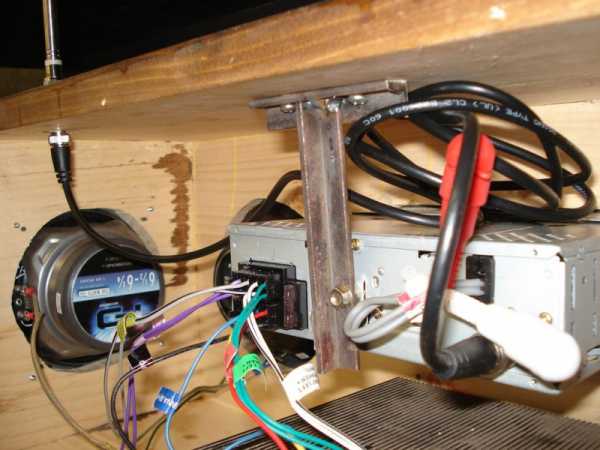

2-я – Т-образный кронштейн, что был сделан из железных уголков 0,75*0,75 см для поддержки магнитолы.

3-й – способ установки кронштейна.

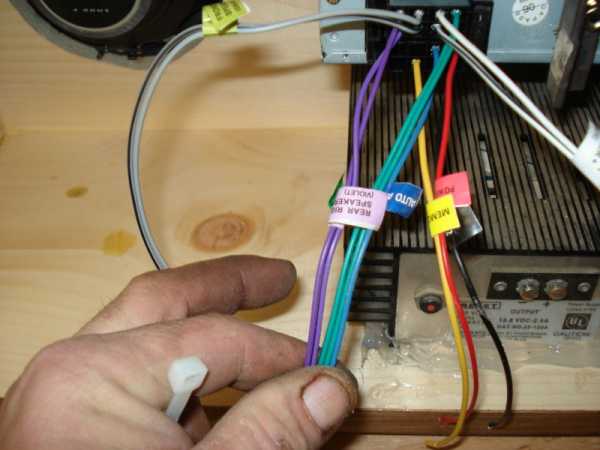

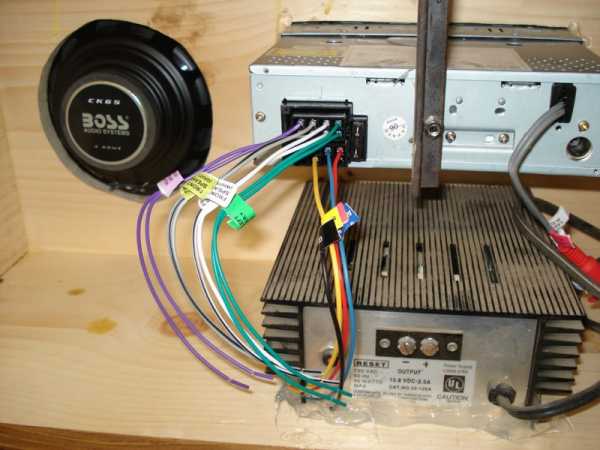

Шаг 7: Жмут проводов

1-я –верхний штекер для динамиков. Нижний для питания.

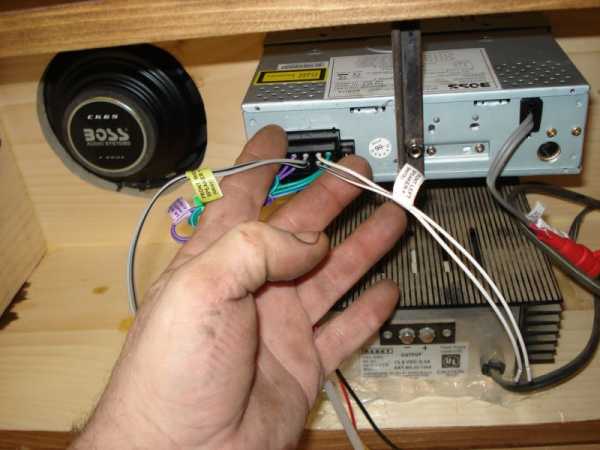

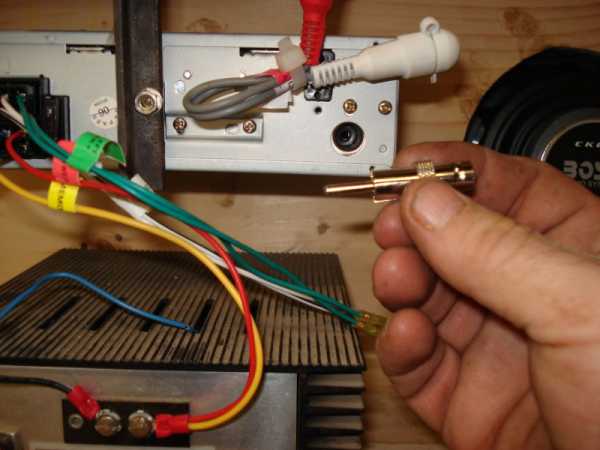

2 и 3: показывает, как подключать магнитолу к питанию и динамикам.

• Красные и желтые провода, подключаются к клеммам питания преобразователя;
• Черный провод подключаем к «земле» преобразователя;
• Фиолетовый и фиолетовый с черной полосой идет на правый задний динамик;
• Аква и аква с черной полосой идет на левый задний динамик;
• Серый и серый с черной полосой идут на передний правый динамик;
• Белый и белый с черной полосой идут на передний левый динамик.

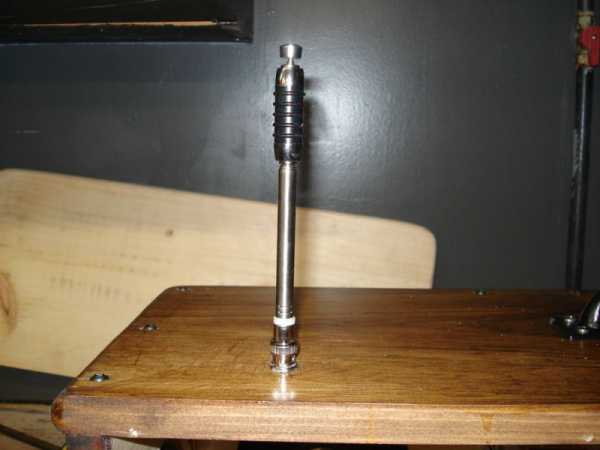

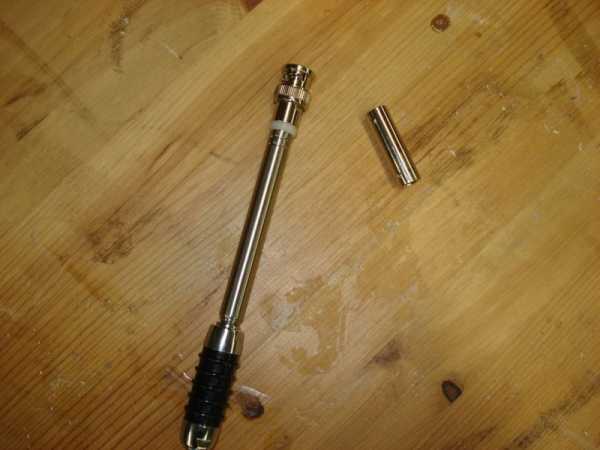

Шаг 8: Установка антенны

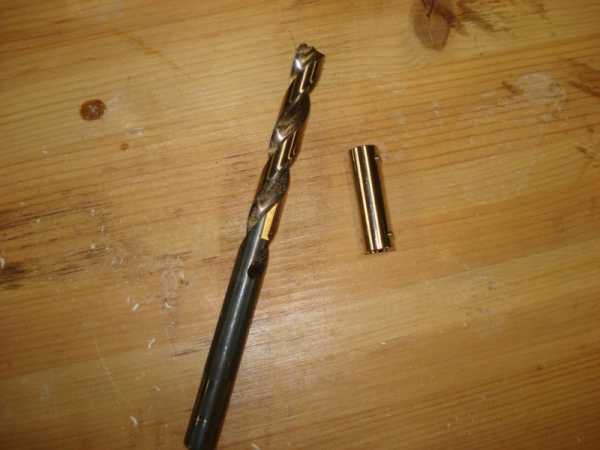

Просверлим отверстие диаметров 0,35 см в верхней части коробки радио, что соответствует разъему motorola 0,35 см.

Установим адаптер антенны в заднюю часть магнитолы.

Подключим кабель антенны к радио.

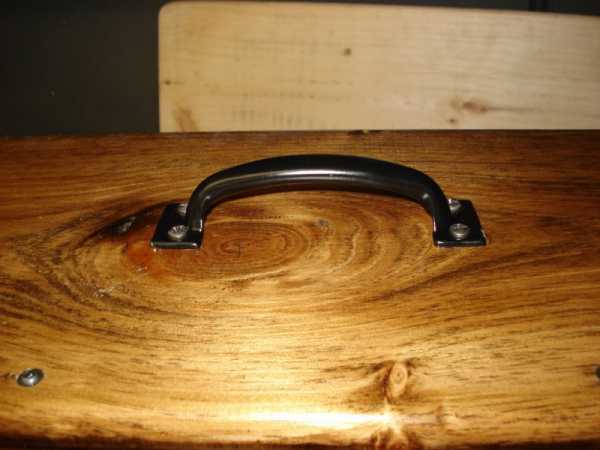

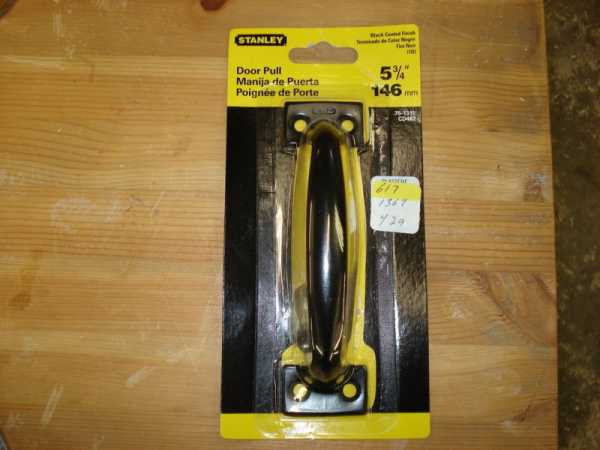

Шаг 9: Ручка

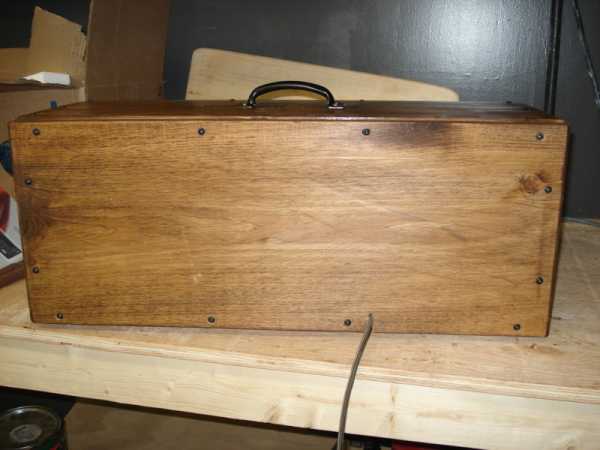

Установим ручку на деревянный короб радио-системы.

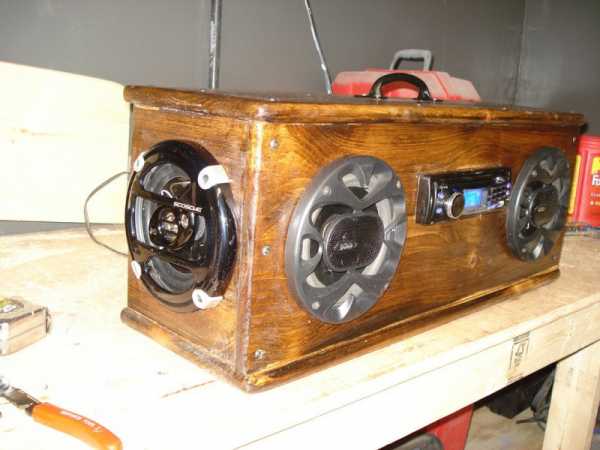

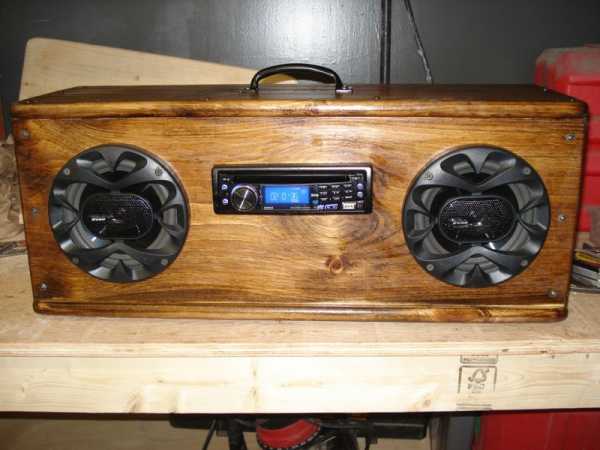

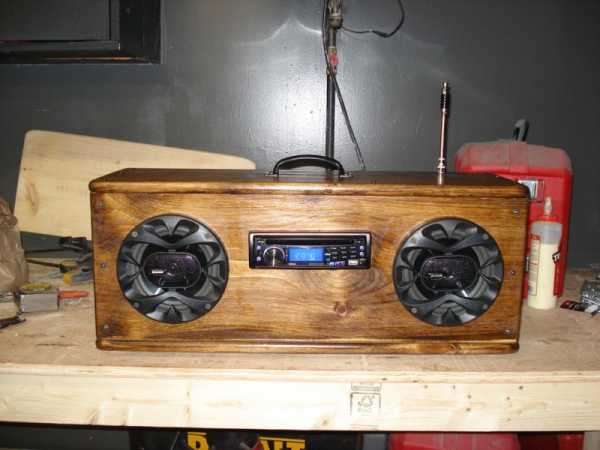

Шаг 10: Завершающий этап

Шаг 11: Великолепный звук

(A-z Source)

ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ!

---

About alexlevchenko

Ценю в людях честность и открытость. Люблю мастерить разные самоделки. Нравится переводить статьи, ведь кроме того, что узнаешь что-то новое — ещё и даришь другим возможность окунуться в мир самоделок.

mozgochiny.ru
