Подключение усилителя к автомагнитоле: схема и главные тонкости

Получение качественного звука в автомобиле — это задача полноценной аудиосистемы, а также специального оборудования для усиления и очистки сигнала. Добиться хорошего звучания без использования усилителей и прочих современных средств невозможно. Потому многие владельцы машин, которые любят слушать музыку за рулем, стремятся приобрести и установить усилитель автомобильного типа. Часто возникает вопрос о том, как подключить усилитель к автомагнитоле, соблюдая все правила и требования производителей оборудования.

На самом деле, ничего сложного в этом процессе нет. Каждый водитель может самостоятельно выполнить такое подключение. Наверное, самым сложным процессом в установке современной аппаратуры будет прокладка провода, ведь для этого необходимо поднимать ковер и искать нормальное место для незаметного протягивания всех проводов к динамикам, а также сабвуферу. Рассмотрим все тонкости установки усилителя в машину.

Выбираем и покупаем все материалы и сам усилитель

Приобретение оборудования — невероятно важный шаг, который определит качество всех выполненных после этого работ. Если вы отдадите предпочтение усилителю неизвестного происхождения, у которого отсутствуют даже нормальные технические характеристики, есть риск испортить дорогое акустическое оборудование. Динамики просто могут не выдержать плохого сигнала.

Покупая усилитель, подумайте о реальной мощности. В качестве указаний на корпусе практически все производители используют увеличенный параметр, который также присутствует в оборудовании, но лишь в потенциальном плане. Если мощность в технических данных гласит 1000 Ватт, то в реальности такой усилитель отдает от 100 до 130 Ватт. Также важны следующие покупки:

  • если вы покупаете акустику, сабвуферы, то позаботьтесь о максимальной их совместимости с усилителем;
  • провода нужно покупать только самые качественные и надежные — выбирайте максимально дорогие варианты;
  • все соединители лучше припаять и обжать на профессиональном оборудовании, иначе придется часто ремонтировать систему;
  • также стоит подумать о покупке специальных кабель-каналов для прокладки проводов по авто;
  • на специализированных торговых точках можно найти специфические крепления по такие каналы;
  • если в системе звука используется сабвуфер, следует также приобрести конденсатор для подключения перед усилтелем;
  • если вы покупаете усилитель под уже готовую акустическую систему, подбирайте максимально подходящий вариант.

Основные проблемы автомобилистов, которые самостоятельно выполняют установку усилителя и прочей автомобильной техники выражаются в неверном подборе оборудования. Сравниваются лишь поверхностные параметры акустики, магнитолы и усилителя, а затем происходит неожиданный разрыв динамиков из-за подачи слишком большой мощности.

Также проблемы возможны при неверном подключении оборудования. Перепутанные выходы или плохие провода могут даже стать причиной чрезмерного нагревания и возгорания всей системы. Потому будьте максимально аккуратны в процессе подключения системы и пользуйтесь профессиональными консультациями. При выборе оборудования также воспользуйтесь помощью специалистов в магазинах.

Устанавливаем и подключаем автомобильный усилитель

Первым делом нужно определиться, в каком именном месте вашего автомобиля будет установлен усилитель. Часто его устанавливают вместе с сабвуфером в одном объеме. Желательно надежно прикрепить оборудование, чтобы оно не разбилось от постоянной тряски.

Для этого можно воспользоваться различными советами мастеров, которые проводят установки музыкальных систем в машины.

Подключение всей акустической техники лучше производить через предохранители. Так вы сможете обеспечить безопасность при перегрузке системы. После начала перегрева проводов или оборудования предохранитель вылетит и отключит часть или всю систему. Проводя установка усилителя в автомобиле, следует помнить о таких важных моментах и тонкостях:

  • подключается усилитель к линейному выходу магнитолы, который зачастую обозначен как Line Out;
  • подключение может потребовать пайки специального провода, ведь у каждого владельца авто индивидуальная акустическая система;
  • подключение оборудования от усилителя зависит от количества каналов, часто используют пятиканальные усилители — наиболее производительные;
  • к выходу GND подключается специальный провод на массу автомобиля, его лучше сделать как можно короче;
  • не забывайте о питающем проводе, который подключает усилитель к электрической системе автомобиля;
  • основной предохранитель системы крепится в моторном отсеке, он будет разрывать систему в самом начале подключения от аккумулятора.

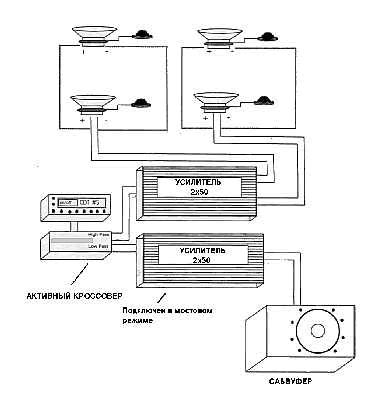

Можно найти тысячи схем подключения автомобильного усилителя, которые будут совершенно разными. Тем не менее, стоит действовать по общепринятому методу, чтобы исключить различные неприятные сюрпризы в эксплуатации оборудования. Важным моментов является подключение динамиков от усилителя. Для этого нужно использовать достаточно мощный провод, иначе сигнал будет плохим.

Не экономьте на проводах, разъемах и соединителях, поскольку от качества этой части вашей будущей системы зависит качество звучания музыки. Используя современные предложения акустических систем, вы сможете легко получить необходимые условия прослушивания любимых треков в своем автомобиле. Достаточно все правильно и разумно подключить, чтобы избежать замыканий и прочих неприятностей. Предлагаем посмотреть подробное видео с советами от специалиста по установке автомобильного звука:

youtube.com/v/xHu-m3fdp-8?version=3&hl=en_US» type=»application/x-shockwave-flash» allowscriptaccess=»always» allowfullscreen=»true»>

Подводим итоги

Качественная акустическая система в автомобиле невозможна без специального усилителя. Для его использования нужно приобрести немало дополнительного оборудования, включая сам усилитель, предохранитель, конденсатор и массу проводов для подключения системы. Сам процесс подключения потребует частичной разборки салона машины, чтобы проложить провода без значительной видимости. Это нередко отпугивает желающих поставить акустику в автомобиль.

Если вы хотите установить усилитель самостоятельно, придется проделать все указанные выше работы. Если же подобный процесс кажется вам слишком сложным, а подключение акустического оборудования вы никогда не выполняли, в таком случае лучше обратиться к специалистам и получить максимум от приобретенного оборудования. Если у вас есть опыт установки усилителя и прочей акустики, расскажите о нем в комментариях.

Схема подключения 4-х канального усилителя

Приветствую 🙂

Продолжаем изучение самых простейших основ автозвука, а именно в этой статье я Вам расскажу как подключить 4-х канальный автомобильный усилитель в машине самостоятельно, вместе с магнитолой, питанием от аккумулятора, в виде нагрузки у нас будут колонки или же сабвуферы или то и другое). Материал ориентирован на новичков как собственно и весь раздел «База знаний», поэтому будут наглядные картинки с подробными комментариями, слишком подробно изучать термины мы не будем Вы уже в курсе из прошлых моих статей в разделе «База знаний». Я что хочу сказать что если Вы раньше никогда не подключали автоусилитель или же боялись что-то «спалить»  после прочтения данного материала Вы сами все сможете сделать касаемо подключения 4-х канального усилителя — это я Вам гарантирую! Ну все поехали 🙂

Питание усилителя. Уже много раз говорилось про этот момент используйте провода хорошего сечения здесь действует правило чем больше тем лучше! Хуже от толстых проводов не будет ни как, главное чтобы не возникло проблем с их прокладкой и монтажом в самой машине при подключении к усилителю, в смысле к клеммам. Ну вот допустим усилитель у Вас уже есть и на одной из боковых сторон усилителя Вы видите следующее:

1. +B или В+ или просто + Это клемма усилителя для подключения силового кабеля к плюсовой шине аккумулятора, НО не напрямую а через внешний предохранитель который следует использовать чуть больше номинала суммы всех предохранителей в конкретно в Вашем усилителе, т.е например у Вас 4-х канальник и в нем установлено 2х20А предохранителя соответственно общая сумма = 40А, внешний предохранитель можно использовать на 45-50А, НЕ БОЛЕЕ!!! к примеру на 100-150А «тупо» брать не нужно для 4-х канального автоусилителя.

2. GND — Это клемма подключения массы или же более правильно минуса от аккумулятора причем рекомендую тянуть этот провод именно от самого аккумулятора, а не в любом месте кузова машины — кузов всем известно тоже гниет, присутствуют плохие контакты, окисления, ржавчины и тд. Вам просадки и «пердеж» в звуке нужен? Уверен все убедительно ответили нет, поэтому делайте пожалуйста как положено если хотите качественный звук.

На проводах экономить не нужно — лучше с запасом выбрать сечение, но и с тем ориентиром чтобы не возникло проблем «засунуть» 🙂 этот провод в клемму увесилителя 🙂 пардон, усилителя.

3. REM/Remout — Обычно с магнитолы выходит провод синего цвета, на нем при включении магнитофона присутствует напряжение +12В самое обычное из борт сети авто только через маломощный электронный ключ в самой магнитоле, поэтому нагрузка маленькая навешивать на этот сигнал вентиляторы, лампочки и прочее нельзя! Ну самого главного чуть не сказал нужен это ремоут для запуска преобразователя напряжения в самом усилителе то есть когда сам усилок включается работает и соответственно загорается индикатор на усилителе обычно зеленого цвета свечения Power/On. Магнитофон выключен усилок выключен, когда мафон включился он «будит» усилитель мол «ты че спишь твою Люсю) я уже хочу музыку слушать :)» и он собственно слушается его если находится в исправном состоянии, в противном случае может загорется индикатор защиты обычно красного цвета свечения и называется как личность с именем Protect. Провод для подключения REM можно использовать любой слишком большого сечения здесь «по барабану» потому что токи мизерные милиамперчики 🙂

Ну вот все что Вам нужно чтобы подключить усилок по питанию, если хотите проверить усилитель дома или без автомагнитолы сделайте короткую перемычку между плюсом и REM можно кнопочку временно поставить таким образом Вы сможете включить усилитель и можно подать звук хоть с сотки и проверить/послушать.

Для полного счастья одного питания ему не достаточно) еще он требует подать звук с линейных выходов магнитолы и подключить акустику она же колонки или сабвуфер — для последних предпочтительнее все же одно канальный усилитель моноблок, но можно и с 4-х канальником главное без фанатизма.

Подключение усилителя к магнитоле с помощью RCA кабелей. 4 кабеля подключите в магнитолу и оставшиеся 4 кабеля с другой стороны подключите к усилителю главное не перепутайте лево/право и фронт/тыл ничего сложного нет просто требуется определенная внимательность от Вас либо потом как соедините проверяйте органами управления в самой магнитоле покрутите ручки баланса и фронт/тыл. Где накосячили поменяйте местами ну лучше сразу нормально сделать чем потом разбираться почему все работает не так как надо)

В качестве наглядного примера в этой статье буду использовать 4-х канальный усилитель MAGNAT BULL POWER и BOSHMAN

Подключаем линейные выхода на рисунке подробностей маловато, потому как сложновастенько)) именно все обозначить и там и там Вам нужно смотреть непосредственно надписи на кабеле или головном устройстве магнитолы и один в один подключить к усилителю в точности одноименные сигналы к своим разъемам. Фронтальная пара левый/правый и тыловая пара левый/правый. Здесь нужно покупать именно кабель предназначенный для 4-х канального автоусилителя, для двух канального соответственно он будет меньше в плане каналов — обычно такой используют для подключения сабвуферов типа бас-бочки. На картинке ниже правильно будет назначить 1 и 2 канал на фронт, а 3 и 4 на тыл как видите нет ничего сложного) Есть вопросы пишите в комментариях в конце статьи)

Разновидностей схем подключения нагрузки к усилителю существует несколько, самые распространенные ниже:

1. Выход подключается только на 4 колонки, две на фронт, две на тыл.

2. Выход подключается на 2 колонки работающих на фронт, сабвуфер соединен на оставшихся двух каналах по мостовой схеме. Самая популярная схема использования 4-х канального усилителя.

3. Выход подключен двумя мостами на два сабвуфера/головы, заметьте очень тяжелый режим работы для усилителя использовать сопротивление нагрузки менее 4 Ом запрещено! или усь в ремонт и потом совсем не факт что экономически будет целесообразно его ремонтировать проще новый купить, но новый не значит что лучше обычно в этом деле все наоборот — берегите технику особенно оригинальную!

Подключаем усилитель по схеме ниже для использования только на 4 акустические системы/колонки важно соблюдать полярность на колонках + и и при подключении и контролировать это же самое соответствие на усилителе то есть один в один плюс к плюсу минус к минусу, если перепутаете в салоне вашего авто «собьется» фазировка и те динамические головки что неправильно подключены будут двигаться в противоположном направлении в разнобой, то есть одни вперед другие назад, а должны как «солдаты в строю нога в ногу»))

Соединяем по схеме ниже если Вы желаете использовать 4-х канальный усилитель и на колонки и на сабвуфер. Самая популярная схема эксплуатации и очень часто в мостовом режиме используют не соответствующую нагрузку и как следствие выход из строя усилителя, не хотите изнасиловать свой усилитель не цепляйте к нему мостом саб сопротивлением меньше 4Ом, рекомендую нагрузку использовать на 8Ом. Будет «по тише» в какой-то степени в громкости, зато значительный выигрыш в качестве при меньших искажениях потому как усилку будет легче справляться с нагрузкой.

Ну и самая жесть 🙂 горяченькое так сказать по схеме ниже подключайте если желаете использовать усилитель на две «головы» сабвуфера в одном корпусе или же два абсолютно разных сабвуфера но не ниже 4Ом обязательно при мостовом включении!!! Да, есть усилители которые работают мостом в 2 Ома но их настолько много 🙂 что можно пересчитать по пальцам рук и уж точно не выпущенные в Китае.

— Кстати многие из Вас наверное слышали о сабвуферах с двумя звуковыми катушками, да есть такие 🙂 то есть это физически один сабвуфер (одна голова) но в нем (-й) внутри 2-е звуковые катушки и соответственно 4 клеммы для подключения к усилителю обычно  две красных «+» и две черных «-» если Вы обладатель такого сабвуфера, а денег на мощный моноблок нету 🙂 соединяя по схеме ниже: следует иметь ввиду что для усилителя это будет крайне тяжелый режим работы и обязательное условие чтобы сопротивление одной звуковой катушки соответствовало не менее 4 Ом. Есть такие же примерно по внешнему виду сабвуферы, но у них другая коммутация подключения то есть перемычками или предохранителями переключается сопротивление 2 Ом или 8 Ом и выходит всего два провода как в обычном динамике — в таком случае единственный выход эксплуатации такого сабвуфера в случае работы в 2 Ом (2-е катушки каждая по 4 Ом соединены параллельно) предпочтительнее использовать мощный моноблок, в случае работы сабвуфера в 8 Ом (2-е катушки каждая по 4 Ом соединены последовательно) можно подключить его по мостовой схеме к любому автоусилителю, естественно не доводя до искажений (клиппа) во избежании выхода из строя аппаратуры.

— В случае когда в сабвуфере в наличии 4 клеммы для подключения, одну звуковую катушку подключайте мостом к фронтальному каналу, другую мостом к тыловому каналу, только обязательно с соблюдением полярности подключения «+» от динамика подключайте к «+» усилителя одного из каналов, а «-» динамика подключайте к «-» усилителя другого канала. Такая схема включения позволит увеличить мощность до 8 раз!!! Не перепутайте полярность подключения обмоток динамиков!

— Другой пример, если Вы будете использовать два отдельных сабвуфера в каждом на борту установлен один динамик с одной звуковой катушкой и перепутываете провода во время подключения — получите такую картину один саб двигается вперед другой назад, ничего ни в сабвуфере ни в усилителе не сгорит, но это отразится на качестве «музыкальной картины» в целом — поэтому будьте внимательны ведь нужно по сути всего один раз уделить внимание, правильно все подключить и больше не заморачиваться по этому вопросу.

Ну вот собственно и все по подключению 4-х канального автомобильного усилителя, надеюсь разложил по «полочкам», теперь все должно быть просто и понятно.

С Уважением Иван, Avtousilok.kz Желаю всем и каждому правильных инсталяций 4-х канальных усилителей.

Спасибо за просмотр)

Рабочая схема подключения усилителя к магнитоле. Пошаговое подключение усилителя к магнитоле своими руками Схема подключения усилителя супра

Как подключить сабвуфер к 4 канальному усилителю

Как подключить сабвуфер к 4 канальному усилителю так, чтобы мощность от этого не пострадала? Что надо сделать, чтобы схема подключения сабвуфера к 4 канальному усилителю была полностью и грамотно осуществлена?
Все эти вопросы требуют ответов, которые мы и попытаемся привести в статье.

Для чего нужен усилитель

Аудиосистема, как известно, уже давно интересует водителя. Если раньше больше уделялось внимания ходовой части или технической исправности транспортного средства, то сегодня, напротив, комфорту.
И автозвук в этом плане занимает одну из лидирующих позиций. Чтобы аудиосистема заиграла на всю мощь, в последнее время стали – отдельный динамик, воспроизводящий низкие частоты.
Подключение его проходит через усилитель. На сегодняшний день известны три типа усилителей, устанавливаемых в автомобиль.

Примечание. Усилитель устанавливается в автомобиль для того чтобы водитель и его пассажиры могли сполна наслаждаться звучанием музыки или просмотром какого-нибудь фильма, ролика. По этой причине, грамотно подобранный и смонтированный усилитель, приносит большую пользу.

Из вышеперечисленных видов усилителя, 4-х канальный считается самым популярным, ведь он может быть использован, как для 4-х, так и для 2-х динамиков, а также сабвуфера. Кроме того, 4-х канальный усилитель может использоваться и для подключения 2-х сабвуферов.

Примечание. Самыми лучшими и распространенными производителями качественных 4-х канальных усилителей считаются модели брендов Альпин, Блаупункт, Магнат и др.

Усилитель 4-х канальный может быть и еще двух классов:

  • АВ усилитель(см.), то есть аналоговый, с высоким качеством усиления, но низким КПД и небольшой мощностью;
  • D усилитель цифровой, уже с высоким КПД и большой мощностью, но низким качеством.

Группы разъемов

На 4-х канальном усилителе имеется не один, а несколько групп выходов.
Рассмотрим их подробнее:

  • Разъемы силовые или выходы для источников питания.
  • Выходы на 12 В, на которые идет питание от АКБ. Во время подключения к этим контактам провода, рекомендуется ставить еще и предохранитель на отдаленном расстоянии от батареи.
  • Выход REM, куда подключается управляющий кабель от головного устройства.
  • Выход 1,3 GND или попросту заземление. Предназначен для подключения к массе машины.
  • Входы для динамиков и сабвуферов, с контактами плюс/минус.
  • Выходы lineinput и output линейный для RCA или попросту провода тюльпана.

Инструкции для настройки усилителя 4-х канального

Как правило, надо знать три типа настройки усилителя. Все они приведены ниже.

Настройка усилителя для четырех динамиков, но без сабвуфера

Итак:

  • Отключается фильтр/кроссовер усилителя, а весь диапазон частот воспроизводят лишь динамики.
  • Ставим в положение Флат переключатель Кроссовер Селектор.
  • Левел ставится в положение 8V.
  • На 0dB выставляется Басс Буст.
  • Теперь на автомагнитоле надо будет увеличить громкость,но не более чем на 90%.
  • Эквалайзер, если он не настроен, выставляем на положение 0 по стилям музыки.
  • Подключаем усилитель и медленно поворачиваем Левел по часовой стрелке до конца.

Настройка усилителя под сабвуфер и динамики

Итак:

  • Кроссовер Селектор Фронт на усилителе выставляется в положение HP.
  • Фи Пасс ставим на значение 60Hz-80Hz.
  • Кроссовер Селектор Реар устанавливаем на LP.
  • Лав Пасс настраивается в диапазоне частот 65Hz-85Hz.
  • Левел выставляется на 0.
  • Басс Буст тоже на 0dB.
  • Как и при вышеописанной настройке Левел вращаем до конца, но с подстраиванием чувствительности.

Настройка под локанальное усиление

Итак:

  • Кроссовер Селектор ставится в положение Флат.
  • Включаем HP для пищалок.
  • Поворачиваем в положение 250Hz регулятор Hi PASS.
  • Настраиваем усилитель вращалкой Левел.

Примечание. Если автомагнитола в автомобиле новой версии, настройка усилителя может и не понадобиться. В таких магнитолах уже выставлены автоматические настройки Басс Буст. Если этот так, то нужно будет просто настроить вращалку Левел.

Схема подключения пассивного сабвуфера к усилителю на 4 канала

Чтобы подключить данный тип динамика к 4-х канальному усилителю, придется использовать стандартную схему.

Итак:

  • Сначала сабвуфер и остальные динамики подключаются к усилителю.
  • Потом усилитель соединяется с автомагнитолой.
  • Получив сигнал непосредственно от автомагнитолы, усилитель распределяет его. Часть сигнала посылается на саб, часть – на высокочастотники.

Примечание. Часто сабвуфер ставится в багажнике автомобиля. В виду этого приходится протягивать туда кабели через весь салон. В данном случае подразумевается путь от АКБ до багажника, и надо рассчитать столько кабеля.

  • Проводя кабели, надо следить за тем, чтобы плюсовой провод был чем-нибудь обязательно защищен, например, гофрой. В основном, подразумевается защита той части, которая находится в моторном отсеке, как можно ближе к АКБ.

Особенности подключения сабвуфера к усилителю

Итак:

  • Силовой кабель надо подключить к усилителю, прежде подготовив технологическое отверстие. Часто это самое отверстие уже бывает в автомобилях. Оно либо закрыто резиновой заглушкой, либо, как в отечественных авто, остается открытым.
    Если отверстие найти не удалось, то можно и самому его сделать при помощи нужного сверла и дрели. Рекомендуется вставить резиновую втулку в отверстие, чтобы провод в этом месте не перетирался.
  • Проводку нужно проложить в моторном отсеке, найдя жгут штатных проводов. Следует вывести необходимый провод в салон.
  • Усилитель будет находиться в багажнике автомобиля.
  • К усилителю обязательно подключаются 2 провода: плюс и минус.
  • После этого, как только усилитель получает питание от АКБ, проводим кабель к головному устройству (автомагнитоле). Используются в качестве кабеля стандартные тюльпаны и специальный провод – тонкий и одножильный, отвечающий за управление питанием усилителя (во многих случаях синий провод).
  • Тюльпаны и провод подключаем к задней части автомагнитолы, которую надо заранее снять.
  • Кабель протягиваем через салон и подключаем RCA коннекторы к усилителю.
  • Теперь остается только подключить сабвуфер. Усилитель 4-х канальный и поэтому можно подключать низкочастотник в зависимости от того, какая используется.

Инструкция, приведенная выше, поможет в разы больше, если вдобавок посмотреть видео обзор и фото – материалы. Если провернуть всю эту операцию своими руками, удастся неплохо сэкономить на расходах, ведь цена такой услуги в СТО очень высока.

Приветствую:)

Продолжаем изучение самых простейших основ автозвука, а именно в этой статье я Вам расскажу как подключить 4-х канальный автомобильный усилитель в машине самостоятельно, вместе с магнитолой, питанием от аккумулятора, в виде нагрузки у нас будут колонки или же сабвуферы или то и другое). Материал ориентирован на новичков как собственно и весь раздел «База знаний», поэтому будут наглядные картинки с подробными комментариями, слишком подробно изучать термины мы не будем Вы уже в курсе из прошлых моих статей в разделе «База знаний». Я что хочу сказать что если Вы раньше никогда не подключали автоусилитель или же боялись что-то «спалить» после прочтения данного материала Вы сами все сможете сделать касаемо подключения 4-х канального усилителя — это я Вам гарантирую! Ну все поехали:)

Питание усилителя. Уже много раз говорилось про этот момент используйте провода хорошего сечения здесь действует правило чем больше тем лучше! Хуже от толстых проводов не будет ни как, главное чтобы не возникло проблем с их прокладкой и монтажом в самой машине при подключении к усилителю, в смысле к клеммам. Ну вот допустим усилитель у Вас уже есть и на одной из боковых сторон усилителя Вы видите следующее:

1. +B или В+ или просто + Это клемма усилителя для подключения силового кабеля к плюсовой шине аккумулятора, НО не напрямую а через внешний предохранитель который следует использовать чуть больше номинала суммы всех предохранителей в конкретно в Вашем усилителе, т.е например у Вас 4-х канальник и в нем установлено 2х20А предохранителя соответственно общая сумма = 40А, внешний предохранитель можно использовать на 45-50А, НЕ БОЛЕЕ!!! к примеру на 100-150А «тупо» брать не нужно для 4-х канального автоусилителя.

2. GND — Это клемма подключения массы или же более правильно минуса от аккумулятора причем рекомендую тянуть этот провод именно от самого аккумулятора, а не в любом месте кузова машины — кузов всем известно тоже гниет, присутствуют плохие контакты, окисления, ржавчины и тд. Вам просадки и «пердеж» в звуке нужен? Уверен все убедительно ответили нет, поэтому делайте пожалуйста как положено если хотите качественный звук. На проводах экономить не нужно — лучше с запасом выбрать сечение, но и с тем ориентиром чтобы не возникло проблем «засунуть» 🙂 этот провод в клемму увесилителя:) пардон, усилителя.

3. REM/Remout — Обычно с магнитолы выходит провод синего цвета, на нем при включении магнитофона присутствует напряжение +12В самое обычное из борт сети авто только через маломощный электронный ключ в самой магнитоле, поэтому нагрузка маленькая навешивать на этот сигнал вентиляторы, лампочки и прочее нельзя! Ну самого главного чуть не сказал нужен это ремоут для запуска преобразователя напряжения в самом усилителе то есть когда сам усилок включается работает и соответственно загорается индикатор на усилителе обычно зеленого цвета свечения Power/On. Магнитофон выключен усилок выключен, когда мафон включился он «будит» усилитель мол «ты че спишь твою Люсю) я уже хочу музыку слушать:)» и он собственно слушается его если находится в исправном состоянии, в противном случае может загорется индикатор защиты обычно красного цвета свечения и называется как личность с именем Protect. Провод для подключения REM можно использовать любой слишком большого сечения здесь «по барабану» потому что токи мизерные милиамперчики:)

Ну вот все что Вам нужно чтобы подключить усилок по питанию, если хотите проверить усилитель дома или без автомагнитолы сделайте короткую перемычку между плюсом и REM можно кнопочку временно поставить таким образом Вы сможете включить усилитель и можно подать звук хоть с сотки и проверить/послушать.

Для полного счастья одного питания ему не достаточно) еще он требует подать звук с линейных выходов магнитолы и подключить акустику она же колонки или сабвуфер — для последних предпочтительнее все же одно канальный усилитель моноблок, но можно и с 4-х канальником главное без фанатизма.

Подключение усилителя к магнитоле с помощью RCA кабелей. 4 кабеля подключите в магнитолу и оставшиеся 4 кабеля с другой стороны подключите к усилителю главное не перепутайте лево/право и фронт/тыл ничего сложного нет просто требуется определенная внимательность от Вас либо потом как соедините проверяйте органами управления в самой магнитоле покрутите ручки баланса и фронт/тыл. Где накосячили поменяйте местами ну лучше сразу нормально сделать чем потом разбираться почему все работает не так как надо)

В качестве наглядного примера в этой статье буду использовать 4-х канальный усилитель MAGNAT BULL POWER и BOSHMAN

Подключаем линейные выхода на рисунке подробностей маловато, потому как сложновастенько)) именно все обозначить и там и там Вам нужно смотреть непосредственно надписи на кабеле или головном устройстве магнитолы и один в один подключить к усилителю в точности одноименные сигналы к своим разъемам. Фронтальная пара левый/правый и тыловая пара левый/правый. Здесь нужно покупать именно кабель предназначенный для 4-х канального автоусилителя, для двух канального соответственно он будет меньше в плане каналов — обычно такой используют для подключения сабвуферов типа бас-бочки. На картинке ниже правильно будет назначить 1 и 2 канал на фронт, а 3 и 4 на тыл как видите нет ничего сложного) Есть вопросы пишите в комментариях в конце статьи)

Разновидностей схем подключения нагрузки к усилителю существует несколько, самые распространенные ниже:

1. Выход подключается только на 4 колонки, две на фронт, две на тыл.

2. Выход подключается на 2 колонки работающих на фронт, сабвуфер соединен на оставшихся двух каналах по мостовой схеме. Самая популярная схема использования 4-х канального усилителя.

3. Выход подключен двумя мостами на два сабвуфера/головы, заметьте очень тяжелый режим работы для усилителя использовать сопротивление нагрузки менее 4 Ом запрещено! или усь в ремонт и потом совсем не факт что экономически будет целесообразно его ремонтировать проще новый купить, но новый не значит что лучше обычно в этом деле все наоборот — берегите технику особенно оригинальную!

Подключаем усилитель по схеме ниже для использования только на 4 акустические системы/колонки важно соблюдать полярность на колонках + и и при подключении и контролировать это же самое соответствие на усилителе то есть один в один плюс к плюсу минус к минусу, если перепутаете в салоне вашего авто «собьется» фазировка и те динамические головки что неправильно подключены будут двигаться в противоположном направлении в разнобой, то есть одни вперед другие назад, а должны как «солдаты в строю нога в ногу»))

Соединяем по схеме ниже если Вы желаете использовать 4-х канальный усилитель и на колонки и на сабвуфер. Самая популярная схема эксплуатации и очень часто в мостовом режиме используют не соответствующую нагрузку и как следствие выход из строя усилителя, не хотите изнасиловать свой усилитель не цепляйте к нему мостом саб сопротивлением меньше 4Ом, рекомендую нагрузку использовать на 8Ом. Будет «по тише» в какой-то степени в громкости, зато значительный выигрыш в качестве при меньших искажениях потому как усилку будет легче справляться с нагрузкой.

Ну и самая жесть:) горяченькое так сказать по схеме ниже подключайте если желаете использовать усилитель на две «головы» сабвуфера в одном корпусе или же два абсолютно разных сабвуфера но не ниже 4Ом обязательно при мостовом включении!!! Да, есть усилители которые работают мостом в 2 Ома но их настолько много:) что можно пересчитать по пальцам рук и уж точно не выпущенные в Китае.

Кстати многие из Вас наверное слышали о сабвуферах с двумя звуковыми катушками , да есть такие:) то есть это физически один сабвуфер (одна голова) но в нем (-й) внутри 2-е звуковые катушки и соответственно 4 клеммы для подключения к усилителю обычно две красных «+» и две черных «-» если Вы обладатель такого сабвуфера, а денег на мощный моноблок нету:) соединяя по схеме ниже: следует иметь ввиду что для усилителя это будет крайне тяжелый режим работы и обязательное условие чтобы сопротивление одной звуковой катушки соответствовало не менее 4 Ом. Есть такие же примерно по внешнему виду сабвуферы, но у них другая коммутация подключения то есть перемычками или предохранителями переключается сопротивление 2 Ом или 8 Ом и выходит всего два провода как в обычном динамике — в таком случае единственный выход эксплуатации такого сабвуфера в случае работы в 2 Ом (2-е катушки каждая по 4 Ом соединены параллельно) предпочтительнее использовать мощный моноблок, в случае работы сабвуфера в 8 Ом (2-е катушки каждая по 4 Ом соединены последовательно) можно подключить его по мостовой схеме к любому автоусилителю, естественно не доводя до искажений (клиппа) во избежании выхода из строя аппаратуры.

В случае когда в сабвуфере в наличии 4 клеммы для подключения, одну звуковую катушку подключайте мостом к фронтальному каналу, другую мостом к тыловому каналу, только обязательно с соблюдением полярности подключения «+» от динамика подключайте к «+» усилителя одного из каналов, а «-» динамика подключайте к «-» усилителя другого канала. Такая схема включения позволит увеличить мощность до 8 раз!!! Не перепутайте полярность подключения обмоток динамиков!

Другой пример, если Вы будете использовать два отдельных сабвуфера в каждом на борту установлен один динамик с одной звуковой катушкой и перепутываете провода во время подключения — получите такую картину один саб двигается вперед другой назад, ничего ни в сабвуфере ни в усилителе не сгорит, но это отразится на качестве «музыкальной картины» в целом — поэтому будьте внимательны ведь нужно по сути всего один раз уделить внимание, правильно все подключить и больше не заморачиваться по этому вопросу.

Ну вот собственно и все по подключению 4-х канального автомобильного усилителя, надеюсь разложил по «полочкам», теперь все должно быть просто и понятно.

С Уважением Иван, сайт Желаю всем и каждому правильных инсталяций 4-х канальных усилителей.

Спасибо за просмотр)

Некоторых автомобилистов не устраивает качество звучания штатной системы мультимедиа. В этом случае необязательно менять в машине динамики или аудиосистему. Ситуацию можно улучшить путём установки усилителя мощности. Подобрав устройство под свои запросы, останется установить его и правильно подключить к магнитоле, следуя пошаговым действиям.

Зачем необходим усилитель к магнитоле в машине

Установка усилителя в дополнение к магнитоле не только повысит общую мощность звукового сигнала, но и улучшит качество звучания. Плюс ко всему к усилителю можно подключить сабвуфер. Использование устройства усиления позволяет выполнить оптимальную настройку звучания автомобильной аудиосистемы. Выполнив подключение усилителя через кроссовер, звук воспринимается лучше во всём диапазоне частот. Важно понимать, что напряжение бортовой сети автомобиля не всегда соответствует 14,4В, которое необходимо для обеспечения максимальной мощности усилителя. В особенности такая ситуация проявляется при использовании сабвуфера: выходное напряжение усилителя при более низком напряжении питания не может раскачать мощную нагрузку в виде НЧ (низкочастотных) динамических головок.

Обозначенная проблема решается путём установки электролитических конденсаторов большой ёмкости (1Ф). Этот элемент накапливает необходимый разряд и при пиковой нагрузке не позволяет «проседать» басам, т. е. сигнал получается сочным, чётким, без каких-либо искажений. Для того чтобы можно было подключить сабвуфер к усилителю, в устройствах есть специальный выход для саба. Чтобы улучшить качество звука, необязательно производить замену головного устройства и колонок. В этом случае понадобится просто установить четырехканальный усилитель, который наделен компактными размерами и имеет довольно высокие показатели выходной мощности. Если серьёзно подойти к переоборудованию звуковой части автомобиля, то подключить усилитель не составит особого труда.

Стоит отметить, что многие автомобили оснащаются штатными аудиосистемами с динамиками посредственного качества. Для того чтобы добиться действительно высокого качества звука, нужно задуматься не только над приобретением усилителя, но и над заменой штатных динамических головок. У каждого автовладельца есть возможность выбора места расположения колонок, а также дополнительных компонентов. Многих вполне устраивает установка в передней части салона динамиков с пищалками и твиттерами. Для монтажа подобной системы понадобится четырёхканальный усилитель мощности.

Как работает усилитель

Чтобы понять это, необязательно вникать в его электрическую схему и выяснять, из каких элементов он собран. Достаточно будет рассмотреть, что происходит с сигналом при его поступлении на усилитель от магнитолы. Принято считать, что сигнал на усиливающее устройство подаётся малой амплитуды, после чего увеличивается до определённого значения. Такое рассуждение верно, но только частично, поскольку усилителем создаётся новый сигнал, являющийся копией входного.

На устройство усиления сигнал подаётся от штатной магнитолы, увеличивается до уровня, обеспечивающего нормальную работу динамиков. В результате входной и выходной сигналы различаются только по мощностным характеристикам. Независимо от усилителя, конструкция будет иметь три основных узла:

  1. Входную схему.
  2. Блок питания (БП).
  3. Выходной каскад.

Каждый источник звука имеет определённый уровень выходного напряжения. Например, одна магнитола выдаёт сигнал на линейном выходе напряжением в 1В, другая в 3В. В этом случае усилитель должен обработать сигналы с разным уровнем. Один сигнал, как правило, обрабатывается штатными устройствами и некоторыми моделями усилителей. Однако большая часть устройств способна обработать два входных сигнала. Если они имеют высокий уровень, то подаются непосредственно на нагрузку, при низком, сперва проходят через усиливающее устройство.

Важно знать, что чувствительность входного узла должна соответствовать уровню сигнала, который подаётся с магнитолы. В устройстве усиления происходит регулировка входной чувствительности, что определяет коэффициент усиления. При слишком большой входной чувствительности, сигнал на выходе может быть искажённым. В этом случае его контролируют по регулятору громкости на магнитоле. Для лучшего понимания, можно сказать и так: чувствительность регулируется для того, чтобы исключить несоответствие уровней выходных сигналов в автомобильной аудиосистеме. О правильной регулировке чувствительности можно судить по отсутствию искажений в динамических головках.

Такой узел, как блок питания, предназначен для того, чтобы преобразовывать напряжение от АКБ в более высокое. Необходимость в таком напряжении возникает в результате недостаточного питания от бортовой сети для раскачки динамиков. Одной из функций автомобильного усилителя является повышение и контроль питающего напряжения. Для этого в блоке питания используется трансформатор. Поскольку звуковой сигнал является переменным, то для работы нагрузки (динамиков) потребуется два напряжения: положительное и отрицательное. Для их реализации с трансформатора снимаются два напряжения с противоположной полярностью. Скомбинировав эти колебания можно получить переменный сигнал.

Если БП выдаёт +25В, то он также должен выдавать -25В, что необходимо для питания усиливающего устройства. В приведённом примере разница напряжений составляет 50В. Рассчитав мощность по формуле P=U²/R, где P — мощность усилителя, U — напряжение, R — сопротивление нагрузки, при напряжении питания 50В и колонках 4 Ом, получим мощность в 625 Вт. Чем больше разница напряжения питания БП, тем с усилителя можно снять большую мощность.

Выходной каскад обеспечивает непосредственно усиление входного сигнала, который после подаётся на динамические головки. Основной элемент выходного узла — транзисторы большой мощности, которые работают в режиме ключа, обеспечивая подачу повышенного напряжения с БП на выход устройства усиления. Реализуется это путём преобразования напряжения с блока питания в необходимую форму сигнала. Управление транзисторами осуществляется входным сигналом: напряжение с БП принимает форму аудиосигнала, т. е. транзисторы включаются или отключаются в зависимости от сигнала на входе.

Виды усилителей

Прежде чем собраться за покупкой усилителя, нужно выяснить, какими бывают эти устройства. Сегодня предлагается большой выбор рассматриваемого оборудование, но основное их различие — это количество каналов. Существуют усилители от одного до шести каналов. Кроме этого, устройства классифицируют по способу усиления сигнала: аналоговый (AB) и цифровой (D). Цифровые устройства способны выдавать высокую мощность при относительно низком качестве сигнала. Аналоговые, напротив, характеризуются невысокой мощностью при высоком качестве.

Характеристики усилителей в зависимости от количества каналов:

  1. Одноканальные. Применяются в основном для сабвуферов. Такой тип усилителей рассчитан на номинальную нагрузку до 2 Ом. При большей нагрузке рекомендуется использовать усилитель на два канала. Положительной особенностью таких устройств является удобство эксплуатации. Поскольку автомагнитолы не имеют уровня громкости низких частот, одноканальные усилители оснащены специальным регулятором звука, с помощью которого можно настроить аудиосистему под себя.
  2. Двухканальные. Предназначены для подключения двух динамических головок с большим значением мощности, чем для одноканального усилителя. В качестве нагрузки также может использоваться один динамик большой мощности.
  3. Трёхканальные хоть и редко, но можно встретить. Их заменили четырехканальные устройства.
  4. Четырехканальные усилители являются наиболее популярными. Их можно задействовать для четырёх динамиков либо использовать в двухканальном режиме и ещё подключить сабвуфер. Есть возможность подключить два динамика и два сабвуфера.
  5. Пятиканальные позволяют подключить четыре динамика и один сабвуфер.
  6. Шестиканальный для автомобильной аудиосистемы используется редко, поскольку в основном задействуются четыре динамика и один сабвуфер. К тому же такой усилитель способен быстро разрядить АКБ.

Как выбрать усилитель

Ознакомившись с видами усилителей, можно будет определиться, какое устройство лучше подойдёт под вашу аудиосистему. Остаётся отдать предпочтение тому или иному производителю. Если вы действительно хотите получить качественный звук, то лучше обратить внимание на следующие бренды: Infinity, Alpine, DLS, JL Audio, Audison. Кроме этого, желательно чтобы усилитель оснащался вентилятором и различными регуляторами уровней сигнала. Стоит помнить, что весомый показатель — это качество звучания, но никак не мощность. Совсем не лишней функцией будет наличие эквалайзера, который позволит выполнить настройку звука по своему вкусу. При этом нужно понимать, что большее количество функций приводит к удорожанию устройства.

Как установить

После того как усилитель приобретён, нужно выбрать место под его установку и выполнить правильный монтаж, с учётом возможных нюансов. Не стоит устанавливать устройство в первом понравившемся месте: скорей всего это будет далеко не лучший вариант.

Выбираем правильное место

В зависимости от места расположения усилителя будет зависеть длина соединительных проводов. Нужно учесть, что при монтаже в багажном отделении понадобятся провода для соединения магнитолы с усилителем и сабвуфером. В среднем потребуется порядка 5 м провода для системы мультимедиа и 3 м на каждую колонку, что зависит от конкретной машины. Расчёты производят заранее, поскольку укладка проводов будет производиться под обшивкой.

При выборе места важно учитывать, что усилитель выделяет много тепла, поэтому нормальная циркуляция воздуха только приветствуется. Следует избегать монтажа устройства в боковом положении или вверх ногами, также необходимо исключить препятствие воздуха, что возможно при накрывании ковриком либо вещами. Одним из вариантов места под установку может быть пространство под водительским сиденьем. В этом случае можно будет не только сэкономить на длине проводов, но и улучшить качество звука, поскольку при большей длине часть сигнала теряется.

На самом деле вариантов монтажа усилителя немало, поэтому на каждом из них хотя бы вкратце, но стоит остановиться:

  1. Передняя часть салона либо центр. Этот вариант является оптимальным (зависит от автомобиля), поскольку можно добиться хорошей связи с нагрузкой, что обеспечит расширенный уровень переходной частоты.
  2. В багажнике. Если предполагается монтаж двух усилителей, то один устанавливают спереди, второй в багажном отделении. Для соединения потребуются провода большей длины, но расположение устройства не будет занимать свободное пространство.
  3. Установка на задней полке. Вариант актуален для авто в кузове седан или купе, при этом полка должна быть прочной.
  4. Под сиденьем пассажира или водителя. К устройству будет всегда свободный доступ, что обеспечит быстрый демонтаж в случае необходимости.

Провода для монтажа

Одним из важных элементов в подключении устройства являются провода. Они необходимы для питания и межблочного соединения. Могут понадобиться также дополнительные провода. Для подачи питания провод выбирают согласно мощности усилителя. К этому показателю следует добавить ещё 30% на потери из-за низкого КПД. Если рассмотреть в качестве примера два двухканальных усилителя суммарной мощностью 200 вт, то при максимальном уровне громкости они будут потреблять 260 вт. Исходя из полученных данных, можно определиться с сечением провода, которое зависит от проходящего через него тока. Для этого обратимся к закону Ома: I=P/U, где I -ток, P — мощность, U — напряжение. Поскольку напряжение АКБ автомобиля 12В, выполнив расчёт, получим ток силой 21,6А. Рекомендуется покупать провода с запасом, обращая внимание на качество изоляции.

Предохранитель

Поскольку кабель питания проходит в непосредственной близости к кузову, обязательным элементом в схеме подключения усилителя является предохранитель, который в случае короткого замыкания исключит возгорание. В самом усилителе есть защитные элементы, поэтому предохранитель защиты силового кабеля рекомендуется устанавливать вблизи аккумулятора. Элемент выбирает в большинстве случаев номиналом 50А. Запрещается устанавливать деталь с большим значением.

Существуют разные виды предохранителей, но самые распространённые — это AGU и ANL. Первые используются любителями, поскольку имеют невысокую стоимость. Конструкция представляет собой стеклянный цилиндр, на котором выведен металлический наконечник, а внутри расположена плавкая вставка. Конструктивные особенности таких предохранителей являются их недостатком. Проблема в том, что деталь состоит из нескольких частей, которые соединяются элементом из плавкого металла. По мере эксплуатации предохранитель окисляется и попросту выходит из строя при постоянных вибрациях. Кроме этого, контакт в таком защитном элементе весьма ненадёжен. Что касается предохранителей ANL, то они избавлены от перечисленных недостатков. Выполнена деталь из цельнометаллической пластины, крепится в фиксаторе надёжно с помощью болтов. Вероятность выхода из строя, минимальна.

Межблочный кабель

Звук от магнитолы к усилителю подводится с помощью межблочного кабеля. От этого элемента напрямую зависит качество сигнала, который дойдёт от источника. Не стоит полагаться на недорогие варианты или идущие в комплекте с усилителем: прежде всего они тонкие, экранирование плохое, да и сама изоляция слабая. Качественный провод должен иметь прочную изоляцию, сплошное экранирование, хорошую центральную жилу. Сам RGA разъём также должен быть качественным. При выборе проводов можно обратить внимание на таких производителей, как Tchernov Cable и Daxx. Из инструментов для установки усилителя понадобится набор отвёрток и нож для зачистки проводов.

Как подключить своими руками

При стандартном подключении, провода питания соединяют напрямую с АКБ. Плюс соединяют с положительной клеммой аккумулятора, минус — на кузов автомобиля. Питание подводится на усилитель и подключается к соответствующим входам: плюсовой провод (красный) соединяют с гнездом усилителя, на котором обозначено напряжением питания. Минусовой (чёрный) подключают к разъёму GND. На гнёзда Remote подводится сигнальный провод от источника сигнала, т. е. от магнитолы. В некоторых схемах может использоваться конденсатор, но, как правило, его устанавливают в комплекте с мощными усилителями.

Пошаговый процесс подключения

Разобравшись со схемой подключения и подготовив все необходимые инструменты и материалы, можно приступать к самому процессу.

  1. Устанавливаем усилитель в том месте, где будет исключён перегрев, препятствие воздухообмену и намокание.
  2. Приступаем к прокладке проводов. В первую очередь необходимо проложить сигнальный и дополнительный провода, идущие от магнитолы к усилителю. Каждый автовладелец должен сам определиться, как это сделать лучше, поскольку универсальных рекомендаций нет. В любом случае придётся снимать декоративную обшивку салона, чтобы уложить провода красиво. Важно знать, что межблочный провод не должен контактировать с проводкой автомобиля, которая находится под напряжением.

  3. Протягиваем к усилителю от АКБ питающий кабель. Его удобно разместить вдоль штатной проводки. Предохранитель устанавливают возле аккумулятора на расстоянии не более 30 см.
  4. Подсоединяем сигнальный кабель: на магнитоле в разъем Line-out, к усиливающему устройству в разъем Line-in. Соединяем также кабель питания.
  5. Подключаем дополнительный кабель к разъёму Remote на усилителе и к B+Ant (синему) на источнике сигнала.
  6. Соединяем усилитель с динамиками. Если подключение производится по мостовой схеме, то один канал усилителя соединяют с «+» клеммой нагрузки, другой с «-».
  7. Устанавливаем возле усилителя конденсатор (если необходимо). Соединение с устройством усиления производят короткими проводами.
  8. Настраиваем усилитель в соответствии с рекомендациями производителя. Регулировка зависит как от усилителя, так и самой магнитолы, наличия саба в аудиосистеме.

Подключение усилителя к магнитоле без тюльпанов

Как быть в том случае, если у магнитолы нет тюльпанов, т. е. линейного выхода? Как правило, такие разъёмы отсутствуют у штатных устройств. Процесс подключения усложняется, но все же проблема решаема и для этого используется согласующий адаптер. Чтобы внедрить в магнитолу линейный выход, выполняют следующие действия:

  1. Приобретают адаптер линейного выхода. Устройство позволяет согласовать выходной сигнал с входом усилителя.
  2. Снимают магнитолу и присоединяют к ней адаптер, что позволит соединить её с усилителем. После соединения входных проводов адаптера с магнитолой, выставляют значение выходного сигнала, который должен соответствовать характеристикам усилителя.
  3. Регулировку нужно выполнить внимательно, поскольку от этого зависит, насколько качественным будет звук.
  4. Адаптер приматывают изолентой к жгуту с проводами. Чтобы избежать появления стуков корпуса устройства о другие элементы конструкции, адаптер оборачивают поролоном и закрепляют изолентой.
  5. К выходным разъёмам адаптера подключают сигнальный кабель, подсоединяют провода питания на усилитель. В соответствии с маркировкой подключают линейные провода. После включения усилителя нужно обратить внимание на звучание динамиков: каждый должен звучать в соответствии со своим каналом и расположением.
  6. Проверяют соотношение баланса: повернув ручку в правое положение — звучание должно наблюдаться только в правых динамиках, в левое — в левых. Кроме этого, необходимо проверить уровень сигнала на выходе: регулятор громкости устанавливают примерно на 70% от максимального значения, после громкость сводят к минимуму. Если при выполненных манипуляциях искажений в звуковом сигнале не наблюдалось, значит, подключение выполнено правильно.

Как подключить два и более усилителя

Как правило, два и более усилителя подключают те, кто хочет добиться высокого качества звука и повысить мощность сигнала. Однако при таком варианте возникают некоторые трудности:

  • с подключением питания;
  • с подключением RCA кабеля на несколько усилителей;
  • с дистанционным включением усилителей.

Если монтаж первого усилителя был выполнен без конденсатора, то с несколькими устройствами его всё-таки придётся установить. Схему, в соответствии с которой будет организовано питание нескольких усилителей, подбирают исходя из их мощности. Можно подключить два усилителя, задействовав один конденсатор, соединив его параллельно с АКБ. Что касается подключения RCA кабеля, то нужно исходить из требований, предъявляемых к конкретному усилителю. Например, при подключении двух усилителей воспроизводится одна и та же полоса частот. В этом случае достаточно использовать выходные разъёмы на самих устройствах, если они есть. Можно также разделить каналы по входу при помощи кроссовера.

Для дистанционного включения усилителя подаётся напряжение +12В на разъем REM устройства, питание берётся с антенны на магнитоле. Проблема при подключении нескольких усилителей состоит в том, что нагрузка на головное устройство может быть слишком большой. В лучшем случае усилители не включатся, а в худшем магнитола может выйти из строя. Ситуацию можно решить путём установки по цепи дистанционного включения, реле. Подключается элемент довольно просто: при включении головного устройства срабатывает реле, через него подаются +12 В на разъем REM усилителей.

Видео: как подключить усилитель своими руками

Установка и подключение усилителя своими руками не является трудоёмкой процедурой. Даже если вы столкнулись с этим впервые, достаточно приобрести необходимые элементы и ознакомиться с пошаговым процессом. Главное, правильно выбрать место под установку, при подключении соблюдать полярность питания, соединения делать надёжными и по окончании работ проверить схему подключения. Останется проверить работоспособность устройства.

Многие автовладельцы без технического образования не знают как подключать усилитель к автомагнитоле — для них это кажется слишком трудоемкой задачей. На самом деле, не стоит спешить обращаться в автосервис, т. к. установить автоусилитель не так уж и сложно.

Техническое обслуживание специалистами обойдется дорого, поэтому в целях экономии стоит попытаться разобраться в процедуре подключения, в чем и поможет данная статья.

Для качественной работы усилителя необходимо:

  1. Подать на него хорошее питание;
  2. Подать сигнал от магнитолы. Как правильно подключить магнитолу мы рассмотрели ;
  3. Подключить акустику или сабвуфер.

Более подробно о том, как подключить усилитель, можно ознакомиться ниже.

Хорошее питание залог успеха

Процедура подключения усилителя начинается c силовых проводов. Проводка – это важнейший элемент автомобильной аудиосистемы, от неё зависит громкость и качество звука. Для усилителей нужно стабильное питание, т. к. в противном случае мощности будет недостаточно, из-за этого звучание станет искаженным. Чтобы разобраться в том, зачем нужно обращать внимание на качество проводки и как она влияет на воспроизводимый громкоговорителем звук, необходимо узнать, что из себя представляет музыкальный сигнал.

Некоторые предполагают, что он представляет собой синус, однако, музыкальный сингал характеризуется большой разницей между обычным и пиковым значением. Если для динамиков автомобильной акустики резкие всплески сигнала не принципиальны, то в случае с усилителем ситуация совершенно иная. Если сигнал хотя бы на секунду (или даже миллисекунду) превысит допустимую мощность, то эти «аномалии» будут слышны даже для тех, кто не может похвастаться хорошим музыкальным слухом.

Если подключение автомобильного усилителя было выполнено должным образом, то сигнал будет идти по проводам в неискаженном виде. Небрежно сделанная работа или неправильно подобранное сечение проводов приведет к тому, что звук будет более зажатым, грубым и вялым. В некоторых случаях также могут отчетливо быть слышны хрипы.

Как выбрать сечение провода?

Провод – это самый обычный метал, обладающим определенным уровнем сопротивления. Чем толще провод, тем ниже сопротивление провода. Чтобы избежать искажения звука во время сильных перепадов напряжения (например, во время воспроизведения мощного баса), необходимо установить провод нужного калибра.

Стоит отметить, что сечение плюсового кабеля не должно быть больше минусового (длина при этом не имеет значения).

Усилитель принято считать довольно электроемким устройством. Для его эффективной работы необходимо качественное заземление, чтобы была возможность получать нужную энергию от АКБ.
Чтобы правильно выбрать сечение проводов необходимо сделать некоторые расчеты. Для начала посмотреть в инструкцию к усилителю (или прямо на коробку от производителя, если документации нет воспользуйтесь интернетом) и найти там значение номинальной мощности (RMS). Номинальная мощность – это мощность сигнала усилителя, которую он может выдавать на протяжении продолжительного периода времени на один канал в 4 Ома.

Если рассматривать четырехканальные усилители, то они обычно имеют мощность от 40 до 150 Вт на канал. Допустим, что усилитель, который вы приобрели, выдает мощность 80 Вт. В результате несложных математических операций выясняем, что суммарная мощность усилителя составляет 320 Вт. Т.е. как мы это посчитали? всё очень просто умножим номинальную мощность на число каналов. Если у нас двухканальный усилитель имеющий номинальную мощность (RMS) 60 Вт., то суммарная составит 120 Вт.

После того как вы посчитаете мощность желательно ещё определить длину провода от АКБ до вашего усилителя и можете смело воспользоваться таблицей для подбора нужного сечения провода. Как пользоваться таблицей? С левой стороны указана мощность вашего усилителя, справа выбираете длину провода, поднимаетесь наверх и узнаете какое сечение вам необходимо.

В таблице указаны сечения медных проводов, помните что большое количество продаваемых проводов сделаны из алюминия покрытым медью, данные провода не долговечны и имеют больше сопротивление, рекомендуем использовать тока медные провода.

Выбор предохранителя

Для того чтобы обезопасить подключение автомобильного усилителя, необходимо обеспечить защиту силовой подводки от АКБ до усилителя с помощью предохранителя. Предохранители должны быть размещены как можно ближе к аккумулятору. Важно различать предохранитель, который защищает само устройство (будет ли это усилитель или магнитола), и предохранитель, установленный на силовой провод.

Последний нужен для того, чтобы защитить именно кабель, т. к. по нему идет немалый ток.
Убедитесь, чтобы номинал предохранителей совпадал, так как если номинал предохранителя проводки будет очень большой, то в результате короткого замыкания может сгореть провод. Если номинал, наоборот, будет меньше, то предохранитель в момент пиковых нагрузок может легко сгореть и тогда не будет другого выхода, как покупать новый. В таблице ниже указано сечение провода, и необходимый номинал предохранителя.

Подключаем межблочные провода и управляющий (REM)

Чтобы проложить кабель, необходимо найти линейный выход на магнитоле. Линейный выход можно распознать по характерным «колокольчикам», что расположены на задней панели магнитолы. Количество линейных выходов отличается в разных моделях магнитол. Обычно их от одной до трёх пар. В основном они распределяются следующим образом 1 пара — можно подключить сабвуфер или 2 колонки (подписаны как SW\F) Если их 2 пары можно подключить 4 колонки или сабвуфер и 2 колонки (выхода подписаны F и SW), и когда на магнитоле 3 пары линейных проводов можно подключить 4 колонки и сабвуфер (F, R, SW) F Это Front т. е. передние колонки, R Read задние колонки, и SW Sabwoorer я думаю и так всем понятно что.

У магнитолы нет линейных выходов? Ознакомиться со статьей « ».

Для соединения потребуется межблочный провод, на котором ни в коем случае нельзя экономить. Запрещается около силовых проводов укладывать межблочный кабель, так как при работе двигателя будут слышны различного рода помехи. Протянуть провода можно как под ковриками салона, так и под потолком. Последний вариант особенно актуален для современных машин, в салоне которых создающих помехи электронных принадлежностей.

Ещё необходимо подключить управляющий провод (REM). Как правило, он идёт вместе с межблочными проводами, но бывает что его и нету, приобретите отдельно необязательно чтобы он был большого сечения 1 мм2 вполне достаточно. Это провод служит управлением для включения усилителя т. е. когда выключаете магнитолу она автоматические включает ваш усилитель или сабвуфер. Как правило этот провод на магнитоле имеет синий цвет с белой полоской, если его нет то используйте синий провод. Подключается он к усилителю к клеме под названием REM.

Схема подключения усилителя

Подключение двухканального и четырёхканального усилителя

Данный раздел мы объединили, т. к. эти усилители имеют очень похожую схему подключения, даже можно сказать проще, четырёх канальный усилитель — это два двухканальных. Подключение двухканального усилителя мы рассматривать не будем, но если вы разберётесь как подключить четырёхканальный, то с подключением двухканального у вас не возникнет проблем. Большинство автолюбителей для своих инсталляций выбирают именно этот вариант, т. к. к данному усилителю можно подключить 4 колонки, или 2 колонки и сабвуфер. Давайте рассмотрим, подключение четырёх канального усилителя используя первый и второй варианты.

Подключение 4 канального усилителя к аккумулятору рекомендуется при помощи толстого кабеля. Как выбрать правильные силовые провода и подключить межблочные это всё мы разобрали выше. Подключения усилителя, как правило, указывается в инструкции от производителя. Когда производится подключение усилителя к акустике, то он работает в режиме стерео, в данном режиме такой тип усилителя может работать под нагрузкой от 4 до 2 ом. Ниже представлена схема подключения четырёхканального усилителя к колонкам.

Теперь разберём второй вариант, когда к четырёхканальному усилителю подключаются колонки и сабвуфер. В данном случае усилитель работает в режиме моно, он берёт напряжение сразу с двух каналов, поэтому старайтесь подбирать сабвуфер имеющий сопротивление 4 ома, это сбережёт усилитель от перегрева и ухода в защиту. Подключить сабвуфер не составит проблем, как правило производитель указывает на усилителе откуда брать плюс для подключения сабвуфера, а откуда минус. Взгляните на схему как осуществляется мостовое подключение 4 канального усилителя.

Подключение моноблока (Одноканального усилителя)

Одноканальные усилители используются лишь для одной цели – подключению к сабвуферу. Примечательной характеристикой усилителей такого плана является повышенная мощность. Моноблоки также способны работать с сопротивлением ниже 4 Ом, что называется низкоомной нагрузкой. Моноблоки относят к усилителям класса D,при этом в них есть специальный фильтр для обрезки частот.

Установка одноканального усилителя не потребует много сил, так как схемы его подключения весьма простые. Всего имеется два выхода – «плюс» и «минус», и если у динамика только одна катушка, то достаточно лишь подключить его к ней. Если речь идет о подключении двух динамиков, то они могут подключаться либо параллельным, либо последовательным способом. Конечно, необязательно ограничиваться только двумя динамиками, но перед тем как подключить усилитель и сабвуфер к магнитоле, справится ли последний с большим уровнем сопротивления.

Видео как правильно подключить четырёхканальный и одноканальный усилитель

Надеемся, что эта статья помогла разобраться в том, как правильно подключить автомобильный усилитель. Оцените статью по 5 бальной шкале, если есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите нам! Оставьте свой комментарий ниже. Это поможет сделать информацию на сайте ещё более полезной.

Многие автовладельцы не довольны мощностью и качеством звучания их магнитолы. Для того, чтобы решить эти проблемы, устанавливается внешний усилитель. Внешний усилитель звука работает от напряжения 12 В, благодаря встроенному преобразователю напряжения, он повышает его с 12 до 100 В.

После установки внешнего усилителя увеличивается мощность магнитолы, максимальная громкость и качество звучания.

Как выбрать усилитель

При выборе усилителя необходимо обратить внимание на следующие детали:

  • Количество мощности для каждого канала. Это одна из основных характеристик внешнего усилителя. Она должна соответствовать мощности магнитолы и прочего оборудования.

  • Мощность каждого канала в усилителе должна быть меньше чем мощность динамика сабвуфера и тыловой акустики. Если не выполнить это условие, можно получить неприятный хрип в динамиках.
  • У усилителя и динамиков должно быть равное сопротивление нагрузке. Допустимо, если у динамиков этот показатель будет несколько выше.
  • Частотный диапазон внешнего усилителя не должен быть меньше 20 Гц – 20 КГц.
  • Если в автомобиле установлен сабвуфер, то нужен двухканальный усилитель.

Этапы установки и подключения

Чаще всего усилитель подключается при помощи проводов напрямую к аккумулятору. Внешний усилитель будет находиться в багажнике или салоне машины, а проводка проходит через отверстия моторного отсека. Провода должны быть хорошо заизолированы изолентой.

Плюсовой провод, почти всегда он бывает красного цвета, присоединяется к плюсовой клемме аккумуляторной батареи и втыкается в соответствующий разъем в усилителе. А минусовой провод, черного цвета, подключается к кузову и вставляется в разъем, обозначаемый GND (GROUND). Остальные два гнезда используются для соединения магнитолы и сигнального кабеля. Практически на всех магнитолах предусмотрены выходы для подключения усилителя и подачи на него звука.

Для четырехканального усилителя нужно использовать специальные переходники, а если в приемнике нет линейных выходов, то провод прокладывается прямо на динамики, где должны быть предусмотрены специальные входы.

Проводка от магнитолы к усилителю прокладывается в салоне автомобиля, чаще всего под обшивкой дверей. Ни в коем случае нельзя прокладывать сигнальный кабель на одной стороне с силовыми. Это приведет к помехам и потере качества звука.

При выборе места для усилителя нужно учитывать, что при работе он сильно нагревается, поэтому лучше всего устанавливать его на открытом месте, например, полке багажника. Если же усилитель устанавливается в узком пространстве, для него потребуется дополнительное охлаждение. Для этого можно использовать пару кулеров от компьютера.

Еще одним важным фактором при выборе места положения усилителя является расстояние от него до акустики. Желательно сократить его до минимума, чтобы провода были как можно короче. В таком случае вероятность появления помех во время воспроизведения музыки будет минимальна.

При правильном выборе и установке внешнего усилителя, можно значительно улучшить качество звука, воспроизводимого магнитолой, устранить помехи и увеличить мощность магнитолы.

Итоги

Для установки усилителя обязательно выбирать только качественные провода, они не должны иметь каких-либо повреждений. Обязательно соблюдать технику безопасности во время работы. Перед установкой усилителя необходимо ознакомиться руководством по его эксплуатации и инструкцией к автомагнитоле.

Схема подключения к магнитоле усилителя


Как подключить усилитель в машине — советы, схема, видио

Многие автовладельцы без технического образования не знают как подключать усилитель к автомагнитоле — для них это кажется слишком трудоемкой задачей. На самом деле, не стоит спешить обращаться в автосервис, т. к. установить автоусилитель не так уж и сложно.

Техническое обслуживание специалистами обойдется дорого, поэтому в целях экономии стоит попытаться разобраться в процедуре подключения, в чем и поможет данная статья.

Для качественной работы усилителя необходимо:

  1. Подать на него хорошее питание;
  2. Подать сигнал от магнитолы. Как правильно подключить магнитолу мы рассмотрели здесь;
  3. Подключить акустику или сабвуфер.

Более подробно о том, как подключить усилитель, можно ознакомиться ниже.

Хорошее питание залог успеха

Процедура подключения усилителя начинается c силовых проводов. Проводка – это важнейший элемент автомобильной аудиосистемы, от неё зависит громкость и качество звука. Для усилителей нужно стабильное питание, т. к. в противном случае мощности будет недостаточно, из-за этого звучание станет искаженным. Чтобы разобраться в том, зачем нужно обращать внимание на качество проводки и как она влияет на воспроизводимый громкоговорителем звук, необходимо узнать, что из себя представляет музыкальный сигнал.

Некоторые предполагают, что он представляет собой синус, однако, музыкальный сингал характеризуется большой разницей между обычным и пиковым значением. Если для динамиков автомобильной акустики резкие всплески сигнала не принципиальны, то в случае с усилителем ситуация совершенно иная. Если сигнал хотя бы на секунду (или даже миллисекунду) превысит допустимую мощность, то эти «аномалии» будут слышны даже для тех, кто не может похвастаться хорошим музыкальным слухом.

Если подключение автомобильного усилителя было выполнено должным образом, то сигнал будет идти по проводам в неискаженном виде. Небрежно сделанная работа или неправильно подобранное сечение проводов приведет к тому, что звук будет более зажатым, грубым и вялым. В некоторых случаях также могут отчетливо быть слышны хрипы.

Как выбрать сечение провода?

Провод – это самый обычный метал, обладающим определенным уровнем сопротивления. Чем толще провод, тем ниже сопротивление провода. Чтобы избежать искажения звука во время сильных перепадов напряжения (например, во время воспроизведения мощного баса), необходимо установить провод нужного калибра.

Стоит отметить, что сечение плюсового кабеля не должно быть больше минусового (длина при этом не имеет значения).

Усилитель принято считать довольно электроемким устройством. Для его эффективной работы необходимо качественное заземление, чтобы была возможность получать нужную энергию от АКБ. Чтобы правильно выбрать сечение проводов необходимо сделать некоторые расчеты. Для начала посмотреть в инструкцию к усилителю (или прямо на коробку от производителя, если документации нет воспользуйтесь интернетом) и найти там значение номинальной мощности (RMS). Номинальная мощность – это мощность сигнала усилителя, которую он может выдавать на протяжении продолжительного периода времени на один канал в 4 Ома. Если рассматривать четырехканальные усилители, то они обычно имеют мощность от 40 до 150 Вт на канал. Допустим, что усилитель, который вы приобрели, выдает мощность 80 Вт. В результате несложных математических операций выясняем, что суммарная мощность усилителя составляет 320 Вт. Т.е. как мы это посчитали? всё очень просто умножим номинальную мощность на число каналов. Если у нас двухканальный усилитель имеющий номинальную мощность (RMS) 60 Вт. , то суммарная составит 120 Вт.

После того как вы посчитаете мощность желательно ещё определить длину провода от АКБ до вашего усилителя и можете смело воспользоваться таблицей для подбора нужного сечения провода. Как пользоваться таблицей? С левой стороны указана мощность вашего усилителя, справа выбираете длину провода, поднимаетесь наверх и узнаете какое сечение вам необходимо.

В таблице указаны сечения медных проводов, помните что большое количество продаваемых проводов сделаны из алюминия покрытым медью, данные провода не долговечны и имеют больше сопротивление, рекомендуем использовать тока медные провода.

Выбор предохранителя

Для того чтобы обезопасить подключение автомобильного усилителя, необходимо обеспечить защиту силовой подводки от АКБ до усилителя с помощью предохранителя. Предохранители должны быть размещены как можно ближе к аккумулятору. Важно различать предохранитель, который защищает само устройство (будет ли это усилитель или магнитола), и предохранитель, установленный на силовой провод.

Последний нужен для того, чтобы защитить именно кабель, т. к. по нему идет немалый ток. Убедитесь, чтобы номинал предохранителей совпадал, так как если номинал предохранителя проводки будет очень большой, то в результате короткого замыкания может сгореть провод. Если номинал, наоборот, будет меньше, то предохранитель в момент пиковых нагрузок может легко сгореть и тогда не будет другого выхода, как покупать новый. В таблице ниже указано сечение провода, и необходимый номинал предохранителя.

Подключаем межблочные провода и управляющий (REM)

Чтобы проложить кабель,  необходимо найти линейный выход на магнитоле. Линейный выход можно распознать по характерным «колокольчикам», что расположены на задней панели магнитолы. Количество линейных выходов отличается в разных моделях магнитол. Обычно их от одной до трёх пар. В основном они распределяются следующим образом 1 пара — можно подключить сабвуфер или 2 колонки (подписаны как SW\F) Если их 2 пары можно подключить 4 колонки или сабвуфер и 2 колонки (выхода подписаны F и SW), и когда на магнитоле 3 пары линейных проводов можно подключить 4 колонки и сабвуфер (F, R, SW) F Это Front т.  е. передние колонки, R Read задние колонки, и SW Sabwoorer я думаю и так всем понятно что.

У магнитолы нет линейных выходов? Ознакомиться со статьей «Как подключить усилитель или сабвуфер к магнитоле без линейных выходов».

Для соединения потребуется межблочный провод, на котором ни в коем случае нельзя экономить. Запрещается около силовых проводов укладывать межблочный кабель, так как при работе двигателя будут слышны различного рода помехи. Протянуть провода можно как под ковриками салона, так и под потолком. Последний вариант особенно актуален для современных машин, в салоне которых создающих помехи электронных принадлежностей. Ещё необходимо подключить управляющий провод (REM). Как правило, он идёт вместе с межблочными проводами, но бывает что его и нету, приобретите отдельно необязательно чтобы он был большого сечения 1 мм2 вполне достаточно. Это провод служит управлением для включения усилителя т. е. когда выключаете магнитолу она автоматические включает ваш усилитель или сабвуфер. Как правило этот провод на магнитоле имеет синий цвет с белой полоской, если его нет то используйте синий провод. Подключается он к усилителю к клеме под названием REM.

Схема подключения усилителя

Подключение двухканального и четырёхканального усилителя

Данный раздел мы объединили, т. к. эти усилители имеют очень похожую схему подключения, даже можно сказать проще, четырёх канальный усилитель — это два двухканальных. Подключение двухканального усилителя мы рассматривать не будем, но если вы разберётесь как подключить четырёхканальный, то с подключением двухканального у вас не возникнет проблем. Большинство автолюбителей для своих инсталляций выбирают именно этот вариант, т. к. к данному усилителю можно подключить 4 колонки, или 2 колонки и сабвуфер. Давайте рассмотрим, подключение четырёх канального усилителя используя первый и второй варианты.

Подключение 4 канального усилителя к аккумулятору рекомендуется при помощи толстого кабеля. Как выбрать правильные силовые провода и подключить межблочные это всё мы разобрали выше. Подключения усилителя , как правило, указывается в инструкции от производителя. Когда производится подключение усилителя к акустике, то он работает в режиме стерео, в данном режиме такой тип усилителя может работать под нагрузкой от 4 до 2 ом. Ниже представлена схема подключения четырёхканального усилителя к колонкам.

Теперь разберём второй вариант, когда к четырёхканальному усилителю подключаются колонки и сабвуфер. В данном случае усилитель работает в режиме моно, он берёт напряжение сразу с двух каналов, поэтому старайтесь подбирать сабвуфер имеющий сопротивление 4 ома, это сбережёт усилитель от перегрева и ухода в защиту. Подключить сабвуфер не составит проблем, как правило производитель указывает на усилителе откуда брать плюс для подключения сабвуфера, а откуда минус. Взгляните на схему как осуществляется мостовое подключение 4 канального усилителя.

Подключение моноблока (Одноканального усилителя)

Одноканальные усилители используются лишь для одной цели – подключению к сабвуферу. Примечательной характеристикой усилителей такого плана является повышенная мощность. Моноблоки также способны работать с сопротивлением ниже 4 Ом, что называется низкоомной нагрузкой. Моноблоки относят к усилителям класса D,при этом в них есть специальный фильтр для обрезки частот.

Установка одноканального усилителя не потребует много сил, так как схемы его подключения весьма простые. Всего имеется два выхода – «плюс» и «минус», и если у динамика только одна катушка, то достаточно лишь подключить его к ней. Если речь идет о подключении двух динамиков, то они могут подключаться либо параллельным, либо последовательным способом. Конечно, необязательно ограничиваться только двумя динамиками, но перед тем как подключить усилитель и сабвуфер к магнитоле, справится ли последний с большим уровнем сопротивления.

После подключения усилителя в динамиках появились шумы? Читайте статью «как бороться с посторонними звуками из динамиков».

Видео как правильно подключить четырёхканальный и одноканальный усилитель

Надеемся, что эта статья помогла разобраться в том, как правильно подключить автомобильный усилитель. Оцените статью по 5 бальной шкале, если есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите нам! Оставьте свой комментарий ниже. Это поможет сделать информацию на сайте ещё более полезной.

Как подключить усилитель к магнитоле?

Для того чтобы повысить эффект мощности сигнала, передаваемого от магнитолы на динамики, в транспортном средстве применяется специальное устройство, которое называется усилителем. Как подключить усилитель к магнитоле своими руками? С его помощью выполнить подобные работы можно достаточно быстро и без лишних хлопот. При этом выполняется не только функция усиления звука в машине. Дополнительно оборудование подобного класса позволяет значительно улучшать показатель в области качества звучания, создавая тем самым прекрасные условия для прослушивания любимых композиций.

Именно с помощью такого устройства для усиления сигнала пользователю предоставляется возможность провести настройку звучания в салоне машины.

Принцип работы

Для понимания работы устройства не надо иметь соответствующего образования и вникать в принципиальную схему усилителя. Просто необходимо подробнее остановиться на том, как появляется сигнал, который идет от автомагнитолы непосредственно на сам усилитель. Известно, что сигнал, который поступает на данное устройство, имеет невысокую амплитуду. После того как он проходит через усилитель, то получается уже соответствующего типа уровень, который необходим для воспроизведения звука. Однако это лишь одна из сторон такого вопроса. Если говорить более точно, то усилитель формирует сигнал нового образца. При этом данный сигнал является копией того, который поступает на его вход от автомагнитолы.

Таким образом, от автомагнитолы на вход поступает сигнал в его штатном виде. Далее происходит его увеличение до показателя, который способен обеспечить функционирование динамиков на устройстве в их нормальном виде. Поэтому сигналы на входе усилителя и на его выходе имеют исключительно отличие по уровню мощности.

Также требуется отметить, что вне зависимости от того, какой из усилителей применяется для проведения данного процесса, конструкция такой системы имеет в своей основе три базовых элемента.

  1. Прежде всего, это схема входного типа.
  2. Далее следует блок, обеспечивающий питание системы.
  3. На выходе ставится специальный каскад.

Типы усилителей

В продаже имеется огромный выбор данного типа устройств. В своей основе они имеют различия по количеству каналов. Сейчас известны усилители, которые имеют от 1 до 6 каналов.

Есть и ещё одна классификация таких систем, которая определяется, исходя из способа, применяемого для проведения процедуры усиления сигнала.

  1. Применяется в некоторых устройствах аналоговый тип усиления сигнала.
  2. Наиболее часто используют элементы, которые производят усиление сначала по цифровому классу.
Pioneer DEH-X5900BT: чем удивляет новинка

Они имеют свои параметры и назначение, в зависимости от количества каналов.

  1. При одноканальном типе они используются вместе с сабвуфером. Номинальный параметр нагрузки у них составляет 2 Ом.
  2. Двухканальный тип используется при сопряжении с головками динамического класса с большим параметром по мощности.
  3. Трехканальный вид встречается редко.
  4. Четырёхканальный класс является наиболее востребованным и предполагает применение четырёх динамиков.
  5. Пятиканальный тип предполагает подсоединение кроме четырёх динамиков ещё и сабвуфера.
  6. Шестиканальный класс применятся не часто, так как не предполагается использование шести элементов, что приводит к процессу быстрой разрядки.

Подключение усилителя к магнитоле самостоятельно

Если выполнять подключение по стандартной методике, то предполагается подключать провода непосредственно с АКБ. При этом плюс надо соединить с клеммой положительного типа на аккумуляторной батарее. Минус же соединяется с кузовом транспортного средства. Само питание проходит на данный элемент системы и сопрягается с входами соответствующего класса.

Провод красного цвета, имеющий плюсовой тип, соединяют с гнездом, на котором есть маркировка напряжения для питания.

Провод тёмного цвета, соответствующий минусовому типу, к специальному разъёму ЖНД.

На гнездо типа Ремонт подключается провод от самого источника, выдающего сигнал.

При некоторых построениях схем допускается применение ещё и конденсатора. В основном его монтируют одновременно с усилителем, имеющим большой показатель мощности.

Для того чтобы произвести данный процесс требуется выполнить последовательно ряд действий.

  1. Надо произвести монтаж усилителя туда, где не будет возможности его перегрева, обеспечив нормальный обмен воздуха и исключив попадание влаги.
  2. После этого проводится процесс по прокладке проводов.
  3. Теперь протягивается от АКБ к данному усилителю кабель питания.
  4. Соединяется сигнальный кабель и провод питания системы.
  5. Подключается кабель дополнительного типа к разъёму Ремонт.
  6. Проводится соединение динамиков с усилителем.
  7. Проводится установка возле него конденсатора.
  8. Теперь выполняется настройка системы с применением рекомендаций, изложенных в инструкции.

Как подключить усилитель к колонкам: в машине, динамиков, схема, авто, настроить, правильно установить, сабвуферу, магнитоле, задние

Для дополнительного повышения мощности звука в машине можно поставить усилитель. Перед тем как подключить усилитель к колонкам, необходимо выбрать подходящую схему присоединения и подготовить требуемые детали.

Что понадобится

Перед тем как правильно подключить усилитель к колонкам, потребуется приобрести специальный набор, состоящий из следующих деталей:

  • акустический кабель, чтобы подключить динамики к усилку;
  • провода с наконечниками, подходящими под клеммы передних и тыловых колонок;
  • межблочные кабели.

Сечение проводов для подключения усилителя к колонкам должно быть не менее 2 мм, а для подсоединения питания — не менее 3 мм. Толщина плюсового провода должна быть больше, чем минусового. Для более надежного соединения усилителя с магнитолой и колонками все провода оснащаются наконечниками с отверстиями и клеммами. Номинальный ток предохранителя, обеспечивающего дополнительную защиту устройства и акустики, должен быть не менее 5 А.

Разработка и выбор схемы

Вначале необходимо определиться со схемой подключения колонок через усилитель. Она характеризуется числом каналов и количеством динамиков. Различают последовательное, параллельное и последовательно-параллельное соединения. Первый способ подойдет, если есть низкочастотные и широкополосные динамики и усилитель для авто. Это позволит сделать четырехканальную систему звука с эффективным распределением мощности колонок.

Второй метод может использоваться для подключения высокоомных громкоговорителей к устройству, рассчитанному на меньшее сопротивление нагрузки, поскольку выходная мощность звука может снизиться. Также этим способом можно подсоединить широкополосные и высокочастотные колонки в машине, если при последовательном соединении громкость одного из них становится чрезмерно низкой или высокой из-за неодинакового импеданса.

Третий способ применяется для создания более сложных конфигураций подключения нескольких громкоговорителей к двухканальному устройству, когда не удается добиться нужного качества при использовании предыдущих двух методов. Следующий этап разработки схемы подключения — это выбор способа соединения магнитолы с усилителем в зависимости от наличия необходимых выходов звука. Подключить усилитель к магнитоле можно через выходы линейные низкого уровня или акустические.

В первом случае устройства соединяются кабелем для передачи звука с вилками RCA на конце.

При использовании нестандартных разъемов потребуется переходник. Прежде чем установить на машину усилитель, необходимо проложить межблочный кабель по полу кузова или по потолку. Не следует располагать его рядом с проводкой и прочими электронными устройствами, чтобы при прослушивании музыки не проявлялись помехи, способные испортить качество звучания.

Последовательное подключение

При присоединении саба к 2х-канальному усилителю этот громкоговоритель можно подключить последовательно с левой или правой колонкой. Если используется четырехканальный усилитель в машине, то саб можно включить в разрыв левого или правого канала по любому борту или по мостовой схеме. Стоит учитывать, что положительная клемма имеет большую ширину, чем отрицательная. Это поможет не ошибиться при подключении.

Чтобы выполнить последовательное соединение, нужно подключить положительную клемму саба или передней колонки к отрицательной клемме широкополосной задней колонки. К свободным выводам получившейся конструкции подключается акустический кабель. Если полярность динамиков не промаркирована, то перед подсоединением необходимо проверить и выполнить их фазировку.

Если они будут играть противофазно, то звучание станет неестественным. Для проверки синфазности к включенным последовательно колонкам на мгновение присоединяется пальчиковая батарейка на 1,5 В.

В этот момент мембраны громкоговорителей должны двигаться в одну сторону.

В противном случае выводы одного из динамиков меняются местами.

Следует пометить провод в кабеле, который идет к отрицательному выводу акустической системы, чтобы не ошибиться при последующем подключении колонок к усилителю и не допустить замыкания на корпус. Если сопротивления динамиков различаются, то один из них будет звучать громче, а другой — тише. В этом случае необходимо подключить резистор параллельно одному из динамиков. Сопротивление легко изготовить из нескольких сотен витков тонкого провода. Подбирая их количество, можно более тонко сбалансировать громкость звука колонок и настроить его под нужные условия.

Параллельное подключения

В этом случае широкополосной динамик и твиттер или сабвуфер включаются параллельно друг другу. Поскольку ход мембраны высокочастотной колонки невелик, проверка полярности может быть затруднена. Качество звука оценивается на слух после подключения. Если указана полярность или клеммы имеют разную ширину, то выводы с одним знаком соединяются друг с другом.

Подключение может осуществляться разветвленным акустическим кабелем. Надо к одному из его концов присоединить по два отрезка провода с наконечниками к каждой жиле и скрутить их как можно более надежно. Затем полученное соединение изолируется клейкой лентой или термоусадочной трубкой.

Параллельно-последовательное подключение

При таком способе подключения можно добиться требуемого качества звука путем комбинирования громкоговорителей и их согласования с усилителем по сопротивлению.

Например, можно последовательно соединить низкочастотный и широкополосной динамики, а параллельно последнему — высокочастотный. Существуют и другие комбинации колонок, используемые вместе с двух- и четырехканальными автомобильными усилителями.

Подключение динамиков

Правильное подключение осуществляется после выбора подходящей схемы. В случае с последовательным соединением провод, который идет к положительному выводу колонки, подключается к клемме выходного сигнала усилителя с тем же знаком. Затем таким же образом подключается второй провод. Если позволяет конструкция клеммной коробки, то можно обеспечить дополнительную изоляцию провода без наконечника с помощью трубочек.

Для этого надо надеть изделие на подсоединяемый конец кабеля. После этого жила оборачивается вокруг болта и вкручивается в клемму устройства. Затем трубочка протягивается вдоль провода и надевается на вывод. Для изоляции клемм подойдет клейкая лента. Следует внимательно следить за тем, чтобы концы жил не соприкасались друг с другом или другими деталями. При необходимости лишние части отрезаются.

В заключение установки выполняется проверка работоспособности. Если после включения перегорает предохранитель, то произошло короткое замыкание вследствие ошибок при присоединении динамиков. Если звук становится неестественным или плоским, то динамики работают в противофазе из-за перепутывания полярности.

Если не слышен один из каналов, то проверяется подключение кабелей к автомагнитоле и колонкам. Перебои и искажения вызываются применением некачественной проводки с меньшей толщиной из меди или алюминия низкого качества, а также с поврежденной изоляцией. Неисправные динамики тоже могут становиться причиной некачественного звука.

Как подключить 2 усилителя к магнитоле с 2 RCA: 1, одной, в авто, машине, линейному выходу, схема, саба, сабвуфера

Подключение двух усилителей к магнитоле с 1 выходом необходимо при установке саба и 4 колонок. В этом случае обеспечивается оптимальное задействование усилков в машине. Необходимо тщательно подготовить требуемое оборудование перед тем, как подключить 2 усилителя к магнитоле с 2 RCA-выходами.

Инструкция по подключению

Необходимо правильно выбрать место установки перед тем, как подключить два усилителя к магнитоле. Они не должны располагаться вплотную друг к другу, поскольку эти устройства нагреваются во время работы. Оптимальный вариант — установка одного усилителя в авто под левое переднее сиденье, а второго — под правое.

Межблочный кабель, подключаемый от усилителя к одной магнитоле, прокладывается по полу кузова автомобиля с любой стороны или по потолку, а питательная проводка укладывается по другой стороне. Это поможет избежать помех. Подключение 2 усилителей к магнитоле с одним выходом может осуществляться с помощью разветвителей или без них, а также по мостовой схеме.

Необходимый комплект оборудования

Для подсоединения двух усилителей к магнитоле с линейными выходами потребуются:

  • соединительные кабели;
  • Y-образные разветвители для аудиосигнала с коннекторами RCA;
  • дополнительное реле дистанционного управления.

Толщина проводов питания, идущих до точки разветвления, должна быть не менее 4 мм.

Схема подключения

Перед началом работ по установке и подключению необходимо снять клеммы с автомобильного аккумулятора. Для подключения питания к усилителям надо соединить минусовые клеммы устройств с кузовом автомобиля. Точка подключения выбирается как можно ближе к устройству, чтобы сократить потери питания. Подсоединение положительного полюса осуществляется следующим образом.

Необходимо проложить провод от плюсовой клеммы аккумулятора к точкам установки усилителей. В его разрыв включается общий предохранитель номиналом не менее 35 А. Чтобы правильно разветвить плюсовой провод питания без существенных потерь тока, можно купить клемы.

При их отсутствии можно срастить кабели вручную. Для этого следует взять еще 2 отдельных провода. Каждый из них одним концом подключается к клеммам «плюс» усилков. Другие концы этих проводов скручиваются вместе с проводом, идущим от аккумулятора. Затем скрутка обжимается пассатижами и пропаивается для уменьшения сопротивления и повышения надежности. В заключение место присоединения проводов питания необходимо изолировать клейкой лентой или термоусадочной трубкой.

Для синхронного управления обоими усилителями нужно разветвить идущий оттуда провод голубого цвета с белой полосой.

Стоит учитывать, что не все магнитолы могут справляться с коммутацией двух усилителей. Если при включении такой аудиосистемы перегорает предохранитель головного устройства либо усилитель многократно включается и выключается, то надо поставить дополнительное реле. Его обмотка подключается к голубому с белой полосой проводу и массе. А контакты включаются в разрыв провода, идущего от АКБ или замка зажигания к клемме управления одного из усилков.

Следующий этап подключения — это подача сигнала от автомагнитолы. Для этого можно использовать разветвитель. Он имеет один вход и два выхода. Стоимость разветвителя невысока. Также внутри этого аксессуара есть фильтры, которые борются с помехами, и защитные предохранители.

На каждый стереоканал нужен свой разветвитель. Эти переходники ставятся как можно ближе к усилкам. После этого берется межблочный кабель и подключается к тюльпанам с выхода магнитолы и входу разветвителя. Для передачи аудиосигнала от разветвителя к усилкам берутся еще 4 кабеля с вилками RCA. Они присоединяются к гнездам в соответствии с их цветами.

Для подключения усилителей к магнитоле по мостовой схеме устройства должны быть идентичными друг другу по характеристикам. Мощность звука в этом случае станет более высокой и достаточной для раскачки сабвуфера. Чтобы соединить 2 усилителя по мостовой схеме, понадобится подать аудиосигнал с выхода магнитолы на первый из них. Вход другого устройства соединяется с массой. Выход правого канала первого усилителя соединяется с входом левого канала второго из них.

Свободные акустические выходы обоих усилителей подключаются к динамикам. Поскольку в этом случае сигнал подается только на один вход усилка, необходимо обеспечить смешивание стереосигналов с выхода магнитолы, используя соответствующий адаптер. Моноблок к ГУ с одной клеммой можно подключить коаксиальным кабелем, чтобы еще сильнее сократить уровень помех.

Стоит учитывать, что оба усилителя должны быть рассчитаны на взаимное мостовое соединение. В противном случае последствия такого применения могут быть непредсказуемыми. После установки и подключения следует подать питание, надев клеммы на автомобильный аккумулятор, и проверить работоспособность аудиосистемы и качество звучания.

Сложности и решения

Потребляемый ток аудиосистемы, состоящей из 2 усилителей, возрастает в 2 раза и более. В этом случае генератор и аккумулятор могут не справиться с такой нагрузкой. Батарея будет преждевременно разряжаться, а напряжение в бортовой сети автомобиля во время прослушивания музыки может быть ниже нормы на заведенном моторе.

На большой громкости могут проявляться искажения звука.

Чтобы справиться с этой сложностью, надо поставить более емкий аккумулятор и более мощный генератор. Емкость новой АКБ должна быть на 5…15 А*ч больше, чем у штатной, а ток отдачи генератора — на 10…30 А. Также можно поставить специальный конденсатор, который защитит от просадки напряжения питания усилителей. В момент наименьшего потребления он заряжается, а когда нагрузка увеличивается, — разряжается, поддерживая напряжение почти неизменным.

Если отсутствует звук в динамиках, подключенных к одному из усилителей, то проблема может быть связана с неправильным или ненадежным подключением питания или сигнала с автомагнитолы. Необходимо внимательно проверить все соединения. Корпуса устройств не должны соприкасаться с кузовом автомобиля, чтобы не появлялись контуры заземления, которые приведут к возникновению шумов и помех.

Как подключить два усилителя в авто. подключение второго усилка в автомобиль

Как подключить саб к магнитоле через усилитель

Для того чтобы оборудовать автомобиль качественной звуковой системой и подключить саб с усилком в машину, сначала нужно выбрать систему усиления низкой частоты. Её тип определяется требованиями к звуковоспроизведению. Автомобильные модули бывают следующих типов:

  • Одноканальные
  • Двухканальные
  • Четырехканальные
  • Пятиканальные

Блоки с одним каналом применяются только для подключения саба. Они могут работать на нагрузку до 2 Ом. Такая система проста в установке и надёжна. На автомагнитоле нет регулятора усиления низких частот, но он имеется на НЧ модуле, и всегда можно установить нужный уровень громкости. Двухканальные системы допускают подключение двух громкоговорителей или одного, но мощного динамика. Самыми популярными моделями являются системы на четыре канала. Они позволяют подключить саб и усилок к магнитоле и в больших пределах менять конфигурацию звуковой системы автомобиля. Устройство с пятью каналами позволяет подключить четыре акустических системы и НЧ колонку. Это самая неэкономичная модель и при работе на стоянке такой блок быстро посадит аккумулятор.

Подключение сабвуфера с усилителем в машину начинается с выбора места установки. От этого будет зависеть длина соединительных кабелей. Схема подключения сабвуфера в машине через усилок предполагает расчёт длины проводов заранее, так как весь монтаж будет проводиться под обшивкой. При установке модуля нужно знать, что этот электронный блок будет выделять при работе большое количество тепла, поэтому в месте установки должна быть нормальная циркуляция воздуха. При подключению саба к усилителю в автомобиле нужно избегать крепления блока на боку или в любом неправильном положении. Если НЧ блок предназначен только для сабвуфера, то лучшим место его размещения будет багажный отсек, где модуль находится рядом с сабом. В этом случае потребуется только один плюсовой провод питания и межблочный кабель от магнитолы. Подключение сабвуфера к магнитоле с усилителем фото.

Как подключить тюльпаны к усилителю для сабвуфера

Автомобильные низкочастотные системы бывают пассивные и активные. Пассивная басовая колонка представляет собой мощный низкочастотный динамик, установленный в корпусе. Такая конструкция может присоединяться к выходу системы низкой частоты или непосредственно к музыкальному центру автомобиля. Для того чтобы выделить низкочастотный диапазон и обрезать частоты не предназначенные для воспроизведения басовой колонкой пассивная система подсоединяется через LCфильтр-кроссовер.Чтобы получить качественный звук нужно знать, как подключить провода на саб.

Разъёмы RCA или «Тюльпан» часто применяются для взаимной стыковки бытовых электронных устройств. Подключение саба через тюльпаны осуществляется быстро и просто, поскольку такие коннекторы не имеют поворотных или резьбовых фиксаторов. Достаточно просто вставить штекер в соответствующее гнездо. Минусом такого соединения является невысокая надёжность. Разъёмы «Тюльпан» низкого качества часто теряют контакт из-за окисления токоведущих частей. Нередки так же случаи, когда от сильной вибрации и тряски они выходят из посадочных мест.

Хорошее питание залог успеха

Процедура подключения усилителя начинается c силовых проводов. Проводка – это важнейший элемент автомобильной аудиосистемы, от неё зависит громкость и качество звука. Для усилителей нужно стабильное питание, т. к. в противном случае мощности будет недостаточно, из-за этого звучание станет искаженным

Чтобы разобраться в том, зачем нужно обращать внимание на качество проводки и как она влияет на воспроизводимый громкоговорителем звук, необходимо узнать, что из себя представляет музыкальный сигнал

Некоторые предполагают, что он представляет собой синус, однако, музыкальный сингал характеризуется большой разницей между обычным и пиковым значением. Если для динамиков автомобильной акустики резкие всплески сигнала не принципиальны, то в случае с усилителем ситуация совершенно иная. Если сигнал хотя бы на секунду (или даже миллисекунду) превысит допустимую мощность, то эти «аномалии» будут слышны даже для тех, кто не может похвастаться хорошим музыкальным слухом.

Если подключение автомобильного усилителя было выполнено должным образом, то сигнал будет идти по проводам в неискаженном виде. Небрежно сделанная работа или неправильно подобранное сечение проводов приведет к тому, что звук будет более зажатым, грубым и вялым. В некоторых случаях также могут отчетливо быть слышны хрипы.

Как выбрать сечение провода?

Провод – это самый обычный метал, обладающим определенным уровнем сопротивления. Чем толще провод, тем ниже сопротивление провода. Чтобы избежать искажения звука во время сильных перепадов напряжения (например, во время воспроизведения мощного баса), необходимо установить провод нужного калибра.

Если рассматривать четырехканальные усилители, то они обычно имеют мощность от 40 до 150 Вт на канал. Допустим, что усилитель, который вы приобрели, выдает мощность 80 Вт. В результате несложных математических операций выясняем, что суммарная мощность усилителя составляет 320 Вт. Т.е. как мы это посчитали? всё очень просто умножим номинальную мощность на число каналов. Если у нас двухканальный усилитель имеющий номинальную мощность (RMS) 60 Вт., то суммарная составит 120 Вт.

После того как вы посчитаете мощность желательно ещё определить длину провода от АКБ до вашего усилителя и можете смело воспользоваться таблицей для подбора нужного сечения провода. Как пользоваться таблицей? С левой стороны указана мощность вашего усилителя, справа выбираете длину провода, поднимаетесь наверх и узнаете какое сечение вам необходимо.

В таблице указаны сечения медных проводов, помните что большое количество продаваемых проводов сделаны из алюминия покрытым медью, данные провода не долговечны и имеют больше сопротивление, рекомендуем использовать тока медные провода.

Выбор предохранителя

Для того чтобы обезопасить подключение автомобильного усилителя, необходимо обеспечить защиту силовой подводки от АКБ до усилителя с помощью предохранителя. Предохранители должны быть размещены как можно ближе к аккумулятору

Важно различать предохранитель, который защищает само устройство (будет ли это усилитель или магнитола), и предохранитель, установленный на силовой провод

Последний нужен для того, чтобы защитить именно кабель, т. к. по нему идет немалый ток. Убедитесь, чтобы номинал предохранителей совпадал, так как если номинал предохранителя проводки будет очень большой, то в результате короткого замыкания может сгореть провод. Если номинал, наоборот, будет меньше, то предохранитель в момент пиковых нагрузок может легко сгореть и тогда не будет другого выхода, как покупать новый. В таблице ниже указано сечение провода, и необходимый номинал предохранителя.

Инструкции по настройке

Настройка усилителя производится в соответствии с рекомендациями, изложенными в инструкции по эксплуатации. Для регулировки параметров применяются кнопки и поворотные переключатели, закрытые защитной панелью. Вращающиеся корректоры утоплены в корпус, что снижает вероятность случайного изменения положения. Для вращения элемента рекомендуется использовать отвертку с плоским жалом.

На корпусе оборудования установлен контрольный диод блока питания, дальнейшая настройка устройства допускается только при включении зеленой лампы. При использовании стандартных заводских настроек оборудования звуковая картина получается смазанной. Корректировка параметров позволяет выделить низкие и высокие частоты, а также снизить искажения звука.

Настройка усилителя для четырех динамиков без сабвуфера

После завершения подключения четырехканального усилителя и проверки работы электрических цепей необходимо настроить акустику по методике:

  1. Повернуть регулятор, обозначенный как Gain или Level, до минимального положения.
  2. При использовании стандартных дверных громкоговорителей требуется повернуть регулятор фильтра HP до максимальной позиции (обозначается на корпусе как Full). Если в автомобиле смонтирована малогабаритная акустика диаметром до 100 мм (в панели приборов или фронтальных стойках), то необходимо установить корректор в положение, соответствующее 120 Гц.
  3. Отключить функцию усиления низких частот и выключить графический эквалайзер.
  4. Если подключение 4х канального усилителя выполнялось с разделением по каналам, то необходимо активировать фильтры HP и LP (для высокочастотных динамиков и громкоговорителей среднего диапазона соответственно). Регуляторы выставляются в позицию, соответствующую 4 кГц.
  5. В конструкции усилительного блока имеется переключатель Hi\Low Level, положение которого зависит от типа подсоединения оборудования к головному устройству. При подаче сигнала через акустические шнуры выставляется положение Hi. Если подсоединить оборудование к линейным выходам магнитолы, то переключатель переводится в позицию Low.
  6. Включить головное устройство, в котором находится лазерный диск с музыкальными композициями, допускается установить сменный накопитель с записями в формате МР3 (с высоким битрейтом). Проверить положение селектора тонкомпенсации (должен быть выключен), а затем плавно выкрутить регулятор громкости до появления хрипов в звуковой картине. Аккуратно повернуть корректор назад, определяя границу появления помех.
  7. Затем пользователь настраивает положение регулятора Gain или Level, корректировка выполняется по аналогии с регулировкой громкости звучания.
  8. Определить громкость трансляции для тыловых каналов, сопоставляя настройки с параметрами фронтальной акустики. Если владелец автомобиля испытывает трудности с регулировкой акустического оборудования, то рекомендуется обращение в специализированный сервисный центр.

Настройка усилителя под сабвуфер и динамики

Настройка производится по аналогии с регулировкой системы со стандартной акустикой. Для обеспечения улучшенной звуковой картины рекомендуется разгрузить громкоговорители от трансляции низких частот. Мероприятие позволяет снизить ход диффузора и улучшает воспроизведение средних частот. Для регулировки применяется корректор HPF, положение потенциометра определяется пользователем на слух. Часть автовладельцев не включают корректировку HPF из-за искажения звуковой картины.

Применение усиления низких частот для сабвуфера не рекомендуется, поскольку затрагивает полосу выше 40 Гц. При использовании низкочастотного динамика с фазоинвертором включается фильтр сабсоник, который настраивается на частоту на 2-5 Гц ниже значения фазоинвертора (указывается на оборудовании).

Схема подключения усилителя

Подключение двухканального и четырёхканального усилителя

Данный раздел мы объединили, т. к. эти усилители имеют очень похожую схему подключения, даже можно сказать проще, четырёх канальный усилитель — это два двухканальных. Подключение двухканального усилителя мы рассматривать не будем, но если вы разберётесь как подключить четырёхканальный, то с подключением двухканального у вас не возникнет проблем. Большинство автолюбителей для своих инсталляций выбирают именно этот вариант, т. к. к данному усилителю можно подключить 4 колонки, или 2 колонки и сабвуфер. Давайте рассмотрим, подключение четырёх канального усилителя используя первый и второй варианты.

Подключение 4 канального усилителя к аккумулятору рекомендуется при помощи толстого кабеля. Как выбрать правильные силовые провода и подключить межблочные это всё мы разобрали выше. Подключения усилителя , как правило, указывается в инструкции от производителя. Когда производится подключение усилителя к акустике, то он работает в режиме стерео, в данном режиме такой тип усилителя может работать под нагрузкой от 4 до 2 ом. Ниже представлена схема подключения четырёхканального усилителя к колонкам.

Теперь разберём второй вариант, когда к четырёхканальному усилителю подключаются колонки и сабвуфер. В данном случае усилитель работает в режиме моно, он берёт напряжение сразу с двух каналов, поэтому старайтесь подбирать сабвуфер имеющий сопротивление 4 ома, это сбережёт усилитель от перегрева и ухода в защиту. Подключить сабвуфер не составит проблем, как правило производитель указывает на усилителе откуда брать плюс для подключения сабвуфера, а откуда минус. Взгляните на схему как осуществляется мостовое подключение 4 канального усилителя.

Подключение моноблока (Одноканального усилителя)

Одноканальные усилители используются лишь для одной цели – подключению к сабвуферу. Примечательной характеристикой усилителей такого плана является повышенная мощность. Моноблоки также способны работать с сопротивлением ниже 4 Ом, что называется низкоомной нагрузкой. Моноблоки относят к усилителям класса D,при этом в них есть специальный фильтр для обрезки частот.

Установка одноканального усилителя не потребует много сил, так как схемы его подключения весьма простые. Всего имеется два выхода – «плюс» и «минус», и если у динамика только одна катушка, то достаточно лишь подключить его к ней. Если речь идет о подключении двух динамиков, то они могут подключаться либо параллельным, либо последовательным способом. Конечно, необязательно ограничиваться только двумя динамиками, но перед тем как подключить усилитель и сабвуфер к магнитоле, справится ли последний с большим уровнем сопротивления.

Домашний усилитель из автомобильного

Чтобы задействовать автомобильный усилитель дома, нам понадобиться блок питания и акустические колонки (сабвуфер по желанию).

Предупрежу сразу, что потребляемый ток некоторых автомобильных усилителей подходит к планке в 40А ! Это очень большой ток. Поэтому найти подходящий блок питания на 12V и током 30 — 40 А смогут не все:)

Но для питания автоусилителя сгодится компьютерный блок питания формата AT и ATX. Некоторые модели компьютерных БП могут отдавать по шине +12V значительный ток. Судя по характеристикам самых дешёвых моделей, которые продаются сейчас в магазинах — это 12А. Топовые, дорогие модели выдают по 50 — 70А !

Вот такой блок выдаёт на выходе +12V ток 14А.

Как определить? Смотрим характеристики блока питания, строчку «мощность по линии 12V». Видим, например, 200 Вт. Делим 200 Вт на 12, получаем максимальный ток по шине 12V

16 ампер. Если блок питания на руках, то смотрим наклейку на корпусе. Там обычно указываются все параметры блока, в том числе и максимальный ток на каждую шину.

У всех пк’шных блоков питания жёлтые провода, идущие на MOLEX и SATA разъёмы — это +12V, а чёрные — это минус (общий, GND). Подробнее об использовании блоков питания от ПК я уже рассказывал.

Если вы нашли блок питания на меньший ток, например, как я на 12V (10А), то расстраиваться не стоит. Усилитель просто не сможет работать на «полную катушку», будет играть тише. Теперь о подключении.

На корпусе автоусилителя имеется 2 клеммы для подключения питания. Минус питания подключается к клемме GND, а на клемму +12V заводим плюс питания. В результате усилитель находится в спящем режиме (Stand by). Чтобы перевести усилитель из ждущего режима в рабочий, нужно подать +12V на клемму REM (Remote – «управление»). Кидаем перемычку с клеммы +12V на клемму REM. Затем включаем блок питания.

Как известно, у автомагнитол имеется специальный выход (обычно синего цвета). Он есть у большинства современных магнитол, и служит для включения активных антенн, выдвижения антенн и включения внешних усилителей и сабвуферов. Если включить автомагнитолу, то на этом выходе появляется напряжение +12V. Ток нагрузки этого выхода небольшой, порядка 100 — 120 мА.

Кстати, при монтаже усилителя в автомобиле, бывает так, что управляющий (синий) провод уже задействован, например, на ту же активную антенну. Как быть? Тогда можно подавать напряжение +12V на клемму REM через кнопку с фиксацией, а саму кнопку разместить на панели автомобиля. Такой же приём можно реализовать и дома. Просто в разрыв провода +12V — — -> REM ставим обычный тумблер или рокерный выключатель. Такие продаются в любом магазине автотоваров.

Внимание! Так как ток потребления автоусилителя может достигать 40 и более ампер, то подключать его к блоку питания следует медными проводами с сечением 6 — 10 мм 2. По возможности, соединительные провода сделать покороче

Это в идеале. На практике, если не будете «загонять» усилитель на максимальный режим, подойдут обычные провода с сечением 1,5 — 2,5 мм 2 .

В качестве источника звукового сигнала может сгодиться рядовой MP3-плеер. Также потребуется переходник с 3,5 мм. джейка на «тюльпаны».

При наладке усилителя не стоит забывать, что на его панели есть регулятор входного уровня сигнала — «LEVEL». Это — не что иное, как регулятор громкости, наподобие тех, что имеется у аналоговых магнитол или кассетников.

При уровне в 0,2V на вход поступает максимальный уровень сигнала — усилитель будет работать громче. Если вывернуть ручку переменного резистора на 8V, то на вход поступит минимальный сигнал от плеера. Естественно, уровень сигнала можно выставить и регулятором громкости самого MP3-плеера.

Как подключить колонки к усилителю в авто

Самым простым способом является вариант, когда к двухканальному ресиверу присоединяется две колонки, к четырёхканальному — четыре и так далее. Но зачастую возможность вмонтировать ещё одно устройство отсутствует, а количество громкоговорителей требуется увеличить. В таких случаях применяют один из вышеперечисленных способов.

Последовательное подключение

При таком варианте колонки соединяются друг за другом

Здесь очень важно соблюдать правило — подключение осуществляется присоединением положительной клеммы одного динамика к отрицательной клемме другого. Когда все элементы соединяются в одну цепочку, то показатель общего импеданса увеличивается, при этом выходная мощность начинает падать

Данный способ чаще всего используется при необходимости снизить выходные параметры элементов, например, уменьшить мощность поддерживающего центрального или тылового канала. Последовательный способ позволяет собрать цепочку из любого количества громкоговорителей. При этом их суммарное сопротивление не должно превышать значения 16 Ом. Это объясняется тем, что усилителей с большим показателем импеданса существует очень мало.

Чтобы правильно собрать цепочку, необходимо воспользоваться простой формулой:

А = А1+А2

где А1 и А2 это значение импеданса колонок, а А является величиной импеданса, которая будет получена при сборе цепочки.

Само подключение осуществляется следующим образом:

  • первая колонка минусом подключается к положительному каналу второго канала;
  • плюсовой клеммой первый динамик цепляется к минусу устройства;
  • второй динамик подсоединяется клеммой с положительным напряжением.

Если соединяется цепочка из нескольких колонок, то монтаж будет осуществляться по аналогичной схеме.

Параллельное подключение

Этот вариант прямо противоположный последовательному. При параллельном способе величина импеданса будет падать, а выходная мощность — расти. Количество используемых громкоговорителей будет зависеть от способности ресивера работать при низких показателях нагрузки, а также от величины мощности используемых динамиков. Самые распространённые модели ресиверов могут работать при импедансе, равном 1–2 Ома. Устройство, способное работать при сопротивлении 0,5 Ом найти очень сложно.

Итоговое значение импеданса, вычисляется по следующей формуле:

А = (А1хА2) / (А1 + А2)

где А — это итоговая величина сопротивления, которая будет получена после сбора всей цепочки элементов, А1 и А2 — значение импеданса соединяемых колонок.

При сборе цепочки, соединение осуществляется с соблюдением фазы — минусовая клемма одной колонки подключается к плюсовой клемме второго устройства.

Параллельно-последовательное подключение

Такой вариант позволяет добиться желаемого качества звучания. Осуществляется это за счёт комбинирования акустики и её согласования с ресивером по величине импеданса.

Также параллельно-последовательное соединение является самым распространённым способом. Это объясняется тем, что он позволяет полностью регулировать значение подаваемой на устройство мощности и при этом избежать чрезмерной нагрузки на усилитель.

Способ является комбинированным, то есть схема соединения представляет собой параллельное и последовательное подключение колонок.

Выполняется он следующим образом:

  • минусовая клемма А1 соединяется с положительной клеммой А2;
  • отрицательный контакт А3 подключается к положительному;
  • плюсовые клеммы А1 и А3 необходимо вывести в один канал;
  • отрицательные контакты А2 и А4 — в один минусовой канал;
  • полученные контакты соединяются с ресивером, при этом необходимо соблюдать правильную полярность.

При использовании двухканальной аппаратуры, сабвуфер будет подключаться аналогичным образом. Если усилитель четырёхканальный, то саб необходимо соединять с помощью отдельного моста.

Производя монтаж акустики, не стоит забывать о том, что все используемые клеммы и провода должны быть качественными. Также следует строго соблюдать полярность.

Если точно следовать всем схемам подключения, то можно без особого труда добиться качественного звучания магнитолы в автомобиле.

Как правильно подключить динамики к магнитоле в машине

Автомобиль с точки зрения акустических свойств имеет не самые лучшие характеристики. Салон имеет сложную архитектуру, в нем находятся конструкции, выполненные из различных материалов: металл, обивка, пластмасса, резина и др. Редко какой производитель специально оптимизирует салон для обеспечения качественного звучания.

Тем не менее, штатные места установки динамиков выбираются с точки зрения обеспечения наибольшей эффективности распространения звука. Обычно они находятся в дверях, на передней панели, под задним стеклом. Если вы решили установить более мощные динамики, необходимо демонтировать старую систему, измерить их посадочные размеры (диаметр в дюймах и глубину) и приобрести динамики таких же размеров, но с лучшими характеристиками.

Также необходимо выбирать динамики (колонки) с точно таким же внутренним сопротивлением. Стандартное значение сопротивления – 4 Ома. Есть магнитолы повышенной мощности, которые допускают нагрузку 2 Ома. Если их подключить на 4-омные динамики, потеряется мощность. Если вы подключаете новую автомобильную магнитолу, то следует по справочникам или техническому описанию точно определить мощность и сопротивление нагрузки. В том случае если динамики имеют меньшее сопротивление, чем допускает магнитола, последняя может выйти из строя, если большее – не удастся «раскачать систему на всю мощу».

Нельзя подключать дополнительные динамики и колонки параллельно. При этом сопротивление нагрузки уменьшается. В лучшем случае динамики будут хрипеть, в худшем – перегорит усилитель магнитолы.

Многие автолюбители устанавливают дополнительные колонки в багажник. В этом случае их обязательно следует жестко закрепить. Во-первых, это улучшит акустические параметры. Во-вторых, защитит динамики от преждевременного выхода из строя.

Некоторые магнитолы имеют сложную систему подключения динамиков, колонок и сабвуферов. В нее могут входить разделительные фильтры, устройства сопряжения по амплитуде выходов и входов, дополнительные усилители. В таком случае необходимо найти оригинальную схему подключения динамиков к магнитоле подобную такой.

Если решите устанавливать систему такого уровня, но не имеете соответствующих навыков, лучше воспользоваться услугами специалиста. Одновременно следует задуматься о дополнительной шумо- и звукоизоляции вашего автомобиля.

Оцените статью:

Как подключить пятиканальный усилитель

Подключение автомобильного усилителя в автомобиле у многих вызывает страх. Конечно, для человека, даже со средним техническим образованием это может быть просто. Но для многих остальных может оказаться труднорешаемой задачей. Тут конечно люди обращаются в автосервисы, в автостудии и т.п.

В этой статье я постараюсь доступным и простым языком рассказать и показать, что подключение автомобильного усилителя на самом деле простое дело.

С чего же начать? Есть автомобиль, желание наслаждаться в нем хорошим звуком, желание сделать все самому — это самое главное.

Самое главное для начала, определится, что мы хотим сделать. Вариантов построение автомобильной аудиостистемы превиликое множество. Ну и конечно, раз мы решили оборудовать своего железного коня автомобильным усилителем — значит что то нас не устраивает, качество звука или недостаточная громкость.

Несколько слов о том, что такое автомобильный усилитель.

Есть конечно и просты усилители, которые стоят у нас дома в музыкальных центрах, домашних кинотеатрах и т.п. — но это стационарные усилители, они питаются от сети 220 вольт. В автомобиле такого напряжения нет, есть только 12 вольт бортовой сети. Автомобильный усилитель потому и называется автомобильным, т.к. рассчитан на это небольшое напряжение в авто.

Как же он выдает нам большую мощность? Все очень просто и очень сложно. То что сложно я рассказывать не буду, это огромная и скучная лекция по радиоэлектронике и физике, скажу просто. В автомобильном усилителе имеется импульсный преобразователь напряжения — он повышает имеющиеся 12 вольт, до двухполярного напряжения, амплитудой от 30 до 100 волть (зависит от мощности усилителя). Таким образом, усилитель сам себе обеспечивает необходимое напряжение из имеющегося. Если кому то было очень интересно и он заглянул внутрь автомобильного усилителя — то увидел там трансформатор намотанный на кольцо из ферромагнитов — вот это и есть основная часть повышающего импульсого преобразоваиеля напряжения.

Ну а дальше — обычный усилитель мощности, практически такой же, как и в домашнем.

Выбор автомобильного усилителя.

Самая распространенная причина установки автомобильного усилителя это сабвуфер. Для сабвуфера нам понадобится, как минимум, двухканальный усилитель, умеющий работать в мостовом режиме, т.е. когда левый и правый канал, работают на одну нагрузку — динамик сабвуфера.

Другой вариант. Не нравится, что колонки на большой мощности начинают хрипеть. Это случается, когда динамики подключены к усилителю автомагнитолы. Конечно, автомагнитола тоже имеет свой усилитель, но он маломощный, максимальное что он может выдать — это до 27 вт на канал и не верьте громким надписям, что мощность 40 или 50 вт и выше — это не музыкальная мощность, а пиковая шумовая. В этом случае, все динамики подключаются к автомобильному усилителю имеющему 2 или 4 канала.

Когда хочется и первый и второй вариант одновременно — поможеть либо пятиканальный усилитель, либо два разделных.

Еще одним важным моментом, являеться наличие на автомагнитоле линейных выходов для подключения автомобильного усилителя. Это разъемы типа «Тюльпан» или «RCA» находящиеся на задней её части. Если Вы не знаете, есть ли они у Вас и сколько их — посмотрите в документации или поищите по названию магнитолы в интернете, нас интересует пункт — линейные выходы. Их может не быть вовсе, может быть 2, 4, 5 и т.д. для более продвинутых экземпляров.

Если их нет, то это не повод отчаиваться, есть выход — автомобильный усилитель можно подключить прямо к выходу на динамики автомагнитолы. Но конечно не напрямую, а через специальный аттенюатор (устройство для уменьшения амплитуды). Конструкция его элементарно проста, все что потребуется — 4 резистора, два сопротивлением 100 Ом и два по 1 кОм (килоОм). Купить их можно на радиорынке, в радиомагазине, отковырять из старого телевизора, приемника и т.п. В общем — это самая дешевая и распространенная деталь из всех существующих.

Маркировка: на корпусе резистора сопротивлением в 1 кОм будет надпись — 1к, либо цветовые полосы — коричневый, черный, красный, серебристый. На корпусе резистора сопротивлением 100 Ом — к10, либо 100, либо цветные полосы — коричневый, черный, коричневый, серебристый. Могут встречаться резисторы с европейской маркировкой, в этом случае резистор в 1 кОм будет иметь маркировку 102, а резистор в 100 Ом — 101. Здесь первые две цифры номинал, а третья — множитель. Схема подключения резисторов будет выглядеть вот так:

Если же линейные выходы есть — то все намного проще. Для двухканального усилителя на сабвуфер понадобятся два RCA на фронт или тыл. Столько же хватит, если Вы захотите подключить к автомобильному усилителю тыловую акустику (блины). Если необходимо разделить фронт и тыл — понадобится уже 4 RCA разъема (фронтальный и тыловой выход соответственно). На некоторых моделях автомагнитол выход на сабвуфер выполнен в ввиде 1 RCA разъема. Для двухканального усилителя его тоже придется разветвить на левый + правый.

Итак, маленькая хитрость, если RCA линейный выход только один, а надо подключить два усилителя или разветвить его на фронт и тыл. На помощь придут RCA разветвители. Вариантов их исполнения огромное множество, но суть одна — один «тюльпан» на вход и по два на выход.

Что куда подключать разобрались, теперь переходим к выбору автомобильного усилителя.

Выбрать автомобильный усилитель, среди множества представленных в продаже на самом деле не просто. Есть и недорогие и очень дорогие. По производителям — всем известные Hyundai, Prology и т.п. и более дорогие — Rockford, Poweramper, Kicker, Lanzar и т.д.

Если с количеством каналов мы определились, то следующим параметром будет — мощность на канал. Для фронтальной/тыловой акустики, желательно брать мощность канала немного меньше номинальной мощности динамика, это сбережет его от перегрузки и не будет противных хрипов. Для сабвуфера — смотрим параметр подключение в мостовом режиме, опять же, желательно, чтобы было немного меньше номинальной мощности динамика сабвуфера.

Следующий параметр — сопротивление нагрузки. Нагрузка — это и есть динамик, у него есть сопротивление катушки, значение может быть 2, 4, 6 или 8 Ом. Сопротивление нагрузки на которую рассчитан автомобильный усилитель — не должно быть меньше номинала, можно больше, но не меньше. К примеру, динамики у Вас на 2 Ома, а усилитель рассчитан на 4. В таком случае есть большой шанс «спалить» и усилитель и динамики. Следует выбирать равные значения, либо сопротивление динамиков должно быть больше.

КНИ — или коэффициент нелинейных искажений. От этого параметра напрямую зависит качество звука, для качественных премиум систем, этот параметр может быть от 0,1% и до 0,0001%. Для сабвуфера допустим параметр и в 1%, потому что для баса это не критично, а вот для остального звукового диапозона — уже будут заметные искажения.

Частотный диапазон. Человеческое ухо в идельном случае слышит диапазон частот от 20 Гц до 20 000 Гц (20 кГц), желательно, чтобы автомобильный усилитель имел такой же или шире.

Наличие кроссовера. Кроссовер в усилителе — уже стал привычным элементом. Он позволяет работать в различных режимах, с сабвуфером, с средними частотами или со всем диапазоном.

Для дальнейшего «апгрейда», рекомендую, по возможности, выбрать автомобильный усилитель с транзитным линейным выходом — это позволит подключить к нему еще один, при надобности.

Итак, выбрали, переходим дальше.

Не менее важный элемент, чем и сам автомобильный усилитель. Провода нам понадобятся — питающий (толстый) и межблочный кабель, а также, один дополнительный проводок, позже обьясню для чего.

Питающий провод выбирается исходя из максимальной суммарной мощности всех каналов автомобильного усилителя, а если их несколько, то сумму мощностей всех усилителей. К примеру, у нас два усилителя по 2 канала с мощностью каждого по 50 вт. Итого получаем 4 канала по 50 вт = 200 вт в сумме. К этому числу необходимо прибавить еще 30% — это потери из-за КПД и запас. Получаем 260 вт, это та мощность, которую будут потреблять усилители при максимальной громкости. Исходя из этой величины необходимо выбрать сечение провода. Сечение провода выбирается по току, который будет по нему течь. Ток вычисляется тоже просто, по закону Ома I=P/U, ток равен мощности делёной на напряжение. Напряжение в нашем случае — 12 вольт бортовой сети. Подставив значения получаем потребляемый максимальный ток — 21,6 А.

Для тока в 10А нам потребуется медный провод сечением — 0,5 мм2, для 15А — 0,75 мм2, для 20А — 1,2 мм2, для 30А — 2,5 мм2, для 40А — 4 мм2. Провода встречающиеся в продаже маркируются по международному стандарту и обозначаются как xxAWG (где xx — циферное обозначение). Выбираем для нашего тока в 21,6А — провод сечением около 1,2мм2. По международному стандарту — 16AWG. никогда не жалейте и берите с запасом, пусть будет в два раза больше — 10AWG, на случай, если захотим подключить еще усилители или другой, более мощный.

Межблочный кабель обеспечивает подачу звука от автомагнитолы до автомобильного усилителя. От него зависит, в каком виде он дойдет, с искажениями или без. Дешевые кабели типа Mystery и им подобные много радости не принесут, они тонкие, с слабой изоляцией и плохим экранированием от помех. Провод должен быть в хорошей, прочной изоляции, с сплошным экранированием, с хорошей центральной жилой, плюс хороший RCA разъем.

При выборе стоит помнить — хороший кабель дешевым быть не может!

Естественно всю проводку необходимо брать той длинны, что бы Вам хватило свободно ее проложить по салону автомобиля. Межблочный от автомагнитолы к усилителю и питающий — от аккумулятора к усилителю, плюс около метра.

Для завершения проволочной эпопеи — приобретаем предохранитель с током выше чем максимальный потребляемый ( в нашем случае — 21,6А) — т.е. ближайший по значению — 30А. Для него можно приобрести красивую колбу-держатель, вот здесь уже не особо важно какой фирмы, главное, чтоб к ней надежно присоединялся провод.

Дополнительный проводок необходимо взять такой же длинны, как и межблочный, сечение можно любое от 0,2мм и выше.

Усилитель автомобильный — подключение.

По традиции, автомобильный усилитель располагается в багажнике, на самом деле, вы можете закрепить его в любом понравившемся месте. Главное, чтоб там не было влаги и высокой температуры. Ибо влага выведет его из строя и создаст короткое замыкание, а от высокой температуры он быстро перегреется, да и сам автомобильный усилитель, во время работы выделяет немало тепла.

После того, как выбрали место для усилителя, приступаем к прокладке проводов.

Межблочный (сигнальный) кабель прокладываем от автомагнитолы до усилителя под обшивкой автомобиля. Тут вариантов множество и зависит от конструкции автомобиля. Единственное желательное замечание — проложить его подальше от проводов с напряжением бортовой сети. Эта проводка обычно идет по левой стороне автомобиля, так что межблочный кабель лучше проложить по правой. Вместе с межблочным кабелем необходимо «прокинуть» и тот самый дополнительный поводок.

Питающий провод провод можно тянуть рядом с проводкой автомобиля. Прокладывается он от аккумуляторной батареи до усилителя. Колбу с предохранителем располагаем как можно ближе к АКБ, причем отрезок провода между ним и колбой надо стараться сделать как можно короче. Еще один важный момент. Желательно кинуть дополнительный провод от минуса АКБ на кузов автомобиля. Именно на кузов, штатная проводка навряд ли рассчитана на дополнительный ток потребляемый усилителем. Берем тот же провод что кидали на плюс усилителя и дублируем им массу. Причем желательно подключить его к оголенному участку металла, для хорошего и надежного контакта.

Итак, все провода протянуты, можно подключать. Межблочный подключаем к Line-in автомобильного усилителя и Line-Out на автомагнитоле. Питающий провод к + на усилителе, а от — (gnd) на кузов, в багажнике тоже ищем участок с оголенным металлом и подключаем тем же питающим проводом. И кстати, настало время того дополнительного проводка, о котором я говорил ранее. Подключается он на усилителе к контакту Remote, а на автомагнитоле — к синему проводу помеченному как B+ Ant. Контакт Remote включает усилитель при подаче на него +12в. А в автомагнитоле — на синем порводе при включении как раз и появляются +12в, правда задуманы они как питание для антенны радиоприемника, но и для усилителя вполне сгодится. Если хотите управлять автомобильным усилителем самостоятельно, подключите Remote на постоянные +12в через выключатель. Взять постоянные +12в можно к примеру на прикуривателе.

Окончательным этапом подключения будет подсоединение к клеммам динамиков. Учтите, что при мостовом подключении — плюс на динамик идет с первого канала, а минус — со второго канала. Впрочем, в инструкции к усилителю все подробно показано.

Ну вот, все подключено, осталось настроить, проверить и наслаждаться звуком!
Для настройки автомобильного усилителя, на лицевой его части располагаются органы управления — переключатели и регуляторы. Попробую вкратце рассказать, что для чего на примере Blaupunkt GTA-475.

По скольку усилитель — 4-х канальный, верний ряд — Front (Фронт) и нижний ряд — Rear (Тыл) абсолютно идентичные.
Начну слева направо.
Power и Protection — два светодиода, первый сигнализирует о включении усилителя, второй о срабатывании защиты (от перегрева, от КЗ в нагрузке, от переполюсовки и т.п.)
Регулятор «Bass Boost» — регулирует усиление на низких частотах, крутим его если баса много или мало.
Регулятор «Low Pass» — задает частоту среза на низких частотах, т.е. задает границы. Например, можно верхнюю частоту на сабвуфер ограничить в 100 Гц
Регулятор «HI Pass» — задает нижнюю частоту в режиме СЧ+ВЧ. Можно выставить начало диапозона в промежутке от 50Гц до 250Гц.
Переключатель «Crossover Selector» — задает режим работы кроссовера. «LP» — для сабвуфера, «HP» — для всех частот кроме НЧ, «Flat» — выключает все фильтры и усилитель воспроизводит весь частотный диапозон, от НЧ до ВЧ.
Регулятор «Level» — устанавливает усиление для поданного сигнала. Если сигнал слишком слаб — его можно увеличить, если слишком сильный — ослабить.
Разъем «Hi Input» — специальный вход для подключения прямо к динамикам автомагнитолы. Этот разъем используется, если в автомагнитоле нет линейных выходов, в принципе, реализована та же схема, что я приводил ранее с резисторами. Только в данном случае — уже ничего не надо, просто подключить.
Разъем «AUX In» — разъем типа 3,5″ Jack для подключения к источникам сигнала.
Разъемы «Line In» — два тюльпана, левого и правого каналов, для подключения к автомагнитоле или другому источнику звука.

Надеюсь не запутал. Если просто то, когда используете сабвуфер — выставляете переключатель «Crossover selector» на «LP» и регулируете уровень басов с помощью регуляторов «Bass boost» и «Level», задаете верхнюю частоту работы сабвуфера регулятором «Low Pass» (обычно достаточно 100 Гц).
Если сабвуфер уже стоит и вы подключаете все остальные динамики, то бас им воспроизводить уже не нужно, ставим переключатель «Crossover selector» на «HP» и регулируете уровень громкости регулятором «Level», задаете частоту среза «Hi Pass», т.е. басы которые нам воспроизводить не надо.
Если без сабвуфера, а просто широкополосные динамики, которые могут воспроизводить весь частотный диапозон — ставим переключатель «Crossover selector» на «Flat» и регулируем уровень громкости регулятором «Level». Так же, этот режим можно выбрать, когда в автомагнитоле есть свой кроссовер и им можно управлять прямо из меню. Это удобнее, не нужно будет трогать усилитель вообще. На многих автомагнитолах, таких как Pioneer, Alpine и т.п. можно из меню регулировать и частоты среза для сабвуфера и уровень сигнала и усиление басов. Так что просто включите режим Flat.

Накопитеьный конденсатор это не понтовая вещица-цилиндр висящая рядом с автомобильным усилителем — это вспомогательное устройство, помогающее бортсети легче справиться с возросшей нагрузкой от автомобильного усилителя, но и инструмент для улучшения качества воспроизводиого звука. При высоких мощностях напряжение бортсети падает, это связано с тем, что усилитель отдавая в динамики большую мощность потребляет ее в том же количестве от аккумулятора, в этот момент напряжение с 12 вольт может упасть до 9-10-ти и ниже, появляются искажения, хрип, к тому же и лампочки в автомобиле могут тоже начать «помаргивать». Накопитеьный конденсатор держит в себе заряд равный напряжению в автомобиле и в моменты просаживания напряжения — подпитывает автомобильный усилитель собственным накопленным зарядом, тем самым стабилизируя напряжение бортовой сети. Подключается он прямо к клеммам питания на автомобильном усилителе и опять же, жлательно, что его провода были как можно короче и того же сечения.

И очень важно! — соблюдайте полярность, плюс к плюсу, минус к минусу !

Накопительные конденсаторы для автозвука различаются емкостью — 0.5, 1.0, 2.0 … т.д. Фарад. Соотвественно, чем мощнее у Вас система — тем больше должна быть его емкость. Конденсатора в 1.0 Фарад должно хватить для усилителей мощность около 1 кВт (1000 Вт).

Вот и все, включайте любимый трек, отрегулируйте все параметры, задайте требуемый режим работы и наслаждайтесь.

Подключение автомобильного усилителя в автомобиле у многих вызывает страх. Конечно, для человека, даже со средним техническим образованием это может быть просто. Но для многих остальных может оказаться труднорешаемой задачей. Тут конечно люди обращаются в автосервисы, в автостудии и т.п.

В этой статье я постараюсь доступным и простым языком рассказать и показать, что подключение автомобильного усилителя на самом деле простое дело.

С чего же начать? Есть автомобиль, желание наслаждаться в нем хорошим звуком, желание сделать все самому — это самое главное.

Самое главное для начала, определится, что мы хотим сделать. Вариантов построение автомобильной аудиостистемы превиликое множество. Ну и конечно, раз мы решили оборудовать своего железного коня автомобильным усилителем — значит что то нас не устраивает, качество звука или недостаточная громкость.

Несколько слов о том, что такое автомобильный усилитель.

Есть конечно и просты усилители, которые стоят у нас дома в музыкальных центрах, домашних кинотеатрах и т.п. — но это стационарные усилители, они питаются от сети 220 вольт. В автомобиле такого напряжения нет, есть только 12 вольт бортовой сети. Автомобильный усилитель потому и называется автомобильным, т.к. рассчитан на это небольшое напряжение в авто.

Как же он выдает нам большую мощность? Все очень просто и очень сложно. То что сложно я рассказывать не буду, это огромная и скучная лекция по радиоэлектронике и физике, скажу просто. В автомобильном усилителе имеется импульсный преобразователь напряжения — он повышает имеющиеся 12 вольт, до двухполярного напряжения, амплитудой от 30 до 100 волть (зависит от мощности усилителя). Таким образом, усилитель сам себе обеспечивает необходимое напряжение из имеющегося. Если кому то было очень интересно и он заглянул внутрь автомобильного усилителя — то увидел там трансформатор намотанный на кольцо из ферромагнитов — вот это и есть основная часть повышающего импульсого преобразоваиеля напряжения.

Ну а дальше — обычный усилитель мощности, практически такой же, как и в домашнем.

Выбор автомобильного усилителя.

Самая распространенная причина установки автомобильного усилителя это сабвуфер. Для сабвуфера нам понадобится, как минимум, двухканальный усилитель, умеющий работать в мостовом режиме, т.е. когда левый и правый канал, работают на одну нагрузку — динамик сабвуфера.

Другой вариант. Не нравится, что колонки на большой мощности начинают хрипеть. Это случается, когда динамики подключены к усилителю автомагнитолы. Конечно, автомагнитола тоже имеет свой усилитель, но он маломощный, максимальное что он может выдать — это до 27 вт на канал и не верьте громким надписям, что мощность 40 или 50 вт и выше — это не музыкальная мощность, а пиковая шумовая. В этом случае, все динамики подключаются к автомобильному усилителю имеющему 2 или 4 канала.

Когда хочется и первый и второй вариант одновременно — поможеть либо пятиканальный усилитель, либо два разделных.

Еще одним важным моментом, являеться наличие на автомагнитоле линейных выходов для подключения автомобильного усилителя. Это разъемы типа «Тюльпан» или «RCA» находящиеся на задней её части. Если Вы не знаете, есть ли они у Вас и сколько их — посмотрите в документации или поищите по названию магнитолы в интернете, нас интересует пункт — линейные выходы. Их может не быть вовсе, может быть 2, 4, 5 и т.д. для более продвинутых экземпляров.

Если их нет, то это не повод отчаиваться, есть выход — автомобильный усилитель можно подключить прямо к выходу на динамики автомагнитолы. Но конечно не напрямую, а через специальный аттенюатор (устройство для уменьшения амплитуды). Конструкция его элементарно проста, все что потребуется — 4 резистора, два сопротивлением 100 Ом и два по 1 кОм (килоОм). Купить их можно на радиорынке, в радиомагазине, отковырять из старого телевизора, приемника и т.п. В общем — это самая дешевая и распространенная деталь из всех существующих.

Маркировка: на корпусе резистора сопротивлением в 1 кОм будет надпись — 1к, либо цветовые полосы — коричневый, черный, красный, серебристый. На корпусе резистора сопротивлением 100 Ом — к10, либо 100, либо цветные полосы — коричневый, черный, коричневый, серебристый. Могут встречаться резисторы с европейской маркировкой, в этом случае резистор в 1 кОм будет иметь маркировку 102, а резистор в 100 Ом — 101. Здесь первые две цифры номинал, а третья — множитель. Схема подключения резисторов будет выглядеть вот так:

Если же линейные выходы есть — то все намного проще. Для двухканального усилителя на сабвуфер понадобятся два RCA на фронт или тыл. Столько же хватит, если Вы захотите подключить к автомобильному усилителю тыловую акустику (блины). Если необходимо разделить фронт и тыл — понадобится уже 4 RCA разъема (фронтальный и тыловой выход соответственно). На некоторых моделях автомагнитол выход на сабвуфер выполнен в ввиде 1 RCA разъема. Для двухканального усилителя его тоже придется разветвить на левый + правый.

Итак, маленькая хитрость, если RCA линейный выход только один, а надо подключить два усилителя или разветвить его на фронт и тыл. На помощь придут RCA разветвители. Вариантов их исполнения огромное множество, но суть одна — один «тюльпан» на вход и по два на выход.

Что куда подключать разобрались, теперь переходим к выбору автомобильного усилителя.

Выбрать автомобильный усилитель, среди множества представленных в продаже на самом деле не просто. Есть и недорогие и очень дорогие. По производителям — всем известные Hyundai, Prology и т.п. и более дорогие — Rockford, Poweramper, Kicker, Lanzar и т.д.

Если с количеством каналов мы определились, то следующим параметром будет — мощность на канал. Для фронтальной/тыловой акустики, желательно брать мощность канала немного меньше номинальной мощности динамика, это сбережет его от перегрузки и не будет противных хрипов. Для сабвуфера — смотрим параметр подключение в мостовом режиме, опять же, желательно, чтобы было немного меньше номинальной мощности динамика сабвуфера.

Следующий параметр — сопротивление нагрузки. Нагрузка — это и есть динамик, у него есть сопротивление катушки, значение может быть 2, 4, 6 или 8 Ом. Сопротивление нагрузки на которую рассчитан автомобильный усилитель — не должно быть меньше номинала, можно больше, но не меньше. К примеру, динамики у Вас на 2 Ома, а усилитель рассчитан на 4. В таком случае есть большой шанс «спалить» и усилитель и динамики. Следует выбирать равные значения, либо сопротивление динамиков должно быть больше.

КНИ — или коэффициент нелинейных искажений. От этого параметра напрямую зависит качество звука, для качественных премиум систем, этот параметр может быть от 0,1% и до 0,0001%. Для сабвуфера допустим параметр и в 1%, потому что для баса это не критично, а вот для остального звукового диапозона — уже будут заметные искажения.

Частотный диапазон. Человеческое ухо в идельном случае слышит диапазон частот от 20 Гц до 20 000 Гц (20 кГц), желательно, чтобы автомобильный усилитель имел такой же или шире.

Наличие кроссовера. Кроссовер в усилителе — уже стал привычным элементом. Он позволяет работать в различных режимах, с сабвуфером, с средними частотами или со всем диапазоном.

Для дальнейшего «апгрейда», рекомендую, по возможности, выбрать автомобильный усилитель с транзитным линейным выходом — это позволит подключить к нему еще один, при надобности.

Итак, выбрали, переходим дальше.

Не менее важный элемент, чем и сам автомобильный усилитель. Провода нам понадобятся — питающий (толстый) и межблочный кабель, а также, один дополнительный проводок, позже обьясню для чего.

Питающий провод выбирается исходя из максимальной суммарной мощности всех каналов автомобильного усилителя, а если их несколько, то сумму мощностей всех усилителей. К примеру, у нас два усилителя по 2 канала с мощностью каждого по 50 вт. Итого получаем 4 канала по 50 вт = 200 вт в сумме. К этому числу необходимо прибавить еще 30% — это потери из-за КПД и запас. Получаем 260 вт, это та мощность, которую будут потреблять усилители при максимальной громкости. Исходя из этой величины необходимо выбрать сечение провода. Сечение провода выбирается по току, который будет по нему течь. Ток вычисляется тоже просто, по закону Ома I=P/U, ток равен мощности делёной на напряжение. Напряжение в нашем случае — 12 вольт бортовой сети. Подставив значения получаем потребляемый максимальный ток — 21,6 А.

Для тока в 10А нам потребуется медный провод сечением — 0,5 мм2, для 15А — 0,75 мм2, для 20А — 1,2 мм2, для 30А — 2,5 мм2, для 40А — 4 мм2. Провода встречающиеся в продаже маркируются по международному стандарту и обозначаются как xxAWG (где xx — циферное обозначение). Выбираем для нашего тока в 21,6А — провод сечением около 1,2мм2. По международному стандарту — 16AWG. никогда не жалейте и берите с запасом, пусть будет в два раза больше — 10AWG, на случай, если захотим подключить еще усилители или другой, более мощный.

Межблочный кабель обеспечивает подачу звука от автомагнитолы до автомобильного усилителя. От него зависит, в каком виде он дойдет, с искажениями или без. Дешевые кабели типа Mystery и им подобные много радости не принесут, они тонкие, с слабой изоляцией и плохим экранированием от помех. Провод должен быть в хорошей, прочной изоляции, с сплошным экранированием, с хорошей центральной жилой, плюс хороший RCA разъем.

При выборе стоит помнить — хороший кабель дешевым быть не может!

Естественно всю проводку необходимо брать той длинны, что бы Вам хватило свободно ее проложить по салону автомобиля. Межблочный от автомагнитолы к усилителю и питающий — от аккумулятора к усилителю, плюс около метра.

Для завершения проволочной эпопеи — приобретаем предохранитель с током выше чем максимальный потребляемый ( в нашем случае — 21,6А) — т.е. ближайший по значению — 30А. Для него можно приобрести красивую колбу-держатель, вот здесь уже не особо важно какой фирмы, главное, чтоб к ней надежно присоединялся провод.

Дополнительный проводок необходимо взять такой же длинны, как и межблочный, сечение можно любое от 0,2мм и выше.

Усилитель автомобильный — подключение.

По традиции, автомобильный усилитель располагается в багажнике, на самом деле, вы можете закрепить его в любом понравившемся месте. Главное, чтоб там не было влаги и высокой температуры. Ибо влага выведет его из строя и создаст короткое замыкание, а от высокой температуры он быстро перегреется, да и сам автомобильный усилитель, во время работы выделяет немало тепла.

После того, как выбрали место для усилителя, приступаем к прокладке проводов.

Межблочный (сигнальный) кабель прокладываем от автомагнитолы до усилителя под обшивкой автомобиля. Тут вариантов множество и зависит от конструкции автомобиля. Единственное желательное замечание — проложить его подальше от проводов с напряжением бортовой сети. Эта проводка обычно идет по левой стороне автомобиля, так что межблочный кабель лучше проложить по правой. Вместе с межблочным кабелем необходимо «прокинуть» и тот самый дополнительный поводок.

Питающий провод провод можно тянуть рядом с проводкой автомобиля. Прокладывается он от аккумуляторной батареи до усилителя. Колбу с предохранителем располагаем как можно ближе к АКБ, причем отрезок провода между ним и колбой надо стараться сделать как можно короче. Еще один важный момент. Желательно кинуть дополнительный провод от минуса АКБ на кузов автомобиля. Именно на кузов, штатная проводка навряд ли рассчитана на дополнительный ток потребляемый усилителем. Берем тот же провод что кидали на плюс усилителя и дублируем им массу. Причем желательно подключить его к оголенному участку металла, для хорошего и надежного контакта.

Итак, все провода протянуты, можно подключать. Межблочный подключаем к Line-in автомобильного усилителя и Line-Out на автомагнитоле. Питающий провод к + на усилителе, а от — (gnd) на кузов, в багажнике тоже ищем участок с оголенным металлом и подключаем тем же питающим проводом. И кстати, настало время того дополнительного проводка, о котором я говорил ранее. Подключается он на усилителе к контакту Remote, а на автомагнитоле — к синему проводу помеченному как B+ Ant. Контакт Remote включает усилитель при подаче на него +12в. А в автомагнитоле — на синем порводе при включении как раз и появляются +12в, правда задуманы они как питание для антенны радиоприемника, но и для усилителя вполне сгодится. Если хотите управлять автомобильным усилителем самостоятельно, подключите Remote на постоянные +12в через выключатель. Взять постоянные +12в можно к примеру на прикуривателе.

Окончательным этапом подключения будет подсоединение к клеммам динамиков. Учтите, что при мостовом подключении — плюс на динамик идет с первого канала, а минус — со второго канала. Впрочем, в инструкции к усилителю все подробно показано.

Ну вот, все подключено, осталось настроить, проверить и наслаждаться звуком!
Для настройки автомобильного усилителя, на лицевой его части располагаются органы управления — переключатели и регуляторы. Попробую вкратце рассказать, что для чего на примере Blaupunkt GTA-475.

По скольку усилитель — 4-х канальный, верний ряд — Front (Фронт) и нижний ряд — Rear (Тыл) абсолютно идентичные.
Начну слева направо.
Power и Protection — два светодиода, первый сигнализирует о включении усилителя, второй о срабатывании защиты (от перегрева, от КЗ в нагрузке, от переполюсовки и т.п.)
Регулятор «Bass Boost» — регулирует усиление на низких частотах, крутим его если баса много или мало.
Регулятор «Low Pass» — задает частоту среза на низких частотах, т.е. задает границы. Например, можно верхнюю частоту на сабвуфер ограничить в 100 Гц
Регулятор «HI Pass» — задает нижнюю частоту в режиме СЧ+ВЧ. Можно выставить начало диапозона в промежутке от 50Гц до 250Гц.
Переключатель «Crossover Selector» — задает режим работы кроссовера. «LP» — для сабвуфера, «HP» — для всех частот кроме НЧ, «Flat» — выключает все фильтры и усилитель воспроизводит весь частотный диапозон, от НЧ до ВЧ.
Регулятор «Level» — устанавливает усиление для поданного сигнала. Если сигнал слишком слаб — его можно увеличить, если слишком сильный — ослабить.
Разъем «Hi Input» — специальный вход для подключения прямо к динамикам автомагнитолы. Этот разъем используется, если в автомагнитоле нет линейных выходов, в принципе, реализована та же схема, что я приводил ранее с резисторами. Только в данном случае — уже ничего не надо, просто подключить.
Разъем «AUX In» — разъем типа 3,5″ Jack для подключения к источникам сигнала.
Разъемы «Line In» — два тюльпана, левого и правого каналов, для подключения к автомагнитоле или другому источнику звука.

Надеюсь не запутал. Если просто то, когда используете сабвуфер — выставляете переключатель «Crossover selector» на «LP» и регулируете уровень басов с помощью регуляторов «Bass boost» и «Level», задаете верхнюю частоту работы сабвуфера регулятором «Low Pass» (обычно достаточно 100 Гц).
Если сабвуфер уже стоит и вы подключаете все остальные динамики, то бас им воспроизводить уже не нужно, ставим переключатель «Crossover selector» на «HP» и регулируете уровень громкости регулятором «Level», задаете частоту среза «Hi Pass», т.е. басы которые нам воспроизводить не надо.
Если без сабвуфера, а просто широкополосные динамики, которые могут воспроизводить весь частотный диапозон — ставим переключатель «Crossover selector» на «Flat» и регулируем уровень громкости регулятором «Level». Так же, этот режим можно выбрать, когда в автомагнитоле есть свой кроссовер и им можно управлять прямо из меню. Это удобнее, не нужно будет трогать усилитель вообще. На многих автомагнитолах, таких как Pioneer, Alpine и т.п. можно из меню регулировать и частоты среза для сабвуфера и уровень сигнала и усиление басов. Так что просто включите режим Flat.

Накопитеьный конденсатор это не понтовая вещица-цилиндр висящая рядом с автомобильным усилителем — это вспомогательное устройство, помогающее бортсети легче справиться с возросшей нагрузкой от автомобильного усилителя, но и инструмент для улучшения качества воспроизводиого звука. При высоких мощностях напряжение бортсети падает, это связано с тем, что усилитель отдавая в динамики большую мощность потребляет ее в том же количестве от аккумулятора, в этот момент напряжение с 12 вольт может упасть до 9-10-ти и ниже, появляются искажения, хрип, к тому же и лампочки в автомобиле могут тоже начать «помаргивать». Накопитеьный конденсатор держит в себе заряд равный напряжению в автомобиле и в моменты просаживания напряжения — подпитывает автомобильный усилитель собственным накопленным зарядом, тем самым стабилизируя напряжение бортовой сети. Подключается он прямо к клеммам питания на автомобильном усилителе и опять же, жлательно, что его провода были как можно короче и того же сечения.

И очень важно! — соблюдайте полярность, плюс к плюсу, минус к минусу !

Накопительные конденсаторы для автозвука различаются емкостью — 0.5, 1.0, 2.0 … т.д. Фарад. Соотвественно, чем мощнее у Вас система — тем больше должна быть его емкость. Конденсатора в 1.0 Фарад должно хватить для усилителей мощность около 1 кВт (1000 Вт).

Вот и все, включайте любимый трек, отрегулируйте все параметры, задайте требуемый режим работы и наслаждайтесь.

Продолжаем изучение самых простейших основ автозвука, а именно в этой статье я Вам расскажу как подключить 4-х канальный автомобильный усилитель в машине самостоятельно, вместе с магнитолой, питанием от аккумулятора, в виде нагрузки у нас будут колонки или же сабвуферы или то и другое). Материал ориентирован на новичков как собственно и весь раздел «База знаний», поэтому будут наглядные картинки с подробными комментариями, слишком подробно изучать термины мы не будем Вы уже в курсе из прошлых моих статей в разделе «База знаний». Я что хочу сказать что если Вы раньше никогда не подключали автоусилитель или же боялись что-то «спалить» после прочтения данного материала Вы сами все сможете сделать касаемо подключения 4-х канального усилителя – это я Вам гарантирую! Ну все поехали 🙂

Питание усилителя. Уже много раз говорилось про этот момент используйте провода хорошего сечения здесь действует правило чем больше тем лучше! Хуже от толстых проводов не будет ни как, главное чтобы не возникло проблем с их прокладкой и монтажом в самой машине при подключении к усилителю, в смысле к клеммам. Ну вот допустим усилитель у Вас уже есть и на одной из боковых сторон усилителя Вы видите следующее:

1. +B или В+ или просто + Это клемма усилителя для подключения силового кабеля к плюсовой шине аккумулятора, НО не напрямую а через внешний предохранитель который следует использовать чуть больше номинала суммы всех предохранителей в конкретно в Вашем усилителе, т.е например у Вас 4-х канальник и в нем установлено 2х20А предохранителя соответственно общая сумма = 40А, внешний предохранитель можно использовать на 45-50А, НЕ БОЛЕЕ. к примеру на 100-150А «тупо» брать не нужно для 4-х канального автоусилителя.

2. GND – Это клемма подключения массы или же более правильно минуса от аккумулятора причем рекомендую тянуть этот провод именно от самого аккумулятора, а не в любом месте кузова машины – кузов всем известно тоже гниет, присутствуют плохие контакты, окисления, ржавчины и тд. Вам просадки и «пердеж» в звуке нужен? Уверен все убедительно ответили нет, поэтому делайте пожалуйста как положено если хотите качественный звук. На проводах экономить не нужно – лучше с запасом выбрать сечение, но и с тем ориентиром чтобы не возникло проблем «засунуть» 🙂 этот провод в клемму увесилителя 🙂 пардон, усилителя.

3. REM/Remout – Обычно с магнитолы выходит провод синего цвета, на нем при включении магнитофона присутствует напряжение +12В самое обычное из борт сети авто только через маломощный электронный ключ в самой магнитоле, поэтому нагрузка маленькая навешивать на этот сигнал вентиляторы, лампочки и прочее нельзя! Ну самого главного чуть не сказал нужен это ремоут для запуска преобразователя напряжения в самом усилителе то есть когда сам усилок включается работает и соответственно загорается индикатор на усилителе обычно зеленого цвета свечения Power/On. Магнитофон выключен усилок выключен, когда мафон включился он «будит» усилитель мол «ты че спишь твою Люсю) я уже хочу музыку слушать :)» и он собственно слушается его если находится в исправном состоянии, в противном случае может загорется индикатор защиты обычно красного цвета свечения и называется как личность с именем Protect. Провод для подключения REM можно использовать любой слишком большого сечения здесь «по барабану» потому что токи мизерные милиамперчики 🙂

Ну вот все что Вам нужно чтобы подключить усилок по питанию, если хотите проверить усилитель дома или без автомагнитолы сделайте короткую перемычку между плюсом и REM можно кнопочку временно поставить таким образом Вы сможете включить усилитель и можно подать звук хоть с сотки и проверить/послушать.

Для полного счастья одного питания ему не достаточно) еще он требует подать звук с линейных выходов магнитолы и подключить акустику она же колонки или сабвуфер – для последних предпочтительнее все же одно канальный усилитель моноблок, но можно и с 4-х канальником главное без фанатизма.

Подключение усилителя к магнитоле с помощью RCA кабелей. 4 кабеля подключите в магнитолу и оставшиеся 4 кабеля с другой стороны подключите к усилителю главное не перепутайте лево/право и фронт/тыл ничего сложного нет просто требуется определенная внимательность от Вас либо потом как соедините проверяйте органами управления в самой магнитоле покрутите ручки баланса и фронт/тыл. Где накосячили поменяйте местами ну лучше сразу нормально сделать чем потом разбираться почему все работает не так как надо)

В качестве наглядного примера в этой статье буду использовать 4-х канальный усилитель MAGNAT BULL POWER и BOSHMAN

Подключаем линейные выхода на рисунке подробностей маловато, потому как сложновастенько)) именно все обозначить и там и там Вам нужно смотреть непосредственно надписи на кабеле или головном устройстве магнитолы и один в один подключить к усилителю в точности одноименные сигналы к своим разъемам. Фронтальная пара левый/правый и тыловая пара левый/правый. Здесь нужно покупать именно кабель предназначенный для 4-х канального автоусилителя, для двух канального соответственно он будет меньше в плане каналов – обычно такой используют для подключения сабвуферов типа бас-бочки. На картинке ниже правильно будет назначить 1 и 2 канал на фронт, а 3 и 4 на тыл как видите нет ничего сложного) Есть вопросы пишите в комментариях в конце статьи)

Разновидностей схем подключения нагрузки к усилителю существует несколько, самые распространенные ниже:

1. Выход подключается только на 4 колонки, две на фронт, две на тыл.

2. Выход подключается на 2 колонки работающих на фронт, сабвуфер соединен на оставшихся двух каналах по мостовой схеме. Самая популярная схема использования 4-х канального усилителя.

3. Выход подключен двумя мостами на два сабвуфера/головы, заметьте очень тяжелый режим работы для усилителя использовать сопротивление нагрузки менее 4 Ом запрещено! или усь в ремонт и потом совсем не факт что экономически будет целесообразно его ремонтировать проще новый купить, но новый не значит что лучше обычно в этом деле все наоборот – берегите технику особенно оригинальную!

Подключаем усилитель по схеме ниже для использования только на 4 акустические системы/колонки важно соблюдать полярность на колонках + и и при подключении и контролировать это же самое соответствие на усилителе то есть один в один плюс к плюсу минус к минусу, если перепутаете в салоне вашего авто «собьется» фазировка и те динамические головки что неправильно подключены будут двигаться в противоположном направлении в разнобой, то есть одни вперед другие назад, а должны как «солдаты в строю нога в ногу»))

Соединяем по схеме ниже если Вы желаете использовать 4-х канальный усилитель и на колонки и на сабвуфер. Самая популярная схема эксплуатации и очень часто в мостовом режиме используют не соответствующую нагрузку и как следствие выход из строя усилителя, не хотите изнасиловать свой усилитель не цепляйте к нему мостом саб сопротивлением меньше 4Ом, рекомендую нагрузку использовать на 8Ом. Будет «по тише» в какой-то степени в громкости, зато значительный выигрыш в качестве при меньших искажениях потому как усилку будет легче справляться с нагрузкой.

Ну и самая жесть 🙂 горяченькое так сказать по схеме ниже подключайте если желаете использовать усилитель на две «головы» сабвуфера в одном корпусе или же два абсолютно разных сабвуфера но не ниже 4Ом обязательно при мостовом включении. Да, есть усилители которые работают мостом в 2 Ома но их настолько много 🙂 что можно пересчитать по пальцам рук и уж точно не выпущенные в Китае.

– Кстати многие из Вас наверное слышали о сабвуферах с двумя звуковыми катушками, да есть такие 🙂 то есть это физически один сабвуфер (одна голова) но в нем (-й) внутри 2-е звуковые катушки и соответственно 4 клеммы для подключения к усилителю обычно две красных «+» и две черных «-» если Вы обладатель такого сабвуфера, а денег на мощный моноблок нету 🙂 соединяя по схеме ниже: следует иметь ввиду что для усилителя это будет крайне тяжелый режим работы и обязательное условие чтобы сопротивление одной звуковой катушки соответствовало не менее 4 Ом. Есть такие же примерно по внешнему виду сабвуферы, но у них другая коммутация подключения то есть перемычками или предохранителями переключается сопротивление 2 Ом или 8 Ом и выходит всего два провода как в обычном динамике – в таком случае единственный выход эксплуатации такого сабвуфера в случае работы в 2 Ом (2-е катушки каждая по 4 Ом соединены параллельно) предпочтительнее использовать мощный моноблок, в случае работы сабвуфера в 8 Ом (2-е катушки каждая по 4 Ом соединены последовательно) можно подключить его по мостовой схеме к любому автоусилителю, естественно не доводя до искажений (клиппа) во избежании выхода из строя аппаратуры.

– В случае когда в сабвуфере в наличии 4 клеммы для подключения, одну звуковую катушку подключайте мостом к фронтальному каналу, другую мостом к тыловому каналу, только обязательно с соблюдением полярности подключения «+» от динамика подключайте к «+» усилителя одного из каналов, а «-» динамика подключайте к «-» усилителя другого канала. Такая схема включения позволит увеличить мощность до 8 раз. Не перепутайте полярность подключения обмоток динамиков!

– Другой пример, если Вы будете использовать два отдельных сабвуфера в каждом на борту установлен один динамик с одной звуковой катушкой и перепутываете провода во время подключения – получите такую картину один саб двигается вперед другой назад, ничего ни в сабвуфере ни в усилителе не сгорит, но это отразится на качестве «музыкальной картины» в целом – поэтому будьте внимательны ведь нужно по сути всего один раз уделить внимание, правильно все подключить и больше не заморачиваться по этому вопросу.

Ну вот собственно и все по подключению 4-х канального автомобильного усилителя, надеюсь разложил по «полочкам», теперь все должно быть просто и понятно.

Как подключить фронт через усилитель – АвтоТоп

Двухполосный фронт+ сабвуфер -самая распространенная система на сегодняшний день. И при грамотной настройке двухполосный фронт может сделать звук практически идеальным.

Схема подключения двухполосного фронта и сабвуфера:

Данный фронт состоит из:

1)СЧ динамиков( среднечастотные)

2)Твитеров ( Высокие частоты)

3) Усилитель для Фронта ( Сч, твитеры)

5) Усилитель(моноблок) для сабвуфера

Как настроить двух полосный фронт?

Настройка производится через фильтр кроссовера регулировке чувствительности входного сигнала на внешнем усилителе (Gain).

При настройке системы подключенной по первой схеме необходимо на усилителе или же на магнитоле, если она способна фильтровать, включить для 1 и 2-го канала HPF (High Pass Filter) и настроить срез в районе 80 Гц, для 3-4 канала, на которые подключен сабвуфер, включить LPF (Low Pass Filter) и выставить срез равный или немного выше среза 1-2 канала.

Далее, на усилителе сначала настроить Gain для фронта (1-2 канал), а затем подогнать Gain 3-4 канала, что бы аудиосистема играла гармонично.
Примечание:

В системе , где магнитола без процессора, скорее всего, при одинаковой фазе колонок и сабвуфера, в районе среза, будет провал баса, поэтомурекомендуется поменять полярность сабвуфера или переключить фазу на магнитоле, если в ней есть такая функция.

Многие автовладельцы без технического образования не знают как подключать усилитель к автомагнитоле — для них это кажется слишком трудоемкой задачей. На самом деле, не стоит спешить обращаться в автосервис, т. к. установить автоусилитель не так уж и сложно.

Техническое обслуживание специалистами обойдется дорого, поэтому в целях экономии стоит попытаться разобраться в процедуре подключения, в чем и поможет данная статья.

Для качественной работы усилителя необходимо:

  1. Подать на него хорошее питание;
  2. Подать сигнал от магнитолы. Как правильно подключить магнитолу мы рассмотрели здесь;
  3. Подключить акустику или сабвуфер.

Более подробно о том, как подключить усилитель, можно ознакомиться ниже.

Хорошее питание залог успеха

Процедура подключения усилителя начинается c силовых проводов. Проводка – это важнейший элемент автомобильной аудиосистемы, от неё зависит громкость и качество звука. Для усилителей нужно стабильное питание, т. к. в противном случае мощности будет недостаточно, из-за этого звучание станет искаженным. Чтобы разобраться в том, зачем нужно обращать внимание на качество проводки и как она влияет на воспроизводимый громкоговорителем звук, необходимо узнать, что из себя представляет музыкальный сигнал.

Некоторые предполагают, что он представляет собой синус, однако, музыкальный сингал характеризуется большой разницей между обычным и пиковым значением. Если для динамиков автомобильной акустики резкие всплески сигнала не принципиальны, то в случае с усилителем ситуация совершенно иная. Если сигнал хотя бы на секунду (или даже миллисекунду) превысит допустимую мощность, то эти «аномалии» будут слышны даже для тех, кто не может похвастаться хорошим музыкальным слухом.

Если подключение автомобильного усилителя было выполнено должным образом, то сигнал будет идти по проводам в неискаженном виде. Небрежно сделанная работа или неправильно подобранное сечение проводов приведет к тому, что звук будет более зажатым, грубым и вялым. В некоторых случаях также могут отчетливо быть слышны хрипы.

Как выбрать сечение провода?

Провод – это самый обычный метал, обладающим определенным уровнем сопротивления. Чем толще провод, тем ниже сопротивление провода. Чтобы избежать искажения звука во время сильных перепадов напряжения (например, во время воспроизведения мощного баса), необходимо установить провод нужного калибра.

Стоит отметить, что сечение плюсового кабеля не должно быть больше минусового (длина при этом не имеет значения).

Усилитель принято считать довольно электроемким устройством. Для его эффективной работы необходимо качественное заземление, чтобы была возможность получать нужную энергию от АКБ.
Чтобы правильно выбрать сечение проводов необходимо сделать некоторые расчеты. Для начала посмотреть в инструкцию к усилителю (или прямо на коробку от производителя, если документации нет воспользуйтесь интернетом) и найти там значение номинальной мощности (RMS). Номинальная мощность – это мощность сигнала усилителя, которую он может выдавать на протяжении продолжительного периода времени на один канал в 4 Ома.

Если рассматривать четырехканальные усилители, то они обычно имеют мощность от 40 до 150 Вт на канал. Допустим, что усилитель, который вы приобрели, выдает мощность 80 Вт. В результате несложных математических операций выясняем, что суммарная мощность усилителя составляет 320 Вт. Т.е. как мы это посчитали? всё очень просто умножим номинальную мощность на число каналов. Если у нас двухканальный усилитель имеющий номинальную мощность (RMS) 60 Вт., то суммарная составит 120 Вт.

После того как вы посчитаете мощность желательно ещё определить длину провода от АКБ до вашего усилителя и можете смело воспользоваться таблицей для подбора нужного сечения провода. Как пользоваться таблицей? С левой стороны указана мощность вашего усилителя, справа выбираете длину провода, поднимаетесь наверх и узнаете какое сечение вам необходимо.

В таблице указаны сечения медных проводов, помните что большое количество продаваемых проводов сделаны из алюминия покрытым медью, данные провода не долговечны и имеют больше сопротивление, рекомендуем использовать тока медные провода.

Выбор предохранителя

Для того чтобы обезопасить подключение автомобильного усилителя, необходимо обеспечить защиту силовой подводки от АКБ до усилителя с помощью предохранителя. Предохранители должны быть размещены как можно ближе к аккумулятору. Важно различать предохранитель, который защищает само устройство (будет ли это усилитель или магнитола), и предохранитель, установленный на силовой провод.

Последний нужен для того, чтобы защитить именно кабель, т. к. по нему идет немалый ток.
Убедитесь, чтобы номинал предохранителей совпадал, так как если номинал предохранителя проводки будет очень большой, то в результате короткого замыкания может сгореть провод. Если номинал, наоборот, будет меньше, то предохранитель в момент пиковых нагрузок может легко сгореть и тогда не будет другого выхода, как покупать новый. В таблице ниже указано сечение провода, и необходимый номинал предохранителя.

Подключаем межблочные провода и управляющий (REM)

Чтобы проложить кабель, необходимо найти линейный выход на магнитоле. Линейный выход можно распознать по характерным «колокольчикам», что расположены на задней панели магнитолы. Количество линейных выходов отличается в разных моделях магнитол. Обычно их от одной до трёх пар. В основном они распределяются следующим образом 1 пара — можно подключить сабвуфер или 2 колонки (подписаны как SWF) Если их 2 пары можно подключить 4 колонки или сабвуфер и 2 колонки (выхода подписаны F и SW), и когда на магнитоле 3 пары линейных проводов можно подключить 4 колонки и сабвуфер (F, R, SW) F Это Front т. е. передние колонки, R Read задние колонки, и SW Sabwoorer я думаю и так всем понятно что.

Для соединения потребуется межблочный провод, на котором ни в коем случае нельзя экономить. Запрещается около силовых проводов укладывать межблочный кабель, так как при работе двигателя будут слышны различного рода помехи. Протянуть провода можно как под ковриками салона, так и под потолком. Последний вариант особенно актуален для современных машин, в салоне которых создающих помехи электронных принадлежностей.

Ещё необходимо подключить управляющий провод (REM). Как правило, он идёт вместе с межблочными проводами, но бывает что его и нету, приобретите отдельно необязательно чтобы он был большого сечения 1 мм2 вполне достаточно. Это провод служит управлением для включения усилителя т. е. когда выключаете магнитолу она автоматические включает ваш усилитель или сабвуфер. Как правило этот провод на магнитоле имеет синий цвет с белой полоской, если его нет то используйте синий провод. Подключается он к усилителю к клеме под названием REM.

Схема подключения усилителя

Подключение двухканального и четырёхканального усилителя

Данный раздел мы объединили, т. к. эти усилители имеют очень похожую схему подключения, даже можно сказать проще, четырёх канальный усилитель — это два двухканальных. Подключение двухканального усилителя мы рассматривать не будем, но если вы разберётесь как подключить четырёхканальный, то с подключением двухканального у вас не возникнет проблем. Большинство автолюбителей для своих инсталляций выбирают именно этот вариант, т. к. к данному усилителю можно подключить 4 колонки, или 2 колонки и сабвуфер. Давайте рассмотрим, подключение четырёх канального усилителя используя первый и второй варианты.

Подключение 4 канального усилителя к аккумулятору рекомендуется при помощи толстого кабеля. Как выбрать правильные силовые провода и подключить межблочные это всё мы разобрали выше. Подключения усилителя , как правило, указывается в инструкции от производителя. Когда производится подключение усилителя к акустике, то он работает в режиме стерео, в данном режиме такой тип усилителя может работать под нагрузкой от 4 до 2 ом. Ниже представлена схема подключения четырёхканального усилителя к колонкам.

Теперь разберём второй вариант, когда к четырёхканальному усилителю подключаются колонки и сабвуфер. В данном случае усилитель работает в режиме моно, он берёт напряжение сразу с двух каналов, поэтому старайтесь подбирать сабвуфер имеющий сопротивление 4 ома, это сбережёт усилитель от перегрева и ухода в защиту. Подключить сабвуфер не составит проблем, как правило производитель указывает на усилителе откуда брать плюс для подключения сабвуфера, а откуда минус. Взгляните на схему как осуществляется мостовое подключение 4 канального усилителя.

Подключение моноблока (Одноканального усилителя)

Одноканальные усилители используются лишь для одной цели – подключению к сабвуферу. Примечательной характеристикой усилителей такого плана является повышенная мощность. Моноблоки также способны работать с сопротивлением ниже 4 Ом, что называется низкоомной нагрузкой. Моноблоки относят к усилителям класса D,при этом в них есть специальный фильтр для обрезки частот.

Установка одноканального усилителя не потребует много сил, так как схемы его подключения весьма простые. Всего имеется два выхода – «плюс» и «минус», и если у динамика только одна катушка, то достаточно лишь подключить его к ней. Если речь идет о подключении двух динамиков, то они могут подключаться либо параллельным, либо последовательным способом. Конечно, необязательно ограничиваться только двумя динамиками, но перед тем как подключить усилитель и сабвуфер к магнитоле, справится ли последний с большим уровнем сопротивления.

Видео как правильно подключить четырёхканальный и одноканальный усилитель

Надеемся, что эта статья помогла разобраться в том, как правильно подключить автомобильный усилитель. Оцените статью по 5 бальной шкале, если есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите нам! Оставьте свой комментарий ниже. Это поможет сделать информацию на сайте ещё более полезной.

Сабвуфер – незаменимая вещь для тех, кто хочет получить полное наслаждение от прослушивания музыки. Но беда в том, что мощности магнитолы не хватает для его нормальной работы. Приходится подключать усилитель. И монтаж – это только половина дела. Нужно знать, как настроить усилитель правильно. Об этом и не только мы поговорим в нашей сегодняшней статье.

Как подключить?

Давайте посмотрим, как подключить усилитель в машине:

  • Вначале сабвуфер и другие динамики акустической системы соединяют с соответствующими разъемами на усилителе.
  • Далее аппарат подключают к магнитоле.
  • Затем усилитель автоматически распределит сигнал. Часть уйдет на сабвуфер, а часть – на высоко- и среднечастотные динамики.

Разбираемся с конструкцией

На задней стороне любого усилителя имеется панель с разъемами. На ней есть два раздельных блока. Первый блок – «Фронт» – предназначен для передних каналов. Второй – «Реар» – служит для подсоединения задних динамиков или же сабвуфера. Именно этот блок мы будем настраивать.

Регуляторы акустических усилителей

Процесс настройки автомобильного усилителя заключается в изменении параметров, каждый из которых имеет отдельную функцию. Для настройки даже на самом простом усилителе имеются органы управления:

  • Так, Crossover Selector – это не что иное, как переключатель фильтров.
  • В положении LP усилитель работает в режиме ФНЧ (фильтр низких частот).
  • Когда регулятор установлен в положение НР – работа идет в режиме ФВЧ.
  • В положении же АР фильтры отключены и не работают.

Кроме того, на задней панели имеется переключатель, регулирующий частоту среза фильтров. «Левел» – это регулятор для настройки уровня мощности. А с помощью «Басс Буста» можно усилить низкие частоты, однако усердствовать сильно не стоит.

Если это устройство большой мощности, то перед тем как подключить усилитель в машине, специалисты рекомендуют устанавливать конденсатор.

Стартовая точка настойки акустики

На начальном уровне все, что выходит за рамки регулировки работы кроссоверов и уровня усиления, не имеет значения. Кроме того, не важно, каким образом реализована усилительная часть. Базовый принцип всегда один и тот же.

Вот как настроить усилитель:

  • Для начала отключают любые схемы корректировок звучания.
  • Если же это невозможно, тогда коррекцию выставляют в ноль. Стоит помнить, что это не одно и то же – в первом варианте сигнал не пойдет через цепи коррекции. Значит, путь его будет меньше и ниже уровень искажений.
  • В пассивных кроссоверах регулировка ВЧ-сигналов выставляется примерно в средний уровень, даже если она отличается от нуля. Выбрать следует значение в -3 Дб.
  • В случае с активными кроссоверами частоту разделения ФНЧ и высоких вначале делают одинаковой. Уровень должен составлять около 75-80 Герц.

Уровень усиления на любых каналах выставляют в положение самого минимума. Если выполнить все эти условия, то можно достичь оптимальных базовых настроек.

Настройка коэффициента усиления

Настройка входной чувствительности усилителя – важный этап. В любой инструкции к усилителю указано, как настроить этот коэффициент. Но на практике можно обнаружить, что уровень выставлен неверно. В самом безобидном случае данные ошибки могут привести только к несогласованному звучанию. В худшем – будут значительные искажения (возможно, даже выйдут из строя некоторые компоненты системы).

Если в машине постоянно горят высокочастотные динамики, виной всему неверно выставленный коэффициент усиления. Также горят и сабвуферы, даже если они хорошо и правильно согласованы по мощности с усилителем. Такое иногда случается у тех, кто не знает, как настроить усилитель в машине, и пытается выжать из аппарата все. Но качественный звук – не обязательно громкий. Основной параметр – это его чистота.

Если не ставится задача достичь максимальной громкости, то главное в регулировке коэффициента усиления – не жадничать. Не нужно выжимать из прибора все, что он может. Он предназначен для других целей. Колонка, усилитель – все должно звучать чисто. Лучше немного ошибиться и занизить коэффициент. Это снизит запас громкости, но зато звук будет более качественным. Учитывая запас мощности, который имеется у большинства усилителей младших моделей, потери в предельной громкости не ведут к тихому звучанию.

Настройка коэффициента усиления очень прочно связана с регулировкой кроссовера. Есть простое правило – чем уже диапазон кроссовера для отдельной акустической системы и выше крутизна спада, тем большую мощность можно подавать на динамик. Отсюда и коэффициент усиления может быть выше. Это важно знать перед тем, как настроить усилитель под колонки в машине.

Базовые принципы регулировки названного коэффициента просты – в процессе прослушивания определенных треков уровень плавно повышают до появления искажений. Когда появилась точка искажений, уровень понижают.

Перед тем как настроить усилитель на высокий коэффициент, следует решить, на какой громкости появляются искажения на магнитоле. Зачастую это примерно половина звукового диапазона, а иногда и ниже. Поэтому регулировать коэффициент на усилителе нужно в пределах этого неискажаемого диапазона. Так, если шкала магнитолы имеет 60 единиц, то диапазон от 30 до 60 не подходит, про него лучше забыть. Эти потери восполнятся усилителем.

Первым делом настраивают описываемый коэффициент для фронтальных акустических систем. В самом базовом случае они могут работать через пассивный кроссовер. Затем уже переходят к сабвуферным каналам. Но здесь необходимо следить не за возможными искажениями, а за тональным ровным балансом. Нужно, чтобы звук не был «худым» или чрезмерно «жирным». Если между мощностью каналов есть большая разница, то получить искажения в канале сабвуфера очень сложно.

Настройка для работы с сабвуфером

Давайте на простом примере посмотрим, как настроить усилитель под сабвуфер. Пусть он будет подключен к Rear на усилителе, а фронтальные колонки подключены соответственно к Front. Специалисты рекомендуют следующие настройки:

  1. Усиление низких частот выставляют в ноль для обоих каналов. Уровень или коэффициент усиления так же выставляют в ноль.
  2. Кроссовер для канала Front устанавливают в положение НР.
  3. Для канала Rear кроссовер выставляют в положение LP.
  4. Далее остается только настроить чувствительность, при помощи настройки коэффициента усиления, чтобы звучание было максимально гармоничным. Ее для фронтальных и тыловых каналов регулируют по желанию.

Вот как настроить усилитель под сабвуфер на практике. Как видно, ничего сложного в этом нет. Необходим только хороший слух, акустические треки и достаточно свободного времени.

Настройка без сабвуфера своими руками

В этом случае акустическая система состоит из четырех динамиков. В таком варианте настройки будут самыми простыми. При подобной схеме фильтры усилителя отключены. Все параметры выставляют в ноль, а селектор кроссовера – в положение «Флат». При таких настройках колонка, усилитель и все остальные компоненты будут формировать качественный звук без искажений.

Остается только выставить головное устройство. Это можно сделать выбором из готовых настроек эквалайзера. Громкость выводят на 90 процентов и запускают трек. В процессе звучания регулируют коэффициент усиления до тех пор, пока звук будет громким и чистым, без искажений. Так можно настроить простой усилитель для обычного любителя музыки.

Настройка бытовых усилителей

Принципы регулировки домашних усилителей практически ничем не отличаются от вышеописанной методики. Но есть исключение – если это усилитель, а не ресивер, то зачастую он имеет два канала и эквалайзер.

Вначале все выставляют в ноль, а затем на слух и на вкус настраивают на эквалайзере нужную частотную характеристику. Также регулируют чувствительность входа так, чтобы на выходе не было искажений.

Заключение

Вот как настроить усилитель в автомобиле или дома своими руками. Имея качественные аудиозаписи, можно отрегулировать звук таким образом, чтобы все было сбалансировано, а звучание оказалось чистым и без искажений.

MTX Audio

Часовой пояс: (UTC-12: 00) Международная линия дат — запад (UTC-11: 00) Всемирное координированное время-11 (UTC-10: 00) Алеутские острова (UTC-10: 00) Гавайи (UTC-09: 30) Маркизские острова ( UTC-09: 00) Аляска (UTC-09: 00) Всемирное координированное время-09 (UTC-08: 00) Нижняя Калифорния (UTC-08: 00) Универсальное координированное время-08 (UTC-08: 00) Тихоокеанское время ( США и Канада) (UTC-07: 00) Аризона (UTC-07: 00) Чиуауа, Ла-Пас, Масатлан ​​(UTC-07: 00) Горное время (США и Канада) (UTC-07: 00) Юкон (UTC- 06:00) Центральная Америка (UTC-06: 00) Центральное время (США и Канада) (UTC-06: 00) Остров Пасхи (UTC-06: 00) Гвадалахара, Мехико, Монтеррей (UTC-06: 00) Саскачеван (UTC-05: 00) Богота, Лима, Кито, Рио-Бранко (UTC-05: 00) Четумаль (UTC-05: 00) Восточное время (США и Канада) (UTC-05: 00) Гаити (UTC-05: 00) Гавана (UTC-05: 00) Индиана (Восток) (UTC-05: 00) Теркс и Кайкос (UTC-04: 00) Асунсьон (UTC-04: 00) Атлантическое время (Канада) (UTC-04: 00 ) Каракас (UTC-04: 00) Куяба (UTC-04: 00) Джорджтаун, Ла-Пас, Манаус, Сан-Хуан (UTC-04: 00) Сантьяго (UTC-03: 30) Ньюфаундленд (UTC-03: 00) Арагуайна (UTC-03: 00 ) Бразилиа (UTC-03: 00) Кайенна, Форталеза (UTC-03: 00) Город Буэнос-Айрес (UTC-03: 00) Гренландия (UTC-03: 00) Монтевидео (UTC-03: 00) Пунта-Аренас (UTC -03: 00) Сен-Пьер и Микелон (UTC-03: 00) Сальвадор (UTC-02: 00) Всемирное координированное время-02 (UTC-02: 00) Средняя Атлантика — Старая (UTC-01: 00) Азорские острова ( UTC-01: 00) Острова Кабо-Верде.(UTC) Всемирное координированное время (UTC + 00: 00) Дублин, Эдинбург, Лиссабон, Лондон (UTC + 00: 00) Монровия, Рейкьявик (UTC + 00: 00) Сан-Томе (UTC + 01: 00) Касабланка (UTC + 01:00) Амстердам, Берлин, Берн, Рим, Стокгольм, Вена (UTC + 01: 00) Белград, Братислава, Будапешт, Любляна, Прага (UTC + 01: 00) Брюссель, Копенгаген, Мадрид, Париж (UTC + 01: 00) Сараево, Скопье, Варшава, Загреб (UTC + 01: 00) Западная Центральная Африка (UTC + 02: 00) Амман (UTC + 02: 00) Афины, Бухарест (UTC + 02: 00) Бейрут (UTC + 02: 00) Каир (UTC + 02: 00) Кишинев (UTC + 02: 00) Дамаск (UTC + 02: 00) Газа, Хеврон (UTC + 02: 00) Хараре, Претория (UTC + 02: 00) Хельсинки, Киев, Рига, София, Таллинн, Вильнюс (UTC + 02: 00) Иерусалим (UTC + 02: 00) Джуба (UTC + 02: 00) Калининград (UTC + 02: 00) Хартум (UTC + 02: 00) Триполи (UTC + 02:00) Виндхук (UTC + 03: 00) Багдад (UTC + 03: 00) Стамбул (UTC + 03: 00) Кувейт, Эр-Рияд (UTC + 03: 00) Минск (UTC + 03: 00) Москва, С.-Петербург (UTC + 03: 00) Найроби (UTC + 03: 00) Волгоград (UTC + 03: 30) Тегеран (UTC + 04: 00) Абу-Даби, Маскат (UTC + 04: 00) Астрахань, Ульяновск (UTC + 04 : 00) Баку (UTC + 04: 00) Ижевск, Самара (UTC + 04: 00) Порт-Луи (UTC + 04: 00) Саратов (UTC + 04: 00) Тбилиси (UTC + 04: 00) Ереван (UTC + 04:30) Кабул (UTC + 05: 00) Ашхабад, Ташкент (UTC + 05: 00) Екатеринбург (UTC + 05: 00) Исламабад, Карачи (UTC + 05: 00) Кызылорда (UTC + 05: 30) Ченнаи, Калькутта, Мумбаи, Нью-Дели (UTC + 05: 30) Шри-Джаяварденепура (UTC + 05: 45) Катманду (UTC + 06: 00) Астана (UTC + 06: 00) Дакка (UTC + 06: 00) Омск (UTC + 06:30) Янгон (Рангун) (UTC + 07: 00) Бангкок, Ханой, Джакарта (UTC + 07: 00) Барнаул, Горно-Алтайск (UTC + 07: 00) Ховд (UTC + 07: 00) Красноярск (UTC +07: 00) Новосибирск (UTC + 07: 00) Томск (UTC + 08: 00) Пекин, Чунцин, Гонконг, Урумчи (UTC + 08: 00) Иркутск (UTC + 08: 00) Куала-Лумпур, Сингапур (UTC +08: 00) Перт (UTC + 08: 00) Тайбэй (UTC + 08: 00) Улан-Батор (UTC + 08: 45) Евкла (UTC + 09: 00) Чита (UTC + 09: 00) Осака, Саппоро, Токио (UTC + 09: 00) Пхеньян (UTC + 09: 00) Сеул (UTC + 09: 00) Якутск (UTC + 09: 30) Адель помощник (UTC + 09: 30) Дарвин (UTC + 10: 00) Брисбен (UTC + 10: 00) Канберра, Мельбурн, Сидней (UTC + 10: 00) Гуам, Порт-Морсби (UTC + 10: 00) Хобарт (UTC +10: 00) Владивосток (UTC + 10: 30) Остров Лорд-Хау (UTC + 11: 00) Остров Бугенвиль (UTC + 11: 00) Чокурдах (UTC + 11: 00) Магадан (UTC + 11: 00) Остров Норфолк (UTC + 11: 00) Сахалин (UTC + 11: 00) Соломоновы острова., Новая Каледония (UTC + 12: 00) Анадырь, Петропавловск-Камчатский (UTC + 12: 00) Окленд, Веллингтон (UTC + 12: 00) Всемирное координированное время + 12 (UTC + 12: 00) Фиджи (UTC + 12: 00) Петропавловск-Камчатский — Старое (UTC + 12: 45) Острова Чатем (UTC + 13: 00) Всемирное координированное время + 13 (UTC + 13: 00) Нукуалофа (UTC + 13: 00) Самоа (UTC + 14 : 00) Остров Киритимати

Новостная рассылка:

Установка нескольких автомобильных аудиоусилителей

Похоже, возникает некоторая путаница, когда дело доходит до установки более одного усилителя.Следует использовать один провод питания или несколько проводов? Вы заземляете все в одну точку? Как разделить сигнал низкого уровня? Сколько элементов вы можете подключить к цепи дистанционного включения вашего головного устройства? Разрешите поделиться своими мыслями по поводу установки нескольких усилителей.

Силовой провод

Чем больше усилителей, тем больше потребуется провод или провод большего диаметра. Если вы уже проложили провод питания для существующего усилителя, вы можете просто установить другой провод для дополнительных усилителей.Лично я предпочитаю проложить один новый провод, достаточно большой для всех усилителей и любых запланированных обновлений. Всегда лучше иметь силовой провод большего размера, чем нужно, чем слишком маленький силовой провод. Разница в цене между двумя калибрами проводов (т. Е. 4 калибра по сравнению с 2 калибром) незначительна по сравнению со стоимостью прокладки второго или большего провода в будущем. Я бы запустил один провод и по нескольким другим причинам.

Во-первых, это обычно дешевле двухпроводной с точки зрения материальных и трудовых затрат.Также проще проложить один провод по сравнению с двумя или более отдельными проводами. Вам также потребуется меньше подключений к батарее. Поскольку здесь только один провод, вам понадобится только одна кольцевая клемма на клемме аккумулятора и только один держатель предохранителя для аудиосистемы.

При использовании одного большого провода для нескольких усилителей вам понадобится способ разделить силовой провод на более мелкие провода для каждого компонента. Я предпочитаю использовать обычный распределительный блок, а не плавкий.Они дешевле, и нет необходимости в дополнительных предохранителях, когда рядом с батареей уже есть держатель предохранителя, который защищает основной провод питания (вам придется установить этот держатель). Это предполагает, что ваши усилители уже имеют встроенные предохранители, предназначенные для их защиты. Для усилителей, не имеющих защиты плавкими предохранителями, следует использовать распределительный блок с предохранителями.

Провод заземления

Я часто заземляю свои компоненты, используя отдельные точки заземления.Я мог бы привести все научные причины этого, но все сводится к шуму. По моему опыту, при разделении точек заземления вероятность возникновения шума меньше, чем при использовании одной точки заземления. Это не означает, что любой способ является надежным методом устранения шума, но он помогает, если они разделены как минимум на шесть дюймов или около того, как я обнаружил.

При этом любой метод заземления, который является одновременно безопасным и эффективным, не допускающим шума, является хорошим методом.Я предпочитаю разделять основания, но некоторые установщики предпочитают запускать их в одной точке. Если вы решите проложить заземляющие провода к одной точке, вы также можете использовать распределительный блок. Если вы не используете распределительный блок, вам нужно будет уложить провода заземления так, чтобы самый большой токоведущий провод (обычно от вашего самого большого усилителя) находился внизу (ближайший к точке заземления), а самый маленький токоведущий провод был сверху (ближе всего к головке заземляющего винта).

Кабели RCA

Теперь, когда у вас подключены провода питания и заземления, вам нужно подать на усилители музыкальный сигнал (обычно кабели RCA идут от головного устройства).Лучше всего, если ваше головное устройство (радио / дека) будет иметь отдельный набор выходов, которые можно использовать с дополнительными усилителями. Если в вашем головном устройстве нет этих дополнительных выходов, есть несколько других вариантов.

Если ваши усилители будут питать разнородные динамики (сабвуферы, средние частоты, твитеры и т. Д.), Вы можете использовать электронный кроссовер для разделения и фильтрации сигнала, поступающего на каждый усилитель. Низкочастотные частоты будут отправляться на усилитель сабвуфера, а сигналы высоких частот будут передаваться на другие усилители.Кроссовер будет иметь встроенные линейные драйверы, которые будут увеличивать напряжение сигнала низкого уровня. Это может помочь снизить уровень шума системы.

Некоторые усилители имеют проходную цепь RCA, которая может использоваться для управления другим усилителем в системе. Например, усилитель A будет иметь выход RCA для усилителя B. Иногда они фильтруются, что дает преимущества активного кроссовера без дополнительного оборудования или затрат на установку. Если вы используете отфильтрованный выходной сигнал, убедитесь, что он регулируется или имеет частоту, по крайней мере, пригодную для использования в конструкции вашей системы.

Наименее желательный метод — это Y-адаптер или разветвитель кабеля RCA. Это простой способ разделить один выход RCA на два выхода RCA. По сути, это соединение RCA-сигнала на две цепи. Недостатком является то, что напряжение сигнала также разделяется, так что каждый компонент теперь получает меньший сигнал низкого уровня, что может увеличить шум в системе.

Дистанционное включение

Всем усилителям в системе потребуется сигнал 12 В, который даст им знать, когда нужно включить.Это предусмотрено в головных устройствах вторичного рынка, но не рекомендуется подключать более 1-2 компонентов напрямую к ним. Это связано с тем, что цепь включения головного устройства может подавать в среднем только около 500 мА. Большинству электронных компонентов, таких как усилители, активные кроссоверы и эквалайзеры, для включения требуется около 125 мА. По мере старения этих компонентов текущее потребление может быть еще выше. Если этот потребляемый ток превышает номинал головного устройства, цепь может полностью сгореть.

Вместо прямого подключения каждого компонента вы захотите использовать реле.Реле получит слаботочный сигнал от головного устройства, который запустит реле. Затем реле будет подключать сигнал 12 В к усилителям и другим компонентам. Большинство 12-вольтных реле могут подавать ток до 30 ампер, чего более чем достаточно для всех ваших цепей включения. Это предотвращает попытки вашего головного устройства выдавать слишком большой ток, который может привести к сгоранию схемы включения в головном устройстве. Общепринятый способ подключения реле SPDT (однополюсный, двухпозиционный) показан ниже.

Клемма 85 подключена к массе, а клемма 86 подключена к выводу дистанционного включения от головного устройства. Эти провода можно поменять местами, поскольку они оба подключаются к катушке реле, но для этой иллюстрации мы подключим их таким образом. Клемма 87 реле подключена к клемме дистанционного включения электронных компонентов. Затем клемма 30 реле подключается к 12 вольт. Опять же, эти провода можно было поменять местами.Когда головное устройство включено, дистанционный провод запускает реле, которое соединяет клеммы 30 и 87 вместе, посылая сигнал 12 В на все электронные компоненты.


Справочный DVD-каталог по автомобильной аудиосистеме включает пять различных видеороликов, охватывающих многие области установки автомобильной аудиосистемы и изготовления на заказ. Темы варьируются от базовой установки системы (головные устройства, усилители, динамики и т. Д.) И мобильной безопасности (автомобильная сигнализация и дистанционный запуск) до конструкции корпуса сабвуфера и изготовления стекловолокна.Если вас интересуют изготовление на заказ и установка автомобильной аудиосистемы, обязательно ознакомьтесь с нашими предложениями.

Нажмите здесь, чтобы увидеть дисконтные пакеты DVD


Вернуться к индексу архивов информационных бюллетеней

Советы по установке автомобильного стереоусилителя DIY

Полное руководство по установке автомобильного усилителя

Если вам нравится работать над автомобилем, вы, вероятно, захотите самостоятельно обновить стереосистему.

Это прекрасная возможность узнать больше о том, как работает ваша стереосистема и как добиться от нее наилучшего звука. Установка усилителя и сопутствующих динамиков также позволит вам развить несколько полезных навыков, которые можно использовать для будущих обновлений и настроек.

Хотя это непростая работа, но если вы уверены в своих способностях подключения, дерзайте! А если вам понадобится помощь, не стесняйтесь обращаться к специалистам по автомобильной стереосистеме в AudioMotive.

Готовы начать?

Что вам понадобится

Автомобильные усилители

обычно не идут в комплекте с проводкой, поэтому вам придется покупать проводку, чтобы подключить усилитель к автомобильной стереосистеме.

Провода питания и заземления

Для подачи питания на ваш новый усилитель необходимо подключить его к бортовой сети автомобиля с помощью проводов питания и заземления.

Эти провода должны быть достаточно толстыми, чтобы выдерживать требуемую мощность усилителя. Недостаточно толстый провод может вызвать проблемы с работой усилителя или, по крайней мере, помешать ему выдавать номинальную мощность.

Обратитесь к инструкции к усилителю, чтобы определить рекомендуемый размер проводов. Размер проволоки измеряется в диаметрах, обычно называемых калибром.Чем ниже номер калибра, тем толще получится провод.

Найдите время, чтобы измерить расстояние между автомобильным аккумулятором и усилителем, чтобы получить провода нужной длины.

Встроенный предохранитель

Встроенный предохранитель на основном кабеле питания, в пределах полуметра от соединения с аккумулятором, является обязательным. Этот предохранитель защищает вас, ваш автомобиль и стереосистему от короткого замыкания, которое может вызвать пожар.

Типичный предохранитель длиной от 16 до 20 футов безопасен при использовании одного из следующих:

  • Предохранитель 25 А для проводки калибра 10
  • Предохранитель на 60 А для проводки 8-го калибра
  • Предохранитель на 100 А для проводки 4-го калибра
  • Предохранитель 250 А для проводки 1/0 калибра

В качестве альтернативы поищите комплекты проводки усилителя, соответствующие характеристикам вашего усилителя.В комплекты проводки усилителя входят предохранители и соответствующие провода питания, заземления и включения в одном удобном пакете, что помогает устранить любую возможность путаницы или повреждения.

Кабели RCA и провода для динамиков
Для усилителя

ампер обычно требуются кабели RCA для приема входных сигналов с выхода стереоресивера. Кабели RCA поставляются в виде стереопар и различной длины.

При прокладке проводов громкоговорителей от выхода усилителя к громкоговорителям можно использовать провод любого размера от 18 до 14 калибра. Для сабвуферов используйте провода калибра от 16 до 12.

Пошаговое руководство

Когда все компоненты и проводка готовы к работе, пора приступать к работе!

ПРИМЕЧАНИЕ : Особенности установки зависят от приобретенного вами усилителя и марки вашего автомобиля. Если сомневаетесь, звоните профессионалам!

Шаг 1. Отсоедините автомобильный аккумулятор

Ваш автомобиль должен быть припаркован на ровной поверхности с включенным стояночным тормозом. Отсюда откройте капот и отсоедините аккумулятор, начиная с отрицательной клеммы.Это поможет предотвратить короткое замыкание и поражение электрическим током при установке усилителя!

Шаг 2: Установите усилитель

Выберите безопасное место для надежной установки усилителя. Производитель обычно включает несколько рекомендаций в прилагаемые инструкции.

Как показывает практика, усилители выделяют много тепла, поэтому для охлаждения им требуется несколько дюймов воздушного пространства со всех сторон. Не устанавливайте усилитель вверх ногами! Хотя вы можете сэкономить место, тепло, которое он излучает, будет просто излучаться обратно в усилитель, вызывая перегрев и создавая опасность пожара.

Также необходимо обеспечить достаточно места для подключения проводки и регулировки органов управления. Но это не все! Ваш усилитель также должен находиться на расстоянии не менее трех футов от вашей стереосистемы, чтобы избежать помех и лучистого шума. Крепление усилителя непосредственно к металлическому шасси вашего автомобиля также может стать причиной проблем с шумом. Используйте резиновые втулки вокруг крепежных винтов или прикрепите их к деревянной доске, прежде чем прикреплять их к кузову автомобиля.

Возможные места для установки усилителя:

  • На брандмауэре со стороны пассажира — используйте короткие провода и патч-корды
  • В зоне багажника / люка
  • Под сиденьем

Обратите внимание, что вам нужно будет скрыть проводку для безопасности и внешнего вида.В зависимости от выбранного места вам потребуется проложить проводку под приборной панелью, кик-панелью, накладкой на порог двери или обшивкой стойки. Эти панели обычно можно снять, открутив и / или приподняв их по краям.

Используйте пластиковые стяжки, чтобы закрепить проводку, особенно за приборной панелью, чтобы провода не мешали движущимся частям автомобиля.

Шаг 3. Установите провод питания

Вам нужно будет проложить провод питания от автомобильного аккумулятора через межсетевой экран автомобиля и через корпус автомобиля к усилителю.

Для этого найдите в брандмауэре неиспользуемую втулку, через которую пройдет провод. В качестве альтернативы вы можете найти тот, через который проходят провода и достаточно места для провода питания.

Если втулки для использования отсутствуют, просверлите отверстие в брандмауэре, проверяя с обеих сторон, чтобы убедиться, что вы не просверливаете электрические провода или газопроводы. Используйте втулку на новом отверстии, чтобы не повредить провод, проходящий через отверстие.

Шаг 4. Установите патрон предохранителя

Если в вашем проводе питания уже установлен патрон предохранителя, вы можете пропустить этот шаг.

Если нет, ничего страшного. Найдите место для установки держателя предохранителя рядом с автомобильным аккумулятором, в идеале на расстоянии менее 6 дюймов от аккумулятора. Закрепите держатель винтом или кабельной стяжкой.

Отрежьте конец провода питания коротким отрезком. Эта деталь должна быть достаточно длинной, чтобы дотянуться до держателя предохранителя от автомобильного аккумулятора. Используйте инструмент для зачистки проводов, чтобы снять изоляцию с обоих концов только что отрезанного отрезка провода.

Возьмите клеммное кольцо из комплекта проводки и обожмите его на одном конце этого короткого отрезка провода.Присоедините держатель предохранителя к другому концу.

Снимите изоляцию с конца провода питания и подсоедините его к другому концу держателя предохранителя.

Шаг 5: Подключите провод питания

Подсоедините провод питания к положительной клемме аккумуляторной батареи.

Для установленного сверху полюса батареи обожмите кольцевую клемму на конце кабеля питания, если она еще не прикреплена. Снимите гайку с клеммы аккумулятора, наденьте кольцо кабеля питания на болт, которым клемма аккумулятора крепится к полюсу аккумулятора.Затем замените гайку.

Клеммные адаптеры доступны для автомобилей с боковыми выводами аккумуляторной батареи.

Проденьте жгут проводов через кабель питания, пока он не достигнет брандмауэра, и обрежьте его по размеру. Затем проденьте проволочный жгут на короткий провод, прикрепленный к держателю предохранителя и батарее.

Шаг 6: Установите заземляющий провод

Найдите болт на металлической раме вашего автомобиля рядом с усилителем. Если вы не можете найти его, просверлите для него отверстие, убедившись, что вы не просверливаете провода, линии или бензобак.

Обожмите кольцевой зажим на коротком заземляющем кабеле. Соскребите краску и удалите грязь с места для болта, чтобы заземляющий провод соединялся с оголенным металлом. Затем плотно прикрутите клемму к металлическому шасси автомобиля.

Плохое или ненадлежащее заземление — основная причина проблем с усилителями в автомобильных стереосистемах.

Шаг 7. Подключите RCA, динамик и провода дистанционного включения

Подключите эти провода от усилителя к задней части головного стерео устройства. Если на вашем головном устройстве нет выхода дистанционного включения, вам необходимо подключить провод включения к клемме выхода с предохранителем провода питания.

Подключите провода передних, задних динамиков и сабвуфера от усилителя к соответствующим динамикам.

После того, как все провода подключены, убедитесь, что все провода затянуты и надежны.

Шаг 8: Включите

Установите все усиления усилителя на минимум и выключите все фильтры, усиление низких частот и эквалайзер. Убедитесь, что главный предохранитель надежно закреплен. И снова подключите отрицательный кабель аккумуляторной батареи вашего автомобиля.

Включите автомобиль и радио. Проверьте индикатор питания усилителя.Включите музыку и убедитесь, что звук исходит из каждого динамика.

Протестируйте стереосистему, используя настройки баланса, затухания и сабвуфера на головном устройстве. Убедитесь, что каждый динамик работает без статического электричества или искажений.

Установите усиление усилителя в соответствии с уровнем на входе усилителя и уровнем на выходе ресивера.

Если все нормально, переустановите стереосистему и панели.

Поиск и устранение неисправностей

Общие проблемы, возникающие при установке самодельных автомобильных усилителей, включают:

  • Требуется сброс заводского кода защиты от кражи радиостанции;
  • Неисправная электрическая система;
  • Нет звука из динамиков; и
  • Шум из динамиков.

Чтобы быстро решить эти проблемы или вообще избежать их, обратитесь за помощью к специалистам.

Посетите специалистов по установке автомобильных усилителей, чтобы получить профессиональную и беспроблемную модернизацию и установку автомобильной стереосистемы.

Подключение двух усилителей к одной автомобильной аудиосистеме

Подключение одного усилителя может быть достаточно сложным, особенно когда вы имеете дело с заводской автомобильной стереосистемой, и ситуация становится еще более сложной, когда вы добавляете в уравнение несколько усилителей. Вы можете подключить два усилителя или даже несколько усилителей к одной автомобильной аудиосистеме, но это требует дополнительного планирования.

Основные факторы, которые необходимо учитывать при подключении двух или более усилителей, — это то, как вы будете обращаться с кабелем питания, заземляя каждый усилитель, и достаточно ли силен сигнал дистанционного включения от вашего головного устройства, чтобы его можно было разделить между несколько усилителей.

Можно ли использовать несколько усилителей в одной автомобильной аудиосистеме?

Короткий ответ заключается в том, что вы можете использовать любое количество или комбинацию усилителей мощности в автомобильной аудиосистеме, если вы правильно их подключили. Основная оговорка заключается в том, что система зарядки в первую очередь должна обеспечивать достаточное количество сока.Если вы добавляете слишком много усилителей, и они потребляют слишком много энергии, вам может потребоваться обновить генератор или установить колпачок жесткости.

Что касается того, что лучше использовать один многоканальный усилитель или несколько усилителей для питания ваших различных динамиков, это зависит от таких факторов, как объем доступного пространства, результаты, которые вы ищете, классы усилителей, которые вы используете, и личные предпочтения. .

Наиболее частая причина подключения нескольких усилителей — это один для основных динамиков и второй усилитель для сабвуфера.

Если вы все же решите использовать несколько усилителей, процесс подключения нескольких усилителей будет аналогичен настройке с одним усилителем. У вас есть несколько вариантов, но в любом случае важно учитывать повышенное потребление тока.

Схема подключения нескольких усилителей

Независимо от количества усилителей мощности, которые вы используете в своей автомобильной аудиосистеме, важно придерживаться передовых методов подключения.

Что касается проводки усилителя, это означает получение энергии прямо от батареи.Имея это в виду, у вас есть возможность прокладывать отдельные кабели питания для каждого усилителя или один кабель, который питает их все. В зависимости от вашей конкретной настройки любой из этих вариантов может работать лучше всего.

В большинстве случаев использование одного кабеля питания является наиболее элегантным решением. Если вы решите выбрать этот вариант, то рекомендуется использовать кабель питания самого толстого сечения, который подойдет для вашего приложения.

В связи с тем, что ваш кабель питания должен выдерживать ток, потребляемый всеми вашими усилителями одновременно, он должен быть значительно больше по калибру, чем требуется спецификациями ваших индивидуальных усилителей.Например, если для ваших усилителей достаточно кабеля калибра 8, вы можете использовать кабель калибра 4 для подключения к батарее.

Лучший способ подключить несколько усилителей к одному силовому кабелю — использовать блок распределения питания. Это позволяет вам использовать один кабель для большей части работы, включая важную часть, которая проходит через межсетевой экран, а затем использовать более короткие отдельные кабели для фактического подключения к каждому усилителю. Распределительный блок также можно использовать с предохранителями, что полезно, если в ваших усилителях нет встроенных предохранителей.

Ампер заземления, проводка

Вместо того, чтобы заземлять ваши усилители по отдельности, следует также использовать распределительный блок для заземления.

В зеркальном отображении блока распределения питания отдельные усилители должны быть подключены к блоку распределения заземления, который, в свою очередь, должен быть подключен к надежному заземлению шасси. Вы можете использовать тот же заземляющий блок для других аудиокомпонентов, что также является хорошим способом избежать проблем с контуром заземления.

Проводка дистанционного включения нескольких усилителей

В некоторых случаях вы можете обнаружить, что один вывод дистанционного включения не может справиться с потребляемым током, требуемым несколькими усилителями.Один из способов обойти эту проблему — подключить провода включения от ваших усилителей к реле, которое запускается вашим головным устройством.

Lifewire

Вместо того, чтобы получать питание от головного устройства, реле следует подключить к другому источнику напряжения батареи — либо от блока предохранителей, либо непосредственно от батареи. Это эффективно изолирует сигнал включения от головного устройства от нескольких усилителей, что, надеюсь, позволит вам избежать каких-либо проблем с перегрузкой по току.

Электропроводка усилителя: головное устройство и динамики

Способ подключения головного устройства к усилителю будет зависеть от выходов на вашем головном устройстве.Если ваше головное устройство имеет несколько выходов предусилителя, вы можете подключить каждый набор выходов непосредственно к одному из ваших усилителей.

Если на вашем головном устройстве нет нескольких выходов предусилителя, вам придется проверить свои усилители. В некоторых случаях внутренняя проводка усилителя включает функцию сквозного подключения предусилителя, что позволяет соединять несколько усилителей вместе. В этом случае вы можете подключить сквозные выходы на первом усилителе к входам предусилителя на втором усилителе и так далее.

Если на вашем головном устройстве нет нескольких выходов предусилителя, и ваши усилители не имеют функции сквозной передачи, вам необходимо использовать Y-адаптеры для разделения сигнала между вашими усилителями.

Ситуация с проводкой усилителя может быть немного сложнее, если на вашем головном устройстве вообще нет выходов предусилителя. В этом случае вы будете использовать провод громкоговорителей для подключения головного устройства к усилителям, и вам понадобятся либо усилители мощности с входами уровня громкоговорителей, либо преобразователь линейного выхода, чтобы обеспечить вам линейные входы для ваших усилителей.

Спасибо, что сообщили нам!

Расскажите, почему!

Другой Недостаточно подробностей Сложно понять

Установка усилителя автомобильной аудиосистемы

3 — ЭЛЕКТРОПРОВОДКА

ПРЕДУПРЕЖДЕНИЕ

  • Если есть сомнения относительно вашей способности правильно установить усилитель и подключить систему, попросите дистрибьютора Focal сделать это за вас.
  • Не прокладывайте кабели питания рядом с низкоуровневыми входными кабелями (RCA), автомобильной радиоантенной или чувствительными устройствами.
  • Сильноточные кабели питания могут вызывать статические помехи или помехи, влияющие на аудиосигналы.
  • Перед тем, как приступить к подключению и настройке, снимите отрицательную (-) клемму аккумуляторной батареи автомобиля (рис. 1).

Какой калибр провода блока питания мне следует использовать?

Изолируйте кабель

Проложите аудиокабели низкого уровня (кабель RCA), кабели громкоговорителей, кабель ДИСТАНЦИОННОГО УПРАВЛЕНИЯ, а также кабель ДИСТАНЦИОННОГО УПРАВЛЕНИЯ {ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ только с эталонами FPS 1500, FPS 2300RX и FPS 4160}, изолировав их от мощных автомобильные аксессуары, в частности электродвигатели (стеклоочиститель,…).Сохраняйте всю длину тросов, она будет отрегулирована позже.

Положительная мощность

Проложите положительные кабели питания (+). При этом убедитесь, что они проложены напротив кабелей, которые вы ранее проложили — это необходимо, чтобы избежать каких-либо помех. НЕ ПОДКЛЮЧАЙТЕ КАБЕЛЬ.

Отрицательная мощность

Возьмите отрицательный кабель питания. Этот кабель должен быть как можно короче и в идеале не должен быть длиннее 1 метра, чтобы обеспечить эффективное соединение между усилителем и шасси автомобиля.Найдите подходящую точку заземления, затем отшлифуйте ее, чтобы удалить любые следы краски или другого покрытия и тем самым оптимизировать точку контакта. Проколите металл, который вы предварительно отшлифовали, сделав отверстие того же размера, что и винт, который вы используете, убедившись, что поблизости нет кабелей для резервуара или каких-либо других чувствительных устройств транспортного средства. Зачистите 1 см кабеля (рис. 3) и залудите его. Надежно прикрутите кабель к клемме GND усилителя. Другой конец оловяните, а затем обожмите или приварите к прилагаемому контактному наконечнику.Вставьте наконечник клеммы в винт, затем вставьте винт и гайку на место и надежно ввинтите.

Фаза подключения

Теперь вы можете начать этап подключения кабелей RCA, REMOTE и динамиков. Подключите кабели RCA к усилителю (рис. 5). При подключении RCA соблюдайте полярность (ВХОД слева = черный или белый, ВХОД справа = красный). Затем подключите кабель (-и) к автомобильному радиоприемнику.

Если автомагнитола не оборудована выходами RCA, переходники высокого и низкого уровня (выходы динамиков, которые используются как выходы RCA) доступны у всех дистрибьюторов Focal.Эти адаптеры позволят подключать кабели через выходы динамиков автомобильного радио вместо необходимых выходов RCA, которые они заменяют. Теперь подключите кабель REMOTE к усилителю (клемма REM), плотно прикрутив его. Подключите другой конец кабеля REMOTE к разъему REMOTE автомобильного радио. Наконец, подключите кабели динамиков к усилителю и убедитесь в соблюдении полярности (+ с +; — с -), зачистив 1 см кабеля (рис.3). Подключите кабель ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (только с FPS 1500, FPS 2300RX и FPS 4160) к усилителю, а затем закрепите пульт дистанционного управления в предназначенном для него месте (кроме модели FPS 2160).

Кабель питания

Подготовьте положительный (+) кабель питания для подключения к усилителю, удалив 1 см пластикового покрытия с его конца (рис. 3). Залудите эту часть кабеля с помощью паяльника и залудите провод. Вставьте луженую часть без пластика в клемму усилителя «+ BATT», затем закрепите кабель на месте, плотно закрутив его.

ПРЕДУПРЕЖДЕНИЕ
Кабель, соединяющий положительную (+) клемму с аккумулятором на клемме клеммы «+ BATT» усилителя, должен быть ОБЯЗАТЕЛЬНО предохранен (см. Номинальные значения тока, указанные в таблице на стр. 30) на расстоянии не более 40 см от источника питания. аккумулятор автомобиля.Соединения на держателе предохранителя должны быть полностью изолированы.

Установка держателя предохранителя

Теперь можно начать этап внедрения держателя предохранителя для безопасной установки. Держатель предохранителя должен быть подсоединен к обоим концам положительного (+) кабеля питания. Его следует размещать близко к батарее {от 10 до 40 см. (рис. 7)}. Снимите держатель предохранителя, осторожно извлеките предохранитель. Закрепите основание держателя предохранителя. Обрежьте красный кабель питания длиной от 10 до 40 см. (максимум) от АКБ (рис.7). Сохраните оставшийся обрезок кабеля, который будет использоваться для соединения другого конца предохранителя с положительной клеммой держателя предохранителя (+) аккумуляторной батареи автомобиля. Зачистите 1 см (рис. 3), залудите. Прикрутите кабель к клемме основания держателя. Соберите оставшийся лом кабеля. Зачистите 1 см (рис. 3), залудите. Прикрутите кабель к другой клемме основания держателя.

ПРЕДУПРЕЖДЕНИЕ
Не открывайте усилитель и не вносите никаких изменений в изделия. Существует риск несчастного случая, возгорания или поражения электрическим током.

Оловите конец кабеля питания перед подключением его к положительной (+) клемме аккумулятора. Приварите конец кабеля к клемме, которая будет использоваться для положительной (+) клеммы аккумулятора. Подсоедините наконечник клеммы к положительной клемме аккумулятора.
Вставьте предохранитель в держатели предохранителей и плотно закрутите.

Громкоговорители

Подключите кабели громкоговорителей к перекрестным сетям правого и левого каналов, убедившись, что полярности совпадают (примечание: + = кабель с красной рамкой, если вы используете комплект Focal), как и те, которые используются для стандартных схем подключения.Усилители Focal могут работать в мостовом режиме (см. Характеристики продукта на стр. 29, чтобы узнать мощность, передаваемую в мостовом режиме) для усиления сабвуферов. Для этого просто подключите положительный (+) кабель динамика к клемме BRIDGE (+), а отрицательный (-) кабель динамика к соответствующей клемме BRIDGE (-).

ПРЕДУПРЕЖДЕНИЕ
При подключении нескольких сабвуферов к одному выходу проверьте совместимость импеданса усилителя.

Монтажный тест

На этом этап подключения завершен.Но вы должны проверить правильность подачи питания, а также правильную работу всей системы (автомобильный радиоприемник / усилитель / громкоговорители). Установите все усиления (источник, усилитель) на минимум. Включите разные элементы. Когда все элементы включены, проведите тест на низкой громкости, регулируя различные коэффициенты усиления.

Диагностика проблем автомобильного усилителя путем проверки проводки

Если стереосистема вашего автомобиля делает вас бесшумной, вам не нужно мириться с этим или бежать к дилеру — по крайней мере, не сразу.Часто исправить это так же просто, как отследить неисправную проводку и затем заменить ее.

Вот что вы можете сделать, чтобы проверить свою проводку или посмотреть, нужно ли заменять усилитель или головное устройство. В последнем случае, по крайней мере, вы сможете дать своему механику должное внимание и избежать дополнительных затрат на их диагностику.

Тестирование, Тестирование

Автомобильные стереосистемы прошли долгий путь со времен единственного динамика, установленного на приборной панели, который подключается к AM-радио.Иногда вам, вероятно, захочется вернуться в те простые времена, особенно если ваша аудиосистема с 10 динамиками вас подвела. Но даже современные высокотехнологичные системы можно проверить.

Пока основной блок включен, вы можете перейти к внешним усилителям по линии. Если в вашей машине не используются усилители в системе (обратитесь к руководству по ремонту, чтобы узнать об этом), вы можете перейти к этапу проверки динамиков в разделе «Устранение неполадок стереосистемы». Если у вас есть централизованно функционирующий внешний усилитель на следующем этапе ниже по цепочке, или у вас есть удаленные усилители, которые устанавливаются на каждый динамик, вам необходимо проверить свой усилитель, чтобы увидеть, получают ли они питание.Усилитель, который не включается, не будет работать и не пропускает музыку в динамик.

Усилитель вверх

Первая задача — найти усилитель, который может быть полностью закопан под сиденьем, в багажнике, под приборной панелью — вы называете это. Руководство по ремонту поможет вам выяснить, где найти усилитель или усилители (у вас определенно может быть несколько). После того, как вы определите местонахождение усилителя, вам нужно будет свериться со схемой подключения, чтобы выяснить, какие провода и какие свойства тестировать.

Найдите жгут проводов, в котором находятся провода питания, заземления и дистанционного управления. У некоторых усилителей по одной вилке сбоку, у других — по два и более. Используя электрическую схему, найдите основной провод питания, обычно отмеченный на схеме «12 В +». Этот провод может быть либо постоянно горячим, либо горячим только при включенном зажигании (так называемом «переключенном»). Поверните ключ в положение для принадлежностей, чтобы быть уверенным, что вы проверяете провод в рабочем состоянии. Используя мультиметр или простой тестер цепей, проверьте этот провод, чтобы убедиться, что он горячий.Если это не так, вам нужно будет начать прослеживать провода обратно через жгут, пока не найдете либо ослабленную вилку, либо разрыв в проводе. Это совсем не весело, и, надеюсь, вам никогда не придется туда ехать.

Земля вверх

Далее проверьте землю. Это легко проверить, но вы должны быть уверены, что у вас есть положительный результат для тестирования. Поскольку вы только что проверили свой основной провод питания, используйте его. Прикоснитесь одним концом тестового провода к проводу питания, а другой конец — к земле в жгуте проводов.Если заземление плохое, можно легко проложить новый провод заземления, чтобы спасти положение.

Удаленный поводок

Проверка удаленного провода аналогична проверке горячего вывода или основного провода питания. Хитрость здесь в том, чтобы убедиться, что радио включено, так как это то, что говорит вашему усилителю о включении. Если удаленный вывод подает питание на усилитель, пора проверить выходную сторону усилителя, проверив динамики и провода динамиков. Если вы ничего не получаете, вам придется вернуться, чтобы проверить входной сигнал (что сложнее), и вы обнаружите, нужно ли вам заменить усилитель или головное устройство.

Основы подключения автомобильной аудиосистемы

В этой статье мы обсудим основы подключения аудиосистемы вашего автомобиля. В частности, мы рассмотрим добавление одного или двух усилителей к вашей системе и рассмотрим этапы механической и электрической установки. Вернитесь к этим двум иллюстрациям, просматривая текст.

Схема разводки для системы с одним усилителем, которая обслуживает 1 пару динамиков и сабвуфер. Система с двумя усилителями: 4-канальный усилитель для двух пар динамиков и моноусилитель для сабвуфера.

Необходимые инструменты:

Шаг № 1 очень важен!

Каждый установщик автомобильной аудиосистемы, да и вообще каждый профессионал в области автомобильной промышленности, всегда будет рекомендовать этот первый шаг: отсоединить аккумулятор, отсоединив отрицательный кабель аккумулятора. Это нужно сделать, чтобы избежать короткого замыкания. Помните, что на многих автомобилях последних моделей вам понадобится «код радиосвязи», чтобы повторно активировать радиоприемник.

Расположение усилителя

Предполагая, что в вашем автомобиле или грузовике есть стереофоническая звуковая система и вы заинтересованы в установке одного или двух усилителей в качестве обновления, следующим шагом будет выбор места установки усилителя.Установите усилитель на расстоянии менее трех футов от автомобильного радио или прикрутите его непосредственно к металлическому шасси автомобиля, и вы услышите много раздражающих статических помех, жужжания и гудения поверх музыки. Удаление усилителя от головного устройства с помощью резиновых монтажных втулок и / или установка его на что-то другое, кроме шасси, поможет устранить этот вид нежелательного шума.

В то время как установка усилителя в багажник или хэтчбек обычно является хорошей идеей, закрепление его в перевернутом положении (как показано здесь) — нет.Чтобы тепло могло выходить из усилителя и уходить, убедитесь, что вентилируемые планки обращены вверх или в сторону, а не вниз. Усилители

имеют на своей поверхности ребра охлаждения с прорезями для отвода внутреннего тепла, которое накапливается. (Усилители мощности могут сильно нагреваться на ощупь.) Выбирая место, убедитесь, что вокруг охлаждающих ребер достаточно места для рассеивания тепла, которое будет излучаться вверх. Ребра должны быть обращены к бокам или к верху усилителя. Перевернуть усилитель нельзя, потому что ребра охлаждения будут внизу, а рассеиваемое тепло будет излучаться обратно внутрь блока усилителя, откуда оно не может уйти.

Вы также захотите оставить достаточно места по бокам усилителя для подключения проводки и настройки усиления, кроссовера и других факторов. Типичные места установки усилителя — под приборной панелью со стороны пассажира, под сиденьем, в багажнике или в зоне люка. У каждого выбора есть свои плюсы и минусы. Под приборной панелью или сиденьем проводка к ресиверу короче, но установка может быть неудобной. Сиденье может потребоваться временно снять. Доступ к багажнику / люку легко получить, но при этом необходимо проложить провода по всей длине автомобиля.Грузоподъемность может быть нарушена.

Заземление усилителя

По мнению экспертов, слабая или плохая проводка заземления является основной причиной проблем и низкой производительности стереосистемы. (Интересно, что это также причина №1 любой проблемы с электричеством в автомобиле.) Все усилители требуют отдельного заземляющего провода, поэтому важно найти идеальное место для этого подключения. Один простой выбор — существующая точка заземления. Найдите провод или кабель, уже подключенный к болту, который ввинчивается в корпус или шасси.

Если вы решите создать новую точку заземления, вам нужно будет просверлить отверстие (ПРИМЕЧАНИЕ! Убедитесь, что у вас есть зазор с другой стороны) и соскоблите краску, грунтовку и т. Д., Которые могут помешать хорошему металлу. -металлический контакт. Винт для листового металла подходящего размера и звездообразная шайба улучшат качество заземления.

Размещение проводки

Определив местоположение усилителя, вы должны спланировать прокладку проводов от него к батарее, головному устройству и динамикам.

Если новый усилитель установлен в багажнике, вам необходимо спланировать способ прокладки проводки от задней части к передней, сохраняя ее скрытой и защищенной. Чтобы разместить провода под ковровым покрытием, потребуется некоторая частичная разборка. Проложите проводку так, чтобы к ней было легко получить доступ, например, под дверными порогами, защитные панели, панели обивки стоек и съемные подушки задних сидений. Обычно эти компоненты довольно легко откручиваются или откручиваются от краев.

Поскольку вам нужно проложить провод питания усилителя непосредственно от аккумулятора автомобиля, лучше всего провести его через существующие отверстия в брандмауэре, созданные для другой проводки.

Ваш усилитель будет получать питание непосредственно от положительной клеммы аккумуляторной батареи автомобиля, поэтому также необходимо будет пропустить кабель питания через межсетевой экран автомобиля. В большинстве автомобилей такое отверстие уже просверлено для прохода других кабелей, поэтому найдите это отверстие и пропустите через него проводку. Ваш усилитель должен поставляться с кабелем питания длиной примерно от 15 до 19 футов.От батареи в моторном отсеке вы проведете этот провод через брандмауэр и под панелями, описанными в предыдущем абзаце, пока он не достигнет усилителя.

Патрон предохранителя

В установочный комплект входит патрон предохранителя. Возможно, он уже встроен в ваш кабель питания, но если это не так, вам придется установить его самостоятельно. Промышленный стандарт заключается в том, что предохранитель должен находиться на расстоянии не более 18 дюймов от батареи; предпочтительно менее 12 дюймов.Отрежьте отрезок провода питания длиной 12-18 дюймов, прикрепите его к одному концу держателя предохранителя, а другой конец кабеля прикрепите к другому концу держателя предохранителя. Используйте соответствующие инструменты для зачистки проводов и обжима для соединения клемм или припаяйте их и накройте термоусадочной трубкой или изолентой.

На этом рисунке показано идеальное место для установки держателя предохранителя усилителя — как можно ближе к батарее. Также обратите внимание, что провод питания усилителя подключается к вспомогательной шпильке рядом с клемма аккумулятора.

Подключение к плюсовому кабелю аккумулятора обычно выполняется с помощью кольцевой клеммы. ПРИМЕЧАНИЕ! Присоедините эту кольцевую клемму к вспомогательной шпильке или к болту / гайке, которые крепят положительную клемму. НЕ прикрепляйте его к самому полюсу аккумулятора.

Подключение «провода включения» усилителя

Следующим шагом является вытаскивание радио (см. Соответствующую статью об установке автомобильной аудиосистемы 101) и определение «провода включения усилителя», ведущего от него — обычно он синий в цвете.

Провода включения усилителя автоматически подают сигнал о включении усилителя при включении радиоприемника.

У вашего усилителя будет вывод, предназначенный для сопряжения с этим проводом, и их можно обжать или спаять вместе в зависимости от ваших предпочтений. После подключения провод включения автоматически подаст сигнал усилителю на включение после включения радио. (Обратитесь к двум иллюстрациям в начале этой статьи, чтобы увидеть синий провод включения.)

Подключение проводов, передающих сигналы к усилителю

Теперь пришло время установить провода, передающие сигнал на ваш усилитель.Некоторые стереоприемники могут быть оснащены разъемами типа RCA, а некоторые — нет, но самое важное, что нужно помнить, это то, что сигнальные провода и шнуры питания для усилителей всегда должны прокладываться с противоположных сторон автомобиля, чтобы предотвратить электрические помехи и статический заряд.

Многие стереосистемы оснащены выходными разъемами типа RCA для подключения сигнальных проводов к усилителю. Сигнальные провода и шнуры питания для усилителей всегда следует прокладывать с противоположных сторон автомобиля, чтобы предотвратить электрические помехи и статическое электричество.

Однако, если в вашем радио нет выходов RCA, можно отрезать заводскую проводку динамиков и использовать ее в качестве источника входного сигнала для вашего усилителя.Вам понадобится преобразователь линейного выхода, который преобразует линейные выходы громкоговорителей высокого уровня от источника звука в разъемы RCA низкого уровня на вашем усилителе. Отрежьте заводскую проводку у динамиков или позади радио, затем подключите эти провода от радио к преобразователю линейного выхода.

Подключение громкоговорителей к усилителю

Последний шаг перед тестированием и использованием нового усилителя — это проложить новые провода громкоговорителей от выходных разъемов усилителя к каждому громкоговорителю. Калибр 16 — хорошая толщина для колонок, а калибр 14 или 12 — для сабвуферов.Убедитесь, что проводка от положительной и отрицательной клемм усилителя ведет к соответствующим положительным и отрицательным клеммам на динамиках, чтобы обеспечить надлежащее качество звука.

В отличие от входного сигнала от самого радио, сигналы, поступающие на динамики, не будут иметь статического электричества, если проводка будет размещена рядом с силовыми кабелями. Проведите проводку к дверным динамикам через резиновый чехол, ведущий к внутренней части дверной панели — обычно этот чехол находится возле одной из дверных петель.

Если у вас есть система с выходной мощностью менее 75 Вт, можно также проложить все провода динамиков от усилителя до жгута проводов в приборной панели за стереосистемой.Таким образом, вы будете использовать все заводские провода для динамиков, чтобы передавать звук в динамики. Отрежьте каждый провод динамика, выходящий из жгута, и снова подсоедините их к проводам от усилителя.

Установка второго усилителя

Посмотрите на электрическую схему в верхней части этой статьи; установка второго усилителя не намного сложнее, чем установка одного усилителя. Использование распределительных блоков и заземляющих блоков для подключения питания и заземления помогает свести к минимуму необходимость дублирования проводки.Вам понадобится как сигнальный провод сабвуфера, так и дополнительный провод включения от ресивера. Провод включения может быть сращиванием существующего. Единственный действительно уникальный элемент усилителя сабвуфера — это конденсатор. Вкратце, конденсатор — это устройство, способное накапливать электричество. Поскольку субусилитель требует постоянного напряжения для выработки мощности, любое колебание этого напряжения может привести к временной потере мощности или звука. Конденсатор «выравнивает» любые падения напряжения, подавая напряжение на сабвуфер, чтобы поддерживать его работу на оптимальном уровне.

Power Things Up

После двойной проверки всех соединений переустановите отрицательный кабель аккумуляторной батареи автомобиля, чтобы восстановить питание. Когда все в вашей новой системе заработает, как вам нравится, полностью прикрутите радио на место и снова установите все незакрепленные защитные панели. Наслаждайтесь своей новой, более мощной автомобильной аудиосистемой!

Похожие записи

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
