Как эксплуатировать вариатор: особенности и правила эксплуатации (не стоит сильно нагружать, буксировать и ездить по бездорожью)

особенности и правила эксплуатации (не стоит сильно нагружать, буксировать и ездить по бездорожью)

Вариатор — разновидность автоматической коробки передач. При использовании практически не отличается от всех других АКПП, однако абсолютно отличен своим внутренним устройством. CVT (бесступенчатая трансмиссия) обеспечивает плавную смену передач. Машина не дёргается, мотор не «рычит» благодаря тому, что механизм контролируется программным обеспечением, которое гасит нежелательные резкие перепады параметров работающей системы, устраняя излишние перегрузки. Ускорение происходит с лёгкостью, без буксовок и рывков, что в значительной степени добавляет комфортности при езде.

Однако вариатор является устройством довольно нежным и капризным. Для управления автомобилем с CVT необходимо изучить некоторые тонкости в его работе.

Правила эксплуатации

Для того, чтобы ваш вариатор прослужил как можно дольше и не требовал внеплановых ремонтов, необходимо знать и соблюдать основные правила его эксплуатации.

Не стоит резко нагружать

Автомобилям с CVT-трансмиссией категорически запрещены резкие нагрузки. Они приводят к порче механизма и необходимости проведения ремонта. В холодное время года, при желании быстрого разгона, следует хорошо прогреть коробку передач. При этом прогрев двигателя не свидетельствует о том, что прогрета трансмиссия, т. к. она находится дальше от мотора, и масло в ней греется значительно медленнее. Масло должно смазать все составляющие механизма. Пока масло прогрето недостаточно, детали работают без смазки и трутся, что может привести к зацепкам и задирам на поршнях с последующими их деформациями.

После того, как водитель тронулся с места, нужно хотя бы километр ехать с одной скоростью без манёвров, что равномерно прогреет механизм трансмиссии.

Не стоит ездить по бездорожью

Автомобили с вариаторными КПП не приспособлены для езды по плохим дорогам. При наезде на неровности, впадины, бугры вариаторная трансмиссия может легко повредиться. При механическом повреждении CVT могут возникнуть различные неприятности: например, утечка смазочного материала или полная поломка поршня. Ремонт вариатора обходится весьма недёшево, поэтому езда по бездорожью на автомобиле с CVT крайне нежелательна

. Если вам и пришлось проехать участок с плохим покрытием, делать это необходимо крайне осторожно.

Рекомендуем для прочтения:

Нельзя буксировать авто с вариатором

Буксировать автомобиль, оснащённый вариатором, а также буксовать, не рекомендуется. Это может привести к поломке коробки передач. Если машина заглохла в углублении дороги, не стоит пытаться буксовать или тянуть её при помощи другого транспортного средства. Иногда отбуксировать автомобиль удаётся, если включить двигатель (при этом масло будет смазывать механизм и убережёт его от трения), однако и такой вариант не защищает от поломок.

Можно ли буксировать авто, необходимо уточнять в правилах эксплуатации, которые прилагаются производителем. Если подобная процедура всё же не предусмотрена, то гораздо проще и дешевле вызвать эвакуатор

Нельзя транспортировать прицепы и автомобили

Применять машину с вариаторной трансмиссией в роли тяговой силы категорически противопоказано. Буксировать прицепы или другие автомобили крайне опасно именно для коробки передач. Такие ситуации вызывают заметные перегрузки и износ подшипников механизма. При крайней необходимости допускается перемещение грузов весом не более тонны. Более точную информацию о грузоподъёмности и допустимом расстоянии буксируемых объектов стоит поискать в сервисной книжке, которая имеется у каждого автомобиля.

Важно! При использовании машины с CVT в качестве тягача, необходимо установить жёсткую сцепку между прицепом и авто. Это поможет уменьшить нежелательные для автомата перегрузки.

Внимательность к датчикам

Вариатор является крайне требовательным агрегатом. Для его корректной и бесперебойной работы необходимо, чтобы все другие системы в автомобиле также функционировали правильно. Отслеживать состояние системных узлов автомобиля позволяют контрольные устройства или датчики приборов. Водитель должен постоянно контролировать показания датчиков.

При выходе из строя датчика можно вовремя не заметить изменение состояния техники (забились фильтры, утечка масла и пр.), что, в свою очередь, может повлечь поломку CVT. Например, если произошла утечка масла, то шестерни не получат смазки и будут тереться, нагреваясь и деформируясь. Если прибор, контролирующий скорость работает неисправно, вариатор автоматически установит ремень трансмиссии в аварийный режим, что приведёт к экстренному торможению мотора и порыву самого ремня.

Нужно ли прогревать вариатор

При небольшом морозе (-5°С) вариатор можно использовать без предварительного прогревания.

Однако при этом необходимо крайне медленно набирать скорость и плавно менять режимы вождения. При не прогретом CVT во время торможения с помощью двигателя следует применять ручной режим смены скорости.

Важно! Покупая подержанный автомобиль с CVT, необходимо сразу же установить новый датчик скорости. При этом выбрать следует именно оригинал, предлагаемый производителем. Это поможет избежать поломки АКПП и аварийных ситуаций в будущем.

При более низких температурах вариатор обязательно нужно прогревать. Масло, применяемое в системе в мороз, приобретает особенную вязкость и крайне сложно смазывает механизм. В не прогретом аппарате детали начнут работу несмазанными, что приведёт к их порче.

Прогревание производится по схеме P—R— N—D, что даёт возможность наиболее быстро и качественно прогнать масло по агрегату.

При морозе ниже -18°С прогрев автомобиля должен составлять не менее 30 минут. В первые пять километров следует ехать без резкой смены скоростей.

Если температура воздуха опустилась ниже -35°С, машину с вариаторной трансмиссией лучше не использовать вовсе

Режимы вариатора

Обозначения режимов работы CVT практически идентичны обозначениям режимов других КПП

(латинские буквы). Но всё же перед началом использования вариаторной трансмиссии стоит внимательно их изучить.

Движение вперёд

Позиция с обозначением D — движение автомобиля вперёд. Это основной режим КПП. Передаточное число при движении автоматически изменяется самой CVT, при этом она отслеживает состояние силового агрегата и двигателя, обеспечивая эффективную работу всей системы.

Видео: Что обозначают буквы (режимы) на коробке автомат (вариатор)

Задний ход

Позиция с обозначением R — движение транспортного средства задним ходом. Реверсного движения у автомобилей с вариаторной трансмиссией не существует.

Для движения задним ходом предусмотрены специальные узлы. Переключаться на позицию заднего хода позволяется только после полной предварительной остановки авто. Это даёт возможность избежать перегрузки и поломки механизма коробки передач.

Нейтралка

Позиция с обозначением N — нейтралка. Используется при долгой остановке, отключает коробку от двигателя. Такой режим применим при обслуживании в сервисе, когда необходимо прокручивать колёса, или при длинных остановках в условиях заторов. Перед тем, как завести авто, положение вариатора также должно находиться в позиции N. При кратковременных остановках нейтральный режим не включают.

Стояночная парковка

Позиция с обозначением P — режим парковки. Это остановка на долгий срок, при которой блокируется вся система управления, что препятствует внезапному движению транспортного средства.

Паркуясь, следует выполнять такие шаги:

1. Полностью остановить автомобиль при помощи тормоза.
2. Фиксируя тормоз, установить вариатор на позицию нейтралки N.
3. Поставить ТС на ручник, отпустить и потом опять нажать на педаль тормоза.
4. Установить CVT в положение P и только после этого отпустить тормоз.

Для того, чтобы отключить парковочный режим, необходимо все действия осуществить в обратном порядке.

Знаете ли вы? Первые автомобили с двигателем внутреннего сгорания, появившиеся в XIX в., были восприняты людьми как экологически чистый транспорт. В то время обилие лошадей и их испражнений в городах приводило к тотальному загрязнению улиц и прилегающих территорий.

Ручное управление

Функция ручного управления в CVT весьма условна, скорее, она создаёт имитацию контроля водителем над оборотами двигателя. Ручное управление осуществляется при помощи модуля, где есть ниша со знаками «+» и «-».

Водитель при езде может изменять обороты двигателя. В то же время модуль управления всё равно отслеживает и регулирует состояние силового агрегата с целью устранения нежелательных перегрузок и предотвращения повреждения КПП.

Дополнительные режимы

Существуют также дополнительные режимы:

1. Режим спорт — S. В такой позиции вариатора двигатель разгоняется до максимальной мощности, и происходит быстрый запуск. Используют этот режим при необходимости быстрой езды и многих манёвров.
2. Режим экономичный — E. Минимальное сжигание топлива путём максимального взаимодействия силового агрегата с вариатором.
3. Режим для езды в условиях бездорожья — L. КПП даёт сигнал двигателю использовать максимальное передаточное число. Это приводит к повышению мощности оборотов. Такой режим используют также при буксировке других транспортных средств и прицепов.

Видео: 5 вещей, которые нельзя делать на вариаторе

Обслуживание вариатора

Основным и наиболее важным моментом в обслуживании исправного CVT является своевременная замена масла. Масло для трансмиссии имеет свою особенность: оно должно в одно и то же время предотвращать трение деталей и их проскальзывание вхолостую. Следить за уровнем масла и его качеством — насущная необходимость автовладельца. В случае изменения его качества и объёма в системе, трансмиссия может выйти из строя.

Знаете ли вы? Первый в мире штраф за превышение скорости получил в 1896 году англичанин Уолтер Арнольд. Он «лихачил» со скоростью 13 км/ч, при дозволенных в то время 3 км/ч.

В сервисной книжке авто необходимо найти информацию о том, какое именно масло следует заливать в систему. Если такой информации водитель не нашёл, ему стоит получить её у официального поставщика или в техцентре обслуживания данной марки транспортных средств.

Обычно полная замена масла производится через каждые 60 тыс. км. При значительных нагрузках, в условиях плохих дорог России, масло меняют каждые 30 тыс. км пробега. Замена смазки проводится исключительно на специализированных СТО.

Вариаторная трансмиссия CVT является наиболее комфортной в использовании. Она позволяет двигаться плавно, практически беззвучно, и не задумываться о переключении передач. Однако данный механизм весьма привередлив в обращении. Если не совсем правильно его эксплуатировать — можно получить ощутимый «удар по карману» при ремонте. Чтобы избежать непредвиденных издержек, нужно соблюдать правила обращения с механизмом.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Как эксплуатировать вариатор правильно

Как ездить на вариаторе

С правилами езды на автомобилях с вариаторными коробками российские водители познакомились относительно недавно. К отсутствию третьей педали в машине привыкнуть успели многие (обычная АКПП). Но заблуждаются те, кто ставит знак равенства между автоматом и бесступенчатой трансмиссией. Нюансы работы вариатора требуют самого внимательного рассмотрения. Как ездить на вариаторе?

Правила вариаторной езды

CVT — латинская аббревиатура, означающая интересующий нас тип коробки. Функционально она не отличается от других типов КПП, но кардинально разнится принципом работы. Смена передач идёт плавно, без толчков, благодаря коррекции диаметральной плоскости дисков (ведомого/ведущего). Автомобиль разгоняется «не дёргаясь». Сидящий за рулём не отвлекается на переключение скоростей. Работа автоматики сокращает время разгона, экономит горючее, выбирает оптимальный режим работы двигателя.

Независимо от степени нагрузки мотора уровень шума силовой установки малоразличим. Раскатистый звук спорткара на таких авто не услышать никогда, даже если акселератор «утопить» до отказа. «Умная» электроника компенсирует резкое изменение параметров работающего агрегата, убирая лишнюю нагрузку.

Подробно о плюсах

Транспортное средство, оснащённое CVT, имеет ряд положительных аспектов, выгодно отличающих его от машин с «механикой» и АКПП. К преимуществам однозначно относятся:

• хорошо набирается скорость;
• более экономично расходуется топливо;
• оптимизируются критичные нагрузки на двигатель;
• увеличивается период регламентных сервисных и ремонтных работ;
• повышен класс экологической безопасности.

Дело в масле

Отслеживать уровень и качество масла в КПП — обязанность автовладельца. В случае с бесступенчатой трансмиссией нужно относиться к этому особо тщательно. Абсолютно все вариаторные коробки «болезненно» реагируют на невнимательное отношение к спецификациям и рабочему объёму залитого масла. Менять его придётся часто.

CVT-масло — отдельная категория. Особенность материала — антогоничность функции (обеспечение смазки трущихся поверхностей с одновременным предотвращением их проскальзывания). Экзотичность трансмиссионного масла не отражается на его стоимости, автолюбителей оно не разорит.

Менять жидкость в коробке с неидентичными спецификациям характеристиками — большой риск. Техническая документация автомобиля содержит точную информацию о типе и параметрах масла для КПП. Игнорирование этого аспекта с высокой степенью вероятности приведёт к незапланированным тратам, их размер может сильно огорчить владельца авто. Если самостоятельно уточнить сведения о расходном материале не удалось, следует обратиться за разъяснениями к дилеру или в официальный технический центр, где обслуживаются автомобили нужной марки.

Полностью заменить жидкость на вариаторе рекомендовано на отметках кратных 60 тыс. км пробега, в зависимости от производителя эти данные могут отличаться в большую или меньшую сторону. Российские реалии значительно корректируют этот показатель в сторону уменьшения (порядка 30 тыс. км).

Эксплуатация вариатора (краткая инструкция)

Латинские литеры, вместо цифр на рукояти переключения МКПП, означают следующее:

• «P» — парковочный режим. Стоянка на продолжительное время, происходит блокировка системы управления. При зажигании необходимо убедиться, что рычаг установлен на этой же отметке;
• «D» — машина в движении. Автомобиль едет вперед с характерной плавной сменой ступеней;
• «N» — аналог «нейтралки». В бесступенчатом варианте КПП применяется при парковке с наклоном.

Алгоритм действий шофёра такой: выжать педаль тормоза до полной остановки → ручку коробки установить напротив «N» → застопорить машину на ручнике → резко отпустить и снова нажать тормоз → перевести в режим паркинга «P». Необычный порядок манипуляций обусловлен спецификой взаимодействия механических узлов при остановке: вал в CVT блокируется стержнем малой толщины, который несложно деформировать (окончательно испортить) при небрежном паркинге «на скорости».

• «L» — завышенные обороты и эффект торможения двигателем. Рекомендован при движении по бездорожью, под уклон, буксировке прицепа (подобие 1 ступени на «механике»).

Многие автопроизводители добавляют ещё две позиции:

• «S» — спортивный. Двигатель выводится на полную мощность;
• «E» — экономичный. Расход горючего минимизирован.

Резко нагружать не стоит

Машинам с вариаторами резко возрастающие нагрузки противопоказаны. Они становятся виновниками внеочередных посещений СТО и последующего ремонта. Это недостаток CVT-коробок конструкторы пока не решили.

Прогрев вариатора обязателен при низких температурах. Холодное масло в трансмиссии плохо распределяется внутри системы, часть элементов и деталей остаются без смазки. Прогревать по типу автоматической коробки передач путём переключения режимов «P-R-N-D» и обратно не рекомендуется, так как это не улучшает прогрев. Помните вариатор устроен абсолютно по-другому, нежели другие КПП. Как вариант можно на несколько секунд включить нейтраль — «N», это немного прогреет гидромуфту (сцепление).

Трогаться с места нужно убедившись, что автомобиль прогрелся до необходимого предела. После начала движения придерживаться спокойной манеры езды минимум километр, это полностью позволит прогреть все элементы коробки. Расходы на лишнее топливо сэкономят затраты на монтаж новой КПП.

Чем ниже температура окружающей среды, тем дольше необходимо прогревать коробку. При температуре -35 °C лучше не эксплуатировать автомобиль с CVT. Если вы всё-таки решились на поездку в сильный мороз, то прогревать рекомендуется не менее 30 минут и всю дорогу придерживаться очень щадящего режима езды.

В Европе (Финляндии) нашли альтернативу холостым оборотам двигателя для прогрева. Авто снабжаются электросистемой поддержки рабочей температуры. Машина запитывается от электросети через обычную штепсельную вилку. Машины с таким оборудованием легко узнать по характерным вырезам на бампере.

Бездорожье не рулит

Ездить на автомобилях с вариаторной КПП вне дорог не желательно. Пусть не вводят в заблуждение автолюбителей всемирно известные производители кроссоверов. Внедорожники с CVT автоматически зачисляются в «паркетники».

Владельцам бесступенчатой коробки лучше держаться города и шоссе с твёрдым покрытием.

Повредить бесступенчатую коробку можно наехав на выступ, ухаб, при попадании колёс в ямы и выбоины и другие шероховатости дорожного полотна. Подобные приключения небезопасны для МКПП, а в случае с автоматом в вариаторном исполнении последствия могут быть фатальными.

Нет буксировке

Буксовать, равно как и буксировать, на CVT не стоит. Эти действия небезопасны для агрегата. Вариант взятия автомобиля на буксир есть — при включённом моторе (смазка предохранит детали от излишнего трения), стоит ознакомиться с инструкцией по эксплуатации. И даже не взирая на это бывают случаи поломок, особенно КПП с пробегом, поэтому мы не рекомендуем его буксировать, ведь эвакуатор стоит гораздо дешевле чем ремонт. Неисправность двигателя приводит к неизбежному общению со службой эвакуации, есть другой но очень трудоемкий вариант, отсоединения полуосей от ведущих колес.

Соответственно использовать машину в качестве тянущего средства другого авто категорически не рекомендуется. Максимально допустимое условие — транспортирование автоприцепа весом не превышающего допустимого. Точная информация о грузоподъёмности и расстоянии, на которое можно буксировать прицеп, конкретной модели указана в техпаспорте.

Пробуксовка — очень вредное действие. Заглохнув на ухабах или в грязи, следует оставить попытки выехать самостоятельно. Передвигая селектор между отметками «D» и «R» можно добиться только скоротечного износа шлицевых соединений. Заметно сократится ресурс шестерней. Чтобы устранить поломку, узел разберут, что существенно ударит по карману автовладельца.

Внимание, датчики!

Без корректной работы контрольных устройств обеспечить безопасность поездок невозможно. Отслеживать их состояние постоянно — насущная необходимость. Прекращение функционирования одного датчика может привести к выходу из строя целого узла.

Если датчик контроля скорости повреждён, то блок управления автоматически переводит ремень трансмиссии в среднее аварийное положение, двигатель экстренно тормозит. Угроза деформирования ремня становится более чем реальной. При движении в высокоскоростном режиме может даже разорвать ременной привод. Снижение оборотов повышает процент «выживания» CVT.

Для желающих приобрести машину с пробегом есть непреложное правило — меняйте датчик скорости. Настоятельно предлагается купить оригинальную версию от производителя и проверенного поставщика. Аналогично следует поступить с датчиками уровня и давления масла. Весь комплект датчиков должен находиться в исправном состоянии.

Заключение

Выводы, не требующие особых обоснований:

1. «Лихачить» с вариатором нельзя. Поломки и сокращение периода эксплуатации неизбежны.
2. Ограничить поездки городской чертой, где преимущества бесступенчатой трансмиссии раскроются полностью.
3. Не начинать движения при «холодном» масле.
4. Отслеживать уровень жидкости и работоспособность контролирующих устройств.

Манера езды водителя и общее состояние дорог региона, где живёт автовладелец — важные факторы, влияющие на окончательное решение при покупке машины с CVT.

Советы и правила эксплуатации машины с вариатором как правильно ездить

Бесступечнатые вариаторные КПП обеспечивают плавное переключение скоростей и не имеют фиксированных первой, второй или пятой передач. С принципами езды на автомобилях с CVT водители познакомились относительно недавно. Поэтому следует узнать, как правильно ездить на вариаторе и каких ошибок нельзя допускать при эксплуатации коробки передач.

Сначала разберем основные режимы работы вариаторной коробки автомат.

Движение вперед

На вариаторной трансмиссии движение вперед обозначается символом D. Этот режим считается основным в работе коробки передач, для его активации селектор переводится в положение D. Вариаторная трансмиссия во время езды автоматически изменяет передаточное число, основываясь на оборотах силового агрегата. Управляющий модуль коробки передач будет производить мониторинг работы агрегата и мотора машины для обеспечения максимальной эффективности работы устройств.

Движение задним ходом

Для активации этого режима селектор коробки передач переводится в положение R. Конструктивные особенности трансмиссионного агрегата: в КПП отсутствует задний ход ведомого вала, который передает вращение на колеса автомобиля. Поэтому агрегат оборудуется дополнительными узлами и механизмами, которые включаются в работу при активации режима R. Чтобы не допустить появления неисправностей, рычаг коробки передач допускается переводить в этом положение после того, как машина полностью остановится. В зависимости от типа авто, для переключения селектора в режим R необходимо дополнительно нажать на специальную кнопку. Сделать это можно только после полной остановки транспортного средства.

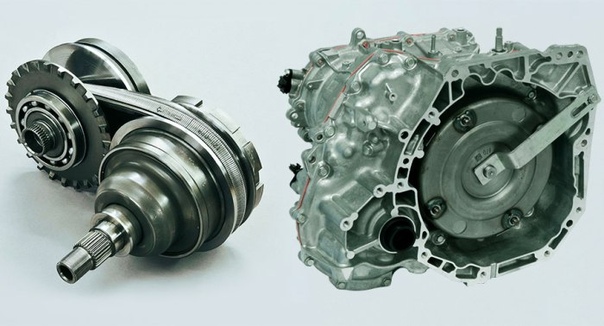

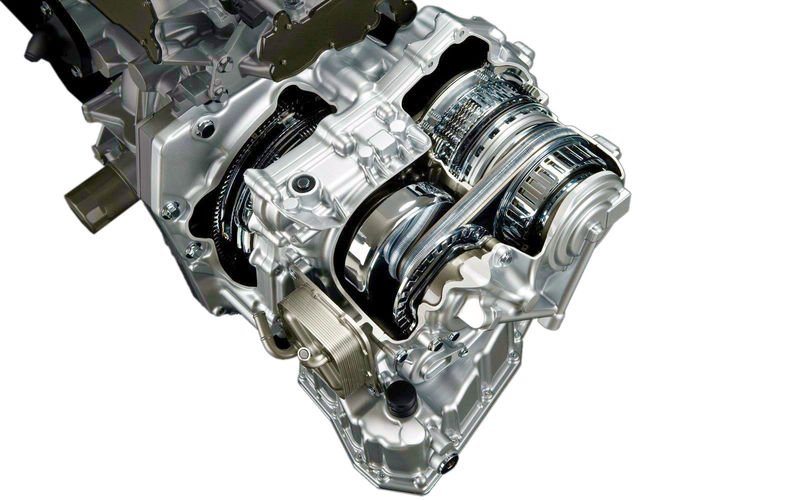

Вариаторная коробка передач

«Нейтралка»

Нейтральная передача обозначается буквой N. Если включить селектор коробки в этом положении, то двигатель автоматически отключается от КПП. Использование нейтральной скорости допускается при езде в условиях пробок и длительном простое автомобиля. Также режим нейтральной передачи применяется для запуска автомобильного двигателя, но включать нейтраль при кратковременной остановке нельзя.

Парковка

Режим паркинга на вариаторных КПП обозначается буквой P. Когда водитель переводит селектор в это положение, специальный штифт блокирует ведомый вал трансмиссии. Это позволяет предотвратить вероятность самопроизвольной езды машины. Использование режима парковки допускается при полной остановке машины, когда авто ставится на стоянку. В большинстве авто для активации положения паркинга надо нажать на педаль тормоза и поднять ручник. Это своеобразная защита. Чтобы отключить этот режим, надо выполнить аналогичные действия в обратной последовательности.

Ручное управление

Для ручного переключения скоростей используется специальная выемка на корпусе коробки в салоне с символами «+» и «-». Как таковых передач в вариаторной трансмиссии не имеется, поэтому для удобства используется ручной режим. Вариаторная коробка передач самостоятельно изменяет передаточное число, что имитирует работу ступенчатой трансмиссии. Водитель может менять крутящий момент двигателя во время движения, переключая режимы, но по факту это только условное переключение скоростей.

Добиться полного соответствия функционирования вариаторной трансмиссии и механической коробки не получится, поскольку управляющий модуль следит за оборотами силового агрегата. Когда нужно, он самостоятельно меняет передаточное число. Это делается для предотвращения воздействия повышенных нагрузок на агрегат.

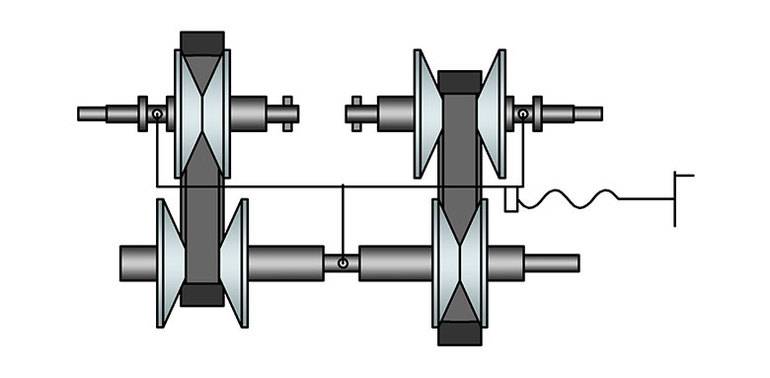

Схема изменения положения роликов при увеличении и уменьшении оборотов

Дополнительные режимы

Вариаторные коробки передач в большинстве современных автомобилей имеют дополнительные режимы работы трансмиссии:

1. Спортивный режим (S). При его активации обеспечивается большая маневренность транспортного средства и более стремительный пуск, когда водитель жмет на газ. Такое положение актуально использовать при эксплуатации авто в интенсивном режиме работы. Но проблема в том, что вариаторные агрегаты изменяют передаточное число значительно медленнее. Благодаря этому обеспечивается хорошая тяга при повышении количества оборотов ДВС.
2. Экономный режим (E). Такое положение — противоположность спортивному режиму. Управляющий модуль после активации настраивает коробку передач таким образом, что силовой агрегат начинает максимально взаимодействовать с КПП. Это обеспечивает минимальное потребление горючего машиной. Разумеется, по сравнению с механикой, вариаторные КПП работают менее экономично.
3. Сложные условия использования (L). Если водитель включает рычаг КПП в это положение, то коробка обеспечивает наибольшее передаточное число, что способствует увеличению мощности ДВС. Использование этого режима актуально при езде по бездорожью, буксировке прицепа и т. д.

Уход и эксплуатация

Какие правила езды надо учитывать, чтобы правильно эксплуатировать вариаторную КПП, мы расскажем ниже. Для начинающих водителей секреты правильной эксплуатации указываются в сервисной книжке. Рекомендуем ознакомиться с техническим мануалом к машине, чтобы не допустить ошибок при использовании.

Трансмиссионное масло

Всегда следите за объемом смазки, а также за ее состоянием в коробке передач. Следите за уровнем смазки, потому что важно его соответствие норме. Если объем расходного материала будет недостаточным, масло не сможет эффективно смазать трущиеся детали и компоненты коробки передач CVT. В результате это приведет к их быстрому износу и выходу из строя.

Вариаторные трансмиссии чувствительны к использованию некачественного масла. Заливайте в агрегат продукты от проверенных изготовителей, а перед заменой жидкости обязательно прочитайте сервисную книжку по эксплуатации. В ней указаны все советы по выбору стандартов и спецификаций, которым должен соответствовать расходный материал, конечно, если его замена предусмотрена производителем машины. В случае когда эти требования не соблюдаются, в будущем такая эксплуатация приведет к дорогостоящему ремонту.

Если в инструкции не указываются рекомендации по выбору смазки, свяжитесь с дилерским представительством. Менять смазку надо только на специализированных станциях. Конструктивные особенности и характеристики вариаторов таковы, что самостоятельно поменять расходный материал очень сложно.

Канал AnTiNooB Stream / Live опубликовал урок, в котором подробно описываются все нюансы эксплуатации вариаторной КПП.

Резкие нагрузки

Вариаторные трансмиссии не терпят высоких нагрузок. Сильные нагрузки на коробку передач приведет к появлению неисправностей в работе КПП. В случае когда вам надо быстро разогнаться, особенно зимой, рекомендуем сначала прогреть КПП до рабочей температуры. Если прогрелся двигатель, еще не значит, что прогрелось масло в коробке передач. ДВС и КПП используют одну систему охлаждения, но поскольку коробка находится дальше от мотора, для ее нагрева требуется больше времени. Из-за того, что смазочный материал холодный, он не может пройти по всем каналам системы и смазать все трущиеся механизмы. В течение определенного времени, пока КПП не прогреется, эти детали будут функционировать без смазки.

Как начать движение?

Когда машина какое-то время стоит на стоянке, смазочный материал стекает в поддон картера трансмиссии. В холодное время года вязкость расходного вещества становится более высокой, поэтому когда вы запускаете двигатель в мороз, не надо сразу начинать движение. Подождите какое-то время (не менее трех минут), чтобы жидкость прошла по всем каналам. Некоторые производители для более быстрого прогрева смазки рекомендуют включить по очереди все режимы работы коробки передач, задержавшись на каждом из них на несколько секунд. Мы советуем делать так только в том случае, если эти рекомендации указаны в сервисном мануале.

Особенности при маневрировании и прохождении поворотов

При вождении машины с CVT учитывайте, то такие коробки передач чувствительно реагируют на увеличение оборотов силового агрегата. Поначалу водитель повышает их количество нажатием на педаль газа. Затем, в соответствии с выбранным режимом, трансмиссия будет автоматически подбирать обороты для оптимальной работы. Но на подбор потребуется определенное время. Если вы совершаете маневр во время езды, то учитывайте этот фактор в первую очередь. Сначала увеличьте обороты мотора, а затем выполняйте маневр. Это касается и вхождения в поворот: водителю надо жать на газ в момент, когда только начинает поворачиваться руль.

Из ролика, опубликованного пользователем AlexKolmak, вы сможете узнать об устройстве вариаторной коробки передач.

Транспортировка и буксирование

Буксировка на машине с вариаторной коробкой, как и пробуксовка, не допускаются. В противном случае эти действия приведут к быстрому износу трансмиссии или она полностью выйдет из строя. Если производитель авто допускает буксировку, то обязательно уточните этот момент, изучив правила эксплуатации. Но мы не рекомендуем этого делать, поскольку на практике происходят случаи, когда транспортировка других машин приводит к поломке трансмиссии, особенно если речь идет об агрегатах с большим пробегом. Лучше вызвать эвакуатор и заплатить больше, чем потом переплачивать за ремонт. Если неисправен мотор, буксировка допускается только в том случае, когда будут отсоединены полуоси от ведущих колес.

Нельзя использовать машину с вариатором в качестве тянущего автомобиля. Допускается взять на буксир только один прицеп, вес которого не превышает допустимые нормы. Более точная информация касательно грузоподъемности и расстояния, на которое можно буксировать прицеп, указывается в сервисной книжке к машине.

Бездорожье

Вариаторные коробки передач в целом не приспособлены для регулярной эксплуатации в условиях бездорожья. Даже если вы владелец кроссовера или внедорожника, надо учитывать этот факт. Такие машины считаются паркетниками. Вы можете легко повредить трансмиссию, попав на выступ или ухаб. Если произойдет механическое повреждение агрегата, последствия могут быть серьезными: начиная от утечки смазки и заканчивая поломкой составляющих элементов. В обоих случаях автовладельцу предстоит непростой и дорогостоящий ремонт. Управлять машиной с CVT при езде по бездорожью надо аккуратно.

Не допускается и пробуксовка, поскольку она приводит к быстрому износу КПП. Если вы застряли в грязи или в сугробе, то не надо попытаться покинуть препятствие самостоятельно. Если вы будете часто переключаться между режимами D и R, это приведет к быстрому износу шлицевых соединений. Из строя могут выйти шестеренки.

Принцип работы вариаторной трансмиссии показан на ролике, опубликованном Сергеем Ивановым.

Функционирование датчиков

Работа датчиков определяет правильность функционирования вариаторной КПП в целом. Чтобы машина могла работать экономно, все контроллеры должны быть исправны. К неполадкам в работе вариаторной трансмиссии может привести поломка датчика скорости. Если этот элемент ломается, управляющий модуль переводит КПП в аварийное положение, что приводит к экстренному торможению двигателя. Такая проблема приведет к деформации ремешка КПП, иногда этот элемент разрывается, что часто происходит при езде на повышенной передаче. Надо следить за рабочим состоянием контроллера уровня масла в коробке передач, датчика давления и других деталей.

Плюсы и минусы CVT

Достоинства вариаторных коробок передач:

1. Такие трансмиссии обычно работают без рывков и толчков. Они позволяют быстрее разогнать автомобиль благодаря упрощенному управлению.
2. Машина с вариатором вряд ли заглохнет на светофоре или в пробке, поскольку такие авто плавно трогаются с места.
3. Экономичность топлива по сравнению с классическими коробками-автомат.
4. Вариаторные коробки передач сравнительно экологичные агрегаты. Такие системы не выпускают в окружающую среду столько ядовитых веществ, сколько традиционные АКПП и МКПП.

Недостатки:

1. Чувствительность коробки передач к неправильной эксплуатации. При езде на высоких оборотах возможен выход из строя составных элементов коробки.
2. Необходимость периодической обработки клиновидного ремня специальным средством. Найти такую жидкость в мегаполисе не проблема, а вот в небольших городах и поселках поиск может вызвать сложности.

 Загрузка …

Выводы

Подытожим:

1. Вариаторы не терпят больших нагрузок. Поэтому «лихачить» на машинах с такими КПП не допускается. Иначе это приведет к поломке агрегата.
2. Лучше всего использовать машину в условиях города, а не по бездорожью. Так вы сможете оценить все преимущества бесступенчатой коробки передач.
3. Не начинайте движение, пока трансмиссия не прогреется и смазка не станет менее вязкой.
4. Всегда следите за уровнем смазочного материала в коробке передач и за рабочим состоянием датчиков.

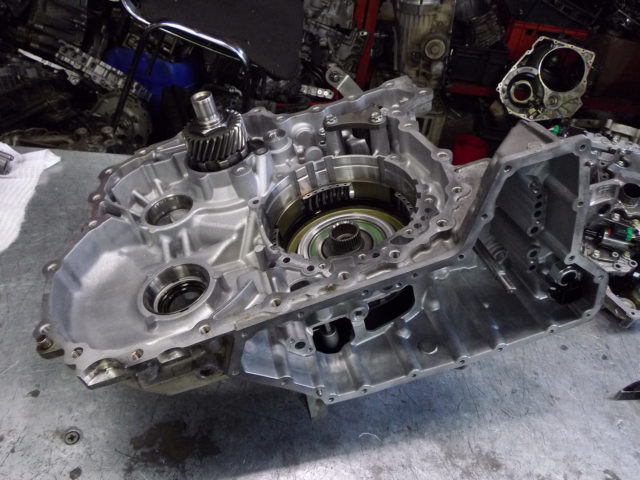

Видео «Как правильно разобрать вариаторную коробку передач?»

На примере автомобиля Ауди канал «Скорая помощь вашему агрегату» в своем ролике предлагает ознакомиться с процессом разбора агрегата своими руками.

Как правильно ездить на вариаторе: особенности экслуатации и вождения — DRIVE2

Становящиеся все более популярными вариаторные коробки на автомобилях имеют одну из важнейших особенностей – бесступенчатая смена крутящего момента, то есть водителю не требуется переключать самостоятельно передачи, как это делается на авто с МКПП, или ощущать небольшие рывки при смене передачи, которые бывают у авто с АКПП.

Что касается самого управления вариатором, то оно практически не отличается от управления коробкой-автоматом, но особенность бесступенчатой смены момента вносит свои коррективы в управление. Есть определенные нюансы, которые следует учитывать при управлении автомобилем с вариаторной коробкой передач.

Общая инструкция по управлению вариатором достаточно проста: чтобы начать движение нужно всего лишь перевести селектор КПП, который пришел на смену рычагу МКПП, и нажимая на педаль газа, начать движение. Во время движения, если не выбран ручной режим управления, никаких действий с селектором выполнять больше не надо. Режимы вариатораОпределенные режимы работы вариатора, выбираются путем перевода селектора в положения, каждое из которых обозначено буквами и значками.

Движение вперед«D» – движение вперед. Перевод селектора в положение с этим обозначением указывает на то, что автомобиль будет двигаться вперед. Именно этот режим и является основным при движении. При этом вариатор сам будет менять передаточное число, ориентируясь на обороты двигателя, а электронные системы будут следить как за работой вариатора, так и двигателя, чтобы обеспечить максимальную эффективность их работы.

Движение задним ходом«R» – движение задним ходом. Конструкция вариатора такова, что реверсного движения ведомого вала, передающего вращение на ведущие колеса, у него нет. Поэтому в конструкцию были включены дополнительные механизмы. При переводе селектора в это положение, механизмы заднего хода включаются в работу.

Во избежание поломок, переводить селектор в данное положение можно только после полной остановки авто. В некоторых моделях для перевода селектора в положение «R» нужно нажать клавишу, установленную на селекторе, при этом нажать на нее возможно будет только после полной остановки. Этим обеспечивается исключение возможности включения заднего хода без обездвиживания авто, что является дополнительной защитой вариатора.

Нейталь«N» – нейтраль. При таком положении селектора силовая установка отключена от КПП. Используется это положение при длительной остановке, к примеру, в пробке. Также этот режим используется для запуска силовой установки. В целом, это обычная нейтральная передача, которая имеется во всех видах КПП. Однако не рекомендуется каждый раз при остановке, особенно краткосрочной, переводить селектор в данное положение.

Парковка«P» — парковка. Данное положение селектора приводит к тому, что ведомый вал вариатора блокируется штифтом, исключая возможность самопроизвольного движения авто.

Применять этот режим нужно только при постановке авто на стоянку. Часто, чтобы исключить возможность случайного включения данного положения, помимо нажатия на клавишу на селекторе, нужно еще выжать педаль тормоза, а также затянуть ручник, после чего только селектор станет в данное положение. Снятие селектора с этого положения тоже сопровождается данными действиями, выполненными в обратном порядке.

Ручное управление«+», «-» – повышение и понижение передачи. Поскольку в вариаторе передач как таковых нет, то для удобства водителей применяется ручной режим переключения. Но данный режим является лишь эмулятором – вариатор может менять передаточное число на определенные значения, что имитирует ступенчатую коробку. То есть ступенчатое изменение крутящего момента вроде и есть, и его можно менять, кратковременно переводя селектор в «+» или «-», тем самым создавая иллюзию переключения передач, но оно является лишь условным. К тому же, полностью добиться соответствия работы вариатора как ступенчатой коробки не получится – электронные системы все равно будут следить за оборотами двигателя и при надобности самостоятельно изменять передаточное число. Делается это для того, чтобы защитить от перегрузок сам вариатор.

Дополнительные режимыМногие модели, укомплектованные вариатором, имеют дополнительные режимы работы коробки передач, которые подстраивают её под определенные условия движения.

«S» – режим спорт. Он обеспечивает более резвое поведение авто при нажатии на педаль. Этот режим предназначен для вождения в интенсивном режиме. Но все сводится к тому, что вариатор меняет передаточное число более медленно, что обеспечивает большую тягу при увеличении оборотов двигателя.

«Е» – эконом, он же «Эко». Данный режим является полной противоположностью режима «спорт». Вариатор подстраивается так, что обеспечивается максимальное взаимодействие двигателя с коробкой для минимального потребления топлива.

«L» – режим сложных условий эксплуатации. При переводе селектора в данное положение вариатор обеспечивает максимальное передаточное число, то есть тягу на ведущих колесах. Предназначен для движения по бездорожью, буксировке прицепа и т. д.

Нюансы пользования вариаторомТеперь о нюансах вождения авто, оснащенного вариаторной коробкой. Первое и одно из главных условий – не начинать движение на авто сразу после запуска двигателя, особенно это касается зимнего периода.

Начало движенияПри длительной стоянке все масло стекает в поддон коробки передач, а поскольку низкие температуры делают масло более вязким, то начало движения сразу после запуска приведет к тому, что элементы вариатора будут работать без смазки. В результате это способствует их интенсивному износу. Поэтому после запуска следует дать время, чтобы масло под давлением попало на все смазывающиеся поверхности.

Примерно то же касается и перевода положения в «N» при краткосрочных остановках. При переходе на этот режим давление масла в вариаторе снижается, а после быстрого переведения в режим «D» и начала движения, масло не успеет в нужном количестве поступить к трущимся поверхностям. Поэтому лучше при остановке на светофоре не трогать селектор и оставлять его в положении «D», поскольку вариатор рассчитан на работу в таком режиме и при остановке.

Особенности при маневрировании и прохождении поворотовНужно учитывать, что вариатор реагирует на повышение оборотов двигателя. То есть, вначале водитель увеличивает акселератором обороты, на что и реагирует данная КПП. В зависимости от выбранного режима вариатор будет реагировать соответственно, но на эту реакцию ему нужно некоторое время.

При совершении обгона в первую очередь нужно учитывать этот фактор – добавить обороты коленчатого вала, а после уже начинать совершать маневр.

То же касается и при прохождении поворотов, нужно на педаль нажимать в момент начала поворота руля, тогда КПП отреагирует правильно и непредвиденных последствий не будет.

ТранспортировкаТранспортировка прицепов или буксировка других авто для вариатора крайне не желательна, поскольку она значительно увеличивает нагрузку на трансмиссию, и как следствие – усиленный ее износ. Допускается только транспортировка прицепов с полным весом до 1 тонны.

Не стоит часто использовать авто с вариатором на пересеченной местности. То есть, многие кроссоверы и внедорожники с вариатором хоть и являются автомобилями с повышенной проходимостью, но особо на проходимость их не стоит особо рассчитывать – они больше являются городскими авто, чем «покорителями бездорожья».

БуксированиеЕсть и нюансы, касающиеся буксировки авто с вариаторами. Допускается буксировать такое авто на жесткой или гибкой сцепке только при работающем силовом агрегате и нейтральном положении селектора. Если таковых условий нет, то буксировка производиться только путем частичной погрузки авто (обязательно должны быть вывешены ведущие колеса) или эвакуатором.

Как правильно ездить на вариаторе: особенности экслуатации и вождения

Становящиеся все более популярными вариаторные коробки на автомобилях имеют одну из важнейших особенностей – бесступенчатая смена крутящего момента, то есть водителю не требуется переключать самостоятельно передачи, как это делается на авто с МКПП, или ощущать небольшие рывки при смене передачи, которые бывают у авто с АКПП.

Что касается самого управления вариатором, то оно практически не отличается от управления коробкой-автоматом, но особенность бесступенчатой смены момента вносит свои коррективы в управление. Есть определенные нюансы, которые следует учитывать при управлении автомобилем с вариаторной коробкой передач.

Общая инструкция по управлению вариатором достаточно проста: чтобы начать движение нужно всего лишь перевести селектор КПП, который пришел на смену рычагу МКПП, и нажимая на педаль газа, начать движение. Во время движения, если не выбран ручной режим управления, никаких действий с селектором выполнять больше не надо.

Режимы вариатора

Определенные режимы работы вариатора, выбираются путем перевода селектора в положения, каждое из которых обозначено буквами и значками.

Движение вперед

«D» – движение вперед. Перевод селектора в положение с этим обозначением указывает на то, что автомобиль будет двигаться вперед. Именно этот режим и является основным при движении. При этом вариатор сам будет менять передаточное число, ориентируясь на обороты двигателя, а электронные системы будут следить как за работой вариатора, так и двигателя, чтобы обеспечить максимальную эффективность их работы.

Движение задним ходом

«R» – движение задним ходом. Конструкция вариатора такова, что реверсного движения ведомого вала, передающего вращение на ведущие колеса, у него нет. Поэтому в конструкцию были включены дополнительные механизмы. При переводе селектора в это положение, механизмы заднего хода включаются в работу.

Во избежание поломок, переводить селектор в данное положение можно только после полной остановки авто. В некоторых моделях для перевода селектора в положение «R» нужно нажать клавишу, установленную на селекторе, при этом нажать на нее возможно будет только после полной остановки. Этим обеспечивается исключение возможности включения заднего хода без обездвиживания авто, что является дополнительной защитой вариатора.

Нейталь

«N» – нейтраль. При таком положении селектора силовая установка отключена от КПП. Используется это положение при длительной остановке, к примеру, в пробке. Также этот режим используется для запуска силовой установки. В целом, это обычная нейтральная передача, которая имеется во всех видах КПП. Однако не рекомендуется каждый раз при остановке, особенно краткосрочной, переводить селектор в данное положение.

Парковка

«P» — парковка. Данное положение селектора приводит к тому, что ведомый вал вариатора блокируется штифтом, исключая возможность самопроизвольного движения авто.

Применять этот режим нужно только при постановке авто на стоянку. Часто, чтобы исключить возможность случайного включения данного положения, помимо нажатия на клавишу на селекторе, нужно еще выжать педаль тормоза, а также затянуть ручник, после чего только селектор станет в данное положение. Снятие селектора с этого положения тоже сопровождается данными действиями, выполненными в обратном порядке.

Ручное управление

«+», «-» – повышение и понижение передачи. Поскольку в вариаторе передач как таковых нет, то для удобства водителей применяется ручной режим переключения. Но данный режим является лишь эмулятором – вариатор может менять передаточное число на определенные значения, что имитирует ступенчатую коробку. То есть ступенчатое изменение крутящего момента вроде и есть, и его можно менять, кратковременно переводя селектор в «+» или «-», тем самым создавая иллюзию переключения передач, но оно является лишь условным. К тому же, полностью добиться соответствия работы вариатора как ступенчатой коробки не получится – электронные системы все равно будут следить за оборотами двигателя и при надобности самостоятельно изменять передаточное число. Делается это для того, чтобы защитить от перегрузок сам вариатор.

Дополнительные режимы

Многие модели, укомплектованные вариатором, имеют дополнительные режимы работы коробки передач, которые подстраивают её под определенные условия движения.

«S» – режим спорт. Он обеспечивает более резвое поведение авто при нажатии на педаль. Этот режим предназначен для вождения в интенсивном режиме. Но все сводится к тому, что вариатор меняет передаточное число более медленно, что обеспечивает большую тягу при увеличении оборотов двигателя.

«Е» – эконом, он же «Эко». Данный режим является полной противоположностью режима «спорт». Вариатор подстраивается так, что обеспечивается максимальное взаимодействие двигателя с коробкой для минимального потребления топлива.

«L» – режим сложных условий эксплуатации. При переводе селектора в данное положение вариатор обеспечивает максимальное передаточное число, то есть тягу на ведущих колесах. Предназначен для движения по бездорожью, буксировке прицепа и т. д.

Нюансы пользования вариатором

Теперь о нюансах вождения авто, оснащенного вариаторной коробкой. Первое и одно из главных условий – не начинать движение на авто сразу после запуска двигателя, особенно это касается зимнего периода.

Начало движения

При длительной стоянке все масло стекает в поддон коробки передач, а поскольку низкие температуры делают масло более вязким, то начало движения сразу после запуска приведет к тому, что элементы вариатора будут работать без смазки. В результате это способствует их интенсивному износу. Поэтому после запуска следует дать время, чтобы масло под давлением попало на все смазывающиеся поверхности.

Примерно то же касается и перевода положения в «N» при краткосрочных остановках. При переходе на этот режим давление масла в вариаторе снижается, а после быстрого переведения в режим «D» и начала движения, масло не успеет в нужном количестве поступить к трущимся поверхностям. Поэтому лучше при остановке на светофоре не трогать селектор и оставлять его в положении «D», поскольку вариатор рассчитан на работу в таком режиме и при остановке.

Особенности при маневрировании и прохождении поворотов

Нужно учитывать, что вариатор реагирует на повышение оборотов двигателя. То есть, вначале водитель увеличивает акселератором обороты, на что и реагирует данная КПП. В зависимости от выбранного режима вариатор будет реагировать соответственно, но на эту реакцию ему нужно некоторое время.

При совершении обгона в первую очередь нужно учитывать этот фактор – добавить обороты коленчатого вала, а после уже начинать совершать маневр.

То же касается и при прохождении поворотов, нужно на педаль нажимать в момент начала поворота руля, тогда КПП отреагирует правильно и непредвиденных последствий не будет.

Транспортировка

Транспортировка прицепов или буксировка других авто для вариатора крайне не желательна, поскольку она значительно увеличивает нагрузку на трансмиссию, и как следствие – усиленный ее износ. Допускается только транспортировка прицепов с полным весом до 1 тонны.

Не стоит часто использовать авто с вариатором на пересеченной местности. То есть, многие кроссоверы и внедорожники с вариатором хоть и являются автомобилями с повышенной проходимостью, но особо на проходимость их не стоит особо рассчитывать – они больше являются городскими авто, чем «покорителями бездорожья».

Буксирование

Есть и нюансы, касающиеся буксировки авто с вариаторами. Допускается буксировать такое авто на жесткой или гибкой сцепке только при работающем силовом агрегате и нейтральном положении селектора. Если таковых условий нет, то буксировка производиться только путем частичной погрузки авто (обязательно должны быть вывешены ведущие колеса) или эвакуатором.

Правильная эксплуатация Вариатора

Вариатор — это автоматическая коробка передач, особенности и принцип работы CVT можете узнать в нашей инструкции, нужны отзывы — кликай сюда. Если вам также интересны другие коробки передач: DSG, АКПП (гидротрансформатор) или МКПП, можете ознакомиться с нюансами правильной эксплуатации по данным ссылкам. Также хочу уточнить, что эксплуатация вариаторов разных брендов, допустим: Ниссан или Тойота ни чем не отличается.

Что не нужно делать на вариаторе

1. Категорически не желательны старты со светофора педаль в пол
2. Продолжительная езда на максимальных скоростях (начинают плавать обороты)
3. Если вы застряли, просто попросите кого нибудь подтолкнуть автомобиль
4. Езда при полной нагрузке с прицепом
5. Пробуксовки в любом проявлении уменьшают ресурс

Можно ли включать нейтраль на вариаторе при накате

CVT как и стандартные автоматы настроены на езду в положении D. Вы сели за руль, перевели селектор в Драйв и поехали, не нужно щелкать на нейтраль.

Как управлять вариатором в пробке

Не нужно при каждой остановке включать положение N. Если вы знаете, что стоять вам еще долго, просто переведите селектор в положение P.

Прогревать коробку или нет

Вариатор как и любой узел с трущимися деталями требует прогрева. Прогревать коробку нужно. Также рекомендуется двигаться на малых оборотах двигателя первые несколько километров для оптимального прогрева двигателя и коробки передач.

Аварийный режим и CVT

Если у вас загорелась лампочка аварийного режима АКПП первое что нужно сделать это остановиться и попробовать завести автомобиль снова. Если лампа не гаснет нужна срочная диагностика коробки. Не нужно с этим затягивать.

Правильное обслуживание

Следить за уровнем и состоянием жидкости в вариаторе обязательная процедура. По регламенту замена жидкости в коробке должна осуществляться каждые 60 тыс. км.

Контролировать чистоту радиатора охлаждения коробки, находиться он за бампером. Регулярно продувать или промывать. Перегрев ни кому на пользу еще не пошел. Надеюсь, из нашего рукводства вы подчерпнули, что то новое для себя. Основные неисправности вариатора доступны для просмотра здесь

Как правильно пользоваться вариатором 📌 — Lifan X50, 1.5 л., 2017 года на DRIVE2

Как правильно пользоваться вариатором (CVT)! Плюсы-минусы и прочее …Вариатор является автомобильным узлом или агрегатом с внешним управлением, который автоматически изменяет передаточное число, выбирает оптимальные значения в зависимости от нагрузки силового агрегата и его оборотов. В результате мощность мотора используется с максимально возможной эффективностью. Состоит он грубо говоря из шкивов и ремня!Главными деталями такой коробки передач являются раздвижные шкивы, которые соединены между собой ремнём с сечением трапецеидальной формы. Когда половинки шкива сдвигаются друг с другом, происходит выталкивание наружу ремня. Радиус шкива в результате этого увеличивается, а вместе с ним и возрастает передаточное отношение. Когда половины, наоборот, начинают отдаляться друг от друга, ремень падает вглубь и работает по меньшему радиусу, что позволяет уменьшать передаточное отношение. Прямая передача получается в том случае, когда оба шкива находятся в промежуточном положении. Разные автомобильные бренды разработали свои разновидности вариаторов на клиноременной основе. Например, Audi в своей трансмиссии использует цепи, а Honda – ремни из металлических пластин. Но принцип работы вариатора от этого никоим образом не меняется. Шкивы функционируют под командованием электронного блока управления: электронные системы, сервоприводы и датчики.

Можно привести пример с велосипедом, ТОЛЬКО вместо звездочек КОНУСЫ, где цепь ходит с верхушки конуса(малый диаметр) до его основания(больший диаметр)! И так например, максимальная скорость будет если цепь у колеса будет на верхушке конуса(малый диаметр), а у педалей на основании конуса(больший диаметр) и когда наоборот малая скорость!

Исходя из этого принципа работы есть моменты больших нагрузок на ремень и шкивы которые его сжимают собой и прочее! Бывают они в следующих случаях, что делать не рекомендуется:1) при разгоне с 0 км/ч, т. е. резкий разгон с места! (педаль в пол)2) пробуксовка с различным сцеплением с дорогой, т.е. чередование пробуксовки с сцеплением! Бывает например когда буксуешь и резко выходишь на асфальт или когда с наледи, где происходит резкая сцепка прокручиваемых колес с дорогой!3) продолжительная езда на максимальной скорости! Когда ремень долго находиться на верхушки и у основания шкивов!4) сразу после нажатой педали тормоза когда стоишь 0км/ч нажимать педаль газа! Здесь просто не успевает сработать механизм сцепления и когда сразу нажимаешь педаль газа, то сцепление уже происходит при оборотах и можешь даже почувствовать некий толчок!5) нажимать периодично на газ во время кочек/ям! Например когда проезжаешь кочку/яму ты отпускаешь газ и потом как проехал тут же нажимаешь газ, а то и больше чем надо!6) в холодное время держать на высоких оборотах!7) на спуске переключать на N нейтраль!8) буксировать с выключенным двигателем или без частичной погрузки!8) при установке машину на парковку P на спуске или на накате резко отпускать педаль тормоза!9) менять масло на неподходящее, а просто основываясь на надписи CVT и в большие промежутки замены!10) а также держать неисправными любые датчики касающиеся скорости! начиная от самого датчика скорости заканчивая ABS и другими датчиками стабилизации скорости при различных условиях, ESP и прочие!ВСЕ ВЫШЕ ПЕРЕЧИСЛЕННОЕ ПРИВЕДЕТ К:1) задиры на шкивы! (педаль в пол, резкий разгон с места 0км/ч, пробуксовка с различным сцеплением колес с дорогой)2) лишнею нагрузку на ремень, как продольную так и на поперечную на зубцы от которых и будут задиры! (тоже самое)3) перегрев! (при длительной езде на максимальной скорости, порядка 160-200 км/ч)4) поломка различных других устройств и систем! (при принудительном держании на высоких оборотах двигатель в холодное время)5) гул подшипников (систематическая езда на максимальных скоростях 160-200км/ч)

6) задиры, износ ремня, плохая работа! (смена масла на несоответствующее а также большой интервал замены)

Советы:1) трогаться с места плавно! ( до 2 тыс оборотов)2) в пробуксовке пользоваться соответствующим режимом например L и при выходе на сцепленную дорогу сбросить обороты! При езде на чередующийся скользкой дороге, не давать пробуксовку колес, держать на одних оборотах! Чтобы не было толчков во время перехода со скользкой на сцепленную поверхность!3) после педали тормоза подождать около 1,5 сек. и потом только нажимать плавно на педаль газа, чтобы также не было толчков, т.к. системе сцепления надо некоторое время перевестись в режим D drive!4) во время езды по кочкам/ямам держать педаль газа на одних оборотах, если все же отпускаете то плавно нажимать до нужных оборотов, т.к. есть некая доля колебания ремня и резкие нагрузки при колебаниях не особо хорошо скажутся на нем и на шкивах!5) заменить все вышедшие из строя датчики по контролю скорости! сам датчик скорости, ABS ESP и прочие! т.к. они включены в работу вариатора и они учитываются блоком управления вариатором! В случае выхода из строя одного из датчика, блок управления вариатором уводит режим работы вариатора в аварийный, где например вы можете это заметить когда на скорости при отпускании педали газа обороты падают на средние около 1,0-1,2 тыс! Так сказать вариатор уходит в средний режим работы, при больших скоростях уход в средний режим чреват поломкой!6) в холодное время года не нужно принудительно держать обороты на высоких и насильно машину разгонять, держите обороты не выше 2 тыс, буквально минут через 5 вариатор прогреется и начнет работать в штатном режиме! Это связано с прогревом масла и его прокачкой по всем узлам, здесь все так же как и с двигателем!7) менять масло на соответствующее по допуску и марки масла, потому как среди вариаторных масел их несколько! Просто руководствоваться надписью CVT ни в коем случае нельзя, они разные!

8) замена масла в вариаторе должны быть в пределах 30-50тыс желательно! Или раз в год! Потому как после жаркого лета, холодной зимы и разных режимах езды и условий, масло теряет свои свойства быстро!

Вроде бы все сказал, если что в комментариях добавлю! Все сказанное проверено лично, так как сам езжу на вариаторе и слежу за ним, как и за всей машиной! Ухаживающие следящие за машиной поймут!forum. ykt.ru/viewtopic.jsp?id=4033431

Правильная эксплуатация вариатора. Учимся пользоваться вариатором Вариатор правила эксплуатации

В автомобильном мире существует немало типов трансмиссий. Абсолютное большинство составляют, конечно же, механика и АКПП. Но на третьем месте оказался вариатор. Эту коробку можно встретить как на европейских, так и на японских авто. Нередко вариатор ставят и китайцы на свои внедорожники. Что это за коробка? Как пользоваться вариатором? Рассмотрим в нашей сегодняшней статье.

Характеристика

Итак, вариатор представляет собой бесступенчатую автомобиля. Главной особенностью ее является отсутствие конкретных ступеней — передаточное число меняется постепенно, по мере набора скорости автомобилем. Данная особенность позволяет исключить толчки и рывки при переключении, которые возможны при езде на механике, а также обеспечивает высокую динамику разгона. Ведь при нажатии на газ машина держит постоянно стабильные обороты, при которых достигается пиковый крутящий момент.

Но из-за ограничений по мощности эти коробки ставятся в основном на легковые автомобили и лишь на некоторые кроссоверы (часто это представители китайских марок). Что касается типов, всего может быть два вариатора:

• Тороидный.
• Клиноременной.

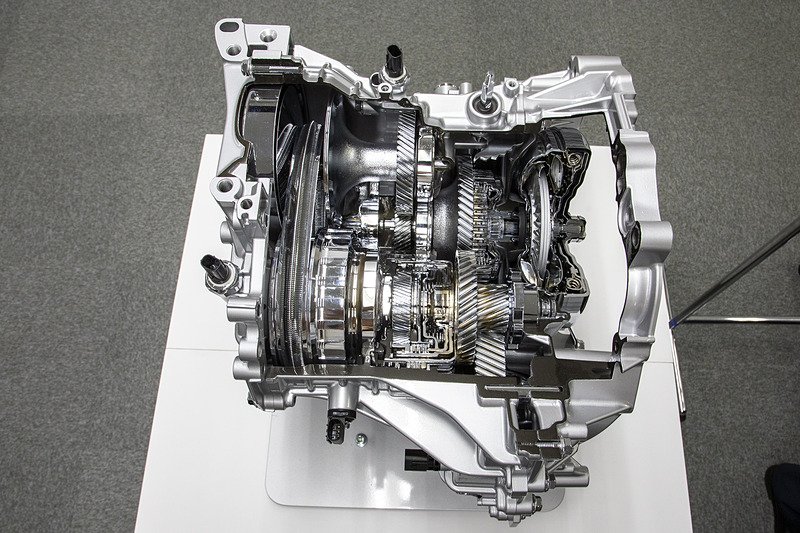

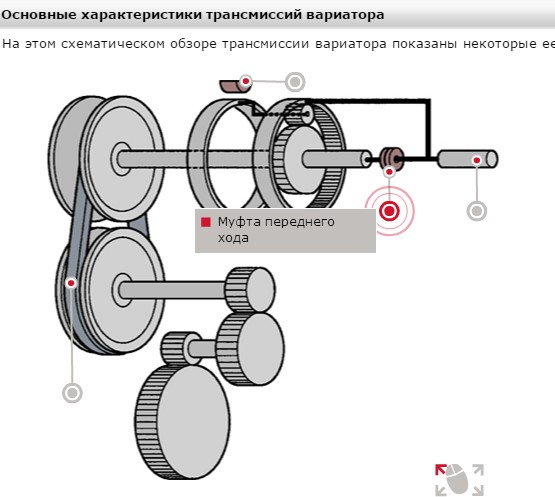

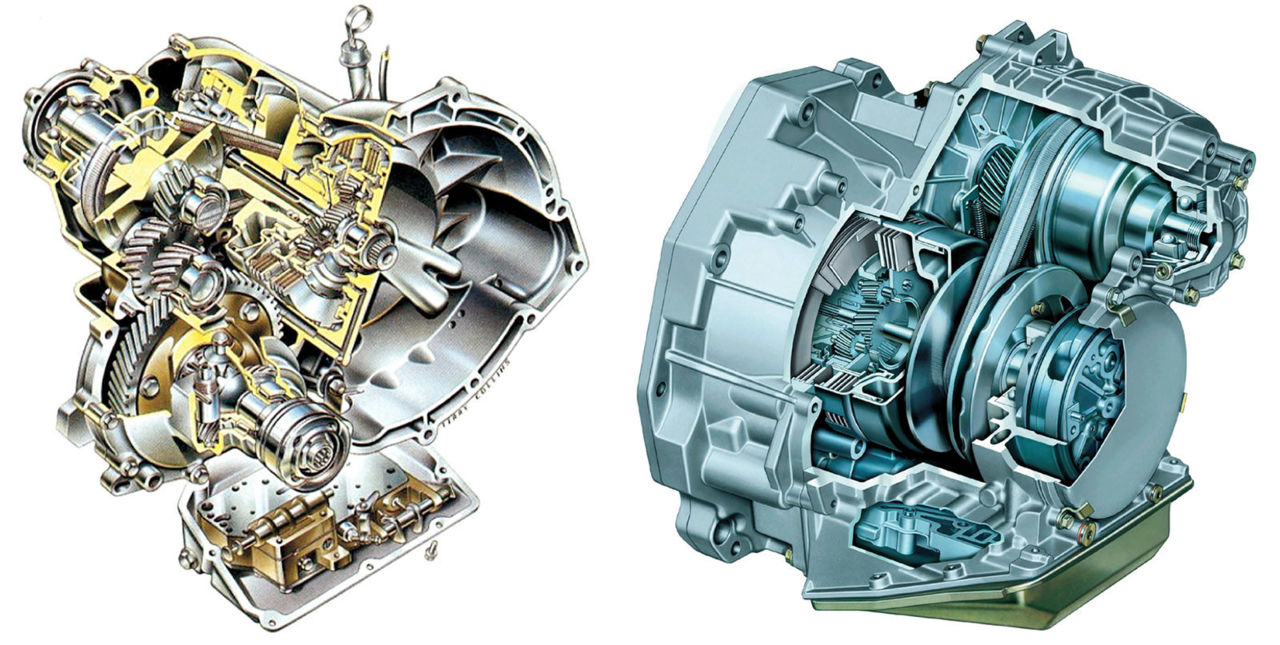

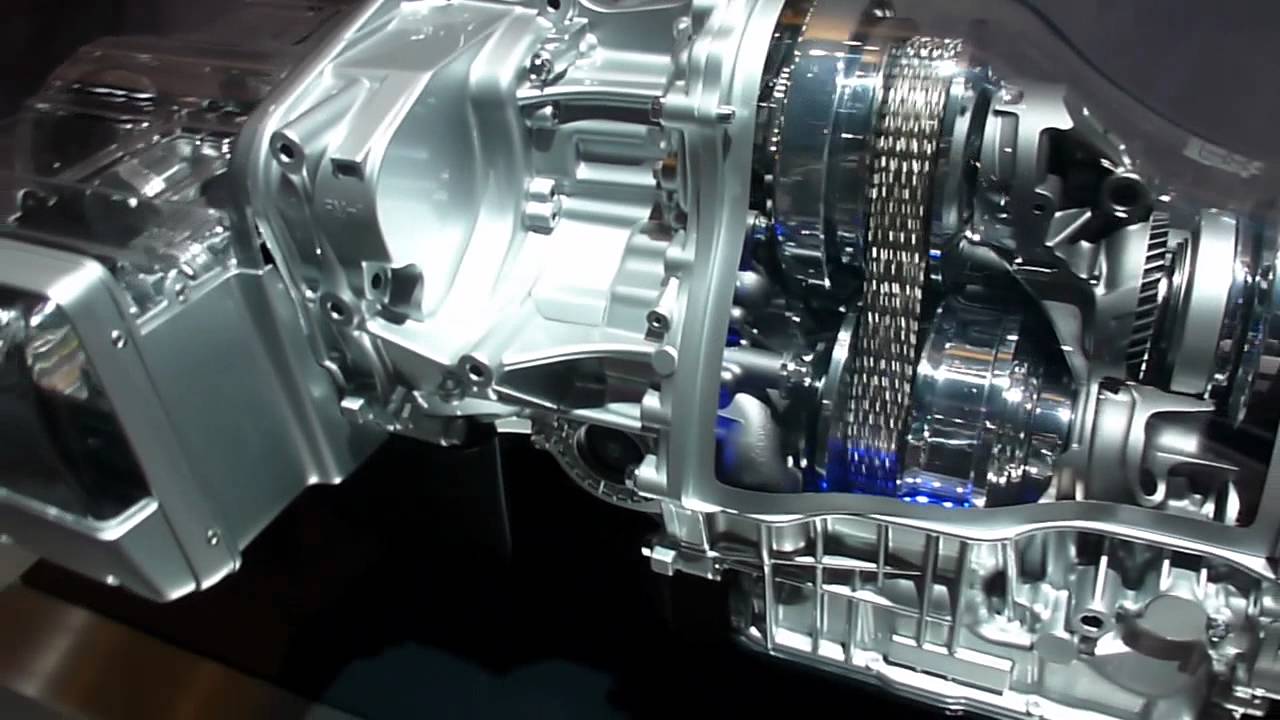

Устройство

Если говорить в целом, то в конструкцию данной КПП входят:

• Вариаторная передача.
• Механизм, служащий для отсоединения КПП от двигателя и передачи крутящего момента.
• Система управления.
• Механизм, обеспечивающий движение задним ходом.

Чтобы крутящий момент передавался от двигателя на коробку, в узле могут применяться:

• Автоматическое центробежное сцепление.
• Электромагнитное с электронным управлением.
• Гидротрансформатор.
• Многодисковое мокрое сцепление.

Сейчас наибольшую популярность получил гидротрансформатор. Он плавно передает крутящий момент, что положительно отображается на ресурсе коробки.

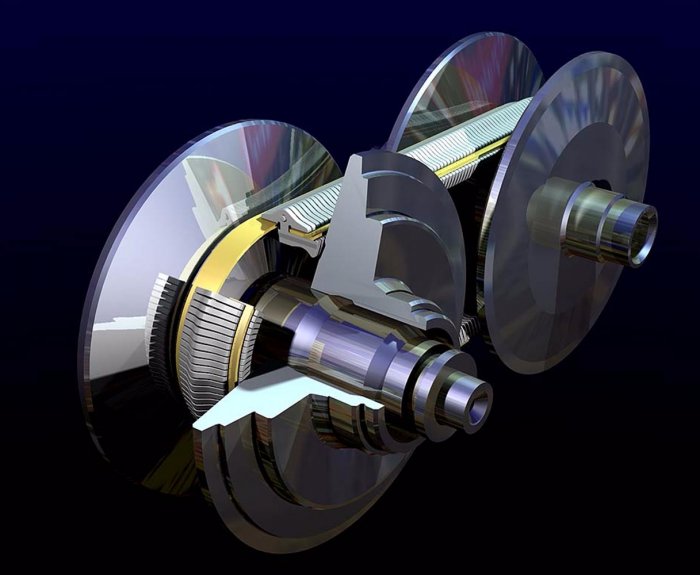

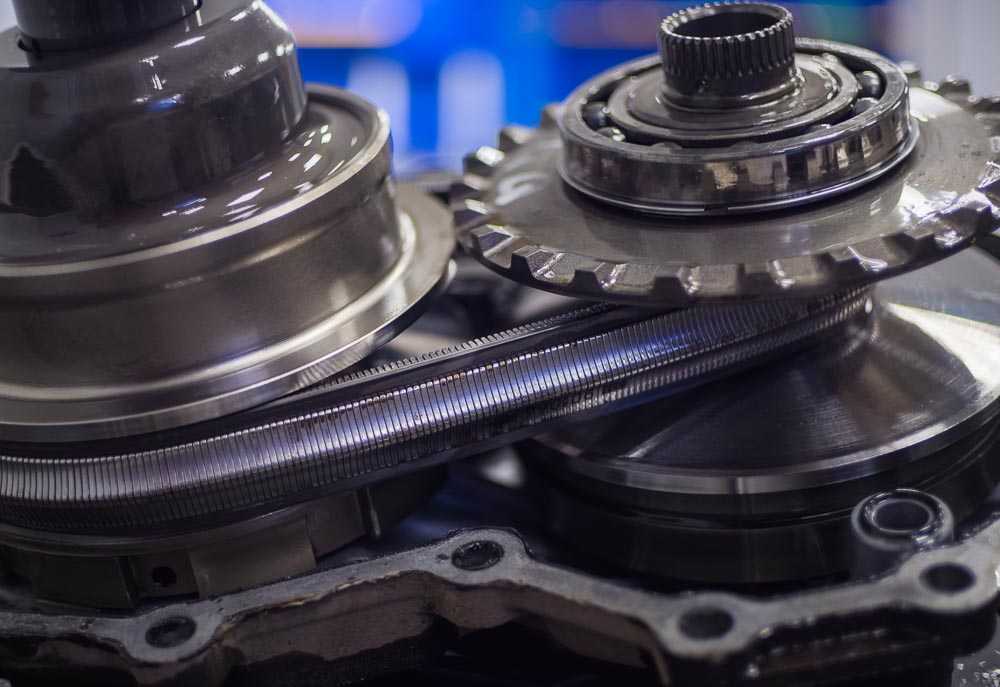

В конструкцию вариатора входит одна либо две ременные передачи. Они являют собой два шкива, которые соединены между собой клиновидным ремнем. Образуются конические диски, способные сдвигаться и раздвигаться. Благодаря этому меняется диаметр шкива. Чтобы сблизить конусы, используется усилие пружин либо гидравлическое давление. Сами диски имеют определенный угол наклона (обычно в 20 градусов). Это способствует наименьшему сопротивлению при перемещении ремня по шкиву.

Отметим, что материал ремня может быть разным. На первых моделях использовалась резина. Ввиду высокой гибкости и эластичности она не имела большого ресурса. Поэтому большинство вариаторов идет с металлическим ремнем. Он состоит из десяти стальных полос. А крутящий момент передается за счет сил трения между шкивом и боковой поверхностью ремня.

Принцип работы устройства

Алгоритм действия заключается в изменении диаметра шкива в зависимости от нагрузки и режима работы двигателя. Так, диаметр меняется посредством специального привода (чаще всего гидравлического). При старте ведущий шкив имеет небольшой диаметр, а ведомый увеличен максимально. По мере увеличения скорости размеры элементов меняются. Так, ведущий увеличивается в диаметре, а ведомый — наоборот. Когда машина снижает скорость, размеры шкивов обратно меняются.

Как правильно пользоваться вариатором? Азы

В первую очередь нужно понять, что автомобиль с вариатором не имеет педали сцепления. Водители, которые пересаживаются на такие машины с механики, имеют привычку задействовать левую педаль. Используя вариатор, достаточно работать только правой ногой. Левая всегда отдыхает у водителя. Этот, казалось бы, незначительный нюанс нужно запомнить. Что касается режимов работы, здесь все аналогично автоматической коробке:

• Р. Он используется в ситуациях, когда машина приезжает к месту длительной стоянки. В данном случае задействует специальный блокирующий элемент, который предотвращает дальнейшее движение автомобиля.
• D — драйв. Это режим, при котором машина двигается вперед как обычно, с последовательным переключением передач.
• N — нейтраль. Применяется в случаях, когда машина стоит долгое время на наклонной поверхности. Для этого нужно включить ручной тормоз и перевести рычаг в соответствующее положение. В таком случае мы избавляемся от необходимости постоянно держать педаль тормоза нажатой. Режим актуален в случае, когда время остановки составляет более полуминуты.
• R — задняя передача.

Дополнительные режимы

Стоит сказать, что многие вариаторные коробки имеют еще несколько режимов работы. Среди них стоит отметить:

• L. В данном случае двигатель работает на повышенных оборотах с максимальным эффектом торможения. Этот режим актуален при длительных спусках в горах и при буксировке.
• S. Это спортивный режим. В данном случае используется весь потенциал двигателя. Как правило, машина разгоняется на 0,3-0,5 секунды раньше до ста. Режим подойдет для тех, кто хочет получить резкий старт со светофора.
• Е. Экономичный режим. Машина будет использовать минимальные обороты. При этом динамика разгона ухудшается, но и расход падает. Обычно такой режим применяют при спокойной, размеренной манере езды.

Как тронуться?

Продолжаем изучать вопрос «как пользоваться вариатором». На «Тойоте» и других авто зарубежного производства схема пользования вариатором едина. Поэтому данную инструкцию можно применять к любой марке. Итак, садимся в автомобиль и устанавливаем ключ в замок зажигания. Проверяем, стоит ли машина на «паркинге» (режим Р). Если рычаг находится в положении «нейтраль», старт двигателя стоит производить после установки авто на ручник.

После этого нужно правой ногой выжать тормоз. Не отпуская ногу с педали, переводим ключ в замке в положение «старт». Ждем, пока запустится двигатель (как правило, это не более двух секунд). Далее переводим рычаг коробки в режим «драйв». Ногу с педали тормоза не отпускаем. После того как включился режим «драйв», можно начинать движение. Переводим правую ногу с педали тормоза на акселератор. Вот как пользоваться вариатором на «Кашкай» и других авто. Не забываем про ручник (если он включен, снимаем его). Дальнейшие переключения автомобиль будет производить самостоятельно.

Нейтраль на вариаторе

Можно ли сбрасывать рычаг в нейтральное положение на данной коробке? Здесь все аналогично автомату. Есть случаи, когда это можно сделать, а есть, когда недопустимо. Так, категорически запрещено использовать нейтральный режим, пытаясь двигаться «накатом». При попытке вновь включить «драйв» на скорости происходит существенный удар в сцепление, и коробка подвергается нагрузке. Поэтому в нейтраль следует переключаться только тогда, когда машина стоит в пробке и время простоя более 30 секунд.

Прогрев

Много вопросов возникает о том, как правильно пользоваться вариатором на «Ниссане» зимой. Здесь стоит сказать, что в данной КПП тоже имеется масло, выполняющее роль рабочей жидкости. Однако если в автомате его содержится порядка десяти литров, то в вариаторе всего семь. То есть прогревать коробку нужно, но время на это тратится меньше. Итак, как правильно пользоваться вариатором зимой? Прогрев можно осуществлять как на режиме паркинг, так и в нейтрали. Эти режимы практически не отличаются, за исключением того, что «паркинг» блокирует колеса. Поэтому просто заводим автомобиль и ждем пять минут, пока прогреются ДВС и коробка. Стоит сказать, что чем ниже температура, тем больше времени стоит уделить прогреву (и наоборот).

Если снег/лед

Как пользоваться вариатором на таком типе покрытий? Здесь нужно знать, что при пробуксовке колес на скользкой поверхности возможно зацепление их с более твердым покрытием. Так, водитель машинально давит на газ, когда машина «схватилась» и вот-вот поехала по снегу. Но тут на пути попадается асфальт, и колеса встречаются с ним на высокой скорости оборотов. В итоге — существенный удар на сцепление. Происходит износ гидромуфты. За пару таких приемов она и вовсе может износиться. То же самое касается езды с цепями. Не стоит резко жать на газ, когда машина вот-вот тронулась. Все это существенно отображается на сцеплении коробки, особенно если это цепи-браслеты. Поэтому на скользкой дороге двигаемся максимально плавно и аккуратно, даже если машина уже начала ехать после того, как забуксовала. Ну и конечно же, нужно следить за температурой масла в коробке. Длительных пробуксовок коробка точно не выдержит.

О резких нагрузках

Многие слышали о том, что резкие нагрузки на коробку приводили к скорому ее выходу из строя. Это действительно правда. В силу своей конструкции эти трансмиссии не способны «переваривать» большой крутящий момент. Однако как этого не допустить? Как пользоваться вариатором? Все просто. Нужно отказаться от частой агрессивной езды и прогревать коробку в зимнее время. Также отметим, что на многих коробках электроника способна сигнализировать о перегревах. Так, если температура масла выше нормы, на панели приборов загорится соответствующая лампа. А на некоторых авто электроника и вовсе не даст сдвинуться с места, пока коробка не остынет.

Вариатор и бездорожье

Об этом тоже стоит поговорить отдельно. Многие задаются вопросом о том, как пользоваться вариатором на «Митсубиси Аутлендере» и других внедорожниках. Вариатор не предназначен для эксплуатации по грунтовке или бездорожью. Всего нескольких пробуксовок достаточно для того, чтобы перегреть трансмиссию. Поэтому, если вы часто ездите по такой местности, лучше выбирать авто на механике. Но как пользоваться вариатором на «Аутлендере» в такой ситуации?

В случае если машина села на «брюхо», не стоит предпринимать отчаянных попыток сдвинуть ее с места. Иначе перегрев КПП будет обеспечен. Актуальна лишь эвакуация. Также не стоит часто переключаться из режима R в «драйв», пытаясь раскачать машину. Из-за этого существенно изнашиваются шлицевые соединения коробки.

Буксировка

Рассматривая вопрос о том, как пользоваться вариатором, нужно сказать, что данная коробка боится и буксировки. Так, автомобиль с вариатором нельзя транспортировать на буксире — только эвакуатор. Как и в предыдущем случае, здесь сильно разбиваются шлицевые соединения.

Прицепы

Как пользоваться вариатором на «Ниссане Икс-Трейл», если он оборудован фаркопом и необходимо перевезти груз на прицепе? В данном случае стоит придерживаться правила, что вес прицепа с грузом не должен превышать одной тонны. А что касается автомобилей, от их транспортировки стоит отказаться (имеется в виду на буксире).

Обслуживание

Нужно знать и нюансы обслуживания, а не только лишь то, как пользоваться вариатором. На «Митсубиси», как и на других машинах с данной КПП, должна производиться регулярная замена масла. Регламент составляет 60 тысяч километров. Важно знать, что масло должно соответствовать всем допускам и спецификациям. Рекомендуется использовать только оригинальные продукты. Дело в том, что вариатор более требователен к качеству и свойствам масла, нежели автомат и механика. Поэтому сюда заливается только жидкость от проверенного производителя. Что касается ремонта, при любых признаках пробуксовки или иной некорректной работы КПП, нужно отправляться на детальную диагностику в СТО. Устройство вариатора довольно сложное, поэтому ремонт коробки должен осуществляться только профессионалами.

Также отметим, что даже при регулярном обслуживании ресурс такой трансмиссии не превышает 200 тысяч километров. Это нужно учитывать, приобретая подержанный автомобиль.

Причины и признаки поломки

Рассмотрим наиболее частые из них:

• Невозможность включить какую-либо передачу. Это говорит о выходе из строя селектора КПП. Также могут быть проблемы с электропроводкой (окисление контактов, разъемов либо механическое повреждение проводов).
• Удары при переключении из «нейтрали» в «драйв». Здесь имеет место неисправный электромагнитный клапан давления. Также пинки происходят из-за неисправного блока управления.
• Падение динамики разгона. Машина не может двигаться при нажатии на акселератор. В этой ситуации могут быть проблемы с гидротрансформатором, блоком управления либо с муфтой переднего хода.

Заключение

Итак, мы выяснили, как устроена и работает вариаторная коробка передач, а также то, как пользоваться вариатором. Чтобы не «приговорить» эту коробку раньше срока, нужно избегать повышенных нагрузок и вовремя ее обслуживать. Только так можно сохранить ресурс этой сложной автоматической трансмиссии.

Вариаторные трансмиссии для многих автолюбителей – штука непонятная и сложная. Не мудрено, ведь в наш век человек не должен разбираться в автомобиле для того, чтобы на нём ездить. Так или иначе, некоторую специфику пользования этими КПП лучше знать, иначе коробка может и не дожить до тех самых 200 ткм, которые обещал производитель, ведь случаи поломок и до 100 ткм отнюдь не редки.

Для того, чтобы понять как правильно ездить на вариаторе нужно осознать, что слабое место этого вида КПП – хроническое недержание большого крутящего момента и резких пиковых нагрузок. Но это не всё. За экономичностью и плавностью бесступенчатых трансмиссий стоит масса особенностей, о которых не предупреждают дилеры, когда отдают свои детища в руки пользователя.

Не гонять

В большинстве бесступенчатых трансмиссий используется гидротрансформатор, который не любит пропущенные сроки замены масла

Как уже говорилось, ВКПП не любит большой крутящий момент, а это значит, для того чтобы правильно ездить на вариаторе нужно научиться придерживать коней. Даже хвалёный Lineatronic Subaru при должном управлении педалью газа проезжает 300 ткм и нередко «наказывает» гонщиков до рубежа 100 ткм. Вариатор – плавный и экономичный. Не заставляйте его работать не по специальности.

Круиз-контроль – «убийца» вариатора

«Задранный» конус – приговор для вариатора

Дольше всего вариатор служит, когда вся рабочая площадь конусов используется равномерно. При разгонах и замедлениях ремень (цепь) всё время перемещается по поверхности конусов, задействуя все участки. Стояние в пробках заставляет «ленту» протирать проплещину в определённой части конусов и однажды на ней образуется невидимая глазу, но вполне ощутимая при разгоне «ступенька». Хотя в пробках хотя бы какое-то перемещение ремня есть, всё-таки больше всего вариатор страдает при монотонном движении по трассе с одной и той же скоростью, особенно на круиз-контроле. В этом случае износ трущихся деталей максимальный, плюсом ко всему в группу риска включаются подшипники осей.

Плавнее, пожалуйста

Цепные вариаторы несколько выносливее. Ремень же придется менять каждые 150 ткм

Как Вы уже, наверное поняли при владении авто с вариатором про прицеп, перегрузы и бездорожье лучше забыть сразу, так как в таких случаях КПП будет самым слабым звеном трансмиссии и пострадать при этом может не только ремень с конусами, но и гидротрансформатор, либо пакет фрикцонов, смотря что используется в Вашей коробке.

Помимо всего. Вариатор не любит резкой пиковой нагрузки. Например, буксуя на льду, ведущие колеса резко попадают на сухой асфальт и «бьют» по коробке. То же самое при неистовом налёте на бордюр. Один такой инцидент с проскоком ремня способен приговорить ВКПП к замене.

Менять масло

При работе любых механических узлов появляются продукты износа, которые играют против самих же деталей. ВКПП, как не самому надёжному узлу, эти «песчинки» вредны особенно. Замена масла в вариаторе полезна не только профилактическими свойствами, но и позволяет вовремя диагностировать надвигающиеся проблемы до тех пор, пока они не дали о себе знать. К примеру, на поддоне можно увидеть стружку и решить для себя продавать машину или нет.

Вот такой «ежик» означает, что либо Вы затянули со сроками замены масла, либо износ вариатора уже чрезмерен

Надеюсь, эти простые совету помогут Вам сохранить свой автомобиль в том состоянии, в котором мы, автоподборщики , рекомендуем к покупке своим клиентам.

Как правильно ездить на вариаторе (CVT) обновлено: Апрель 21, 2019 автором: Stop-autohlam

С правилами езды на автомобилях с вариаторными коробками российские водители познакомились относительно недавно. К отсутствию третьей педали в машине привыкнуть успели многие (обычная АКПП). Но заблуждаются те, кто ставит знак равенства между автоматом и бесступенчатой трансмиссией. Нюансы работы вариатора требуют самого внимательного рассмотрения. Как ездить на вариаторе?

Правила вариаторной езды

CVT — латинская аббревиатура, означающая интересующий нас тип коробки. Функционально она не отличается от других типов КПП, но кардинально разнится принципом работы. Смена передач идёт плавно, без толчков, благодаря коррекции диаметральной плоскости дисков (ведомого/ведущего). Автомобиль разгоняется «не дёргаясь». Сидящий за рулём не отвлекается на переключение скоростей. Работа автоматики сокращает время разгона, экономит горючее, выбирает оптимальный режим работы двигателя.

Независимо от степени нагрузки мотора уровень шума силовой установки малоразличим. Раскатистый звук спорткара на таких авто не услышать никогда, даже если акселератор «утопить» до отказа. «Умная» электроника компенсирует резкое изменение параметров работающего агрегата, убирая лишнюю нагрузку.

Подробно о плюсах

Транспортное средство, оснащённое CVT, имеет ряд положительных аспектов, выгодно отличающих его от машин с «механикой» и АКПП. К преимуществам однозначно относятся:

• хорошо набирается скорость;
• более экономично расходуется топливо;
• оптимизируются критичные нагрузки на двигатель;
• увеличивается период регламентных сервисных и ремонтных работ;
• повышен класс экологической безопасности.

Дело в масле

Отслеживать уровень и качество масла в КПП — обязанность автовладельца. В случае с бесступенчатой трансмиссией нужно относиться к этому особо тщательно. Абсолютно все вариаторные коробки «болезненно» реагируют на невнимательное отношение к спецификациям и рабочему объёму залитого масла. Менять его придётся часто.

CVT-масло — отдельная категория. Особенность материала — антогоничность функции (обеспечение смазки трущихся поверхностей с одновременным предотвращением их проскальзывания). Экзотичность трансмиссионного масла не отражается на его стоимости, автолюбителей оно не разорит.

Менять жидкость в коробке с неидентичными спецификациям характеристиками — большой риск. Техническая документация автомобиля содержит точную информацию о типе и параметрах масла для КПП. Игнорирование этого аспекта с высокой степенью вероятности приведёт к незапланированным тратам, их размер может сильно огорчить владельца авто. Если самостоятельно уточнить сведения о расходном материале не удалось, следует обратиться за разъяснениями к дилеру или в официальный технический центр, где обслуживаются автомобили нужной марки.

Полностью заменить жидкость на вариаторе рекомендовано на отметках кратных 60 тыс. км пробега, в зависимости от производителя эти данные могут отличаться в большую или меньшую сторону. Российские реалии значительно корректируют этот показатель в сторону уменьшения (порядка 30 тыс. км).

Эксплуатация вариатора (краткая инструкция)

Латинские литеры, вместо цифр на рукояти переключения МКПП, означают следующее:

• «P» — парковочный режим. Стоянка на продолжительное время, происходит блокировка системы управления. При зажигании необходимо убедиться, что рычаг установлен на этой же отметке;
• «D» — машина в движении. Автомобиль едет вперед с характерной плавной сменой ступеней;
• «N» — аналог «нейтралки». В бесступенчатом варианте КПП применяется при парковке с наклоном.

Алгоритм действий шофёра такой: выжать педаль тормоза до полной остановки → ручку коробки установить напротив «N» → застопорить машину на ручнике → резко отпустить и снова нажать тормоз → перевести в режим паркинга «P». Необычный порядок манипуляций обусловлен спецификой взаимодействия механических узлов при остановке: вал в CVT блокируется стержнем малой толщины, который несложно деформировать (окончательно испортить) при небрежном паркинге «на скорости».

• «L» — завышенные обороты и эффект торможения двигателем. Рекомендован при движении по бездорожью, под уклон, буксировке прицепа (подобие 1 ступени на «механике»).

Многие автопроизводители добавляют ещё две позиции:

• «S» — спортивный. Двигатель выводится на полную мощность;
• «E» — экономичный. Расход горючего минимизирован.

Резко нагружать не стоит

Машинам с вариаторами резко возрастающие нагрузки противопоказаны. Они становятся виновниками внеочередных посещений СТО и последующего ремонта. Это недостаток CVT-коробок конструкторы пока не решили.

Прогрев вариатора обязателен при низких температурах. Холодное масло в трансмиссии плохо распределяется внутри системы, часть элементов и деталей остаются без смазки. Прогревать по типу путём переключения режимов «P-R-N-D» и обратно не рекомендуется, так как это не улучшает прогрев. Помните вариатор устроен абсолютно по-другому, нежели другие КПП. Как вариант можно на несколько секунд включить нейтраль — «N», это немного прогреет гидромуфту (сцепление).

Трогаться с места нужно убедившись, что автомобиль прогрелся до необходимого предела. После начала движения придерживаться спокойной манеры езды минимум километр, это полностью позволит прогреть все элементы коробки. Расходы на лишнее топливо сэкономят затраты на монтаж новой КПП.

Чем ниже температура окружающей среды, тем дольше необходимо прогревать коробку. При температуре -35 °C лучше не эксплуатировать автомобиль с CVT. Если вы всё-таки решились на поездку в сильный мороз, то прогревать рекомендуется не менее 30 минут и всю дорогу придерживаться очень щадящего режима езды.

В Европе (Финляндии) нашли альтернативу холостым оборотам двигателя для прогрева. Авто снабжаются электросистемой поддержки рабочей температуры. Машина запитывается от электросети через обычную штепсельную вилку. Машины с таким оборудованием легко узнать по характерным вырезам на бампере.

Бездорожье не рулит

Ездить на автомобилях с вариаторной КПП вне дорог не желательно. Пусть не вводят в заблуждение автолюбителей всемирно известные производители кроссоверов. Внедорожники с CVT автоматически зачисляются в «паркетники».

Владельцам бесступенчатой коробки лучше держаться города и шоссе с твёрдым покрытием.

Повредить бесступенчатую коробку можно наехав на выступ, ухаб, при попадании колёс в ямы и выбоины и другие шероховатости дорожного полотна. Подобные приключения небезопасны для МКПП, а в случае с автоматом в вариаторном исполнении последствия могут быть фатальными.

Нет буксировке

Буксовать, равно как и буксировать, на CVT не стоит. Эти действия небезопасны для агрегата. Вариант взятия автомобиля на буксир есть — при включённом моторе (смазка предохранит детали от излишнего трения), стоит ознакомиться с инструкцией по эксплуатации. И даже не взирая на это бывают случаи поломок, особенно КПП с пробегом, поэтому мы не рекомендуем его буксировать, ведь эвакуатор стоит гораздо дешевле чем ремонт. Неисправность двигателя приводит к неизбежному общению со службой эвакуации, есть другой но очень трудоемкий вариант, отсоединения полуосей от ведущих колес.

Соответственно использовать машину в качестве тянущего средства другого авто категорически не рекомендуется. Максимально допустимое условие — транспортирование автоприцепа весом не превышающего допустимого. Точная информация о грузоподъёмности и расстоянии, на которое можно буксировать прицеп, конкретной модели указана в техпаспорте.

Пробуксовка — очень вредное действие. Заглохнув на ухабах или в грязи, следует оставить попытки выехать самостоятельно. Передвигая селектор между отметками «D» и «R» можно добиться только скоротечного износа шлицевых соединений. Заметно сократится ресурс шестерней. Чтобы устранить поломку, узел разберут, что существенно ударит по карману автовладельца.

Внимание, датчики!

Без корректной работы контрольных устройств обеспечить безопасность поездок невозможно. Отслеживать их состояние постоянно — насущная необходимость. Прекращение функционирования одного датчика может привести к выходу из строя целого узла.

Если датчик контроля скорости повреждён, то блок управления автоматически переводит ремень трансмиссии в среднее аварийное положение, двигатель экстренно тормозит. Угроза деформирования ремня становится более чем реальной. При движении в высокоскоростном режиме может даже разорвать ременной привод. Снижение оборотов повышает процент «выживания» CVT.

Для желающих приобрести машину с пробегом есть непреложное правило — меняйте датчик скорости. Настоятельно предлагается купить оригинальную версию от производителя и проверенного поставщика. Аналогично следует поступить с датчиками уровня и давления масла. Весь комплект датчиков должен находиться в исправном состоянии.

Заключение

Выводы, не требующие особых обоснований:

1. «Лихачить» с вариатором нельзя. Поломки и сокращение периода эксплуатации неизбежны.
2. Ограничить поездки городской чертой, где преимущества бесступенчатой трансмиссии раскроются полностью.
3. Не начинать движения при «холодном» масле.
4. Отслеживать уровень жидкости и работоспособность контролирующих устройств.

Манера езды водителя и общее состояние дорог региона, где живёт автовладелец — важные факторы, влияющие на окончательное решение при покупке машины с CVT.

Статья о вариаторной коробке передач — ее особенности, плюсы и минусы, советы и рекомендации по использованию. В конце статьи — видео о вариаторе.

Содержание статьи:

Бесступенчатая трансмиссия, в простонародье именуемая вариатором, впервые была применена еще в конце 50-ых годов. Но удачным этот опыт назвать было никак нельзя, поэтому о вариаторе на некоторое время забыли. Но в 90-х о нем вспомнили снова, и на этот раз эта идея получила широкое распространение.

Устройство бесступенчатой трансмиссии — идеал простоты. Принцип действия также особой сложностью не отличается. Существуют клиноременные и клиноцепные вариаторы.

Каких сюрпризов можно от них ожидать? Ответ в этой статье. Здесь речь будет идти о восьми вещах, которые нужно знать в вариаторе.

Вариаторная коробка передач обозначается латинской аббревиатурой CVT. По своим функциональным возможностям она мало чем отличается от прочих КПП, но принцип работы у них совершенно разный. Толчков при смене передач не ощущается.

Это происходит потому, что диаметральная плоскость ведомого и ведущего дисков откорректирована, и разгон машины происходит плавно, без толчков. Водителю нет необходимости отвлекаться на переключение скоростного режима. Благодаря автоматической системе время разгона сокращается, горючее расходуется более экономно. Наиболее оптимальный режим двигательной системы также выбирается автоматически.

При использовании вариатора не будет слышно шума даже при очень большой степени нагрузки на двигатель.

Даже в случае полного «утопления» акселератора звук, который обычно издают спорткары, водитель не услышит. Лишняя нагрузка на агрегат убирается при помощи умной электронной системы.

От механических КПП использование автомобилей с CVT выгодно отличается некоторыми моментами.

К явным плюсам вариаторной коробки передач можно отнести следующие:

• Автомобиль с вариатором очень быстро набирает скорость;
• Машина разгоняется плавно, без рывков;
• Находясь в пробке или при скатывании на склоне, машина глохнуть не будет;
• Не слышно шума даже при езде на больших оборотах;
• Использование вариатора — это серьезная экономия топлива;
• Бесступенчатая трансмиссия намного безопаснее для экологии, чем ее механические аналоги.

Но не обошлось здесь и без минусов, которые могут причинить водителю множество самых разных хлопот:

• Машины с вариаторами не могут долго ехать на повышенных оборотах;
• Вариаторная коробка требует постоянного ухода. В ней требуется часто производить замену масла и масляных фильтров — через 30 000 км, как минимум;
• Чтобы работа передачи была корректной, вариаторы следует заполнять специальной жидкостью, которую также периодически следует менять. А стоит она совсем недешево, и найти ее тоже непросто;
• Вариатор может выйти из строя, если водитель часто практикует резкое торможение;
• Установка вариатора возможна только на машины, мощность которых не превышает 220 л.с.;
• Ремонт автоматики будет стоить гораздо дороже. Ситуация осложняется еще и тем, что в наших сервисных центрах нечасто встретишь настоящих специалистов, разбирающихся в устройстве вариаторов;
• Даже при выходе из строя одного из датчиков может пострадать вся КПП.

3. О масле

Автовладелец обязательно должен следить за состоянием машинного масла. Эта аксиома приобретает еще больший смысл, когда речь идет о бесступенчатой трансмиссии. Вариатор очень чувствителен к рабочему объему масла и к другим его спецификациям — частая замена жидкости здесь будет просто необходима.

Масло в CVT предназначено для смазывания трущихся частей. Еще одна его функция — предотвращение проскальзывания. При всей экзотичности масла для бесступенчатой трансмиссии стоит оно недорого.

Вся информация о масле, которое следует использовать в автоматической КПП, находится в документации автомобиля. Кстати, менять масло в коробке со специальными характеристиками еще нужно уметь. Если данный аспект будет все время игнорироваться, то это обязательно станет причиной поломки, стоимость устранения которой не порадует автовладельца.

Масло для использования в вариаторе надо подбирать. Если информацию о необходимом расходнике найти не удастся, следует обратиться за помощью специалистов в один из сервисных центров.

Пренебрежение этому совету может привести к серьезным поломкам КПП.

Полную замену масла рекомендуется осуществлять после 60 000 км пробега. Конечно, эти данные могут меняться в плюс или минус в зависимости от нескольких факторов. Речь идет о производителе и условиях эксплуатации автомобиля. Если говорить о российских условиях, то здесь можно говорить об уменьшении срока до 30 000 км.

На ручку переключения МКПП нанесены буквенные обозначения. Вот что означают данные литеры:

• P — режим парковки. Рукоять ставится в данное положение при длительной стоянке автомобиля. В этом же положении рычаг должен находиться и при зажигании;
• D — эта литера означает движение;
• N — это нечто вроде нейтралки. Рычаг должен находиться в этом положении во время осуществления парковки на наклонной местности;
• L — движение на повышенных оборотах и при торможение мотором. Это положение рукоять должна принимать во время езды по бездорожью, под горку или во время езды с прицепом.

В некоторых марках автомобилей используются еще следующие позиции и режимы:

• S — спортивный. Мотор работает на максимальных оборотах;
• E — экономичный. В этом положении горючее будет расходоваться по минимуму.

При использовании автомобиля с вариатором крайне не рекомендуется резко повышать нагрузки — повышение должно быть только плавным, иначе визита на СТО избежать не получится. Это существенный минус данного механизма, и эта проблема до сих пор остается нерешенной. На холоде вариатор обязательно нужно прогревать, так как остывшее масло будет очень плохо расходиться по системе, из-за чего некоторые детали могут остаться без смазывания.

Устройство вариатора значительно отличается от устройства других КПП, поэтому и прогревать его нужно по-особенному. Прогрев по типу механической коробки в этом случае не подойдет.

Проделывать эту операцию нужно следующим образом: автомобиль на некоторое время ставится на «нейтралку» (хватит и 4-5 секунд). Это поможет слегка прогреть сцепление. Трогаться можно только тогда, когда машина будет полностью прогрета. В этот момент еще не произошел полный прогрев всех элементов КПП, поэтому еще как минимум километр после начала движения резко повышать скорость не стоит. Пускай при этом расход топлива будет немного завышен, зато водитель сможет сэкономить на замене КПП, ведь вариаторная модель — достаточно капризная штука и легко может сломаться при некорректной эксплуатации.

Время прогрева коробки напрямую зависит от температуры воздуха — чем она ниже, тем дольше следует осуществлять прогрев. Специалисты рекомендуют вообще не эксплуатировать автомобили с МКПП, когда температура понижается до минус 35 градусов. Но не всегда это возможно. Если случилось отправиться в поездку на морозе, то прогревать его нужно не менее получаса, а сама езда должна происходить в щадящем режиме.

Как известно, в Финляндии почти всегда холодно, наверное поэтому именно там был изобретен альтернативный способ прогрева машин с МКПП. Там некоторые модели автомобилей снабжаются специальными штепсельными вилками, посредством которых происходит их соединение с электрической сетью. Таким образом происходит быстрое прогревание автомобиля. У таких машин имеются характерные вырезы на бамперах.

6. Бездорожье — это плохо

Машины с вариаторами лучше эксплуатировать на трассе — на бездорожье делать это нежелательно. Конечно, есть и внедорожники с CVT, но специалистами они причисляются к классу паркетингов. Машины с бесступенчатыми коробками хорошо себя покажут в условиях города, по полям и весям рассекать на них не рекомендуется.

Это не просто слова, ведь вариатор может получить значительные повреждения, если автомобиль наедет на ухаб или попадет в яму. Не рекомендованы ему и прочие неровности дорожного покрытия. Такие приключения могут быть чреваты самыми серьезными последствиями для автомобилей с вариаторной коробкой.

Агрегат может получить серьезные повреждения, если автомобиль с CVT будет буксировать другое транспортное средство. Кстати, при пробуксовывании также возможно возникновение определенных проблем.

В инструкции по эксплуатации автомобиля предусмотрен вариант буксировки другого автомобиля. Если обойтись без этого не получится, то буксировку следует осуществлять в точном соответствии с инструкцией. Но даже в этом случае полностью вариант возникновения поломок исключать нельзя. Особенно это касается автомобилей, имеющих значительный пробег.

Пробуксовка также может быть опасной. Если машина застряла в грязи, лучше оставить попытки выбраться самостоятельно, иначе это может привести к износу шлицевых соединений. Ресурс шестеренок также будет значительно сокращен. А ведь ремонт данного узла может сильно ударить по карману.

Контрольные устройства всегда должны находиться в исправном состоянии — нужно постоянно заниматься их отслеживанием. Если один из датчиков перестанет нормально функционировать, это обязательно скажется на работе всего узла.

При повреждении скоростного датчика ремень трансмиссии устанавливается в среднее положение, что приводит к экстренному торможению двигателя. При этом ремень может сильно деформироваться. Привод может даже порваться, если движение будет осуществляться на завышенной скорости. CVT прослужит дольше, если обороты будут несколько снижены.

Для желающих купить авто с пробегом есть одно правило: нужно вовремя менять датчик скоростного режима. Следует покупать только оригинальные версии приборов и у проверенных дилеров. Также нужно поступать и со всеми остальными датчиками. При первой необходимости их следует менять.

Резюмируя вышесказанное, можно констатировать:

• Лихачество обязательно приведет к снижению срока службы вариаторной коробки;
• Поездки за чертой города следует ограничить;
• Непрогретый автомобиль — возможная причина поломки;
• Обязательно нужно следить за уровнем масла;
• Состояние контролирующих приборов также нужно отслеживать.

Манера вождения автолюбителя и состояние, в котором находятся дороги в определенном регионе — все это основные факторы, влияющие на решение о приобретении автомобиля с CVT.

Возможно, указанные здесь риски, кому-то покажутся преувеличенными — некоторые водители говорят, что они эксплуатируют машины с CVT без ограничений, но все же лучше соблюдать определенные правила, чтобы не пришлось тратиться на ремонт.

Видео о вариаторе:

Бесступечнатые вариаторные КПП обеспечивают плавное переключение скоростей и не имеют фиксированных первой, второй или пятой передач. С принципами езды на автомобилях с CVT водители познакомились относительно недавно. Поэтому следует узнать, как правильно ездить на вариаторе и каких ошибок нельзя допускать при эксплуатации коробки передач.

[ Скрыть ]

Режимы вариатора

Сначала разберем основные режимы работы вариаторной коробки автомат.

Движение вперед

На вариаторной трансмиссии движение вперед обозначается символом D. Этот режим считается основным в работе коробки передач, для его активации селектор переводится в положение D. Вариаторная трансмиссия во время езды автоматически изменяет передаточное число, основываясь на оборотах силового агрегата. Управляющий модуль коробки передач будет производить мониторинг работы агрегата и мотора машины для обеспечения максимальной эффективности работы устройств.

Движение задним ходом

Для активации этого режима селектор коробки передач переводится в положение R. Конструктивные особенности трансмиссионного агрегата: в КПП отсутствует задний ход ведомого вала, который передает вращение на колеса автомобиля. Поэтому агрегат оборудуется дополнительными узлами и механизмами, которые включаются в работу при активации режима R. Чтобы не допустить появления неисправностей, рычаг коробки передач допускается переводить в этом положение после того, как машина полностью остановится. В зависимости от типа авто, для переключения селектора в режим R необходимо дополнительно нажать на специальную кнопку. Сделать это можно только после полной остановки транспортного средства.

Вариаторная коробка передач

«Нейтралка»

Нейтральная передача обозначается буквой N. Если включить селектор коробки в этом положении, то двигатель автоматически отключается от КПП. Использование нейтральной скорости допускается при езде в условиях пробок и длительном простое автомобиля. Также режим нейтральной передачи применяется для запуска автомобильного двигателя, но включать нейтраль при кратковременной остановке нельзя.

Парковка

Режим паркинга на вариаторных КПП обозначается буквой P. Когда водитель переводит селектор в это положение, специальный штифт блокирует ведомый вал трансмиссии. Это позволяет предотвратить вероятность самопроизвольной езды машины. Использование режима парковки допускается при полной остановке машины, когда авто ставится на стоянку. В большинстве авто для активации положения паркинга надо нажать на педаль тормоза и поднять ручник. Это своеобразная защита. Чтобы отключить этот режим, надо выполнить аналогичные действия в обратной последовательности.

Ручное управление

Для ручного переключения скоростей используется специальная выемка на корпусе коробки в салоне с символами «+» и «-». Как таковых передач в вариаторной трансмиссии не имеется, поэтому для удобства используется ручной режим. Вариаторная коробка передач самостоятельно изменяет передаточное число, что имитирует работу ступенчатой трансмиссии. Водитель может менять крутящий момент двигателя во время движения, переключая режимы, но по факту это только условное переключение скоростей.

Добиться полного соответствия функционирования вариаторной трансмиссии и механической коробки не получится, поскольку управляющий модуль следит за оборотами силового агрегата. Когда нужно, он самостоятельно меняет передаточное число. Это делается для предотвращения воздействия повышенных нагрузок на агрегат.

Схема изменения положения роликов при увеличении и уменьшении оборотов

Дополнительные режимы

Вариаторные коробки передач в большинстве современных автомобилей имеют дополнительные режимы работы трансмиссии:

1. Спортивный режим (S). При его активации обеспечивается большая маневренность транспортного средства и более стремительный пуск, когда водитель жмет на газ. Такое положение актуально использовать при эксплуатации авто в интенсивном режиме работы. Но проблема в том, что вариаторные агрегаты изменяют передаточное число значительно медленнее. Благодаря этому обеспечивается хорошая тяга при повышении количества оборотов ДВС.
2. Экономный режим (E). Такое положение — противоположность спортивному режиму. Управляющий модуль после активации настраивает коробку передач таким образом, что силовой агрегат начинает максимально взаимодействовать с КПП. Это обеспечивает минимальное потребление горючего машиной. Разумеется, по сравнению с механикой, вариаторные КПП работают менее экономично.
3. Сложные условия использования (L). Если водитель включает рычаг КПП в это положение, то коробка обеспечивает наибольшее передаточное число, что способствует увеличению мощности ДВС. Использование этого режима актуально при езде по бездорожью, буксировке прицепа и т. д.

Уход и эксплуатация

Какие правила езды надо учитывать, чтобы правильно эксплуатировать вариаторную КПП, мы расскажем ниже. Для начинающих водителей секреты правильной эксплуатации указываются в сервисной книжке. Рекомендуем ознакомиться с техническим мануалом к машине, чтобы не допустить ошибок при использовании.

Трансмиссионное масло

Всегда следите за объемом смазки, а также за ее состоянием в коробке передач. Следите за уровнем смазки, потому что важно его соответствие норме. Если объем расходного материала будет недостаточным, масло не сможет эффективно смазать трущиеся детали и компоненты коробки передач CVT. В результате это приведет к их быстрому износу и выходу из строя.

Вариаторные трансмиссии чувствительны к использованию некачественного масла. Заливайте в агрегат продукты от проверенных изготовителей, а перед заменой жидкости обязательно прочитайте сервисную книжку по эксплуатации. В ней указаны все советы по выбору стандартов и спецификаций, которым должен соответствовать расходный материал, конечно, если его замена предусмотрена производителем машины. В случае когда эти требования не соблюдаются, в будущем такая эксплуатация приведет к дорогостоящему ремонту.

Если в инструкции не указываются рекомендации по выбору смазки, свяжитесь с дилерским представительством. Менять смазку надо только на специализированных станциях. Конструктивные особенности и характеристики вариаторов таковы, что самостоятельно поменять расходный материал очень сложно.

Резкие нагрузки

Вариаторные трансмиссии не терпят высоких нагрузок. Сильные нагрузки на коробку передач приведет к появлению неисправностей в работе КПП. В случае когда вам надо быстро разогнаться, особенно зимой, рекомендуем сначала прогреть КПП до рабочей температуры. Если прогрелся двигатель, еще не значит, что прогрелось масло в коробке передач. ДВС и КПП используют одну систему охлаждения, но поскольку коробка находится дальше от мотора, для ее нагрева требуется больше времени. Из-за того, что смазочный материал холодный, он не может пройти по всем каналам системы и смазать все трущиеся механизмы. В течение определенного времени, пока КПП не прогреется, эти детали будут функционировать без смазки.

Как начать движение?

Когда машина какое-то время стоит на стоянке, смазочный материал стекает в поддон картера трансмиссии. В холодное время года вязкость расходного вещества становится более высокой, поэтому когда вы запускаете двигатель в мороз, не надо сразу начинать движение. Подождите какое-то время (не менее трех минут), чтобы жидкость прошла по всем каналам. Некоторые производители для более быстрого прогрева смазки рекомендуют включить по очереди все режимы работы коробки передач, задержавшись на каждом из них на несколько секунд. Мы советуем делать так только в том случае, если эти рекомендации указаны в сервисном мануале.

Особенности при маневрировании и прохождении поворотов

При вождении машины с CVT учитывайте, то такие коробки передач чувствительно реагируют на увеличение оборотов силового агрегата. Поначалу водитель повышает их количество нажатием на педаль газа. Затем, в соответствии с выбранным режимом, трансмиссия будет автоматически подбирать обороты для оптимальной работы. Но на подбор потребуется определенное время. Если вы совершаете маневр во время езды, то учитывайте этот фактор в первую очередь. Сначала увеличьте обороты мотора, а затем выполняйте маневр. Это касается и вхождения в поворот: водителю надо жать на газ в момент, когда только начинает поворачиваться руль.

Транспортировка и буксирование

Буксировка на машине с вариаторной коробкой, как и пробуксовка, не допускаются. В противном случае эти действия приведут к быстрому износу трансмиссии или она полностью выйдет из строя. Если производитель авто допускает буксировку, то обязательно уточните этот момент, изучив правила эксплуатации. Но мы не рекомендуем этого делать, поскольку на практике происходят случаи, когда транспортировка других машин приводит к поломке трансмиссии, особенно если речь идет об агрегатах с большим пробегом. Лучше вызвать эвакуатор и заплатить больше, чем потом переплачивать за ремонт. Если неисправен мотор, буксировка допускается только в том случае, когда будут отсоединены полуоси от ведущих колес.

Нельзя использовать машину с вариатором в качестве тянущего автомобиля. Допускается взять на буксир только один прицеп, вес которого не превышает допустимые нормы. Более точная информация касательно грузоподъемности и расстояния, на которое можно буксировать прицеп, указывается в сервисной книжке к машине.

Бездорожье

Вариаторные коробки передач в целом не приспособлены для регулярной эксплуатации в условиях бездорожья. Даже если вы владелец кроссовера или внедорожника, надо учитывать этот факт. Такие машины считаются паркетниками. Вы можете легко повредить трансмиссию, попав на выступ или ухаб. Если произойдет механическое повреждение агрегата, последствия могут быть серьезными: начиная от утечки смазки и заканчивая поломкой составляющих элементов. В обоих случаях автовладельцу предстоит непростой и дорогостоящий ремонт. Управлять машиной с CVT при езде по бездорожью надо аккуратно.

Не допускается и пробуксовка, поскольку она приводит к быстрому износу КПП. Если вы застряли в грязи или в сугробе, то не надо попытаться покинуть препятствие самостоятельно. Если вы будете часто переключаться между режимами D и R, это приведет к быстрому износу шлицевых соединений. Из строя могут выйти шестеренки.

Принцип работы вариаторной трансмиссии показан на ролике, опубликованном Сергеем Ивановым.

Функционирование датчиков

Работа датчиков определяет правильность функционирования вариаторной КПП в целом. Чтобы машина могла работать экономно, все контроллеры должны быть исправны. К неполадкам в работе вариаторной трансмиссии может привести поломка датчика скорости. Если этот элемент ломается, управляющий модуль переводит КПП в аварийное положение, что приводит к экстренному торможению двигателя. Такая проблема приведет к деформации ремешка КПП, иногда этот элемент разрывается, что часто происходит при езде на повышенной передаче. Надо следить за рабочим состоянием контроллера уровня масла в коробке передач, датчика давления и других деталей.

Плюсы и минусы CVT

Достоинства вариаторных коробок передач:

1. Такие трансмиссии обычно работают без рывков и толчков. Они позволяют быстрее разогнать автомобиль благодаря упрощенному управлению.
2. Машина с вариатором вряд ли заглохнет на светофоре или в пробке, поскольку такие авто плавно трогаются с места.
3. Экономичность топлива по сравнению с классическими коробками-автомат.
4. Вариаторные коробки передач сравнительно экологичные агрегаты. Такие системы не выпускают в окружающую среду столько ядовитых веществ, сколько традиционные АКПП и МКПП.

Недостатки:

1. Чувствительность коробки передач к неправильной эксплуатации. При езде на высоких оборотах возможен выход из строя составных элементов коробки.
2. Необходимость периодической обработки клиновидного ремня специальным средством. Найти такую жидкость в мегаполисе не проблема, а вот в небольших городах и поселках поиск может вызвать сложности.

Как прогревать вариатор зимой правильно: рекомендации, фото и видео

В последнее время все больше автолюбителей выбирают транспортные средства, оборудованные вариаторной коробкой передач. Об эксплуатации этого типа КПП мы рассказывали ранее, но многих автовладельцев сегодня интересует вопрос, как прогревать вариатор зимой. В этой статье мы постараемся как можно более развернуто ответить на него.

Содержание

[ Раскрыть]

[ Скрыть]

Нужно ли прогревать?

Как известно, автоматические трансмиссионные системы, как и механические, уже прижились на постсоветском пространстве. Отечественные автомобилисты выбирают транспортные средства с такими КПП из-за комфорта, получаемого от езды, относительной простоты эксплуатации, а также неприхотливости таких КПП.

Агрегат CVT в разобранном виде

Что касается автоматической вариаторной КПП (далее — CVT), то она представляет собой бесступенчатую трансмиссию, которая обеспечивает взаимосвязь мотора авто и колес, одновременно плавно изменяя передаточное число. Но и нюансов в использовании такой КПП немало. Что касается того, как эксплуатировать вариатор зимой, то многих автомобилистов интересует вопрос — нужно ли прогревать КПП? Ответ на этот вопрос можно дать по-разному.

К примеру, если мороз на улице несильный (до -5 градусов) то, как показывает практика, перед началом движения можно и не прогревать машину. Разумеется, при этом нельзя резко ускоряться и давить педаль газа в пол. Педали следует нажимать как можно плавнее, а также рекомендуется избегать пробуксовки. Это пагубно влияет на работу системы трансмиссии и со временем из-за этого КПП может и вовсе выйти из строя. Также запомните: для торможения двигателем необходимо использовать ручной режим переключения скоростей, если автомобиль не прогрелся до рабочей температуры.

Рычаг переключения скоростей вариаторной коробки передач

Что касается более низких температур (от -5 градусов мороза и ниже), то правильно будет прогревать коробку передач. Более того, прогрев вариатора является приоритетной задачей для водителя, если он не хочет отдавать большие деньги за ремонт такой КПП. При регулярном прогреве коробки в период зимних холодов вы повышаете вероятность более длительной эксплуатации агрегата.

Эксплуатация зимой

Далее мы расскажем вам о нюансах, которые следует учесть при эксплуатации вариаторной коробки передач в зимнее время года.

Прогрев CVT

Прогрев вариатора зимой нужно осуществлять каждому владельцу транспортного средства с такой коробкой передач. Далее мы расскажем вам по пунктам, как сделать это правильно, чтобы не навредить работе агрегата. Итак, на практике процедура прогрева КПП происходит следующим образом:

1. Для начала необходимо по очереди включить все режимы работы КПП, после чего выставить селектор вариатора в положение «D». Таким образом трансмиссионное масло в системе начнет прогреваться и быстрее пройдет по всем патрубкам и шлангам.
2. Подождав 5-10 минут, необходимо переключить селектор КПП в положение «R» и дать двигателю немного поработать в таком режиме. Как сказано ранее, время прогрева двигателя и коробки передач напрямую зависит от температуры окружающей среды. То есть, чем холоднее на улице, тем дольше следует прогревать свое транспортное средство.

Сначала селектором коробки передач включите режим «D» Затем переключитесь в режим «R» и дайте поработать двигателю 5-10 минут

Также запомните тот факт, что резкое трогание с места на холодной КПП и ДВС может катастрофически обернуться для агрегата.

Более того, резко трогаться с место не рекомендуется даже на прогретом двигателе, даже в летнее время года. Перед непосредственным началом движения следует недолго подержать педаль тормоза (2-3 секунд будет достаточно), после чего необходимо будет его плавно отпустить. Для обеспечения нормальной работы агрегата педаль газа следует нажимать не сразу. Транспортное средство должно стартовать с места как можно плавнее и, разумеется, без рывков.

В целом прогрев очень важен для данного агрегата, в противном случае вашему автомобилю обеспечен повышенный износ КПП. Выход из строя агрегата является распространенной проблемой у отечественных автомобилистов, которые игнорируют прогрев КПП.

Замена масла

Замена трансмиссионной жидкости также является немаловажным фактором, определяющим работу CVT в целом. От российских автомобилистов очень часто можно услышать миф о том, что зимой якобы необходимо менять трансмиссионное масло и более того, необходимо использовать исключительно «синтетику».

Масло для вариаторной коробки передач Nissan — в агрегаты CVT автомобилей этой марки следует заливать только такое трансмиссионное масло

Это не более чем выдумка. На практике специалисты крайне не рекомендуют использовать синтетическое трансмиссионное масло. В большинстве своем из-за того, что в некоторых случаях смена расходного вещества может привести к мгновенной поломке агрегата.

Разумеется, если возникла необходимость смены расходного материала и этого никак не избежать, то произвести замену можно. При этом необходимо соблюдать все нормы и требования, предписанные производителем конкретного транспортного средства. К примеру, если вы являетесь владельцем автомобиля Mitsubishi, то необходимо заливать соответствующее трансмиссионное масло от производителя Mitsubishi. Эксплуатация других расходных материалов может пагубно сказаться на работе агрегата.

Распространенные ошибки

Далее мы расскажем вам о наиболее распространенных ошибках, которые допускают автомобилисты. Чаще всего российские и украинские водители включают нейтральную скорость, когда двигаются накатом спускаясь с горки или на каждом светофоре. Разумеется, это делается не специально, а по выработавшейся привычке после езды на механической КПП. При переключении на нейтральную скорость специалисты рекомендуют не задерживаться долго на ней. Все дело в том, что при езде в холодное время года на нейтрали в агрегате не создается необходимого давления. В результате этого фрикционы, которые не получают необходимого количества смазки, могут выйти из строя.

Вариаторная коробка передач в разобранном виде

Если вы забуксовали в снегу, то жать педаль газа не имеет смысла, так как транспортное средство только продолжит буксовать. Наши автомобилисты очень часто не видят разницы между механикой и вариатором, в результате чего застряв в грязи или снегу начинают переключать режимы КПП, пытаясь раскачать транспортное средство вперед и назад. Это еще одна причина частых поломок вариаторных коробок передач.

Чтобы выбраться из сугроба, нужно выполнить следующие действия:

1. Включите пониженный режим езды «L».
2. Пытайтесь поехать «внатяг», периодически нажимая на педаль тормоза, таким образом обеспечивая медленное вращение колес.
3. Когда в результате таких действий транспортное средство начнет двигаться, следует отпустить педаль тормоза и немного (очень плавно) нужно нажимать на педаль газа. Выехать далее на нормальную дорогу вам поможет электроника. При этом очень важно не даль колесам опять начать буксовать или все действия придется повторить заново.

Чтобы больше узнать об условиях эксплуатации CVT, ознакомьтесь с сервисной книжкой вашего авто.

 Загрузка …

Несколько советов

Ниже вашему вниманию приведены несколько советов, которые следует соблюдать для обеспечения оптимальной работы вариаторной коробки передач.

• Забудьте о резких нажатиях на педали, а также о резких поворотах рулевым колесом во время движения по заснеженным дорогам. Хотя CVT и является более продвинутым вариантом КПП, это вовсе не означает, что он сможет вас защитить от заноса.
• При езде по сложным дорожным участкам (серпантинам, ухабистой местности) следует осуществлять движение на пониженной скорости.
• При езде в гору необходимо включать повышенную скорость.
• Забудьте о переключении скоростей до того момента, как не будет пройден опасный участок дороги.
• Если вы едите по гололеду или заснеженной дороге, тормозите только на включенной скорости.

Видео от Максима Хомяка «Как правильно ездить на CVT»

В этом видео автор рассказывает, как правильно ездить на вариаторной КПП, ускоряясь на одинаковом количестве оборотов и экономя топливо.

Как эксплуатировать вариатор зимой

В последнее время все больше автолюбителей выбирают транспортные средства, оборудованные вариаторной коробкой передач. Об эксплуатации этого типа КПП мы рассказывали ранее, но многих автовладельцев сегодня интересует вопрос, как прогревать вариатор зимой. В этой статье мы постараемся как можно более развернуто ответить на него.

Нужно ли прогревать?

Как известно, автоматические трансмиссионные системы, как и механические, уже прижились на постсоветском пространстве. Отечественные автомобилисты выбирают транспортные средства с такими КПП из-за комфорта, получаемого от езды, относительной простоты эксплуатации, а также неприхотливости таких КПП.

Агрегат CVT в разобранном виде

Что касается автоматической вариаторной КПП (далее – CVT), то она представляет собой бесступенчатую трансмиссию, которая обеспечивает взаимосвязь мотора авто и колес, одновременно плавно изменяя передаточное число. Но и нюансов в использовании такой КПП немало. Что касается того, как эксплуатировать вариатор зимой, то многих автомобилистов интересует вопрос – нужно ли прогревать КПП? Ответ на этот вопрос можно дать по-разному.

К примеру, если мороз на улице несильный (до -5 градусов) то, как показывает практика, перед началом движения можно и не прогревать машину. Разумеется, при этом нельзя резко ускоряться и давить педаль газа в пол. Педали следует нажимать как можно плавнее, а также рекомендуется избегать пробуксовки. Это пагубно влияет на работу системы трансмиссии и со временем из-за этого КПП может и вовсе выйти из строя. Также запомните: для торможения двигателем необходимо использовать ручной режим переключения скоростей, если автомобиль не прогрелся до рабочей температуры.

Рычаг переключения скоростей вариаторной коробки передач

Что касается более низких температур (от -5 градусов мороза и ниже), то правильно будет прогревать коробку передач. Более того, прогрев вариатора является приоритетной задачей для водителя, если он не хочет отдавать большие деньги за ремонт такой КПП. При регулярном прогреве коробки в период зимних холодов вы повышаете вероятность более длительной эксплуатации агрегата.

Эксплуатация зимой

Далее мы расскажем вам о нюансах, которые следует учесть при эксплуатации вариаторной коробки передач в зимнее время года.

Прогрев CVT

Прогрев вариатора зимой нужно осуществлять каждому владельцу транспортного средства с такой коробкой передач. Далее мы расскажем вам по пунктам, как сделать это правильно, чтобы не навредить работе агрегата. Итак, на практике процедура прогрева КПП происходит следующим образом:

1. Для начала необходимо по очереди включить все режимы работы КПП, после чего выставить селектор вариатора в положение «D». Таким образом трансмиссионное масло в системе начнет прогреваться и быстрее пройдет по всем патрубкам и шлангам.
2. Подождав 5-10 минут, необходимо переключить селектор КПП в положение «R» и дать двигателю немного поработать в таком режиме. Как сказано ранее, время прогрева двигателя и коробки передач напрямую зависит от температуры окружающей среды. То есть, чем холоднее на улице, тем дольше следует прогревать свое транспортное средство.

Также запомните тот факт, что резкое трогание с места на холодной КПП и ДВС может катастрофически обернуться для агрегата.

Более того, резко трогаться с место не рекомендуется даже на прогретом двигателе, даже в летнее время года. Перед непосредственным началом движения следует недолго подержать педаль тормоза (2-3 секунд будет достаточно), после чего необходимо будет его плавно отпустить. Для обеспечения нормальной работы агрегата педаль газа следует нажимать не сразу. Транспортное средство должно стартовать с места как можно плавнее и, разумеется, без рывков.

В целом прогрев очень важен для данного агрегата, в противном случае вашему автомобилю обеспечен повышенный износ КПП. Выход из строя агрегата является распространенной проблемой у отечественных автомобилистов, которые игнорируют прогрев КПП.

Замена масла

Замена трансмиссионной жидкости также является немаловажным фактором, определяющим работу CVT в целом. От российских автомобилистов очень часто можно услышать миф о том, что зимой якобы необходимо менять трансмиссионное масло и более того, необходимо использовать исключительно «синтетику».

Масло для вариаторной коробки передач Nissan – в агрегаты CVT автомобилей этой марки следует заливать только такое трансмиссионное масло

Это не более чем выдумка. На практике специалисты крайне не рекомендуют использовать синтетическое трансмиссионное масло. В большинстве своем из-за того, что в некоторых случаях смена расходного вещества может привести к мгновенной поломке агрегата.

Разумеется, если возникла необходимость смены расходного материала и этого никак не избежать, то произвести замену можно. При этом необходимо соблюдать все нормы и требования, предписанные производителем конкретного транспортного средства. К примеру, если вы являетесь владельцем автомобиля Mitsubishi, то необходимо заливать соответствующее трансмиссионное масло от производителя Mitsubishi. Эксплуатация других расходных материалов может пагубно сказаться на работе агрегата.

Распространенные ошибки

Далее мы расскажем вам о наиболее распространенных ошибках, которые допускают автомобилисты. Чаще всего российские и украинские водители включают нейтральную скорость, когда двигаются накатом спускаясь с горки или на каждом светофоре. Разумеется, это делается не специально, а по выработавшейся привычке после езды на механической КПП. При переключении на нейтральную скорость специалисты рекомендуют не задерживаться долго на ней. Все дело в том, что при езде в холодное время года на нейтрали в агрегате не создается необходимого давления. В результате этого фрикционы, которые не получают необходимого количества смазки, могут выйти из строя.

Вариаторная коробка передач в разобранном виде

Если вы забуксовали в снегу, то жать педаль газа не имеет смысла, так как транспортное средство только продолжит буксовать. Наши автомобилисты очень часто не видят разницы между механикой и вариатором, в результате чего застряв в грязи или снегу начинают переключать режимы КПП, пытаясь раскачать транспортное средство вперед и назад. Это еще одна причина частых поломок вариаторных коробок передач.

Чтобы выбраться из сугроба, нужно выполнить следующие действия:

1. Включите пониженный режим езды «L».
2. Пытайтесь поехать «внатяг», периодически нажимая на педаль тормоза, таким образом обеспечивая медленное вращение колес.
3. Когда в результате таких действий транспортное средство начнет двигаться, следует отпустить педаль тормоза и немного (очень плавно) нужно нажимать на педаль газа. Выехать далее на нормальную дорогу вам поможет электроника. При этом очень важно не даль колесам опять начать буксовать или все действия придется повторить заново.

Чтобы больше узнать об условиях эксплуатации CVT, ознакомьтесь с сервисной книжкой вашего авто.

Несколько советов

Ниже вашему вниманию приведены несколько советов, которые следует соблюдать для обеспечения оптимальной работы вариаторной коробки передач.

• Забудьте о резких нажатиях на педали, а также о резких поворотах рулевым колесом во время движения по заснеженным дорогам. Хотя CVT и является более продвинутым вариантом КПП, это вовсе не означает, что он сможет вас защитить от заноса.
• При езде по сложным дорожным участкам (серпантинам, ухабистой местности) следует осуществлять движение на пониженной скорости.
• При езде в гору необходимо включать повышенную скорость.
• Забудьте о переключении скоростей до того момента, как не будет пройден опасный участок дороги.
• Если вы едите по гололеду или заснеженной дороге, тормозите только на включенной скорости.

Видео от Максима Хомяка «Как правильно ездить на CVT»

В этом видео автор рассказывает, как правильно ездить на вариаторной КПП, ускоряясь на одинаковом количестве оборотов и экономя топливо.

Даже перед опытными эксплуатантами вариаторных коробок переключения передач возникает вопрос о правильном использовании этого вида зимой. Ведь с падением температуры изменяется и поведение жидкости внутри неё. Как же избежать неприятных последствий? Рассмотрим изменения детальнее и научим правильно прогревать вариатор.

Поведение вариатора в мороз

Устройство вариатора довольно сложно. Внутри достаточно много подвижных и не очень компонентов из разных материалов. Их структура меняется под воздействием метеорологических факторов. Между всеми элементами течёт специальная жидкость. Можно назвать русло вариатора подобием кровеносной системы человека – её объём равен ёмкости циркулирующей по нашему организму крови. А управляем всем этим микрокомпьютер, которое иногда называют сердцем.

При переходе температуры за ноль в сторону понижения жидкость густеет и начинает медленнее течь по вариатору. Подобно тому, как человек ощущает зябкость от снижения кровотока, узлы вариатора сталкиваются с усилением нагрузки на них за счёт уменьшения смазки.

Параллельно с этим дубеют и резиновые компоненты. Резина слабо противостоит растяжению-сжатию, что приводит к разрушению и преждевременному их износу. Уже при минус 15 вариатор начинает издавать толчки при запуске на холодных режимах. Возникают трудности при переходе в режим Drive. А в суровые годы он может не запуститься вообще. Исключение составляют автомобили из гаражей или с активацией прогрева по расписанию.

В любом случае прогрев вариаторной коробки передач – стратегическая необходимость. Однако методологические аспекты процесса до сих пор остаются предметом дискуссии между автолюбителями разных культур и поколений. Однозначно стоит отвергнуть классические методы прогрева иных видов коробок передач ввиду неприемлемости.

Методики прогрева

Прогрев в движении

Движение можно начинать сразу без разогрева. Но важно соблюдать определённые правила. Трогаться и тормозить нужно плавно, не разгоняясь на большие обороты. Тогда вариатор разогреется быстрее и более плавно. Подобную тактику можно применить при выезде со двора. За отрезок пути от гаража до свободной улицы вариатор успеет прогреться. Также плюс у жителей населённых пунктов с железнодорожными и авиационными переездами (есть и такие, но это редкость. Самый известный – Гибралтарский. Прим. авт.). Главное – вклиниться в поток на небольшой скорости непосредственно перед закрытием или сразу после открытия.

Прогрев на стоянке

Запуск двигателя от 5 до 20 минут до выезда – классическая схема разогрева мотора и вариатора. Данное время можно провести с пользой. Большинство машин с вариатором оснащено штатной бортовой системой и навигацией. Пока мотор прогревается, рекомендуем посмотреть пробки на маршруте или отсмотреть запись с регистратора при его наличии.

Отдельные источники указывают такой способ невозможным, ссылаясь на конструктивные особенности прибора. Главное – в любом случае не спорить с электроникой, чтобы избежать повышенного износа механизмов.

Типичная ошибка многих шоферов

Те, кто сталкивается с этим типом коробки передач впервые, переносят методологию прогрева с прежних поколений. Автоматчики в первую очередь перебирают все режимы от остановки до драйва. На АКПП эта тактика работает, разгоняя масло по всем каналам и цилиндрам.

Устройство вариатора кардинально отличается от автоматов, механики и даже роботизированных вариаций. Тактика АКПП не работает из-за отсутствия кардинальных изменений в распределительной структуре.

Рекомендации по правильному прогреву

Прогревать вариатор нужно на устойчивом минусе. При нуле нет такой необходимости, вариатор чувствует себя уверенно. Зато при минус одном градусе уже нужно переходить к прогреву коробки передач во время движения. А на стоянке прогрев начинают при минус пяти градусах. Примерное время прогрева стартует от 3 минут до часа в зависимости от температуры наружного или внутреннего воздуха. Гораздо быстрее прогрев произойдёт в отапливаемом гараже. Возможно, он даже и не понадобится. Но при сильных морозах желательна эксплуатация в щадящем режиме без резких толчков. Ездить при температуре ниже 35 градусов на вариаторе можно, однако это связано с очень высоким риском.

С наступлением холодного времени года и приближением морозов владельцы автомобилей с вариаторной коробкой передач или те, кто только задумывается о покупке такого авто, начинают задумываться об эксплуатации вариатора зимой.

Минусовая температура предъявляет всем агрегатам автомобиля повышенные требования, не исключением является и вариатор.

Что происходит с вариатором на морозе?

Вариатор — это достаточно сложный механизм. В его составе присутствуют несколько десятков металлических, пластиковых и резиновых компонентов. Внутрь вариатора заливается примерно 5-7 литров специальной жидкости. Всем этим механизмом управляет микрокомпьютер.

Подробнее о том, что такое вариатор, читайте в нашей статье.

Так что же происходит с вариаторной КПП при опускании стобика термометра ниже нуля?

Густеет жидкость залитая в вариатор. Правда, это наблюдается только при достаточно низких температурах. Это ухудшает смазывающие свойства и повышает нагрузку на все узля вариатора.

«Дубеют» все резиновые компоненты, а это приводит к их меньшей эластичности. Прокладки и сальники хуже выполняют роль герметизации. На экстремальных морозах это приводит вплоть до выдавливания сальников.

Металл на морозе сжимается, что в некоторых случаях может изменять регулировочные зазоры и другие точно заданные параметры.

Все вышеописанное проявляет себя тем сильнее, чем ниже температура на улице. Уже при минус 15 градусах владелец авто с вариатором может заметить появление толчков при переключении КПП в режим « Drive » до тех пор, пока коробка не прогрелась.

При температуре минус 35 и ниже вообще крайне нежелательно эксплуатировать вариатор. Исключение составляют те автомобили, которые хранятся в гараже (там температура обычно выше, чем уличная), и те, которые оборудованы предпусковым обогревателем.

Мы рекомендуем прогревать вариатор.

Как это правильно делать?

Итак эксплуатация холодного вариатора, особенно при очень низких температурах, вредна. Прогревать его желательно. Но среди владельцев автомобилей с вариатором нет единого мнения о том, как правильно прогревать авто с такой коробкой. На специализированных форумах постоянно идут споры о способах прогрева. При этом многие автовладельцы пытаются применять правила прогрева классической АКПП к вариаторам, а это в корне не правильно.

Прогрев в движении

Один из вариантов прогрева — это прогрев в движении. Смысл в том, что вы сразу начинаете движение без прогрева, но определенное время не «насилуете» авто. То есть передвигаетесь аккуратно, без резких разгонов и торможений, педаль газа нажимаете плавно, до высоких оборотов двигатель не разгоняете, на большой скорости не передвигаетесь. Кто-то ездит так всегда. 🙂

В этом случае и двигатель и вариатор прогреваются постепенно по мере движения, а щадящий режим «на холодную» не позволяет сильно изнашивать механизмы.

Прогрев на стоянке

Этот способ требует от вас дополнительных 5-20 минут до момента выезда. Выходим пораньше, заводим авто и сидим ждем, пока все прогреется.

Классический прогрев и начало движения только после того, как двигатель автомобиля нагрелся. А вместе с двигателем греется и вариатор, так как они собраны вместе.

Этот способ фактически используется всеми, у кого установлен автозапуск двигателя с пульта сигнализации. Правда вариатор прогревается хуже, потому что он только принимает тепло от двигателя. Сам вариатор тепло не выделяет при отсутствии движения. Фактически вариатор до конца прогреется только после начала движения.

Неправильный прогрев по аналогии с автоматической КПП

Многие привыкли прогревать АКПП на стоянке переключая его в режим « Drive », либо поочередно переключая режимы «P-R-N-D» и обратно. И по аналогии, а иногда и по чьему-то совету, начинают также прогревать вариатор. Да, для классической АКПП это правильный способ, так как он позволяет при переключении режимов «разогнать» масло по всем каналам «автомата». Но устройство вариатора кардинально отличается от классического автомата, поэтому переключение режимов практически ничего не меняет и не улучшает прогрев. Разве что, перед началом движения в мороз можно на несколько секунд воткнуть режим « N » (нейтраль), чтобы немного расшевелить стартовую гидромуфту (сцепление вариатора). Таким образом, дергать туда-сюда режимы коробки смысла нету, лучше просто подождать прогрева.

Оптимальный прогрев вариатора (рекомендуемый)

Авторитетные специалисты признают, что вариатор требует прогрева, но способ зависит от температуры окружающей среды.

Правильный прогрев — это комплексный прогрев на стоянке и затем в движении.

Такой прогрев в холодный период будет залогом долгой и надежной службы вашего вариатора.

Время прогрева должно зависеть от внешней температуры. Приводим сводную таблицу правильного прогрева вариаторной коробки передач:

Температура воздуха

Предварительный прогрев на стоянке

Прогрев в движении

Выше 0 градусов

От 0 до -5 градусов

От -5 до -10 градусов

От -10 до -15 градусов

От -15 до -23 градусов

От -23 до -30 градусов

От -30 до -35 градусов

Эксплуатация только по необходимости.

Желательна эксплуатация в щадящем режиме весь путь.

Ниже -35 градусов

Эксплуатация вариатора на свой страх и риск.

Рекомендуем выезжать только автомобилям из гаража с более теплой температурой, либо автомобилям с предпусковым подогревателем.

В таблице указаны примерное время, так как длительность прогрева очень сильно зависит от мощности и конструкции двигателя. Но ориентируясь на эти цифры можно составить свой план прогрева руководствуясь текущей температурой двигателя вашего автомобиля и своими ощущениями.

В любом случае, какой бы вы способ прогрева не выбрали, в сильные морозы ниже -28 градусов мы рекомендуем по возможности избегать поездок, либо, как минимум, эксплуатировать вариатор в щадящем режиме. А жителям регионов, где такие морозы не редкость, рекомендуем обзавестись теплыми гаражами и предпусковыми обогревателями.

Тогда ваш вариатор будет вас только радовать своими достоинствами.

Напишите о своем опыте эксплуатации вариатора в морозы.

11 отзывов на “ Прогрев вариатора зимой ”

Вариатор субару пробег 30 тыщ. Начала потеть крышка. после прогрева, слышен какойто металический дребезг в районе 2000 тыщ. об. это было с самого начала. Слышен вой вариатора еле заметный но есть, в мороз воет будь здоров, как автобус, пока не прогреется

то, что воет до прогрева — это бывает. а вот дребезг — нехороший признак. как будто есть задиры на конусах вариатора.

Здравствуйте. Интересует как ведет себя вариатор во время прогрева. У меня Nissan Sentra новая, на вариаторе, так вот когда я утром выезжаю почти сразу попадаю на трассу, пытаюсь ее разогнать, но все безуспешно. Получается как: машина легко раскручивает двигатель до 2000 оборотов и не едет выше определенной скорости (сразу 20 км.ч., потом выше, еще выше и т.д.). При этом прогретая на 2000 разгоняется не плохо. И как-то громко гудит на холодную во время езды. Выше 2000 крутить при прогреве боюсь. Ехать так немного не удобно 🙁 Прогреваю каждый раз, доходило до прогрева в 15 минут, пробовал и ожидание в режиме D (не дольше 4х минут). Иногда помогало, чаще нет. Подобное поведение наблюдается при температуре 0 градусов. При +5 все отлично, 5 минут погудел, минуту в D и поехал. Если заглушить и завести по новой — машина начинает ехать как положено. И я вот не знаю, это нормальное поведение (2000 на холодную без разгона + повышенный шум) или нет ?

По вашему описанию похоже на то, что вариатор переходит в аварийный режим. Думаю, стоит обратиться в сервис для проверки.

У меня новый juke на вариаторе так же себя ведет на холодную. Это нормально. Придется смиритьтся и поплестить пока не прогреется. К тому же особенностью ниссановских вариаторов является провал в динамике разгона в области 40 км/ч при разгоне. Обязательно в пробках когда поток еле едет двигайтесь в режиме L . В этом режиме при отпускании педали газа машина плавней едет и нет такого толчка как при режиме D в пробке. При остановке в уклон. Зажмите тормоз, переведите рычаг селектора в положение N натяните ручник, отпустите тормоз. Вы почувствуйте как машина скатиться и ручник примет на себя вес автомобиля. Только после этого вновь нажмите педаль тормози, переведите рычаг коробки в положение D и глушите. Эта процедура 1) предотвращает нагрузку на коробку, создаваемую весом автомобиля, стоящего под уклон во время стоянки 2) Гарантирует легкое снятие с режима D, 3) Предотвратит удар в коробке при снятии с положения D перед началом движения. Так же при простое на светофорах я перевожу рычаг селектора в положение N, Это позволяет избежать неприятной дроби при остановках на светофорах в режиме D и продлевает жизнь ниссановского вариатора. Режим N и D можно переключать на ходу важно при этом НЕ нажимать кнопку на ручке переключения. Также можно не останавливаясь и обязательно НЕ нажимая кнопки переходить с L в D, при этом нужна сноровка чтобы не перелететь в режим N). Главное помните если авто находится в движении любые манипуляции с вариатором производим НЕ нажимая кнопку на ручке. Все выше сказанное личное мнение, основанное на собственном опыте эксплуатации ниссановского вариатора.

Так этот вариатор у всех себя так ведет, вопрос в том как его греть лучше. Все убеждаюсь, что прогрев на D не дает никакого эффекта. В пробке на L вариант, хотя и на D проблем не было. На 40 коробка как-то перестраивается, отсюда и проседание, при разгоне может момент перестраивания (и проседания динамики) оттягиваться до 60 км.ч. . Вот про оставление в режиме D я не понял. Зачем оно ? Есть же режим P, а в режиме D я даже ключи достать из зажигания не могу, нельзя пока в P не поставишь. Хотя меня действительно интересует вопрос как блокируются колеса в режиме P. И на сколько это надежный механизм. Не люблю пользоваться ручником, т.к. это приводит к залипанию задних суппортов (на предыдущей машине все время с этим мучался) и зимой колодки могут примерзнуть. Поэтому ручник затягиваю только на сильных уклонах, и да, по вашей схеме, сперва в нейтрали стать на ручник, потом уже перейти в P. Про переключение передач на ходу пока не думал, какой в этом смысл ?

П.С. Буду балгодарен, если кто-нибудь оставит ссылку, или развернутый ответ на вопрос, как блокируются колеса в режиме P.

Дмитрий, в режиме P одна из шестерен внутри вариатора блокируется механически специальным упором, который приводится от ручки КПП. То есть специальный выступ входит в паз шестерни. На достаточно ровных участках — это вполне себе хорошая альтернатива ручнику. Но если паркуетесь на склоне, то режим P лучше дополнить ручником дабы не сильно портить КПП. Вы можете попробовать остановиться на склоне и держа нажатой педаль тормоза включить режим P. Затем отпустить тормоз. Вы почувствуете как машина чуть откатится и «повиснет» на коробке. Так вот позже при трогании с такого положения вы заметите что режим P отключается с некоторым усилием (нужно вытащить упор из паза под нагрузкой). Это конечно не катастрофично, но все же, лучше поберечь коробку: на склонах ставить режим P и ручник. Надеюсь, что понятно описал. 🙂

Как управлять вариаторной коробкой передач. Как правильно эксплуатировать авто с коробкой вариатор? Принцип работы устройства

Еще пять лет назад мало кто из отечественных автомобилистов знал о том, что такое и чем она отличается от традиционных «механик» и «автоматов». Но уже сегодня практически каждый автомобильный производитель добавил в свою линейку авто транспортные средства с этой КПП. Но далеко не каждый автомобилист знает, как ездить на вариаторе, тонкости его эксплуатации и какими преимуществами и недостатками он обладает.

[ Скрыть ]

Как пользоваться вариатором?

Вариаторная коробка передач (CVT) представляет собой агрегат, предназначенный для передачи сигнала от двигателя к ведущим колесам. Данный тип КПП позволяет более плавно переходить от одной передачи к другой, меняя скорости вращения ведомого и ведущего валов. И хотя конструкция этого устройства была разработана более шестидесяти лет назад, только в последнее время он активно внедряется в производство машин.

Те, кто уже успел попользоваться автомобилем с такой КПП, замечают сразу — разгон машины происходит очень ровно и без провалов, поскольку водителю нет нужды переключать скорости. Уже давно известно и доказано многими испытаниями: если соревнуются два автомобиля с одинаковыми двигателями, но разными КПП, впереди окажется тот, который оснащен вариатором.

Некоторых водителей может смутить шум работы мотора во всех режимах функционирования. На транспортах, оснащенных вариатором, не получится добиться звука спортивного авто при разгоне. Потому что электроника машины оптимизирует работу мотора, тем самым позволяя ему функционировать в оптимальном режиме.

Все эти факторы позволяют подчеркнуть преимущества, которыми обладает авто с вариаторной КПП, по сравнению с обычным «автоматом» или «механикой». В частности, это:

• оперативный набор скорости;
• экономия бензина по сравнению с другими передаточными агрегатами;
• оптимизация нагрузки на мотор;
• сниженный интервал необходимости технического обслуживания и ремонта;
• вариаторная КПП является более чистым агрегатом с экологической точки зрения.

«Подскажите, пожалуйста! Купил себе Хонду с вариаторной коробкой передач. Решил посмотреть в Интернете и почитать об этом типе КПП и оказалось, что все не так гладко, как могло бы быть! Из отзывов других автомобилистов я понял, что этот агрегат очень сложный по своей конструкции и далеко не каждый автосервис возьмется за ремонт коробки передач. Как правильно эксплуатировать Хонду с вариатором? На что нужно обратить внимание?», — пишет интернет-пользователей Николай.

И подобных вопросов в Сети очень много. Итак, как правильно пользоваться автомобилем, оборудованным вариатором? Какой оптимальный стиль вождения для этого агрегата, каковы особенности его эксплуатации? Ответы на эти вопросы вы найдете ниже. Используя автомобиль, оснащенный CVT, нужно соблюдать несколько правил и нюансов.

Трансмиссионное масло

Всегда нужно четко следить за уровнем и состоянием расходного материала, залитого в агрегат. Вариаторы, в отличие от автоматических КПП и уж тем более от механических, более чувствительны к качеству расходного материала. Здесь лучше не заливать жидкость от непроверенного производителя и, тем более, купленную где-нибудь на обочине дороги.

Трансмиссионное масло должно полностью соответствовать спецификациям, которые требует коробка передач определенного авто. Чтобы определиться с тем, какой именно расходный материал нужен вашему автомобилю, следует ознакомиться с мануалом по эксплуатации. Как правило, такие важные моменты описываются в инструкции. В мануале должна быть указана спецификация и основные требования, предъявляемые для трансмиссионного расходного материала. В случае нарушения эти требований будьте готовы выложить сумму за ремонт агрегата.

Если вы не нашли ответ на ваш вопрос в инструкции к авто, то, возможно, есть смысл связаться с дилером. Он поможет вам определиться с тем, какое масло лучше приобрести и где его заправить. Учтите — залив жидкости также следует осуществлять у мастеров, которые уже сталкивались с этим. Поэтому также уточните у дилера, где в вашем городе есть соответствующие станции техобслуживания. Возможно, представители компании посоветуют вам обратиться в свой сервисный центр.

Не забывайте также проверять уровень расходного материала в коробке передач: он всегда должен соответствовать норме. При недостаточном количестве жидкости в CVT детали и компоненты агрегата не смогут смазываться должным образом. Это, в свою очередь, может послужить причиной выхода из строя некоторых компонентов коробки передач, что также может ударить по карману автомобилиста.

Резкие нагрузки

В автомобилях, оборудованных вариаторной КПП, резкие нагрузки зачастую становятся причиной последующих поломок и неисправностей. В силу своей конструкции эту проблему можно считать «болезнью». По неизвестным нам причинам разработчики CVT не спешат решить эту проблему, поэтому она остается насущной для владельцев машин с вариатором.

Особенно водителю такого автомобиля стоит воздержаться от резкого старта в зимний период, пока машина не прогрелась до нормальной рабочей температуры. Из-за того, что трансмиссионное масло в агрегате холодное, оно не может сразу же поступить во все каналы системы, то есть некоторые компоненты какое-то время работают без смазки. Поэтому резкий старт может стать причиной летального исхода CVT.

Разумеется, все зависит от стиля вождения, но в случае с CVT следует отказаться от резких стартов и пробуксовки.

Езда по бездорожью

CVT не предназначены для частой эксплуатации по сельской местности или бездорожью. Несмотря на то что этим агрегатом оснащаются кроссоверы Mitsubishi, к примеру, модель Outlander, данные авто сложно назвать внедорожниками. Поэтому водителю рекомендуется ограничить частые поездки по сельской местности.

То же самое касается и буксировки. Транспорт с оборудованными CVT категорически не стоит буксовать. Это губительно действует на агрегат. Если вы заглохли где-то в грязи и попытаетесь выехать на авто, переключая селектор КПП из положения «D» в «R», это спровоцирует повышенный износ шлицевых соединений. В свою очередь, ресурс эксплуатации шестеренок значительно сокращается. Разумеется, при их поломке придется разбирать агрегат и ремонтировать его, а это удовольствие не из дешевых. То есть, если в вашем авто произошла поломка и вы не можете завестись, чтобы доехать до СТО, единственным выходом для вас будет вызов эвакуатора.

Кроме того, губительным для машины с CVT может оказаться и буксировка другого транспорта. Максимум, что допускается для буксировки — это малогабаритный нагруженный прицеп, грузоподъемность которого не должна превышать 700-1000 кг. Поскольку транспорт имеет гораздо больший вес, то от их буксировки следует воздержаться.

Функционирование датчиков

Датчики — это отдельная тема для разговора. Для обеспечения нормальной езды за их работой следить нужно так же, как за уровнем бензина в бензобаке. От работоспособности устройств контроля зависит функционирование агрегата в целом. Стать причиной поломки CVT может датчик контроля скорости.

Если этот компонент выходит из строя, то блок управления ()транспорта сразу же скидывает ремень коробки передач в среднее аварийное положение, в результате чего происходит экстренное торможение мотором. Тогда может произойти деформация ремня, но в некоторых случаях он может и вовсе разорваться, но только если машина едет на высокой скорости. Если же скорость езды не настолько высокая, то сам агрегат может и не пострадать.

Поэтому, если вы приобретаете подержанный автомобиль, то в первую очередь замените датчик скорости, желательно приобретя оригинальный компонент от производителя. То же самое касается и датчиков контроля уровня трансмиссионной жидкости, датчика давления масла и т.д. Все датчики должны быть исправны.

Вариаторная коробка передач в разрезе — на фото показан работающий ремень агрегата

Ремонт

Приобретая машину с CVT позаботьтесь о том, чтобы у вас всегда был телефонный номер грамотного специалиста. На сегодняшний день далеко не все станции техобслуживания берутся за ремонт этих агрегатов, поскольку они достаточно сложны по своей конструкции и требуют грамотного подхода.

Кроме того, стоимость услуг таких специалистов гораздо выше, а от ремонта зависит многое. Лишь один недочет, допущенный мастером, может стать причиной более серьезной поломки. Поэтому к вопросу о ремонте также стоит подойти ответственно.

Что касается официальных дилеров, то, как показывает практика, они занимаются ремонтом CVT только тогда, когда машина на гарантии. Если же срок гарантии закончился, то представители компании, скорей всего, предложат вам полностью заменить агрегат, а это, как вы понимаете, совсем не дешево.

Причины поломок

Признаки	Поломки
Езда на машине на нейтральной скорости: невозможность включить какую-либо передачу.	вышел из строя рычаг переключения скоростей; в электропроводке могут быть механические повреждения, то же самое касается разъемов; вышел из строя блок управления.
Во время переключения селектора коробки из положения «N» в «D» водитель может слышать удары. Также во время движения авто может идти рывками.	вышел из строя электромагнитный клапан давления в основной магистрали трансмиссионной системы; вышел из строя блок управления авто.
Во время езды водитель чувствует, что значительно снизилась динамика авто. Также транспорт может просто не двигаться при нажатии на педаль газа.	произошла поломка муфты переднего хода;вышел из строя гидротрансформатор;зафиксированы неисправности в работе вариаторной передачи;вышел из строя электрогидравлический модуль;произошла поломка в работу блока управления.
Не получается переключить скорости во время движения в ручном режиме.	В этом случае может произойти: поломка электроразъемов системы трансмиссии либо обрыв проводов цепи; выход из строя блока управления; поломка рычага переключения скоростей.

Как вы поняли, вариаторная коробка переключения скоростей представляет собой достаточной сложный по своей конструкции агрегат, имеющий свои недостатки и преимущества.

От правильной эксплуатации машины, езды на ней и стиля вождения зависит многое. В силу своих особенностей ездить на авто с таким агрегатом понравится любому водителю, но далеко не каждый сможет сразу же разобраться во всех нюансах, от которых напрямую зависит работоспособность КПП.

Приобретая машину с таким агрегатом, задумайтесь — а сможете ли вы правильно на ней ездить и учитывать все особенности агрегата? Если нет, то лучше не связывайтесь с CVT, поскольку даже неправильный способ езды может стать причиной выхода из строя агрегата.

Видео от AlexKolmak «Бесступенчатая трансмиссия»

Также среди плюсов стоит выделить топливную экономичность CVT по сравнению с АКПП, лучшее распределение нагрузки на и на трансмиссию, что позволяет не перегружать силовой агрегат и увеличить его срок службы.

Казалось бы, с учетом всех плюсов вариатор можно считать более комфортной заменой для классического автомата, однако это не так. Дело в том, что многие водители отмечают заметно меньший , низкую ремонтопригодность вариаторов, высокую стоимость обслуживания и целый ряд ограничений во время эксплуатации. Давайте разбираться.

• На первый взгляд, эксплуатация вариатора не отличается от АКПП. Доступные режимы одинаковые, P – парковка, D – движение вперед, N – нейтральная передача, R – задний ход и т.д.

Также может быть реализована функция ручного управления КПП, которая имитирует понижение и повышение передачи самим водителем (аналогично Типтроник на АКПП). Дополнительно может присутствовать спортрежим, экономичный режим и т.д.

При этом важно понимать, что вариатор среди всех видов АКПП хуже всего «переваривает» и наименее подготовлен к высоким нагрузкам. Простыми словами, резко стартовать на вариаторе крайне нежелательно.

На такой КПП разгоняться нужно плавно, постепенно поднимая обороты двигателя. В противном случае поломки не заставят себя долго ждать. На практике не единичны случаи, когда у любителей светофорных гонок на новых авто вариаторы выходили из строя уже к 50-60 тыс. км. пробега.

• Также вариатор нужно в обязательном порядке прогревать в холода. Вариаторы предельно чувствительны к смазке, при этом трансмиссионное масло при понижении температуры хуже распределяется по коробке.

Более того, прогрев вариатора CVT на месте по (включение режимов P-R-N-D с задержкой на несколько секунд) для данного типа трансмиссии не подойдет, так как конструктивно вариатор отличается от гидромеханического автомата.

В случае с CVT нужно прогреть ДВС и включить режим N на несколько сек., что позволит прогреть гидромуфту. Далее нужно начинать движение, сводя нагрузки на коробку к минимуму первые 3-5 км.

Если же температура понизилась до -30 и ниже, от поездок на автомобиле с вариаторной коробкой лучше отказаться. Если ехать нужно, тогда машину потребуется долго греть на холостых, затем допускается езда исключительно в щадящем режиме.

• Также вариатор «боится» пробуксовок и повышенных нагрузок. Это значит, что любой кроссовер с вариаторной коробкой никак нельзя считать внедорожником, специально подготовленным к условиям бездорожья и рассчитанным на эксплуатацию в тяжелых условиях.

Еще нужно помнить, что легковые авто и паркетники с CVT плохо приспособлены к буксировке прицепов, не рассчитаны на перевозку тяжелых грузов и т.п. По этой причине владельцам бесступенчатой коробки передач нужно избегать излишних нагрузок на КПП.

Простыми словами, использовать автомобиль с CVT для буксировки другого авто настоятельно не рекомендуется. Что касается автоприцепа, важно, чтобы вес не превышал допустимых показателей. Также могут быть и ограничения по скорости и расстоянию в случае использования прицепа.

Если же автомобиль с вариатором застрял в грязи или снегу, лучше отказаться от попыток выехать своим ходом. Переключения селектора между режимами при «раскачивании» авто приведет к быстрому износу шлицевых соединений, ресурс деталей КПП заметно сокращается.

• Кстати, если возникает необходимость отбуксировать неисправную машину с вариатором, оптимально воспользоваться услугами эвакуатора. Если же такой возможности нет, тогда нужно придерживаться правил, указанных в мануале касательно буксировки вариатора.

Как устроен вариатор, чем данный тип коробки отличается от механической КПП, АКПП или роботизированной трансмиссии. Преимущества и недостатки вариатора.

Коробка механика или автомат: какая коробка передач лучше, МКПП или АКПП. Особенности механической и автоматической трансмиссии, рекомендации.

Что такое аварийный режим АКПП. Почему коробка автомат переходит в аварийный режим: причины, по которым автомат «встает» в режим аварии, диагностика.

— это автоматическая коробка передач, особенности и принцип работы CVT можете узнать в нашей инструкции, нужны отзывы — кликай . Если вам также интересны другие коробки передач: , или , можете ознакомиться с нюансами правильной эксплуатации по данным ссылкам. Также хочу уточнить, что эксплуатация вариаторов разных брендов, допустим: Ниссан или Тойота ни чем не отличается.

Что не нужно делать на вариаторе

1. Категорически не желательны старты со светофора педаль в пол
2. Продолжительная езда на максимальных скоростях (начинают плавать обороты)
3. Если вы застряли, просто попросите кого нибудь подтолкнуть автомобиль
4. Езда при полной нагрузке с прицепом
5. Пробуксовки в любом проявлении уменьшают

Можно ли включать нейтраль на вариаторе при накате

CVT как и стандартные автоматы настроены на езду в положении D. Вы сели за руль, перевели селектор в Драйв и поехали, не нужно щелкать на нейтраль.

Как управлять вариатором в пробке

Не нужно при каждой остановке включать положение N. Если вы знаете, что стоять вам еще долго, просто переведите селектор в положение P.

Прогревать коробку или нет

Вариатор как и любой узел с трущимися деталями требует прогрева. Прогревать коробку нужно. Также рекомендуется двигаться на малых оборотах двигателя первые несколько километров для оптимального прогрева двигателя и коробки передач.

Аварийный режим и CVT

Если у вас загорелась лампочка первое что нужно сделать это остановиться и попробовать завести автомобиль снова. Если лампа не гаснет нужна срочная диагностика коробки. Не нужно с этим затягивать.

Правильное обслуживание

Следить за уровнем и состоянием жидкости в вариаторе обязательная процедура. По регламенту замена жидкости в коробке должна осуществляться каждые 60 тыс. км.

Контролировать чистоту радиатора охлаждения коробки, находиться он за бампером. Регулярно продувать или промывать. Перегрев ни кому на пользу еще не пошел. Надеюсь, из нашего рукводства вы подчерпнули, что то новое для себя. Основные неисправности вариатора доступны для просмотра

У меня много статей про автоматические коробки передач (особенно сильно я люблю обычную АКПП). Однако второй по распространению я считаю вариатор или CVT, достаточно много автомобилей выпускается именно с такой трансмиссией. Когда вы выбираете новую машину (или даже Б/У) перед вами обязательно встанет такой выбор что брать — вариаторную трансмиссию, гидротрансформаторную или роботизированную? Если обычный «автомат» изучен «вдоль и поперек» (если возникают проблемы, то они все известны), с роботом тоже все понятно (пока не стоит в его сторону смотреть). То вот третий тип вроде и надежный, но мало кто знает, что это такое, какой принцип его работы, основные плюсы и минусы. То есть это такая «темная лошадка». Сегодня я постараюсь простым языком раскрыть тему, рассказать чего стоит бояться, а чего нет …

Проблемы этой автоматической трансмиссии очень схожи с обычной «гидротрасформаторной» не смотря на различность конструкций (мы уже их ). В конце я постараюсь вам рассказать в видео версии как продлить ей срок службы, чтобы она ходила долго и без проблем. Однако для начала определение

Определение

Вариатор — вариаторная коробка передач – CVT (Continuously Variable Transmission – бесступенчатая трансмиссия) – тип автоматической коробки передач, которая плавно передает крутящий момент от двигателя колесам (или другим движителям, например судовым винтам), не имеет передач, но может автоматически менять передаточное соотношение по заданной программе либо в ручном режиме.

Нужно отметить что эта коробка в отличие от своих собратьев АКПП и РОБОТА не имеет переменных передач, то есть нет привычных толчков при смене передаточных чисел, набор скорости здесь четкий и ровный, КПД (если верить характеристикам, не существенно но больше), благодаря своему строению

Принцип работы

Как вы поняли сверху — здесь нет передач, а изменение передаточного числа (повышение или понижение) идет плавно, на «заданные значения». Конечно, здесь есть программная составляющая, которая позволяет создавать «ступени», но они сделаны программно, для ручного управления, например по грязи или снегу (когда нужна максимальная тяга и не важна скорость). А сама коробка бесступенчатая – что позволяет передавать усилия от силового агрегата колесам более точно.

На данный момент существует два основных строения вариатора:

• Это клиномерные . Они применяются на 95% машин оснащенных такой трансмиссией
• Тороидные . Из-за более сложного строения и настроек, сейчас практически не применяются

Так как клиномерный это сейчас самый распространенный тип (он устанавливается на большое количество NISSAN, AUDI, INFINITY и т.д.) начнем именно с него

Итак, здесь передаточное число передается от одного шкива (ведущего — он связан с силовым агрегатом), другому (ведомому – связан с приводами и далее с колесами) по средствам специального ремня.

Изменение числа происходит за счет изменения диаметра шкивов. Они не «литые», а сделаны разборными, а именно из двух половин конической формы (посаженных на вал), которые могут расходиться и сходиться. Как становится понятно — диаметр в точке соприкосновения шкива с ремнем постоянно изменяется в зависимости от нагрузки и скорости.

Простыми словами, происходит все так: – когда автомобиль «трогается», ему нужно максимальное усилие, чтобы сдвинуться с места. Чтобы нагрузка на мотор была минимальна — ведущий вал должен быть самого малого диаметра (конусы разводятся в точке соприкосновения). Ведомый в своем случае должен быть максимального размера (его конусы наоборот сводятся). Таким образом – ведущий должен сделать несколько оборотов, чтобы сдвинуть ведомый всего на один (число максимальное) — это очень сильно снижает усилие на силовой агрегат, и работать ему легче.

После того как скорость вырастает, передаточное число должно изменяется в меньшую сторону – это нужно для того чтобы снизить тяговое усилие, но увеличить обороты на ведомом валу. Происходит все наоборот – конусы ведущего шкива начинают сходиться (диаметр растет), а ведомого – расходиться (убавляется).

При максимальном размере ведущего вала и минимальном ведомого, первый сделает один оборот, а вот второй должен сделать несколько (поэтому его скорость вращения максимальная), но при таком раскладе и нагрузка на мотор значительно больше.

Как вы поняли за счет изменения диаметров двух валов и ременной передачи между ними – достигается нужное передаточное число

Сейчас небольшая анимация, смотрим

Тороидный тип вариатора имеет совершенно другой принцип работы. Здесь усилие передается при помощи специальных роликов которые зажаты между валами, они имеют тороидную форму (отсюда и название) и расположены на одной оси

Чтобы в такой конструкции изменить передаточное число нужно изменить положение роликов. Для максимальной тяги нужно повернуть роликовые зажимы в сторону ведомого вала, в таком положении диаметр контакта ролика и вала будет минимальный, а у ведомого – максимальный.

При наборе скорости нужно уменьшение числа и увеличение вращения, ролики отводятся в другую сторону (ведущего вала), при этом диаметры меняются противоположно.

Думаю это понятно, больше не будет заострять на этом внимание.

Устройство вариатора

Смысл имеет рассказать о работе клиномерной вариаторной коробки передач (потому что собрат сейчас практически не продается).

Коробка устанавливается на двигатель (либо продольно, либо поперечно). Для того чтобы плавно соединить ее с мотором и в нужные моменты отключать (нейтральный режим), предусмотрена система сцепления.

Сейчас многие производители ушли на гидротрансформатор, схожий устанавливается на классическую АКПП. Однако другие производители могут использовать другие типы – центробежные, электромагнитные или многодисковые (мокрые варианты). Использования гидротрасформатора обусловлено высокой производительностью и высокими эксплуатационными характеристиками, в том числе и долговечностью.

Теперь про само устройство вариатора. Описать его достаточно сложно, все же это не простая конструкция, но я постараюсь:

• Валы с изменяемыми конусами. Про это еще раз я рассказывать не буду (принцип рассказал наверху). Хочется отметить, что из-за больших нагрузок поверхности конусов вариатора делаются из высокопрочных сталей
• Ремень или цепь. Предназначены соединить два вала. Ремнем можно назвать с натяжкой, все потому что он состоит из специальных металлических лент соединенных между собой специальными фасонными частями имеющими вид бабочки и придающих специальную похожую на клин форму. Работает он боковыми частями, которыми благодаря силам трения он контактирует с клиньями шкивов. Тем самым передается момент от одного вала на другой. Стоит отметить, что другие производители, например AUDI используют цепной механизм, она имеет большое количество мелких звеньев и обеспечивает малые радиусы изгиба. Работает она уже не боковой поверхностью, а торцевой. И цепь, и ремень рассчитаны на высокие нагрузки, но они не переносят высоких перегревов (могут деформироваться)

• Масло. Да не удивляйтесь, смазка внутри также является важной составляющей и к ней предъявляют высокие требования, обычно здесь идет , которая заливается в автомат. Нужна она не только для смазки, но и для нагнетания давления в насосе чтобы раздвигать или сдвигать конусы
• Масляный насос. Как раз и нагнетает давление в системе

• Гидроблок. Он руководит подачей масла в нужные каналы, то есть либо в один конус (вал), либо в другой. Кстати пробуксовки и прочие пинки, и толчки могут быть связаны именно с ним.

• Фильтра. Их может быть много, как в самом гидроблоке, так и за его пределами. Они улавливают грязь и мелкие металлические частицы с ремня и конусов, не давая им забивать мелкие каналы

• Радиатор. На вариаторной коробке передач он ОБЯЗАТЕЛЕН! Запомните, эта трансмиссия очень быстро перегревается при пробуксовках и высоких нагрузках, поэтому чтобы охладить масло, нужен внешний радиаторный блок. Некоторые на паркетниках которые любят лазить в грязи и буксовать (например Mitsubishi Outlander) ставят дополнительные радиаторы, чтобы убрать излишний нагрев

• НУ и последнее это блок управления вариатором. Это электронное устройство, которое работает в паре с ЭБУ, получая от него нужные команды. Оно дает приказания электроники и валам принять ту или иную конфигурацию, которая отвечает данной скорости и нагрузке

Это устройство в двух словах, для того чтобы понять общий принцип работы. Стоит отметить, что изначально у вариатора не было реверсного вращения, то есть движения назад. Поэтому в конструкцию внедрили планетарную передачу, которая позволяет это сделать. Однако это намного усложнило конструкцию.

Пару слов — про масло и фильтра

Не могу промолчать и не высказаться про этот пункт подробнее. Масло в CVT также является очень важной составляющей в работе всего устройства в целом, как собственно и масляный фильтр. Многие производители, официальные дилеры могут вас заверять, что оно здесь залито на весь срок службы. ЭТО КРАЙНЕ НЕ ВЕРНО!

Масло и фильтр являются расходными материалами и многие производители говорят что нужно менять их раз в 60 000 км, а в сложных условиях (коими являются наши Российские реалии – морозы, снег, жара, дожди, грязь и пробки в мегаполисах) стоит менять еще чаще, лично я бы советовал через 40 000 км.

ЧТО БУДЕТ ЕСЛИ НЕ СМЕНИТЬ? Масло изнашивается и зачастую пригорает (от большого пробега), образуя внутри отложения, которые могут забивать различные каналы и фильтра. Основной фильтр также может забиваться отложениями, металлической пылью и прочими «продуктами работы». В итоге падает давление от масляного насоса до магистралей гидроблока и собственно самих конусов, которые сводятся на валах. Вариатор начинает буксовать, пинаться, или даже может встать в аварийный режим.

Мы рассмотрели основные правила эксплуатации классической АКПП. Но, как вы знаете, существует еще 2 типа автоматических коробок – вариаторные и роботизированные. Здесь мы расскажем об автомобилях именно с этими трансмиссиями, правилах их использования, эксплуатации и поддержания в исправном состоянии.

Как правильно пользоваться вариатором

Общее автомобиля с вариатором и автомобиля с классическим автоматом — это отсутствие педали сцепления. Отличаются же эти КПП, прежде всего принципом работы и устройства. Вариатор устроен таким образом, что в нем изменение передаточного числа происходит бесступенчато , за счет плавного изменения диаметров ведущего и ведомого дисков. При таком устройстве КПП, выжатая «в пол» педаль акселератора, обеспечивает вывод мотора на высокие обороты на протяжении всего разгона. Как результат — транспортное средство разгоняется быстрее из-за экономии времени на переключении ступеней передач. Режимы работы вариатора практически аналогичны режимам классического автомата:

• «P» – паркинг. Используется для длительной стоянки автомобиля, при этом все элементы управления автомобилем блокируются. Также с этого режима запускается двигатель.
• «D» — драйв, движение. Осуществляется обычное движение автомобиля вперед с плавным автоматическим переключением передач.
• «N» – нейтраль. На вариаторах используется, в основном при постановке автомобиля на стоянку на наклонной поверхности.

  Для этого нужно остановить машину педалью тормоза, перевести рычаг в нейтральное положение, затянуть ручник, отпустить и сразу же опять выжать тормоз. Только после этого можно переводить РВД в положение «P». Такая последовательность действий обусловлена тем, что у вариатора, при парковке, блокируется не колесо, а вал в коробке передач. Причем делается это штырем небольшой толщины, который легко можно сломать при неаккуратной парковке «на скорости».

• «L» – low (с англ. низкий). Режим предполагает работу двигателя на завышенных оборотах и максимальную реализацию эффекта торможения двигателем . Поэтому в это положение нужно переходить при сложных дорожных условиях (бездорожье, крутые подъемы и спуски), а также при буксировке тяжелого прицепа. Хотя на вариаторе нет фиксированных передач, можно сказать, что этот режим является аналогом первой передачи МКПП.

Многие производители предусматривают также спортивный («S») и экономичные («E») режимы. Первый режим («S») предусматривает максимально возможное в конкретной ситуации использование мощности двигателя. Подходит для более «лихаческой» езды с быстрыми стартами, высокими ускорениями и резкими рывками. Второй («E»), наоборот, обеспечивает спокойное движение с минимальным расходом топлива. Также как и классическая АКПП, вариатор любит частую смену масла . Вообще, масло для вариаторной коробки относится к абсолютно отдельной группе масел, которые, с одной стороны обеспечивают смазку трущихся поверхностей, а с другой, предотвращают их проскальзывание. На первый взгляд может показаться, что одна функция должна исключать другую, но такая особенность есть и именно она делает масла для вариаторных КПП столь уникальными. Несмотря на специфичность, цена у масла достаточно демократичная. Если же вовремя его не заменить или не долить до нужного объема, то со временем ремень или цепь начнет проскальзывать по дискам, тем самым постепенно разрушая их.

Полную замену масла на вариаторе, как правило, рекомендуется проводить через каждые 60 000 км, но, учитывая наше состояние дорог, менять масло следует не реже, чем через каждые 30 000 км пробега.

Буксировку автомобиля с вариаторной коробкой передач производить можно , но только при заведенном двигателе. Именно при этом условии обеспечивается смазка соприкасающихся поверхностей и надежное зацепление ремня со шкивами. Если же проблема как раз в двигателе и завести его не удается, то остается вариант буксировки автомобиля с частичной погрузкой (причем погрузить нужно ведущую ось), либо вызов эвакуатора. Также как и классический автомат, вариатор не любит рваной езды . Плавные разгоны и торможения — это оптимальные условия для работы ремня, которые не приведут к излишним продольным нагрузкам и обеспечат щадящий режим работы дисков. В ином случае, на них появятся задиры, что приведет к некорректной работе трансмиссии и, впоследствии, к дорогостоящему ремонту. Особенно это касается кроссоверов. Как ни парадоксально звучит, но если его использовать как внедорожник, то нужно учитывать, что, вероятнее всего, трансмиссия прослужит гораздо меньше заявленного времени. При езде на автомобиле с вариаторной КПП следует также избегать и всяческих ям, ухабов, выбоин и выпуклостей на дороге. Конечно, ни к чему хорошему такие вещи не приведут и при езде с механической коробкой, но для вариатора они могут стать губительными. Так, даже элементарный наезд на камень или в яму могут привести к серьезной поломке из-за сильной «отдачи» на ремень. Не рекомендуется использовать автомобиль с вариатором и для быстрой равномерной езды. Это ведет к гораздо более быстрому изнашиванию подшипников валов, о чем будет свидетельствовать характерный гул.

Если вы еще не определились, что лучше выбрать — автомат или механику , читайте нашу статью о всех преимуществах и недостатках АКПП и МКПП.

Интересно какая часть цены при покупке нового авто отходит на растаможку, автосалонам и государству? вы найдете интересную информацию на эту тему.

Неудобная ситуация, когда нужно завести машину, а ключа нет. /tehobsluzhivanie/alert/zavodit-mashinu-bez-klyucha.html — читайте как это сделать быстро и правильно.

Как пользоваться роботом

Управление автомобилем с роботизированной коробкой передач осуществляется аналогично управлению авто с классическим автоматом или вариатором. Даже внешний вид рычага может быть похожим, например, как у Audi и Infiniti. Но чаще разработчики избавляются от режима «Р» (парковка), например, как это сделали инженеры Toyota и Citroen. При этом, стоянка автомобиля осуществляется на нейтралке (N) или, если в автомобиле предусмотрен мануальный режим, — на первой передаче. В последнем случае позиция “D” может заменяться на “A/M” для переключения между автоматическим и ручным режимами управления авто. Прогревать автомобиль с роботом перед началом движения можно на нейтральной передаче , температура коробки даже при этом условии поднимется до необходимого уровня. Однако, лучше догревать и прогревать автомобиль уже в процессе движения. Для этого достаточно проехать спокойно, без резких рывков примерно 1 км после трогания, используя только треть, максимум половину хода педали газа. На роботе, в отличие от классического автомата, можно буксовать, это не приведет к поломке. Также, при определенных навыках, можно использовать прием выезда из сугробов и ям «в раскачку», поочередно понемногу двигаясь вперед-назад. Многие знают о неприятной особенности роботов «дергаться» при каждом переключении передач (это не относится к роботу DSG с двумя сцеплениями). Естественно каждый такой рывок не вызывает особо приятных ощущений у водителя и, тем более, пассажиров. Также очевидно, что такое поведение робота может быть особо опасно при движении по снегу или по скользкой поверхности. Для того, чтобы уменьшить неприятные ощущения и риск застрять в снегу или уйти в занос, водителю во время переключений нужно ослабить нажим на педаль газа или вообще убирать с нее ногу . Тогда переключения будут происходить гораздо более плавно. Правда научиться подгадывать момент переключения передач осуществляемый электроникой бывает довольно сложно, но с наработкой опыта этот навык обязательно придет. Следует помнить, что устройство коробки передач робота практически аналогично устройству обычной МКПП, с тем различием, что сцепление здесь «выжимает» электроника, а не водитель, давя на соответствующую педаль. Поэтому при медленном движении в пробках следует переводить РВД в нейтральное положение . Ведь если автомобиль стоит, а передача включена, то сцепление находится в выжатом включенном состоянии, при этом изнашиваются корзина сцепления, выжимной подшипник и сам ведомый диск. Перед тем, как заглушить двигатель и поставить автомобиль на длительную стоянку, передачу, как и на механике, лучше оставить включенной.

Обязательным правилом эксплуатации автомобиля с роботизированной механикой является включение ручного тормоза при постановке авто на стоянку.

Смотрите видео о том, как правильно использовать роботизированную коробку передач: Последнее, что можно добавить о роботизированной и вариаторной КПП – это ручной режим управления или, так называемый, типтроник. Реализуется он переводом рычага выбора передач в специальный дополнительный паз, обозначенный знаками «+» и «-» для повышения и понижения передачи соответственно, а узнать больше об этом варианте кпп можно в нашем материале. В целом же можно сказать, что, даже несмотря на разнообразие нюансов в управлении вариатором и роботом, при определенном опыте вождения вырабатываются привычки и навыки, которые здорово помогают в процессе управления автомобилем. Соблюдение же наших советов и вышеперечисленных правил помогут значительно продлить жизнь коробке передач и всему автомобилю.

Как правильно ездить на вариаторе?

Первый автомат для переключения передач, признанный впоследствии классическим, имел гидромеханическую конструкцию. За короткое время возможность ездить с простым управлением сделала их весьма популярными. Это привело к интенсивным разработкам новых конструкций автоматических передач. Одним из самых серьезных конкурентов для гидромеханической схемы стала коробка с вариатором (CVT).

CVT – это бесступенчатая трансмиссия, которая не имеет фиксированных передаточных отношений, как это предусмотрено в других типах АКПП. Бесконечное число передач делает переключения практически незаметными и исключает резкое снижение или повышение мощности. Простая, по сравнению с классикой, конструкция стоит дешевле, что заметно отражается на стоимости автомобиля в целом.

Однако, как показала практика, вариаторные АКПП имеют сравнительно небольшой эксплуатационный ресурс из-за своих конструктивных особенностей. Они не способны долго работать в условиях высоких силовых и ударных нагрузок. Поэтому соблюдение условий правильной эксплуатации CVT при управлении транспортным средством является обязательным и обеспечит более длительную работу этого важного узла.

Правила эксплуатации и вождения автомобиля с установленным вариатором

Конструкция вариаторов крайне чувствительна к качеству и чистоте масла в коробке. Смазочный материал не должен способствовать проскальзыванию передаточного ремня и одновременно обязан обеспечить качественную смазку узлов и деталей. Рекомендации производителей в большинстве случаев предписывают замену масла в АКПП через 50–60 тыс. км. Однако опыт эксплуатации автомобилей с вариатором показал, что эти сроки необходимо сокращать в полтора-два раза. Поэтому уже через 30 тыс. км необходимо проверить вариатор на состояние масла.

Во время вождения следует избегать резких разгонов и резкого торможения. В этих случаях быстрое перемещение шкива может привести к образованию задиров и других механических повреждений. Агрессивный стиль значительно сокращает продолжительность эксплуатации CTV, а ремонт и восстановление этого узла стоят недешево. В целом АКПП с вариатором достаточно надежны. Следует только помнить: чтобы коробку эксплуатировать правильно, необходимо пользоваться автомобилем только при условии спокойного движения с плавным разгоном и торможением.

Режимы включения вариатора

Включение режимов работы автоматической трансмиссии осуществляется переводом рычага выбора режима в определенное положение, которое обозначено латинской буквой или особым значком. Полный список таких обозначений включает:

• D (drive) – движение вперед;
• R (reverse) – движение назад;
• P (park) – парковочная блокировка, при которой колеса блокируются не стояночным тормозом, а через АКПП;
• N (neutral) – нейтральный режим для кратковременной парковки или буксировки на небольшое расстояние.

Возможные дополнительные значки:

• L (low) – движение на пониженной передаче в сложных условиях бездорожья;
• S (sport) – спортивный стиль вождения при ускоренных переключениях;
• E (economy) – режим экономного расхода топлива;
• M (manual) – ручное управление работой АКПП.

После отключения автомата следует перевести переключатель на рукояти в положение «1», «2» или «3», которое соответствует максимально разрешенной передаче.

Движение вперед

Перевод рычага переключения режимов в положение «D» обеспечит движение автомобиля вперед после нажатия на педаль газа. Во время поездки вариатор будет самостоятельно изменять передаточное отношение в зависимости от нагрузки и оборотов двигателя. Эффективную работу АКПП и мотора обеспечивает система электронного контроля.

Задний ход

Конструкция коробки переключения передач с вариатором не предусматривает возможности обратного вращения ведомого вала, который приводит в движение колеса. Задний ход автомобиля обеспечивается за счет передачи вращения на дополнительные механизмы. Поэтому переключение селектора в положение «R» можно делать только после полной остановки транспортного средства.

Нейтраль

Перевод ручки селектора в положение «N» разъединяет двигатель и АКПП. Переключение в эту позицию целесообразно только в случае продолжительной остановки, а также в момент запуска двигателя. Не рекомендуется переход на нейтраль при движении накатом с горки и при кратковременном прекращении движения.

Стояночная парковка

При этом положении селектора ведомый вал АКПП блокируется выдвигающимся штифтом. Колеса не проворачиваются, и автомобиль фиксируется на месте. Однако нужно использовать и стояночный тормоз, чтобы исключить нагрузку блокиратора при наличии склона. Для того чтобы исключить случайный перевод рукояти в положение «P», стояночное переключение можно выполнить только при нажатой педали тормоза.

Ручное управление

Конструкция вариатора не предусматривает наличие передач с фиксированным соотношением. Поэтому движение машины на ручном управлении является всего лишь условной имитацией ступенчатых переключений. При этом электроника все равно будет отслеживать обороты двигателя и при критических показателях переключать передачи автоматически. Это необходимо для защиты вариатора от непредвиденных перегрузок.

Дополнительные режимы

Наличие дополнительных режимов работы двигателя и вариатора определяется производителем конкретной марки автомобиля.

Их делают для возможности обеспечения наиболее оптимальной эксплуатации в особых условиях движения.

1. Спортивный стиль вождения «S» обеспечивает резкие старты и торможение. Это достигается уменьшением скорости переключений вариатора, что приводит к кратковременному увеличению оборотов двигателя при большей тяге.
2. Экономичный режим «E» является полной противоположностью спортивному стилю. Вариатор настроен на максимально возможное взаимодействие с приводом силового агрегата. Плавная работа двигателя без нагрузок позволяет существенно сократить расход топлива.
3. Режим «L» рассчитан на эксплуатацию автомобиля в сложных условиях бездорожья. Вариатор использует только пониженные передачи и переключается на более высоких оборотах двигателя.

Износ АКПП в режиме «L» на критическом уровне, но случаются ситуации, когда другое движение просто невозможно.

Начало движения и особенности управления

Возможность максимально продолжительной эксплуатации вариатора можно обеспечить только при условии соблюдения спокойного стиля вождения машины. Агрессивный пилотаж с резкими стартами и таким же торможением гарантированно приведет к преждевременному износу шкивов. Вариатор не способен долго работать при таких высоких нагрузках, которые спокойно выносит классическая АКПП с шестеренчатыми передачами. При этом степень износа прямо пропорциональна количеству резких изменений режимов.

Следует отказаться от продолжительного движения на предельно высоких скоростях. Большая скорость вращения валов способствует сильному износу подшипников и вызывает перегрев шкива, на котором могут образоваться задиры и другие механические повреждения.

Эксплуатация в холодное время года

При отрицательной температуре воздуха перед началом движения двигатель с вариатором необходимо обязательно прогревать. Холодное застывшее масло не обеспечивает нормального распределения, и часть деталей просто не смазывается, а значит, подвергается усиленному износу. Для ускорения процесса прогрева можно перевести вариатор в положение «N». Работа на нейтрали способствует нагреву муфты сцепления и поступлению большего количества тепла в зону вариатора.

Движение можно начинать только в том случае, если вы точно уверены, что двигатель и АКПП прогрелись до необходимого состояния. Первый километр пути рекомендуется проехать в спокойном стиле на небольшой скорости и ни в коем случае не буксовать на снегу или льду. За это время все узлы двигателя и коробки прогреются окончательно. Повышенный расход топлива на малых скоростях полностью компенсируется продолжительной работой АКПП без замены на новую.

Во время морозов ниже -35 °C эксплуатировать машину с CVT не рекомендуется.

Время прогрева двигателя при температуре воздуха -20 °C должно быть не менее получаса. Сегодня некоторые европейские модели имеют в своей конструкции систему поддержки рабочей температуры за счет электроподогрева. При этом подача тока к греющим ТЭНам может осуществляться от обычной розетки 220 В.

Основные ошибки при езде на вариаторе

Неправильный стиль вождения автомобиля с вариаторной коробкой обходится слишком дорого из-за необходимости преждевременной замены АКПП. Большинство изготовителей гарантируют нормальную работу вариатора до 200 тыс. км пробега. Однако нарушение рекомендуемых правил эксплуатации может сократить этот ресурс в 2–3 раза.

Резкий разгон и высокая скорость

Вариатор удобен в эксплуатации, обеспечивает плавное незаметное переключение передач и предназначен для водителей, предпочитающих спокойный стиль вождения. Резкие старты приводят к проскальзыванию шкива или цепных конструкций, что влечет за собой их перегрев и механическое повреждение. К такому же результату может привести и многократное резкое торможение. При длительном движении на скоростях, близких к максимальным, происходит интенсивный нагрев подшипников и всей конструкции CVT. Поэтому нормальная скорость не должна превышать 2/3 от предельной и увеличиваться только на момент обгона.

Движение по бездорожью

Сложные условия передвижения при отсутствии дороги с твердым покрытием создают вероятность пробуксовки колес с резким увеличением оборотов двигателя. Происходит то же самое, что и при резком старте с места, а следовательно, шкив быстро нагревается и изнашивается. Поэтому скорость автомобиля с вариатором в условиях бездорожья должна быть минимальной. Это позволит избежать пробуксовки и увеличить ресурс АКПП.

Транспортировка прицепов и автомобилей

Изготовители машин с коробками CVT не запрещают использование прицепов, но в инструкциях по эксплуатации часто можно прочитать дипломатичную фразу о том, что этот автомобиль предназначен для перевозки людей и багажа. Проблема буксировки прицепа заключается в том, что на силовой агрегат и АКПП при разгоне и торможении начинают действовать серьезные дополнительные нагрузки. Поэтому в той же инструкции производитель пишет: «Скорость движения при буксировке прицепа не должна превышать 70 км/час по городу и 90 км/час за его пределами». Кроме этого, приобретая прицеп, посмотрите в технических характеристиках вашей машины допустимую массу автомобиля. Загруженный прицеп вместе с авто не должен превышать этой величины.

Все вышесказанное относится и к случаю, когда приходится буксировать другую машину на тросе.

Буксировка автомобиля с вариатором

При невыполнении определенных правил буксировка может стать причиной серьезной поломки. Если же требуется транспортировка машины с CVT, то сразу вызывайте эвакуатор. Тащить вариатор на буксире крайне нежелательно.

В исключительных случаях, когда нет возможности воспользоваться эвакуатором, разрешается буксировка на расстояние не более 50 км, при соблюдении следующих пунктов:

1. Двигатель автомобиля должен быть в заведенном состоянии.
2. Ручка селектора переведена в положение нейтраль «N».
3. Буксировка выполняется на скорости не более 50 км/ч.

Допускается буксировка заглохшего автомобиля с вариаторной АКПП, когда ведущие колеса погружены на подвижную платформу.

Обслуживание вариатора

Все мероприятия по ТО автоматических коробок переключения передач CVT заключаются в своевременной замене масла. Производители автомобилей очень часто завышают сроки, доводя их до критических отметок. Прочитайте инструкцию по эксплуатации и сократите сроки периодического ТО как минимум на треть.

Подведем итоги

АКПП с вариатором в целом надежное и удобное устройство, обеспечивающее удобное управление автомобилем, но требующее соблюдения определенных условий эксплуатации.  На продолжительность рабочего ресурса этого узла влияют такие факторы, как обеспечение своевременного обслуживания, стиль вождения, хороший прогрев перед началом движения в холодное время года. Никогда не следует резко увеличивать обороты двигателя. Это приводит к быстрому износу деталей коробки. Замена вариатора обходится недешево, поэтому такие автомобили не предназначены для любителей агрессивного стиля вождения.

Moped Wiki — Moped Army

Эта статья относится к трансмиссии вариаторного типа. О ветке армии мопедов см. Вариаторы.

Вариатор является элементом бесступенчатой ​​трансмиссии, обычно используемой на мопедах и других транспортных средствах с малым двигателем. Мопеды Motobecane, Peugeot, Derbi, Vespa, Minarelli и Honda предлагали как минимум одну модель с вариоматической трансмиссией.

Работа вариатора

В трансмиссиях

Variomatic используются центробежные грузы для уменьшения передаточного числа двигателя при увеличении частоты вращения.Это позволяет вариатору поддерживать двигатель в пределах его оптимальной эффективности при наборе путевой скорости или изменении скорости для подъема на холм. Эффективность в этом случае может быть топливной экономичностью, уменьшением расхода топлива и выбросов, или энергоэффективностью, позволяющей двигателю развивать максимальную мощность в широком диапазоне скоростей.

Поскольку вариатор поддерживает постоянную скорость вращения двигателя в широком диапазоне скоростей автомобиля, поворот ручки газа заставит мопед двигаться быстрее, но не изменит звук, исходящий от двигателя, так сильно, как при использовании обычных двухскоростных или односкоростных двигателей. скорость.Это сбивает с толку некоторых гонщиков и приводит к ошибочному впечатлению об отсутствии мощности.

Ошибка создания эскиза: невозможно сохранить эскиз в место назначения

Марки вариаторов

Mobymatic от Motobecane

Motobecane выпустили свою первую и единственную трансмиссию на основе вариатора, Mobymatic, в 1957 году, через год после изобретения вариатора голландцем Хубом Ван Дорном, даже до появления первого автомобиля с вариатором.

Mobymatic состоит из шкива переменного размера, который приводится в движение от двух до четырех утяжеленных шарикоподшипников и соединен с двухфункциональным автоматическим сцеплением.Шкив вариатора вращает шкив фиксированного диаметра, прикрепленный к цепи главной передачи.

Коробка передач Mobymatic входила в стандартную комплектацию моделей Motobecane вплоть до их последнего выпуска в начале 2000-х годов. Единственная разница между ранними моделями и более поздними выпусками заключалась в отказе от ключа Woodruff.

Хотя конструкция и не самая лучшая с точки зрения возможности настройки или характеристик сцепления, это была недорогая рабочая лошадка, которая не требовала обслуживания в течение всего срока службы двигателя, кроме регулярной подачи смазки через пресс-масленку каждые несколько сотен миль.

Руководство по разборке вариатора Motobecane.

Вариатор Vespa

Вариатор

Vespa устанавливался на всех их роскошных моделях мопедов, Bravo, Grande, Vespa Si, и даже на высококлассной версии их эконом-модели, Vespa Ciao Deluxe. Этот привод отличается от Mobymatic тем, что разделяет механизмы сцепления и вариатора, использует двойные регулируемые шкивы и полностью исключает главную цепную передачу. Вариатор приводится в движение от кривошипа двигателя с помощью регулируемого шкива, приводимого в действие под весами роликов.Ремень протягивается между двигателем и задним колесом, где находятся муфта сцепления и рессорный шкив. Пружинный шкив удерживает ремень в натянутом состоянии, требуя движения двух шкивов относительно друг друга, как это делают французские шкивы. В Vespa также есть коробка передач внутри ступицы заднего колеса, где выходной сигнал вариатора понижается передаточным числом главной передачи, а затем применяется к колесу.

В вариаторе Vespa используются пять роликовых грузов. Отсутствие симметрии в этой конструкции означает, что характеристики вариатора не могут быть изменены путем удаления грузов.однако некоторые модели поставлялись с шестью или восемью вариаторами веса.

Honda Вариатор

Honda по сути скопировала дизайн своего вариатора и, возможно, всего своего мопеда PA50 с Vespa Bravo. Они используют те же функции, но с некоторыми техническими отличиями.

Съемник сцепления для Honda TRX 500 Rubicon отделяет задний толкатель кулачка вариатора Hobbit и неподвижную ведущую поверхность — Никаких разрушений или других жестоких методов не требуется — Спасибо компании smallbikewithmotor за выяснение этого

Вариатор Дерби

Для Derbi имеется 6 вариаторов веса и 3 вариатора веса (6 весов совместимы с Honda Hobbit).Существуют также вариаторы производительности, такие как вариатор TJT. Чтобы лучше понять функции двойных вариаторов и контрпружин, прочтите следующую ссылку http://www.apriliaforum.com/forums/showthread.php?t=8960

Этот раздел является заглушкой.

Вы можете помочь Moped Wiki, расширив ее.

Peugeot Вариатор

Система вариатора

Peugeot, используемая на большинстве моделей мопедов Peugeot (в первую очередь, , а не 102SP), очень похожа на систему, используемую в Motobecane, хотя системы не являются взаимозаменяемыми.Вариатор с центробежным приводом от веса и встроенной муфтой соединен с большим шкивом фиксированного диаметра, прикрепленным к цепи главной передачи. Натяжение ремня поддерживается постоянным за счет того, что весь двигатель вращается на опорах вниз при увеличении скорости, а пружина возвращает его в исходное положение при уменьшении.

Основная функция вариатора прочтите это или кто-то прикрепит его к нашей вики http://www.apriliaforum.com/forums/showthread.php?t=8960

Настройка вариатора

См. Настройку вариатора

Moped Wiki — Moped Army

Эта статья относится к трансмиссии вариаторного типа.О ветке армии мопедов см. Вариаторы.

Вариатор является элементом бесступенчатой ​​трансмиссии, обычно используемой на мопедах и других транспортных средствах с малым двигателем. Мопеды Motobecane, Peugeot, Derbi, Vespa, Minarelli и Honda предлагали как минимум одну модель с вариоматической трансмиссией.

Работа вариатора

В трансмиссиях

Variomatic используются центробежные грузы для уменьшения передаточного числа двигателя при увеличении частоты вращения. Это позволяет вариатору поддерживать двигатель в пределах его оптимальной эффективности при наборе путевой скорости или изменении скорости для подъема на холм.Эффективность в этом случае может быть топливной экономичностью, уменьшением расхода топлива и выбросов, или энергоэффективностью, позволяющей двигателю развивать максимальную мощность в широком диапазоне скоростей.

Поскольку вариатор поддерживает постоянную скорость вращения двигателя в широком диапазоне скоростей автомобиля, поворот ручки газа заставит мопед двигаться быстрее, но не изменит звук, исходящий от двигателя, так сильно, как при использовании обычных двухскоростных или односкоростных двигателей. скорость. Это сбивает с толку некоторых гонщиков и приводит к ошибочному впечатлению об отсутствии мощности.

Ошибка создания эскиза: невозможно сохранить эскиз в место назначения

Марки вариаторов

Mobymatic от Motobecane

Motobecane выпустили свою первую и единственную трансмиссию на основе вариатора, Mobymatic, в 1957 году, через год после изобретения вариатора голландцем Хубом Ван Дорном, даже до появления первого автомобиля с вариатором.

Mobymatic состоит из шкива переменного размера, который приводится в движение от двух до четырех утяжеленных шарикоподшипников и соединен с двухфункциональным автоматическим сцеплением.Шкив вариатора вращает шкив фиксированного диаметра, прикрепленный к цепи главной передачи.

Коробка передач Mobymatic входила в стандартную комплектацию моделей Motobecane вплоть до их последнего выпуска в начале 2000-х годов. Единственная разница между ранними моделями и более поздними выпусками заключалась в отказе от ключа Woodruff.

Хотя конструкция и не самая лучшая с точки зрения возможности настройки или характеристик сцепления, это была недорогая рабочая лошадка, которая не требовала обслуживания в течение всего срока службы двигателя, кроме регулярной подачи смазки через пресс-масленку каждые несколько сотен миль.

Руководство по разборке вариатора Motobecane.

Вариатор Vespa

Вариатор

Vespa устанавливался на всех их роскошных моделях мопедов, Bravo, Grande, Vespa Si, и даже на высококлассной версии их эконом-модели, Vespa Ciao Deluxe. Этот привод отличается от Mobymatic тем, что разделяет механизмы сцепления и вариатора, использует двойные регулируемые шкивы и полностью исключает главную цепную передачу. Вариатор приводится в движение от кривошипа двигателя с помощью регулируемого шкива, приводимого в действие под весами роликов.Ремень протягивается между двигателем и задним колесом, где находятся муфта сцепления и рессорный шкив. Пружинный шкив удерживает ремень в натянутом состоянии, требуя движения двух шкивов относительно друг друга, как это делают французские шкивы. В Vespa также есть коробка передач внутри ступицы заднего колеса, где выходной сигнал вариатора понижается передаточным числом главной передачи, а затем применяется к колесу.

В вариаторе Vespa используются пять роликовых грузов. Отсутствие симметрии в этой конструкции означает, что характеристики вариатора не могут быть изменены путем удаления грузов.однако некоторые модели поставлялись с шестью или восемью вариаторами веса.

Honda Вариатор

Honda по сути скопировала дизайн своего вариатора и, возможно, всего своего мопеда PA50 с Vespa Bravo. Они используют те же функции, но с некоторыми техническими отличиями.

Съемник сцепления для Honda TRX 500 Rubicon отделяет задний толкатель кулачка вариатора Hobbit и неподвижную ведущую поверхность — Никаких разрушений или других жестоких методов не требуется — Спасибо компании smallbikewithmotor за выяснение этого

Вариатор Дерби

Для Derbi имеется 6 вариаторов веса и 3 вариатора веса (6 весов совместимы с Honda Hobbit).Существуют также вариаторы производительности, такие как вариатор TJT. Чтобы лучше понять функции двойных вариаторов и контрпружин, прочтите следующую ссылку http://www.apriliaforum.com/forums/showthread.php?t=8960

Этот раздел является заглушкой.

Вы можете помочь Moped Wiki, расширив ее.

Peugeot Вариатор

Система вариатора

Peugeot, используемая на большинстве моделей мопедов Peugeot (в первую очередь, , а не 102SP), очень похожа на систему, используемую в Motobecane, хотя системы не являются взаимозаменяемыми.Вариатор с центробежным приводом от веса и встроенной муфтой соединен с большим шкивом фиксированного диаметра, прикрепленным к цепи главной передачи. Натяжение ремня поддерживается постоянным за счет того, что весь двигатель вращается на опорах вниз при увеличении скорости, а пружина возвращает его в исходное положение при уменьшении.

Основная функция вариатора прочтите это или кто-то прикрепит его к нашей вики http://www.apriliaforum.com/forums/showthread.php?t=8960

Настройка вариатора

См. Настройку вариатора

Moped Wiki — Moped Army

Эта статья относится к трансмиссии вариаторного типа.О ветке армии мопедов см. Вариаторы.

Вариатор является элементом бесступенчатой ​​трансмиссии, обычно используемой на мопедах и других транспортных средствах с малым двигателем. Мопеды Motobecane, Peugeot, Derbi, Vespa, Minarelli и Honda предлагали как минимум одну модель с вариоматической трансмиссией.

Работа вариатора

В трансмиссиях

Variomatic используются центробежные грузы для уменьшения передаточного числа двигателя при увеличении частоты вращения. Это позволяет вариатору поддерживать двигатель в пределах его оптимальной эффективности при наборе путевой скорости или изменении скорости для подъема на холм.Эффективность в этом случае может быть топливной экономичностью, уменьшением расхода топлива и выбросов, или энергоэффективностью, позволяющей двигателю развивать максимальную мощность в широком диапазоне скоростей.

Поскольку вариатор поддерживает постоянную скорость вращения двигателя в широком диапазоне скоростей автомобиля, поворот ручки газа заставит мопед двигаться быстрее, но не изменит звук, исходящий от двигателя, так сильно, как при использовании обычных двухскоростных или односкоростных двигателей. скорость. Это сбивает с толку некоторых гонщиков и приводит к ошибочному впечатлению об отсутствии мощности.

Ошибка создания эскиза: невозможно сохранить эскиз в место назначения

Марки вариаторов

Mobymatic от Motobecane

Motobecane выпустили свою первую и единственную трансмиссию на основе вариатора, Mobymatic, в 1957 году, через год после изобретения вариатора голландцем Хубом Ван Дорном, даже до появления первого автомобиля с вариатором.

Mobymatic состоит из шкива переменного размера, который приводится в движение от двух до четырех утяжеленных шарикоподшипников и соединен с двухфункциональным автоматическим сцеплением.Шкив вариатора вращает шкив фиксированного диаметра, прикрепленный к цепи главной передачи.

Коробка передач Mobymatic входила в стандартную комплектацию моделей Motobecane вплоть до их последнего выпуска в начале 2000-х годов. Единственная разница между ранними моделями и более поздними выпусками заключалась в отказе от ключа Woodruff.

Хотя конструкция и не самая лучшая с точки зрения возможности настройки или характеристик сцепления, это была недорогая рабочая лошадка, которая не требовала обслуживания в течение всего срока службы двигателя, кроме регулярной подачи смазки через пресс-масленку каждые несколько сотен миль.

Руководство по разборке вариатора Motobecane.

Вариатор Vespa

Вариатор

Vespa устанавливался на всех их роскошных моделях мопедов, Bravo, Grande, Vespa Si, и даже на высококлассной версии их эконом-модели, Vespa Ciao Deluxe. Этот привод отличается от Mobymatic тем, что разделяет механизмы сцепления и вариатора, использует двойные регулируемые шкивы и полностью исключает главную цепную передачу. Вариатор приводится в движение от кривошипа двигателя с помощью регулируемого шкива, приводимого в действие под весами роликов.Ремень протягивается между двигателем и задним колесом, где находятся муфта сцепления и рессорный шкив. Пружинный шкив удерживает ремень в натянутом состоянии, требуя движения двух шкивов относительно друг друга, как это делают французские шкивы. В Vespa также есть коробка передач внутри ступицы заднего колеса, где выходной сигнал вариатора понижается передаточным числом главной передачи, а затем применяется к колесу.

В вариаторе Vespa используются пять роликовых грузов. Отсутствие симметрии в этой конструкции означает, что характеристики вариатора не могут быть изменены путем удаления грузов.однако некоторые модели поставлялись с шестью или восемью вариаторами веса.

Honda Вариатор

Honda по сути скопировала дизайн своего вариатора и, возможно, всего своего мопеда PA50 с Vespa Bravo. Они используют те же функции, но с некоторыми техническими отличиями.

Съемник сцепления для Honda TRX 500 Rubicon отделяет задний толкатель кулачка вариатора Hobbit и неподвижную ведущую поверхность — Никаких разрушений или других жестоких методов не требуется — Спасибо компании smallbikewithmotor за выяснение этого

Вариатор Дерби

Для Derbi имеется 6 вариаторов веса и 3 вариатора веса (6 весов совместимы с Honda Hobbit).Существуют также вариаторы производительности, такие как вариатор TJT. Чтобы лучше понять функции двойных вариаторов и контрпружин, прочтите следующую ссылку http://www.apriliaforum.com/forums/showthread.php?t=8960

Этот раздел является заглушкой.

Вы можете помочь Moped Wiki, расширив ее.

Peugeot Вариатор

Система вариатора

Peugeot, используемая на большинстве моделей мопедов Peugeot (в первую очередь, , а не 102SP), очень похожа на систему, используемую в Motobecane, хотя системы не являются взаимозаменяемыми.Вариатор с центробежным приводом от веса и встроенной муфтой соединен с большим шкивом фиксированного диаметра, прикрепленным к цепи главной передачи. Натяжение ремня поддерживается постоянным за счет того, что весь двигатель вращается на опорах вниз при увеличении скорости, а пружина возвращает его в исходное положение при уменьшении.

Основная функция вариатора прочтите это или кто-то прикрепит его к нашей вики http://www.apriliaforum.com/forums/showthread.php?t=8960

Настройка вариатора

См. Настройку вариатора

ДИЗАЙН ВАРИАТОРА Оптимальная конструкция и настройка вариатора для скутера, квадроцикла, мини-машины и т. Д.по НТ-Проект

щелкните изображение для презентации ВАРИАТОР ДИЗАЙН особенности вариатора принципиальны получить максимум от мощности двигателя, но также труднее всего найти, на самом деле операция вариатора зависит от многих элементов, которые должны быть соединенным адекватно, чтобы получить непрерывное изменение трансмиссия более эффективна для двигателя и автомобиля.Благодаря в программе Variator Design вы можете увидеть, как меняются характеристики автомобиля, воздействуя на все элементы, составляющие вариатор, так что вы можете легко найти решение, которое позволит вам получить максимальную производительность исходя из характеристик двигатель. Как это работает? Программное обеспечение Вариатор Дизайн позволяет увидеть, как выбор различные элементы вариатора влияют на ходовые качества автомобиля (скорость, ускорение и т. д.) в зависимости от кривой мощности двигателя, что позволяет легко найти лучшие решения для ваших нужд. Чтобы сделать лучший выбор, необходимо, чтобы расчет очень точный, по этой причине программное обеспечение Вариатор Дизайн учитывает все факторы, влияющие на спектакль. — масса автомобиля — инерция оси колеса — аэродинамическое сопротивление — погодные условия — сопротивление качению — баланс автомобиля — инерция двигателя — уровень захвата Работа с программой очень проста. Для начала необходимо ввести данные кривой мощности двигателя. Кривая мощности может быть измеряется динотестом, или может рассчитываться непосредственно из программное обеспечение Variator Design вводит полученные данные из вашей системы сбора данных за сеанс на правильном пути. Вместе с этим вы должны ввести тип двигателя (2S или 4T), и если вы их знаете, значения инерции коленчатого вала, а навесное вспомогательное оборудование (шкив, маховик, система зажигания и др.). Затем необходимо ввести информацию автомобиля и ведущих колес. В прибавка к общему весу автомобиля с водителем, должен быть вставлен, лобная область и диаметр колеса. Значения аэродинамического сопротивления качения сопротивление и инерцию колес, если они неизвестны, можно получить из примеров, представленных в программном обеспечении для всех основных транспортных средств с вариатором (скутер, квадроцикл, миникар и т. д.) Этих данных достаточно для выполнения расчета предполагая, что соблюдение позволяет использовать весь двигатель мощность, но программное обеспечение Variator Design позволяет также производить расчет с учетом доступна реальная приверженность, таким образом вы можете выбор передаточных чисел также на основе этого важный фактор. Будет достаточно введите в программное обеспечение также данные, относящиеся к гравитации автомобиля и до уровня сцепления. Если между вариатором и колесом есть еще фиксированная передача, в программном обеспечении возможно введите эти передаточные числа. Более того, в этой области вы можете введите, если вы это знаете, инерцию вала шкив сцепления. На этом этапе вы должны ввести характеристики вариатор, который можно модифицировать, пока не найдете оптимальный решение для получения максимальной производительности от автомобиля и полностью использовать свой двигатель. Программное обеспечение Вариатор Дизайн позволяет легко определить все особенности вариатор, влияющий на работу, поэтому будет возможно воздействовать на каждый элемент, чтобы увидеть, как он влияет на производительность и найти лучшее решение. Сначала необходимо ввести геометрию состояния покоя вариатора, следовательно: — начальный диаметр ведущего шкива — начальный диаметр шкива сцепления — шкивы колесной базы После необходимо ввести геометрию приводного шкива: — ролики положения и профиля скроллинга — фиксированная пластина формы и угол — расстояние пластина пола-шкив Вы должны войти также особенности ремня: — ширина — угол Кроме того, вы должны ввести характеристики корректор крутящего момента на шкиве сцепления: — геликоидальная направляющая диаметром — угловая геликоидальная направляющая На этом этапе вы должны ввести функции элементы, которые вы можете легко изменить на вариаторе, ролики и контрастная пружина. Для катков: Для весны: — диаметр — вес — номер — предварительный натяг — жесткость Результаты По окончании расчета программа Variator Дизайн вы показываете, как вариатор изменяет передаточное число и дает его значение на разных скоростях.Morevoer вы показываете время чтобы достичь разной скорости. Таким образом вы можете получить полное представление о сделанном выборе, а также для сравнения различных решений, которые вы хотите протестировать. В дополнение к глобальные данные, программное обеспечение показывает вам графики в функция времени всех количеств основной интерес для оценки производительности, поэтому прогресс оборотов двигателя, скорости и ускорение в зависимости от времени.Кроме того, вы показываете как меняется передаточное число при разгоне. Это позволяет оценить производительность во всех фазы, имея возможность подробно проанализировать более подходящий вариант для вариатора. ОПТИМАЛЬНЫЙ РОЛИК Программа Variator Design позволяет находить оптимальный вес роликов вариатора, по сути позволяет сравнивать производительность с разными решениями, и, следовательно, легко найти наиболее подходящий для ваших нужд. Например, в случае изображений, новые ролики (синие) позволяют иметь лучшую производительность. Фактически в в этом случае максимальная скорость достигается со временем значительно ниже, и в целом вся фаза ускорение более конкурентоспособно. ОПТИМАЛЬНАЯ ПРЕДВАРИТЕЛЬНАЯ ЗАГРУЗКА и ПРУЖИНА Вместе с выбором роликов, другой аспект очень важен выбор контрастная пружина и преднатяга, прежде всего трек за треком.Программное обеспечение Variator Design позволяет вы, чтобы увидеть, как изменяется производительность в зависимости от функций пружины, чтобы вы могли знать в базе у разных пружин, какой выбор может быть лучше для разные ситуации. В случае изображений новая пружина и новая предварительная нагрузка, указанные ухудшение разгона в центральной фазе, но после последовательного улучшения, поэтому спасибо за эту информацию будет легко сделать лучший выбор в зависимости от характеристик трека. ОПТИМАЛЬНЫЕ РОЛИКИ ПРОФИЛЬ ПРОКРУТКИ В приведенных выше примерах вы видели использование программное обеспечение для получения оптимальной настройки вариатора, затем вмешиваясь в элементы, которые легко заменить, но программное обеспечение Variator Design также можно использовать во время дизайн вариатора, либо кардинально изменить характеристики вариатора, по факту есть возможность изучите другой профиль, по которому прокручиваются ролики. В случае изображений новый профиль прокрутки (красный) что обеспечивает более быстрый подъем ролика в начальной фазе, определяет улучшение производительности, все однако это связано с характеристиками двигателя и оптимальное значение необходимо оценивать в каждом конкретном случае, благодаря программе Variator Design вы можете сделайте лучший выбор для вашего двигателя и вашего автомобиля. ОПТИМАЛЬНЫЙ КОРРЕКТОР МОМЕНТА Что касается профиля прокрутки роликов, то выбор на характеристики корректора крутящего момента существенно влияет поведение вариатора. Благодаря ПО Дизайн Вариатора также этот аспект можно легко оценить и безопасно. В показанном случае новый корректор крутящего момента (красный) определяет более однородное изменение передаточного числа во время фазы ускорения, что приводит к улучшение производительности почти до максимальной скорости. Также из этого примера вы можете увидеть, как благодаря программное обеспечение Variator Design позволяет найти множество решений для вариатора, как на этапе настройки, так и по конструкции и этап разработки, что позволяет улучшить производительность в зависимости от ваших потребностей и максимально использовать свой движок на основе характеристики транспортного средства и его использование. ОПТИМАЛЬНАЯ НАСТРОЙКА ДЛЯ РАЗНОГО ВЕСА ВСАДНИКА Как мы видели по характеристикам двигателя и автомобиля, благодаря программному обеспечению Variator Дизайн, можно найти лучшие решения для вариатор для достижения максимальной производительности, помимо это программное обеспечение также может использоваться для различения настройка вариатора в зависимости от веса гонщика, в на самом деле часто бывает, что всадники разного веса, и поэтому важно увидеть, сделан ли выбор для вариатора оптимальны для обоих гонщиков, либо необходимо другая настройка. В случае, показанном вмешательством в настройку вариатора, был найден компромисс для улучшения, который снижает потери ускорения из-за большего веса всадника. ОПТИМАЛЬНАЯ НАСТРОЙКА ПОСЛЕ НАСТРОЙКИ ДВИГАТЕЛЯ Если вы производите настройку двигателя, изменяющую кривую мощности двигатель, установка и характеристики вариатор, который был признан лучшим, может потребоваться модификации.Благодаря программе Variator Design, автор: вставка новой кривой мощности и работа над разными калибровочные элементы вариатора, вы легко можете увидеть, есть лучшее решение, чем предыдущее, чтобы сделать большая часть новой кривой мощности. В показанном случае с помощью программного обеспечения можно работайте над настройкой вариатора, пока не найдете решение, которое лучше адаптируется к новой кривой мощности двигателя, получение преимущества по характеристикам транспортного средства. Очевидно, что каждый двигатель и каждое транспортное средство требует своего выбора, по этой причине помощь программного обеспечения Вариаторный дизайн очень важен и позволяет вам найти лучшие решения, чтобы максимально использовать различные кривые мощности, но и лучше удовлетворять различные потребности, связанные с соревнование, на трассе или стиль вождения гонщика. Покупка NT-PROJECT — Феррара (Италия) — info @ ntproject.ком все Материальное содержание без присутствия мест коперто далле легги суль диритто д’авторе 2005/19

Приводы с разделением мощности с механическими вариаторами

[1]

Renius, K. T .; Knechtges, H.J .: Traktoren 2007 — 2009 — Trends und neuere Entwicklungen. В: ATZoffhighway (2009), октябрь, стр. 6–19

Google ученый

[2]

Menten, P.; Паар, Дж .: New Holland setzt auf stufenlos. Landwirt.com, https://www.landwirt.com/de/New-Holland-setzt-auf-stufenlos,,5846,,Bericht.html. 2009

Google ученый

[3]

Casella, A .; Альбертин, Г.: Оптимизация эффективности трансмиссии сельскохозяйственных трансмиссий IVT на базе полного тороидального вариатора. Tagung Landtechnik, 2009

Google ученый

[4]

Вольф, A .: Die Grundgesetze der Umlaufgetriebe.Band 14, Schriftenreihe Antriebstechnik, Vieweg, 1958

[5]

Förster, H.J .: Stufenlose Fahrzeuggetriebe в механизме, гидростатическом, гидродинамическом, электрическом Bauart und in Leistungsverzweigung: Bauwirzweigung., Fahrzeugtechnische Schriftenreihe, TÜV Rheinland, Köln, 1996

Google ученый

[6]

Ramm, M .: Systematische Entwicklung und Analyze stufenlos verstellbarer Getriebe mit innerer Leistungsverzweigung für mobile Arbeitsmaschinen.Ахен, RWTH, диссертация, 2014

Google ученый

[7]

Pelger, C. et al .: Automatisierte Synthese leistungsverzweigender Antriebe. Antriebstechnisches Kolloquium, Ахен, 2017

Google ученый

[8]

Schneider, H.D .; Gößlinghoff, J .: Das Kegel-Ring-Getriebe (KRG) — ein инновации Automatikgetriebe für den Einsatz in kleineren Fahrzeugen. Antriebstechnisches Kolloquium, Ахен, 2015

Google ученый

bbthesis_20061028b.pdf

% PDF-1.4 % 1 0 obj > endobj 7 0 объект > endobj 2 0 obj > endobj 3 0 obj > endobj 4 0 obj > транслировать Acrobat Distiller 7.0.5 (Windows) Это pdfTeX, версия 3.141592-1.20b (MiKTeX 2.4.2140) 2006-11-02T23: 14: 56 + 01: 002006-12-19T10: 51: 47 + 01: 002006-12 -19T10: 51: 47 + 01: 00PScript5.dll Версия 5.2uuid: 31B9ED8DBF6ADB11B727DD72E60548B4uuid: 95f50981-8ad1-437b-b89e-fdab9bd35dc0uuid: 5410e710-18dd-4b3ddc0uuid: 5410e710-18dd-4f12dfdcd-4b3df2d2dddddddddd-4b3dddddddddddd-4b3d8dddd-4b3df2dddddd-4b3ddf6df5 bbthesis_20061028b.pdf

Брам Бонсен

конечный поток endobj 5 0 obj > endobj 6 0 obj > endobj 8 0 объект > endobj 9 0 объект > endobj 10 0 obj > endobj 11 0 объект > endobj 12 0 объект > endobj 13 0 объект > endobj 14 0 объект > endobj 15 0 объект > endobj 16 0 объект ] / Имена [39 0 R] >> endobj 17 0 объект > endobj 18 0 объект > endobj 19 0 объект > endobj 20 0 объект > endobj 21 0 объект > endobj 22 0 объект > endobj 23 0 объект > endobj 24 0 объект > endobj 25 0 объект > endobj 26 0 объект > endobj 27 0 объект > endobj 28 0 объект > endobj 29 0 объект > endobj 30 0 объект > endobj 31 0 объект > endobj 32 0 объект > endobj 33 0 объект > endobj 34 0 объект > endobj 35 0 объект > endobj 36 0 объект > endobj 37 0 объект > endobj 38 0 объект > endobj 39 0 объект > / Тип / Спецификация файлов >> endobj 40 0 obj > endobj 41 0 объект > endobj 42 0 объект > endobj 43 0 объект > endobj 44 0 объект > endobj 45 0 объект > endobj 46 0 объект > / XObject> >> / Аннотации [228 0 R 229 0 R 230 0 R] / Родитель 21 0 R / MediaBox [0 0 595 842] >> endobj 47 0 объект > endobj 48 0 объект > endobj 49 0 объект > endobj 50 0 объект > endobj 51 0 объект > endobj 52 0 объект > endobj 53 0 объект > endobj 54 0 объект > endobj 55 0 объект > endobj 56 0 объект > endobj 57 0 объект > endobj 58 0 объект > endobj 59 0 объект > endobj 60 0 obj > endobj 61 0 объект > endobj 62 0 объект > endobj 63 0 объект > endobj 64 0 объект > endobj 65 0 объект > endobj 66 0 объект > endobj 67 0 объект > endobj 68 0 объект > endobj 69 0 объект > endobj 70 0 объект > endobj 71 0 объект > endobj 72 0 объект > endobj 73 0 объект > endobj 74 0 объект > endobj 75 0 объект > endobj 76 0 объект > endobj 77 0 объект > endobj 78 0 объект > endobj 79 0 объект > endobj 80 0 объект > endobj 81 0 объект > endobj 82 0 объект > endobj 83 0 объект > endobj 84 0 объект > endobj 85 0 объект > endobj 86 0 объект > endobj 87 0 объект > endobj 88 0 объект > endobj 89 0 объект > endobj 90 0 объект > endobj 91 0 объект > endobj 92 0 объект > endobj 93 0 объект > endobj 94 0 объект > endobj 95 0 объект > endobj 96 0 объект > endobj 97 0 объект > endobj 98 0 объект > endobj 99 0 объект > endobj 100 0 объект > endobj 101 0 объект > endobj 102 0 объект > endobj 103 0 объект > endobj 104 0 объект > endobj 105 0 объект > endobj 106 0 объект > endobj 107 0 объект > endobj 108 0 объект > endobj 109 0 объект > endobj 110 0 объект > endobj 111 0 объект > endobj 112 0 объект > endobj 113 0 объект > endobj 114 0 объект > endobj 115 0 объект > endobj 116 0 объект > endobj 117 0 объект > endobj 118 0 объект > endobj 119 0 объект > endobj 120 0 объект > endobj 121 0 объект > endobj 122 0 объект > endobj 123 0 объект > endobj 124 0 объект > endobj 125 0 объект > endobj 126 0 объект > endobj 127 0 объект > endobj 128 0 объект > endobj 129 0 объект > endobj 130 0 объект > endobj 131 0 объект > endobj 132 0 объект > endobj 133 0 объект > endobj 134 0 объект > endobj 135 0 объект > endobj 136 0 объект > endobj 137 0 объект > endobj 138 0 объект > endobj 139 0 объект > endobj 140 0 объект > endobj 141 0 объект > endobj 142 0 объект > endobj 143 0 объект > endobj 144 0 объект > endobj 145 0 объект > endobj 146 0 объект > endobj 147 0 объект > endobj 148 0 объект > endobj 149 0 объект > endobj 150 0 объект > endobj 151 0 объект > endobj 152 0 объект > endobj 153 0 объект > endobj 154 0 объект > endobj 155 0 объект > endobj 156 0 объект > endobj 157 0 объект > endobj 158 0 объект > endobj 159 0 объект > endobj 160 0 объект > endobj 161 0 объект > endobj 162 0 объект > endobj 163 0 объект > endobj 164 0 объект > endobj 165 0 объект > endobj 166 0 объект > endobj 167 0 объект > endobj 168 0 объект > endobj 169 0 объект > endobj 170 0 объект > endobj 171 0 объект > endobj 172 0 объект > endobj 173 0 объект > endobj 174 0 объект > endobj 175 0 объект > endobj 176 0 объект > endobj 177 0 объект > endobj 178 0 объект > endobj 179 0 объект > endobj 180 0 объект > endobj 181 0 объект > endobj 182 0 объект > endobj 183 0 объект > endobj 184 0 объект > endobj 185 0 объект > endobj 186 0 объект > endobj 187 0 объект > endobj 188 0 объект > endobj 189 0 объект > endobj 190 0 объект > endobj 191 0 объект > endobj 192 0 объект > endobj 193 0 объект > endobj 194 0 объект > endobj 195 0 объект > endobj 196 0 объект > endobj 197 0 объект > endobj 198 0 объект > endobj 199 0 объект > endobj 200 0 объект > endobj 201 0 объект > endobj 202 0 объект > endobj 203 0 объект > endobj 204 0 объект > endobj 205 0 объект > endobj 206 0 объект > endobj 207 0 объект > endobj 208 0 объект > endobj 209 0 объект > endobj 210 0 объект > endobj 211 0 объект > endobj 212 0 объект > endobj 213 0 объект > endobj 214 0 объект > endobj 215 0 объект > endobj 216 0 объект > транслировать HW [o8 ~ _FRnYt 灢 D [E2dmU, _2

Заявка на патент США для гибридной трансмиссии с заявкой на патент вариатора (Заявка № 201

223 от 15 августа 2019 г.) ОБЛАСТЬ ТЕХНИКИ

Это раскрытие относится к области гибридных электромобилей.Более конкретно, раскрытие относится к гибридной трансмиссии, имеющей секцию деления мощности последовательно с секцией вариатора.

ИСТОРИЯ ВОПРОСА

Многие транспортные средства используются в широком диапазоне скоростей транспортных средств, включая движение как вперед, так и назад. Однако некоторые типы двигателей могут эффективно работать только в узком диапазоне скоростей. Следовательно, часто используются передачи, способные эффективно передавать мощность при различных соотношениях скоростей.Когда транспортное средство движется на низкой скорости, трансмиссия обычно работает с высоким передаточным числом, так что она увеличивает крутящий момент двигателя для улучшения ускорения. На высокой скорости автомобиля работа трансмиссии с низким передаточным числом позволяет развивать скорость двигателя, связанную с тихим и экономичным движением.

Для снижения расхода топлива некоторые автомобили включают гибридные силовые агрегаты, в которых используется накопитель энергии в дополнение к мощности, производимой двигателем внутреннего сгорания. Эти силовые агрегаты позволяют транспортному средству часть времени работать с выключенным двигателем, а остальное время — с уровнями крутящего момента, при которых двигатель более эффективен.Гибридные силовые агрегаты также позволяют улавливать, а затем использовать энергию, которая в противном случае рассеивалась бы тормозной системой.

КРАТКОЕ ОПИСАНИЕ

Гибридная трансмиссия включает в себя планетарный ряд и вариатор. Первый планетарный элемент, например водило, жестко соединен с входным валом. Второй планетарный элемент, например солнечная шестерня, жестко соединен с первой электрической машиной. Третий планетарный элемент, например зубчатый венец, жестко соединен со второй электрической машиной и промежуточным валом.Вариатор выполнен с возможностью непрерывной регулировки передаточного числа и крутящего момента между промежуточным валом и выходным валом. Вариатор может включать в себя планетарный шариковый вариатор, такой как вариатор Милнера, имеющий входной элемент, соединенный с промежуточным валом, и выходной элемент, жестко соединенный с выходным валом. В некоторых вариантах осуществления входной элемент жестко соединен с промежуточным валом. В других вариантах осуществления входной элемент выборочно соединен с промежуточным валом посредством первой муфты.Вторая муфта может выборочно соединять промежуточный вал с выходным валом. Тормоз может выборочно удерживать второй планетарный элемент от вращения.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Фиг. 1 — принципиальная схема трансмиссии транспортного средства.

РИС. 2 представляет собой поперечный разрез первого варианта трансмиссии, подходящей для использования в трансмиссии транспортного средства, показанной на фиг. 1.

РИС. 3 — поперечный разрез вариатора, подходящего для использования в трансмиссии по фиг.2.

РИС. 4 — поперечный разрез второго варианта трансмиссии, подходящей для использования в трансмиссии транспортного средства по фиг. 1.

ПОДРОБНОЕ ОПИСАНИЕ

В соответствии с требованиями здесь раскрыты подробные варианты осуществления настоящего изобретения; однако следует понимать, что раскрытые варианты осуществления являются просто примерами изобретения, которое может быть воплощено в различных и альтернативных формах. Фигуры не обязательно в масштабе; некоторые функции могут быть увеличены или уменьшены, чтобы показать детали отдельных компонентов.Следовательно, конкретные структурные и функциональные детали, раскрытые в данном документе, не следует интерпретировать как ограничивающие, а просто как репрезентативную основу для обучения специалистов в данной области различным способам использования настоящего изобретения.

Группа вращающихся элементов жестко соединена друг с другом, если они вынуждены вращаться с одинаковой скоростью вокруг одной оси во всех рабочих условиях. Вращающиеся элементы могут быть жестко соединены, например, с помощью шлицевых соединений, сварки, запрессовки или механической обработки из обычного твердого тела.Могут возникать небольшие отклонения во вращательном смещении между неподвижно соединенными элементами, например, смещение из-за зазора или податливости вала. Напротив, два вращающихся элемента выборочно соединяются элементом переключения, когда элемент переключения вынуждает их вращаться с одинаковой скоростью вокруг одной и той же оси всякий раз, когда он полностью зацеплен, а вращающиеся элементы могут свободно различаться по скорости, по крайней мере, в некоторых других операциях. условие. Элемент переключения, который удерживает вращающийся элемент от вращения путем выборочного соединения его с корпусом, называется тормозом.Элемент переключения, который выборочно соединяет два или более вращающихся элемента друг с другом, называется муфтой. Элементы переключения могут быть активно управляемыми устройствами, такими как сцепления или тормоза с гидравлическим или электрическим приводом, или могут быть пассивными устройствами, такими как односторонние муфты или тормоза. Два вращающихся элемента соединяются, если они либо жестко соединены, либо соединены выборочно.

Некоторые взаимосвязи скорости, называемые взаимосвязями фиксированной скорости, устанавливаются независимо от состояния каких-либо элементов переключения.Другие соотношения скоростей, называемые выборочными соотношениями скорости, устанавливаются только тогда, когда полностью задействованы определенные элементы переключения. Скорость элемента положительная, когда вал вращается в одном направлении, отрицательная, когда вал вращается в противоположном направлении, и нулевая, когда вал неподвижен. Между первым валом и вторым валом существует пропорциональное соотношение скоростей, когда отношение их скоростей ограничивается заранее определенным значением. Соотношение пропорциональной скорости между первым валом и вторым валом является соотношением понижающей передачи, если отношение скорости второго вала к скорости первого вала составляет от нуля до единицы.Точно так же соотношение пропорциональной скорости между первым валом и вторым валом является отношением повышенной передачи, если отношение скорости второго вала к скорости первого вала больше единицы. Между упорядоченным списком валов существует линейное соотношение скоростей, когда i) первый и последний валы в упорядоченном списке ограничены максимальной скоростью, ii) каждая скорость остальных валов ограничена как средневзвешенное значение скорости первого и последнего валов, и iii) когда скорости валов различаются, они должны быть в указанном порядке, увеличиваясь или уменьшаясь.

РИС. 1 схематично изображена трансмиссия с приводом на задние колеса. Электроэнергия обеспечивает двигатель внутреннего сгорания 10 . Трансмиссия 12 адаптирует скорость и крутящий момент, создаваемые двигателем 10 , в соответствии с текущими условиями автомобиля и передает мощность на ведущий вал 14 . В частности, при низких скоростях транспортного средства и / или высоких требованиях к мощности трансмиссия 12, позволяет двигателю работать на более высокой скорости, чем приводной вал 14 , и умножает крутящий момент, создаваемый двигателем.При высоких скоростях транспортного средства и низкой потребляемой мощности трансмиссия 12 устанавливает такое передаточное отношение повышающей передачи, при котором ведущий вал 14 вращается быстрее, чем двигатель 10 . Дифференциал 16 передает мощность от карданного вала 14 на левый и правый полуоси 18 и 20 . Левый и правый полуоси 18 и 20 передают мощность на левое и правое задние колеса 22 и 24 соответственно.Дифференциал 16 снижает скорость за счет фиксированного передаточного числа главной передачи и компенсирует небольшую разницу в скорости между задними колесами 22 и 24 . В трансмиссии с задним приводом передние колеса 26 и 28 не имеют привода. В трансмиссии с полным приводом раздаточная коробка, передний карданный вал, передний дифференциал и передние полуоси отвлекают мощность от задних колес на передние колеса.

Двигатель 10 и трансмиссия 12 реагирует на управляющие сигналы от контроллера 30 .Контроллер может быть одним микропроцессором или множеством взаимодействующих микропроцессоров. Контроллер 30 определяет намерение водителя на основе сигналов от селектора переключения передач 32 , педали акселератора 34 и педали тормоза 36 . Контроллер , 30, использует другие датчики, не показаны, для определения состояния транспортного средства, например скорости компонентов, температуры жидкости и т. Д.

Фиг. 2 — вид в разрезе первого варианта трансмиссии , 12, .Входной вал 40 приспособлен для соединения с коленчатым валом двигателя 10 . Выходной вал 42 приспособлен для соединения с приводным валом 14 . Гибридная секция Powersplit 44 передает мощность от входного вала 40 на промежуточный вал 46 . Вариатор 48 передает мощность между промежуточным валом 46 и выходным валом 42 .

Гибридная секция Powersplit 44 включает планетарный ряд с водилом 50 , солнечной шестерней 52 и коронной шестерней 54 .Набор планетарных шестерен , 56, поддерживается для вращения относительно водила 50 , при этом каждая планетарная шестерня входит в зацепление с солнечной шестерней 52 и коронной шестерней 54 . Держатель 50 жестко соединен с входным валом 40 . Солнечная шестерня 52 жестко соединена с ротором 58 первой электрической машины. Статор 60 первой электрической машины закреплен на картере трансмиссии 62 . Кольцевая шестерня , 54, жестко соединена с промежуточным валом , 46, , а также с ротором 64 второй электрической машины.Статор 66 второй электрической машины закреплен на картере трансмиссии 62 . Планетарный редуктор устанавливает фиксированное линейное соотношение скоростей между ротором , 58, первой электрической машины, входным валом , 40, и промежуточным валом , 46, . Первая электрическая машина может называться генератором, а вторая электрическая машина может называться тяговым двигателем, хотя обе являются реверсивными электрическими машинами, способными поочередно преобразовывать электрическую энергию в механическую энергию и преобразовывать механическую энергию в электрическую.Например, первая и вторая электрические машины могут быть синхронными двигателями с постоянными магнитами.

РИС. 3 — поперечный разрез вариатора 48 . Вариатор — это механическое устройство, которое передает механическую мощность при любом передаточном числе в пределах заранее определенного диапазона передаточных чисел. Вариаторы сконфигурированы для непрерывной регулировки передаточного числа скоростей и передаточного числа крутящего момента, что означает, что эти передаточные числа могут изменяться постепенно и синхронно, в отличие от изменения ступенчато посредством событий переключения. При изменении передаточного числа и крутящего момента продукт остается практически постоянным, с учетом небольшой изменчивости паразитных потерь в зависимости от передаточных чисел.

Вариатор 48 — это разновидность планетарного шарикового вариатора, известного как вариатор Милнера. Хотя для этого применения могут быть подходящими другие типы вариатора, тип Милнера особенно подходит, потому что выход находится на той же оси, что и вход, и вариатор создает передаточное число понижающей передачи. Carrier 70 поддерживает набор планетарных шаров 72 . Каждый шарик контактирует с передним и задним солнечными роликами 74 и 76 , а также контактирует с передним и задним кольцевыми роликами 78 и 80 .Осевые силы между солнечными роликами 74 и 76 , а также между кольцевыми роликами 78 и 80 создают нормальную силу, так что крутящий момент может передаваться через фрикционный контакт. Рычаг регулировки передаточного отношения , 82, , регулирует относительное осевое положение кольцевых роликов , 78, и , 80, , чтобы изменять точку контакта и, следовательно, эффективный радиус планетарного шара 72 . В трансмиссии 12 солнечные ролики 74 и 76 являются входом вариатора, водило 70 является выходом вариатора, а кольцевые ролики 78 и 80 удерживаются неподвижно относительно картера коробки передач 62 .(Во время изменения передаточного числа между солнечными роликами 74 и 76 и между кольцевыми роликами 78 и 80 может иметь место относительное вращение.) В этой конфигурации передаточное число может принимать любое значение от примерно 1,5 до примерно 6.0. Устройство и работа вариаторов Милнера более подробно описаны в патентах США No. №№ 6 461 268; 7,125,359; 7,608,006; и 8,740,743.

Общее передаточное число трансмиссии 12 равно произведению передаточного числа секции делителя мощности 44 и передаточного числа вариатора 48 .Контроллер 30 регулирует передаточное число как секции деления мощности , 44, , так и вариатора 48 для достижения общего передаточного числа наиболее эффективным способом. Во время работы с положительной мощностью (в отличие от движения по инерции или торможения) трансмиссия может работать с использованием только электрической энергии, комбинации электрической энергии и мощности двигателя, только мощности двигателя или избытка мощности двигателя, так что электрическая энергия сохраняется для потом. Контроллер , 30, определяет, какой из этих режимов использовать в данный момент времени, исходя из потребляемой водителем мощности, скорости автомобиля и уровня заряда аккумулятора.

При работе только с электрической энергией двигатель может быть остановлен, и вторая электрическая машина обеспечивает всю мощность. Передаточное число вариатора 48 устанавливается в первую очередь на основе характеристик второго двигателя. На низких оборотах ротора электрическая машина может быть ограничена максимальным крутящим моментом. В этом режиме низкой скорости мощность электрической машины пропорциональна скорости вращения ротора. При более высоких оборотах ротора электрическая машина может быть ограничена максимальной номинальной мощностью.Электрическая машина также может иметь максимальную скорость. При низкой скорости транспортного средства более низкое передаточное число вариатора понижающей передачи позволяет второй электрической машине работать в режиме ограниченной мощности в рабочей точке с высоким КПД. Фактически, эта возможность позволяет использовать электрическую машину с более низким номинальным крутящим моментом, чем в противном случае потребовалось бы для применения. На более высоких скоростях автомобиля меньшее передаточное отношение понижающей передачи вариатора ограничивает скорости обеих электрических машин.

При работе с мощностью двигателя эффективность секции деления мощности оптимизируется за счет работы с таким передаточным числом, при котором солнечная шестерня почти неподвижна.При таком передаточном числе скоростей с разделением мощности очень небольшая мощность передается по электрическому пути от одной электрической машины к другой. Следовательно, передаточное число вариатора устанавливается таким образом, чтобы секция деления мощности могла работать около этой точки с учетом ограничений скорости компонентов.

Во время работы на отрицательной мощности (торможение) контроллер управляет трансмиссией 12 для оптимизации доли мощности, которая может быть получена как электрическая энергия. На более высоких скоростях автомобиля умеренное торможение может превысить максимальную номинальную мощность второй электрической машины и / или аккумулятора.В такие моменты передаточное число вариатора устанавливается таким образом, чтобы оба двигателя оставались в своих соответствующих пределах скорости. Любая потребность в торможении, превышающая этот предел, обрабатывается фрикционными тормозами автомобиля. По мере того, как скорость транспортного средства уменьшается, передаточное число вариатора регулируется до более низкого передаточного числа, чтобы удерживать ротор второй электрической машины в режиме ограниченной мощности. Таким образом, способность захватывать энергию торможения увеличивается по сравнению с трансмиссией с разделением мощности. Поскольку вариатор 48 изменяет передаточное число без прерывания потока мощности, во время изменения передаточного числа нет потери захвата потенциальной энергии.Кроме того, поскольку соотношение изменяется плавно, в отличие от изменения дискретными шагами, нет необходимости ограничивать захват энергии, чтобы ограничить неудовлетворенность пассажиров ощущением переключения передач.

РИС. 4 — вид в разрезе второго варианта трансмиссии , 12, . В этом варианте осуществления промежуточный вал , 46, выборочно соединен с входом вариатора посредством муфты , 90, и выборочно соединен с выходом вариатора посредством муфты , 92, . Тормоз 94 выборочно удерживает солнечную шестерню 52 от вращения.Благодаря стратегическому включению этих переключающих элементов второй вариант осуществления может работать более эффективно, чем первый вариант осуществления, в некоторых условиях.

Во время работы на низкой скорости или при вероятных частых изменениях скорости автомобиля сцепление 90 включено, а сцепление 92 выключено. В этом режиме трансмиссия может работать так же, как в первом варианте осуществления, как описано выше. Как упомянуто выше, когда используется мощность двигателя, выгодно установить передаточное число вариатора так, чтобы скорость солнечной шестерни 52 была близка к нулю.В таких обстоятельствах участок деления мощности можно сделать еще более эффективным, если задействовать тормоз 94 для удержания солнечной шестерни 52 в неподвижном состоянии. Это экономит электроэнергию, которая в противном случае потребовалась бы при использовании первой электрической машины для удержания солнечной шестерни 52 в неподвижном состоянии.

Во время движения по шоссе сцепление 92 включено, а сцепление 90 выключено. В этом режиме работы вариатор 48 отключен, что устраняет большую часть его паразитных потерь.Вся регулировка передаточного числа осуществляется секцией PowerSplit 44 . Если торможение происходит, когда трансмиссия находится в этом режиме, контроллер может освободить муфту , 92, и включить муфту , 90, , чтобы перейти в другой рабочий режим. Во время этой смены может потребоваться ограничить рекуперативное торможение, чтобы избежать дискомфорта пассажира.
