Как эксплуатировать вариатор – Как ездить, чтобы не убить вариатор

Можно ли включать нейтраль на вариаторе при накате

CVT как и стандартные автоматы настроены на езду в положении D. Вы сели за руль, перевели селектор в Драйв и поехали, не нужно щелкать на нейтраль.

Как управлять вариатором в пробке

Не нужно при каждой остановке включать положение N. Если вы знаете, что стоять вам еще долго, просто переведите селектор в положение P.

Прогревать коробку или нет

Вариатор как и любой узел с трущимися деталями требует прогрева. Прогревать коробку нужно. Также рекомендуется двигаться на малых оборотах двигателя первые несколько километров для оптимального прогрева двигателя и коробки передач.

Аварийный режим и CVT

Если у вас загорелась лампочка аварийного режима АКПП первое что нужно сделать это остановиться и попробовать завести автомобиль снова. Если лампа не гаснет нужна срочная диагностика коробки. Не нужно с этим затягивать.

Правильное обслуживание

Следить за уровнем и состоянием жидкости в вариаторе обязательная процедура. По регламенту замена жидкости в коробке должна осуществляться каждые 60 тыс. км.

Контролировать чистоту радиатора охлаждения коробки, находиться он за бампером. Регулярно продувать или промывать. Перегрев ни кому на пользу еще не пошел. Надеюсь, из нашего рукводства вы подчерпнули, что то новое для себя. Основные неисправности вариатора доступны для просмотра здесь

variator-cvt.ru

как ездить на вариаторе правильно

Автоматическая коробка передач в последнее время получила широкое распространение не только в США, но и по всему миру. При этом отсутствие педали сцепления еще не означает, что все автоматы одинаковые. Автоматические трансмиссии на автомобилях можно условно разделить на три большие группы:

Примечательно то, что не каждый владелец способен отличить вариатор от АКПП или даже РКПП. Однако во время эксплуатации нужно отдельно учитывать, какой именно типа автомата стоит на машине.

Другими словами, нужно знать, как обслуживать и как ездить правильно на вариаторе, автомате или роботе, чтобы коробка работала долго и безотказно. В этой статье отдельно поговорим о вариаторах.

Читайте в этой статье

Коробка вариатор: как правильно ездить

Итак, вариатор CVT является бесступенчатой автоматической трансмиссией, что сильно отличает данный тип коробок передач от аналогов благодаря уникальной конструкции. Переключение передач на авто с вариатором происходит плавно, без толчков, задержек, пробуксовок и т.д.

Машина с такой КПП разгоняется легко, ускорение происходит без малейших рывков, которые в той или иной степени можно ощутить на других типах автоматов, включая даже новейшие преселективные РКПП с двумя сцеплениями.

Казалось бы, с учетом всех плюсов вариатор можно считать более комфортной заменой для классического автомата, однако это не так. Дело в том, что многие водители отмечают заметно меньший ресурс CVT по сравнению с АКПП, низкую ремонтопригодность вариаторов, высокую стоимость обслуживания и целый ряд ограничений во время эксплуатации. Давайте разбираться.

• На первый взгляд, эксплуатация вариатора не отличается от АКПП. Доступные режимы одинаковые, P – парковка, D – движение вперед,  N – нейтральная передача, R – задний ход и т.д.

Также может быть реализована функция ручного управления КПП, которая имитирует понижение и повышение передачи самим водителем (аналогично Типтроник на АКПП).  Дополнительно может присутствовать спортрежим, экономичный режим и т.д.

• Также вариатор нужно в обязательном порядке прогревать в холода. Вариаторы предельно чувствительны к смазке, при этом трансмиссионное масло при понижении температуры хуже распределяется по коробке.

Более того, прогрев вариатора CVT на месте по аналогии с АКПП (включение режимов P-R-N-D с задержкой на несколько секунд) для данного типа трансмиссии не подойдет, так как конструктивно вариатор отличается от гидромеханического автомата.

В случае с CVT  нужно прогреть ДВС и включить режим N на несколько сек., что позволит прогреть гидромуфту. Далее нужно начинать движение, сводя нагрузки на коробку к минимуму первые 3-5 км.

Если же температура понизилась до -30 и ниже, от поездок на автомобиле с вариаторной коробкой лучше отказаться. Если ехать нужно, тогда машину потребуется долго греть на холостых, затем допускается езда исключительно в щадящем режиме.

• Также вариатор «боится» пробуксовок и повышенных нагрузок. Это значит, что любой кроссовер с вариаторной коробкой никак нельзя считать внедорожником, специально подготовленным к условиям бездорожья и рассчитанным на эксплуатацию в тяжелых условиях.

Еще нужно помнить, что легковые авто и паркетники с CVT плохо приспособлены к буксировке прицепов, не рассчитаны на перевозку тяжелых грузов и т.п. По этой причине владельцам бесступенчатой коробки передач нужно избегать излишних нагрузок на КПП.

Простыми словами, использовать автомобиль с CVT для буксировки другого авто настоятельно не рекомендуется. Что касается автоприцепа, важно, чтобы вес не превышал допустимых показателей. Также могут быть и ограничения по скорости и расстоянию в случае использования прицепа.

• Кстати, если возникает необходимость отбуксировать неисправную машину с вариатором, оптимально воспользоваться услугами эвакуатора. Если же такой возможности нет, тогда нужно придерживаться правил, указанных в мануале касательно буксировки вариатора.

В ряде случаев машину с вариатором, как и с АКПП, буксируют на небольшие расстояния с заведенным двигателем. Если же ДВС не заводится, тогда следует отказаться от попыток отбуксировать машину без вывешивания ведущих колес.

Обслуживание вариатора

Если говорить об обслуживании, в вариаторе следует постоянно проверять масло, его уровень и состояние. При этом для бесступенчатой трансмиссии  вопрос масла предельно важен, трансмиссионная жидкость меняется чаще, чем в АКПП, заливать нужно только рекомендуемые по свойствам и допускам продукты.

Масло для CVT особое, так как должно обеспечивать смазку взаимодействующих поверхностей, при этом предотвращать проскальзывание. Менять масло в коробке вариатор  по мануалу зачастую нужно один раз в 60 тыс. км., однако на практике желательно проводить данную процедуру каждые 30-35 тыс. км пробега, причем замена каждые 30 тыс. считается оптимальной.

Например, выход из строя датчика скорости приводит к тому, что ЭБУ коробкой переводит коробку в аварийный режим. Езда в таком режиме может привести к повреждениям ремня вариатора, проблемам с конусами вариатора и т.д.

Становится понятно, что любые отклонения от нормы и сбои в работе вариатора являются поводом для немедленного прекращения эксплуатации авто и доставки автомобиля на СТО для проведения диагностики CVT.

Подведем итоги

Как видно, коробка вариатор способна обеспечить максимальный комфорт при езде, а также является более экономичной в плане расхода топлива по сравнению с  классическими АКПП. Однако следует учитывать, что данный тип трансмиссии не рассчитан на высокие нагрузки и тяжелые условия. Параллельно не допускаются перегревы трансмиссии.

Простыми словами, коробка CVT больше подойдет для эксплуатации в черте города по хорошим дорогам, причем таким водителям, которым ближе спокойный и размеренный стиль езды, без резких стартов, пробуксовок, постоянных обгонов и т.д.

Также коробку вариатор нужно чаще обслуживать, постоянно проверяя уровень и состояние трансмиссионного масла, прогревать КПП в начале движения, избегая повышения нагрузок. При соблюдении указанных условий ресурс вариатора может оказаться аналогичным тому, который определил сам производитель коробки передач, то есть КПП CVT отработает без поломок весь заявленный срок службы.

Читайте также

•

  Аварийный режим АКПП: что нужно знать

  Что такое аварийный режим АКПП. Почему коробка автомат переходит в аварийный режим: причины, по которым автомат «встает» в режим аварии, диагностика.

krutimotor.ru

особенности эксплуатации и вождения автомобиля, правила, рекомендации и советы с видео

Бесступечнатые вариаторные КПП обеспечивают плавное переключение скоростей и не имеют фиксированных первой, второй или пятой передач. С принципами езды на автомобилях с CVT водители познакомились относительно недавно. Поэтому следует узнать, как правильно ездить на вариаторе и каких ошибок нельзя допускать при эксплуатации коробки передач.

Содержание

Открытьполное содержание

[ Скрыть]

Режимы вариатора

Сначала разберем основные режимы работы вариаторной коробки автомат.

Движение вперед

На вариаторной трансмиссии движение вперед обозначается символом D. Этот режим считается основным в работе коробки передач, для его активации селектор переводится в положение D. Вариаторная трансмиссия во время езды автоматически изменяет передаточное число, основываясь на оборотах силового агрегата. Управляющий модуль коробки передач будет производить мониторинг работы агрегата и мотора машины для обеспечения максимальной эффективности работы устройств.

Движение задним ходом

Для активации этого режима селектор коробки передач переводится в положение R. Конструктивные особенности трансмиссионного агрегата: в КПП отсутствует задний ход ведомого вала, который передает вращение на колеса автомобиля. Поэтому агрегат оборудуется дополнительными узлами и механизмами, которые включаются в работу при активации режима R. Чтобы не допустить появления неисправностей, рычаг коробки передач допускается переводить в этом положение после того, как машина полностью остановится. В зависимости от типа авто, для переключения селектора в режим R необходимо дополнительно нажать на специальную кнопку. Сделать это можно только после полной остановки транспортного средства.

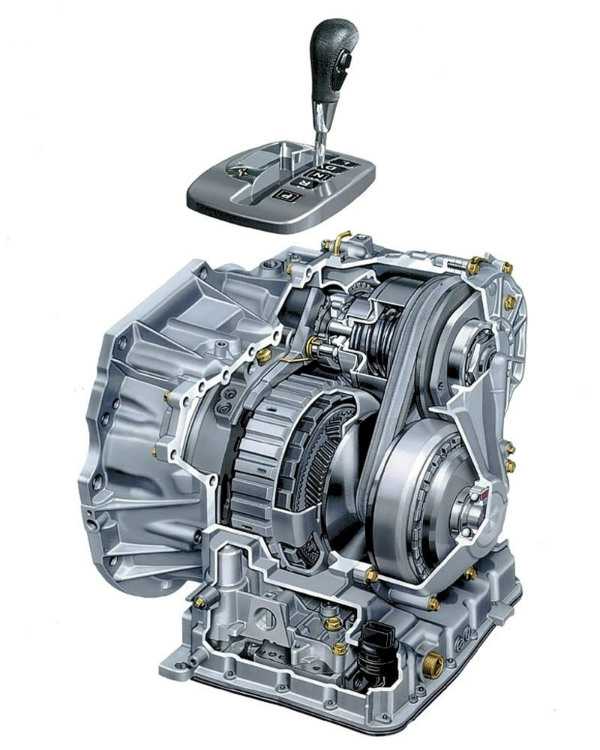

Вариаторная коробка передач

«Нейтралка»

Нейтральная передача обозначается буквой N. Если включить селектор коробки в этом положении, то двигатель автоматически отключается от КПП. Использование нейтральной скорости допускается при езде в условиях пробок и длительном простое автомобиля. Также режим нейтральной передачи применяется для запуска автомобильного двигателя, но включать нейтраль при кратковременной остановке нельзя.

Парковка

Режим паркинга на вариаторных КПП обозначается буквой P. Когда водитель переводит селектор в это положение, специальный штифт блокирует ведомый вал трансмиссии. Это позволяет предотвратить вероятность самопроизвольной езды машины. Использование режима парковки допускается при полной остановке машины, когда авто ставится на стоянку. В большинстве авто для активации положения паркинга надо нажать на педаль тормоза и поднять ручник. Это своеобразная защита. Чтобы отключить этот режим, надо выполнить аналогичные действия в обратной последовательности.

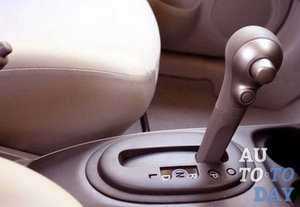

Ручное управление

Для ручного переключения скоростей используется специальная выемка на корпусе коробки в салоне с символами «+» и «-». Как таковых передач в вариаторной трансмиссии не имеется, поэтому для удобства используется ручной режим. Вариаторная коробка передач самостоятельно изменяет передаточное число, что имитирует работу ступенчатой трансмиссии. Водитель может менять крутящий момент двигателя во время движения, переключая режимы, но по факту это только условное переключение скоростей.

Добиться полного соответствия функционирования вариаторной трансмиссии и механической коробки не получится, поскольку управляющий модуль следит за оборотами силового агрегата. Когда нужно, он самостоятельно меняет передаточное число. Это делается для предотвращения воздействия повышенных нагрузок на агрегат.

Схема изменения положения роликов при увеличении и уменьшении оборотов

Дополнительные режимы

Вариаторные коробки передач в большинстве современных автомобилей имеют дополнительные режимы работы трансмиссии:

1. Спортивный режим (S). При его активации обеспечивается большая маневренность транспортного средства и более стремительный пуск, когда водитель жмет на газ. Такое положение актуально использовать при эксплуатации авто в интенсивном режиме работы. Но проблема в том, что вариаторные агрегаты изменяют передаточное число значительно медленнее. Благодаря этому обеспечивается хорошая тяга при повышении количества оборотов ДВС.
2. Экономный режим (E). Такое положение — противоположность спортивному режиму. Управляющий модуль после активации настраивает коробку передач таким образом, что силовой агрегат начинает максимально взаимодействовать с КПП. Это обеспечивает минимальное потребление горючего машиной. Разумеется, по сравнению с механикой, вариаторные КПП работают менее экономично.
3. Сложные условия использования (L). Если водитель включает рычаг КПП в это положение, то коробка обеспечивает наибольшее передаточное число, что способствует увеличению мощности ДВС. Использование этого режима актуально при езде по бездорожью, буксировке прицепа и т. д.

Уход и эксплуатация

Какие правила езды надо учитывать, чтобы правильно эксплуатировать вариаторную КПП, мы расскажем ниже. Для начинающих водителей секреты правильной эксплуатации указываются в сервисной книжке. Рекомендуем ознакомиться с техническим мануалом к машине, чтобы не допустить ошибок при использовании.

Трансмиссионное масло

Всегда следите за объемом смазки, а также за ее состоянием в коробке передач. Следите за уровнем смазки, потому что важно его соответствие норме. Если объем расходного материала будет недостаточным, масло не сможет эффективно смазать трущиеся детали и компоненты коробки передач CVT. В результате это приведет к их быстрому износу и выходу из строя.

Вариаторные трансмиссии чувствительны к использованию некачественного масла. Заливайте в агрегат продукты от проверенных изготовителей, а перед заменой жидкости обязательно прочитайте сервисную книжку по эксплуатации. В ней указаны все советы по выбору стандартов и спецификаций, которым должен соответствовать расходный материал, конечно, если его замена предусмотрена производителем машины. В случае когда эти требования не соблюдаются, в будущем такая эксплуатация приведет к дорогостоящему ремонту.

Если в инструкции не указываются рекомендации по выбору смазки, свяжитесь с дилерским представительством. Менять смазку надо только на специализированных станциях. Конструктивные особенности и характеристики вариаторов таковы, что самостоятельно поменять расходный материал очень сложно.

Канал AnTiNooB Stream / Live опубликовал урок, в котором подробно описываются все нюансы эксплуатации вариаторной КПП.

Резкие нагрузки

Вариаторные трансмиссии не терпят высоких нагрузок. Сильные нагрузки на коробку передач приведет к появлению неисправностей в работе КПП. В случае когда вам надо быстро разогнаться, особенно зимой, рекомендуем сначала прогреть КПП до рабочей температуры. Если прогрелся двигатель, еще не значит, что прогрелось масло в коробке передач. ДВС и КПП используют одну систему охлаждения, но поскольку коробка находится дальше от мотора, для ее нагрева требуется больше времени. Из-за того, что смазочный материал холодный, он не может пройти по всем каналам системы и смазать все трущиеся механизмы. В течение определенного времени, пока КПП не прогреется, эти детали будут функционировать без смазки.

Как начать движение?

Когда машина какое-то время стоит на стоянке, смазочный материал стекает в поддон картера трансмиссии. В холодное время года вязкость расходного вещества становится более высокой, поэтому когда вы запускаете двигатель в мороз, не надо сразу начинать движение. Подождите какое-то время (не менее трех минут), чтобы жидкость прошла по всем каналам. Некоторые производители для более быстрого прогрева смазки рекомендуют включить по очереди все режимы работы коробки передач, задержавшись на каждом из них на несколько секунд. Мы советуем делать так только в том случае, если эти рекомендации указаны в сервисном мануале.

Особенности при маневрировании и прохождении поворотов

При вождении машины с CVT учитывайте, то такие коробки передач чувствительно реагируют на увеличение оборотов силового агрегата. Поначалу водитель повышает их количество нажатием на педаль газа. Затем, в соответствии с выбранным режимом, трансмиссия будет автоматически подбирать обороты для оптимальной работы. Но на подбор потребуется определенное время. Если вы совершаете маневр во время езды, то учитывайте этот фактор в первую очередь. Сначала увеличьте обороты мотора, а затем выполняйте маневр. Это касается и вхождения в поворот: водителю надо жать на газ в момент, когда только начинает поворачиваться руль.

Из ролика, опубликованного пользователем AlexKolmak, вы сможете узнать об устройстве вариаторной коробки передач.

Транспортировка и буксирование

Буксировка на машине с вариаторной коробкой, как и пробуксовка, не допускаются. В противном случае эти действия приведут к быстрому износу трансмиссии или она полностью выйдет из строя. Если производитель авто допускает буксировку, то обязательно уточните этот момент, изучив правила эксплуатации. Но мы не рекомендуем этого делать, поскольку на практике происходят случаи, когда транспортировка других машин приводит к поломке трансмиссии, особенно если речь идет об агрегатах с большим пробегом. Лучше вызвать эвакуатор и заплатить больше, чем потом переплачивать за ремонт. Если неисправен мотор, буксировка допускается только в том случае, когда будут отсоединены полуоси от ведущих колес.

Нельзя использовать машину с вариатором в качестве тянущего автомобиля. Допускается взять на буксир только один прицеп, вес которого не превышает допустимые нормы. Более точная информация касательно грузоподъемности и расстояния, на которое можно буксировать прицеп, указывается в сервисной книжке к машине.

Бездорожье

Вариаторные коробки передач в целом не приспособлены для регулярной эксплуатации в условиях бездорожья. Даже если вы владелец кроссовера или внедорожника, надо учитывать этот факт. Такие машины считаются паркетниками. Вы можете легко повредить трансмиссию, попав на выступ или ухаб. Если произойдет механическое повреждение агрегата, последствия могут быть серьезными: начиная от утечки смазки и заканчивая поломкой составляющих элементов. В обоих случаях автовладельцу предстоит непростой и дорогостоящий ремонт. Управлять машиной с CVT при езде по бездорожью надо аккуратно.

Не допускается и пробуксовка, поскольку она приводит к быстрому износу КПП. Если вы застряли в грязи или в сугробе, то не надо попытаться покинуть препятствие самостоятельно. Если вы будете часто переключаться между режимами D и R, это приведет к быстрому износу шлицевых соединений. Из строя могут выйти шестеренки.

Принцип работы вариаторной трансмиссии показан на ролике, опубликованном Сергеем Ивановым.

Функционирование датчиков

Работа датчиков определяет правильность функционирования вариаторной КПП в целом. Чтобы машина могла работать экономно, все контроллеры должны быть исправны. К неполадкам в работе вариаторной трансмиссии может привести поломка датчика скорости. Если этот элемент ломается, управляющий модуль переводит КПП в аварийное положение, что приводит к экстренному торможению двигателя. Такая проблема приведет к деформации ремешка КПП, иногда этот элемент разрывается, что часто происходит при езде на повышенной передаче. Надо следить за рабочим состоянием контроллера уровня масла в коробке передач, датчика давления и других деталей.

Плюсы и минусы CVT

Достоинства вариаторных коробок передач:

1. Такие трансмиссии обычно работают без рывков и толчков. Они позволяют быстрее разогнать автомобиль благодаря упрощенному управлению.
2. Машина с вариатором вряд ли заглохнет на светофоре или в пробке, поскольку такие авто плавно трогаются с места.
3. Экономичность топлива по сравнению с классическими коробками-автомат.
4. Вариаторные коробки передач сравнительно экологичные агрегаты. Такие системы не выпускают в окружающую среду столько ядовитых веществ, сколько традиционные АКПП и МКПП.

Недостатки:

1. Чувствительность коробки передач к неправильной эксплуатации. При езде на высоких оборотах возможен выход из строя составных элементов коробки.
2. Необходимость периодической обработки клиновидного ремня специальным средством. Найти такую жидкость в мегаполисе не проблема, а вот в небольших городах и поселках поиск может вызвать сложности.

Выводы

Подытожим:

1. Вариаторы не терпят больших нагрузок. Поэтому «лихачить» на машинах с такими КПП не допускается. Иначе это приведет к поломке агрегата.
2. Лучше всего использовать машину в условиях города, а не по бездорожью. Так вы сможете оценить все преимущества бесступенчатой коробки передач.
3. Не начинайте движение, пока трансмиссия не прогреется и смазка не станет менее вязкой.
4. Всегда следите за уровнем смазочного материала в коробке передач и за рабочим состоянием датчиков.

Видео «Как правильно разобрать вариаторную коробку передач?»

На примере автомобиля Ауди канал «Скорая помощь вашему агрегату» в своем ролике предлагает ознакомиться с процессом разбора агрегата своими руками.

autodvig.com

правильная эксплуатация, прогрев, слабости, ресурс

Японские CVT коробки передач компании Ниссан требуют правильной эксплуатации для нормального и продолжительного функционирования. Необходимо своевременно обслуживать, а также придерживаться правильных режимов работы. Рассмотрим, как правильно пользоваться вариатором Ниссан, а также обозначим возможные проблемы.

Вариатор Jatco JF15

Самое важное для вариатора — хорошее масло

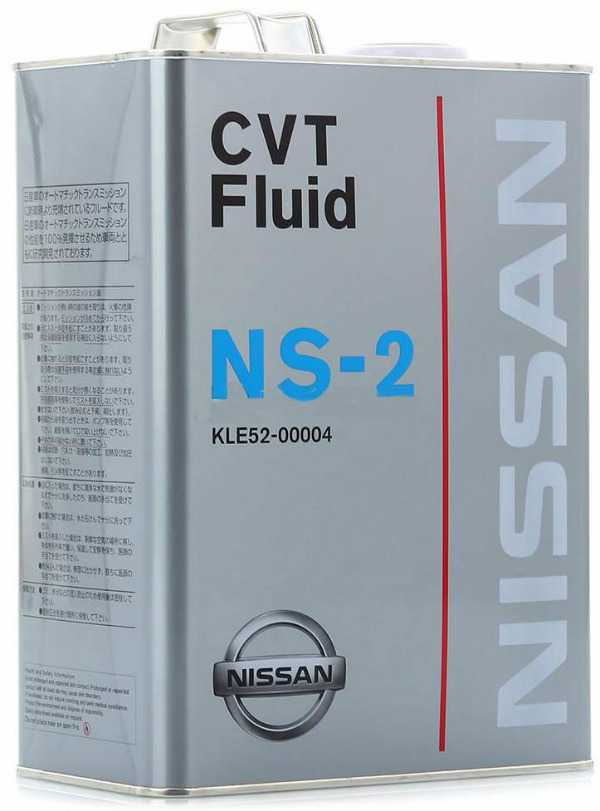

Масло для вариатора Ниссан, есть еще NS-3 и NS-1

Главные неисправности вариатора Ниссан проявляются из-за слабого контроля за уровнем и качеством масла в коробке передач. Правильне масло и его своевременная замена увеличат период беспроблемного использования CVT. Масло обладает свойствами, которые обеспечивают смазку и предотвращает проскальзывание трущихся элементов.

При замене масла лучше использовать оригинальные смазочные материалы, которые допускаются заводом изготовителем вариатора Ниссан конкретной модификации. Менять масло требуется каждые шестьдесят тысяч километров пробега.

Как продлить жизнь вариатору Ниссан?

В этом разделе разберемся, как ездить на вариаторе Ниссан для предотвращения развития проблем и увеличения ресурса.

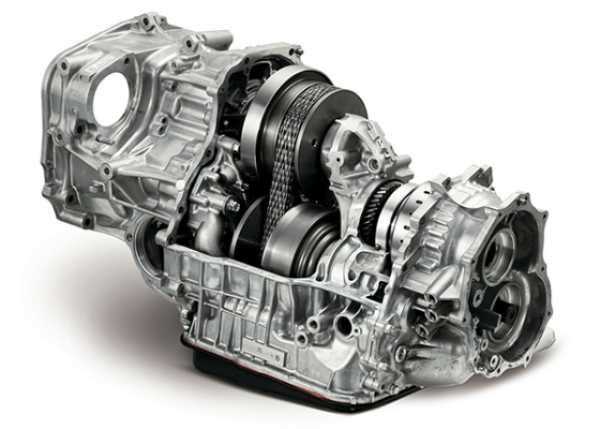

Вариатор Ниссан

CVT Ниссан проблемно переносят резко увеличивающиеся нагрузки. Они приводят к выходу устройства из строя, поэтому избегайте такие режимы работы. Также вариаторные коробки Ниссан прихотливы к качеству дорожного полотна. Эксплуатировать их в условиях бездорожья крайне опасно. Причиной поломки может стать обыкновенная выбоина или яма на дороге.

Буксировка не желательна

Следует отказаться от буксировки, при проблемах с самостоятельным движением машины. В противном случае может потребоваться дорогой ремонт бесступенчатой коробки. Буксировка не желательна, но возможна в следующих случаях:

• Автомобиль тянется с включенным мотором. Этот фактор обеспечивает подачу смазки на детали вариатора;
• С предварительным демонтажем полуосей от ведущих колес. Указанная методика требует наличия соответствующих навыков, в противном случае могут возникнуть более серьезные проблемы.

Буксировка указанными способами небезопасна для CVT Ниссан с большим пробегом. Надо иметь в виду, что стоимость услуг эвакуатора гораздо дешевле, чем капитального ремонта коробки передач.

Буксировать прицеп на вариаторе не желательно

Не стоит также использовать автомобиль в качестве тягача и буксовать в случае просадки в грязи или снегу. Пробуксовка может привести к износу шлицевых соединений вариатора из-за постоянного перемещения селектора между позициями R и D. Тянуть можно только прицепы с допустимой массой, которая указана в заводских инструкциях.

Не очевидные, но важные датчики

Правильная работа CVT обеспечивается комплексом датчиков. Главными из которых являются датчики уровня и давления масла. Проблемы вариатора часто связаны с выходом из строя датчика скорости. Это сопровождается автоматическим переводом ремня трансмиссии в среднее аварийное положение, что приводит к экстренному торможению силового агрегата. Указанная процедура осуществляется электронным блоком управления. В результате торможения, в особенности при поломке датчика скорости на больших скоростях, велика вероятность деформации и даже разрыва ремня.

Датчик скорости Ниссан

Всем автолюбителям, приобретающим машину Ниссан с пробегом и CVT, рекомендуется осуществить замену датчика скорости. При этом лучше купить оригинальную запчасть.

Греть или не греть вариатор?

Для того, чтобы разобраться в вопросе прогрева CVT Ниссан, надо понимать, что происходит с агрегатом при отрицательных температурах. Указанный узел состоит из комплекса металлических деталей, резиновых, пластиковых сальников и прокладок, а также смазочного материала.

Если температура опустилась ниже 0, вариатор необходимо греть

При значительном снижении температуры смазочный материал будет более густым. Как итог, произойдет снижение эффективности смазки при запуске вариатора, что будет сопровождаться повышением нагрузки на все механизмы устройства. Также происходит сжимание металла, пластика и резины во всём агрегате. При температуре менее пятнадцати градусов ниже нуля, отмечается работа CVT Ниссан с толчками до момента полного прогревания.

Можно сделать вывод, что проблемы с вариатором Ниссан без предварительного прогрева зимой неизбежны. Правильная эксплуатация CVT подразумевает запрет эксплуатации CVT без применения предпускового обогревателя при температуре ниже минус тридцати пяти градусов.

Правильный прогрев вариатора Ниссан

В предыдущем пункте стало понятно, что прогревать CVT необходимо. Теперь разберемся, как прогревать вариатор Ниссан зимой правильно. Ни в коем случае нельзя использовать методики по аналогии с автоматической коробкой передач, это будет сопровождаться с проявлением новых проблем. Доступны несколько правильных вариантов по прогреву вариатора Ниссан. Далее рассмотрим каждый в отдельности.

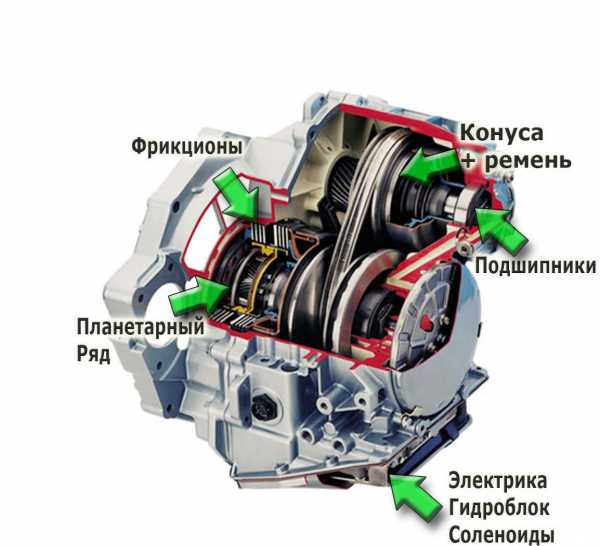

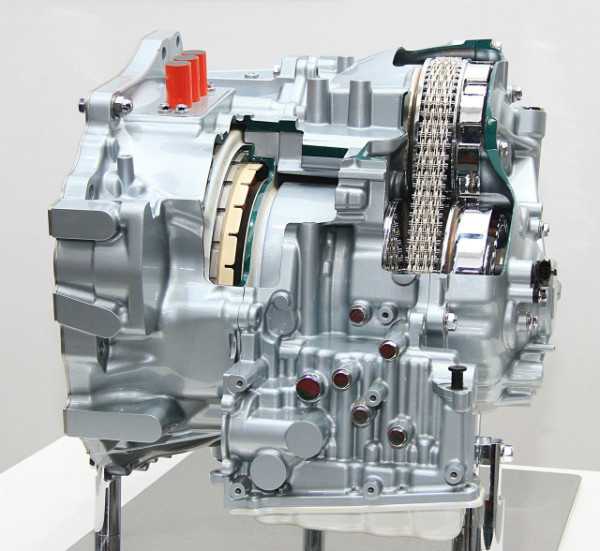

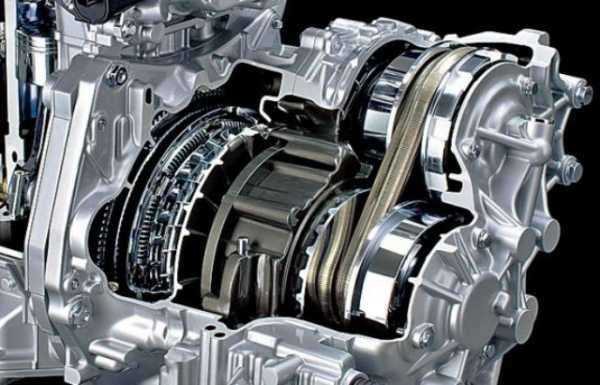

Конструкция вариатора

Первый вариант – это прогрев в движении. Он предполагает старт автомобиля сразу после запуска. При этом необходимо ограничить обороты двигателя, а также избегать резких ускорений и торможений. После разогрева можно эксплуатировать вариатор Ниссан в стандартном режиме.

Второй вариант предполагает прогрев CVT на стоянке. В этом случае понадобится запустить силовой агрегат и ожидать от пяти до двадцати минут, в зависимости от температуры окружающей среды. Ждать следует до набора двигателем рабочей температуры. Дело в том, что вариатор Ниссан обогревается непосредственно от работающего мотора до момента начала движения автомобиля. Указанный способ будет удобен владельцам машин с установленным автозапуском, так как не возникает проблем с затратой дополнительного времени.

Если температура регулярно опускается ниже -10, лучше установить предпусковой обогреватель

Третий способ считается самым рациональным и правильным среди экспертов. Правильным подходом является комплексное прогревание автомобиля, которое предполагает использование стояночного набора температуры и в процессе движения.

Данные прогрева вариатора в зависимости от температуры

• 0 и выше – прогревание не требуется;
• 0 – 5 – в течение 3-4 минут на движущемся автомобиле;
• 5 – 10 – порядка пяти минут как на стоянке, так и в движении;
• 10 – 15 – в пределах от 5 до 10 минут не трогаясь с места и от 10 до 15 минут после старта машины;
• 15 – 23 – разогрев мотора на стоянке на протяжении 10-15 минут с последующим набором температуры в движении в течение 15-20 минут;
• 23 – 30 – от 15 до 20 и от 20 до 30 минут соответственно на стоянке и в движении;
• 30 – 35 – эксплуатации CVT осуществляется только при наличии необходимости, с предварительным прогревом на стоянке в течение получаса и дальнейшим набором температуры после старта с места на протяжении сорока минут;
• менее 35 – эксплуатация не рекомендуется.

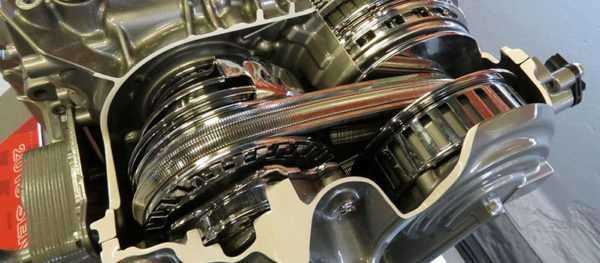

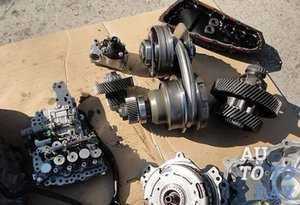

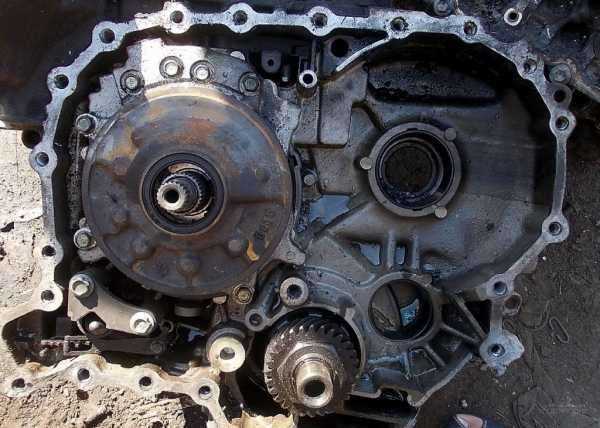

Разобранный вариатор

В Финляндии используется альтернативный способ прогрева вариатора Ниссан. Для этого агрегат оснащается электрическим подогревом, который записывается непосредственно от электросети через стандартную вилку. Набор температуры происходит в автоматическом режиме, с поддержанием рабочих параметров. Указанные модели автомобилей Ниссан отличаются характерными прорезями на бампере.

Заключение

Перед покупкой японского автомобиля с CVT трансмиссией понадобится ознакомиться с тем, как правильно ездить на вариаторе Ниссан. От этого зависит срок эксплуатации коробки передач. Требуется постоянно контролировать уровень и состояние масла, работоспособность контролирующих датчиков, а также соблюдать правильный прогрев механизма при отрицательных температурах.

autonissancar.ru

Особенности эксплуатации вариатора: на что обратить внимание

Коробка – вариатор CVT сегодня является достаточно распространенной, хотя еще лет десять назад на территории СНГ данный тип АКПП встречался относительно не часто. При этом, как показывает практика, многие автовладельцы даже не знают, что на автомобиле установлен именно вариатор, а не «классический» гидромеханический автомат.

Также часть владельцев машин с вариатором считает, что эта коробка ничем не отличается от традиционной АКПП, то есть при эксплуатации воители придерживаются тех же правил, что и при езде на обычном автомате. На самом деле, это распространенная ошибка. Более того, частично именно по данной причине вариатор CVT получил славу проблемной, дорогой и склонной к ранним поломкам трансмиссии с небольшим ресурсом.

Читайте в этой статье

Коробка вариатор: особенности эксплуатации и обслуживания

Итак, отсутствие педали сцепления в машине означает, что данный тип ТС оборудован автоматической коробкой передач. Однако, «автоматов» бывает несколько: гидромеханическая АКПП, вариатор, а также робот. Каждый из указанных типов трансмиссий похож друг на друга визуально в салоне, имеет схожие режимы (для упрощения взаимодействия), но сами коробки принципиально отличаются по своему устройству и принципу работы.

Получается, вариатор является отдельным типом КПП.  Так вот, прежде всего, данная трансмиссия бесступенчатая. Это значит, что физических ступеней (передач, скоростей) попросту нет.  В результате изменение передаточного отношения происходит плавно, мягко, без рывков и толчков, а также задержек и провалов.

Тяга на вариаторе постоянная, ровная, нет разрыва потока мощности на колеса. Двигатель с такой коробкой работает в оптимальном режиме оборотов, нет привычной «раскрутки» мотора, после которой происходит повышение передачи при разгоне. Фактически, водитель попросту  не замечает, как работает вариатор, двигатель работает тихо, не выходя на высокие обороты,  нет ощутимых переключений передач, тяга постоянная, минимум шумов от КПП и ДВС при езде.

Такая работа трансмиссии и силовой установки стала возможной благодаря тому, что в коробке есть два диска (шкива), один из которых ведущий (соединен с мотором), а другой ведомый (передает  преобразованный момент). В большинстве случаев шкивы соединены между собой ремнем (цепью вариатора). Такое устройство самое распространенное,  конструкция называется клиноременной вариатор. Еще есть и торовые вариаторы, о которых в этой статье мы говорить не будем по причине их небольшой распространенности.

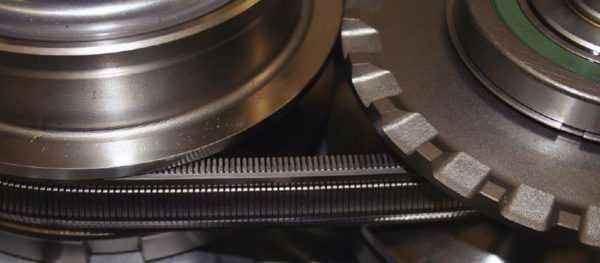

В клиноременном агрегате оба шкива под управлением электроники имеют способность постоянно изменять свой диаметр, тем самым изменяется и передаточное число. Такая особенность позволяет получить высокий КПД трансмиссии, быстро и плавно разгонять машину, при этом достигается высокая топливная экономичность, так как режим работы двигателя всегда оптимален.

• Однако важно понимать, что даже с учетом всех перечисленных выше плюсов есть и существенные минусы вариатора. Также данная конструкция требует повышенного внимания и соблюдения ряда правил в процессе эксплуатации и обслуживания.

Прежде всего, вариатор весьма требователен к уровню и качеству трансмиссионного масла. Масло для вариатора дорогое, менять его нужно чаще, чем в  обычных АКПП (каждые 30-40 тыс. км  в CVT против 60-80 в случае с АКПП).

Дело в том, что в месте контакта ремня и шкивов создаются достаточно высокие нагрузки. С одной стороны, смазка не должна мешать связи ремня с поверхностью шкива (не допускается проскальзывание ремня на шкивах), а с другой также нужна  эффективная и надежная защита от механического износа и повреждений контактирующих поверхностей.

Именно по этой причине  важно использовать только специальные масла для вариаторов CVT (смазка ATF для обычных АКПП не подойдет). Также нужно регулярно контролировать уровень и состояние масла в КПП вариатор во время эксплуатации ТС. Еще требуется следить, чтобы во время обслуживания всегда заливался рабочий объем масла (не допускается как недолив, так и перелив смазки).

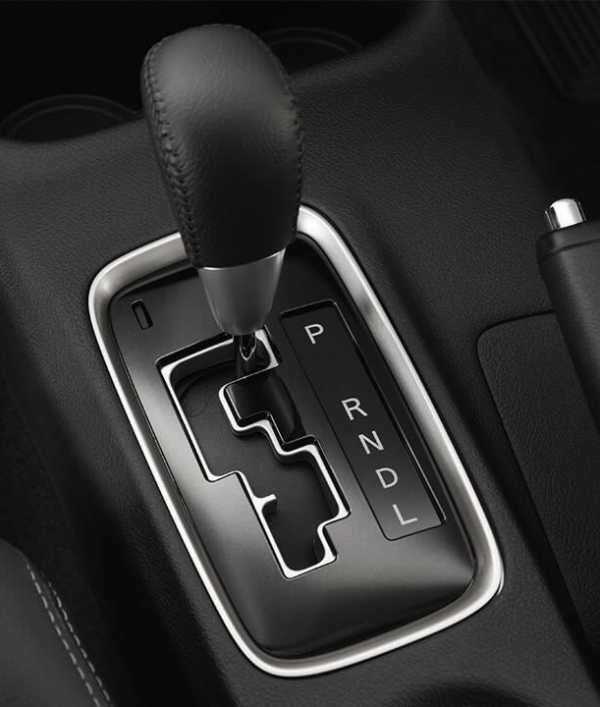

Идем далее. Как и любая другая АКПП, вариатор имеет обозначения, которые соответствуют различным режимам работы коробки данного типа.  При этом обозначения похожи на аналогичные применительно к АКПП, РКПП и т.д. Если коротко, вариатор имеет режимы:

• «P» — парковка, то есть предполагается длительный простой автомобиля. Параллельно срабатывает блокировка вала, предотвращающая самопроизвольный откат автомобиля вперед или назад. Также запуск двигателя после стоянки должен производиться в этом режиме;
• «D» — движение вперед, передаточное число изменяется автоматически;
• «N» —  нейтральная передача. Режим необходим во время сервисного обслуживания (перекатывание авто, прокручивание колес), а также тогда, когда автомобиль стоит под уклоном на парковке. В последнем случае удается «разгрузить» блокировку, срабатывающую в режиме «P». Однако в режиме «N» важно фиксировать авто при помощи стояночного тормоза и/или противооткатных упоров в случае парковки на уклонах.

Еще добавим, что при парковке  нужно придерживаться следующего алгоритма:

• нажать на тормоз и полностью остановить машину;
• удерживая тормоз, перевести селектор в режим «N»;
• подтянуть ручник, отпустить педаль тормоза, затем снова нажать на тормоз;
• перевести селектор в режим «P», после чего отпустить педаль тормоза;

Такие действия необходимы для того, чтобы избежать нежелательных повреждений тонкого вала системы блокировки, которая срабатывает при включении режима «паркинг».

Также производители часто оснащают вариаторы режимом «S» (спорт) и «E» (эконом). В первом случае электроника позволяет раскрутит двигатель до высоких «мощностных» оборотов, чтобы получить активный разгон. Данное решение зачастую позволяет имитировать работу ступенчатых КПП, так как многие водители авто с вариатором не могут привыкнуть к тому, что обороты двигателя в паре с бесступенчатой трансмиссией не изменяются при разгоне.

В режиме «эконом» нагрузки на ДВС минимальны, чтобы снизить расход топлива до минимальных показателей.  Еще добавим, что многие вариаторы также имеют ручной режим, который является полуавтоматическим (аналог Типтроник на АКПП).

Езда на вариаторе: особенности, правила и рекомендации

Прежде всего, хотя вариатор позволяет активно и динамично разгонять автомобиль,  резко растущих нагрузок такая трансмиссия не переносит. Простыми словами, резко стартовать с места на вариаторе никак не рекомендуется.

Игнорирование данного правила заметно сокращает ресурс вариаторной коробки, также возникают преждевременные поломки. Параллельно не стоит забывать, что ремонтировать вариатор  зачастую сложно и дорого.

• Еще вариатор боится пробуксовок, то есть данная коробка не сильно приспособлена для эксплуатации в тяжелых или сложных дорожных условиях, что особенно актуально для короссоверов и внедорожников. Получается, если машина застряла, лучше воспользоваться сторонней помощью и отказаться от попыток выехать своим ходом. В противном случае может возникнуть сильный износ различных элементов коробки.

Также нужно упомянуть и прогрев вариатора. Греть данную коробку  нужно, особенно если температура опустилась ниже ноля. Причина- снижение текучести масла в трансмиссии по причине снижения температуры.

Затем нужно плавно трогаться, избегая при езде нагрузок, активных ускорений и интенсивного торможения. Фактически, 2-3 км. спокойной езды позволят нормально прогреть все элементы коробки без риска повышенного износа или поломок.

Обратите внимание, если температура воздуха низкая (от -5 и ниже), коробка прогревается дольше. Это значит, в спокойном темпе нужно проехать 5-10 км. (в зависимости от  наружной температуры).  Если же понижение температуры достигло отметки около — 30 градусов, от использования автомобиля с вариатором лучше отказаться. Это правило справедливо и для гидромеханических АКПП.

Если же ехать нужно, тогда рекомендуется около 20-30 мнут прогревать двигатель на ХХ, затем греть вариатор в режиме «N» не мене 15 минут, после чего на протяжении всей поездки избегать нагрузок на трансмиссию, то есть двигаться плавно, в спокойном темпе.

Что касается буксировки других авто или прицепа,  опять же,  нужно помнить, что вариатор не способен выдерживать большие нагрузки. Другими словами, использовать авто с вариатором в качестве буксира не рекомендуется. Если же такая необходимость возникла, допускается буксировка прицепа, причем общий вес которого не превышает допустимых показателей (указано в мануале).

• Также рекомендуется проводить компьютерную диагностику двигателя и всего автомобиля, так как работа вариатора напрямую связана с многочисленными датчиками ЭСУД. Другими словами, если какой-либо датчик выходит из строя, коробка вариатор может начать работать некорректно, падает «в аварию» и т.д. Более того, работа вариатора со сбоями по причине неисправного датчика может привести к поломкам самой коробки.

Например, проблемы с датчиком скорости заставляют ЭБУ вариатором перевести ремень в коробке в среднее положение (режим аварии), при этом происходит резкое торможение двигателем. В таких условиях значительно возрастают риски повреждения ремня. Если машина движется с высокой скоростью в аварийном режиме, может произойти обрыв ремня (цепи) вариатора.

Как правило, при покупке машины с коробкой вариатор, пробег которой больше 100 тыс. км, рекомендуется отдельно заменить ряд датчиков, а также выполнить замену ремня вариатора. В противном случае сбои в работе электроники одновременно с износом самого ремня (цепи) CVT часто становятся причиной, по которой происходит обрыв. Результат — крайне сложный и дорогой ремонт вариатора.

Подведем итоги

Как видно, хотя вариатор имеет ряд пюсов и неоспоримых преимуществ, нужно отдельно учитывать особенности такой КПП при ее эксплуатации. Прежде всего, масло нужно заливать только оригинальное, а также менять  смазку каждые 30-40 тыс. км. Второе, данная коробка не рассчитана на резко возрастающие нагрузки и активную езду на высоких скоростях. Также  нужно прогревать вариатор перед поездкой и в начале движения (особенно зимой).

Специалисты отдельно рекомендуют постоянно контролировать уровень масла в вариаторе, а также регулярно (на каждом ТО) делать компьютерную диагностику. Еще нужно помнить, что на 100 тысячах пробега цепь (ремень) вариатора нужно заменить.

Итак, машина с вариатором больше подходит для спокойной езды в городе, где все плюсы бесступенчатого вариатора будут очевидны. Также на срок службы данной  трансмиссии напрямую будет влиять стиль езды самого водителя, состояние дорог, целевое назначение ТС и ряд других факторов и особенностей, которые нужно учитывать при выборе машины с коробкой CVT.

Читайте также

krutimotor.ru

Правила эксплуатации автомобиля с коробкой вариатором

Бесступенчатая трансмиссия, или вариатор — это удобная КПП, позволяющая не отвлекаться на переключение передач и не ощущать их смену в процессе движения. При правильной эксплуатации такая коробка довольно надежна, но далеко не все водители знают разницу между вариатором, роботом и автоматом и умеют пользоваться ими. Поговорим подробнее о конструктивных особенностях вариатора и правилах эксплуатации, которые могут значительно продлить срок службы.

Конструктивные особенности

В этом типе трансмиссии нет шестерней разного диаметра. Внутри коробки размещаются два шкива, которые соединены ремнем или цепью. С их помощью крутящий момент двигателя передается колесам. Форма шкивов V-образная, поэтому при смене их взаимного расположения меняется радиус вращающихся поверхностей. Благодаря этому и происходит смена передач. Такой механизм обеспечивает максимально плавное переключение без рывков и толчков.

Процесс переключения передач управляется электроникой, а функцию сцепления выполняет гидротрансформатор или диски, находящиеся в трансмиссионной жидкости.

Особенности эксплуатации вариатора в разных режимах

Для движения вперед в подавляющем большинстве случаев используется режим D. Передаточное отношение выбирается автоматически и не требует от водителя какого-либо вмешательства. Многие вариаторы оснащены дополнительными режимами для движения вперед: спортивным, экономным, зимним. В соответствующих ситуациях лучше выбирать наиболее подходящие режимы.

Нейтральная передача используется при запуске двигателя. Также ее рекомендуется включать при длительном простое в пробках, но каждый раз при кратковременной остановке этот режим включать не следует.

Режим Р используется только при полной остановке автомобиля. Переведение селектора в это положение препятствует самопроизвольному передвижению автомобиля. Об этом не нужно забывать, когда вы поставили автомобиль на стоянку.

При необходимости можно воспользоваться ручным режимом. Как таковых передач у вариатора нет, но можно включить повышенную или пониженную передачу.

Виртуальные передачи

Многие современные вариаторы оснащены так называемыми «виртуальными» передачами, позволяющими имитировать режим ручного переключения. Это достигается фиксацией ремня в определенных положениях, соответствующих определенным передаточным числам. «Виртуальные» передачи актуальны при обгоне на трассе, езде в сложных дорожных условиях. Они помогают контролировать автомобиль и преодолевать препятствия в ситуациях, когда электроника с этим не справляется. В таком варианте использования этой опции вреда для коробки нет.

Но есть любители практически постоянно ездить на ручном режиме. Поскольку электроника фиксирует ремень в определенных позициях, со временем в этих местах шкив изнашивается сильнее, особенно если водитель в большинстве случаев выбирает одну и ту же передачу. Это может привести к появлению рывков при движении. Следовательно, «виртуальные» передачи предназначены для использования в определенных ситуациях, а не постоянно. В таком случае это совершенно не влияет на срок службы коробки.

Обслуживание вариатора

Если механическая КПП не нуждается в особом обслуживании, вариатору нужно уделять достаточное внимание. Владелец такого автомобиля должен регулярно следить за уровнем трансмиссионной жидкости и своевременно проводить ее замену. Если не менять масло или использовать жидкость низкого качества, износ деталей существенно увеличивается, а срок службы агрегата сокращается. Это связано с тем, что со временем в масле появляется взвесь из металлической стружки, которая может привести к появлению царапин на деталях и выходу из строя электронной части.

Когда нужно менять масло, прочитайте в сервисной книжке вашего авто. Обычно производители указывают цифру порядка 60 тыс. км пробега. Но практика показывает, что при езде по отечественным автодорогам менять трансмиссионную жидкость нужно в 1,5-2 раза чаще. Посоветуйтесь с автомехаником и выполняйте его рекомендации. Лучше поменять жидкость раньше, чем с задержкой.

Обслуживайте вариатор на авторизированных станциях техобслуживания. В таких сервисах используют оригинальное масло хорошего качества. Трансмиссионные жидкости, приобретенные у случайных продавцов, могут нанести вред коробке передач.

Не менее важно следить за чистотой радиатора. Если он забился пылью, тополиным пухом иди другими сторонними элементами, то перегрев трансмиссии может возникать даже при езде в обычном режиме. Чистоту радиатора нужно проверять таксе после длительных поездок в грязную погоду.

Как правильно начинать движение на вариаторе

В зимнее время нельзя начинать движение сразу после запуска двигателя. Дело в том, что при низких температурах масло становится более вязким, необходимо время, чтобы из картера оно поступило во все узлы. Запустите двигатель и дайте машине прогреться не менее 3 минут. Только после этого можно плавно трогаться с места.

Быстрый разгон

Вариатор не любит интенсивных нагрузок, но, если вам нужно резко разогнаться, никогда не делайте это на непрогретой коробке. Холодное вязкое масло не может быстро заполнить все каналы, поэтому часть деталей при такой нагрузке останется без смазки. Следует знать, что коробка прогревается не так быстро, как двигатель. Особенно это нужно учитывать в холодную погоду.

Буксировка на вариаторе: да или нет?

Тянуть автомобиль с вариатором на буксире или тянуть другое транспортное средство категорически не рекомендуется. Это приводит к перегреву коробки и ее выходу из строя. Если в пути случилась неприятность, дешевле вызвать эвакуатор, чем потом ремонтировать коробку.

Если вы хотите буксировать прицеп, обязательно ознакомьтесь в максимальной разрешенной массой в инструкции производителя и не превышайте ее. Слишком тяжелый прицеп вызовет те же последствия, что и буксировка другого автомобиля.

Как вариатор относится к бездорожью

Многие владельцы кроссоверов или внедорожников с вариаторами стремятся испытать свое транспортное средство на бездорожье. Но следует знать, что бесступенчатая трансмиссия не приспособлена к таким условиям эксплуатации. Езда по ухабам часто приводит к механическим повреждениям коробки передач, а пробуксовка вызовет перегрев, последствия которого могут быть катастрофическими.

Если вы попали в сложные дорожные условия, нужно управлять автомобилем аккуратно, ехать максимально плавно. Автомобиль с вариатором не является полноценным внедорожником. Если вы хотите эксплуатировать транспортное средство в сложных дорожных условиях, лучше приобретите механику.

Если вы застряли в снегу или грязи, не стоит пытаться выехать в раскачку, как это привыкли делать владельцы МКПП. При многократном переключении с передней на заднюю передачу быстро выходят из строя шлицевые соединения, поэтому постарайтесь найти другой вариант, который позволит продолжить движение.

Агрессивная манера вождения: быть или не быть?

Любителям резких разгонов и торможений вариатор не подойдет. Эта коробка рассчитана на более спокойную, размеренную езду. При агрессивном стиле вождения на шкивах появляются задиры, что приводит к рывкам при движении. Также страдают валы и подшипники, высок риск перегрева и поломки электроники. Любителям погонять вариатор однозначно не подходит.

Состояние датчиков — это важно

Работа контроллеров очень важна при эксплуатации автомобиля с вариатором. Если поломан датчик уровня масла в КПП, то водитель может вовремя не увидеть проблему, что приведет к масляному голоданию и быстрому износу деталей.

Не менее важную роль играет датчик скорости. Если он вышел из строя, КПП обычно переходит в аварийный режим. Если это произошло на высоких оборотах двигателя, может разорваться ремень вариатора.

Если в вашем автомобиле выявлены проблемы с контроллерами, нужно как можно скорее произвести их замену, ведь каждый датчик важен и выполняет определенную функцию.

Подведем итог

Вариатор — довольно удобная и надежная трансмиссия, но подходит она не всем автовладельцам. Для водителей, предпочитающих спокойную езду и уделяющих внимание техническому обслуживанию такая коробка отлично подойдет и долго будет служить верой и правдой. Но для любителей бездорожья, высоких скоростей, агрессивного стиля вождения и буксировки вариатор — не лучший выбор. Таким водителям лучше присмотреться к механике, ведь при покупке вариатора может настигнуть глубокое разочарование и большие непредвиденные расходы.

Срок службы вариатора в многом зависит от условий его эксплуатации. Если строго соблюдать рекомендации, данные в этой статье, то трансмиссия не будет создавать проблемы. Но если игнорировать правила пользования коробкой передач, то финансовые и временные затраты на ремонт будут колоссальными.

Это может Вас заинтересовать

akppwiki.ru

Нюансы управление авто с вариатором — Как пользоваться вариатором

Как пользоваться вариатором?

В силу своего новаторского веяния, вариатор ещё не полностью познан каждым автомобилистом. Не так много водителей знают, как правильно ездить на вариаторе, понимают все тонкости его эксплуатации, а также могут оценить все преимущества и недостатки данной коробки.

Принцип работы вариатора

Вариатор является автомобильным узлом или агрегатом с внешним управлением, который автоматически изменяет передаточное число, выбирает оптимальные значения в зависимости от нагрузки силового агрегата и его оборотов. В результате мощность мотора используется с максимально возможной эффективностью. В разного рода технике подобные конструкции многих разновидностей можно встретить достаточно часто.

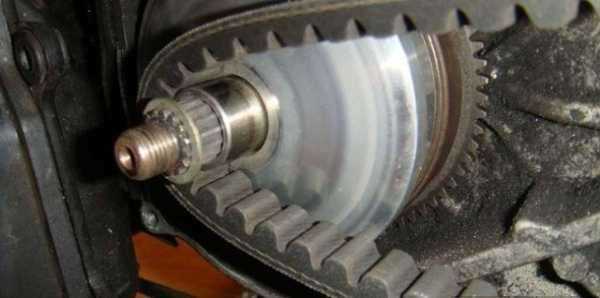

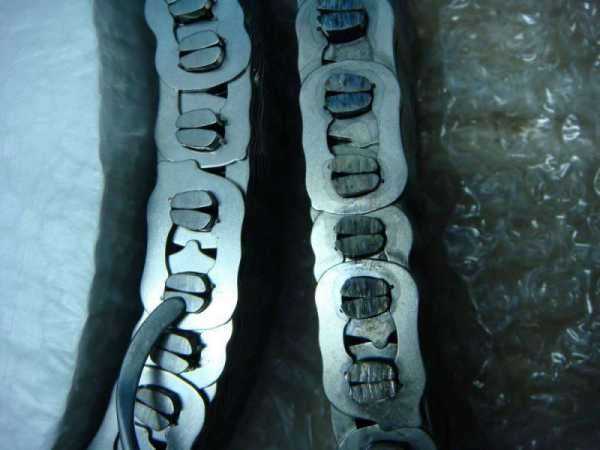

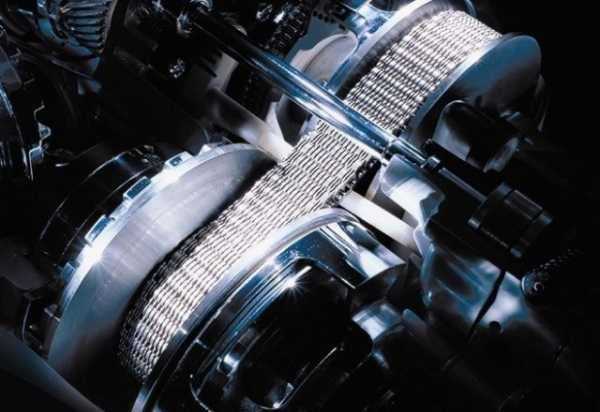

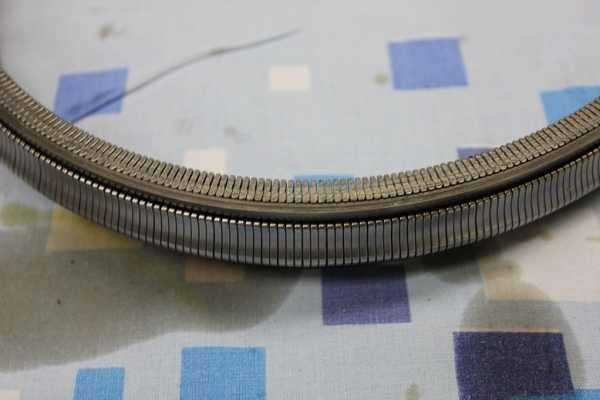

В автомобилестроении же применяются только два вида вариаторных механизмов: тороидные и клиноременные. В чём же заключается принцип работы вариатора как достаточно нового трансмиссионного механизма?

Когда половины, наоборот, начинают отдаляться друг от друга, ремень падает вглубь и работает по меньшему радиусу, что позволяет уменьшать передаточное отношение. Прямая передача получается в том случае, когда оба шкива находятся в промежуточном положении.

Разные автомобильные бренды разработали свои разновидности вариаторов на клиноременной основе. Например, Audi в своей трансмиссии использует цепи, а Honda – ремни из металлических пластин. Но принцип работы вариатора от этого никоим образом не меняется. Шкивы функционируют под командованием электронного блока управления: электронные системы, сервоприводы и датчики.

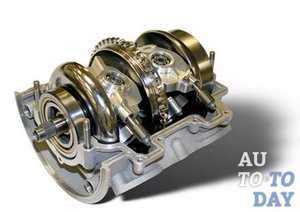

Тороидный вариатор отличается от клиновидного. Здесь конструкция состоит из соосных дисков и роликов, которые и передают момент между ними. Изменение передаточного числа происходит за счёт смены положения роликов и их радиусов, по которым диски и обкатываются. Всё усилие передаётся на пятно контакта, поэтому для поворота роликов применяются специальные устройства, которые преодолевают прижимную силу ролика по отношению к диску.

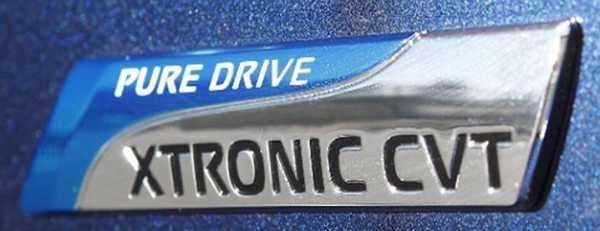

Например, вариатор от компании Nissan оборудован системой с прецизионным гидравлическим механизмом, управляющимся электроникой. Данная система перемещает на микронные доли обоймы с роликами, в результате чего те сами вращаются из-за сдвига относительно дисковой оси.

Если провести сравнительную параллель между вариаторной коробкой и автоматом, то первая окажется более совершенным механизмом. Вариатор предоставляет лучшую динамику разгона, меньший топливный расход и плавную езду. По словам специалистов, в недалёком будущем такие коробки передач вытеснят привычные нам механику и автомат.

Как правильно пользоваться вариатором?

Общей чертой, роднящей автомобили с вариатором и автоматом в классическом его проявлении, является отсутствие педали сцепления. Отличаются же они конструктивно и своими принципами работы. В вариаторе передаточные числа изменяются плавно и бесступенчато благодаря изменению диаметров ведущего и ведомого дисков. При такой конструкции утопленная в пол гашетка выводит силовой агрегат на высокие обороты на протяжении всего разгона, в результате чего автомобиль разгоняется существенно быстрее, не затрачивая время на переключение передач.

Чтобы разобраться детальнее в том, как правильно пользоваться вариатором, предлагаем рассмотреть его режимы. Они практически идентичны с классическим автоматом.

• “P” – паркинг. Применяется в случаях, когда автомобиль приезжает к месту длительной остановки. В данном режиме все управляющие элементы блокируются. С этого же режима запускается мотор.

• “D” – драйв, движение. Режим, при котором автомобиль движется как обычно, плавно переключая передачи.

• “N” – нейтраль. Используется, по большей части, во время остановок на наклонной поверхности. Для этого необходимо остановить автомобиль педалью тормоза, перевести рычаг в данный режим, активировать ручник, отпустить тормоз и снова его выжать. Только после этих манипуляций можно переводить рычаг вариатора в положение парковки.

• “L” – low (с англ. низкий). В данном режиме силовой агрегат работает на высоких оборотах с максимальной реализацией эффекта торможения мотором. Данный режим необходим только в сложных дорожных условиях или при буксировке. Данный режим можно сравнить с первой передачей на механической коробке передач.

• “S” – спортивный режим. Тут двигатель использует весь свой потенциал в конкретной случившейся ситуации. Подходит для тех, кто любит полихачить и постартовать со светофоров.

• “E” – экономичный. Полная противоположность спортивного, антипод со спокойным движением и минимальным топливным расходом.

Так же, как и классический автомат, вариаторную коробку нужно «баловать» частой заменой трансмиссионного масла. Данный же расходный материал для вариатора относится к отдельной группе. Такие масла смазывают трущиеся поверхности и в то же время предотвращают их проскальзывание. Что сразу смущает, так это то, как один материал вмещает в себе столь противоречивые свойства? А вот такой оксюморон и ставит масла для ВКПП на отдельную уникальную нишу.

Плюсы и минусы использования вариатора

1. Автомобиль с вариаторной коробкой передач очень плавно разгоняется без каких-либо скачков и рывков.

2. С вариатором время, затрачиваемое на разгон автомобиля, сводится к минимуму, ведь здесь нет такого понятия как ступени передач.

3. Автомобиль с вариатором движется плавно, не скатывается на склонах, не глохнет на светофорах и пробках.

4. Таким автомобилем легко управлять, так как в нём есть всего две педали. Да и зачем сцепление здесь, когда коробка вовсе бесступенчатая.

5. Даже на высоких оборотах вариатор почти бесшумный.

6. Благодаря плавному ходу и динамичному разгону вариатор расходует меньше топлива, чем привычные нам коробки передач.

7. Вариатор выпускает в атмосферу намного меньше вредных веществ, в отличие от своих собратьев – автомата и механики.

Наряду с преимуществами вариатор имеет и свои недостатки, которые могут стоить водителю больших хлопот.

1. Автомобиль с бесступенчатой трансмиссией не может длительное время двигаться с максимальной мощностью и на высоких оборотах

2. Вариатор требует пристального внимания. Менять масла и фильтры придется довольно часто, как минимум один раз на каждые 30 000 километров.

4. Грубая эксплуатация (резкие движения, экстренное торможение) может способствовать быстрой поломке вариатора.

5. Бесступенчатую КПП можно устанавливать только на легковые автомобили мощностью до 220 лошадиных сил.

6. Ремонт вариатора может обойтись несколько дороже того же автомата. К тому же, найти в наших реалиях специализированные СТО и опытных мастеров, которые бы разбирались в устройстве вариатора, довольно сложно.

7. Если хотя бы один из датчиков выйдет из строя, это может негативно отразиться на работе всей КПП.

auto.today

Становящиеся все более популярными вариаторные коробки на автомобилях имеют одну из важнейших особенностей – бесступенчатая смена крутящего момента, то есть водителю не требуется переключать самостоятельно передачи, как это делается на авто с МКПП, или ощущать небольшие рывки при смене передачи, которые бывают у авто с АКПП.

Что касается самого управления вариатором, то оно практически не отличается от управления коробкой-автоматом, но особенность бесступенчатой смены момента вносит свои коррективы в управление. Есть определенные нюансы, которые следует учитывать при управлении автомобилем с вариаторной коробкой передач.

Общая инструкция по управлению вариатором достаточно проста: чтобы начать движение нужно всего лишь перевести селектор КПП, который пришел на смену рычагу МКПП, и нажимая на педаль газа, начать движение. Во время движения, если не выбран ручной режим управления, никаких действий с селектором выполнять больше не надо.

Режимы вариатора

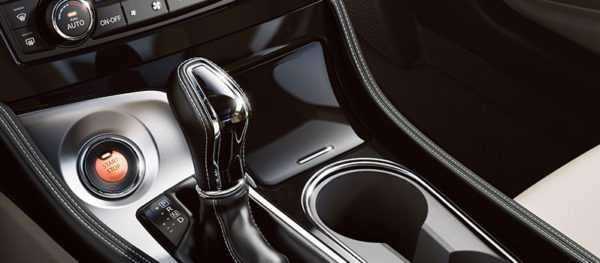

Определенные режимы работы вариатора, выбираются путем перевода селектора в положения, каждое из которых обозначено буквами и значками.

Движение вперед

«D» – движение вперед. Перевод селектора в положение с этим обозначением указывает на то, что автомобиль будет двигаться вперед. Именно этот режим и является основным при движении. При этом вариатор сам будет менять передаточное число, ориентируясь на обороты двигателя, а электронные системы будут следить как за работой вариатора, так и двигателя, чтобы обеспечить максимальную эффективность их работы.

Движение задним ходом

«R» – движение задним ходом. Конструкция вариатора такова, что реверсного движения ведомого вала, передающего вращение на ведущие колеса, у него нет. Поэтому в конструкцию были включены дополнительные механизмы. При переводе селектора в это положение, механизмы заднего хода включаются в работу.

Во избежание поломок, переводить селектор в данное положение можно только после полной остановки авто. В некоторых моделях для перевода селектора в положение «R» нужно нажать клавишу, установленную на селекторе, при этом нажать на нее возможно будет только после полной остановки. Этим обеспечивается исключение возможности включения заднего хода без обездвиживания авто, что является дополнительной защитой вариатора.

Нейталь

«N» – нейтраль. При таком положении селектора силовая установка отключена от КПП. Используется это положение при длительной остановке, к примеру, в пробке. Также этот режим используется для запуска силовой установки. В целом, это обычная нейтральная передача, которая имеется во всех видах КПП. Однако не рекомендуется каждый раз при остановке, особенно краткосрочной, переводить селектор в данное положение.

Парковка

«P» — парковка. Данное положение селектора приводит к тому, что ведомый вал вариатора блокируется штифтом, исключая возможность самопроизвольного движения авто.

Применять этот режим нужно только при постановке авто на стоянку. Часто, чтобы исключить возможность случайного включения данного положения, помимо нажатия на клавишу на селекторе, нужно еще выжать педаль тормоза, а также затянуть ручник, после чего только селектор станет в данное положение. Снятие селектора с этого положения тоже сопровождается данными действиями, выполненными в обратном порядке.

Ручное управление

«+», «-» – повышение и понижение передачи. Поскольку в вариаторе передач как таковых нет, то для удобства водителей применяется ручной режим переключения. Но данный режим является лишь эмулятором – вариатор может менять передаточное число на определенные значения, что имитирует ступенчатую коробку. То есть ступенчатое изменение крутящего момента вроде и есть, и его можно менять, кратковременно переводя селектор в «+» или «-», тем самым создавая иллюзию переключения передач, но оно является лишь условным. К тому же, полностью добиться соответствия работы вариатора как ступенчатой коробки не получится – электронные системы все равно будут следить за оборотами двигателя и при надобности самостоятельно изменять передаточное число. Делается это для того, чтобы защитить от перегрузок сам вариатор.

Дополнительные режимы

Многие модели, укомплектованные вариатором, имеют дополнительные режимы работы коробки передач, которые подстраивают её под определенные условия движения.

«S» – режим спорт. Он обеспечивает более резвое поведение авто при нажатии на педаль. Этот режим предназначен для вождения в интенсивном режиме. Но все сводится к тому, что вариатор меняет передаточное число более медленно, что обеспечивает большую тягу при увеличении оборотов двигателя.

«Е» – эконом, он же «Эко». Данный режим является полной противоположностью режима «спорт». Вариатор подстраивается так, что обеспечивается максимальное взаимодействие двигателя с коробкой для минимального потребления топлива.

«L» – режим сложных условий эксплуатации. При переводе селектора в данное положение вариатор обеспечивает максимальное передаточное число, то есть тягу на ведущих колесах. Предназначен для движения по бездорожью, буксировке прицепа и т. д.

Нюансы пользования вариатором

Теперь о нюансах вождения авто, оснащенного вариаторной коробкой. Первое и одно из главных условий – не начинать движение на авто сразу после запуска двигателя, особенно это касается зимнего периода.

Начало движения

При длительной стоянке все масло стекает в поддон коробки передач, а поскольку низкие температуры делают масло более вязким, то начало движения сразу после запуска приведет к тому, что элементы вариатора будут работать без смазки. В результате это способствует их интенсивному износу. Поэтому после запуска следует дать время, чтобы масло под давлением попало на все смазывающиеся поверхности.

Примерно то же касается и перевода положения в «N» при краткосрочных остановках. При переходе на этот режим давление масла в вариаторе снижается, а после быстрого переведения в режим «D» и начала движения, масло не успеет в нужном количестве поступить к трущимся поверхностям. Поэтому лучше при остановке на светофоре не трогать селектор и оставлять его в положении «D», поскольку вариатор рассчитан на работу в таком режиме и при остановке.

Особенности при маневрировании и прохождении поворотов

Нужно учитывать, что вариатор реагирует на повышение оборотов двигателя. То есть, вначале водитель увеличивает акселератором обороты, на что и реагирует данная КПП. В зависимости от выбранного режима вариатор будет реагировать соответственно, но на эту реакцию ему нужно некоторое время.

При совершении обгона в первую очередь нужно учитывать этот фактор – добавить обороты коленчатого вала, а после уже начинать совершать маневр.

То же касается и при прохождении поворотов, нужно на педаль нажимать в момент начала поворота руля, тогда КПП отреагирует правильно и непредвиденных последствий не будет.

Транспортировка

Транспортировка прицепов или буксировка других авто для вариатора крайне не желательна, поскольку она значительно увеличивает нагрузку на трансмиссию, и как следствие – усиленный ее износ. Допускается только транспортировка прицепов с полным весом до 1 тонны.

Не стоит часто использовать авто с вариатором на пересеченной местности. То есть, многие кроссоверы и внедорожники с вариатором хоть и являются автомобилями с повышенной проходимостью, но особо на проходимость их не стоит особо рассчитывать – они больше являются городскими авто, чем «покорителями бездорожья».

Буксирование

Есть и нюансы, касающиеся буксировки авто с вариаторами. Допускается буксировать такое авто на жесткой или гибкой сцепке только при работающем силовом агрегате и нейтральном положении селектора. Если таковых условий нет, то буксировка производиться только путем частичной погрузки авто (обязательно должны быть вывешены ведущие колеса) или эвакуатором.

okorobke.ru

С правилами езды на автомобилях с вариаторными коробками российские водители познакомились относительно недавно. К отсутствию третьей педали в машине привыкнуть успели многие (обычная АКПП). Но заблуждаются те, кто ставит знак равенства между автоматом и бесступенчатой трансмиссией. Нюансы работы вариатора требуют самого внимательного рассмотрения. Как ездить на вариаторе?

Правила вариаторной езды

Независимо от степени нагрузки мотора уровень шума силовой установки малоразличим. Раскатистый звук спорткара на таких авто не услышать никогда, даже если акселератор «утопить» до отказа. «Умная» электроника компенсирует резкое изменение параметров работающего агрегата, убирая лишнюю нагрузку.

Подробно о плюсах

Транспортное средство, оснащённое CVT, имеет ряд положительных аспектов, выгодно отличающих его от машин с «механикой» и АКПП. К преимуществам однозначно относятся:

• хорошо набирается скорость;
• более экономично расходуется топливо;
• оптимизируются критичные нагрузки на двигатель;
• увеличивается период регламентных сервисных и ремонтных работ;
• повышен класс экологической безопасности.

Отслеживать уровень и качество масла в КПП — обязанность автовладельца. В случае с бесступенчатой трансмиссией нужно относиться к этому особо тщательно. Абсолютно все вариаторные коробки «болезненно» реагируют на невнимательное отношение к спецификациям и рабочему объёму залитого масла. Менять его придётся часто.

CVT-масло — отдельная категория. Особенность материала — антогоничность функции (обеспечение смазки трущихся поверхностей с одновременным предотвращением их проскальзывания). Экзотичность трансмиссионного масла не отражается на его стоимости, автолюбителей оно не разорит.

Менять жидкость в коробке с неидентичными спецификациям характеристиками — большой риск. Техническая документация автомобиля содержит точную информацию о типе и параметрах масла для КПП. Игнорирование этого аспекта с высокой степенью вероятности приведёт к незапланированным тратам, их размер может сильно огорчить владельца авто. Если самостоятельно уточнить сведения о расходном материале не удалось, следует обратиться за разъяснениями к дилеру или в официальный технический центр, где обслуживаются автомобили нужной марки.

Полностью заменить жидкость на вариаторе рекомендовано на отметках кратных 60 тыс. км пробега, в зависимости от производителя эти данные могут отличаться в большую или меньшую сторону. Российские реалии значительно корректируют этот показатель в сторону уменьшения (порядка 30 тыс. км).

Эксплуатация вариатора (краткая инструкция)

• «P» — парковочный режим. Стоянка на продолжительное время, происходит блокировка системы управления. При зажигании необходимо убедиться, что рычаг установлен на этой же отметке;
• «D» — машина в движении. Автомобиль едет вперед с характерной плавной сменой ступеней;
• «N» — аналог «нейтралки». В бесступенчатом варианте КПП применяется при парковке с наклоном.

• «L» — завышенные обороты и эффект торможения двигателем. Рекомендован при движении по бездорожью, под уклон, буксировке прицепа (подобие 1 ступени на «механике»).

• «S» — спортивный. Двигатель выводится на полную мощность;
• «E» — экономичный. Расход горючего минимизирован.

Машинам с вариаторами резко возрастающие нагрузки противопоказаны. Они становятся виновниками внеочередных посещений СТО и последующего ремонта. Это недостаток CVT-коробок конструкторы пока не решили.

Прогрев вариатора обязателен при низких температурах. Холодное масло в трансмиссии плохо распределяется внутри системы, часть элементов и деталей остаются без смазки. Прогревать по типу автоматической коробки передач путём переключения режимов «P-R-N-D» и обратно не рекомендуется, так как это не улучшает прогрев. Помните вариатор устроен абсолютно по-другому, нежели другие КПП. Как вариант можно на несколько секунд включить нейтраль — «N», это немного прогреет гидромуфту (сцепление).

Трогаться с места нужно убедившись, что автомобиль прогрелся до необходимого предела. После начала движения придерживаться спокойной манеры езды минимум километр, это полностью позволит прогреть все элементы коробки. Расходы на лишнее топливо сэкономят затраты на монтаж новой КПП.

Чем ниже температура окружающей среды, тем дольше необходимо прогревать коробку. При температуре -35 °C лучше не эксплуатировать автомобиль с CVT. Если вы всё-таки решились на поездку в сильный мороз, то прогревать рекомендуется не менее 30 минут и всю дорогу придерживаться очень щадящего режима езды.

В Европе (Финляндии) нашли альтернативу холостым оборотам двигателя для прогрева. Авто снабжаются электросистемой поддержки рабочей температуры. Машина запитывается от электросети через обычную штепсельную вилку. Машины с таким оборудованием легко узнать по характерным вырезам на бампере.

Бездорожье не рулит

Ездить на автомобилях с вариаторной КПП вне дорог не желательно. Пусть не вводят в заблуждение автолюбителей всемирно известные производители кроссоверов. Внедорожники с CVT автоматически зачисляются в «паркетники».

Владельцам бесступенчатой коробки лучше держаться города и шоссе с твёрдым покрытием.

Повредить бесступенчатую коробку можно наехав на выступ, ухаб, при попадании колёс в ямы и выбоины и другие шероховатости дорожного полотна. Подобные приключения небезопасны для МКПП, а в случае с автоматом в вариаторном исполнении последствия могут быть фатальными.

Буксовать, равно как и буксировать, на CVT не стоит. Эти действия небезопасны для агрегата. Вариант взятия автомобиля на буксир есть — при включённом моторе (смазка предохранит детали от излишнего трения), стоит ознакомиться с инструкцией по эксплуатации. И даже не взирая на это бывают случаи поломок, особенно КПП с пробегом, поэтому мы не рекомендуем его буксировать, ведь эвакуатор стоит гораздо дешевле чем ремонт. Неисправность двигателя приводит к неизбежному общению со службой эвакуации, есть другой но очень трудоемкий вариант, отсоединения полуосей от ведущих колес.

Соответственно использовать машину в качестве тянущего средства другого авто категорически не рекомендуется. Максимально допустимое условие — транспортирование автоприцепа весом не превышающего допустимого. Точная информация о грузоподъёмности и расстоянии, на которое можно буксировать прицеп, конкретной модели указана в техпаспорте.

Пробуксовка — очень вредное действие. Заглохнув на ухабах или в грязи, следует оставить попытки выехать самостоятельно. Передвигая селектор между отметками «D» и «R» можно добиться только скоротечного износа шлицевых соединений. Заметно сократится ресурс шестерней. Чтобы устранить поломку, узел разберут, что существенно ударит по карману автовладельца.

Внимание, датчики!

Без корректной работы контрольных устройств обеспечить безопасность поездок невозможно. Отслеживать их состояние постоянно — насущная необходимость. Прекращение функционирования одного датчика может привести к выходу из строя целого узла.

Если датчик контроля скорости повреждён, то блок управления автоматически переводит ремень трансмиссии в среднее аварийное положение, двигатель экстренно тормозит. Угроза деформирования ремня становится более чем реальной. При движении в высокоскоростном режиме может даже разорвать ременной привод. Снижение оборотов повышает процент «выживания» CVT.

Для желающих приобрести машину с пробегом есть непреложное правило — меняйте датчик скорости. Настоятельно предлагается купить оригинальную версию от производителя и проверенного поставщика. Аналогично следует поступить с датчиками уровня и давления масла. Весь комплект датчиков должен находиться в исправном состоянии.

Заключение

Выводы, не требующие особых обоснований:

1. «Лихачить» с вариатором нельзя. Поломки и сокращение периода эксплуатации неизбежны.
2. Ограничить поездки городской чертой, где преимущества бесступенчатой трансмиссии раскроются полностью.
3. Не начинать движения при «холодном» масле.
4. Отслеживать уровень жидкости и работоспособность контролирующих устройств.

autoleek.ru

Еще пять лет назад мало кто из отечественных автомобилистов знал о том, что такое вариаторная коробка передач и чем она отличается от традиционных «механик» и «автоматов». Но уже сегодня практически каждый автомобильный производитель добавил в свою линейку авто транспортные средства с этой КПП. Но далеко не каждый автомобилист знает, как ездить на вариаторе, тонкости его эксплуатации и какими преимуществами и недостатками он обладает.

Вариаторная коробка передач (CVT) представляет собой агрегат, предназначенный для передачи сигнала от двигателя к ведущим колесам. Данный тип КПП позволяет более плавно переходить от одной передачи к другой, меняя скорости вращения ведомого и ведущего валов. И хотя конструкция этого устройства была разработана более шестидесяти лет назад, только в последнее время он активно внедряется в производство машин.

Те, кто уже успел попользоваться автомобилем с такой КПП, замечают сразу — разгон машины происходит очень ровно и без провалов, поскольку водителю нет нужды переключать скорости. Уже давно известно и доказано многими испытаниями: если соревнуются два автомобиля с одинаковыми двигателями, но разными КПП, впереди окажется тот, который оснащен вариатором.

Некоторых водителей может смутить шум работы мотора во всех режимах функционирования. На транспортах, оснащенных вариатором, не получится добиться звука спортивного авто при разгоне. Потому что электроника машины оптимизирует работу мотора, тем самым позволяя ему функционировать в оптимальном режиме.

Все эти факторы позволяют подчеркнуть преимущества, которыми обладает авто с вариаторной КПП, по сравнению с обычным «автоматом» или «механикой». В частности, это:

• оперативный набор скорости;
• экономия бензина по сравнению с другими передаточными агрегатами;
• оптимизация нагрузки на мотор;
• сниженный интервал необходимости технического обслуживания и ремонта;
• вариаторная КПП является более чистым агрегатом с экологической точки зрения.

«Подскажите, пожалуйста! Купил себе Хонду с вариаторной коробкой передач. Решил посмотреть в Интернете и почитать об этом типе КПП и оказалось, что все не так гладко, как могло бы быть! Из отзывов других автомобилистов я понял, что этот агрегат очень сложный по своей конструкции и далеко не каждый автосервис возьмется за ремонт коробки передач. Как правильно эксплуатировать Хонду с вариатором? На что нужно обратить внимание?», — пишет интернет-пользователей Николай.

И подобных вопросов в Сети очень много. Итак, как правильно пользоваться автомобилем, оборудованным вариатором? Какой оптимальный стиль вождения для этого агрегата, каковы особенности его эксплуатации? Ответы на эти вопросы вы найдете ниже. Используя автомобиль, оснащенный CVT, нужно соблюдать несколько правил и нюансов.

Трансмиссионное масло

Всегда нужно четко следить за уровнем и состоянием расходного материала, залитого в агрегат. Вариаторы, в отличие от автоматических КПП и уж тем более от механических, более чувствительны к качеству расходного материала. Здесь лучше не заливать жидкость от непроверенного производителя и, тем более, купленную где-нибудь на обочине дороги.

Трансмиссионное масло должно полностью соответствовать спецификациям, которые требует коробка передач определенного авто. Чтобы определиться с тем, какой именно расходный материал нужен вашему автомобилю, следует ознакомиться с мануалом по эксплуатации. Как правило, такие важные моменты описываются в инструкции. В мануале должна быть указана спецификация и основные требования, предъявляемые для трансмиссионного расходного материала. В случае нарушения эти требований будьте готовы выложить сумму за ремонт агрегата.

Если вы не нашли ответ на ваш вопрос в инструкции к авто, то, возможно, есть смысл связаться с дилером. Он поможет вам определиться с тем, какое масло лучше приобрести и где его заправить. Учтите — залив жидкости также следует осуществлять у мастеров, которые уже сталкивались с этим. Поэтому также уточните у дилера, где в вашем городе есть соответствующие станции техобслуживания. Возможно, представители компании посоветуют вам обратиться в свой сервисный центр.

Не забывайте также проверять уровень расходного материала в коробке передач: он всегда должен соответствовать норме. При недостаточном количестве жидкости в CVT детали и компоненты агрегата не смогут смазываться должным образом. Это, в свою очередь, может послужить причиной выхода из строя некоторых компонентов коробки передач, что также может ударить по карману автомобилиста.

Резкие нагрузки

В автомобилях, оборудованных вариаторной КПП, резкие нагрузки зачастую становятся причиной последующих поломок и неисправностей. В силу своей конструкции эту проблему можно считать «болезнью». По неизвестным нам причинам разработчики CVT не спешат решить эту проблему, поэтому она остается насущной для владельцев машин с вариатором.

Особенно водителю такого автомобиля стоит воздержаться от резкого старта в зимний период, пока машина не прогрелась до нормальной рабочей температуры. Из-за того, что трансмиссионное масло в агрегате холодное, оно не может сразу же поступить во все каналы системы, то есть некоторые компоненты какое-то время работают без смазки. Поэтому резкий старт может стать причиной летального исхода CVT.

Разумеется, все зависит от стиля вождения, но в случае с CVT следует отказаться от резких стартов и пробуксовки.

Езда по бездорожью

CVT не предназначены для частой эксплуатации по сельской местности или бездорожью. Несмотря на то что этим агрегатом оснащаются кроссоверы Mitsubishi, к примеру, модель Outlander, данные авто сложно назвать внедорожниками. Поэтому водителю рекомендуется ограничить частые поездки по сельской местности.

То же самое касается и буксировки. Транспорт с оборудованными CVT категорически не стоит буксовать. Это губительно действует на агрегат. Если вы заглохли где-то в грязи и попытаетесь выехать на авто, переключая селектор КПП из положения «D» в «R», это спровоцирует повышенный износ шлицевых соединений. В свою очередь, ресурс эксплуатации шестеренок значительно сокращается. Разумеется, при их поломке придется разбирать агрегат и ремонтировать его, а это удовольствие не из дешевых. То есть, если в вашем авто произошла поломка и вы не можете завестись, чтобы доехать до СТО, единственным выходом для вас будет вызов эвакуатора.

Кроме того, губительным для машины с CVT может оказаться и буксировка другого транспорта. Максимум, что допускается для буксировки — это малогабаритный нагруженный прицеп, грузоподъемность которого не должна превышать 700-1000 кг. Поскольку транспорт имеет гораздо больший вес, то от их буксировки следует воздержаться.

Функционирование датчиков

Датчики — это отдельная тема для разговора. Для обеспечения нормальной езды за их работой следить нужно так же, как за уровнем бензина в бензобаке. От работоспособности устройств контроля зависит функционирование агрегата в целом. Стать причиной поломки CVT может датчик контроля скорости.

Если этот компонент выходит из строя, то блок управления ()транспорта сразу же скидывает ремень коробки передач в среднее аварийное положение, в результате чего происходит экстренное торможение мотором. Тогда может произойти деформация ремня, но в некоторых случаях он может и вовсе разорваться, но только если машина едет на высокой скорости. Если же скорость езды не настолько высокая, то сам агрегат может и не пострадать.

Поэтому, если вы приобретаете подержанный автомобиль, то в первую очередь замените датчик скорости, желательно приобретя оригинальный компонент от производителя. То же самое касается и датчиков контроля уровня трансмиссионной жидкости, датчика давления масла и т.д. Все датчики должны быть исправны.

Ремонт

Приобретая машину с CVT позаботьтесь о том, чтобы у вас всегда был телефонный номер грамотного специалиста. На сегодняшний день далеко не все станции техобслуживания берутся за ремонт этих агрегатов, поскольку они достаточно сложны по своей конструкции и требуют грамотного подхода.

Кроме того, стоимость услуг таких специалистов гораздо выше, а от ремонта зависит многое. Лишь один недочет, допущенный мастером, может стать причиной более серьезной поломки. Поэтому к вопросу о ремонте также стоит подойти ответственно.

Что касается официальных дилеров, то, как показывает практика, они занимаются ремонтом CVT только тогда, когда машина на гарантии. Если же срок гарантии закончился, то представители компании, скорей всего, предложат вам полностью заменить агрегат, а это, как вы понимаете, совсем не дешево.

Причины поломок

Далее рассмотрим наиболее распространенные причины неисправностей CVT.

Как вы поняли, вариаторная коробка переключения скоростей представляет собой достаточной сложный по своей конструкции агрегат, имеющий свои недостатки и преимущества.

От правильной эксплуатации машины, езды на ней и стиля вождения зависит многое. В силу своих особенностей ездить на авто с таким агрегатом понравится любому водителю, но далеко не каждый сможет сразу же разобраться во всех нюансах, от которых напрямую зависит работоспособность КПП.

Приобретая машину с таким агрегатом, задумайтесь — а сможете ли вы правильно на ней ездить и учитывать все особенности агрегата? Если нет, то лучше не связывайтесь с CVT, поскольку даже неправильный способ езды может стать причиной выхода из строя агрегата.

Видео от  Александра Павлова «Бесступенчатая трансмиссия»

В этом видео автор рассказывает о принципе работы CVT и о ее особенностях.

avtozam.com

provariator.ru
