Как должны быть настроены фары ближнего света – Nissan Primera 2.0 L 6-мкп 黒夢 tekna フル♠ › Бортжурнал › Правильная регулировка фар (по правилам и по нашему…)

Как самостоятельно отрегулировать свет фар? — DRIVE2

Каждый автолюбитель так или иначе сталкивался с проблемой неправильно отрегулированных передних фар: они не только уменьшают эффективную зону видимости в темное время суток, но и создают реальную угрозу автомобилистам, которые едут во встречном потоке. На данный момент существуют 3 решения проблемы неправильно отрегулированных фар: в автосервисе, при помощи специального оборудования и вручную. Существует много противников самостоятельной регулировки фар. Их главными аргументами являются «кустарность» данного метода, неточность настройки и несоблюдение требований, предъявляемых на ТО. Но что же делать тем, кто так или иначе не может приобрести дорогостоящее оборудование или воспользоваться услугами автосервисов?

Процесс установки, условно можно разбить на 3 действия:

1. Разметка на стене;
2. Разметка ламп;
3. Настройка ближнего света;

В этой статье специалисты магазина Xenon-Shop расскажут вам, как собственными силами отрегулировать и настроить свет передних фар. Перед тем как начать, проверьте исправность вашего автомобиля: направление света фар зависит от состояния пружин подвески, давления в шинах, разницы в размерах шин, распределения нагрузки и т.д. Все эти неисправности могут задать неправильный угол при настройке, который повлияет на качество регулировки.

Вам потребуется:

-ровная вертикальная стена
-горизонтальный участок перед стеной, не менее 7.5 метров
-что-либо для разметки экрана(клеящаяся лента, мел…)

Для начала, вам потребуется разметить экран для предстоящей настройки. Для каждого автомобиля разметка экрана индивидуальная и зависит от многих параметров. Существуют и универсальные значения разметки, применимые к большинству современных автомобилей.

Примечание:

Разные фирмы так или иначе оговаривают условия, при которых выполняется регулировка фар. Как правило, легковой автомобиль должен быть заправлен на 12 бака и определенным образом загружен. Бывает, что из-за дефектов самой лампы добиться хорошей регулировки вообще невозможно.

Отметим, что лампы бывают 2 типов: с совмещенными ближним-дальним светом и раздельные. Для совмещенных ламп регулировка света фар осуществляется по ближнему свету, а дальний настраивается автоматически. Для раздельных ламп вам придется регулировать пучки и дальнего, и ближнего света.

Процесс разметки экрана на стене:

1) Подъехав на машине вплотную к стене, отметьте на стене:

-центр машины(М)

-центральные оси каждой лампы

2) Отъехав от стены на расстояние 7.5 метров, подойдите к стене и проведите горизонтальную линию, соединяющую точки центров ламп(Н). Проведите через точки центров ламп вертикальные линии. Проведите через точку центра автомобиля вертикальную линию.

Проведите дополнительную горизонтальную линию на расстоянии 3»(7.62 см) ниже линии, соединяющей центры ламп(B-B).

3) Если вы следовали всем пунктам верно, то ваш экран должен быть размечен как на рисунке выше. Теперь, все что вам остается сделать — вклю

www.drive2.ru

Сообщества › XENON (Всё о ксеноне) › Блог › Настройка фар по ГОСТу, или любителям стеночной настройки посвящается.

Чуть ранее была тема о настройки фар, и многие думают, что фары должны светить на разных уровнях, так вот: обращаюсь всем кто считает и настроил свои фары в режиме «правая выше левой», — возьмите молоток и выбейте себе фары!
Обе фары должны быть на одном уровне, ступенька или галка предназначены для освещения обочины в даль, иначе в них нет смысла, если скажете что знаки не подсвечены остаются, опять не угадали — в линзах стоят специальные язычки или какие-то другие устройства для освещения знаков, галоген и без этого освещает знаки.

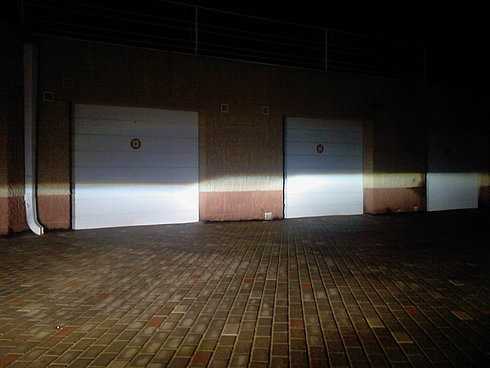

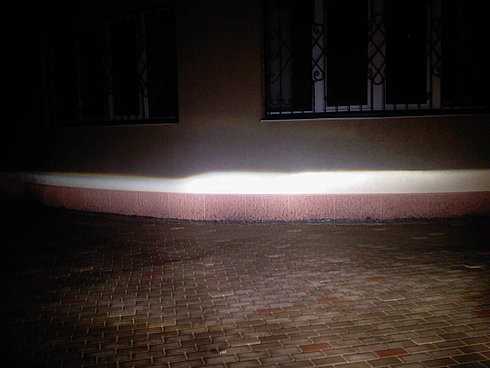

Вот как должно быть (а не так как вы думаете):

Фото с просторов интернета.

Фото с просторов интернета.

Здравствуйте. И так, отлегло у меня и теперь приведу тему в порядок.

Чуть раньше один из участников группы спросил про настройку фар, и почитав комменты, мне припекло одно место, ибо пока сегодня ехал с работы, не один раз охренел был удивлен от того, как нарегулированы фары встречных авто.

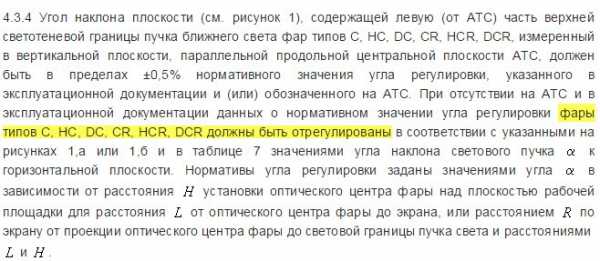

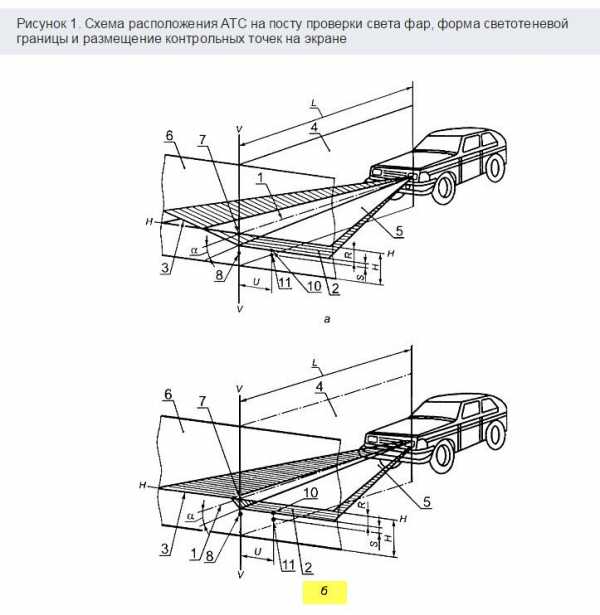

Изучаем ГОСТ Р 51709-2001 П4.3.

Тем кому лень искать, то в лоб скрины:

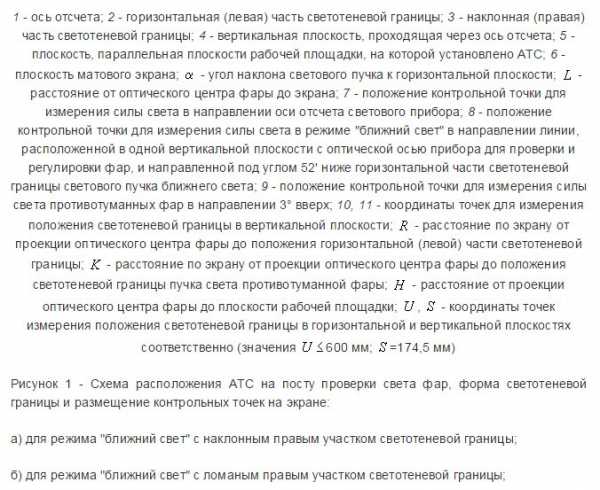

Пояснение к иллюстрации

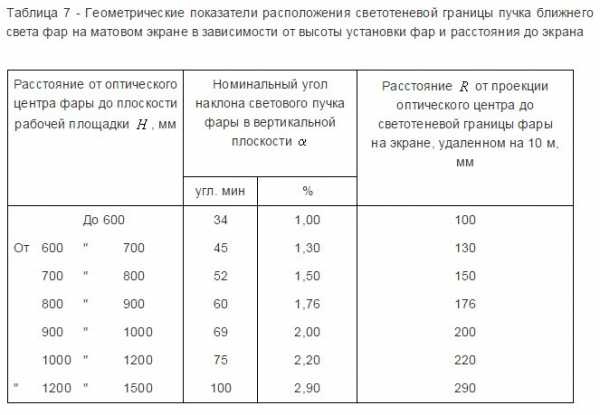

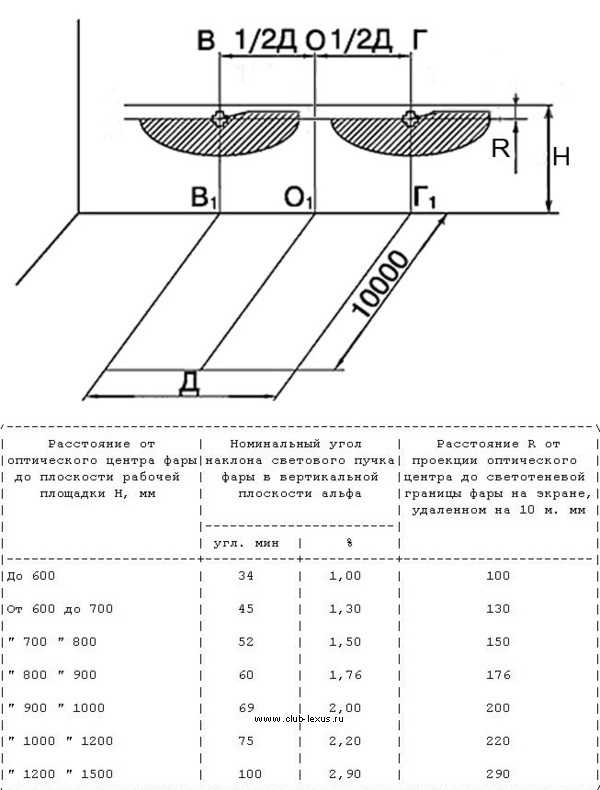

Таблица с иллюстрации

Картинка с драйва

Будьте вежливы к встречному потоку.

4 года Метки: гост, настройка фар, фары по госту, галка, галочка, ступенька

www.drive2.ru

Как самостоятельно настроить фары? — DRIVE2

Этот ещё один вопрос, который довольно часто мне задается, поэтому решил его подробно осветить.

В первую очередь ищем близкую в идеальной горизонтальную поверхность, где нет уклонов, кочек и даже камушков и, естественно, перпендикулярную ей стену, на которой можно рисовать или клеить малярный скотч.

Затем вытираем фары начисто и встаем в упор к стене. Если боитесь прижиматься очень близко, то 15 см можно не доехать. Ничего страшного)

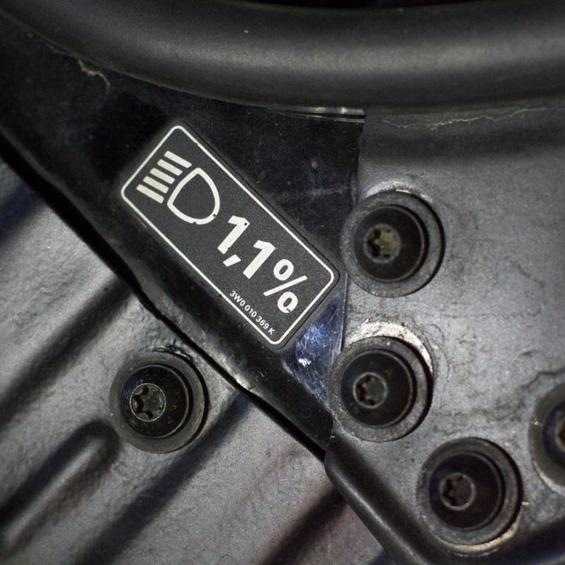

Открываем капот и смотрим на фары. Где-то рядом с фарой или на фаре будет вот такой значок.

Это процент падения луча.

Что он означает?

Чаще всего встречается цифра 1% ровно. Это означает, что за 1 метр луч света снижается по высоте на 1 см.

Дальше курсивом пойдёт матчасть для технарей. Гуманитарии курсив пропускают.
Путём простой математики можно выяснить, на каком расстоянии в метрах (S) от автомобиля луч ближнего «упирается» в землю, если фокальный центр линзы или рефлектора находится на высоте (Н) 65 см от земли
Вычисляется это по формуле S=(H/(n/100))/100, где n-процент падения луча.
Получаем, что S=(65/(1/100))/100=65 метров. Именно на таком расстоянии от машины луч света «упрется» в землю.

Аналогично для 1.1%:
S=(65/(1,1/100))/100=59.09 метров
И для 1.2%:
S=(65/(1,2/100))/100=54.1 метров

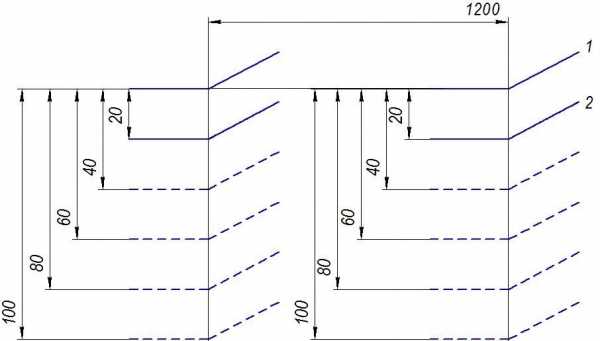

Отмечаем на стене вертикальную/горизонтальную оси и галочки по лучу, стоя в упор к стене.

Измеряем расстояние между галочками. Допустим, это 1200 мм.

Нарисованные оси и галочки на стене, расстояние замеряем рулеткой

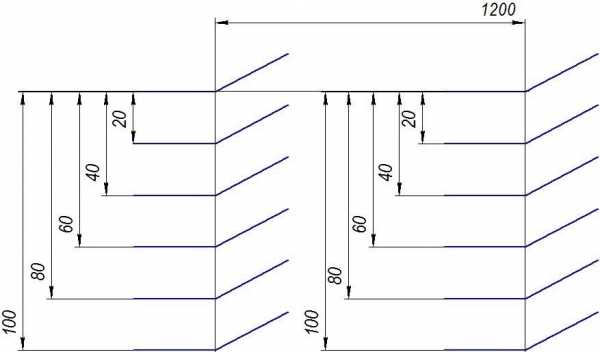

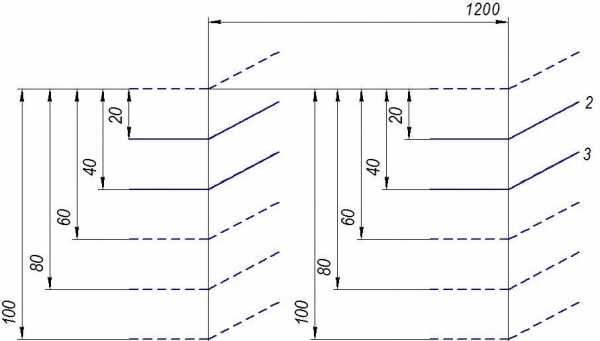

Рисуем с шагом в 2 см такие же галочки ниже тех, что мы уже нарисовали.

Далее отъезжаем от стены на 2 метра. Галочки от фар должны переместиться из положения 1 в положение 2 (упасть на 2 см)

Если галочки от фар не попадают в положение 2, то регулировочными винтами фар добиваемся попадания луча именно в наши отметки.

После настройки садимся в машину и едем ещё на 2 метра назад.
Таким образом, мы уже в 4 метрах от стены, значит галочки должны упасть ещё на 2 см вниз, то есть из положения 2 в положение 3.

Если галочки не попали, снова регулируем фары так, чтоб было совпадение.
И так делаем до 10.

После проделанного, Вы получаете настроенные фары 🙂

Что стоит учесть?

-Качество поверхности, на которой стоит машина (рекомендую парковки крупных ТЦ)

-Точность движения задним ходом
-Точность замеров

www.drive2.ru

Как отрегулировать фары правильно

Фары головного освещения — это важнейший элемент авто, без которого его эксплуатация категорически запрещена. Сохранять их в оптимальном состоянии должен каждый владелец транспортного средства, т.к. они непосредственным образом влияют на безопасность дорожного движения. Чтобы ответить на вопрос, как отрегулировать фары самостоятельно (ближний или дальний свет), ознакомьтесь с нижеописанной инструкцией, в противном случае отдайте свой автомобиль для коррекции в сервисный центр.

Статьи по теме

Когда требуется регулировка фар

Одним из показателей того, что вам необходима регулировка света фар, являются соответствующие сигналы со стороны авто встречного движения. Если водители стали часто сигналить вам без явных причин, значит пришло время обратить внимание на работу головного освещения. Кроме того, настроить фары придется в случае, если световое пятно освещает перед вами не дорогу, а пространство и бордюры. Проводить такую настройку желательно перед началом каждого сезона и после ремонта тех деталей, которые относятся к передней подвеске.

Как должны светить фары

Прежде чем откорректировать и отрегулировать ближний свет фар, чтобы световой пучок был устремлен в нужном направлении, узнайте, как вообще должны работать эти приборы. Фары, которые отрегулированы грамотно и правильно должны светить так, чтобы горизонтальная линия их свечения совпала с предварительно нанесенной на стену горизонтальной чертой. То есть точка, где пучок света устраняется вверх, должен находиться на пересечении черт, которые отмечены на стене.

Как отрегулировать фары

Будь то линзовые или ксеноновые лампы, они должны быть откорректированы так, чтобы во время езды у вас не возникало проблем с дальностью и точностью освещения. Если направление света будет некорректным, а обзор и видимость недостаточными, то это может привести к ДТП. Такой регулировочный процесс, как настройка фар автомобиля требует большой ответственности, и если вы не уверены в себе, то лучше обратитесь к мастеру. В сервисных центрах для этого есть специальные оптические стенды. Если регулировать свет авто вы решили самостоятельно, то ознакомьтесь с основными этапами:

1. Выполнение разметки по определенным схемам на какой-либо стене.
2. Осуществление разметки положения ламп.
3. Произведение непосредственно самой настройки освещения.

Ближнего света

Отрегулировать направление и наклон пучка света, а также отражатель у ближних ламп ВАЗа, Газели и прочих машин несколько сложно, поэтому следуйте строго инструкции. При этом учтите, что правила регулировки таких приборов в России регламентированы ГОСТ 8769-75. Что касается самого процесса, то для начала установите машину в 5 метрах от стены. Если установлены ксеноновые лампы, то увеличьте расстояние до 10 м. Давление в шинах должно соответствовать параметрам, указанных в технических характеристиках авто. Затем:

1. Откройте капот, посмотрите этикетку на корпусе фонаря. Там должно быть изображение в виде профиля фары, которая отклонена на определенный угол. Если наклейки нет, то возьмите данные из техдокументации машины.
2. Нанесите на стену проекции центра вар, вертикальной оси транспортного средства. Можно воспользоваться мелом, клейкой лентой или лазерным уровнем.

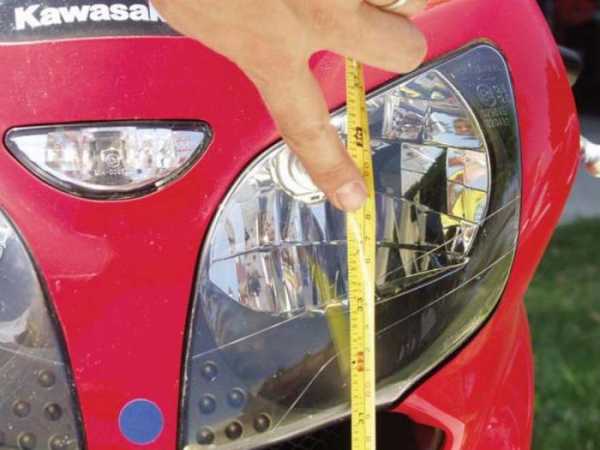

3. Отметки должны быть нанесены на том же расстоянии от земли, что расположены от нее и центры приборов. Соедините все точки линией, параллельной поверхности.
4. Возьмите величину расстояния от стены до авто и умножьте ее на параметр уклона, который был указан на этикетке. К примеру, 500 (см)Х 0,01(один процент) = 5 см. Отступите на эту величину вниз от точек, которые спроектированы от центра ламп, поставьте новые отметки, после чего соедините линией.
5. Включите ближний свет. Если левые края полукружий касаются нижней линии, а правые – верхней, то все в порядке, но если это не так, то откройте капот и отрегулируйте приборы при помощи винтов. Перемещайте лучи по вертикали и горизонтали, чтобы добиться результата.

Дальнего света

Ручная корректировка фар дальнего света может потребоваться только в случае, если приборы были установлены раздельно. Если лампы совмещенные, то настройку необходимо производить по ближнему свету. Что касается раздельных моделей, то процесс их регулировки тот же, что был описан в предыдущем разделе – начиная от обозначения соответствующих точек на стене и проведения параллельных разметок уже для этого вида фар.

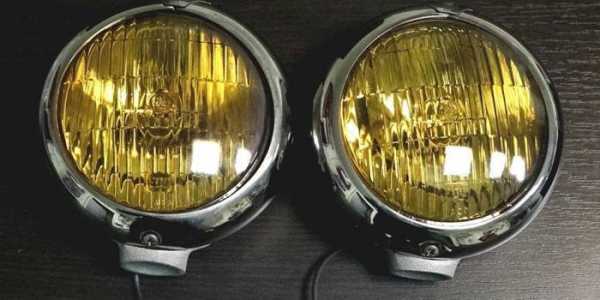

Противотуманные

Чтобы при движении держать руль уверенно, приступите к настройке «противотуманок». Их основное предназначение заключается в освещении дороги перед машиной на расстоянии 15 м и обочины. Как и в описанной инструкции отметьте проекционные точки середины этих ламп на стене, соедините параллельными полу линиями. Затем начертите вторую разметку, включите фары. Если верхний край обоих световых пятен будет касаться второй (нижней) линии, а их центры находиться друг от друга на 120 мм, то все нормально.

Схема регулировки фар

Чтобы решить задачу, как отрегулировать автомобильные фары, расположите ненагруженную машину на ровную горизонтальную площадку перед стеной/невысоким забором. Нанесите на своеобразный экран вертикальную линию «0», после чего проведите от нее еще две линии (симметричные) «Л» и «П» — они должны совпадать с центрами обеих фар. Для дальнейшего решения задачи, как отрегулировать обе фары, воспользуйтесь следующей схемой:

1. Если вы выполнили предыдущие шаги, то нанесите на высоте, которая соответствует расстоянию центров ламп от земли, горизонтальную линию «1», а на 5 см ниже нее – вторую такую же.
2. Закрывайте каждую лампу, проверяя расположение границы света относительно схемы на экране.
3. Световая граница должна проходить по горизонтальной линии «2», а наклонные отрезки начинаться в точках «Е» на пересечении линии «2» с «Л» и «П».

Цена на регулировку фар

Чтобы узнать, сколько стоит отрегулировать фары, ознакомьтесь с предложениями 3-4 и более сервисных центров, т.к. стоимость процесса может сильно разниться. Такой подход поможет сэкономить. Цена может складываться от опыта, профессионализма работников, местонахождения сервиса. Планируя сравнить цены в Москве, воспользуйтесь следующей таблицей:

Название	Цена в рублях
АПЕКС	500
Феол-Авто	от 1200
Е2АВто	900
Альтика	500

Видео

Регулировка фар без прибора/adjustment of the headlights without the device

Нашли в тексте ошибку? Выделите её, нажмите Ctrl + Enter и мы всё исправим! Рассказать друзьям: Комментарии для сайта Cackle

sovets.net

YURRaVS › Блог › Регулировка фар; Зачем это нужно делать? Самостоятельная регулировка света фар

В дождь, снег и особенно в туман плохо отрегулированные фары могут приводить к появлению отрицательного эффекта – широкий высокий луч «засвечивает» пространство впереди автомобиля, создавая световую завесу, как для его водителя, так и для встречного транспорта.

Самостоятельная регулировка света фар

Если нет передвижных оптических приборов, то регулировку можно проводить с помощью экрана.

Поставьте заправленный топливом и полностью снаряженный автомобиль с нагрузкой 75 кг на сиденье водителя на ровной горизонтальной площадке в 5 м от гладкой стены или какого-либо экрана (щит фанеры размером около 2х1 м и т.п.) так, чтобы ось автомобиля была ему перпендикулярна. Перед разметкой экрана удостоверьтесь, что давление воздуха в шинах нормальное, а затем качните автомобиль сбоку, чтобы установились амортизаторы подвесок.

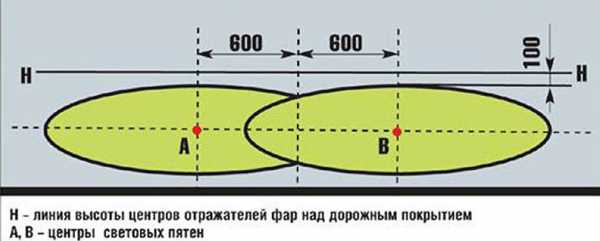

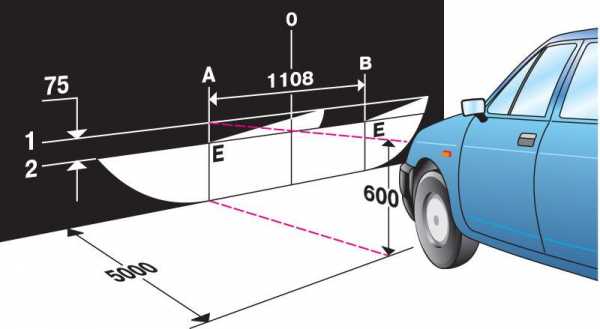

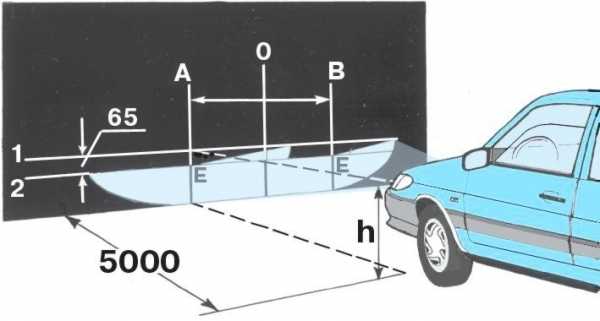

Начертите на экране вертикальные линии: осевую О и линии А и В, проходящие через точки Е, соответствующие центрам фар. Эти линии должны быть симметричны относительно осевой линии автомобиля. На высоте, соответствующей расстоянию центров фар от пола, проведите линию 1 и ниже ее на 65 мм линию 2 центров световых пятен.

Если на автомобиле имеется корректор фар, то установите его ручку на панели приборов в положение, соответствующее нагрузке автомобиля одним водителем.

Включите ближний свет фар. Последовательно, сначала для правой фары (левая фара закрывается куском картона или темной материи), а затем для левой (правая закрыта) отрегулируйте регулировочными винтами световые пучки фар.

У отрегулированных фар верхняя граница световых пятен должна совпадать с линией 2, а точки пересечения горизонтального и наклонного участков световых пятен — с точками Е.

Если на вашем автомобиле установлены противотуманные фары, то направление их света, как правило, регулируется только по высоте. Фары регулируют так, чтобы верхняя граница световых пятен совпадала на экране с горизонталью, проведенной на 100 мм ниже линии высоты центров протвотуманных фар.

Всегда нужно помнить, что такая регулировк

www.drive2.ru

Регулировка ближнего света фар: правила, инструкции, советы

Вождение автомобиля в темное время суток невозможно без освещения. Как можно в темноте разглядеть приближающееся встречное транспортное средство или опознать догоняющую попутку?! В том-то и дело – никак. И тут мало иметь хорошую оптику, необходима правильная регулировка ближнего света фар или дальнего освещения. Можно ли сделать все своими руками или нужно обязательно поручать эту работу специалистам? И в чем вообще вся суть? Попробуем разобраться в этом непростом деле.

Необходимость

Фары не просто так даны автомобилям, поскольку обеспечивают водителям отличную видимость в темное время суток. Это позволяет не терять контроль над ситуацией и своевременно принимать важные решения. При этом если световой пучок настроен не так как нужно, это представляет серьезную опасность для встречных водителей. Их может ослепить, что приводит к возникновению аварийной ситуации.

В то же время, если свет будет непосредственно вблизи транспортного средства, не далее нескольких десятков метров, то водитель не увидит всей картины, и большая часть дороги будет во мраке. А это не позволит в случае обнаружения препятствия на скорости, принять быстрое и верное решение.

По этой причине каждому автолюбителю желательно знать, как отрегулировать свет фар, чтобы при необходимости можно было провести настройку самому. Ведь никто не знает, когда это может понадобиться.

Основные причины нарушения освещения

Не в любой ситуации, когда нарушен свет фар, требуется тут же проводить их настройку. Необходимо сначала провести визуальную диагностику источников света – не исключено, что причина кроется на поверхности. В качестве основных причин можно рассмотреть следующие ситуации:

• Самый распространенный случай – это помутнение рассеивателя. Большая часть светового потока не может преодолеть мутную поверхность фары, из-за чего его дальность существенно снижается. Решить такую проблему можно двумя способами: заменить полностью оптику (дорого и трудоемко) или выполнить полировку прозрачной поверхности (немного легче).
• Что касается автомобилей старшего поколения, то у многих моделей конструкция оптики устроена так, что невозможно добиться желаемого освещения. Здесь не поможет ни полировка стекла, ни таблица регулировки фар ближнего света. Единственно возможный выход из ситуации – приобретение ксеноновых ламп.
• Отрицательным образом сказывается и наличие конденсата внутри оптики. Он может появиться из-за трещин стеклянной или пластиковой поверхности фар либо в случае нарушения герметизации модуля. Тут выручит замена прозрачного элемента фары при помощи клея-герметика.
• Из-за неисправного генератора свет может быть тусклым или АКБ не в состоянии выработать нужное напряжение, чтобы лампочки светили ярко. Здесь для проверки стоит использовать тестер.

Если перечисленные причины не были обнаружены или наоборот уже устранены, то следует задуматься над регулировкой.

Услуга СТО

Не все автолюбители, в особенности новички, в точности знают, как отрегулировать свет фар на своем транспортном средстве. Зачастую результат такой самодеятельности приводит к их неправильному свечению, а это довольно опасно, причем не только в для самого владельца автомобиля, но и прочих водителей, как правило, встречных. Они уже точно не обрадуются тому, что их слепят.

Настройка требует определенных знаний и умений. Однако при отсутствии опыта, подходящего помещения или места, а также при наличии каких-либо сомнений, лучше посетить СТО, где вся работа будет выполнена на профессиональном уровне.

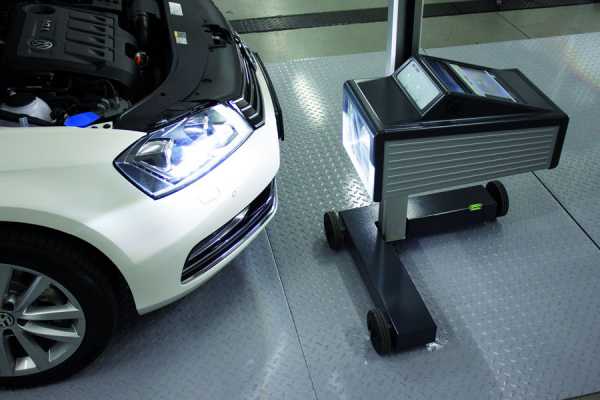

Большинство станций имеют необходимое оборудование, которое позволяет более точно провести регулировку. Даже если автолюбитель сделал все вроде вполне удачно, все равно необходимо обратится к специалистам, которые проверят правильность настройки ближнего света фар. Если все сделано как надо, то в будущем можно спокойно делать работу, ни о чем не беспокоясь.

Самостоятельный процесс

Если же есть уверенность в своих силах, то можно попробовать сделать всю работу самостоятельно. При этом обычно используется стандартная схема по настройке автомобильной оптики. Тем не менее, ряд производителей источников освещения могут предложить свой алгоритм. При этом схему можно найти в личной документации к автомобилю или лампам.

Рассмотрим универсальный вариант, который может подойти ко всем моделям автомобилей. Но для начала стоит упомянуть некоторые нюансы, о которых не следует забывать.

Нюансы регулировки

Перед выполнением регулировки ближнего света фар нужно проверить, накачаны ли колеса, как то предусматривают технические требования. Транспортное средство должно быть нагружено равномерно, чтобы не было перегрузки на одну из осей. Что касается узлов и агрегатов подвески, то они должны быть без дефектов, из-за которых автомобиль может быть завышен или занижен относительно дороги.

Как отмечает большинство производителей транспортных средств, машину стоит заправить на полбака. Сами лампы тоже должны быть целыми, при наличии каких-либо дефектов регулировка невозможна. Также важно, с какой стороны находится руль, так как если это праворульная модель, то здесь применяются отличные лампочки.

Еще стоит учесть тип источников света:

• раздельный;
• совмещенный.

Как правильно настроить ближний свет в этом случае? Совмещенная лампа может обеспечить как ближний, так и дальний свет. С раздельным фонарем все понятно – каждый отвечает только за ближнее или дальнее освещение. Регулировка раздельных ламп производится по отдельности, а совмещенные по ближнему освещению.

Подготовительный этап

Как советуют многие опытные водители, не стоит проводить настройку световых приборов без подготовки. В противном случае придется обратиться к специалисту. Суть подготовки сводится к созданию подходящих условий:

1. Из багажника автомобиля удаляются все лишнее, за исключением штатного набора инструментов, домкрата, аптечки, знака аварийной сигнализации.

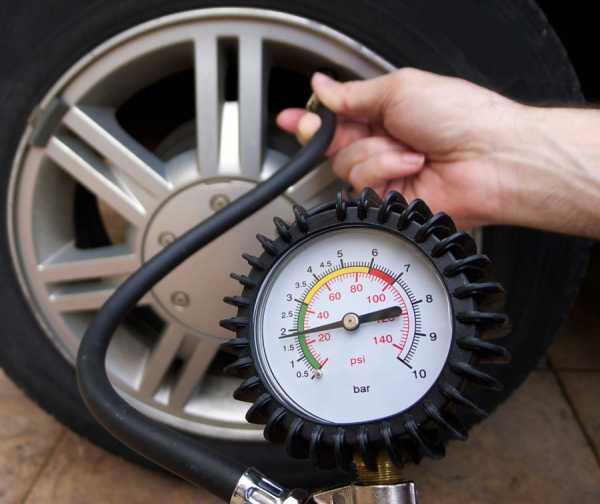

2. Проверяется, накачаны ли шины, как говорилось ранее. Причем на всех колесах должно быть одинаковое давление в соответствии с указаниями производителя.
3. Весь процесс регулировки ближнего света своими руками может пройти быстрее, если пригласить помощника, который должен обладать таким же весом, что и владелец автомобиля.
4. Фары нужно очистить от загрязнений. И если обычная грязь убирается водой, то для удаления пятен масла или клея нужен органический растворитель (уайт-спирит, ацетон или сольвент).

Также потребуется найти ровную горизонтальную площадку со стеной. Она должна быть подходящей площади, чтобы расположить автомобиль на расстоянии 5-10 м от стены, выступающей в качестве вертикального стенда. Также пригодятся мелки либо малярный скотч и крестообразная отвертка.

Нанесение разметки

На стене нужно провести вертикальную линию, которая должна приходиться на центральную ось симметрии автомобиля. По обе стороны от нее нужно начертить еще две тоже вертикальные линии, которые будут совпадать с центром фар.

Теперь для регулировки ближнего света фар нужно начертить горизонтальную линию, которая должна располагаться на высоте, равной расстоянию от центра фар до поверхности земли. Ниже нее на 50 мм будет вторая горизонтальная линия. А ниже второй границы на 100 мм следует расположить третью линию.

После подготовки стенда можно переходить непосредственно к регулировке световой оптики.

Технология проверки фар

Транспортное средство располагается на определенном расстоянии от стенда проверки, что указано в инструкции по эксплуатации автомобиля. После этого включается ближний свет.

Теперь, закрывая по очереди каждый фонарь непрозрачным материалом (хорошо подходит картон или фанера), проверяется расположение светового пятна. Верхняя граница должна соответствовать второй линии на разметке. Что касается границы противотуманных фар, то она не должна быть выше третьей линии.

Сама регулировка

Если в ходе проверки все совпало, то есть фара передняя правая и левая светит как надо, значит, все в порядке и беспокоится не о чем. В противном случае необходимо переходить к непосредственной регулировке.

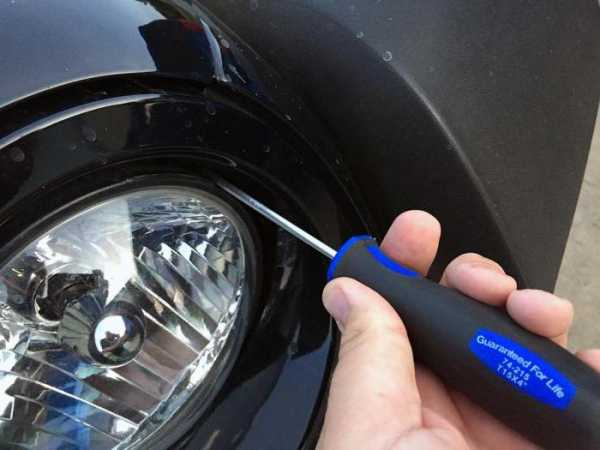

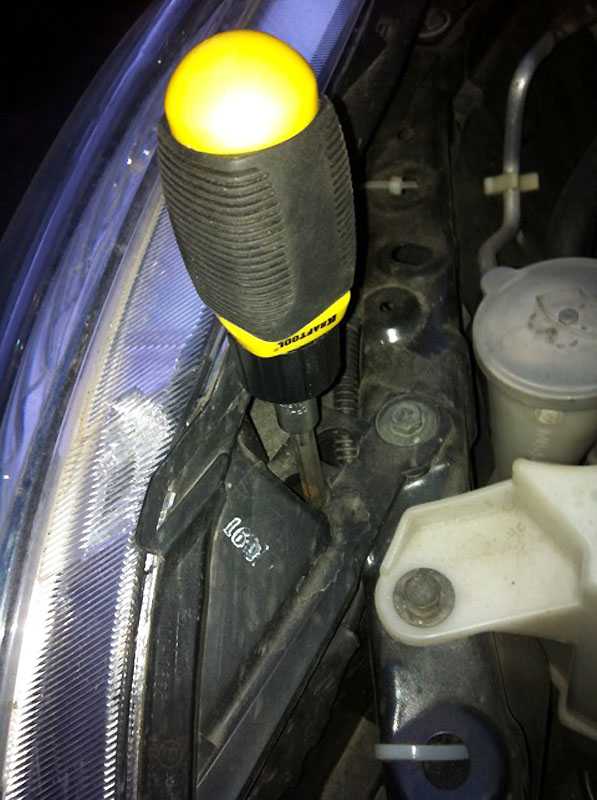

Для этого у каждого автомобильного осветительного прибора присутствуют специальные винты. У большинства моделей они расположены на внутренней поверхности. Настройка производится путем их поворачивания. Важно, чтобы световой пучок соответствовал описанной выше схеме.

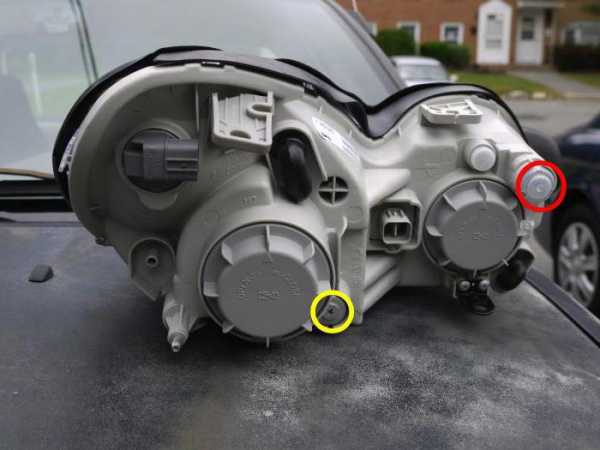

Обычно для регулировки используются 2 винта. Один из них нужен для настройки наклона фары, иными словами, он регулирует границу светового потока относительно горизонтальной линии. Обычно он располагается в верхней или нижней части корпуса.

При помощи второго винта обеспечивается поднятие либо опускание правой части светового пятна. Его место расположения – сбоку фары.

Длительность процедуры

Многие приведенные советы по регулировке ближнего света фар помогут вам настроить оптику. На проведение процедуры уходит 30 минут, а по завершении работы можно приятно удивиться результату проделанной работы. К тому же правильно настроенные фары позволяют избежать утомляемости глаз. При этом, если следовать простой инструкции, то итог будет не хуже той регулировки, которая будет проделана в автосервисе.

Способы восстановления отражателей фар

Иногда возникает необходимость восстановить отражающие свойства рефлектора фары. В этом случае можно прибегнуть к одной из нескольких методик:

• использование металлизированного скотча;
• наклеивание зеркальной пленки;
• покрытие хром-краской.

Фольгированный скотч с глянцевой металлизированной поверхностью продается в любом строительном магазине. Восстановление отражателей фар с его помощью хорошо тем, что в отличие от обычной фольги, он в меньшей степени мнется, но не исключается появление заломов. У материала есть прочная клеящая основа, которая может держаться годами, что позволяет отражателю спокойно функционировать.

Внешний вид пленки «Оракал №351» напоминает хромированную поверхность и отличается гибкостью и эластичностью. За счет этого ею удобно оклеивать различные неровности.

Перед тем, как наносить скотч или пленку поверхность отражателя нужно очистить и обезжирить. Потом нарезать из материала фрагменты произвольного размера, после чего приступать к наклейке. Только для пленки лучше предварительно из бумаги сделать шаблон. А для разглаживания стоит использовать пластиковую лопатку с закругленным концом. При необходимости материал подрезается канцелярским ножом.

Восстановление отражателей фар при помощи хром-краски не сулит ничего сложного. Не надо ничего резать. Все, что нужно, – это на очищенную поверхность нанести содержимое баллончика (одного вполне достаточно). На просушку уходит 1,5-2 ч., после чего рефлектор готов к работе.

В заключение

Как показывает практика, новички проходят настоящее испытание, а вся процедура может затянуться на час, если не больше. Однако это не означает, что настройка автомобильной оптики является невыполнимой работой. С течением времени приходит опыт и сноровка, что позволяет снизить продолжительность до нескольких десятков минут (оптимально – полчаса).

Но, несмотря на легкость процесса, от владельца транспортного средства требуется предельная концентрация внимания. Причем нужно помнить о риске повредить регулировочные винты фар. Если ничего не страшит, то можно смело браться за регулировку ближнего света фар. В ином случае лучше воспользоваться услугами профессионала.

fb.ru

Как самостоятельно настроить и регулировать фары на автомобиле

Несмотря на большое разнообразие автомобилей, регулировка оптики предполагает следование одной и той же последовательности действий. Настроить фары можно как в условиях сервиса, так и самостоятельно, при этом в последнем случае не потребуется наличие специальных инструментов и приспособлений.

Когда и для чего нужно регулировать фары автомобиля

Каждый автовладелец должен знает, что в тёмное время суток управлять транспортным средством можно только при хорошем освещении, которое способна обеспечить правильная регулировка фар. Если оптика настроена неверно, а угол наклона не соответствует установленным требованиям, то водители встречных машин будут ослепляться потоком рассеянного света. Такая ситуация повышает вероятность возникновения ДТП при встречном разъезде автомобилей. Помимо этого, низкая эффективность работы фар сокращает зону видимости, что также влечёт к аварийным столкновениям.

Эксплуатация автомобиля происходит на дорогах с покрытием, которое в большинстве случаев имеет неровности. В результате угол установки фар изменяется и возникает необходимость регулировки время от времени. Кроме этого, к этой процедуре прибегают в следующих ситуациях:

• если устанавливалась новая фара, производилась замена лампы либо отражающего элемента;
• при монтаже противотуманок;
• в случае ДТП, при котором был повреждён передок автомобиля;
• при ремонте или замене элементов подвески;
• при замене колёсных дисков либо шин.

Одной из ситуаций, когда требуется прибегать к регулировке фар, является их замена

Как настроить правильно: подготовка к работе

Если придерживаться советов опытных автовладельцев, то они не рекомендуют новичкам выполнять самостоятельную регулировку оптики без предварительной подготовки к этому процессу. В противном случае придётся обратиться за помощью в автосервис. Этап подготовки к настройке предполагает создание условий, которые соответствуют стандартному положению автомобиля:

1. Перед началом регулировки из багажного отделения убирают все посторонние предметы и оставляют только штатные инструменты, к которым относится аптечка, домкрат, знак аварийной остановки.
2. В ходе настройки кузов должен располагаться правильно, для чего проверяют давление в шинах. Параметр должен соответствовать рекомендациям завода-производителя.
3. Если регулировку осуществлять совместно с помощником, то процедуру можно ускорить, при этом весовые категории с владельцем должны быть одинаковыми.
4. Выполняют очистку оптики от грязи. Для удаления дорожной пыли используют чистую воду, а для того чтобы избавиться от масла и прочих химических веществ, используют органический растворитель.
5. Регулировочные винты предварительно смачивают проникающей жидкостью. После, крепёж ослабляют и проверяют, насколько надёжно фары посажены в нише.
6. Перед началом регулировки требуется найти ровную площадку и произвести на стене вертикальную разметку.

Для подготовки автомобиля к регулировке оптики, одним из пунктов является проверка давления в шинах

Нанесение разметки для регулировки

Для правильного осуществления разметки требуется подъехать к стене на 2 м, после чего на неё наносится центр автомобиля и центральную ось ламп. Далее, следует отметить расстояние от поверхности дороги до выбранного осветительного прибора. От центра фары отмечается расстояние до центра машины. Затем отмечают линию, ниже от нанесённой на 5 см. Она будет соответствовать положению лампы от пола. После отъезжают от стены на 7 м. Далее, точки, соответствующие оптическим центрам каждого осветительного прибора, соединяют линией, которая дополняется ещё тремя вертикально расположенными отрезками (от центра фар и центра автомобиля). Когда разметка будет закончена, приступают к регулировке ближнего и дальнего света фар.

Прежде чем настроить фары, необходимо на вертикальной стене нанести разметку, в соответствие с которой можно будет понять, куда нужно смещать оптический прибор

Способы регулировки фар машины

Существует несколько вариантов регулировки оптических приборов:

1. Применение стенда. Этот способ используется в условиях автосервисов.
2. Регулировка с помощью прибора, с помощью которого можно добиться оптимальных результатов.
3. Если прибора нет, то юстировку можно выполнить вручную.

Настройка оптики на СТО

Далеко не каждый водитель знает, как отрегулировать оптический прибор правильным образом. В этом случае лучшим выходом будет обратиться на СТО, где при помощи специальных приборов отрегулируют фары, при этом точность будет выше, чем при ручной настройке. Если процедура выполнялась впервые, то также стоит обратиться на СТО для проверки точности проведённой работы. В результате вы будет знать, насколько все правильно делаете.

В условиях СТО фары регулируют при помощи специального оборудования

Самостоятельная регулировка

Для настройки оптики своими руками прибегают к стандартной схеме. В то же время некоторые производители автомобилей и ламп предлагают свои методы регулировки. Как правило, схема регулировочного процесса должна прилагаться к технической документации на машину. Универсальный способ, который подходит для большинства автомобилей, предполагает следующую последовательность действий:

• на ровной вертикальной поверхности (стене) выполняется разметка, которая будет задействована в качестве стенда;
• автомобиль располагают перед стеной на ровной горизонтальной площадке на удалении 7–10 м.

Пошаговая настройка фар своими руками

Когда все подготовительные мероприятия выполнены, можно приступать к регулировке ближнего, а затем дальнего освещения.

Настройка ближнего света

После правильной разметки включаем свет фар. В первую очередь производится регулировка угла наклона оптического прибора. Параметр должен совпадать с горизонтальной линией, отмеченной на стене. Чтобы добиться нужного пучка света вращают регулировочные винты, которые располагаются на тыльной стороне фары в подкапотном пространстве. Процесс происходит попеременно, при этом один прибор регулируется, второй прикрывается, например, картоном. При установке пучка света немного ниже места, где отмечены центры оптических приборов, можно считать, что процедура выполнена правильно.

Настройка фар выполняется регулировочными винтами, расположенными с тыльной стороны оптического прибора

Настройка дальнего света

Дальнее освещение регулируется отдельно от ближнего, при этом несколько изменяется разметка на стене. Вертикальная поверхность должна быть ровной и гладкой, но расстояние должно составлять минимум 10 м. Последовательность разметки такова:

1. Полностью снаряжённый и заправленный автомобиль устанавливают на ровной площадке напротив вертикальной поверхности, на которой размечается положение центров фар. Для фиксирования реальных мест этих центров, ищем их на машине. Полученные точки соединяются, также проводится горизонтальная линия на 12 см ниже основной.
2. После разметки автомобиль отгоняется на 10 м, регулятор освещения выставляется на ноль. Световой пучок, который получен от головной оптики, обязательно должен находиться верхней границей на нижней линии под основной горизонталью.

Видео: регулировка фар на примере Ford Fusion

Регулировка ПТФ

Настройка осуществляется путём вращения оптического прибора по вертикали и горизонтали, добиваясь оптимального угла наклона. Предварительно ослабляют болты крепления противотуманок к бамперу и выполняют следующие действия:

• Автомобиль устанавливают на ровной поверхности на расстоянии порядка 5–7 м от вертикальной поверхности (например, стена дома). Машина должна быть установлена таким образом, чтобы её ось была перпендикулярна плоскости, на которой будет осуществляться разметка.
• Давление в шинах должно соответствовать норме, при этом сам автомобиль нужно качнуть сбоку, чтобы пружины подвески стали на место.

Регулировка противотуманных фар имеет некоторые отличия, по сравнению с головной оптикой

Сам процесс регулировки состоит из следующих шагов:

1. Измеряется расстояние между центром противотуманной оптики и основанием площадки.
2. Отмечается горизонтальная линия на стене, уровень которой соответствует выполненным измерениям.
3. Включают ближний свет и делают отметку на вертикальной поверхности с нанесением центра двух лучей.
4. Выключают ближний свет и включают противотуманные фары.
5. При расположении автомобиля в 5 м от поверхности с разметкой, верхняя граница пучка света должна находиться на 10 см ниже высоты от уровня горизонтальной площадки. Противотуманная оптика должна устанавливаться параллельно продольной оси машины.
6. Между центрами световых пучков расстояние должно составлять 1200 мм.
7. На стене проводится линия, которая разделяет автомобиль на две половины.
8. Чертится полоса, которая на 10 см ниже первой.
9. Измеряют расстояние от противотуманной фары до земли и от лампы до центра автомобиля.
10. Полученное пересечение линий и будет центром противотуманок.

Видео: как отрегулировать противотуманные фары без прибора

Такова схема регулировки фар головного света и противотуманок. Ознакомившись с последовательностью действий, настройку можно выполнить самостоятельно. Правильно выполненный процесс повышает уровень безопасности водителя, пассажиров и других участников дорожного движения в тёмное время суток. Из сказанного можно сделать вывод, что периодическая проверка эффективности работы фар является важным мероприятием и пренебрежение этим процессом неуместно.

Для самостоятельной регулировки фар потребуется подготовить автомобиль, найти вертикальную поверхность, ровную площадку под него и правильно нанести разметку. Останется настроить оптику регулировочными винтами, следуя определённой последовательности действий.

Оцените статью: Поделитесь с друзьями!

autoclub.su
