Диапазон x на антирадаре что это – K (Кей), Ka, Ku, X, L

Что значит диапазон «кей» на радаре? Принцип работы радар-детектора

Штрафы за превышение скорости растут с каждым днем. И поэтому все больше набирают популярность устройства, которые отслеживают скоростные режимы. Хороший радар-детектор может помочь сэкономить не только финансы, но и нервы.

Но купить прибор — это только первый шаг. Понять, что значит диапазон «кей» на радаре, а также изучить принцип его работы поможет эта статья.

Что такое радар-детектор и его диапазоны

Для начала нужно разобраться в терминологии и понять разницу между радар-детектором и антирадаром. Некоторые считают, что это одно и то же. Но это неверный вывод.

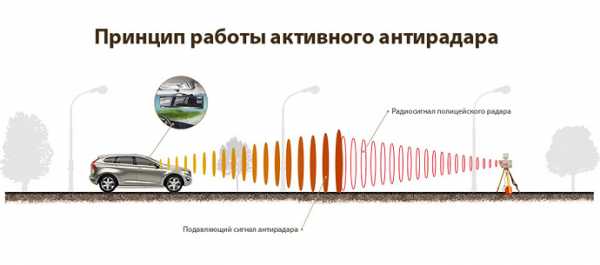

Антирадар — это устройство, подавляющее частоты, на которые оно настроено. Такой активный прибор запрещен законом, его использование может повлечь за собой штрафы с конфискацией.

А вот радар-детектор по своей сути — электронное устройство пассивного типа, которое только обнаруживает и предупреждает владельца о том, что он находится на территории действия радаров ГАИ. То есть радар-детектор — это обычный приемник, улавливающий определенные частоты, при этом не подавляя и не перекрывая их. Он не запрещен законодательством.

Чаще всего данные автомобильные приборы могут работать в нескольких радиочастотных диапазонах (радиочастота, в которой работает излучатель). Таких диапазонов существует несколько. Чтобы было легче воспринимать, их обозначили буквами: X, K, Ku, Ka. Также существует еще несколько весьма интересных дополнительных режимов.

Диапазон Х

Частота, которая легла в основу первых радаров, именуется диапазоном Х. Его рабочая волна — 10525 МГц. Полоса пропускания диапазона — 10,50-10,55 ГГц. На основе этого были разработаны радары для ДПС типа «Барьер», «Сокол», «Сокол М» («Д», «С»).

На данный момент радары, работающие на частоте Х, уходят в прошлое. Причина тому — моральное и техническое старение таких гаджетов. В таком же диапазоне работает много индустриальных и бытовых приборов, что вызывает ложные срабатывания.

Диапазон «кей»

Более новые устройства уже работают на диапазоне К (или «кей»). Его рабочая частота — 24150 МГц. Пропускная полоса составляет 100 МГц, а это значит — меньше помех.

Гаджеты, работающие в диапазоне «кей», обладают большим энергетическим потенциалом и меньшей продолжительностью периода. Следовательно, девайс имеет повышенную дистанцию выявления радаров ГИБДД (в полтора раза по сравнению с диапазоном Х) и компактные габариты.

Этот диапазон является базовым практически во всем мире. На его основе работают такие радары, как «Беркут», «Искра-1», а еще их модификации и версии с фото- и видеовозможностями.

Что значит диапазон «кей» на радаре? Ничего сложного, просто радар-детектор уловил сигнал, излучаемый радаром сотрудника ГИБДД, или камеру.

Диапазон Ku

Несущая частота Ku диапазона — 13,45 ГГц. Это редкий режим радар-детектора, который применяют в странах Европы, а также на Украине и в Белоруссии. Этот режим не приобрел популярности по той причине, что он частично используется для нужд спутникового телевидения. Соответственно, этот факт вызывает много помех.

Диапазон Ka

Это довольно новый и очень перспективный радиочастотный диапазон, который имеет несущую частоту 34,7 ГГц. Применять его начали в Америке в 1991 году. Сейчас используют также в Европе, а вот страны СНГ и Россия пока его не применяют.

Данный диапазон радар-детектора отличается еще большим энергетическим потенциалом и меньшей продолжительностью периода. Благодаря этому, диапазон Ка имеет дальность детектирования 1,5 км, во время которого соблюдается высокая точность и минимально потраченное время.

Такой диапазон называют «супершироким» (SuperWide). Все это по причине его большой пропускной полосы — 1400 МГц.

Важно! В России в режиме Ka может работать некоторая армейская и радиоизмерительная техника, что вызывает ложные сигналы.

Дополнительные режимы и функции

Лазерный диапазон. Первый раз устройства, работающие с лазером, начали применять для вычисления скорости еще в 90-х годах прошлого столетия. Принцип работы радар-детектора очень прост: подается несколько коротких сигналов с равным промежутком времени. Проведя цифровые вычисления, устройство выдает среднее число. Этот принцип по своей сути остался прежним, а вот расстояние и частота сигналов как раз таки поменялись. Сейчас длина импульсов колеблется от 800 нм до 1100 нм. Все современные радар-детекторы оснащены специальными сенсорами, которые улавливают лазерные импульсы. Единственное «НО» — работать устройство с лазерным диапазоном может только в сухую погоду.

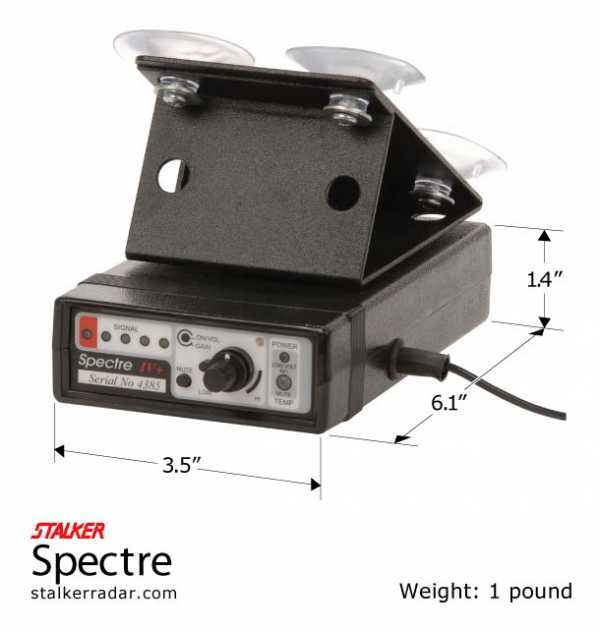

Режим VG2 или Spectre. Применяют эти режимы в тех регионах, где использование радар-детекторов запрещено законом. В основном это европейские страны и некоторые штаты в Америке. Суть такова, что пеленгатор имеет сверхчувствительный приемник, который и улавливает сигналы радар-детектора. При этом с большой долей вероятности указывает местонахождение запрещенного девайса. Именно поэтому в последних версиях хороших радар-детекторов есть встроенная функция автоматического отключения своего гетеродина, если в его «поле зрения» появится радар, что работает в VG2 диапазоне.

Важно! В России, Беларуси и на Украине некоторое спецоборудование приема и передачи связи работает в режиме VG2. Поэтому на момент пребывания в этих странах данную функцию лучше выключать, дабы не вызывать ложных сигналов.

Режим РОР. Есть радары, которые применяют только один импульс для измерения скорости. Длительность его может быть до 1/15 секунды. То есть скорость такие радары измеряют очень быстро — достаточно 1 секунды. Обычно такой режим применяется в радаре типа «Искра». Если радар-детектор не оснащен РОР-режимом, то он попросту не может его идентифицировать. Режим РОР — это стандарт международного уровня, который соблюдают все мировые лидеры.

Режимы Ultra-X и Ultra-K. Это режимы, представленные создателями из Китая и Кореи. По сути, это тот же РОР, только «урезанный» и не имеющий сертификации. Режимы не отличаются корректной работой с импульсами диапазонов Х и К.

Режимы Hyper-X и Hyper-K. Это самые новые закрытые комплексы системы. Суть работы заключается в двойном эвристическом анализе принимаемых сигналов. Комплексы обладают очень высокой точностью детектирования сигналов любой продолжительности в таких режимах, как Х, К и NEW К (расширенный диапазон).

Функция SWS. Для пользования радар-детекторов в России эта функция не нужна. По своей сути SWS — это система, которая предупреждает об опасности. То есть при приближении к аварийному участку радар-детектор подает сигнал-предупреждение.

Функция «Антисон». Эта опция разработана специально для того, чтобы проверять реакцию водителя через определенный промежуток времени. Алгоритм работы таков: автомобильный радар издает звуковой сигнал, и если в кратчайший период времени водитель не отключит его, то устройство начинает «бить тревогу».

Типы приемников. Их преимущества и недостатки

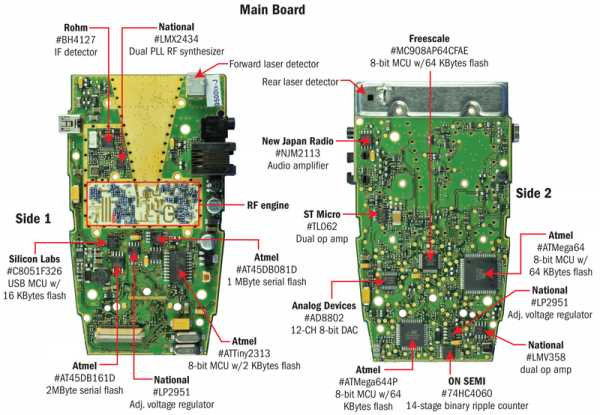

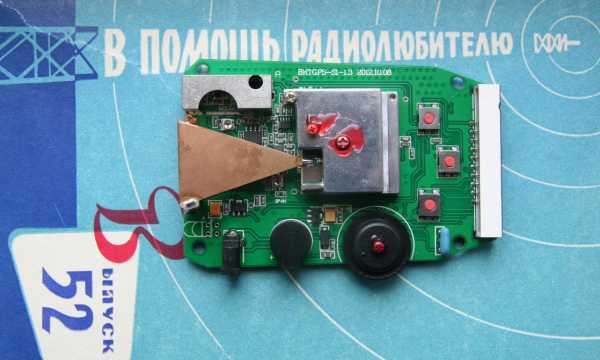

В автомобильных радарах-детекторах существует два типа приемников радиосигнала: без преобразования (прямого типа) и дискриминатор частоты (то есть с преобразованием на основе супергетеродина).

Приемник прямого типа — это самый легкий (и к тому же самый старый) способ. Такой радар-детектор не нужно скрывать от специальных режимов радаров ГАИ. А все потому, что усилитель не имеет никаких излучений. Еще одним достоинством такого устройства считается практически полное отсутствие помех.

Но все плюсы можно назвать и минусами. Несмотря на дешевизну, из-за низкой чувствительности от девайсов такого типа отказались во всех странах, кроме отечественных изготовителей.

Усилитель, базирующийся на гетеродине или супергетеродине, считается более прогрессивным и технологичным. Его используют в радарах средней и высокой ценовых категорий. Главным преимуществом таких приборов является их высокая чувствительность и способность отсеивать лишнее с входящего потока сигналов.

Важным недостатком данного усилителя можно назвать возможность его легко обнаружить сотрудниками ДПС с помощью специальных гаджетов.

Принцип работы и место установки

Принцип работы прибора следующий: чтобы измерить скорость, радар ДПС принимает сигнал, который отражается от движущегося автомобиля. Радар-детектор же работает «напрямую», без отражения. При идеальных условиях (хорошая местность и погода) радар-детектор может «видеть» на расстоянии до 5 км (а вот радар ГАИ — всего 400 м).

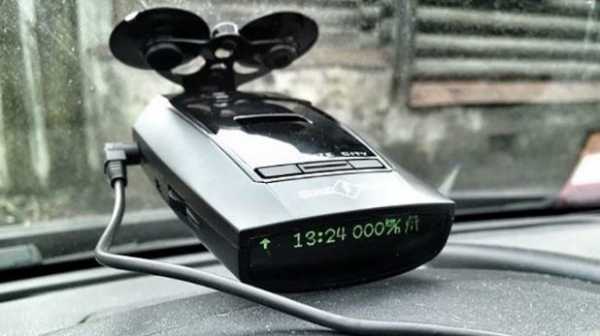

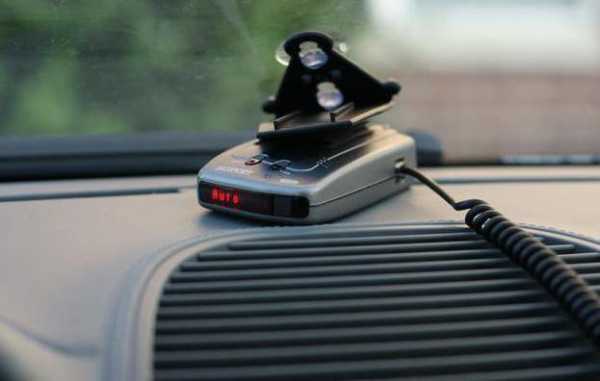

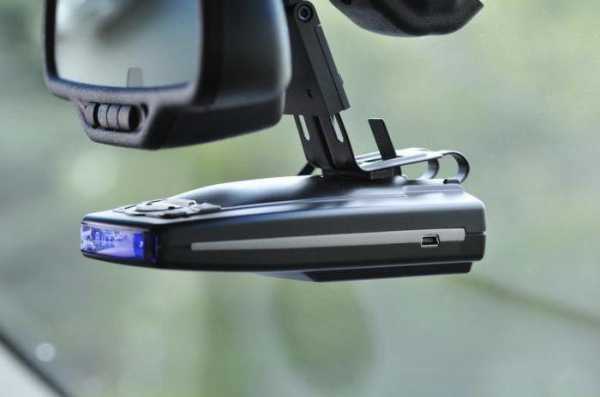

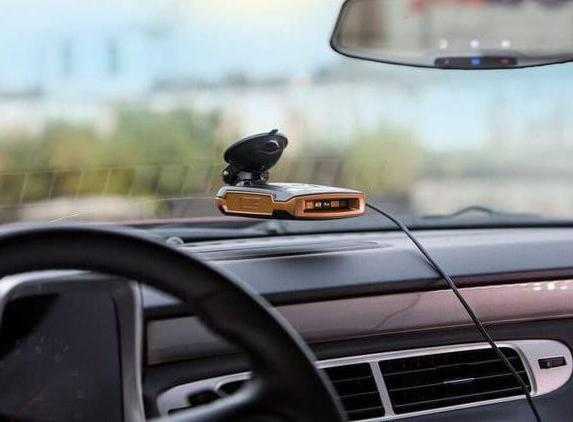

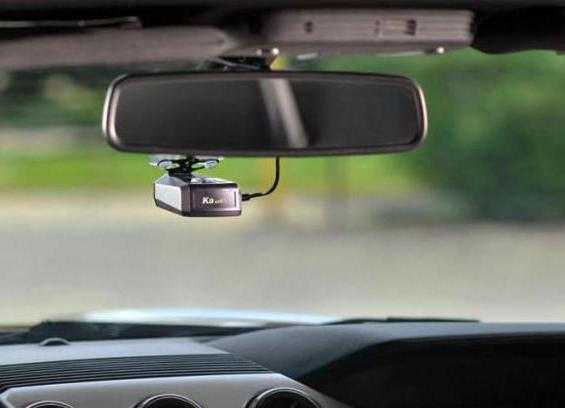

Обычно автомобильный радар устанавливается на лобовом стекле машины с помощью небольшого кронштейна. Тут важный момент: нужно найти такое место, где нет полосок обогрева и тонировки, так как это все влияет на прием сигнала. Питание происходит от прикуривателя или встроенной батареи питания.

Радары-детекторы Neoline

В качестве предисловия нужно сказать о таком «потрясении», как использование радара типа «Стрелка», который отличился тем, что измерял скорости всех машин, которые попадали в зону его действия. Панорамный обзор видеокамер и подсветка до 200 м — еще одни преимущества этого комплекта.

Долгое время разработчики радар-детекторов не знали, каким образом обойти «Стрелку». На выручку пришли устройства со встроенной функцией GPS, которые подавали сигнал при приближении к камере. Но даже такой девайс «ловил» слишком много помех.

В итоге компания Neoline представила свое изобретение — радар-детектор, который может обнаружить «Стрелку» на расстоянии до 800 м в условиях города. Также радар-детекторы Neoline работают и в стандартных диапазонах — Х, К, Ka, La (лазерный диапазон). Некоторые модели Neoline имеют встроенные GPS-модули.

Разработчики компании активно работают над усовершенствованием алгоритмов работы своих девайсов, модернизируют внешний вид гаджетов.

Обновление и прошивка

Рано или поздно встает вопрос о том, как обновить радар-детектор. Важно понимать, что это следует делать только согласно инструкции по эксплуатации. В книжке будут указаны советы производителей об этой задаче, также должна быть описана версия прошивки и инструкции по перепрограммированию.

Важно! Каждый изготовитель использует собственные базы и обновления. Следовательно, процесс перепрограммирования может отличаться в зависимости от модели девайса. Как обновить радар-детектор?

Алгоритм работы самостоятельного перепрограммирования:

• В первую очередь снимаем девайс и подключаем его к компьютеру с помощью кабеля (обычно он идет в комплекте).
• Далее следует запустить специальное программное обеспечение. Тут важно выбрать именно то, которое соответствует модели девайса. Заранее необходимо ознакомиться с правилами пользования и отзывами потребителей. Обычно базы обновления и версии прошивки есть на сайте у производителя. Но также их можно найти и на других сайтах.
• Когда все будет готово, запустится программа. Если все предыдущие рекомендации были учтены, то утилита начнет автоматическое обновление. После успешного окончания работы софта девайс снова будет доступен для полноценной эксплуатации.

Голос и молчание автомобильного радара

Часто бывает такое, что радар-детекторы начинают издавать звуковые сигналы на каждом углу. Обычно причиной тому служат помехи. Это может быть как встречный автомобиль с таким же гаджетом, так и камеры на заправках либо другие причины.

Существует несколько советов по решению вопроса:

• На радаре диапазон Х, что значит помехи, к которым можно отнестись с небольшим подозрением. Как вариант, этот диапазон можно отключить, так как его используют крайне редко.
• На радаре диапазон «кей», что значит лучше перестраховаться и сбросить скорость.
• А вот если радар молчит, но рядом находится дорожная камера, то, скорее всего, она просто выключена, поэтому гаджет на нее не среагировал.

Заключение

Выбор радар-детектора зависит от многих факторов. Недостаточно только купить гаджет. Нужно знать терминологию, понимать, в каких диапазонах он работает, какой из режимов самый популярный, что значит диапазон «кей» на радаре и почему гаджет издает звуки или молчит. Для полноценной работы автомобильного устройства нужно его правильно установить, а при необходимости обновить или перепрошить.

fb.ru

Расшифровка диапазона К антирадара: что важно знать?

На отечественном рынке подобные устройства стали появляться давно. Как и все оборудование, такие устройства постоянно претерпевали изменения, модернизировались и обзаводились новыми функциями. И хотя антирадары знакомы многим, далеко не все из них понимают, как разобраться в его настройках и как правильно расшифровывать их данные. Изначально стоит понимать, что в антирадарах процедура настройки и обновления происходят строго в соответствии с их инструкцией по эксплуатации. В антирадарах существуют определенные диапазоны, обозначения которых выглядят следующим образом:

• Диапазон Х;
• Диапазон К или Кей;
• Диапазон Ка;
• Диапазон Ku;
• Диапазон VG-2.

Диапазон Х, частота которого 10525 Мгц считается наиболее старым и самым важным. Изначально такая частота применялась только в локационных установках. Она и вошла в основу многих современных радаров полиции. Диапазон Кей или К считается более новым. Здесь применяется увеличенный потенциал и уменьшенная длительность периода, за счет чего такое оборудование имеет небольшие размеры и повышенную дальность выявления. По сравнению с предыдущим вариантом дальность таких радаров в полтора раза выше, при этом время выявления гораздо ниже. В настоящее время такой ДРД считается базовым для многих радаров, которые используются во всем мире. Частота Ка считается одной из самых новых. Рабочий параметр ее 34700 МГц. Такой диапазон считается также самым перспективным, поскольку обладает уменьшенной длительностью периода и увеличенным энергетическим потенциалом. Самым редким из всех считается диапазон Ku. В такой же частоте работают спутниковое ТВ, поэтому его использование можно встретить только в некоторых странах.

Диапазон К: каким должен быть?

Считается, что рабочий параметр диапазона К должен быть на уровне 24150 Мгц. При этом допустимым считается отклонение в 100 МГц в любую из сторон. Что касается того, какие из диапазонов можно отключить в гаджете в России, то здесь это возможно с частотами Ka, Ku, VG 2, Spectre I-IV,POP. Отключать их желательно по той простой причине, что в России  такие ДРД практически не применяются. Дезактивация таких частот позволит снизить вероятность ложных срабатываний оборудования. Когда же речь заходит о прошивке и обновлении оборудования, то в этом случае необходимо все делать в соответствии с инструкцией. Обычно производитель указывает в книжке информацию относительно выполнения такой задачи и предоставляет полную информацию по поводу выполнения перепрошивки.

Подробнее о влиянии диапазона Ка на работу антирадара будет рассказано в этом видеоматериале:

Опубликовано: 20 декабря 2018

automend.ru

что это, расшифровка и обновление, как обновить и настроить радар-детектор

Такие устройства, как антирадары, появились на отечественном рынке достаточно давно. Со временем производители модернизировали и совершенствовали функции, которыми обладают эти девайсы. Диапазон К на антирадаре — что это такое, какие еще используются диапазоны, что нужно знать об обновлении радар-детектора? Ответы на эти вопросы вы найдете ниже.

Содержание

Открытьполное содержание

[ Скрыть]

Особенности настройки радар-детектора

Итак, что означают используемые диапазоны радар-детектора (ДРД), как правильно настроить девайс для работы, как прошить и как обновить базу данных? Процедура настройки и обновления осуществляется строго в соответствии с инструкцией по эксплуатации. Для начала предлагаем ознакомиться с расшифровкой понятий.

Обозначение диапазонов

Какие режимы могут использоваться в современных радар-детекторах:

1. Х. Полицейское оборудование обычно функционирует в нескольких стандартизированных частотах. На сегодняшний день одной из наиболее старых и самых важных считается частота 10525 МГц, именно она называется Х. Эта частота изначально применялась только в локационных установках, она вошла в основу многих современных радаров полиции. Сегодня данный режим считается морально устаревшим, даже если брать во внимание импульсную технологию, на смену ей пришли другие ДРД.
2. К или Кей. Этот ДРД считается более новым и свежим для оборудования ДПС. Из-за применения более увеличенного потенциала, а также уменьшенной длительности периода оборудование, которое функционирует в этом режиме, обладает небольшими габаритами и повышенной дальностью выявления. Если сравнивать с Х ДРД, то дальность радаров, которые работают с К частотой, будет в полтора раза выше, при этом время выявления будет ниже.
   Кроме того, основным преимуществом этого ДРД является более широкая полоса пропускания, составляющая 100 МГц, а если сравнить с частотой Х, то в данном случае помех будет значительно меньше. Эта частота лежит в основе устройств ДПС Беркут, Искра-1, а также их модификационные версии и целые комплексы, которые функционируют с применением локационных частей данных устройств. На сегодня этот ДРД является базовым для многих радаров, использующихся по всему миру.
3. Ка. Эта частота считается одной из самых новых, ее рабочий параметр составляет 34700 МГц. В настоящее время этот диапазон является одной из самых перспективных, что обусловлено уменьшенной длительностью периода, а также увеличенным энергетическим потенциалом. Благодаря этим достоинствам устройства, работающие с этим ДРД, обладают высокой дальностью выявления нарушителей, составляющей 1.5 км. Они более точны, при этом время обнаружения будет значительно ниже.
   Следует отметить, что этот режим также обладает широкой полосой пропускания, составляющей 1400 МГц, именно поэтому специалисты зовут его сверхшироким. В его работе отсутствуют как бытовые, так и любые другие помехи, которые могут помешать определению точной скорости автомобиля. Несмотря на все преимущества, сегодня в РФ и странах бывшего СССР используется довольно мало радаров, работающих с этой частотой, такое оборудование только начинает внедряться.
4. Ku. Этот режим считается одним из наиболее редких, на данный момент он используется только в некоторых странах Евросоюза. Со временем его внедрение ожидалось и в России, однако этого не произошло из-за этого, что в такой же частоте работает и спутниковое ТВ. Соответственно, нормальная работа полицейских радаров в таком ДРД будет невозможна, поскольку это приведет к постоянному появлению помех в их работе. В РФ такие радары практически не используются и в будущем это также уже не произойдет, однако в Европе и странах Прибалтики на данной частоте функционирует чуть ли не половина устройств.
5. VG-2. Как известно, антирадары запрещены не только в России, но и в США, а также практически во всех государствах Европы. Соответственно, власти делают все возможное для того, чтобы выявить нарушителей, ведь сами антирадары и радар-детекторы продаются в свободном доступе. Для обеспечения быстрого отлова нарушителей, использующих незаконные девайсы, применяются множество различных специализированных устройств. Они функционируют при частоте 13000 МГц и могут иметь название VG-1, VG-2, VG-3 и т.д.
   Принцип работы такой технологии заключается в том, что полицейское оборудование посылает облучение на автомобиль и если в нем используется радар-детектор, то он обрабатывает поступающий импульс. В результате импульс усиливается и перед тем, как он поступит непосредственно в детектор, где будет обработан, последний выдаст незначительное эхо в эфир. Полицейское оборудование, в свою очередь, зафиксирует это эхо и предупредит представителя правопорядка о наличии детектора в машине. На практике многие производители таких устройств уже позаботились насчет этой проблемы и используют разные технологии для маскировки детекторов.
6. Еще одна частота — лазерная. Первые лазерные радары и устройства для замера скорости стали использоваться полицией еще в начале 90-х годов прошлого века. Тогда измерение скорости оборудованием осуществлялось по простым алгоритмам, в результате передачи нескольких кратковременных сигналов спустя определенное время. В целом принцип действия таких радаров остался аналогичным и практически не поменялся, однако с годами изменялась частота сигналов, а также длинна отправляемого луча.
   На практике почти все детекторы, продающиеся сегодня, оснащаются сенсорами, предназначенными для приема лазерного импульса. Также нужно отметить, что оборудование, работающее в лазерной частоте, не позволяет нормально функционировать в условиях осадков или тумана. Соответственно, его эксплуатация возможна только в сухую погоду.

Каким должен быть диапазон К?

Если вы не знаете, как настроить детектор, то в первую очередь нужно разобраться с диапазонами его работы. Именно этот фактор во многом определит правильность функционирования и работоспособность девайса в условиях помех. Рабочий параметр диапазона К должен составлять 24150 МГц, допускается отклонение в 100 МГц в большую или меньшую сторону (видео снято каналом Pro100cars).

Какие диапазоны можно спокойно отключить в гаджете?

Итак, какие частоты можно отключить в России:

• Ka;
• Ku;
• VG 2;
• Spectre I-IV;
• POP.

Эти ДРД на практике практически не применяются в РФ, соответственно, перед эксплуатацией радар-детектора их желательно отключать. Деактивация данных частот позволит значительно снизить вероятность ложных срабатываний оборудования. Вне зависимости от того, что часть приведенных выше частот попросту не используются в полицейском оборудовании, не исключается вероятность срабатывания детектора от прочих источников. Кроме того, при их отключении должна увеличиться и характеристика быстродействия детектора, поскольку он будет работать только с частью используемых частот.

Если после отключения режимов детектор все равно ложно срабатывает, причины помех могут быть связаны с:

• географическими особенностями местности;
• типом оборудования, используемого полицией, в нем может быть настроена разная мощность;
• методом установки оборудования ДПС;
• погодными условиями, а также плотность потока авто (автор видео — канал 28Sti).

Основные аспекты обновления и прошивки антирадара

Что касается прошивки и обновления, то в этом случае процедура осуществляется строго с использованием сервисной книжке по эксплуатации. В мануале должны быть отмечены рекомендации производителя касательно выполнения этой задачи, а также может быть представлена подробная инструкция по перепрошивке. Дело в том, что каждый производитель имеет собственные базы и обновления для них, соответственно, процедура обновления может отличаться в зависимости от модели.

Как прошить детектор своими руками:

1. Для начала необходимо снять детектор и подготовить устройство, подключив его к компьютеру и ноутбуку с помощью кабеля, который идет в комплекте.
2. Затем запускается специальное программное обеспечения для перепрошивки. Программ в интернете огромное множество, рекомендуем выбирать софт, соответствующий модели вашего радар-детектора. Ознакомьтесь с комментариями потребителей в сети — обычно пользователи делятся информацией касательно использования тех или иных программ при обновлении.
3. Сами базы для обновления или версию прошивки также можно скачать из Сети. Либо это все можно найти на официальном сайте производителя, что вероятнее всего, либо придется искать прошивку и обновления на других сайтах.
4. Когда все будет подготовлено, запускается утилита для обновления. При выполнении этой задачи, как сказано выше, нужно пользоваться сервисной книжкой, где должны быть указаны все нюансы и моменты. Если все настроено верно, то программа автоматически обновит базы и осуществит перепрошивку устройства, после чего будет возможна его полноценная эксплуатация.

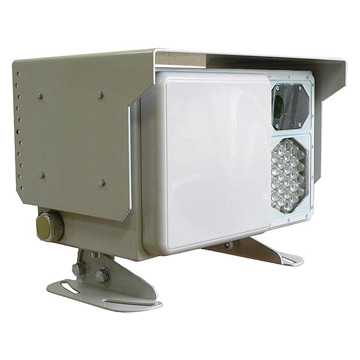

Фотогалерея «Полицейское оборудование»

Заключение

Поскольку большинство современных радар-детекторов производятся в Китае или Европе, при отсутствии настроек эти девайсы в любом случае будут работать с помехами. В таком случае автолюбителю предстоит столкнуться с регулярными ложными срабатываниями. Детектор будет реагировать практически на все — начиная от оборудования на предприятиях или в других автомобилях и заканчивая автоматическими дверьми супермаркетов. Поэтому перед использованием детектор обязательно нужно настроить и отключить диапазоны, которые в вашей стране не используются.

 Загрузка …

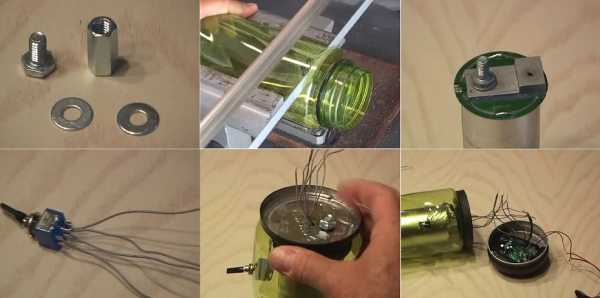

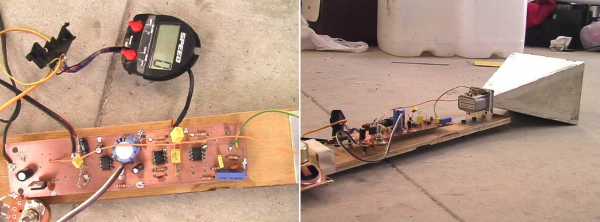

Видео «Как своими руками доработать радар-детектор?»

Подробнее о том, как доработать и добиться максимальной эффективности от радар-детектора, вы можете узнать из ролика, размещенного ниже, на примере китайского устройства V7 (видео опубликовано каналом CompsMaster).

avtoklema.com

Как работают радар-детекторы — ответы на вопросы — журнал За рулем

26 февраля 2015 года

В этой публикации мы собрали наиболее часто встречающиеся вопросы про радар-детекторы и постарались дать на них исчерпывающие ответы.

RADAR5

Как радар измеряет скорость?

Cмотря какой радар. Подавляющее большинство применяемых у нас радаров работают на эффекте Доплера: они излучают электромагнитный сигнал и ловят его отражение от автомобиля. Если машина движется, то частоты излученного и отраженного сигналов не совпадают. По их разнице радар вычисляет скорость автомобиля. А вот лазерные радары — это фактически дальномеры. Они несколько раз подряд измеряют дальность до объекта, которая при его движении изменяется, а потом высчитывают производную от дальности по времени. Так и получается скорость.

Радар-детектор и антирадар — в чем разница?

Различие принципиально, хотя в обиходе часто используют оба термина без разбора. Антирадар — это активный генератор помехи, нарушающий работу измерительного средства; его использование повсеместно запрещено. Радар-детектор — это, по сути, пассивный радиоприемник, настроенный на нужные частоты (впрочем, в ряде стран и он вне закона). Однако, как это часто бывает, безграмотный термин «антирадар» используется куда чаще. На эту тему мы рассуждали здесь.

Какие радар-детекторы лучше: прямого усиления или супергетеродины?

Напоминаем: приемник прямого усиления усиливает непосредственно полученный сигнал, а супергетеродин работает только с одной частотой, получаемой из смешения входного сигнала и собственного генератора — гетеродина. Пожалуй, лучше все-таки «суперы» — на их стороне совокупность высокой чувствительности и помехозащищенности в условиях промышленных помех мегаполисов.

RADAR2

www.zr.ru

Ответы CARCAM на самые популярные вопросы о радар-детекторах

Как радарный комплекс измеряет скорость?

Современные радары работают на принципе эффекта Доплера: устройства излучают радиосигнал, который в свою очередь отражается от объекта и возвращается обратно. Чем выше скорость автомобиля, чем больше частота отраженного сигнала. Радар высчитывает разницу между исходным и отраженным сигналами. Благодаря этому, радар получает скорость автомобиля.

Радар-детектор и антирадар — в чем разница?

Радар-детектор и антирадар — это разные устройства. У которых отличаются и назначение, и принцип действия. Антирадар излучает радиоволны, которые искажают сигнал полицейского радара. Вследствие этого, показания радара искажаются. Продажа, производство и использование антирадаров на территории России запрещены законом.

Радар-детектор — это прибор, который только принимает радиосигналы и оповещает водителя о возможной опасности. Использование и производство радар-детекторов на территории России разрешено.

На каких частотах работают дорожные радары?

Х-диапазон — 10525 МГц. В этом диапазоне работают такие мобильные радары как Барьер, Сокол, КРИС-П. Определяются радар-детекторами на большом расстоянии. Такие устройства почти не используются из-за повышенной чувствительности к помехам и сложностей в эксплуатации.

К-диапазон: 24150 МГц.  — диапазон, в котором работают почти все полицейские радарные комплексы. Радары, работающие в диапазоне K, измеряют скорость автомобиля на большом расстоянии, в отличие от приборов более раннего поколения, которые  работают в X-диапазоне. Разница может достигать до 1,5 раз. В K-диапазоне работают Беркут, Искра-1, Стрелка СТ\М

Ка-диапазон — 34700 МГц. определяется радар-детекторами с расстояния 1.5 км. На территории  России почти не используется — он занят военными. Чаще можно встретить в странах СНГ или Европе.

Ku-диапазон 13450 МГц — используется в некоторых западных странах. В России на этом диапазоне работает спутниковое телевидение, поэтому для радаров практически не используется.

Какова реальная дальность работы радаров?

Дальность работы полицейских радаров зависит от рельефа или правильной установки устройства. Самое большое расстояние на котором радар сможет определить скорость автомобиля — около 1 километра. Минимальное расстояние, на котором устройство точно сработает — 300 метров. На точность определения скорости в большинстве случаев расстояние не влияет: либо прибор показывает точное значение, либо не показывает ничего.

Откуда производители берут базы данных для GPS-информеров?

Координаты для баз данных берутся из источников, чаще всего на ресурсах, где пользователи сами дополняют информацию о расположении радаров. С определенной периодичностью производители обновляют базы данных для своих устройств, оборудованных GPS-информером. Обновление происходит вместе с установкой новой прошивки для устройства. Периодичность обновления координат для GPS-информера, каждый производитель выбирает индивидуально.

Как работают лазерные радары?

Лазерные радары работают по тому же принципу, что и обычные радары. Они несколько раз измеряют расстояние до объекта с помощью лазерного луча. Затем, исходя из полученных данных вычисляется скорость автомобиля.

Отчего возникают ложные срабатывания

Радар-детекторы улавливают волны от всех устройств, которые излучают радиоволны в том же диапазоне, что и полицейские радары. В городе таких устройств предостаточно: автоматические двери в супермаркетах, круиз-контроли других автомобилей, парктроники. Радары не распознают тип устройств и оповещают водителя о всех источниках сигналов.

Этот недостаток решает сигнатурный радар-детектор, который способен распознать тип устройства по излучаемому сигналу. В случае если сигнал излучает какой-либо бытовой прибор или иное устройство, радар-детектор никак не отреагирует на него.

Круговой обзор в радар-детекторе

Часто на дорогах установлены радары, которые фиксируют скорость движения уже после того, как автомобиль проедет мимо него. Радар-детектор также улавливает сигналы таких устройств. Но при этом работа радарного модуля ухудшается за счет установленной на заднее стекло тонировки или багажа, закрывающего прием сигнала.

Почему радар-детектор постоянно срабатывает в диапазоне K

В диапазоне K работают практически все полицейские радары. В том числе в этом диапазоне работают другие приборы, такие как парктроники и автоматические двери магазинов. Соответственно, радар-детектор срабатывает на все устройства, которые излучают сигнал в K-диапазоне. Исключением является разве что сигнатурный радар-детектор. Он распознает тип оборудования, которое излучает радиосигнал, и не уведомляет водителя, если источник не относится к полицейскому оборудованию.



Технический эксперт «Каркам Электроникс» Андрей Яковлев.

autoassa.ru

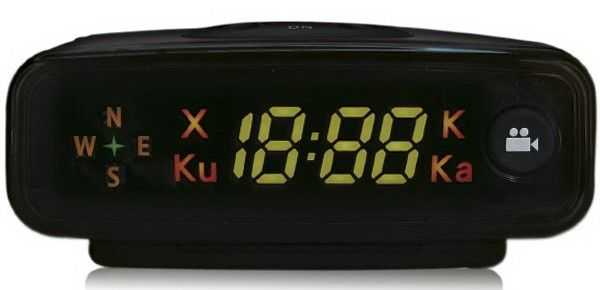

Ku диапазон — Радар детектор. Буквы на антирадаре (радар-детекторе) Буквы «X» «K» «Ka» «L» — какая буква что обозначает, какой сигнал? — 2 ответа



Ка диапазон

Автор Анюта Маскаева задал вопрос в разделе Прочие Авто-темы

Радар детектор. Буквы на антирадаре (радар-детекторе) Буквы «X» «K» «Ka» «L» — какая буква что обозначает, какой сигнал? и получил лучший ответ

Ответ от Винир[гуру]
Х-диапазон
Полицейские и милицейские дорожные радары используют несколько стандартизированных несущих радиочастот, самой старой и основной которой является частота 10525 МГц, названная X-диапазоном.

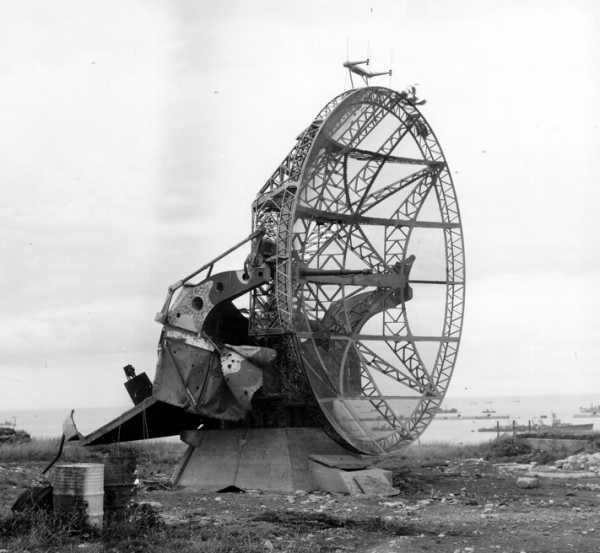

Данная частота была изначально использована в локационном оборудование, и на основе ее было создано множество импортных и отечественных радаров ДПС, из которых наиболее популярны Барьер, Сокол и др.

В настоящее время эта частота морально и технически устарела, включая и импульсную реинкарнации, и постепенно уступила дорогу более быстродействующим приборам работающих на другой несущей частоте.
K-диапазон
Более свежий диапазон для полицейских и милицейских дорожных радаров с несущей частотой 24150 МГц. Ввиду меньшей длительности периода и более высокого энергетического потенциала позволяет приборам, работающим на этой частоте, иметь небольшие размеры и дальность обнаружения, в полтора раза превышающую дальность приборов, работающих X-диапазоне, плюс за меньшее время.
Так же эта частота хороша тем, что у нее более широкая полоса пропускания (100 МГц) и гораздо меньше помех по сравнению с X-диапазоном.
На этом диапазоне частот базируются наши отечественные радары Беркут, Искра-1 и их модификации и фото и видео комплексы, построенные с участием локационных частей этих радаров.
В настоящее время это базовый диапазон у подавляющего большинства радаров мира.
Ka-диапазон
Самый новый диапазон для полицейских и милицейских дорожных радаров с несущей частотой 34700 МГц. Считается наиболее перспективным диапазоном за счет опять же еще меньшей длительности периода и более высокого энергетического потенциала, позволяющего данным приборам иметь дальность обнаружения до 1.5 км с высокой точностью за минимально короткое время.
Этот диапазон имеет самую широкую полосу пропускания (1300 МГц) , в счет чего его назвали SuperWide (сверхширокий) и полное отсутствие бытовых и иных помех, мешающих определению скорости пеленгуемого объекта.

На этом диапазоне частот очень мало практических и широко используемых радаров в России, в счет того, что только начали осваивать КБ в России.
Это рабочий диапазон будущих радаров, наиболее эффективный для повсеместного применения. Ожидается его полное лицензирование в ближайшие 2-3 года.
Ku-диапазон
Один из редких диапазонов, используемый в некоторых европейских странах и ранее ожидался у нас, работающий на частоте 13450 МГц.
Камнем преткновения на деле послужило спутниковое телевидение, работающее в этом диапазоне, и поэтому в России нет и уже не будет таких радаров. А в Европе, и даже в Прибалтике пока что добрая половина парка дорожных радаров работает на этой частоте. Редкий рабочий диапазон, являющийся истинно европейским, но не имеющий практического будущего.
VG-1, VG-2, VG-3
Почти во всех европейских странах и некоторых штатах Америки местным законодательством запрещено использование радар-детекторов.
Чтобы обеспечить отлов незаконного прибора, существуют несколько специальных высокочувствительных радаров, работающих на частоте 13000 МГц, именуемыми VG-1,VG-2,VG-3 и аналогичными.
Суть технологии такова — машина облучается данным радаром. Радар-детектор, в подавляющем своем большинстве основанный на супергетеродине, произведет обработку этого сигнала.
В процессе усиления этого сигнала и до того, как он пойдет на обработку в радар-детекторе, радар-детектор выдаст этот сигнал-эхо в эфир. Т. е. произойдет обычное для усилителя-гетеродина и неизбежное излучение усиленного сигнала. Радар VG-2 засекает этот эхо и выдает, что в том месте с большой долей вероятности находится радар-детектор.
Чтобы уберечь себя и кошелек владельца, в настоящее время почти все производители радар-детекторов позаботились об этом, и имеют различные технологии маскирования от незваных гостей.

Ответ от 2 ответа[гуру]

Привет! Вот подборка тем с ответами на Ваш вопрос: Радар детектор. Буквы на антирадаре (радар-детекторе) Буквы «X» «K» «Ka» «L» — какая буква что обозначает, какой сигнал?

Ответ от Олег Не важно[гуру]
Это диапазоны в которых работает радар детектор.

Ответ от Касынкан[новичек]
спасибо большое за разяснение!

Ответ от 2 ответа[гуру]

Привет! Вот еще темы с похожими вопросами:

K-диапазон на Википедии
Посмотрите статью на википедии про K-диапазон

Ka-диапазон на Википедии
Посмотрите статью на википедии про Ka-диапазон

Ka-диапазон на Википедии
Посмотрите статью на википедии про Ka-диапазон

Ku-диапазон на Википедии
Посмотрите статью на википедии про Ku-диапазон

K-диапазон на Википедии
Посмотрите статью на википедии про K-диапазон

POP3 на Википедии
Посмотрите статью на википедии про POP3

X-диапазон на Википедии
Посмотрите статью на википедии про X-диапазон

X-диапазон на Википедии
Посмотрите статью на википедии про X-диапазон

Диапазон на Википедии
Посмотрите статью на википедии про Диапазон

Портнов Георгий Анатольевич на Википедии
Посмотрите статью на википедии про Портнов Георгий Анатольевич

Портнова Зинаида Мартыновна на Википедии
Посмотрите статью на википедии про Портнова Зинаида Мартыновна



Ответить на вопрос:

2oa.ru

Детектируем, разбираем, изучаем, паяем и глушим полицейские радары и лидары

Давным давно, в 1902 году, сидят в кустах трое полицейских (с интервалами в 1 милю), у каждого секундомер и телефон. Проносится мимо первого автомобиль, он тут же засекает время и звонит второму, второй делает математические вычисления и звонит третьему, а тот уже останавливает машину. (пруф)

«Антирадар» в разборе. (Радар-детектор — пассивный приемник сигналов полицейских радаров, предупреждающий водителя о необходимости соблюдать установленный скоростной режим.)

Сегодня речь пойдет о приборах для радиоэлектронной борьбы на наших дорогах.
Пока антирадары и радар-детекторы у нас не запрещены, то РЭБ у нас не ведется, но в некоторых странах война идет по полной. Мы же можем только подготовиться.

Радиоэлектронная борьба (РЭБ) — разновидность вооружённой борьбы, в ходе которой осуществляется воздействие радиоизлучениями (радиопомехами) на радиоэлектронные средства систем управления, связи и разведки противника в целях изменения качества циркулирующей в них военной информации, защита своих систем от аналогичных воздействий, а также изменение условий (свойств среды) распространения радиоволн. Wikipedia

Как противостоять тому, кто пытается снять о вас информацию без вашего ведома и как защитить свои «персональные данные» от несанкционированного съема.

Радары, детекторы радаров, детекторы детекторов радаров. О том, какие бывают, как сделать/распилить самому и то и другое.
(Спасибо интернет-магазину fonarimarket.ru за предоставленное оборудование)

Радары

Первый в мире радар

Первый в мире автомобильный радар

Одни из первых полицейских радаров середины 20-го века:

blogs.sydneylivingmuseums.com.au/justice/index.php/2011/04/05/a-deterrent-for-scorchers

Радиочастотный радар (доплеровский радар) излучает высокочастотный радиосигнал X-, K- или Ka-диапазона в направлении автомобиля. Частота отраженного сигнала изменяется пропорционально скорости перемещения объекта. Приняв отраженный сигнал, радар, измеряет отклонение частоты и вычисляет скорость автомобиля. Полученное значение скорости отображается на дисплее радара или передается в ситуационный центр, в случае, если радар стационарный.

Диапазоны радаров ГАИ определяются международными соглашениями. В России сертифицированы три диапазона, частоты всех радаров, используемых ГИБДД в нашей стране, должны находиться в их пределах.

Х-диапазон (рабочая частота 10.525 ГГц). Первые детекторы работали в этом диапазоне, но сегодня они почти полностью уступили место аппаратуре, использующей другие частоты, хотя некоторые зарубежные и российские (БАРЬЕР, СОКОЛ) продолжают его использовать.

К-диапазон (несущая частота 24.150 ГГц). Базовый для подавляющего большинства радаров ДПС в мире. Приборы, работающие в нем, более компактны, но имеют большую дальность обнаружения, чем аппараты X-диапазона.

L-диапазон (1-2ГГц).

Диапазон VG-2 (16000 МГц) — диапазон, который полиция некоторых европейских стран (где запрещены радар-детекторы) использует для обнаружения автомобилей с радар-детекторами.

Перспективные диапазоны К_а и К_u в России пока не сертифицированы, и радары-камеры этих диапазонов у нас не применяются. Детекторы, используемые автомобилистами, настроены на диапазоны радаров ГАИ всех используемых в нашей стране частот.

Второй тип полицейских радаров — лазерный радар (лидар) или как его еще не редко называют, оптический. Лидар излучает короткие импульсы лазера вне зрительного диапазона(ИК), с фиксированным интервалом времени, в направлении автомобиля. Эти импульсы отражаются от транспортного средства и принимаются лазерным измерителем. Лидар фиксирует изменение дальности до объекта по времени задержки каждого отраженного импульса. Цифровое устройство лидара вычисляет скорость автомобиля, используя данные об изменении дальности за фиксированный промежуток времени.

Орудия большого братаРадар «Искра-1»

Радар «Искра-1» — надежный и эффективный измеритель скорости, работающий в K-диапазоне. Уже 15 лет радар успешно используется дорожно-постовыми службами для контроля скоростного режима на дорогах России. «Искра-1» работает на удвоенной частоте K-диапазона, что существенно повышает надежность измерений при неблагоприятных погодных условиях. Отличительной особенностью моделей «Искра-1» является моноимпульсный способ измерения скорости. Этот режим обеспечивает высокое быстродействие прибора: параметры движения автомобиля радар рассчитывает всего за 0,2 секунды. При этом радар практически невидим для всех неадаптированных под российские условия радар-детекторов зарубежного производства: все они воспринимают короткоимпульсный сигнал «Искры» как помеху.

Характеристики
Тип прибора радар
Рабочая частота измерителя скорости 24050—24250 МГц (K-диапазон)
Контролируемые направления движения все направления
Режим измерения скорости стационарный, патрульный (в движении)
Дальность обнаружения до 800 м
Диапазон измерения скорости 30—220 км/ч
Погрешность измерения ±1 км/ч

Модельный ряд
«Искра-1В» предназначена для работы в стационарном режиме, преимущественно в одном направлении. Радар позволяет практически в любых условиях выделить в дорожном потоке транспортное средство с наибольшей скоростью, превышающую скорость потока всего на 5 км/ч.

«Искра-1Д» — первый российский радар, способный работать во всех направлениях в движущейся патрульной машине. За одну секунду радар успевает совершить пятикратное измерение собственной скорости и скорости цели, исключить возможные погрешности, обработать результаты измерений и вывести их на табло, последовательно отображающее скорость цели, собственную скорость и время с начала измерения.

Радар «Сокол-М»
Мобильный радар «Сокол-М» — автономный радиолокационный измеритель скорости, работающий в устаревшем X-диапазоне. Прибор предназначен для определения скорости только встречных автомобилей. Габаритный, удобный в использовании, радар способен контролировать скорость как отдельных автомобилей, так и движущихся в потоке на расстоянии 300—500 м. Отлично распознается «белыми» радар-детекторами любой ценовой категории. Радар «Сокол-М» был снят с производства в 2008 году, но из-за высокой надежности, удобства в обращении и относительно небольшой цены очень широко используется сейчас в России и странах содружества.

Характеристики
Тип прибора радар
Рабочая частота измерителя скорости 10500—10550 МГц (X-диапазон)
Контролируемые направления движения все направления
Режим измерения скорости стационарный, патрульный (в движении)
Дальность обнаружения до 600 м
Диапазон измерения скорости 20—250 км/ч
Погрешность измерения ±2 км/ч

Модельный ряд
«Сокол-М-С» предназначен для стационарного контроля скоростного режима и имеет регулируемую дальность действия. Все модели «Сокол-М» работают в импульсном режиме Ultra-X, что делает эти радары трудноуловимыми для радар-детекторов низшей ценовой категории и моделей, неадаптированных для использования в российских условиях.

«Сокол-М-Д» предназначен для замеров скорости встречных и попутных транспортных средств в движущемся патрульном автомобиле.

«Сокол-Виза» — мобильный комплекс замера скорости и видеофиксации представляет собой радар «Сокол-М», работающий в паре с цифровой видеокамерой. Система работает в стационарном режиме (устанавливается преимущественно на неподвижный патрульный автомобиль) и может измерять скорость только встречных машин. Комплекс «Сокол-Виза» фиксирует на видео не только нарушения скоростного режима, но и движение на красный свет и пересечение сплошных полос — опротестовать подобное обвинение в нарушении ПДД практически невозможно.

Радар «Бинар»
Особенностью «Бинара» является наличие двух видеокамер: первая служит для широкого обзора дорожной ситуации, вторая ведет съемку крупным планом автомобиля нарушителя с различимым номерным знаком на расстоянии до 200-т метров. Прибор способен работать стационарно или во время движения патрульного автомобиля ДПС. Наличие двух видеозаписей в дополнение к показаниям радара упрощают контроль ситуации на дороге и повышают достоверность выявления нарушителя ПДД. «Бинар» оснащен энергонезависимой картой памяти в формате SD, обладает малым весом, способен заряжаться от бортовой сети автомобиля и может синхронизироваться с компьютером. Управление радаром осуществляется при помощи пульта дистанционного управления или сенсорного экрана.

Характеристики
Тип прибора радар, видеофиксатор
Рабочая частота измерителя скорости 24050—24250 МГц (K-диапазон)
Контролируемые направления движения все направления
Режим измерения скорости стационарный, патрульный
Дальность обнаружения до 300 м
Диапазон измерения скорости 20—300 км/ч
Погрешность измерения ±2 км/ч

Радар «Радис»
Радар «Радис» обладает высокой точностью и быстрой скоростью измерения с возможностью выбора самого ближнего или самого быстрого автомобиля из транспортного потока. Прибор способен измерять скорость и во встречном, и попутном направлениях, оснащен двумя дисплеями с яркой подсветкой и имеет простое управление при помощи экранного меню. Радар способен проводить измерения скорости, заряжаясь от бортовой сети автомобиля. Вес прибора составляет всего 450 г. «Радис» можно установить в салоне, а так же на капоте или крыше патрульного автомобиля при помощи магнитной подставки. С помощью дистанционного пульта радаром можно управлять удаленно.

Характеристики
Тип прибора радар
Рабочая частота измерителя скорости 24050—24250 МГц (K-диапазон)
Контролируемые направления движения все направления
Режим измерения скорости стационарный, патрульный
Дальность обнаружения до 800 м
Диапазон измерения скорости 10—300 км/ч
Погрешность измерения ±1 км/ч

Радар «Беркут»
Полицейский радар «Беркут» предназначен для контроля скорости одиночных транспортных средств или автомобилей в плотном потоке движения. Обладает возможностью выбора самой ближней или самой быстрой машины. Радар оснащен подсветкой индикатора и кнопок, позволяющей инспектору ГИБДД фиксировать скорость автомобиля в темное время суток. «Беркут» может работать 10 часов без подзарядки и измерять скорость как стационарно, так и в режиме патрулирования. Радар удобен в применении и легко монтируется на приборную панель автомобиля. В зависимости от ситуации к устройству можно присоединить рукоять, кронштейн или видеофиксатор.

Характеристики
Тип прибора радар
Рабочая частота измерителя скорости 24050—24250 МГц (K-диапазон)
Контролируемые направления движения все направления
Режим измерения скорости стационарный
Дальность обнаружения до 800 м
Диапазон измерения скорости 20—250 км/ч
Погрешность измерения ±2 км/ч

Радар «Визир»
Во время определения скорости радар «Визир» осуществляет фото- и видеозапись автомобиля нарушителя, что помогает инспектору ГИБДД в разрешении спорных ситуаций. В снимок сделанный «Визиром» вносятся результаты измерений скорости, а так же контрольные дата и время. Прибор производит измерения во всех направлениях и способен работать как стационарно, так и в патрульной машине. Радар оснащен встроенным ЖК-дисплеем и простым меню с удобным расположением управляющих клавиш. В приборе есть функция автоматического измерения скорости и записи нарушения ПДД. «Визир» можно подключать к внешнему монитору и передавать данные на компьютер.

Характеристики
Тип прибора радар, видеофиксатор
Рабочая частота измерителя скорости 24050—24250 МГц (K-диапазон)
Контролируемые направления движения все направления
Режим измерения скорости стационарный, патрульный
Дальность обнаружения до 600 м
Диапазон измерения скорости 20—250 км/ч
Погрешность измерения ±2 км/ч

Радарный комплекс «Стрелка»
Радарный комплекс «Стрелка» безошибочно осуществляет измерение скорости всех транспортных средств, попавших в зону его действия (500 м от места установки), вне зависимости от плотности потока движения. Камера «Стрелки» фиксирует превышение установленного скоростного режима на расстоянии от 350 до 50 м до места установки и фотографирует автомобиль нарушителя с четко различимыми номерными знаками. Полученные данные обрабатываются компьютером и передаются в центр обработки информации по оптоволоконной линии или по радиоканалу.

Характеристики
Тип прибора радар, фотофиксатор
Рабочая частота измерителя скорости 24050—24250 МГц (K-диапазон)
Контролируемые направления движения все направления (до 4-х полос)
Режим измерения скорости стационарный, патрульный
Дальность обнаружения до 500 м
Минимальная дальность обнаружения 50 м
Диапазон измерения скорости 20—300 км/ч
Погрешность измерения ±1 км/ч

Модельный ряд
«Стрелка-01-СТ» — стационарное устройство, устанавливающееся над проезжей частью и передающее информацию в центр управления по оптоволоконной связи.

«Стрелка-01-СТР» — стационарное устройство, устанавливающееся над проезжей частью и передающее информацию в центр управления по радиосвязи.

«Стрелка-01-СТМ» — мобильный вариант прибора с возможностью размещения на патрульной машине.

Радарный комплекс «Арена»
Аппаратно-программный комплекс «Арена» предназначен для автоматического контроля скоростного режима на определенном участке дороги. Подготовка комплекса к работе занимает около 10 минут. «Арена» устанавливается на треноге в 3—5 м от края проезжей части. Превысившие скоростной порог автомобили автоматически фотографируются, а данные о нарушениях передаются на пост ДПС или сохраняются в памяти прибора. Радарный комплекс питается от аккумулятора, расположенного рядом в специальном боксе.

Характеристики
Тип прибора радар, фотофиксатор, АПК
Рабочая частота измерителя скорости 24050—24250 МГц (K-диапазон)
Контролируемые направления движения встречное
Режим измерения скорости стационарный
Дальность обнаружения до 90 м
Диапазон измерения скорости 20—250 км/ч
Погрешность измерения ±2 км/ч

Фоторадарный комплекс «Крис»
Фоторадарный комплекс «Крис» предназначен для автоматической фиксации нарушений ПДД, распознавания номеров транспортных средств, проверки их по федеральным или региональным базам и передачи данных на удаленный пост ДПС. Прибор оснащен инфракрасной камерой, что позволяет ему работать в ночное время суток. «Крис» устанавливается на треноге недалеко от края проезжей части и измерят скорость только тех автомобилей, которые находятся в кадре.

Характеристики
Тип прибора радар, фотофиксатор
Рабочая частота измерителя скорости 24050—24250 МГц (K-диапазон)
Контролируемые направления движения все направления
Режим измерения скорости стационарный
Дальность обнаружения до 150 м
Диапазон измерения скорости 20—250 км/ч
Погрешность измерения ±1 км/ч

Модельный ряд
«Крис-С» — стандартная модель фоторадарного комплекса.

«Крис-П» — улучшенная модель с новым фоторадарным датчиком.

Радар «Рапира-1»
Радар «Рапира-1» используется только для стационарного измерения скорости транспортных средств, способен работать отдельно или в составе различных аппаратно программных комплексов. Радар устанавливается на расстоянии 4—9 метров над дорогой под углом в 25° и позволяет определять скорость автомобиля в узкой зоне контроля.

Характеристики
Тип прибора радар, фотофиксатор
Рабочая частота измерителя скорости 24050—24250 МГц (K-диапазон)
Контролируемые направления движения встречное
Режим измерения скорости стационарный
Дальность обнаружения до 20 м
Диапазон измерения скорости 20—250км/ч
Погрешность измерения ±2 км/ч

Лазерный радар «Лисд-2»
Лазерный радар «Лисд-2» предназначен для измерения скорости движения и дальности до различных объектов, использует узконаправленное световое излучение позволяющее выделить конкретный автомобиль в плотном потоке транспортных средств. Лидар выполнен в виде бинокля с оптическим прицелом, работает только стационарно, но измеряет скорость по всем направлениям. Предусмотрено крепление плечевого ремня и возможность установки прибора на штатив.

Характеристики
Тип прибора лидар, фотофиксатор
Длина волны лазера 800—1100 нм
Контролируемые направления движения все направления
Режим измерения скорости стационарный
Дальность обнаружения до 400 м
Диапазон измерения скорости 1—200 км/ч
Погрешность измерения ±2 км/ч
Модельный ряд
«Лисд-2М» — стандартная модель лидара.
«Лисд-2Ф» — улучшенная модель, оснащенная блоком фотофиксации.

Лазерный радар «Амата»
Лазерный радар «Амата» способен точно измерять скорость и удаленность транспортных средств и фиксировать нарушения ПДД при помощи фото- или видеосъемки. Устройство работает на основе лазерного измерителя скорости, что позволяет достоверно выделить нужный инспектору ГИБДД автомобиль из плотного транспортного потока. Лидар «Амата» оснащен визирной меткой, которая на дисплее устройства или на фотографии совпадает с направлением лазерного луча и является доказательством замера скорости конкретного автомобиля.

Характеристики
Тип прибора лидар, фотофиксатор
Длина волны лазера 800—1100 нм
Контролируемые направления движения все направления
Режим измерения скорости стационарный, патрульный
Дальность обнаружения до 700 м
Диапазон измерения скорости 1,5—280 км/ч
Погрешность измерения ±2 км/ч

Радар-детектор

Законность
Использование радар-детекторов официально разрешено в России, Украине, Беларуси, Молдове, Казахстане и всех остальных странах содружества, в США (кроме штата Вирджиния и в Вашингтоне, округ Колумбия), Великобритании, Исландии, Болгарии, Румынии, Словении, Албании, Израиле, Японии, Индии, Пакистане, Тайване, Новой Зеландии.

Радар-детекторы запрещены к использованию в Канаде (кроме штатов Британская Колумбия, Альберта и Саскачеван), Бразилии, Финляндии, Норвегии, Швеции, Бельгии, Ирландии, Швейцарии, Дании, Германии, Австрии, Голландии, Люксембурге, Франции, Испании, Португалии, Италии, Греции, Хорватии, Сербии, Словакии, Польше, Венгрии, Боснии, Чехии, Эстонии, Латвии, Литве, Турции, Иордании, Сингапуре, Малайзии, Египте, Саудовской Аравии, ОАЭ, ЮАР, Австралии (за исключением штата Западная Австралия).

История

Первый в мире радар-детектор для автомобилистов

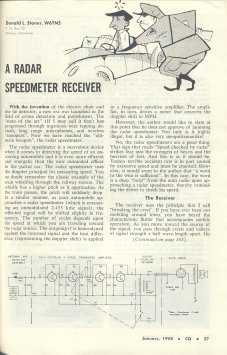

Продвигали такие гаджеты через журнал «Популярная электроника» (1961):

Источник

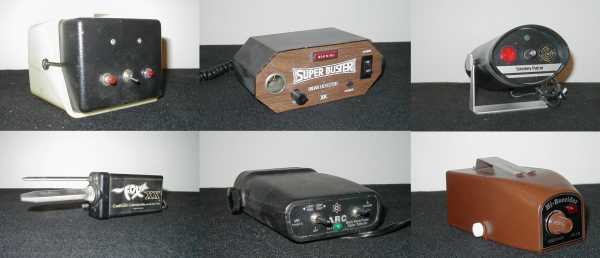

Более поздние модели:

Музей радар-детекторов — www.radardetectormuseum.com

Внутренности современного радар-детектора SHO-ME 520 STR

Вид снизу

Со снятым радиатором (в комментах поправили — это ВЧ экран. Как раз он и экранирует излучение гетеродина, а так же защищает приемный тракт от внешних наводок. Спасибо r00tGER). Слева сверху — лазерный детектор, ниже медная рупорная антенна. По центру — ВЧ модуль. Правее — 3 кнопки управления. Справа(белый) — дисплей

Под ВЧ экраном

подробное описание компонент на похожем устройстве

Ложные сигналы — это радиосигналы посторонних устройств, работающих в диапазонах полицейских радаров, но не имеющих к последним никакого отношения. Например, автоматические двери магазинов, могут работать в X- и K-диапазонах, сигналы спутникового оборудования могут обнаруживаться радар-детектором в X-диапазоне, на прилегающих к аэропортам территориях могут обнаруживаться радиосигналы всех диапазонов, а также сигналы лазера.

В радар-детекторах применяются программные и аппаратные методы защиты от ложных радиосигналов. Аппаратные методы предполагают установку специализированных фильтров в приемное устройство радар-детектора, а программные методы включают в себя особые алгоритмы, способные идентифицировать сигнал радара и отсечь его сигнал от помех. Но иногда этих методов бывает не достаточно, особенно при использовании радар-детектора в городских условиях с большим количеством помех от посторонних устройств. Для этого у всех современных радар-детекторов предусмотрено ручное изменение чувствительности прибора — переключение между режимами «Город» и «Трасса». В зависимости от «помеховой» обстановки водитель самостоятельно может настраивать чувствительность своего устройства и минимизировать количество ложных срабатываний радар-детектора.

Активные антирадары

Антирадар — устройство активного типа. Оно оснащено не только радиоприемником для обнаружения сигнала, но и радиопередатчиком, который излучает сигнал-помеху. Именно этот сигнал нарушает работу полицейских радаров: он смешивает поступающий от радара сигнал с радиошумами («белый шум»). Радиоприемник радара получает искаженный сигнал и не может определить скорость движения машины, на которую и был направлен радиосигнал.

Данные устройства запрещены практически повсеместно. Данный прибор попадает в перечень устройств, внесенных в Закон «О противодействии органам дорожного движения».

Лазерный Антирадар
Во время своей работы в ответ на посылаемый полицейским радаром сигнал, лазерные антирадары отсылают свой, сдвинутый по фазе. В результате полицейский получает заниженное на порядок значение скорости. Стоит отметить, что разброс цен на устройства такого типа значителен. Объясняется это как брендом изготовителя и его «раскрученности» на рынке, так и способом изготовления и применяемыми комплектующими. Самыми дорогими являются лазерные антирадары скрытой или разнесенной установки, а также способные одновременно обрабатывать одновременно большое количество (до восьми) сигналов, определяя при этом мощность и уровень сигнала.

Применять «глушилки» против лидаров также не рекомендуется, так как они уже включены в перечень Закона «О противодействии органам дорожного движения».

Демонстрация лазерного джаммера:

Детектор детекторов радаров

Высокочуствительный пеленгатор

В ряде зарубежных стран, по закону запрещены радар-детекторы. Для того что-бы определить, стоит в машине радар-детектор или нет, была придумана система VG-2 (16000 МГц). Принцип действия — машина облучается сигналом определенной частоты, т.к. внутри радар-детектор много радио-деталей, они наводят на этот сигнал «помехи» и по их наличию или отсутствию прибор выдает — стоит в в машине радар-детектор или нет.
Современные радар-детектор имеют функцию определения VG-2 приборов (на самом деле при обнаружении VG-2 радар просто на некоторое время — выключается).

Все радар-детекторы можно разделить на 2 основные группы — гетеродинные и прямого усиления. Детекторы прямого усиления изначально не могут быть обнаружены такими приборами т.к. у них конструктивно отсутствует излучение. В гетеродинных детекторах в процессе обработки сигнала используется гетеродин, являющийся источником излучения(минимального, но есть). Именно это излучение и может улавливаться сверхчувствительными приборами для поиска радар-детектора на расстоянии. Расстояние может достигать нескольких сотен метров.

При наличии опции VG-2 в детекторе — радар-детектор кроме обычных радарных частот сканирует еще и эту выделенную частоту на предмет обнаружения сигнала такого прибора. При обнаружении сигнала все гетеродины в детекторе отключаются, а с ними и прием сигналов радара и таким образом детектор защищается от обнаружения. Детектор полностью включается только после пропадания сигнала в VG-2 диапазоне.

Кроме VG-2, которая уже является устаревшей технологией, существуют устройства типа Спектр, которые также дистанционно обнаруживают наличие гетеродинного радар-детектор в автомобиле. В отличие от VG-2, Спектр не имеет выделенной частоты и поэтому его невозможно обнаружить заранее. Единственная защита от обнаружения Спектрами это снижение уровня излучения гетеродина за счет экранирования и использования малошумящих усилителей сигнала.

Противодействие детектору детекторов радаров
1. Не использовать в конструкции радар-детектора гетеродин — нет излучающих элементов нет проблемы, но радар-детектор прямого усиления не отличаются высокой чувствительностью;

2. Противодействовать системам VG-2 можно отключая гетеродин и это и делается в большинстве радар-детекторов. Как только радар-детектор обнаруживает сигнал в диапазоне VG-2 он отключает гетеродин и таким образом препятствует обнаружению. При использовании этого метода есть один очень важный побочный эффект — в момент обнаружения сигнала VG-2 радар-детектор не может обнаруживать сигналы радаров т.к. его гетеродин отключен. Этот способ работает только с VG-2, а системы Спектр имеют другой принцип и такой способ не возможен.

3. Для противодействия Спектрам производители радар-детектор всеми доступными способами снижают излучение выдаваемое гетеродином наружу. Для этого используется экранирование, металлические корпуса, настройка резонанса — это из числа пассивных способов. К активным относится использование малошумящих усилителей (LNA), снижение частот гетеродина и т.п. методы. Использование одновременно нескольких способов способно защитить радар-детектор от обнаружения, но полностью не обнаруживаемых радар-детекторов пока не много, но их число постоянно увеличивается по мере перехода производителей на более высокие технологии. Первым полностью не обнаруживаемым радар-детектором был Beltronics STi. При использовании этого способа противодействия отсутствуют какие-либо побочные эффекты.

В России функции VG и Spectre не актуальны, так как у нас нет запрета на использование радар-детекторов, хотя в СМИ то и дело появляются заметки о попытках властей отдельных регионов ввести такие ограничения, как например в Татарстане.

Большая коробочка ловит маленькую коробочку:

DIY

Что сейчас происходит в среде сделай-сам и на хакерских конференциях

Схема для самостоятельной сборки радар-детектора для радиолюбителей (1958 год)

Как запилить свой радар. Подробно

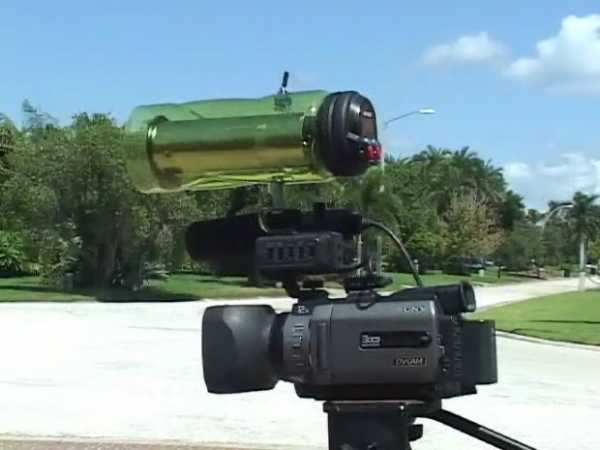

Работа хакера по изготовлению радара из кофейных банок опирается на научную публикацию доктора из MIT, где описана возможность создавать 2д и 3д изображения при помощи радиолокационного синтезирования апертуры

В Массачусетсе даже сделали курс на эту тему

DEFCON 19: Build your own Synthetic Aperture Radar:

За 900 баксов можно купить набор для сборки:

Анбоксинг учебного набора с консервными банками:

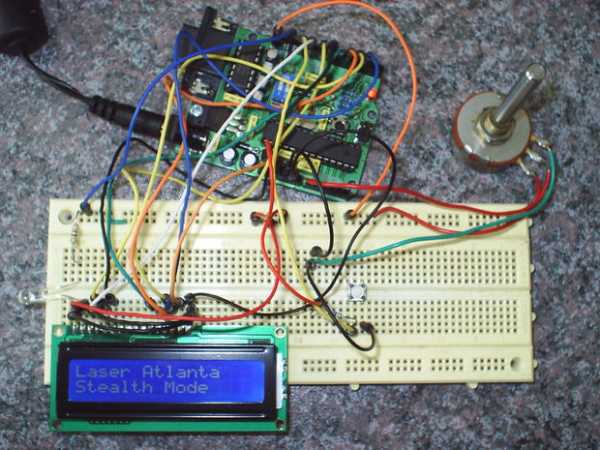

Прибор для тестирования антирадаров и лазерных джаммеров

Test your radar detector or laser jammer with this traffic enforcement LIDAR gun simulator

Если вы хотите построить свой лазерный джаммер или свой лазерный радар-детектор, вам пригодится это устройство, которое симулирует работу полицейских лазерных систем обнаружения.

Устройство мимикрирует под одну из 11 систем:

• Jenoptik Laveg
• Jenoptik LaserPatrol
• Kustom Prolaser 1
• Kustom Prolaser 2
• Kustom Prolaser 3
• Kustom ProLite
• Laser Atlanta
• Stalker LZ-1
• Ultralyte 100/200 LR Revision 1
• Ultralyte 100/200 LR Revision 2
• Ultralyte Non-LR

каждая из которых работает на 904nM, некоторые системы выдают 100 импульсов в секунду, некоторые — 238.
Тестим свой гаджет на уязвимости.

Radar Gun Hacked!

Из игрушки:

За 25 долларов

При помощи пилы, шайбочек и бутылки:

Делают прибор для тех, кто мечтает стать полицейским:

Нужно больше мощности

Еще одного товарища не устроила мощность предыдущей «игрушки» (10 метров), и он запилил свою рупорную антенну и усилок:

Умелец хочет измерять скорость самолетиков. С мощами он разобрался, а вот следующий шаг — проапгрейдить микросхему, потому что на ней ограничение скорости 100 миль/ч, а ему нужно больше.(источник)

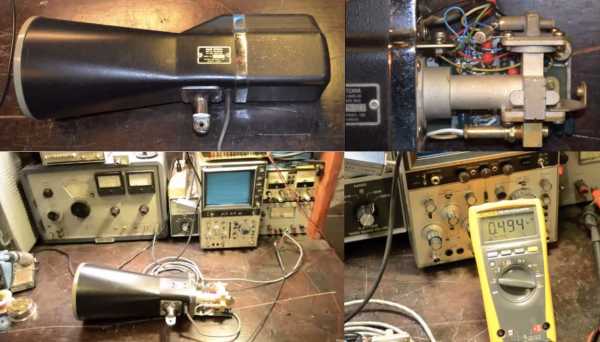

Хак олдскульного полицейского радара

Надыбав на чердаке дедушкин радар, умелец поковырялся с осциллографом и спаял переходник от радара к ноутбуку через аудиовход. И потом успешно обрабатывал сигнал на компе.

источник

P.S.

Бородатая историяДвое полицейских из калифорнийского дорожного патруля сидели в засаде с радаром на трассе I-15, слегка к северу от аэродрома морпехов в Мирамаре.
Один из них вознамерился было измерить скорость машин, выезжающих на пригорок, что прямо перед ними.
Как вдруг… радар стал показывать 500 км/ч.
Полисмен попытался сбросить программу радара, но программа сбрасываться отказалась, а затем и сам радар выключился.
После чего оглушающий рев, исходящий откуда-то с верхушек деревьев, разъяснил, что радар отслеживал морпеховский F/A-18 Hornet (пр-ва фирмы Нортроп-Грамман), совершавший поблизости упражнение по низким полетам.

Капитан полицейского управления направил жалобу командиру базы морпехов.
Пришедший ответ был выдержан в истинно морпеховском стиле:

«Благодарим вас за ваше письмо. Мы, наконец, можем закрыть папку с этим инцидентом. Вам может быть интересен тот факт, что тактический компьютер Хорнета обнаружил присутствие и начал сопровождение вашего неприятельского радара, почему и послал ответный сигнал подавления, отчего ваш радар и отключился.
Далее, ракета „Воздух-Земля“, являющаяся частью амуниции полностью вооруженного на тот момент самолета, так же автоматически нацелилась на местоположение вашего оборудования.
К счастью, пилот Морской Пехоты, управлявший Хорнетом, правильно оценил ситуацию, и, быстро среагировав на возникший статус тревоги ракетной системы, смог перехватить управление автоматической системой защиты прежде, чем ракета была выпущена для уничтожения местоположения неприятельского радара.

Пилот так же предлагает вам держать закрытым рот, когда вы ругаетесь в его адрес, так как видео-система на этом типе самолетов весьма высокотехнологична. Сержанту же Джонсону, полицейскому, державшему радар, необходимо проконсультироваться у своего дантиста по поводу заднего левого моляра. Похоже, пломба в нем расшатана.
Кроме того, у него сломана застежка на кобуре.

Спасибо за вашу заботу.

Semper Fi»

habr.com
