Что такое гдт: Что такое Декларация на товары / ДТ / ГТД. ВЭД Глоссарий — онлайн словарь основных таможенных понятий

Содержание

Что такое Декларация на товары / ДТ / ГТД. ВЭД Глоссарий — онлайн словарь основных таможенных понятий

один из видов таможенных деклараций, используемый при помещении товаров под таможенные процедуры, за исключением таможенной процедуры таможенного транзита, в котором указываются основные сведения о товаре, необходимые для его выпуска.

Декларация на товары (ДТ) – документ, который необходимо подавать в таможенный орган при совершении перевозок экспортных и импортных грузов.

Ранее этот документ назывался ГТД – грузовая таможенная декларация, но с 1 января 2011 года, после принятия Таможенного кодекса Таможенного союза, было введено новое наименование — Декларация на товары (ДТ).

Подача ДТ в таможню подтверждает законность перемещения товара через таможенную границу.

Указанные в ДТ сведения должны полностью соответствовать фактическим данным о грузе, а также получателе и отправителе.

Предоставление недостоверных данных в ДТ может повлечь административную ответственность в виде штрафа, а в некоторых случаях конфискацию груза.

Декларация на товары содержит:

  • данные отправителя и получателя
  • вид и номер/название транспортного средства, доставившего товар
  • наименование и код товара по товарной номенклатуре ВЭД, его количество и вес, условия поставки, данные о стране происхождения, месте отправления и назначения
  • цену и таможенную стоимость партии, а также расчеты таможенных платежей
  • перечень прилагаемых документов — контракт, инвойс, сертификаты качества и происхождения и т.д.

К декларации прикладываются документы, указанные в перечне.

Декларация на товары заполняется и подается декларантом (грузовладельцем или таможенным представителем, действующем по его поручению) в таможенный орган в электронной форме, в некоторых случаях на бумажном носителе.

Таможенный инспектор проверяет ДТ, и в случае отсутствия вопросов регистрирует ее, списывает таможенные платежи и подтверждает выпуск товара. Если в декларации обнаруживаются ошибки или недостающие документы, то ее возвращают на доработку декларанту. По законодательству выпуск товара не должен превышать одного рабочего дня, при условии правильного заполнения ДТ декларантом и предоставлении всех необходимых документов.

Что следует знать о таможенной декларации?

Что такое таможенная декларация, какие данные в ней указываются и в каких случаях она оформляется? Полноценно ответить на эти вопросы смогут только участники ВЭД, давно работающие на рынке. Те же, кто впервые столкнулся с данным определением, вспомнят стандартный бланк ГТД или вообще не поймут, о чем идет речь. Ниже мы постараемся подробнее рассказать об этом документе.

Итак, согласно ст.2 Таможенного кодекса ЕАЭС, таможенная декларация – это документ, содержащий сведения о товарах и иные сведения, необходимые для выпуска товаров, с помощью которого осуществляется процесс декларирования. Проще говоря, декларация используется таможенными органами для совершения определенных операций и оформления бумаг, в результате чего груз, пересекающий границу, приобретает статус законно находящегося на территории РФ.

При этом к товарам, которые необходимо декларировать, относятся не только коммерческие грузы, импортируемые в страну крупными компаниями или небольшими фирмами, но и грузы, следующие через Россию транзитом, посылки с заказами из иностранных интернет-магазинов, а также транспортные средства, осуществляющие международную перевозку. Соответственно, в зависимости от того, что необходимо задекларировать, используют разные виды таможенных деклараций.

Декларация на товары

Декларация на товары, более известная как ГТД (грузовая таможенная декларация) – самая распространенная форма документа, используемая при импорте, экспорте и других таможенных процедурах, под которые помещаются коммерческие грузы и припасы морских судов или самолетов, совершающих международные рейсы.

Аббревиатура ГТД используется больше по привычке, это не совсем корректно, так как 1 января 2011 решениемКомиссии ТС №257 была утверждена новая форма документа, носящая название «декларация на товары» (ДТ). В этом же решении прописан порядок заполнения документа в зависимости от выбранного таможенного режима.

В настоящее почти все декларации на товары подаются в электронной форме, соответственно для ее заполнения необходимо использовать специальную программу или воспользоваться услугами личного кабинета участника ВЭД насайте ФТС. С помощью этих же инструментов в таможню передаются документы, подтверждающие сведения, указанные в декларации (они могут храниться в личном архиве декларанта). Для работы с основной массой сервисов программы или личного кабинета специалисту потребуется оформить электронную подпись. Она также потребуется для заверения электронных данных при их отправке в таможню.

Заполнить форму ДТ для неподготовленного человека будет проблематично. Кроме необходимости разобраться, какие данные указываются в каждой конкретной графе, потребуется ознакомиться с несколькимиклассификаторами, содержащими огромный перечень специальных кодов для различных видов таможенных процедур, видов платежей и налогов и так далее. Большинство участников ВЭД в этом случае обращаются к таможенным представителям, специалисты которых проходят специальное обучение и посещают практикумы по электронному декларированию.

Одной из составляющих ДТ является форма ДТС-1 – декларация таможенной стоимости. Здесь указывается одна из важнейших характеристик перевозимого товара – цена, на основании которой будут вычисляться пошлины и налоги. В ДТС-1 указывается метод определения таможенной стоимости, то, какие затраты понес покупатель при покупке, транспортировке и страховании груза, какими документами подтверждаются данные сведения. Форма и правила заполнения также утверждены решением комиссии ЕАЭС.

Транзитная декларация

Как следует из названия, данная форма документа используется в том случае, когда товар следует через определенную территорию транзитом, без уплаты пошлин, налогов и предоставления разрешительной документации. Например, груз может следовать из Евросоюза в Россию, но проходить таможенное оформление не на границе, а на таможенном посту в Московской области. Груз может вообще не предназначаться для реализации в РФ, а конечной точкой транспортировки могут быть Казахстан или Китай.

В качестве транзитной декларации можно использовать сопровождающие груз транспортные и коммерческие документы (инвойс, CMR, пакинг), в случае, если в них содержится вся необходимая для таможни информация согласно ст.107 ТК ЕАЭС. Однако в большинстве случаев оформляется специальный бланк с утвержденной формой и порядком заполнения. Номер транзитной декларации указывается в CMR и заверяется печатью сотрудника таможни.

По сути, данная форма декларации является обязательным документом при перемещении по территории РФ любого товара, не выпущенного в свободное обращение.

Пассажирская таможенная декларация

ПТД или пассажирская таможенная декларация оформляется на товары для личного пользования, перевозимые физическими лицами, в случаях, когда такие товары необходимо декларировать. Форма, порядок заполнения документа и перечень необходимой для этого информации утверждены решением №287 от 18.

06.2010.

Декларированию с использованием ПТД подлежат личные автомобили, временно въезжающие на территорию ЕАЭС, а также товары, которые ввозятся в несопровождаемом багаже (например, посылки из иностранных интернет-магазинов), или товары, которые владелец захотел оформить добровольно. Подробнее о том, что относится и не относится к товарам для личного пользования, какими стоимостными и количественными нормами ограничен беспошлинный ввоз, можно узнать в распоряжении коллегии ЕЭК№145 от 07.11.2017.

Декларация на транспортное средство

Данная форма документа используется в том случае, если границу ЕАЭС пересекает транспортное средство, совершающее международную доставку грузов. Это может быть как автомобиль, так и морской контейнеровоз, грузовой или пассажирский самолет. Кроме самого транспортного средства в определенных случаях декларируются также и припасы – то, что необходимо для нормального функционирования и обслуживания морского или воздушного судна, фуры (кроме запчастей) или используется непосредственно пассажирами и экипажем (например, бортовое питание или товары, продаваемые на борту по системе duty free).

Вне зависимости от формы, оформление таможенной декларации – сложный процесс, требующий большого опыта и знания многих нюансов. Специалисты нашей компании возьмут на себя все заботы, связанные с заполнением декларации и подготовкой полного комплекта документов, необходимых для подачи в таможенные органы и оформления вашего груза.

что это и как работает — статьи на Skillbox / Skillbox Media

GTD (Getting Things Done) — методология для организации и контроля задач. Ее придумал Дэвид Аллен, бизнес-тренер и консультант по управлению. Она нужна, чтобы не только планировать, но и доводить намеченные дела до конца.

GTD часто относят к тайм-менеджменту: если ее правильно применять, система помогает успевать больше и бороться с многозадачностью.

Что почитать о тайм-менеджменте:

Ничего не держать в голове

Главный принцип, на котором строится вся методология. Все нужно фиксировать. Даже мелкие задачи и то, что кажется неважным.

Проще значит лучше

Фиксировать и систематизировать информацию нужно удобным вам способом. Если вы любите блокноты, то ведение дел в приложениях и таск-менеджерах не упростит вам жизнь, а скорее наоборот.

Думать о решении

Часто бывает, что дела стоят на месте, потому что мы воспринимаем их как очередную проблему, а не ищем решение.

Одна задача в один момент времени

По системе GTD многозадачность — препятствие. Нужно думать только о той задаче, которую выполняете сейчас. То есть не думать про доклад для конференции, пока проверяете макет.

Составить список действий

Набросанные в таск-менеджере или календаре задачи не решат все проблемы. Нужно воспринимать каждую из них как список конкретных действий, тогда с ними будет проще работать.

Есть много методов, описывающих, как применять GTD. Но для начала достаточно запомнить четыре последовательных шага.

Выберите место, где будете хранить всю поступающую информацию. Чтобы не нарушать принцип GTD об удобстве, это должно быть что-то одно: либо приложение, либо блокнот. Так вы сможете в любой момент что-то проверить или изменить, и не придется вспоминать, куда вы это сохранили или записали.

Если просто складывать все задачи в кучу, вы быстро запутаетесь и упустите что-то важное. Нужна система, по которой вы будете делить задачи.

Для этого используют дерево принятия решений или, как его называет Аллен, диаграмму рабочего процесса.

Задайте себе эти вопросы, чтобы правильно разделить задачи.

  1. Что это за задача?
  2. Какой должен быть результат?
  3. Нужны ли какие-то действия?
  4. Если да, то какое действие следующее?
  5. Сколько времени оно займет?

Ответы на вопросы помогают распределить задачи по правильным блокам. Если дело занимает не больше двух минут, например, вам нужно просто ответить на письмо, выполните это сразу.

Когда на выполнение задачи требуется больше времени, лучше разбить ее на долгосрочный проект из нескольких этапов. Если это невозможно, у вас остается два варианта действий.

Делегировать

Есть кто-то, кто справится лучше, или задача не так важна, чтобы тратить на нее время самому. После передачи такое дело отправится в блок Лист ожидания. Вот здесь мы рассказали, как правильно делегировать задачи в digital.

Отложить

Если лучше вас с задачей никто не справится, но она требует много времени, можно отсрочить ее выполнение.Такие задачи занесите в Календарь или в блок Следующие действия.

В Календарь заносите только задачи, которые привязаны к конкретным датам или времени. То есть их важно выполнить именно в заданный день.

В Лист ожидания пойдут задачи, выполнения которых вы ждете от кого-то из подчиненных.

В блок Следующие действия — все дела, на которые сейчас нет времени, но к ним обязательно нужно вернуться, как только время появится. Чтобы не забыть про такие задачи, создайте список напоминаний.

Что делать с задачами, которые не требуют никаких действий:

  • убрать из списка;
  • если хотите вернуться к ним позже, сохранить в раздел напоминаний;
  • если это важная информация, которую надо сохранить, — в раздел справочных материалов.

Определите, что будете делать с каждой входящей задачей. Важно не начинать расставлять приоритеты, пока не поймете, что конкретно предпринять.

Цель основного метода GTD — управлять обязательствами и действиями. То есть определить все задачи, которые нужно выполнить, иметь план и быть готовым принимать решения, чтобы его изменять. Такая система помогает всегда знать, каким будет каждый следующий шаг.

  Smthngs — менеджер GTD для браузера. Можно использовать онлайн и офлайн, как приложение.

  Gtdagenda.com — онлайн-сервис. Можно управлять задачами и следить за прогрессом. Есть бесплатная и платная расширенная версия.

  Evernote — приложение для создания и хранения заметок. Подходит, чтобы собрать все проекты в одной системе.

  Trello — программа для управления проектами. Можно создавать разные доски, составлять списки, прикреплять документы.

Теперь вы знаете, как применять методологию GTD, когда работаете с задачами. Напоминаем, чем это может быть полезно.

Методология GTD помогает:

  • Осознать обязательства: найти проблему или задачу.
  • Найти методы, чтобы их выполнить: определить, что нужно сделать, чтобы считать задачу завершенной.
  • После определения действий создать систему напоминаний.
  • Периодически просматривать списки напоминаний.

В использовании любой методологии главное — не пренебрегать здравым смыслом и всегда учитывать контекст. Все остальное — это навыки и знания: что-то можно выучить, что-то наработать. Опыт придет со временем, а полезные навыки можно получить уже сейчас на курсе Skillbox.

GTD за 2 минуты / Хабр

Часто встречали странные буквы GTD? Боитесь что это очередная секта?

Не бойтесь. Сейчас я все расскажу.

Что такое вообще это GTD?

Что возникает у вас в голове, когда вы слышите название GTD? Я тут поспрашивал знакомых, и нарисовалась забавная картина. Все, кого я знаю, представляют себе ГТД примерно так:

Даже как-то стыдно становится. Люди с высшим образованием, а воображают такую чушь.

GTD, Getting Things Done (по-русски можно смело читать как Гэ-Тэ-Дэ) — это система для самоорганизации, придуманная американским автором Дэвидом Алленом. С момента выпуска соответствующей книги в 2000 году миллионы неорганизованных людей наконец обрели счастье и душевное спокойствие. Ведь система, как заявляется, позволяет привети дела в порядок.

Как работает GTD?

Основные принципы GTD очень просты. В основе лежат три привычки*, к которым должен приучить себя каждый эффективный человек.
1. Записывать свои дела
2. Быстро решать, что делать дальше
3. Делать то, что записал

1. Выписываем дела (у автора — Collect)

Почему многие люди испытывают постоянный стресс и ничего не успевают? Потому, что они хранят все дела в голове. А мозг человека способен одновременно удерживать в памяти только 7 объектов. Если хранить в голове слишком много мусора, многие вещи просто забываются и вспоминаются только тогда, когда уже поздно. В итоге получаются все эти «Забыл», «Не успел», «Ай, сделаю завтра»…

Первым шагом на пути к светлой голове будет отложить на 10 минут все дела в сторону, взять листок бумаги и выписать все дела, вопросы, идеи и прочие вещи, которые не дают вам покоя. Тем самым мы освобождаем голову и переносим все свои дела на «внешний носитель».
Пример? Пожалуйста. Слушаю я радио, и вдруг слышу рекламу про наступающий праздник 8 марта. В голову сразу приходит мысль «Не мешало бы купить подарок маме». Не откладывая в долгий ящик, сразу записываю: «Купить подарок маме на восьмое марта».
Готово? Переходим к следующему пункту.

2. Что дальше? (Process)

На этом этапе нужно пройтись по всем записанным делам и для каждого из них задать себе один важный вопрос: какой следующий шаг?
Этот простой вопрос не так прост, как кажется. Например: вам нужно купить подарок маме и вы прилежно записали в блокнот «купить подарок маме на восьмое марта».
Что из этого получится? Скорее всего, вы будете долго искать себе отмазки, а подарок будет куплен в последний день. Ну и в результате накануне придется отстоять полдня в очередях, хотя на неделю раньше могли бы купить за пять минут.

Давайте посмотрим, что в этом случае советует GTD.
GTD говорит вот что: сначала нужно выделить конкретный следующий шаг для покупки подарка. Конкретный шаг означает то, что ты оторвешься от стула и реально что-нибудь сделаешь. Например «Позвонить тете Оле и посоветоваться насчет подарка». Задача вдруг стала намного конкретнее, не правда ли? Теперь не нужно долго раздумывать: надо взять телефон и позвонить прямо сейчас.
Вот мы и пришли к третьему пункту.

3. Бери и делай (do)

Если до этого было сделалано всё правильно, то на данном этапе есть простая и понятная задача: «Позвонить тете Оле».
Так получается потому, что конечным итогом применения системы GTD является «кристально чистый» список «следующих шагов» по всем задачам. В этом списке собраны конкретные и понятные дела, которые можно выполнять без раздумий. Все раздумия уже проведены на этапе «Что дальше»?..

Теперь, при наличии такого кристально чистого списка, можно спокойно и не отвлекаясь щелкать дела одно за одним, как семечки. Никаких лишних терзаний, никаких сомнений — сплошной концентрированный поток действия. Лично я, когда прохожусь в таком состоянии по таскам, чувствую себя терминатором.

Итого

Вот такая интересная и полезная система. Надеюсь этот обзор помог получить о ней представление. Если понравилось — можете попробовать сами. Но учтите, что GTD немного сложнее, чем те три пункта, про которые я написал 🙂

Где можно еще почитать про GTD?

Вот бумажные книги:
Английская версия, русская версия. Можно и скачать.

Официальный подкаст.

Ну и собственно на хабре.

Удачи!

* Данная статья не претендует на полноту описания системы GTD. В GTD есть множество подробностей, которые я не включал в статью. Тем не менее, считаю, что для начала предложенной информации вполне достаточно чтобы составить представление о GTD.

Федеральная таможенная служба

16 апреля вступит в силу приказ ГТК России от 03.03.2003 № 203 ?О декларировании товаров?, опубликованный 5  апреля 2003 года в ?Российской газете?  (зарегистрирован Министерством юстиции РФ 31.03.2003 № 4347).
Данный приказ издан в целях совершенствования и упрощения декларирования товаров, перемещаемых через таможенную границу РФ.
Документом установлено, что по желанию декларанта декларирование товаров, помещаемых под таможенные режимы выпуска для свободного обращения или экспорта, может производиться путем подачи таможенной декларации в виде письменного заявления, в котором содержатся сведения, необходимые для таможенных целей. В заявлении должны быть указаны  сведения о наименовании таможенного органа, которому декларируются товары, сведения о декларанте, отправителе, получателе товаров, о заявляемом таможенном режиме,  о товаре и таможенной стоимости. Код в соответствии с ТН ВЭД России, ставки и сумма, подлежащих уплате таможенных пошлин и налогов указывается в заявлении по желанию декларанта.
Также приказом определено, что к заявлению необходимо приложить транспортные документы, счет-фактуру, разрешения, сертификаты и иные документы, если они требуются для помещения декларируемых товаров под заявляемый таможенный режим, копию паспорта сделки (паспорта бартерной сделки), если в соответствии с законодательством РФ требуется такое оформление.
При этом приказ будет действовать при условии, что общая таможенная стоимость товаров, одновременно представленных таможенному органу, не будет превышать суммы, эквивалентной 1000 долларов США, товары будут перемещаться одним и тем же лицом в счет исполнения обязательств по одному договору (или если перемещение товаров не будет связано с исполнением договорных обязательств), а также, если перевозка товаров будет осуществляться на одном транспортном средстве. Таможенные сборы будут взиматься только со стоимости, превышающей 500 долларов США.
Срок проверки сведений не может превышать 6 часов, но в определенных случаях  может быть увеличен еще на четыре рабочих часа, если декларант в заявлении не заявит код товара и не укажет ставки и суммы подлежащих уплате таможенных пошлин и налогов. Проверка сведений, содержащихся в заявлении, будет производиться одним должностным лицом таможенного органа без применения процедуры согласования решения о выпуске товаров.
Таким порядком декларирования, согласно приказа, нельзя будет воспользоваться при перемещении через таможенную границу РФ валюты, ценных бумаг, драгоценных металлов и драгоценных камней, подакцизных товаров, подлежащих лицензированию, маркировке акцизными и специальными марками, товаров, в отношении которых применяются меры нетарифного регулирования в виде лицензирования, квотирования, товаров, которые освобождаются от уплаты таможенных пошлин, налогов, за исключением предоставления тарифных преференций, а также товаров, ввозимых в адреса дипломатических или приравненных к ним представительств иностранных государств или вывозимых в адреса представительств РФ за рубежом.
Необходимо отметить, что положения этого приказа не изменяют правила, установленные при декларировании товаров, перемещаемых для личного пользования физическими лицами.
Наряду с указанным нормативным документом издан приказ ГТК России от 17.02. 2003 № 169 ?Об утверждении новых форм бланков ГТД? (зарегистрирован Министерством юстиции РФ 27.03.2003 № 4343).

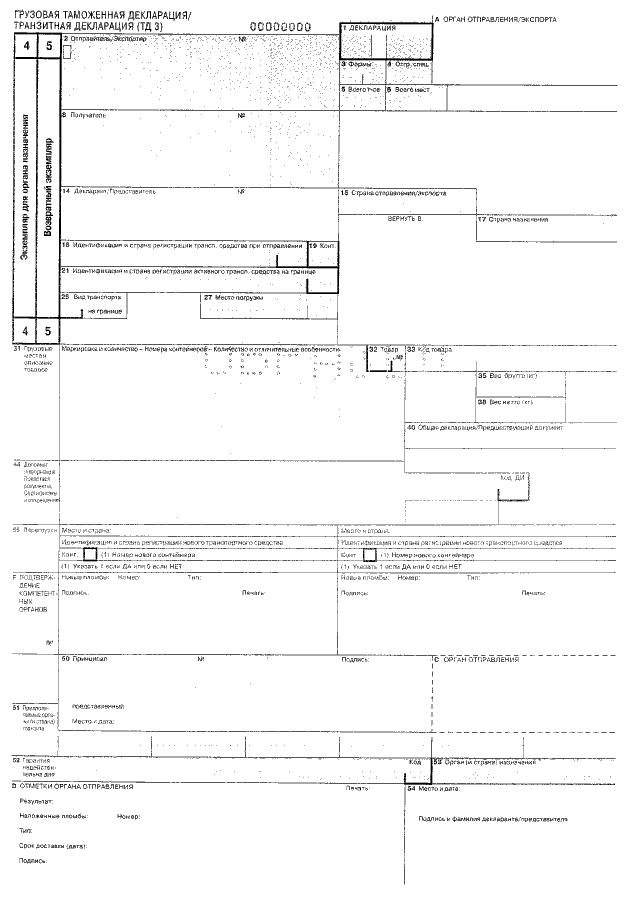

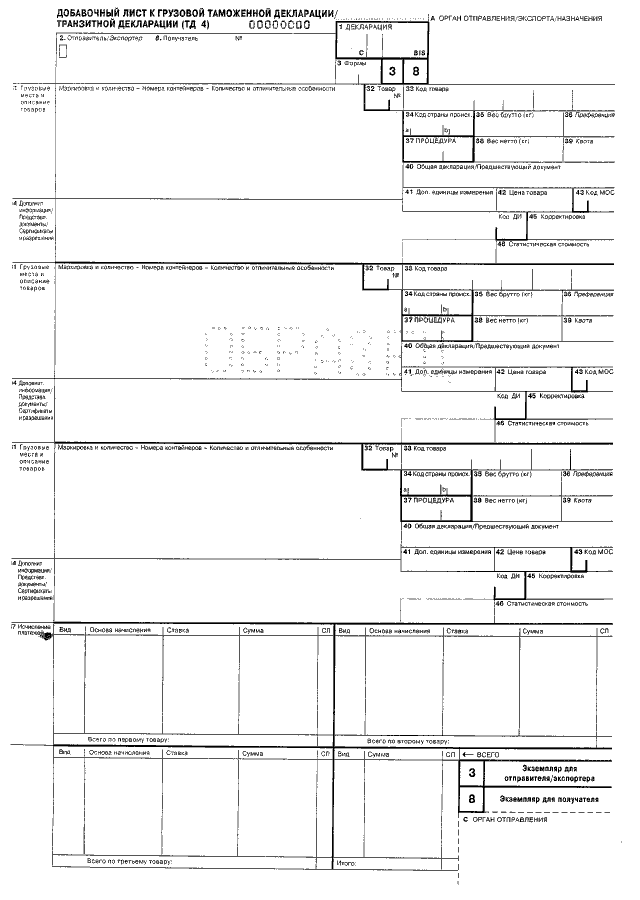

Приказом № 169 утверждена новая форма бланка ?Грузовая таможенная декларация (ТД1)? и форма бланка ?Добавочный лист (ТД2)?, каждый из которых состоит из четырех сброшюрованных листов самокопирующейся бумаги.
С 1 июня 2003 года на всей таможенной территории Российской Федерации при декларировании товаров будут использоваться новые бланки грузовой таможенной декларации и добавочных листов.
Основное отличие новых бланков от старых заключается в наличии специальных элементов защиты на бумаге, используемой для бланков.
Введение новых бланков связано с необходимостью применения защитных мер на пути недобросовестных участников внешнеэкономической деятельности, использующих для подрыва экономической безопасности России среди прочих ухищрений подделку сведений, заявляемых на бланках ГТД.


Коды страны в ГТД | Современный предприниматель

Грузовая таможенная декларация (ГТД) заполняется юридическими лицами и физлицами-предпринимателями. Данный документ необходимо оформлять на продукцию, которая перемещается через российскую таможенную границу, подлежит экспортному контролю, перемещается в режиме таможенного склада. Много вопросов вызывают коды в ГТД, которые владелец груза должен указать при заполнении документа. Их основная задача  сообщение таможенным органам и другим государственным ведомствам сведений о товарах.

При заполнении декларации необходимо руководствоваться нормами, приведенными в «Инструкции о порядке заполнения декларации на товары» (утв. Решением Комиссии ТС от 20.05.2010 № 257). Код страны в ГТД и другие кодировки выбирают из классификатора, утвержденного Решением Комиссии ТС от 20.09.2010 № 378 (ред. от 14.05.2019), товарные коды – из номенклатуры ТН ВЭД. Далее будут рассмотрены особенности указания в таможенной декларации некоторых кодов.

Код ТН ВЭД в ГТД

Код товара в ГТД указывается согласно Единой товарной номенклатуры ТН ВЭД ЕАЭС. Она представляет собой классификатор, в котором сгруппированы уникальные коды товаров. Каждой товарной группе и каждому отдельному товару назначается таможенная пошлина. «ТН ВЭД ЕАЭС» утверждена Решением Совета ЕЭК от 16.07.2012 № 54 (ред. от 30.09.2019). Использование кодов ТН ВЭД в ГТД позволяет обеспечить однозначную идентификацию товаров и упростить автоматизированную обработку таможенных деклараций.

Товарная номенклатура имеет «древовидную» структуру, она состоит из 21 раздела, включающих 97 товарных групп. Коды состоят из 10 знаков, они вносятся без пробелов в графу 33 ГТД.

Правильный выбор кода товара имеет большое значение, ведь от него будет зависеть размер ставки пошлины и таможенный режим. Во избежание ошибок при самостоятельном определении кода участнику внешнеэкономической деятельности можно обратиться за консультацией в местную Торгово-Промышленную Палату (ТПП).

Читайте также: Регистрационный номер таможенной декларации

Код страны происхождения

Код страны происхождения товара в ГТД необходимо указывать в подразделе «а» графы 34. Участники ВЭД подбирают данный код из Приложения № 22 к Решению Комиссии ТС № 378. Если на маркировке товара и в иной документации не указана конкретная страна происхождения, но есть сведения о том, что товар произведен на территории ЕС, в декларации указывают код «EU». Если данные полностью отсутствуют – проставляют два нуля «00».

Код страны происхождения в ГТД, к примеру, может выглядеть так:

Коды таможенных платежей в ГТД

Коды платежей в ГТД указываются в графе 47 «Исчисление платежей». Необходимые кодировки приведены в Приложении № 9 к Решению Комиссии ТС № 378. Это коды применяемые на всей таможенной территории ЕАЭС, а также предусмотренные законодательством государств – членов ЕАЭС. Графа 47 состоит из нескольких колонок, выбранный код нужно указывать в колонке «Вид». Каждая кодировка обозначает определенную операцию, она заменяет собой текстовую информацию. Благодаря этому появляется возможность производить обработку данных при помощи вычислительной техники.

Для примера рассмотрим, что означает код «1010» в ГТД. Под этим шифром подразумевается уплата таможенного сбора за проведение таможенных операций. Исключением является сбор за таможенное оформление груза, взимаемый в Республике Беларусь, когда речь идет о товарах для личного использования.

Также у участников ВЭД могут возникнуть вопросы по поводу того, что означает код «2010» в ГТД. Расшифровку данного кода также можно найти в Приложении № 9. Это ввозная таможенная пошлина и иные налоги и сборы, обязанность по уплате которых возникла с 01.09.2010 г.

Приведем расшифровку основных кодов платежей:

  • код «1010» в ГТД и код «1020» подразумевают уплату таможенного сбора за выполнение таможенных операций и за таможенное сопровождение соответственно;

  • код «2010» в ГТД и код «2020» используются для обозначения ввозной таможенной пошлины, обязанность по уплате которой возникла после 01. 09.2010 г. и до 01.09.2010 г. соответственно;

  • код «2040» обозначает специальную пошлину;

  • код «2050» в ГТД используется для обозначения антидемпинговой пошлины;

  • код «2060» – компенсационная пошлина;

  • код «5010» в ГТД – НДС (кроме НДС, взимаемого в Казахстане).

Полный перечень кодировок и подробная расшифровка к ним приведены в Приложении № 9 к Решению Комиссии ТС № 378.

Читайте также: ГТД в декларации по НДС

В графе 47 можно прописать несколько кодов. К примеру, «2010» и «5010». Затем по каждому из них следует указать основу для начисления, ставку (%) и сумму. Суммы, подлежащие уплате, рассчитываются в национальной валюте РФ (раздельно по каждому виду). Если ставка предусматривает сложение адвалорной и специфической составляющей – необходимо заполнять две строки по данному виду платежа (раздельно по каждой составляющей).

Читайте также: Как проверить ГТД по номеру онлайн?

Номера таможенных деклараций — Finance | Dynamics 365

  • Чтение занимает 2 мин

В этой статье

Важно!

Dynamics 365 for Finance and Operations стало специализированным приложением, с помощью которого вы можете управлять определенными бизнес-функциями. Дополнительные сведения об этих изменениях см. в разделе Руководство по лицензированию Dynamics 365.

Вы можете отслеживать таможенные декларации с момента прибытия товаров на таможенный терминал до момента отгрузки товаров конечному потребителю.

Номер таможенной декларации является одной из складских аналитик, введенных вручную при получении товаров. Например, можно ввести его при регистрации накладной с фактурой от поставщика, а затем предоставить соответствующие документы расхода полей, такие как фактура для заказа на продажу, клиенту. Таким образом клиент может проследить номер таможенной декларации. Указанный номер таможенной декларации также отображается в книге покупок.

Чтобы выполнить учет таможенной декларации, необходимо активировать соответствующую аналитику отслеживания в группе аналитик отслеживания номенклатуры.

Приемка и продажа товаров могут выполняться различными способами. Например, товары могут быть получены через заказы на покупку от поставщика и могут продаваться клиенту.

Когда товары получают, номера их таможенных деклараций вводят вручную. Когда товары продают, номера таможенных деклараций определяется автоматически в зависимости от лота номенклатуры. Номер таможенной декларации, который использовался при покупке товаров, отображается на документах, созданных при продаже товаров.

Настройка номеров таможенных деклараций в аналитиках отслеживания

  1. Откройте Управление сведениями о продукте > Настройка > Группы аналитик и вариантов > Группы аналитик отслеживания.

  2. Выберите Создать, чтобы создать группу аналитик.

  3. В поле Имя введите полное имя группы аналитик.

  4. В поле Описание введите описание.

  5. На экспресс-вкладке Аналитики отслеживания в строке Номер ГТД установите флажок Активно.

  6. Нажмите Сохранить.

Создание номера таможенной декларации

Перед регистрацией номеров таможенных деклараций для вновь полученных товаров их необходимо ввести в соответствующую базу данных. Необходимо также ввести наименования номенклатур и страну или регион происхождения.

  1. Перейдите в раздел Управление запасами > Запросы и отчеты > Аналитики отслеживания > Номера ГТД.
  2. Выберите Создать для создания нового номера таможенной декларации.
  3. В поле Номер ГТД введите номер таможенной декларации.
  4. В поле Код номенклатуры выберите код номенклатуры.

Примечание

Номенклатура должна иметь ранее созданную группу аналитик отслеживания, в которой активирована аналитика отслеживания Номер ГТД.

  1. В поле Страна/регион выберите страну или регион.

  2. Нажмите Сохранить.

Указание номера таможенной декларации в заказе на покупку

  1. Создайте заказ на покупку и в строке заказа на покупку выберите код номенклатуры.

Примечание

Номенклатура должна иметь ранее созданную группу аналитик отслеживания, в которой активирована аналитика отслеживания Номер ГТД.

  1. На экспресс-вкладке Сведения по строке на вкладке Продукт в разделе Аналитики отслеживания в поле Номер ГТД выберите ранее созданный номер таможенной декларации.

  2. Задайте другие параметры заказа на покупку и создайте счет-фактуру обычным способом. Столбец 11 в фактуре содержит информацию о номере таможенной декларации.

Просмотр номера таможенной декларации в книге покупок

  1. После завершения процедуры Обработка входящего НДС на странице Журнал книг покупок в области действий выберите Обновить, чтобы обновить книгу покупок.

  2. В области действий выберите Строки и выберите накладную, которая была только что создана. На вкладке Общие в поле Номера ГТД отображаются сведения о счете-фактуре и номере таможенной декларации.

Отгрузка товаров с номерами таможенных деклараций

  1. Создайте заказ на продажу и в строке заказа на продажу выберите тот же номер номенклатуры, который использовался в предыдущих процедурах данного раздела.

  2. На экспресс-вкладке Сведения по строке на вкладке Настройка в поле Резервирование выберите Автоматически, чтобы при создании строки заказа на продажу номенклатура автоматически была зарезервирована из существующих приходов.

  3. На экспресс-вкладке Продукт в разделе Аналитики отслеживания в поле Номер ГТД выберите ранее созданный номер таможенной декларации.

  4. Задайте другие параметры заказа на продажу и создайте счет-фактуру обычным способом. Столбец 11 в фактуре содержит информацию о номере таможенной декларации.

Что такое GD&T? — Основы GD&T

Основы GD&T — Введение


Gamp; T Basics, разъясненные нашими специалистами по обучению в Sigmetrix. Если вы хотите запросить дополнительную информацию, воспользуйтесь нашей контактной страницей.

Что такое GD&T?

Модель проекта — это идеальное представление конструкции детали. Однако модель дизайна сама по себе не полностью определяет дизайн. Из-за несовершенства процессов производства и контроля физические детали никогда в точности не соответствуют проектной модели.Важным аспектом проекта является указание величины, на которую элементы детали могут отклоняться от их теоретически точной геометрии (как определено в модели проекта).

Геометрические размеры и допуски, часто называемые GD&T, — это символический язык, используемый на технических чертежах и моделях для определения допустимого отклонения геометрии элемента. Язык GD&T состоит из размеров, допусков, символов, определений, правил и соглашений, которые можно использовать для точного сообщения функциональных требований к местоположению, ориентации, размеру и форме каждой особенности модели проекта.Таким образом, GD&T — это точный язык, который позволяет дизайнерам «говорить то, что они имеют в виду» в отношении своих моделей дизайна. Затем производство может использовать язык, чтобы понять замысел проекта, а инспекция обращается к языку для определения требований к настройке.

GD&T Basics как стандарт проектирования и производства сборок:

Чтобы любой язык был эффективным, он должен основываться на общем стандарте. У ASME и ISO есть стандарты, связанные с применением и использованием GD&T.Стандарты ASME обычно используются компаниями США, а стандарты ISO — европейскими компаниями. В каждой из этих организаций существует несколько стандартов, применимых к теме GD&T. Кроме того, каждый стандарт периодически пересматривается, при этом каждая версия стандарта определяется годом ее принятия. GD&T Advisor v1.2 основан на следующих стандартах:

• ASME Y14.5M-1994 Определение размеров и допусков — Определяет использование и значение геометрических допусков и связанные темы.
• ASME Y14.41-2003 Практика работы с данными определения цифрового продукта — Определяет правила отображения аннотаций в проектной модели

Что такое GD&T? | Обзор GD&T | Основы GD&T

ISO определяет GD&T как «геометрические характеристики изделия (GPS) — геометрические допуски — допуски формы, ориентации, местоположения и биения». Короче говоря, «геометрические характеристики продукта» относятся к форме, размеру и взаимному расположению продукта, а «допуск» означает допустимую погрешность.«Геометрический допуск» характеризуется определением, которое включает в себя допустимые погрешности формы и положения в дополнение к размеру.

В широком смысле существует два подхода к созданию чертежей: допуск по размеру и геометрический допуск. Допуск размера регулирует размер каждого измерения.
Геометрический допуск регулирует форму, параллельность, наклон, положение, биение и другие факторы.

Чертеж допуска по размеру Чертеж геометрических допусков Это означает, что продукт следует обрабатывать так, чтобы параллельность относительно указанной поверхности (A) не превышала 0.02.

Зачем нужен геометрический допуск?
Например, когда дизайнер заказывает листовые детали, инструкции на основе допуска по размеру будут следующими:

  1. а
    Зона допуска

Этот чертеж может привести к поставке деталей, подобных показанным ниже:

Эти детали не соответствуют требованиям или имеют дефект.
Эти детали изготовлены из-за отсутствия упоминания о параллельности на чертеже.
Ошибка связана с указанием допусков проектировщика, а не с производителем.

Чертеж той же детали будет выглядеть следующим образом с геометрическим допуском. Здесь помимо размера используются геометрические характеристики «параллельность» и «плоскостность». Это может предотвратить ошибки, подобные тем, которые мы видели выше, с допуском на размер.

а
Допуск параллельности

б
Допуск плоскостности

c
Базовая плоскость

Геометрический допуск имеет то преимущество, что он точно и эффективно передает предполагаемый дизайн проектировщиком таким образом, который не может быть выражен с помощью одного только допуска по размеру.

Допуск размера и геометрический допуск регулируют допуски различных аспектов спецификации. Допуск размера регулирует размер размеров, в то время как геометрический допуск регулирует форму и взаимное расположение.
Следовательно, вопрос не в том, что лучше, а в том, чтобы использовать их вместе, чтобы дать эффективные инструкции по допуску.

Для измерения допуска на размер и геометрического допуска используются различные измерительные приборы и методы контроля. Например, поскольку измерения выполняются между двумя точками с использованием штангенциркуля или микрометра для определения допуска по размеру, все следующие размеры соответствуют допуску по размеру.

Зона допуска по размеру Исходный размер
Ось с допуском на размер (справочная) Идеальный круг с допуском Окружность искажена в пределах поля допуска Круг с отклоненной центральной осью

Для геометрического допуска проверяется округлость и положение центральной оси с помощью прибора для измерения круглости или координатно-измерительной машины, что может привести к тому, что указанные выше размеры не будут соответствовать спецификациям допуска в зависимости от указанного допуска.Это означает, что некоторые размеры могут соответствовать требованиям допусков по размеру, но не соответствовать требованиям геометрических допусков.

Исходя из вышеизложенного, можно сказать, что регулировка допуском по размеру и регулировка геометрическим допуском практически не связаны. Эта концепция называется принципом независимости или принципом независимости.

ISO определяет взаимосвязь между размером и геометрическими характеристиками следующим образом:

ISO 8015-1985
По умолчанию каждая спецификация GPS для функции или связи между функциями должна выполняться независимо от других спецификаций, за исключением случаев, когда это указано в стандарте или специальным указанием.

Приведенный выше принцип независимости является международным стандартом ISO. Однако некоторые предприятия принимают правила ASME (Американского общества инженеров-механиков), которые не применяют принцип независимости. По этой причине рекомендуется четко определить стандарты путем предварительного обсуждения при заключении сделок, особенно с зарубежными компаниями.

Дом

Основы геометрического определения размеров и допусков (GD&T)

До GD&T производственные характеристики определялись областями X-Y. Например, при сверлении монтажного отверстия отверстие должно находиться в пределах указанной области X-Y.

Однако точная спецификация допусков должна определять положение отверстия по отношению к предполагаемому положению, при этом допустимая область представляет собой круг. Допуск по X-Y оставляет зону, в которой проверка дала бы ложноотрицательный результат, потому что, хотя отверстие не находится внутри квадрата X-Y, оно попадает в описанный круг.

Стэнли Паркер, инженер, разрабатывавший военно-морское вооружение во время Второй мировой войны, заметил эту неудачу в 1940 году.Руководствуясь необходимостью экономичного производства и соблюдения сроков, он разработал новую систему через несколько публикаций. Однажды зарекомендовавшая себя как лучший метод эксплуатации, новая система стала военным стандартом в 1950-х годах.

В настоящее время стандарт GD&T определен Американским обществом инженеров-механиков (ASME Y14.5-2018) для США и ISO 1101-2017 для остального мира. В основном это касается общей геометрии продукта, в то время как другие стандарты описывают конкретные характеристики, такие как шероховатость поверхности, текстура и резьба винтов.

При работе с функциональными сборками, изделиями, состоящими из нескольких частей, или деталями со сложной функциональностью крайне важно, чтобы все компоненты хорошо работали вместе. Все соответствующие приспособления и функции должны быть указаны таким образом, чтобы минимизировать влияние на производственный процесс и связанные с ним инвестиции, но при этом гарантировать функциональность. Ужесточение допусков в два раза может увеличить затраты вдвое или даже больше из-за более высокого процента брака и смены инструмента. GD&T — это система, которая позволяет разработчикам и инспекторам оптимизировать функциональность без увеличения затрат.

Самым важным преимуществом GD&T является то, что система описывает замысел проекта, а не саму результирующую геометрию. Как вектор или формула, это не реальный объект, а его представление.

Например, элемент, расположенный под углом 90 градусов к базовой поверхности, может иметь допуск по его перпендикулярности к этой поверхности. Это определит две плоскости, разнесенные друг от друга, в которые должна попадать центральная плоскость элемента. Или, при сверлении отверстия, имеет смысл сделать допуск с точки зрения совмещения с другими элементами.

Описать геометрию продукта, связанную с его предполагаемой функциональностью и производственным подходом, в конечном итоге проще, чем описывать все в линейных размерах. Он также предоставляет инструмент связи с производителями, покупателями и инспекторами по качеству.

При правильной работе GD&T даже позволяет осуществлять статистический контроль процессов (SPC), снижая процент брака продукции, сбоев сборки и усилия, необходимые для контроля качества, экономя значительные ресурсы организаций.В результате несколько отделов могут работать больше параллельно, потому что у них есть общее видение и язык того, чего они хотят достичь.

На технических чертежах должны быть указаны размеры всех элементов детали. Рядом с размерами необходимо указать значение допуска с минимальным и максимальным допустимым пределом. Допуск — это разница между минимальным и максимальным пределом. Например, если у нас есть стол с высотой от 750 до 780 мм, допуск будет 30 мм.

Однако допуск для стола подразумевает, что мы должны принять стол, высота которого с одной стороны составляет 750 мм, а с другой — 780 мм, либо с волнистой поверхностью с отклонением в 30 мм. Таким образом, чтобы продукт соответствовал толерантности, нам нужен символ, передающий замысел дизайна плоской верхней поверхности. Поэтому мы должны включить дополнительный допуск плоскостности в дополнение к общему допуску по высоте.

Детали с непредсказуемыми вариациями и сложной формой требуют практики GD&T, помимо простого определения допуска плюс-минус.

Точно так же цилиндр с допустимым диаметром не обязательно войдет в свое отверстие, если цилиндр будет слегка изогнут во время производственного процесса. Следовательно, он также нуждается в контроле прямолинейности, который было бы трудно передать с традиционным допуском плюс-минус. Или труба, которая должна безупречно соответствовать сложной поверхности, к которой она приварена, требует контроля профиля поверхности.

GD&T создает библиотеку символов для передачи таких замыслов дизайна, которые мы обсудим в следующем разделе.

Динамические узлы, такие как этот протез руки, требуют точного определения допусков.

Искусство определения допусков означает определение только правильных вариантов для всех конкретных конструктивных особенностей, чтобы максимизировать процент одобрения продукта в рамках производственных процессов и в зависимости от визуального и функционального назначения детали.

В метрической системе существуют классы международного допуска (IT), которые также можно использовать для указания допусков с помощью символов. Обозначение 40х21, например, означает отверстие диаметром 40 мм с неплотной посадкой. Затем производителю нужно только найти в базовой таблице характеристики отверстий, чтобы получить точное значение допуска.

Помимо индивидуальных допусков, инженеры должны учитывать эффекты на уровне системы. Например, когда деталь выходит с максимально допустимыми размерами всех размеров, удовлетворяет ли она по-прежнему общим требованиям, таким как вес продукта и толщина стенок? Это называется Максимальное условие материала (MMC), тогда как его аналогом является Минимальное условие материала (LMC).

Допуски также складываются. Если мы создадим звено цепи, в котором каждое отверстие имеет допуск 0,1 мм плюс, а каждый вал — отрицательный допуск 0,1 мм, это означает, что мы все равно примем разницу в длине 20 мм на 100 звеньях. При установке повторяющихся элементов, таких как шаблон перфорированных отверстий, сначала расположите шаблон, а затем укажите взаимосвязанные расстояния, а не привязывайте элементы к фиксированной кромке или плоскости детали.

Стандарты относятся не только к проектировщикам и инженерам, но и к инспекторам качества, поскольку они информируют их о том, как измерять размеры и допуски.Использование специальных инструментов, таких как цифровые микрометры и штангенциркуль, измерители высоты, поверхностные пластины, циферблатные индикаторы и координатно-измерительная машина (КИМ), важно для практики допусков.

При измерении и определении детали геометрия существует в концептуальном пространстве, называемом опорной системой отсчета (DRF). Это сравнимо с системой координат в начале пространства в программах 3D-моделирования. Опорная точка — это точка, линия или плоскость, которая существует в DRF и используется в качестве отправной точки для измерения.Обязательно определите опорные элементы, соответствующие функциональности вашей детали. Если вы не сопрягаете элементы одной детали с элементами других в сборке, вы часто можете использовать одну базу. Всегда следите за тем, чтобы первичная точка отсчета находилась в надежном месте для получения других измерений, например, там, где последняя часть будет иметь небольшие непредсказуемые отклонения.

Технический чертеж должен точно передавать продукт, не добавляя ненужных сложностей или ограничений. Следующие рекомендации полезно учитывать:

  • Четкость рисунка важнее, чем его точность и полнота.Чтобы улучшить четкость, нарисуйте размеры и допуски за пределами границ детали и примените к видимым линиям в истинных профилях, используйте однонаправленное направление чтения, передайте функцию детали, группируйте и / или шахматные размеры и используйте пустое пространство.

  • Всегда проектируйте с минимальным допустимым допуском, чтобы снизить затраты.

  • Используйте общий допуск, определенный в нижней части чертежа, для всех размеров детали. Конкретные более жесткие или более низкие допуски, указанные на чертеже, заменят общий допуск.

  • Сначала функциональные характеристики допуска и их взаимосвязь, а затем переходите к остальной части.

  • По возможности, оставьте работу GD&T специалистам по производству и не описывайте производственные процессы на чертежах.

  • Не указывайте угол 90 градусов, так как он предполагается.

  • Размеры и допуски действительны при 20 ° C / 101,3 кПа, если не указано иное.

GD&T основан на функциях, каждая функция определяется разными элементами управления. Эти допускающие символы делятся на пять групп:

  • Элементы управления формой определяют форму элементов, в том числе:

    • Прямолинейность подразделяется на прямолинейность линейного элемента и прямолинейность оси.

    • Плоскостность означает прямолинейность в нескольких измерениях, измеряемую между самой высокой и самой низкой точками на поверхности.

    • Окружность или округлость может быть описана как прямолинейность, изогнутая в окружность.

    • Цилиндричность — это плоскостность, изогнутая в цилиндре. Он включает в себя прямолинейность, округлость и конусность, что делает его дорогостоящим для проверки.

  • Элементы управления профилем описывают трехмерную зону допуска вокруг поверхности:

    • Линейный профиль сравнивает двухмерное поперечное сечение с идеальной формой.Зона допуска определяется двумя кривыми смещения, если не указано иное.

    • Профиль поверхности создается посредством двух смещенных поверхностей, между которыми должна располагаться поверхность элемента. Это сложный контроль, обычно измеряемый с помощью КИМ.

  • Элементы управления ориентацией касаются размеров, которые меняются под углом, в том числе:

    • Угловатость — это плоскостность под углом к ​​исходной точке, которая также определяется по двум базовым плоскостям, разнесенным на значение допуска.

    • Перпендикулярность означает плоскостность под углом 90 градусов к нулевой точке. Он определяет две идеальные плоскости, между которыми должна находиться характерная плоскость.

    • Параллельность означает прямолинейность на расстоянии. Параллельность осей может быть определена путем определения цилиндрической зоны допуска путем размещения символа диаметра перед значением допуска.

  • Элементы управления местоположением определяют местоположение пространственных объектов с использованием линейных размеров:

    • Позиция — это расположение элементов относительно друг друга или относительно опорных точек, и это наиболее часто используемый элемент управления.

    • Концентричность сравнивает положение оси элемента с опорной осью.

    • Симметрия гарантирует, что нецилиндрические детали похожи на базовой плоскости. Это сложный контроль, обычно измеряемый с помощью КИМ.

  • Элементы управления биением определяют величину, на которую конкретный элемент может изменяться относительно опорных точек:

    • Круговое биение используется, когда необходимо учесть множество различных ошибок, таких как детали на шарикоподшипниках. Во время проверки деталь вращается на шпинделе для измерения отклонения или «качания» вокруг оси вращения.

    • Общее биение измеряется в нескольких точках поверхности, описывая биение не только круглого элемента, но и всей поверхности. Это контролирует прямолинейность, профиль, угловатость и другие вариации.

В стандартах ANSI и ISO эти общие символы используются для определения допусков.

Рамка управления функцией — это обозначение для добавления элементов управления к чертежу. В крайнем левом отсеке находится геометрическая характеристика. В приведенном выше примере это элемент управления местоположением, но он может содержать любой из символов управления. Первый символ во втором отсеке указывает форму зоны допуска. В этом примере это диаметр, а не линейный размер. Число указывает допустимый допуск.

Рядом с полем допуска есть отдельные поля для каждого опорного элемента, на который ссылается элемент управления. Здесь местоположение будет измерено относительно опорных точек B и C. Рядом с допуском или опорным элементом находится необязательная обведенная буква, модификатор элемента.

Возможны следующие варианты:

  • M означает, что допуск применяется в максимальном состоянии материала (MMC)

  • L означает, что допуск применяется в условиях наименьшего количества материала (LMC)

  • U указывает на неодинаковый двусторонний допуск, т.е.е. для допуска в 1 мм это значение может быть указано как минус 0,20 и плюс 0,80.

  • P означает, что допуск измеряется в зоне прогнозируемого допуска на заданном расстоянии от нулевой точки.

  • Отсутствие символа устанавливает допуск независимо от размера элемента (RFS)

В этом примере, если деталь не находится в MMC, допустимость бонуса может быть добавлена ​​пропорционально отклонению от MMC. Таким образом, если деталь на 90% MMC, допуск также уменьшится на 10%.

Многие дизайнеры и инженеры продуктов используют 3D-печать во время создания прототипов и разработки продуктов для производства экономичных прототипов и нестандартных деталей, которые в противном случае потребовали бы значительных инвестиций в инструменты.

Допуск в 3D-печати отличается от традиционных производственных инструментов, потому что 3D-печать — это единый автоматизированный процесс. Более жесткие допуски могут потребовать дополнительных усилий на этапе проектирования, но могут дать значительную экономию времени и средств при создании прототипов и производстве.

Большинство инструментов САПР, предназначенных для машиностроения, таких как SolidWorks, Autodesk Fusion 360, AutoCAD, SolidEdge, FreeCAD, CATIA, NX, Creo и Inventor, предлагают интеграцию GD&T при создании инженерных чертежей. Однако конструкторам все же приходится устанавливать допуски вручную с учетом возможных отклонений, возникающих в процессе изготовления. В следующем примере мы показываем пример использования GD&T в SolidWorks.

Этот конкретный проект направлен на производство 50 000 крышек для бутылок методом литья под давлением.Мы хотим контролировать ощущение и силу, с которой колпачки надеваются на бутылку, и поэтому нам необходимы хорошие спецификации допусков. Мы хотим избежать того, чтобы одни крышки были больше по внешнему диаметру, чем бутылка, а другие меньше, и вместо этого сохраняли стабильную посадку.

Резьба бутылки имеет внешний диаметр 36,95 +/- 0,010 мм. Это означает, что пределы внутреннего диаметра крышки составляют 36,985 и 37,065 мм, при среднем значении 37,0 мм.

Колпачок также имеет специальные отверстия для соединения с осью, которая устанавливается под плоской поверхностью.Это позволяет открывать бутылку одной рукой, пока она висит под поверхностью шкафа для хранения. Ось представляет собой стандартный компонент OEM из нержавеющей стали с диаметром 4 мм и допуском 0,13 мм (0,005 дюйма). Для плотного соединения требуется силовая посадка с припуском от -0,0375 до 0,0125 мм. Здесь мы находим диапазон диаметра отверстия от 3,99 до 4,01 мм, который обеспечивает силовую посадку для всех размеров осей. Поскольку это такой узкий диапазон, мы решили указать отверстие диаметром 3,85 мм, а затем просверлить его с точностью до 4.00 мм, который также контролирует концентричность двух отверстий.

Эта крышка с несколькими элементами сопряжения требует геометрических размеров и допусков.

Чтобы правильно управлять нашими размерами, нам нужно использовать датум. Опорная база должна отражать особенности сопряжения и функцию сборки, а также должна быть стабильной, воспроизводимой и доступной. В этом случае наиболее важным является стыковка крышки и узкого места, поэтому мы выбираем внутреннюю цилиндрическую поверхность крышки в качестве первичной базы.Вторичная функция — это соединение с монтажной поверхностью, поэтому мы выбираем плоскую вершину крышки в качестве вторичной базы.

После рассмотрения требования внедрение допусков GD&T в Solidworks работает следующим образом. Укажите опорные точки в DimXpert> Схема автоматического определения размеров и выберите параметр «Геометрический» вместо допуска «Плюс / Минус». Затем выберите опорные точки и элементы для управления на основе опорных точек. После завершения размерной схемы добавьте отдельные геометрические допуски и символы GD&T.Программа автоматически генерирует размеры для таких габаритных элементов (FOS), как отверстия и выступы. Обязательно выберите «двусторонний» или «предел» в качестве типа допуска для элементов, для которых положительный и отрицательный пределы не равны.

Выбор опорных точек и элементов для геометрического допуска в Solidworks.

Чтобы импортировать эти допуски в технический чертеж, сначала проверьте FeatureManager, для каких плоскостей используются в папке «Аннотации». При импорте видов из этих плоскостей в чертеж отметьте «Импортировать аннотации» и «Аннотации DimXpert».Добавление соответствующего вида в разрезе значительно прояснит рисунок.

Производственный чертеж с надлежащими допусками.

В этом руководстве мы обсудили систему определения геометрических размеров и допусков (GD&T), которая дает огромные преимущества дизайнерам и инженерам, работающим над сложными изделиями, размеры которых необходимо строго контролировать. Мы увидели, как GD&T передает не только линейные размеры, но и замысел проекта, что помогает более четко донести технический проект до заинтересованных сторон.

Имея чуть более дюжины символов, опорный элемент и рамку управления элементами, можно значительно обогатить производственные чертежи и гарантировать, что инженерные посадки остаются неизменными для всех сборок продукта. GD&T также предлагает разработчикам подумать о том, как добиться оптимальных допусков своих деталей для выбранного производственного процесса, поскольку разные производственные технологии приводят к различным характерным отклонениям.

Компании в аэрокосмической, автомобильной, оборонной, потребительской, медицинской и других сферах внедряют инструменты цифрового производства, чтобы предпринять шаги в направлении обещаний Индустрии 4. 0. 3D-печать является катализатором эффективности, предоставляя персоналу от инженера-технолога до машиниста инструменты, позволяющие ужесточить цепочки поставок, улучшить производство и быстрее выйти на рынок, что позволяет сэкономить сотни тысяч долларов и от нескольких недель до нескольких месяцев.

Узнайте больше о том, как ведущие производители, такие как Ford, General Electric и Dyson, используют 3D-печать, чтобы сэкономить деньги и сократить время выполнения заказа от проектирования до производства.

Что такое GD&T? | Основы GD&T

Что такое GD&T? Если вы занимаетесь проектированием или производством, вы, возможно, знакомы с термином «GD&T» или «Определение геометрических размеров и допусков».Определение геометрических размеров и допусков — это набор правил и символов GD&T , используемых на чертеже для обозначения цели дизайна с акцентом на функции детали. Использование GD&T приводит к более точной конструкции, большим допускам для менее важных конструктивных особенностей и экономии затрат на производство.

История GD&T

Как возникла GD&T? Незадолго до начала Второй мировой войны человек по имени Стэнли Паркер работал на заводе Royal Torpedo Factory в Александрии, Западный Данбартоншир, Шотландия.Паркер понял, что есть детали, отвечающие функциональным требованиям, которые были отклонены из-за превышения допустимых значений. Он продолжил разработку методов определения допусков для удовлетворения функциональных требований детали. Паркер опубликовал первую работу по GD&T в 1940 году под названием «Заметки о проектировании и проверке инженерных работ массового производства». В 1956 году он опубликовал еще одно название — «Чертежи и размеры». Паркер разработал концепцию «Истинной позиции» и считается создателем GD&T.

Первые стандарты для GD&T были разработаны военными США в 1940-х годах. MIL-STD-8 был опубликован в 1949 году и был пересмотрен в 1953 году, чтобы включить GD&T «Правило 1». Затем в 1957 году Американское общество инженеров-механиков (ASME) опубликовало свой первый стандарт, включающий GD&T, ASA Y14. 5. Стандарт ASME Y14.5 пересматривался примерно каждые 10 лет с учетом новых концепций и новых технологий, последняя версия была выпущена в 2018 году. Еще один популярный набор стандартов GD&T, используемых во всем мире, был опубликован Международной организацией по стандартизации (ISO ).В 1996 году был сформирован Технический комитет 213 ISO для создания и поддержки геометрических спецификаций ISO на изделия (GPS). Чтобы сравнить стандарты ASME и ISO GD&T и их использование, посмотрите «Сравнение стандартов GD&T: ISO GPS и ASME Y14.5».

Преимущества GD&T

Многие компании из самых разных отраслей используют GD&T. ASME перечисляет несколько известных компаний, которые приобрели стандарт GD&T, ASME Y14.5, в том числе General Electric, Honeywell, Lockheed Martin, Ford Motor, Eastman Kodak, Hewlett-Packard и многие другие.

Итак, почему так много успешных компаний используют GD&T вместо простого определения координат и допусков? GD&T позволяет дизайнеру сообщать о замысле проекта и фокусируется на функции детали. Сосредоточившись на функции детали, можно ослабить менее важные допуски. Снижение допусков приводит к тому, что детали легче и дешевле производить.

Дизайн зеркала — отличный пример этой концепции. Цель конструкции зеркала — сделать его плоским, чтобы предотвратить искаженное отражение.Используя координатные размеры и допуски, вы можете попытаться избежать волнистости поверхности, добавив к чертежу жесткие допуски по толщине. Однако толщину можно было измерить в нескольких точках, каждая точка прошла проверку, и зеркало все еще имело волнистую поверхность. Эту ситуацию можно предотвратить с помощью GD&T. Как видно на рисунке 1, символ плоскостности будет использоваться для обозначения цели дизайна. Сосредоточив внимание на функции и указав желаемую форму (плоскую поверхность), допуск по толщине можно было бы ослабить, в результате чего была получена деталь, отвечающая функциональным требованиям и более простая в производстве.

Рисунок 1: Чертеж зеркала с помощью GD&T

Для получения дополнительной информации о преимуществах использования GD&T, в том числе о преимуществах контроля и более подробном обсуждении допусков, см. «Преимущества GD&T по сравнению с допусками по координатам».

Основы GD&T

Как упоминалось ранее, геометрические размеры и допуски используются для демонстрации цели конструкции, которую не показывают только координаты размеров и допуски.Это достигается за счет учета SLOF при создании дизайна и применения геометрических элементов управления к чертежу.

Что такое SLOF? Есть четыре компонента, чтобы убедиться, что на вашем чертеже указаны геометрические и размерные требования каждого элемента. Эти четыре требования известны как SLOF: размер, расположение, ориентация и форма.

Рисунок 2: Что такое SLOF?

Размер означает физический размер элемента.Обычно это контролируется нормальным ± допуском, который вы привыкли видеть, хотя профиль также может контролировать размер.

Местоположение — расположение объекта в трехмерном пространстве относительно других объектов. Чаще всего для этого типа управления используется положение.

Ориентация — это то, как ваша деталь наклонена или ориентирована в трехмерном пространстве относительно других элементов. Символы ориентации используются для дальнейшего уточнения местоположения. Обычно для управления ими используются параллельность, перпендикулярность и угловатость.Хотя многие другие символы также косвенно контролируют ориентацию, например, биение.

Наконец, Форма относится к общей форме элемента. Обозначения формы, такие как прямолинейность, плоскостность, округлость и цилиндричность, являются окончательными уточнениями и используются только при функциональной необходимости.

Чтобы получить лучшее бесплатное руководство GD&T и исчерпывающий обзор каждой выноски, посетите нашу страницу символов GD&T.

Чтобы применить геометрические элементы управления к элементу на чертеже GD&T, используется рамка управления элементом. Рамка управления элементом включает четыре элемента информации — символ GD&T, тип и размеры зоны допуска, модификаторы зоны допуска и ссылки на опорные точки (при необходимости).

На рисунке 3 показан пример кадра управления функцией, а на рисунке 4 показано, как этот кадр управления функцией будет считываться.

Рисунок 3: Рамка управления функциями

Рисунок 4: Чтение кадра управления функциями

Соответствие всем четырем компонентам SLOF и правильное применение геометрических элементов управления к вашему чертежу гарантирует, что ваша деталь может изготавливаться точно и единообразно.

Где узнать больше

Если вам нужна дополнительная информация о GD&T, вы обратились по адресу. GD&T Basics — это бесплатный онлайн-ресурс №1 для обучения геометрическим размерам и допускам. В дополнение к нашим различным учебным программам и курсам мы предлагаем множество бесплатных ресурсов.

Зарегистрируйтесь сегодня, чтобы получить бесплатную настенную диаграмму GD&T и получать эксклюзивные обучающие видео, еженедельные обзоры отрасли и другие полезные советы. Вы также можете посетить наш блог, чтобы ознакомиться с передовыми практиками, полезными объяснениями и простыми советами по использованию GD&T в реальном мире.


Хотите пройти дополнительное обучение GD&T бесплатно?

Загрузите нашу бесплатную диаграмму символов GD&T, подписавшись на нашу еженедельную рассылку новостей по электронной почте.

ПОЛУЧИТЬ БЕСПЛАТНУЮ КАРТУ

Что такое GD&T? | Статья

.

Схема аннотации GD&T с использованием стандарта ASME Y14.5

GD&T — это аббревиатура от Geometric Dimensioning and Tolerancing .Это символический язык, используемый дизайнерами для четкого обозначения производственных ограничений и допусков. Эта информация передается в виде аннотаций, включенных в конструкцию детали.

Для начала разработчик кодирует информацию в модель, используя специальные грамматические и синтаксические правила GD&T. Это избавляет от длинных заметок в чертеже, которые использовались для описания формы. С GD&T у нас есть широкий диапазон допусков, что дает проектировщику определенную гибкость в сообщении размерных ограничений на основе требований детали.

Когда пришло время проверить деталь, Инспектор затем декодирует информацию, которая описывает допуски для подгонки , формы и функции детали.

Цель внедрения геометрических размеров и допусков — избежать путаницы, браков и переделок, которые приводят к потере прибыли.

Типы допусков GD&T

Диаграмма, показывающая различные типы, характеристики и символы допусков GD&T с использованием ASME Y14.5 стандарт.

Как GD&T помогает производителям избежать брака и переделок?

Одним из аспектов явного языка является более точное определение допусков. У них есть точное и функциональное определение, и из-за этого вы можете иметь более низкие допуски. Это означает, что больше деталей смогут пройти проверку, что, в свою очередь, позволит снизить производственные затраты.

Точные и функциональные определения говорят инспектору, как именно выровнять деталь, что измерять и как правильно рассчитать это измерение.При правильном использовании хорошо обученным персоналом функция определения геометрических размеров и допусков обеспечивает эффективную связь между отделами проектирования и метрологии, помогая исключить ложные срабатывания и ложные срабатывания.

GD&T на практике

Если вы когда-либо выполняли проверку GD&T, вы знаете, что ее использование сопряжено с некоторыми проблемами. Одна из распространенных проблем заключается в том, что геометрические размеры и допуски могут быть легко неверно истолкованы. Хотя аннотации и определения имеют смысл, для их правильного применения и интерпретации требуется обучение как со стороны дизайнера, так и со стороны инспектора.

Другой проблемой эффективного внедрения GD&T является необходимость того, чтобы допуски были «семантическими»; они должны соответствовать логике, установленной стандартом ( ASME или ISO ), быть встроенными в модель и относиться непосредственно к геометрии. Программное обеспечение для проектирования иногда позволяет использовать семантический GD&T, но никогда не будет его применять. Благодаря этому дизайнеры могут использовать аннотации по своему усмотрению, независимо от того, соответствуют ли допуски логике ASME / ISO или нет. Если они не полностью понимают последствия, несемантические GD&T могут вызвать проблемы для инспектора.В этих случаях инспекторам качества поручено интерпретировать неоднозначный допуск, чтобы он соответствовал намерениям проектировщика, а затем определить осуществимость проверки. Много времени, потраченного на это, можно сэкономить, правильно определив допуск с самого начала.


Заключение

Определение геометрических размеров и допусков — это способ четкого и лаконичного кодирования допусков. Если все сделано правильно, это может улучшить качество вашего производственного процесса. Однако, если персонал не обучен интерпретации GD&T и семантическому кодированию допусков, то это менее эффективно для предотвращения путаницы, обрезков и переделок, которые все приводят к потере прибыли.

Артикул

.

Производство

Контроль и проверка качества

Аэрокосмическая промышленность

Автомобильная промышленность

Программное обеспечение — метрология и контроль качества

BuildIT Метрология

Контроль и инспекция качества (БП)

Адвокат

Геометрические размеры и допуски (GD&T) Обозначения и основы

Инженеры используют программное обеспечение САПР для проектирования всех необходимых деталей и компонентов для проекта.В цифровой сфере легко достичь совершенства. В реальной жизни производство никогда не бывает точным на 100%.

Иногда отклонения в несколько миллиметров от основных размеров могут быть совершенно нормальными. В то же время два сопрягаемых компонента могут потребовать чрезвычайно высокой точности.

Чтобы сохранить ожидаемое отклонение в заранее определенном диапазоне, можно использовать инженерные допуски. Допуски на размеры очень распространены, но отсутствуют способы сообщить о некоторых очень важных аспектах производства.Здесь на помощь приходит GD&T, или определение геометрических размеров и допусков.

Это совершенно новая форма описания размеров и допусков. Использование общего языка инженерных символов помогает легко определить всю необходимую информацию.

Что такое GD&T?

Это система символов и стандартов, используемая инженерами для предоставления производственной бригаде производственной информации.

Причины использования геометрических размеров и допусков (GD&T):

  1. Обеспечивает хорошее прилегание сопрягаемых деталей
  2. Универсальный язык работает независимо от того, с кем вы работаете
  3. Допуски ограничивают наихудшие условия
  4. Определяет процессы производства и контроля

Стэнли Паркеру приписывают то, что он был инженером, стоящим за разработкой системы GD&T в 1938 году.

До этого все элементы использовали только оси X-Y, например, для определения положения отверстия. Задание позиционного допуска на этой шкале означает, что положение круглого отверстия может отклоняться в виде прямоугольника от предполагаемого места.

Однако на самом деле мы бы хотели, чтобы зона допуска была кругом, так как это обеспечивает единообразное измерение для всех углов, в то время как прямоугольник длиннее по углам и короче по бокам.

Когда Паркер понял это, он начал работу над новой концепцией, которая была принята в качестве стандарта военной инженерии в 50-х годах.

Сегодня GD&T — важная часть инженерии, особенно при создании деталей, требующих обработки с ЧПУ. Американский стандарт, описывающий функции, — ASME Y14.5-2018, а европейский эквивалент — ISO 1101-2017.

GD&T фокусируется исключительно на геометрии продукта. Линейные размеры, шероховатость поверхности, резьба и т. Д. Не являются частью настоящего стандарта.

Зачем внедрять GD&T?

У нас есть традиционные методы обозначения размеров и допусков. Так зачем нужны геометрические размеры и допуски?

Определение геометрических размеров и допусков (GD&T) предлагает некоторые уникальные преимущества по сравнению с обычными методами. Посмотрим, что это такое.

Идеальная сборка

Наиболее важным недостатком использования традиционных размеров и допусков является то, что они обозначают информацию об отдельных деталях и деталях. Это не гарантирует, насколько хорошо наши детали будут соответствовать и работать на уровне сборки.

Это важно, потому что большинство частей не используются сами по себе.Рассмотрим на примере шатуна. Само по себе это не приносит нам никакой пользы. Но когда мы соединяем его с коленчатым валом и поршнем, он становится немного более полезным, поскольку он преобразует линейное движение поршня во вращательное движение коленчатого вала.

Когда эта сборка становится частью более крупной сборки, такой как дизельный двигатель, она может оказаться частью генератора, который предоставляет нам множество применений.

Таким образом, очень важно, чтобы наши части хорошо сочетались друг с другом.Вот почему нам нужен GD&T. Используя его, мы можем быть на 100 процентов уверены, что наши детали будут подходить друг к другу и работать именно так, как нужно.

Общая система объяснения замысла конструкции

GD&T также предоставляет проектировщику платформу для передачи его дизайнерских замыслов во все соответствующие отделы. К ним относятся:

  • Производство
  • Инспекция
  • Будущие дизайнеры в конструкторском отделе, которые возьмутся за работу, если первоначальная проектная группа недоступна

Определения, словарь и правила просты и понятны всем.Это упрощает перевод символов для каждого инженера и является отличным способом передать намерения дизайнера.

Экономит время и деньги

Это наиболее важное преимущество использования GD&T. Использование этой системы снижает потери, поскольку сокращает количество циклов подгонки конструкции-изготовления-испытания.

Это связано с тем, что изготовленные детали хорошо подходят с первой попытки, и, следовательно, количество брака будет небольшим. Использование общего языка также снижает усилия, необходимые для проверки.

Что следует учитывать?

Определение геометрических размеров и допусков — более мощная система по сравнению с традиционными допусками. Но это работает только в том случае, если все отделы (дизайн, инжиниринг, производство) хорошо разбираются в чтении и интерпретации информации.

Таким образом, при создании технических чертежей и допусках к различным характеристикам деталей важно следовать рекомендуемым руководящим принципам / соглашениям в интересах всех, кто будет взаимодействовать с чертежом на любом этапе разработки продукта.

Наблюдение за ними гарантирует, что чертеж стандартизирован, и все будут на одной странице, когда дело доходит до специфики чертежа. Некоторые из этих передовых методов заключаются в следующем.

Разборчивость рисунка

Это, пожалуй, самое важное качество рисунка. Понятность относится к ясности, с которой элементы детали нарисованы, а допуски показаны на чертеже. Вот несколько способов улучшить разборчивость рисунка:

  • Постройте истинные профили для всех элементов детали.
  • Обозначьте размеры и допуски вне чертежа (не вверху). Эффективно используйте пустое пространство.
  • Направление чтения должно быть постоянным. Читатель должен уметь читать все размеры, держа чертеж вертикально.
  • Разметьте размеры параллельных элементов детали.
  • Кратко объясните деталь и ее функции.
  • Указывайте углы, только если они не прямые (90 °).

Жесткие допуски только при необходимости

Если этого не требует посадка / функция детали, допуски должны быть как можно более свободными.Это снижает стоимость производства и время выполнения работ. Мы рекомендуем оставить выбор способа изготовления мастерам.

Разработчик также должен указать общий допуск для чертежа. Это действует как стандартный допуск для всех элементов детали. Для элементов детали с другим пределом допуска проектировщик должен указать их в соответствующих местах.

Эти определенные пределы допуска имеют приоритет над общими допусками. При указании специальных пределов допуска отдавайте предпочтение функциональным элементам перед другими элементами.

Функции и символы GD&T

Язык GD&T способен определять практически любые качества, необходимые для обеспечения идеальной сборки.

Для этого в системе используется ряд символов. Чтобы правильно использовать эти инженерные символы на чертежах, мы должны сначала ознакомиться с некоторыми основными строительными блоками этой системы.

Прежде чем перейти к символам GD&T, мы можем начать с различных определений, терминологии и правил.

Номинальные размеры

Номинальный размер — это размер элемента истинного профиля.Это именно тот размер, которого мы хотели бы достичь в идеале. Специфические особенности, такие как размер, ориентация, положение от контрольной точки, имеют номинальный размер, на который рассчитывают машинисты.

На чертеже они показаны в рамке. Он может быть представлен в виде числа или из популярного стандарта, такого как ASME.

Рамка управления функциями

Этот фрейм содержит информацию о деталях. Он содержит различные отсеки, каждое из которых определяет определенный атрибут элемента детали.С одной стороны, рамка управления функциями передает информацию, необходимую для обработки и контроля.

Рамку управления функциями можно разделить на 4 основные части следующим образом.

Стрелка-выноска

Этой стрелкой отмечен элемент детали под контролем. Если он ведет на поверхность, то поверхность находится под геометрическим контролем. Если он отмечает диаметральный размер, то GD&T управляет осью. В некоторых случаях эта стрелка может отсутствовать.

Символ геометрической характеристики

Первый отсек (начиная слева) содержит символ геометрической характеристики.Здесь мы указываем геометрическую характеристику. Всего существует 14 типов геометрических допусков по количеству символов и 15 по классификации.

Различные типы геометрических характеристик: контроль формы, контроль профиля, контроль местоположения, контроль ориентации и т. Д. Позже мы более подробно рассмотрим каждую категорию.

Отделение допуска элемента

Второй блок содержит максимум 3 (иногда 2 или 1) разных символа.

Первый символ показывает тип зоны допуска.Символ диаметра (⌀) обозначает диаметральную зону (цилиндрическую зону допуска). Чтобы указать сферическую зону, символом является буква «S», за которой следует символ диаметра (⌀). При отсутствии символа мы предполагаем общую широкую зону.

Второй символ во 2-м блоке указывает значение поля допуска в мм. Это значение всегда должно присутствовать во 2-м блоке.

Третий символ в этом блоке — модификатор допуска. Этот модификатор материала присутствует только в том случае, если элемент имеет размер, например отверстие.Примерами модификаторов материалов являются MMC (максимальное состояние материала) и LMC (минимальное состояние материала). Подробнее о различных доступных модификаторах будет рассказано далее в статье.

Датумы

Третий блок предоставляет информацию о системе (ах) с минимум 1 и максимум с 3 базами. В случае трех баз данных они называются первичными, вторичными и третичными базами данных, причем каждая из них показана заключенной в отдельную рамку (например, на изображении выше их 2).Этот блок также может содержать модификатор материала.

Вся приведенная выше информация помогает нам понять, как читать фрейм управления функцией. Чтобы лучше понять, как можно настроить допуск с помощью модификаторов состояния материала, нам необходимо ознакомиться с различными параметрами.

Модификаторы состояния материалов

Модификаторы состояния материала передают намерение, когда допуск применяется к элементу определенного размера. Всякий раз, когда мы даем допуски для какой-либо характеристики, они устанавливают два материальных условия

  • Максимальное состояние материала
  • Состояние наименьшего количества материала

Рассмотрим вал диаметром 100 мм. При изготовлении, если дать допуск ± 0,2 мм, то при 100,2 мм вал будет содержать максимальное количество материала. Вот что мы подразумеваем под максимальным материальным состоянием.

С другой стороны, тот же вал диаметром 99,8 мм будет содержать наименьшее количество материала. Эти ограничения называются материальными условиями.

Геометрические допуски можно применить к элементу 3 различными способами. Это следующие:

  • Максимальное состояние материала
  • Состояние наименьшего количества материала
  • Независимо от размера элемента
Максимальный модификатор состояния материала

Мы обозначаем это состояние обведенной буквой «M» после значения допуска в отсеке управления функциями.Элемент содержит максимальный материал при этом размере элемента.

Для внешнего FOS (Feature Of Size), такого как диаметр вала, MMC представляет наибольший размер. Для внутреннего FOS, такого как диаметр отверстия, MMC представляет собой наименьший возможный размер в установленных пределах допуска, поскольку меньшее отверстие означает, что останется больше материала.

Когда нам нужно применить геометрический допуск при максимальном состоянии материала, мы упоминаем это условие в рамке управления функцией.

Модификатор состояния наименьшего количества материала

LMC — это состояние, при котором материал содержит наименьшее количество материала .

Для внешнего FOS это минимально возможный размер в указанных пределах. А для внутреннего FOS это будет максимально возможный размер.

Обозначим этот модификатор буквой «L» в круге. Эта функция удаляет лишний материал и, следовательно, вес. Чтобы применить геометрические допуски в этом состоянии, мы используем его символ в рамке управления элементом.

Независимо от размера элемента (RFS)

Когда указанные геометрические допуски применяются к любому приращению размера FOS, мы указываем это RFS. Символом для RFS была буква «S», заключенная в кружок, но она больше не нужна, поскольку RFS теперь считается условием по умолчанию и не требует символа .

Датмы и обозначения признаков

Базовые точки являются ориентирами для измерения допусков на размеры. Это может быть точка, линия или плоскость.С помощью базы данных мы устанавливаем системы отсчета датума (DRF). DRF — это, по сути, трехмерная система координат, которая помогает нам определять положения всех других функций по отношению к DRF .

Существует 6 степеней свободы (3 поступательные и 3 вращательные), которые нам необходимо контролировать для эффективного производства и проверки деталей. Мы используем DRF, чтобы установить эти степени свободы.

Базовые элементы — это фактические элементы детали, такие как отверстия и пазы. Они могут показывать отклонения от желаемых позиций.

Среди всех базовых элементов мы отдаем наибольшее предпочтение тем, которые сопрягаются с другими деталями в сборке. Мы можем упомянуть более одной базы данных в нашем фрейме управления функциями. Согласно последовательности DRF в кадре управления функцией, части сопоставляются с DRF в порядке убывания важности.

Символы GD&T

Доступно до 14 символов GD и T для обозначения различных геометрических характеристик элементов. Эти символы помогают нам определить эти характеристики как требования к конечному продукту.

Мы помещаем эти символы в первый отсек рамки управления функциями. Мы рассмотрим эти типы контроля толерантности.

Контроль формы

Как следует из названия, элемент управления формой относится к окончательной форме или форме объекта. Мы определяем элементы управления формой, чтобы ограничить отклонение геометрического допуска от его идеальной формы. Вот некоторые популярные характеристики управления формой.

Прямолинейность

Чтобы указать характеристику прямолинейности объекта (например, оси или поверхности), мы используем его символ (прямую горизонтальную линию) в первом отсеке.

Прямолинейность поверхности может применяться к плоским поверхностям, таким как сторона блока, или криволинейным поверхностям, например, к стороне цилиндра в направлении оси. Он определяет допустимое отклонение линии (2 измерения) на поверхности в пределах заданного допуска.

Осевая прямолинейность обычно применяется, например, к оси вала или отверстия. Измерительный прибор «годен / не годен» — это инструмент проверки, который используется в процессе проверки соответствия детали требованиям.

Плоскостность

Мы используем эту характеристику для таких элементов, как грань детали.Символ плоскостности — параллелограмм, наклоненный вправо. Разница между самой высокой и самой низкой точкой плоской поверхности заключается в ее плоскостности.

Для обозначения плоскостности не требуются никакие точки привязки, поскольку он показывает только диапазон допуска, в пределах которого должна соответствовать вся поверхность детали в 3-х измерениях.

Для проверки результатов используется высотомер. Он касается различных участков поверхности, чтобы определить, что все точки находятся в пределах зоны допуска.

Окружность

Округлость (GD&T) элемента показывает, насколько близка окружность детали к идеальной окружности. Он использует 2 концентрических окружности на плоскости, перпендикулярной оси детали, чтобы определить подходящий диапазон допуска в 2D. Каждая точка финальных измерений должна находиться между кружками.

Эта характеристика показана кружком в первом отделении рамки управления функцией.

Цилиндричность

Цилиндричность — это, по сути, округлость в 3D, что означает, что она проходит по всей длине детали.

Этот элемент также описывает другие цилиндрические характеристики, такие как конусность, прямолинейность и округлость.Вот почему проверка этой функции также требует больших затрат.

Элементы управления профилем

Мы используем элементы управления профилем для управления зоной допуска 3D вокруг элемента. Эта функция помогает нам устанавливать пределы допуска для сложных кривых и форм.

Функция, которая подходит для сложных кривых, должна, естественно, хорошо работать и с более простыми кривыми. Это делает элементы управления профилем чрезвычайно универсальными. Вот почему некоторые дизайнеры рекомендуют отказаться от всех остальных элементов управления и работать только с элементами управления профилем.

Эти элементы управления формируют предел допуска для расширенной кривой, имитируя ее с обеих сторон. Затем он предотвращает выход любой точки на характеристической кривой за пределы допуска. Элементы управления профилем бывают двух типов.

Линейный профиль

Линейный профиль устанавливает зону допуска вокруг различных 2D-поперечных сечений детали. Он контролирует отдельные линейные элементы элемента детали.

Линейный контроль профиля отслеживает идеальную кривую в пределах допуска с обеих сторон.Все точки на кривой детали должны лежать в этих пределах.

Профиль поверхности

Контроль профиля поверхности более популярен по сравнению с линейным контролем. Вместо двумерной зоны допуска элемент управления профилем поверхности создает трехмерную зону вокруг поверхности.

Все точки на поверхности стола должны лежать в двух виртуальных плоскостях.

Элементы управления ориентацией

Допуск ориентации управляет ориентацией конструктивного элемента относительно заданной точки привязки.В GD&T есть три типа элементов управления ориентацией.

Угловатость

Элемент управления угловатостью контролирует угол элемента по отношению к опорной точке. Мы можем использовать его для управления 2D-линией, но он более популярен для контроля поверхностей (3D).

Этот вид жесткого контроля позволяет контролировать угол и плоскостность поверхности и рекомендуется для элементов деталей, которые сопрягаются с другими деталями через наклонную поверхность.

Важно отметить, что угловой элемент косвенно управляет углом, по сути, это не то же самое, что угловой допуск (например.грамм. +/- 2 °). Скорее, необходимый угол является результатом соблюдения требований к размерам, установленных данным контролем.

Параллельность

Параллельность — это изысканная форма угловатости. Здесь исходная точка — это поверхность, которую нам нужно имитировать, а угол установлен на 0 °. Есть 2 типа параллельности: параллельность поверхностей и параллельность осей.

Мы можем выбрать ось или поверхность в качестве ориентира. Это становится нашей датумом, и мы ссылаемся на него в 3-м блоке фрейма управления функцией как на точку отсчета для объекта.

Подобно угловатости, он не контролирует фактический угол, а скорее обеспечивает его, устанавливая требования в виде зоны допуска.

Перпендикулярность

Перпендикулярность — это также особая форма угловатости, когда угол устанавливается равным 90 °. Это сложный контроль, поскольку он может означать два очень разных типа требований.

Перпендикулярность поверхности (символ: ⟂), а затем перпендикулярность оси (символы: ⟂ + ⌀).

Перпендикулярность поверхности указывает, что поверхность или линия должны быть перпендикулярны базовой поверхности или линии во многом аналогично угловатости. Для управления предполагаются две виртуальные плоскости / линии вокруг целевой поверхности.

Перпендикулярность оси определяет, насколько перпендикулярна ось указанной точке привязки. Это делается путем создания виртуального цилиндра вокруг целевой оси на поверхности, точно параллельной базовой поверхности.

Контроль местоположения

Элемент управления допуском местоположения используется для жесткого контроля положения элемента по отношению к опорной точке.Существует четыре основных типа управления местоположением.

Концентричность

Концентричность, также известная как соосность (хотя и не совсем одно и то же), управление поддерживает концентричность как круглых, так и цилиндрических элементов.

Он фиксирует ось детали на оси ссылочного элемента (опорная ось). Оси обеих частей определяются так, чтобы они находились в срединных точках частей.

Этот элемент управления может привести к некоторой путанице, поскольку оси основаны на внешних измерениях, а не на их фактическом размещении.

Коаксиальность создает трехмерную зону допуска на основе размеров поверхности, на которой должна находиться деталь.

Симметрия

Обозначение симметрии устанавливает центральную плоскость, вокруг которой две части элемента расположены на равном расстоянии. Середина двух точек с каждой стороны должна лежать в пределах зоны допуска, установленной вокруг центральной плоскости.

Обозначение симметрии встречается нечасто. Он имеет очень ограниченное применение, и его также трудно проверить.Нам понадобится КИМ для проверки окончательной симметрии.

Истинное положение

Истинная позиция (широко известная как позиция) — очень полезная выноска, которая широко используется в GD&T.

Позиция определяет, насколько фактическое положение объекта может отличаться от предполагаемого. Определение включает базовую плоскость, к которой относится измерение.

Он часто включает знак диаметра (⌀), чтобы подчеркнуть, что зона допуска — это круг, а не только оси X и Y (о которых мы говорили в начале статьи как о причине создания GD&T в первую очередь) .

Вот отличное видео, показывающее, как использовать допуски на чертеже, используя истинное положение:

Как применить допуск положения GD&T к отверстию

Контроль биения

Мы используем элементы управления биением для измерения отклонения элемента детали от назначенного положения относительно установленной базы. Этот элемент управления используется для круговых элементов. По сути, он измеряет свое колебание, вращая элемент относительно фиксированной точки отсчета.

Существует два типа контроля биения.

Круговое биение

Круговое биение работает в двух измерениях для управления формой, расположением и ориентацией различных элементов детали. Для этого 2D-обозначения необходимо, чтобы мы назначили ему опорную ось, чтобы проверить эти особенности.

На жаргоне GD&T круговое биение обычно называется биением. Биение измеряет отклонение элементов поверхности за счет вращения.

Это означает, что вал, например, вращается относительно своей базовой оси, а указанный элемент измеряется на допуск.По сути, он ограничивает вибрацию рабочего вала, чтобы продлить срок службы соединенных деталей, таких как подшипники.

Общее биение

Общее биение — это трехмерная копия кругового биения. Он также контролирует форму, расположение и ориентацию. Но вместо проверки отдельных сечений (как при круговом биении) он проверяет всю поверхность. Таким образом, использование полного биения дает нам более строгий контроль над характеристиками элемента.

Инспекция

Во всех отраслях промышленности несоответствие производственного процесса техническим требованиям может быть проблематичным.Хотя в некоторых случаях жизнь клиентов может оказаться под угрозой, в других случаях отзыв продукта может привести к огромным денежным потерям.

Даже если результаты не так уж плохи, репутация компании во многом зависит от качества ее продуктов и услуг.

GD&T стандартизирует процесс проверки, привлекая инспекторов к той же платформе, что и проектировщик. Это устраняет множество препятствий. Но GD&T — обширная тема.

Как мы видели, существует ряд различных геометрических характеристик, каждая из которых сильно отличается от другой, которыми можно управлять с помощью GD&T.Из-за этого несоответствия проверка каждой характеристики требует определенного метода, инструмента и навыков.

Некоторые из этих характеристик можно измерить с помощью простейших инструментов, в то время как другие невозможно измерить без современного оборудования, такого как координатно-измерительная машина (КИМ).

Инспекторам

потребуются знания и навыки для использования различных измерительных инструментов, таких как индикаторы часового типа, микрометры, штангенциркуль, поверхностные пластины и координатно-измерительные машины для удовлетворительной проверки точности деталей.

GD&T: 3 фактора, влияющих на понимание

Определение геометрических размеров и допусков (GD&T) — это сложный и сложный стандарт, который может привести к ошибкам при чтении и интерпретации. На чертежах GD&T используется в качестве ориентира для простого и эффективного производства продуктов, соответствующих требованиям к подгонке, форме и функциям детали.


Из-за сложной природы стандарта GD&T может быть невероятно трудным для понимания и интерпретации пользователями, что может привести к разрыву между проектированием, производством и проверкой деталей.

Визуализация опорной рамки базы данных, полностью ограничивающей деталь во всех степенях свободы.

Чтобы лучше понять, почему GD&T является такой сложной концепцией, ниже приведены общие факторы, которые могут ограничить понимание и интерпретацию GD&T:

Необходимые знания:

GD&T — продвинутый уровень концепция, предполагающая, что пользователь полностью понимает правила, условные обозначения, символы и связанная с ними терминология печатного чтения.Пользователи, которые не усвоили базовые концепции, найденные на чертеже, прискорбно не подготовлены разобраться в сложности и технических тонкостях GD&T.

Свободное владение языком

В своей простейшей форме GD&T представляет собой язык, состоящий из символов, используемых на принтах, предлагающих расширенную версию чертеж, чтобы четко передать замысел конструкции детали. Таким образом, как язык, есть уровни беглости, которые пользователь должен приобрести. Пока пользователь не свободно владеет языком GD&T, как носитель языка в своей родной язык, они не смогут полностью понять динамику и отношения между чертами детали, выраженными на оттиске.

2D против 3D перспектива

В дополнение к обязательному условию знания и уровень владения языком, пользователь должен уметь мысленно концептуализировать отношения, выраженные на чертеже между чертами отдельно. Лица, не знакомые с печатным чтением и двухмерный рисунок переводится в трехмерную часть, В GD&T невероятно сложно ориентироваться и трудно понять.

В связи с ограничениями, налагаемыми стандарт понимания и интерпретации GD&T, следующие могут быть затронуты важные области в организации:

  • Процесс торгов
  • Процесс создания прототипа
  • Качество продукции

На итоговую прибыльность могут существенно повлиять проблемы в любой из этих критических областей.Однако наибольший потенциал для понимания этой фундаментальной отраслевой концепции имеют организации и отдельные лица, которые посвятили себя овладению основами печатного чтения, развитию свободного владения языком GD&T и формированию своей 2D / 3D-перспективы.
