Что нужно для сабвуфера – Установка сабвуфера в машину своими руками — Сообщество «Сделай Сам» на DRIVE2

Содержание

видео и схемы, как самому сделать компактный активный и пассивный автосабвуфер

Акустический усилитель в автомобиле позволяет обеспечить воспроизведение низких частот в высоком качестве. Чтобы сделать сабвуфер в машину своими руками, нужно выбрать динамик, тип корпуса, а также учесть все нюансы по сборке устройства.

Содержание

[ Раскрыть]

[ Скрыть]

Какой нужен динамик?

Выполняя сборку небольшого акустического сабвуфера первое, что надо делать – определиться с типом музыкальной колонки, которая служит базой. Нужно учитывать габариты устройства, а также его технические свойства.

Параметры

  1. Основной характеристикой при выборе динамика для сабвуфера является сопротивление. Если нагрузка на устройство составит около 1-2 Ом, это приведет к снижению качества звучания. Оптимальным вариантом будет покупка динамика с сопротивлением в районе 2-4 Ом. При приобретении устройства важно учесть один нюанс — мощность колонки будет выше, чем параметр у усилителя. Это обусловлено тем, что динамику нужен некий запас прочности в виде разницы, чтобы увеличить его ресурс эксплуатации.
  2. Если на руках уже имеется колонка и усилитель, то надо определить разницу в мощностях между этими устройствами. Затем на регуляторе громкости последнего нужно сделать отметку, чтобы ее не превышать. Надо помнить о том, что ни один динамик не сохранит качество звучания, функционируя на максимальной громкости. В результате такой эксплуатации произойдет нарушение баланса частот.

Канал «Flexing Studio» рассказал о выборе технических параметров для автомобильного акустического оборудования.

Размеры

Делая сабвуфер в машину своими руками, надо определиться с габаритами устройства:

  1. Колонки диаметром 6 дюймов обычно используются в качестве дополнительного источника средних басов. Их применение позволит обеспечить акустику средним по звучанию сабвуфером. Оптимально использование таких динамиков в салонах небольших автомобилей.
  2. Устройства 8 дюймов рассчитаны на применение в качестве дополнительных фронтальных низких частот. На практике – не лучший вариант для использования в основном сабвуфере.
  3. Динамики на 10 и более дюймов – оптимальный тип. Такие устройства обеспечивают качественное звучание, наполняя свободное пространство корпуса мощной вибрацией. Если динамик установить в «закрытый ящик», это позволит выдавать качественное звуковое давление. Оптимальным вариантом считаются колонки на 12 дюймов и более, их установка допускается в корпусы объемом до 35 литров.
  4. Для салона большого автомобиля рекомендуется использовать устройства на 15 дюймов. Но в плане реализации это сделать сложно, поскольку для такого динамика потребуется корпус объемом около 90 литров.

Канал «D Style Audio. Студия Автозвука» рассказал о выборе размеров коробок и дал рекомендации по предотвращению ошибок при изготовлении сабов.

Выбор вида сабвуфера

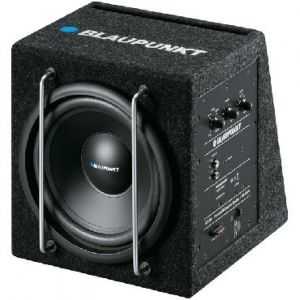

Прежде чем устанавливать саб для акустической системы в авто, надо определиться с его видом. На сегодня различается два тип устройств – активные и пассивные. Первые оборудуются встроенной системой звукоусиливающего тракта, а также обладают возможностью регулировки баланса частот – эквалайзером. Благодаря использованию усилительного устройства такие сабвуферы не нуждаются в мощностных характеристиках штатной аудиосистемы. Динамик самостоятельно раскачает колонки до нужного значения.

К основным особенностям надо отнести и высокую надежность устройства. Это достигается благодаря заводской компоновки, а также инженерного расчета, присущего для производителей сабов. Если в приоритете приобрести качественное устройство, которое прослужит не один год, то рекомендуется выбрать активный вариант.

Такие сабвуферы обладают недостатками:

  1. В продаже динамики поставляются в готовом виде. Появляются сложности при установке в салоне транспортного средства. На практике это более характерно для оборудования, выполненного в универсальном корпусе. Его хоть и можно установить практически в любое место, но потребителю при монтаже придется столкнуться с неудобствами.
  2. Любители качественного звучания могут не оценить работу устройства. При изготовлении производители пытаются добиться нужных размеров, которые подходят для большинства салонов современных авто. Но это делается в ущерб высокой эффективности устройства. На практике материалы, из которых производится корпус, не всегда характеризуются значительным качеством.

Пассивный тип устройств отличается от активного тем, что в нем не реализован встроенный усилитель, а также отсутствует возможность корректирования частотного диапазона. Комплектация такого сабвуфера включает в себя только колонку и корпус, в который она устанавливается. Но и качество исполнения последнего не будет на высшем уровне. Рекомендуется приобрести более мощный динамик.

Отсутствие элементов управления рассматривается, как достоинство для проигрывания треков. Поскольку нет искажений, которые может добавить дополнительная электроника, точных результатов позволит добиться подстройка звуковых характеристик.

Канал «Sundown Russia» подробно сравнил все характеристики, преимущества и недостатки акустических приспособлений открытого и закрытого типа.

Особенности размещения

Активный тип устройств располагается почти в любом месте. Но от расположения пассивного сабвуфера зависит качество воспроизводимого баса и музыки в целом.

Допускается несколько мест для монтажа динамиков, они описаны в таблице.

УстановкаОсобенности
В центральной части салона, впередиЭтот вариант оптимальный, если требуется связать устройство с фронтальными колонками. Такое место монтажа позволит обеспечить высокий уровень воспроизведения аудиофайлов. Но в большинстве современных машин свободного пространства впереди для установки сабвуфера нет. Такой вариант более актуален для внедорожников или микроавтобусов

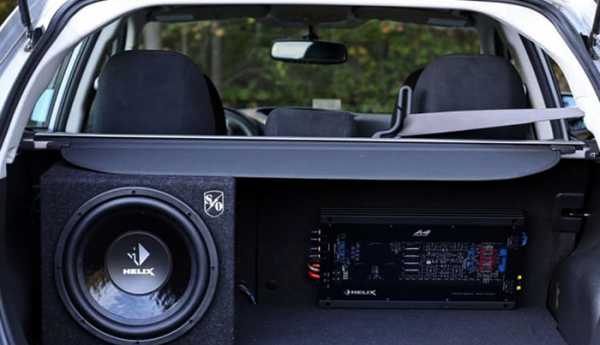

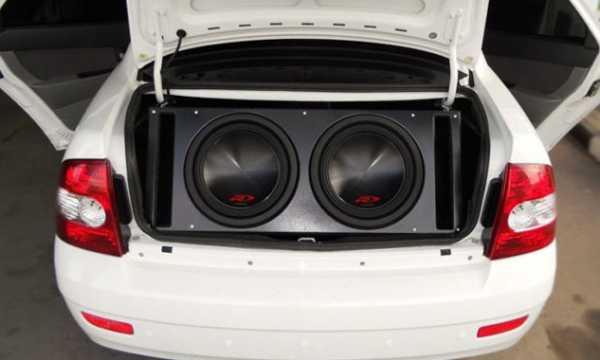

В багажном отсеке, направив сам динамик впередТакой способ установки популярен среди наших соотечественников. Он подходит для всех типов автомобилей
В багажном отделении, но направив колонку назадХороший вариант для машин, выполненных в кузове хэтчбек. Благодаря данному типу расположения звуковая волна при воспроизведении не будет встречать препятствия на пути. Установка саба в багажном отсеке назад не подойдет для транспортных средств, выполненных в кузове купе или седан. В результате звук деформируется, что связано со спецификой конструкции отделения

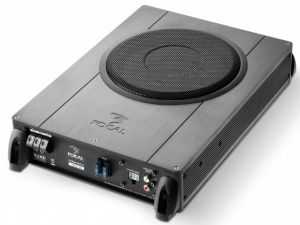

Под сиденье, на полу автомобиляНеплохой вариант, если надо спрятать устройство, но востребованностью среди автовладельцев не пользуется. Сам саб располагается на одном уровне с полом. А в результате установки под креслом звуковые волны встречают различные преграды на пути
На задней полке в салоне автомобиляТакой вариант размещения оптимально подойдет для всех транспортных средств, независимо от кузова. Основное условие для этого — полка должна быть широкой и прочной. Так она сможет выдерживать низкочастотные басы и не искажать качество звука

Выбирая место для монтажа сабвуфера, нужно произвести точный расчет, это позволит понять, насколько безопасной будет энергия низких частот для окружающих приспособлений. Это важно, поскольку резонанс от короба устройства нанесет повреждения не только месту монтажа, но и другим элементам кузова, например, стеклам.

Проектирование коробки

Чтобы сделать компактный саб, надо рассчитать объем корпуса, а также выбрать материал, из которого он изготовляется. При разработке допускается использование готовых чертежей и схем, взятых с интернета.

Канал «Школа Автозвука Сергея Туманова» подробно рассказал о проектировании коробок для автомобильных акустических устройств.

Как рассчитать литраж корпуса

Объем коробки считается основной характеристикой, которая определяет качество звучания колонок в сабе. Для расчета этого показателя можно воспользоваться двумя методами – с применением специального программного обеспечения либо вручную. В качестве утилит применяется ПО Winisd либо JBL SpeakerShop. Такой софт позволит определить оптимальные размеры устройства и объем корпуса для конкретной модели транспортного средства. Также программы смогут произвести расчет габаритов всех компонентов, которые используются для сборки, с учетом этих данных производится изготовление устройства.

Для вычисления объема корпуса надо воспользоваться формулой V=H*L*A, описание основных значений:

  • H – высота коробки для динамика;
  • L – длина корпуса;
  • А – высота самой колонки.

Из чего изготовить короб

Корпус устройства должен соответствовать динамическим законам акустики, это обеспечит максимально насыщенный и четкий звук. Для производства различных видов коробов понадобятся разные материалы. Чтобы устройство обеспечивало плотное звучание и позволило его изолировать, можно использовать ДСП либо многослойную фанеру. К основным достоинствам таких материалов относится доступная стоимость, а также простота обработки. ДСП и фанера прочны и позволяют сделать качественную изоляцию.

Толщина материала для производства короба сабвуфера составит 3 см.

Как сделать саб своими руками?

Для сборки самодельного акустического устройства перед изготовлением надо определиться с типом корпуса. Существует несколько вариантов видов коробок.

Закрытый ящик

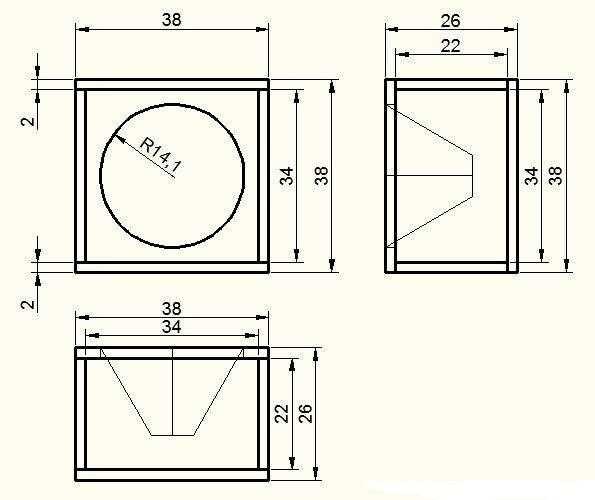

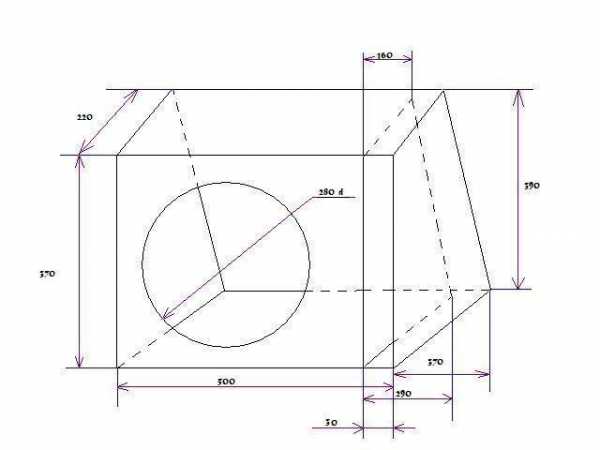

Чертеж для создания закрытого корпуса сабвуфера

Для изготовления короба потребуется ДСП, толщина материала составит 2,3 см, а для боковых стенок понадобятся доски по 2 см.

Процесс изготовления:

  1. Из дерева с помощью лобзика выпиливаются поверхности в соответствии с размерами, рассчитанными заранее по чертежу.
  2. Выполняется сборка корпуса. Для фиксации составляющих элементов допускается применение суперклея, но следует воспользоваться саморезами.
  3. В стенках с помощью дрели делаются отверстия диаметром 3 мм. Для установки головок рекомендуется использовать сверло на 1 см.
  4. Затем на боковой стенке с помощью циркуля делается разметка для установки динамика. Все отверстия вырезаются посредством электролобзика.
  5. При функционировании динамик издает лишние частоты. Чтобы не допустить этого, сам терминал рекомендуется заэкранировать с помощью небольшой коробки. Место соединения обрабатывается клеем. Устройство фиксируется посредством саморезов.
  6. Используя рубанок, удаляются лишние выступы на коробке.
  7. Аналогично на передней части выполняется разметка, делается отверстие для установки колонки. Чтобы короб был защищен от воздействия влаги, его рекомендуется обработать нитролаком. Это средство наносится на внутреннюю часть передней панели.
  8. Для обеспечения более высокой практичности короб оклеивается карпетом. Фиксация этого материала осуществляется с использованием нитролака.
  9. На завершающем этапе колонка устанавливается на акустическом терминале и прикрепляется к коробу.

Фазоинвертор

Чтобы собрать корпус, потребуется:

  • слой шумоизоляционного материала;
  • саморезы для работы с деревом, их диаметр – 5 см;
  • дрель с набором сверел;
  • отвертка с крестовым наконечником;
  • электролобзик;
  • жидкие гвозди;
  • клей герметик и ПВА;
  • карпет;
  • фанера или ДСП толщиной 3 см, чтобы сделать максимально прочный короб и предотвратить пропускание звуковых волн.
Графический чертеж для изготовления корпуса саба с фазоинверторным устройством

Процедура разработки выполняется так:

  1. Производится подготовка составляющих частей корпуса. Из фанеры или ДСП вырезаются передние и задние, а также боковые стенки. Надо сделать верхнюю часть и дно. Для этого используются расчеты и параметры в соответствии с определенным чертежом.
  2. С учетом размеров колонки прорезается отверстие в передней части будущего короба.
  3. Над ним также надо сделать щель для установки трубки фазоинвертора. Затем выполняется фиксация отсека к отверстию для устройства.
  4. Друг с другом склеиваются боковые части корпуса. Это делается, когда оба отверстия готовы. Затем стенки фиксируются друг к другу с помощью саморезов. Каждый элемент крепления требуется закрутить до конца. Нельзя допустить появления пустых пространств между стенками, поскольку это приведет к искажению качества звука сабвуфера.
  5. На задней поверхности короба выполняется вырезка отверстия, через которое прокладываются проводники.
  6. Прежде чем осуществлять соединение составляющих частей корпуса, производится установка колонки.
  7. Затем выполняется внутренняя отделка короба. Используя клей герметик либо смолу, производится обработка всех мест стыков и щелей, если они имеются, чтобы увеличить герметизацию. После того как материал высохнет, внутренняя часть короба обтягивается щумоизоляционной тканью.
  8. По завершении работ отделки корпуса аналогичные действия выполняются с его внешней частью. Собранный короб требуется обтянуть карпетом или похожим материалом. Важно, чтобы ткань полностью закрывала все места стыков, а также отверстие для фазоинвертора. Для фиксации материала используется эпоксидная смола или степлер.

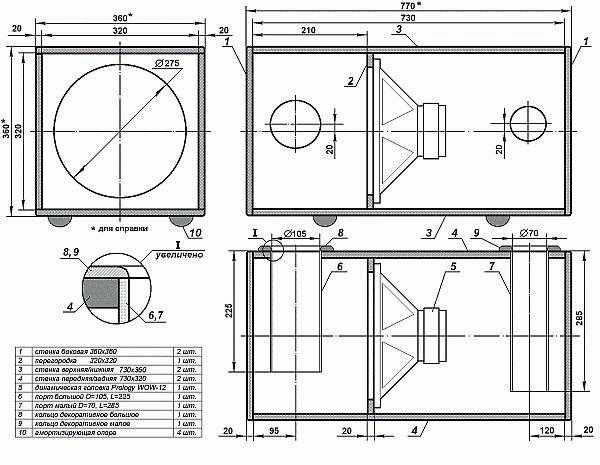

Бандпасс 4-го порядка

При создании такого короба можно ошибиться в расчетах, его изготовлением лучше заниматься автовладельцам, имеющим опыт в этом. Для конструирования модели корпуса рекомендуется воспользоваться специальным программным обеспечением. Непосредственно процедура сборки выполняется так же, как в описанных выше инструкциях.

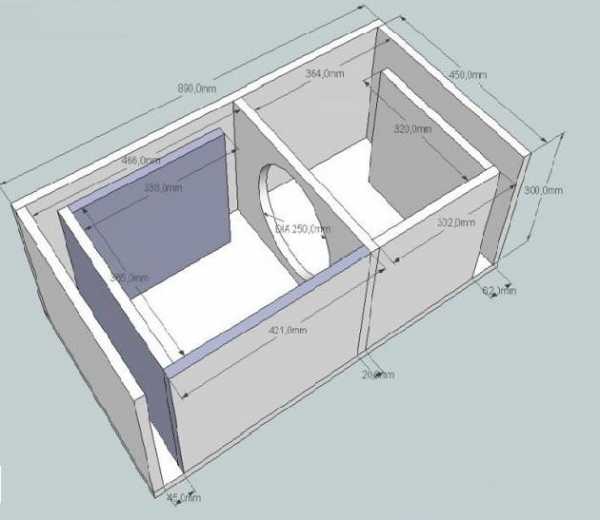

Схематическое устройство корпуса бандпасса сабвуфера

Но надо учитывать нюансы:

  1. Перегородка, в которую монтируется колонка, выполняется из двух листов фанеры либо ДСП.
  2. Внутренняя часть корпуса обрабатывается шумоизоляционным материалом. Допускается использование ватина.
  3. Сам клей требуется наносить штрихами по всему периметру. Не нужно его использовать много, поскольку это приведет к появлению статических характеристик.
  4. Допускается дополнительная фиксация устройства с помощью строительного степлера.
  5. Пайка проводников выполняется к колонке и к клеммным контактам.
  6. Заднюю часть короба надо максимально загерметизировать. Достичь этого можно благодаря использованию скотча и жидких гвоздей, первый клеится сверху шва.
  7. Чтобы сделать раструб фазоинверторного устройства, производится прогрев краев. Для этого применяются банки.
  8. Для создания отверстия в крышке используется лобзик. В него требуется установить карпет с фазоинверторным устройством.
  9. Обработка мест соединений выполняется с использованием жидких гвоздей.
  10. Задняя часть крышки с фазоинверторным устройством обрабатывается шумоизоляцией. Когда фиксация элементов корпуса завершена, его требуется обклеить карпетом.

БП6

Вариант изготовления сабвуфера БП6 является сложным в плане сборки и проведения расчетов.

Графический рисунок для создания корпуса саба БП6

Он позволяет выдавать качественный звук, как бадпасс четвертого порядка, но частотный диапазон выше. Коэффициент полезного действия устройства, а также мощностные параметры вычисляются с использованием программного обеспечения. Все характеристики подбираются в соответствии с предпочтениями автовладельца. В целом конструкция короба сложнее по сравнению с закрытым ящиком и фазоинвертором.

Особенности сборки устройства:

  1. Для создания более прочных соединений их рекомендуется сделать из деревянных брусков, которые фиксируются саморезами.
  2. Все компоненты короба надо вырезать с учетом размеров. Для изготовления используется фанера или ДСП.
  3. Процедура сборки выполняется по аналогичной технологии. Но вместо обычной шумоизоляции, применяется вата.

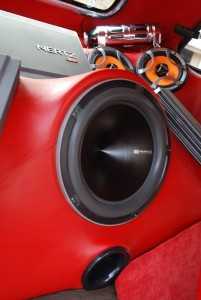

Сабвуфер «Стелс»

Для изготовления корпуса такого типа потребуется:

  • сама колонка;
  • решетка для динамика;
  • специальная розетка для подсоединения устройства;
  • комплект кабелей необходимой длины;
  • материал, из которого производится корпус – фанера либо ДСП, его толщина составит 2 см;
  • плита ДВП;
  • эпоксидная смола или клей;
  • лист стекловолокна;
  • кисть;
  • малярный скотч;
  • полиэтилен;
  • саморезы для работы с деревом длиной 4 см;
  • лобзик;
  • дрель с комплектом сверел.

Перед изготовлением короба надо определиться с местом установки саба. Из багажного отделения требуется убрать все инструменты и вещи, чтобы полностью его освободить. Затем выполняется демонтаж обшивки в отсеке. Ее надо осторожно удалить в месте, где устанавливается сабвуфер.

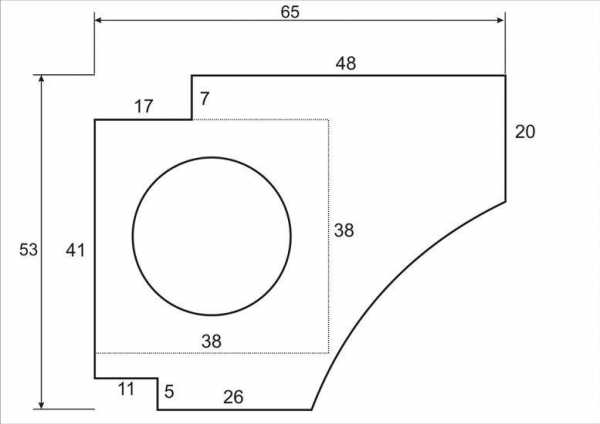

Простая схема с размерами для создания акустического устройства типа Стелс

Процедура изготовления выполняется так:

  1. В месте, куда монтируется музыкальный девайс, надо проложить полиэтиленовую пленку. Ее наличие позволит защитить багажное отделение от клея и грязи.
  2. Место монтажа сабвуфера проклеивается с помощью малярного скотча, для этого рекомендуется использовать не мене двух слоев.
  3. Затем сверху производится укладка кусков стеклоткани. Заранее материал обрабатывается эпоксидной смолой или клеем. Стеклоткань рекомендуется приклеивать внахлест. При выполнении задачи важно сделать так, чтобы стыки были не виды. Не допускается наличие разрывов.
  4. Стеклоткань наклеивается в несколько слоев, не менее пяти. Надо добиться, чтобы общая толщина материала составила 1 см.
  5. Сам короб для акустического устройства твердеет около пятнадцати часов. Когда корпус полностью высохнет, продолжается работа.
  6. Из ДСП либо фанеры вырезается нижняя часть коробки, которая используется в качестве дна. Она фиксируется на корпусе будущего устройства. Для крепления допускается применение герметика либо эпоксидного клея, чтобы предотвратить появление негерметичных швов на корпусе.
  7. На коробе устройства останутся лишние детали, их надо удалить с помощью канцелярского ножа. Так уберутся остатки клея и стекловолокна.
  8. Из ДСП вырезаются боковые стенки устройства, а также его крышка. Округлую часть короба рекомендуется сделать из фанеры. Материал требуется заблаговременно намочить водой, затем сформировать и надежно зафиксировать.
  9. Все составляющие элементы из ДСП качественно проклеиваются эпоксидной смолой либо клеем герметиком. Затем их надо скрепить друг с другом, для этого используют саморезы.
  10. На передней части короба делается отверстие, куда монтируется акустическая колонка.
  11. С помощью дрели сзади или на боковой стенке надо просверлить небольшую щель. Через нее прокладываются кабели из сабвуфера для подключения.
  12. В короб устройства монтируется колонка. Ее фиксация осуществляется посредством саморезов либо клея, можно использовать оба варианта. После сборки все составляющие саба устанавливаются.
  13. На последнем этапе производится покраска акустического устройства либо обтяжка карпетом. Если использовать лак или краску, то все поверхности надо заранее зашлифовать. Быстрее и проще обклеить короб карпетом. Для фиксации материала используется клей или степлер со скобами.

Установка и подключение

При подсоединении устройства к акустической системе надо подготовить:

  • комплект кабелей – три проводника идет в одной обмотке для подключения питания, к автомагнитоле, а также аккумуляторной батарее;
  • предохранительный элемент;

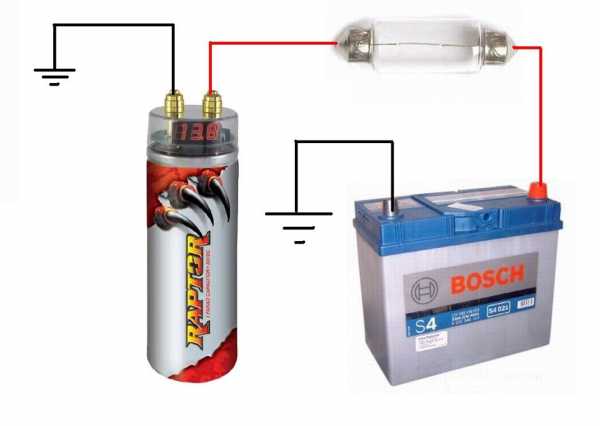

  • конденсаторное устройство;
  • изолента или термотрубки;
  • кусачки;
  • пластмассовые хомуты;
  • набор гаечных ключей.

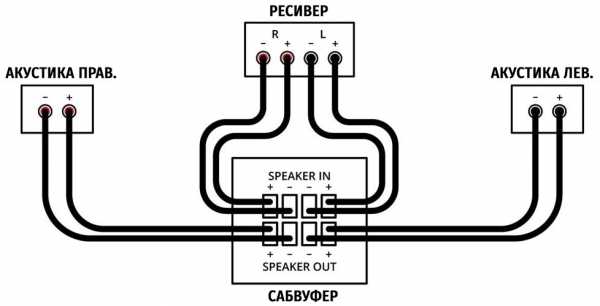

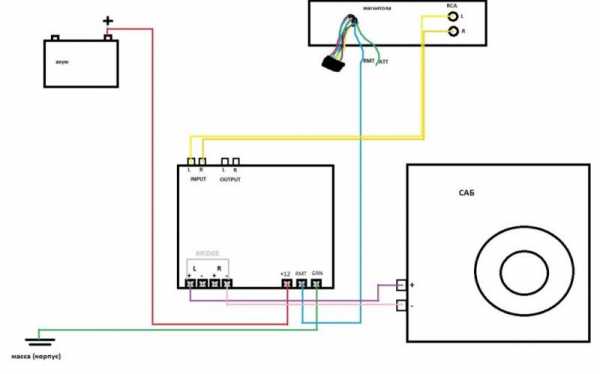

Карта подсоединения кабелей сабвуфера

Для подключения проводников используется такая схема:

  1. Кабель от саба идет на усилительное устройство. Если это приспособление расположено в салоне, то требуется произвести укладку проводников через технологические отверстия в багажном отсеке. Чтобы скрыть кабели, их прокладывают под пластиковой облицовкой. Для этого декоративные накладки снимаются с помощью отвертки, выкручиваются саморезы. Нельзя прокладывать провода в районе движущихся частей кузова, чтобы не допустить их повреждения.
  2. Затем от усилителя кабель идет на магнитолу. Выход для подключения располагается на задней части аудиоустройства. Автомагнитолу придется демонтировать, а также снять центральную консоль.
  3. Положительный проводник питания при прокладке надо защитить от повреждений. Для этого его рекомендуется завернуть в гофру.
  4. На положительном проводнике устанавливается предохранительное устройство. Его важно разместить ближе к аккумуляторной батарее.

Меры безопасности

Нюансы, которые надо учитывать при установке и подключении устройства:

  1. Не допускается применение нерабочего инструмента или приспособлений, функционирующих со сбоями.
  2. Работая с колющими и режущими предметами, надо соблюдать технику безопасности. Провода на электроинструментах не должны иметь повреждений. Вилка от дрели или электролобзика устанавливается в розетку легко и мягко.
  3. Перед выполнением задачи надо удостовериться в том, что АКБ автомобиля отключена. Это позволит предотвратить поломки в акустической системе.

Фотогалерея

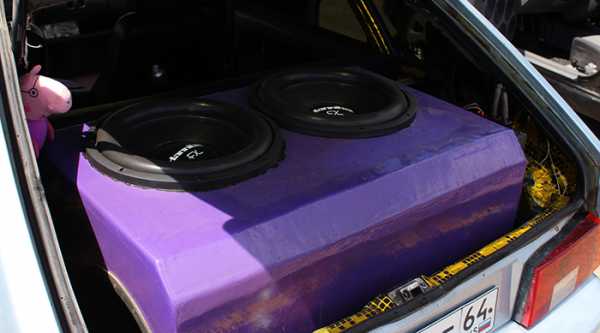

Фото самодельных сабов.

Видео «Пример изготовления сабвуфера из старых динамиков»

Канал «AVTO CLASS» привел образец самостоятельного создания акустического устройства и перемотки колонок, выпущенных при СССР.

 Загрузка …

avtozam.com

Сабвуфер — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 20 марта 2015; проверки требуют 15 правок. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 20 марта 2015; проверки требуют 15 правок.

Сабву́фер (англ. subwoofer) — акустическая система, воспроизводящая звуки самых низких частот звукового диапазона (примерно от 20 до 65 Гц).

Низкие звуковые частоты плохо локализуются, то есть человеку сложнее определить, откуда идёт звук и, исходя из этого, — в многополосной аудиосистеме можно сделать одну большую низкочастотную колонку на всю систему, а в остальных колонках («сателлиты») держать лишь средне- и высокочастотные динамики. Это делает акустическую систему более компактной, уменьшает стоимость и позволяет поместить громоздкий и вибрирующий сабвуфер в место, где он не будет мешать (например, под стол). Кроме того, подбирая подходящее место для сабвуфера, можно попытаться погасить низкочастотные стоячие волны, неизбежно возникающие в небольшом замкнутом помещении.

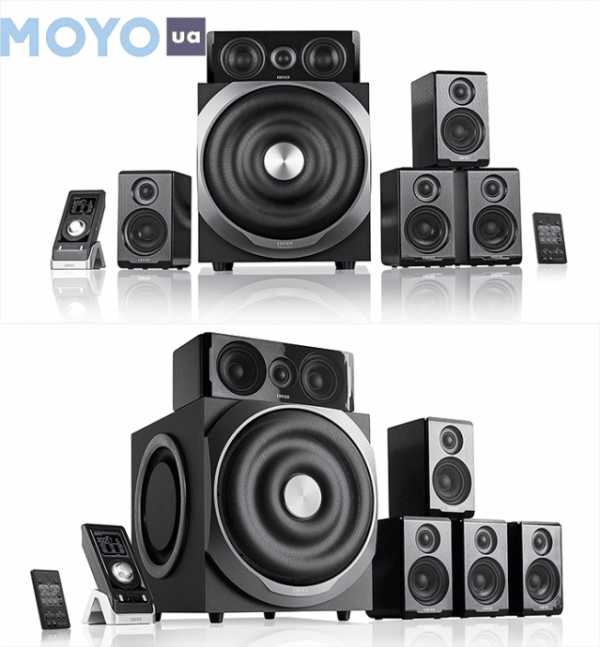

Сабвуфер обычно применяется в системах, рассчитанных на просмотр современных насыщенных спецэффектами фильмов (см. Домашний кинотеатр) и прослушивание современной музыки (особенно электронной) — в них важна убедительная передача низких частот.

Частая проблема сабвуферных систем — плохая стыковка амплитудно-частотных и фазо-частотных характеристик сателлитов и сабвуфера. На стыке АЧХ может быть как провал, так и завышение уровня из-за несоответствия частотного диапазона или интерференции волн с разным фазовым сдвигом. Поэтому на некоторых сабвуферах существует возможность подстройки его верхней граничной частоты и фазы.

По отношению к усилителю мощности, сабвуферы разделяют на активные и пассивные.

Активный сабвуфер имеет встроенный усилитель мощности (который позволяет снять низкочастотную нагрузку с усилителя) и активный кроссовер, что позволяет отфильтровывать высокие частоты, упрощает согласование сабвуфера с широкополосными акустическими системами. Может получать сигнал линейного уровня (с уже удаленными ВЧ) с отдельного канала источника. Некоторые сабвуферы могут быть подключены между широкополосной АС и источником сигнала (сквозное подключение). Часто имеет дополнительные возможности для подстройки к конкретным условиям применения (поворот фазы, регулировка АЧХ, положения точек среза кроссовера, крутизны среза).

Пассивный сабвуфер не оснащён усилителем мощности, поэтому он подключается «параллельно» с основными стереоколонками, или к отдельному каналу усилителя мощности. Основной недостаток сквозного подключения пассивного сабвуфера состоит в том, что он дополнительно «нагружает» выходные усилители стереоканалов. Это иногда снижает общую громкость и динамичность звучания аудиосистемы. Кроме того, наличие пассивного кроссовера на пути сигнала от усилителя мощности до акустической системы не может оказывать положительного влияния на качество звука. Из-за отсутствия средств настройки, для настройки требуется системный процессор.

  • Рупорный сабвуфер (Horn loaded). Рупор чаще всего свернут (folded horn). Такие сабвуферы используются на концертах[источник не указан 2093 дня].
  • Закрытый ящик (closed box). Вид акустического оформления без дополнительных излучателей. Низкочастотный динамик установлен на одной из стенок герметичного ящика.
  • Фазоинвертор (vented box). Вид акустического оформления с выводами в виде настроенных труб, из которых выходит воздух, тем самым излучая звук от задней части диффузора. Выбор размеров фазоинвертора зависит от параметров динамика, объёма корпуса и частоты, на которую он настраивается. Выше частоты настройки фазоинвертор препятствует чрезмерному раскачиванию диффузора динамика, причём звуковые волны, исходящие с тыльной стороны динамика, проходя через фазоинвертор меняют фазу и складываются с волнами фронтальной стороны. На частоте настройки колебания диффузора минимальны, а большая часть звуковой энергии излучается фазоинвертором. Использование фазоинвертора позволяет повысить КПД по сравнению с аналогичным закрытым корпусом, что значительно повышает отдачу на низких звуковых частотах, и в некоторых случаях позволяет расширить частотный диапазон.
  • Пассивный излучатель (пассивный радиатор, passive radiator). Этот вид акустического оформления сродни фазоинвертору. В корпус устанавливается ещё один диффузор без звуковой катушки и магнитной системы. Звуковая волна, исходящая от мембраны пассивного излучателя складывается с волной низкочастотного динамика. Изменяя массу и размеры диффузора пассивного излучателя можно изменить нижнюю рабочую частоту сабвуфера.
  • Бандпасс (бэндпасс, bandpass). Фазоинверторный ящик, разделенный в середине дополнительной стенкой на разные по объёму камеры. Динамик помещен на перегородку между камерами. КПД конструкции выше, чем у фазоинвертора. Название bandpass (полоса пропускания, полосовой фильтр) происходит от способности корпуса ограничивать частотную характеристику сабвуфера. Есть 3 вида бандпассов: 4-й категории, 6-й категории тип-А, 6-й категории тип-Б.
    • 4-я категория: ящик с двумя камерами и с одним фазоинвертором на верхней камере.
    • 6-я категория: тип-А, ящик с двумя камерами и с двумя фазоинверторами, каждый на свою камеру и по-своему настроенные. Достаточно сложен в проектировании и настройке.
    • 6-я категория, тип-Б: ящик с двумя камерами и с двумя фазоинверторами, каждый на свою камеру, но с нижней камеры фазоинвертор направлен в верхнюю камеру, получается верхний фазоинвертор становится общим для двух камер.
  • ЧВ (четвертьволновый резонатор, quarter wave box). Вид акустического оформления в виде тоннеля с определенной длиной и определенным сечением. ЧВ не имеет такого параметра как объем, важны лишь длина и площадь поперечного сечения тоннеля. Четвертьволновый резонатор обеспечивает отдачу на 20-40% больше, чем фазоинвертор и на 150-300% больше, чем закрытый ящик.

Обозначение для многоканальных систем[править | править код]

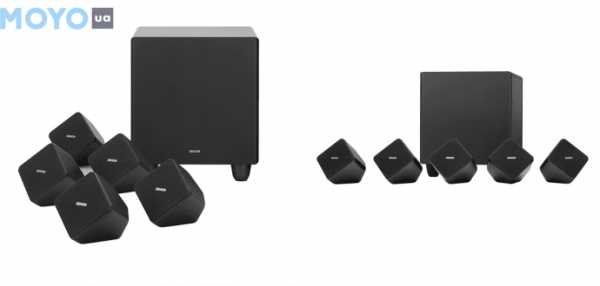

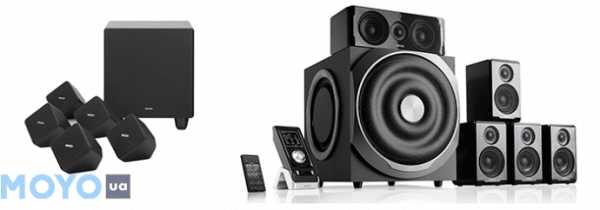

Многоканальные системы принято обозначать как «количество сателлитов.количество сабвуферов». Например, «2.0» означает две колонки, а «5.1» — пять колонок и сабвуфер.

ru.wikipedia.org

Стоит ли устанавливать сабвуфер в машину

Не каждый автомобилист – меломан, не всякий меломан – автомобилист, но среди автовладельцев достаточно любителей качественного звука

. Обращали ли вы внимание, что музыка в некоторых авто звучит лучше? Мощнее? Такое по-настоящему сокрушительное звучание возможно благодаря установке сабвуфера. Понятие образовано от английского слова «subwoofer», дословно переводится как «низкочастотный».

Сабвуфер или саб, сабик или буфер, как встречается при разговорах, является динамиком, способным воспроизводить низкие частоты без какой-либо цепочки корректирующей амплитудно-частотную характеристику звука. Выходящие частоты настолько низкие, что диффузор образует звуковую волну в очень широком диапазоне: от 10 до 150 Гц, тогда как нижний порог, различаемый человеческим ухом, составляет всего

20 Гц. Напомним, мужской голос лежит в диапазоне 120-200 Гц, женский 200-500 Гц, уличный шум 20-300 Гц. Буфер сконструирован с увеличенным диффузором, специально разработанным и настроенным для воспроизведения басовой линии.

Сегодня сегмент машинных сабвуферов довольно широк. Основное деление модельного ряда заключается в наличии или отсутствии корпусного усилителя. В целом, конструкция такого рода аппаратов остается неизменной уже почти 100 лет, поэтому существенные изменения качества выводимого трека стоит ожидать только при использовании дополнительных комплектующих. Так, активный сабик имеет встроенный усилитель, корпусный – нет. Специалисты настаивают, для автомобиля подходят

только пассивные сабвуферы по причине ограниченного пространства. Всегда ли нужен буфер или можно обойтись другими аудио и стереосистемами? Реально установить сабвуфер в любую машину? Разберем плюсы и минусы покупки низкочастотного автомобильного динамика.

Особенности установки

Низкочастотный динамик является дополнением акустической системы машины. С одной стороны, кто-то может сказать, что это веяние молодежной культуры, желание выделиться из толпы, но ведь в действительности он существенно влияет на качество воспроизведения музыки. Сабвуфер является низкочастотным динамиком – акустическим оборудованием, воспроизводящим музыку в низких частотах, а именно – басы. Почему многие так любят именно басовую линию? Научно доказано, что басы проще и быстрее воспринимаются человеком, мозг считывает низкий бас быстрее других составляющих песни. Это значит, именно басовая линия первой цепляет человека при прослушивании мелодии. Вот почему многие музыканты делают упор на басовый ритм, а мы стремимся сделать его звучание ярким, мощным, обволакивающим.

Современную музыку уже невозможно представить без заметного баса на первом плане. Он определяет стиль композиции, ее характер, создает основу и глубину развития музыкальной темы. Буфер заставляет мелодию звучать невероятно мощно. Многие автовладельцы не задумываются о необходимости установки саба и довольствуются широкополосными динамиками. Даже могут настаивать на том, что их звучание ничем не уступает сабвуферу. С физической точки зрения, низкие частоты начинаются

с 20 Гц, тогда как широкополосная аппаратура воспроизводит частоты от 40 Гц и выше, т.е. охватывает «низы».

Техническое устройство авто акустики не позволяет сделать акцент на басах, в результате чего они просто поглощаются сторонними шумами, например механическими вибрациями, шумом мотора или колес. Вот почему настоящим ценителям и любителям басовой музыки стоит задуматься о размещении пассивного саба.

Плюсы установки в машину

Первоочередная задача низкочастотного авто динамика – качественное изменение воспроизводимой мелодии. То звучание, которого удается добиться благодаря этой акустической системе, обрадует даже искушенного меломана. К очевидным плюсам монтажа пассивного сабвуфера в машину также стоит отнести:

  • Индивидуальная настройка в соответствии с предпочтениями водителя и особенностями самой музыкальной композиции.
  • Чистый глубокий звук.
  • Насыщенный бас.
  • Яркое звучание без постороннего внешнего шума авто.
  • Большой выбор моделей.
  • Легкость самостоятельной установки.
  • Наличие пульта управления.
  • Синхронизация с другим аудио оборудованием и техникой.
  • Наличие режима ожидания.
  • Отсутствует нагрев динамика при работе.
  • Наличие (опционально) встроенного микрофона для определения положения саба в пространстве и автоматического регулирования характера звука с учетом особенностей окружающего пространства.
  • Возможность модифицировать характеристики саба, добавляя фильтры частот.
  • Возможность использовать разные типы корпусов: закрытый ящик, ящик с фазоинвертором, радпасс, фазоинвертор, бандпасс.
  • Доступная стоимость.

Недостатки установки в машину

Пассивный саб представляет собой колонку, воспроизводящую низкие частоты, оснащенную динамиком и, на самом деле, является функциональным и важным дополнением любой акустической системы. На практике доказано, у установки такого оборудования тоже могут быть недостатки.

  • Поставив пассивный саб для улучшения звучания автомобильной акустики, будьте готовы, что потребуется замена всей заводской аппаратуры, так как оно зачастую не способно прокачать низкочастотный динамик без искажения мелодии.
  • Пассивный сабик может быть установлен только с усилителем, работающим в полосе низких частот.
  • Усилитель занимает довольно много места, скорее всего, придется пожертвовать багажником.
  • Пассивный сабик склонен к генерации стоячих волн при отражении звука от преград.
  • Все настройки у саба сугубо внешние. Качество воспроизведения, сочность и «массивность» мелодии напрямую зависят от усилителя.
  • Пассивные сабы дают большую волну мощности за счет сопротивления воздуха в корпусе.
  • Негативное влияние на организм человека. Колебания низких частот вызывают резкое снижение тонуса капилляров.
  • При неправильном размещении, злоупотреблении использования на максимальной громкости, деформация отдельных элементов кузова способна достичь такого же уровня разрушения, как и после нескольких лет обычной езды на автомобиле.
  • Громкость, идущая от сабвуфера, до 30% снижает концентрацию и внимательность водителя.
  • Существенное физическое неудобство пассажиров заднего сиденья.

Заключение

Если вы любите качественное звучание и не можете себе позволить первоклассную акустику, то получить мощный, буквально пронизывающий звук получится с помощью организации низкочастотного пассивного буфера. Не стоит опрометчиво приобретать первую попавшуюся модель, каким бы выгодным не казалось предложение. Выбирайте саб внимательно, ориентируясь на мощность звуковой системы своего автомобиля. А уже купленную аппаратуру рекомендуется использовать, строго следуя инструкциям производителя. Не гонитесь за максимальной мощностью. Хорошее звучание возможно и без «долбежки», так сильно раздражающей соседей и автомобилистов рядом. Рассмотрите низкочастотную акустику с мощностью 150-250 Вт.

Тщательно убедитесь в надежности производителя. Недобросовестные компании стремятся максимально удешевить комплектующие аппаратуры, что в результате существенно сказывается на качестве звучания и надежности конструкции. Проверенными и надежными компаниями считаются Alpine, BOSS, KENWOOD, SONY, JBL, Morel, Pioneer, Prology.

Хотите улучшить звучание музыки в авто и не уверены в необходимости покупки именно низкочастотного саба? Установите в автомобиле обыкновенные многофункциональные динамики, звучание басов у которых ни чем не хуже сабвуфера.

Похожие записи

plusiminusi.ru

Что такое сабвуфер и зачем он нужен — 4 раздела помогут разобраться

Акустических систем с сабвуфером — пруд пруди и стоят они несколько дороже классических стереоколонок. О том, зачем нужен сабвуфер и чем он улучшает обычную стереосистему, расскажет эта статья. Она поможет разобраться в видах сабвуфера, комплектах АС с таким дополнением. Все это даст возможность понять, нужен ли саб или не стоит переплачивать, а лучше  остановиться на классическом «просто стерео» варианте.

Что такое сабвуфер и зачем он нужен?

Сабвуфер — колонка, которая отвечает за низкие частоты. Саб является не самостоятельной акустической единицей, а дополнением к стереосистемам типа 2.1, 5.1 или 7.1. Это — универсальное решение для домашнего использования в разных по площади помещениях.

Совет: чтобы получить желаемый результат, преобразователь НЧ нужно правильно установить, выбрав подходящее место в помещении. Делается это опытным путем: нужно перемещать саб до удовлетворительного результата. Кстати, супероткрытое пространство не обязательно: девайс можно разместить и под столом. От этого его функциональные возможности никак не пострадают.

Итак, сабвуфер — это такое устройство, которое не является обязательной составляющей акустических систем, однако имеет свои преимущества, которые по достоинству будут оценены любителями экстремальных музыкальных направлений, киноманами и геймерами. Благодаря сабу система выдает мощный бас, что дает возможность прочувствовать грув музыкальной композиции либо глубже погрузиться в атмосферу происходящего в кино или сюжете геймплея.

Читайте также: ТОП-5 лучших акустических систем 5.1

Виды сабвуферов

Все сабвуферы делятся на два типа:

1. Активные (как у M-105) — варианты с интегрированным усилителем. В этом случае сбалансировать отличающиеся параметры саба и источника аудиосигнала довольно просто. К моделям активного типа сателлиты подключаются напрямую.

2. Пассивные (как в NS-PA40) — тут встроенной системы усиления нет. Соответственно отдельный усилитель мощности обязателен. Модели пассивного типа ценятся профессионалами, потому как они способны передать более глубокое звучание низких частот. Минус такого решения — в необходимости самостоятельной настройки акустической системы, что для большинства рядовых пользователей станет непростой задачей. Не каждому любителю удастся раскрыть потенциал девайса на 100%.

Интересно: Что такое портативные колонки — как выбрать портативную колонку по 11 параметрам

Сателлиты — что такое?

Сателлиты — компонент АС, который используется в паре с сабвуфером для воспроизведения среднечастотного и высокочастотного звукового диапазона. Системы, состоящие из сателлитов и сабвуфера, делятся на несколько типов и у каждого из них свое целевое назначение.

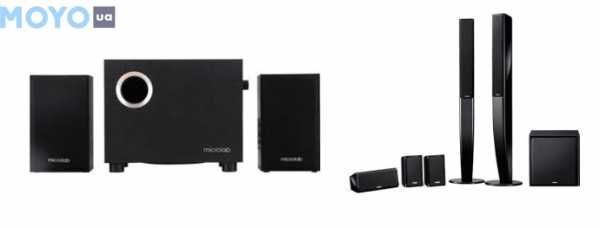

Форматы многоканальных акустических систем

2.1 Такое «акустическое трио» — весьма популярный вариант из-за своей стоимости и универсальности.
Две сателлиты плюс сабвуфер — подходящий для большинства пользовательских задач комплект. Он годится как для прослушивание музыки, так и для кинопросмотра или игр в компании.
Для небольших комнат/квартир такого комплекта достаточно.
5.1и 7.1 Мультиканальные комплекты типа 5.1 — для истинных киноманов. Геймеры также могут по достоинству оценить преимущества звукового окружения. В таких комплектах пять сателлит: две устанавливают впереди, еще две — сзади, еще одну колонку — голосовую — в центре. Плюс ставят сабвуфер для классных низов.
Если кому-то и этого недостаточно, то существует альтернатива — 7.1, где сателлит соответственно семь штук. Такие комплекты хороши для большой квадратуры.

В тему: Как выбрать колонки для компьютера и ноутбука: 3 подборки лучших систем

Стереофонические или многокомпонентные колонки — с сабвуфером или без?

Однозначно сказать, что лучше, простые стереофонические колонки или комплект с сабвуфером, не получится. Тут все зависит от того, зачем пользователю акустическая система, да и кому что нравится, тоже стоит учитывать.

К примеру, если речь идет о самом простом решении для дома или офиса, где основные задачи — прослушивание лекций, музыки в фоновом режиме, просмотр различного видеоконтента в процессе интернет серфинга и т. д., то бюджетной активной стереофонической системы достаточно.

Если речь идет о ценителях высокого качества и конкретно поклонниках классического стерео в формате 2.0 — без саба, то здесь стоит обратить внимание на стереосистемы класса Hi-Fi или Hi-End пассивного типа. Докупить усилитель, конечно, придется, зато настроить систему можно так, что просто «вау».

Любителям мощного баса, желающим приобрести универсальный акустический комплект и не платить кучу денег, придется по вкусу вариант 2.1, который без проблем справится с любым музыкальным стилем, позволит насладиться атмосферой игры или фильма и даже устроить маленькую приватную дискотеку. Кинотеатры — комплекты 5.1 и больше — это вариант для киноманов и геймеров, которые не особенно стеснены ни средствами, ни пространством.

Если с готовыми решениями в принципе все ясно, то при самостоятельном подборе сабвуфера к уже существующей стереопаре стоит обратить внимание на следующие нюансы:

  • Место для установки и площадь помещения;
  • Показатель максимального звукового давления;
  • Частотный диапазон.

Последние два параметра у саба и сателлит должны совпадать, иначе годного звука не добиться не выйдет.

Смотрите также: Чем мониторы отличаются от колонок — главные различия 2 видов акустики

Сабвуфер — вещь необязательная, но она ой как пригодится, если хочется мощных низов. Эта колонка идеально дополнит стереосистему и превратит комплект из сателлит в домашний кинотеатр. Хороший саб позволит насладиться объемным звучанием, наслаждаться звуковыми эффектами в кино и играх, оркестровках, хип-хопе или роке, давая возможность кожей прочувствовать бас. Главное — правильно выбрать комплект: не стоит переплачивать за кинотеатр, если колонки нужны в комнату на 15 квадратов, но и насладиться крутыми басами с комплектом 2.1 в помещении с сотней квадратных метров площади не получится.

www.moyo.ua

Настройка сабвуфера для домашнего кинотеатра

Советы, которые помогут вам правильно настроить свой сабвуфер.

Плотный, четко определенный и, да, ГЛУБОКИЙ бас является ключевым компонентом любого домашнего кинотеатра. Наличие активного сабвуфера является обязательным условием для того, чтобы услышать раскаты грома, взрывы и другие низкочастотные эффекты звуковой дорожки фильма. Многие люди просто помещают свой саб в любом свободном месте, подключают его к ресиверу и заканчивают на этом. Но несколько ключевых моментов могут помочь правильно настроить домашний сабвуфер. Читайте дальше, чтобы узнать все, что вам нужно знать, чтобы получить максимальную отдачу от вашего сабвуфера.

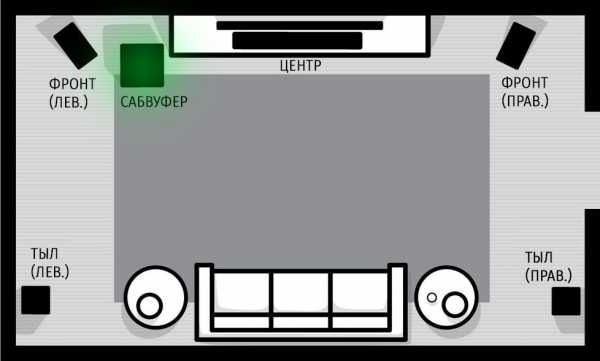

Где я должен разместить сабвуфер?

Как правило, вы должны попробовать установить сабвуфер рядом с фронтальными громкоговорителями. Но давайте будем честными: большинство людей размещают свой сабвуфер, там где он меньше всего мешает. И это не всегда плохая идея.

Низкочастотные волны, которые мы слышим и называем «басы», имеют меньшую направленность, чем более высокие частоты, генерируемые полнодиапазонными колонками. Это означает, что даже если сабвуфер будет установлен не у телевизора, вам будет достаточно тяжело понять где именно он находится.

Некоторые производители рекомендуют размещать сабвуфер в углу. Стены могут помочь отражать больше низкочастотных волн в пространство комнаты. Если вы любитель очень полного, захватывающего баса, это хороший вариант.

Если у вас есть несколько вариантов размещения сабвуфера в комнате, просто поэкспериментируйте меняя место размещения перед окончательным подключением. Итак, подключение …

Как подключить ваш сабвуфер

Для всех сабвуферов требуется два подключения: питание и сигнал. Для питания вам просто нужна ближайшая розетка. Мы настоятельно рекомендуем подключить ваш сабвуфер к устройству защиты электропитания, чтобы защитить от перенапряжений.

Для подключения к источнику сигнала есть три варианта. Начнем с наиболее распространенного соединения.

Подключение LFE к ресиверу домашнего кинотеатра

Это самое простое и наиболее распространенное соединение. Оно актуально для любого AV-ресивера или усилителя с отдельным выходом для сабвуфера. Используйте сабвуферный кабель для подключения выходного сабвуферного сигнала вашего ресивера (как правило обозначается SUB OUT или Subwoofer Out) к входу на сабвуфере (как правило обозначается LFE или LINE IN). Многие стереоресиверы и усилители также имеют выходы для сабвуфера и подключаются точно так же.

Кроссовер — «регулировщик» вашей системы

Вам необходимо удостовериться, что все низкие и сверхнизкие частоты отправлены на ваш сабвуфер. Это позволит вашим фронтальным, центральным и объемным динамикам воспроизводить только те частоты, которые они могут воспроизводить без искажений. Кроссовер позволяет определить, какие частоты идут на конкретные динамики.

Вы найдете настройки кроссовера как на вашем сабвуфере, так и в меню вашего ресивера. Обычно мы рекомендуем использовать тот кроссовер, что есть на ресивере. Но прежде чем вы погрузитесь в системное меню вашего AV-ресивера, сначала выполните следующие шаги. Они могут решить эту задачу проще и быстрее.

1. Автокалибровка

Скорее всего ваш ресивер укомплектован калибровочным микрофоном для оптимизации звучания ваших динамиков. Обычно эти системы автоматической коррекции комнаты очень хорошо справляются с адаптацией звука к вашему окружению.

Но что, если у вашего приемника нет автоматической калибровки? Или вы пробовали его и все еще не впечатлены басом? Вы можете выполнить ручную настройку.

2. Настройка размера громкоговорителя

Войдите в меню настроек вашего ресивера и найдите настройку динамиков. Там должна быть настройка размера ваших фронтальных левого и правого динамиков. На самом деле меньше связано с физическим размером ваших колонок. Это больше касается управления басами.

Установите громкоговорители на «маленький», даже если вы используете напольные колонки. Потому, что настройка для «маленькой» колонки будет отправлять низкие частоты на сабвуфер. Это полезно по трем причинам:

1. Это разгружает фронтальные громкоговорители, чтобы они были сфокусированы на средних и высоких частотах.

2. Это позволит вашему ресиверу выделять больше энергии для средних и высоких частот.

3. Это может помешать низким частотам повредить динамики.

3. Настройки кроссовера

После того, как вы установите динамики на «маленькие», вам может не понадобиться тонкая настройка кроссовера. Но если вы хотите настроить его более точно, вы можете установить точную отсечку кроссовера, измеренную в Герцах. Все сигналы ниже точки отсечки будут отправлены на сабвуфер. Для полочных динамиков вам потребуется более высокая частота кроссовера — около 120 Гц. Для напольных громкоговорителей используйте 60 Гц. Настройки большинство ресиверов по умолчанию находятся где-то посередине, обычно около 80 Гц.

Завершение размещения вашего сабвуфера

Если у вас есть несколько вариантов размещения, теперь вы готовы выбрать идеальное место. Запустите какую-нибудь музыку с хорошим басом. Затем сядьте на свое основное место и послушайте. Слабые басы? Или, может быть, слишком сильные?

Перейдите в пару разных мест комнаты и послушайте. Вероятно, вы заметите, что при изменении своего местоположения бас может звучать совсем по-другому.

Если вы использовали автокалибровку для настройки вашей системы домашнего кинотеатра, не забудьте повторно ее запускать каждый раз, когда вы перемещаете сабвуфер.


Чтобы настроить бас на «идеальную точку», используйте популярный метод, известный как «сканирование». Начните с сабвуфера размещения сабвуфера на позиции прослушивания или рядом с ней. Затем передвигайте его в разные места, которые подходят для размещения, и послушайте выбранный вами отрезок музыки еще раз, внимательно слушая бас. Когда вы найдете место, где бас звучит правильно, вот где вы должны поставить свой сабвуфер.

Окончательные настройки

Переключатель фазы. Если вам кажется, что субвуфер отключен или не выдает насыщенные басы, возможно сабвуфер работает в противофазе с вашими основными динамиками. Большинство активных сабвуферов имеют двухпозиционный переключатель фазы на задней панели. Переключите его в другое положение и послушайте, изменился ли бас в лучшую сторону.

Контроль уровня. Большинство активных сабвуферов имеют независимые регуляторы уровня громкости. Это простой способ получить немного больше «бум, бум, бум» или уменьшить басы в особенно громком саундтреке. Возможно, вам придется вносить эти коррективы из фильма в фильм.

Установите сабвуфер ​​на платформу. Если ваш пол, стены и потолок вибрируют в такт вашему сабу, вы получите нежелательные резонансы, которые окрасят басы вашего сабвуфера. Чтобы остановить вибрации, поместите ваш субвуфер на звукопоглощающую платформу.

Что делать, если у моего AV-ресивера нет сабвуферного выхода, или у моего сабвуфера нет входа LFE?

Не волнуйтесь — вы все равно можете подключить свой сабвуфер, используя один из следующих двух вариантов:

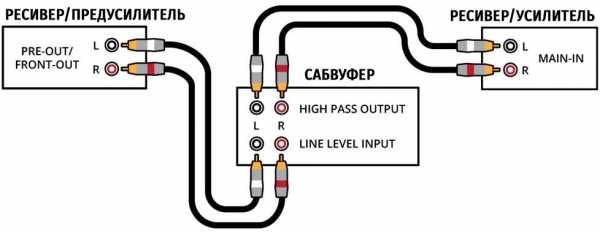

Схема подключения для предварительного выхода / основного входа.

Или вы можете использовать акустические кабели для подключения к акустическим входам вашего сабвуфера:

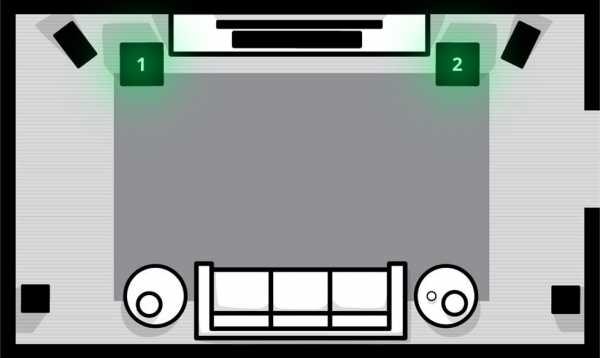

Недостаточно баса? Попробуйте два сабвуфера.

Если у вас очень большая комната и нужно много басов, мы рекомендуем добавить второй сабвуфер. Это лучший вариант для равномерного распределения басов в большом пространстве. Большинство новых AV-ресиверов имеют два выхода для подключения сабвуфера. Или вы можете просто использовать Y-адаптер.



www.globalaudio.ru

Как выбрать сабвуфер и нужен ли он в автомобиле?

Большинство  людей, интересующихся автозвуком знают что сабвуфер-это такой большой ящик занимающий половину багажника который издает «бумкающие» звуки. Молодежь, слушающая в основном танцевальную музыку любит сабвуферы, ведь без низкочастотного ритма электронная музыка совсем «не прёт». Люди постарше считают что сабвуфер — вредная вещь, из-за которой болит голова и в багажник не помещается картошка (коляска, лыжи, акваланг и т.д и т.п.)

Давайте разберемся, что же такое сабвуфер (который часто неправильно называют «саббуфер» или даже «буфер»), как он работает и нужен ли он вообще в автомобиле.

Слово «сабвуфер» состоит из двух английских слов: приставки sub- -что по-русски значит «под-«, «нижний» и woofer -что означает низкочастотный динамик. Т.е. subwoofer это динамик для воспроизведения самых низких частот звука или поднизкочастотный динамик. Произнеся слово «поднизкочастотный» можно сломать язык, поэтому мы говорим «сабвуфер».

Итак, сабвуфер воспроизводит низкие частоты. Но разве нам мало низких частот? Обычно недостаток «низов» решался установкой в заднюю полку «овалов» или «блинов»- широкополосных динамиков размером 6 х 9 дюймов. Казалось бы- дешево и сердито. Но тут необходимо уточнить, что бас бывает разный. Динамики типа «овалов» 6 х 9 воспроизводят диапазон частот обычно от 80-100Hz до … в нашем случае неважно какие «верха» они воспроизводят т.к. мы говорим о басе. Конечно, на коробке у таких динамиков написано что-то вроде «45-22000Hz» но это чистый маркетинговый ход для того чтобы вам их продать.  Конечно, если вы подадите сигнал с частотой 45Hz на самые лучшие «овалы» то бас будет, но правда в том что в реальной музыке звук с более высоким басом (100-200Hz) динамик отыграет в 10 раз громче и вы самого низкого баса просто не услышите. Итак, играет ли «овал» звук ниже 70-80Hz? Играет, но так что вы его за всем остальным не услышите.  Тем более вы не услышите низкого баса от акустики размером 16см, которая наиболее распространена в современном автомобиле.

Нужен ли нам бас ниже 70Hz? Исходя из того что диапазон воспринимаемых человеком частот это 20Hz-20000Hz, а музыка чаще всего помещается в 40-12000 то конечно нужен. Суббас это бас-бочка, бас-гитара, контрабас, орган, электронные ритмы наконец. Низкочастотный звук дает основу музыке, делает её полновесной, добавляет динамики. Да что там говорить — сходите на живой концерт, неважно какого жанра главное чтобы звукорежиссер был профессионал — сами все поймете.

В машине есть еще одна проблема-шум от дороги. Как только заводится двигатель и машина трогается с места, салон наполняется низкочастотным шумом. Источником его является весь автомобиль-вибрации передаются на детали кузова и весь кузов «поёт». Этих проблем почти нет только у авто премиум класса, вроде Mercedes S-class, но у многих ли такая машина? Можно (нужно!) сделать шумоизоляцию, но и она полностью не решает проблемы. Для того чтобы сделать бас в машине четким, разборчивым, однозначно необходим сабвуфер.

Самый распространенный тип сабвуфера- это конечно же корпусной сабвуфер. Он представляет из себя грубо говоря динамик в ящике, в зависимости от оформления это может быть закрытый ящик (ЗЯ), фазоинверторный корпус (ФИ), корпус бандпасс (БП).  Схематически закрытый ящик выглядит так:



Динамик установлен в отверстие в одной из стенок герметичного ящика определенного объема. Динамик может стоять как магнитом внутрь так и наружу, без разницы. В большинстве случаев динамик устанавливают магнитом внутрь, как на картинке. Достоинствами такого оформления является четкий и быстрый бас, небольшой по объему корпус. Недостатками-часто басу не хватает глубины.Вот примеры некоторых сабвуферов в оформлении ЗЯ, которые вы можете приобрести в наших магазинах:

BLAUPUNKT GTb 1200 SC

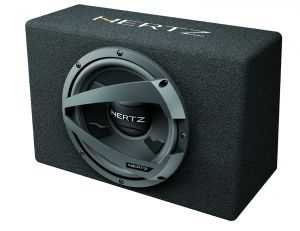

Hertz DBX 25.3













Сабвуферы в корпусе ЗЯ не очень распространены в автозвуке (среди готовых корпусных сабов). Гораздо больше корпусов с фазоинвертором (ФИ).



На картинке показан корпус, в котором порт фазоинвертора («дырка» в ящике которая совсем не дырка а резонатор!) сделан заодно с корпусом, но бывает их великое множество. Какого вида и сколько будет портов фазоинвертора в сабвуфере зависит только от фантазии производителя. Такой тип оформления чуть больше чем ЗЯ но «играет» ниже, из-за чего и любим широкими массами народа. Вот например как выглядят сабвуферы в корпусе с фазоинвертером, которые вы можете приобрести у нас в магазинах:



Focal SB 27 V1

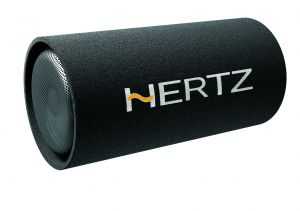

Hertz EBX 300.5

Hertz DST 30.3











Следующий тип оформления сабвуфера это бандпасс. Бандпасс схематически выглядит как-то так:

Такой корпус обычно самый большой по размеру. Сабвуфер такого оформления обладает самым высоким КПД, «давит» грубо говоря круче всех, но имеет ограниченный диапазон частот. Из-за этого сабвуферы типа бандпасс считаются не очень музыкальными, но в тех случаях когда необходимо звуковое давление такой саб в самый раз! Вот какие сабвуферы бандпасс можно купить у нас в магазине:



Hertz EBX 200.2B

Alpine SBE-1244BP

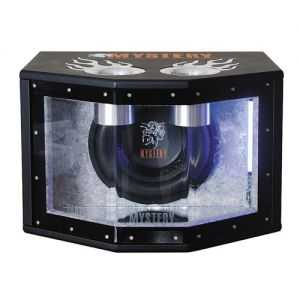

Mystery MBP-253











Корпусные сабвуферы бывают еще и активные. Так называют сабвуферы со встроенным усилителем. В дешевом ценовом сегменте это хорошо и удобно-это решение так называемое plug-and-play, не надо ничего лишнего, в большинстве случаев в комплекте есть все для установки. Но обычно встроенные усилители в таких сабвуферах не отличаются высокой мощностью и качеством — это ограничено ценой и габаритами. Поэтому если вы хотите действительно мощный бас-усилитель придется купить отдельно. Вот некоторые из активных сабвуферов которые вы можете купить у нас в магазине:

Hertz DBA 200.3

Blaupunkt EMb 800A

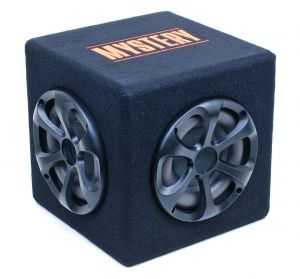

Mystery MBB-655A

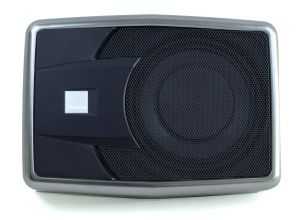

В последнее время получили распространение супер-компактные сабвуферы, предназначенные для установки под сидение. В основном это активные модели, хотя есть и пассивные. Вот несколько примеров:

Mystery MBS-304A

Focal IBUS 20

Clarion SRV250











Такие сабвуферы можно запросто установить под сидение, водительское или пассажирское, прикрутить на заднюю полку или к спинке сидения в багажнике. Они практически не занимают места. Читайте обзор плоских сабвуферов Hertz.

Не всем сабвуферам нужен ящик, есть динамики способные играть на объем багажника, так называемые Free Air сабвуферы. Для такого динамика достаточно просто вырезать в задней полке автомобиля отверстие и установить его туда. Казалось бы-что может быть проще? Однако для того чтобы free-air сабвуфер зазвучал, придется серьезно усилить и шумоизолировать заднюю полку, такая установка возможна только в машинах с типом кузова «седан», так как багажник должен быть очень хорошо отделен от салона да и полка должна быть жесткая. В итоге, если машина не «Жигули» с совершенно плоской полкой, грамотная установка сабвуфера free-air выйдет гораздо дороже покупки корпусного сабвуфера.

Именно из-за дороговизны и сложности установки сабвуферы free-air не пользуются спросом в мире (там уже практически не осталось «Жигулей» с совершенно плоской полкой 🙂 ), поэтому найти хороший саб free-air не так-то и просто. В основном, это совсем дешевые модели у массовых брендов вроде Pioneer или Mystery, хотя встречаются и приличные модели например у DLS или Hertz. В нашем магазине вы можете выбрать и купить сабвуфер free air.



Если вы купили сабвуфер и не знаете как его установить, читайте статью «как установить сабвуфер в машину»



©2011 electrosila.info



30923 Всего 5 Сегодня

Вконтакте

Facebook

Twitter

Google+

electrosila.info

Накопитель для сабвуфера, мифы и реальность

Накопитель для сабвуфера, мифы и реальность

Подробности
Опубликовано 07.10.2016 12:10
Просмотров: 7623

Всем привет 🙂

Не буду Вас сильно грузить техническими понятиями и терминами напишу обобщенную полезную информацию из интернета + знания из личного опыта.

Итак, поехали. У кого есть сабвуфер в машине наверняка задавались вопросом «что такое накопитель (конденсатор) и зачем он вообще нужен? может можно музыку слушать и без него». Давайте разбираться.

На самом деле в качестве накопителя, особенно бюджетного служит ни что иное как ионистор супер конденсатор, да звучит впечатляюще :)) на самом деле это такое устройство которое способно быстро накапливать и отдавать энергию, применяется при больших нагрузках по току это если в вкратце. Интернет наполнен всякого рода информацией, в частности преобладают «советчики» люди которое забыли или не знают курс физики начальной школы или не понимающие вообще о чем речь. Запомните пожалуйста две аксиомы:

Аксиома №1. Накопитель для сабвуфера является ПОТРЕБИТЕЛЕМ в сети. То есть он НЕ способен сам вырабатывать электроэнергию! Он способен ее НАКАПЛИВАТЬ и совсем чуть потреблять на собственные нужды различного рода потери и утечки в конденсаторах но это совсем мизер. Это значит что ПО ОПРЕДЕЛЕНИЮ  он не может как бы не старался 🙂 продлить жизнь аккумулятору или как-то облегчить ему жизнь.

Аксиома №2. Накопитель для сабвуфера служит для накопления энергии и отдачи ее потребителю. При этом обладает очень низким внутренним сопротивлением — очень быстро отдает и так же быстро ее накапливает. При этом он работает совсем не как аккумулятор это не одно и тоже. Дело в том что пик отдачи приходится на первое мгновение потребления, после этого заряд резко начинает падать вместе со скоростью отдачи.

Исходя из выше сказанного гораздо больше пользы будет если Вы вместо покупки накопителя купите хороший кабель питания например КГ-35. Отличное питание — это самое главное в автозвуке!!! Но что-бы питание было наиотличнейшим 🙂 желательно использовать в совокупности систему: Аккумулятор + хороший генератор + хорошие контакты + качественная проводка = залог качественного звука в Вашем авто.

Поверьте, гораздо лучше если есть возможность непосредственно по близости усилителя установить дополнительный аккумулятор(-ы) — это будет намного лучше любых китаезных «примочек» накопителей потому что полезных свойств в акуме гораздо больше чем непонятно в чем в красивой коробочке.

Но все же польза от накопителей есть, правда со звуком почти не имеет ничего общего 🙂

1) Например у Вас слабая тонкая проводка и при большой громкости музыки моргают фары. Довольно таки неприятный и раздражительный момент думаю со мной согласится любой водитель. Установка накопителя поможет, хотя полностью не устранит проблему, потому что нужно менять проводку на нормальную или пересматривать/менять/делать профилактику генератору и другому электрооборудованию в авто.

2) Накопитель является мощным фильтром от помех, установив его Вы избавитесь от щелчков реле и помех при включении вентилятора и другого электрооборудования в авто.

3) Машина со слабым аккумулятором в мороз заводится гораздо лучше, чем без накопителя. Шустрая поддержка мощным импульсом энергии аккумулятору в ответственный момент не помешает.

4) С Накопителем в борт сети ремень генератора живет как «миллионер» на вилле :)) он (накопитель) сглаживает рывки генератора на ударах баса, т.е ремень однозначно дольше проживет с энергопомощником в виде накопителя.

Еще товарищи внимание! 🙂 При первом включении или же Вы надолго снимали аккумулятор с машины, а накопитель разряжен в ноль его нужно зарядить. Как это сделать?! есть два способа:

1 способ. По сложнее. Взять резистор на 10-20 Ом номинал не особо важен главное мощность выбрать в пределах 10-20 Ватт вполне будет достаточно, соединяете «минус» от аккума сразу на накопитель, а «плюс» подключаете к резистору с одной стороны, а с другой от резистора к «+» накопителя то есть последовательно между «+» аккумулятора и «+» накопителя.

2 способ. Простой. Взять автомобильную лампочку на 20 Ватт можно чуть больше 40 Ватт например на 12 Вольт и точно также подключить постом выше последовательно, ждать пока лампочка не потухнет по началу она вспыхнет и по мере зарядки будет угасать, как потухнет практически полностью можете убрать нашу «приблуду» и подключить как положено сразу «+» от аккумулятора.

Для чего это нужно, во первых не заряженный накопитель — это короткое замыкание для аккумулятора при подключении в «наглую», во вторых плавное включение самого накопителя тоже благотворно скажется на его счастливой жизни 🙂

Дополнено: 26.09.2017

Свою точку зрения насчет применения накопителей озвучил известный мастер c Астаны Алексей Филин в соц. сети ВКонтакте в группе «Автозвук б/у Казахстан» за что ему большое спасибо!

Цитирую:

«Этот конденсатор много чего дает, но только для магнитолы и для слабого усилителя, он сглаживает помехи которые создает генератор и катушки зажигания, для мафона самое оно, а вот для мощных усилителей он приносит только вред, так как на пиках мощности усилитель высасывает с него весь накопившийся ток, а зарядится этому кондеру нужно время причем не малое порядка нескольких секунд, и получается что он всегда пытается зарядится создавая просад, примерно как то так»



Добавить комментарий

avtousilok.kz

Похожие записи

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
