Схема работы вариатора: Как работает вариатор: принцип, устройство и недостатки

Содержание

Устройство вариатора и принцип работы

С каждым годом в автомобильной отрасли происходят существенные изменения: разрабатываются все новые устройства и аппараты для облегчения вождения и улучшения качества поездки. Постепенно все общепринятые приборы заменяются наиболее удачными изобретениями. Не стала исключением и всеми известная коробка передач.

Если вы страстный автолюбитель, то наверняка не раз сталкивались с названием – бесступенчатый вариатор. Эта новинка наших дней была придумана много лет назад. Еще одаренным Леонардо да Винчи в 1490 году. Но воплотить ее в жизнь смогли только в 1950 годах. Первым легковым автомобилем с такой трансмиссией стала 600-я модель от фирмы «DAF». В ней установили вариатор под названием «Variomatic», затем эстафету перехватила компания «Volvo». Сейчас многие автомобильные компании стали поставлять на рынок свои автомобили именно с такой трансмиссией.

Отличие вариатора от других коробок передач

Механическая коробка (МКПП) имеет пять скоростей, автоматическая (АКПП) – восемь, а вариатор обладает неограниченным количеством передач.

Но это не главная разница. Для уяснения ситуации, немного опишем принцип действия двигателя, чтобы понять, в чем удобство использования вариатора.

Устройство механической коробки передач

Итак, в привычных ступенчатых коробках передач есть существенный недостаток – они имеют фиксированные передаточные числа, которых на дороге порой недостаточно. Даже при езде по абсолютно ровной поверхности двигатель должен, разгоняясь преодолевать внешнюю нагрузку – силу инерции, а затем, достигая идеального соотношения количества оборотов и передаточного числа, он набирает скорость. А после этого передача становится низкой. Для ее повышения необходимо использовать большее количество ступеней, а в коробках передач их заложено определенное количество. Да еще при переходе на каждую из них происходит рывок. Поэтому возникло решение убрать ступени трансмиссии. В результате получили вариатор. Он представляет собой идеальный вариант, в котором смена скоростей происходит плавно без скачков.

Этот аппарат постепенно изменяет крутящий момент на ведомом и ведущем диске. Он начинает свое движение плавно, в отличие от других коробок передач. Авто, оснащенное им, ведет себя так, как будто на нем стоит мощный электродвигатель. Скорость машины увеличивается плавно, без постороннего шума. Из-за того, что вариатору не требуется переключения передач, авто с ним набирает скорость быстрее, чем с другими КПП.

Клиноцепной вариатор

К тому же автомобиль с вариатором намного проще в управлении. С ним под силу справиться даже начинающему автолюбителю, так как такой вид трансмиссии не реагирует на манеру вождения водителя и не способен заглохнуть. Даже при стремительном разгоне двигатель работает очень тихо, по сравнению с другими коробками. Если полностью притопить педаль газа, то произойдет молниеносное ускорение автомобиля без характерного «рычания».

Как ездить на вариаторе

Некоторым не нравиться, что мотор никак себя не проявляет при смене скорости, но это непривычно тем, кто привык ездить на автоматике или спортивных машинах, где «рёв» добавляет адреналина водителю.

Эта трансмиссия обладает большими возможностями, это подтверждает и тот факт, что до 1994 года на гонках болидов Формулы-1 ее нельзя было использовать.

Ведущие автомобильные производители наладили выпуск моделей вариаторов, создаваемых на своем предприятии, а чтобы выделить их из основной массы каждая фирма дала определенное название изобретению. Бесступенчатая КПП «Lineartronic» была разработана Subaru,

«Multimatic» производит Honda, Autotronic — Mercedes-Benz, Multitronic — Audi, а «Multidrive» — Toyota. Некоторые фирмы выпустили по два варианта вариатора:

  • «X-Tronic» и «Hyper» от Nissan;
  • «Ecotronic» и «Durashift CVT» — творения от Ford

Чтобы автолюбителям сразу было понятно, что на машине стоит вариатор ему присвоили обозначение CVT. В ней зашифровано три слова – постоянно изменяющаяся трансмиссия (Continuously Variable Transmission).

Принцип работы вариатора и его устройство

Бесступенчатая коробка плавно изменяет крутящий момент в заданных промежутках регулирования. Это достигается за счет ее особой конструкции, которая состоит из следующих компонентов:

  • вариатора;
  • механизма сцепления;
  • аппарата для передачи реверса;
  • процессора с исполнительным устройством.

В качестве автоматического сцепления выступают разные виды устройств. Без них крутящий момент сразу же передавался бы на колёса, а так указанный узел будет отвечать за плавную передачу движения. Сцепление может быть:

  • центробежным – технология «Transmatic»;
  • мокрым многодисковым – представители «Multimatic» и «Multitronic»;
  • электромагнитным — вариатор «Hyper»;
  • гидротрансформаторным.

Последний вид применяется на большинстве авто. Он обеспечивает плавную работу двигателя без рывков и продлевает жизнь вариатору. На высоких оборотах входит в режим полного зацепления, при котором исключается проскальзывание.

Но часть его мощности может уходить в нагрев. А бывают случаи, что он перегревается, об этом становиться известно по зажигающейся красной лампочке на приборной доске.

Устройство вариатора

Работа вариатора осуществляется с помощью электронного блока. Он отвечает за следующие функции:

  • управление сцеплением;
  • изменение передаточного отношения между валами вариатора;
  • контролирование работы планетарного редуктора;
  • обеспечение действия реверсивного аппарата.

К электронному блоку передается информация от множества датчиков. Поэтому его работа взаимосвязана с показателями оборотов двигателя, давления в шинах, ABS и т. д. Сбор информации фильтруется в аппарате, и он автоматически настраивается на нужное передаточное число.

Но вариаторы не могут самостоятельно производить задний ход авто, поэтому для этих целей предусмотрен планетарный редуктор. Принцип действия, которого схож с работой в автоматической коробке.

Водитель при управлении транспортом с CVT проделывает практически те же действия, что и при использовании АКПП.

Но они немного упрощаются, он выбирает только режим, а остальное выполняет за него удобное устройство вариатора. Также оно позволяет повторить некоторые манипуляции, возможные в привычных КПП. Например, можно зафиксировать определенное передаточное соотношение. Некоторые водители не чувствуют разгона машины, и потому относят постоянную частоту оборотов коленвала к недостаткам аппарата, но к этому надо привыкнуть и со временем удобство бесступенчатой коробки станет очевидным.

Виды вариаторов

Существуют несколько разновидностей. Они отличаются между собой по своей конструкции.

Клиноременной механизм

Это самый распространенный агрегат. В основном он состоит из одной передачи, реже из двух. Такой вариатор имеет два шкива, которые между собой соединяются клиновидным ремнем. Один шкив ведущий, а второй ведомый. Вначале между ними закладывалась армированная резина, но затем ее заменили стальные пластины. Они способны передавать больший крутящий момент, обладают меньшим радиусом изгиба и долговечны.


Конструкция шкивов состоит из двух конусовидных половин, которые имеют уклон к оси вала. Эти конструкции при движении то отдаляются, то приближаются друг к другу. Ремень не что иное, как металлическая лента, имеющая покрытие. А также встречаются варианты, когда она состоит из тросов, они являются наиболее прочными.

Принцип работы

Принцип действия

При раздвижении шкивов лента уходит внутрь, когда они сближаются — ремень приобретает форму клина. В последнем случае радиус шкива увеличивается, а вместе с ним становиться больше и передаточное число, а в предыдущем варианте все наоборот. В промежутках между этими состояниями ремень становится прямым. Для смещения шкивов используются пружины, а также центробежная сила, создаваемая гидравлическим приводом. Он управляется электроникой, которая способна создать оптимальные условия для бесперебойной работы мотора. Водитель выбирает режим, а она настраивает работу CVT. За счет этого происходит увеличение его ресурса, снижение износа и уменьшение использования топлива.

Клиноцепной вариатор


Вместо ремня в такой конструкции используется цепь. Отсюда и название вида. Звено такого устройства представляет собой несколько пластинок, которые между собой объединяются цилиндрическими осями. Они обеспечивают наименьший радиус изгиба. Цепь изготовлена из высокопрочной стали, так как при работе постоянно находится в контакте с конусовидными дисками и претерпевает сильные нагрузки. Такая работа сопровождается высокими температурами, и чтобы их снизить в вариаторе предусмотрели охлаждение жидкости в принудительном порядке.

За счет использования цепи удалось уменьшить радиус изгиба, он может быть 25 мм, поэтому такой вид вариатора имеет больший диапазон передаточных чисел. Клиноцепной вид отличается от своих аналогов наибольшим КПД, но из-за этого имеет и самую высокую стоимость. Такой вариатор был впервые применен на моделях Audi.

Тороидный вид вариатора

Он не содержит ни цепи, ни ремня. Движение дисков, которые применяются вместо шкивов, происходит при помощи роликов, создающих крутящий момент между ними. Передаточное число меняется при смене положений роликов и изменением их радиусов, которые обкатывают диски. Их поворот осуществляется за счет определенных устройств. Они способны регулировать силу прижатия роликов к дискам. В каждом таком вариаторе автомобильные фирмы применяют свои устройства. Например, компания Ниссан в своем аппарате «X — Tronic» заложила гидравлический механизм, управляемый электроникой. Он перемещает ролики вверх и вниз на самые малые расстояния, а затем из-за сдвига они проворачиваются самостоятельно.

Принцип работы

Такой вид вариатора применяется реже всех, но за ним будущее.

Достоинства и недостатки вариатора

Любое изобретение имеет какие-то недоработки, не стал исключением и CVT. Его слабые стороны пытаются устранить, а пока они существуют, стоит о них знать:

  1. Такие коробки передач не устанавливают на мощные авто, хотя уже есть несколько экземпляров именно с ними.
  2. Ремонт CVT требует больших материальных затрат, и к тому же его осуществляют не на всех СТО. Очень сложно найти специалиста, который бы хорошо разбирался в устройстве данного типа.
  3. Работа вариатора зависит от показаний множества датчиков, и если вдруг выйдет из строя хотя бы один из них, то это может привести к неправильной работе всей системы трансмиссии.
  4. Такой аппарат требует заполнения внутренней его части специальной жидкостью, которая отличается высокой стоимостью в сравнении с аналогами, предназначенными для АКПП. А также ее уровень необходимо постоянно контролировать.
  5. Трансмиссия испытывает большие нагрузки.
  6. С данной коробкой передач существуют определенные ограничения по буксировке автомобилей, а также при использовании прицепов.
Неисправности вариатора

Но машина с вариатором имеет множество существенных преимуществ:

  1. Удобство поездки на автомобиле с бесступенчатой КПП.
  2. Плавность движения машины – стремительный разгон и торможение не вызывает рывков, как при использовании других коробок передач.
  3. Стабильность показателей при достаточно продолжительном движении.
  4. За счет оптимальной нагрузки на двигатель и продуманности работы автомата происходит существенная экономия топлива.
  5. Уровень вредных веществ, создаваемых отработанными газами ниже, чем в автомобилях с АКПП И МКПП.
  6. Безопасность езды на обледенелых дорогах, так как вариатор исключает пробуксовку колес.
  7. Электронное управление работой двигателя увеличивает срок его износа, предотвращает от частых ремонтов.
  8. Авто с вариатором ездит намного тише, чем с обычными коробками.

Новинки вариаторов

С каждым годом все больше автопредприятий ставят на свои модели CVT. При этом постоянно улучшая их характеристики и внедряя в агрегаты новые технологии. Одним из последних изобретений является общее детище компании Nissan и JATCO — облегченный и уменьшенный вариатор. Он выполнен в виде аппарата клиноременного типа совмещенного с новой коробкой передач. Данный вид отличается своими серьезными характеристиками:

  • имеет наибольшее передаточное число. Его диапазон увеличен на двадцать процентов от обычного вариатора, поэтому он способен быстрее набирать скорость и тормозить. Это число 7.3:1. Оно выше, чем на автоматической коробке передач с семью ступенями;
  • масса нового изобретения уменьшена на 13%;
  • оснащен ASC. Эта система подбирает наилучшее передаточное число во время движения, при разгоне и торможении.

Вариатор фирмы JATCO

Сейчас представители компании «Porsche» подтверждают, что ведут разработки по совершенствованию вариатора. Они улучшают характеристики комфортности поездки, разгона и торможения. Увеличивают КПД и уменьшают расход топлива. Хотят сделать такой вариант бесступенчатой трансмиссии, при котором вариатор станет схож с 8-ми ступенчатой АКПП.

Стремление усовершенствовать вариатор и проводимые новые разработки его видов еще раз доказывают, что за ним будущее. Возможно, скоро он полностью заменит привычные механизированные, роботизированные и автоматизированные коробки передач. В особенности делается упор на его гибридные виды, при которых мотор будет работать в оптимальном режиме, а получаемая энергия будет сохраняться в накопителе, а затем расходоваться на движение авто.

устройство, принцип работы вариатора, плюсы и минусы вариаторной коробки передач.

Вариатор (CVT) — бесступенчатая коробка передач, которая в определенном диапазоне позволяет добиться максимально плавного изменения передаточного числа. Главным отличием вариаторной коробки передач от аналогов является достаточно эффективное использование мощности ДВС.

Коробка CVT (от англ. Continuously Variable Transmission, «все время изменяющаяся трансмиссия») позволяет наилучшим образом изменять крутящий момент от ДВС, передаваемый на колеса, с учетом нагрузок на двигатель, скорости движения ТС и т.д. В результате вариатор позволяет добиться высокой топливной экономичности.

Содержание статьи

Отличительные особенности, устройство и принцип работы вариатора

Начнем с того, что существует несколько типов вариаторных КПП, однако на автомобилях используется клиноременный и тороидный вариатор, при этом клиноременной вариатор встречается намного чаще.

Устройство современной коробки-вариатора включает в себя такие элементы:

  • Специальный механизм, который отвечает за передачу крутящего момента от двигателя на вариатор, а также разъединяет коробку и ДВС при постановке на нейтральную передачу;
  • Сама коробка-вариатор (другое название «вариаторная передача»), а также отдельный механизм, который позволяет автомобилю двигаться назад;
  • Электронная система управления коробкой с входными и выходными датчиками;

Чтобы передать момент от двигателя, могут быть использованы: гидротрансформатор, центробежное автоматическое сцепление, электромагнитное сцепление, которое управляется электроникой, а также многодисковое сцепление. Чаще всего для этих целей используется гидротрансформатор (ГДТ), что позволяет добиться плавности и тем самым увеличить ресурс вариаторной коробки передач.

Что касается самой КПП, клиноременной вариатор включает в себя одну или две ременные передачи. Такая передача фактически является двумя шкивами, которые соединяются при помощи клиновидного ремня. Шкив образует пара конических дисков, причем диски могут сдвигаться и раздвигаться. Так удается менять диаметр самого шкива.

Чтобы сдвинуть конусы, задействовано гидравлическое давление, усилие пружины и центробежная сила. Конические диски расположены под углом наклона 20°. Это позволяет ремню перемещаться по поверхности шкива, при этом сопротивление минимально.

На начальном этапе такие вариаторы оснащались ремнем из резины, однако ресурс самого ремня оказывался небольшим. Сегодня вместо резины устанавливается металлический ремень вариатора. Такой ремень прочный и гибкий, при работе КПП создается меньше шума,  а также  решение служит заметно дольше, чем резиновый аналог.

Вращение передается посредством силы трения между шкивами вариатора и боковой поверхностью ремня. Также в некоторых вариаторах может использоваться стальная цепь. В этом случае речь идет о клиноцепном вариаторе.

Данный тип отличается от клиноременного вариатора тем, что крутящий момент передается торцевой поверхностью цепи во время ее точечного контакта с коническими дисками. При этом сами конические диски выполнены из прочной стали, а клиноцепной вариатор имеет наилучший КПД.

Еще отметим, что вариатор не способен обеспечить возможность движения назад. Для того, что автомобиль с такой КПП имел задний ход, в коробку интегрируют различные механизмы. Чаще всего это планетарный редуктор, который активно используется в АКПП.

Что касается управления вариатором,  система электронная, производит синхронное изменение диаметра шкивов с учетом режимов работы двигателя автомобиля. Также осуществляется управление сцеплением и планетарным редуктором.

Водитель управляет КПП при помощи селектора, а сами режимы напоминают режимы работы гидромеханической  АКПП. Более того, в вариаторной коробке можно выбирать фиксированные передаточные отношения, что позволяет реализовать функцию ручного переключения передач, подобно Tiptronic на АКПП.

Еще добавим, что тороидный вариатор отличается от описанных выше ременных и цепных аналогов тем, что имеет два соосных вала. Такие валы имеют сферическую или тороидную поверхность. Между валами зажимаются ролики.

Чтобы изменить передаточное число в таком вариаторе, необходимо менять положение роликов. При этом крутящий момент передается посредством сил трения между рабочими поверхностями.

Как работает вариатор в автомобиле

Если говорить о принципе работы вариаторной коробки, диаметр шкива вариатора постоянно изменяется. Изменение реализует сервопривод. Когда автомобиль только трогается с места, ведущий шкив вариатора имеет самый малый диаметр, то есть конические диски полностью разведены.

Ведомый диск в этот момент имеет самый большой диаметр, когда конические диски максимально сжаты. Когда обороты двигателя начинают расти, диаметр ведущего шкива становится больше, а ведомого уменьшается, что позволяет уменьшить передаточное число.

Как видно, вариатор путем уменьшения и увеличения диаметров шкивов позволяет двигателю работать в оптимальном режиме, чтобы получить максимум мощности и добиться лучшей динамики.

Плюсы и минусы вариатора

Прежде всего, такая трансмиссия является бесступенчатой. Это значит, что во время езды отсутствует необходимость переключаться на так называемы «ступени», при этом происходит постоянное преобразование крутящего момента, нет задержек между переключениями со ступени (передачи) на ступень.

В результате достигается максимальный комфорт  при езде на машине с вариатором. Однако данное решение не лишено недостатков. Прежде всего, установка такой трансмиссии предполагает определенные ограничения по мощности и крутящему моменту, то есть вариатор не ставят на автомобили с мощным двигателем. Еще одним минусом является сложность устройства самой вариаторной коробки передач, низкая ремонтопригодность и дороговизна самого ремонта вариатора.

Читайте также

Как работает вариатор?

На сегодняшний день вариатор заслужил множество симпатий пользователей, хотя и без разочарований тоже не обходится. Несмотря на то, что вариатор появился достаточно давно, многие до сих пор не обладают достаточной информацией на эту тему. Эта статья призвана восполнить этот пробел и рассказать, что такое вариатор, каков принцип его работы и чем он отличается от привычной нам механической и автоматической коробки передач.

Что собой представляет вариатор

Вариатором называют бесступенчатую трансмиссию с внешним управлением, которая дает возможность автоматически плавно изменять передаточное число, выбирая оптимальное согласно внешней нагрузке и оборотам двигателя, этим позволяя наиболее эффективно использовать мощность. Вариатор изобрели еще в 19 веке. Историки утверждают, что механизм, очень похожий на вариатор, был придуман Леонардо да Винчи еще в 15 веке.

А вот первая машина с вариатором появилась только в середине двадцатого века. Одной из первых компаний, которая стала применять вариаторы, считается DAF – они устанавливали их в грузовых и легковых автомобилях. После них на применение вариаторов перешла компания Volvo. В общем, вариатор можно назвать той же АКПП. По внешнему виду невооруженным взглядом их практически не отличишь. В автомобиле с вариатором также имеются две педали и коробка передач. Однако принцип работы вариатора отличается от принципа работы АКПП.

К примеру, автомобиль с вариатором не имеет фиксированной передачи 1-й либо 2-й скорости, а переключение их происходит весьма плавно и незаметно. На автомобилях, где присутствует вариатор, практически не чувствуются толчки при трогании с места. Помимо этого, из-за вариатора происходит непрерывное и незаметное изменение передаточного числа при разгоне либо торможении машины.

Виды вариаторов

Самыми распространенными вариаторами считаются клиноременный со шкивами переменного диаметра, тороидальный и цепной. О каждом из них более подробно прочтете ниже.

Клиноремённый вариатор

Итак, первый вариатор, который мы рассмотрим, – это клиноременный. Он является самым распространенным вариатором из всех существующих. В клиноременном вариаторе имеются два шкива и клиновидный либо ведомый ремень – через него происходит передача крутящего момента от двигателя, который связан с ведущим шкивом, к колесам, которые связаны с ведомым шкивом. Как ведущий шкив, так и ведомый состоят из двух половин, которые могут расходиться и сходиться между собой.

Чем ближе сошлись половины шкива, тем будет больше радиус окружности, которую огибает передаточный ремень, и наоборот, радиус поверхности прилегания ремня становится меньше за счет расхождения половин шкива. Итак, заставив один из шкивов сходиться и увеличивать радиус, по которому бежит ремень, а второй синхронно с первым – расходиться, можно плавно изменять передаточный коэффициент. Как работает клиноременной вариатор, показано на рисунке.

Что собой представляет клиновидный ремень?

Использование новейших материалов делает вариаторы наиболее надежными. Одним из основных достижений является разработка и создание клиновидного ремня для подключения шкивов, в качестве замены резиновых ремней и цепей. Клиновидный ремень состоит обычно из 9-15 тонких стальных полос, которые вместе составляют очень прочный состав. Преимуществом этого ремня является его прочность и нескользкость, что дает возможность вариатору работать с большим значением крутящего момента мотора. Еще такие ремни работают тише, чем резиновые.

Тороидный вариатор

Система тороидного вариатора отличается от клиноременного, однако все элементы аналогичны системе клиноременного вариатора и приводят к тем же итогам – бесступенчатой работе коробки передач. Работа тороидного вариатора заключается в следующем:

• Один диск подключается к мотору. Это равнозначно ведущему шкиву.

• Второй диск присоединяется к приводному валу. Это равнозначно ведомому шкиву.

• Колеса, находящиеся между дисками, работают как ремень, изменяя передаточное число, передаваемое с одного на другой диск.

Гидростатический вариатор

Два вида ранее перечисленных вариаторов работают за счет радиуса контактирующих точек между двумя вращающимися объектами. Однако гидростатический вариатор характеризуется другим принципом работы, заключающимся в применении насосов переменного объема. Вращение тут происходит при помощи гидростатического насоса.

Ремонт вариаторов

Вариаторы, независимо от их вида, не очень распространены из-за сложности их ремонта. Система управления вариатора – это электронно-гидравлическая система. Основные особенности системы вариаторов находятся в их «сердце» – зубчатых шкивах в форме конусов и ремня. Чаще всего именно с этой частью вариатора происходят неисправности. Эту деталь сложно настроить и продиагностировать, а разрыв ремня приводит к разрушению конусных шкивов и, как следствие, – поломке всего вариатора. Однако, невзирая на это, в последнее время разрабатывается множество технологий ремонта вариаторов, которые успешно внедряются.

Существуют запасные ремни и шкивы, также возможно успешно диагностировать и тестировать электронную систему вариатора. Кстати в последнее время вариаторы отказывают в работе реже, чем обычные АКПП. Если придерживаться правильных условий эксплуатации и вовремя обслуживать вариатор, то бояться нечего. Наиболее известной неисправностью вариатора считается неправильно подобранное трансмиссионное масло.

Обычное масло, которое подходит для автоматической коробки передач, для вариатора не подойдет. Небольшой задир на поверхности ремня вариатора приводит к его разрыву и абсолютному разрушению всех внутренностей вариатора. Поэтому стоит иметь представление о работе вариатора и относиться к его обслуживанию серьезно.

Хотя бы раз в год владельцу машины с вариатором стоит проходить плановую диагностику. В случае возникновения лишнего шума либо толчков стоит незамедлительно обратиться к специалистам на СТО для проведения срочной диагностики. Там смогут выяснить, откуда взялись шумы и перебои в работе либо другие признаки неисправности. Своевременное обращение поможет избежать дорогого ремонта.

Недостатки и достоинства вариаторов

Сначала рассмотрим вариаторы с положительной стороны:

1) Способствует более быстрому разгону автомобиля.

2) Плавность переключения передач.

3) Уменьшает нагрузки на двигатель и детали привода.

4) Из-за электроники устанавливается щадящий режим, тем самым срок службы элементов увеличивается, а растраты на ремонт и обслуживание уменьшаются.

5) Экономия в эксплуатации – за счет отсутствия стандартного переключения передач.

6) Уменьшает количество вредных выхлопов в атмосферу и уровень шума в салоне машины.

7) Предотвращает пробуксовку колес

Итак, теперь перечислим минусы вариаторов:

1) Небольшой срок эксплуатации.

2) Вариатор не пригоден для сильных нагрузок, из-за этого их не устанавливают на машины, предназначенные для езды в трудных дорожных условиях.

3) Вариатор необходимо постоянно обслуживать, так как ремень CVT очень быстро изнашивается, примерно через 50-60 тыс. км.

4) Из-за первой и третьей причины некоторые сервисные центры отказываются ремонтировать вариатор, и если он поломается, то произвести его полную замену намного проще. Однако водителю автомобиля придется оплатить часть замены.

5) Есть ограничение на буксировку машины.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Устройства коробки вариатор (CVT), принцип работы

Что такое вариатор? Чтобы дать ответ на этот вопрос, давайте вспомним, сколько скоростей имеют механическая и автоматическая коробки передач. Первая – пять, вторая — до девяти – ответят грамотные водители. Так вот, вариатор имеет ступеней переключения скоростей намного больше, по сути – бесконечное количество.

Итак, вариатор – это бесступенчатая трансмиссия, которая даёт водителю возможность изменять передаточное число не рывками, а плавно, в соответствии с оборотами двигателя и внешней нагрузкой, что позволяет использовать мощность мотора максимально эффективно и обеспечить комфорт во время движения.

На современные автомобили устанавливают вариаторы двух типов: клиноременной и тороидный, хотя в технике подобных конструкций существует великое множество.

Вариаторы клиноременного типа известны достаточно давно. Главными деталями этого вариатора являются раздвижные шкивы и трапецеидальный в сечении ремень, который их соединяет. Если в ведущем шкиве сдвинуть его половинки, они вытолкнут ремень наружу подобно попавшему между ними клину (именно потому данный вариатор имеет такое название). При этом радиус шкива, с которым работает ремень, увеличится, что, в свою очередь, приведёт к увеличению передаточного отношения. Если же половинки ведомого шкива раздвинуть, ремень уйдёт внутрь, а радиус его работы уменьшится, что повлечёт за собой уменьшение передаточного отношения. При работе обоих шкивов в промежуточном положении передача будет прямой.

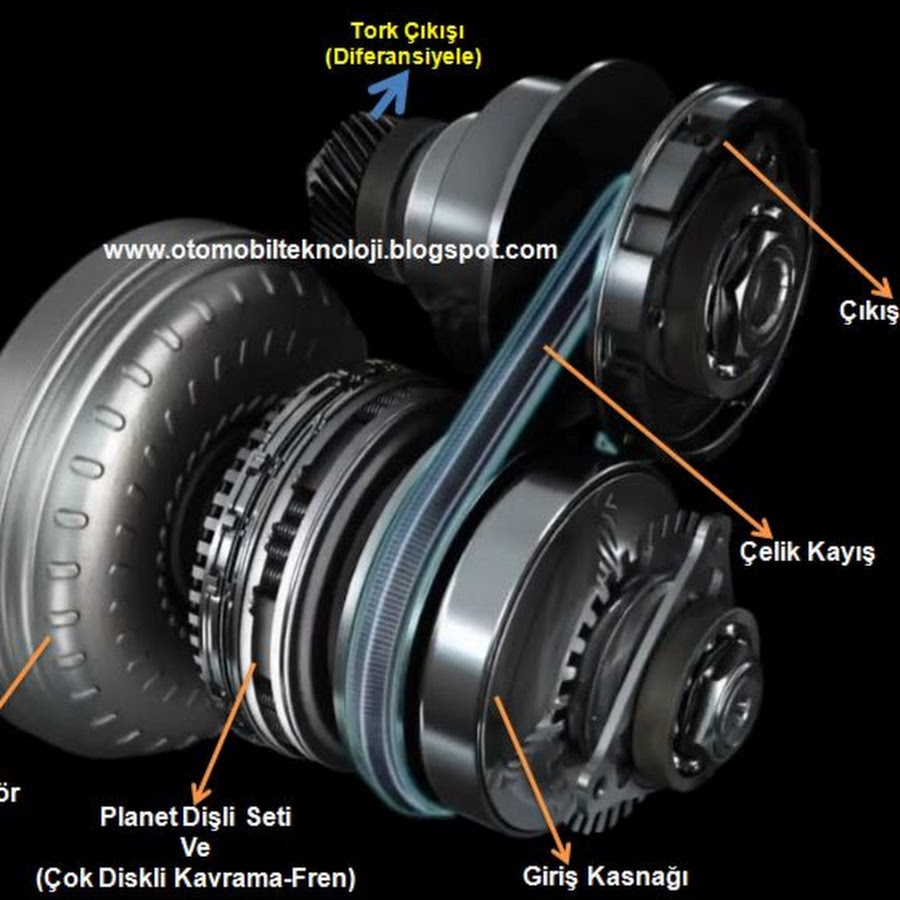

Устройство клиноременного вариатора

Схема клиноременного вариатора
1 — маховик с демпфером крутильных колебаний, 2 — фрикцион заднего хода, 3 — промежуточная передача, 4 — вариатор, 5 — электронный блок управления, 6 — гидравлический блок управления, 7 — фрикцион переднего хода, 8 — планетарный механизм

Составляющими клиноременного вариатора являются одна или две ременные передачи, в которых шкивы образуются из конических дисков, которые за счёт своего сдвигания или раздвигания способны изменять диаметр и, соответственно, передаточное число. Различные автопроизводители выпускают вариаторы, отличающиеся друг от друга конструктивными особенностями. Так, в Audi (трансмиссия Multitronic) ремень заменён цепью, а в Honda передаточный ремень состоит из металлических пластин. Но принцип работы во всех вариациях остаётся неизменным.

Чтобы автомобиль сдвинулся с места, используют обыкновенное сцепление или же компактный гидротрансформатор, который блокируется вскоре после начала движения. Управление дисками, из которых состоят шкивы, происходит при помощи электронной системы из сервоприводов, а также датчиков и блока управления.

Начнём с того, что попроще. Почему ремень имеет клиновидную форму? Трапециевидный в разрезе ремень входит в шкивы только боковыми своими поверхностями, оставаясь при этом в хорошей сцепке с ними.

Каким образом изменяется передаточное число? Ведущий шкив, который вращается при помощи коленвала, устроен таким образом, что под воздействием центробежных сил его щёки плавно сжимаются и выталкивают трапециевидный ремень всё дальше от центра шкива. При этом ведомый шкив, напротив, разжимается, и ремень погружается всё глубже, приближаясь к центру шкива. Чем выше у двигателя обороты, тем сильнее сжимается ведущий и разжимается ведомый шкив, что приводит к изменению передаточного числа от коленвала к ведущему мосту.

Тороидный вариатор

Схема тороидного вариатора
1 — гидротрансформатор, 2 — шестерни заднего хода, 3 — ведущие диски, 4 — ролики, 5 — ведомые диски, 6 — насос

Тороидный вариатор имеет другое устройство. Он состоит из дисков и роликов, которые передают крутящий момент от диска к диску. Чтобы изменить передаточное число, необходимо поменять положение роликов и радиусы, по которым ролики обкатываются вокруг дисков. И поскольку основное усилие сосредотачивается в пятне контакта, поворот роликов требует применения особых устройств, способных преодолеть силу, с которой ролик прижимается к диску.

К примеру, в вариаторе Extroid от Ниссан применяется специальная система, в которой управляемый при помощи электроники гидравлический прецизионный механизм передвигает обоймы с роликами вниз или вверх на микроскопические величины, а ролик, из-за возникшего относительно дисков сдвига, поворачивается далее самостоятельно.

Клиноременной и тороидный вариаторы: особенности и слабые места

Принцип устройств, называемых ныне вариаторами, не является новоизобретённым. Идеи о бесступенчатых трансмиссиях приходили в головы конструкторов ещё тогда, когда на транспорте начали применяться поршневые ДВС. А развитие современных технологий производства материалов и достижения электроники позволили усовершенствовать конструкции вариаторов, которые сегодня получают всё большее распространение на автомобильном транспорте. При этом принцип их работы, несмотря на новые конструкторские находки, остаётся неизменным.

Несмотря на множество исследований и испытаний, современные вариаторы пока не удалось избавить от некоторых проблем, которые весьма существенно влияют на их работу.

Так, «слабым звеном» в работе клиноременного вариатора является ремень, а в тороидном – пятно контакта ролика с диском, в котором сила давления может достигать десяти тонн. С этими проблемами пытаются бороться путем использования специальных высокотехнологичных материалов, что в значительной степени повышает надёжность вариаторов, приближая её к показателям надёжности гидромеханических автоматов. Тем не менее, из-за повышенных нагрузок на пятно контактов или ремень вариаторы пока не устанавливаются на грузовые машины и не работают с двигателями больших мощностей.

Современным рекордом для вариатора клиноременного типа является двигатель мощностью в 220 л.с. и 300 Нм, на которые способен шестицилиндровый двигатель Audi A6, оснащённой трансмиссией Multitronic. Тороидный вариатор-рекордсмен установлен на Nissan Gloria и Cedric, оснащённых 3-литровыми двигателями Extroid с показателями 240 л.с. и 310 Нм.

Несмотря на невозможность применения бесступенчатых передач на грузовиках, их применение на легковых автомобилях, по мнению экспертов, имеет большое будущее, которое обеспечат совершенствующиеся технологии производства материалов.

Сравнение динамических характеристик автомобилей, оснащённых вариаторами, может вызвать недоумение: на одной и той же модели легкового автомобиля разгон без вариатора происходит быстрее, чем с вариатором. Казалось бы, повышенная эффективность использования мощностей двигателя должна привести к противоположному результату! Оказывается, в случае адекватной настройки блока, разгон автомобиля с вариатором происходит, всё же, быстрее, чем без него. А недовольство некоторых автомобилистов объясняется привычкой слышать при разгоне нарастающий шум мотора, тогда, как в случае установки вариатора этот звук остаётся равномерным.  Многие фирмы идут в этом вопросе навстречу пожеланиям  и настраивают блок таким образом, чтобы не лишать водителей привычного радующего слух шума разгоняющегося мотора.

В завершение хотим отметить, что, в сравнении с традиционными коробками-автоматами, вариаторы являются значительно более совершенным типом трансмиссии. Их преимущество проявляется в значительно более высоких показателях динамики разгона, экономии топлива, плавному процессу езды. Весте с тем, конструкция вариаторов проще, чем у автоматических коробок, что сказывается на их стоимости и надёжности. Думается, что оснащённые вариаторами автомобили достаточно скоро вытеснят машины с «автоматами» и заметно потеснят «механику».

преимущества и недостатки трансмиссии CVT

Содержание статьи

Преимущества и недостатки вариатора

Количество возможных режимов при движении автомобиля бесконечно велико. Поэтому оптимальную работу двигателя можно обеспечить, если бесконечным будет и количество ступеней в коробке передач. Вариатор – единственный из существующих на сегодняшний день видов КПП позволяет безступенчато изменять передаточное отношение между двигателем и трансмиссией. А это значит, что для каждого режима работы автомобиля (т.е. скорости и сопротивления движению) удается подобрать наиболее эффективное значение передаточного отношения, а не усредненное, как в любой другой коробке передач.

Следствием постоянной работы двигателя в зоне оптимальных оборотов является высокая экономичность, снижение токсичности выхлопных газов и лучшая динамика разгона автомобилей с вариаторами. А так как передаточное отношение изменяется плавно, а не ступенчато, то такие автомобили отличаются и плавностью хода. Отсутствие рывков при переключениях увеличивает срок службы узлов трансмиссии. Вариаторы имеют небольшой вес, простую конструкцию (по сравнению с АКПП) и достаточно надежны. Так же, как и «автоматы» они избавляют водителя от «ручного» труда.

Так что, имеем идеальную коробку передач? Увы, нет. Главный недостаток вариаторов состоит в том, что они фрикционные (работают за счет трения, а не зубчатого зацепления), и поэтому могут передавать ограниченный крутящий момент, при превышении которого рабочие поверхности начинают проскальзывать и интенсивно изнашиваться. А это означает, что их нельзя использовать в паре с мощными двигателями.

Вариатор не любит долгой работы в режиме максимальных нагрузок. “Спортивный” стиль вождения, резкие рывки и торможения приводят к его быстрому износу. Стихия вариатора – спокойное, плавное движение.

Принцип работы вариатора

Принцип работы клиноременного вариатора на низшей передаче

В настоящее время на автомобилях применяют два типа вариатора: клиноременной и торовый. Клиноременной состоит из двух раздвижных шкивов и натянутого между ними ремня. Один шкив соединен с двигателем, и является ведущим, второй, ведомый, – с ведущими колесами. Шкивы, как уже говорилось, раздвижные, то есть, состоят из двух половинок. Если половинки шкива сближаются, ремень выталкивается наружу, если раздвигаются, ремень проваливается внутрь. Изменение радиусов, по которым вращается ремень, происходит синхронно – когда один шкив увеличивает радиус, другой его уменьшает. В итоге плавно изменяется передаточное отношение: пока радиус ведущего шкива меньше, чем ведомого, имеем пониженную передачу; если радиусы равны – передача прямая; если же ремень на ведущем шкиве вращается по большему радиусу, чем на ведомом — получаем повышенную передачу.

Принцип работы клиноременного вариатора на высшей передаче

Почему же при такой простоте и прочих своих достоинствах вариатор стали применять на автомобилях сравнительно недавно? Проблема заключалась в резиновом ремне, который не позволял передавать большой крутящий момент. Только с изобретением металлического наборного ремня стала возможной установка вариатора на легковых автомобилях (о грузовых даже и речи не идет). Такой ремень представляет собой две металлические ленты с нанизанными на них металлическими пластинками специальной формы. Он передает усилие путём прижима звеньев друг к другу и толкания их ведущим шкивом. Ведущий шкив толкает зажатые между его дисков звенья, те толкают соседние, и так далее к звеньям, зажатым в ведомый шкив. То есть такой ремень является толкающим, а не тянущим, что позволяет передавать значительно большее усилие.

Устройство ремня клиноременного вариатора

Существуют и цепные вариаторы, в которых вместо ремня применяется цепь. Принципиальных различий с ремнем нет, есть некоторые отличия. Первое – цепь передает тянущее усилие, а не толкающее. Второе – мощность передается скошенными торцами осей звеньев цепи.

В торовых вариаторах вместо раздвижных шкивов применяются конусовидные диски, а ремень заменяют ролики. Один диск (ведущий) соединяется с коленвалом двигателя, другой (ведомый) — с трансмиссией. К дискам прижимаются ролики, которые могут вращаться вокруг горизонтальной оси, передавая крутящий момент, и смещаться относительно вертикальной, соприкасаясь с дисками в разных точках. Изменяя положение роликов, меняем передаточное отношение. Если ролик соприкасается с ведущим диском по малому радиусу, то с ведомым он контактирует по большому — получаем понижающую передачу. При вращении по одинаковым радиусам передача будет прямой, а если ролик прижат к ведущему диску по большему радиусу — повышающей.

Принцип работы торового вариатора на низшей передачеПринцип работы торового вариатора на высшей передаче

Торовые вариаторы способны передавать больший крутящий момент, чем клиноременные. При этом им присущи недостатки клиноременных, так как усилие передается также за счет трения. Торовый вариатор дороже, ввиду того, что для изготовления его деталей требуется высокопрочная сталь, а для смазки — специальное фрикционное масло.

Устройство вариатора

Устройство вариатора

Практические конструкции вариаторов включают в себя устройства для обеспечения плавного трогания с места, движения задним ходом, систему управления, гидронасос.

В роли сцепления могут выступать либо пакет фрикционов, либо гидротрансформатор. Пакет фрикционов проще, компактнее, но по плавности включения и долговечности уступает гидротрансформатору. Поэтому такая конструкция применяется на недорогих автомобилях. Гидротрансформатор имеет большие габариты и массу, зато обеспечивает более плавное трогание, сглаживание рывков, что увеличивает ресурс работы вариатора. Кроме того, вариатор с гидротрансформатором быстрее переходит с низших передач на высшие при резком разгоне.

Для обеспечения движения задним ходом применяется простая планетарная передача.

Система управления состоит из блока управления, датчиков, гидросистемы управления шкивами.
Получая данные об оборотах двигателя, скорости автомобиля и положении педали акселератора, блок управления определяет оптимальное для данного режима движения передаточное число. По показаниям датчиков скорости вращения первичного и вторичного валов определяется реальное передаточное отношение. При их несовпадении блок управления выдает команду гидросистеме на изменение диаметра шкивов.

Рабочее давление в гидросистеме и смазку деталей вариатора обеспечивает насос, приводимый от первичного вала. Причем давление в системе зависит не от оборотов двигателя, а поддерживается пропорциональным развиваемому крутящему моменту. Чем больше момент, тем сильнее сжимаются диски, предотвращая проскальзывание ремня. От давления, создаваемого насосом, зависит быстродействие вариатора – чем оно выше, тем быстрее изменяется передаточное отношение. Масло в системе применяется специальное, с маркировкой CVT. В качестве напоминания такая же надпись ставится на маляном щупе вариатора.

Электронная система управления позволяет наделить вариатор большим перечнем дополнительных функций: адаптация к стилю вождения, экономичный или спортивный режим, «ручное» переключение передач.

Последняя опция введена больше в связи с субъективным восприятием некоторыми водителями особенностей работы вариатора, чем с технической необходимостью. При резком нажатии на педаль акселератора двигатель вначале выводится на обороты, соответствующие максимальной мощности, и далее разгон происходит за счет изменения передаточного отношения вариатора. При этом мотор все время работает «на одной ноте». Водителей «с музыкальным слухом» это раздражает. Поэтому и вводится «ручной» режим с 6-8 фиксированными передачами, и тогда звук двигателя с вариатором приобретает ласкающую слух переменную тональность.

Еще один нюанс конструкции вариаторных трансмиссий связан с диапазоном передаточных чисел. Прямой передаче соответствует положение, когда диаметры дисков одинаковы. Поэтому низшее и высшее передаточные числа симметричны относительно единицы. А значит, высших передач получается слишком много, а низших, наоборот, недостаточно. Чтобы компенсировать этот недостаток, увеличивают передаточное число главной передачи.

устройство, принцип работы, советы по эксплуатации

Характеристика

Итак, вариатор представляет собой бесступенчатую коробку передач автомобиля. Главной особенностью ее является отсутствие конкретных ступеней – передаточное число меняется постепенно, по мере набора скорости автомобилем. Данная особенность позволяет исключить толчки и рывки при переключении, которые возможны при езде на механике, а также обеспечивает высокую динамику разгона. Ведь при нажатии на газ машина держит постоянно стабильные обороты, при которых достигается пиковый крутящий момент.

Но из-за ограничений по мощности эти коробки ставятся в основном на легковые автомобили и лишь на некоторые кроссоверы (часто это представители китайских марок). Что касается типов, всего может быть два вариатора:

  • Тороидный.
  • Клиноременной.

Как работает задний ход

  1. Примечательно то, что скорость заднего и переднего хода на этом типе трансмиссии одинакова. Но в первом случае она ограничивается электроникой во избежание аварийных ситуаций.
  2. Он обеспечивается посредством планетарного механизма с двойным рядом сателлитов:
  3. Смена подвижного ряда сателлитов и фиксация второго ряда, обеспечивает смены направления хода. При этом направление вращения водила не изменяется, но меняется направление вращения корончатой шестерни. Как работает вариаторная коробка передач по видео смотрите ниже.

Применение вариаторов

Благодаря компактным размерам этот тип коробки передач может использоваться на автомобиле, скутере, снегоходе, мопеде и др. Устройства с электромагнитным приводом могут использоваться для небольших моделей техники и детских игрушек, где они успешно применяются. При слабом крутящем моменте клиновой ремень изготавливают из плотной армированной резины. При проектировании новых поколений автомобильных вариаторов инженеры решают задачи износостойкости, рабочего ресурса, понижения уровня шума и увеличения КПД.

В принципиальной схеме, устройства вариаторов для различных разновидностей транспорта не различаются. Частные решения для каждого из них должна рассматриваться в рамках инструкции по эксплуатации от производителей.

Устройство

Если говорить в целом, то в конструкцию данной КПП входят:

  • Вариаторная передача.
  • Механизм, служащий для отсоединения КПП от двигателя и передачи крутящего момента.
  • Система управления.
  • Механизм, обеспечивающий движение задним ходом.

Чтобы крутящий момент передавался от двигателя на коробку, в узле могут применяться:

  • Автоматическое центробежное сцепление.
  • Электромагнитное с электронным управлением.
  • Гидротрансформатор.
  • Многодисковое мокрое сцепление.

Сейчас наибольшую популярность получил гидротрансформатор. Он плавно передает крутящий момент, что положительно отображается на ресурсе коробки.

В конструкцию вариатора входит одна либо две ременные передачи. Они являют собой два шкива, которые соединены между собой клиновидным ремнем. Образуются конические диски, способные сдвигаться и раздвигаться. Благодаря этому меняется диаметр шкива. Чтобы сблизить конусы, используется усилие пружин либо гидравлическое давление. Сами диски имеют определенный угол наклона (обычно в 20 градусов). Это способствует наименьшему сопротивлению при перемещении ремня по шкиву.

Отметим, что материал ремня может быть разным. На первых моделях использовалась резина. Ввиду высокой гибкости и эластичности она не имела большого ресурса. Поэтому большинство вариаторов идет с металлическим ремнем. Он состоит из десяти стальных полос. А крутящий момент передается за счет сил трения между шкивом и боковой поверхностью ремня.

Основы работы коробки автомат для понимания работы вариатора

Принцип работы вариатора кардинально отличается от ступенчатых коробок передач.

Для большего понимания сначала следует рассмотреть, как функционирует классическая автоматическая коробка передач (не путать с преселективной роботизированной КПП, которую тоже часто обозначают как АКПП).

В основе работы любой ступенчатой коробки лежит взаимодействие между собой шестерен разных размеров.

По сути, коробка передач – это обычный многоступенчатый редуктор, которым можно управлять. Такой, к примеру, является обычная механическая коробка.

АКПП же значительно сложнее по конструкции. Если МКПП — это редуктор, то в АКПП он – лишь составной элемент, хоть один из основных.

В целом автоматическую коробку можно разделить на несколько составляющих:

  • Механическая;
  • Гидравлическая;
  • Электронная.

Механическая составляющая – это и есть редуктор. В его основе лежит обычная планетарная передача.

В современных КПП, обладающих 4-мя и выше ступенями, таких передач несколько и образуют они так называемый планетарный ряд.

Несмотря на сложность конструкции, принцип работы такой КПП очень прост. Любая планетарная передача состоит из трех компонентов – солнечной шестерни, сателлитов, объединенных водилом, и зубчатого кольца.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: В чем разница между коаксиальной и компонентной акустикой, какую выбрать?

Особенность такой передачи заключена в том, что ведущим, ведомым или зафиксированным (обездвиженным) элементом может выступать любой из составных компонентов, благодаря чему и удается менять передаточное соотношение. Этим и воспользовались конструкторы при создании АКПП.

Так, если сделать ведущей солнечную шестерню, а водило с сателлитами будут ведомыми, при этом кольцо — зафиксировано, то на выходе получим максимальное передаточное соотношение.

Если же зафиксировать солнечную шестерню, подавать вращение на водило, а снимать его с планетарного кольца, то соотношение будет равным, то есть на выходе получаем прямую передачу.

Для получения вращения в обратную сторону (задний ход) достаточно зафиксировать водило, а вращение подавать на солнечную шестерню.

Для обеспечения блокировки шестерен планетарных передач, в конструкции АКПП применяются фрикционные муфты сцепления и ленточные тормоза.

В действие эти узлы приводятся гидравлической составляющей, работа которой контролируется и регулируется электронным блоком.

В итоге все выглядит так: электронный блок управления при помощи датчиков следит за несколькими параметрами – скоростью движения, оборотами коленчатого вала и т. д.

При надобности, он подает сигнал на открытие клапанов или срабатывание поршней гидравлической системы.

Те в свою очередь воздействуют на муфты или тормоза, блокируя вращение требуемого компонента планетарной передачи.

Полезно почитать: Как правильно ездить на коробке автомат.

Как правильно пользоваться вариатором? Азы

В первую очередь нужно понять, что автомобиль с вариатором не имеет педали сцепления. Водители, которые пересаживаются на такие машины с механики, имеют привычку задействовать левую педаль. Используя вариатор, достаточно работать только правой ногой. Левая всегда отдыхает у водителя. Этот, казалось бы, незначительный нюанс нужно запомнить. Что касается режимов работы, здесь все аналогично автоматической коробке:

  • Р. Это паркинг. Он используется в ситуациях, когда машина приезжает к месту длительной стоянки. В данном случае задействует специальный блокирующий элемент, который предотвращает дальнейшее движение автомобиля.
  • D – драйв. Это режим, при котором машина двигается вперед как обычно, с последовательным переключением передач.
  • N – нейтраль. Применяется в случаях, когда машина стоит долгое время на наклонной поверхности. Для этого нужно включить ручной тормоз и перевести рычаг в соответствующее положение. В таком случае мы избавляемся от необходимости постоянно держать педаль тормоза нажатой. Режим актуален в случае, когда время остановки составляет более полуминуты.
  • R — задняя передача.

Новые коробки передач с улучшенными характеристиками от Toyota

Для нового Avensis предлагается целый ряд современных коробок передач, основными характеристиками которых являются быстродействие, плавность переключения и высокая топливная экономичность.
Multidrive S — это совершенно новый бесступенчатый вариатор. Он предлагается в сочетании с двигателями Valvematic объемом 1,8 и 2,0 литра. Также все двигатели комплектуются новой 6-ступенчатой механической коробкой передач. Новый вариатор Multidrive S для двигателей Valvematic объемом 1,8 и 2,0 литра

— Мощный разгон, невероятно плавное переключение — Комфорт как при использовании автоматической коробки передач, выбросы CO2 и топливная экономичность, характерные для механической коробки передач — 7-скоростной спортивный секвентальный ручной режим переключения

Вариатор Multidrive S — последняя разработка Тойота в сфере бесступенчатых трансмиссий. Он обеспечивает невероятно плавное переключение, автоматически оптимизирует крутящий момент и расход топлива, всегда используя оптимальную частоту вращения коленчатого вала двигателя. В то время как в современных автоматических и механических коробках передач используется несколько наборов шестерен и сцепление для обеспечения различных передаточных чисел, Multidrive S обеспечивает бесконечное количество передаточных чисел благодаря двум коническим шкивам и сверхпрочному клиновому стальному ремню. Благодаря такому устройству Multidrive S меняет передаточные числа плавно и равномерно, что позволяет почти избежать толчков при переключении передач, свойственных традиционным трансмиссиям.

Multidrive S обеспечивает выдающуюся производительность. — Низкий выброс CO2 и высокая топливная экономичность достигаются благодаря тому, что бесступенчатая коробка передач позволяет двигателю работать в оптимальном диапазоне частот вращения коленчатого вала, получая максимальную отдачу от крутящего момента. — Отличные ходовые характеристики. Благодаря инновационной конструкции с использованием шкивов и клинового ремня, Multidrive S может поддерживать идеальное передаточное число, при котором двигатель работает в оптимальном мощностном диапазоне. — Невероятно плавное переключение с автоматической оптимизацией крутящего момента и расхода топлива при неизменно оптимальной скорости вращения коленвала двигателя.

Multidrive S непрерывно и незаметно изменяет передаточное число для снижения расхода топлива в обычных режимах движения. При небольшом повышении нагрузки на двигатель коробка передач начинает вести себя как 7-ступенчатая автоматическая коробка передач. Это помогает избежать высокочастного шума при быстром разгоне, характерного для бесступенчатой трансмиссии. При нажатии педали акселератора до упора коробка передач возвращается в прежний режим работы для использования оптимального диапазона оборотов двигателя.

Программа управления Multidrive S настроена для выбора оптимальных передаточных чисел в холмистой местности. При движении вверх по склону передаточное число будет выбираться таким образом, чтобы снизить количество переключений, а при движении вниз передаточные числа будут выбираться для наиболее эффективного торможения. Для более динамичного вождения водителю необходимо всего лишь нажать кнопку включения спортивного режима возле рычага переключения передач. В этом режиме используются передаточные отношения, обеспечивающие большие отдачу и мощность, лучше соответствующие динамичному стилю вождения. Для еще более ярких впечатлений от вождения Multidrive S можно переключить в секвентальный 7-скоростной режим ручного управления. Выбор передачи производится либо с помощью селектора трансмиссии, либо — на модификации с двигателем Valvematic объемом 2,0 литра — с помощью переключателей, расположенных по обеим сторонам от рулевого колеса.

С помощью подрулевых переключателей передач водитель может временно выйти из автоматического режима. При использовании режима активного переключения коробка передач находится в режиме D (автоматический режим). Однако, автоматический режим можно временно заменить ручным, например, чтобы располагать дополнительным запасом мощности при совершении обгона. Автоматический режим восстанавливается после нажатия и удерживания не менее секунды переключателя на более высокую передачу, при движении с постоянной скоростью и непрерывном разгоне в течение определенного промежутка времени или после остановки автомобиля. Новая 6-ступенчатая механическая коробка передач

— Более широкий диапазон передаточных чисел коробки передач для повышения топливной экономичности и снижения выброса CO2 — Более плавное переключение передач

Благодаря использованию в новой коробке расширенного диапазона передач удалось уменьшить число оборотов двигателя, что позволило повысить топливную экономичность и снизить уровень выбросов CO2. Двигатели нового Avensis теперь поставляются с 6-ступенчатой коробкой передач, а не с 5-ступенчатой, как раньше. Расход топлива был снижен благодаря уменьшению трения и сопротивления в коробке передач. Кроме того добавлен маслоотделитель, способствующий снижению степени взбалтывания масла; также в коробке используются подшипники низкого трения и масло пониженной вязкости.

Инженеры проделали значительную работу по улучшению плавности переключения передач новой коробки: по этому параметру она превосходит все ранее созданные механические трансмиссии компании Тойота. В системе синхронизации применяется синхронизатор высокой производительности, уменьшена ширина зубьев (шаг) с 2,1 до 1,6 и добавлена отдельная фаска (одна для синхронизации, одна — для зацепления). Для системы переключения была выбрана высокоэффективная схема переключения и стальная вилка симметричной жесткости. Эти три усовершенствования были впервые использованы совместно в автомобилях Toyota в одной коробке передач. Все эти изменения означают, что коробка передач работает более плавно по сравнению с трансмиссиями других моделей того же сегмента.

Для улучшения акустических и вибрационных характеристик коробки передач использовались методы компьютерного проектирования CAE (Computer Aided Engineering). С их помощью были разработаны детали овальной и конической формы более высокой прочности. Благодаря тщательным расчетам улучшена форма картера коробки, просчитано оптимальное расположение опоры подшипников и ребер жесткости. Геометрия зубьев также подверглась усовершенствованию: для зубьев 3-й, 4-й и главной передач был использован новый процесс шлифования.

av.by

autolink.by

Дополнительные режимы

Стоит сказать, что многие вариаторные коробки имеют еще несколько режимов работы. Среди них стоит отметить:

  • L. В данном случае двигатель работает на повышенных оборотах с максимальным эффектом торможения. Этот режим актуален при длительных спусках в горах и при буксировке.
  • S. Это спортивный режим. В данном случае используется весь потенциал двигателя. Как правило, машина разгоняется на 0,3-0,5 секунды раньше до ста. Режим подойдет для тех, кто хочет получить резкий старт со светофора.
  • Е. Экономичный режим. Машина будет использовать минимальные обороты. При этом динамика разгона ухудшается, но и расход падает. Обычно такой режим применяют при спокойной, размеренной манере езды.

Модельный ряд вариаторов INNORED

Модель вариатораТипоразмер монтажных фланцев IEC 60072Номинальная мощность двигателя, P1Номинальная частота двигателя, n1Редукция (i)Крутящий момент на выходном валу, M2Диаметр выходного вала
UDL002фланец 63 B50,12…0,37 кВт2800 об/мин / 1400 об/мин1,55…7,75 (i)1,1…2,9 Нм11 мм
UDL005фланец 71 B50,18…0,75 кВт2800 об/мин / 1400 об/мин / 900 об/мин1,4…7 (i)2,2…5,9 Нм14 мм
UDL010фланец 80 B50,37…1,5 кВт2800 об/мин / 1400 об/мин / 900 об/мин1,4…7 (i)4,4…11,9 Нм19 мм
UDT020фланец 90 B50,75…1,5 кВт1400 об/мин / 900 об/мин1,4…7 (i)8,8…24 Нм24 мм
UDT030Sфланец 100/112 B51,5…2,2 кВт1400 об/мин / 900 об/мин1,4…7 (i)17,9…36 Нм28 мм
UDT030Lфланец 100/112 B52,2…4 кВт1400 об/мин / 900 об/мин1,4…7 (i)24…64 Нм28 мм
UDT050Sфланец 132 B55,5 кВт1400 об/мин1,4…7 (i)45…90 Нм38 мм
UDT050Lфланец 132 B55,5…7,5 кВт1400 об/мин / 900 об/мин1,4…7 (i)59…118 Нм38 мм

Как тронуться?

Продолжаем изучать вопрос «как пользоваться вариатором». На «Тойоте» и других авто зарубежного производства схема пользования вариатором едина. Поэтому данную инструкцию можно применять к любой марке. Итак, садимся в автомобиль и устанавливаем ключ в замок зажигания. Проверяем, стоит ли машина на «паркинге» (режим Р). Если рычаг находится в положении «нейтраль», старт двигателя стоит производить после установки авто на ручник.

После этого нужно правой ногой выжать тормоз. Не отпуская ногу с педали, переводим ключ в замке в положение «старт». Ждем, пока запустится двигатель (как правило, это не более двух секунд). Далее переводим рычаг коробки в режим «драйв». Ногу с педали тормоза не отпускаем. После того как включился режим «драйв», можно начинать движение. Переводим правую ногу с педали тормоза на акселератор. Вот как пользоваться вариатором на «Кашкай» и других авто. Не забываем про ручник (если он включен, снимаем его). Дальнейшие переключения автомобиль будет производить самостоятельно.

Нейтраль на вариаторе

Можно ли сбрасывать рычаг в нейтральное положение на данной коробке? Здесь все аналогично автомату. Есть случаи, когда это можно сделать, а есть, когда недопустимо. Так, категорически запрещено использовать нейтральный режим, пытаясь двигаться «накатом». При попытке вновь включить «драйв» на скорости происходит существенный удар в сцепление, и коробка подвергается нагрузке. Поэтому в нейтраль следует переключаться только тогда, когда машина стоит в пробке и время простоя более 30 секунд.

Прогрев

Много вопросов возникает о том, как правильно пользоваться вариатором на «Ниссане» зимой. Здесь стоит сказать, что в данной КПП тоже имеется масло, выполняющее роль рабочей жидкости. Однако если в автомате его содержится порядка десяти литров, то в вариаторе всего семь. То есть прогревать коробку нужно, но время на это тратится меньше. Итак, как правильно пользоваться вариатором зимой? Прогрев можно осуществлять как на режиме паркинг, так и в нейтрали. Эти режимы практически не отличаются, за исключением того, что «паркинг» блокирует колеса. Поэтому просто заводим автомобиль и ждем пять минут, пока прогреются ДВС и коробка. Стоит сказать, что чем ниже температура, тем больше времени стоит уделить прогреву (и наоборот).

Если снег/лед

Как пользоваться вариатором на таком типе покрытий? Здесь нужно знать, что при пробуксовке колес на скользкой поверхности возможно зацепление их с более твердым покрытием. Так, водитель машинально давит на газ, когда машина «схватилась» и вот-вот поехала по снегу. Но тут на пути попадается асфальт, и колеса встречаются с ним на высокой скорости оборотов. В итоге — существенный удар на сцепление. Происходит износ гидромуфты. За пару таких приемов она и вовсе может износиться. То же самое касается езды с цепями. Не стоит резко жать на газ, когда машина вот-вот тронулась. Все это существенно отображается на сцеплении коробки, особенно если это цепи-браслеты. Поэтому на скользкой дороге двигаемся максимально плавно и аккуратно, даже если машина уже начала ехать после того, как забуксовала. Ну и конечно же, нужно следить за температурой масла в коробке. Длительных пробуксовок коробка точно не выдержит.

Преимущества онлайн оформления страхового полиса

Несмотря на то, что страховой полис без ограничений имеет фиксированную плату, которая регулируется государственными законами, купить ОСАГО через интернет, также можно.

Оформляя мультидрайв ОСАГО без ограничения водителей через интернет вы получаете гарантию покупки без навязывания дополнительных услуг и гарантированную, точную цену при оформлении. Также возможность получить полис на электронную почту.

Если у вас остались вопросы, Вы всегда можете обратиться к страховой компании за бесплатной консультацией. Оставайтесь в безопасности на дорогах вместе с лидерами в области страхования онлайн – Иншурин.

Поделиться новостью в соцсетях Метки: Без ограничений, Страхование ОСАГО, Страховка авто

    Похожие записи
  • В какой страховой компании ОСАГО онлайн реально купить
  • Страхование ОСАГО не выгодно для страховых компаний, в чем причина?
  • Что делать если отказывают в автостраховании ОСАГО?

«

О резких нагрузках

Многие слышали о том, что резкие нагрузки на коробку приводили к скорому ее выходу из строя. Это действительно правда. В силу своей конструкции эти трансмиссии не способны «переваривать» большой крутящий момент. Однако как этого не допустить? Как пользоваться вариатором? Все просто. Нужно отказаться от частой агрессивной езды и прогревать коробку в зимнее время. Также отметим, что на многих коробках электроника способна сигнализировать о перегревах. Так, если температура масла выше нормы, на панели приборов загорится соответствующая лампа. А на некоторых авто электроника и вовсе не даст сдвинуться с места, пока коробка не остынет.

Принцип работы

Как известно, для изменения передаточных отношений классических редукторов необходимо подключать к ведущей шестерне различные комбинации зубчатых элементов, с целью понизить или повысить скорость вращения. В вариаторе всё решается посредством раздвижных шкивов. Если половинки этого элемента сдвигаются навстречу друг другу, то они выдавливают ремень выше, и он зацепляется на больший диаметр. А на другом шкиве автоматически происходит расхождение конусообразных половинок. Ремень проваливается вниз и зацепляется на меньший диаметр. Таким образом, количество передаточных отношений коробки CVT можно считать бесконечным.

Вариатор и бездорожье

Об этом тоже стоит поговорить отдельно. Многие задаются вопросом о том, как пользоваться вариатором на «Митсубиси Аутлендере» и других внедорожниках. Вариатор не предназначен для эксплуатации по грунтовке или бездорожью. Всего нескольких пробуксовок достаточно для того, чтобы перегреть трансмиссию. Поэтому, если вы часто ездите по такой местности, лучше выбирать авто на механике. Но как пользоваться вариатором на «Аутлендере» в такой ситуации?

В случае если машина села на «брюхо», не стоит предпринимать отчаянных попыток сдвинуть ее с места. Иначе перегрев КПП будет обеспечен. Актуальна лишь эвакуация. Также не стоит часто переключаться из режима R в «драйв», пытаясь раскачать машину. Из-за этого существенно изнашиваются шлицевые соединения коробки.

Цель программы мультидрайв

Чтобы ответить на вопрос — что такое мультидрайв КАСКО, стоит сравнить этот продукт со стандартной автогражданкой. Допустим, вы оформили полис ОСАГО и внесли в список лиц, допущенных к управлению, нескольких человек. В данном случае вы не переплачиваете, поскольку автогражданка принимает вид «ограниченного полиса».

Для неограниченного количества водителей нужно вносить доплату и порой немалую. В отличие от этих условий, программа мультидрайв предполагает неограниченный состав лиц, допущенных к управлению ТС, но без дополнительной платы.

Давайте сравним предлагаемый продукт со стандартным КАСКО. Заключая договор на обычных условиях, за расширенный список водителей доплачивать приходится гораздо больше, чем по ОСАГО.Предлагаемая программа обходится по той цене, если бы договор оставался с ограниченным списком управляющих авто. Кроме того, все остальные риски (угон, ущерб) остаются и покрываются предусмотренным лимитом.

Нужно отметить, что имущественная защита транспортных средств не является обязательной, так как государство не регулирует этот вопрос. Соответственно, в отличие от ОСАГО стандартные тарифы не прописаны, но страховщики сами устанавливают их. Поэтому некоторые компании допускают любых водителей к вождению машины, если их стаж вождения составляет более 2-х лет, а возраст превышает 22 года.

За «молодых» шоферов может взиматься доплата, но не настолько большая, как при традиционном договоре страхования.

Обслуживание

Нужно знать и нюансы обслуживания, а не только лишь то, как пользоваться вариатором. На «Митсубиси», как и на других машинах с данной КПП, должна производиться регулярная замена масла. Регламент составляет 60 тысяч километров. Важно знать, что масло должно соответствовать всем допускам и спецификациям. Рекомендуется использовать только оригинальные продукты. Дело в том, что вариатор более требователен к качеству и свойствам масла, нежели автомат и механика. Поэтому сюда заливается только жидкость от проверенного производителя. Что касается ремонта, при любых признаках пробуксовки или иной некорректной работы КПП, нужно отправляться на детальную диагностику в СТО. Устройство вариатора довольно сложное, поэтому ремонт коробки должен осуществляться только профессионалами.

Также отметим, что даже при регулярном обслуживании ресурс такой трансмиссии не превышает 200 тысяч километров. Это нужно учитывать, приобретая подержанный автомобиль.

Multidrive S от Toyota | Приводная техника/компоненты привода

Опубликовано : 25 Сен 2013 | Рубрика: Вариаторы
Вариатор Multidrive S от азиатского производителя Toyota — это последняя разработка в сфере как таковых бесступенчатых трансмиссий. Multidrive обеспечивает просто невероятно легкое и плавное переключение при этом автоматически оптимизируя крутящий момент, а так же расход топливо, что является традиционным для бесступенчатых трансмиссий. В то время как в современности автоматических, а так же механических коробок передач часто используется по-нескольку наборов сцеплений для более легкого обеспечения разных передаточных чисел, Multidrive обеспечивает не просто несколько, а бесконечное количество передаточных чисел с учетом всего двух конических шкив и очень прочному стальному ремню. Благодарю устройству Multidrive меняются плавно и равномерно передаточные числа и при этом позволяет избегать толчков при любом переключение передач.

Стоит отметить что компания Toyota поработала на славу, их Multidrive производит и обеспечит сверх производительностью.

При этом стоит отметить такие качества как:

1) Очень низкий выброс в атмосферу CO2 и даже при этом сохраняется высокая экономичность топлива. Все благодаря тому, что коробка передач дает возможность двигателю работать в более оптимальном диапазоне частот при вращение коленчатого вала, при этом получается даже очень максимальная отдача от крутящего момента.

2) Великолепные ходовые характеристики. Из-за инновационной конструкции, которая использует шкив и клиновый ремень.

3) И последнее все таки плавное и легкое переключение с автоматической оптимизации все того же крутящего момента и расхода топлива.

Грамотно оформленная документация для перевозки негабарита позволит оградить себя от проблем в пути.

Loading …

mosprivod.ru

Причины и признаки поломки

Рассмотрим наиболее частые из них:

  • Невозможность включить какую-либо передачу. Это говорит о выходе из строя селектора КПП. Также могут быть проблемы с электропроводкой (окисление контактов, разъемов либо механическое повреждение проводов).
  • Удары при переключении из «нейтрали» в «драйв». Здесь имеет место неисправный электромагнитный клапан давления. Также пинки происходят из-за неисправного блока управления.
  • Падение динамики разгона. Машина не может двигаться при нажатии на акселератор. В этой ситуации могут быть проблемы с гидротрансформатором, блоком управления либо с муфтой переднего хода.

Принцип работы вариатора

Принцип работы вариатора

Вариатор

Вариатор — это бесступенчатая трансмиссия с внешним управлением, которая позволяет автоматически плавно изменять передаточное число, выбирая наиболее оптимальное согласно внешней нагрузке и оборотам двигателя, тем самым давая возможность максимально эффективно использовать его мощность.

В технике существует множество различных конструкций такого типа, но на автомобиле получили распространение два вида вариаторов: клиноременной и тороидный.

Клиноременный вариатор как тип трансмиссии известен давно.

Его главные детали — два раздвижных шкива и соединяющий их ремень, в сечении имеющий трапецеидальную форму.

Если половинки ведущего шкива сдвинуть, они вытолкнут ремень, словно попавший между ними клин (отсюда и название «клиноременный»), наружу — радиус шкива, по которому работает ремень увеличится, следовательно, увеличится и передаточное отношение.

А если половинки ведомого шкива, наоборот, раздвинуть, то ремень провалится внутрь и будет работать по меньшему радиусу — передаточное отношение уменьшится.

Если оба шкива будут в промежуточном положении, то передача станет прямой.

Вариаторная КП — это вариация «автоматики».

Однако её устройство и принцип работы имеют существенные отличия от классической АКПП.

Это бесступенчатая трансмиссия, в состав которой входят:

собственно вариатор;

узел, осуществляющий разъединение двигателя с вариатором;

система управления;механизм заднего хода.

Вариаторная КП может быть двух типов:

клиноременного;

тороидного.

Принцип работы основан на том, что два раздвижных шкива (ведущий и ведомый), соединённых металлическим ремнём, автоматически меняют свой диаметр, изменяя при этом передаточное число.

Запускается вариатор с помощью рычага селектора.

Режимы передач идентичны с АКПП.

Позитивные стороны вариатора перед другими КП:

эффективность при использовании мощности мотора;

высокая экономия топлива;комфортность управления и самого движения;плавность хода авто;

ровный разгон и оперативный набор скорости;

малая нагрузка на мотор;

экологичность;

высокий КПД.

Устройство и принцип работы вариатора

Клиноременной вариатор состоит из нескольких (как правило, одной- двух) ременных передач, где шкивы образованы коническими дисками, за счет сдвигания и раздвигания которых изменяются диаметр шкивов и, соответственно, передаточное число. Разные фирмы разработали каждая свою конструкцию клиноременного вариатора, так на Audi в трансмиссии Multitronic вместо ремня применяют цепь, а Honda ставит набранный из металлических пластин ремень, но принцип от этого не меняется.

Для трогания автомобиля с места используются обычное сцепление или небольшой гидротрансформатор, который вскоре после начала движения блокируется. Управление дисками шкивов осуществляет электронная система из сервоприводов, блока управления и датчиков.

Начнем с самого простого. Почему клиновидный ремень? Ремень в разрезе имеет трапециевидную форму и «вклинивается» в шкив только своими боковыми поверхностями. При износе этих поверхностей, благодаря своей форме, он врезается глубже в шкив и все равно остается в хорошей сцепке с ним. Как изменяется передаточное число? Устройство ведущего шкива (ведущий шкив вращается коленвалом) таково, что его щеки при воздействии центробежных сил плавно сжимаются и выталкивают клиновидный ремень все дальше и дальше от центра шкива. Ведомый же шкив при этом наоборот, разжимается, и ремень на нем плавно утопает все ближе и ближе к центру шкива. Чем больше обороты двигателя — тем больше сжимается ведущий шкив и разжимается ведомый, тем самым меняя передаточное число от коленвала к заднему колесу. Этот процесс хорошо виден на рисунках, прикрепленных к посту.

Иначе устроен тороидный вариатор, который состоит из соосных дисков и роликов, передающих момент от одного диска к другому. Для изменения передаточного числа меняются положение роликов и их радиусы, по которым ролики обкатывают диски. И поскольку все усилие сосредоточено в пятне контакта, то для поворота роликов должны использоваться особые устройства, способные преодолевать силу прижатия ролика к диску. Так в ниссановском вариаторе Extroid применена специальная система, где управляемый электроникой прецизионный гидравлический механизм перемещает обоймы с роликами вверх или вниз на микроскопическую величину, а далее, из-за возникшего сдвига относительно оси дисков, ролик поворачивается сам.

Между прочим, принцип устройства под названием “вариатор” не нов — мысли о бесступенчатой трансмиссии стали посещать конструкторов практически сразу с началом применения поршневых ДВС на транспорте. Современное же развитие электроники и технологии материалов дало возможности усовершенствовать (остающиеся, однако, в принципе своем неизменными) конструкции вариаторов, и сейчас наблюдается, по-видимому, начало самого широкого распространения таких трансмиссий на автотранспорте.

Тем не менее вариаторы пока что не избавились от некоторых своих весьма существенных проблем. Так, очевидно, что самыми конструктивно слабыми местами существующих сегодня автомобильных вариаторов являются: для клиноременного эти самые ремни, а для тороидного — пятно контакта диска и ролика, где сила давления достигает 10 тонн. Поэтому здесь применяются специальные высокотехнологичные материалы, что делает надежность вариаторов достаточно высокой, близкой к надежности гидромеханических “автоматов”, но все же из-за нагрузок на ремень или пятно контакта вариаторы пока не могут “тянуть грузы”, а также работать с двигателями большой мощности.

На сегодняшний день рекордом для клиноременного вариатора оказывается 220 л.с. и 300 Нм, которые развивает V-образный 6-цилиндровый мотор Audi A6, “воспринятый” трансмиссией Multitronic, а для тороидного — “переваренный” Extroid (3-литровый двигатель Nissan Gloria и Cedric), развивающий 240 л.с. и 310 Нм.

Однако если для грузовиков вариаторы до сих пор непригодны, то для легковых автомобилей весьма приемлемы, и здесь у бесступенчатых трансмиссий, очевидно, большое будущее, тем более что и технологии материалов не стоят на месте.

Конструкция устройства,или принцип карандашей

Для того чтобы в полном объеме устроить обзор вариатор, стоит запомнить, что существует три его вида – клиноременной, тороидальный и цепной. Принцип работы каждого одинаков, конструкция разная.

Принцип карандашей, или как работает вариатор

Итак, есть два вала – ведущий и ведомый. Первый вал идет от мотора, второй вал идет к колесам. Когда двигатель не работает, передаточный ремень находится в положении, максимально приближенным к ведущему шкиву и максимально отдаленным от ведомого.

Когда двигатель работает на малых оборотах, картина немного меняется. Ремень отходит от ведущего вала и приближается к ведомому.

Когда двигатель работает на средних оборотах, ремень находится приблизительно на одинаковом расстоянии от валов. Когда двигатель работает на полной мощности, картина полностью противоположна первой. Ремень утоплен в шкив ведомого вала, но полностью вытолкнут от шкива ведущего вала.

Клиноременной вариатор

Особенность, как всегда, заложена в названии. Сверху уже было упоминание о том, что основой вариатора есть валы со шкивами – ведущий и ведомый. А вот соединяет их и передает нужную информацию от одного к другому клиновидный ремень. Так как перед этим ремнем стоят особые задачи и нагрузки на него огромные, состав его особенный. Это смесь резины и ткани, делающая ремень невероятно прочным, намного прочнее того ремня генератора.

Почему ременной, разобрались. Теперь остался вопрос, почему клин. Так вот, форма ремня трапециевидная. Дело в том, что к шкиву он прижимается боками, как бы образуя клин. Несомненно, это место наибольшего трения, ремень изнашивается, истончается и трескается в этих местах. Но это не повод его тут же сменить. Ремень еще больше утопится в шкив и качество сцепки между ним и шкивом не пострадает. Необходимую жесткость обеспечивают стальные пластины, которые покрывают среднюю часть.

Тороидный вариатор

Все то же самое, только без ремня. Его функции выполняют диски. Или ролики, как вариант названия. Есть еще совсем простое название – колеса. Это все сопряжено с внешним видом. Вместо ведущего и ведомого вала в тороидном вариаторе используются диски. У дисков есть две оси вращения – горизонтальная и вертикальная. В зависимости от положения ролика ведущего диска, его отзеркаливает ролик ведомого диска. Примерно этот процесс изображен на картинке ниже.

Недостатки и преимущества вариатора

К вышесказанному о вариаторах стоит прибавить самое главное – в чем их суть и зачем устанавливать их вместо привычных механических коробок передач и автоматических. Весь фокус в приставке «бесступенчатая трансмиссия». Вариатор не требует переключения передач вручную, справляясь с этим самостоятельно, при этом не чувствуется характерных рывков при трогании с места или переключение с первой скорости на вторую. Многим водителям это не нравится, ведь это практически отобранное удовольствие управления. Повинуясь запросам потребителей, современные вариаторы настраиваются таким образом, что двигатель по звуку работает, как и раньше, набирая обороты перед переключением скоростей.

Типы вариаторов

Передача вращающего момента в вариаторах происходит за счет сил трения — независимо от типа конструкции, регулирование передаточного отношения, как правило осуществляется путем переноса точек контакта элементов передачи.

Рассмотрим несколько основных конструктивных схем вариаторов.

Лобовой вариатор

Принципиальная схема вариатора с перекрещивающимися валами (или лобового) показана на рисунке.

Ось ведомого вала перпендикулярна оси ведущего. На ведущем валу закреплен диск. Каток с фрикционными накладками установлен на шлицах ведомого вала. Получается, что каток может линейно перемещаться вдоль оси ведомого вала. Если каток вариатора прижат диску то вращение будет передаваться от ведущего вала к ведомому. Причем соотношение скоростей в вращающих моментов будет зависеть от расположения точки касания.

Чем ближе эта точка к центру тем медленнее будет вращаться выходной вал, и тем выше будет вращающий момент на нем.

n1*X=n2r

  • где n1 — частота вращения ведущего вала
  • n2 — частота вращения ведомого вала
  • X — расстояния от центра ведущего диска до точки касания
  • r — радиус ведомого катка

Передаточное отношение вариатора (отношение, угловых скоростей, частот вращения, моментов) можно вычислить по формуле:

i=n1/n2=r/x

Диапазон регулирования лобового вариатора определяется минимальным и максимальным значением Х:

D=imax/imin=Xmax/Xmin

Представленная конструкция вариатора позволяет реализовать изменять и направление вращения ведомого вала. Если точку касания диска переместить в противоположную сторону от центра ведущего диска, то направление вращения ведомого вала изменится.

Вариатор с раздвижными конусами

Вариаторы этого типа получили широкое применяют в трансмиссиях автомобилей, мотоциклов, станков. Устройство вариатора с раздвижными конусами показано на рисунке.

Валы установлены в корпусе на подшипниках. Оси вращения ведущего и ведомого валов расположены параллельно.

На ведомом и ведущем валу расположены конические диски, которые могут перемещаться вдоль осей вращения.

Между дисками зажат стальное или армированное резиновый ремень. При вращении ведущего вала, вращение через ремень передается ведущему валу.

Получается, что диски образуют два шкива, между которыми расположен ремень, благодаря конструкции рабочий диаметр шкивов может изменяться, а значит будет меняться и передаточное отношение.

Отношение частот вращения валов вариатора будет зависеть от расположения точек касания дисков и конуса.

Чем дальше точка касания от оси вращения ведущего вала, и чем ближе к оси вращения ведомого, тем выше будет частота вращения ведомого вала.

Передаточное отношения вариатора с раздвижными конусам можно вычислить по формуле:

i=n1/n2=X2/X1

Диапазон регулирования можно вычислить, используя зависимость:

D=imax/imin=(Xmax/Xmin)2

Вариатор с постоянными конусами и промежуточным диском

Устройство вариатора показано на рисунке.

На ведомом и ведущем валу вариатора закреплены конические барабаны, между которыми, на оси расположен каток. С помощью винта каток может перемещаться по оси. Пружина позволяет обеспечить надежное прижатие барабанов и катка.

Передаточное отношение вариатора будет зависеть от расположения точки касания катка и барабанов:

i=n1/n2=X2/X1

Диапазон регулирования будут определяться как:

D=imax/imin=(Xmax/Xmin)2

Торовый вариатор

Конструкция торового вариатора показана на рисунке.

На валах расположены торовые чашки со сферическими поверхностями. Между чашечками установлены ролики, через которые вращающий момент передается от ведомого вала к ведущему.

Регулирование передаточного отношения осуществляется за счет изменения угла наклона роликов. Если ролики перпендикулярны дискам, то передаточное число будет равно 1.

Двухступенчатые вариаторы

Для диапазонов регулирования выше 10 рекомендуется применять двухступенчатые вариаторы, содержащие две фрикционные передачи. Разработаны конструкции с регулированием двух и четырех шкивов. В зависимости от способа перемещения дисков различают:

  • вариаторы с принудительным перемещением двух дисков на ведущем и ведомом валах или на промежуточном валу и с двумя плавающими дисками;
  • с принудительным перемещением двух дисков и с двумя подгруженными дисками;
  • с принудительным перемещением четырех дисков.

КПД двухступенчатых вариаторов с плавающими дисками не составляет 60-85%. Применение схемы с четырьмя принудительно перемещаемыми дисками позволяет повысить КПД вариатора.

Применение вариаторов

Вариаторы используют в качестве бесступенчатой трансмиссии:

  • автомобилей;
  • сельскохозяйственных машин;
  • волочильных станков;
  • прессов;
  • прокатных станов;
  • токарно-винторезных станков;
  • фрезерных станков;
  • текстильных и других станков с намоточными устройствами.

Ресурс ремня вариатора

При работе вариатора в ремне возникают циклически изменяющиеся напряжения. Под действием циклического деформирования в элементах ремня необратимые возникают усталостные изменения — появляются микротрещины, надрывы, которые в итоге приводят к разрыву ремня.

Для повышения надежности работы вариатора для производства ремней используются современные износостойкие полимеры, композиционные материалы, применяется армирование, также разрабатываются конструкции с металлическими «цепными» ремнями.

Масло для вариатора

Правильное подобранное масло позволяет значительно повысить ресурс и надежность вариатора.

Масло, залитое в вариатор должно обеспечивать следующие функции:

  • смазывание поверхостей подвижных деталей;
  • отвод тепла от нагретых элементов;
  • удаление мелких частиц износа из зоны контакта трущихся деталей;
  • предотвращении коррозии металлических поверхностей;
  • сохранять характеристики в широком диапазоне рабочих температур.

Получается, что с одной стороны масло должно смазывать подвижные детали, с другой — не допускается проскальзывания ремня. Добиться этого помогает специальное масло низкой вязкости с присадками, отличающееся, от того, что заливают в в редукторы, коробки передач и т.д.

Важным фактротом надежности вариатора является и своевременная замена масла. На современных автомобилях масло в вариаторе рекомендуется менять не реже, чем каждые 30 тысяч километров пробега.

Понравилась статья? Расскажите друзьям: Оцените статью, для нас это очень важно:

Проголосовавших: 1 чел.
Средний рейтинг: 5 из 5.

Moped Wiki — Moped Army

Эта статья относится к трансмиссии вариаторного типа. О ветке армии мопедов см. Вариаторы.

Вариатор является элементом бесступенчатой ​​трансмиссии, обычно используемой на мопедах и других транспортных средствах с малым двигателем. Мопеды Motobecane, Peugeot, Derbi, Vespa, Minarelli и Honda предлагали по крайней мере одну модель с вариоматической трансмиссией.

Работа вариатора

В трансмиссиях

Variomatic используются центробежные грузы для уменьшения передаточного числа двигателя при увеличении частоты вращения.Это позволяет вариатору поддерживать двигатель в пределах его оптимальной эффективности при наборе путевой скорости или изменении скорости для подъема на холм. Эффективность в этом случае может быть топливной экономичностью, снижением расхода топлива и выбросов, или энергетической эффективностью, позволяющей двигателю развивать максимальную мощность в широком диапазоне скоростей.

Поскольку вариатор поддерживает постоянную скорость вращения двигателя в широком диапазоне скоростей автомобиля, поворот ручки газа заставит мопед двигаться быстрее, но не изменит звук, исходящий от двигателя, в такой степени, как при использовании обычных двухскоростных или односкоростных двигателей. скорость.Это сбивает с толку некоторых гонщиков и приводит к ошибочному впечатлению об отсутствии мощности.


Марки вариаторов

Mobymatic от Motobecane

Motobecane выпустили свою первую и единственную трансмиссию на основе вариатора, Mobymatic, в 1957 году, через год после того, как голландец Хуб Ван Дорн изобрел вариатор, даже раньше, чем появился первый автомобиль с вариатором.

Mobymatic состоит из шкива переменного размера с приводом от двух до четырех утяжеленных шарикоподшипников, соединенного с двухфункциональным автоматическим сцеплением.Шкив вариатора вращает шкив фиксированного диаметра, прикрепленный к цепи главной передачи.

Трансмиссия Mobymatic входила в стандартную комплектацию моделей Motobecane вплоть до их последнего выпуска в начале 2000-х годов. Единственная разница между ранними моделями и более поздними выпусками заключалась в отказе от ключа Woodruff.

Хотя конструкция и не самая лучшая с точки зрения возможности настройки или характеристик сцепления, это была недорогая рабочая лошадка, которая не требовала обслуживания в течение всего срока службы двигателя, кроме регулярной подачи смазки через пресс-масленку каждые несколько сотен миль.

Руководство по разборке вариатора Motobecane.

Вариатор Vespa

Вариатор

Vespa устанавливался на всех их роскошных моделях мопедов, Bravo, Grande, Vespa Si, и даже на высококлассной версии их экономичной модели, Vespa Ciao Deluxe. Этот привод отличается от Mobymatic тем, что разделяет механизмы сцепления и вариатора, использует двойные регулируемые шкивы и полностью исключает главную цепную передачу. Вариатор приводится в движение от кривошипа двигателя с помощью регулируемого шкива, приводимого в действие весами роликов.Ремень протягивается между двигателем и задним колесом, где расположены муфта сцепления и рессорный шкив. Пружинный шкив удерживает ремень в напряжении, требуя, чтобы два шкива двигались относительно друг друга, как это делают французские шкивы. У Vespa также есть коробка передач внутри ступицы заднего колеса, где выходной сигнал вариатора снижается на передаточное число главной передачи, а затем применяется к колесу.

Вариатор Vespa использует пять роликовых грузов. Отсутствие симметрии этой конструкции означает, что характеристики вариатора не могут быть изменены путем снятия грузов.однако некоторые модели поставлялись с шестью или восемью вариаторами веса.

Honda Вариатор

Honda по сути скопировала дизайн своего вариатора и, возможно, всего своего мопеда PA50 с Vespa Bravo. Они используют те же функции, но с некоторыми техническими отличиями.

Съемник сцепления для Honda TRX 500 Rubicon отделяет задний толкатель кулачка вариатора Hobbit и неподвижную ведущую поверхность — Никаких разрушений или других жестоких методов не требуется — Спасибо компании smallbikewithmotor за выяснение этого

Вариатор Дерби

Есть 6 вариаторов веса и 3 вариатора веса для Derbi (6 весов совместимы с Honda Hobbit).Есть также вариаторы производительности, такие как вариатор TJT. Чтобы лучше понять функции двойных вариаторов и контрпружин, прочтите следующую ссылку http://www.apriliaforum.com/forums/showthread.php?t=8960

Peugeot Вариатор

Система вариатора

Peugeot, используемая на большинстве моделей мопедов Peugeot (в первую очередь, , а не 102SP), очень похожа на систему, используемую в Motobecane, хотя системы не являются взаимозаменяемыми. Вариатор с центробежным приводом от веса и интегрированной муфтой соединен с большим шкивом фиксированного диаметра, прикрепленным к цепи главной передачи.Натяжение ремня поддерживается постоянным за счет того, что весь двигатель вращается вниз на опорах при увеличении скорости, а пружина возвращает его в исходное положение при уменьшении.

Базовая функция вариатора, прочтите это или кто-то прикрепит его к нашей вики http://www.apriliaforum.com/forums/showthread.php?t=8960

Настройка вариатора

См. Настройку вариатора

Moped Wiki — Moped Army

Эта статья относится к трансмиссии вариаторного типа.О ветке армии мопедов см. Вариаторы.

Вариатор является элементом бесступенчатой ​​трансмиссии, обычно используемой на мопедах и других транспортных средствах с малым двигателем. Мопеды Motobecane, Peugeot, Derbi, Vespa, Minarelli и Honda предлагали по крайней мере одну модель с вариоматической трансмиссией.

Работа вариатора

В трансмиссиях

Variomatic используются центробежные грузы для уменьшения передаточного числа двигателя при увеличении частоты вращения. Это позволяет вариатору поддерживать двигатель в пределах его оптимальной эффективности при наборе путевой скорости или изменении скорости для подъема на холм.Эффективность в этом случае может быть топливной экономичностью, снижением расхода топлива и выбросов, или энергетической эффективностью, позволяющей двигателю развивать максимальную мощность в широком диапазоне скоростей.

Поскольку вариатор поддерживает постоянную скорость вращения двигателя в широком диапазоне скоростей автомобиля, поворот ручки газа заставит мопед двигаться быстрее, но не изменит звук, исходящий от двигателя, в такой степени, как при использовании обычных двухскоростных или односкоростных двигателей. скорость. Это сбивает с толку некоторых гонщиков и приводит к ошибочному впечатлению об отсутствии мощности.


Марки вариаторов

Mobymatic от Motobecane

Motobecane выпустили свою первую и единственную трансмиссию на основе вариатора, Mobymatic, в 1957 году, через год после того, как голландец Хуб Ван Дорн изобрел вариатор, даже раньше, чем появился первый автомобиль с вариатором.

Mobymatic состоит из шкива переменного размера с приводом от двух до четырех утяжеленных шарикоподшипников, соединенного с двухфункциональным автоматическим сцеплением. Шкив вариатора вращает шкив фиксированного диаметра, прикрепленный к цепи главной передачи.

Трансмиссия Mobymatic входила в стандартную комплектацию моделей Motobecane вплоть до их последнего выпуска в начале 2000-х годов. Единственная разница между ранними моделями и более поздними выпусками заключалась в отказе от ключа Woodruff.

Хотя конструкция и не самая лучшая с точки зрения возможности настройки или характеристик сцепления, это была недорогая рабочая лошадка, которая не требовала обслуживания в течение всего срока службы двигателя, кроме регулярной подачи смазки через пресс-масленку каждые несколько сотен миль.

Руководство по разборке вариатора Motobecane.

Вариатор Vespa

Вариатор

Vespa устанавливался на всех их роскошных моделях мопедов, Bravo, Grande, Vespa Si, и даже на высококлассной версии их экономичной модели, Vespa Ciao Deluxe. Этот привод отличается от Mobymatic тем, что разделяет механизмы сцепления и вариатора, использует двойные регулируемые шкивы и полностью исключает главную цепную передачу. Вариатор приводится в движение от кривошипа двигателя с помощью регулируемого шкива, приводимого в действие весами роликов.Ремень протягивается между двигателем и задним колесом, где расположены муфта сцепления и рессорный шкив. Пружинный шкив удерживает ремень в напряжении, требуя, чтобы два шкива двигались относительно друг друга, как это делают французские шкивы. У Vespa также есть коробка передач внутри ступицы заднего колеса, где выходной сигнал вариатора снижается на передаточное число главной передачи, а затем применяется к колесу.

Вариатор Vespa использует пять роликовых грузов. Отсутствие симметрии этой конструкции означает, что характеристики вариатора не могут быть изменены путем снятия грузов.однако некоторые модели поставлялись с шестью или восемью вариаторами веса.

Honda Вариатор

Honda по сути скопировала дизайн своего вариатора и, возможно, всего своего мопеда PA50 с Vespa Bravo. Они используют те же функции, но с некоторыми техническими отличиями.

Съемник сцепления для Honda TRX 500 Rubicon отделяет задний толкатель кулачка вариатора Hobbit и неподвижную ведущую поверхность — Никаких разрушений или других жестоких методов не требуется — Спасибо компании smallbikewithmotor за выяснение этого

Вариатор Дерби

Есть 6 вариаторов веса и 3 вариатора веса для Derbi (6 весов совместимы с Honda Hobbit).Есть также вариаторы производительности, такие как вариатор TJT. Чтобы лучше понять функции двойных вариаторов и контрпружин, прочтите следующую ссылку http://www.apriliaforum.com/forums/showthread.php?t=8960

Peugeot Вариатор

Система вариатора

Peugeot, используемая на большинстве моделей мопедов Peugeot (в первую очередь, , а не 102SP), очень похожа на систему, используемую в Motobecane, хотя системы не являются взаимозаменяемыми. Вариатор с центробежным приводом от веса и интегрированной муфтой соединен с большим шкивом фиксированного диаметра, прикрепленным к цепи главной передачи.Натяжение ремня поддерживается постоянным за счет того, что весь двигатель вращается вниз на опорах при увеличении скорости, а пружина возвращает его в исходное положение при уменьшении.

Базовая функция вариатора, прочтите это или кто-то прикрепит его к нашей вики http://www.apriliaforum.com/forums/showthread.php?t=8960

Настройка вариатора

См. Настройку вариатора

Moped Wiki — Moped Army

Эта статья относится к трансмиссии вариаторного типа.О ветке армии мопедов см. Вариаторы.

Вариатор является элементом бесступенчатой ​​трансмиссии, обычно используемой на мопедах и других транспортных средствах с малым двигателем. Мопеды Motobecane, Peugeot, Derbi, Vespa, Minarelli и Honda предлагали по крайней мере одну модель с вариоматической трансмиссией.

Работа вариатора

В трансмиссиях

Variomatic используются центробежные грузы для уменьшения передаточного числа двигателя при увеличении частоты вращения. Это позволяет вариатору поддерживать двигатель в пределах его оптимальной эффективности при наборе путевой скорости или изменении скорости для подъема на холм.Эффективность в этом случае может быть топливной экономичностью, снижением расхода топлива и выбросов, или энергетической эффективностью, позволяющей двигателю развивать максимальную мощность в широком диапазоне скоростей.

Поскольку вариатор поддерживает постоянную скорость вращения двигателя в широком диапазоне скоростей автомобиля, поворот ручки газа заставит мопед двигаться быстрее, но не изменит звук, исходящий от двигателя, в такой степени, как при использовании обычных двухскоростных или односкоростных двигателей. скорость. Это сбивает с толку некоторых гонщиков и приводит к ошибочному впечатлению об отсутствии мощности.


Марки вариаторов

Mobymatic от Motobecane

Motobecane выпустили свою первую и единственную трансмиссию на основе вариатора, Mobymatic, в 1957 году, через год после того, как голландец Хуб Ван Дорн изобрел вариатор, даже раньше, чем появился первый автомобиль с вариатором.

Mobymatic состоит из шкива переменного размера с приводом от двух до четырех утяжеленных шарикоподшипников, соединенного с двухфункциональным автоматическим сцеплением. Шкив вариатора вращает шкив фиксированного диаметра, прикрепленный к цепи главной передачи.

Трансмиссия Mobymatic входила в стандартную комплектацию моделей Motobecane вплоть до их последнего выпуска в начале 2000-х годов. Единственная разница между ранними моделями и более поздними выпусками заключалась в отказе от ключа Woodruff.

Хотя конструкция и не самая лучшая с точки зрения возможности настройки или характеристик сцепления, это была недорогая рабочая лошадка, которая не требовала обслуживания в течение всего срока службы двигателя, кроме регулярной подачи смазки через пресс-масленку каждые несколько сотен миль.

Руководство по разборке вариатора Motobecane.

Вариатор Vespa

Вариатор

Vespa устанавливался на всех их роскошных моделях мопедов, Bravo, Grande, Vespa Si, и даже на высококлассной версии их экономичной модели, Vespa Ciao Deluxe. Этот привод отличается от Mobymatic тем, что разделяет механизмы сцепления и вариатора, использует двойные регулируемые шкивы и полностью исключает главную цепную передачу. Вариатор приводится в движение от кривошипа двигателя с помощью регулируемого шкива, приводимого в действие весами роликов.Ремень протягивается между двигателем и задним колесом, где расположены муфта сцепления и рессорный шкив. Пружинный шкив удерживает ремень в напряжении, требуя, чтобы два шкива двигались относительно друг друга, как это делают французские шкивы. У Vespa также есть коробка передач внутри ступицы заднего колеса, где выходной сигнал вариатора снижается на передаточное число главной передачи, а затем применяется к колесу.

Вариатор Vespa использует пять роликовых грузов. Отсутствие симметрии этой конструкции означает, что характеристики вариатора не могут быть изменены путем снятия грузов.однако некоторые модели поставлялись с шестью или восемью вариаторами веса.

Honda Вариатор

Honda по сути скопировала дизайн своего вариатора и, возможно, всего своего мопеда PA50 с Vespa Bravo. Они используют те же функции, но с некоторыми техническими отличиями.

Съемник сцепления для Honda TRX 500 Rubicon отделяет задний толкатель кулачка вариатора Hobbit и неподвижную ведущую поверхность — Никаких разрушений или других жестоких методов не требуется — Спасибо компании smallbikewithmotor за выяснение этого

Вариатор Дерби

Есть 6 вариаторов веса и 3 вариатора веса для Derbi (6 весов совместимы с Honda Hobbit).Есть также вариаторы производительности, такие как вариатор TJT. Чтобы лучше понять функции двойных вариаторов и контрпружин, прочтите следующую ссылку http://www.apriliaforum.com/forums/showthread.php?t=8960

Peugeot Вариатор

Система вариатора

Peugeot, используемая на большинстве моделей мопедов Peugeot (в первую очередь, , а не 102SP), очень похожа на систему, используемую в Motobecane, хотя системы не являются взаимозаменяемыми. Вариатор с центробежным приводом от веса и интегрированной муфтой соединен с большим шкивом фиксированного диаметра, прикрепленным к цепи главной передачи.Натяжение ремня поддерживается постоянным за счет того, что весь двигатель вращается вниз на опорах при увеличении скорости, а пружина возвращает его в исходное положение при уменьшении.

Базовая функция вариатора, прочтите это или кто-то прикрепит его к нашей вики http://www.apriliaforum.com/forums/showthread.php?t=8960

Настройка вариатора

См. Настройку вариатора

Moped Wiki — Moped Army

Эта статья относится к трансмиссии вариаторного типа.О ветке армии мопедов см. Вариаторы.

Вариатор является элементом бесступенчатой ​​трансмиссии, обычно используемой на мопедах и других транспортных средствах с малым двигателем. Мопеды Motobecane, Peugeot, Derbi, Vespa, Minarelli и Honda предлагали по крайней мере одну модель с вариоматической трансмиссией.

Работа вариатора

В трансмиссиях

Variomatic используются центробежные грузы для уменьшения передаточного числа двигателя при увеличении частоты вращения. Это позволяет вариатору поддерживать двигатель в пределах его оптимальной эффективности при наборе путевой скорости или изменении скорости для подъема на холм.Эффективность в этом случае может быть топливной экономичностью, снижением расхода топлива и выбросов, или энергетической эффективностью, позволяющей двигателю развивать максимальную мощность в широком диапазоне скоростей.

Поскольку вариатор поддерживает постоянную скорость вращения двигателя в широком диапазоне скоростей автомобиля, поворот ручки газа заставит мопед двигаться быстрее, но не изменит звук, исходящий от двигателя, в такой степени, как при использовании обычных двухскоростных или односкоростных двигателей. скорость. Это сбивает с толку некоторых гонщиков и приводит к ошибочному впечатлению об отсутствии мощности.


Марки вариаторов

Mobymatic от Motobecane

Motobecane выпустили свою первую и единственную трансмиссию на основе вариатора, Mobymatic, в 1957 году, через год после того, как голландец Хуб Ван Дорн изобрел вариатор, даже раньше, чем появился первый автомобиль с вариатором.

Mobymatic состоит из шкива переменного размера с приводом от двух до четырех утяжеленных шарикоподшипников, соединенного с двухфункциональным автоматическим сцеплением. Шкив вариатора вращает шкив фиксированного диаметра, прикрепленный к цепи главной передачи.

Трансмиссия Mobymatic входила в стандартную комплектацию моделей Motobecane вплоть до их последнего выпуска в начале 2000-х годов. Единственная разница между ранними моделями и более поздними выпусками заключалась в отказе от ключа Woodruff.

Хотя конструкция и не самая лучшая с точки зрения возможности настройки или характеристик сцепления, это была недорогая рабочая лошадка, которая не требовала обслуживания в течение всего срока службы двигателя, кроме регулярной подачи смазки через пресс-масленку каждые несколько сотен миль.

Руководство по разборке вариатора Motobecane.

Вариатор Vespa

Вариатор

Vespa устанавливался на всех их роскошных моделях мопедов, Bravo, Grande, Vespa Si, и даже на высококлассной версии их экономичной модели, Vespa Ciao Deluxe. Этот привод отличается от Mobymatic тем, что разделяет механизмы сцепления и вариатора, использует двойные регулируемые шкивы и полностью исключает главную цепную передачу. Вариатор приводится в движение от кривошипа двигателя с помощью регулируемого шкива, приводимого в действие весами роликов.Ремень протягивается между двигателем и задним колесом, где расположены муфта сцепления и рессорный шкив. Пружинный шкив удерживает ремень в напряжении, требуя, чтобы два шкива двигались относительно друг друга, как это делают французские шкивы. У Vespa также есть коробка передач внутри ступицы заднего колеса, где выходной сигнал вариатора снижается на передаточное число главной передачи, а затем применяется к колесу.

Вариатор Vespa использует пять роликовых грузов. Отсутствие симметрии этой конструкции означает, что характеристики вариатора не могут быть изменены путем снятия грузов.однако некоторые модели поставлялись с шестью или восемью вариаторами веса.

Honda Вариатор

Honda по сути скопировала дизайн своего вариатора и, возможно, всего своего мопеда PA50 с Vespa Bravo. Они используют те же функции, но с некоторыми техническими отличиями.

Съемник сцепления для Honda TRX 500 Rubicon отделяет задний толкатель кулачка вариатора Hobbit и неподвижную ведущую поверхность — Никаких разрушений или других жестоких методов не требуется — Спасибо компании smallbikewithmotor за выяснение этого

Вариатор Дерби

Есть 6 вариаторов веса и 3 вариатора веса для Derbi (6 весов совместимы с Honda Hobbit).Есть также вариаторы производительности, такие как вариатор TJT. Чтобы лучше понять функции двойных вариаторов и контрпружин, прочтите следующую ссылку http://www.apriliaforum.com/forums/showthread.php?t=8960

Peugeot Вариатор

Система вариатора

Peugeot, используемая на большинстве моделей мопедов Peugeot (в первую очередь, , а не 102SP), очень похожа на систему, используемую в Motobecane, хотя системы не являются взаимозаменяемыми. Вариатор с центробежным приводом от веса и интегрированной муфтой соединен с большим шкивом фиксированного диаметра, прикрепленным к цепи главной передачи.Натяжение ремня поддерживается постоянным за счет того, что весь двигатель вращается вниз на опорах при увеличении скорости, а пружина возвращает его в исходное положение при уменьшении.

Базовая функция вариатора, прочтите это или кто-то прикрепит его к нашей вики http://www.apriliaforum.com/forums/showthread.php?t=8960

Настройка вариатора

См. Настройку вариатора

Как работает вариатор вашего самоката?

Если у вас дома есть самокат, вы наверняка слышали о термине «вариатор».В этой статье мы объясним, как работает вариатор скорости вашего скутера и как получить максимальную отдачу от этого компонента.

Что такое вариатор?

Вариатор скутера — одна из самых важных частей этого типа мотоцикла, поскольку без механической коробки передач он отвечает за изменение передаточных чисел или передач нашего скутера.

Чтобы понять это проще, мы должны рассматривать вариатор нашего скутера как передние звезды велосипеда. Если у нас большая передняя звезда, нам придется приложить больше усилий, но мы будем двигаться больше с меньшим количеством нажатий на педаль, а с маленькой мы будем двигаться с меньшим усилием, но нам придется больше крутить педали.

Мы найдем вариатор нашего мотоцикла в самом начале трансмиссии скутера, соединенный с коленчатым валом двигателя, чтобы передавать всю вырабатываемую им мощность на колеса.

Части вариатора:

Вариатор скорости скутера состоит из разных частей, хотя в зависимости от типа вариатора, как мы объясним ниже, они могут меняться. Состав вариатора следующий:

  • Ползун: это металлический цилиндр, на котором вариатор опирается и фиксирует его для правильной работы.

  • Шкив: Деталь, контактирующая с приводным ремнем скутера.

  • Гири или ролики: противовесы, отвечающие за работу и открытие вариатора. Чем меньше вес, тем позже открывается и ускорение. Чем больше вес, тем раньше открывается и увеличивается максимальная скорость.

  • Пандус или раструб: внутренняя часть привода, по которой скользят массы или ролики, в зависимости от типа привода.

  • Смазка только для определенных моделей: только в обычных приводах используется консистентная смазка для смазки и уменьшения трения между пальцем и приводом.

В вариаторе любого типа мы обнаружим, что шкив находится в непосредственном контакте с ремнем, и это ограничено полушкивом, который его направляет.

Типы вариаторов

На рынке есть разные производители, которые производят этот тип компонентов для скутеров не только в качестве запасной части на случай поломки оригинального, но и для увеличения производительности нашего мотоцикла.

Оба типа вариаторов работают благодаря центробежной силе, создаваемой коленчатым валом скутера, но мы можем выделить 2 типа вариаторов в зависимости от их внутреннего движения:

Обычный или роликовый вариатор

Это наиболее широко используемый и самый распространенный вариатор. один, используемый серийными производителями и некоторыми производителями технических характеристик, где наклонные плоскости, направляющие и веса роликов изменяются для получения других характеристик.

В вариаторе этого типа ролики движутся продольно (катятся), открывая или закрывая вариатор и передавая мощность двигателя системе привода.

Ролики движутся по аппарели, расположенной внутри вариатора. В зависимости от наклона пандусов характеристики и результат на нашем мотоцикле будут разными.

Схема вариатора обычного скутера и его частей.

Поперечный вариатор

Это менее известный, но более эффективный из двух, поскольку он упрощает работу и улучшает характеристики или преимущества, которые может предложить обычный вариатор.

В отличие от обычного вариатора, в поперечных вариаторах не ролики, а массы. Эти массы представляют собой противовесы из кевлара и пластикового компаунда, которые выполняют те же функции, что и ролики.

В этом случае вместо роликов, движущихся в продольном направлении, массы движутся в поперечном направлении, прикладывая силу к раструбу вариатора и заставляя его двигаться, открывая или закрывая вариатор.

Колокол в поперечном вариаторе является ключевым элементом, поскольку заменяет функцию, выполняемую пандусами.Для правильной работы вариатора требуется правильно откалиброванный колокол.

Схема поперечного вариатора скутера и его частей s

Преимущества поперечного вариатора

Установив поперечный вариатор на самокат, мы не только улучшим характеристики нашего мотоцикла, но и выиграем. удобством и комфортом в 4-тактных двигателях. С помощью поперечного вариатора мы компенсируем небольшие неровности 4-тактного двигателя внутреннего сгорания, потому что мы уменьшаем внутреннее трение внутри группы трансмиссии.

Поперечный вариатор JCosta и его части

Если мы обратим внимание на характеристики, которые мы можем получить с поперечным вариатором, мы заметим, что мы будем набирать скорость как на низкой, так и на высокой скорости. Это позволит нам иметь большее ускорение с закрытым вариатором и большую максимальную скорость с открытым вариатором.

Во многих случаях установка поперечного вариатора также достигается за счет того, что наш двигатель работает более расслабленно. Как следствие, двигатель не пострадает и может прослужить больше км, чем со штатным вариатором.

Если вы хотите улучшить характеристики своего мотоцикла или просто провести техническое обслуживание скутера, посетите наш магазин и найдите свой вариатор JCosta по лучшей цене.

% PDF-1.4 % 2119 0 obj> эндобдж xref 2119 187 0000000016 00000 н. 0000005872 00000 н. 0000006051 00000 н. 0000006096 00000 н. 0000006133 00000 п. 0000006284 00000 н. 0000006373 00000 п. 0000007192 00000 н. 0000007352 00000 н. 0000007511 00000 н. 0000007665 00000 н. 0000020650 00000 п. 0000021132 00000 п. 0000021785 00000 п. 0000023666 00000 п. 0000031190 00000 п. 0000031427 00000 н. 0000031732 00000 п. 0000039502 00000 п. 0000039765 00000 п. 0000039994 00000 н. 0000040068 00000 н. 0000040146 00000 п. 0000040224 00000 п. 0000040267 00000 п. 0000040397 00000 п. 0000040439 00000 п. 0000040517 00000 п. 0000040560 00000 п. 0000040638 00000 п. 0000040768 00000 п. 0000040802 00000 п. 0000040880 00000 п. 0000040923 00000 п. 0000041001 00000 п. 0000041093 00000 п. 0000041143 00000 п. 0000041186 00000 п. 0000041278 00000 п. 0000041327 00000 п. 0000041371 00000 п. 0000041501 00000 п. 0000041533 00000 п. 0000041611 00000 п. 0000041653 00000 п. 0000041731 00000 п. 0000041861 00000 п. 0000041914 00000 п. 0000042030 00000 п. 0000042072 00000 п. 0000042150 00000 п. 0000042280 00000 п. 0000042314 00000 п. 0000042430 00000 п. 0000042472 00000 п. 0000042550 00000 п. 0000042680 00000 п. 0000042729 00000 н. 0000042807 00000 п. 0000042849 00000 п. 0000042927 00000 п. 0000043057 00000 п. 0000043121 00000 п. 0000043237 00000 п. 0000043279 00000 п. 0000043357 00000 п. 0000043487 00000 п. 0000043527 00000 п. 0000043643 00000 п. 0000043685 00000 п. 0000043763 00000 п. 0000043855 00000 п. 0000043889 00000 п. 0000043932 00000 п. 0000044024 00000 п. 0000044056 00000 п. 0000044099 00000 п. 0000044191 00000 п. 0000044219 00000 п. 0000044262 00000 п. 0000044354 00000 п. 0000044386 00000 п. 0000044429 00000 п. 0000044456 00000 п. 0000044500 00000 п. 0000044538 00000 п. 0000044616 00000 п. 0000044660 00000 п. 0000044738 00000 п. 0000044814 00000 п. 0000044863 00000 н. 0000044955 00000 п. 0000045018 00000 п. 0000045067 00000 п. 0000045119 00000 п. 0000045168 00000 п. 0000045215 00000 п. 0000045259 00000 п. 0000045307 00000 п. 0000045385 00000 п. 0000045429 00000 п. 0000045507 00000 п. 0000045544 00000 п. 0000045593 00000 п. 0000045629 00000 п. 0000045678 00000 п. 0000045718 00000 п. 0000045762 00000 п. 0000045892 00000 п. 0000045948 00000 п. 0000046026 00000 п. 0000046070 00000 п. 0000046148 00000 п. 0000046240 00000 п. 0000046292 00000 п. 0000046336 00000 п. 0000046398 00000 п. 0000046447 00000 н. 0000046539 00000 п. 0000046591 00000 п. 0000046640 00000 п. 0000046732 00000 н. 0000046809 00000 п. 0000046858 00000 н. 0000046945 00000 п. 0000046994 00000 п. 0000047064 00000 п. 0000047108 00000 п. 0000047174 00000 п. 0000047218 00000 п. 0000047348 00000 п. 0000047421 00000 п. 0000047499 00000 н. 0000047543 00000 п. 0000047621 00000 п. 0000047713 00000 п. 0000047757 00000 п. 0000047801 00000 п. 0000047841 00000 п. 0000047890 00000 н. 0000047982 00000 п. 0000048047 00000 п. 0000048096 00000 п. 0000048160 00000 п. 0000048209 00000 н. 0000048260 00000 н. 0000048338 00000 н. 0000048382 00000 п. 0000048460 00000 п. 0000048511 00000 п. 0000048560 00000 п. 0000048652 00000 п. 0000048698 00000 п. 0000048747 00000 п. 0000048786 00000 п. 0000048835 00000 н. 0000048876 00000 н. 0000048920 00000 н. 0000048995 00000 н. 0000049073 00000 п. 0000049117 00000 п. 0000049195 00000 п. 0000049243 00000 п. 0000049292 00000 п. 0000049384 00000 п. 0000049428 00000 п. 0000049477 00000 п. 0000049545 00000 п. 0000049594 00000 п. 0000049636 00000 п. 0000049680 00000 п. 0000049719 00000 п. 0000049763 00000 п. 0000049798 00000 п. 0000049842 00000 п. 0000049934 00000 н. 0000050003 00000 п. 0000050047 00000 п. 0000050087 00000 п. 0000050131 00000 п. 0000050171 00000 п. 0000050215 00000 п. 0000050256 00000 п. 0000050300 00000 п. 0000050375 00000 п. 0000050418 00000 п. 0000004036 00000 н. трейлер ] >> startxref 0 %% EOF 2305 0 obj> поток xYkLW> wwvW # ȢXWD] ap «U ۭ»: j.`RT & պ Mk1Z4mӐibkY_fϜ {3

Вариаторы Коппа | Allspeeds

Вариаторы Kopp — это механические приводы с регулируемой скоростью или трансмиссии, используемые для управления скоростью на промышленном оборудовании. Это преобразователи крутящего момента постоянной мощности с чрезвычайно точным удержанием скорости и возможностью сброса. Современные технологии требуют возможности частого изменения скорости, будь то ручные методы или автоматические системы управления. Вариатор Kopp идеально соответствует этим требованиям:

  • Механизм управления легкий, надежный и чрезвычайно точный.
  • Заданные скорости можно быстро выбрать и точно поддерживать.
  • Легко адаптируется к дистанционному управлению и приложениям, требующим обратного вращения или торможения.
  • Компактная конструкция с продольными валами, легко сочетающаяся со стандартными электродвигателями и редукторами.
  • Низкая стоимость, но точность, бесшумная работа и надежность.
  • Полностью закрытый для использования во влажной или пыльной среде или во взрывоопасных зонах, требующих взрывобезопасной работы.

Вариатор Kopp предлагает диапазон скоростей от 11: 1 и входную мощность от 0,18 кВт до 75 кВт. Серия Kopp варьируется от вариаторов, в которых используется простой свободный шарик вала, до сложных вариаторов типа K с конусом, которые включают сервосистемы управления с замкнутым контуром.

Ремонт вариаторов

Allspeeds предлагает комплексный ремонт вариаторов Kopp. Если вы вернете вариатор в Allspeeds, мы разобьем и проверим его, а затем назовем стоимость ремонта.Базовый ремонт оплачивается по фиксированной ставке в зависимости от размера агрегата и включает следующее:

  • Замена или восстановление всех компонентов привода: приводных шариков, приводных конусов, стопорного кольца, шлицевых дисков, пружин предварительного натяга, роликов сцепления, масла сальники и масло.
  • Замена подшипников при необходимости.
  • Чистка и перекраска.
  • Гарантия 6 месяцев на все детали и работу.

Если какие-либо другие детали повреждены или изношены, стоимость этого предмета будет добавлена ​​к стоимости базового ремонта.

Большинство отказов вариатора вызвано использованием неподходящего масла. Нажмите здесь, чтобы загрузить руководство Allspeeds «Какое масло мне следует использовать?»

Чтобы узнать больше о диапазоне гидравлических, инженерных возможностей и опыта, доступных Allspeeds, свяжитесь с нашей командой инженеров, чтобы обсудить ваши требования:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
