Регулировка фар — как правильно настроить ближний, дальний и противотуманный свет своими руками
Регулировка фар постепенно сбивается при проезде неровностей, от вибраций кузова или установки новых ламп. Водители не замечают изменений и эксплуатируют автомобиль с оптикой, которая ослепляет встречный поток и не обеспечивает качественного освещения в темное время суток.
Когда требуется настройка
Регулировка фонарей требуется не менее 1 раза в год, а также после замены ламп. Свет сбивается постепенно, поэтому человеческий глаз не способен заметить отклонения.
При эксплуатации автомобиля в тяжелых условиях рефлектор подвергается постоянным вибрациям и нагрузкам. Из-за этого он постепенно занимает неверное положение, при котором световой поток теряется в дали или уходит вниз.
Определить неисправность можно по признакам:

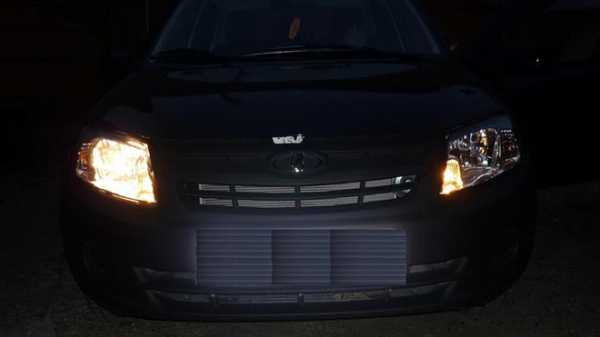

- свет фар отличается, если встать перед автомобилем;
- при езде на ближнем свете водители встречного транспорта моргают дальним;
- ухудшился обзор обочины;
- галки не различимы и имеют сильное расхождение по высоте или в горизонтальной плоскости.
Корректировка света обеспечит наилучшее освещение автомобильной дороги и окажет положительное влияние на безопасность вождения.
Причины нарушения регулировки света
Многих водителей беспокоит проблема, почему одна фара горит ярче другой, если смотреть на машину со стороны. Это говорит о нарушенной корректировке фар и появлении засветки в области светотеневой полосы.
К факторам, влияющим на настройку оптики, относятся:
- попадание в крупную выбоину на высокой скорости;
- неисправность корректора;
- последствия легкого ДТП;
- установка ламп сомнительного качества.
Автовладельцы задумываются, почему плохо светят фары после замены ламп. Причиной могут стать как новые световые элементы, так и неаккуратность при монтаже. Некачественные лампы изготавливаются без соблюдения правил и требований, поэтому часто имеют смещение спирали. Рефлектор не может уловить луч, сформировать его и направить на дорогу. В таком случае поможет только покупка новых лампочек. Другим фактором может стать случайное смещение механизма во время замены лампы. В обоих случаях оптика не сможет корректно освещать дорогу.
При наезде на неровность фонарь сотрясается, и рефлектор перескакивает в другое положение. Такой же эффект получается при небольшом ДТП. Правильная регулировка фар поможет исправить ситуацию и полностью исключит проблему.
При закисании корректора или перегорании управляющей платы фонари зависают в одном положении и ослепляют всех участников движения при загрузке багажника или салона автомобиля. В таком случае потребуется проверка всех составляющих и замена сломанных деталей.
Самостоятельная регулировка
Чтобы отрегулировать самостоятельно свет, не нужно иметь специального оборудования. Для проведения работ потребуется:
- подручные инструменты;
- заранее обслуженный и подготовленный автомобиль;
- схема для регулировки.
При ответственном подходе и соблюдении инструкций регулировка без прибора не уступит в качестве профессиональному оборудованию.
Необходимое оборудование и оснащение
Для выполнения настройки понадобятся инструменты:
- рулетка;
- маркер;
- строительный уровень;
- отвертка или шестигранник в зависимости от модели автомобиля;
- чистая тряпка.
Прибор для настройки фар стоит дорого, найти его можно в специализированных мастерских. Самостоятельная корректировка ничем не отличается от профессиональной, но занимает немного больше времени. Для проведения настройки следует выбирать теплый вечер без ветра и осадков.
С помощью настройки можно как улучшить свет фар, так и ухудшить. Негативные последствия возникают только в случае несоблюдения указаний и неправильном построении схемы.
Подготовка автомобиля
Для регулировки света нужно подготовить машину. Для этого нужно выполнить шаги:
- Накачать шины в соответствии с указаниями на табличке, расположенной на стойке водительского дверного проема.
- Очистить багажное отделение.
- Заправить полный бак топлива.
- Отмыть кузов на мойке.
- Установить машину на ровную площадку перед стеной, воротами гаража на расстоянии в 5 метров.
- Покачать кузов для расслабления пружин и амортизаторов.
- Открыть капот и протереть тканью оптику.
- Выставить корректор в нулевое положение.
Для проверки положения кузова нужно провести внешний осмотр или воспользоваться строительным уровнем.
Нанесение разметки

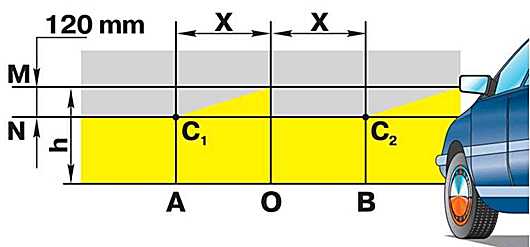

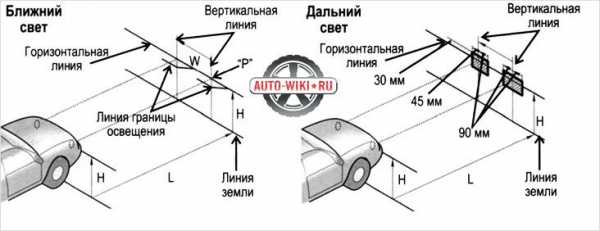

Схема регулировки поможет выставить верный угол и проверить область светотеневой полосы. Отметки делаются с помощью маркера и подходят для подстройки света рефлекторных и линзованных фар.
Как самостоятельно нарисовать схему:
- Измерить высоту лампы ближнего света относительно земли.
- Перенести горизонтальную линию на стену.
- Отметить центр автомобиля на схеме. За ориентир берется центр шильдика на решетке радиатора.
- Замерить расстояние между лампами в правой и левой фаре.
- Нанести отметки на стене относительно центральной полосы.
Свет фар в темноте даст четкие галки на схеме, благодаря которым можно качественно провести настройку. Такая таблица регулировки подходит для всех автомобилей и часто используется в автосервисах.
Винты в корпусе оптики позволяют изменять угол наклона фар, таблица не даст выйти за пределы рекомендуемых значений.

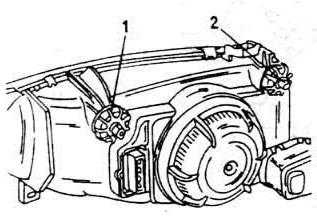

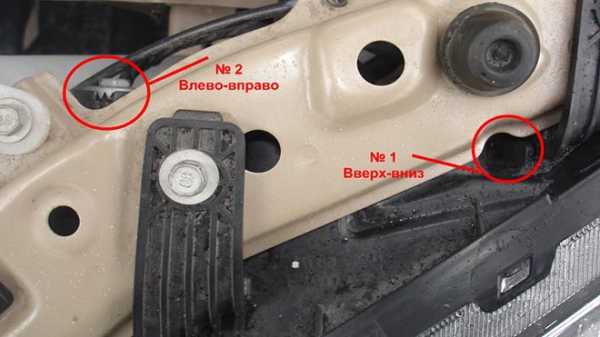

Места нахождения регулировочных винтов

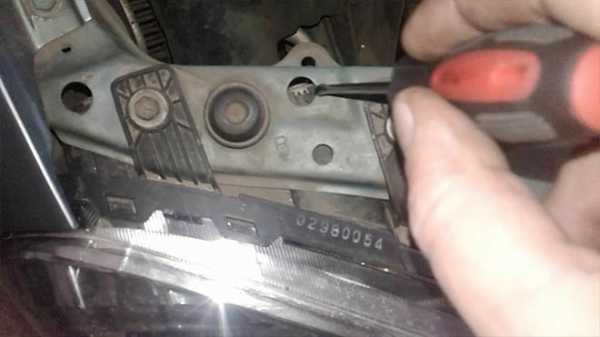

Регулятор фар — это винты или пластиковые шайбы, которые встроены в корпус оптики и отвечают за угол света.
Как настроить положение света регулировочными болтами:
- винты, которые отвечают за угол поворота рефлектора, располагаются ближе к решетке радиатора;
- угол света в вертикальной плоскости — зона ответственности винтов, которые находятся около крыльев машины.
Для дальнего света отдельного регулятора не существует. Оптика настраивается двумя основными винтами, которые крутятся с помощью отвертки или шестигранника.
Как регулировать: аккуратно крутить болты и наблюдать за изменением положения света относительно таблицы. Применение силы приведет к сломанному корректору или срезанной резьбе.
Процедура регулировки
Настройка фар с линзами, диодами и галогеном выполняется на подготовленном автомобиле в сухую погоду.
Как настроить линзованные фары:
- Установить линию излома галки в соответствии с измерениями расстояния между лампами относительно центра машины.
- Высота пучка выставляется ниже горизонтальной линии на 50 мм.
- Граница галки не должна выходить за пределы горизонтальной пометки.
Регулировка света с рефлекторной оптикой или светодиодами ничем не отличается от настроек линз.
Водители интересуются, как сделать фары ярче для улучшения видимости дорожного покрытия. Для этого нужно выполнить самостоятельную настройку и периодически проверять состояние фар и настройку света.
infokuzov.ru
Регулировка фар своими руками — как настроить фары автомобиля
Любому водителю известно, что комфортное управление автомобилем в темное время суток возможно только при условии правильной регулировки фар. Если регулировка угла наклона фар выполнена неверно или не выполнена вообще, то водители машин, едущих по встречной полосе, с большой долей вероятности будут ослеплены рассеянным световым потоком. В такой ситуации значительно возрастает вероятность лобового столкновения во время встречного разъезда автомобилей. Кроме того, снижение эффективности работы фар существенно уменьшает зону видимости, создавая потенциальную угрозу возникновения дорожно-транспортного происшествия.
Когда нужно регулировать

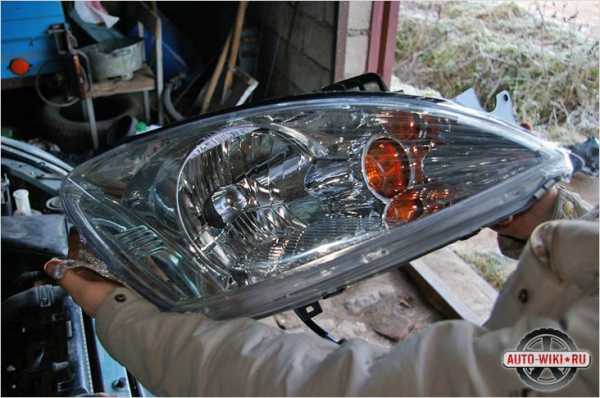

Регулировка нужна после замены фары
В процессе езды по дорожному покрытию автомобиль неизбежно наезжает на различные неровности дороги. Вследствие этого через некоторое время заводская регулировка оптики сбивается и нуждается в корректировке.
Помимо этого, угол наклона фар обязательно должен регулироваться в случае возникновения одного из описанных ниже событий:
- Установка новой фары, лампы или ее отражателя.
- Монтаж противотуманных фар.
- Возникновение ДТП, в результате которого была повреждена передняя часть кузова транспортного средства.
- Установка новых элементов подвески или проведение работ, связанных с их ремонтом.
- Замена дисков или резины.
Как осуществляется регулировка

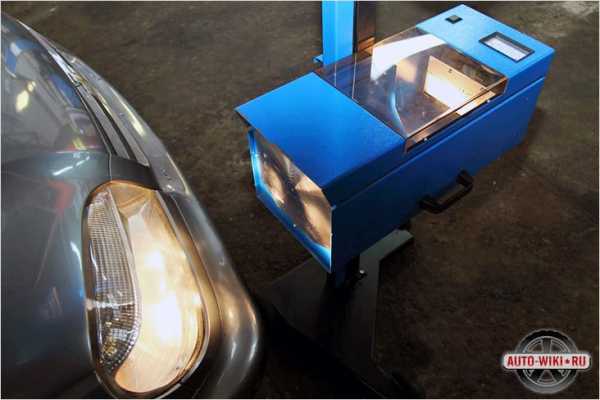

С помощью профессионального оборудования
Конечно, процедуру регулировки направления светового пучка лучше всего производить на СТО. Недостаток этого метода в том, что за регулировку фар, как и за любую другую услугу, которую оказывают СТО, нужно будет заплатить определенную сумму денег. Не следует забывать и о существенном преимуществе метода. Оно заключается в том, что станции технического обслуживания в своем распоряжении имеют профессиональное оборудование и стенды. Благодаря такой регулировке световой поток, который создают фары вашей машины, будет правильно распределен по проезжей части и по краям обочины.
Для экономии семейного бюджета осуществить данную процедуру можно самостоятельно. Ниже описаны действия, которые надо выполнить в этом случае.
Оптика должна быть чистой и без дефектов
Подготовка площадки. Для того чтобы процедура регулировки фар была проведена правильно, транспортное средство должно стоять на ровной горизонтальной площадке. Для обеспечения дополнительной фиксации под колеса автомобиля рекомендуется установить противооткатные упоры.

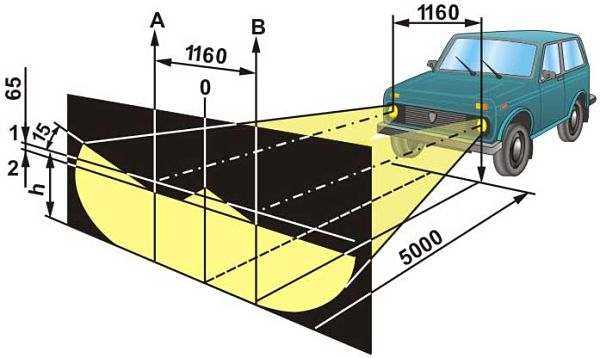

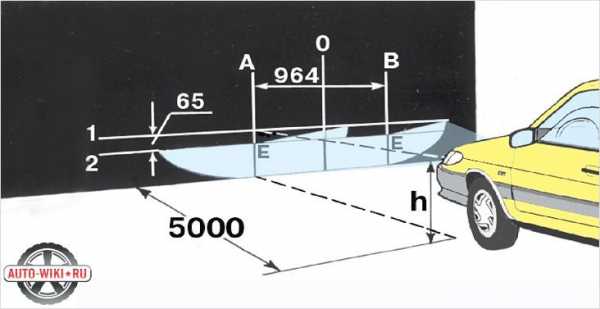

Схема регулировки
Подготовка контрольного экрана. В качестве стенда, на котором будет начерчена схема регулировки фар автомобиля, проще всего использовать ровную стену, однако в случае необходимости ее можно заменить гаражными воротами или листом фанеры.
Процесс составления схемы выглядит следующим образом:
- Транспортное средство вплотную подгоняется к стене.
- Отмечается точка, соответствующая центру транспортного средства.
- Две другие точки наносятся таким образом, чтобы они соответствовали центральной оси ламп головной оптики.
- Автомобиль отгоняется от стены на расстояние 5–7,5 метров (в зависимости от марки автомобиля).
- Через три заданные точки проводятся вертикальные линии «А», «О», «В».
- Чертится горизонтальная линия «1», которая должна проходить через вышеозначенные контрольные метки.
- Горизонтальная линия «2» располагается ниже первой на расстоянии от 5 до 7,5 см. (в зависимости от марки машины).
- Точки «Е» указывают место пересечения прямых «В» и «А» с прямой «2».
Регулировка фар. Процедура регулировки фар состоит из нескольких простых действий, выполнение которых не займет много времени даже у человека, впервые этим занимающегося.
Ближний и дальний свет
- Включается ближний свет.
- Одна из фар прикрывается куском плотной материи или любым другим подходящим материалом.
- При помощи регулировочных винтов, которые чаще всего расположены на внутренней поверхности фар, световой пучок корректируется таким образом, чтобы центральная точка его верхней границы совпадала с точками «Е» на построенной схеме. Из этих же точек должен выходить и наклонный луч, который отвечает за освещение правой обочины.
- Регулировка второй фары осуществляется также.

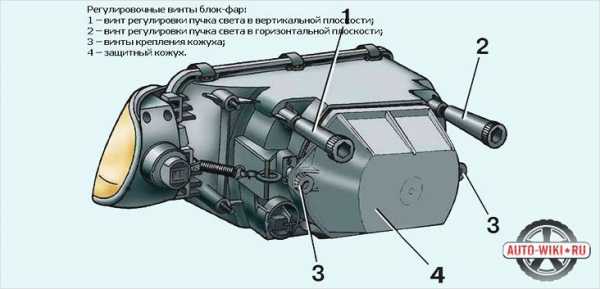

Регулировочные винты
Как видно, самостоятельная регулировка фар является несложным процессом, не занимающим много времени и не требующим специального оборудования.
Если данная статья не ответила на все интересующие вас вопросы, то смотрите видео, в котором детально показана регулировка фар.
Видео
Читайте и другие наши статьи:
Как отполировать фары
auto-wiki.ru
Регулировка фар автомобиля своими руками
Чтобы обеспечить оптимальное освещение участка дороги и исключить ослепление встречных автомобилей необходимо производить регулировку фар.
Данную процедуру специалисты рекомендуют выполнять не реже одного раза в год, а также в следующих случаях:
замена лампочек или фары;
замена блока управления перемещения оптики, если он предусмотрен на данной модели;
ремонт корпуса фары;
ремонт передней части кузова;
замена дисков или шин;
ремонт или замена подвески.
Как отрегулировать фары самому
Как правило, регулировка фар должна выполняться на специальных стендах с использованием соответствующего оборудования. Правильно установить требуемые параметры светового потока можно и самостоятельно, если иметь представление о том, как производится регулировка фар автомобиля. Уточнить тонкости выполнения данного мероприятия можно в руководстве по эксплуатации конкретной модели авто.
Для регулировки фар в конструкции головной оптики предусмотрены специальные винты. Как правило, они размещены на задней части фары слева и справа. В некоторых моделях регулировочные винты могут быть вынесены за пределы корпуса блок-фары. Однако принцип юстировки остаётся аналогичным. Вращая винты можно изменять наклон и поворот фары, корректируя направление светового потока в вертикальной и горизонтальной плоскости.
Если на вашем автомобиле установлен гидрокорректор, то необходимо установить его переключатель в нейтральное положение.
Готовим автомобиль
Чтобы выполнить настройку фар необходимо подготовить транспортное средство. В первую очередь нужно вымыть и протереть фары. Затем проверяем давление в шинах, которое должно соответствовать параметрам, указанным в руководстве по эксплуатации.
Если для данной модели предусмотрены другие мероприятия перед регулировкой, то выполняем и их. Это могут быть: полная или частичная заправка бака топливом, наличие на переднем сидении груза, соответствующего весу водителя, определённая загрузка и так далее. В общем, необходимо подготовить автомобиль в таком варианте, который чаще всего вами используется.
Готовим под регулировочные винты отвёртку, шестигранник или иной ключ, а также щиток, чтобы закрыть фару.
Готовим площадку и стенд
Для качественной регулировки фар необходимо найти ровную горизонтальную площадку. Вместо стенда можно использовать щит, стену или ворота гаража, на которых рисуется схема регулировки фар. Для всех моделей транспортных средств она идентичная и представляет собой 3 вертикальные и 2 горизонтальные линии.
Схема регулировки фар
Вертикальные линии рисуются следующим образом:
- «О» — ось автомобиля;
- «В-1» — центр левой фары;
- «В-2» — ось правой фары.
Сначала проводим верхнюю горизонталь «Г-3» на уровне центра симметрии фар автомобиля. Для этого замеряем расстояние от пола до центра фары, отмечаем его на вертикальных линиях «В-1» и «В-2» и проводим горизонталь. После этого ниже лини «Г-3» на 50—75 мм (зависит от конкретной модели автомобиля) проводим горизонтальную черту «Г-4». Точки пересечения лини «Г-4» с вертикальными обозначим «Л» и «П». Таким образом, точка «Л» — это будет центр левой фары, «П» —правой.
Чтобы не ошибиться и проверить, правильно ли нарисована схема регулировки фар, можно выполнить следующее. Установите стенд или подгоните автомобиль к стене (если нет стенда) на расстояние 20—25 см и включите ближний свет фар. По центру левого и правого светового пятна нарисуйте вертикальные линии «В-1» и «В-2». Также проведите и горизонтальную линию «Г-3». Затем начертите линию «Г-4». Отметьте точки пересечения «Л» и «П». Таким образом, стенд будет соответствовать вашей модели автомобиля.
Паркуем автомобиль
Автомобиль необходимо установить строго перпендикулярно к стенду на расстоянии 5,0—7,5 м, в зависимости от модели. Например, для автомобилей ВАЗ это расстояние должно быть 5,0 м, а для Audi, BMW – рекомендованное расстояние 7,5 м.
После этого открываем капот. При необходимости снимает декоративные щитки (решётки или иное, в зависимости от конкретной модификации авто). Затем включаем ближний свет фар и начинаем регулировку.
Поэтапная регулировка фар
Каждую блок-фару необходимо корректировать отдельно. Обычно регулировка фар своими руками проводиться только на ближнем свете. Если правильно всё отрегулировать, то дальний свет двухнитевых лампочек автоматически будет соответствовать необходимым параметрам.
В первую очередь регулируем световой поток левой фары. Для этого правую фару закрываем щитком. С помощью регулировочных винтов устанавливаем верхнюю границу светового пятна на уровне линии «Г4». При этом начало наклонного участка светового потока должно исходить из точки «Л». В аналогичном порядке регулируем правую фару, предварительно закрыв щитком левую оптику. В заключение проверяем, чтобы уровень светового потока левой фары совпадал с высотой пятна правой оптики.
Если установлены противотуманные фары, их регулировка выполняется по такому же принципу. Верхняя граница светового потока должна быть на уровне горизонтальной линии «Г-4».
Видео урок по самостоятельной регулировке фар
Как видим, регулировка фар своими руками не представляет особой сложности. При правильном выполнении данной процедуры можно добиться качественных результатов.
Следует заметить, что руководством по эксплуатации некоторых автомобилей самостоятельная регулировка фар не рекомендуется.
В первую очередь это касается иномарок. Например, все модели Мерседес после 2000 года. Регулировка фар таких автомобилей должна производиться квалифицированными специалистами с помощью специального оборудования, которое есть только в специализированных сервисных центрах. Если у вас нет возможности воспользоваться услугами СТО, то можно выполнить регулировку фар своими руками по вышеизложенной методике.

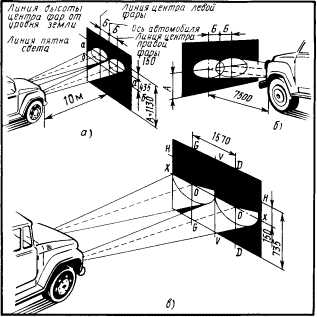

Особенности регулировки фар грузовых автомобилей
В принципе, порядок регулировки фар грузовой машины не отличается от вышеописанной последовательности. Сначала готовим автомобиль, проверяем давление в шинах, наличие топлива в баке и загрузку. Затем готовим импровизированный стенд на расстоянии 10 метров от машины.
Схема регулировки рисуется аналогичным образом, за исключением небольших отклонений в размерах. Например, для автомобилей КамАЗ, МАЗ или КрАЗ вторая горизонтальная линия «Г-4» чертится на расстоянии 0,3 м от линии «Г-3».
После подготовительных процедур приступаем к регулировке. Включаем ближний свет и закрываем одну фару щитком.
Регулировочными винтами корректируем верхний край светового пятна, чтобы он совпал с линией «Г-4». При этом наклонная ограничительная линия, направленная под углом в 15о вверх, должна исходить из точки «Л» для левой фары и соответственно «П» — для правой. Допускается смещение точки начала ограничительной линии во внешнюю сторону не более 0,2 м. Аналогично регулируются и противотуманные фары.
Регулировка фар грузового автомобиля производится путём ослабления крепления на кронштейнах, если конструкцией оптики не предусмотрены регулировочные винты. После как скорректировано положение фары, необходимо затянуть крепление. В конце регулировки следует обязательно проверить, что световые потоки обеих фар установлены на один уровень.
vipwash.ru
Последовательность регулировки фар своими руками
Современные автомобильные лампы излучают очень яркий свет, который при неправильной установке фары ослепляет встречных водителей, создавая угрозу безопасности движения. Несмотря на то, что фары на заводе проходят настройку направленности излучения по специальным приборам, со временем эта настройка требует корректировки после замены ламп, стекла, деформации кузова или ремонта подвесной системы. Световой поток фар должен охватывать проезжую часть дороги непосредственно впереди машины и часть обочины, не задираясь высоко вверх.

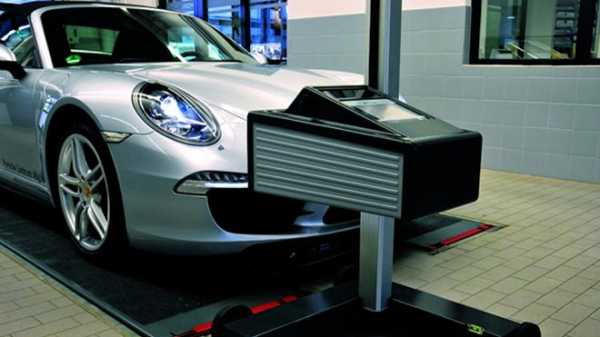

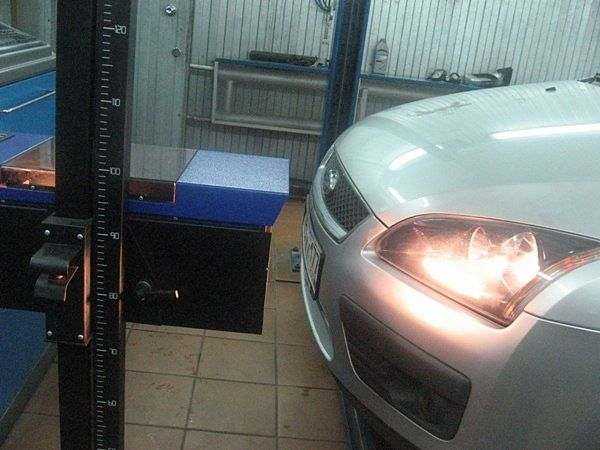

Регулировка фар на СТО с помощью приборов
Обычно регулировку светового потока головных фар производят на СТО с помощью специального прибора, обеспечивающего хорошую точность установки. Опытные специалисты выполнят эту процедуру за небольшую цену. Однако не всегда на СТО попадаются грамотные и добросовестные работники, гарантирующие качество настройки. К сожалению, Интернет — форумы полны отрицательных высказываний автолюбителей по отношению к таким горе — мастерам. Поэтому иногда нелишне самостоятельно заняться проверкой настройки фар и их регулировкой.
Хотя эта работа и не требует особых навыков от исполнителя и под силу любому автолюбителю, однако после первой самостоятельной настройке нужно будет проверить результаты своей работы опытным мастером авторитетного СТО, чтобы быть в дальнейшем уверенным в своих действиях.
Что нужно для выполнения работ
Отрегулировать фару на новых моделях автомобилей можно, не разбирая оптику, используя для этого пластмассовые головки регулировочных винтов, расположенных на тыльной её поверхности. Винты позволяют перемещать фару в вертикальном направлении и поворачивать поток света по горизонтали от края к центру и наоборот. Для выполнения регулировки фар потребуется отвёртка «под крест» различной длины или шестигранный гаечный ключ.
На разных моделях автомобилей производители обычно обговаривают его загрузку, при которой производится корректировка фар . Если этого нет в инструкции по эксплуатации автомашины, то следует выполнять регулировочные работы при полностью заправленном и снаряженном её состоянии. Предварительно нужно обеспечить нормальное давление во всех шинах и одинаковую нагрузку на переднюю и заднюю оси.
Также автомобиль не должен иметь заметных дефектов подвесной системы, влияющих на его клиренс. Большое значение имеет отсутствие дефектов в лампах освещения, установленных в фары, так как они могут привести к невозможности корректировки направления светового потока. Процедура настройки также зависит от типа установленных ламп на фарах. Они могут быть отдельные для ближнего и дальнего света или совмещённые с двумя нитями накала. При установке раздельных ламп следует проводить настройку отдельно для каждой лампы – для ближнего и для дальнего света. При наличии совмещённых ламп регулировка фар производится только по ближнему расстоянию.

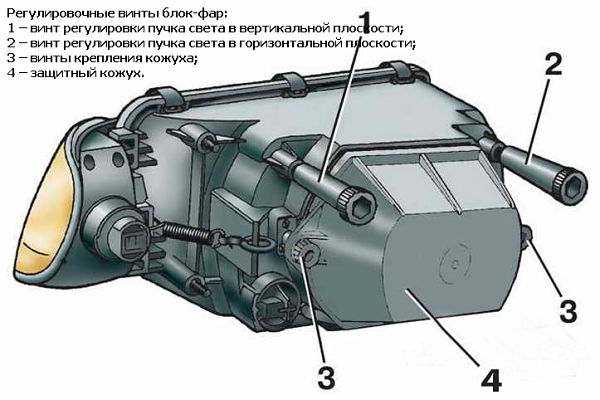

Регулировочные винты блок-фар ВАЗ 2110
В основном на всех марках автомобилей направление светового потока регулируется с помощью двух регулировочных винтов. Несмотря на внешнюю простоту процедуры, практически выполнить её не всегда получается так просто. Особенно это касается устаревших моделей авто с круглыми головными фарами. Причина тому – коррозия и деформация мест крепления фар. Винты со временем могут прикипеть и приржаветь, и их очень непросто бывает отвернуть. Водителям «Жигулей» моделей 2101, 011, 06, «Нивы» нужно периодически смазывать винты антикоррозионными смазками.
Владельцам авто с блок-фарами легче, в них винты расположены сзади и менее подвержены коррозии, но их также следует периодически шевелить, чтобы они не схватились намертво. Чаще всего начинает покрываться ржавчиной низ рефлектора фары за счёт стекания туда конденсата, образующегося при перепаде температур на поверхности рефлектора. Чтобы влага своевременно испарялась, нельзя герметизировать специальные технологические отверстия в фаре, обеспечивающие вентиляцию воздуха.
К вопросу настройки направления светового потока фар нужно подходить со всей ответственностью, так как неправильная установка приведёт к тому, что фары будут светить слишком близко от машины или, наоборот, слишком далеко, слепя встречных водителей, что одинаково отрицательно влияет на безопасность движения в тёмное время суток.
Как выполняется корректировка фар — план проведения работ
Алгоритм регулировки света любой марки автомобиля примерно одинаков. Чтобы правильно провести регулировку фар своими руками нужно подобрать площадку с ровным покрытием около забора, стены здания или гаража так, чтобы на них можно было бы нарисовать мелом тарировочные метки и линии. Подготовленная автомашина устанавливается на площадке носом перпендикулярно к стене на дистанции 5 метров до неё.
Схема самостоятельной регулировки фар
Далее на стене производится разметка тарировочного экрана. Для этого:
- центральная продольная ось автомашины доводится по земле до стены и продолжается перпендикулярно вверх по стене в виде центральной нулевой линии «0»;
- измеряется база между центрами фар на автомашине, которая переносится на стену, как расстояние между двумя вертикальными линиями (слева – «Л», справа – «П»), расположенными симметрично и параллельно нулевой линии;
- измеряются высоты расположения центров обеих фар от земли, и они переносятся на стену в виде горизонтальной линии «Н». Если значения высот обеих фар отличаются, то линия на стене получится наклонной, чего быть не должно. Для устранения разницы нужно выровнять давление шин и качнуть несколько раз машину, чтобы привести рессоры и амортизаторы в нормальное положение.
Если автомобиль имеет электрический или гидравлический привод корректировки фар, то ручку его регулировки следует выставить в нулевое положение, так как в другом положении корректор автоматически вернёт прежнюю настройку фар.
Каждую фару нужно регулировать отдельно, отключив питающий провод одной из них, во время настройки другой, или закрыв её непроницаемым материалом. Включив фару в режиме ближнего света, нужно проверить совпадение светового пятна на стене с нанесённой разметкой. В идеале должно быть совпадение верхней границы светового пятна с линией горизонта «Н» и точек перехода границы светового пятна из горизонтальной линии в наклонную с вертикалями «Л» и «П».
Если есть отклонения границ пятна от линий разметки, то нужно произвести корректировку фар, подкручивая головки регулировочных винтов. Один из винтов, находящийся снизу или сверху фары, изменяет её наклон по вертикали, те есть устанавливает верхнюю границу светового пучка на тарировочную линию «Н». Второй винт, расположенный сбоку с наружной стороны фары, изменяет направление пучка света по горизонтали, то есть перемещает точку преломления пятна до совпадения с вертикальными линиями «Л» и «П».
Настройка противотуманных фар производится аналогично, только регулируется пятно только по вертикали, то есть по высоте. При этом верхняя граница светового пятна на стене от противотуманной фары должна быть ниже на 20 см от горизонтальной линии «Н», размеченной для ближнего света. На этом процесс самостоятельной настройки фар можно считать завершённым. Правильность её выполнения будет заметна уже во время первой же ночной поездки.
