Провода для сабвуфера своими руками
Покупая сабвуфер и усилитель для него, не все задумываются о проводах для них.
А ведь хорошие проводники составляют значительную часть от общей суммы покупки. Какие провода нужны для подключения сабвуфера и усилителя.
Содержание статьи:
Какие провода нужны для подключения сабвуфера и усилителя
- Для подключения сабвуфера к усилителю необходимы акустические провода.
- Чтобы подключить головное устройство к усилителю, нужны межблочные, или, как их еще называют, сигнальные кабеля.
- А для подключения усилителя к аккумулятору надо использовать силовые провода.

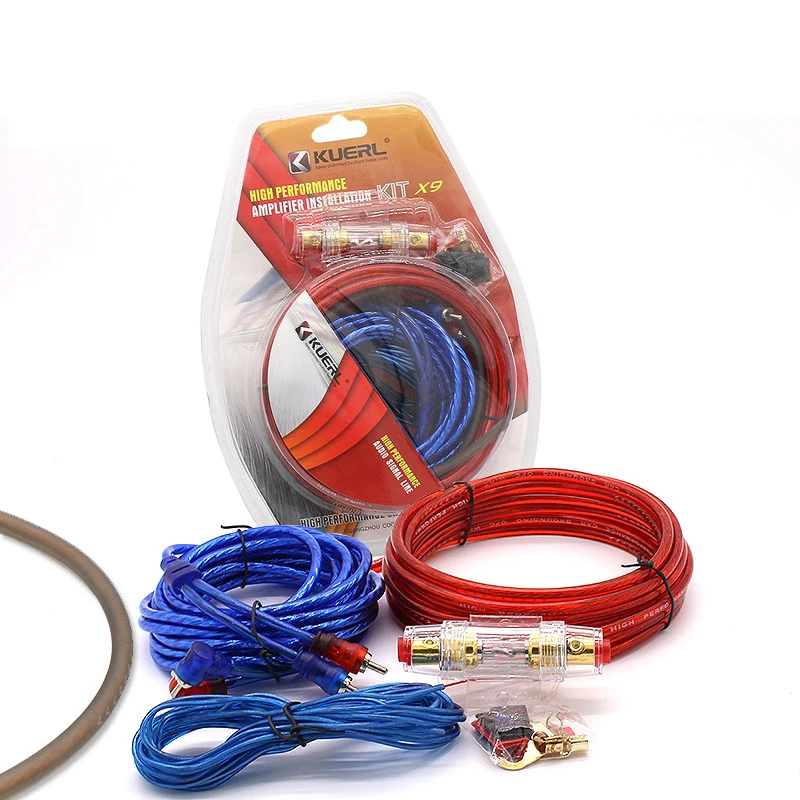

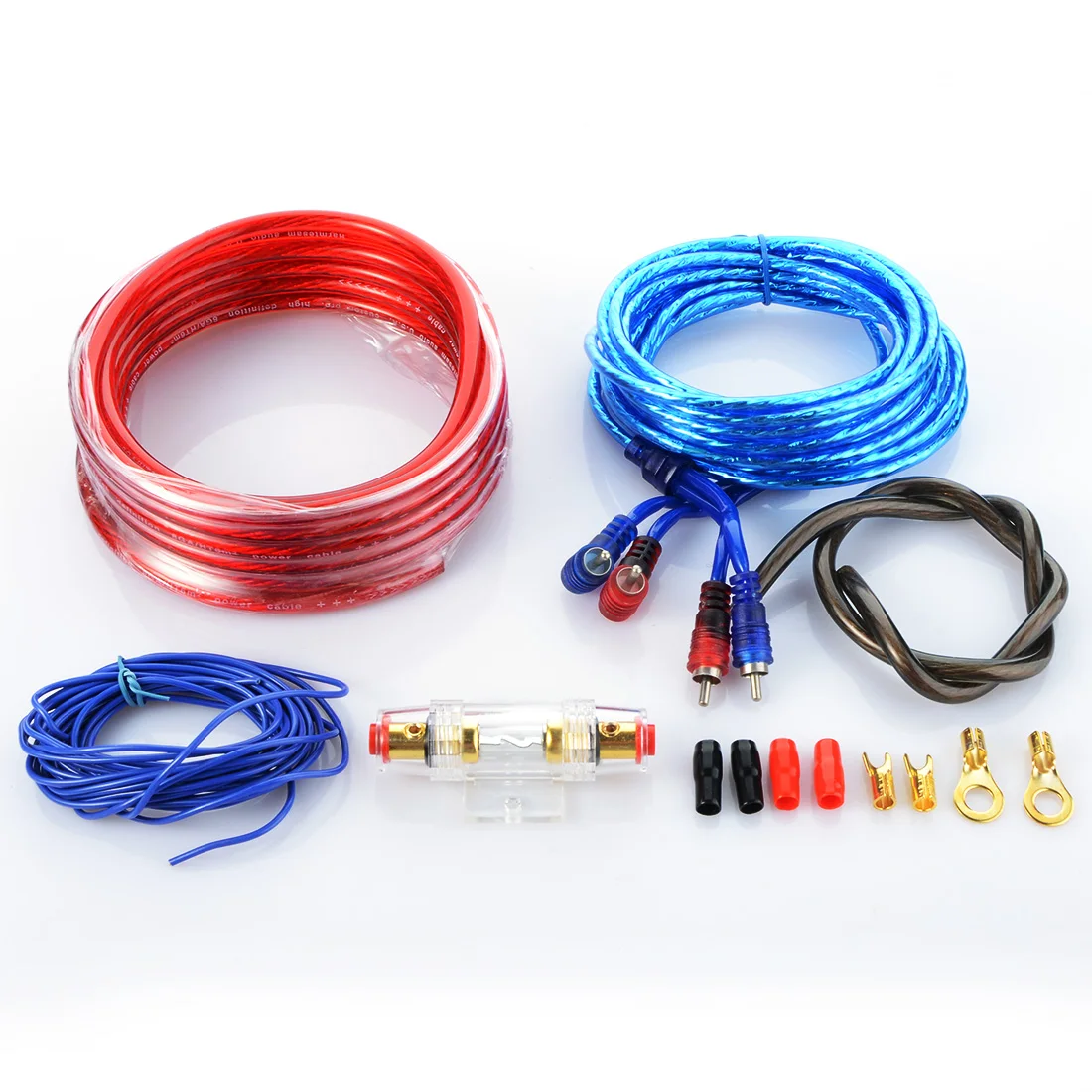

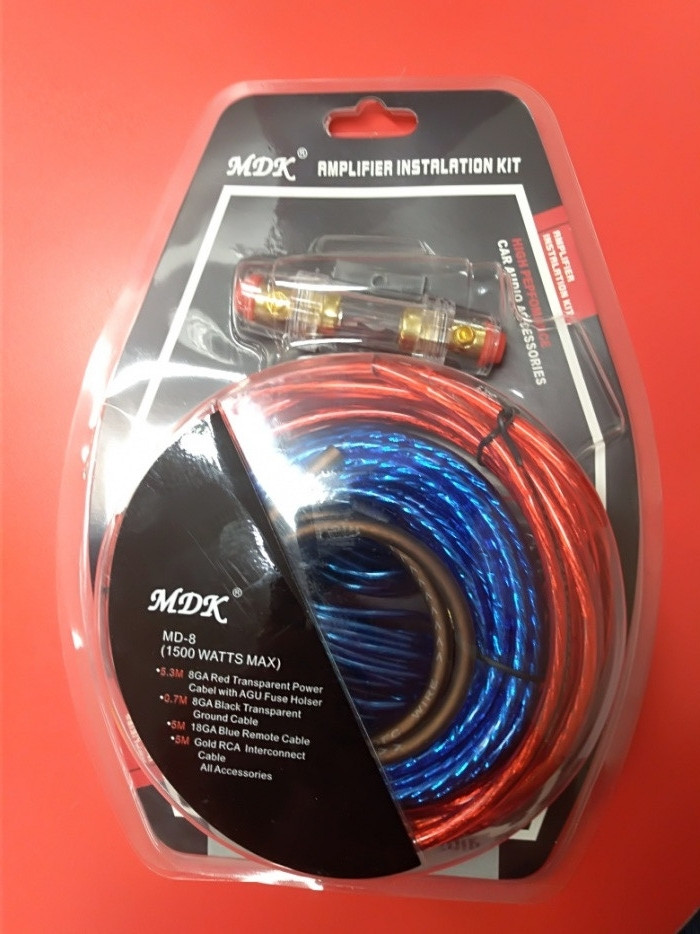

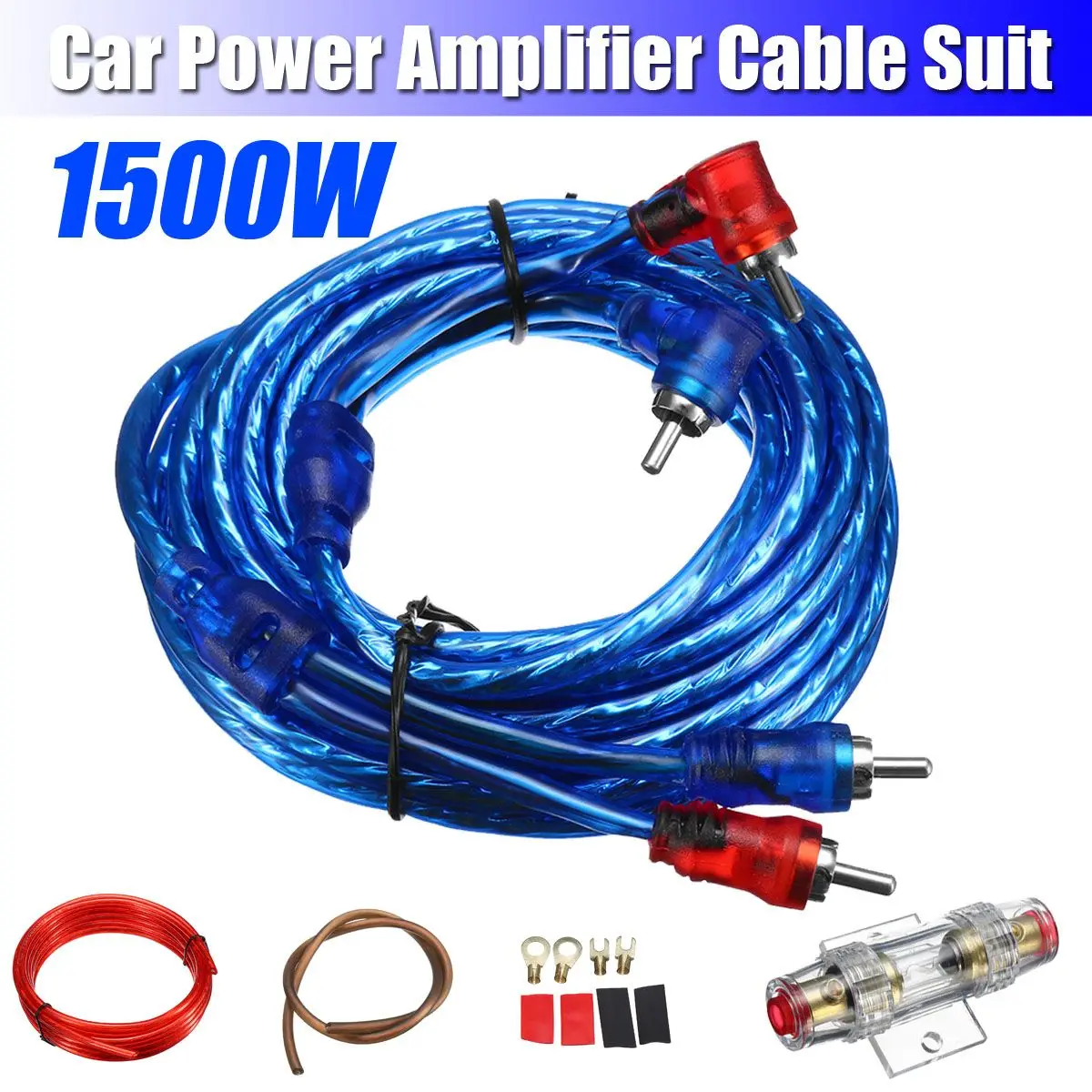

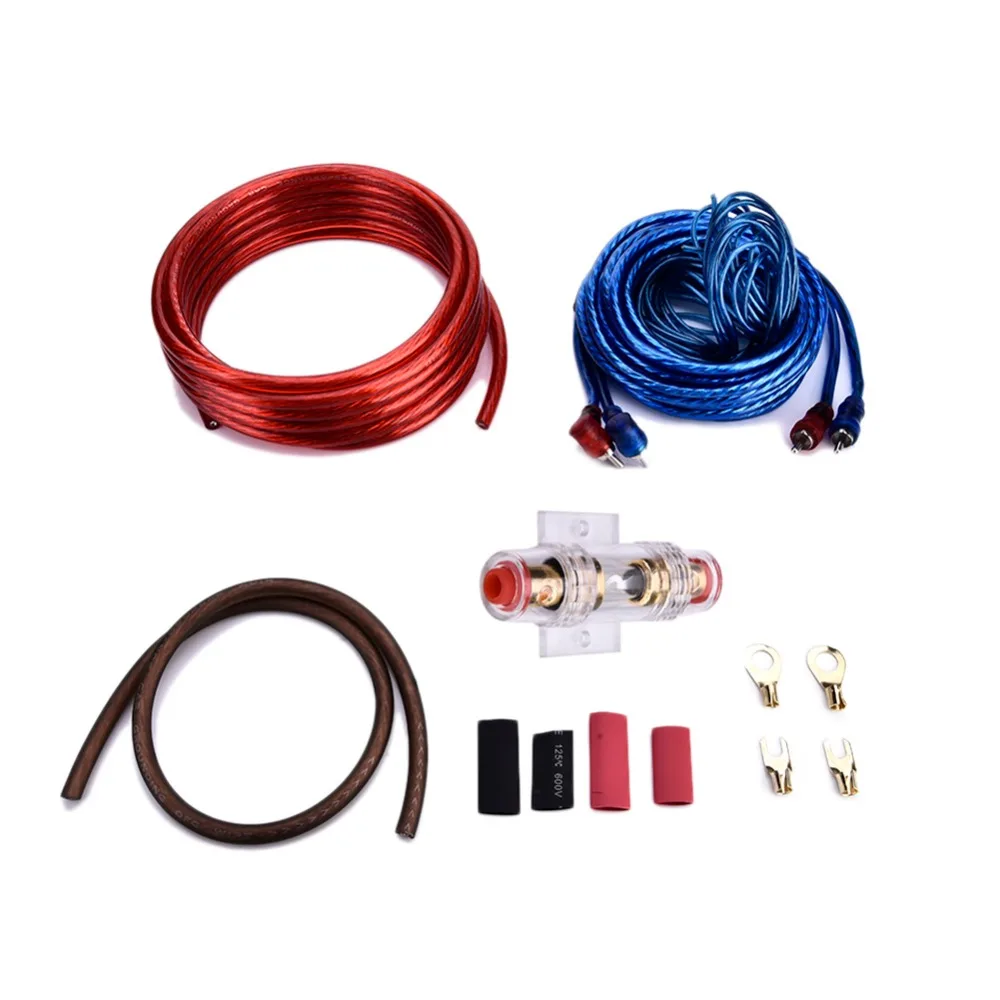

В магазинах, торгующих товарами для автозвука, можно увидеть готовые комплекты для подключения. У тех, кто не очень хорошо разбирается в теме, может возникнуть соблазн купить такой комплект, чтобы не думать, сколько и каких проводов нужно приобретать. Особенно, если этот комплект дешевый.
Покупать такие недорогие «готовые наборы» не стоит.
Во-первых: потому что их длины может не хватить для вашей акустической системы, и все равно придется докупать еще.
Во-вторых: качество таких комплектов, часто оставляет желать лучшего. И внешне они могут выглядеть хорошо, за счет толстой изоляции, а по качеству будут отвратительными. Потому что токопроводящая жила у дешевых проводов, как правило, очень тонкая.
В-третьих: подключение с помощью такого комплекта может быть просто опасным. Ведь плохие предохранители и тонкий провод создают отличные условия для короткого замыкания и возгорания. А сэкономив на проводах, можно потерять автомобиль…
Конечно, если производитель готового комплекта — известный бренд, цена набора соответствует его качеству, а длина каждого компонента вам подходит, можно купить такой набор. В остальных случаях лучше каждый провод приобрести отдельно, нужного вам качества и длины.
Какое качество должно быть у проводов?
Лучше всего приобретать провода, сделанные из меди, с хорошей гибкой изоляцией, которая не трескается на морозе. Омедненный алюминий — плохой вариант.
А вот какие провода нужны для подключения сабвуфера, брендовые или из ближайшего магазина электротоваров? Практика показывает, что для звука большой разницы нет.
Но провод из электротоваров может выглядеть проще, а его изоляция будет не такая качественная. Но и цена будет значительно меньше. Хорошие брендовые провода обычно сделаны качественно, изоляция у них гибкая и прочная, выглядят они шикарно, но могут стоить так же, как, например, сабвуфер, который вы собираетесь подключать.
Производители проводов для подключения сабвуфера и усилителя
Производителей проводов множество. В каждой линейке товаров есть как очень дорогие, так и бюджетные изделия. Чтобы выбрать хороший бренд, надо посоветоваться с людьми, которые занимаются акустикой и автозвуком, почитать на форумах отзывы. Идеально было бы послушать, как звучит музыка в вашей системе с разными проводами, особенно это актуально для межблочных кабелей. Но мало у кого есть такая возможность.
Акустический кабель
Акустический кабель должен быть толстым и медным.
Для мощных сабвуферов, можно использовать 6 мм², но нужно смотреть, позволит ли клемма на динамике вставить такой провод.
Кстати, пробуя акустические провода разной толщины, можно почувствовать, как влияет толщина на качество звука. Чем тоньше провод — тем хуже будет бас.
Если усилитель размещается в багажнике, возле сабвуфера, то акустического провода нужно немного, 50-100 см.
Каким должен быть межблочный кабель?
Максимально качественным, который вы можете себе позволить. Разъемы должны быть сделаны из надежного материала, которые бы не сломались после нескольких включений, а сам кабель — хорошо экранированным, так как именно «межблочник» сильнее всего ловит наводки.
Кстати, межблочный кабель — самый дорогой из всей проводки, нужной для подключения сабвуфера и усилителя. Некоторые любители автозвука сами делают межблочные кабеля. Это не так сложно, как может показаться.
Нужно купить разъемы, качественный кабель и правильно все это спаять. Инструкцию можно найти в статье “Межблочный кабель своими руками” на нашем сайте.
Межблочный кабель, при размещении усилителя в багажнике, нужен длиной около 4-5 метров. Лучше будет, если перед покупкой вы померяете рулеткой нужное расстояние. Не надо рассчитывать впритык, но и большого запаса тоже делать не стоит.
Силовой кабель
Силовой кабель — очень важная часть проводки, потому что именно от него зависит безопасность автомобиля. Его не покупают наугад. Есть таблицы, позволяющие рассчитать сечение кабеля в зависимости от потребления тока вашей акустической системой. Исходя из этого, приобретают кабель.
Он также должен быть медным, в хорошей, гибкой и негорючей изоляции. Длина его также будет около 5 метров, отдельно для «плюса» и «минуса». Подключать провод лучше напрямую от аккумулятора, используя предохранители.
И еще, надо придерживаться важного принципа прокладки проводов, если не хотите «ловить наводки»: силовые кабеля нужно прокладывать по одному борту автомобиля, а сигнальные — по другому, чтобы они не пересекались между собой.

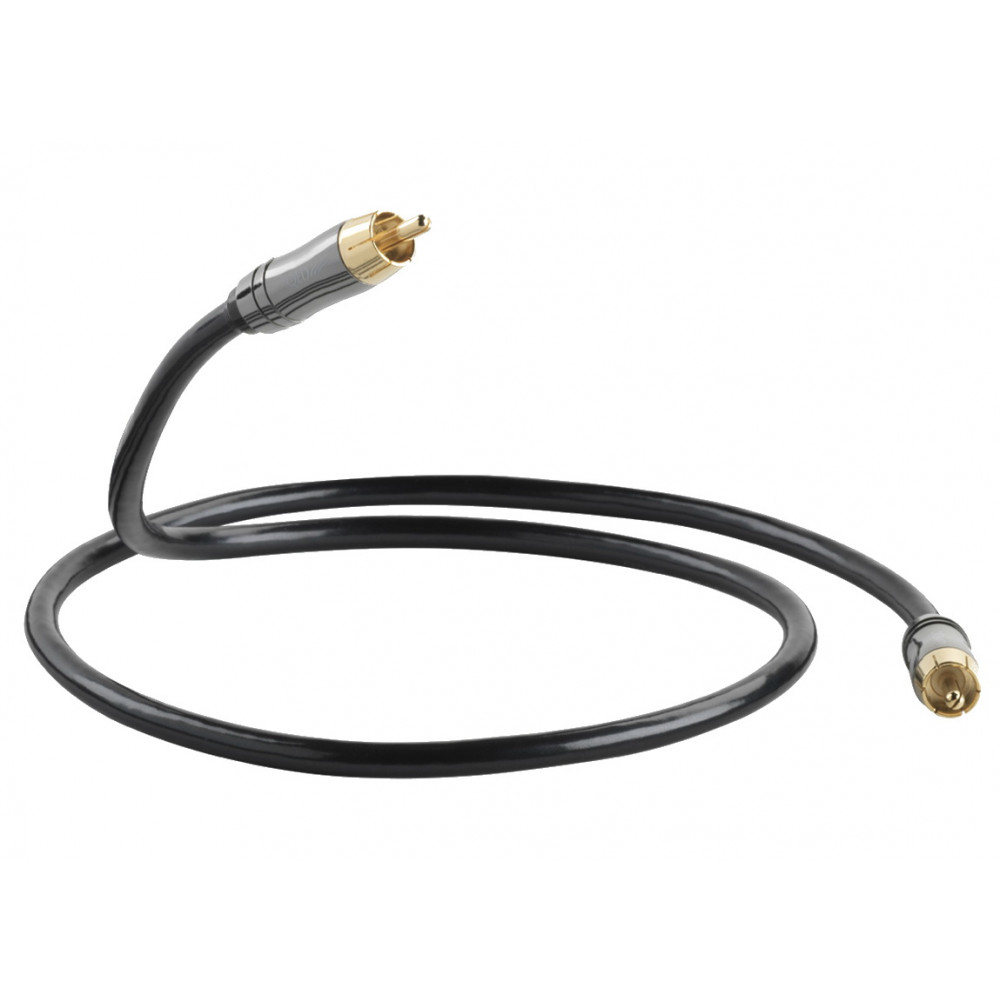

Метод изготовления кабеля (1RCA-1RCA) высокого класса для подключения активного сабвуфера
В свое время ко мне обратился заказчик моих межкомпонентных кабелей с вопросом, а возможно улучшить с помощью сигнального кабеля звук такого довольно специфического компонента в составе ДК, как активный сабвуфер.
Сама постановка вопроса меня озадачила, т.к. я не являюсь поклонником универсальных решений и не рассматриваю их, по крайней мере для себя, как средство для высококачественного воспроизведения музыки. И тем не менее, вопрос был поставлен. Казалось бы, что все претензии могут быть только к сабвуферу, как к устройству. По сути это узкоспециализированная акустическая система со встроенным усилителем мощности, небольшим количеством регулируемых параметров, которая в должна эффективно работать в ограниченном диапазоне частот от 20 до 200 Гц. Однако промышленность производит огромную номенклатуру этих изделий и на первый взгляд кажется, что достаточно приобрести сабвуфер соответствующего качества, и тогда со звуковой поддержкой низкочастотного диапазона вопрос с учетом правильной размещения, регулировки частоты среза, мощности, фазы, будет решен.
Оказалось что это далеко не так, с чем и столкнулся, человек задавший мне вопрос.
Оказалось, что абсолютное большинство бюджетных сигнальных кабелей для подключения сабвуферов попросту не справляются со своей задачей, т.к. плохо работают в этом диапазоне звуковых частот, что выражается в затянутости звучания, гулкости, плохой ритмичности, условности и аморфности звучания. По понятным причинам никто из производителей особенно не стремится применять высококачественные кабели при построении сабвуферных интерконнектов, что обусловлено их большой длиной, а следовательно повышает их стоимость. Точнее если использовать для их производства традиционные кабели высокого качества эффективно работающие во всем диапазоне звуковых частот, то кабель, как конечное изделие будет иметь весьма нескромную стоимость.
- высококачественная передача звука в диапазоне частот 20-200Гц, свободная от недостатков перечисленных выше. Качество передачи сигналов других частотных диапазонов безразлична;
- симметричная конструкция кабеля с низким удельным сопротивлением проводников и низкой погонной емкостью;
- наличие эффективного одиночного экранирующего слоя;
- отсутствие микрофонного эффекта;
- гибкость кабеля ;
- совместимость по диаметру с RCA разъемами;
- разумная стоимость и доступность.
По ряду причин, одной из которых явилась доступность и разумная цена изделия, я решил поискать кабели удовлетворяющие данным условиям среди широкого ассортимента микрофонных и инструментальных кабелей выпускаемых компаниями ориентированными на сектор студийного и профессионального оборудования.
Сначала была изучена номенклатура изделий выпускаемых различными производителями и среди них были отобраны модели кабелей представляющих потенциальный интерес. Те кабели, что удалось достать и были протестированы. В результате данного тестирования был отобран кабель полностью соответствующий сформулированным требования в том числе и по звуку. Этим кабелем явился Cordial CMK222.
Он представляет собой классический симметричный кабель, с площадью сечения многожильных проводников проводников 0,22 мм2, очень плотным спиральным медным экраном, в сочетании с низкой погонной емкостью проводник/проводник и проводник/экран, а также низким удельным сопротивлением. Выпускается в черном, синем, желтом, зеленом, красном и пурпурном цветом оформлении.
Средняя стоимость кабеля составляет 1$/метр.
Для изготовления кабеля нам потребуется его отрезок необходимой длины, пара RCA разъемов Neutrik (модель NYS373), либо аналогичного качества, серебросодержащий безсвинцовый припой (например, Asahi), нейтральный канифольный флюс, небольшие отрезки термоусадочной трубки диаметром 6,4мм и 12 мм.
Из инструментов нам нужны: паяльник, острый нож, кусачки, пинцет, линейка, промышленный фен или газовая зажигалка.
Теперь с каждой стороны кабеля острым ножом осторожно, чтобы не повредить экранирующую оплетку, снимаем по 1см внешней изоляции. Теперь ориентируем кабель по направлению против надписи, нанесенной на поверхность внешней изоляции. С левой стороны кабеля аккуратно обрезаем ножом или кусачками х/б нить в которую обернуты проводники кабеля. С правой стороны кабеля кроме х/б нити необходимо обрезать медные оголенные проводники, составляющие экранирующую оплетку кабеля, причем обрезать их таким образом, чтобы они не выходили за пределы внешней изоляции кабеля.
Теперь одеваем на кабель с каждой из сторон по отрезку термоусадочной трубки длиной 1,5 см (D=6,4мм), далее одевается защитный колпачек разъема. После этого с пружин, входящих в комплект разъема, снимаются стопорные кольца, и одеваются на кабель с каждой из сторон (не перепутайте стороны колец). Пружины откладываем в сторону за ненадобностью. Теперь укорачиваем на 3 мм белые сигнальные проводники с каждой стороны кабеля. Далее зачищаем по 4мм изоляции на сигнальных проводниках. Медные проводники экранирующей оплетки с левой стороны кабеля собираются в пучек и плотно скручиваются. Оголенные части проводников и экран покрываются флюсом. Флюсом также покрываются контакные поверхности RCA разъемов, предназначенные для пайки. После этого подпаиваем сначала красные проводники на центральные сигнальные контакты RCA разъемов. С правой стороны кабеля на земляной контакт разъема подпаивается белый сигнальный проводник, а с левой стороны, кроме него еще и экранирующая оплетка. Далее устанавливаем на поверхность кабеля пластиковые фиксаторы, задвигаем к ним стопорные кольца и плотно завинчиваем защитные колпачки разъемов.
Придвигаем вплотную к краю защитного колпачка, предварительно одетую на поверхность кабеля, термоусадочную трубку и с помощью фена и зажигалки усаживаем ее. Из термоусадочной трубки диаметром 12мм отрезаем два отрезка длиной 3см. Одеваем эти трубки на поверхность разъема таким образом, чтобы они одним краем выступали за поверхность разъема, а на поверхности разъема закрывали рифленую насечку с перекрытием 1мм, и усаживаем их по всей поверхности. Теперь кабель готов.
Кабель подключается стороной, с которой припаян экран, к источнику сигнала, а с второй стороны к сабвуферу. Это принципиально, и старайтесь соблюдать такое направление подключения кабеля.
Данный кабель был предоставлен заказчику, и, по его отзывам, полностью снял вопрос качества воспроизведения звука сабвуфером. В дальнейшем я неоднократно тиражировал данную удачную конструкцию.
Удачи в изготовлении. Единственно, помните о том, что данный кабель все равно не может заменить хороший сабвуфер, он может только подчеркнуть его достоинства.
Пошаговая установка сабвуфера в машину своими руками. Показываю подключение активного сабвуфера Kicx ICQ 300BA на примере автомобиля Renault Megane 3.
Установка сабвуфера в машину начинается с разборки. Рено Меган 3 не самый простой автомобиль для подключения, поэтому придется потратить на разборку немного времени. Весь процесс я запечатлел на видео. Под капотом я открутил и снял защитный чехол аккумулятора и клеммы, воздуховоды, воздушный фильтр и таким образом получил доступ к уплотнительной резинке, через которую смогу провести провод в салон автомобиля. Еще снял аккумулятор и компьютер двигателя.
Внутри автомобиля снимаю порожек, по которому пойдет силовой провод, и сапожок, в котором найду провод ACC — он выступит сигнальным проводом для включения сабвуфера и пойдет параллельно с силовым.
Сзади также разбираем порожек и диван.
В средней стойке, между передним и задним сидением, подключусь к проводам, которые идут на задние динамики. Аналогично сделаю с правой стороны автомобиля.

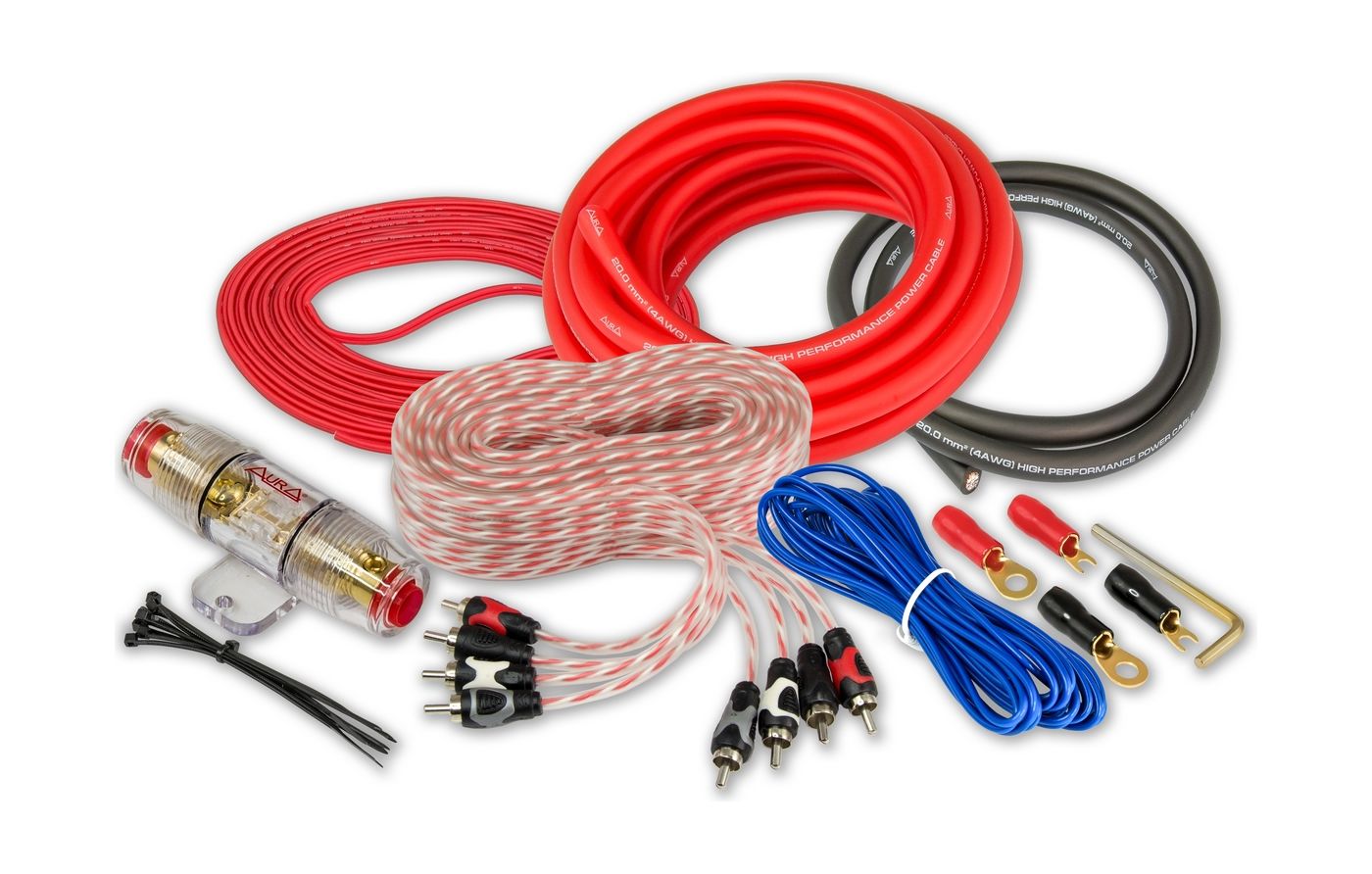

Для установки сабвуфера я буду использовать набор для подключения усилителя Kicx PK-208. Комплектация установочного набора включает силовой предохранитель с силовым проводом, массовый провод, провод на динамики, RCA провод и сигнальный, для включения сабвуфера, и клеммы.
Сабвуфер, который устанавливаю клиенту — Kicx ICQ 300BA.
Перед прокладкой силового провода, вынимаю из него предохранитель. В текущем наборе он идет номиналом 40 А. Клемму силового провода кинул на штатный болт.
Сам провод проложил вдоль штатных и завел в салон. Чтобы протянуть в салон, использовал протяжку, к которой примотал провод. Место соединения дополнительно смазал литолом, чтобы провод не отвалился в процессе протягивания. Под капотом силовой провод прячем в гофру, чтобы обезопасить себя от перетирания и дальнейшего возгорания.
Закрепляю гофру изолентой. Далее пристяживаю к штатному жгуту.
Приматываю синий провод, управления включением сабвуфера, к розовому, который находится в сапожке. Это сигнальный провод, на котором появляется +12 В, после открытия двери или снятия «с охраны». При постановке «в охрану» питание на этом проводе пропадает. Нужный провод искал прозванивая контролькой.
Эти 2 провода вместе пускаю по порогу, пристяживая к штатному жгуту.
В средней стойке находим сигнальные провода заднего динамика — витая пара, бирюзовый с коричневой полосой и розовый с коричневой полосой. К этим проводам подключаем акустический провод, который идет в установочном комплекте. Запоминаем какие провода подключаем по цветам, чтобы в дальнейшем не нарушить фазировку. Все соединения изолируем. Получаем жгут из 3-х проводов.
Возле заднего сидения делаю разветвление акустического провода. Для этого беру его второй конец и пускаю на правую сторону. Использую протяжку и, с ее помощью, прокидываю провод под ковром.
Теперь подключаем провод к очередной витой паре, но теперь с правой стороны машины — белый с коричневой полосой и бежевый с коричневой полосой. Опять же помним про фазировку. Укладываем провод к штатному жгуту и натягиваем с левой стороны. Я также оставляю небольшой запас провода под непредвиденный ремонт.
В итоге всех процедур, получим длинную средину, которую чуть позже обрежем и сможем использовать для еще одного подключения. Так сказать, небольшая экономия.
Под левым задним сидением подключаю массовый провод. Для этого обжимаю на нем клемму. Если болт больше диаметра клеммы, ее можно рассверлить или раскусить и зажать. Чтобы клемму не обрезало болтом, я дополнительно использовал шайбу.
Для защиты проводов, в переходе к багажнику, я использовал гофру. Сразу жгут не проходил, поэтому пришлось открутить сидение, проложить провода и затянуть сидение обратно.
Зачищаем и обжимаем провода — силовой и провод управления. Массовый уже шел с клеммой.
Так как длина проводов не сильно большая, подключения делаю из салона. Подключаю массу к GND, управление к REM, силовой к «+12V». Подключаю акустический провод, сохраняя фазировку.
Сделал небольшое крепление для проводов сабвуфера, чтобы силовые провода не перебились от прыгающего саба.
Проверяем работу сабвуфера, предварительно вернув предохранитель силового кабеля. В моем случае все отлично работает, осталось настроить сабвуфер клиенту под личный вкус. Теперь осталось закрепить предохранитель и собрать машину обратно.
На этом установка сабвуфера в машину окончена. Если осталось вопросы по тому, как подключить сабфувер в машине своими руками — задавайте их в комментариях!
Для вас трудился — автоэлектрик Сергей Зайцев!
Recommendations
FakeHeader
Comments 43
!После установки такого оборудования, владельцу не мешало бы купить огнетушитель литров так на 5 ! Знатно гореть будет ОТ такого предохранителя!
Сначала колба будет греться как сука, потом плавиться( это из опыта ), ну и самое время применить навыки пожаротушения.
Владелец, если видишь этот коммент, бегом менять колбу эту на приличный предохранитель .
молодец зайцев. двух зайцев одним выстрелом )
и вроде норм инфу подал, и рекламу себе
Я бы добавил в статью, что в данном усилке есть высокоуровневые входы, поэтому можно подключать напрямую с канала) а то понавтыкают любители)
Что ж вас всех тянет на эти «установочные комплекты»? Есть же куча нашего натурального медного нормального провода, а не этого кытайского га-на
Набор для подключения покупал клиент, я к этому не имею отношения.
А что ж вы как мастер не предупредили его об опасности возгорания?
Icq300 ещё выпускают что-ли?)) Посмотрите в моём БЖ, я туда ещё пульт установил)
Наверное, да, если еще продается)
Вчера в магазине 300 -й видел за 8500
Считаю более безопасным и рациональным внешний монтаж силового кабеля под днищем в гофре.
Такой монтаж безопасный, только если ездить по ровному асфальту.
Считаю более безопасным и рациональным внешний монтаж силового кабеля под днищем в гофре.
Считаю более безопасным и рациональным внешний монтаж силового кабеля под днищем в гофре.
а в чём опасность внутри салона?
По питанию на этом проводе просады будут, нормального баса не будет
Чего вы так решили?
Чего вы так решили?
Просто это даже не медь, а алюминий
По питанию на этом проводе просады будут, нормального баса не будет
смотря что считать нормальным басом))) даже если там хотя бы 300 Ватт есть (я думаю — нет), то сечения провода хватит с запасом)
Был у меня раньше активный на 250вт с установленным таким же как и у вас проводом, играло как казалось не плохо, но потом захотелось чуть большего и начал первым делом с замены проводки подключил и ох…л как забасл мой саб, была протянута медь 35 КВ.
Но через дестрибьютор разделен и на саб пошел 16кв. Но бас был просто жесть, мягкий глубокий
может гейн задели на усилке, пока перетягивали?))) я с такого же провода («стартового комплекта») перепрыгнул на прямую протяжку советского КГ35 (+ и — с аккумулятора до усилка). Разницы не было никакой)
Да нет, разница ощутима и даже очень
По питанию на этом проводе просады будут, нормального баса не будет
хотя какие 300, зная номинал предохранителя, взяв бортовое напряжение в 14 Вольт, то 14*15=210 Ватт))) И это максимальное значение потребления) поправьте, если не прав.
КПД этого усилителя, в лучшем случае % 55. Хорошо если там ватт 150 есть.
ах да, КПД же, я совсем забыл)
Знакомые моменты, сам ставил саб на свой меган. Самая жопа это было снять первый раз этот долбанный ящик под аккумулятор.(до сих пор проклинаю тех кто его придумал) Управляющий провод правда кидал на синий провод автомагнитолы, у меня она не штатная стоит.
Полностью согласен, что производитель намутил с компоновкой подкапотного пространства.
смысл раздела теряется, если каждый, кто работает руками на работе, будет выкладывать сюда свою работу. Я занимаюсь ремонтом электроинструмента на работе, но смысла выкладывать сюда ее не вижу.
Ресурс драйв2ру посвящен автомобилям, поэтому информация по доп. устройствам и ремонту машин здесь актуальна практически для всех.
смысл раздела теряется, если каждый, кто работает руками на работе, будет выкладывать сюда свою работу. Я занимаюсь ремонтом электроинструмента на работе, но смысла выкладывать сюда ее не вижу.
Я не занимаюсь ремонтом электроинструмента каждый день, но руки через плечи растут. Потому вижу смысл Вам выкладывать сюда свою работу. Когда ближнему понадобится, не один раз спасибо скажет.
Молодец. Но сильно постарались для такого сабвуфера- он номиналом 250 Вт и пред на его усилителе на 15 А. Так что его можно подключать хоть в прикуриватель.
Силовой кабель для него очень жирно, но возможно клиенту станет его мало. Тогда и пригодится хорошая проводка…
Чем толще силовые провода, тем меньше потерь на длине провода.
Молодец. Но сильно постарались для такого сабвуфера- он номиналом 250 Вт и пред на его усилителе на 15 А. Так что его можно подключать хоть в прикуриватель. Силовой кабель для него очень жирно, но возможно клиенту станет его мало. Тогда и пригодится хорошая проводка…
Там провод то алюминиевый, так что его сечение можно на 2 поделить смело для меди. Но и саб и заявленных 250 Вт там не развивает как пить дать.
Глянул Kicx PK 208.
Там действительно омедненый алюминий в проводе. Так себе.
Это если мягко. Этот провод ещё и уникален тем, что сам себе гальванопара и неплохо так гниёт от времени. Я всегда с клиентом оговариваю, что медь и только медь. Лучше медный 10Ga, чем алюминиевый 8.
Не нашёл в тексте… А почему провод включения сабвуфера не подключить к проводу магнитолы на управление усилителем или антенной?
Или он отсутствует?
Предложенный вами вариант более корректный.
Но для упрощения подключения и уменьшения разборки автомобиля использовал провод ACC. Такой вариант был согласован с клиентом.
Не нашёл в тексте… А почему провод включения сабвуфера не подключить к проводу магнитолы на управление усилителем или антенной?
Или он отсутствует?
Наверно потому, что автоэлектрику Сергею Зайцеву что бы нормально подключить Rem нужно разобрать ещё пол салона и потратить на это вагон времени, зачем ведь и так работает, а в свободное время можно запилить очередную статью коими засран вет тырнет и ютуб, и видос как СВОИМИ РУКАМИ подключить сабвуфер.
Подключение к задним динамикам через высокоуровневый вход саба спорный результат, возможно в некоторых штатных ГУ на динамике уже подрезан сигнал снизу и человек посмотревший как легко можно своими руками воткнуть саб будет вскоре где-то писать отзыв, что саб гавно и не играе 🙂
Ещё добавлю, что без шумо/вибро подготовки багажника получите неприятные призвуки в виде поющей обшивки на определённых частотах.
Подводящие провода для сабвуфера. Замена и ремонт подводящего кабеля на сабе своими руками
В конструкции громкоговорителей, подводящими проводами называются прочные и гибкие проводники, соединяющие выводы звуковой катушки с контактными площадками или клеммами на корпусе. При работе акустической системы они перемещаются вместе с диффузором. Для того чтобы выдержать постоянные механические воздействия подводящие линии должны иметь прочную, но эластичную конструкцию. Промышленные подводящие проводники состоят из 20-30 тонких жил. Они могут быть медные или посеребрённые. Каждый из металлических проводников намотан на нить из натурального или синтетического материала. Далее они особым образом заплетаются в косу. Сечение линии определяется мощностью громкоговорителя. Гибкая токопроводящая конструкция может иметь круглую или плоскую форму. В процессе работы мощной акустической системы гибкие соединения могут подгореть или оборваться. В этом случае возможна замена подводящих проводов на сабвуфере своими руками.
Как сделать подводящие провода на сабвуфер
Соединительные проводники от звуковой катушки до клемм динамика имеют форму буквы «S». Это сделано для того, чтобы даже на большой амплитуде колебаний диффузора, гибкие линии имели запас по длине. Несмотря на это, обрывы случаются часто. Это может зависеть от компании изготовителя. У некоторых производителей динамиков фидеры оказываются слишком жёсткими и даже при незначительной амплитуде колебаний, они обламываются. Чаще всего это происходит в точке пайки проводника со звуковой катушкой. Реже они ломаются у контактной колодки. В этом случае потребуется ремонт подводящих проводов сабвуфера.
Иногда гибкие соединения обгорают и обламываются. Подводящие линии можно сделать самостоятельно. Для этого подойдут следующие материалы:
- Тефлоновый провод МГТФ
- Экран от коаксиального кабеля
- Провод для намотки катушек «Литцендрат»
- Гибкие шнуры от старых телефонных аппаратов
Тефлоновый тонкий кабель состоит из пучка очень тонких медных проволок, заключённых в изоляцию из фторопластовой плёнки.
Он бывает разного сечения и для замены подводящих на сабвуфере нужно использовать самый тонкий. Тефлоновая изоляция состоит из нескольких слоёв и для уменьшения диаметра провода, лишние слои можно легко удалить. Для восстановления динамика можно использовать несколько проводников.
Хорошим материалом для подводящих линий будет экранирующая оплётка коаксиального кабеля. Обычно она бывает лужёная, что значительно облегчает пайку. Экран подойдёт для ремонта мощных громкоговорителей. Точка пайки должна быть очень небольшой, чтобы припой не попал на гибкую часть провода. Для намоток катушек в различной радиоаппаратуре использовался «Литцендрат». Это пучок тонких медных жил, покрытых лаком и в шёлковой изоляции. Этот проводник очень гибкий и хорошо подойдёт для соединения звуковой катушки с клеммами.
Для ремонта подводящих сабвуфера, подойдут шнуры от старых телефонных аппаратов. В них используется тончайшая медная проволока, намотанная на хлопчатобумажную нить.
Такой шнур применялся для соединения телефонов с розеткой и, в виде спирали, для соединения аппарата и трубки. Самой сложной процедурой, при использовании таких проводников, является обслуживание их концов. Для этого на гибкие проводники накручивается бандаж из тонкой медной проволоки, покрытой оловом или серебром. Можно использовать одну нитку от экранирующей оплётки коаксиального кабеля. Для работы применяется легкоплавкий припой и спиртовой раствор канифоли.
Кабели,акустический провод. Комплекты проводов для усилителей, сабвуферов Сортировка: Наименование (А -> Я)Наименование (Я -> А)Цена (по возрастанию)Цена (по убыванию) 0% ACV RM37-1513 В наличии АТС ПРЕДОХРАНИТЕЛЬ С КОЛОДКОЙ UNIVERSAL Подробнее 3 бел. руб. 3 бел. руб. В корзину 0% AurA PCS-308R В наличии 8GA (8мм.2), ОПТ КРАТНО БУХТАМ !!! (50м.), цена за 1 метр, красный бухта 50м Подробнее 3 бел. руб. 3 бел. руб. В корзину 0% AURA FMA- N040 Предохранитель mini ATC40 А В наличии Предохранитель типа miniATC (ATM).
Подробнее 5 бел. руб. 5 бел. руб. В корзину 0% AURA FMA- N030 Предохранитель mini ATC30 А В наличии Предохранитель типа miniATC (ATM). Подробнее 5 бел. руб. 5 бел. руб. В корзину 0% AURA FMA- N020 Предохранитель mini ATC20 А В наличии Предохранитель типа miniATC (ATM). Подробнее 5 бел. руб. 5 бел. руб. В корзину 0% AURA FMA- N015 Предохранитель mini ATC15 А В наличии Предохранитель типа miniATC (ATM). Подробнее 5 бел. руб. 5 бел. руб. В корзину 0% AURA FMA- N007,5 Предохранитель mini ATC7,5 А В наличии Предохранитель типа miniATC (ATM). Подробнее 5 бел. руб. 5 бел. руб. В корзину 0% AURA FMA- N005 Предохранитель mini ATC 5А В наличии Предохранитель типа miniATC (ATM). Подробнее 5 бел. руб. 5 бел. руб. В корзину 0% AURA FMA- N003 Предохранитель mini ATC 3А В наличии Предохранитель типа miniATC (ATM). Подробнее 5 бел. руб. 5 бел. руб. В корзину 0% ACV AD12-1535 ISO В наличии ACV AD12-1535 ISO-разьём EURO ответная Подробнее 6 бел. руб. 6 бел. руб. В корзину 0% AurA PCS-320R В наличии 4GA (21мм.
2), ОПТ КРАТНО БУХТАМ !!! (25м.), цена за 1 метр, красный, бухта 25м Подробнее 6 бел. руб. 6 бел. руб. В корзину 0% KICX FRCA02Y Межблочный кабель (0.2 М) В наличии Подробнее 7 бел. руб. 7 бел. руб. В корзину 0% KICX FRCA02M Межблочный кабель (0.2 М) В наличии Подробнее 7 бел. руб. 7 бел. руб. В корзину 0% KICX FRCA 21 Межблочный кабель 1 м В наличии Подробнее 8 бел. руб. 8 бел. руб. В корзину 0% ACV RE-2F1M разветвлитель 2мама/1 папа В наличии Подробнее 8 бел. руб. 8 бел. руб. В корзину Товары 1 — 15 из 160 Начало | Пред. | 1 2 3 4 5 | След. | Конец © Автомобильные Системы Безопасности, 2020
ООО «Автомобильные системы безопасности»
Свидетельство о гос. рег.: №191444127 от 09.03.2011 Минским Горисполкомом. В торговом реестре с 10.07.2015 г.
Монтажные принадлежности для автозвука — Силовые кабели, провода акустические, межблочные, предохранители, распределители питания
Показать в виде:
Kicx VT01 Voltmeter автомобильный вольтметр
Kicx KRV-D1O автомобильный вольтметр
Kicx KRV-D1G автомобильный вольтметр
Kicx KRV-D1R автомобильный вольтметр
Kicx KRV-D1B автомобильный вольтметр
Kicx KVC-2.
1-1R автомобильный вольтметр
Kicx KVC-2.1-1B автомобильный вольтметр
Kicx KVC-2.1-1G автомобильный вольтметр
Kicx KVC-2.1-2R автомобильный вольтметр
Kicx KVC-2.
1-2B автомобильный вольтметр
Kicx KVC-2.1-2G автомобильный вольтметр
Kicx KVC-QС3.0-1R автомобильный вольтметр
Kicx KVC-QС3.0-1B автомобильный вольтметр
Kicx KVAC-QC3. 0-1R автомобильный вольтметр
Kicx KVAC-QC3.0-1B автомобильный вольтметр
Kicx Quick Voltmeter автомобильный вольтметр
Kicx Quick Voltmeter-2 автомобильный вольтметр
Купить монтажные принадлежности для автозвука можно в нашем интернет-магазине «Кузница автозвука».
Большой выбор силовых проводов, акустических кабелей, межблочные провода, наборы для подключения усилителей, преобразователи сигнала, автомобильные предохранители, распределители питания, а так же наборы инструментов. Доставка по Москве и во все регионы РФ.
| |||||
| |||||
| |||||
| |||||
Обычные объявленияНайдено 88 объявлений Найдено 88 объявленийХотите продавать быстрее? Узнать как | |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
Новые.
Присоединение сабвуфера к домашнему кинотеатру — Smarthome
Наличие сабвуфера, встроенного в домашний кинотеатр, необходимо для получения полного и точного звука.
Сабвуфер отвечает за воспроизведение и передачу низких частот, которые намного ниже возможностей большинства динамиков. Сабвуфер может иметь размеры от 6 1/2 дюймов или меньше до массивных 18 дюймов или больше. Они обеспечивают потрясающие басы, которые можно найти в большинстве фильмов, а также достаточно универсальны, чтобы воспроизводить теплые, плавные басы, характерные для большинства музыкальных треков.Сабвуферы позволяют буквально ощущать звук, как удар в грудь и тряску в ноге. Это простое руководство предполагает, что у вас уже есть аудио / видеоресивер, включая динамики домашнего кинотеатра, и обсуждает, как определить тип сабвуфера, которым вы владеете, как его подключить и где его следует разместить в комнате.
Шаг 1. Типы сабвуферов
Powered
Активный сабвуфер (также известный как активный сабвуфер) не требует какого-либо внешнего усилителя, поскольку усилитель уже встроен.
Niles Audio 8-дюймовый активный компактный сабвуфер
Smarthome SELECT 8-дюймовый активный сабвуфер
Пассивный
Пассивный сабвуфер не содержит внутреннего усилителя и обычно предназначен для установки в стену.
Для правильной работы требуется внешний усилитель, например усилитель мощности, или тот, который специально разработан для сабвуферов. Усилители, предназначенные для сабвуферов, обычно имеют необходимые настройки, чтобы помочь настроить сигнал сабвуфера для оптимального воспроизведения низких частот.Важно выбрать усилитель, мощность которого не превышает заявленную мощность сабвуфера. Усилитель, который обеспечивает большую мощность, чем может выдержать сабвуфер, может привести к искажению звука, клипированию усилителя и общему повреждению.
Шаг 2: Подключение кабелей
Большинство современных аудио / видео ресиверов (AVR) имеют специальный разъем для подключения сабвуфера, расположенный на задней панели ввода / вывода. Обычно подключение сабвуфера обозначается как «Subwoofer Out» или что-то подобное.В выходном разъеме сабвуфера часто используется соединение RCA, тип кабеля, предназначенный для передачи аудио- и видеосигналов. На некоторых старых AVR используется прямое проводное соединение, при котором провод динамика сабвуфера подключается непосредственно к разъему динамика AVR «выход для сабвуфера». Независимо от того, какой тип подключения доступен, будь то RCA или прямое проводное соединение, настоятельно рекомендуется использовать экранированные кабели большого диаметра, специально разработанные для сабвуферов. Такие кабели обеспечивают более чистый и бесшумный аудиосигнал.
На изображении ниже показаны два выхода на сабвуфер. Сегодняшние AVR имеют возможности 7.2, 9.2 и даже 11.2. «.2» означает, что доступны два выхода на сабвуфер, поэтому два сабвуфера можно использовать одновременно. Если бы AVR имел возможность только 5.1, то «.1» означало бы, что он имеет только один выход для сабвуфера и, следовательно, можно использовать только один сабвуфер.
Если ваш AVR не имеет разъема RCA «выход на сабвуфер», тогда необходим другой подход. Некоторые сабвуферы с автономным питанием могут принимать сигналы уровня динамика от усилителя и извлекать низкочастотные звуки.
Подключите кабель динамика к выходам переднего левого и переднего правого терминалов, расположенных на задней панели вашего AVR. Теперь подключите другой конец провода динамика к клеммам провода динамика на сабвуфере. Схема усиления объединит оба канала в моно, извлечет низкие частоты и усилит звук для сабвуфера.
Шаг 3. Размещение сабвуфера
Сабвуферы являются всенаправленными, что означает, что сабвуфер может проецировать звук во всех направлениях, в отличие от динамиков, которые в основном проецируют звук в том направлении, в котором они обращены.
Начните с размещения сабвуфера рядом с передней частью системы домашнего кинотеатра. Несколько футов слева или справа от экрана — хорошая отправная точка. Имейте в виду, что к сабвуферу потребуется провести электричество, аудиокабели или провода динамиков.
Послушайте музыку или загрузите свой любимый фильм и послушайте домашний кинотеатр, наблюдая за тем, как сабвуфер интегрируется в систему.
В идеале сабвуфер должен воспроизводить гладкие, резкие, глубокие и округлые низкие частоты с чистым звуком.Если размещение сабвуфера создает больше эффекта штанги, чем удара, попробуйте отрегулировать его положение.
Большинство современных AVR поставляются со своей собственной версией функции автоматической калибровки, которая может обеспечить оптимальное звучание всей системы домашнего кинотеатра, включая сабвуфер, независимо от расположения сабвуфера. Функции автоматической калибровки современных AVR помогают избавиться от большей части сложной и зачастую сложной работы по получению наилучшего звука из домашнего кинотеатра. Обратитесь к руководству вашего AVR для получения дополнительной информации о его функции автоматической калибровки.
Что-то другое
Помимо сабвуфера, есть еще тактильный преобразователь. Как упоминалось в приведенном выше резюме, басы — это то, что можно почувствовать, и эти устройства гарантируют именно это.
Тактильный преобразователь производит только те вибрации, которые возникают при воспроизведении низких частот. Обычно эти устройства прикрепляются к нижней части стула или дивана и будут вибрировать синхронно с низкими частотами, воспроизводимыми из сабвуфера вашего домашнего кинотеатра. Комбинация сабвуфера и тактильного преобразователя позволяет вам почувствовать взрыв сцены в фильме и более точно почувствовать басовый барабан песни.Тактильный преобразователь превращает прослушивание звука в сенсорное восприятие. Чтобы почувствовать это на себе, подумайте об использовании электромагнитного преобразователя Buttkicker LFE — и наслаждайтесь реалистичными спецэффектами и музыкой концертного качества, не будя детей и не беспокоя соседей.
Другие популярные товары для домашнего кинотеатра
Smarthome SELECT Скрытый ИК-ретранслятор
Добавить в корзинуLava Electronics Пульт дистанционного управления HDTV-антенна
НедоступноJBL 6.
5-дюймовые 2-полосные потолочные динамики (пара) НедоступноСхемы подключения сабвуфера | 12вольт.com
Это приложение для электромонтажа сабвуфера включает схемы для динамиков с одной звуковой катушкой (SVC) и двойной звуковой катушкой (DVC). Динамик SVC имеет одну звуковую катушку и один набор клемм, один положительный (+) и один отрицательный (-). Динамик DVC имеет две звуковые катушки, каждая со своим набором клемм. Из-за этого, Динамики DVC (обычно сабвуферы) предлагают больше вариантов подключения, чем динамики SVC.
Примечание :
Многие варианты проводки, показанные в этом приложении, могут быть несовместимы с вашим усилителем из-за нагрузок с низким импедансом.Пожалуйста, проверьте руководство пользователя вашего усилителя, чтобы определить
перед выполнением любых подключений убедитесь, что общий импеданс нагрузки совместим с вашим усилителем. При подключении соблюдайте полярность, чтобы предотвратить повреждение.
к вашему усилителю и / или акустической системе. * Физическое расположение положительной (+) и отрицательной (-) клемм динамика, показанное на некоторых схемах, было перевернуто для удобства чтения.
|
Следите за the12volt.com
Понедельник, 8 февраля 2021 г. • Авторские права © 1999-2021 the12volt.com, Все права защищены. • Политика конфиденциальности и использование файлов cookie
Заявление об отказе от ответственности: * Вся информация на этом сайте (the12volt.com) предоставляется «как есть» без каких-либо гарантий, явных или подразумеваемых, включая, помимо прочего, пригодность для конкретного использования.Любой пользователь принимает на себя весь риск в отношении точности и использования этой информации. Пожалуйста проверьте все цвета проводов и схемы перед применением любой информации.
Как подключить сабвуфер к ресиверу или усилителю
Что нужно знать
- Подключите сабвуфер через выход Subwoofer Output ресивера с помощью кабеля LFE.
- Если нет выхода сабвуфера LFE или входа LFE: Подключите с помощью кабеля RCA.
- Если сабвуфер оснащен пружинными зажимами: используйте выход динамика ресивера, чтобы все это подключить.
В этой статье объясняется, как подключить сабвуфер к ресиверу или усилителю, подключив сабвуфер к выходу SUB OUT или LFE ресивера или усилителя, или используя RCA или проводные соединения сабвуфера.
Подключение с использованием выхода сабвуфера LFE
Предпочтительный метод подключения сабвуфера — через выход для сабвуфера (обозначенный как «SUB OUT» или «SUBWOOFER») ресивера с помощью кабеля LFE (аббревиатура от Low-Frequency Effects).Почти все ресиверы (или процессоры) домашнего кинотеатра и некоторые стереоресиверы имеют этот тип выхода на сабвуфер. Порт LFE — это специальный выход только для сабвуферов; вы по-прежнему будете видеть его как «САБВУФЕР», а не как «LFE».
Lifewire / Miguel Co 5.1-канальный звук (например, носители, найденные на DVD-дисках или с кабельного телевидения) имеет выделенный выход канала (часть ‘.
1′) с контентом только для басов, который лучше всего воспроизводится сабвуфером. Для настройки достаточно подключить разъем LFE (или выход сабвуфера) на ресивере / усилителе к разъему «Line In» или «LFE In» на сабвуфере.Обычно это всего лишь один кабель с одним разъемом RCA на обоих концах.
Как подключить провода динамика к приемнику или усилителю
Подключение с использованием стереовыходов RCA или выходов уровня динамика
Иногда вы обнаружите, что ресивер или усилитель не имеют выхода на низкочастотный динамик. Или может случиться так, что сабвуфер не имеет входа LFE. Вместо этого сабвуфер может иметь правый и левый (правый и левый) стерео разъемы RCA. Или они могут быть пружинными зажимами, как на задней панели стандартных динамиков.
Если «Line In» сабвуфера использует кабели RCA (и если выход для сабвуфера на ресивере / усилителе также использует RCA), просто подключите его с помощью кабеля RCA. Если кабель разделен на одном конце (Y-образный кабель для правого и левого каналов), то подключите оба порта R и L на сабвуфере.
Если ресивер / усилитель также имеет левый и правый разъемы RCA для выхода сабвуфера, обязательно подключите оба разъема к ресиверу.
Если сабвуфер оснащен пружинными зажимами для использования провода динамика, вы можете использовать выход динамика ресивера, чтобы все это подключить.Этот процесс аналогичен подключению основного стереодинамика. Обязательно обратите внимание на каналы. Если сабвуфер имеет два набора пружинных зажимов (для входа и выхода динамика), это означает, что другие динамики подключаются к сабвуферу, который затем подключается к ресиверу для передачи аудиосигнала. Если сабвуфер имеет только один набор пружинных зажимов , то сабвуфер должен будет использовать те же подключения ресивера, что и динамики. Лучший способ добиться этого — использовать зажимы-бананы (а не перекрывающиеся оголенные провода), которые можно вставлять сзади друг друга.
Сабвуферы, как правило, легко подключаются, учитывая, что обычно приходится иметь дело только с двумя кабелями: один для питания и один для аудиовхода. Скорее всего, вы потратите большую часть времени на установку и настройку сабвуфера для достижения наилучших характеристик, чем на подключение пары кабелей.
Спасибо, что сообщили нам!
Расскажите, почему!
Другой Недостаточно деталей Трудно понятьCar Audio Speaker Wire Gauge Guide
, Эндрю Джонс • Последнее обновление:
Вы не уверены в выборе провода правильного калибра для автомобильной аудиосистемы?Тогда вам поможет это руководство по калибру проводов автомобильной аудиосистемы.
Что означает калибр по отношению к проводу (AWG)?
Проволока отличается толщиной и возможностями. Провода разного диаметра имеют разные возможности и должны использоваться для определенных работ.
Проволока была разделена на разные категории в зависимости от ее толщины. Различные размеры известны как калибры.
Это обычно относится к диаметру проволоки. Чем меньше калибр, тем толще будет провод.
Провод с более низким калибром обычно используется для сабвуферов и усилителей.Провода большего калибра больше используются для кроссоверов, динамиков и твитеров.
Наиболее распространенным стандартом системы электропроводки является Американский стандарт калибра проводов (AWG). AWG используется с 1857 года и используется во всем мире для регулирования характеристик и толщины провода.
Британская стандартная система калибров для проволоки (SWG) также хорошо известна во всем мире, но с годами AWG стала стандартом выбора.
При покупке провода важно убедиться, что он имеет размер AWG.К сожалению, некоторые производители не соблюдают стандарт AWG.
Это может быть проблемой. Если производитель не соблюдает требования AWG, есть вероятность, что вы можете купить провод 3-го калибра и фактически покупать провод 6-го калибра внутри оболочки 3-го калибра.
Поэтому убедитесь, что провод имеет размер AWG. Таким образом, вы точно будете знать, что покупаете.
Типы акустических кабелей
Провод для акустической системы Kord Ultra FlexПроводимость
Вы можете выбрать один из множества типов акустических кабелей.Бескислородная медь (OFC), безусловно, лучший вариант.
Медь в кабелях OFC является отличным проводником электричества. Вы можете быть уверены в отличном звуке в автомобильных аудиосистемах, потому что кабели OFC передают максимальную энергию динамикам и усилителям.
Этот кабель особенно хорошо работает внутри моторного отсека, где он может подвергаться воздействию тепла и влаги. Небольшое количество олова в кабелях OFC помогает снизить коррозию кабеля в долгосрочной перспективе.
Количество нитей
Под количеством прядей в проволоке понимается количество отдельных прядей, переплетенных вместе.Все они сплетены вместе и образуют единый проводник.
Два основных преимущества использования проволоки с отдельными жилами над сплошной проволокой:
- Прочность. Провода с отдельными жилами прочнее и долговечнее, чем одножильные. Благодаря многочисленным разным жилам, если одна нить порвется, вы не испытаете больших потерь в передаче энергии. С другой стороны, если даже один провод в сплошном проводе сломается, мощность может значительно снизиться.
- Гибкость. Если вы используете проволоку с отдельными жилами вместо сплошной проволоки, вы обнаружите, что она более гибкая. Это очень полезно, потому что проволоку можно изгибать и гнуть по вашему желанию при установке. Сплошные провода очень сложно согнуть в любом направлении, и их сложно установить.
Провода с отдельными жилами прочнее и долговечнее, чем одножильные. Благодаря многочисленным разным жилам, если одна нить порвется, вы не испытаете больших потерь в передаче энергии. С другой стороны, если даже один провод в сплошном проводе сломается, мощность может значительно снизиться.Таблица размеров проводов динамика
В большинстве случаев: OFC 18, 16 или 14 калибра будет достаточно для автомобильных динамиков.
Какой калибр провода для сабвуфера
Использование неправильного провода динамика — верный способ снизить производительность вашего сабвуфера.Это может вызвать гудение и привести к длительному процессу устранения неполадок.
Вот почему очень важно использовать провод правильного калибра для вашего сабвуфера. Как уже упоминалось, в сабвуферах обычно используются провода меньшего калибра.
Наиболее распространенные калибры проводов для сабвуферов — 16, 14 и 12. Эти двухпроводные провода имеют положительную и отрицательную полярность и на сегодняшний день лучше всего подходят для получения четкого и чистого звука.
Кабели Rockford Fosgateиз чистой кристально-бескислородной меди 12 AWG При выборе калибра лучше округлять в большую сторону, чем в меньшую.Использование провода 18-го калибра, когда вам нужен провод 14-го калибра, приведет к плохой работе вашего сабвуфера.
Использование провода немного большего размера, чем нужно, не повлияет на работу сабвуфера. Однако использование проволоки слишком большого сечения может оказаться пустой тратой денег.
FAQ
Влияет ли провод динамика на качество звука?
Да и нет. Для систем с малой мощностью — нет.
Но сопротивление, которое динамик будет оказывать току, протекающему по кабелю, и расстояние, которое он должен пройти, — это две очень важные вещи, о которых следует помнить.
Чем качественнее провод, тем больше мощности может пройти и обеспечить более чистый звук.
Провод динамика нижнего сечения лучше?
Нет, провод динамика нижнего калибра не обязательно лучше. Лучше использовать более толстые провода на больших расстояниях, но расстояние, покрываемое автомобильной аудиосистемой, относительно невелико.
Провод калибра 16 должен отлично работать на расстояниях до 100 футов. Провод динамика более низкого калибра не обеспечит лучшего звука.
Можно ли проложить провод динамика рядом с проводом питания автомобиля?
Да, вы можете проложить провод динамика рядом с проводом питания автомобиля.Идея о том, что нельзя проложить провод динамика рядом с проводом питания автомобиля, является мифом и неправдой.
Важнее иметь центральную точку заземления для всех ваших проводов.
Заземляя их все в одной определенной точке, вы предотвращаете любые шумовые помехи.
Сколько ватт может выдержать стандартный провод динамика?
Стандартный провод для акустической системы может выдерживать до 75 Вт. Этого достаточно для общего использования, но если вы ищете большую мощность, вам нужно будет заменить провод на более толстый.
Какой размер провода динамика подходит? Speaker Wire Факты и руководство
Хотите знать, какой размер провода динамика вам нужен? Вы не одиноки — возникает большая путаница, когда дело доходит до подключения динамиков и выбора провода правильного типа и калибра.
В этом руководстве я покажу вам подходящий калибр и тип провода динамика, который вам понадобится. Я расскажу и о многом другом:
- Что означает «калибр» провода динамика
- Как проверить, какой провод динамика положительный или отрицательный
- Как подключить провод динамика к клеммам или срастить его
- Алюминий с медным покрытием (CCA) и проволока из чистой меди
Читайте дальше, чтобы узнать больше!
Инфографика — факты о проводах динамика
Быстрый ответ: Какой размер провода динамика мне нужен?
Краткое руководство по размеру провода динамика
- Для большинства случаев можно использовать домашние или автомобильные динамики (не сабвуферы) калибра 18 (18AWG). Провод 18AWG рассчитан примерно на 50 Вт для 4-омных (автомобильных) динамиков и 100 Вт для 8-омных (домашняя стереосистема).
- Для систем с большей мощностью или большей длины отличный выбор — калибр 16.
- Для большей длины (50–100 футов) / (15–30,5 м) вам необходимо увеличить длину на 2 калибра (14 г), чтобы избежать потери мощности. Очень длинные провода громкоговорителей теряют мощность на большом расстоянии из-за сопротивления. Использование проволоки большего диаметра может помочь уменьшить или избежать этого. (См. Мою подробную диаграмму позже для получения дополнительной информации)
Провод 18AWG рассчитан примерно на 50 Вт для 4-омных (автомобильных) динамиков и 100 Вт для 8-омных (домашняя стереосистема).Прежде всего, важно знать, что вам не следует тратить деньги на провода громкоговорителей большего диаметра, чем вам нужно.
Получение провода большего размера (и более дорогое), чем то, что вам нужно, — пустая трата ваших с трудом заработанных денег. Это не улучшит звук или что-то в этом роде, несмотря на то, что вам говорят продавцы.
Размер провода динамика, который вам нужен, основан на трех вещах, которые вы можете легко проверить:
- Выходная мощность стереосистемы или усилителя (обычно указывается в ваттах «RMS»)
- Номинальное сопротивление (сопротивление) ваших динамиков
- Необходимая длина
Однако, если вы хотите получить упрощенный ответ, вот таблица, которая соответствует потребностям большинства людей.
Упрощенная таблица размеров проводов динамика
| Размер провода | рекомендуется для |
|---|---|
| 18 Ga. | Автомобильные и домашние динамики до 25 футов со средним уровнем мощности (50 Вт RMS и ниже) |
| 16 Ga. | Более длинный динамик для автомобильных и домашних стереодинамиков; Сабвуферы средней мощности (менее 225 Вт) |
| 14 Ga. | Длинный (более 100 футов) динамик для работы или более мощные системы, такие как мощные сабвуферы 2 или 4 Ом. |
В большинстве случаев для повседневного прослушивания на средних или низких уровнях мощности (50 Вт RMS или ниже) вам нужен провод 18 калибра (18AWG).
Это хороший компромисс между ценой и удобством использования, поскольку он обычно имеет хорошую цену и его легко найти.
Выбор провода динамика на большие расстояния
Приведенная выше таблица подходит для большинства случаев. Но что, если вам нужно, скажем, 50 футов или даже 100 футов в длину? В этом случае, , вы захотите удвоить размер, выбрав сечение провода на 2 размера больше.
Калибр проводов (количество в них меди) увеличивается вдвое за счет перехода не на следующий калибр, а на следующий.
Пример:
Провод 18AWG потеряет около 4 Вт при максимальной мощности, если его длина составляет 50 футов. Чтобы избежать этого, мы возьмем сечение провода на 2 размера больше: 18 -> 16 -> калибра 14.
Таблица размеров и мощности проводов динамика
Если вы хотите сэкономить деньги, используя провод меньшего сечения, вот удобная таблица, которую я составил на основе максимальной мощности , которую вы можете использовать с проводами разной длины.С его помощью вы можете выбрать правильный провод в зависимости от вашего типа динамика, мощности, которую вы будете использовать, и одной из нескольких необходимых длин.
| Калибр провода | Длина / мощность для динамиков 8 Ом | Длина / мощность для динамиков 4 Ом | Длина / мощность для 2-омных динамиков |
|---|---|---|---|
| 20AWG | 3 фута: 263 Вт, 16 футов: 49 Вт, 25 футов, 32 Вт 50 футов: 16 Вт | 3 фута: 131 Вт, 16 футов: 25 Вт, 25 футов: 16 Вт, 50 футов: 8 Вт | 3 фута: 66 Вт, 16 футов: 12 Вт, 25 футов: 8 Вт, 50 футов: 4 Вт |
| 18AWG | 3 фута: 418 Вт, 16 футов: 78 Вт, 25 футов: 50 Вт, 50 футов: 25 Вт | 3 фута: 209 Вт, 16 футов: 39 Вт, 25 футов: 25 Вт, 50 футов: 13 Вт | 3 фута: 104 Вт, 16 футов: 20 Вт, 25 футов: 13 Вт, 50 футов: 6 Вт |
| 16AWG | 3 фута: 664 Вт, 16 футов: 125 Вт, 25 футов: 80 Вт, 50 футов: 40 Вт | 3 фута: 332 Вт, 16 футов: 62 Вт, 25 футов: 40 Вт, 50 футов: 20 Вт | 3 фута: 166 Вт, 16 футов: 31 Вт, 25 футов: 20 Вт, 50 футов: 10 Вт |
| 14AWG | 3 фута: 1056 Вт, 16 футов: 198 Вт, 25 футов: 127 Вт, 50 футов: 63 Вт | 3 фута: 528 Вт, 16 футов: 99 Вт, 25 футов: 63 Вт, 50 футов: 32 Вт | 3 фута: 264 Вт, 16 футов: 50 Вт, 25 футов: 32 Вт, 50 футов: 16 Вт |
| 12AWG | 3 фута: 1679 Вт, 16 футов: 315 Вт, 25 футов: 202 Вт, 50 футов: 101 Вт | 3 фута: 840 Вт, 16 футов: 157 Вт, 25 футов: 101 Вт, 50 футов: 50 Вт | 3 фута: 420 Вт, 16 футов: 79 Вт, 25 футов: 50 Вт, 50 футов: 25 Вт |
Например, автомобильный сабвуфер на 2 Ом с мощностью до 250 Вт от усилителя, но имеющий длину всего 3 фута, может использовать провод 14AWG.
(Вместо более крупного и дорогого провода)
Какой калибр у провода динамика?
Провода динамика не имеют только одного размера (калибра). Большинство проводов громкоговорителей соответствует стандарту American Wire Gauge (AWG), в котором используются таблицы различных размеров. Он присваивает номер каждому стандартному размеру и номиналу электрического проводника. Точно так же каждый размер рассчитан на определенную величину электрического тока.
Провод для громкоговорителей выпускается в широком диапазоне стандартных размеров в соответствии со стандартом American Wire Gauge (AWG).Американский стандарт калибра проводов, также менее известный как калибр проводов Brown & Sharpe, представляет собой стандартизированную систему калибра проводов, используемую с 1857 года для диаметров круглого электропроводящего провода.
В схемах проводов AWG используется система нумерации, в которой меньшее число означает больший провод с большим количеством медных проводников.
Аналогично, большее число используется для меньшего количества проводов с меньшим количеством проводников. Я понимаю, что это кажется странным, но как только вы начнете им пользоваться, вы довольно быстро к этому привыкнете.
Почему калибр проволоки имеет значение
AWG очень важен для , потому что это означает, что вы можете быть уверены, какой размер провода динамика вы получаете, как и любой другой провод питания, который вы покупаете. Провод динамика обрабатывается так же (поскольку он, по сути, такой же!), Что и обычный провод подключения питания, который также соответствует стандарту AWG.
Большинство продаваемых сегодня проводов для громкоговорителей состоит из 2 проводов, соединенных парой, причем один из них отмечен как положительный (я расскажу об этом позже). Доступные калибры обычно варьируются от 20 или 22 до 10, причем 18 калибр является самым популярным.
Многожильный или одножильный провод
Сплошной провод (слева) — ужасный выбор для колонок и аудиосистем.
Его очень сложно согнуть и изогнуть, он может сломаться при постоянной вибрации, а также с ним сложнее установить соединения. Многожильный провод (справа) намного проще с . Многожильный провод состоит из большого количества крошечных медных жилок, что делает его очень гибким, а также его легче снимать, обжимать разъемы и работать с ним вручную.
Весь сплошной провод динамика — это многожильный провод , то есть он состоит из пучка из 16-60 или более крошечных медных стоек. Он очень гибкий, и с ним легко снимать изоляцию с провода, добавлять разъемы или скручивать его вручную. Однако одножильный провод имеет только один провод.
Поскольку он обычно используется для домашней и промышленной электропроводки, у вас может возникнуть соблазн использовать оставшийся сплошной провод для ваших динамиков. Сплошной провод — ужасный выбор почти для всех аудиосистем и , особенно для автомобильных аудиосистем . Но почему?
Используйте для динамиков многожильный, а не одножильный провод
Сплошной провод подходит для домов или зданий, поскольку его никогда не перемещают после установки.
Однако очень трудно согнуть на месте, и он также может со временем повредиться при постоянной вибрации, например, в автомобиле или грузовике. Со временем на проводе могут образоваться слабые места, которые ломаются!
Я настоятельно рекомендую вам не использовать сплошной провод, поскольку это не стоит риска или хлопот. Многие виды одножильных проводов (например, проводка домашних розеток) имеют изоляцию, которую тоже очень трудно снять.
Сколько вам нужно провода?
Всегда лучше измерить, чтобы быть уверенным, но поскольку многие люди используют провода громкоговорителей почти для одних и тех же вещей, существуют некоторые подходящие длины. На приведенной выше диаграмме вы можете увидеть некоторые общие длины проводов динамика, которые должны быть ориентировочными.
Покупка и использование проводов для громкоговорителей — определенно один из тех случаев, когда применим старый совет «лучше иметь слишком много, чем недостаточно»! Вы не хотите, чтобы у вас закончились провода из-за плохого планирования.
Чтобы выяснить, сколько проводов динамика вам нужно, я предлагаю использовать один из следующих:
- Рулетка
- Долгая сила для бега
Обязательно постарайтесь учесть изгибы и изгибы, но не беспокойтесь о том, чтобы сделать все правильно. Измерьте расстояние и затем добавьте несколько футов (2 или около того), чтобы учесть небольшие различия.
Рулетка, как и струна или веревка, которые вы можете разместить вдоль пути, по которому будет идти проволока, тоже подойдут.
Отметьте длину, затем измерьте ее. Мне нравится добавлять , по крайней мере, 1 фут длины для каждой секции провода для использования домашней стереосистемы и 2 фута для каждой автомобильной стереосистемы, чтобы не рисковать.
Выяснение, сколько провода купить
Когда дело доходит до покупки провода для акустической системы, важно знать, что он быстро накапливается! Вот два примера, чтобы показать, что я имею в виду:
Пример длины провода динамика # 1
Пример домашней стереосистемы:
- Измеренная длина переднего динамика: 2 x 6 футов
- Размеры задних динамиков: 16 и 22 фута
Всего необходим провод: 6 + 6 + 16 + 22 = 50 футов (15.
2м)
Пример длины провода динамика # 2
Пример автомобильной стереосистемы: прокладка провода от головного устройства приборной панели к динамикам на передней двери и к динамикам на задней панели.
- Измеренная длина переднего динамика: 2 x 8 футов
- Размеры задних динамиков: 16 и 20 футов
Всего необходимого провода: 8 + 8 + 16 + 20 = 52 фута (15,9 м)
Проволока для громкоговорителей обычно продается в рулонах, таких как 25 футов, 50 футов и 100 футов, хотя некоторые розничные продавцы предлагают ее также и на ногах.
Также иногда доступны заготовки длины. Обычно они составляют около 6, 12 или 18 футов. Однако в большинстве случаев вы сэкономите деньги, купив в рулонах хорошее качество. Только убедитесь, что вы не покупаете проволоку плохого качества или проволоку по завышенной цене (подробнее об этом позже).
Просто запомните правило: никогда не рискуйте с длиной провода динамика — не угадайте.
Купите по крайней мере, на немного больше вашей оценки.
Какой провод динамика положительный? Что отрицательно?
Как проверить, положительный или отрицательный провод динамика?
В качестве примеров здесь показаны наиболее распространенные виды маркировки положительного провода.В 99% случаев выяснить, какой из проводов положительный, очень легко, если вы знаете, что искать.
Хорошая новость заключается в том, что если вы знаете, что искать, в 99% случаев очень легко определить, какой провод динамика является положительным, а какой — отрицательным.
Вот список наиболее распространенных положительных индикаторов динамика:
- Печатная линия или серия линий находится на плюсовом проводе
- Изоляция одного провода красного цвета или другого цвета, чем отрицательный провод (чаще всего используется красный)
- Один провод медного цвета, а другой — серебряного цвета
- На плюсовом проводе могут быть напечатаны маленькие символы «+» и / или информация о калибре провода.
- Отпечаток или формованная полоса делается на изоляции положительного провода
Из 5 видов отпечатков иногда бывает труднее заметить, поэтому иногда нужно очень внимательно присмотреться при хорошем освещении.Кроме того, иногда бывает трудно прочитать положительные провода с отметкой «+».
Что положительно: медь или серебро?
Они встречаются реже, но из проводов для динамиков и питания, которые имеют медный и серебристый цвета, вы можете выбрать один из двух в качестве положительного. Однако, , как правило, медный провод считается положительным.
«Серебряный» провод — это медный провод, который в большинстве случаев слегка покрыт («лужен»).
Как только вы узнаете, какой из проводов является положительным, тогда другой будет отрицательным. Music использует сигналы переменного тока (AC) и не течет только в одном направлении. Мы используем один провод в качестве плюсового при подключении динамиков, чтобы обеспечить согласованность при их подключении.
Это необходимо для того, чтобы некоторые динамики не были подключены «не в фазе», что означает, что динамики играют с противоположным движением, что и другие, что приводит к плохому звуку. Для достижения наилучших результатов важно убедиться, что все динамики подключены одинаково.
Как отрезать и зачистить провод динамика
Примеры наиболее распространенных инструментов для снятия изоляции и резки.Инструмент для зачистки проводов может разрезать и зачистить большую часть проводов, в то время как инструмент для обжима может зачистить, а также обжать разъемы для провода. Кусачки для резки проволоки очень удобны для резки проволоки от маленького до большого. Автоматические устройства для зачистки проводов делают зачистку проводов очень простой.
Существует ряд доступных инструментов для обрезки или зачистки проводов динамика. Все инструменты, изображенные выше, могут разрезать и зачищать провода. Если вы используете обжимные соединители, лучше всего подойдет обжимной инструмент.
Автоматические устройства для зачистки проводов, доступные по цене примерно от 15 долларов, прекрасно подходят для максимально простого удаления изоляции проводов и делают работу очень простой.
Ожидайте, что вы потратите около 7-10 долларов на основной ручной инструмент, который вам нужен.
Примечание: Вы можете использовать кусачки для резки проводов как для , так и для зачистки провода динамика . Просто зажмите изоляцию провода и потяните в сторону, и она оторвется.
Как соединить и удлинить провод динамика
Соединение проводов динамика несложно, и есть несколько способов сделать это. Однако я не рекомендую просто скручивать провода вместе. Это ненадежно и со временем развалится.
Вы также можете повредить стереосистему или усилитель, если оголится провод и создаст короткое замыкание.
Вместо этого есть 2 способа сращивания проводов динамика с профессиональным результатом:
- Пайкой и изоляцией
- Использование обжимных соединителей
Паять немного сложнее, но преимущество в том, что это самый надежный способ соединения проводов.
Вам понадобится паяльник (не менее 15 Вт, хотя я рекомендую 25 Вт или больше), припой, изолента и инструмент для зачистки провода.
Обжимной инструмент (слева) часто доступен по цене и его легко найти. Некоторые имеют обжимные соединители. Синие обжимные или «стыковые» разъемы (справа) хорошо подходят для сращивания концов провода динамика.
СоединителиCrimp надежны и просты в использовании. Это просто: зачистите провод динамика, плотно скрутите жилы, затем вставьте их в разъем и плотно обожмите с каждого конца.
Обжимной инструмент можно найти менее чем за 10 долларов, если вы будете внимательно делать покупки.
Алюминий с медным покрытием и медный провод динамика
Алюминиевый провод, плакированный медью (CCA), в последние несколько лет становится все более распространенным, поскольку цены на медную проводку выросли. Это одна из тех «мелочей», о которых вы можете не знать при покупке, о которых компании не сообщают вам.
В отличие от чистой медной проволоки, для алюминия , плакированного медью, используется сердечник из алюминиевой проволоки с тонким медным покрытием . Снаружи он выглядит так же обманчиво из-за обшивки.
Алюминийимеет меньший вес и более низкую стоимость, чем медь, поэтому на первый взгляд может показаться отличным способом заменить более дорогую медную проводку. Однако проблема в том, что алюминий не так хорош в качестве электрического проводника, как медь.
Алюминийимеет только 61% проводимости меди (другими словами, сопротивление у него на 39% больше), что означает, что для получения провода того же качества потребуется алюминиевый провод большего диаметра.
Повседневное использование и что нужно знать
В большинстве случаев, таких как средний уровень прослушивания и типичные уровни мощности, это не проблема при повседневном использовании.Однако, если вы собираетесь использовать динамики с более высоким уровнем мощности или хотите получить самое лучшее за свои деньги, вам обязательно нужно искать упаковку, в которой указано, что провод на 100% состоит из чистой меди.
При покупке акустического провода CCA, чтобы получить такое же качество, как у настоящих медных проводов, увеличьте размер на один калибр. Например, для замены медного провода 18 калибра используйте провод CCA 16 калибра.
Дополнительное чтение
Хотите знать, как подключить домашние или автомобильные динамики, и вам нужны примеры? Ознакомьтесь с моей статьей со схемой подключения динамиков здесь для получения дополнительной информации.
Что касается помощи в установке автомобильного усилителя и динамика, то в моем руководстве вы найдете полезную информацию, показывающую, как подключить здесь 4-канальный усилитель к передним и задним динамикам.
Есть вопросы или комментарии?
Я буду рад получить известие от вас, и ваши вопросы помогут мне улучшить это руководство! Не стесняйтесь оставлять комментарии или вопросы ниже.
MTX Audio
Часовой пояс:
(UTC-12: 00) Международная линия дат — запад (UTC-11: 00) Всемирное координированное время-11 (UTC-10: 00) Алеутские острова (UTC-10: 00) Гавайи (UTC-09: 30) Маркизские острова ( UTC-09: 00) Аляска (UTC-09: 00) Универсальное скоординированное время-09 (UTC-08: 00) Нижняя Калифорния (UTC-08: 00) Универсальное скоординированное время-08 (UTC-08: 00) Тихоокеанское время ( США и Канада) (UTC-07: 00) Аризона (UTC-07: 00) Чиуауа, Ла-Пас, Масатлан (UTC-07: 00) Горное время (США и Канада) (UTC-07: 00) Юкон (UTC- 06:00) Центральная Америка (UTC-06: 00) Центральное время (США и Канада) (UTC-06: 00) Остров Пасхи (UTC-06: 00) Гвадалахара, Мехико, Монтеррей (UTC-06: 00) Саскачеван (UTC-05: 00) Богота, Лима, Кито, Рио-Бранко (UTC-05: 00) Четумаль (UTC-05: 00) Восточное время (США и Канада) (UTC-05: 00) Гаити (UTC-05: 00) Гавана (UTC-05: 00) Индиана (Восток) (UTC-05: 00) Теркс и Кайкос (UTC-04: 00) Асунсьон (UTC-04: 00) Атлантическое время (Канада) (UTC-04: 00 ) Каракас (UTC-04: 00) Куяба (UTC-04: 00) Джорджтаун, Ла-Пас, Манаус, Сан-Хуан (UTC-04: 00) Сантьяго (UTC-03: 30) Ньюфаундленд (UTC-03: 00) Арагуайна (UTC-03: 00 ) Бразилиа (UTC-03: 00) Кайенна, Форталеза (UTC-03: 00) Город Буэнос-Айрес (UTC-03: 00) Гренландия (UTC-03: 00) Монтевидео (UTC-03: 00) Пунта-Аренас (UTC -03: 00) Сен-Пьер и Микелон (UTC-03: 00) Сальвадор (UTC-02: 00) Всемирное координированное время-02 (UTC-02: 00) Среднеатлантическое время — Старый (UTC-01: 00) Азорские острова ( UTC-01: 00) Острова Кабо-Верде.
(UTC) Всемирное координированное время (UTC + 00: 00) Дублин, Эдинбург, Лиссабон, Лондон (UTC + 00: 00) Монровия, Рейкьявик (UTC + 00: 00) Сан-Томе (UTC + 01: 00) Касабланка (UTC + 01:00) Амстердам, Берлин, Берн, Рим, Стокгольм, Вена (UTC + 01: 00) Белград, Братислава, Будапешт, Любляна, Прага (UTC + 01: 00) Брюссель, Копенгаген, Мадрид, Париж (UTC + 01: 00) Сараево, Скопье, Варшава, Загреб (UTC + 01: 00) Западная Центральная Африка (UTC + 02: 00) Амман (UTC + 02: 00) Афины, Бухарест (UTC + 02: 00) Бейрут (UTC + 02: 00) Каир (UTC + 02: 00) Кишинев (UTC + 02: 00) Дамаск (UTC + 02: 00) Газа, Хеврон (UTC + 02: 00) Хараре, Претория (UTC + 02: 00) Хельсинки, Киев, Рига, София, Таллинн, Вильнюс (UTC + 02: 00) Иерусалим (UTC + 02: 00) Калининград (UTC + 02: 00) Хартум (UTC + 02: 00) Триполи (UTC + 02: 00) Виндхук (UTC + 03:00) Багдад (UTC + 03: 00) Стамбул (UTC + 03: 00) Кувейт, Эр-Рияд (UTC + 03: 00) Минск (UTC + 03: 00) Москва, С.-Петербург (UTC + 03: 00) Найроби (UTC + 03: 30) Тегеран (UTC + 04: 00) Абу-Даби, Маскат (UTC + 04: 00) Астрахань, Ульяновск (UTC + 04: 00) Баку (UTC + 04 : 00) Ижевск, Самара (UTC + 04: 00) Порт-Луи (UTC + 04: 00) Саратов (UTC + 04: 00) Тбилиси (UTC + 04: 00) Волгоград (UTC + 04: 00) Ереван (UTC + 04:30) Кабул (UTC + 05: 00) Ашхабад, Ташкент (UTC + 05: 00) Екатеринбург (UTC + 05: 00) Исламабад, Карачи (UTC + 05: 00) Кызылорда (UTC + 05: 30) Ченнаи, Калькутта, Мумбаи, Нью-Дели (UTC + 05: 30) Шри-Джаяварденепура (UTC + 05: 45) Катманду (UTC + 06: 00) Астана (UTC + 06: 00) Дакка (UTC + 06: 00) Омск (UTC + 06:30) Янгон (Рангун) (UTC + 07: 00) Бангкок, Ханой, Джакарта (UTC + 07: 00) Барнаул, Горно-Алтайск (UTC + 07: 00) Ховд (UTC + 07: 00) Красноярск (UTC +07: 00) Новосибирск (UTC + 07: 00) Томск (UTC + 08: 00) Пекин, Чунцин, Гонконг, Урумчи (UTC + 08: 00) Иркутск (UTC + 08: 00) Куала-Лумпур, Сингапур (UTC +08: 00) Перт (UTC + 08: 00) Тайбэй (UTC + 08: 00) Улан-Батор (UTC + 08: 45) Евкла (UTC + 09: 00) Чита (UTC + 09: 00) Осака, Саппоро, Токио (UTC + 09: 00) Пхеньян (UTC + 09: 00) Сеул (UTC + 09: 00) Якутск (UTC + 09: 30) Адель помощник (UTC + 09: 30) Дарвин (UTC + 10: 00) Брисбен (UTC + 10: 00) Канберра, Мельбурн, Сидней (UTC + 10: 00) Гуам, Порт-Морсби (UTC + 10: 00) Хобарт (UTC +10: 00) Владивосток (UTC + 10: 30) Остров Лорд-Хау (UTC + 11: 00) Остров Бугенвиль (UTC + 11: 00) Чокурдах (UTC + 11: 00) Магадан (UTC + 11: 00) Остров Норфолк (UTC + 11: 00) Сахалин (UTC + 11: 00) Соломоновы острова.
, Новая Каледония (UTC + 12: 00) Анадырь, Петропавловск-Камчатский (UTC + 12: 00) Окленд, Веллингтон (UTC + 12: 00) Всемирное координированное время + 12 (UTC + 12: 00) Фиджи (UTC + 12: 00) Петропавловск-Камчатский — Старое (UTC + 12: 45) Острова Чатем (UTC + 13: 00) Всемирное координированное время + 13 (UTC + 13: 00) Нукуалофа (UTC + 13: 00) Самоа (UTC + 14 : 00) Остров Киритимати
Новостная рассылка:
Правильное подключение сабвуферов
Вопрос, который довольно часто возникает по электронной почте, связан с отсутствием вывода низких частот даже при использовании больших автомобильных аудиосистем.Обычно эта проблема возникает с более чем одним сабвуфером, но может возникнуть и с сабвуферами с двойной звуковой катушкой. Практически в любом случае электронное письмо содержит заявление «Я все подключил правильно».
Но почти с той же частотой проблема в том, что установщик не все подключил правильно. Дело в том, что низкочастотные динамики в системе были подключены не в фазе (обратная полярность). Это условие обратной полярности является причиной подавления низких частот.
Синфазная проводка сабвуфера
Когда сабвуферы подключены правильно (синфазно), все низкочастотные динамики в системе выталкиваются (в автомобиль) на положительной стороне музыкального сигнала и отводят отрицательную половину музыкального сигнала .См. Диаграмму ниже. Когда один низкочастотный динамик выталкивает, другой тоже. Это создает повышенное давление в салоне, потому что оба низкочастотных динамика работают вместе, чтобы воспроизводить басы одинаково одновременно.
Противофазная проводка сабвуфера
Противоположная синфазная проводка — это не совпадающая по фазе проводка. Это когда один или несколько низкочастотных динамиков подключены противоположно другим.
В этом случае один низкочастотный динамик выдвигается, а другой низкочастотный динамик втягивается обратно.Это как два человека равной силы, толкающиеся по обе стороны от распахивающейся двери. Толчок одного компенсируется толчком другого в противоположном направлении. См. Диаграмму ниже. Когда один низкочастотный динамик выталкивается, другой отступает. Это создает отмену любого басового выхода, который обычно имеет система.
Признаки неправильного подключения сабвуфера
Одна из самых важных вещей, которую вы заметите, когда ваша проводка неправильная, — это то, что ваши вуферы будут работать, и будет выводиться звук.Но басовые и суб-басовые частоты будут отсутствовать или резко уменьшаться. Легкий тест, чтобы увидеть, является ли проблема обратной проводкой, — отсоединить один из низкочастотных динамиков. Это устранит борьбу одного из низкочастотных динамиков с другим. Если это увеличивает басы, вам следует проверить проводку всех низкочастотных динамиков.
Плюс усилителя должен быть подключен к плюсу низкочастотного динамика и наоборот.
Вам также следует ознакомиться с Advanced Enclosure Design and Manufacturing .Он охватывает проектирование корпусов с использованием бесплатного компьютерного программного обеспечения, максимизацию выходной мощности сабвуферной системы, сборку коробки на профессиональном уровне и тестирование выхода с использованием недорогого оборудования. Кликните сюда.
Вернуться к индексу архивов информационных бюллетеней
.
