Прицеп для легкового автомобиля своими руками: чертежи и как сделать: видео и фото

Перевозка крупных грузов – довольно частая необходимость в жизни многих автолюбителей. Как показывает практика, багажник автомобиля чаще всего не очень подходит. Идеальным решением в таком случае будет использование автомобильного прицепа. Стоит отметить, что автоприцеп достаточно актуален не только для бытовых нужд, но и также активно используется автомобильными путешественниками.

Требования к автомобильному прицепу по ГОСТу

Первое, что нужно знать человеку, который решился на самостоятельное изготовление автомобильного прицепа, это то, что к нему, как и к любому транспортному средству предъявляются определённые требования. В данном случае, все требования подробно расписаны в ГОСТ 37.001.220-80, который носит название «Прицепы к легковым автомобилям». Для того, чтобы не загружать автолюбителей чтением первоисточника, стоит сделать выборку актуальной информации конкретно по обсуждаемому вопросу.

Итак, автомобильный прицеп должен соответствовать следующим требованиям:

1. Масса прицепа легкового автомобиля не должна превышать 1.8 тонны. При этом она также не должна превышать половину массы буксирующего автомобиля.
2. Показатель статической нагрузки на центральную часть шарового шарнира сцепного устройства должен составлять от 25 КГС до 100 КГС.
3. Общая длина прицепа не может превышать восемь метров, ширина не может быть более двухсот тридцати сантиметров, а ограничение по высоте составляет три метра.
4. Дорожный просвет прицепа не должен быть меньше буксирующего его автомобиля.
5. Для прицепа легкового автомобиля предусмотрено использование одной оси. Возможен вариант, двух параллельных осей, расположенных на расстоянии не более одного метра друг от друга.
6. Тягово-сцепное устройство в целях страховки оснащается двумя несъемными отрезками троса или цепи, которые страхуют конструкцию, если вследствие поломки шарнира произойдёт разъединение сцепки.
7. В обязательной комплектации эксплуатируемого прицепа должны присутствовать для противооткатных «башмака». Оговаривается, что они необязательно должны быть заводского производства.
8. Конструкция должна предусматривать наличие крыльев и брызговиков, в том случае, если детали кузова не выполняют данную функцию.
9. Тягово-сцепное устройство обязательно должно иметь заводское происхождение и соответствующий сертификат
10. Обязательно должны быть предусмотрены крепления для фиксации номерного знака.
11. Для подключения к бортовой сети автомобиля должен предусматриваться кабель с вилкой, схема электрооборудования при этом регламентирует ГОСТ 9209-76.

Необходимые инструменты и материалы

Итак, перед тем как начать сборку желанной конструкции стоит подготовить ряд инструментов и материалов, которые потребуются на различных этапах сборки.

1. Стальной швеллер для каркаса. Оптимальным размером швеллера для сборки каркаса автомобильного прицепа является 25х40 мм. Допускается также использование квадратной трубы с размерами 40х40 мм. Длина материала выбирается индивидуально исходя из особенностей конструкции.
2. Листовая сталь для бортов кузова. Толщина листовой стали, из которой будут изготовлены борта кузова, должна составлять около 1 мм. Размеры необходимых листов также следует рассчитывать исходя из размеров готовой конструкции.
3. Толстая фанера. Из неё изготавливает дно, следовательно, толщину стоит выбирать с запасом, для достаточной прочности.

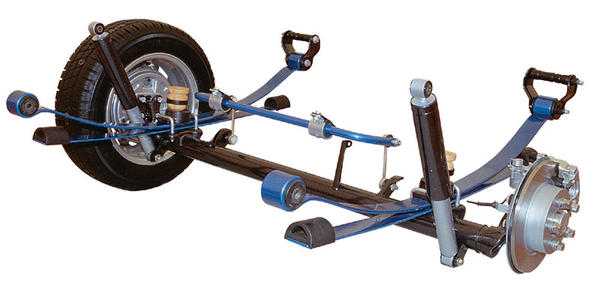

4. Ходовая часть. Тут всё опирается только на фантазию энтузиастов. Например, довольно популярно использование элементов подвески автомобилей Москвич, Волга, ЗАЗ и т. д. Нередко предпринимаются попытки построить прицеп на классическом «жигулёвском» мосте.
5. Элементы электрооборудования. Проводка, стоп-сигналы, указатели поворотов, габариты. На рынке сейчас часто встречаются готовые решения именно для автомобильных прицепов. При этом не редко используются задние фонари от бортовых УАЗов и Газелей.
6. Крепёжные элементы. Тут всё зависит от особенностей конструкции. Стоит отметить, что в целях повышения прочности, не стоит экономить на болтовых соединениях.
7. Ручной инструмент. Минимальный набор ручного инструмента включает в себя следующее. Молоток, пассатижи, гаечные ключи, дрель, лобзик и болгарку. В зависимости от особенностей конструкции прицепа инструмент может как пополняться, так и быть урезан.
8. Сварочный аппарат. Собственно элемент, без которого сборка прицепа будет просто невозможна, также потребуется найти либо опытного сварщика, либо самому иметь необходимые навыки.

Схемы

№1

№2

Пошаговая инструкция изготовления самодельного прицепа

После того как весь комплект материалов и инструментов будет собран, можно переходить непосредственно к сборке конструкции.

Инструкция позволит сделать всё быстро и качественно.

1. Первое, с чего начинается сборка прицепа – это рама, собственно она и выступает в роли несущей части конструкции. Соответственно к ней предъявляются особые требования по прочности и надёжности. Для начала швеллер или труба нарезается на отрезки необходимой длины, после чего из них сваривается прямоугольное или квадратное основание, к которому будут крепиться борта. Особое внимание стоит обратить на качество сварочных швов, т. к. именно в этом моменте, как правило, возникают главные проблемы у самодельных конструкций. В передней части рамы производится крепление сцепного устройства, ну а посередине устанавливаются проушины для амортизаторов.
2. Сборка кузова начинается с каркаса бортов. Сначала устанавливаются вертикальные стойки, потом горизонтальные. Отдельно рекомендуется укрепить борта дополнительными рёбрами жёсткости, т. к. во время движения, особенно по плохим дорогам элементы могут испытывать высокие нагрузки. Дополнительные ребра жесткости могут быть как вертикальными, так и горизонтальными.
3. Установка ходовой части прицепа. Данный процесс обладает большим количеством тонкостей. Например, ось должна быть смещена ближе к задней части прицепа. В целом какие-либо особенности при монтаже ходовой части вызваны скорее конструктивными особенностями элементов, которые предпочёл испытывать автовладелец. К раме привариваются проушины для амортизаторов и реактивных тяг, пренебрегать последними недопустимо, т. к. они служат в качестве удерживающих элементов моста.
4. Обшивка бортов и дна осуществляется на заключительных этапах. Для этого отлично подходит листовая сталь и фанера. В первую очередь лобзиком вырезаются элементы обшивки дна, их крепление осуществляется с помощью болтов. Далее из листовой стали изготавливается обшивка бортов. Примечательно, что крепить её можно как с помощью сварки, например, и на алюминиевые заклёпки, которые вполне доступны для покупки.
5. Установка электрооборудования. На задней стенке прицепа следует установить: красные треугольники-отражатели, подсветку государственного номерного знака, фонарь заднего хода, стоп-сигналы, указатели поворотов и габариты. Сбоку должны располагаться отражатели оранжевого цвета. Передняя стенка предусматривает установку белых габарит и отражателей такого же цвета. Гораздо эффективнее будет использовать готовые решения проводки. Обязательно нужно использовать защитную гофру для проводов. Все соединения должны быть герметичны и надёжны. Крепление жгута проводки к раме удобнее всего осуществлять при помощи специальных пластиковых хомутов.

Советы автолюбителей

1. Антон. Собирал прицеп своими руками на «москвичёвском» мосте. Остался доволен, для деревни самое то. Совет один, если не умеете пользоваться сварочным аппаратом, то и браться не стоит, болтовые соединения тут неуместны.
2. Кирилл. Собирал прицеп с нуля, задние фонари отлично подошли от газели, раму сварил знакомый. Главная проблема была с установкой моста. Пришлось повозиться, несколько раз даже ездил к дилеру посмотреть, как устроен «курганский прицеп». Будьте готовы, что придётся потратить кучу времени и сил, и тщательно взвесьте все за и против.

smotriavto.ru

Двухосный прицеп для легкового автомобиля своими руками, чертежи

Если заводские прицепы для легковых автомобилей вас чем-то не устраивают и вы решили сделать двухосный прицеп для легкового автомобиля своими руками, то эта статья – для вас.

Требования ГОСТ к параметрам легкового прицепа

Если вы хотите, чтобы Госавтоинспекция разрешила вам эксплуатировать ваш самодельный прицеп, делать его своими руками нужно соответственно требованиям ГОСТ 37.001. 220-80 «Прицепы к легковым автомобилям». Для тех, кто не желает читать первоисточник, кратко изложим основные ограничения, налагаемые этим документом на прицепы для легковых авто.

• Прицеп должен обладать массой не более массы, буксирующего автомобиля. Причем его масса не должна превышать 1,8 тонны.
• Прицеп без тормозного оборудования должен обладать массой не более половины массы, буксирующего легкового автомобиля.
• Статическая нагрузка на центр шарового шарнира сцепного устройства при любой загрузке кузова должна быть от 25 КГС до 100 КГС.
• Прицеп может быть длиннее буксирующего автомобиля не более чем в 1,5 раза. Его длина не может превышать 8 метров.
• Прицеп может быть шире буксирующего автомобиля не более чем на 20 см с каждой стороны. Причем его ширина не должна превышать 230 см.
• Высота этого транспортного средства для перевозки грузов не должна быть больше 1,8 ширины его колеи и не может превышать 3 м.
• Его дорожный просвет не может быть меньше клиренса буксирующего авто.
• Центр тяжести груженого прицепа должен располагаться не выше ширины его колеи умноженной на 0,725.
• Прицеп для легкового авто может быть только одноосным. Допускается применение спаренной оси. Спаренная ось – это две параллельно расположенные оси, расстояние между которыми не превышает 1 м.
• Прицеп с ровным днищем, установленный на горизонтальной площадке, должен иметь на колеса одной стороны нагрузку не более 0,55% своего веса.
• Углы, на которые дышло должно иметь возможность отклоняться от продольной оси тягача, регламентирует ОСТ 37.001.096-77.
• К тягово-сцепному устройству (ТСУ) для страховки должно быть прикреплено два несъемных отрезка цепи или троса. Они предназначены для того чтобы, в случае поломки или разъединения шарнира ТСУ, дышло не отцепилось от фаркопа авто.
• Прицеп должен быть укомплектован двумя противооткатными упорами (башмаками), которые также могут быть сделаны своими руками.
• У прицепа должны быть места для установки домкрата.
• Рычаг управления стояночным тормозом (если он есть) должен быть съемным и находиться на правой передней части рамы или на дышле.
• Прицеп должен иметь крылья и брызговики, прикрывающие колеса, в случае, если детали кузова не выполняют их задачи.
• Его окраску и внешний вид регламентирует ГОСТ 7593-80.
• Тягово-сцепное устройство должно соответствовать требованиям ОСТ 37.001.096-77 и не может быть сделано своими руками.
• Требования к электропроводке и к приборам световой сигнализации регламентирует ГОСТ 8769-75, ГОСТ 10984-74 и ГОСТ 20961-75.
• Для подключения к электрооборудованию автомобиля должен быть соединительный кабель с вилкой (регламентируются ГОСТ 9209-76).
• Прицеп с колесами неидентичными колесам тягача должен быть укомплектован запасным колесом и оснащен устройством его крепления.
• Для устойчивости отцепленного прицепа у него должны быть опорные стойки, не мешающие его буксировки.
• Прицеп должны иметь кронштейны или площадку для крепления номерного знака.

Список необходимого для изготовления прицепа

Если вы решили делать прицеп для легкового авто своими руками, вам понадобятся следующие детали и материалы.

1. Тягово-сцепное устройство – 1 шт.
2. Ось задней ступицы от переднеприводного автомобиля – 2 шт.
3. Задняя ступица от того же авто, что и ось – 2 шт.
4. Рессоры от любой машины – 2 шт.
5. Серьга заднего конца рессоры –2 шт.
6. Стремянки с подкладками – 2 комплекта.
7. Амортизаторы – 2 шт.
8. Стальная труба сечением 30 на 60 мм (2 отрезка по 190 см – лонжероны; 2 по 122 см – лучи дышла).
9. Стальная труба 25 на 25 мм (4 отрезка по 190 см – низ и верх обвязки боковых бортов; 8 отрезков по 40 см – стойки боковых бортов; 4 отрезка по 119 см – низ и верх переднего и заднего борта; 7 отрезков по 114 см – поперечины).
10. 2 отрезка П-образного швеллера №5 для изготовления балки моста.
11. Шарнирная петля – 4 шт.
12. Устройство фиксации борта – 4 шт.
13. Задние фонари – 2 шт.
14. Многожильные изолированные провода.
15. Фанера толщиной 10 мм – 1 лист (размер 1,9 на 1,14 м).
16. Листовая сталь толщиной 0,8 мм.
17. Цепь или трос Ø 3 мм – 2 отрезка по 20 см.

Из инструмента необходим сварочный аппарат, болгарка и электродрель.

Изготовление моста

Сложите отрезки швеллера так, чтобы получилась труба прямоугольного сечения, и стяните их струбцинами. Проварите стыки. К торцам приварите оси ступиц. Получившуюся балку моста прикрепите к рессорам при помощи стремянок.

Сварка рамы

• Разложите лонжероны, траверсы и поперечины на ровной поверхности.
• Сварите их, придерживаясь размеров.
• Переверните конструкцию и приварите кронштейны крепления передних концов рессор к лонжеронам. Делать это нужно так, чтобы от середины балки установленного моста до задних краев лонжеронов было около 950 мм.
• Сварите дышло и прикрепите к нему ТСУ.
• Привинтите передние концы рессор к кронштейнам, а задние через серьги к лонжеронам.
• Установите на оси ступицы, а на них колеса.
• Поставьте прицеп на колеса.
• Зафиксируйте ТСУ на шаре фаркопа авто.
• Подкатите прицеп к дышлу.
• Сложите лучи дышла внахлест с лонжеронами. Зафиксируйте совмещение струбцинами.
• Снимите ТСУ с крюка, откатите прицеп от машины и проварите соединение дышла с лонжеронами.

Финишные операции

Обшейте борта листовым железом. Пол сделайте, прикрепив фанеру к поперечинам саморезами с потайными шляпками. Крылья вырежьте из листового железа и прикрепите их к бортам на кронштейнах. Загрунтуйте и окрасьте конструкцию. Прикрепите фонари и проведите проводку. Из цепи или троса изготовьте страховку ТСУ. Только после этого можно приступать к регистрации.

Хотите сдвоенную ось? Сварите 2 балки моста, купите 4 короткие рессоры и установите все так, чтобы расстояние между осями было не больше метра.

Как зарегистрировать самодельный прицеп

Самодельный прицеп, пользоваться которым можно без опаски, необходимо поставить на учет в МРЭО ГБДД. Для регистрации вы должны иметь:

• Заключение технической экспертизы о соответствии сделанного своими руками транспортного средства требованиям ГОСТ001. 220-80. Где можно сделать такую экспертизу, нужно уточнять в МРЭО. Так как заключение, выданное неаккредитованной в ГБДД лабораторией, может быть признано недействительным.
• Чеки, подтверждающие покупку деталей и материалов, использованных для изготовления транспортного средства.
• Сертификат на шарнир сцепного устройства (именно поэтому мы советуем его купить, а не делать своими руками).
• Копию своего паспорта.
• Копию техпаспорта тягового авто.
• Заявление на имя начальника МРЭО с просьбой поставить самодельный прицеп на учет.
• Квитанцию об оплате госпошлины.
• сделанных с разных сторон 4 фото самоделки (размером 10 на 15 см).

Если вы представите все эти документы, то вас допустят к техосмотру. Положительный результат техосмотра будет основанием для постановки, сделанного своими руками, транспортного средства на учет.

autolirika.ru

Прицеп легкового автомобиля своими руками

Практически у каждого владельца автомашины возникает потребность в транспортировке груза больших размеров, но не слишком большого веса. Багажник для таких целей не всегда подходит и тогда на выручку приходит прицеп. Но совершенно не обязательно тратить деньги на покупку такой необходимой в хозяйстве вещи, можно изготовить прицеп легкового автомобиля своими руками.

Начинаем работы с изготовления рамы

Основой любого автоприцепа является его рама. Срок его службы определяется прочностью и жесткостью рамы. Большую надежность соединения может гарантировать использование сварки для собирания в единую конструкцию составляющих частей.

Но начинать работы рекомендуется с уточнения цифр длины и ширины основополагающей конструкции. Ее размер высчитывается по наружной стороне каркаса. При определении ширины нужно к цифровым показателям расстояния по внутренним боковым стенкам добавить удвоенную цифру толщины размера стенки. В случае если вы планируете расположить основание между колесами, вам следует прибавить к полученным показателям еще расстояние между колесом и бортом прицепа.

После того как вы определились с размерами, можно произвести первую примерку каркаса. Для этого профиль из металла нужно разложить на выровненной поверхности в помещении, соблюдая при этом строгую  перпендикулярность составляющих каркаса и соединить их при помощи временных зажимов. Этими действиями вы проконтролируете конфигурацию рамы будущего прицепа, для чего потребуется строительной рулеткой определить расстояния рамы по двум диагоналям в прямоугольнике. Показатели длины должны быть равными, разрешается расхождение в 3-5% от получившейся величины. Выполняя данные работы прицеп легкового автомобиля своими руками можно усилить ребром жесткости ввиду того, что геометрическая фигура прямоугольной или квадратной формы является не очень устойчивой для нагрузки.

Начинаем соединять прицеп с автомашиной

В случае, если вы на своем авто пользуетесь еще и иными прицепными устройствами, то для самодельного прицепа следует подобрать шар сцепления аналогичных размеров во избежание дополнительных трудностей.

При изготовлении данной сцепной части следует помнить, что при наименьшей длине частей соединения вы получаете увеличение быстроты реагирования прицепа на маневры автомашины. То есть даже если ведущие колеса переместились на малую величину, прицеп быстро повторит маневр, что может спровоцировать падение или деформирование находящихся в нем вещей. Наилучшей признана длина от полутора до двух с половиной метров, принимая во внимание предназначения устройства.

Для изготовления прицепного устройства подойдет труба квадратной формы из стали, их вам потребуется три штуки. Будет лучше и прочнее соединить все трубы сваркой и для увеличения прочности произвести усиление данного узла уголком из металла. Перед началом сварочных работ желательно произвести дополнительную примерку для того, чтобы середина места соединения приходилась строго по прицепной оси.

Затем можно приступить к монтированию цепи или троса для страховочных целей. Его длина должна быть такой, чтобы при движении прицепа он не полз по дороге. Для удобства перемещения прицепа без автомашины частенько в сцепке устанавливают складывающееся колесо не очень больших размеров.

Следующим этапом прицеп легкового автомобиля своими руками пополняется муфтой для соединения

При установке муфты соединения можно воспользоваться креплением частей методом сварки или закрепить их на болты. Перед тем как перейти к финальной стадии закрепления на раме, не лишним будет проверить, насколько пазы желоба совпадают по размерам с трубами основания. При этом следует знать, что ширина паза не должна превышать ширину трубы больше чем на полсантиметра.

Если вы закрепите муфту методом сварки, прицеп получит дополнительную прочность данного узла, а для проведения демонтажных работ вам не обойтись без газовой горелки. В случае крепления муфты не сваркой, а болтами прочность получается значительно меньшая. Для таких работ рекомендовано применять болты, имеющие 8 класс прочности, так как крепления низших классов показывают себя при таких нагрузках слабыми элементами. Само соединение будет достаточно сделать на два болта, если их взять больше, то из-за потребности проделывания лишних дыр в месте крепления можно ослабить раму прицепа.

Занимаемся осью устройства

По существующим правилам ось на прицеп следует размещать на длину, которая равняется 40%  всей длины самого прицепа с задней стороны. Тщательно измерив длину, следует обозначить место, где будет располагаться будущая ось. Производить ее установку можно сверху вниз, при этом рама располагается перевернутой на ровной поверхности стола на два блока с ребром в четыре сантиметра, а шпиндели должны свободно свисать и не мешать в работе. С того участка, куда планируется установить ось с поверхности рамы убирается краска. Измеряется расстояние между втулками, его нужно разделить пополам, фломастером делается отметка на оси.

Контрольные замеры производят следующим образом: размер ширины рамы делится пополам, получившуюся величину нужно отметить от центра оси (при этом производится корректировка положения) и только после данных действий можно начинать завершающую установку.

Соединение составляющих частей производится методом точечной сварки на всем протяжении контакта. Подвеску лучше всего брать пружинно-амортизационную, пусть она не обладает повышенной прочностью, но с ней прицеп легкового автомобиля своими руками приобретет мягкость хода при езде.

Домкраты стабилизации

Они нужны для того, чтобы прицеп пребывал в горизонтальном положении. Оптимальные места их расположения – это внутренние углы рамы, но можно установить их только по одной из сторон. Для использования подъемной силы будет правильнее воспользоваться принципом винтового механизма, его также разрешается применять при замене одного из колес.

Борта устройства

При изготовлении боковых стенок можно использовать доски из дерева, металлические фрагменты, фанерные щиты или поликарбонат, выбор типа материала зависит от предназначения устройства. Благодаря малому весу и удобной форме обработки чаще всего используют дерево или фанеру, изначально на основание крепится настил из досок, его нужно закрепить болтами, и уже к этой основе также болтами прикрепляют основную коробку. Но для придания надежности рекомендуется в углы короба прикрепить уголки из стали.

Подводим итог

Даже самостоятельно сделанный прицеп легкового автомобиля способен в значительной мере увеличить потенциал применения автомашины. На нем можно будет перевозить грузы различной формы и конфигурации, не боясь нанести вред салону или багажнику. Вариантов прицепов существует великое множество, а вышеприведенные рекомендации могут быть использованы для любого из них. Кроме описанных узлов и элементов прицеп можно оборудовать системой торможения и освещения. Но проведение работ такого класса будет лучше доверить профессионалам из центра сервисного обслуживания.

Колодийчук Андрей, специально для ByCars.ru

bycars.ru

Самодельный прицеп для легкового автомобиля своими руками

Легковой автомобиль не предназначается для транспортировки крупногабаритных грузов из-за недостатка места в его багажном отделении. При необходимости таких перевозок, единственным вариантом выхода из ситуации будет использование легкового прицепа. Современный рынок предлагает большой выбор таких устройств. Но тратить достаточно большие деньги на приобретение готового изделия не обязательно, так как его можно изготовить самостоятельно, подобрав необходимые детали и инструменты.

Необходимые материалы и комплектующие для самодельного прицепа

Изготавливают прицеп согласно чертежа конструкции, который должен соответствовать техническим требованиям, предусмотренным ГОСТ 37.001.220-80, действительным на территории РФ и Украины. В нем описаны стандарты, при несоблюдении которых невозможно будет зарегистрировать самодельный прицеп для легкового автомобиля в государственной автоинспекции, и весь труд со временем и средствами будут потрачены напрасно.

Для изготовления прицепа, имеющего вес до 750 кг., который не требует наличия водительского удостоверения с кат. ВЕ потребуются следующее оборудование и комплектующие:

1. Труба с квадратным сечением или стальной швеллер для изготовления каркаса и узла сцепки с транспортным средством. Его оптимальное сечение – 25х50 мм., а трубы 40х40 мм. Длина выбирается в зависимости от размеров, заданных в чертеже.

2. Сталь листовая с толщиной 0,6 мм. и выше, из которой будут вырезаны и собраны борта кузова. Число листов рассчитывается, исходя из высоты и длины бортов.

3. Толстый лист фанеры, плиты OSB, пластмассы, поликарбоната или жести для изготовления дна. Подбирается по размеру, соответствующему его площади.

4. Ходовая часть. В ее качестве оптимально использовать передний мост, извлеченный из старой мотоколяски СЗД (инвалидка). Также часто устанавливается рессорная восьми листовая подвеска, которую крепят на резиновых втулках. По виду она схожа с автомобилем «Волга», но более облегченная. Рессоры крепят к балке моста стремянками, а под них подкладывают кобылки.

5. Мост изготавливают из трубы ∅25 мм., к торцам которого приваривают полуоси. На них вращаются ступицы. Труба моста, полуось, кобылка и рессоры собраны в единый узел, соединенный болтами М8.

6. Пара колес. Заимствуются из мотоколяски, в этом случае они минимально утяжелят конструкцию, или автомобиля ВАЗ. Для их монтажа подойдут ступицы задней балки ВАЗ 2108.

7. Подвеска. Оптимальным вариантом будут пружинно-гидравлические агрегаты мотоцикла «Урал» из-за невысокой стоимости и надежности.

8. Тягово-сцепное устройство (фаркоп) для сцепки с машиной.

9. Тормоза.

10. Электрооборудование (поворотные и габаритные фонари, стоп-сигналы и привод, при помощи которого будет произведено их подключение к транспортному средству).

11. Тент или материал для него (баннерная ткань, брезент и т.д.).

12. Крепежные приспособления (уголки, кронштейны, и т.д.).

13. Инструмент для работы с металлом (болгарка, шуруповерт, электрический лобзик, дрель, молоток, рулетка).

14. Сварочный аппарат.

Изготовление и сборка самодельного прицепа для легкового автомобиля

Сборка легкового прицепа происходит в соответствии с чертежом и состоит из нескольких этапов:

1. Сборка рамы. Эта часть изделия относится к несущей, и от ее прочности будет зависеть долговечность прицепа. Для этого труба или профиль нарезается в соответствии с размерами и сваривается между собой. В полученном прямоугольнике проверяется точность и ровность сборки. Дополнительно предусматривают ребро жесткости, так как прямоугольная рама неустойчива при нагрузке.
2. Узел подсоединения к автомобилю. При его изготовлении нужно иметь в виду, что чем он короче, тем быстрее прицеп будет реагировать на маневры автомобиля. Оптимальной длиной соединительной части будет 1,5-2 м. Для ее изготовления используется тот же материал, что и для рамы. Перед началом сварки производится контроль правильности размещения соединяемых частей, чтобы сцепка находилась на середине. Для того, чтобы соединительная часть не разорвалась под нагрузкой, монтируются тросы безопасности и привариваются внизу конструкции.

3. Соединительная муфта. Служит для крепления соединительной части прицепа к машине. Может монтироваться как болтами, так и сваркой. Первый способ менее надежный, но легко демонтируется. Сварной узел отличается прочностью, но для его снятия может потребоваться газовая горелка. Для болтового соединения выбираются образцы восьмого класса прочности.

4. Сборка оси. Согласно общим правилам, ось монтируется на расстоянии 40% от заднего борта прицепа, то есть, происходит ее небольшое смещение от центра к задней части. Крепление происходит при помощи болтового соединения, на нее устанавливается рама, и также соединяется болтами.

5. Стабилизирующие домкраты являются желательной, но не обязательной частью конструкции. Они обеспечивают горизонтальность прицепа при езде. Оптимальный вариант их размещения – по углам рамы.

6. Настил на боковые стенки. Изготавливается из металла, пластмассы, древесины или другого материала, в зависимости от груза, который планируется перевозить. Он крепится болтами, после чего на каркас монтируются борты. Углы усиливаются металлическими уголками.

7. Отделка. Делали и узлы окрашиваются, после чего проводится трасса подключения питания для электроприборов. Обязательно устанавливаются фары, фонари и отражатели. Подключение к единой сети производится при помощи розетки фаркопа. При необходимости самодельный прицеп оснащается тормозной системой.

Предназначение и особенности легкового прицепа для автомобиля

Легковой прицеп для автомобилей предназначается для транспортировки грузов различного вида, туристического снаряжения и небольших туристических судов, длина которых не превышает 3,5 м. Состоит из рамы, подвески, кузова, моста, и подсоединяется к автомобилю сцепным устройством. Прицепы для легковых автомобилей, изготовленные в заводских условиях, не нуждаются в дополнительных разрешительных документах для постановки на учет, но не всегда подходят автолюбителям по характеристикам или стоимости.

Самодельный прицеп для легкового автомобиля изготавливается согласно чертежу и придерживаясь ГОСТа при изготовлении и сборке своими руками. Регистрация такого изделия значительно дороже, так как требует дополнительных разрешений для эксплуатации. При этом все затраты на изготовление с учетом расходов на регистрацию будет ниже, чем приобретение нового. Нужно учесть, что самодельный прицеп по качеству не уступает заводскому, так как процесс изготовления контролируется его владельцем.

voditelauto.ru

Тюнинг легкового прицепа своими руками: виды и особенности тюнинга

Когда заядлый автолюбитель затевает тюнинг прицепа для легкового автомобиля своими руками, остановить его невозможно. Доработка, улучшение, преображение – это легко объяснить. Не нравится внешний вид агрегата. Не устраивают технические характеристики. Нередко конструкция видоизменяется до неузнаваемости, удовлетворяя запросы хозяина, который не ограничивается перевозкой грузов.

Заводская комплектация брендов внедряет новшества регулярно. Однако некоторые доработки под силу сделать самостоятельно. Если у конструктора имеются навыки и умения, а еще необходимый инструментарий в гараже, то он зайдет далеко. Было бы желание. А умельцы из народа еще не перевелись в нашей стране.

Виды тюнинга

Рассмотрение всех способов тюнинга невозможно, поскольку их много. Но основа упирается в идею. Если водителя что-то не устраивает в прицепе, он должен четко понять это. Определиться, где возможна доработка и какая. Это первоначальная сложность. Идеи преобладают над определенностью по количественному составу. Иногда придется идти на компромисс и даже оставлять изначальную задумку. Ведь внесение изменений в автомобильный прицеп регламентировано правилами.

Внедорожный легковой прицеп

Однако если как объект для экспериментов выбрать классический бортовик, то поле деятельности появится и при отсутствии идей. Какие модели или марки – это неважно. Имеется кузов на колесах, значит, нужно его улучшить. Для бортовика применимы несколько перевоплощений. Но чтобы избежать ошибок, с направлением доработки определяются заранее.

Особенности доработки прицепа

Бортовой прицеп, прошедший поэтапную доработку, предстает в следующих ипостасях:

1. Туристический вариант. Бортовик для кемпинга – это полноценное передвижное место для ночлега. Воскресный выезд на природу с шашлыками, играми на открытом воздухе дополнится отдыхом в переделанном туристическом прицепе.

   Туристический прицеп с палаткой

2. Охотничий вариант. Грузоподъемность и функциональность играют главную роль в прицепе для охоты и рыбалки. На нем также оборудуют спальник.

   Прицеп УАЗ-8109

3. Для передвижения по пересеченной местности. Такой тип тюнинга с приоритетом на повышенную проходимость транспортного средства предполагает изменение технической части агрегата.

   Внедорожный вариант тюнинга прицепа

4. Перевозчик снегоходов и мототехники. Бортовик подходит для переделки под транспортировщик. Остается дополнить его стяжками, упорами и системой погрузки.

   Прицеп Tough Lander

5. Перевозчик лодок и гидроциклов. Тюнинг в лодочный прицеп актуален для владельцев плавсредств. Особенности бортовой конструкции при этом не теряются.

   Прицеп для перевозки лодки ПВХ

Технические доработки преследуют базовые характеристики. Их непосредственное улучшение, за которым последует расширение функциональности транспорта.

Монтаж тента

Доработка не представляет сложность, но эффективна. Редкий производитель тентов при всей практичности похвастается эффектностью. А при самостоятельной переделке доступны варианты внешнего вида. В том случае, если тент не предусматривался базовым комплектом, открываются безграничные возможности:

• Увеличение погрузочной площади.
• Новые варианты эксплуатации прицепа.

В среде автолюбителей распространены два варианта:

1. Использование брезентовой ткани как укрытия. Дополнительно изготавливается каркас для тента, куда и натягивается брезент. Старая советская школа встречается реже.

   Саранский прицеп

2. Что не сказать о пластиковой крыше. Это современная альтернатива. Долговечность и надежность пластика подкрепляется отсутствием в конструкции каркаса. Требуется лишь крепеж и фиксаторы по бортам.

   МЗСА 817703.001-05

Пластиковый вариант стоит дороже, но первый дольше изготавливать. К тому же тент не защитить от проникновения, нежели крышу с замками. О том, как выбрать тент для легкового прицепа и разобраться во всех особенностях данного изделия, читайте в этой статье.

Тюнинг подвески

Если рассматривать апгрейд технической части в общем, то здесь окажется любая доработка. Но при частном рассмотрении затрагивается:

Тюнинг подвески прицепа

• Подвеска.
• Колеса.
• Ось.

Водители вкладываются в установку тормозов, если они не предусмотрены с завода. Переделка тормозов на совершенную тоже преследует идею безопасности на дороге. Но когда тормоза для прицепа несущественны, возникает вопрос клиренса. Для увеличения дорожного просвета понадобятся высокие колеса, амортизаторы. Иногда проводят замену подвески полностью.

Тюнинг ходовой части прицепа

Дикая природа с бездорожьем требует переоснащения ходовой части. Поклонникам рыбалки и охоты это знакомо. Тюнингованный прицеп выберется из сложных ям и непроходимых путей. В дополнение к охотничьему или рыбацкому прицепу-внедорожнику устанавливают лебедку. Обязательно предусмотрены вездеходные колеса. Для подобного тюнинга часто привлекают спецов. Потому что не всегда, хватает собственных сил и умений.

Внедорожный прицеп

Планируете сделать пневмоподвеску на прицеп  и разобраться в тонкостях, рекомендуем к прочтению данную статью.

Апгрейд комплектующих

Усовершенствование технической части прицепа несет определенный риск. К тому же требуется разрешение на эксплуатацию такого транспорта. Однако производитель предусмотрел запчасти для тюнинга без противоречий с правилами эксплуатации. Это выгодно владельцам новых экземпляров, потому что ассортимент дополнительного оборудования от производителя постоянно расширяется. Ведь это часть бизнеса. Поэтому в тюнинг комплектующим включают следующие детали:

• Тормоза.
• Замковые механизмы.
• Борта.
• Тент.
• Крышка.
• Лебедка.
• Оптика.
• Ложементы.
• Опорное колесо.
• Килевые ролики.
• Колесные комплекты.

Покупка базовой комплектации оправдана, с точки зрения водителя. С одной стороны, иметь новый прицеп дорого. А с другой стороны, зачем оснащение, если оно ненужно. Но когда придет время, оборудование можно докупить у производителя. Мастерить и выдумывать самому не придется.

Планируете собрать прицеп своими руками, советуем прочитать нашу статью “Легковой прицеп своими руками”.

 Видео обзор тюнинга легкового прицепа МЗСА

Идея проста, стоит воспользоваться рекомендациями  опытных мастеров. Тюнинг прицепа для легкового автомобиля своими руками, станет возможен без привлечения профессионалов. Хотя в любом деле есть короткий, но не надежный путь. Или длинный, но основательный. Выбор остается за хозяином автоприцепа.

pricepclub.ru

требуемые материалы и особенности проводимых работ

Для перевозок больших и объемных грузов на большие расстояния привыкли использовать автомобильные прицепы. Они имеют относительно простую конструкцию, но должны соответствовать довольно большому количеству стандартов. Стоимость автомобильных прицепов довольно велика. При рассмотрении того, как сделать прицеп своими руками, нужно уделить внимание довольно большому количеству особенностей, о которых поговорим подробнее.
