Как правильно отрегулировать фары автомобиля

От правильного функционирования автомобиля и его частей напрямую зависит безопасность водителя и успешное прибытие в заданный пункт. Регулировка света фар очень важна для комфортного вождения. Если функциональность нарушена, то возможен отрицательный эффект, а именно: засвечивание пространства авто спереди. На дороге в дождливую или туманную погоду создается световая завеса как для владельца машины, так и для встречных автомобилей.

Для хорошей видимости рекомендуется систематически регулировать фары и следить за их правильным положением. Данную процедуру можно осуществить самостоятельно либо в автомастерской. Как отрегулировать фары правильно расскажем далее.

Когда и для чего нужно регулировать фары автомобиля?

Водитель не может установить точную периодичность регулирования фар. Данный показатель не измеряется километрами пробега авто или другими нормативами. Владельцу машины следует обращать внимание на ряд признаков, сигнализирующих о неправильном функционировании фар и понять, как настроить фары.

Регулировка света фар на автомобиле

Рекомендуется регулировать фары в следующих случаях:

• Встречные автомобили без причины постоянно сигнализируют водителю.
• Были установлены противотуманные фары.
• Произошла замена фары или элементов головного освещения.
• Водитель постоянно ездит по некачественным дорогам.
• Произошел ремонт в области передней подвески машины.
• Начинать летний и зимний сезон необходимо с регулировки фар.
• Замена дисков, шин.
• Был ремонт передней части кузова.
• Установка фар ближнего света.

Данная процедура должна проводится минимум один раз в год, не реже.

Главной целью регулирования фар является избежание ослепления владельцев машин, движущихся навстречу. Именно из-за таких ситуаций происходит множество дорожно-транспортных происшествий. Поэтому каждый водитель обязан знать, как правильно настроить фары на автомобиле, ведь от этого зависит качество езды и безопасность всех пассажиров.

Главной целью регулирования фар является избежание ослепления владельцев машин, движущихся навстречу

Как настроить правильно: подготовка к работе

Перед тем как настроить свет фар, следует тщательно подготовиться и изучить данный вопрос. Разобраться, как правильно отрегулировать фары на машине, обязан каждый водитель. Важно приблизить автомобиль к наиболее реальным условиям. Это в первую очередь касается грузоподъемности. То есть, перед началом работы нужно учесть, что в машине всегда присутствует водитель, груз, находящийся в багажнике и, возможно, пассажиры.

Приступая к работе, багажник водителя должен быть оснащен домкратом, огнетушителем, запасным колесом и набором инструментов. Также можно пригласить друга похожей комплекции, который временно займет место водителя.

Не менее важно проверить давление в шинах. При сниженных показателях, рекомендуется воспользоваться компрессором. Перед началом работы нужно убедиться, что винтовая сборка легко регулируется и состояние крепежей у фонарей хорошее. Если есть ржавчина, то следует ее немедленно удалить.

Настройка фар своими руками производится только с прозрачными линзами. Если есть грязь на фарах или около них, то от нее необходимо избавиться. Регулировать свет нужно только исправным оборудованием, за которое отвечают генератор и регулятор напряжения.

Настройка фар своими руками

Способы регулировки фар машины

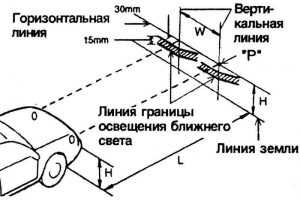

Существует два способа настройки света фар. Для осуществления первого необходимо наличие ровной площадки. Водителю нужно подъехать к строго вертикальной, ровной, без выступов и углов стене. Плотно прижавшись к ней, отмечается центр авто и центральные оси ламп. Расчет получится более точным, если пометить расстояние от лампы до пола и от центра до отмеченного источника света. На стене рисуется еще одна линия (ее отмечают ниже на 5 см по отношению к первой).

На следующем этапе водитель отъезжает на 7,5 метра и проводится еще одна линия, соединяющая центральные точки ламп. Далее, проводятся линии вертикального вида через центр фар и через центр самого автомобиля. Когда разметка закончена, включаются фары ближнего света и настраиваются так, чтобы углы наклона ламп полностью совпали с горизонтальными линиями. Место, в котором свет поднимается вверх, должно совпадать с линиями, которые пересекаются.

Идеальный свет настраивается с помощью регулировочных винтов, которые подкручиваются до отметки чуть ниже центра фары. При комбинированном ближнем и дальнем свете, настраивается только дальний, второй подстраивается автоматически.

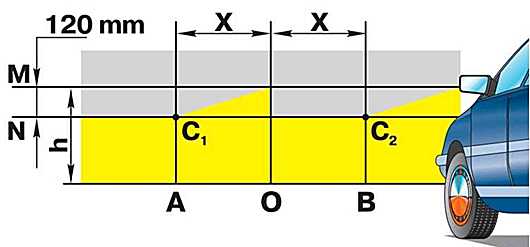

Для второго способа понадобится такая же ровная без изъянов стена, но в данном случае машина ставится на расстоянии 10 метров. Подготовив авто к процедуре настройки, на стене делаются пометки, соответствующие центру лампы и пометки реального расположения фонарей.

Данные точки соединяются и дополнительно прочерчиваются 2 горизонтальные линии:

• на 12 см ниже;
• на 22 см выше.

После окончания разметки регуляторы ширины освещения устанавливаются на ноль. Свет основной фары не должен быть выше верхней границы второй линии, а для противотуманных фар верхней границей будет третья линия.

Важно, чтобы дополнительный винт оставался нетронутым. В обратном случае его нужно настраивать.

Идеальный свет настраивается с помощью регулировочных винтов, которые подкручиваются до отметки чуть ниже центра фары

Пошаговая настройка фар своими руками

Большинство водителей задается вопросом: «Как отрегулировать фары самостоятельно»?

Отрегулировать свет фар собственноручно не представит особого труда.

Данное корректирование фар проходит в 4 этапа:

• Делается разметка на стене.
• Осуществляется разметка фар.
• Регулировка ближнего света фар.
• Регулировка дальнего света фар.

Перед тем как настроить ближний свет фар, необходимо проверить состояние пружин, которые размещены в подвеске, разницу объемов шин, распределение нагрузок.

Неправильная корректировка фар ближнего света будет доставлять неудобства как автовладельцу, так и участникам дорожно-транспортного движения.

Разобравшись в теории, как отрегулировать ближний свет фар, можно переходить к практике. Подобрав правильный участок для работы, и подготовив автомобиль, можно приступать к процессу настройки.

Настройка ближнего света фар выполняется поэтапно:

• Расположив авто перпендикулярно, водитель садится за руль и подъезжает как можно ближе к стене.
• Мелом или другим материалом проводится вертикальная линия, определяющая центр машины.

Пошаговая настройка фар своими руками

• На следующем этапе авто следует медленно и прямо отогнать на расстояние 7 метров.
• Далее, фиксируются показатели расстояния: от центра до лампы (по горизонтали) и от пола до лампы (по вертикали).
• На стене необходимо сделать разметку исходя из полученных данных. Проводится горизонтальная линия на 5 см ниже, чем показатель, снятый по вертикали. Затем, от центральной линии следует отступить вправо на расстояние от центра авто к фаре и провести вертикальную разметку. Со второй фарой поступают аналогично.
• При правильной регулировке свет будет проходить по горизонтальной линии, намеченной на стене. Отрегулировав по вертикали, необходимо сделать то же самое и по горизонтали. Это достигается тогда, когда свет преломляется под углом в месте пересечения вертикальной и горизонтальной линий.

Каждая фара должна корректироваться отдельно. Сначала регулируется поток света левой фары, правая при этом закрывается щитком. При помощи регулировочных винтов устанавливается верхняя светового пятна. Аналогично регулируется правая фара. По окончании проверяется совпадение светового потока обеих фар.

Произвести регулировку фар можно в течение нескольких минут. Главное, правильно подготовиться к процессу и соблюдать рекомендации.

Советы

Для достижения точного эффекта, рекомендуется проводить работы в темное время суток. Профессионалы настаивают на тщательной подготовке машины, в частности, проверить давление в шинах, наполнить бак наполовину, учесть грузоподъемность авто. Результат работы будет успешным при правильной настройке ламп в фарах.

mensdrive.ru

Регулировка света фар своими руками: тонкости и нюансы

В рамках технического обслуживания автомобилей регулировка фар является важным и ответственным этапом. Прежде всего, важно понимать, что неправильная регулировка фар напрямую влияет на комфорт и безопасность водителя, а также других участников дорожного движения.

На деле, ошибки при регулировке приводят к тому, что водитель сильно утомляется и плохо различает различные объекты на дороге в условиях недостаточной освещенности. Также не отрегулированные фары могут стать причиной ослепления других водителей встречного транспорта.

В свою очередь, это нередко приводит к ДТП и т.п. Далее мы рассмотрим, как регулировать фары, а также особенности самостоятельной регулировки ближнего и дальнего света фар своими руками.

Читайте в этой статье

Зачем регулировать фары и когда это необходимо

Итак, если просто, фары могут светить как слишком близко (опущены), так и слишком высоко (приподняты) вверх. В первом случае  водителю автомобиля сложно управлять ТС в темное время суток или в условиях плохой видимости,  особенно на скорости.

Причина — дорога освещена фарами только на несколько метров перед самой машиной, чего недостаточно для того, чтобы своевременно заметить  всевозможные предметы и объекты, дефекты дорожного полотна  и т.д. (ямы, другой автомобиль, велосипедисты, животные, пешеходы и т.п.).

Более того, если фары светят только перед авто, автоматически не «срабатывают» светоотражающие элементы, трудно различить в темноте открытые двери припаркованных автомобилей, аварийные знаки, выставленные на дорогу,  дорожные знаки, покрытые особой светоотражающей краской, заметить катафоты на велосипедах или прицепах и т.д.

Если же фары «задраны» вверх,  это приводит  к тому, что  происходит сильное ослепление встречных водителей. На трассе это может стать причиной конфликтов между водителями, серьезных ДТП и т.д.

Также если фары светят вверх, дорога в непосредственной близости перед автомобилем освещена хуже, световой поток  рассеивается и в целом не так хорошо ложится на дорожное полотно, фары эффективно освещают только верхние объекты (ветки деревьев, дорожные знаки и т.п.).

Как выполняется настройка фар и регулировка

Начнем с того, что в норме фары автомобиля должны эффективно освещать дорогу так, чтобы водитель мог нормально оценивать дорожную ситуацию на приемлемом расстоянии и успеть среагировать должным образом. Параллельно не допускается ослепление встречных водителей.

По этой причине фары нельзя как слишком сильно опускать, так и поднимать. Фары должны быть выставлены в строго рекомендуемое положение. К этому и сводится вся суть регулировки света фар. Отметим, что на поверхности рассеивателя фары на большинстве авто (кроме линзованной оптики) есть особый рисунок, сформированный рифленой насечкой.

Этот рисунок рассеивает и переправляет световой поток таким образом,  чтобы  расширить зоны освещенности и улучшить освещенность самой дороги,  а также минимизировать ослепление встречных водителей.

Если просто, рисунок «отсекает» световой пучок по верхнему краю, чтобы  поток света был ниже уровня глаз водителя встречного авто. Параллельно рассеиватель несколько расширяет поток внизу, создавая нужный коридор освещения. Это позволяет качественно осветить саму дорогу, а также частично захватить обочину.

• Идем далее. На одних авто ближний и дальний свет могут быть реализованы при помощи одного блока в фаре, тогда как на других фара делится на составляющие модули ближнего и дальнего света. Как показывает практика,  наибольшее внимание следует уделять тому, как выполнена регулировка ближнего света фар, так как именно такой свет используется чаще всего.

При этом регулировка ближнего света выполняется  по определенной схеме. Общие правила регулировки света фар автомобиля сводятся к тому, что при такой регулировке осуществляется изменение направления оси пучка света за счет поворота отражателя, в фокусе которого находится лампочка.

Если просто, отражатель перемещают по вертикали и по горизонтали путем вращения двух  регулировочных винтов, отвечающих за перемещения относительно вертикальной и горизонтальной плоскости. Винты зачастую находятся на задней поверхности блок-фары, могут быть расположены ближе к стеклу фары и т.д.

• Чтобы добиться максимально правильного положения отражателя, сначала световое пятно, которое формирует оптика,  следует совместить со схемой регулировки для конкретного авто. Такие возможности дает специальный стенд регулировки фар.

Однако на деле  схема регулировки света фар автомобиля  вполне может быть реализована и самостоятельно в кустарных условиях.  Для этого достаточно изучить, как настроить фары своими руками.

• Сначала нужно автомобиль  без загрузки поставить на ровную горизонтальную площадку;

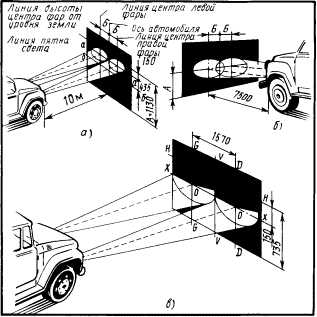

• Перед машиной на расстоянии 5 метров должен быть экран. Это может быть стена, забор до 1 метра в высоту, ворота гаража и т.д.;
• На указанный экран следует нанести вертикальную линию, которая будет лежать в плоскости симметрии авто;
• Справа и слева проводятся еще две симметричные линии, которые должны совпасть с центром левой и правой фары;
• Затем на такой же высоте, как и центр фары от земли, нужно нанести горизонтальную линию, после чего еще одну на 5 см. ниже.
• Далее включается ближний свет фар и можно начать регулировку. Сначала одну, затем другую фару прикрывают, определяя положение световой границы по схеме, которая нанесена на экран.
• В норме граница должна быть по второй линии (нижней).  Если замечены отклонения, свет фар регулируют винтами для получения необходимого результата.

Советы и рекомендации

Разобравшись с тем, как отрегулировать фары без стенда, вполне можно реализовать данную процедуру самому. При этом часто бывает так, что неаккуратное вращение винтов может стать причиной сорванных резьб и т.д.

По этой причине нужно заранее определить, где находятся такие регулировочные винты на конкретном авто, а также каким инструментом их оптимальное всего вращать без рисков поломок.

Еще отметим, что если ранее фары были приподняты, после регулировки фар может оказаться, что света недостаточно. В этом случае часто причиной  становится помутнение стекла фары. Проблему частично устраняют путем установки более мощных ламп (иногда помогает),  однако оптимально улучшать свет полировкой фар или полной заменой стекла фары.

Как правило, комплексный подход позволяет значительно улучшить качество освещения, при этом фары светят на дорогу, не ослепляя других водителей. Еще можно осуществить доработку, заменив галогеновые лампы на ксенон.

Пойти можно двумя путями. Если модель имеет версию с ксеноном с завода, тогда фары можно заменить, а также доукомплектовав автомобиль всеми нужными элементами. Также можно поставить ксенон не штатно.

При этом важно помнить, что во многих странах такие манипуляции и внесения изменений в конструкцию  автомобиля запрещены. Более того, даже если после такой установки с контролирующими органами не возникает проблем, важно понимать, что просто заменить галогеновую на ксеноновую лампу недостаточно. Ксеноновые лампы намного ярче, чем галогеновые!

Стандартные фары и отражатели не рассчитаны на такой световой поток и сильно слепят встречный транспорт даже в том случае, если все регулировки фар выполнены правильно и точно по схеме.

Само собой, ослепление встречных водителей может стать причиной конфликтов на дороге, а также ухудшает безопасность как самого владельца авто с такой оптикой, так и других участников дородного движения.

Единственным выходом считается установка линзованного ксенона. В рамках такой установки штатная фара отдельно подготавливается, выполняется полировка стекла, после чего в фару устанавливается линза, которая позволяет сформировать четкую светотеневую границу и точно распределить свет на дорогу, избегая при этом ослепления встречных водителей.

Также рекомендуется отдельно установить омыватель фар или постоянно следить за их чистотой. Если есть корректор фар, в обязательном порядке следует им пользоваться в том случае, если загружена задняя часть автомобиля и фары по этой причине начали светить вверх.

Напоследок добавим, что если регулировка фар своими руками  выполняется в кустарных условиях, важно не забывать  и про освещение обочины. Если световой поток от левой фары, прежде всего, не должен слепить других водителей, уровень освещения правой обочины  можно немного улучшить, приподняв правый край светового пучка немного выше.

Подведем итоги

С учетом приведенной выше информации становится понятно, что регулировка света фар и проверка такой регулировки должны выполняться с определенной периодичностью. Дело в том, что  в процессе эксплуатации (например, от вибраций) или если фары снимались для проведения работ,  регулировки могут сбиваться.

Параллельно важно понимать, что фары должны быть чистыми, стекло фары не поцарапанным. Сама фара не должна «потеть» и быть полностью герметичной. Только в этом случае можно рассчитывать на то, что освещение дороги будет максимально качественным и эффективным, при этом исключается ослепление встречных водителей.



Читайте также

krutimotor.ru

Как настроить фары своими руками без сложного оборудования? 🚗 5koleso.ru

На границе света и тьмы:как правильно отрегулировать фары самому

Задумайтесь, когда вы последний раз регулировали свет фар на своем автомобиле? Уверен, большинство из вас скажет, что никогда. А между тем регулировка фар не меньше влияет на безопасность дорожного движения, нежели исправные тормоза или рулевое управление. Расскажем, когда регулировка фар обязательна и как её сделать самому, не используя сложное оборудование

Те, кто много ездит в темное время суток, а зимой таких большинство, наверняка обратили внимание, что при разъезде с одним встречным автомобилем у вас не возникает какого-либо дискомфорта, а при встрече с другим приходится чуть ли не закрывать глаза от ослепительного света. Обычно такое встречается на трассе, когда водители забывают переключиться с дальнего света на ближний. (Напомним, что ПДД настаивают на том, что делать это нужно не менее чем за 150 м до встречного автомобиля или ранее, если водитель встречного транспортного средства попросит вас сделать это периодическим переключением света фар.)

Однако в большинстве случаев, особенно в городе, дальний свет здесь ни при чем. Виной белых кругов перед глазами становится неправильно отрегулированный ближний свет. Фара, вместо того чтобы освещать дорогу, начинает светить вверх, тем самым ослепляя встречных водителей. Но как такое может случиться, спросите вы, ведь с завода все автомобили выходят с отрегулированными фарами? И здесь мы переходим к первому пункту нашей статьи.

Причины нарушения регулировки света фар

На самом деле причин может быть масса. Первая – это простая замена лампочки. Лампы, как известно, от случая к случаю перегорают, и их приходится заменять. Меняются они, как правило, на подходящую по типу, но при этом другого производителя. Не думаем, что кому-то взбредет в голову искать в магазине точно такую же. Исключение составляют эксклюзивные лампочки, которые продаются парно. Когда одна фара светит белым светом, а вторая желтым, не очень красиво, согласны. Впрочем, и из-за этого вы вряд ли будете ездить впотьмах с одной фарой, особенно если лампа перегорит где-то на трассе, а вам еще пилить и пилить не одни сутки в другой город. Конечно же, купите первую попавшуюся. Вот тут как раз и может возникнуть необходимость регулировки фары.

Дело в том, что как бы ни были стандартизированы лампы, в зависимости от производителя, расположение спирали в них может быть смещено, особенно если речь идет о недорогих лампах или и вовсе о контрафакте. В связи с этим смещается и весь световой пучок, и фара либо начинает светить вверх и слепить, либо бить перед бампером. Так что, если вы поменяли лампочку в фаре, обязательно проверьте регулировку света. Случается и так, что из-за неудобства замены многие вставляют лампочки неправильно, то есть с перекосом, а это тоже ведет к тому, что фара начинает светить совсем не туда, куда должна.

Не секрет и то, что автомобили попадают в аварии. При повреждениях передней части автомобиля обычно требуется ремонт с демонтажом оптики. Но как бы хорошо ни был выполнен ремонт, фара приладится уже не на то место, на которое она была установлена на заводе и там же отрегулирована. Однозначно встанет она пусть и с небольшими, но смещениями. Да и сама фара, скорее всего, будет новой. Так что регулировка ей однозначно потребуется.

Меняют фары и по причине их поломки. Они, после долгой эксплуатации, тоже могут выходить из строя. Мутнеет стекло, тускнеет отражатель, да и попросту от температуры может рассохнуться пластик, удерживающий отражатель или линзу в корпусе, или же и вовсе отвалиться часть ее крепления к кузову. В этом случае фара меняется на новую, и ей так же обязательно требуется регулировка.

И еще фары могут украсть. Целых машин без головной оптики у нас на дорогах встречается немало. Просто вставить на место прежних новые недостаточно, необходима регулировка.

Так что причин для регулировки может быть много. Но зачастую владельцы останавливаются на том, что фара начинает светить. Как говорится, горит и ладно. А ведь на самом деле отрегулировать свет фар не так уж сложно.

Как правильно отрегулировать фары самому

Итак, вы, к примеру, поменяли лампочку в одной из фар. Проверить, туда ли она светит, можно непосредственно у магазина. Достаточно подъехать к стенке на расстояние примерно в пять метров, включить ближний свет (хорошо если это будут сумерки или ночь, но и днем в принципе на таком расстоянии разглядеть световой пучок возможно) и посмотреть, синхронно ли у вас светят фары.

По отражению на стенке сделать это несложно. Главное, чтобы площадка, на которой стоит автомобиль, была более или менее ровной. Если разница по высоте пучка от фары, где была заменена лампочка, с той, в которой лампа не менялась, не видна, значит вам повезло, регулировать не нужно. Если же фара светит чуть ниже или выше, то для начала проверьте, встала ли лампа на свое место. Если лампа четко стоит в посадочном месте, а светит не туда, то приступайте к регулировке. Для этого на фаре есть специальный винт, задействовав который, вы легко сможете либо опустить, либо приподнять световой пучок. Кстати, чтобы понять, правильно ли светят у вашего автомобиля фары в принципе, достаточно попросить встать перед машиной на расстоянии пяти метров человека. У правильно отрегулированных фар светотеневая граница будет находиться примерно на уровне колен.

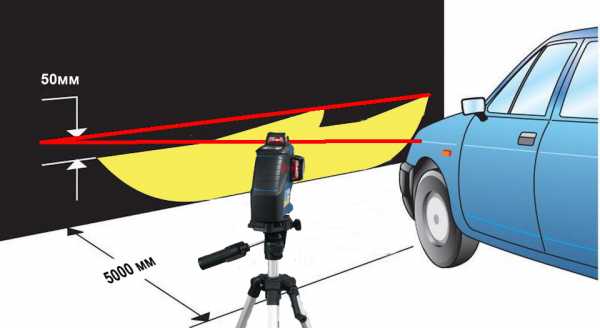

Более точную регулировку фар можно провести при помощи лазерного строительного уровня. Для этого вам потребуется поставить автомобиль, но в этот раз уже на идеально ровную площадку, опять же на пять метров от экрана, коим может быть ровная стена дома или ремонтного бокса. Далее выставляем строительный уровень перпендикулярно ходу автомобиля с таким расчетом, чтобы лазерный луч проходил точно посредине ламп ближнего света или линзы, и его проекция отображалась на «экране», куда будут светить фары. Затем открываем капот и смотрим маркировку фары. На фаре обязательно будет указана цифра в процентах, которая характеризует отклонение луча к дорожному полотну от горизонта, называемая первоначальной направленностью. Как правило, это 1%, хотя может быть и больше.

А дальше дело техники. Включаем ближний свет и смотрим, где находится светотеневая граница пучка. Если она выходит за лазерную линию сверху, это говорит о том, что ваши фары светят неправильно. Причем они не только слепят встречных водителей, но и существенно сокращают видимость вам, потому как светят не на дорожное полотно, а вверх. Если граница пучка значительно ниже, то дорога по большому счету освещается только перед машиной, но никак не на том расстоянии, когда тормозной путь будет меньше границы видимости или как минимум равен ей. А это опять же плохо. Идеально, если граница светового пучка будет находиться ниже уровня лазера на 5 сантиметров, что при расстоянии до экрана в пять метров и составляет тот самый «1%» уклона. В этом случае фары будут правильно отрегулированными. Если же это не так, то вращение регулировочных винтов позволит вам легко привести их в норму.

Для более же точной и профессиональной регулировки фар можно обратиться на сервис. Впрочем, как показывает практика, после описанного выше метода регулировки, корректировка на профессиональном оборудовании потребуется небольшая, если и вовсе потребуется. К тому же не всякий специалист умеет правильно работать на таком оборудовании. Если, к примеру, вам перед регулировкой фар не проверили давление в шинах, это уже может сказать о «квалификации» мастера.

По правилам, перед регулировкой фар на специальном оборудовании должно быть проверено и выровнено давление в шинах, полностью заполнен топливный бак и остальные заправочные емкости, за рулем должен сидеть водитель или человек, схожий с ним по комплекции, опрессована подвеска, а ручной салонный корректор фар выставлен в положение «0». Только в этом случае можно гарантировать стопроцентный результат. Кстати, последний пункт – одно из обязательных условий при любой регулировке.

Так что не ленитесь проверять, куда светят фары вашего автомобиля. И тогда, будучи на границе света и тьмы, вы и сами никогда не заблудитесь, и встречного с пути истинного не собьете.

5koleso.ru

Регулировка фар — как правильно настроить ближний, дальний и противотуманный свет своими руками

Регулировка фар постепенно сбивается при проезде неровностей, от вибраций кузова или установки новых ламп. Водители не замечают изменений и эксплуатируют автомобиль с оптикой, которая ослепляет встречный поток и не обеспечивает качественного освещения в темное время суток.

Когда требуется настройка

Регулировка фонарей требуется не менее 1 раза в год, а также после замены ламп. Свет сбивается постепенно, поэтому человеческий глаз не способен заметить отклонения.

При эксплуатации автомобиля в тяжелых условиях рефлектор подвергается постоянным вибрациям и нагрузкам. Из-за этого он постепенно занимает неверное положение, при котором световой поток теряется в дали или уходит вниз.

Определить неисправность можно по признакам:

• свет фар отличается, если встать перед автомобилем;
• при езде на ближнем свете водители встречного транспорта моргают дальним;
• ухудшился обзор обочины;
• галки не различимы и имеют сильное расхождение по высоте или в горизонтальной плоскости.

Корректировка света обеспечит наилучшее освещение автомобильной дороги и окажет положительное влияние на безопасность вождения.

Причины нарушения регулировки света

Многих водителей беспокоит проблема, почему одна фара горит ярче другой, если смотреть на машину со стороны. Это говорит о нарушенной корректировке фар и появлении засветки в области светотеневой полосы.

К факторам, влияющим на настройку оптики, относятся:

• попадание в крупную выбоину на высокой скорости;
• неисправность корректора;
• последствия легкого ДТП;
• установка ламп сомнительного качества.

Автовладельцы задумываются, почему плохо светят фары после замены ламп. Причиной могут стать как новые световые элементы, так и неаккуратность при монтаже. Некачественные лампы изготавливаются без соблюдения правил и требований, поэтому часто имеют смещение спирали. Рефлектор не может уловить луч, сформировать его и направить на дорогу. В таком случае поможет только покупка новых лампочек. Другим фактором может стать случайное смещение механизма во время замены лампы. В обоих случаях оптика не сможет корректно освещать дорогу.

При наезде на неровность фонарь сотрясается, и рефлектор перескакивает в другое положение. Такой же эффект получается при небольшом ДТП. Правильная регулировка фар поможет исправить ситуацию и полностью исключит проблему.

При закисании корректора или перегорании управляющей платы фонари зависают в одном положении и ослепляют всех участников движения при загрузке багажника или салона автомобиля. В таком случае потребуется проверка всех составляющих и замена сломанных деталей.

Самостоятельная регулировка

Чтобы отрегулировать самостоятельно свет, не нужно иметь специального оборудования. Для проведения работ потребуется:

• подручные инструменты;
• заранее обслуженный и подготовленный автомобиль;
• схема для регулировки.

При ответственном подходе и соблюдении инструкций регулировка без прибора не уступит в качестве профессиональному оборудованию.

Необходимое оборудование и оснащение

Для выполнения настройки понадобятся инструменты:

• рулетка;
• маркер;
• строительный уровень;
• отвертка или шестигранник в зависимости от модели автомобиля;
• чистая тряпка.

Прибор для настройки фар стоит дорого, найти его можно в специализированных мастерских. Самостоятельная корректировка ничем не отличается от профессиональной, но занимает немного больше времени. Для проведения настройки следует выбирать теплый вечер без ветра и осадков.

С помощью настройки можно как улучшить свет фар, так и ухудшить. Негативные последствия возникают только в случае несоблюдения указаний и неправильном построении схемы.

Подготовка автомобиля

Для регулировки света нужно подготовить машину. Для этого нужно выполнить шаги:

1. Накачать шины в соответствии с указаниями на табличке, расположенной на стойке водительского дверного проема.
2. Очистить багажное отделение.
3. Заправить полный бак топлива.
4. Отмыть кузов на мойке.
5. Установить машину на ровную площадку перед стеной, воротами гаража на расстоянии в 5 метров.
6. Покачать кузов для расслабления пружин и амортизаторов.
7. Открыть капот и протереть тканью оптику.
8. Выставить корректор в нулевое положение.

Для проверки положения кузова нужно провести внешний осмотр или воспользоваться строительным уровнем.

Нанесение разметки

Схема регулировки поможет выставить верный угол и проверить область светотеневой полосы. Отметки делаются с помощью маркера и подходят для подстройки света рефлекторных и линзованных фар.

Как самостоятельно нарисовать схему:

1. Измерить высоту лампы ближнего света относительно земли.
2. Перенести горизонтальную линию на стену.
3. Отметить центр автомобиля на схеме. За ориентир берется центр шильдика на решетке радиатора.
4. Замерить расстояние между лампами в правой и левой фаре.
5. Нанести отметки на стене относительно центральной полосы.

Свет фар в темноте даст четкие галки на схеме, благодаря которым можно качественно провести настройку. Такая таблица регулировки подходит для всех автомобилей и часто используется в автосервисах.

Винты в корпусе оптики позволяют изменять угол наклона фар, таблица не даст выйти за пределы рекомендуемых значений.

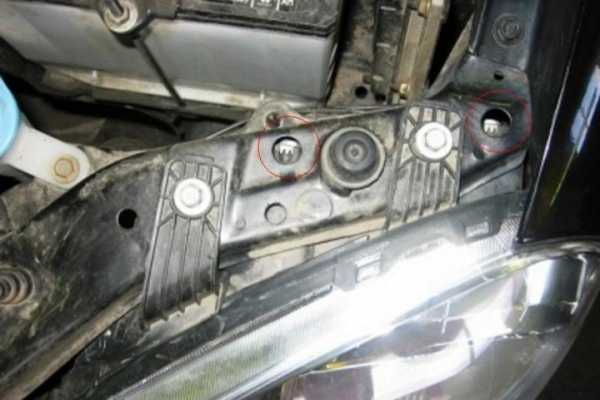

Места нахождения регулировочных винтов

Регулятор фар — это винты или пластиковые шайбы, которые встроены в корпус оптики и отвечают за угол света.

Как настроить положение света регулировочными болтами:

• винты, которые отвечают за угол поворота рефлектора, располагаются ближе к решетке радиатора;
• угол света в вертикальной плоскости — зона ответственности винтов, которые находятся около крыльев машины.

Для дальнего света отдельного регулятора не существует. Оптика настраивается двумя основными винтами, которые крутятся с помощью отвертки или шестигранника.

Как регулировать: аккуратно крутить болты и наблюдать за изменением положения света относительно таблицы. Применение силы приведет к сломанному корректору или срезанной резьбе.

Процедура регулировки

Настройка фар с линзами, диодами и галогеном выполняется на подготовленном автомобиле в сухую погоду.

Как настроить линзованные фары:

1. Установить линию излома галки в соответствии с измерениями расстояния между лампами относительно центра машины.
2. Высота пучка выставляется ниже горизонтальной линии на 50 мм.
3. Граница галки не должна выходить за пределы горизонтальной пометки.

Регулировка света с рефлекторной оптикой или светодиодами ничем не отличается от настроек линз.

Водители интересуются, как сделать фары ярче для улучшения видимости дорожного покрытия. Для этого нужно выполнить самостоятельную настройку и периодически проверять состояние фар и настройку света.

infokuzov.ru

Как отрегулировать фары самостоятельно?

Езда в ночное время небезопасна, об этом известно всем, кто водит машину. В темноте значительно возрастает количество факторов, которые могут стать причиной дорожно-транспортного происшествия. Поэтому водителю необходимо принять все меры для того, чтобы обеспечить полноценный обзор дороги. Это поможет избежать неприятных ситуаций во время движения.

Фары на автомобиле – один из важнейших факторов, влияющих на качество видимости, от них ночью зависит очень многое. Поэтому каждый владелец автомобиля должен следить за исправностью сигнальных фонарей и регулярно проводить проверки, чтобы убедиться в том, что они в порядке. При этом следует обращать внимание на исправность каждой из ламп, на чистоту и прозрачность оптики, а также на такую немаловажную деталь, как правильная настройка света фар.

Если фары автомобиля настроены неправильно, то это создает проблемы и для самого водителя и для встречных машин

Если вы имеете даже небольшой водительский стаж, очевидно, знаете, что источникам освещения на машине необходима корректировка, так как сами по себе они не обеспечивают правильное формирование луча. Чтобы освещение дороги в близком и дальнем режиме осуществлялось корректно, необходима регулировка ближнего света и регулировка дальнего света фар. Кроме того, нужно настроить фары противотуманного освещения, если они есть на автомобиле. Настройка фар может быть выполнена на станции техобслуживания автомобилей или самостоятельно владельцем машины.

В этой статье мы разберём, как правильно отрегулировать фары – эта информация будет полезна тем, кто предпочитает заботиться об авто без посторонней помощи или желающим избежать лишних финансовых расходов.

Виды источников освещения на транспортном средстве

Перед началом разговора о том, как осуществляется регулировка фар, стоит разобраться, какие фонари устанавливаются на машине. Различают три вида источников освещения:

• близкое;
• дальнее;
• противотуманное.

Назначение фар ближнего света – освещать дорогу перед машиной на расстоянии 30 – 40 метров. При этом настраивание ближнего света фар осуществляется таким образом, чтобы они не слепили водителей, которые находятся за рулём встречного транспорта. Ближний свет используется чаще других, поскольку в пределах населённых пунктов использование дальнего освещения не допускается правилами дорожного движения.

Дальнее освещение используется водителями для того, чтобы обеспечить видимость объектов на расстоянии 130–150 метров. Как правило, оно применяется, чтобы рассмотреть издалека дорожные знаки и разметку. Учитывая повышенную яркость этого вида освещения, оно запрещено к использованию в населённых пунктах и тогда, когда водитель замечает появление встречного транспорта. Ослепление дальним светом часто становится причиной дорожно-транспортных происшествий.

От того, как правильно или нет настроены Ваши фары, будет зависеть, степень ослепления встречного автотранспорта и эфективность работы фар

Противотуманные огни используются для того, чтобы обеспечить видимость в темноте во время дождя или тумана. Обычное освещение здесь помогает мало – луч отражается от частичек влаги, взвешенных в воздухе, и слепит того, кто за рулём. Поэтому используются фонари, расположенные ниже границы тумана и луч которых находится в жёлтой части спектра. Установка фар противотуманного типа даёт возможность обеспечить полноценный обзор дороги в непогоду.

Этап подготовки

Перед тем как отрегулировать сигнальные фонари на машине, нужно позаботиться о том, чтобы подготовиться к работе должным образом. Настройка света фар должна обеспечить требуемую точность, в противном случае эта процедура не будет иметь никакого смысла, вы только зря потратите время и силы.

Чтобы отрегулировать сигнальные фонари на машине, вам понадобится найти горизонтальную площадку длиной около 10 метров, она должна примыкать к чистой вертикальной стене. Убедитесь, что на поверхности площадки отсутствуют впадины и выступы – из-за них настройка света может оказаться недостаточно точной.

Чтобы отрегулировать свет фар, вам придётся делать на стене пометки и чертить линии. Для этого запаситесь кусочком мела или скотчем, хотя мел в данной ситуации будет предпочтительней.

Для качественной регулировки фар необходимо найти ровную горизонтальную площадку

Перед тем как отрегулировать фары, убедитесь, что они расположены на рабочей высоте. Для этого проверьте следующие факторы:

• Уровень давления воздуха в колёсах;
• Равномерность давления воздуха в колёсах;
• Исправность подвески;
• Распределение всей нагрузки на колёса должно быть равномерным;
• До отказа заправьте бак горючим.

На этом подготовительная фаза завершается и может начинаться настройка света фонарей. Это процедура, которая для всех марок автомобилей одинакова, и неважно, что имеется в виду – регулировка фар Форд Фокус 2 или регулировка фар ВАЗ 2110.

Есть машины, в которых ближний свет фар совмещён с дальним, и есть марки, где эти системы разделены. Разница заключается только в том, что в машинах с раздельной системой придётся каждый фонарь настраивать отдельно, в то время, как в совмещённой системе достаточно настроить ближний свет, дальний – автоматически становится на своё место.

Корректировка световых источников может осуществляться двумя способами. Их мы рассмотрим по порядку. Вы можете для решения своих задач выбрать тот метод, который покажется вам проще и удобнее.

Первый метод

Все работы по корректировке освещения, независимо от способа, начинаем с настройки ближнего света. Пошагово этот процесс выглядит следующим образом:

1. Устанавливаем машину на горизонтальной площадке, где мы решили осуществить процедуру корректировки фонарей.
2. Подъезжаем вплотную к стене и останавливаем авто прямо возле неё.
3. Мелом на стене отмечаем места, которые соответствуют центру машины и фонарей.
4. Отмечаем расстояние от пола до каждого фонаря.
5. Отмечаем расстояние от каждого фонаря до центра автомобиля.
6. Проводим ниже на 5 сантиметров ещё одну линию.
7. Отъезжаем на машине от стены, чтобы расстояние составляло 7,5 м.
8. На стене проводим черту, которая соединит центры обоих световых источников.
9. Через них вертикально проводим две прямые.
10. Через центральную точку авто чертим горизонтальную прямую.
11. После того как мы закончили с разметкой, начинается регулировка ближнего света – включаем его.
12. Угол наклона фонарей будет соответствовать горизонтальной черте. А начало подъёма световой границы будет там, где пересекаются начерченные линии.
13. Настройка выполняется при помощи двух винтов – они находятся под капотом на задней части каждого фонаря. Луч располагаем таким образом, чтобы он был чуть ниже метки центра светового источника на стене.
14. Дальний луч настраивается, чтобы центр луча попадал в центр начерченной на стене разметки.

Расположение регулировочных винтов вы можете увидеть на рисунке 1.

Рис. 1 Задняя панель и регулировочные винты

Второй метод

Настройка ближнего света вторым методом происходит на такой же горизонтальной площадке, упирающейся в вертикальную стену. Перед тем как отрегулировать ближний луч, убедитесь в том, что высота фонаря соответствует среднему положению. Для этого проверьте следующие факторы:

• Одинаковое давление воздуха в шинах;
• Состояние подвески;
• Равномерность распределения нагрузки;
• Полную заправку бака горючим.

Следующий процесс настройки можно изобразить в виде отдельных шагов, чтобы было понятней:

1. Отмечаем на стене точки, которые будут отвечать центрам лампочек.
2. Через них проводим горизонтальную ось.
3. На 12 сантиметров ниже оси проводим параллельную ей прямую.
4. На 22 сантиметра выше оси проводим вторую параллельную прямую.
5. Регулятор освещения устанавливаем на нулевое положение.
6. Оперируя регулировочными винтами, добиваемся такого положения, чтобы луч верхней границей касался нижней горизонтальной линии.
7. Боковая часть светового пучка идёт из точки пересечения нижней линии и вертикальной оси лампы. Если это не так, корректируем положение при помощи регулировочного винта.
8. Для дальнего освещения также отмечаем центры фонарей и проводим через них вертикальные прямые, которые пересекутся с линией на 5 см выше. Луч корректируем под начерченную на стене разметку.

Настройка ПТФ

Противотуманки регулируются похожим образом. Предварительно машину следует нагрузить до 70 кг и до отказа заправить бак горючим. Устанавливаем машину на расстоянии 5 – 10 метров от стены.

Проводим на стене горизонтальную прямую, которая по высоте соответствует положению противотуманок. Выше неё чертим ещё одну, её высота будет в два раза большей.

Отмечаем точкой центр автомобиля и от него указываем расстояние до центров противотуманок. Дальше при помощи регулировочных винтов устанавливаем луч каждого светового источника в положение, указанное на рисунке 2.

Рис. 2 Корректировка луча ПТФ

Заключение

Самостоятельная корректировка световых источников автомобиля – задача интересная, однако не совсем простая. Эта процедура требует предельной внимательности и аккуратности, поскольку от неё зависит ваша безопасность на дороге. При этом важно понимать, что настройка в автосервисе с применением профессионального оборудования даст больше гарантий правильного результата.

[democracy]

[democracy]

Автор: Семин Виктор Юрьевич

Образование: Самарский автодорожный колледж. Инженер телекоммуникаций и электроники. Водитель второй категории/автослесарь. Навыки ремонта машин отечественного производства, ремонт ходовой, ремонт тормозной системы, ремонт коробок передач, кузовные…

okuzove.ru

Регулировка фар автомобиля своими руками

Чтобы обеспечить оптимальное освещение участка дороги и исключить ослепление встречных автомобилей необходимо производить регулировку фар.

Данную процедуру специалисты рекомендуют выполнять  не реже одного раза в год, а также в следующих случаях:

• замена лампочек или фары;

• замена блока управления перемещения оптики, если он предусмотрен на данной модели;

• ремонт корпуса фары;

• ремонт передней части кузова;

• замена дисков или шин;

• ремонт или замена подвески.

Как отрегулировать фары самому

Как правило, регулировка фар должна выполняться на специальных стендах с использованием соответствующего оборудования. Правильно установить требуемые параметры светового потока можно и самостоятельно, если иметь представление о том, как производится регулировка фар автомобиля. Уточнить тонкости выполнения данного мероприятия можно в руководстве по эксплуатации конкретной модели авто.

Для регулировки фар в конструкции головной оптики предусмотрены специальные винты. Как правило, они размещены на задней части фары слева и справа. В некоторых моделях регулировочные винты могут быть вынесены за пределы корпуса блок-фары. Однако принцип юстировки остаётся аналогичным. Вращая винты можно изменять наклон и поворот фары, корректируя направление светового потока в вертикальной и горизонтальной плоскости.

Если на вашем автомобиле установлен гидрокорректор, то необходимо установить его переключатель в нейтральное положение.

Готовим автомобиль



Чтобы выполнить настройку фар необходимо подготовить транспортное средство. В первую очередь нужно вымыть и протереть фары. Затем проверяем давление в шинах, которое должно соответствовать параметрам, указанным в руководстве по эксплуатации.

 Если для данной модели предусмотрены другие мероприятия перед регулировкой, то выполняем и их. Это могут быть: полная или частичная заправка бака топливом, наличие на переднем сидении груза, соответствующего весу водителя, определённая загрузка и так далее. В общем, необходимо подготовить автомобиль в таком варианте, который чаще всего вами используется.



Готовим под регулировочные винты отвёртку, шестигранник или иной ключ, а также щиток, чтобы закрыть фару.

Готовим площадку и стенд

Для качественной регулировки фар необходимо найти ровную горизонтальную площадку. Вместо стенда можно использовать щит, стену или ворота гаража, на которых рисуется схема регулировки фар. Для всех моделей транспортных средств она идентичная и представляет собой 3 вертикальные и 2 горизонтальные линии.

Схема регулировки фар

Вертикальные линии рисуются следующим образом:

1. «О» — ось автомобиля;
2. «В-1» — центр левой фары;
3. «В-2» — ось правой фары.

Сначала проводим верхнюю горизонталь «Г-3» на уровне центра симметрии фар автомобиля. Для этого замеряем расстояние от пола до центра фары, отмечаем его на вертикальных линиях «В-1» и «В-2» и проводим горизонталь. После этого ниже лини «Г-3» на 50—75 мм (зависит от конкретной модели автомобиля) проводим горизонтальную черту «Г-4». Точки пересечения лини «Г-4» с вертикальными обозначим «Л» и «П». Таким образом, точка «Л» — это будет центр левой фары, «П» —правой.

Чтобы не ошибиться и проверить, правильно ли нарисована схема регулировки фар, можно выполнить следующее. Установите стенд или подгоните автомобиль к стене (если нет стенда) на расстояние 20—25 см и включите ближний свет фар. По центру левого и правого светового пятна нарисуйте вертикальные линии «В-1» и «В-2». Также проведите и горизонтальную линию «Г-3». Затем начертите линию «Г-4». Отметьте точки пересечения «Л» и «П». Таким образом, стенд будет соответствовать  вашей модели автомобиля.

Паркуем автомобиль

Автомобиль необходимо установить строго перпендикулярно к стенду на расстоянии 5,0—7,5 м, в зависимости от модели. Например, для автомобилей ВАЗ это расстояние должно быть 5,0 м, а для Audi, BMW – рекомендованное расстояние 7,5 м.

После этого открываем капот. При необходимости снимает декоративные щитки (решётки или иное, в зависимости от конкретной модификации авто). Затем включаем ближний свет фар и начинаем регулировку.

Поэтапная регулировка фар

Каждую блок-фару необходимо корректировать отдельно. Обычно регулировка фар своими руками проводиться только на ближнем свете. Если правильно всё отрегулировать, то дальний свет двухнитевых лампочек автоматически будет соответствовать необходимым параметрам.

В первую очередь регулируем световой поток левой фары. Для этого правую фару закрываем щитком. С помощью регулировочных винтов устанавливаем верхнюю границу светового пятна на уровне линии «Г4». При этом начало наклонного участка светового потока должно исходить из точки «Л». В аналогичном порядке регулируем правую фару, предварительно закрыв щитком левую оптику. В заключение проверяем, чтобы уровень светового потока левой фары совпадал с высотой пятна правой оптики.

Если установлены противотуманные фары, их регулировка выполняется по такому же принципу. Верхняя граница светового потока должна быть на уровне горизонтальной линии «Г-4».

Видео урок по самостоятельной регулировке фар

Как видим, регулировка фар своими руками не представляет особой сложности. При правильном выполнении данной процедуры можно добиться качественных результатов.

Следует заметить, что руководством по эксплуатации некоторых автомобилей самостоятельная регулировка фар не рекомендуется.

В первую очередь это касается иномарок. Например, все модели Мерседес после 2000 года. Регулировка фар таких автомобилей должна производиться квалифицированными специалистами с помощью специального оборудования, которое есть только в специализированных сервисных центрах. Если у вас нет возможности воспользоваться услугами СТО, то можно выполнить регулировку фар своими руками по вышеизложенной методике.

Особенности регулировки фар грузовых автомобилей

В принципе, порядок регулировки фар грузовой машины не отличается от вышеописанной последовательности. Сначала готовим автомобиль, проверяем давление в шинах, наличие топлива в баке и загрузку. Затем готовим импровизированный стенд на расстоянии 10 метров от машины.

Схема регулировки рисуется аналогичным образом, за исключением небольших отклонений в размерах. Например, для автомобилей КамАЗ, МАЗ или КрАЗ вторая горизонтальная линия «Г-4» чертится на расстоянии 0,3 м от линии «Г-3».

После подготовительных процедур приступаем к регулировке. Включаем ближний свет и закрываем одну фару щитком.

Регулировочными винтами корректируем верхний край светового пятна, чтобы он совпал с линией «Г-4». При этом наклонная ограничительная линия, направленная под углом в 15^о вверх, должна исходить из точки «Л» для левой фары и соответственно «П» — для правой. Допускается смещение точки начала ограничительной линии во внешнюю сторону не более 0,2 м. Аналогично регулируются и противотуманные фары.

Регулировка фар грузового автомобиля производится путём ослабления крепления на кронштейнах, если конструкцией оптики не предусмотрены регулировочные винты. После как скорректировано положение фары, необходимо затянуть крепление. В конце регулировки следует обязательно проверить, что световые потоки обеих фар установлены на один уровень.

vipwash.ru

Как отрегулировать фары своими руками

Вождение транспортного средства в темное время суток невозможно без качественного освещения дороги. Хороший яркий свет позволяет водителю полностью контролировать ситуацию. А когда управлять автомобилем ночью становится затруднительно, необходимо искать причину плохой работы оптических приборов. Неисправность передних фар раньше владельца могут заметить водители встречных машин. Если в темное время проезжающие навстречу машины часто «моргают», следует обратить внимание на положение фар. Некоторые проблемы может устранить сам автомобилист. Но часто недостаточно просто вымыть стеклянный или пластиковый рассеиватель на передних приборах. Тогда автовладельцу приходится изучать вопрос, как отрегулировать фары. Чтобы сделать такое обслуживание авто, не понадобятся дорогостоящие инструменты и оборудование. Любой автолюбитель найдет подходящие условия для настройки передней оптики.

Основные причины плохого освещения

Не все проблемы, связанные с недостаточным освещением ночной дороги, требуют вмешательства в настойки световых приборов. Сначала необходимо сделать осмотр фонарей, вдруг причины слабого света лежат на поверхности. А уж регулировка фар станет одним из последних этапов устранения неисправностей.

1. Одним из очевидных факторов, который снижает освещенность дорожного полотна, является помутнение рассеивателя. Пучок света «застревает» в мутном пластике или стекле, поэтому перед машиной образуется недостаточная зона видимости. Для решения проблемы есть два пути. Можно полностью заменить автомобильные фары или рассеиватели. Однако это будет недешево и трудоемко. Автомобилистам легче устранить эту неисправность полировкой фонаря.
2. В некоторых старых автомобилях конструкция оптических приборов не позволяет получить желаемое освещение дороги. В этом случае не поможет ни полировка, ни регулировка света фар. Возможным способом увеличения светового потока станет установка ксеноновых лампочек.
3. Негативное влияние на свет фар ночью оказывает образование конденсата на внутренней поверхности рассеивателя. Это происходит тогда, когда появляются трещины на стекле или пластике, а также когда происходит негерметичная установка рассеивателя. Можно попробовать заменить стеклянный элемент фары на авто, используя специальный клей-герметик.
4. Тусклый свет автомобильной оптики может стать причиной неисправности генератора. Силы аккумулятора бывает недостаточно, чтобы ярко накаливать лампочки. Проверить работоспособность электрического устройства можно с помощью тестера.

Если данные причины не обнаружены или же своевременно устранены, то следующей стадией работ будет регулировка фар своими руками.

Подготовительные мероприятия

Опытные автомобилисты советуют новичкам не пытаться настраивать фары без основательной подготовки. Иначе потом придется все равно обращаться к профессионалам за помощью.

Сначала необходимо создать для световых приборов стандартные условия положения автомобиля.

• Перед регулировкой следует удалить из багажника и салона лишние предметы, оставив лишь штатный набор инструментов, домкрат, аптечку, знак аварийной сигнализации, домкрат.
• Чтобы положение кузова в процессе настройки было правильным, необходимо проверить давление в колесах. Все шины должны иметь одинаковые показатели в соответствие с рекомендациями автопроизводителя.
• Регулировка света фар может быть ускорена, если пригласить помощника. Он должен находиться в той же весовой категории, что и владелец.
• Оптические приборы важно очистить от загрязнений. Обычную дорожную пыль и грязь удастся смыть водным раствором. А вот пятна масла или клея проще удалить органическим растворителем (уайт-спирит, ацетон, сольвент).
• Необходимо также найти все регулировочные винты, их лучше предварительно обработать жидкостью WD-40. Затем следует ослабить крепеж, а заодно проверить надежность посадки фар в нишах.
• Перед тем, как начать регулировать фары, остается найти ровную площадку и подготовить на стене или плакате вертикальную разметку.

Процесс регулировки передних фар

Для точной настройки передней оптики автовладельцу следует найти ровную асфальтированную площадку с прилегающей стеной или забором. Выполнить регулировку можно и в закрытом помещении, например, в просторном гараже. Важным условием при выборе места будет возможность откатывания машины на 5-10 м. Точное расстояние можно узнать в инструкции по обслуживанию конкретной марки авто. Если работа будет проводиться на открытом воздухе, то придется ждать прихода темноты. В помещении выполнить регулировку удастся и днем.

Из инструментов водителю понадобятся отвертки с крестообразным, плоским или фигурным жалом, линейка и мел. Если стена неровная и разноцветная, то придется прикрепить к ней белое полотно из ткани или бумаги.

• Регулировка фар своими руками начинается с нанесения разметки на стену или вертикальный стенд. Для этого автомобиль подкатывается к самой стенке с включенным ближним светом. Мелом или маркером отмечаются центры светового пятна каждого фонаря. При помощи линейки обе точки соединяются, между ними находится центр. Проводятся перпендикулярно вертикальные линии через эти же три точки.
• От каждой точки делается замер вниз на расстояние 75 мм. Через полученные отметки рисуется вторая горизонтальная черта.
• Транспортное средство необходимо откатить на указанное в паспорте расстояние. Снова включается ближний свет.
• Автомобилист должен добиться такого положения световых пучков, чтобы граница яркого света находилась на уровне нижней горизонтали. А обе точки вознесения должны попадать на точки линий пересечения. Образовавшийся угол светового пучка сравнивается с показателями в паспорте.
• Каждая фара настраивается индивидуально. Для удобства в работе второй фонарь закрывается куском картона или фанеры. При помощи отвертки автомобилист вращает винты, глядя при этом на положение светового пучка. Регулировка света фар выполняется как в вертикальной плоскости, так и по горизонтали. Аналогичные действия проводятся и со вторым прибором.
• Подобным образом можно настроить работы и противотуманных фонарей. При этом нижняя черта на разметке рисуется ниже основной линии на 50 мм.

Окончательную проверку правильности регулировки можно произвести в темное время суток, выехав на ровную дорогу.

Технология регулировки передних фар автомобиля не должна вызвать особых сложностей. Автолюбителю нужно последовательно сделать все подготовительные мероприятия, четко нанести разметку на вертикальное основание, а затем медленно настроить световой пучок. После успешной регулировки управлять автомобилем в ночное время будет комфортно, т. к. дорога будет прекрасно освещена.

vybratauto.ru
