Содержание

Как расшифровать данные распечатки ленты тахографа?

С каких распечаток получить

Отчёты о деятельности водителя из памяти карты водителя
Отчёты о деятельности водителя из памяти тахографа

Как найти на распечатках

Междусменный отдых можно воспринимать, как продолжительность времени между концом последней активности предыдущей смены и началом первой активности текущей смены. По приказу №15 ежедневный отдых относится к смене, за которой он непосредственно следует.

Первая часть – проверка водителей, работающих по календарю 5-ти или 6-дневной рабочей недели:

• Вычисляем по распечатке продолжительность смены – от начала первой активности до конца последней.
• Вычитаем из нее продолжительность перерыва для отдыха и питания – таким образом мы получаем «Рабочее время».
• Получившееся значение рабочего времени нужно умножить на два и вычесть продолжительность перерыва для отдыха и питания.
• Полученное значение является минимальной продолжительностью междусменного отдыха, который должен следовать за этой сменой.

Вторая часть – проверка для суммированного учета. В общем случае перерыв должен длиться более 12 часов, но:

• Если водитель осуществляет регулярные городские и пригородные перевозки, то отдых может быть сокращен до 9 часов, но тогда следующий ежедневный отдых должен быть не менее 48 часов. Если это не так, фиксируется нарушение.
• Если водитель осуществляет междугородные перевозки, то расчет становится очень сложным. В простом случае, если ежедневный отдых был меньше 8 часов, это гарантированное нарушение, но:
– если отдых длился от 8 до 11 часов, то нужно проверить, было ли разделение отдыха на 2 или 3 части в течение 24 часов, и убедиться, что эти части в сумме дают отдых не менее 12 часов.
– если отдых был от 9 до 11 часов, то нарушения не будет только при условии, что за последние 7 дней таких сокращений было не более 3-х и сокращенное время было компенсировано до конца следующей недели.


Сколько занимает весь цикл получения информации

1–2 часа, если проверять за последние 7 дней.

Тахограф с блоком скзи


Что такое блок СКЗИ (НКМ) и когда его необходимо менять?

Сегодня в нашей статье пойдет речь о таком важном элементе тахографа как блок СКЗИ (Средства Криптографической Защиты Информации) или по-другому НКМ (Навигационный Криптографический Модуль).

Что такое блок СКЗИ (НКМ)?

Согласно Приказу №36 от 13.02.2013г. Минтранса РФ тахографы обязательно должны иметь в своем составе блок СКЗИ (НКМ). Заметим, что это правило распространяется, если тахографы устанавливается на транспортные средства, совершающее рейсы только в пределах РФ. Исключение составляют машины, оборудованные европейскими тахографами (с ЕСТР). Их владельцы имеют карточку международного образца.

Блок СКЗИ используется в тахографе с момента установки и его активации в течении 3-х лет. В этот период времени в блок записываются и шифруются данные о режимах труда и отдыха водителя, о транспортном средстве и его владельце,  а также данные о карте водителей, скоростном режиме и местоположении авто.

Блок НКМ необходим только для записи и шифровании данных. Он обеспечивает их сохранность и некорректируемость, т.е. исправить данные в блоке нельзя. Блок активируется только один раз. Поэтому тахограф с блоком СКЗИ (НКМ) применяется только на транспортном средстве, данные о котором были внесенв в блок СКЗИ в момент активации.

Когда нужно менять блок СКЗИ (НКМ)?

Блок СКЗИ подлежит замене в двух случаях:

1.Когда изменились регистрационные данные владельца транспортного средства (ТС), данные о ТС, название предприятия, смена государственного регистрационного знака ТС.

При активации блока в тахографе в него заносятся регистрационные данные владельца авто (название предприятия, юридический адрес, ИНН, ОГРН),  данные ТС (марка, модель, VIN №, государственный регистрационный номер). Когда эти данные изменяются, необходима замена блока СКЗИ на новый с внесением в него актуальных данных.

2. Когда закончился срок использования.

Блок СКЗИ может использоваться 36 месяцев (3 года). Срок ограничен как техническими параметрами блока (размер объёма информации), так и на законодательном уровне, время использование криптоключа данного размера. По истечению данного срока блок СКЗИ блокирует работу тахографа, поэтому необходимо будет поставить новый блок.

Кто может провести замену блока СКЗИ (НКМ)?

Согласно законодательству РФ для проведения замены блока необходима лицензия ФСБ. Выполнение данных работ без лицензии является незаконной.

Как проводится замена блока СКЗИ (НКМ)?

Вначале тахограф снимается с транспортного средства, далее деактивируется  блок СКЗИ и устанавливается новый блок. Затем происходит внесение данных и активация блока СКЗИ и тахограф вновь устанавливают на авто и калибруют.

Надеемся, что наша статья была полезна для вас. Напоминаем, что у нас на сайте вы можете заказать тахографы, карты водителей, бумагу для тахографов или по телефону 8-800-250-16-61. Более того мы предлагаем услуги по установке, обслуживанию тахографов и дистанционному мониторингу данных из тахографов на базе сервиса Wialon. Подробно ознакомиться с этими услугами можно здесь.

Пока – без штрафов: физлицам дали отсрочку на установку тахографов – Безопасность и страхование – АТИ, Центр: Система грузоперевозок

Новый приказ Минтранса утверждает тахографы с блоком СКЗИ в качестве обязательных и откладывает срок их установки для физических лиц.

4 декабря Минтранс наконец представил порядок оснащения тахографами грузовиков и автобусов, принадлежащих физическим лицам. «Физикам» всё-таки дали отсрочку, чтобы они успели оснастить свой транспорт контрольными устройствами. Интересно, что для грузового транспорта сроки установки тахографа привязаны к экологическому классу и разрешенной массе транспортного средства.

Владельцы грузовиков с максимальной массой более 12 тонн (N3) могут ездить без тахографа:

  • До 1 марта 2020 года, если экологический класс их грузовика не определён;
  • До 1 июня 2020 года, если экологический класс их грузовика Евро-3 или ниже;
  • До 1 сентября 2020 года, если экологический класс их грузовика Евро-4 или выше.

Владельцы грузовиков с максимальной массой от 3,5 до 12 тонн (N2) могут ездить без тахографа:

  • До 1 декабря 2020 года, если экологический класс их грузовика не определен;
  • До 1 марта 2021 года, если экологический класс их грузовика Евро-3 или ниже;
  • До 1 июня 2021 года, если экологический класс их грузовика Евро-4 или выше.

Напомним, с 1 ноября физические лица, эксплуатирующие грузовики массой свыше 3,5 тонн и не являющиеся при этом индивидуальными предпринимателями, обязаны устанавливать на свой транспорт тахографы и соблюдать режим труда и отдыха.

Ранее Минэкономразвития выступило против таких требований, указав на серьезную финансовую нагрузку, с которой неизбежно столкнутся собственники транспорта. Стоимость тахографа с блоком СКЗИ может достигать ₽40 тыс.; для гражданина, не занимающегося предпринимательством, эта сумма может оказаться весьма существенной. Поэтому Минэк порекомендовал ввести отсрочку и дать владельцам грузовиков больше времени на установку тахографов.

Похоже, что в транспортном ведомстве прислушались к этой рекомендации.

Опубликованный Минтрансом приказ не только даёт отсрочку физлицам, но и вносит изменения в приказы №36 и №273. Поправки подчеркивают обязанность владельцев грузовиков и автобусов устанавливать тахографы с блоками СКЗИ.

Кроме того, они позволяют выдавать карту предприятия не только ИП или юридическому лицу, но и вообще любому собственнику транспортного средства. Таким образом, теперь блок СКЗИ может быть активирован на физическое лицо.

Что теперь будет?

Один из предпринимателей, занимающийся установкой и обслуживанием тахографического оборудования, рассказал нам, что разделение ТС по тоннажу и экологическому классу может объясняться банальной нехваткой тахографов.

— После 1 ноября все ринулись покупать тахографы, и они закончились. Заводы, выпускающие устройства, сели в лужу, – рассказал наш собеседник. – Поэтому и сделали такую градацию, чтобы установка тахографов носила планомерный характер.



Иной точки зрения придерживается генеральный директор компании-дистрибьютора тахографического оборудования «ФДО-МЕТТЭМ» Юрий Гайлит.

— Экологический класс транспортного средства показывает не только уровень выброса вредных веществ в атмосферу, но и приблизительные сроки и технологии его изготовления.

Чем ниже экологический класс, тем старше автомобиль и тем выше вероятность, что он станет угрозой безопасности.

Примерно та же логика применима к тоннажу: в случае ДТП автомобиль с большой грузоподъемностью нанесет бо́льший урон, чем малотоннажный фургон. Соответственно старые и большие автомобили поставили первыми в списке на оснащение, – отмечает предприниматель.

Поправки к 36 и 273 приказам Минтранса, отмечает Юрий Гайлит, не помешают ИП и компаниям, использующим карты МАП, чтобы не покупать такхографы с блоками криптозащиты. Физическим лицам, однако, придётся приобретать именно такие устройства – или же регистрироваться в качестве ИП:

— Согласно действующему законодательству получение карты МАП для частных лиц не предусмотрено. Для получения карты МАП частное лицо может оформить свою деятельность как индивидуальный предприниматель и подать заявку в соответствующий орган, – подчеркивает эксперт.

В некоммерческом партнёрстве «Содействие развитию тахографических систем» отмечают, что для ИП и юрлиц ничего принципиально нового поправки не принесут.

— В документе прописано, что тахографы должны устанавливаться в соответствие с законодательством. На сегодняшний день законодательство – это 36 и 273 приказы, никаких новых поблажек по СКЗИ нет, — отметил наш собеседник.

При этом в партнерстве считают, что эти поправки сильно запоздали: их необходимо было принять к 1 ноября.

— Однозначно нарушен 196 федеральный закон, где написано, что это должно быть сделано к 1 ноября. Кстати, до сих пор не принято постановление правительства о времени управления ТС физическими лицами. В ПДД должна появиться новая глава, но её нет.

Кому жалобу писать? Евгению Дитриху или Алексею Семёнову. А лучше Медведеву. Почему у нас нарушаются законы и никто не несёт за это ответственности?

Различия тахографов «с скзи / без скзи»

Основной проблемой является отсутствие каких-либо явных визуальных отличий между тахографами с блоком и без блока СКЗИ. Поэтому для выявления различий и умения определить какой перед Вами тахограф необходимо знать законодательные направления и технические характеристики устрйоств.

Существует 3 типа тахографов, каждый из которых соответствуют определенному законодательству. При этом для каждого типа предназначены свои карты водителя.

  • Европейские тахографы – для внутрироссийских и международных перевозок. Соответствуют требованиям ЕСТР. Все транспортные средства, изготовленные в странах Европы, оборудованы данными моделями. Поддерживают карты ЕСТР.
  • Российские тахографы без блока СКЗИ – для перевозок строго по России. Соответствуют требованиям Постановления Правительства России № 720 от 10.09.2009 или Техническому Регламенту Таможенного Союза 018/2011. Поддерживают карты Тех.Рег. без СКЗИ.
  • Российские тахографы с блоком СКЗИ – для перевозок строго по России. Соответствуют требованиям Приказ Минтранса России от 13 февраля 2013г. № 36 Поддерживают карты СКЗИ.

Таким образом, из 3-х типов тахографов, один с блоком СКЗИ. Расшифровывается он как Средство Криптографической Защиты информации – это блок памяти, который хранит информацию по работе тахографа в зашифрованном состоянии. Так же он называется «НКМ». Визуально определить оборудован тахограф блоком или нет сложно. Но есть четыре способа в этом убедиться:

Тахограф с СКЗИ имеет в корпусе специальное монтажное отверстие:

При распечатке технических данных наличие номера НКМ:

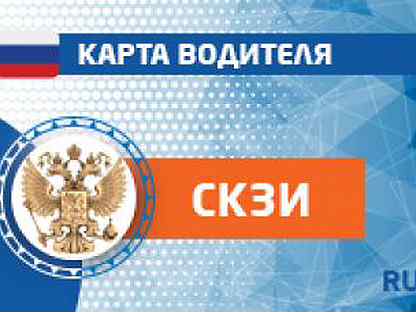

Тахограф с СКЗИ принимает карты с голограммой:

Так же стоит отметить, что некоторые модели тахографов БЕЗ СКЗИ российского производства, выпускаемые с 2013г., могут иметь монтажное отверстие, т.к. их платы пригодны к доработке блоками СКЗИ. Из этого следует, что необходимо обращать внимание на распечатку и карту водителя.

Дата следующей калибровки через 3 года. Эта еще одна особенность тахографа с СКЗИ, что обусловлено сроком службы криптографического модуля не более 3-х лет. Все остальные тахографы необходимо калибровать раз в 2 года. Чтобы узнать дату следующей калибровку необходимо посмотреть в «калибровочный сертификат», который выдала мастерская после калибровки тахографа.

Чтобы научиться различать тахографы ЕСТР, СКЗИ и БЕЗ СКЗИ, а также определять виды карт водителя, предлагаем ознакомиться с статьёй: Как определить вид карты?

Еще информация по теме:

Тахографы с СКЗИ с установкой
Тахографы без СКЗИ

Продукция VDO и Continental


Цифровой тахограф VDO DTCO 3283 с блоком СКЗИ для внутренних перевозок по территории РФ

Цифровой тахограф DTCO® 3283 разработан и произведен в полном соответствии с требованиями законодательства в области контроля режимов труда и отдыха водителей, а также требований по обеспечению безопасной эксплуатации транспортного средства.

Цифровой тахограф DTCO® 3283 базируется на технологической платформе европейской модели DTCO® 1381. Это обеспечивает бесперебойную работу тахографа в течение многих лет и гарантирует перевозчику отсутствие затрат, связанных с простоем автомобиля, и, как следствие, значительную финансовую экономию.

Технологии, применяемые в тахографе DTCO® 3283, оберегают водителя от штрафов, связанных с ошибочными действиями, которые он может совершить при управлении функциями тахографа. Это достигается благодаря правильно выстроенной последовательности команд меню тахографа, не допускающей ошибки из-за невнимательности, и крестообразном расположении кнопок управления, предохраняющим водителя от случайного нажатия соседней кнопки и выполнения неподходящей команды.

При расположении кнопок в один ряд такие ошибки случаются достаточно часто.

Понятное и удобное меню «подсказывает» водителю как соблюдать законодательные требования, а при процедуре проверки режимов труда и отдыха на дороге позволяет быстро и безошибочно отправить отчет о ежедневной деятельности на печать. Уникальная технология термопечати с применением бумаги, сопротивляющейся избыточному количеству тепла и света, позволяет сохранить изображение на юридическом документе – распечатке тахографа в течение длительного периода времени (не менее 3-х лет).

Защитная шторка слота карты тахографа DTCO® 3283 не только выполняет юридически необходимую функцию механической блокировки карты в слоте тахографа для обеспечения сохранности данных в карте, но и обеспечивает защиту внутренних электронных компонентов тахографа от негативного воздействия агрессивной внешней среды, в которой происходит эксплуатация: пыли, мелких частиц, конденсата, взвесей, содержащих химические составляющие, и прочих агрессивных сред.

Механизмы защиты данных DTCO® 3283 отвечают требованиям Приказа Минис­терства Транспорта № 36 от 13 февраля 2013 года «Об утверждении требований к тахографам, устанавливаемым на транспортные средства, категорий и видов транспортных средств, оснащаемых тахографами, правил использования, обслуживания и контроля работы тахографов, установленных на транспортные средства».

Для ввода цифрового тахографа DTCO® 3283 в эксплуатацию необходима активация блока СКЗИ и последующая калибровка, выполненная в соответствии с требованиями российского законодательства, которые предусматривают дейс­твия, обеспечивающие достоверность данных, применяемых в процедурах государственного контроля.

Тахограф DTCO® 3283 имеет встроенный интерфейс для обеспечения совмес­тимости с бортовыми электронными системами управления всех моделей автомобилей. Для реализации этого инженерами-разработчиками DTCO® 3283 были согласованы протоколы с каждым заводом-производителем транспортных средств.

Для перевозки опасных грузов выпус­кается отдельная модель, сертифицированная по ДОПОГ.

Состав конструкции тахографа DTCO® 3283:

·        Формат корпуса – отсек 1-DIN

·        Два автоматических устройства для считывания чип-карт

·        Термопринтер

·        Антибликовый дисплей

·        Часы реального времени

·        Кнопки управления

·        Антенна Глонасс

·        Соединительные разъемы



Основные функции DTCO® 3283:

·        Регистрация режимов труда и отдыха водителей

·        Регистрация режимов движения автомобиля

·        Регистрация событий и нарушений

·        Сигнализация о событиях и нарушениях

·        Передача информации в электронную систему управления автомобилем

·        Напоминание о необходимости техничес­кого обслуживания



Эксплуатация «в удовольствие»:

·        Замена рулона бумаги «одной рукой»

·        Начало работы с установкой карты «одной кнопкой»

·        Выполнение требований инспектора «одной кнопкой»

·        Удобный просмотр сообщений на экране даже под наклоном

·        Возможность читать сообщения на экране даже при ярком солнечном свете

·        Визуальная сигнализация миганием всего экрана не отвлекает водителя, как это делает точечный сигнал светодиода



Сигнальные интерфейсы:

·        Контакты для подключения шины CAN автомобиля

·        Контакты для подключения дополнительной шины CAN для удаленной загрузки данных

·        Контакты для подключения датчика движения

·        Контакты для подключения сигнальных выходов (2 x v-импульс, 1 x 4 имп/м. )

·        Контакты для подключения диагностики по шине K-line

·        Контакты для подключения последовательного информационного интерфейса



Технические характеристики:

·        Установочные размеры: 178 x 50 x 150 мм (Ш x В x Г)

·        Рабочее напряжение: 24 В (12 В)

·        Диапазон измерений скорости: 0–220 км/ч.

·        Рабочая температура: от –25°C до +70°C

·        Температура сохранения регистрирующих функций: от –40 °C до +80 °C

·        Темп. хранения: от –50 °C до +85 °C

·        Импульсный диапазон сигнала от датчика движения 4000–25 000 имп/км.

·        Точность: Скорость: ±1 км/ч, путь: ±1%, время: ±2 с/день

·        Вес: 1350 г.

·        Гарантийный срок на тахограф и детали комплектации составляет 2 года с момента ввода в эксплуатацию

·        Класс защиты лицевой панели тахографа: IP54

·        Соответствие требованиям ДОПОГ п. 9.2.2.5 по классу IIC T6 (максимальный)

Листовка VDO DTCO 3283

РУКОВОДСТВО ДЛЯ ВОДИТЕЛЯ К ТАХОГРАФУ

ИНФОРМАЦИОННОЕ ПИСЬМО. СХЕМЫ ПОДКЛЮЧЕНИЯ VDO


Листовка: Скачать

Назад в раздел

ФСБ подсунуло в машину блок СКЗИ — Mercedes Sprinter, 2.2 л., 2015 года на DRIVE2

Полный размер

Еще в мае установил тахограф но в борт журнал спринтера не добавил, исправляю)
Теперь я оффициальный дальнобойщик))))) установлен тахограф по лицензии ФСБ с блоком СКЗИ и получена специальная карта водителя.
Автомобили категории С и автобусы от 8 мест должны ставить тахограф чтобы не доказывать гибдд что используешь автомобиль в частных целях.
Меня уже останавливали несколько раз в регионах без тахографа и пытались развести на большой штраф, убеждения что я использую автобус только для своей семьи а не в коммерческих целях не помогает. Так что сосите лапу господа инспекторы, ТЕПЕРЬ Я ПЕРЕВОЖУ СВОЮ СЕМЬЮ НА КОММЕРЧЕСКИХ УСЛОВИЯХ )))))

Гаишники за пределами Москвы как сговорились и тормозят спрашивая этот прибор, ссылаясь на законодательные изменения 2017 года Абз. 9 ч. 1 ст. 20 Федерального закона «О безопасности дорожного движения»
Которое обязывает всех индивидуальных предпринимателей и юридических лиц, оснащать тахографами автомобили, используемые ими в коммерческой деятельности. Нормы закона об установке тахографа на грузовой автомобиль 2017 вступают в силу в несколько фаз:
До 1.04.2014 года – тахографы должны быть установлены на грузовых автомобилях массой более 3500 кг, осуществляющие транспортировку опасных грузов категории N2 и N3;
С 1.07.2014 года – штраф за отсутствие прибора контроля, будет накладываться на водителей автобусов (М2 и М3), с числом сидений более 8, за исключением пассажирского, а также грузовые авто N3 более 15 тонн, курсирующие по междугородним маршрутам. Это не коснется автобусов, выполняющих городские и пригородные регулярные рейсы;
До 1.09.2014 года – тахограф должен быть установлен на всех грузовиках N3, имеющих более 15 тонн массы и занимающихся междугородними перевозками неопасных грузов;
До 1. 04.2015 года – устройство контроля должно быть на всех грузовых автомобилях N2, перевозящими неопасный груз;
До 1.01.2018 года – срок замены приборов старых образцов, в которые попали: тахографы ЕСТР установленные на производстве до 01.04.2014 года и тахографы ЕСТР монтированные в сервисных центрах до 11.03.2014 года.
В перечень автомобилей, которым не требуется установка такого устройства, относятся: передвижные лаборатории, сельскохозяйственные машины, спецтехника, автомобили ритуальных служб, военные автомобили и автомобили для оперативно-розыскной деятельности, дома на колесах, бронированные транспортные средства.

В установке тахографа есть документальные особенности:
Хозяин тахографа должен быть ИП или ООО, физ лицу не получится оформить.
Для этого есть выход, некоторые конторы у которы есть лицензия ФСБ на установку этих приборов могут предложить для физиков оформить тахограф на их ООО. По документам будет выглядеть так как будто вы водитель с своим авто но работаете на их контору по трудовому договору)))

Полный размер

Цена вопроса: 40 000 ₽

Тахограф Меркурий ТА-001 с СКЗИ

В наличии

Цена: 31000

Производитель Инкотекс
Габариты тахографа 210х190х60 мм
Разрешение дисплея 128х64 точек
Масса тахографа 1,2 кг
Мощность тахографа 5-15 Вт
Диапазон скорости 0-220 км/ч
Блок СКЗИ С блоком СКЗИ
Данные при отключении Сохранение
Интерфейс тахографа USB / CAN
Калибровка тахографа платное ПО
Кол-во строк дисплея 5х16
Кол-во цветов дисплея 1
Количество клавиш 6
Модем Интерфейсная плата
Напряжение питания 8,5-30 В
Поддержка CAN-шины FMS (J1939)
Ремонтопригодность Ремонтопригоден
Сигнализация Экрана
Скорость печати До 100 мм/сек
Температура эксплуатации -20 +85 °C
Тип разъема антенн SMA
Функция выброса карт Без функции
