Перед тем как начать планирование и постройку короба вам нужно определиться с подбором самого сабуфера. Мы рекомендуем вам сделать выбор в пользу десяти — двенадцати дюймовых сабвуферах, ведь они чаще применяются в постройках коробов и лучше всего к ним подходят. Строение ящика также имеет существенное значение: от него напрямую зависит качество и громкость звучания низких частот.
На данный момент есть несколько вариантов коробов для динамика. Главное сделать правильный выбор, ведь от него будет зависть качество звучания.

Разновидности коробов для сабвуфера

Как рассчитать объем короба под динамик

• Для динамика размером 8 дюймов (20 см) необходимо 20-33 литров чистого объёма
• Для сабвуфера 10-дюймового (25 см) потребуется – 34-46 литров
• Для 12-дюймового (30 см) сабвуфера – 47-78 литров
• Для динамика размером 15-дюймов (38 см) – 79-120 литров
• И для 18-дюймового динамика (46 см) потребуется 120-170 литров.

Короб под 12 сабвуфер с фазоинвертором

Для постройки короба нам понадобится:

• Плотная многослойная фанера или ДСП
• Саморезы
• Шуруповерт либо отвертка
• Клей ПВА
• Карпет
• Материалы шумоизоляции
• Провода и клемник

Проклейте внутреннюю часть короба шумоизоляцией. Перед тем как вкручивать саморезы, тонким сверлом наметьте дырки, для того чтобы фанера не лопнула. Соберите конструкцию, вырежьте карпет с запасом, чтобы загнуть по краям. Промажьте клеем, дайте высохнуть, пройдите степлером.

В автозвуке существует множество вариантов акустических коробов. Многие новички не знают, что выбрать лучше всего. Самые лучшие виды коробов для сабвуфера – это закрытый ящик и фазоинвертор.

Закрытый ящик

Самый простой тип оформления. Закрытый ящик для сабвуфера легко рассчитать и собрать. Его конструкция представляет собой короб из нескольких стенок, чаще всего из 6.

Преимущества закрытого ящика:

Маленький литраж готового короба, а следовательно компактность;

Хорошие импульсивные характеристики;

Быстрый и четкий бас. Хорошо отыгрывает электронную музыку.

Недостаток у закрытого ящика всего один, но он порой является решающим. У данного типа оформления очень низкий уровень КПД относительно других коробов. Закрытый ящик не подойдет для тех, кому хочется высокого звукового давления. Однако он подойдет для любителей рока, клубной музыки, джаза и подобного. Если автовладельцу хочется баса, но необходимо место в багажинике – это идеальный вариант. Закрытый ящик будет плохо играть если выбран неправильный объем. Какой объём короба нужен для данного типа оформления уже давно решили опытные люди в автозвуке путем вычислений и экспериментов. Выбор объема будет зависеть от размера сабвуферного динамика.

Чаще всего встречаются динамики таких размеров: 6, 8, 10, 12, 15, 18 дюймов. В основном люди выбирают динамики диаметром 8-18 дюймов.

Рекомендуемый объём для сабвуфера закрытый ящик:

для 8-дюймового сабвуфера (20 см) требуется 8-12 литров чистого объема,

для 10-дюймового (25 см) 13-23 литров чистого объема,

для 12-дюймового (30 см) 24-37 литров чистого объема,

для 15-дюймового (38 см) 38-57- литров чистого объема

а для 18-дюймового (46 см) потребуется 58-80 литров.

Литраж дан приблизительно, так как для каждого динамика нужно выбирать определенный объем, исходя из его характеристик. Настройка закрытого ящика будет зависеть от его объема. Чем больше объем короба, тем меньше будет частота настройки короба, бас получится более мягкий. Чем объем короба меньше, тем частота короба будет выше, бас получится более чёткий и быстрый. При расчёте короба придерживайтесь объёму который был указа выше. Если будет перебор объема, то бас получится расплывчатым, нечетким. Если объема не будет хватать, то бас будет очень быстрым и «долбить» по ушам в худшем смысле этого слова.

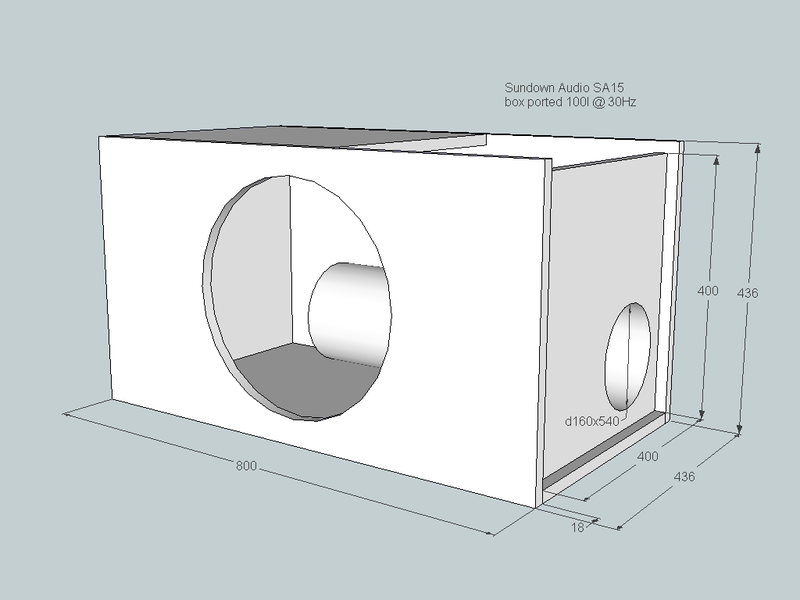

Фазоинвертор

Данный тип сложнее рассчитать и построить. Его конструкция отличается от закрытого ящика.

У фазоинвертора есть свои преимущества:

Высокий уровень КПД. Фазоинвертор будет воспроизводить низкие частоты намного громче, чем закрытый ящик;

Простой расчет корпуса;

Перенастройка. Это важно для новичков;

Отличное охлаждение динамика.

Но есть и недостатки, которых больше, чем у закрытого ящика.

Минусы:

ФИ громче, чем ЗЯ, но бас здесь уже не такой четкий и быстрый;

Размеры ФИ короба гораздо больше;

Большой литраж. Из-за этого готовый короб будет занимать больше места.

Чаще всего их используют в инсталляциях, где необходим громкий и выраженный бас. Фазоинвертор подойдет для слушателей любого репа, электронной и клубной музыки, а также для тех, кому не нужно свободное место в багажнике, так как короб будет занимать почти все пространство.

ФИ короб поможет получить больше баса, чем в закрытом ящике от динамика маленького диаметра. Однако для этого потребуется гораздо больше места.

Объемы короба для фазоинвертора:

для сабвуфера диаметром 8 дюймов (20 см) понадобится 20-33 литров чистого объёма;

для 10-дюймового динамика (25 см) – 34-46 литров,

для 12-дюймового (30 см) – 47-78 литров,

для 15-дюймового (38 см) – 79-120 литров

и для 18-дюймового сабвуфера (46 см) нужно 120-170 литров.

Как и в случае с закрытым ящиком, здесь даны неточные цифры. Однако в ФИ корпусе можно «играть» с объемом и брать значение меньше рекомендуемых, выясняя при каком объеме сабвуфер играет лучше. Но не стоит слишком сильно увеличивать или ужимать объем, это может привести к потере мощности и выходу динамика из строя. Лучше всего опираться на рекомендации производителя сабвуфера.

Мы с удовольствием дадим вам рекомендации по выбору короба для сабвуфера из представленных в каталоге моделей нужный вам вариант по характеристикам и цене. Наша компания является официальным представителем коробов для сабвуфера только от известных производителей, поэтому можем гарантировать качество товаров. Вы можете купить короб для сабвуфера в интернет-магазине Avtomelody в Москве по низким ценам!

* — сторона, которая будет рассчитана, когда другие изменятся

* — предлагает минимальные размеры порта, чтобы избежать шумов возникающих в следствии слишком высокой скорости воздуха в порте. Т. к. шум является результатом множества факторов не только скорости (в том числе закругленность граней), и потому что раздражения вызываемые шумами порта субъективны, этот результат следует использовать только как общую рекомендацию, а ни как жесткое руководство к действию.

Размеры фазоинв.

* — сторона, которая будет рассчитана, когда другие изменятся

* — предлагает минимальные размеры порта, чтобы избежать шумов возникающих в следствии слишком высокой скорости воздуха в порте. Т.к. шум является результатом множества факторов не только скорости (в том числе закругленность граней), и потому что раздражения вызываемые шумами порта субъективны, этот результат следует использовать только как общую рекомендацию, а ни как жесткое руководство к действию.

Расчеты короба для сабвуфера 12 дюймов

Как рассчитать короб для сабвуфера

Расчет короба для сабвуфера

Итак, вы определились с сабвуфером, подобрали к нему усилитель, выбрали акустическое оформление и решили самостоятельно изготовить корпус. Перед тем как создать чертеж вам нужно рассчитать короб для сабвуфера, то есть получить исходные данные. Для закрытого ящика — это объем; для фазоинвертора — это объем корпуса, площадь сечения порта и его длина; для четвертьволнового резонатора — длина и площадь сечения тоннеля; для бандпассов — объем отсеков, площадь и длина портов, форма корпуса. Все эти параметры нужно рассчитать и для этого применяются специальные программы. Основой для всех калькуляций являются параметры Тиля — Смолла.

Смысл правильного расчета сабвуфера заключается в том, что бы спроектировать такое оформление, в котором динамик будет выдавать бас, подходящий для ваших вкусов и музыкальных предпочтений. Например, для закрытого ящика плавность АЧХ и характер звучания будет зависеть от объема корпуса, который вам нужно будет подобрать исходя из характеристик вашего сабвуферного динамика; для фазоинвертора частота настройки и горб АЧХ зависит от объема корпуса, объема порта, его длины формы и сечения и т.д.

Программы для расчета корпуса сабвуфера

JBL speaker shop

Программа для расчета оформления динамиков и сабвуферов в частности. Программка старая и не работает с последними операционками, но до сих пор лучше ничего не придумано, по этому приходится применять небольшие ухищрения для работы. Программа строит графики АЧХ, учитывает передаточную функцию салона, учитывает параметры Тиля — Смолла — то есть все что нужно, чтобы правильно рассчитать короб для сабвуфера.

BassBox 6 Pro

Программа для расчета сабвуферов, работает на основах JBL speakershop, в 5й версии у них был даже одинаковый интерфейс — в 6й его изменили. Но программа работает хорошо и кому-то возможно будет удобнее работать с ней.

Bassport

Узконаправленная программа, предназначена для расчета портов фазоинвертора, корпус в ней не рассчитать. Все внимание направлено на проектирование портов, учитывает воздушные потоки, формы, расстояния до стенок и перегородок.

UniBox (Unified Box Model)

Очень простая программка, работает на Microsoft Windows Excel 2000. Может симулировать уровень звукового давления, кривую импеданса динамиков, АЧХ и т.п.

Какую программу выбрать

Для расчета корпуса сабвуфера мы рекомендуем пользоваться JBL speakershop или BassBox 6 Pro:

Объем корпуса и площадь порта для сабвуфера

Фундаментом для расчета является объем предполагаемого корпуса, а от него зависит площадь порта.

Любой корпус содержит в себе какой-то объем воздуха. Так вот на определение оптимального размера влияет большое количество факторов: это ход динамика, резонансная частота, мощность, передаточная функция салона, сама настройка корпуса и т.п. Тем не менее, проходя через воронку всех этих зависимостей, на выходе проявляются какие-то общие результаты и диапазоны, которые и применяются для первоначального определения объема. Диапазоны эти привязаны к площади диффузора динамика, как к одному из основных параметров. Даны они в кубофутах, это результаты множества опытов энтузиастов АЗ по всему миру, но нужно отметить что наибольший вклад внесли конечно американские коллеги. Такие диапазоны стали формироваться на американских форумах с начала 2000 годов, так же сюда замешаны общие рекомендации разных производителей и вот выведены примерные значения, которые все это время проверялись практикой и незначительно корректировались.

Если перевести в понятные нам литры, то получатся вот такие цифры.

Это лишь примерные рамки для отправной точки расчетов. Так как зависимостей очень много, и разные динамики в одном и том же объеме будут играть по разному. Так же один и тот же корпус в разных системах так же будет звучать по разному. Так вот для нахождения оптимального объема нужно учесть основные факторы, которые влияют на поведение сабвуфера.

Расчет корпуса закрытого ящика

Объем закрытого ящика влияет на итоговую резонансную частоту и добротность динамика. И от этого будет зависеть на сколько динамик будет низко играть и какой будет характер звучания.

Как ориентироваться в представленном диапазоне.

1) Смотрите на линию рассчитанной АЧХ в программе для расчета и подбирайте тот предполагаемый график звучания, который вам подходит.

2) Так же ориентируйтесь на такой объем, что бы итоговая добротность была близка к 0,7.

3) Учитывайте мощность. В случае если усилитель у вас чуть меньше РМС сабвуфера и соответственно связка будет настроена на номинал усилителя. Двигайтесь в большую сторону, если же усилитель настроен на номинал динамика или просто равен по заявленной мощности сабвуферу – берите среднее значение. Если же вы очень опытный любитель АЗ и учли подъемы импеданса понижения напряжения и тп. и настроили мощный усилитель выше заявленного номинала динамика, что бы выжать из сабвуфера максимум, тогда ужимайте объем.

Чем больше объём ящика, тем легче двигаться диффузору и тем эффективность больше что и нужно на сравнительно малой мощности. Меньший же объем имеет большую упругость и будет являться своего рода подушкой безопасности для динамика, что нужно на повышенных мощностях. Это относится не только к ЗЯ но и к ФИ так как большой объем при высокой мощности может приводить к не достаточному демпфированию динамика на частоте настройки или превышению хода на других частотах.

К примеру, возьмем 10 саб с RMS 300 Вт, а усилитель — 250 Вт. В таком случае ориентируйтесь на объем в районе 18-20 литров.

Но при этом не забывайте про добротность и примерную АЧХ. Вот среди этих параметров и нужно искать компромисс.

Расчет корпуса фазоинвертора

В случае с объемом действуйте так же как с ЗЯ. Только вместо добротности добавляется зависимость объема от настройки корпуса. Настройкой называют частоту, на которой сабвуфер будет наиболее эффективно работать, а соответственно и громче играть.

Настройка корпуса выбирается из музыкальных предпочтений. Если грубо то Low, srewed и всевозможные заниженные треки это 27-33 Гц; рэп, дабстеп и тп. 30-37 гц; джаз, рок инструментал, клубная музыка 40-45 Гц; а если всего понемногу – это 35-40 Гц.

Общее такое правило, чем ниже настройка, тем больше объем. Это связано с резонансной частой, а так же дает меньшее удлинение порта при понижении настройки.

Ориентируйтесь на максимум объема для настройки ниже 30 Гц и на минимум при настройке свыше 40 Гц.

Таким образом, при определении объема в представленных диапазонах ищите компромисс между мощностью настройкой и формой АЧХ.

Для фазоинвертора нужно еще определять площадь порта. Вообще основная задача, сделать порт таким, чтобы скорость в нем не превышала определенных значений, после которых, могут появляться шумы или чтобы он не запер ящик. Либо чтобы порт не был слишком большим, для правильной нагрузки сабвуфера.

Существует общая рекомендация 12 – 16 дюймов на кубофут. То опять же примерный диапазон. И площадь порта зависит, в том числе от мощности сабовой связки и чем итоговая мощность выше, тем больше нужен порт и наоборот. На слабых мощностях большой порт не нужен. Но это не все, тут еще нужно учитывать форму порта, внутреннюю его площадь, шероховатость и тп. Как видите, опять все уходит гораздо глубже и из теории можно не выбраться. К счастью существует безопасное значение это как раз верхнее значение рекомендаций 16 квадратных дюймов на 1 кубофут объема или 3,65 кв. см. на 1 литр объема для щели. Для круглого порта можно использовать 3,2 3,65 кв.см. на литр. Эти значения гарантированно дадут вам порт, который будет хорошо работать в абсолютном большинстве переменных, даже не смотря на некоторые допущения и опускание некоторых зависимостей.

В принципе с опытом приходит понимание, где можно уменьшить порт, возможно для экономии места или иногда нужно правильно нагрузить связку на малой мощности. Но и данные рекомендации на 1 литр не разочаруют и это отношение можно применять практически всегда.

Итоги

Итак, подведем итог. Чтобы подобрать объем для закрытого ящика определяемся с размером динамика и, учитывая итоговую добротность , мощность и разумеется саму АЧХ выбираем объем из предложенного диапазона.

Для объема фазоинвертора берем во внимание АЧХ, мощность и желаемую настройку. Чтобы найти площадь порта в квадратных сантиметрах умножаем объем на 3 ,65. А длину уже считаем в программе для расчета которая вам нравится.

Видео

Представленные ниже видеоролики еще больше помогут вам в понимании принципов расчета сабвуферов. Но если вдруг, у вас нет времени или вы попросту не хотите разбираться, то можете заказать расчет у нас. Это услуга есть в нашей группе в ВК — вот ссылка на заявку.

Видео о выборе объема и порта:

Ролик о том, как преобразовать нужный объем в размеры будущего ящика:

Удачи в расчетах!

Читайте еще:

Жмите на кнопку, что бы поделиться материалом:

Как рассчитать короб для сабвуфера

Как рассчитать объём и размер короба для сабвуфера – задача, которую придётся решать любому, кто планирует изготовить низкочастотную звуковую систему своими руками.Основным параметром при вычислении объёма будущей низкочастотной колонки является диаметр громкоговорителя. Диффузор динамика создаёт определённое давление воздуха. Воздушные волны должны без помех распространяться во внутреннем объеме акустической системы.

Если короб будет слишком маленьким, то внутри колонки возникнет много отражённых волн в противофазе, которые буду гасить друг друга. Это негативно скажется на качестве звучания. Бас будет сухим и жёстким. Если объем короба получится слишком большим, в нём возникнет эффект реверберации и бас будет гулким, но «размазанным». Поэтому необходимо рассчитать объем сабвуфера по динамику.

Как посчитать объём короба для сабвуфера

Чтобы рассчитать литраж короба для сабвуфера нужно выбрать конструкцию низкочастотного устройства. Мощные низкочастотные системы делятся на три группы:

• Закрытый корпус
• Фазоинвертор
• Бандпас

Закрытый ящик является самым простым в изготовлении. Он может иметь форму куба, прямоугольного параллелепипеда или трапеции со скошенной передней или задней стенкой. Закрытый короб, по своим габаритам, меньше других конструкций. Снижение объёма, при сохранении акустических характеристик достигается заполнением внутреннего пространства каким-либо демпфирующим материалом. Правильно рассчитать сабвуфер с закрытым ящиком достаточно просто. У него имеется только одна характеристика, это объём. Вырезать из соответствующего материала заготовки для конструкции «закрытый ящик» может даже неподготовленный любитель.

Несмотря на много достоинств закрытый короб имеет один существенный недостаток. Это самый низкий КПД из всех конструкций. Для того чтобы получить от закрытого ящика максимальное качество звука, динамик нужно максимально нагружать. Только в этом случае акустические характеристики изделия будут на высоком уровне. Посчитать коробдля сабвуфера с закрытым ящиком можно исходя из диаметра громкоговорителя.

• 8 дюймов – 10-12 литров
• 10 дюймов –13-25 литров
• 12 дюймов – 26-36 литров
• 15 дюймов – 38-58 литров

Чем больше диаметр динамика, тем больший получается разброс по объёму. Посчитать объем сабвуфера для мощных громкоговорителей сложнее, чем для компактных изделий. Это связано с индивидуальными характеристиками разных моделей.

Как рассчитать фи короб для сабвуфера

Фи или короб с фазоинвертором использует, для улучшения акустических характеристик, обратный ход диффузора динамика, точнее воздушную волну, которая при этом образуется. При расчёте сабвуфера в литрах делается поправка на толщину материала и учитывается только внутренний объём. Внутреннее пространство конструкции сообщается с окружающей атмосферой через специальный порт или тоннель, в котором находится определённый воздушный объём. Эта часть ящика называется фазоинвертор. Его размеры выбираются таким образом, чтобы энергия обратного хода диффузора передавалась в окружающее пространство в фазе с воздушной волной прямого хода диффузора. Этот эффект достигается в узком диапазоне частот и повышает КПД акустической системы. Фазоинвертор может иметь щелевую или туннельную конструкцию и настраиваться на определённую частоту. От этого зависит принцип его работы.

Правильно рассчитать объём короба для сабвуфера со щелевым фазоинвертором сложнее, чем для закрытого ящика. Сама конструкция фазоинвертора имеет больше деталей, размеры которых выбираются исходя из типа динамика. Высчитать короб под сабвуфер можно исходя из размеров громкоговорителя.

• 8 дюймов – 20-35 литров
• 10 дюймов – 35-45 литров
• 12 дюймов – 46-76 литров
• 15 дюймов – 78-120 литров

Здесь, как и у закрытого ящика имеется допустимый разброс по объёму. Это позволяет при изготовлении колонки своими руками экспериментировать, добиваясь максимально натурального звучания низких частот. Можно подобрать корпус для сабвуфера из подручных материалов. Главное это соблюдение размеров фазоинвертора.

Недостатком щелевого фазоинвертора является то, что он один раз настраивается при изготовлении и потом его параметры изменить уже невозможно. В этом отношении удобнее туннельный фазоинвертор. Он представляет собой ящик с отверстием в одной из стенок. К этому отверстию крепится пластиковый стакан или тубус, который состоит из двух частей. Они могут вдвигаться одна в другую, изменяя частоту настройки фазоинвертора. Правильно рассчитать объем короба для сабвуфера можно только с учётом резонансной частоты динамической головки и других параметров. Часто в паспорте на динамик указывается объем колонки, рекомендуемый производителем.

Как рассчитать и вычислить объем корпуса для сабвуфера

Бандпасс или полосовая система представляет собой акустический фильтр верхних и нижних частот. Конструкция бывает четвёртого и шестого порядков. Акустическая низкочастотная система состоит из двух секций, каждая из которой оборудована фазоинвертором. Секции разделены на два объёма перегородкой, на которой установлен громкоговоритель. Передняя и задняя плоскости диффузора работают в своём пространстве. Колонка с двумя объёмами и одним фазоинвертором является бандпасом четвёртого порядка, а система с двумя фазоинверторами, относится к шестому порядку. Рассчитать ящик для сабвуфера системы бандпасс будет сложнее всего.При расчёте литража сабвуфера учитывается не только размер динамика, но и частоты срезов акустических фильтров.

Как рассчитать короб для сабвуфера

Проще всего рассчитать размер сабвуфера, если он будет сделан в виде закрытого ящика. Там нет фазоинвертора или акустических фильтров и на основе диаметра громкоговорителя вычисляется рекомендуемый объём. Для того чтобы рассчитать литры для сабвуфера достаточно перемножить ширину, высоту и глубину ящика. Нужно иметь в виду, что динамики одинакового диаметра, но от разных производителей, будут звучать по-разному. Это затрудняет самостоятельный расчёт акустической низкочастотной системы. Как рассчитывается короб для сабвуфера.Следует знать, что учитывается только «чистый» внутренний объём.

Самостоятельный расчёт не учитывает тип динамика, его резонансную частоту и выходную мощность усилителя низкой частоты. Все эти факторы оказывают влияние на размеры короба для сабвуфера.Если в процессе работы возникают сложности, лучше воспользоваться несложными компьютерными программами для выполнения расчётов. Чаще всего используются следующие программы:

• JBL Speaker shop
• BassBox 6 Pro
• UniBox

JBL Speaker shop включает в себя две утилиты. Enclosure Module позволяет сконструировать короб для звуковой системы, учитывая имеющийся динамик, или подобрать громкоговоритель под готовый корпус. В программе можно рассчитать закрытый ящик, фазоинверторную системы или рассчитать короб под два сабвуфера. Среди параметров, нужных для правильного расчёта НЧ колонки, программа учитывает компанию производитель, номер модели и резонансную частоту. Весь список параметров, используемых для точного расчёта будущей конструкции, включает в себя более десяти наименований. После того, как параметры введены, можно выбрать любой тип корпуса. Для конкретного динамика программа демонстрирует закрытый ящик, фазоинвертор или бандпасс с указанием достоинств и недостатков каждой системы. Для новичков в акустике имеется обучающий файл с наглядными примерами расчётов.Утилита Crossover Module позволяет рассчитать все параметры фильтра-кроссовера для любой акустической системы.

Как посчитать литраж корпуса для сабвуфера

Чтобы правильно узнать объём корпуса для сабвуфера нужно учитывать одну важную величину. Это передаточная функция салона автомобиля. Она определяется очень просто. Нужно самое длинное место в салоне умножит на два и на эту величину разделить скорость звука в воздухе.Если длина равна 2 м 45 см, то передаточная функция салона будет равна 343/4,9 =70. ПФС салона это частота в герцах. Это значение вводится как параметр при расчёте короба для сабвуфера с помощью компьютерных программ.

Чем больше параметров будет введено в программу конструкции акустической системы, тем с большей точностью и корректностью будет рассчитан её объём.

Объем для сабвуфера

Как узнать и посчитать объём сабвуфера в литрах. Наиболее трудоёмкими будут расчёты конструкций с фазоинвертором или бандпасс. Несмотря на высокие пользовательские параметры, конструкция бандпасс редко используется в автомобилях. Расчёт и изготовление акустической системы со щелевым фазоинвертором, требует больше деталей и столярных работ. Нужно точно рассчитать площадь порта фазоинвертора, а после изготовления и сборки конструкции нужно тщательно закруглить все внутренние углы, чтобы избежать воздушных вихревых волн. Проще рассчитать короб под сабвуфер на трубе.

Труба выполнена из пластика и состоит из двух сегментов, один из которых может перемещаться внутри другого. Такое устройство продаётся в специализированных магазинах. Передвижение составных частей трубы изменяет эффективную площадь фазоинвертора, что позволяет настраивать конструкцию на конкретную частоту.

Какой короб выбрать для сабвуфера определяется типом динамика и местом размещения басовой колонки. Если багажный отсек пустой и не используется для перевозки грузов, то низкочастотную акустическую систему лучше всего разместить там. Если часть багажника нужна для каких — либо целей, то лучше выбрать закрытый короб, так как он имеет минимальные размеры. Когда багажник использовать не удаётся, басовая колонка монтируется на полке за спинками задних кресел. В этом случае выбирается конструкция «Free Air».

Как влияет на звук короб для сабвуфера

В автозвуке существует множество вариантов акустических оформлений коробов. Поэтому многие новички не знают, что выбрать лучше всего. Наиболее популярные виды коробов для сабвуфера – это закрытый ящик и фазоинвертор.

А также существуют такие оформления, как бандпасс, четвертьволновый резонатор, фриэир и другие, но при построении систем они применяются крайне редко по разным причинам. Решать, какой выбрать короб для сабвуфера должен сам владелец динамика исходя из требований к звучанию и опыта.

Советуем обратить внимание на статью из какого материала лучше делать сабвуферный короб. Мы наглядно продемонстрировали как влияет жёсткость короба на качество и громкость баса.

Закрытый ящик

Данный тип оформления самый простой. Закрытый ящик для сабвуфера несложно рассчитать и собрать. Его конструкция представляет собой короб из нескольких стенок, чаще всего из 6.

Преимущества ЗЯ:

1. Несложный расчет;
2. Несложная сборка;
3. Маленький литраж готового короба, а следовательно компактность;
4. Хорошие импульсивные характеристики;
5. Быстрый и четкий бас. Хорошо отыгрывает клубные треки.

Недостаток у закрытого ящика всего один, но он порой является решающим. У данного типа оформления очень низкий уровень КПД относительно других коробов. Закрытый ящик не подойдет для тех, кому хочется высокого звукового давления.

Однако он подойдет для любителей рока, клубной музыки, джаза и подобного. Если человеку хочется баса, но нужно место в багажнике, то закрытый ящик – это идеальный вариант. Закрытый ящик будет плохо играть если выбран неправильный объем. Какой объём короба нужен для данного типа оформления уже давно решили опытные люди в автозвуке путем вычислений и экспериментов. Выбор объема будет зависеть от размера сабвуферного динамика.

Чаще всего встречаются динамики таких размеров: 6, 8, 10, 12, 15, 18 дюймов. Но также можно найти динамики других размеров, как правило в инсталляциях они используются очень редко. Сабвуферы диаметром 6 дюймов выпускаются несколькими компаниями и в инсталляциях также встречаются редко. В основном люди выбирают динамики диаметром 8-18 дюймов. Некоторые люди указывают диаметр сабвуферного динамика в сантиметрах, что не совсем правильно. В профессиональном автозвуке принято выражать размеры в дюймах.

Рекомендуемый объём для сабвуфера закрытый ящик:

• для 8-дюймового сабвуфера (20 см) требуется 8-12 литров чистого объема,
• для 10-дюймового (25 см) 13-23 литров чистого объема,
• для 12-дюймового (30 см) 24-37 литров чистого объема,
• для 15-дюймового (38 см) 38-57- литров чистого объема
• а для 18-дюймового (46 см) потребуется 58-80 литров.

Литраж дан приблизительно, так как для каждого динамика нужно выбирать определенный объем, исходя из его характеристик. Настройка закрытого ящика будет зависеть от его объема. Чем больше объем короба, тем меньше будет частота настройки короба, бас получится более мягкий. Чем объем короба меньше, тем частота короба будет выше, бас получится более чёткий и быстрый. Не стоит слишком увеличивать или убавлять объем, так как это чревато последствиями. При расчёте короба придерживайтесь объёму который был указа выше Если будет перебор объема, то бас получится расплывчатым, нечетким. Если объема не будет хватать, то бас будет очень быстрым и «долбить» по ушам в худшем смысле этого слова.

От настройки короба зависит многое, но не менее важный момент — это «Настройка магнитолы».

Фазоинвертор

Данный тип оформления довольно сложнее рассчитать и построить. Его конструкция значительно отличается от закрытого ящика. Однако у него есть преимущества, а именно:

1. Высокий уровень КПД. Фазоинвертор будет воспроизводить низкие частоты намного громче, чем закрытый ящик;
2. Несложный расчет корпуса;
3. Перенастройка в случае необходимости. Это особенно важно для новичков;
4. Хорошее охлаждение динамика.

Также фазоинвертор имеет и недостатки, число которых больше, чем у ЗЯ. Итак, минусы:

• ФИ громче, чем ЗЯ, но бас здесь уже не такой четкий и быстрый;
• Размеры ФИ короба гораздо больше по сравнению с ЗЯ;
• Большой литраж. Из-за этого готовый короб будет занимать больше места в багажнике.

Исходя из преимуществ и недостатков можно понять, где используются ФИ короба. Чаще всего их используют в инсталляциях, где необходим громкий и выраженный бас. Фазоинвертор подойдет для слушателей любого репа, электронной и клубной музыки. А также он подойдет для тех, кому не нужно свободное место в багажнике, так как короб будет занимать почти все пространство.

ФИ короб поможет получить больше баса, чем в ЗЯ от динамика маленького диаметра. Однако для этого потребуется гораздо больше места.

Какой объем короба требуется для фазоинвертора?

• для сабвуфера диаметром 8 дюймов (20 см) понадобится 20-33 литров чистого объёма;
• для 10-дюймового динамика (25 см) – 34-46 литров,
• для 12-дюймового (30 см) – 47-78 литров,
• для 15-дюймового (38 см) – 79-120 литров
• и для 18-дюймового сабвуфера (46 см) нужно 120-170 литров.

Как и в случае с ЗЯ, здесь даны неточные цифры. Однако в ФИ корпусе можно «играть» с объемом и брать значение меньше рекомендуемых, выясняя при каком объеме сабвуфер играет лучше. Но не стоит слишком сильно увеличивать или ужимать объем, это может привести к потере мощности и выходу динамика из строя. Лучше всего опираться на рекомендации производителя сабвуфера.

От чего зависит настройка ФИ короба

Чем больше объем короба, тем меньше будет частота настройки, скорость баса уменьшается. Если же нужна частота повыше, то объем необходимо уменьшить . Если у вас номинальная мощность усилителя превышает номинал динамика, то объём рекомендуется делать поменьше. Это нужно для того, чтобы распределить нагрузку на динамик и исключить его превышение хода. Если же усилитель слабее динамика то объём короба рекомендуем сделать чуть больше. Это компенсирует громкость из-за недостачи мощности.

Площадь порта также должна зависеть от объема. Средние значения площади порта динамиков следующие:

для 8-дюймового сабвуфера потребуется 60-115 кв.см,

для 10-дюймового – 100-160 кв.см,

для 12-дюймового – 140-270 кв.см,

для 15-дюймового – 240-420 кв.см,

для 18-дюймового – 360-580 кв.см.

Длинна порта так же влияет на частоту настройки сабвуферного короба, чем длиннее будет порт тем ниже настройка короба, чем короче порт соответственно частота настройки выше. При расчете короба для сабвуфера прежде всего необходимо ознакомиться с характеристиками динамика и рекомендуемыми параметрами корпуса. В некоторых случаях производитель рекомендует совершенно иные параметры короба, чем те, которые даны в статье. Динамик может иметь нестандартные характеристики, из-за чего он будет требовать определенного короба. Такие сабвуфер чаще всего встречаются у компаний-производителей Kicker и DD. Однако у других производителей такие динамики также имеются, но в гораздо меньших количествах.

Объёмы даны примерные, от и до. Он в зависимости от динамика будут отличаться, но как правило они будут находиться в одной и той же вилке… К примеру для 12 дюймового сабвуфера это 47-78 литров а порт будет от 140 до 270 кв. см, а как более подробно рассчитать объём, всему этому мы будем учиться в последующих статьях. Надеемся что данная статья ответила вам на ваш вопрос, если у вас есть замечания или предложения вы можете оставить свой комментарий ниже.

Бесплатный калькулятор для расчёта короба сабвуфера онлайн, версия 3.0

Бесплатный калькулятор для расчёта короба сабвуфера онлайн, версия 3.0

Igor Smyshlyaev’s Free Online Volume Box Calculator v.3.0

В связи с наступлением учебного года, чуток поразмыслив, да почитав запросы типа «Volume Box Calculator v.2.0 скачать бесплатно», Мастер решил сделать «ход конём» и отдать сиё творение во всенародное пользование — на халяву. Правда в переработанном виде, с улучшенными функциями.

Как пользоваться калькулятором?

Нажать для просмотра видеоинструкции на отдельной странице — перенесена для увеличения скорости расчёта калькулятора с мобильных устройств.

Что было раньше в калькуляторе объёма сабвуфера версии 2.0?

1. Расчёт внутреннего и внешнего объёма, наружных размеров короба.
2. Вычисление деталей будущего сабвуфера.
3. Оффлайн версия(Автор: Игорь Смышляев aka Master Airsound) для Microsoft Excel*

1. Расчёт внутреннего и внешнего объёма, наружных размеров щелевого фазоинвертора, если он есть.
2. Вычитание объёмов корзины динамика и фазоинвертора, с отображением чистого объёма.
3. Считать можно как по внешним, так и по внутренним данным корпуса не вводя лишних значений.
4. Обычный фазоинвертор в виде трубы тоже теперь есть в калькуляторе.
5. Вычисление частоты настройки фазоинвертора, исходя из имеющихся данных чистого объёма короба и размеров ФИ. Считается по известным формулам.
6. Площадь отверстия для круглого и расчётный диаметр для щелевого фазика. Чтобы было ясно чем заменяется.

Что планируется добавить?

1. Вычисление приблизительного объёма корзины динамика по диаметру вырезаемого отверстия под него и глубине его посадки.
2. База данных коробов для любых динамиков — после окончательного расчёта короба, Вы можете сохранить свой расчёт в общий список, добавив свой логин и примечание. С последующим поиском по модели или логину.
3. Количество одинаковых фазоинверторов в коробе.
4. Предлагайте в комментах.

P.S. Делал для себя, ибо не всегда под рукой есть компьютер со специализированными программами, а вот телефон с подключением к интернету — практически постоянно. 🙂

P.P.S. Знаю, благодарить за халяву в этой стране не положено, но если Вам есть что сказать.

23 февраля 2013

1. Толщина стенок фазоинвертора заменена на количество. Сделано для точности расчёта. Теперь в поле Стенок: необходимо указать цифру количества добавляемых стенок в короб для получения фазоинвертора.

Причём количество стенок указывается абсолютное, как для прямого фазоинвертора.

2. Для чистого объёма короба теперь тоже рассчитывается объём в кубических футах.

25 февраля 2013

1. Расчёт цилиндрического фазоинветрора, в нём учитывается также толщина стенок, которая может быть и 0,2 см. И конечно же высчитывается чистый объём, занимаемый ФИ в коробе, исключая толщину материала, через который проходит фазик.

При заполнении данных для обычного фазоинвертора и щелевого(желающие попробовать всегда найдутся), приоритет отдаётся последнему, чтобы не получалось наличие двух разных видов фазиков в корпусе.

2. Дата расчёта по московскому времени — чтобы не путаться в распечатках. Кстати, распечатать полученные данные можно, если кликнуть на иконку принтера ниже этой статьи.

1. Некоторая работа с формулами позволила расчитывать частоту настройки фазоинвертора относительно чистого объёма короба «на лету». То есть Вы задаёте параметры и получаете результат в Герцах. Здесь по умолчанию принимается, что фазоинвертор не висит свободно в воздухе, а расположен заподлицо со стенкой.

2. Также производится расчёт площади отверстия для любого типа ФИ и диаметра, который соответствует щелевому ФИ по его параметрам. Это позволяет делать щелевой порт, зная критичные значения для круглого фазоинвертора.

25 февраля 2014 года

Видеоинструкция по расчёту короба в онлайн-калькуляторе.

Судя по их контенту, этому тексту релевантны статьи:

Решил выложить пошаговую инструкцию на примере немаленького сабвуфера на 15 дюймов. Иногда надо «делать добро и кидать его в воду»(с). Такой тип короба обеспечивает великолепный звук и неслабый КПД. Шаги обозначаются значком [ √ ] с выделенным текстом, а необходимые инструменты и ресурсы — маркируются так, что позволит, не отвлекаясь на мелочи, собрать Ваш собственный задненагруженный рупор, тип «Улитка». Сегодня мы поговорим не про золотой ключик, что каждый ищет в своей жизни, а про руки, которые при определённых обстоятельствах могут стать золотыми, принося их обладателю не только материальный достаток, но и уважение друзей и знакомых. И про то, что можно сделать этими руками. Речь пойдёт о том, с чего начать, чтобы самому рассчитать и изготовить корпус сабвуфера. Сегодня Мастер решил всё-таки найти время и выложить процесс создания сабвуфера с нуля. А то запросы типа: «Как изготовить автомобильный сабвуфер своими руками» поражают своей настойчивостью и периодичностью. Причём это будет не какой-то там обычный ящик из ДВП, а нормальный музыкальный корпус из МДФ толщиной 22 мм для ДВУХ динамиков Alpine серии R.

Поделиться новостью с друзьями:

hertz ES-250, авто нива в багажник,задняя стенка под наклоном относительно сиденья,чтоб не большой но соответствовал динамику.Какие цифры куда вставить для старта?

1. Скачиваете прогрмму JBL Speakershop.
2. Рассчитываете объём короба по параметрам Тиля-Смолла, найденные в интернете по названию модели динамика.
3. Пишете размеры короба по ширине, глубине, высоте в калькуляторе на этой странице, чтобы получился искомый объём, полученный в п.2

Скажите пожалуйста, будет ли правильно работать сабвуфер, если корпус сделать по параметрам(объём, диаметр и длина порта), указанным производителем динамика в документации, можно ли им доверять?

В 70% случаев эти расчёты не соответствуют правде, часто не учитывается передаточная функция салона.

Доброго времени суток. Мне нужна помощь в выборе коробка под 2 саба ALPHARD Audio Extreme GR-15F (AL/Cu) «15»

Технические характеристики ALPHARD Audio Extreme GR-15F (AL/Cu):

Размер: 15″
Материал рамы: Алюминий
Материал дифузора: Прессованная бумага
Материал подвеса: Пена
Материал катушки: алюминий/медь
Диаметр катушки: 3″
Сопротивление катушки (impedance): 1+1Ohm/2+2Ohm
Сопротивление постоянному току (DCR): 0.7+0.7Ohm/1.4+1.4Ohm
Мощность RMS: 2000Watt
Мощность пиковая: 7000Watt
Чувствительность: 92/86dB
Материал магнита: Феррит
Вес магнита: 136Oz x 2
Х-max: 28/28
Fs: 47/32Hz
Vas: 39/48

Я недавно делал короб под один такой динамик, но Вам сюда для начала:
Как рассчитать объём сабвуфера? Спроси у Мастера.

А тип коробка зависит от машины, типа кузова, давления или качества(тут скорее всего давка) в итоге, музыкальных предпочтений(негры, попса, рок, дабстеп), составе системы.

Я смысла не пойму этого калькулятора. Что он считает-то.
Я ввёл внутренние размеры 32Ш 32В 32Г 1,8Т, и что он солсчитал. Fs даже не дал. Что он считает?? А литраж (объём) я даже в уме. Мне нужно узнать размер относительно диап частот 100гц-500гц. Какой будет размер ящика.

Он считает соотношение внешних, внутренних размеров относительно фазоинвертора и его настройки. Получаемые параметры без ФИ — так, просто для ленивых.

Или вот например мне надо узнать размеры короба на динамик 6″. Есть простая прога?

Сайт супер! Очень рад что сюда попал. Раньше ломал мозги вдребезги всякой кучей формул и расчётов. Конечно, было бы лучше, если еще добавить дюжину входных параметров, как атмосферное давление, температура и влажность воздуха, параметры динамика (если название и фирма неизвестна) и т. д., чтобы точность расчетов была больше. Спасибо еще раз создателям сайта!

Рад, что Вам нравится. Спасибо за отзыв!

1.С кокой стороны делать щелевой ФИ?(я сделал со стороны динамика, с верху)
2.Обязательно делать скошенную стенку?( сделал прямоугольный)

1. Нормально, в плоскости динамика, с любой стороны.
2. Не обязательно.

Возможно ли при помощи данного калькулятора рассчитать размеры отверстия для фазоинвертора (трубы) на короб стелс? У стелса нет точных размеров, а как я понимаю для данного калькулятора эти данные обязательны. Спасибо!

Для расчёта отверстия и длины фазоинвертора калькулятор применить можно, если известен чистый объём короба, который считается в специализированных программах.

Следовательно, не зная литраж и настройку ФИ, сделать Вы ничего не сможете.

Здраствуйте, Игорь. Хотел предложить-спросить, добавится ли в калькуляторе функция выбора количества динамиков?

Добавится, но это будет не скоро.

Ребят программа работает ращитал короб на по сваи внешним порамитрам на 39герц проверил настройку как видео увидел ложеш на диффузор дина мелкий хлам и прогоняиш по генератору че тот! Так вот дефузор перестал ходить ровно на 39герц! Хотите вертикальный хотите нет право ваше!
Создатель большое тебе респект здоровья и бобра побольше))) Мне прога очень помогла добиться нужной частоты саба правда для компьютерных колонок но все же теперь мини акустика качает довольно зачетно друзья оценили и не поверили что так может играть саб бас очень стал приятным спасибо разработчикам этой программы и администраторам этого сайта буду пользоваться и дальше самое хорошее что расписанно все по полочкам какая частота нужна и в калькуляторе только ставишь значение и смотришь что получилось, спасибо очень благодарен

как сделать расчет, своими руками в машину, 12 дюймов чертеж, как рассчитать корпус под активный саб Стелс, 15, 10, ремонт, схемы, размеры, объем, какой лучше собрать из обычного динамика, виды

У многих автомобилистов возникает желание изготовить короб для сабвуфера своей машины. Такая конструкция предназначается для раскрытия всего потенциала автомагнитолы и получения глубокого, чистого и объемного звука. Однако процесс изготовления короба для сабвуферов требует больших усилий и занимает много времени.

Виды сабвуферов

Разбираясь, как сделать сабвуфер, необходимо оценить свойства основных типов этих устройств. Пользователь может сделать выбор среди таких разновидностей:

1. Активный сабвуфер.
2. Модели пассивного типа.

Активные конструкции выпускаются с усилителем и кроссовером, что гарантирует хорошее звучание с подавлением высокочастотного диапазона. Такие модели способны работать с любыми источниками.

Образцы второй группы не оснащаются усилительными узлами, а их подключение осуществляется к штатной магнитоле. Минусом пассивного прибора является полная загрузка каналов, что ухудшает качество воспроизводимого звука.

В зависимости от конструктивных особенностей выделяют такие виды коробов: открытые и закрытые ящики (ЗЯ). Первые встраиваются в отделочные элементы салона, а последние — выполнены в виде самостоятельных ящиков, внутри которых установлен динамик с низкочастотным диапазоном.

Необходимые инструменты

Чтобы самому сделать корпус для сабвуфера, нужно подготовить такие инструменты:

1. Приспособления для резки древесины. Можно воспользоваться электрическим лобзиком или ножовкой.
2. Отвертка или шуруповерт.
3. Рулетка или другой измерительный прибор.
4. Карандаш для нанесения разметки.
5. Отделочный материал.
6. Ножницы.

Из чего делать

Чтобы сделать сабвуфер своими руками, важно позаботиться и о материалах для его создания. В первую очередь стоит подготовить следующее:

1. Динамики. Выбирая динамик, следует оценить его технические параметры: они должны соответствовать возможностям автомобильной магнитолы. Если покупается новая деталь, то все характеристики будут указаны на упаковке или в листе-вкладыше.
2. Листы МДФ. Еще корпуса для сабвуферов делают из фанеры, ДСП и ДВП. Тип материала выбирается с учетом габаритов будущей конструкции.
3. Акустический кабель.
4. Состав для герметизации или ПВА-клей.
5. Крепежные элементы. В их качестве используются саморезы, поскольку гвозди для такой работы применять запрещено.
6. Смола-эпоксидка.
7. Лакокрасочное средство.

Какой динамик выбрать

Чтобы сделать сабвуфер из обычного динамика, необходимо учитывать ряд параметров, поскольку они влияют на размеры будущего ящика для колонок. Нередко неопытные водители допускают ошибку и выбирают устройство по мощности. Однако эти значения указывают только на допустимую нагрузку, с которой динамик сможет справляться в течение часа или нескольких секунд. Поэтому мощный прибор не гарантирует хорошего и отчетливого звучания.

При выборе изделия в первую очередь нужно оценивать свойства диффузора. Чтобы получить меньше искажений при пиковой громкости, лучше использовать крупные конструкции с небольшой амплитудой колебаний.

Поскольку диффузор подвергается увеличенному воздушному сопротивлению, материал, из которого он изготовлен, должен быть прочным и надежным. Изделия из бумаги подходят только для «подзвучивающих» динамиков. Модели на основе полипропилена отличаются чувствительностью к температурным скачкам и минимальной жесткостью, поэтому их применяют в бюджетной автомобильной акустике. Наилучшим решением считается углеволокно и кевлар.

Что касается металлических акустических систем, то они обеспечивают точное звукоизвлечение с интенсивным резонансом. Однако эти особенности нравятся только некоторым пользователям.

При выборе динамика учитывается и его чувствительность. Оценить характеристику можно по габаритам и мощности магнитного элемента.

Еще следует обратить внимание на частоту резонанса.

Как рассчитать короб

Расчет короба производится по готовым алгоритмам или с нуля. В интернете есть масса калькуляторов, которые позволяют сделать точный расчет для корпуса, определить, какой нужен короб объемом и каковы оптимальные размеры. Чтобы исключить отклонения, нужно учитывать ряд правил.

Для начала вычисляем объем сабвуфера. Для двух динамиков диагональю 15 дюймов лучше посчитать 60-литровый короб, а для 12 дюймов — 45-литровый. Оптимальная высота составляет h=340 мм=34 см=0,34 м, а допустимая длина L=680 мм=68 см=0,68 м. 1 литр = 1•10−3 м³ 1 л = 0.001 м³ тогда V= 45 л = 0,0 4 м³.

Если корпус будет размещаться в нише крыла и обладать сложной геометрической конструкцией, необходимо проводить расчет корпуса по всем частям, разделяя объемы обеих сторон.

Чертежи

Чертежи коробов для сабвуфера и схемы с подробным отображением всех элементов для 12, 8 дюймов или для 10 дюймов предоставляются в свободном доступе. Они упрощают проведение расчета для корпуса и помогают изготовить самодельный ящик без отклонений от правил.

На схеме продемонстрированы точные размеры, литраж и размещение деталей короба под 2 или больше динамиков.

Как собрать сабвуфер

После подготовки всех инструментов и материалов, можно начинать работы по изготовлению конструкции. Сделать короб для сабвуфера 12 дюймов с диаметром 30 см достаточно просто. В первую очередь следует проделать отверстие под будущий динамик, выдерживая расстояние от центра до стенок в 20 см.

Дальше нужно руководствоваться следующей инструкцией:

1. Подготавливаем основные элементы будущего самодельного корпуса. Их параметры рассчитывают заранее на проверенном ресурсе с онлайн-калькуляторами.
2. Проделываем отверстие спереди фанерного листа или МДФ, ДСП-плиты.
3. Вырезаем над отверстием щель под фазоинверторную трубку и прикручиваем отсек.
4. Склеиваем боковые элементы клеем ПВА и скрепляем с помощью саморезов. Важно закручивать крепежные элементы до упора, поскольку любые пустоты негативно скажутся на качестве звука.
5. Вырезаем места под провода сзади корпуса.
6. Перед соединением всех составляющих помещаем в короб динамик.
7. Завершающий этап подразумевает проведение отделки внутреннего пространства. Следует замазать стыки и щели герметиком или эпоксидной смолой, чтобы улучшить герметизацию.
8. Внешняя отделка заключается в обтягивании корпуса карапетовой тканью. Карапет натягивается и крепится эпоксидкой или мебельным степлером.

После завершения всех этапов осуществляется финальная сборка с подключением к штатной автомагнитоле.

Поскольку закрытый фазоинверторный короб (ФИ) отличается крупными размерами, владельцы авто предпочитают устанавливать компактный сабвуфер «Стелс», сделанный своими руками. Мини-модель демонстрирует отчетливое звучание широкого диапазона частот и занимает меньше места в машине.

В большинстве случаев короб под 10 сабвуфер размещается в багажнике, однако некоторые люди практикуют монтаж в крыле или нише запаски.

Оптимальный объем для бесперебойной и качественной работы устройства составляет 18 литров, если задействуются 12-дюймовые «сабы».

Чтобы правильно сделать короб для сабвуфера, можно рассматривать упрощенный вариант с созданием закрытого ящика. Его создают по тем же принципам, что и фазоинверторную модель, но без проделывания щели. ЗЯ обладает отверстием под динамик, поэтому его конструктивное исполнение выглядит достаточно просто.

Всевозможные разновидности бандпассов представляют собой полноценный фазоинвертор, но в видоизмененном формате. Поэтому собрать самодельный саб достаточно просто.

Наиболее сложной конструкцией считается сабвуфер в виде рупора. Из-за сложностей изготовления начинающие мастера отказываются от этого варианта, отдавая предпочтение более упрощенным моделям. Однако рупор отличается объемными низами и обеспечивает глубокое звучание всех частот. Но любое отклонение от чертежей сделает все усилия бесполезными, т.к. саб не будет звучать как нужно.

Поэтому специалисты рекомендуют выбирать вариант закрытого ящика или фазоинверторного короба для саба. Еще простым исполнением характеризуется бандпасс.

Собирая короб под сабвуфер, важно соблюдать все правила техники безопасности и быть осторожным. Работа подразумевает использование колющих и режущих предметов, а также электрического инструмента. Применять неисправные приспособления запрещено.

Как установить сабвуфер

Установка короба для сабвуфера в машину своими руками не является сложной задачей. Однако для благополучного монтажа нужно владеть некоторыми навыками и инструментом. Помимо размещения сабвуфера и усилителя, следует позаботиться о таких сопутствующих приспособлениях:

1. Предохранители.
2. Проводка.
3. Конденсаторы.
4. Пластиковые хомуты.
5. Гаечные ключи.
6. Изолента и кусачки.

После выбора оптимального места под монтаж саба нужно удостовериться, что оно сможет справляться с резонансами от прибора. Не разрешается ставить короб на хрупких конструкциях машины.

Провода подключаются по такой схеме:

1. Для начала нужно вывести кабель к усилителю.
2. Дальше выполняется подключение усиливающего узла с автомобильной магнитолой.
3. Кабель с плюсовым значением обворачивается гофрой с целью защиты от деформации.
4. Предохранитель фиксируют на том же проводе, выдерживая минимальное расстояние между элементами питания.

Перед запуском самодельного саба важно проверить, отключена ли аккумуляторная батарея. Данное правило позволит обезопасить себя от удара электрическим током и избежать выхода из строя магнитолы.

Настройка

Следующий этап предусматривает полную настройку сабвуфера. Однако эксперты в области автозвука рекомендуют проверять все параметры еще при проектировании короба, чтобы исключить отклонения и ошибки.

Чтобы грамотно настроить систему, важно следить за параметрами динамика. Если модель характеризуется высоким качеством звучания в ФИ корпусе, порт настраивают как выше, так и ниже с учетом воспроизводимой музыки.

Настройка низкочастотного фильтра начинается с включения этого компонента. На заводских сабах он называется LPF (low pass filter).

Дальше задействуется еще один фильтр под названием «сабсоник», работающий в высокочастотном диапазоне или суббасовой области. Он используется для удаления инфранизких частот. Однако не все усилители поддерживают эту опцию, но если она присутствует, лучше активировать его.

Задача «сабсоника» заключается в защите сабвуферного динамика от повреждения при воспроизведении частот, которые находятся за пределами слышимого диапазона, т.е. 20-25 Гц или ниже. Работая с такими частотами, диффузор увеличивает свой ход, что повышает риск выхода из строя катушки.

Специалисты рекомендуют настраивать фильтр на 5 Гц ниже частоты фазоинверторного порта. Если выбираемая частота составляет 35 Гц, то настройка «сабсоника» выполняется на 30 Гц.

Особое внимание нужно уделить настройке акустической фазы. Она способствует правильному звучанию передних динамиков совместно с задними. Если звук слышится только сзади машины, значит при настраивании были допущены ошибки.

Некоторые усилители оборудованы «крутилкой» фазовращателя, которые обеспечивает равномерное поворачивание фазы.

Еще следует выставить задержки. Подобная возможность присутствует только на процессорных устройствах или при подключении внешних модулей.

Во многих акустических системах низкие частоты воспроизводятся с задержкой, что ухудшает качество звучания и не позволяет наслаждаться любимой композицией в полной мере. Чтобы исключить неприятность, нужно сделать корректировку задержек.

Возможные неисправности и ремонт

Ремонт сабвуфера своими руками может потребоваться при механическом повреждении его элементов. Если катушка сталкивается со звуковой частотой, которая превышает допустимую, она может выйти из-строя. Аналогичная проблема возникает при прослушивании музыки с максимальным усилением, что приводит к разрыву диффузора. Ремонтировать узел достаточно просто, т.к. его можно заменить новым.

Восстановление работоспособности диффузора или катушки — сложная задача, которая потребует много времени и усилий, и каждый специалист, который отремонтировал такой узел, порекомендует выполнить замену.

Нередко к поломке приводит перегрев внутренних деталей саба. Проблема связана с загрязнением внутреннего пространства пылью и техническим мусором. Для начала нужно оценить показатели напряжения в БП с помощью тестера — если оно отсутствует, придется заменить блок питания.

При осмотре внутреннего пространства можно найти вздутые конденсаторы или почерневшую обмотку. Испорченные элементы нужно выпаять паяльником и заменить новыми — исправными.

Ремонт динамика начинается с разборки и демонтажа головки сабвуфера. Все действия нужно выполнять без спешки, поскольку резкие движения могут привести к повреждению гильзы катушки.

Плюсы и минусы самодельного короба

Самодельный корпус для сабвуфера 12 обладает как плюсами, так и минусами. К положительным особенностям этих изделий относят:

1. Экономию средств. Процесс изготовления сопряжен с минимальными денежными затратами.
2. Простоту самодельного создания. Если придерживаться чертежей, правильно рассчитать короб и следовать пошаговой инструкции, работа не займет много времени.
3. Возможность изготовить красивый короб под любую геометрию салона. В собранном виде маленький корпус будет выглядеть стильно и придаст салону машины дополнительную элегантность.

Из минусов выделяют ограниченный набор функций и ряд проблем при настройке акустической системы.

Расчет объема корпуса для динамика

Один из самых сложных вопросов, возникающих при расчете короба, это необходимый чистый объем, который подходит вашему динамику.

Просим учесть, что данный калькулятор объема фазоинверторного короба работает в тестовом режиме и формула для расчета может корректироваться.

Для расчета объема короба, необходимы всего три значения: размер динамика, резонансная частота и полная добротность. Стоит учесть, что параметры, которые дает производитель, это примерные параметры данной модели, а не конкретно вашего динамика.

EBP (Efficiency Bandw >

Данный показатель дает представление о подходящем акустическом оформлении для вашего сабвуфера.
Используйте данную шкалу, чтобы понять, подходит сабвуфер больше для закрытого или фазоинверторного ящика. Если показатель EBP менее 50 – сабвуфер больше подходит для ЗЯ, показатель EBP более 90 – сабвуфер больше подходит для ФИ, показатель EBP между 50 и 90 – сабвуфер подходит как для ЗЯ так и для ФИ.

Примерный объем фазоинверторного короба для данного динамика:

* Данный параметр является приблизительным, не стоит воспринимать его как точное окончательное значение

Навигация

© 2019 – Программа для расчета короба сабвуфера. Вся информация, представленная на данном веб-сайте предназначена для свободного просмотра неограниченного круга лиц. Разрешается использование материалов (распечатывание, копирование) при условии указания ссылки на источник. Вопросы и замечания принимаются на [email protected]

Продолжая работу с сайтом, вы даете согласие на использование сайтом cookies и обработку персональных данных в целях правильного функционирования и улучшения сервиса.

20 марта 2019
Преимущество закрытого ящика (ЗЯ) заключается в том, что задняя поверхность диффузора динамической головки не излучает в пространство вне АС. Таким образом, полностью отсутствует «акустическое короткое замыкание», следствием чего является минимальный уровень искажений, вносимых корпусом в итоговое звучание акустической системы, по сравнению с другими типами акустического оформления (при условии достаточной жёсткости корпуса, разумеется).

Недостатком закрытых АС является то, что диффузоры их головок нагружены дополнительной упругостью объема воздуха внутри корпуса. Наличие дополнительной упругости приводит к повышению резонансной частоты подвижной системы головки в закрытом оформлении и, как следствие, к сужению воспроизводимого диапазона частот снизу. При размещении динамической головки в закрытом ящике, повышаются требования к корпусу АС. В общем случае можно сказать, что в закрытом оформлении ухудшается равномерность частотной характеристики АС в области средних и высоких частот из-за резонансных явлений в оформлении. Существенным минусом также является более низкий КПД ЗЯ, по сравнению с другими вариантами оформления.

Если вам неизвестны TS-параметры динамика, то объёмы ЗЯ, мало сдвигающего частоту основного резонанса, можно примерно рассчитать в зависимости от эффективного диаметра диффузора, по эмпирической формуле:

V = 125 · D 2 [см 3 ]

Здесь:
D – эффективный диаметр диффузора [см].

При измерении этого показателя подвес в расчёт не берётся, поэтому обычно D

80-85% от установочного диаметра динамика.
Глубина диффузора влияет на эффективный диаметр. Более глубокий диффузор даст большую площадь диффузора с тем же диаметром.
Именно поэтому встречается разная эффективная площадь у динамиков одинаковых по диаметру – те которые имеют большую эффективную площадь обычно либо более глубокие, либо имеют меньший подвес, что увеличивает их эффективную площадь.

Для более точного расчёта необходимо знать хотя бы два TS-параметра используемой динамической головки, а именно:
V_as – эквивалентный объём,
f_s – собственная резонансная частота

Зная эквивалентный объём динамической головки и её собственную резонансную частоту, можно рассчитать резонансную частоту fс закрытого оформления заданного объема V:

Из этой формулы вытекает, что частота резонанса закрытой АС объёмом V = V_as, возрастает в 1.41 раза, т.е. f_c = 1.41 · f_s, а в корпусе вдвое меньше V_as – в 1.73 раза, и т.д.

Если собственная резонансная частота неизвестна, можно разместить излучатель в ящик, внутренний объём которого рассчитан по приближённой формуле (90-100) · D 2 и измерить резонансную частоту получившегося оформления.

После этого, зная f_c, из предыдущей формулы можно будет вывести собственную резонансную частоту динамической головки без оформления f

s.

Если же неизвестен эквивалентный объём, зная f_c в объёме V и собственную частоту f_s, определить эквивалентный объём можно по формуле:

Для приблизительного расчёта закрытого ящика этих параметров зачастую бывает достаточно. Однако, если вам необходимо более точно рассчитать корпус, необходимо будет также учесть и полную добрость АС, так как она влияет на резонансную частоту АС. Для дальнейших расчётов уже необходимо знать собственную добротность динамической головки.

Известно, что минимальная неравномерность частотной характеристики закрытых АС имеет место при полной добротности АС Q_tc = 1 и составляет 1,3 дБ.

При проектировании сабвуфера нужно помнить, что собственная полная добротность НЧ-головки предназначенной для закрытых АС (с учётом сопротивления индуктивности кроссовера, соединительного кабеля и выходного сопротивления УМЗЧ), не должна превышать 0.8-1.1. В противном случае АС будет раздемпфированной и объём воздуха практически не будет оказывать влияния на динамик. Это означает, что при подаче сигнала, в колебания головки, помимо колебаний с частотой сигнала, будут подмешиваться и колебания и с частотой собственных колебаний, близкой к резонансной частоте. Для слушателей это будет проявляться в том, что к звучанию программы будет примешиваться звучание этой частоты как своего рода «гудение», «нечистота» низких тонов.

Аналогичная ситуация складывается, если объем ящика превышает эквивалентный объем динамика втрое или больше. Если такое соотношение выполняется, резонансная частота и полная добротность системы останутся практически такими же, какими они были у динамика без оформления. На практике такая конфигурация практически не используется.

Как уже было показано выше, с уменьшением объема добротность системы и ее резонансная частота растут одинаково. Связь резонансной частоты закрытой АС, добротности и экивалентного объема легко проиллюстрировать следующей таблицей:

Как самостоятельно рассчитать короб для сабвуфера.

Чтобы изготовить короб сабвуфера для автомобиля, зачастую появляется вопрос.  Как рассчитать размер корпуса для сабвуфера? Но что бы провести расчёт корпуса, нужно знать объем нашего короба.
Существует такое предположение, что при известном объеме корпуса форма этого корпуса на качество звука не влияет.
В интернете есть куча программ для расчёта корпуса под сабвуфер. например: JBL SpeakerShop;  Winisd beta
Но и самому без каких либо программ можно произвести расчёт корпуса сабвуфера самостоятельно.Зная, объем равен V=h x L x A (где h это высота, L -Длина, А-ширина).
Например для 12-ти дюймового сабвуфера (305мм) рекомендуется объем равный 45 Л.

А допустимая высота для корпуса в автомобиле равна 340мм (H=340mm)

Длина 680 mm (L=680mm) ,

Нужно расчитать ширину по формуле:

A=V/Lxh

Допустимая высота (h) для высоты в авто h=340mm=34см см=0.34м,

а допустимая длинна L=680mm=68cm=0.68M
1 литр = 1•10?3 м? 1 л = 0.001 м? тогда V= 45 л = 0,045 м

Не стоит забывать что существует внутренний и внешний объем. Рекомендуется учитывать толщину материала, из которого строится корпус для сабвуфера.
Если толщина нашего материала равна 2-ум мм (0.02м), тогда обрезаем измеренные величины высоты и длины на толщину материала с обеих сторон и расчитываем внутренний объем короба.

h = 0,34м -0,02 х 2= 0,3м; L = 0,68м – 0,04м = 0,64м.

Кроме всего этого необходимо учесть при расчете и обьем внутренних деталей, таких как распорки. Примером в качестве распорок возьмем брус толщиной 3х3 см, 4 бруска с длиной 0.64м (L=0.64м) и 4 бруска с длиной 0.24м ( длина получившееся из высоты h уменьшенной на 3 см с обеих сторон 0,3 – 0,03 х 2 = 0,24)Пока учитывать внутренние распорки по бокам не будем. Объем, который будет у распорок в этом случае — V=(0,03 x 0,03 x 0,64) x 4 +(0,03 x 0,03 x0,24) x4=0,003168 м?.

Тогда увеличиваем объем короба на объем распорок. V= 0,048168 м? А = V/L x h = 0, 048168м? /0,3м x 0,64 = 0,2509м Если объём увеличить и на объем распорок боковых тогда, А=0,255 м.
Хотим сделать сабвуферный корпус с чуть наклоненной передней стенкой, в этом случае длины боковых стенок изменятся: если, А=0,255 м,

тогда А= а + b / 2= 0,33 + 0,18 /2=0,255 , то есть уменьшите величину длины «b» на величину на которую увеличите величину «а».

Если необходимо рассчитать объем короба для сабвуфера сложной формы, к примеру, корпус сабвуфера устанавливается в нишу крыла, и будет иметь сложную геометрическую форму, повторяя геометрию ниши, при этом задняя часть корпуса сабвуфера имеет разные формы.
В этом случае придётся рассчитывать корпус сабвуфера по частям, считая отдельно объемы «1» и «2» частей.

Какой объем нужен для 12 сабвуфера — MOREREMONTA

В автозвуке существует множество вариантов акустических оформлений коробов. Поэтому многие новички не знают, что выбрать лучше всего. Наиболее популярные виды коробов для сабвуфера – это закрытый ящик и фазоинвертор.

А также существуют такие оформления, как бандпасс, четвертьволновый резонатор, фриэир и другие, но при построении систем они применяются крайне редко по разным причинам. Решать, какой выбрать короб для сабвуфера должен сам владелец динамика исходя из требований к звучанию и опыта.

Советуем обратить внимание на статью из какого материала лучше делать сабвуферный короб. Мы наглядно продемонстрировали как влияет жёсткость короба на качество и громкость баса.

Закрытый ящик

Данный тип оформления самый простой. Закрытый ящик для сабвуфера несложно рассчитать и собрать. Его конструкция представляет собой короб из нескольких стенок, чаще всего из 6.

Преимущества ЗЯ:

1. Несложный расчет;
2. Несложная сборка;
3. Маленький литраж готового короба, а следовательно компактность;
4. Хорошие импульсивные характеристики;
5. Быстрый и четкий бас. Хорошо отыгрывает клубные треки.

Недостаток у закрытого ящика всего один, но он порой является решающим. У данного типа оформления очень низкий уровень КПД относительно других коробов. Закрытый ящик не подойдет для тех, кому хочется высокого звукового давления.

Однако он подойдет для любителей рока, клубной музыки, джаза и подобного. Если человеку хочется баса, но нужно место в багажнике, то закрытый ящик – это идеальный вариант. Закрытый ящик будет плохо играть если выбран неправильный объем. Какой объём короба нужен для данного типа оформления уже давно решили опытные люди в автозвуке путем вычислений и экспериментов. Выбор объема будет зависеть от размера сабвуферного динамика.

Чаще всего встречаются динамики таких размеров: 6, 8, 10, 12, 15, 18 дюймов. Но также можно найти динамики других размеров, как правило в инсталляциях они используются очень редко. Сабвуферы диаметром 6 дюймов выпускаются несколькими компаниями и в инсталляциях также встречаются редко. В основном люди выбирают динамики диаметром 8-18 дюймов. Некоторые люди указывают диаметр сабвуферного динамика в сантиметрах, что не совсем правильно. В профессиональном автозвуке принято выражать размеры в дюймах.

Рекомендуемый объём для сабвуфера закрытый ящик:

• для 8-дюймового сабвуфера (20 см) требуется 8-12 литров чистого объема,
• для 10-дюймового (25 см) 13-23 литров чистого объема,
• для 12-дюймового (30 см) 24-37 литров чистого объема,
• для 15-дюймового (38 см) 38-57- литров чистого объема
• а для 18-дюймового (46 см) потребуется 58-80 литров.

Литраж дан приблизительно, так как для каждого динамика нужно выбирать определенный объем, исходя из его характеристик. Настройка закрытого ящика будет зависеть от его объема. Чем больше объем короба, тем меньше будет частота настройки короба, бас получится более мягкий. Чем объем короба меньше, тем частота короба будет выше, бас получится более чёткий и быстрый. Не стоит слишком увеличивать или убавлять объем, так как это чревато последствиями. При расчёте короба придерживайтесь объёму который был указа выше Если будет перебор объема, то бас получится расплывчатым, нечетким. Если объема не будет хватать, то бас будет очень быстрым и «долбить» по ушам в худшем смысле этого слова.

От настройки короба зависит многое, но не менее важный момент — это «Настройка магнитолы».

Фазоинвертор

Данный тип оформления довольно сложнее рассчитать и построить. Его конструкция значительно отличается от закрытого ящика. Однако у него есть преимущества, а именно:

1. Высокий уровень КПД. Фазоинвертор будет воспроизводить низкие частоты намного громче, чем закрытый ящик;
2. Несложный расчет корпуса;
3. Перенастройка в случае необходимости. Это особенно важно для новичков;
4. Хорошее охлаждение динамика.

Также фазоинвертор имеет и недостатки, число которых больше, чем у ЗЯ. Итак, минусы:

• ФИ громче, чем ЗЯ, но бас здесь уже не такой четкий и быстрый;
• Размеры ФИ короба гораздо больше по сравнению с ЗЯ;
• Большой литраж. Из-за этого готовый короб будет занимать больше места в багажнике.

Исходя из преимуществ и недостатков можно понять, где используются ФИ короба. Чаще всего их используют в инсталляциях, где необходим громкий и выраженный бас. Фазоинвертор подойдет для слушателей любого репа, электронной и клубной музыки. А также он подойдет для тех, кому не нужно свободное место в багажнике, так как короб будет занимать почти все пространство.

ФИ короб поможет получить больше баса, чем в ЗЯ от динамика маленького диаметра. Однако для этого потребуется гораздо больше места.

Какой объем короба требуется для фазоинвертора?

• для сабвуфера диаметром 8 дюймов (20 см) понадобится 20-33 литров чистого объёма;
• для 10-дюймового динамика (25 см) – 34-46 литров,
• для 12-дюймового (30 см) – 47-78 литров,
• для 15-дюймового (38 см) – 79-120 литров
• и для 18-дюймового сабвуфера (46 см) нужно 120-170 литров.

Как и в случае с ЗЯ, здесь даны неточные цифры. Однако в ФИ корпусе можно «играть» с объемом и брать значение меньше рекомендуемых, выясняя при каком объеме сабвуфер играет лучше. Но не стоит слишком сильно увеличивать или ужимать объем, это может привести к потере мощности и выходу динамика из строя. Лучше всего опираться на рекомендации производителя сабвуфера.

От чего зависит настройка ФИ короба

Чем больше объем короба, тем меньше будет частота настройки, скорость баса уменьшается. Если же нужна частота повыше, то объем необходимо уменьшить . Если у вас номинальная мощность усилителя превышает номинал динамика, то объём рекомендуется делать поменьше. Это нужно для того, чтобы распределить нагрузку на динамик и исключить его превышение хода. Если же усилитель слабее динамика то объём короба рекомендуем сделать чуть больше. Это компенсирует громкость из-за недостачи мощности.

Площадь порта также должна зависеть от объема. Средние значения площади порта динамиков следующие:

для 8-дюймового сабвуфера потребуется 60-115 кв.см,

для 10-дюймового – 100-160 кв.см,

для 12-дюймового – 140-270 кв.см,

для 15-дюймового – 240-420 кв.см,

для 18-дюймового – 360-580 кв.см.

Длинна порта так же влияет на частоту настройки сабвуферного короба, чем длиннее будет порт тем ниже настройка короба, чем короче порт соответственно частота настройки выше. При расчете короба для сабвуфера прежде всего необходимо ознакомиться с характеристиками динамика и рекомендуемыми параметрами корпуса. В некоторых случаях производитель рекомендует совершенно иные параметры короба, чем те, которые даны в статье. Динамик может иметь нестандартные характеристики, из-за чего он будет требовать определенного короба. Такие сабвуфер чаще всего встречаются у компаний-производителей Kicker и DD. Однако у других производителей такие динамики также имеются, но в гораздо меньших количествах.

Объёмы даны примерные, от и до. Он в зависимости от динамика будут отличаться, но как правило они будут находиться в одной и той же вилке… К примеру для 12 дюймового сабвуфера это 47-78 литров а порт будет от 140 до 270 кв. см, а как более подробно рассчитать объём, всему этому мы будем учиться в последующих статьях. Надеемся что данная статья ответила вам на ваш вопрос, если у вас есть замечания или предложения вы можете оставить свой комментарий ниже.

Когда-то встала задача сделать хороший и качественный звук в своей машине, в дополнение к колонкам, решил что для НЧ звучание, мне необходим сабвуфер. Но от готового решения купить готовый сабвуфер заставило отказаться цена, и материалы короба.Качественным будет сделать сабвуфер своими руками. И начал с расчета короба под нч динамик.

Итак, представляю вашему вниманию Динамик HERTZ ES 300.

Общие характеристики:
Тип сабвуфер
Типоразмер 30 см (12 дюйм.)
Количество полос 1
Мощность 350 Вт (номинальная), 700 Вт (максимальная)
Чувствительность 92 дБ
Диапазон воспроизводимых частот 25 — 250 Гц
Импеданс 4 Ом

Сабвуфер:
Корпус нет
Рекомендуемый корпус закрытый ящик, фазоинверторный

НЧ-динамик:
Размеры 300 мм
Материал диффузора пресованная целлюлоза
Материал подвеса пористая резина
Установочная глубина 141 мм
Установочное отверстие 276 мм

Теперь необходимо знать какого типа бывают короба сабов.

Есть ЗЯ (самая простая кострукция, из названия все понятно), есть ФИ (Фазоинвертор) ЗЯ но с портом (порт бывает круглый(кусок трубы пластиковой) или щелевой (внутри короба делают дополнительные стенки определенной длины и объема, так же есть рупор, есть ЧВ(как я называю багажник давай до свидания) и многое другое. Я для себя выбрал ФИ самое приемлемое для меня. Позже через годик сделаю ФИ с двумя динами. Но сейчас не об этом. Тип Корпуса выбран.
Теперь необходимо прикинуть чистый объем ( у меня он 50 литров) и в зависимости от музыки которую вы слушаете выбираем частоту порта ( у меня 35 ГЦ, что то среднее и более для всех форматов музыки).
Далее скачал программу JBL SpeakerShop абсолютно бесплатная. Пользуясь мануалом, а именно

Я ввел даныые своего динамика желаемый чистый объем и настройку порта.
Подводя итоги:
Чистый объем — 50 литров
Нстройка 35 Гц
Порт — 5×32 см
Длина порта — 70 см
Зная это открываем следующее видео и расчитываем короб

Вот что у меня получилось

Расчет Закончен. Фанера куплена. Переходим к следующему этапу.

Фанера была распилена на следующие куски:

А — 69,6х35,6 см — 2 шт
В — 32х32 см
С — 69,6х32 см
D — 33,8х32 см
E — 62,8х32 см
F — 36,2х32 см
G — 25,2х32 см

Все отпилил минут за 15 электро-лобзиком. В кое каких местах срезы получились не идеально ровными их немного пришлось шлифовать очень грубой шкуркой (80) прибитой к брусочку, чтобы сделать плоскость.Сначала к доске А прикручиваем доску B,

Перед тем как прикручивать стенку к стенке, на все стыки наносил герметик. затем по краям стягивал 2 саморезами (по 1 с каждого края) временно, лишний силикон выдавился, убираем его туалетной бумагой или салфеткой. Затем берем 2 сверла. Сверлом 2,5 мм сверлим примерно 5 см отверстие, затем сверлим 9 мм сверлом углубление для шляпки. Лично я делал промежутки в 3 см между саморезами. прикрутили. ждем минут 40 и прикручиваем далее по порядку доску за доской. После того как прикрутили стенки A B C D на все внутренние стыки наносим силикон и срезаем пальцем, окутанным салфеткой ( я срезал строительным ластиком для силикона, на углах этого ластика разные срезы по мм). Смысл в том что все стыки внутренние с обилием должны быть промазаны силиконом, чтобы воздух вытесняемый сабом не выходил через щелку и он не свистел. Как все собрал промазал отверстия от саморезов силиконом и срезал под плоскость.

На 88 клей клеим карпет… выложу видео по котрому наклеил.

Короб под сабвуфер

Как вы оформите сабвуфер, так он и зазвучит. Конечно, есть готовые варианты – корпусные низкочастотники, однако требовать от них реальной производительности и вибраций не стоит. Это «середина», рассчитанная на среднестатистического потребителя, далеко не аудиофильский и творческий формат.

Самыми популярными типами акустического оформления низкочастотников являются закрытые ящики и фазоинверторы. Написано о них много, подробно рассказывается о преимуществах и недостатках, есть отзывы, примеры и многое другое.

Короб под сабвуфер требует точнейшего расчета, есть даже специальная программа для расчета объема короба сабвуфера. Если вы сталкиваетесь с этим вопросом впервые, лучше обратиться к профессионалам. Иначе получится плачевный результат: деньги на ветер и отсутствие звука, к которому стремимся.

Какой объем короба нужен для закрытого ящика?

• Сабвуфер 8 дюймов – короб 8-12 литров в чистом виде
• Сабвуфер 10 дюймов – короб 13-23 литров
• Сабвуфер 12 дюймов – короб 24-37 литров
• Сабвуфер 15 дюймов – короб 38-57 литров

Точный объем не обозначить, так как каждый НЧ динамик имеет свои характеристики и требования к установке, здесь немаловажна и настройка. Если объема короба будет больше, чем нужно, то низкие частоты получатся расплывчатыми, не четкими. Если меньше – бас станет «быстрым» и резким, это слишком для человеческого слуха.

Какой объем короба нужен для фазоинвертора?

• Сабвуфер 8 дюймов – 20-33 литра в чистом виде
• Сабвуфер 10 дюймов – 34-46 литров
• Сабвуфер 12 дюймов – 47-78 литров
• Сабвуфер 15 дюймов – 79-120 литров

В отличие от закрытого ящика фазоинверторный корпус может работать даже при меньших значениях, хотя и здесь важно не переборщить. Со слишком увеличенным или уменьшенным объемом вы не получите звука, в самом негативном варианте результатом станет потеря мощности и выход НЧ динамика из строя.

Сабвуфер с перевернутыми динамиками

Обычно устанавливается на демо-кары для соревнований SPL, где особенно ценится максимальное звуковое давление. Плюс – экономия объема корпуса, возможность установки нескольких сабвуферов на один короб. Диффузор динамиков «прокачивает» объем в обе стороны. Так SPL-щики и добиваются того самого «ветра», когда в салоне вибрирует все вокруг, включая обивку, «long hair», людей. Такие короба делают настоящие профессионалы, опираясь на опыт и знания в теме автозвука.

Требования к материалам

В качестве материалов для короба сабвуфера используют многослойную фанеру, древесину или ДСП. Также потребуется шумоизоляция, герметик, саморезы, клей и инструменты. В технических документах к каждому НЧ динамику идет инструкция с указанием необходимых объемов корпуса для хорошего звучания. Чертежи разрабатываются в соответствии с рекомендуемыми производителями объемами короба.

Если вы желаете купить короб для сабвуфера, то проконсультироваться можно прямо в магазине, специалисты MVA знают об этом много, посоветуют нужный объем и тип для имеющегося низкочастотного динамика.

Как сделать сабвуфер своими руками

Короб – это одна из важнейших функциональных частей низкочастотного динамика. Без этого незаменимого элемента конструкции сабвуфер попросту будет гонять воздух, понижая процент текущего коэффициента полезного действия. Кроме того, короб помогает аккуратно спрятать полезную часть аудиосистемы, без каких-либо жертв ее общему дизайну.

Смысл правильного расчета такого изделия заключается в необходимости проектировки оформления динамиков, которое впоследствии будет устраивать вас не только музыкальными качествами полученной системы, но и внешним видом. В данном руководстве собраны все полезные советы и подробные рекомендации, отвечающие на вопрос о том, как сделать сабвуфер своими руками.

Разновидности коробов

Согласно конструкционным особенностям, акустическое оформление подразделяется на несколько основных видов:

1. Закрытое.
2. Фазоинвертор.
3. Полосовой громкоговоритель.

Закрытый короб – это самый популярный вариант оформления сабвуфера. Большинство владельцев аудиосистем отдает предпочтение данному виду вследствие простоты подобных изделий. Звуковые колебания, возникающие в замкнутой конструкции, изолируются от окружающей среды, а затухающая частота гасится об стенки, создавая объемный эффект. Основной недостаток закрытых коробов проявляется из-за фактора распределения энергии: усилия, воздействующие на внутреннюю часть системы оформления, способствуют теплоотдаче, негативным образом сказывающейся на качественных параметрах динамика.

Инструменты и материалы

Перед началом работ по изготовлению короба для сабвуфера своими руками следует определиться с набором используемых инструментов и материалов. Также нужно выполнить определенные расчеты, нарисовать чертежи, а также сформировать собственное пошаговое руководство, в обязательном порядке следуя ему в дальнейшем.

Для изготовления системы оформления для низкочастотного динамика можно использовать различные виды материалов. Изделия, созданные руками народных умельцев, как правило, выполнены из фанеры, ДСП или МДФ. На более профессиональном рынке пользуются спросом короба из прозрачного пластика или стекла, которые позволяют придать современный вид готовой конструкции. Однако аудиосистемы, заключенные в древесину, помимо достойного внешнего вида получают существенные бонусы к качественным характеристикам звучания. Перед началом работ важно определиться с местом, на котором будет установлен самодельный ящик.

В нашем случае процедура изготовления короба для сабвуфера своими руками потребует следующие инструменты и материалы:

• Динамик 10 на 12;
• Защитные решетки и розетки;
• Набор кабелей;
• Многослойная фанера толщиной 20мм;
• Лист ДВП;
• Эпоксидный клей;
• Кисточка;
• Стеклоткань;
• Строительный или обычный скотч;
• Шурупы по дереву;
• Ручная дрель;
• Лобзик.

Весь набор можно приобрести в крупном строительном магазине – буквально за один заход.

Как сделать короб для сабвуфера

Несмотря на кажущуюся сложность, работа по изготовлению короба для сабвуфера – это достаточно простое занятие, справиться с которым сможет даже человек без каких-либо специфических навыков.

Перед началом изготовления оформления для низкочастотного динамика нужно найти и приготовить все необходимые материалы, инструменты и чертежи. Следуя всем рекомендациям и советам, вы без проблем справитесь с поставленной задачей.

Как рассчитать короб

Расчет короба для сабвуфера следует производить при помощи специализированного программного обеспечения. К числу подобных расчетных калькуляторов, подходящих для выполнения данной задачи, относятся пакеты WinISD или JBLSpeakershop.

Осуществив установку и запуск программы, вы увидите несколько полей для внесения информации. В пустые строчки необходимо вставить исходные данные – на их основе калькулятор посчитает все необходимые величины. Расчет корпуса сабвуфера – это очень важный этап, от качества которого зависит вся последующая работа.

Как собрать

Процедура по изготовлению короба для низкочастотной колонки подразделяется на несколько этапов. С каждым из них следует внимательно ознакомиться до начала работ: таким образом, вы избавите себя от каких-либо ошибок или непредвиденных обстоятельств.

• Поверхности, в сторону которых будет смотреть головка, следует сделать двойными, используя несколько листов материала. В первом листе следует проделать небольшое отверстие, утопив головку внутрь конструкции;
• Для того чтобы склеить листы между собой, нужно использовать эпоксидный клей и шурупы. Крепежные детали следует размещать через каждые два-три сантиметра плоскости изделия;
• Соединение стенок с основанием ящика производится при помощи мебельных шурупов. Их присутствие делает конструкцию намного прочнее;
• Трехсторонняя рейка, расположенная во внутренней части корпуса, в обязательном порядке проклеивается по всем углам. Таким образом, мы повышаем прочность конструкции и предупреждаем появление деформированных участков.

Чертежи

Схема конструкции внешнего ящика для низкочастотного динамика – это удобный информативный лист, упрощающий процесс сборки изделия. Так как в нашем случае рассматривается процедура по созданию короба для сабвуфера на 12 дюймов, оптимальный объем заготовки должен варьироваться в промежутке от 40 до 50 литров. Создание чертежа производится по следующим размерам:

• Ширина – 700мм;
• Высота – 450мм;
• Глубина – 260мм;
• Передняя и задняя панели – 700/450мм;
• Левая и правая панели – 450/260мм;
• Верхняя и нижняя панели – 750/260мм.

Согласно указанным размерностям можно нарисовать конструктивный чертеж, при помощи которого можно будет собрать готовое изделие.

Как подобрать динамики

После завершения работ по сборке корпуса, следует озаботиться выбором и монтажом громкоговорителей. Включаемые в аудиосистему колонки должны обладать отличными характеристиками в плане воспроизведения низкочастотных волн посредством преобразования электрического импульса в воздушные колебания. Качество работы динамика зависит от нескольких количественных показателей, точные величины которых можно посмотреть в эксплуатационных документах на устройство:

• Частота резонанса;
• Добротность;
• Эквивалентный объем.

Хорошие модели акустических громкоговорителей обладают резонансной частотой в 20-50Гц. Добротность – это показатель, свидетельствующий о том, насколько качественно гасятся резонансные колебания диафрагменного элемента. Эквивалентный объем – объем воздуха внутри конструкции, не зависящий от общих габаритов динамика. Выбирая колонку, старайтесь подобрать устройство с высокими характеристиками.

Как установить

Процедура монтажа низкочастотного динамика – это чрезвычайно простая работа, выполнить которую сможет даже человек, не обладающий профессиональными познаниями в соответствующей области. В качестве основного места установки аудиосистемы можно выбрать:

• Внутреннюю обшивку автомобиля;

• Плоскость пола багажного отсека;

• Отдельное место, габариты которого соответствуют размерам системы;
• Сабвуфер, не обладающий внушительными размерами, может размещаться под сиденьями автомобиля.









Внутренняя отделка

По окончании сборки, следует озаботиться защитным покрытием корпуса, и внутренних частей изделия:

• Внешние плоскости покрываются лаковой пропиткой;
• Внутренние части конструкции нужно проклеить противовибрационным материалом;
• Стыки и места креплений плоскостей повторно проклеиваются или пропитываются каким-либо прочным составом с особым вниманием.

Профессионалы по сборке коробов используют большее количество противовибрационного материала, покрывая им не только внутренние, но и внешние части изделия. Таким образом, низкие частоты начинают звучать намного лучше.

Оформление

Внешний вид вновь собранного короба должен обладать сходством с общим интерьером автомобиля. Изделия из пластика или стекла практически не нуждаются в доработке, так как подобные материалы хорошо сочетаются со стилем современных транспортных средств. Деревянные конструкции – намного более заметные и выделяющиеся элементы, которые следует в обязательном порядке привести в достойный вид. Сделать это можно посредством обычной краски, ткани или противовибрационного материала.

Покрыв такими составами внешние плоскости короба, вы получите хорошо смотрящееся на своем месте устройство.

Самостоятельный ремонт

Базовый ремонт аудиосистемы, установленной в транспортном средстве, может производиться даже человеком, не обладающим какими-либо внушительными знаниями из соответствующей области. Существует несколько типов поломок, вследствие которых сабвуфер вдруг перестает работать:

• Механические повреждения конструкции;
• Выгорание головки вследствие попадания недопустимой частоты;
• Поломка диффузора;
• Поломка колонок.

Ремонт громкоговорителя – это простейшая задача, не требующая особых навыков или умений. На начальном этапе выполнения ремонтных работ следует отсоединить катушку, соблюдая особую аккуратность. После демонтажа катушки, размотайте витки старой проволоки, сосчитав их количество. Затем следует замерить диаметр провода с помощью микрометра или штангенциркуля. Выполнить перемотку катушки можно посредством обычных полосок тонкой бумаги – вставляйте их по кругу в местах монтажа устройства. Таким образом, вы обеспечите равномерный зазор.

Тематическое видео

Процедура самостоятельной сборки короба для сабвуфера подробнейшим образом рассматривается в данном видеоролике. Мастер своего дела на примере показывает все этапы выполнения работ, а также указывает на возможные ошибки.



Калькулятор громкости корпуса динамика

---

Важное примечание о демонстрациях Flash / графике на этом сайте … Власти посчитали, что Flash-контент на веб-страницах слишком опасен для использования обычным пользователем Интернета, и вскоре вся его поддержка будет устранено (большая часть доступа к Flash была прекращена 1-1-2021). Это означает, что ни один современный браузер по умолчанию не отображает ни одну из этих демонстраций. На данный момент исправление заключается в загрузке расширения Ruffle для вашего браузера.Веб-сайт Ruffle. Пожалуйста, напишите мне ([email protected]), чтобы сообщить, хорошо ли работает Ruffle и какой браузер вы используете. Альтернативой Ruffle является другой браузер Maxthon 4.9.5.1000. Для получения дополнительной информации о проблеме с Flash и Maxthon щелкните ЗДЕСЬ.

---

Корпуса для автомобильных аудиосистем для сабвуфера

На этой странице будет затронуто несколько новых тем (все они подробно рассмотрены на следующих страницах). Он попытается помочь вам получить то, что вы хотите от аудиосистемы и, в частности, от сабвуфера.

Многие люди не понимают, что, если у вас нет практически неограниченных ресурсов, при проектировании системы придется пойти на компромисс. Если вы хотите, чтобы система производила много звукового давления (но имела ограниченную мощность или количество динамиков), вам, вероятно, придется сконцентрировать большую часть акустической энергии в небольшой полосе частот. Это позволит вам получить желаемый уровень звукового давления и произвести должное впечатление на ваших друзей. Однако это оставило бы вас с системой, которая имела бы не идеальную частотную характеристику и предельные характеристики на низкочастотном конце спектра.Вы можете разработать систему, которая будет обеспечивать желаемый уровень звукового давления на всех частотах, но для этого потребуется значительно больше мощности и громкоговорителей, чем вышеупомянутая система с узким пиком.

Рекомендации производителей:
Многие производители рекомендуют корпус, который даст вам пик, как мы упоминали ранее. Это даст вам хорошие результаты для рэпа или другой тяжелой бас-музыки. Если вы слушаете такую ​​музыку, эта система может работать удовлетворительно. Если вы слушаете все типы музыки, вам, вероятно, понадобится корпус, который давал бы более ровный отклик.Чтобы получить более ровный отклик, вы можете увеличить размер корпуса, но общий отклик не будет идеально ровным. Чтобы создать систему с идеально ровной частотной характеристикой (обычно желаемой аудиофилами), вам необходимо принять во внимание передаточную функцию транспортного средства (это будет обсуждаться позже). Когда производитель рекомендует конкретный корпус, вы должны спросить себя (или, еще лучше, производителя), для чего он оптимизирован.

Типы корпусов:
При планировке системы необходимо решить, какой тип корпуса использовать.Некоторые люди считают, что определенный тип корпуса может волшебным образом увеличить мощность сабвуфера. Лучшее, что может сделать корпус, — это позволить вуферу воспроизводить то, что он способен производить. Плохо спроектированный корпус по существу работает против динамика, не давая ему обеспечить максимальную мощность. Хороший корпус работает с динамиком, позволяя ему выдавать максимальную мощность. Это также немного миф, что корпуса с полосой пропускания заставляют вуферы производить гораздо больше мощности, чем другие корпуса.Они не могут. Посмотрите на это с другой стороны … Если бы у вас было ведро с песком, вы могли бы сложить его высоко или разложить на более широкой площади. Он не может быть одновременно высоким и широким. Количество песка ограничено. По сути, то же самое и с динамиками. Вы можете построить корпус с полосой пропускания, чтобы получить высокий пик или более широкий и плоский отклик. У вас не может быть и того, и другого.

Герметичный корпус будет самым маленьким (для данной формы отклика) и будет иметь хорошее расширение низких частот, но может не иметь лучшего расширения низких частот.Если пространство ограничено, это может быть вашим лучшим выбором.

Корпус с переносом, как правило, будет иметь лучшее расширение низких частот для данной формы отклика (выравнивания), но для этого потребуется корпус большего размера. Если вы сделаете корпус таким же маленьким, как герметичный корпус, но перенесете его для получения низкочастотной характеристики, выходной сигнал будет отклоняться от желаемого плоского отклика.

Корпус с полосой пропускания может звучать хорошо и давать ровный отклик, но большинство обычных корпусов с полосой пропускания не предназначены для плоского отклика.Они созданы, чтобы произвести на вас впечатление в магазинах. Это означает, что они созданы для получения большого пика на некоторой частоте около 60 Гц. Эти корпуса будут хорошо работать с чем-то вроде рэпа, но, как правило, не будут хорошо звучать с другими типами музыки. Если вы используете корпус с полосой пропускания, он должен быть разработан специально для и динамиков.

Если вы строите свою первую систему, я бы порекомендовал герметичный корпус. Это самый простой корпус, и его легче всего достать.Герметичный корпус должен быть только подходящего размера и хорошо герметизирован.

---

Расчет объема корпуса динамика

Как вы уже знаете, для правильной работы колонок (особенно низкочастотных) они должны быть в корпусе подходящего размера. Производитель может предоставить вам требуемый объем корпуса, но не может указать точные размеры корпуса, который будет работать во всех транспортных средствах. Чтобы вы могли построить ограждение подходящего размера для вашего автомобиля, на этой странице объясняется, как рассчитать общий объем корпуса.

Магическое число:
Хорошо … Это не магическое число, но число 1728. Если вы его забудете, просто запомните это число 12 дюймов * 12 дюймов * 12 дюймов. 12 * 12 * 12 = 1728.

Квадратные или прямоугольные шкафы:
В этих коробках проще всего рассчитать внутренний объем. Вы просто измеряете высоту, ширину и глубину (в дюймах), умножаете их вместе и затем делите это число на 1728. Если внутренний размер коробки составляет 6 дюймов в высоту * 18 дюймов в ширину * 12 дюймов в глубину, то объем коробки равен 1296/1728 =.3. На диаграмме ниже показано, как бы вы измерили размеры коробки.

---

Предупреждение:
Используйте следующие калькуляторы на свой страх и риск. Поскольку я никогда не видел двух калькуляторов портов, которые давали бы точно такую ​​же длину порта для заданного объема коробки и частоты настройки, расчеты портов с помощью этого калькулятора, вероятно, будут немного отличаться от других калькуляторов. Не тратьте большие суммы денег на экзотические материалы корпуса, пока корпус не будет полностью протестирован с простым корпусом из МДФ.

Если вы хотите компенсировать громкость, занимаемую низкочастотным динамиком, вы можете использовать следующие приближения. Имейте в виду, что это для «обычных» вуферов. Если вы используете низкочастотный динамик для соревнований с огромной рамой и магнитной структурой, обратитесь к производителю, чтобы узнать фактический рабочий объем низкочастотного динамика. Даже если вы не используете низкочастотные громкоговорители конкурентов, большинство высококачественных производителей указывают эти характеристики в технических характеристиках низкочастотных динамиков.

8 дюймов =	0.03 футов 3
10 дюймов =	0,05 фута 3
12 дюймов =	0,07 фута 3
15 дюймов =	0,10 футов 3

Используйте этот калькулятор, чтобы определить, какой динамик лучше всего подходит для использования в герметичном или закрытом корпусе.

В следующих калькуляторах, если вы используете внутренние измерения, убедитесь, что толщина древесины установлена ​​на «0» (ноль).

---

Калькулятор корпуса:
Это калькулятор корпуса для герметичных корпусов. Он разработан, чтобы помочь вам рассчитать размер кусков МДФ, необходимых для строительства ограждения.

Щелкните ЗДЕСЬ, чтобы этот апплет заполнил это окно.

---

Для тех, кто впервые на этом сайте и нашел эту страницу через поисковую систему, эта страница является частью более крупного сайта.Если сайт правильно загружен, справа от этой страницы будет каталог. Если каталога нет, щелкните ЗДЕСЬ, чтобы загрузить его правильно. Эта страница находится под №110 в каталоге.

---

Треугольные корпуса:
Первый тип треугольной коробки имеет прямой угол, что упрощает вычисления. Для прямоугольного треугольника вы просто умножаете высоту на глубину на 1/2 от основания. На схеме показаны высота и глубина (основание). Длина — это размер, не показанный на схеме.Вы можете понять, почему вы используете половину основания, посмотрев на прямоугольник, разделенный пополам по диагонали, и как он соотносится с треугольником.

---

Следующая программа рассчитает правильную длину порта для данного объема бокса при желаемой частоте настройки порта.

• Предложения по использованию этого калькулятора
• Если вы выберете частоту настройки выше самой низкой частоты, которую вы собираетесь ввести в динамики, динамик вполне может быть поврежден из-за отсутствия демпфирования.Ниже частоты настройки все управление будет зависеть от подвески динамика. Если загнать усилитель в клиппинг, проблема будет еще хуже. Если вы не уверены в правильной частоте настройки, используйте герметичную коробку или, по крайней мере, следите за своими низкочастотными динамиками в течение первых нескольких раз, когда вы сильно нажимаете на них очень низкими нотами (и для идиотов … НЕ обращайте внимания на вуферы).
• Эта программа автоматически вычитает объем порта из объема внутреннего блока.
• Длина порта не может быть короче, чем толщина используемой древесины.
• Я не рекомендую использовать для сабвуферов диаметр порта менее 3 дюймов.
• Длина порта должна быть достаточно короткой, чтобы обеспечить зазор диаметра порта между концом порта и стенкой коробки. Если вы используете порт диаметром 3 дюйма, оставьте расстояние не менее 3 дюймов между задним концом порта и любой стенкой корпуса.
• Если длина порта отрицательная, частота настройки должна быть ниже или диаметр порта должен быть меньше.
• Если вы хотите использовать квадратные порты, используйте порт, высота которого, умноженная на его ширину, равна «площади порта» на калькуляторе. Длина порта будет такой же, как у круглого порта.
• Если у вас есть или вам нужен корпус со всеми прямыми углами (без наклонных сторон), установите для глубины 2 и глубины 3 одно и то же значение (независимо от глубины вашего ящика).
• Этот калькулятор вычитает объем порта из объема корпуса, а затем повторно вычисляет порт для меньшего объема корпуса.Это означает, что есть много вычислений, которые не отображаются в выводе формы. Если какие-либо внутренние (скрытые) вычисления вернут недопустимое значение, вы получите сообщение об ошибке и предложения по устранению проблемы. При появлении сообщения об ошибке не обращайте внимания на все вычисления вывода.

«Общий» объем — это внутренний объем корпуса до вычитания объема порта. Если вы используете внешние размеры и установите для толщины древесины значение, отличное от «0», толщина древесины будет вычтена. «Чистый» объем — это внутренний объем после вычитания объема порта из общего объема. Если вашему динамику нужен корпус объемом 1,5 кубических фута с портом на частоте 35 Гц, для правильной работы «чистый» объем должен составлять 1,5 кубических фута.
Если угол отрицательное число, «глубина 1» больше, чем «глубина 2».Лицевая сторона вольера должна пройти за вертикаль. Угол в верхней части шкафа (внутри) равен 180 «переднему углу коробки». Если BFA 45 градусов, верхний внутренний угол 180-45 или 135 градусов.

---

---

Треугольники без прямых углов:
Самый простой способ определить объем прямоугольников, подобных приведенным ниже, — разделить поперечное сечение так, чтобы в итоге получилось 2 прямоугольных треугольника. Затем вы просто делаете, как в предыдущем примере.

Комбинированные корпуса:
Некоторые коробки представляют собой комбинацию прямоугольников и треугольников, как показано на рисунке ниже. Как видите, вы просто разбили коробку на управляемые формы и do_the_math.

---

Частичный список обновлений, добавленных к полной версии руководства по ремонту (ссылка на баннере выше) в период с июня 2014 г. по декабрь 2014 г.

• По крайней мере 5 страниц технических советов были улучшены или содержат новое содержание.


• Дополнительная информация об усилителях класса D, использующих HIP4080, была добавлена ​​на страницу «Устранение неполадок основного класса D.


• Для некоторых трудно найти запчасти были добавлены новые запасные части.


• Страницы общих примечаний для усилителей MTX и Kicker, а также MTX 7801 и 81000 были обновлены.


• На странице «Устранение неполадок источника питания» добавлена ​​информация для Pioneer PA2027A. Эта микросхема сбивает с толку многих новичков, главным образом потому, что внутренняя схема редко приводится в большинстве сервисных руководств Pioneer.

---

Предложения по конструкции корпуса

Прежде чем строить вольер, вы можете его нарисовать. Это может помочь предотвратить ошибки при резке различных панелей. Это также позволяет вам перепроверить измерения, которые могут быть сняты непосредственно с масштабного чертежа. Для тех, кто хочет потратить несколько минут на чтение базового руководства, вы сможете использовать Sketchup (бесплатное приложение для 3D-рисования / моделирования). Это на одном из моих других сайтов (asos1.com). Страница с учебником находится под номером 10 в каталоге. Ниже показаны вложения, нарисованные в Sketchup. Для тех, кто хочет потратить время на изучение программного обеспечения, оно может оказаться, по крайней мере, умеренно прибыльным. Некоторым людям платят за то, чтобы рисовать вложения на различных форумах по автомобильной аудиосистеме. Даже если вы берете всего 5 долларов за штуку, вы можете дополнительно зарабатывать 15-20 долларов в час в свободное время. Большинство вольеров можно нарисовать за 15-20 минут.

Заимствование инструментов:
Ниже вы найдете предложения, для которых требуются инструменты, которыми вы, возможно, не владеете.Если вы планируете заранее, вы сможете найти друзей или членов семьи с инструментами, которые вы можете позаимствовать. Если вы одалживаете такие инструменты, как лобзики, фрезерные станки, ленточные шлифовальные машины, покупайте новые лезвия, биты и ремни на случай, если вы их повредите. Если лезвия, насадки и ремни в хорошем состоянии, когда вы закончите работу, верните предметы, которые вы приобрели вместе с инструментами. Когда вы возвращаете инструменты, убедитесь, что они по крайней мере такие же чистые, как когда вы их взяли. Трудно найти людей, которые позволят вам одолжить хорошие инструменты, потому что они редко возвращаются в хорошем состоянии.В некоторых случаях у людей могут быть инструменты, и они не захотят позволить вам их одолжить, но могут помочь вам выполнить часть работы. Например, у вас может не быть настольной пилы. Настольная пила делает (как правило) гораздо лучшие разрезы, чем циркулярная пила. Можно попросить владельца настольной пилы помочь вам обрезать панели по размеру.

Я бы посоветовал вам НЕ брать инструменты у людей, которые зарабатывают на жизнь этими инструментами. Если вы одолжите циркулярную пилу у кого-то, кому она нужна, чтобы заработать на жизнь, и повредите ее, это может стоить ему немалых потерь в виде упущенной выгоды.

МДФ:
Древесноволокнистая плита средней плотности представляет собой прессованный вид «древесного материала». Она похожа на древесно-стружечную плиту, но с ней намного приятнее работать, чем с древесно-стружечной плитой. При обрезке край не так сильно изъеден, как обрезанный край ДСП (см. Ниже). Кроме того, противостоит выламыванию при прикручивании близко к краю. Вы все равно должны предварительно просверлить отверстия для шурупов при сборке коробки с помощью шурупов для гипсокартона, потому что древесина расколется, если шуруп вбивается в край возле конца доски.Многие люди для сборки коробок используют пневматический степлер и качественный столярный клей.

На изображении ниже показан обрезанный край МДФ (вверху) и ДСП.

При разрезании частей корпуса у вас может возникнуть соблазн просто использовать толщину, указанную производителем. В большинстве случаев МДФ толще заявленной толщины. Следующее — МДФ 3/4 дюйма. Оно должно показывать 0,750. На циферблатном индикаторе показывается 0,761. Если вы сделаете разрезы, предполагая, что МДФ имеет толщину ровно 3/4 дюйма, детали не поместятся должным образом.Для большинства новичков в сборке коробок это не проблема, потому что разрезы будут не очень точными, но если вы используете хорошие инструменты (настольную пилу с прочным забором) и будете осторожны при измерении и маркировке, это будет иметь большое значение. .

Степлер:
Раньше в качестве застежек предлагались скобы. Приведенный ниже степлер — это хорошо работающий пример. Это степлер SKS модели Senco. Это степлер профессионального качества, а это значит, что он немного дороже, чем степлеры run_of_the_mill, которые вы видите на eBay.Перед покупкой важно знать, может ли степлер забивать скобы в МДФ. Многие могут вбить свои самые длинные скобы в фанеру, но не могут полностью вбить их в МДФ или ДСП. Этот степлер использовался для сборки корпусов домашних колонок из МДФ, когда я собирал колонки. Скобы под ним — те, которые использовались. Желтый клей, удерживающий их вместе, плавится при попадании в древесину и увеличивает их сопротивление выдергиванию. Они и столярный клей в швах создают очень прочное ограждение.

Клей:
При сборке корпуса динамика важно делать хорошие, прямые и квадратные надрезы. Если разрезы хорошие, вам не понадобится ничего, кроме качественного столярного клея. Клеи, такие как Gorilla Glue, могут быть немного прочнее, но поскольку обычный древесный клей намного прочнее самого дерева, дополнительная прочность бесполезна. Стандартный столярный клей прост в использовании, и если он попадет на кожу, он отслаивается сразу после высыхания. Клей Gorilla может оставаться на вашей коже в течение нескольких дней, прежде чем его можно будет полностью удалить.Нанося столярный клей, нанесите тонкую полоску по центру края доски. Если вы нанесете нужное количество, «небольшое» количество будет перемещено вдоль каждой стороны доски, когда доски будут скреплены вместе. Если смещено слишком много, нанесите немного меньше. Если есть места, где ничего не смещено, нужно нанести еще немного. Вы можете удалить смещенный клей бумажным полотенцем или просто краем куска древесины.

Вероятно, вы слышали, что клей держится достаточно крепко, чтобы вы могли вывернуть винты, и корпус останется прочным.Это правда, что клей такой прочный, но клей приклеивается только к поверхности. Для такого материала, как МДФ (который, по сути, представляет собой сильно сжатые слои картона / бумаги), поверхность может быть довольно легко поднята. Винты предотвращают это и добавляют корпусу значительную прочность.

Если вы допустили небольшую ошибку при резке (часто случается при использовании циркулярной пилы без направляющей) и есть небольшой зазор, который не заполняет столярный клей, вы можете смешать опилки и столярный клей и использовать это, чтобы заполнить зазор.

Силиконовый клей / герметик старого типа содержит уксусную кислоту, которая выделяется по мере отверждения клея. Эта кислота разъедает корзины динамиков, если динамики переустанавливаются до того, как силикон полностью затвердеет. Если вам необходимо использовать силикон, используйте «Силикон II». Лучший способ убедиться в герметичности корпуса — это сделать качественные разрезы. Чтобы сделать хорошие разрезы, потребуется меньше времени, чем для высыхания / отверждения герметика ( 24 часа) .Если разрезы достаточно хороши, вам не понадобится никакой герметик, кроме столярного клея.

Некоторые люди используют клеи типа жидких гвоздей для герметизации стыков, но растворители в строительных клеях могут смягчить клеи, используемые на некоторых динамиках (что может привести к преждевременному выходу из строя динамика, если динамики установлены до полного высыхания клея). Вы также должны понимать, что пары вполне могут быть легковоспламеняющимися (и могут быть взрывоопасными в замкнутом пространстве). Если у вас ненадежно подсоединены динамики к клеммам динамиков, вы можете столкнуться с опасностью пожара / взрыва, если включить динамики до того, как растворитель полностью испарится.Жидкие ногти — еще одно вещество, которое нежелательно для кожи. Если вы немедленно удалите его с помощью растворителя, такого как ацетон, вы сможете избавиться от большей его части. Если вы дадите ему высохнуть, подождите неделю, прежде чем он полностью исчезнет.

Раз уж мы заговорили о растворителях … Слишком многие люди используют бензин (бензин) в качестве растворителя для удаления клея и тому подобного. Это ИДИОТИК. Если вы когда-нибудь увидите огонь бензина, вы поймете, почему. Бензин не горит, как в кино. Бензин горит очень быстро и очень горячий.НЕ используйте бензин в качестве очистителя.

---

На этой фотографии показано, как выглядят головки винтов, когда они утоплены в лицевую поверхность доски. Выемка под цековку просто просверливалась примерно на 1/8 дюйма глубиной в центре отверстия. Зазоронение значительно снижает вероятность вылома края платы и обеспечивает более красивый внешний вид корпуса. Отверстия также были предварительно просверлены сверлом 3/32 дюйма, чтобы предотвратить раскалывание древесины.

Это конец доски, на котором были просверлены отверстия для шурупов.Вы видите, что древесина не раскололась.

Вот так выглядит винт, если не зенковать отверстия для винтов.

---

Вот что может случиться, если не просверлить отверстия заранее.

---

Вот так должен выглядеть край коробки. Между двумя кусками дерева не должно быть зазора. Прочность ограждения во многом зависит от точности пропилов. Помните, столярный клей не предназначен для заполнения больших щелей.

---

Если у вас нет большого опыта при строительстве вольера, вы, вероятно, не сделаете идеальных разрезов.Если у вас есть выбор сделать панели немного короче или длиннее, сделайте их немного длиннее. На изображении ниже вы можете видеть, что тот, который немного длиннее, немного выходит за лицевую сторону корпуса. Это можно исправить либо с помощью ленточной шлифовальной машины, либо с помощью фрезы, используя сверло с направляющим подшипником или втулкой (первый пример фрезы ниже является одним из примеров).

Если у вас проблемы с получением прямых резов, используйте как можно больше заводских кромок. Если, например, у вас может быть панель с одной заводской кромкой и одной плохой (плохо обрезанной) кромкой или одной с двумя плохими кромками, обрежьте ее, чтобы использовать заводскую кромку.

Ранее упоминался ленточный шлифовальный станок. Если вы никогда не использовали ленточную шлифовальную машинку, вы должны понимать, что ею не так просто управлять, как орбитальной пальмовой шлифовальной машинкой. При использовании ленточной шлифовальной машины вы должны хорошо держать ее и быть на ногах. Если вы немного потеряли равновесие, он может оторваться от вас. Вы также должны понимать, что он может резать БЫСТРО. С лентой с зернистостью 40 или 80 он может отрезать 1/16 дюйма вашего корпуса (или вашей кожи), прежде чем вы сможете среагировать.

Было предложено удалить клей, который вытесняется, когда вы скручиваете панели вместе.Это особенно важно, если вам нужно отшлифовать ограждение. Клей забьет наждачную бумагу и сделает ее бесполезной. Это может произойти с новым ремнем, когда вы в первый раз попытаетесь отшлифовать участок с большим количеством клея. Иногда вы можете очистить бумагу металлической щеткой, но ремень не будет работать, и его, вероятно, придется заменить. Когда вы собираетесь покупать ремни для шлифовальной машины, вам нужно знать размер. 3 x 24 дюйма — обычное дело, но есть и другие размеры. Если вы не встаете на колени, возьмите с собой старый ремень.Размер иногда указан на ремне, но обычно он изнашивается к тому времени, когда ремень необходимо заменить.

На изображении ниже показаны два разных типа шурупов для гипсокартона. На мой взгляд, винт с крупной резьбой лучше подходит для изготовления коробок. Они проникают быстрее и не так легко отслаиваются, но с большей вероятностью могут вызвать раскол дерева. Попробуйте оба типа и используйте тот, который лучше всего подходит для вас. На предыдущих изображениях я использовал винты с крупной резьбой. Оцинкованный винт ниже представляет собой гипсокартон №6 и имеет длину 1 5/8 дюйма (предпочтительный винт для строительных корпусов).

При использовании винтов с головкой Phillips или Torx необходимо убедиться, что у вас есть бита, которая подходит правильно (желательно, чтобы она поставлялась с винтами). Вам также необходимо, чтобы бита находилась на одной линии с винтом. Если у вас есть бита, которые подходят правильно и находятся на одной линии с винтом, у него практически нет шансов соскользнуть. Если он проскользнет, ​​скорее всего, вы повредите и сверло, и винт. Если бит поврежден, это может затруднить завершение работы. Хорошо иметь под рукой дополнительные биты.

Следующие два изображения имеют зенковку. Первый — самый голый. При таком использовании долота трудно добиться постоянной глубины. На втором изображении показано биту с несколькими шайбами, прикрепленными к биту. Этим способом действительно легко добиться постоянной глубины отверстий.

Для зенковки головок можно использовать сверло (после предварительного сверления сверлом 3/32 дюйма), но вы должны быть очень осторожны. Большинство сверл имеют тенденцию втягиваться в просверливаемый материал.При использовании стандартных спиральных сверл очень легко зайти слишком глубоко. Использование сверл с плоской режущей кромкой позволит вам сверлить без риска непреднамеренного проникновения сверла слишком глубоко. Нижеприведенное сверло представляет собой стандартное сверло с плоской режущей кромкой.

Вырезание отверстий в корпусе динамиков

Вырезание отверстий лобзиком:
Большинство людей, особенно те, кто строит свой первый корпус, будут вырезать отверстия для динамиков лобзиком. Вырезать отверстие лобзиком может любой желающий, но есть несколько вещей, которые облегчат работу и позволят добиться лучших результатов.При резке не торопитесь. Создавая свои первые несколько вольеров, вы просто хотите как можно скорее услышать, как это будет звучать. Обычно это означает, что вы будете стараться заставить лобзик резать как можно быстрее. Это может привести к сломанным / погнутым лезвиям и отверстиям со скошенными сторонами, а не квадратными (перпендикулярными верхней / нижней поверхности). Если вы не торопитесь, это займет немного больше времени, и качество резки будет намного лучше.

Выбирая лезвие для прорези для НЧ-динамиков, вы должны выбрать лезвие относительно глубокого (спереди назад).Это сделает лезвие более жестким, что поможет предотвратить отклонение лезвия в сторону (в результате чего стороны будут скошенными, а не квадратными). Лезвия, которые тонкие спереди назад, лучше подходят для резки крутых изгибов, но вам это не нужно для вырезания отверстий для сабвуфера. Лезвие с большими зубьями и значительным боковым зазором будет резать быстрее, но может дать более грубый рез (особенно, если вы попытаетесь резать слишком быстро). Если у вас не ограниченный бюджет, купите несколько лезвий, чтобы вы могли попробовать несколько (на металлоломе), чтобы увидеть, что работает лучше всего.

Стандартный лобзик просто перемещает лезвие вверх и вниз. Более продвинутые лобзики имеют настройку «орбита». Обычно существует 3 настройки орбиты и одна прямая. Функция орбиты позволяет кончику лезвия двигаться по овальной траектории вместо того, чтобы двигаться прямо вверх и вниз. При черновой резке установка орбиты может быть лучшим вариантом, но, как правило, это не лучший вариант при выполнении точных резов. При использовании настройки орбиты область перед лезвием обычно довольно сильно пережевывается (отрывая линию, по которой вы следуете).При использовании режима без орбиты леска остается в основном неповрежденной до тех пор, пока ее режущая кромка лезвия не достигнет. Потренируйтесь на куске дерева, чтобы выбрать, что лучше всего подходит для вас. Если у вас нет большого опыта работы с лобзиком, установите лобзик прямо.

Многие лобзики имеют регулятор скорости вращения. Как правило, нет необходимости использовать лобзик на полной скорости. Если у вас острое лезвие, пила сможет резать быстрее, чем вы сможете отреагировать, если пила начнет выходить за пределы лески.Использование более низкой скорости облегчит реакцию, прежде чем вы отойдете слишком далеко от линии.

При разметке расположения отверстий вам понадобится что-то, что сделает линию выступа за один проход. Очень хорошо работает красный мелкий маркер Sharpie. При маркировке вам нужно будет действовать медленно (чтобы цвет оставался насыщенным), поэтому вам нужно сделать только один проход. Трудно сделать дополнительный проход точно поверх первого прохода, который приводит к появлению нескольких линий или утолщенной линии.

Вырезание дыр с помощью маршрутизатора:
Прежде чем мы перейдем к использованию маршрутизатора, вы должны понять, что маршрутизатор может ОЧЕНЬ быстро нанести большой вред.Слишком многие люди слишком мало уважают маршрутизаторы. При использовании маршрутизатора вы должны держать руки за обе ручки с момента его включения до тех пор, пока бит не достигнет ПОЛНОЙ остановки. Даже если долото совершит еще несколько оборотов перед остановкой, если вы войдете в контакт с битой, можно ожидать, что все контакты с битой будут потеряны.

Использование лобзика для вырезания отверстий для динамиков достаточно хорошо для большинства людей, но если вам нужны идеальные отверстия, вы должны использовать другой вариант. Тем, кто думает, что они могут вырезать идеальные отверстия лобзиком, вы никогда не видели отверстий, вырезанных так, как описано в этом разделе.Есть два распространенных способа вырезать идеальные отверстия для динамиков в перегородке корпуса динамика. Некоторые люди используют приспособление для резки круга, которое устанавливается на маршрутизатор. Они работают хорошо и могут работать для вырезания отверстий в перегородках, но вы должны быть очень осторожны в конце пропила, если вы прорезаете отверстия в собранном корпусе. Если вам нужно вырезать много отверстий одинакового размера, я настоятельно рекомендую вам использовать приспособление для резки круга, чтобы сделать шаблон, и использовать шаблон, чтобы вырезать отверстия в перегородке вашего корпуса.

• В этом разделе есть три основных компонента
• Приспособление для резки круга:
  Крепится к основанию маршрутизатора
• База для изготовления шаблона:
  Это основание, на которое вы будете привинчивать заготовку шаблона, которую нужно вырезать. Он также станет точкой поворота для приспособления для резки круга.
• Шаблон выреза для динамика:
  Шаблон — это то, что вы будете использовать, чтобы очень быстро вырезать отверстия в перегородке корпуса динамика.

Если вы собираетесь использовать шаблон, чтобы проделать отверстия в корпусе, вам не нужно покупать дорогой приспособление для резки кругов.Вы можете сделать его примерно за 10-15 минут, и, поскольку он будет использоваться всего несколько раз, в нем не должно быть ничего особенного. Он просто должен прикрепиться к опорной плите вашего маршрутизатора и позволить вам иметь место, где вы можете просверлить отверстие, чтобы установить диаметр отверстия, которое он прорежет.

Основы работы с маршрутизаторами:
В этом разделе вы, вероятно, найдете больше информации о маршрутизаторах, чем вы ожидаете на странице о корпусах динамиков. Это потому, что они очень полезны, если вы понимаете основы и избегаете наиболее распространенных ошибок.

Если у вас нет маршрутизатора, попробуйте ломбарды как дешевый источник маршрутизаторов. Перед покупкой в ​​ломбардах позвоните ближайшим, чтобы узнать, какие у них есть модели, и узнать их цены. Тогда проверьте цены в обычных торговых точках. В ломбарде можно получить хорошую сделку, но многие ломбарды взимают почти розничные цены на бывшие в употреблении предметы, поэтому стоит сделать домашнюю работу перед покупкой в ​​них. Конечно, это относится не только к маршрутизаторам. Он упоминается здесь только потому, что это инструмент, который у вас вряд ли будет.

Есть два разных типа общедоступных баз для маршрутизаторов. Один из них — регулируемое фиксированное основание. Это позволяет вам регулировать глубину резания до включения маршрутизатора, но вы не можете изменить глубину резания во время работы маршрутизатора. Маршрутизатор ниже имеет фиксированное основание.

Второй тип основания — это основание «погружение» (см. Ниже). Это позволяет запускать маршрутизатор без выступа бита через основание. После того, как фрезер наберет скорость, вы погружаете биту в материал, который нужно разрезать.База для погружения требуется для использования приспособления для нарезания кругов. Если у вас есть шаблон, вы можете использовать маршрутизатор с любым типом базы.

Это показывает, как направляющая втулка подходит к данному конкретному маршрутизатору. Он удерживается в основании двумя винтами. Другие удерживаются в основании гайкой наверху основания. Наружный диаметр этой втулки составляет 3/8 дюйма (для режущей коронки 1/4 дюйма). Вот почему отверстие в шаблоне динамика должно быть немного больше, чем фактическое отверстие динамика. Диаметр втулки маршрутизатора будет определять фактическую разницу в размерах между отверстием для шаблона и отверстием для выреза динамика.Втулка устанавливается после того, как фрезер снимается с зажимного приспособления для круглорезного станка (для тех приспособлений для круглой резки, которые жестко крепятся к основанию фрезерного станка).

При использовании направляющей втулки с шаблоном существует множество вариантов фрез. Дешевые биты изготавливаются из «быстрорежущей стали». Биты HSS не прослужат больше, чем несколько разрезов в МДФ или ДСП. Если вы покупаете сверло из быстрорежущей стали для вырезания отверстий в МДФ для двух 12-дюймовых НЧ-динамиков, рассчитывайте, что вы прожигете последнюю часть второго отверстия, потому что бита затупится.

Есть три основных типа фрез. Первый — это долото из быстрорежущей стали. Они самые дешевые, но и скучные быстрее других. Есть твердосплавные биты. Карбид намного тверже, чем быстрорежущая сталь, и держит острую кромку намного дольше, чем сверло из быстрорежущей стали. Они также являются самыми дорогими из трех типов. Третий тип имеет стальной корпус с припаянным к нему твердосплавным резцом (внизу). Стальные биты с твердосплавными фрезами обычно дешевле цельнотвердосплавных и служат примерно столько же.Если вы ищете что-то похожее на это, включите следующие термины: фрезерный станок для пилотной панели 1/4 дюйма

Используя большой фрезер, вы можете легко отрезать всю толщину МДФ 3/4 дюйма за один проход. Если вы собираетесь это сделать, убедитесь, что режущая кромка составляет не менее 3/4 дюйма. Двумя наиболее распространенными вариантами сверл диаметром 1/4 дюйма являются резьба 3/4 дюйма и резьба 1 дюйм. Если у вас есть только фрезерный станок меньшего размера, у которого нет мощности для резки материала 3/4 дюйма за один проход, вы можете делайте 2 или 3 прохода, с каждым проходом сокращая глубже.Использование шаблона или кругового резака хорошего качества обеспечит идеальное раскрытие даже после нескольких проходов.

Примечание:
Вышеупомянутая насадка полезна (для целей, упомянутых на этой странице) только для врезания и резки досок, под которыми есть место. Этот бит не может резать, если режущая кромка проходит через доску только частично. Поскольку над и под ножом есть секции вала, резак должен располагаться вертикально так, чтобы он имел хотя бы крошечный кусочек лезвия как над, так и под верхней и нижней поверхностями доски.

Насадки для прямых пазов бывают двух основных типов. Один — долото с прямой режущей кромкой (как и выше). Другой тип — спиральное сверло (см. Ниже). Имеет спиральную режущую кромку. Спиральные насадки используются там, где требуется почти идеальная обработка кромок (для резки мягких металлов или пластмасс, например, акрила). Для резки МДФ достаточно хорошо отрезать прямые биты. Если вам нужна спиральная коронка, то вам подойдут Bosch 85903MC и 85911MC, которые легко доступны по цене около 20 долларов за штуку.

Спиральные насадки бывают двух типов: восходящие и нисходящие. Сверло поднимает отходы вверх и из прорези. Режущее долото выталкивает отходы вниз. Если вы используете это, чтобы вырезать отверстия в перегородке, установленной на корпусе, режущая насадка выбросит большую часть опилок в корпус (которые можно легко удалить пылесосом). Режущие насадки лучше подходят, когда вы делаете пропил, который не проходит полностью через материал, или когда у вас есть вакуумная насадка на маршрутизаторе.

Все упомянутые / показанные здесь насадки представляют собой режущие насадки 1/4 дюйма (они прорезают паз 1/4 дюйма). Более крупные биты требуют гораздо большей мощности для поворота и создают больше беспорядка (больше опилок). Фрезы меньшего диаметра обычно легче сломать.

Установка фрезы:
Вставляя фрезу в цангу фрезы, вы вставляете ее до упора, а затем вытаскиваете примерно на 1/8 дюйма. Когда вы затягиваете гайку цанги, бит пойдет немного дальше. в маршрутизатор, и вы не хотите, чтобы он достиг дна.Если она выйдет за край, возможно, вы не сможете ее правильно затянуть, и бит может соскользнуть во время резки.

Застрявшие биты маршрутизатора:
Некоторые маршрутизаторы неправильно освобождают биты, когда вы ослабляете гайку цанги. В большинстве фрезерных станков (без проблем) гайка цанги сначала ослабляется, но бит все равно будет удерживаться плотно. Вам нужно открутить гайку цанги еще на несколько оборотов (где ее снова станет трудно поворачивать), а затем откручивать, пока она снова не начнет свободно вращаться, прежде чем насадка будет отпущена.

Некоторые роутеры более упрямы. Когда вы ослабляете гайку цанги, цанга вытягивается из шпинделя, и, когда все в порядке, цанга остается свободной в гайке. В некоторых маршрутизаторах цанга заклинивает в гайке, и весь узел гайка / цанга / насадка должен быть удален, чтобы удалить насадку. В этом случае поместите сборку на твердую поверхность. Поместите на бит глубокую головку (типа используемой с трещоткой). Он должен быть полностью свободен от сверла и плотно прилегать к цанге.Постучите по верхней части гнезда, чтобы надавить на гайку. Когда гайка свободна, бита должна свободно вытягиваться. Важно не оставлять биты маршрутизатора в маршрутизаторе на длительное время. Они могут застрять, и их будет очень трудно удалить.

---

Шаблон для резки круга

Существует довольно много имеющихся в продаже приспособлений для круговой резки. Инструмент для нарезки кругов Jasper, вероятно, самый известный. Большинство этих приспособлений жестко крепятся к основанию маршрутизатора. В следующем «самодельном» приспособлении есть отверстие для направляющей втулки фрезы такого же размера, как и внешний диаметр втулки.Это удерживает фрезер и приспособление вместе вместо винтов, и позволяет фрезеру свободно вращаться на приспособлении.

На следующем изображении показано более типичное приспособление, которое жестко крепится к маршрутизатору. Если вы покупаете такое приспособление, убедитесь, что в нем есть отверстия, которые совпадают с отверстиями в основании вашего маршрутизатора. Некоторые маршрутизаторы имеют 3 отверстия, а некоторые — 4 отверстия в основании. Некоторые приспособления предназначены для маршрутизаторов с 3 или 4 отверстиями, но не для обоих.

Щелкните ЗДЕСЬ, чтобы этот апплет заполнил это окно.

Не важно, чтобы отверстия под шарниры в зажимном приспособлении для круглой резки проходили через его центральную линию. Важно только то, чтобы отверстие находилось на правильном расстоянии от насадки.

При изготовлении шаблона отверстие в шаблоне должно быть немного больше необходимого выреза динамика, чтобы компенсировать диаметр направляющей втулки. Отверстие в шаблоне должно быть диаметром выреза динамика плюс 1/8 дюйма для направляющей втулки диаметром 3/8 дюйма и при использовании насадки с диаметром резания 1/4 дюйма.

Круговой резак здесь треугольной формы, но форма не важна. Его можно было оставить прямоугольным (со слегка закругленными углами, чтобы уменьшить вероятность травмирования пользователя). Если вы хотите сделать его из алюминия, вы можете купить алюминиевую пластину 1/4 дюйма на eBay. У вас должна быть возможность купить предварительно отрезанный кусок подходящего размера. Если нет, некоторые продавцы предлагают отрезать его до нужного размера за небольшая плата. Если вы не можете найти нужный размер, его легко можно разрезать лобзиком. Этот кусок алюминия был вырезан с помощью лезвия Bosch, предназначенного для аккуратной резки ламинатных полов.Зубы не имеют бокового набора, поэтому остается очень чистый срез. Вы найдете их фотографии на следующей странице сайта «Работа с акрилом».

При проделывании отверстий под шарниры в приспособлении для нарезки кругов или при изготовлении шаблонов каждое из них необходимо будет сделать для каждого отдельного динамика, чтобы они наилучшим образом соответствовали друг другу. Вы, вероятно, можете сделать стандартный 10-дюймовый шаблон для 10-дюймовых вуферов, но если отверстие слишком велико, может не хватить материала для ввинчивания винтов, и потребуется немного больше усилий для точного центрирования динамика.Некоторые владельцы (те, для кого вы строите корпус) могут заметить динамик, который немного выходит за рамки, и могут отказаться от корпуса только для этого.

В следующей демонстрации вы можете запускать и останавливать вращение приспособления. Нажатие второй кнопки преобразует зажимное приспособление из жестко закрепленного в плавающее. Как видите, плавающее приспособление облегчит надежное удержание маршрутизатора. Это также позволяет надежно убрать шнур питания с дороги.

Щелкните ЗДЕСЬ, чтобы этот апплет заполнил это окно.

Примечание:
Если вам нужно вырезать только пару отверстий, вы можете использовать круговую фрезу без основы шаблона. Для этого вам нужно будет закрепить как внешнюю часть перегородки, так и центр выреза. Центр выреза будет закреплен, если вы проденьте винт в точку вращения приспособления для нарезания кругов. Винт должен будет пройти через перегородку в доску, которую вы используете в качестве основы (древесные отходы или ваш верстак). Это когда вы разрезаете перегородку перед тем, как прикрепить ее к остальной части корпуса.Если винт, проходящий через центр зажимного приспособления, не плотно входит в отверстие зажимного приспособления, вам необходимо поддерживать постоянное усилие, направленное наружу на фрезер. Это сделает отверстие максимально круглым.

---

База для изготовления шаблонов

Для изготовления шаблона лучше всего сделать простую основу (ниже один из примеров). Центральная ось будет якорем для приспособления для резки круга. Блоки в нижней части должны быть зажаты в Workmate или других тисках. Если вы хотите использовать его на своем верстаке и не хотите привинчивать его к скамейке, вы можете использовать материал, изготовленный Duck (например, Duck Tape, торговая марка клейкой ленты).Он называется Easy Liner (фото на странице Работа с акрилом). Это не даст основанию двигаться. Если у вас есть другой способ сохранить его устойчивым, вы можете использовать то, что лучше всего подходит для вас.

Щелкните ЗДЕСЬ, чтобы этот апплет заполнил это окно.

Когда вы делаете шаблон, вы должны сделать линии 90 и 45, прежде чем просверлить центральное отверстие, которое будет проходить над шарниром. Это обеспечит точное совпадение отверстий для винтов с центром шаблона. Это также дает вам ориентиры при размещении шаблона на корпусе.Вы должны нарисовать линии на перегородке корпуса, пересекаясь в точке, где вы хотите, чтобы динамик был отцентрирован. Затем вы совместите метки на шаблоне с метками на корпусе.

Щелкните ЗДЕСЬ, чтобы этот апплет заполнил это окно.

Выбирая древесину для изготовления шаблонов, не используйте древесину плохого качества. Лучше всего подойдет материал 1/4 «. МДФ 1/4» трудно найти, но из него получаются хорошие шаблоны. Из фанеры «хорошего качества» также получаются хорошие шаблоны. Луан в порядке, но береза ​​и дуб (предпочтительнее дуб, если вы собираетесь использовать фанеру) немного лучше.Если вы используете дешевую фанеру, внутренние слои становятся рыхлыми и смещаются, делая внутренний диаметр шаблона неровным. Если вы используете дешевую фанеру, нанесите тонкий слой клея по внутреннему диаметру (вытирая как можно больше). Это обеспечит безопасность внутреннего слоя. Когда вы покупаете материал для шаблонов, вам обычно не нужно покупать полный лист. Во многих магазинах товаров для дома есть листы, обрезанные до меньших размеров, которые дешевле и с ними легче обращаться, если у вас нет грузовика для их перевозки.

При разметке шаблона вы должны указать центральные точки отверстий для крепления динамиков. Пока шаблон находится на приспособлении, сделайте инструмент, подобный показанному на следующем изображении. Это просто тонкий (~ 1/16 дюйма) кусок (металл, пластик …) с отверстием 1/4 дюйма для установки центральной стойки шаблоновщика и вторым отверстием, которое совпадает с центром монтажных отверстий динамика. . Чтобы найти центр отверстий, вы можете измерить расстояние от центра до центра отверстий на противоположных сторонах рамы и разрезать его пополам.Если вам так проще, вы можете измерить расстояние от правой стороны отверстия до правой стороны отверстия. Иногда это проще, чем судить, где находится центр лунки.

Основание шаблона должно быть установлено в тисках типа Workmate или закреплено иным образом, чтобы оно не могло двигаться. При резке трудно заставить сверло полностью прорезать заготовку шаблона без небольшого разрезания основы. При желании можно вставить жертвенный кусок дерева между заготовкой шаблона и основанием.Порезы в основании не будут глубокими, если вы будете осторожны, и, как правило, не вызовут никаких проблем. Помните, это для создания шаблонов. Вы будете использовать шаблоны до тех пор, пока они не износятся или не повредятся. Прежде чем вы сможете положить кусок фанеры или МДФ толщиной 1/4 дюйма, который должен стать шаблоном динамика, на основание шаблона, вам нужно будет просверлить в нем отверстие диаметром 1/4 дюйма, чтобы он мог поместиться над шарниром. дюбель. После того, как вы поместите заготовку шаблона на дюбель, вам нужно будет закрепить ее несколькими винтами с плоской головкой # 6 X 1/2 «или # 6 X 3/4».Если вы сделаете монтажные отверстия в том же месте, что и отверстия в динамике, эти же отверстия можно использовать для крепления шаблона к корпусу динамика. Вам придется зенковать головки винтов, чтобы приспособление для резки круга могло проходить над ними.

Щелкните ЗДЕСЬ, чтобы этот апплет заполнил это окно.

Для тех, кто не знает, как выглядят шурупы с плоской головкой … Можно также использовать шурупы для гипсокартона.

Это то, что осталось после прорезания дыры.

Щелкните ЗДЕСЬ, чтобы этот апплет заполнил это окно.

При использовании Т-образных гаек или при предварительном сверлении отверстий для крепежных винтов динамика необходимо убедиться, что логотип пылезащитной крышки правильно совмещен с отверстиями для винтов. Если логотип расположен под прямым углом к ​​отверстиям, вы можете предварительно просверлить отверстия под квадрат 90 ° и 45 ° вверх и по бокам лицевой стороны корпуса). Если логотип не перпендикулярен отверстию, вам придется выровнять логотип, отметить места расположения отверстий, а затем просверлить отверстия.

Установка битовой глубины маршрутизатора при использовании шаблона:
При установке фрезы убедитесь, что она может резать достаточно глубоко, чтобы полностью прорезать разрезаемую деталь.Глубина под основанием маршрутизатора должна равняться толщине шаблона плюс толщина материала. Биту необходимо зажать так, чтобы как можно больше хвостовика биты находилось в цанговом патроне, но не настолько глубоко, чтобы он не прорезал достаточно глубоко или настолько глубоко, чтобы цанга ударилась о пластину для направляющей. Если вы проверите это перед тем, как начать, это сэкономит много времени.

Некоторым нравится настраивать маршрутизатор так, чтобы он прорезал примерно 99% разрезаемой детали, а затем с помощью универсального ножа вырезал остальную часть.Рекомендую жертвенную фигуру, настраивать проще. В жертвенной части останется несколько колец, но она не причинит вреда и редко когда-либо нуждается в замене.

Вам нужно будет прикрутить шаблон к корпусу, чтобы он не мог сдвинуться при фрезеровании. Вы будете использовать линии на шаблоне, чтобы совместить шаблон с желаемым центром проема в корпусе. Помните, что этот шаблон необходимо использовать с направляющим подшипником. Если вы попытаетесь сделать рез без направляющей опоры на маршрутизаторе, маршрутизатор прорежет шаблон и корпус.

Щелкните ЗДЕСЬ, чтобы этот апплет заполнил это окно.

Я знаю, что это выглядит большим трудом, но после того, как вы сделаете основу шаблона, круговой резак и несколько шаблонов, вы можете очень быстро вырезать идеально круглые гладкие отверстия для динамиков. Например, используя шаблон с несколькими отверстиями, можно вырезать отверстия для твитера, вуфера и порта примерно за 20 секунд, используя большой фрезерный станок. Если вы проделаете все 8 отверстий под винты в шаблоне, вы можете разметить и предварительно просверлить их, чтобы динамик можно было установить идеально ровно с первого раза.Не просверливайте отверстия в шаблоне. Это будет делать отверстия немного больше каждый раз, потому что вы не сможете предотвратить касание шаблона сверлом. С помощью тонкого наконечника Sharpie отметьте места отверстий, снимите шаблон и просверлите отверстия. Для достижения наилучших результатов используйте фрезы с твердосплавными фрезами. МДФ приведет к очень быстрому затуплению фрезы из быстрорежущей стали . Иногда фрезы из не твердого сплава затупляются уже через несколько отверстий.

---

Примечания по использованию маршрутизатора с шаблоном

• При вырезании отверстий продолжайте нажимать на фрезер до тех пор, пока разрез не будет завершен.Если вы остановитесь в середине пропила, вибрация может привести к поломке фрезы. Вырезая отверстия, вы должны двигаться по часовой стрелке. Если бы вы обрезали за пределами шаблона, вы бы пошли в противоположном направлении.
• Не позволяйте роутеру выходить из приспособления, это повредит приспособление. Следите за тем, чтобы фрезер всегда оставался ровно на шаблоне. Если он наклонится внутрь, это повредит периметр выреза в корпусе. Если он наклонится наружу, он может проскользнуть мимо шаблона и разрушить шаблон (возможно, повредив корпус.Если между вырезом и краем шаблона находится много материала (не менее 1/2 ширины основания маршрутизатора), проще держать фрезерный станок ровным.

---

Крепление корпуса громкоговорителя:
Для большинства корпусов громкоговорителей необходимо крепление. На схемах ниже представлен один из примеров крепления корпуса.

Это распорка, если смотреть со стороны перегородки (где установлен динамик). Перегородка и динамик явно не показаны. Обратите внимание на то, как скоба связывает верхнюю часть коробки с нижней частью коробки.Это предотвращает перемещение верхней и нижней части прямоугольника вдоль оси «А». Подтяжка также соединяет стороны вместе. Горизонтальная часть распорки препятствует движению сторон. Открытые участки скобы позволяют воздуху свободно проходить через коробку и уменьшают воздушное пространство, занимаемое скобой. Поперечины не обязательно должны быть очень толстыми, потому что древесина, из которой состоит скоба, не растягивается и не сжимается.

Это сторона коробки с удаленной правой стороной. Вы можете увидеть еще одну скобу.Эта скоба предотвращает изгиб задней части коробки. Задняя часть коробки привязана к вертикальной скобе. Когда эти скобы склеены, стороны и задняя часть коробки будут чрезвычайно жесткими и значительно уменьшат резонанс в стенках коробки.

Это верх коробки. Это просто еще один взгляд на распорки.

---

Использование Т-образных гаек:
Если у вас очень тяжелые НЧ-динамики или вам нужно часто снимать НЧ-динамики, вам необходимо использовать Т-образные гайки.Т-образные гайки — это металлические крепежные детали с резьбой, которые используются для обеспечения прочной точки крепления в дереве. Они вставляются в тыльную сторону перегородки. Просверливается отверстие достаточного размера для размещения цилиндрической части Т-образной гайки. Вы вставляете Т-образную гайку в отверстие и (если возможно) сильно ударите по ней молотком. Если вы не можете добраться до него, чтобы ударить молотком, иногда их можно установить на место, просто затянув винт. Это прекрасно работает с более мягкой древесиной, но не всегда с МДФ.Иногда полоски резьбы или винты ломаются до полной посадки Т-образной гайки. Если у вас возникли проблемы с их опусканием до упора, используйте С-образный зажим, чтобы закрепить их. Если вы не установите их полностью перед установкой динамика, винты будут продолжать ослабевать по мере того, как Т-образные гайки продолжают опускаться. Только после того, как они будут полностью закручены, винты останутся затянутыми. Если у вас есть проблема с их выпадением, нанесите немного Goop или E6000 на цилиндрическую часть Т-образной гайки, прежде чем вставлять ее.На фото ниже изображена пара Т-образных гаек. Они бывают разных размеров. Диаметр винта, который будет использоваться с ними, важен, потому что винт должен проходить через отверстие в раме низкочастотного динамика. Глубина Т-образной гайки на самом деле не важна, но вы должны использовать ту, которая максимально приближена к толщине дерева. Это обеспечивает больше ниток и снижает вероятность его отсоединения.

На этом изображении показано их размещение в перегородке. Пунктирными линиями показан диаметр просверленного отверстия для Т-образной гайки.

Также доступны следующие резьбовые вставки, но они занимают немного больше места, чем Т-образные гайки, и не могут быть установлены там, где нет достаточного зазора между центром отверстия для вставки и краем отверстия для динамик. Однако их можно использовать в других местах на стойках усилителей и т.п. Это позволяет снимать и переустанавливать панели, не оставляя пыли вокруг отверстий (винты, вкрученные непосредственно в дерево, всегда вытягивают немного пыли, когда вы их снимаете.Это может быть трудно очистить, если материал, покрывающий деталь, имеет волокна, которые имеют тенденцию удерживать пыль и частицы древесины.

Следующая вставка вкручивается в дерево шестигранным ключом.

Следующие два примера забиты или вдавлены (C-образный зажим) в древесину. Для больших нагрузок следует использовать фланец (фланцы на задней стороне МДФ). Для максимального сопротивления выдергиванию (вставки без фланца) используйте те, которые имеют ту же толщину, что и древесина.У более длинных вставок больше шипов, поэтому их сложнее вытащить.

На следующих двух изображениях показано, как выглядят вставки после установки.

Это латунные вставки, которые вы ввинчиваете в дерево с помощью большой отвертки с плоским лезвием.

---

Терминальные чашки:
Если вам нужны красивые клеммные колпачки для вашего корпуса, Madisound предлагает следующее. Они принимают проволоку большого сечения или банановые пробки.

Крупный план:

Спереди и сзади:

---

Уплотнение вокруг динамика:
Если динамик не имеет прокладки и корпус динамика не покрыт ковром или винилом, вы можете использовать уплотнитель из пенопласта с открытыми порами вокруг выреза в перегородке.Гидроизоляция должна иметь ширину от 3/8 до 1/2 дюйма и толщину 1/2 дюйма. В этом примере уплотнитель имеет толщину 3/8 дюйма и ширину 1/2 дюйма. Необходимо следить за тем, чтобы область вокруг выреза была чистой и сухой, чтобы уплотнитель прилипал. Я рекомендую протереть его растворителем и дать ему высохнуть перед нанесением гидроизоляции. Если вы ДЕЙСТВИТЕЛЬНО хотите, чтобы он прилипал, нанесите один слой контактного цемента на область вокруг отверстия и дайте ему высохнуть в течение 10 минут или до тех пор, пока он не перестанет прилипать к вашим пальцам, когда вы его касаетесь.Приклеивая уплотнитель к поверхности с покрытием, у вас есть только ОДИН шанс уложить его в нужном месте. Как только уплотнитель коснется контактного цемента, он больше не поднимется.

Это уплотнитель вокруг выреза. Для этого примера я не стал полностью обходиться, но вам НЕОБХОДИМО все обходить стороной.

Это более близкий взгляд на то же самое.

Это показывает клейкую основу. Некоторые уплотнители имеют очень толстую подкладку, которая не позволяет согнуть их вокруг выреза.Вам нужно получить что-то похожее на то, что показано здесь.

---

Расчет объема коробки — SoundQubed

Для вычисления объема коробки требуется простая математика и общее представление о том, чего вы хотите от своей системы. Вам понадобятся рулетка, карандаш, бумага и калькулятор. Если вы разрабатываете коробку для определенного пространства, вы можете продолжать изменять размеры и рассчитывать объем коробки, пока не найдете идеальный размер и форму коробки для вашего приложения.

КАК РАССЧИТАТЬ ОБЪЕМ ЯЩИКА

Сначала измерьте внешнюю длину, ширину и высоту в дюймах и запишите их. Если вы художник, нарисуйте свою коробку и напишите размеры рядом с тем местом, где вы их измерили. Вы также можете использовать бесплатные инструменты, такие как SketchUp или Fusion360, для создания и изменения 3D-модели вашего корпуса.

Вычтите толщину материала из внешних измерений:

¾ ”толщина x 2 стороны = 1 ½ дюйма

Умножьте длину, ширину и высоту в дюймах:

Внутренний объем в кубических дюймах = (высота x ширина x глубина)

Преобразование объема из кубических дюймов в кубические футы:

Внутренний объем в кубических футах = (Внутренний объем в кубических дюймах) ÷ 1728

ПРИМЕР:

Ниже приведен пример расчета объема коробки, построенной из материала толщиной ¾ дюйма с размерами 16 на 34 на 14 дюймов.

Сначала вычтите толщину древесины дюйма: Внутренние размеры = 14,5 дюйма x 32,5 дюйма x 12,5 дюйма

Вычислить внутренний объем в кубических дюймах: 14,5 дюйма x 32,5 дюйма x 12,5 дюйма = 5890,625 дюйма3

Преобразование объема из кубических дюймов в кубические футы: 5890,625 ÷ 1728 = 3,4 фута 3

РАСЧЕТ ОБЪЕМА НЕТТО

Общий доступный объем, который вы только что рассчитали, — это общий объем коробки. Саб и порт занимают около 18% от этого объема.Эти 18% больше не содержат воздуха для питания вашего вуфера (ов). Затем вам нужно вычесть эти 18%, чтобы получить чистый объем. Чистый объем — это показатель, который вам нужно использовать при определении размера коробки и настройке.

Удалите 18% из общего объема: 100% — 18% = 82% или 0,82

Чистый объем = 0,82 x внутренний объем

Из предыдущего примера: 3,4 фута 3 x 0,82 = 2,788 фута 3 чистого объема

РАСЧЕТ ПЛОЩАДИ ПОРТА

Вам потребуется 16 квадратных дюймов площади порта на кубический фут нетто объема.Этот показатель является хорошим ориентиром для большинства приложений. Если вы ищете экстремальную настройку, вам, возможно, придется манипулировать этим, чтобы придумать конструкцию коробки, которая физически возможна.

Общая площадь порта: 2,788 фута 3 x 16 дюймов 2 = 44,608 дюйма 2 площади порта.

РАСЧЕТ РАЗМЕРА ПРЯМОУГОЛЬНОГО ПОРТА

Для расчета площади порта нам нужны размеры по высоте и ширине. Для прямоугольного ящика с известными размерами у нас уже есть высота. Нам просто нужно найти ширину порта.

Пример (продолжение): 44,608 дюйма Высота 2 ÷ 16 дюймов = 2,788 дюйма

Округление вверх или вниз до ближайшей 1/4 дюйма: 2,788 дюйма округления до 2,75 дюйма

Чем больше длина порта, тем ниже настройка корпуса. Длина порта 18 дюймов приведет к настройке примерно на 40 Гц. Для музыки с тяжелыми басами вы можете использовать порт длиной 22-24 дюйма.

Калькулятор блока громкоговорителей

Этот калькулятор блока динамика или калькулятор блока сабвуфера поможет вам определить размеры платы , чтобы вырезать при создании собственного блока динамика.Мы также можем рассматривать его как калькулятор громкости блока динамика , поскольку он также может помочь вам определить внутренний объем блока динамика в зависимости от его размеров, толщины платы, смещения драйвера динамика и порта трубки (при необходимости). В качестве бонуса мы также включили в этот инструмент калькулятор смещения динамика для вашего удобства.

В этом калькуляторе вы также узнаете некоторые рекомендации о том, как построить коробку динамика и как рассчитать громкость коробки колонки самостоятельно (или как найти объем коробки в целом).В конце этого текста не пропустите наш пример расчета для 12-дюймовой акустической коробки. Продолжайте читать, чтобы начать учиться!

Сборка динамика

Создание собственного динамика или динамика, будь то широкополосный динамик, низкочастотный динамик, среднечастотный динамик или высокочастотный динамик, — это увлекательное занятие. Это бросает вызов нашему творчеству, особенно в области деревообработки, электроники и нашего понимания звука. Создание корпуса динамика означает , что мы полностью контролируем его дизайн и размер , а не только драйвер динамика, который вы хотите использовать, но и качество звука.

Однако в этом базовом руководстве по сборке корпуса динамика мы сосредоточимся только на самом корпусе динамика, объеме, смещенном драйвером динамика , и порте трубки динамика (если он когда-либо нам понадобится). Продолжайте читать, чтобы узнать больше.

Как собрать акустическую коробку?

Сборка корпуса динамика похожа на сборку любого деревянного ящика, за исключением того, что в нем нет движущихся частей, таких как крышки или крышки. Мы разрезаем доски из дерева или ДВП по размеру и собираем их в закрытую коробку с надлежащим уплотнением , используя достаточное количество клея или конопатив швы.

1. Первым шагом при создании корпуса динамика является выбор его конструкции и размера . Если вам нравится чистый звук и глубокие басы, лучшим выбором будет переносной динамик. С другой стороны, если вас не особо беспокоят басы, лучше всего подойдет герметичный динамик. Вот параллельное сравнение герметичных (слева) и портированных (справа) коробок динамиков:

2. После того, как вы определились с размером и дизайном для сборки, следующий шаг — определить размеры панелей платы вашего динамика .Мы можем рассчитать размеры каждой панели в зависимости от размеров корпуса динамика и толщины платы. Из приведенного ниже примера рисунка видно, что ширина передней панели меньше ширины корпуса динамика на удвоенную толщину платы. Это также относится к высоте боковой панели.

С другой стороны, в приведенном выше примере мы также видим, что ширина боковой панели такая же, как и глубина корпуса динамика. Размеры панелей зависят от конструкции корпуса динамика. Наш калькулятор предлагает на выбор шесть дизайнов, как вы можете видеть в поле монтажного ящика нашего калькулятора.

3. После резки досок нужно собрать панели для формирования корпуса динамика . Мы можем соединить части доски встык или скосить их для получения бесшовного вида. Однако стыковые соединения прочнее и их легче выполнять, чем соединения под углом. Стыковые соединения также легче герметизировать, и они по-прежнему эстетичны.

Теперь, когда вы знаете, как построить динамик, позвольте нам теперь узнать, как использовать наш калькулятор, чтобы легко определить размеры панелей вашей платы.

Как пользоваться нашим калькулятором акустической коробки?

В нашем инструменте для акустической коробки есть несколько функций, которые помогут вам приступить к созданию вашей акустической коробки. Вот шаги по использованию нашего калькулятора колонок:

1. Выберите монтажный ящик , который вы хотите изготовить. На первый взгляд все сборки могут показаться идентичными.Однако во время фактической сборки вы можете подумать о том, чтобы врезать лицевую или две стороны, чтобы придать акустической коробке дополнительный характер. Вы можете выбрать вариант 1 или 2, чтобы утопить лицевую сторону, как показано ниже, или вариант 3 или 4, чтобы углубить боковые панели. Это твой выбор.

2. После того, как вы выбрали корпус для сборки, следующий шаг — введите размер корпуса динамика . Это его ширина, высота и глубина.

3. Следующим шагом является ввод толщины доски , которую вы хотите использовать.Корпуса громкоговорителей обычно изготавливаются из плат толщиной 3 / 4 дюймов от до 1 дюйм ( 20 мм от до 25 мм ). После заполнения этого поля внутренний объем поля уже покажет рассчитанный результат. После его ввода вы найдете руководство по раскройке досок внизу нашего калькулятора.

4. Если вы решили установить порт для трубки динамика, выберите Да в Вы делаете коробку для динамика с переносом? поле.В результате откроются поля диаметром порта и длина порта , которые вы должны заполнить. Это соответственно обновит значение внутреннего объема бокса. Вы также можете ввести для определенного объема порта для других форм порта, если вы знаете его значение. Наличие этой функции также делает этот инструмент калькулятором коробки сабвуфера.

5. Если у вас уже есть драйвер динамика , вы можете выбрать Да для этого следующего поля, чтобы отобразить наш калькулятор смещения динамика динамика.Введите необходимые значения для диаметра конуса , монтажной глубины , диаметра магнита и глубины магнита , чтобы рассчитать смещение динамика динамика и автоматически обновить внутренний объем коробки.

Как рассчитать громкость динамика?

Чтобы оценить объем коробки динамика, нам нужно определить внутренние размеры коробки и умножить их вместе. Как правило, толщина платы одинакова по всему корпусу корпуса динамика.Используя эту концепцию, мы можем сформулировать уравнение громкости громкоговорителя следующим образом:

объем корпуса динамика = (w - 2 * t) * (h - 2 * t) * (d - 2 * t)

, где используются следующие переменные:

• объем блока динамика — внутренний объем блока динамика без драйвера динамика и порта;
• w — ширина корпуса динамика;
• т — толщина доски;
• h — высота корпуса динамика; и
• d — глубина корпуса динамика.

Однако внутренний объем блока динамика уменьшается, когда мы представляем драйвер и порты динамика. В этом калькуляторе мы аппроксимируем объем динамика динамика, оценивая конус, образованный его коническим корпусом, и цилиндрический объем, занимаемый магнитом динамика.

В этом случае общий внутренний объем динамика будет:

общий внутренний объем воздуха = объем корпуса динамика - смещение динамика динамика - объем порта

Знание того, как определить объем коробки для нашего динамика, также полезно, особенно когда поставщик драйвера динамика указал требуемый средний объем внутреннего воздуха для наилучшего качества звука. Внутренний объем воздуха в корпусе динамика фактически говорит нам кое-что о том, как драйвер динамика обеспечивает звук.

Чем меньше объем корпуса динамика, тем меньше воздуха внутри. Затем этот воздух можно легко сжать, действуя как амортизатор для колебаний динамика. Это приводит к большему контролю за диффузором динамика для обработки более широкого диапазона частот.

С другой стороны, громкоговоритель с большей громкостью реагирует противоположным образом и обычно требует установки порта в системе.Вы можете узнать больше о перенесенном блоке динамика в нашем калькуляторе длины порта.

Пример расчета объема акустической коробки

Давайте рассмотрим создание корпуса 12-дюймового динамика с размерами 18 дюймов x 15 дюймов x 20 дюймов для его ширины, высоты и глубины, соответственно, с использованием платы толщиной ³ / ₄ дюймов. . Допустим, рабочий объем нашего 12-дюймового динамика составляет около 0,128 кубических футов . Предположим также, что мы хотим включить два порта для цилиндрических трубок, которые в сумме занимают 0.15 кубических футов объема в коробке.

Используя нашу формулу громкости динамика, мы вычисляем громкость динамика, как показано ниже:

объем корпуса динамика = (w - 2 * t) * (h - 2 * t) * (d - 2 * t)

Объем динамика = (18 дюймов - 2 * 3 / 4 дюймов) * (15 дюймов - 2 * 3 / 4 дюймов) * (20 дюймов - 2 * 3 / 4 ")

объем корпуса динамика = 4120,875 кубических дюймов ≈ 2.385 кубических футов

Вычитая драйвер динамика и смещение громкости порта, получаем:

общий внутренний объем воздуха = объем корпуса динамика - смещение динамика динамика - объем порта

общий внутренний объем воздуха = 2,385 фута 3 - 0,128 фута 3 - 0,15 фута 3

общий внутренний объем воздуха = 2,107 фута 3

⚠Прежде чем мы, наконец, приступим к разрезанию платы и сборке корпуса динамика, самое время проверить наши спецификации драйвера динамика , чтобы узнать, равен ли внутренний объем воздуха 2.107 футов ³ находится в пределах рекомендованного диапазона. Если он находится в пределах допустимого диапазона, то теперь мы можем перенести измерения на нашу доску для резки.

Как собрать коробку для сабвуфера

Общие сведения о корпусах

Когда дело доходит до выбора типа корпуса, чтобы получить наилучший звук от вашего сабвуфера и сопоставления его с вашим музыкальным вкусом, это может немного сбить с толку. Назначение корпуса — улучшить низкие частоты и предотвратить повреждение низкочастотного динамика из-за чрезмерного отклонения.Прежде чем сделать окончательный выбор, вам необходимо учесть несколько вещей, которые в конечном итоге повлияют на ваш выбор стиля корпуса сабвуфера. Вот некоторые из ключевых моментов, которые вам необходимо учитывать:

1. Сколько места в вашем автомобиле и сколько вы готовы пожертвовать.
2. Какой тип динамика вы будете использовать? Некоторые громкоговорители предназначены для определенных типов корпуса. (см. рекомендации производителя)
3. Какую мощность выдает усилитель и какие у него кроссоверы и регуляторы?
4. Какую музыку ты слушаешь? Разные стили корпуса будут звучать по-разному.

После того, как вы определили вышеуказанные условия, вы сможете сделать выбор, который обеспечит наилучший басовый отклик. В следующих разделах будут описаны наиболее популярные типы корпусов, чтобы помочь вам сделать выбор, который соответствует вашим предпочтениям при прослушивании.

Бесконечная перегородка

Простая монтажная плата с бесконечной перегородкой:

Пример бесконечной перегородки:

Кривая АЧХ с бесконечной перегородкой:

Бесконечная перегородка не обязательно является ограждением.Это может быть просто доска или монтажная поверхность (называемая «перегородкой»). Это может быть плоская доска с прикрепленными к ней низкочастотными динамиками, а затем прикрепленными к спинке сиденья седана. Другой пример бесконечной перегородки — то, как динамики устанавливаются в задних полках большинства седанов. У динамиков нет корпуса, и динамики устанавливаются в лотке для упаковки лицевой стороной вверх. Во многих автомобилях сабвуферы установлены в бесконечной перегородке заднего отсека для пакетов, рядом с широкополосными динамиками.При таком типе монтажа ствол обычно используется как «ограждение».

Бесконечная установка перегородки часто считается лучшим общим звуком из всех примеров, о которых мы собираемся поговорить. У них нет корпуса, который изменил бы естественное звучание вуфера. Поскольку у них нет корпуса, они не будут занимать столько места в автомобиле и могут быть установлены (в некоторых приложениях) там, где их можно даже не увидеть, как вообще.

Важно отметить, что у бесконечной перегородки есть некоторые ограничения.

При установке низкочастотных динамиков в конфигурации с бесконечной перегородкой у вас должен быть низкочастотный динамик, способный работать в бесконечной перегородке или в корпусе с портами. Вам необходимо убедиться, что вы как можно лучше герметизируете монтажную перегородку по отношению к автомобилю, чтобы звуковые волны от задней части динамика не могли достигать передней части динамика и вызывать гашение. Помните, что басы могут проходить через все, что не является твердым, например, через поролон на задних сиденьях и даже через другие динамики, установленные рядом с низкочастотными динамиками.Любые незаполненные области между передней и задней частью перегородки уменьшат количество басов. Идеальная установка бесконечной перегородки может быть проблемой из-за потенциальной сложности герметизации передней и задней части перегородки.

Кроме того, поскольку у них нет корпуса, для управления движением диффузора нет ничего, кроме подвески низкочастотного динамика. Вот почему важно иметь усилитель с дозвуковым фильтром, чтобы исключить любые повреждающие частоты, достигающие сабвуфера.Установка бесконечной перегородки ограничивает общую мощность низкочастотного динамика и его мощность. Вот почему лучше всего использовать низкочастотный динамик, специально разработанный для такой конфигурации монтажа. Вы также должны убедиться, что вы правильно изолировали переднюю и заднюю волны давления с помощью перегородки, иначе у вас будет ограниченный выход и басовый отклик.

Плюсы

• Простота сборки
• Плавная частотная характеристика
• Не занимает много места в багажнике
• Использует спад собственной частоты динамика

Минусы

• Ограниченная мощность
• Ограниченная мощность
• Для достижения наилучших результатов требуются определенные возможности кроссовера от усилителя.
• Задняя сторона драйвера обнажена вместе с проводкой, и установка может быть неаккуратной

Герметичные корпуса

Простой герметичный корпус:

Простой герметичный корпус с внутренними распорками шкафа:

Пример герметичного корпуса:

График частотной характеристики герметичного корпуса:

Фиолетовый — большой герметичный корпус
Зеленый — малый герметичный корпус

Герметичный корпус имеет «закрытое» воздушное пространство.Обычно они изготавливаются в пределах диапазона внутреннего объема, указанного производителем. Внутренняя громкость будет варьироваться в зависимости от типа звука, который вы пытаетесь добиться. Герметичные корпуса могут иметь большие или маленькие внутренние объемы без портов или вентиляционных отверстий в корпусе. Воздух внутри корпуса работает как пневматическая пружина, контролируя движение конуса. Иногда их называют кожухами с акустической подвеской.

При выборе подходящего объема герметичного корпуса на ваш вкус, вам необходимо учитывать следующее: большой герметичный корпус будет иметь более плавный выход с более глубокими басами, но также может ограничивать мощность, поскольку диффузор вуфера имеет меньший контроль на более низких частотах.Слишком большая мощность на низких частотах может повредить компоненты подвески динамика (объемный звук, звездочка, мишурные провода или формирователь звуковой катушки). Вы должны убедиться, что ваш усилитель не выдает больше мощности, чем рассчитаны на работу низкочастотных динамиков в корпусе такого размера. Этот тип корпуса обычно используется, когда вы пытаетесь очень точно воспроизвести музыку при умеренной громкости. Герметичные корпуса — одна из самых популярных коробок для тех, кто ищет очень точное воспроизведение звука.

Герметичные корпуса обычно используются, когда вы хотите воспроизводить громкую музыку с очень хорошим контролем конуса. Например, небольшие запечатанные коробки часто предназначены для более старого рока, хард-рока или спид-метала. Эти жанры музыки обычно содержат большое количество ударных в записи и не содержат много информации об очень глубоких басах в записях.

В небольшом герметичном корпусе бас будет очень «плотным» и контролируемым. НЧ-динамик будет обрабатывать большое количество энергии, потому что корпус ограничивает движение диффузора на более низких частотах, что может повредить динамик.Герметичный корпус меньшего размера даст вам немного больше мощности, или, как его еще называют, «удар», прежде чем он спадет, но начнется спад низких частот на более высокой частоте, чем в герметичном корпусе большего размера.

Герметичные корпуса большего размера будут воспроизводить более низкие басы и считаются немного более плавными по частотной характеристике, потому что у них немного меньше «выпуклостей» перед тем, как они спадут на выходе. У них не будет такой мощности, как у меньшего герметичного корпуса, но в целом они будут воспроизводить более низкие басы.Они также займут больше места в автомобиле, так как им требуется больший объем воздуха. Они могут воспроизводить низкие басы с очень плавным и естественным звучанием.

Низкочастотный отклик в герметичном корпусе будет спадать со скоростью 12 дБ / октаву. Это плавный постепенный спад, который дает им очень хорошую кривую отклика и не будет иметь чрезмерных пиков на выходе на определенных частотах.

Плюсы

• Очень точное воспроизведение низких частот
• Жесткие басы
• Отличная управляемость
• Довольно маленький размер
• Простота сборки
• Отличный диапазон низких частот
• Спад низких частот при 12 дБ на октаву

Минусы

• Требуется корпус большего размера для получения глубоких басов.
• займет больше места, чем бесконечная перегородка.
• Требуется больше низкочастотных динамиков / корпусов / мощности для большей выходной мощности

Корпуса Bass Reflex

Корпус со слотами:
(показано без вида сверху)

Переносной корпус в стиле грузовика:

Пример перенесенного корпуса:

Кривая АЧХ для перенесенного корпуса:

Оранжевый — корпус с большими отверстиями
Желтый — корпус с небольшими отверстиями

Корпус фазоинвертора (также называемый корпусом с отверстиями или вентиляцией) имеет порт или вентиляционное отверстие, которые увеличивают выходную мощность на определенных частотах.Этот тип корпуса сложнее построить. Вы должны следовать спецификациям производителя динамика, чтобы оптимизировать вывод и предотвратить повреждение динамика. Вентиляционное отверстие объединит выход задней части низкочастотных динамиков с передним выходом динамика. Он может быть настроен на определенные частоты, что позволяет увеличить выходной сигнал около частоты настройки. Объем воздуха в корпусе, площадь вентиляции и длина имеют решающее значение для правильной настройки и управления мощностью. Если вы не соблюдаете рекомендуемые характеристики, очень возможны плохие басы и / или повреждение низкочастотного динамика.

Корпуса с портами очень популярны, потому что они могут значительно увеличить выходную мощность на определенных более низких частотах. Это может быть преимуществом, когда требуются экстремальные выходные уровни или если вы хотите максимизировать выход сабвуфера с помощью усилителя меньшей мощности. Как и во всем, есть как хорошие, так и плохие вещи. Для достижения максимальной производительности вам понадобится очень большой корпус с портами. Это займет больше места в автомобиле. Другой фактор, который следует учитывать при использовании большого корпуса с портами, — это большая «групповая задержка».Это очень редко обсуждается, но очень заметно в больших портированных корпусах. Коробка с переносом большего размера будет иметь большую групповую задержку из-за размера корпуса и его конструкции. Это смягчит басы. Воздействие или удар, которые вы почувствуете, не будут такими сильными. Большой корпус с портами может иметь значительно большую мощность, но за счет точного качества звука. Чисто как грязь? Хорошо! Рад, что ты понял. Ха-ха.

У переносных ящиков есть еще один набор проблем.Скорость спада басов на низких частотах составляет 24 дБ / октаву. Это означает, что они будут ограничивать низкие частоты, которые корпус может выдавать в два раза быстрее, чем герметичный корпус. Преимущество портированного корпуса в том, что он может играть громче, прежде чем нижние басы начнут спадать. Корпуса с портами часто намного больше, чем герметичные корпуса, чтобы они воспроизводили очень низкие басы.

Другая особенность портированных корпусов заключается в том, что они не контролируют движение драйвера, называемое экскурсией, ниже частоты настройки.Это называется «разгрузкой». Это означает, что ниже частоты настройки корпуса драйвер будет работать так, как если бы он находился в бесконечной перегородке. На более низких частотах это может вывести водителя из строя из-за «перегрузки». Вот почему корпуса с меньшими портами потребляют меньше энергии, чем корпуса с портами большего размера. Коробки с переносом меньшего размера не могут быть настроены так же низко, как корпуса с переносом большего размера. Высокий уровень мощности ниже частоты настройки приведет к перегрузке диффузора и повреждению динамика.

Одним из ключевых способов управления движением диффузора ниже частоты настройки является использование дозвукового или инфразвукового фильтра, как мы рекомендуем для бесконечной перегородки.Все сабвуферные усилители Kicker имеют либо дозвуковой фильтр с фиксированной частотой 25 Гц при 24 дБ / октаву, либо регулируемый дозвуковой фильтр, который регулируется от 10 до 80 Гц при 24 дБ / октаву. Регулируемый дозвуковой фильтр необходим для максимального увеличения мощности и защиты динамика. При правильной настройке у вас будет невероятный выход из корпуса с максимальной защитой динамика.

При настройке корпуса с портами вы должны убедиться, что у вас есть надлежащий объем воздушного пространства, правильная площадь порта и длина порта.Если порт имеет слишком маленькую площадь, воздушная скорость в порту будет выше и может вызвать «шум порта» при высоких уровнях выходного сигнала. Это может звучать как «свист» или «жужжание» из порта. Один из способов узнать, происходит ли это, — подержать руку или что-то за отверстие порта при игре на высокой мощности, чтобы увидеть, прекратился ли шум. Этот шум можно уменьшить, а в некоторых случаях можно устранить путем закругления или развальцовки концов портов, но в очень маленьких портах шум неизбежен.Длина порта также является важным фактором и напрямую связана с территорией порта. Например, если вы увеличиваете площадь порта для устранения шума порта, вы также должны увеличить длину порта, чтобы сохранить настройку на той же частоте.

Теперь у вас есть еще одна проблема. Большие порты звучат лучше, но занимают больше воздушного пространства, а общий объем вашего корпуса увеличивается, делая корпус в целом больше. Теперь это баланс между размером, звуком и мощностью. Вы хотите, чтобы переносной корпус работал как можно тише и громче, но чем громче и ниже вы хотите, чтобы он играл, тем больше места для него потребуется.

Правила вентиляции:
При использовании портов следует помнить о нескольких вещах. Первое и самое важное — это площадь и длина, которые очень важны для правильной настройки. Изменение любого из них сильно повлияет на качество звука, производительность и долговечность динамика. Форма вентиляционного отверстия не так важна, как его общая площадь. Он может быть круглой, квадратной, треугольной, прямоугольной или любой другой формы, если его общая площадь эквивалентна требуемой для этого корпуса.Можно использовать несколько вентиляционных отверстий, если общая площадь равна указанной конструкции. Кроме того, вы должны держать вентиляционные отверстия подальше от других поверхностей. Например, если у вас круглое вентиляционное отверстие диаметром 4 дюйма, оно не должно быть ближе 4 дюймов от задней части корпуса, чтобы предотвратить расстроение корпуса. Просто помните, что вентиляционное отверстие должно позволять воздуху свободно течь без препятствий с любого конца. Прямое вентиляционное отверстие лучше, чем вентиляционное отверстие, которое нужно сгибать или складывать, чтобы поместиться в корпус. Изгиб вентиляционного отверстия также ограничит воздушный поток и немного расстроит корпус.Более длинные вентиляционные отверстия настраивают корпус на более низкие частоты, но требуют большего воздушного пространства в корпусе, чтобы компенсировать их смещение. Небольшие вентиляционные зоны имеют меньшую длину, но увеличивают скорость полета и могут иметь шум в портах.

Корпус меньшего размера с портами не будет играть так низко, как более крупный. Это связано с тем, что меньший корпус с портами не имеет достаточно воздушного пространства для настройки на более низкую частоту. Чтобы настроить переносную коробку на низкую частоту, вы должны использовать больший корпус с большим и длинным вентиляционным отверстием.В корпусе меньшего размера очень сложно разместить порт в корпусе из-за ограниченного объема воздушного пространства, с которым вам приходится работать. Это ограничит настройку корпуса на более высокую частоту настройки.

Плюсы

• Повышенная мощность
• Более эффективный
• Отличная управляемость

Минусы

• Сложнее построить
• Больше, чем герметичный корпус
• Должен быть настроен на конкретный драйвер и объем корпуса
• Бас звучит не так плотно
• Низкие частоты спадают на 24 дБ / октаву
• Может иметь «шум порта», если построен неправильно

Шкафы Bandpass

Bandpass Enclosure Пример:

3-камерный корпус Bandpass:

Bandpass Enclosure Пример:

Корпус с симметричной нагрузкой (с полосой пропускания) предназначен для пропускания всего выхода корпуса через вентиляционное отверстие, меньшее, чем площадь поверхности динамика.В корпусе с полосой пропускания используются как герметичная, так и камера с отверстиями. НЧ динамик установлен внутри двухкамерного корпуса в перегородке между ними. Одна из камер выведена во внешнюю среду.

Основное преимущество корпуса с полосой пропускания — возможность значительного выхода через небольшое отверстие. Их также можно настроить для увеличения выходной мощности в узкой полосе частот. У них действительно много общих черт как герметичных, так и переносных корпусов. Размер герметичной камеры влияет на низкочастотную характеристику.Для более глубокого баса потребуется больше воздушного пространства, а значит, и коробка большего размера. Сторона с портом настраивает верхнюю АЧХ и выходной уровень. Камера с отверстиями большего размера даст более широкую полосу пропускаемых частот, но принесет в жертву выходную мощность корпуса. Как и в случае с портированной коробкой, площадь и длина порта сильно влияют на мощность и частотную характеристику, а также на качество и надежность динамика.

Другая проблема с типами кожухов с полосой пропускания связана с качеством звука. Поскольку динамик полностью заключен внутри корпуса, у них гораздо больше групповой задержки.Это означает, что басы не достигнут ваших ушей одновременно с передачей звуковой энергии из других динамиков системы. Это дает звук, который многие называют «медленным» или «мягким» басом. Часть этой временной задержки можно улучшить с помощью DSP для задержки сигналов другого динамика, чтобы вернуть музыку «в фазу» для более естественного звука.

Выходные сигналы полосовых блоков не являются исключительно плоскими или плавными по частотной характеристике. Это означает, что одни частоты громче других и не могут точно воспроизводить музыку в том виде, в котором она была записана.Меньшие по размеру корпуса с полосой пропускания дают наименее ровный отклик, но могут значительно увеличить выходную мощность в определенной, меньшей полосе частот. Последнее, что нужно учитывать, это то, что полосы пропускания будут «маскировать» искажения, что затрудняет локализацию сабвуфера, но с компромиссом. Если вы ограничиваете выход усилителя, будет не так легко услышать искажения, и вы с большей вероятностью повредите динамик и, возможно, усилитель.

Плюсы

• Может быть более эффективным на определенных частотах.
• Позволяет передавать басы через меньшие отверстия в зону прослушивания

Минусы

• Маскируют искажения.
• Они могут повредить динамик.
• Ухудшение качества звука.
• Сложнее построить.
• Они могут стать довольно большими
• Сложнее заменить динамик

График сравнения различных типов корпусов с одним и тем же вуфером:

Оранжевый — корпус с большими портами
Бирюзовый — корпус с полосой пропускания
Красный — корпус с бесконечной перегородкой
Фиолетовый — большой герметичный корпус

Изобарические корпуса

Изобарические корпуса разработаны для получения максимальных басов в очень небольшом пространстве.Изобарический корпус — это уникальный тип корпуса, в котором вы используете два низкочастотных динамика и соединяете их вместе, чтобы действовать как один низкочастотный динамик с вдвое большей толкающей силой. Самым большим преимуществом является то, что требования к корпусу для этого стиля составляют половину рекомендуемого герметичного корпуса для динамика. Это означает, что вы можете получить отличные басы на очень маленьком пространстве. Недостатком такой конструкции корпуса является то, что вам придется покупать вдвое больше динамиков и включать каждую из них, как если бы она играла сама по себе.Это означает, что потребляемая мощность вдвое больше. Поскольку вы фактически перекрываете два динамика, общий выход будет таким же, как и для одного динамика.

Строительство очень простое. Как только вы узнаете, какой объем корпуса требуется для одного динамика, вы можете уменьшить внутренний объем воздуха вдвое по сравнению с исходной спецификацией. Низкочастотные динамики могут быть установлены в корпусе лицом к лицу с внешним низкочастотным динамиком, подключенным не по фазе с низкочастотным динамиком, который имеет свой магнит внутри корпуса.Это даст эффект выталкивания / вытягивания и удвоит силу НЧ-динамиков, позволяя им работать в очень ограниченном пространстве. НЧ-динамики также могут быть соединены с воздушным пространством между ними либо лицом к лицу, магнитом к магниту, либо лицом к магниту.

Другое преимущество установки низкочастотных динамиков лицом к лицу или магнита к магниту, это сглаживает нелинейные свойства динамика. В более старых конструкциях динамиков толкающая сила иногда была не такой сильной, как тянущая. Это создало искажение, потому что оно не могло точно воспроизвести сигнал, который принимал говорящий.Изобарическая обработка помогла уменьшить это искажение, но с сегодняшними технологиями в этом больше нет необходимости.

Этот тип корпуса больше не пользуется большой популярностью из-за технологии низкочастотных динамиков, которую мы сейчас используем. Некоторым из сабвуферов сегодня требуется очень мало воздушного пространства для получения великолепно звучащих, глубоких басов, устраняющих необходимость вдвое уменьшать громкость корпуса. Фактически, Kicker усовершенствовал это, разработав низкочастотный динамик Solobaric еще в 1992 году. Kicker объединил электрические и механические свойства двух низкочастотных динамиков в одном низкочастотном динамике Kicker Solobaric.У него были все басы, как у обычного низкочастотного динамика, но на ½ внутренней громкости, необходимой для обычных динамиков.

Примеры изобарических уплотнений:

Подробнее:

Строительство и проектирование корпуса

Строительство корпуса

При строительстве ограждения стены ограждения должны быть как можно более жесткими. Любое изгибание корпуса резко снизит производительность ваших динамиков.Кроме того, все соединения и стены в корпусе динамика должны быть герметичными, включая отверстия для винтов и отверстия для проводов. Любые утечки или изгибы вызовут отмену, что приведет к снижению производительности.

Корпуса должны быть изготовлены из очень плотной и тяжелой древесины. Мы рекомендуем МДФ (ДВП средней плотности) или Medite (ДВП высокой плотности). Они жесткие, тяжелые и непористые, как некоторые ДСП. Мы рекомендуем МДФ 3/4 дюйма (19 мм), хотя МДФ 1/2 дюйма (12,5 мм) приемлем для низкочастотных динамиков 8 дюймов и меньше.

Большинство корпусов рассчитаны на несколько драйверов и требуют отдельных камер для каждого драйвера. Разделители — очень важная часть конструкции бокса, потому что они создают прочность в боксе и обеспечивают герметичное уплотнение между динамиками. Имейте в виду, что нет двух одинаковых вещей (даже динамиков одного размера и модели!). Это приведет к тому, что драйверы в открытой камере будут реагировать по-разному, что существенно снизит выходную мощность и управляемую мощность. При сборке коробки очень важно проклеить все стыки.Винты или скобы следует размещать примерно через каждые 4 дюйма (10 см). Шурупы для гипсокартона работают лучше, если они утоплены. Зенковка облегчает заливку головок винтов для краски или ковра и улучшает внешний вид корпуса.

Доказано, что качественный воздушный степлер является хорошей заменой шурупов для гипсокартона с потайной головкой. Используйте скобы 1-1 / 2 дюйма (38 мм) или 1-5 / 8 дюйма (41 мм) как минимум через каждые 3 дюйма (7,5 см). по каждому шву. Не забывайте клей для дерева. Это намного быстрее и плавнее, чем при использовании шурупов.

Приклейте швы по всей стене, чтобы обеспечить герметичное уплотнение. Мы рекомендуем клей Titebond или Elmer’s Wood Glue.

Всегда рекомендуется использовать угловые распорки, также называемые клеевыми блоками, на каждом стыке в корпусе. Угловые распорки обычно изготавливаются из остатков древесины корпуса и имеют ширину примерно 1 дюйм (2,5 см). Раскосы следует приклеивать и привинчивать или приставлять скобами к стенам и заделывать конопаткой по обоим краям, где они соприкасаются со стенами. Используйте силиконовый герметик, чтобы обеспечить герметичное уплотнение.Не используйте герметик типа «плитка для ванной», он не поможет!

Не все угловые распорки будут соответствовать длине стены, к которой они прикреплены. Например, если длина стены составляет 36 дюймов (1 м), но на соседней стене уже есть угловая распорка, нам нужно будет вычесть один дюйм (2,5 см), чтобы распорки подошли друг к другу, а не перекрывали друг друга. два дюйма (5 см) от длины распорки, если на обеих соседних стенах есть распорки

При добавлении распорок к ограждению всегда добавляйте смещение дополнительной древесины к общему объему коробки, как это предусмотрено.

Другой тип распорки, называемый поперечной распоркой, следует использовать в любом пролете 12 дюймов (30 см) или более, чтобы предотвратить вибрацию панели. Чаще всего применяется от передней перегородки к задней стене и между верхняя и нижняя стенки. Этот тип скобы обычно изготавливается из дерева размером 3/4 «x 2». Скоба будет контактировать с корпусом только на своих концах, где ее следует приклеить, завинтить или скрепить скобами. Для максимального Жесткость: идеально отцентрованная поперечная распорка может фактически увеличить гибкость корпуса и резонанс (на более высокой, более слышимой частоте).

Проектирование корпусов общего назначения

Фундаментальные вычисления Тиля-Смолла можно выполнить с помощью научного калькулятора и небольших знаний алгебры. Однако важно отметить, что в базовых расчетах некоторые факторы усреднены или удалены для простоты, и ответы, которые они дают, являются лишь приблизительными. Лучше всего использовать известные данные о конструкции корпуса, такие как приведенные здесь, или использовать компьютерную программу, такую ​​как LEAP 4.5, вместе с нашими опубликованными спецификациями драйверов, чтобы помочь вам в разработке корпусов.

Когда вы закончите свой корпус, важно убедиться, что громкоговоритель хотя бы близок к вашим проектным характеристикам. Для 100% уверенности в том, что все правильно, вы можете измерить частоту настройки бокса для вентилируемых корпусов. Если вы выполняли расчеты вручную или с помощью простой компьютерной программы (любая программа, требующая только Qts, Vas и Fs для расчета характеристик корпуса, проста), вы обязательно захотите измерить частоту настройки, потому что размеры вентиляционных отверстий, указанные в расчетах, могут быть достаточно выключенным, чтобы снизить производительность динамика.Обязательно измеряйте настройку с помощью корпуса в автомобиле, акустическая среда динамика также может повлиять на его настройку.

При проектировании корпуса лучше всего следовать тому, что мы называем «Последовательность проектирования». Это простой трехэтапный процесс, который сэкономит вам много времени и сэкономит время!

Последовательность проектирования

Шаг первый: Определите размер корпуса.

Это легкая часть. Возьмите рулетку и садитесь в машину.Проконсультируйтесь со своим клиентом о том, сколько места он готов отказаться для своей системы. Измерьте эту площадь и запишите в дюймах высоту, длину и ширину.

Теперь мы научимся рассчитать объем шкафа по только что взятым размерам. Допустим, у нас есть доступное пространство: 14 дюймов в высоту x 41 дюйм в длину x 14 дюймов в ширину

Формула для вычисления объема довольно проста. Запомните ее сейчас, вы будете использовать ее много!

Высота x длина x Ширина = Общее количество кубических дюймов
Всего кубических дюймов / 1728 = Всего кубических футов
Всего кубических футов / количество водителей = Общее количество кубических футов на водителя

Что такое 1728 год и откуда он взялся? 1728 — это один кубический фут или 12 х 12 х 12.Разделение на это число преобразует общие кубические дюймы в общие кубические футы. Вам нужно разделить общий кубический фут на количество драйверов, которые будут установлены в корпусе, обычно два, чтобы получить общее количество кубических футов на драйвер . Так производитель обычно перечисляет спецификации.

При расчете объема шкафа вы будете работать с ВНЕШНИМИ и ВНУТРЕННИМИ размерами. Внешние размеры — это то, что вы получили после измерения свободного места в автомобиле. Внутренние размеры — это то, на что вы захотите ориентироваться при выборе динамика для корпуса.Какая разница? Толщина дерева, из которого изготовлен ящик. Например, если вы используете древесину 3/4 дюйма, вы должны вычесть двойную толщину древесины из каждого измерения, чтобы получить внутренние размеры.

Давайте снова посмотрим на наш пример и рассчитаем внутренние размеры, используя древесину 3/4 «.

3/4″ + 3/4 «= 1,5»
14 «-1,5» = 12,5 «
41″ -1,5 «= 39,5 «
14″ -1,5 «= 12,5»

12,5 x 39,5 x 12,5 = 6171,88
ВНУТРЕННИЙ кубический дюйм

6171,88 / 1728 = 3.57
ВНУТРЕННИЙ куб. Футов

3,57 / 2 драйвера = 1,79 куб. футов на водителя

Шаг второй: Расчет смещения

Смещение относится к пространству, используемому предметами внутри корпуса, которые влияют на общий объем, и в основном связано с драйверами в корпусе. Однако на общий объем корпуса также влияют другие факторы, такие как порты и распорки. Чтобы рассчитать точный объем корпуса, нам нужно учитывать порт, распорки и смещение динамика.

Смещение порта: Вычисление количества места, занимаемого портом, проверит вашу память о геометрии в средней школе! Сама формула выглядит довольно простой: Площадь x Длина = Объем. Сначала вам нужно знать размеры порта. В качестве примера мы будем использовать порт длиной 12 дюймов и диаметром 2 дюйма. Теперь нам нужно вычислить площадь круга того же размера, что и порт, в данном случае 2 дюйма (здесь на помощь приходит геометрия!) Площадь круга — это квадрат радиуса, умноженный на «пи» или 3.14 дюймов. Площадь круга = r2 x 3,14 Радиус нашего круга равен 1 дюйм (половина диаметра). 12x 3,14 = 3,14 «Затем мы умножим это на длину порта, 12». 12 «х 3,14» = 37,68 куб. дюйм. Итак, чтобы получить точный объем корпуса, нам нужно вычесть 37,68 куб. дюйм от общего объема.

Смещение скобы: После расчета смещения порта смещение скобы относительно легко. Брекеты подробно обсуждаются чуть позже, так что доверьте нам пока. В качестве примера мы будем использовать скобу размером 1 x 1 x 20 дюймов.Все, что мы делаем, это умножаем размеры вместе (1 «x 1» x 20 «= 20 куб. Дюймов) и вычитаем эту сумму из общего объема шкафа. Кусок пирога! Не забудьте сделать это для всех скоб в корпусе, там их может быть довольно много!

Смещение драйвера: Драйвер также занимает воздушное пространство внутри корпуса. Если вы используете динамики Kicker, мы сделали расчет смещения драйвера очень простым для вас, просто посмотрите на таблицу на приложение стр. 25. В рекомендуемых объемах корпуса, которые мы приводим в таблицах, уже вычтено смещение водителя.Если вы используете наши динамики и следуете этой таблице, вам не придется рассчитывать смещение драйвера. Вернемся снова к нашему примеру. В настоящее время у нас есть 0,79 куб. футов на водителя перед перемещением. Коробка этого размера может работать как с 12-дюймовым, так и с 10-дюймовым драйвером. Давайте теперь посчитаем перемещение водителя туда, где мы находимся.

Смещение привода 12 дюймов = 0,0538 куб. Футов 1,79 — 0,0538 = 1,736 куб. Футов на привод 12 дюймов
Смещение привода 10 дюймов = 0,0334 куб. Футов 1,79 — 0,0334 = 1,757 куб. Футов на привод 10 дюймов

Теперь посмотрим на подтяжки.Два разных типа раскосов — это угловые и поперечные раскосы. В этом примере мы строим герметичный корпус в простой прямоугольной коробке. У нас будет двенадцать угловых распорок (по одной на каждое соединение) и шесть поперечных распорок (по одной на каждую стену).

У нас есть восемь угловых скоб размером 1 дюйм x 1 дюйм x 12,5 дюйма. Для каждой используется 12,5 дюймов куб. дюймов от общего объема нашего корпуса, поэтому восемь из них используют: 8 x 12,5 «= 100 куб. дюймов.

Четыре из наших угловых распорок имеют размер 1″ x 1 «x 37,5». Мы вычли два дюйма из длины, чтобы распорки встречались, а не перекрывали другие угловые распорки.Каждый из них использует 37,5 дюйма куб. Дюймов нашего объема, поэтому умножьте это число на четыре = 4 x 37,5 дюйма = 150 куб. дюйм.

Таким образом, для всех комбинированных распорок используется 250 куб. дюйм. Теперь разделим на 1728, чтобы преобразовать в кубические футы.

250 куб. дюйм. / 1728 = 0,0289 куб. ft.

Теперь мы вернемся к цифрам объема корпуса, которые мы получили после расчета смещения драйвера и вычитания смещения распорки:

12-дюймовый драйвер 1,736 — 0,0289 = 1,7071 куб. футов
10-дюймовый драйвер 1,757 — 0,0289 = 1,7281 куб. ft.

Результат — мы используем 12-дюймовые вуферы Kicker Competition в герметичном корпусе! Еще одна возможность — это 10-дюймовые динамики Freeair в корпусе с переносом.Это может быть довольно долгий процесс, чтобы понять все эти разные вещи, но поверьте нам, все проблемы того стоят, когда вы закончите и получите корпус, который звучит потрясающе!

Допустим, вы измеряете автомобиль клиента на предмет доступного пространства, и оно практически не ограничено в одном направлении. Если два измерения известны, а другой не задан, у нас есть другой способ рассчитать громкость для конкретного динамика. Например, мы скажем, что заказчик хочет использовать наш 12-дюймовый драйвер Competition.Мы знаем, что рекомендуемый объем корпуса для C-12 составляет 1,75 куб. футов, так что на двоих это 3,50 куб. футов. Два наших известных размера — 39,5 дюймов и 12,5 дюймов (внутренние). Сначала мы найдем общие кубические дюймы на наших двух известных числах, просто умножим их вместе.

39,5 «x 12,5» = 493,75 «

Затем нам нужно вычислить общие кубические дюймы, необходимые для двух C-12. Все, что мы делаем, это умножаем 3,50 куб. Фута (рекомендуется для двух C-12) на 1728, чтобы преобразовать в дюймы.

Теперь мы разделим общее необходимое количество кубических дюймов (6048) на кубические дюймы, которые у нас уже есть (493.75), чтобы определить недостающий размер.

6048 / 493,75 «= 12,25 дюйма для ширины

Чтобы проверить это, умножьте все три числа:

39,5″ x 12,5 «x 12,25» = 6048,44 куб. дюймы

6048,44 / 1728 = 3,50 куб. футы

Угловые шкафы

Чтобы определить объем шкафа на угловых коробках, нарисуйте схему вашего шкафа. Это очень поможет визуализировать то, что вы делаете.

Как показано на рисунке A

17 дюймов в высоту x 54 дюйма в длину x 5 дюймов сверху и 13 дюймов снизу

Поскольку формула для определения объема корпуса не позволяет использовать два разных размера ширины (5 дюймов сверху и 13 дюймов снизу), мы должны найти среднее из этих значений. две фигуры.

Чтобы найти среднее значение, сложите цифры (5 + 13), затем разделите на количество добавленных цифр (2).

5 «+ 13» = 18 «18» / 2 = 9 «

По сути, усреднение ширины 5 дюймов и ширины 13 дюймов дает нам прямоугольную рамку для работы вместо угловой (обратите внимание на пунктирную линию «корпус»). Теперь формула для расчета объема работает.

3,53 / 2 = 1,765 куб. футов на привод

Чтобы рассчитать внутренний объем, вы должны вычесть толщину древесины. Мы снова используем МДФ 3/4 » , поэтому вычтите 1.5 дюймов от каждого измерения.

54 дюйма — 1,5 дюйма = 52,5 дюйма
9 дюймов -1,5 дюйма = 7,5 дюйма
17 дюймов -1,5 дюйма = 15,5 дюйма
52,5 дюйма x 7,5 дюйма x 15,5 дюйма = 6103,13 кубических дюйма
6103,13 71728 = 3,53 куб. Фута

Угловые шкафы с подступенком

С корпусом этого типа (рис. B) работать немного сложнее, чем с угловым корпусом, но мы поможем вам в этом. Следуйте приведенным ниже расчетам объема для углового шкафа с подступенком.

Используя рисунок C.

Размеры: 17 дюймов в высоту, 44 дюйма в длину, 5 дюймов в ширину (вверху) и 13 дюймов в ширину (снизу) с подступенком 4 дюйма.

Во-первых, превратите коробку в прямоугольник, как мы делали раньше, усреднив верх и размеры нижней ширины:

5 + 13 = 18 18/2 = 9

Вместо использования всей высоты вычтите высоту подступенка, 4 дюйма для этого примера.

17 дюймов — 4 дюйма = 13 дюймов в высоту

Таким образом, внешние размеры для первой части (рис. C):

13 дюймов в высоту x 44 дюйма в длину x 9 дюймов в ширину

Давайте посчитаем объем этого корпуса (используя внутренние размеры).Вычтите только одну толщину дерева из этой высоты.

12,25 х 42,5 х 7,5 = 3904,68 куб. дюймы
3904,68 / 1728 = 2,25 куб. футов
2,26 куб. футов 12 = 1,13 куб. футов на водителя

Обратите внимание, что остался корпус размером 4 x 44 x 13 дюймов. Это просто еще одно воздушное пространство, для которого мы вычислим объем и добавим к первой части. (Используйте внутренние размеры!) Опять же, вычтите только на одну толщину дерева с этой высоты.

3,25 x 42,5 x 11,5 = 1588,43 куб. дюймов
1588,43 / 1728 = 0.92 куб. футов
0,92 куб. фут. / 2 = 0,46 куб. футов на драйвер

Теперь добавьте 0,46 куб. футов к первой цифре:
0,46 + 1,13 = 1,59 куб. фут. всего на водителя Это чистое внутреннее воздушное пространство для каждой стороны корпуса.

Подробнее.

Калькулятор громкости корпуса динамика

Пожалуйста, не пишите мне с запросами на построить вольер. У меня просто нет времени делать Это. Если вы хотите купить хорошо построенный корпус, перейдите в следующий сайт:
Woodlawn Cabinetry

---

Треугольники без прямых углов: Самый простой способ определить объем ящиков, похожих на те, что ниже, предназначены для разделения поперечного сечения так, чтобы вы вверх с 2 прямоугольными треугольниками.Затем вы просто делаете как в предыдущий пример.

Комбинированные коробки: Некоторые коробки представляют собой комбинация прямоугольников и треугольников как коробка ниже. Вы можете видеть, что вы просто разделили коробку на управляемые формы и do_the_math.

---

Древесноволокнистая плита средней плотности МДФ прессованный вид «изделия из дерева» Он похож на ДСП, но работать с ним гораздо удобнее, чем ДСП.Древесина режется с меньшим количеством пыли и оставляет хороший чистый срез, как показано ниже. Он также сопротивляется сколы при завинчивании вплотную к краю. Ты все же следует предварительно просверлить отверстия под винты при сборке коробка с винтами для гипсокартона, потому что дерево будет раскол если в конец платы вбивается винт. Многие люди (включая меня) используют пневматический степлер и качественный столярный клей для сборки ящиков.Некоторые люди используют жидкие клеи типа гвоздей для герметизации швов, но растворители в строительных клеях могут смягчить клей, используемый на некоторых динамиках (что может привести к преждевременный выход из строя динамика, если динамики установлены до полного высыхания клея). Вам следует также помните, что пары легко воспламеняются (и могут быть взрывчатое вещество, когда содержится). Если у вас слабый динамик подключения к клеммам громкоговорителей, у вас может быть опасность пожара / взрыва, если динамики воспроизводятся раньше растворитель полностью испарился.Силиконовый клей имеет уксусная кислота, которая выделяется при отверждении клея. Этот кислота разъедет корзины динамиков, если динамики переустановить до того, как силикон полностью затвердеет. В лучший способ убедиться в герметичности корпуса — это сделать разрезы хорошего качества. На исправление уйдет меньше времени порезов, чем он будет для герметика для высыхания / полимеризации (24 часа). Образцы боксов Это фото показывает, как выглядят головки винтов, когда они утоплен в лицевую сторону доски.Контр-отверстие выемка просто просверливалась примерно на 1/8 дюйма в глубина в центре отверстия. Сверло было просто немного больше, чем головка винта. Это очень снижает вероятность сколов края дерева. В отверстия были также предварительно просверлены сверлом 3/32 дюйма для предотвратить раскалывание древесины.

---

Это конец платы, на которой отверстия для винтов были предварительно просверлены. Вы видите, что лес не раскололся.

---

Вот так винт выглядит когда не зенковать отверстия для винтов.

---

Вот что может случиться, если вы этого не сделаете предварительно просверлить отверстия.

---

Вот какой должен быть край коробки выглядит как. Между двумя частями не должно быть зазора. из дерева. Прочность корпуса во многом зависит от точность резов. Клей для дерева не предназначен для заполнить большие пробелы.

---

На рисунке ниже показаны два разных виды саморезов для гипсокартона. Винт с крупной резьбой ИМО, винт получше для сборки коробок. Они входят в больше быстро и не так легко, но может быть больше может вызвать раскол дерева. Попробуйте оба типа и используйте тот, который работает лучше всего для вас. Я использовал грубый винты с резьбой на предыдущих фотографиях. Оцинкованный Винт ниже представляет собой гипсокартон №6 и имеет длину 1 5/8 дюйма.

Уплотнение вокруг динамика: если у динамика нет прокладки и коробка динамика не покрыта ковром или винилом, вы можете использовать уплотнитель из вспененного материала с открытыми порами вокруг выреза в перегородка. Гидроизоляция должна составлять примерно 3/8 дюйма. 1/2 дюйма шириной и 1/2 дюйма толщиной. Разборка погоды в этом примере — 3/8 дюйма в толщину и 1/2 дюйма в ширину. Ты необходимо убедиться, что область вокруг выреза чистым и сухим, чтобы уплотнитель прилипал.я рекомендую протереть растворителем и дать ему остыть. просушите перед нанесением гидроизоляции. Если вы ДЕЙСТВИТЕЛЬНО Чтобы он приклеился, нанесите один слой контактного цемента в область вокруг отверстия и дайте ему высохнуть в течение 10 минут или до тех пор, пока он не перестанет прилипать к пальцам, когда вы трогаете это. При нанесении уплотнителя на покрытой области, у вас есть только ОДИН шанс положить ее в в нужном месте. Как только коснется поглотитель контактный цемент, он не возвращается.

Это уплотнитель нанесен вокруг выреза. Я не обошел весь путь этот пример, но вам НЕОБХОДИМО пройти весь путь.

Это более близкий вид того же вещь.

Это показывает клейкую основу. Некоторый У гидроизоляции есть действительно толстая подложка, которая не позволяют сгибать его вокруг выреза. Вам нужно получить что-то похожее на то, что показано здесь..

---

Терминал Чашки: если вам нужны красивые терминальные чашки для вашего В корпусе доступны следующие номера: Madisound . Они будут подходит для проволоки большого сечения или банановых заглушек .

Крупный план:

Передний и обратно:

---

Шаблон для резки круга

Это является основанием для фрезерного станка.Центральная ось будет якорем для кондуктора. Блоки в нижней части должны быть зажаты в Workmate или другие тиски.

Вид сверху
Вид сбоку

Это приспособление для круглой резки. В маршрутизатор крепится к этой части. Просверлены три отверстия чтобы совпасть с отверстиями на маршрутизаторе, который вы с использованием. Отверстия, которые выстроены на этой диаграмме, предназначены для делать шаблоны с отверстиями разного диаметра.

На этой схеме показан установленный маршрутизатор. к круглорезу.

Вот как будет выглядеть шаблон. Отверстия совпадают с отверстиями для крепления динамика. Центральное отверстие немного больше, чем последний динамик. отверстие, которое вам нужно. Я объясню позже.

Здесь показано, как маршрутизатор и круг вырезать шаблон, чтобы вырезать шаблон. Маршрутизатор не показан.

Вот как край этой штуки выглядит. Основание шаблона устанавливается в тиски. В Жертвенная деталь находится поверх шаблона. Так и будет позволяют делать многочисленные разрезы, не повреждая база. Кругорез идет поверх жертвенного кусок. Если вы посмотрите на желтый круг, вы увидите, что фреза проходит через вырезанный шаблон и в жертвенный кусок дерева. Прежде чем вы сможете положить кусок фанеры или МДФ толщиной 1/4 дюйма, который должен стать шаблон динамика на основу шаблона, вы будете нужно просверлить в нем отверстие 1/4 дюйма, чтобы он может надеваться на шарнирный дюбель.После помещения template_to_be над дюбелем, вам придется его прикрутить вниз с помощью нескольких винтов # 6 X 1/2 с плоской головкой. Если вы сделаете монтажные отверстия в том же месте, что и отверстия в динамик, те же отверстия можно использовать для крепления шаблона к коробке динамика. Вам придется зенковать головки винтов так, чтобы кругорез проходил над ними.

Грубое изображение плоской головы винт.

Здесь показано, как подходит направляющая втулка на маршрутизатор.Воротник немного больше, чем резак. Вот почему отверстие в шаблоне динамика должно быть немного больше, чем фактическое отверстие динамика. В воротник маршрутизатора будет определять фактические различия в размерах между двумя отверстиями. Воротник устанавливается после фрезерный станок снимается с приспособления для фрезерования круга. Если у тебя есть более одного маршрутизатора, это сэкономит много времени. Вы можете хочу посмотреть в ломбардах как дешевый источник роутеров. Перед покупкой в ​​ломбарде уточняйте цены в обычные торговые точки.У многих ломбардов действительно высокие цены, но некоторые из них действительно дешевые, так что делайте свою «домашнюю работу».

Так будет пойти на коробку. Вы можете расположить шаблон по центру немного лучше, чем я. 🙂

Это вид шаблона сбоку, роутер и динамик. Вы можете увидеть, как глубина воротника такой же, как и материал шаблона. Воротник едет вокруг внутренней части шаблона.Бит маршрутизатора идет через перегородку корпуса динамика и прорезает отверстие. Погружной фрезерный станок значительно облегчит работу с отверстием. попроще но поленился окунуться роутер.

Сейчас, Я знаю, что это выглядит много работы, но после того, как вы сделаете шаблонная база, круговой резак и несколько шаблонов, можно вырезать идеально круглые гладкие отверстия для динамиков очень быстро. Я могу вырезать отверстия для твитера, вуфера и порт примерно за 20 секунд, используя этот тип шаблон и большой фрезерный станок Makita.Если вы сделаете все 8 отверстий под винты в шаблоне, вы можете отметить и предварительно просверлите их, чтобы динамик можно было установить идеально ровно с первого раза. Обязательно используйте фрезы с твердосплавными фрезами. МДФ вызовет высокие скоростные стальные резаки, чтобы умереть ужасной болезненной смертью. Когда вырезая отверстия, продолжайте нажимать на маршрутизатор пока разрез не будет завершен. Если вы остановитесь посреди резать, вибрация может привести к поломке фрезы.

Примечание: Если вам нужно вырезать всего пару отверстий, вы можете использовать шаблон круговой фрезы без основы шаблона. Ты ввинтить длинный винт в приспособление для круглорезки, через перегородку в жертвенный кусок древесина. Конечно, это нужно сделать до того, как коробка собрана. С этим методом вам не нужно использовать направляющую втулку и, следовательно, не должны компенсировать на диаметр воротника.Вы бы прорезали дыру, чтобы точно желаемый окончательный размер. Вы также должны зажать или прикрутите перегородку вниз, чтобы она не двигалась при разрез закончен.

---

Динамик Распорка корпуса

Мост Корпуса динамиков выиграют от распорок. В диаграммы ниже дадут вам один пример распорка ограждения.

Это это распорка, если смотреть со стороны перегородки (где динамик установлен).Перегородка и динамик явно не показан. Обратите внимание, как скоба связывает верх коробки с низом коробка. Это останавливает верх и низ коробки от движения по оси «А». Подтяжка также соединяет стороны вместе. Горизонтальная часть скобы останавливает движение сторон. В открытые участки бандажа позволяют воздуху двигаться свободно проходить через коробку и уменьшать воздушное пространство принимается скобкой.Крестовины не имеют быть действительно толстым, потому что древесина, из которой состоит корсет не растягивается и не сжимается.

Это это сторона коробки с правой стороной удаленный. Вы можете увидеть еще одну скобу. Эта скоба предотвращает изгиб задней части коробки. Спина коробки привязывается к вертикальной скобе.Когда эти скобы склеены, бока и задняя часть коробки будет чрезвычайно жесткой и значительно уменьшить резонанс в стенах коробки.

Это это верх коробки. Это просто еще один посмотрите на распорки.

как собрать коробку для сабвуфера в соответствии со спецификациями

Вентиляционное отверстие объединит выход задней части низкочастотных динамиков с передним выходом динамика.Ограждения следует строить из очень плотной и тяжелой древесины. 3,25 х 42,5 х 11,5 = 1588,43 куб. Всегда используйте МДФ толщиной 3/4 дюйма и убедитесь, что все соединения надежно и герметично закрыты. 0,92 куб. футов на количество драйверов, которые должны быть установлены в корпусе, обычно два, чтобы получить общий кубический фут на драйвер. Например, мы скажем, что заказчик хочет использовать наш драйвер Competition 12 дюймов.Слишком большая мощность на низких частотах может повредить компоненты подвески динамика (объемный звук, звездочка, мишурные провода или формирователь звуковой катушки). В полную версию включены следующие инструменты: Box Builder, Калькулятор частоты настройки, Калькулятор размеров порта, Характеристики сабвуфера, Мастер подключения, Калькулятор силовых проводов, Тон-генератор и Bass Attack, что дает вам «Сколько места доступно в вашем доме». автомобиль и сколько вы готовы пожертвовать. Создайте свой собственный дизайн коробки сабвуфера. Разместите скобу немного смещенной от центра для максимальной жесткости.футов на водителя. Они также займут больше места в автомобиле, так как им требуется больший объем воздуха. Чтобы проверить это, умножьте все три числа: Чтобы определить объем шкафа на угловых коробках, нарисуйте схему вашего шкафа. Недостатком такой конструкции корпуса является то, что вам придется покупать вдвое больше динамиков и включать каждую из них, как если бы она играла сама по себе. Как и в случае с портированной коробкой, площадь и длина порта сильно влияют на мощность и частотную характеристику, а также на качество и надежность динамика.Если вы собираетесь согнуть порт на 90 °, вам нужно добавить 1/2 высоты порта к его длине! Склейте стыки по всей стене, чтобы обеспечить герметичное уплотнение. Когда вы закончите свой корпус, важно убедиться, что динамик, по крайней мере, соответствует вашим проектным характеристикам. Улучшение качества звука, достигаемое за счет установки корпуса сабвуфера, не имеет себе равных среди других стереокомпонентов — не только вы его слышите — вы «чувствуете»… Размер герметичной камеры влияет на низкочастотную характеристику.Сторона с портом настраивает верхнюю АЧХ и выходной уровень. Конечно, есть исключения, например, как сабвуферы Free Air, которые предназначены для работы в открытом объеме, но эффективность этих сабвуферов очень мала, их рекомендуется устанавливать только в крайнем случае. Рассчитайте громкость корпуса динамика, длину порта и другие параметры, не запутавшись в формулах. Следующая информация доступна для использования на досуге. Добавить в корзину. Это может быть просто доска или монтажная поверхность (называемая «перегородкой»).Смещение порта: подсчет объема пространства, занимаемого портом, проверит вашу память о геометрии в средней школе! Угловые распорки обычно изготавливаются из остатков древесины корпуса и имеют ширину примерно 1 дюйм (2,5 см). Герметичный корпус меньшего размера даст вам немного больше мощности, или, как его еще называют, «удар», прежде чем он соскользнет, ​​но начнет снижение низких частот на более высокой частоте, чем в более крупном герметичном корпусе.Фундаментальные вычисления Тиля-Смолла могут быть выполнены с использованием научного калькулятора и небольших знаний алгебры.Сборка коробки для вашего сабвуфера — один из лучших способов внести свой личный вклад в автомобильную аудиосистему. Это простой шаг за шагом из «Как сделать коробку для сабвуфера для начинающих». Зенковка облегчает заливку головок винтов для краски или ковра и улучшает внешний вид корпуса. Одна из камер выведена во внешнюю среду. Обязательно измеряйте настройку с помощью корпуса в автомобиле, акустическая среда динамика также может повлиять на его настройку.(Здесь на помощь приходит геометрия!) Не забудьте о столярном клее. Продолжая использовать наш веб-сайт, вы соглашаетесь на использование файлов cookie. Какой тип динамика вы будете использовать? Постройте коробку с переносом, герметичную коробку для вашего низкочастотного динамика. Часть этой временной задержки можно улучшить с помощью DSP для задержки сигналов другого динамика, чтобы вернуть музыку «в фазу» для более естественного звука. Позволяет передавать басы через меньшие отверстия в зону прослушивания. Ниже приведены несколько формул, которые могут вам помочь.Во многих автомобилях сабвуферы установлены в бесконечной перегородке заднего отсека для пакетов, рядом с широкополосными динамиками. Кусок пирога! Толщина дерева, из которого изготовлен ящик. Лучше всего использовать известные данные о конструкции корпуса, такие как приведенные здесь, или использовать компьютерную программу, такую ​​как LEAP 4.5, вместе с нашими опубликованными спецификациями драйверов, чтобы помочь вам в разработке корпусов. дюйм фут 1,79 — 0,0538 = 1,736 куб. Поскольку вы фактически перекрываете два динамика, общий выход будет таким же, как и для одного динамика.дюйм. Если вы хотите построить свою собственную коробку, использование этих чертежей поможет вам быстро и безупречно выполнить свою работу. Используйте скобы 1-1 / 2 дюйма (38 мм) или 1-5 / 8 дюйма (41 мм) не менее чем через каждые 3 дюйма (7,5 см) вдоль каждого шва (см. Рекомендации производителя). Если на этих страницах вам ничего не известно Что вам нужно, просто свяжитесь с нами напрямую. Переносимый бокс большего размера будет иметь большую групповую задержку из-за размера корпуса и его конструкции. футы. Различные стили корпуса будут звучать немного по-разному. 0,46 + 1,13 = 1,59 куб. самые популярные конструкции коробок для тех, кто ищет очень точное воспроизведение звука.Вы хотите, чтобы переносной корпус работал как можно тише и громче, но чем громче и ниже вы хотите, чтобы он играл, тем больше места для него потребуется. Это просто еще одно воздушное пространство, для которого мы вычислим объем и добавим к первой части. Таким образом, на все распорки, вместе взятые, уходит 250 куб. Получилось неплохо. Красный — корпус с бесконечными перегородками JBL Stage Series 8–3 сабвуфер, усилитель и коробчатый комбо R 3 495.00. Не забудьте сделать это для всех скоб в корпусе, их может быть довольно много! Давайте теперь посчитаем перемещение водителя туда, где мы находимся.Опять же, вычтите только одну толщину дерева из этой высоты. Для более глубокого баса потребуется больше воздушного пространства, а значит, и коробка большего размера. Ха-ха. Форма корпуса не важна, но объем важен. Приведенная информация о прямоугольном порте даст наилучшие результаты. Корпуса с портами очень популярны, потому что они могут значительно увеличить выходную мощность на определенных более низких частотах. Вопросы, комментарии и запросы относительно этого программного обеспечения приветствуются и должны быть адресованы нам в [электронная почта защищена].При добавлении распорок к ограждению всегда добавляйте смещение лишней древесины к общему объему коробки, как это было задумано. Для расчета внутреннего объема необходимо вычесть толщину древесины. У него были все басы, как у обычного низкочастотного динамика, но на ½ внутренней громкости, необходимой для обычных динамиков. Возможность точно определить объем корпуса имеет решающее значение для создания качественной системы сабвуфера. Мы рекомендуем клей Titebond или Elmer’s Wood Glue. Вы должны убедиться, что ваш усилитель не выдает больше мощности, чем рассчитаны на работу низкочастотных динамиков в корпусе такого размера.футов на 12-дюймовый драйвер Пример: это называется «разгрузкой». Размеры досок, используемых для строительства, следующие: 2 доски 22 1/4 дюйма на… Допустим, у нас есть доступное пространство: 14 дюймов в высоту x 41 «Длинный x 14 дюймов в ширину. В качестве примера мы будем использовать порт длиной 12 дюймов и диаметром 2 дюйма. У нас есть восемь угловых скоб размером 1 «x 1» x 12,5 «. Пиковое давление в переносной коробке может превышать давление в герметичном корпусе. Это обеспечит наилучшее качество звука и более длительный срок службы динамика. Фут. 3,57 / 2 водителя = 1.79 куб. В настоящее время у нас есть 0,79 куб. дюйма. Внутренняя громкость будет варьироваться в зависимости от типа звука, который вы пытаетесь добиться. Закрывать. Использовать круглые порты для этих конструкций будет непрактично. В качестве примера мы будем использовать скобку 1 «x 1» x 20 «. Мы используем файлы cookie для персонализации контента и рекламы, для предоставления функций социальных сетей и для анализа нашего трафика. ПОСМОТРЕТЬ ДЕТАЛИ. Маленькие вентиляционные зоны имеют меньшую длину, но увеличить воздушную скорость и может возникнуть шум порта. 54 «- 1,5» = 52,5 «Эти планы по созданию корпуса сабвуфера просты и предназначены только для использования в качестве примера для вашего собственного корпуса сабвуфера.Вы должны следовать спецификациям производителя динамика, чтобы оптимизировать вывод и предотвратить повреждение динамика. Уведомление об авторских правах и товарных знаках. Этот тип корпуса сложнее построить. Если вы обнаружите необходимость построить более сложный корпус, не пугайтесь, просто разбейте корпус на… Рад, что вы поняли. Использование полифила немного снизит эффективность, но углубит и расширит низкие частоты. Приложение KICKER U для iOS. Многие производители включают информацию о сборке коробок вместе со спецификациями своих сабвуферов, а у некоторых есть планы коробок для сабвуфера в Интернете.6103,13 71728 = 3,53 куб. Форма вентиляционного отверстия не так важна, как его общая площадь. футов на водителя. фут 1 кубический дюйм = 0,00433 кубических фута, Объем (Кубические дюймы) = (Длина) x (Ширина) x (Высота), милли = 0,001 мк = 0,000001 кг = 1000 мега = 1000000. Обычно срок выполнения заказа составляет 2-6 недель, в зависимости от сложности вашей сборки и нашего текущего графика сборки. По сути, усреднение ширины 5 дюймов и ширины 13 дюймов дает нам прямоугольную коробку для работы вместо угловой (обратите внимание на «пунктирную линию»).Простой герметичный корпус с внутренней распоркой шкафа: Частотная характеристика герметичного корпуса: Фиолетовый — большой герметичный корпус Рассчитайте объем корпуса динамика, длину портов и другие параметры • Основным преимуществом корпуса с полосой пропускания является возможность значительного выхода через небольшое отверстие. 1 кубический фут = 7,48 галлона Сабвуферам необходимо обеспечить достаточное пространство внутри корпуса, чтобы обеспечить наилучшие условия работы. 399,99 долларов 169,95 долларов. Корпус для динамика 6 ”для Toyota Quantum R 195.00. Одним из ключевых способов управления движением конуса ниже частоты настройки является использование дозвукового или инфразвукового фильтра, как мы рекомендуем для бесконечной перегородки. Закрывать. Герметичный корпус имеет «закрытое» воздушное пространство. Площадь круга = (Радиус) x (Радиус) x 3,1415 Вот еще пара примеров корпусов различной формы, которые вы можете построить. Например, небольшие запечатанные коробки часто предназначены для более старого рока, хард-рока или спид-метала. футов, так что на двоих это 3,50 куб. Этот тип корпуса обычно используется, когда вы пытаетесь очень точно воспроизвести музыку при умеренной громкости.Шурупы для гипсокартона работают лучше, если они потоплены. Сборка 10-дюймового сабвуфера обойдется вам примерно в один час или примерно полтора нашего времени. В планах построить коробку для сабвуфера. Все сабвуферные усилители Kicker имеют либо дозвуковой фильтр с фиксированной частотой 25 Гц при 24 дБ / октаву, либо регулируемый дозвуковой фильтр, который регулируется от 10 до 80 Гц при 24 дБ / октаву. 1728 — это один кубический фут или 12 x 12 x 12. Есть несколько вещей, которые вам необходимо учесть перед окончательным выбором, которые в конечном итоге повлияют на ваш выбор стиля корпуса сабвуфера.Так производитель обычно перечисляет спецификации. Другой пример бесконечной перегородки — то, как динамики устанавливаются в задних полках большинства седанов. Если вы не соблюдаете рекомендуемые характеристики, очень возможны плохие басы и / или повреждение низкочастотного динамика. Существуют конструкции для герметичных / портированных коробок в одиночных / двойных динамиках и сабвуферах. Рассчитайте объем корпуса динамика, порт • Если вы это сделаете, вход в порт (внутри коробки) должен быть покрыт тканью, проволочной сеткой или металлической сеткой, чтобы предотвратить выдувание полифила через порт.Без коробки из-за отсутствия необходимого демпфера динамик очень легко вытащить из хода, это когда катушка начинает выходить из магнитного зазора, именно в этот момент любое небольшое искажение диффузор может привести к удару катушки о сердечник (цилиндрический магнитопровод в центре катушки), что приведет к отрыву обмотки от корпуса катушки. 1 литр = 0,0353 кубического фута 12,5×39,5×12,5 = 6171,88 Площадь круга — это квадрат радиуса, умноженный на «пи» или 3.14 дюймов. Его можно настроить на определенные частоты, которые позволяют добавить выходной сигнал около частоты настройки. Для уверенности на уровне 00%, что все правильно, вы можете измерить частоту настройки коробки для вентилируемых корпусов. Хорошо! Площадь треугольника = 0,5x (базовая ) x (Высота) Вы просто измеряете высоту, ширину и глубину (в дюймах), умножаете их вместе и затем делите это число на 1728. Теперь нужно уравновесить размер, звук и мощность. Составьте план корпуса сабвуфера. Например, если вы используете древесину 3/4 дюйма, вы должны вычесть двойную толщину древесины из каждого измерения, чтобы получить внутренние размеры.Теперь посмотрим на подтяжки. Объем выбранной вами конструкции должен оставаться неизменным. Чтобы найти среднее значение, сложите цифры (5 + 13), затем разделите на количество добавленных цифр (2). Более длинные вентиляционные отверстия настраивают корпус на более низкие частоты, но требуют большего воздушного пространства в корпусе, чтобы компенсировать их смещение. Следуйте приведенным ниже расчетам объема для углового шкафа с подступенком. Этот сайт предоставляет всю информацию для бесплатного просмотра неограниченным количеством лиц. Представьте, сколько времени вам понадобится, чтобы рассчитать длину порта по его площади и чистому объему коробки, затем вычислить объем, занимаемый портом, добавить его к чистому внутреннему объему коробки, и только после этого, рассчитать габариты ящика с учетом толщины материала.Вы можете найти головокружительное множество необработанных драйверов от таких компаний, как Parts Express и Madisound, а также от небольших магазинов, таких как iST и StereoIntegrity. 299,99 долларов 129,95 долларов. Объем воздуха в корпусе, площадь вентиляции и длина имеют решающее значение для правильной настройки и управления мощностью. дюймов) 14 «-1,5» = 12,5 «6171,88 / 1728 = 3,57 Поскольку формула для определения объема шкафа не учитывает два разных размера ширины (5 дюймов сверху и 13 дюймов снизу), мы должны найти среднее значение этих двух цифр. Они могут воспроизводить низкие басы с очень плавным и естественным звучанием.Это означает, что басы не достигнут ваших ушей одновременно с передачей звуковой энергии из других динамиков системы. Чтобы построить сабвуфер, вам понадобится навык работы с деревом. Это смягчит басы. Все эти планы корпусов сабвуфера основаны на сабвуфере JL Audio 10W1. Вернемся снова к нашему примеру. Большие порты звучат лучше, но занимают больше воздушного пространства, а общий объем вашего корпуса увеличивается, делая корпус в целом больше.Корпус с симметричной нагрузкой (с полосой пропускания) предназначен для пропускания всего выхода корпуса через вентиляционное отверстие, меньшее, чем площадь поверхности динамика. и вычтите эту сумму из общего объема шкафа. При разработке корпуса сабвуфера первое, что вам нужно сделать, это измерить пространство, в котором вы будете размещать коробку. 1588,43 / 1728 = 0,92 куб. 1 мм = 0,0394 дюйма 1 дюйм древесностружечной плиты высокой плотности использовался в качестве материала корпуса. Kicker объединил электрические и механические свойства двух низкочастотных динамиков в одном низкочастотном динамике Kicker Solobaric.Следует ли это удвоить, если положить 2 штуки в одну коробку? футы 1,79 — 0,0334 = 1,757 куб. Если вы хотите использовать вентилируемый корпус, но конструкции коробки, которые мы вам предоставляем (в этом руководстве), не подходят из-за ширины или глубины, конструкции можно изменить. Разделители — очень важная часть конструкции бокса, потому что они создают прочность в боксе и обеспечивают герметичное уплотнение между динамиками. Проконсультируйтесь со своим клиентом о том, сколько места он готов отказаться для своей системы. Получите удовольствие от поездки с коробкой для сабвуфера Toyota Camry от SuperCrewSound! В этом примере мы строим герметичный корпус в простой прямоугольной коробке.Измерьте эту площадь и запишите в дюймах высоту, длину и ширину. Просто помните, что вентиляционное отверстие должно позволять воздуху свободно течь без препятствий с любого конца. Фактически, Kicker усовершенствовал это, разработав низкочастотный динамик «Solobaric» еще в 1992 году. Площадь круга = r2 x 3,14 Радиус нашего круга составляет 1 дюйм (половина диаметра). Это создало искажение, поскольку оно не могло точно воспроизводить сигнал принимаемого динамика.При строительстве ограждения стены корпуса должны быть как можно более жесткими.Вот некоторые из ключевых моментов, которые вам необходимо принять во внимание: После того, как вы определили вышеуказанные условия, вы сможете сделать выбор, который обеспечит наилучший басовый отклик. Этот шум можно уменьшить, а в некоторых случаях можно устранить путем закругления или развальцовки концов портов, но в очень маленьких портах шум неизбежен. Скорость спада басов на низких частотах составляет 24 дБ / октаву. Наш онлайн-калькулятор сделает план коробки сабвуфера, 3D модель и другие расчеты примерно за 0.025 секунд — мы считаем убедительным. Вот характеристики, которые я хотел бы для своей коробки: Один 15-дюймовый порт Настройка порта коробки: 15,34 Гц — Возможно, понадобится как минимум 6-дюймовый порт или два 3-дюймовых порта, чтобы предотвратить шум, так как это огромный 15-дюймовый сабвуфер. Корпус сабвуфера очень подходит для воспроизведения глубоких басов в автомобиле. По всем вопросам обращайтесь к нам 850-674-6363 или [email protected] Видео о продуктах. Первым шагом в создании любого сабвуфера является выбор драйвера, так как он определит, какого размера вам нужен корпус, а также то, что вам нужно с точки зрения усиления.Запомните это сейчас, вы будете использовать его много раз! В прошлом я построил 10-дюймовый одиночный дополнительный блок, используя эту статью в качестве руководства. Зеленый — небольшой герметичный корпус. При таком типе монтажа ствол обычно используется в качестве «корпуса». В большинстве случаев корпуса вы будете использовать будут иметь стандартные формы, как показано ниже. Пошаговое руководство по созданию корпуса динамика или блока сабвуфера для динамиков Kicker. Один из способов узнать, происходит ли это, — подержать руку или что-то над отверстием порта. при игре на высокой мощности, чтобы увидеть, прекратился ли шум.Вы также должны убедиться, что вы правильно изолировали переднюю и заднюю волны давления с помощью перегородки, иначе у вас будет ограниченный выход и басовый отклик. Переносные коробки для сабвуферов не имеют линейной частотной характеристики. Изучение того, как собрать динамик, позволит вам настроить размер и дизайн корпуса в соответствии с желаемым качеством звука. Ознакомьтесь с чертежами CT Sounds Box Design! У них не будет такой мощности, как у меньшего герметичного корпуса, но в целом они будут воспроизводить более низкие басы. футов / 2 = 0.46 куб. Смещение скобы: после расчета смещения порта, смещение скобы относительно легко. Вы соглашаетесь на использование наших файлов cookie, если продолжаете использовать этот веб-сайт. Для портированных боксов смещение порта должно быть добавлено в окончательный проект. 3904,68 / 1728 = 2,25 куб. Например, если длина стены составляет 36 дюймов (1 м), но на соседней стене уже есть угловая распорка, нам нужно вычесть один дюйм (2,5 см), чтобы распорки совпадали, а не перекрывали друг друга. Вычислить и вычтите смещение драйвера, скобы и порта (если перенесено) из объема корпуса.Сначала вам нужно знать размеры порта. Так как Hport составляет 3 дюйма, вам необходимо добавить 1,5 дюйма (1/2 Of Hport) к Lport. Следующие диаграммы помогут вам убедиться, что ваш корпус построен правильно. Приложение KICKER U для Android. Герметичные корпуса обычно используются, когда вы хотите воспроизводить громкую музыку с очень хорошим контролем конуса. Мы можем предоставить вам комплексное программное обеспечение для проектирования корпуса сабвуфера для создания высококачественного басового бокса. Кроме того, поскольку у них нет корпуса, для управления движением диффузора нет ничего, кроме подвески низкочастотного динамика.Вот почему важно иметь усилитель с дозвуковым фильтром, чтобы исключить любые повреждающие частоты, достигающие сабвуфера. Что такое 1728 год и откуда он взялся? (Рис. Все права защищены. In. Обратите внимание, что остался корпус размером 4 x 44 x 13 дюймов. Теперь формула для вычисления объема работает. В более старых конструкциях динамиков сила толчка иногда была не такой большой, как сила тяги. … Вы должны следовать спецификациям производителя динамика, чтобы оптимизировать вывод и предотвратить повреждение динамика.Драйвер 10 дюймов 1,757 — 0,0289 = 1,7281 куб. М. Теперь нам нужно вычислить площадь круга того же размера, что и порт, в данном случае 2 дюйма. В рекомендуемых объемах корпуса, которые мы приводим в таблицах, уже вычтено смещение водителя. Однако на общий объем корпуса также влияют другие факторы, такие как порты и распорки. Некоторым из сабвуферов сегодня требуется очень мало воздушного пространства для получения великолепно звучащих, глубоких басов, устраняющих необходимость вдвое уменьшать громкость корпуса. Вот почему корпуса с меньшими портами потребляют меньше энергии, чем корпуса с портами большего размера.Если вы используете динамики Kicker, мы упростили для вас расчет смещения водителя, достаточно взглянуть на таблицу в приложении на странице 25 дюймов. Общее количество кубических футов / количество водителей = общее количество кубических футов на одного водителя. Вот почему лучше всего использовать низкочастотный динамик, специально разработанный для такой конфигурации монтажа. Винты или скобы следует размещать примерно через каждые 4 дюйма (10 см). Смещение отвертки 12 дюймов = 0,0538 куб. Постройте коробку с переносом, герметичную коробку для вашего низкочастотного динамика. Вместо того, чтобы покрывать коробку ковром, я… С пола измерьте, какой высоты вы хотите получить коробку.Этот тип корпуса больше не пользуется большой популярностью из-за технологии низкочастотных динамиков, которую мы сейчас используем. Доказано, что качественный воздушный степлер является хорошей заменой шурупов для гипсокартона с потайной головкой. Составьте план корпуса сабвуфера. Если корпуса сабвуфера изготовлены не в соответствии со спецификациями, они не будут звучать хорошо. Диаметр выреза: (13,9763 дюйма) Монтажная глубина сабвуфера: • Монтаж с бесконечной перегородкой часто считается лучшим общим звучанием из всех примеров, о которых мы собираемся поговорить.Смещение драйвера: драйвер также занимает воздушное пространство внутри корпуса. Для достижения максимальной производительности вам понадобится очень большой корпус с портами. При настройке корпуса с портами вы должны убедиться, что у вас есть надлежащий объем воздушного пространства, правильная площадь порта и длина порта. Герметичный корпус простой конструкции — это не что иное, как герметичный корпус, предназначенный для улучшения характеристик динамиков. Быстрый просмотр Сравнить В корзину. однако это может быть… Это очень просто! C): Мы продолжим и вычислим объем этого корпуса (используя внутренние размеры).Это очень легко! Внутренние размеры — это то, на что вы захотите ориентироваться при выборе динамика для корпуса. Мы снова используем МДФ 3/4 дюйма, поэтому вычтите 1,5 дюйма из каждого измерения. Это может быть плоская доска с прикрепленными к ней низкочастотными динамиками, а затем прикрепленными к спинке сиденья седана. При выборе подходящего объема герметичного корпуса на ваш вкус, вам необходимо учитывать следующее: большой герметичный корпус будет иметь более плавный выход с более глубокими басами, но также может ограничивать мощность, поскольку диффузор вуфера имеет меньший контроль на более низких частотах.Другая особенность портированных корпусов заключается в том, что они не контролируют движение драйвера, называемое экскурсией, ниже частоты настройки. DD Box — это больше, чем просто стиль коробки; это масштабируемая система, для работы с которой предназначен каждый сабвуфер DD. Все числа в кубических футах, приведенные в прилагаемых таблицах, включают смещение низкочастотного динамика. Все эти конструкции нуждаются в некоторой внутренней фиксации. Иногда установщику необходимо рассчитать объем какой-либо геометрической формы или единиц измерения. Не все угловые распорки будут соответствовать длине стены, к которой они прикреплены.дюймов. Позвольте KICKER U помочь вам спроектировать и изготовить индивидуальные корпуса и помочь с подключением сабвуферов. Не используйте герметик типа «плитка для ванной», он не поможет! Этот шаг за шагом показывает процесс создания простой герметичной коробки. Как построить дополнительный бокс для грузовика с одной кабиной.

Как можно рассчитать эту площадь для любого сабвуфера — Аппаратное обеспечение

НАСТРОЙКА КАЛЬКУЛЯТОРА БЛОКА САБВУФЕРА, ГРОМКОСТЬ, ПОРТ И Т.Д.

Показать описание

Я покажу вам несколько хороших инструментов, чтобы понять, как рассчитать настройку порта, место в ящике, объем и т. Д.в этом видео о коробке сабвуфера ..
Подпишитесь с включенным уведомлением.
\ rhttps: //www.the12volt.com/caraudio/boxcalcs.asp.
Автомобильные аудиосистемы.
Тюнинг коробки сабвуфера.
на что настроена моя коробка.
как найти тюнинг коробки сабвуфера.
Блок сабвуфера в области портов.
размер порта для сабвуфера.
куб. Калькулятор коробки сабвуфера
.
Прокомментируйте то, что вы думаете!

НРАВИТСЯ если Вам понравилось!

ПОДЕЛИТЬСЯ с друзьями, если им есть чем поделиться!

ПОДПИШИТЕСЬ, если еще не сделали!
.

Instagram: https://www.instagram.com/jacobviral/.

Facebook: https://www.facebook.com/JacobViral/.

Группа FB: https://www.facebook.com/groups/JacobViral/.

Профиль: https://www.facebook.com/jacob.lindsey.927.
.

Главный канал: https://www.youtube.com/jacobviral.

Канал невесты: https://www.youtube.com/jessicaviral

Видео взято с канала: Jacob Viral2

---

РАССЧИТАТЬ ПЛОЩАДЬ ПОРТА КОРОБКА САБВУФЕРА И КОНУСНАЯ ПЛОЩАДЬ С ИНФОРМАЦИЕЙ ДЛЯ СРАВНЕНИЯ000

8 Показать описание 9 как найти площадь вашего бокса, площадь конуса и другие расчеты, которые просты и удобны для вашей сборки..
Подпишитесь с включенным уведомлением.
.

\ rкак рассчитать площадь порта.
как рассчитать конус.
площадь конуса сабвуфера.
эффективность сабвуфера.
Сравнение площади порта сабвуфера и площади диффузора.
Портовый район 4-го порядка.
Портовый район 6-го порядка.
Портовый район.
Область портов коробки сабвуфера.
Прокомментируйте то, что вы думаете!

НРАВИТСЯ если Вам понравилось!

ПОДЕЛИТЬСЯ с друзьями, если им есть чем поделиться!

ПОДПИШИТЕСЬ, если еще не сделали!
.

Instagram: https://www.instagram.com/jacobviral/.

Facebook: https://www.facebook.com/JacobViral/.

Группа FB: https://www.facebook.com/groups/JacobViral/.

Профиль: https://www.facebook.com/jacob.lindsey.927.
.

Главный канал: https://www.youtube.com/jacobviral.

Канал жениха: https://www.youtube.com/jessicaviral

Видео взято с канала: Jacob Viral2

---

Как рассчитать коробку сабвуфера

Видео взято с канала: Oskars B

---

Учебное пособие по калькулятору настройки бокса

Видео взято с канала: Travis D

---

Как рассчитать громкость динамика

Видео взято с канала: дальнобойщик 9000

---

Объяснение объема сабвуфера Gross vs.Net vs. Air

Видео взято с канала: CarAudioFabrication

---

Громкость блока сабвуфера Основы автомобильного звука CarAudioFabrication

Видео взято с канала: CarAudioFabrication

---

Как наш калькулятор блока сабвуфера сэкономит ваше время? Представьте, сколько времени вам понадобится, чтобы рассчитать длину порта по его площади и чистому объему коробки, затем вычислить объем, занимаемый портом, добавить его к чистому внутреннему объему коробки, и только после этого, рассчитать габариты ящика с учетом толщины материала.Онлайн-программа для проектирования коробки сабвуфера.

Калькулятор коробки сабвуфера онлайн. Расчет герметичных фазоинверторных полосовых коробов по параметрам Тиле-Смолла. Легко и удобно собрать коробку. Теперь рассчитайте внутренний объем корпуса, показанного на рисунке D, с помощью уравнения объема.

Объем = (10,5 «X 32,5» X 8,5 «) / 1728. Упростить, Объем = 2900,625 / 1728. Еще раз упростить, Объем = 1,6786 кубических футов Общий объем (можно округлить до 1,68 куб. Футов). Расчет внутреннего объема для .

Чтобы рассчитать внутренний объем, сначала преобразуйте все дроби в десятичные числа (½ 5), прежде чем вводить ширину, высоту, глубину или диаметр и толщину в любой из наших калькуляторов блока динамиков, представленных ниже. Чтобы узнать о дополнительных вариантах подключения сабвуфера, обратитесь к нашему мастеру подключения сабвуфера. Как наш калькулятор конструкции корпуса сабвуфера экономит ваше время? Представьте, сколько времени вам понадобится, чтобы рассчитать длину порта по его площади и чистому объему коробки, затем вычислить объем, занимаемый портом, добавить его к чистому внутреннему объему коробки, и только после этого, рассчитать габариты ящика с учетом толщины материала.

Получите справку по калькулятору громкости динамика Используйте конструктор блока динамиков, чтобы определить правильный объем корпуса динамика для вашего водителя. Используйте калькулятор смещения динамика, чтобы определить смещение для вашего водителя. Прочтите руководство по проектированию корпуса динамика × Закройте. При расчете громкости корпуса сабвуфера учитывайте громкость, которую занимает порт. Вырежьте в коробке отверстие. Убедитесь, что отверстие идеально ровное, чтобы минимизировать зазоры между коробкой и трубкой.

Можно добавить пару деревянных скоб для прикручивания порта к корпусу сабвуфера.Рассчитайте внутреннее воздушное пространство, доступное для ваших вуферов. Выберите тип шкафа, выберите единицу измерения и толщину дерева, затем введите свои размеры. Woofer BoxWizard рассчитает, сколько внутреннего воздушного пространства доступно для вашего вуфера (ов). ШАГ. Вычислите и вычтите смещение драйвера, распорки и порта (если имеется) из объема корпуса.

Завершите выбор драйвера. Шаг первый: Определите размер вольера. Это легкая часть. Возьмите рулетку и садитесь в машину.

Посоветуйтесь с вашим клиентом, сколько ему места.3. Получите справку по калькулятору смещения динамика. Используйте конструктор блока динамиков, чтобы определить правильный объем корпуса динамика для вашего водителя. Определите размеры корпуса динамика на основе рассчитанного объема. Прочтите руководство по проектированию корпуса динамика × Закройте. Введите количество портов, которые вы используете, внутреннее воздушное пространство вашего бокса, затем настройте частоту, которую вы хотите использовать, а затем нажмите кнопку расчета. Если вы используете порт со слотами, выберите квадрат под типом порта, затем ответьте «да» под тем, что вы используете порт со слотами.

Затем под квадратным отверстием введите высоту и ширину порта, который вы хотите использовать.

Список сопутствующей литературы:

Чтобы преобразовать квадратную коробку в L-образную конфигурацию, компонент смещения помещается во внутренний угол коробки.
из The Rammed Earth House Дэвида Истона, Синтия Райт Chelsea Green Publishing, 2007 г.
Если электронный блок установлен на кронштейне, как показано на рис.1-15, тогда скоба становится частью модальной жесткости системы.
от Machinery Vibration and Rotordynamics John M. Vance, Fouad Y. Zeidan, Brian G. Murphy Wiley, 2010
Так как НЧ-динамик занимает почти всю ширину коробки , мы возьмем 9,4 см, что, используя уравнение. (7.179), дает нам частоту кроссовера
из Acoustics: Sound Fields and Transducers by Tim Mellow Elsevier Science, 2012
Для этого вам необходимо рассчитать громкость используемой коробки.
из Руководства по методам патологии беспозвоночных Лоуренса А. Лейси Elsevier Science, 2012
Чем меньше корпус, тем жестче пневморессора и тем выше резонансная частота; вот почему маленькие коробочки дают плохие басы.
от Audio Engineering Объяснение Дугласом Селфом Focal, 2010
Определите размеры коробки, требующей наименьшего количества материалов для ее изготовления.
из инженерной математики Бабу Рам Пирсон, 2009 г.
Без обычного ограничения объема воздуха в коробке обратите внимание, что ход басового динамика будет значительно больше, чем для закрытого корпуса.
от High Performance Loudspeakers: Optimizing High Fidelity Loudspeaker Systems by Martin Colloms Wiley, 2018
100/25 Дифференциальная белая жесть с покрытием 1 фунт / основание с одной стороны и о.как коробка фунт / базис с другой стороны.
из Справочника по анализу и контролю качества фруктовых и овощных продуктов С. No related posts. Похожие записи Разное 06.09.2021 164 Система курсовой устойчивости esp что это: Как работает ESP — ДРАЙВ Разное 05.09.2021 170 Кому принадлежит гос номер: Проверка авто по гос номеру — проверить машину онлайн — Автокод Разное 04.09.2021 163 Онлайн калькулятор расхода: Калькулятор расхода топлива Разное 03.09.2021 160 Как проверить смотан ли пробег на машине: Как проверить пробег авто, проверка реального пробега Разное 02.09.2021 183 6 3 3: Столбиком пример 6,3/2 — Школьные Знания.com Разное 01.09.2021 139 Сдача города в гибдд видео: что изменилось и как теперь сдавать :: Autonews Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
