Установка ксенона своими руками в авто

Информация для автовладельцев отечественных ВАЗ и иномарок.

Δ   Ксенон – это высокоинтенсивный свет.
»   Его устанавливают на место обычных фар.
Если вы решили оборудовать собственное авто подобной оптикой, то сначала выучите последовательность установки и некоторые тонкости процесса.

В комплект ксеноновых фар входят: две лампы, два блока розжига, проводка, скобы для крепления блоков и предохранители на 20А, а также инструкция пользователя.

Процесс установки.
•   Старые галогеновые лампы из блок-фар дальнего и ближнего света необходимо снять.
•   Далее в центре крышки блок-фары следует просверлить отверстие 23 мм диаметром.
•   Через это отверстие пропускают провода ксеноновых ламп и фиксируют в нем резиновое водонепроницаемое кольцо. Данное кольцо находится на проводе.
•   После выполненных действий, новые ксенон-лампы ставятся на место старых галогеновых и надежно фиксируются.


•   Следующим этапом станет соединение блока розжига с проводами ксеноновой оптики и подключение к блоку питания, и общей проводке.
•   Далее устанавливаем защитную крышку, и ставим блок-фару назад на место.
•   В удобном месте, относительно фары, укрепляем блок розжига.
Это место должно располагаться на максимальном удалении от силовой установки и не подвергаться нагреву.
Нельзя размещать блок розжига в зонах попадания воды или с двигающимися предметами.
» Вот и весь процесс установки.

При желании ксеноновые фары можно легко снять и поменять на старую оптику.


Установка ксенона самостоятельно на примере Huyndai Accent.

Подробный обзор, как все сделать за две с половиной минуты.
Смотрите это ВИДЕО.⇓ Все легко, просто, быстро.

Косяки при монтаже ксенона.

Разбор от криворукого мастера.
ВИДЕО.⇓

  Руководство, описание, пошаговая инструкция.

Самостоятельная установка ксенона




Ксеноновые фары обеспечивают яркое и эффективное освещение проезжей части. Считается, что это – самый надежный, экономичный и прогрессивный вид автомобильной оптики.

При замене ламп в фарах на ксенон:
  • Значительно повышается эффективная видимость, обеспечивается безопасность движения;
  • Во время тумана или дождя фары автомобиля освещают именно дорогу, а не частицы воды;
  • Примерно на треть снижается энергопотребление, уменьшается нагрузка на генератор авто;
  • Ксеноновый свет напоминает дневной, не утомляет глаза и не ослепляет участников движения;
  • Ксеноновые лампы рассчитаны более чем на 3 тысячи часов работы и не ломаются от сотрясений.

До последнего времени ксеноновые фары были привилегией автомобилей лишь высшего класса, но сейчас это – вполне доступная опция. А если установить ксенон самостоятельно, можно получить все преимущества современной оптики намного дешевле.

Конструкция и принцип работы ксеноновой оптики

Чтобы выполнить установку ксенона в фары своими руками, надо знать принцип его работы.
Ксеноновая лампа – это небольшая колба с двумя электродами, изготовленная из кварцевого стекла. Колба заполнена хлоридами нескольких металлов и ксеноном – инертным газом, который излучает яркое свечение, если через него начинают пропускать ток.

Чтобы лампа зажглась, через ксенон по технологии нужно пропустить ток напряжением 25000 В, потом достаточно поддерживать напряжение 80 В и выше. Но штатное оборудование не может обеспечить таких условий. Поэтому при переходе на ксенон требуется установка специального предпускового блока. По новым правилам также требуется установка корректора фар и омывателя.

Виды ксеноновых ламп

Произвести установку ксенона самостоятельно не очень трудно, но важно выбрать подходящую оптику. Цоколи ксеноновых ламп отличаются и подходят для фар определенных моделей машин. Чаще всего используются лампы с цоколем на h2, h5, H7, HB4. Чтобы узнать, каким цоколем оборудованы фары, надо обратиться в сервис. Но можно произвести проверку фар и самостоятельно, просто сравнив штатный цоколь с представленной здесь таблицей.

Отличается и цветовая температура разных ксеноновых ламп. От данного параметра зависит цвет и яркость света, излучаемого автомобильными фарами.

Внешне эффектнее всего смотрится голубой ксенон, но свет, максимально приближенный к дневному, дают белые лампы с цветовой температурой от 5 до 5,5 тыс. К. Именно они считаются наиболее щадящими для глаз и лучше всего освещают дорогу в тумане. Это обязательно надо учитывать при установке ксенона в противотуманные фары.

Производители ксенона

Прежде, чем рассказать, как установить ксенон в фары самому, предлагаем обзор производителей предпусковых блоков и газоразрядных ламп:
  • Лучшими считаются блоки розжига Osram, Hella, Philips. Изделия Bosch и Matsushita практически им не уступают, к тому же их проще установить. Блоки PIAA имеют высокое качество, но стоят дороже других.
  • Ксеноновые лампы Osram и Philips считаются самыми надежными (замена ксенона требуются крайне редко), но выбор цоколей у этих производителей ограничен. Корейские компании Eagleye, Alpha Optima, ZZX Pro, Berus выпускают лампы высокого качества с любыми цоколями.

Схема подключения ксенона своими руками

Процесс монтажа ксенона на разные авто отличается, но здесь представлена универсальная схема, которая применима для большинства моделей. В инструкции на ксеноновый комплект есть информация, касающаяся особенностей подключения конкретного оборудования.

Самостоятельная установка ксенона в ближний свет

Полная замена штатной оптики на ксенон стоит недешево. Поэтому многие устанавливают газоразрядные лампы только в ближний свет. Это несложно, а инструкция по самостоятельной установке ксенона позволит правильно произвести монтаж:
  • Итак, надо приобрести подходящий комплект ксенона.
  • Откинуть или полностью снять передний бампер.
  • Открутить и разобрать штатную фару.
  • Вынуть старую лампу.
  • Если цоколь газоразрядной лампы немного другой, можно использовать специальный переходник (иногда переходники входят в комплект ксенона).
  • Далее устанавливаем ксенон сами (помещаем в фару лампу с переходником и прижимаем пружиной).
  • Потом лампу надо прижать резинкой.
  • Продеть через провода лампы резиновую заглушку.
  • Установить в подходящее место блок розжига.
  • Вставить провода из блока ксенона в штатный разъем ближнего света.
  • Чтобы провода со временем не выпали, их можно дополнительно зафиксировать изолентой.
  • Ксенон установлен.

Самостоятельная установка ксенона в дальний свет

Для установки в дальний свет потребуется отдельный комплект ксенона. А выполнить монтаж газоразрядных ламп просто, ниже описывается, как поставить ксенон самому:

  • Сначала надо демонтировать бампер и фары.
  • Разобрать фару, вынуть галогеновую лампочку.
  • Поставить ксеноновую лампу, вернуть на место герметичную заглушку фары. Предварительно в ней надо сделать подходящие отверстия для проводов.
  • Установить ксенон во вторую фару.
  • Выбрать место для монтажа блоков розжига.
  • Подключить провода, закрепить обе фары.
  • После монтажа надо выполнить регулировку ксенона.

Как установить блок розжига ксенона своими руками?

Блок розжига – это устройство, которое обеспечивает старт ксеноновой лампы за счет создания высоковольтных импульсов (до 30 тыс. Вольт). Предпусковые блоки (на обе фары) входят в каждый комплект ксенона.

Жестких требований к размещению балластов нет, но надо учитывать, что высокая влажность – основная причина поломок и ремонта блоков ксенона. Чаще всего устройства устанавливаются в подкапотном пространстве, недалеко от фар:
  • В этом примере один блок установлен под нижним креплением усилителя бампера, а второй прикреплен к ребру за бачком омывателя.
  • Также можно нарастить провода и закрепить блоки в более подходящих местах.
  • У блоков розжига Bosch и Matsushita высоковольтная часть (игнитор) вынесена за пределы самого устройства. Она крепится непосредственно на фару.

Что такое биксенон?

Многие автомобили имеют раздельную оптику, при которой ксенон можно установить в любой свет (ближний или дальний). Для полного оснащения фары ксеноном нужно два разных комплекта.

Но у некоторых моделей всего одна лампа, которая работает в обоих режимах (ближнего и дальнего света). Оптимальный вариант для таких фар – установка биксенона.

Биксенон – это световое оборудование, способное переключаться между этими режимами. Смена спектра свечения обеспечивается за счет конструкции биксеноновой лампы.

Биксеноновая линза включает газоразрядную лампу, светоотражатель и металлическую шторку, которая создает четкую «ступеньку» светового потока. Такая конструкция исключает появление паразитарных засветок, ослепляющих водителей встречных машин.

Многих интересует, как сделать биксенон самостоятельно. Это несложно, но надо учитывать, что биксеноновые лампы можно поставить лишь в цоколи h5 (самые распространенные), HB-1, HB-5, h23.

Установка биксенона своими руками

Вместо двух комплектов ксенона можно установить биксенон. Если на автомобиле имеется штатный блок розжига, монтаж будет совсем несложным, но потребуется доработка самой фары. Итак, устанавливаем биксенон сами:
  • Сначала надо полностью снять передний бампер или хотя бы отогнуть его (нижние крепления можно не откручивать).
  • Разобрать фары.
  • Снять все пружинки и скобы.
  • Обломать два выступа (посадочное место под лампу трогать не нужно).
  • Выскоблить весь штатный герметик (можно слегка подогревать его феном). Далее надо просто высверлить на дефлекторе отверстие под проводку. Это отверстие расположено за штатной шторкой, и после установки линз в фары его не будет видно.
  • Вставить лампу, протянуть в отверстие провода (в инструкции по установке биксенона есть подробная схема).
  • Выровнять линзу и зафиксировать гайкой с обратной стороны. Залить в щель между посадочным местом лампы и шайбой специальный термоклей, склеить плафон и фару герметиком.
  • Завершив монтаж биксенона, можно выполнить установку переднего бампера.

Как сделать ксенон в противотуманки своими руками?

Чтобы противотуманные фары машины обеспечивали лучшую видимость в непогоду и хорошо освещали обочины дороги, их целесообразно оборудовать ксеноном. Да и смотрятся ксеноновые ПТФ намного эффектнее штатных фар. Итак, чтобы установить ксенон, надо:
  • Извлечь штатную лампу (на некоторые модели ксенон ставится без снятия противотуманной фары).
  • Взять из комплекта ксеноновую лампу.
  • Вставить ее в фару на место штатной.
  • Чтобы завершить установку ксенона в туманки своими руками, надо разместить два блока розжига (от левой и правой фары).
  • Если ранее ксенон был установлен в ближний и дальний свет, найти место для дополнительных блоков не так-то просто, но есть неплохой вариант. Надо взять блок розжига и прикрутить к нему изолентой железный крепеж.
  • Потом дрелью высверлить отверстие для крепления блока где-нибудь недалеко от фар.
  • Аккуратно прикрутить предстартовый блок.
  • Установить проводку легко, там просто невозможно подключить что-нибудь не так.
  • По такому же принципу ксеноном оснащается вторая фара. Наконец, надо выполнить установку противотуманных фар (если они были демонтированы).

Самостоятельная установка ксенона в фонари заднего хода

Ксенон часто используется для тюнинга задней оптики. Чтобы оборудовать газоразрядными лампами фонари заднего хода, надо:
  • Купить подходящий комплект ксенона.
  • Демонтировать оба фонаря заднего хода.
  • Срезать разъем от штатной лампы и подпаять его к лампе ксенона.
  • Чтобы вставить в плафон ксеноновую лампу, может потребоваться сточить отверстие в фонаре и намотать изоленту (чтобы лампа не проваливалась глубже).
  • Вместо изоленты можно использовать герметик.
  • Минусовой провод от предпускового блока подключить к общему минусу.
  • Желательно использовать круглую клемму, тогда монтаж будет аккуратнее.
  • Плюсовой провод от блока подключить к красному проводу (здесь также можно использовать подходящие клеммы).
  • Заизолировать участок, где соединяются провода.
  • Провод, который идет от предпускового блока к ксеноновой лампе, просунуть через специальную резинку (при необходимости ее можно разрезать).
  • Замотать новую проводку изолентой.
  • Лишние отверстия можно залить клеем.
  • Выполнить установку задних фар.

Меры безопасности при самостоятельной установке ксенона

Выполняя установку или ремонт ксенона, надо соблюдать осторожность:
  • Нельзя производить монтаж замасленными или влажными руками, прикасаться к лампам, высоковольтным проводам и предпусковым блоками после включения.
  • Все электрические соединения комплекта ксенона нужно как следует заизолировать, так как при окислении они будут нагреваться, и может произойти возгорание электропроводки.
  • Не следует смотреть на работающие ксеноновые фары без затемненных очков, иначе можно травмировать зрение.

Как отрегулировать ксеноновые фары своими руками?

После установки ксеноновых фар их надо отрегулировать. Тогда яркий свет газоразрядных ламп не будет создавать дискомфорт другим водителям и обеспечит наилучшее освещение дороги. Для регулировки положения фар надо:
  • Выбрать ровную стену и поставить машину так, чтобы расстояние между «экраном» и фарами было 5 м. Измерить расстояние от центров автомобильных фар до земли и на такой высоте провести горизонтальную линию (линия 1). Отступить вниз 75 мм и провести параллельно ей еще одну линию (линия 2). Начертить вертикальную линию, на одинаковом расстоянии от нее провести еще две линии (А и В), обозначающие центры фар.
  • Включить фары (регулировка производится в режиме ближнего света). Закрыть одну фару куском фанеры и отрегулировать вторую, потом наоборот. Для настройки фар конструкцией предусмотрены регулировочные винты с пластмассовыми головками.
  • Чтобы выполнить регулировку ближнего света фар авто в вертикальной плоскости, надо подкручивать винт А, а в горизонтальной плоскости – винт Б.
  • Фары считаются отрегулированными правильно, если верхние границы пятен света совпадают с нижней линией, а излом светового пучка происходит там, где проходит вертикальная линия (А или В).
Примерно так же выполняется регулировка противотуманных фар:
  • Поставить машину на расстоянии 5 м от ровной стены. Измерить расстояние от центров противотуманок до земли и на такой же высоте провести горизонтальную линию. Отступить вниз 50 мм и провести линию.
  • При вращении регулировочных винтов противотуманных фар будет меняться наклон пучков света. Таким образом надо отрегулировать сначала одну, а потом другую фару.
  • Нужно добиться, чтобы верхние края световых пятен совпадали с нижней линией. При таком положении противотуманные фонари смогут хорошо освещать обочины, но при этом не будут ослеплять других водителей.

Как установить ксенон в головной свет?

Установить ксеноновые лампы в фары ближнего, дальнего и противотуманного света можно самостоятельно (но делать это не желательно). Для установки ксенона своими руками нужно немного времени и подробная инструкция, со схемой подключения от RomaxGroup. Что нужно знать о лампах для ксеноновых фар, как правильно подключить ксенон, стоит ли его ставить? Читайте новую статью прямо сейчас.

Куда устанавливают ксенон и зачем?

Давайте в двух словах поймем, почему автолюбители предпочитают ставить ксенон на машину и куда именно их устанавливают. Ксенон средний вариант между галогенным и светодиодным светом. Последний немного дороже, а галогенный – уже устарел. Ксеноновые лампы служат долго, в среднем – 3.000 часов и светят ярко – до 2.000 Люменов. Подробне о том что такое ксеноновые лампы, с их преимуществами и недостатками можете прочитать здесь, а сейчас давайте перейдем к этапам установки автоламп.

Правила установки ксенона на автомобиль: что нужно знать о фарах перед установкой

Прежде, чем ставить ксенон, вам нужно узнать, предназначены ли вообще ваши фары для этого? – Смотрим маркировку фар.

Важно! Буква H означает, что фары предназначены только для галогенного освещения, D – для ксенонового.

Далее нужно посмотреть, какая у вас оптика – рефлекторная или линзовая. Это касается всего головного света. Рефлекторная не предназначена для установки ксенона. Она сильно рассеивает свет, что приводит к засвету встречных водителей.

Что нужно знать о цветовой температуре

Противотуманные фары расположены низко, поэтому ставить яркое освещение нежелательно. Так вы создадите тень на дороге от каждой ямы. Оптимальная цветовая температура – до 4 300 К. Освещение должно быть желтоватым, как на галогенной лампе. Оно лучше рассеивает туман, в отличие от ярко белого света.

Подготовительный этап: комплектующие для ксенона

Что входит в комплект ксенона? — 2 лампочки, провода и 2 блока розжига. Иногда к нему дают еще крепеж. Обязательно проверьте все детали перед установкой, они должны быть целыми и герметичными. Блок розжига играет ключевую роль в комплектации ксеноновых ламп. Функции блока:

  • создает и передает напряжение для разогрева лампы
  • регулирует напряжение и предохраняет лампу от перенапряжения
  • перезапускает лампу, если она неожиданно погасла

Блоки розжига на ксенон, как и сами лампочки бывают трех поколений: третьего, четвертого и пятого. Третье поколение – первый ксенон, с обычным блоком (ballast standart), который называют «кирпич», в четвертом поколении стоит реле напряжение и блок меньшего размера (super slim ballast), в пятом – сам блок уменьшен и оснащен обманками (super slim canbus ballast).

Подготовительный этап 2: инструменты

Посмотрите, какая заглушка на фаре стоит у вас. Ее нужно будет снять и сделать отверстие для проводов от лампы. Она бывает резиновой, пластиковой или металлической. Чтобы сделать отверстие в резиновой – подойдут ножницы, для пластика – канцелярский нож. Металл можно просверлить дрелью или шуруповертом. Размер отверстия должен быть минимум 25 мм, поэтому покупайте нужное сверло. Также вам нужно будет дополнительно обмотать провод и блок розжига. Безопасность лишней не бывает. Поэтому купите моток изоленты или скотча.

В зависимости от того, как вы будете крепить блок розжига, вам понадобится крепеж, герметик, хомуты, либо двухсторонний скотч. Предварительно посмотрите, где вы расположите блок. Он должен быть рядом с фарой, где поменьше пыли и куда не попадает влага. Болтающуюся проводку можно собрать хомутами.

Что касается личной безопасности – перед началом работы отключите положительную клемму (+) от аккумулятора. Ксеноновая лампа проводит напряжение в 25.000 Вольт.

Купите перчатки и ни в коем случае не трогайте грязными руками цоколь. Если же это произошло, протрите спиртом. Через любое пятно на лампе, дополнительно рассеивается свет.

Подытожим что нужно купить:

  • Ножницы, канцелярский нож или сверло 25 мм
  • Защитные перчатки и спирт
  • Изолента для дополнительной герметичности проводки и блока розжига
  • Двух сторонний скотч, силиконовый герметик или крепеж, для фиксации блока розжига
  • Хомуты для сборки проводки

Принцип и схема подключения ксенона в головной свет

Установить ксенон в головной свет можно не снимая фару. Хотя работать с фарой отдельно немного проще. Для установки в противотуманный свет, нужно полностью снимать бампер (но, не во всех случаях). Итак, вы в перчатках, положительная клемма с аккумулятора снята. Что дальше?

1.    Снимаете заглушку с фары. Иногда внутри есть фиксирующие пружины, которые нужно отогнуть, чтобы вынуть лампу.
2.    Откручиваете дополнительные винты, которые держат линзу (если есть).
3.    Отсоединяете все провода, ведущие к лампе и вынимаете её.
4.    Аккуратно достаете приобретенную ксеноновую лампу из коробки и засовываете в фару.
5.    Возвращаете все фиксаторы: пружины, винты и кольца-переходники (если есть).
6.    Делаете 25-ти мм отверстие в заглушке и протягиваете через него провода от лампы. Заглушку помещаете обратно в фару.
7.    Обматываете блок розжига изолентой и крепите рядом с фарой двухсторонним скотчем или крепежом. Провода не должны быть в натяжку.
8.    Собираете провода в кольцо и крепите вместе, чтобы не болтались.
9.    Присоединяете провода в нужные разъемы. Провода от лампы крепите к плюсовым и минусовым клеммам. Второй провод присоединяете к блоку розжига и соединяете с блоком питания фар.
10.  Подключаете аккумулятор и проверяете лампу.

Потом проделываете тоже самое со второй. После того, как вы установили, нужно откорректировать светотеневую границу. Или установить в добавок реле напряжение, если бортовая электроника вышла из строя. Важно! Вся проводка должна быть изолирована. Иначе она начнет окисляться, что может стать причиной возгорания.

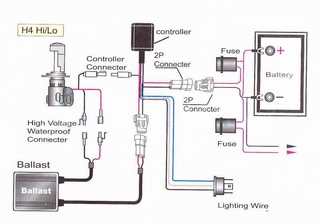

Типовая схема подключения ксенона в автомобиль

Этап 2 – установка ксенона в головной свет: реле напряжения

Ксеноновые лампы оказывают напряжение больше, чем галогенные. Поэтому штатная электроника может не выдержать и произойдет перенапряжение. Иногда лампы просто неправильно светят. Если у вас это случилось – нужно установить реле напряжения, которое урегулирует подаваемый ток. Делается это так: устанавливается реле между блоком розжига и аккумулятором автомобиля. Потом подключается лампа через эту систему.

Этап 3 – установка ксенона в головной свет: корректировка фар

После того, как вы установили лампы, их нужно отрегулировать. Тогда вы не будете слепить встречных транспорт и освещение будет таким, как надо. Прежде, чем регулировать, нужно заправиться, положить запаску, если есть и комплект инструментов. Это делается чтобы приблизить условия эксплуатации к реальным. Также вам нужно отрегулировать и если необходимо подкачать давление в шинах, так как если шины спущены, не будет правильной световой границы. Все колеса должны быть накачены равномерно, по соотношению к дороге, чтобы светотеневая граница имела правильную линию. Если этого не сделать вы будете слепить встречный транспорт и получите неправильное освещение, при изменении веса в автомобиле. В регулировке важна максимальная точность и любое изменение повлияет на свет.

Как выставить правильную светотеневую границу?

1.    Найдите ровную стену и подгоните автомобиль к ней вплотную.
2.    Отметьте на стене центр каждой фары и самого автомобиля
3.    Откатитесь на 5-7,5 метров.
4.    Выйдите и прочертите линию, которая соединит все точки.
5.    Отрегулируйте ближний и дальний свет по очереди. По центру он должен быть немного ниже линии. Верхняя правая часть света должна доходить до линии.
6.    Отрегулируйте ПТФ фары. Это можно сделать только по высоте. Свет должен быть ниже, чем головное освещение.

Как установить ксенон в противотуманные фары

В ПТФ лучше ставить лампы с желтым цветовым спектром, а точней галогенные лампы. Они не так сильно рассеиваются в плохую погоду, как белый спектр. Установка ксенона в ПТФ почти такая же, как и в ближний и дальний свет. Нюанс один – предварительно нужно снять бампер, чтобы добраться до разъема фар (не во всех случаях). Помните, нужно узнать, какая оптика у вас стоит. Ксеноновые лампы подойдут только для линзовой. Она правильно рассеивает и фокусирует свет на дорожное полотно.

Ксеноновые лампы хоть и устанавливают в противотуманный свет, однако мы не рекомендуем этого делать. Сделать правильную корректировку фар достаточно тяжело самостоятельно. Если же ее не сделать вы будете засвечивать встречный транспорт.

Заключение

Теперь вы знаете что установить и подключить ксенон своими руками, возможно, но это не простая задача. Для этого надо узнать, какая у вас оптика, купить необходимые инструменты и следовать инструкции. И конечно же приобрести саму ксеноновую лампочку. Обязательно после установки отрегулируйте свет, чтобы не слепить встречных водителей. Это лучше делать на специализированном автосервисе с помощью профессионального оборудования.

На этом все. Если было полезно, ставьте 5 звезд и делитесь с друзьями.

Установка ксенона своими руками

Многие автовладельцы знают о преимуществах ксенонового освещения. Поэтому установка ксенона своими руками пользуется большой популярностью среди водителей. К осветительным приборам, устанавливаемым на автомобильную технику, предъявляются определенные требования. При желании установить новые лампы свои шаги необходимо сверять с требованиями законодательства.

Выбор ксеноновых фар
Современный рынок комплектующих на автомобили пестрит всевозможными предложениями. Что касается ксенона, то здесь лидерами рынка являются такие бренды, как Philips, Sho Me и другие именитые производители. Замена фар может производиться только на изделия типа «Н» (от Н1 и выше). При этом модифицировать бортовую проводку и ПО нет нужды.

Российские автомобилисты при установке ксенона своими руками должны придерживаться требований европейских стандартов, которые подразумевают наличие следующего оборудования на машине:

Коррекция фар в автоматическом режиме;
Омыватель оптики.
В стандартный комплект ксенонового оборудования входят следующие элементы:

1) 2 лампы;

2) блок розжига 2 штуки;

3) 2 предохранителя по 20 ампер каждый;

4) Провода для подключения к сети борт компьютера;

5) Крепежи на блок розжига;

6) Переведенная на русский язык инструкция, или руководство пользователя по монтажу и подключению оборудования.

Все вышеописанные процедуры – проверка соответствия требованиям, покупка фар с нормальной инструкцией, подготовка инструментов, — являются предпосылками к непосредственному монтажу ксенона и блока розжига на любимый автомобиль. Установить оборудование можно за полтора – два часа. После этого требуется регулировка (коррекция) фар. Выполнить последнюю операцию можно своими руками или посредством визита в сервисный центр, где есть соответствующий диагностический стенд.

Монтаж ксенона
Самостоятельная установка ксеноновой техники выполняется в несколько этапов по следующей схеме:

Демонтировать старую оптику. Лампы освободить от защитных крышек. Большую роль играет спектр действия оптики, т.е. на какой свет ставятся новые осветительные приспособления. Если требуется подключить блок и биксенон, необходимо снять обе крышки защиты;
Корпус фары нужно аккуратно просверлить, приготовить отверстие под проводку ксенона. В высверленное отверстие вставляется кольцо из высококачественной резины и происходит замена галогеновых ламп на новые, более современные источники света. После установки ксенон закрепляется;
Блок розжига монтируется в любом, удобном мастеру месте. Далее выполняется подключение этого блока и проводки ксенонового оборудования.
ВАЖНО: при подключении проводки особое внимание стоит уделить их степени натяжения, если требуется – проводка немного ослабляется.

Схема подключения ксеноновой техники должна вестись в строгом соответствии с инструкцией;
Когда лампы и блок розжига установлены, можно вернуть на место защитные крышки.
ВАЖНО: при монтаже блока розжига его необходимо расположить на удаленном расстоянии от мотора. Делается это для защиты от влаги. Производитель советует изолировать герметичное устройство полиэтиленовой пленкой, но смысла в этом нет.

Финал установки ксенона своими руками – коррекция фар.
И еще один момент – установка ксенона иногда сбивает с толку бортовую систему контроля, которая расценивает более низкую мощность фар как перегорание лапочек. Дело здесь вот в чем: галогеновые лампы потребляют 55 В, а установленная оптика – лишь 35. Если процедура осуществляется своими руками, мастер может обойти борт компьютер и установить обманки – своеобразные резисторы сети, компенсирующие разницу ватт. Стоит отметить, что некоторые программные обеспечения машин не воспринимают эти обманки и на приборной панели все равно высвечивается ошибка, прекращается подача питания к фарам.

Если описанная процедура вызывает какие-то вопросы технического плана, всегда можно посмотреть видео-материал на тему «как выполняется замена ламп бывалыми водителями» например, тут:

Преимущества биксенона
Многим водителям знакома ситуация, когда в темноте дорожное полотно недостаточно освещено. Установка новой оптики позволяет решить эту проблему, а выполнить процедуру можно своими руками даже любителю.

Установка более мощных галогеновых ламп не спасает ситуацию, потому что такие лампы быстро «сажают» аккумулятор. Провода также излишне нагреваются от такой оптики. Вариант бюджетный по сути, но не очень результативный по содержанию.

Альтернативой слепящим встречные машины галогеновым лампам на сегодняшний день являются обманки, биксеоновые и ксеноновые осветительные приборы. Замена старой оптики на биксенон – прекрасный способ экономии электроэнергии. Светоотдача от таких фар превосходит галогеновые аналоги в разы. Видео наглядно иллюстрирует разницу между современным и традиционным осветительным оборудованием:

Такие лампы обладают мощностью 35-50 ватт. Многие автолюбители уверены – замена оптики на биксенон является настоящим прорывом в автомобильном прогрессе.

Выбор оптики
Установка ксенона своими руками – финал большого дела, предшествует которому выбор оптимального варианта освещения. Замена галогеновых ламп на билинзы должна проходить постепенно. Первое, что требуется от мастера – знание цокольного типа своей оптики. Самый популярный сегодня цоколь маркировки «Н4».

Следующий аспект, нужный для выбора линз для машины, — их размеры. Измерить можно рулеткой или простой линейкой. Кстати, мерить нужно только саму лампу – ее ширину, высоту и глубину.

После этого нужно выяснить как снимается фара, это очень ценная информация для предстоящей манипуляции. Можно посмотреть в сети любое из выложенных видео – алгоритм снятия фары на нужной модели авто. Когда все сведения собраны, можно идти в магазин автозапчастей. Рынок сегодня предлагает 2 поколения биксеноновых линз — 1G, 3G. Второй вариант – всего лишь модернизация первого. Отличаются модули размерами, качеством освещения и некоторыми другими специализированными параметрами.

Если планируются замена галогеновых ламп и установка ксенона (либо ксенона), в магазин лучше идти с линейкой 20-30 см и своими данными о размерах цоколя и фары. Не стоит забывать, что базовая комплектация включает в себя блок розжига и расходные материалы для подключения (крепежи, провода и т.д.).

Напоследок стоит отметить, что оптика отличается цветом. Основная характеристика здесь – цветовая температура. Ксенон начинается с 4300 К (чистый белый) и заканчивается на отметке в 6000 К (сине-белый). Чтобы было с чем сравнивать, галоген обладает температурой цвета от 2700 до 3200 К (желтоватый).

ВАЖНО: работники ГИБДД недолюбливают автолюбителей с мощностью ксенонового освещения в 6000 К. поэтому, чтобы не дразнить стражей порядка, разумнее приобретать билинзы с температурой цвета 4300 К и устанавливать блок розжига в незаметном месте.

Процесс замены галогеновой оптики на ксеноновую или биксеноновую оправдывает себя качеством освещения, особенно в темноте. Езда с новым оборудованием отличается более высокой безопасностью, что само по себе – весомое преимущество!

Инструкция по установке ксенона

Установка ксенона на автомобиль – бывает не простая задача, которую лучше  доверить профессионалам, ведь при неправильной установке ламп ксенона не только не улучшит видимость в темное время суток, но и будет слепить водителей встречных транспортных средств, что может стать причиной ДТП. Если же, установка и настройка были произведены правильно, все происходит с точностью до наоборот: пучок света фокусируется на дороге, а не на глазах водителей, движущихся по встречной полосе, и эффективно освещает дорогу, делая передвижение в темное время суток значительно более комфортным.



Именно ввиду необходимости грамотной установки и настройки в недавнем прошлом ксенон ставился только на дорогие автомобили на заводах-производителях. Сегодня ксеноновые лампы можно установить почти на любой автомобиль, в ближний, дальний и противотуманный свет фар, обратившись в специализированные центры или ремонтные мастерские, или самому.



При установке систем HID (ксенона) автомобильная фара не требует никаких изменений, модификаций и никаких внешних деталей для закрепления ксеноновой лампы в посадочном месте фары. Комплект может быть установлен на место галогенных ламп или наоборот.



Если вы уверены в своих силах и имеете достаточный опыт в работе с автоэлектрикой, Вы можете установить ксенон на свой автомобиль самостоятельно. Для этого ознакомьтесь с инструкциями по установке комплектов HID, приведенными ниже:



— Не рекомендуется пользоваться термо-клеем  при установке любых частей оборудования;
— В противотуманный свет фар желательно использовать легкие блоки розжига 5-го поколения;

— Реле  биксеноновых  проводов необходимо защитить  от  влаги;
— При установки оборудования в противотуманный свет фар, закрепите блоки розжига как можно крепче;
— Желательно установка блоков розжига на расстоянии от двигателя, радиатора, коллектора выпуска, для лучшего  охлаждения блоков розжига;
— Для долговечного срока службы  блоков розжига, постарайтесь найти самое удачное место от влаги;  хоть блоки защищены от влаги компаундом надежно, но за долгое время  эксплуатации водяной конденсат и сырость будет минимально просачиваться внутрь попадая на плату  и  деталей  в блоках розжига разрушая их;



Внимание!
Противопоказано смотреть на свет ксеноновых фар автомобиля с близкого расстояния, особенно в темное время.
Регулировка света ксеноновых фар должна быть тщательно выполнена специализированным прибором, во избежание ослепления встречного транспорта и пешеходов!

Как установить ксенон своими руками – схема подключения — Статьи

Лампы ксенонового типа невероятно популярны, потому что для их установки не требуется менять электросхемы, а поменять линзу довольно легко. Все эти манипуляции можно произвести своими руками и самому модернизировать автомобиль. Помимо этого, многие одобряют ксеноновые лампы из-за очень хорошей светоотдачи: когда на улице темно, они отлично освещают ночную дорогу. Днем их работа вполне сойдет за противотуманки. Профессионалы говорят, что ксеноновая лампа — приспособление прочное, потребляющее мало ресурсов и устойчивое к внешним факторам.

Узнайте стоимость установки ксенона онлайн за 3 минуты

Не тратьте время впустую – воспользуйтесь поиском Uremont и получите предложения ближайших сервисов с конкретными ценами!

Установка ксенона самостоятельно

Для начала определяем рабочий набор для процедуры:

  • пара ксеноновых лампочек;

  • два блока розжига;

  • комплект проводов с соединителями на концах;

  • детали креплений.

Устройство линзы типа «биксенон» включает в себя электромагниты, которые регулируют то, как работает свет и мощность, с которой работает ближний свет. Перед покупкой стоит узнать вид цоколя у «родных» элементов и подобрать лампы с аналогичным типом подключения в отверстие.

Как установить ксенон на машину

Прежде чем перейти к тому, как установить ксенон самостоятельно, попробуем разобраться в природе этого явления. Ксенон маркируют ориентируясь на цветовое термальное состояние (различия в интенсивности и температурном диапазоне). Стандартным охватом считается категория 3000К — 12000К. Получается, что самый маленький показатель демонстрирует переход в спектр красно-желтого оттенка, а крайний высший — в спектр холодного, сине-фиолетового оттенка.

Обычные показатели установки среди топовых автомобильных предприятий говорят о том, что на новые машины ставят лампы, в которых температура света варьируется от 4000К до 5000К. Любители авто в России, однако, предпочитают подключать ксенон от 5600К до 6500К. Двойная маркировка может быть установлена на лампы типа «биксенон». Разновидность света с температурами в диапазоне от 3400 до 4300К отлично подойдет для использования в роли противотуманок, так как желтоватый и светло-оранжевый оттенки являются подходящими.

Применение механизмов розжига

Блоки, которые входят в набор, совершают преобразование базовых 12 В в разряд повышенного напряжения. Именно такое подключение необходимо для работы розжига и нормального функционирования ламп ксенонового типа. Чем сложнее прибор, тем больше у него подконтрольных процессов. Так что цена при покупке блоков не лучшая статья для экономии расходов. Грамотный механизм поможет новой фаре прослужить долго, давая повышенное качество освещения в том режиме работы, какое будет необходимо. Все же покупать самые дорогие блоки необязательно: правильным будет ставить приборы, соответствующие работе контроля в электросхеме машины.

Как установить лампы «ксенон»

Для установки ксенона своими руками изучаем картинку, данную ниже. Она демонстрирует принцип подключения ксеноновой фары:

Можно увидеть, что точка подключения в «родной» лампе осуществляет подачу энергии на блок розжига. В лампу подается измененное высокое напряжение, исходящее из блока. При инсталляции биксеноновых устройств схема схожа с данной, так как электромагнитные детали располагаются внутри. В любом продаваемом наборе содержится точная инструкция по установке с этой электросхемой. До монтажа биксенона нужно досконально ее изучить, ведь устройства у каждой компании могут иметь индивидуальные особенности в процессе подключения.

Как правильно установить лампу ксенона

Работа самостоятельно потребует:

  • отвертку крестового типа;

  • ножницы;

  • электрическую дрель;

  • гаечные ключи;

  • напильник круглого вида.

В рабочие материалы пойдет биксенон для основных фар. Может пригодиться монопозиционный ксенон спектра низкой температуры для функции противотуманок. Еще нужны детали крепления, розжиг-блоки и кабели. Про запас лучше иметь хомуты, чтобы связывать провода, и изоленту.

Как установить ксенон в фары

Чтобы понять, как правильно установить ксенон, тщательно подготавливаемся.

Правильная установка делится на несколько этапов:

  1. Установка лампочек ксенона:

Установить ксенон своими руками — достаточно несложный процесс, но он потребует аккуратного отношения и сконцентрированного внимания. Нужно будет провести:

  • последовательную установку линз, а затем — инсталляцию розжиг-блока;

  • присоединение электрокабелей, а также подключить приспособления к главной электросхеме.

Приступая обязательно соблюдаем безопасность. Для начала работы ксеноновой лампы потребуется ток, превышающий 20000 В! Поэтому для начала убираем клеммы аккумулятора, затем снимаем его целиком.

ВНИМАНИЕ! Нельзя касаться оболочки линз ксенона своими руками. Раз уже дотронулись, то очень аккуратно протрите ее спиртом и чистой нежесткой салфеткой.

Снимаем защитную крышку у блока фары. Отсоединяем провода от клемм базовых ламп и вытаскиваем их. Иногда они могут быть прижаты при помощи фиксирующей пружины, ее нужно отжать.

Не спеша вытаскиваем ксеноновую лампу, не касаясь оболочки линз, ставим ее на то место, где была старая. То же самое проделываем со второй лампой. Если вам пришлось отжать пружинку, верните в исходное состояние.

  1. Установка блоков розжига

Правильный монтаж этих частей учитывает следующее:

  • их надо ставить неподалеку от фары, чтобы после того, как лампы будут соединены, провода не оказались натянутыми и была возможность надежного закрепления;

  • локация обязательно должна стать недосягаемой для грязи, влаги или тепла;

  • базовые крепления в наборе ксеноновых ламп надо ставить на статичной и прочной поверхности.

  1. Собираем электросхему

Когда ксеноновые лампочки и розжиг установлены, соединяем их контакты используя провода. У всякого из проводов и соответствующей ему клеммы есть свой цвет, так что спутать подключения будет проблематично. Подключаем блок розжига к электросхеме авто используя разъемы базовых ламп, которые были установлены прежде.

Убеждаемся, что не допустили ошибок с помощью инструкции. Если все верно, закрепляем хомутами всю связку проводов, чтобы у них не было возможности болтаться. Удлиненные шнуры бережно сворачиваем в кольцо и закрепляем.

Если проводка у автомобиля имеет подключенный бортовой компьютер, при установке ксеноновой оптики на этапе розжига возможны проблемы из-за резкого возрастания нагрузки тока. Тогда устанавливаем дополнительно реле напряжения, чтобы оно выровняло нагрузку на электрическую проводку машины.

Установка ксенона в сервисе

С технической точки зрения установка ксенона не сложная работа. Но если вы бережете свое время или сомневаетесь по поводу установки самому, воспользуйтесь Uremont.com. Мы поможем вам найти профессионала, который будет готов установить ксенон в сервисе рядом с вашим домом. Высококачественной инсталляцией ксеноновых ламп и доступной стоимостью будет доволен каждый водитель. Наш сайт даст выбрать подходящий автосервис, а мы гарантируем оперативную обработку запроса и быстрое исполнение вашей заявки.

Самостоятельная установка ксенона / optikaminsk.by



Заменив лампы в фарах авто на ксеноновые, Вы добьетесь предельно высокой видимости проезжей части, а значит обезопасите себя и своих пассажиров. При тумане или дожде ксеноновые фары будут освещать только дорогу, а не отражаться в каплях воды. Ксенон — энергоэффективные фары, на 1\3 сокращается потребление энергии, при этот лампы долговечны, и могут работать до 3000 часов, выдерживают сотрясения.

Времена, когда ксеноновые фары считались уместными только на авто премиум класса, ушли в прошлое. Сегодня это доступная оптика, а при самостоятельной установке ксенона Вы также получаете ее по привлекательной цене.

Чтобы правильно установить ксенон самому, надо знать, как он работает. Лампа представляет собой кварцевую колбу, в которую помещены 2 электрода. Колба наполнена газом ксеноном, который дает свечение при пропускании через него тока, и хлоридами некоторых металлов.

Устройство ксеноновой лампы

Лампа зажигается только при напряжении в 25000 В. Когда лампа загорелась, горение поддерживается и при напряжении от 80 В. Чтобы обеспечить эти условия перед установкой ксеноновых ламп также требуется установить специальный предпусковой блок, а также корректор фар и омывателей.

Устройство ксеноновой фары

Ксеноновые лампы бывают нескольких видов и различаются величной цоколя. Более всего распространены лампы с цоколями на h2, h5, H7 и HB4. Проверить, какой цоколь подходит для Вашего авто можно сверив свой цоколь с приведенной ниже таблицей.

Ксеноновые фары различной конструкции дают разный по яркости и цвету свет.

Наиболее эффектный внешне — голубой. Но самый удобный в эксплуатации и близкий к дневному свету поток лучей дают белые лампы. Их цветовая температура 5 — 5,5 тыс.К. Для противотуманный фар такие лампы подходят лучше всего.

Ксенон, установленный в противотуманные фары

Лучшими производителями блоков розжига считаются Hella, Osram и Philips. Отличные отзывы также о блоках Matsushita, Bosch, кроме того, они проще устанавливаются.

Среди производителей ксеноновых ламп лучшими считаются Osram, Philips, но у них довольно узок ассортимент цоколей. Проще всего подобрать нужный цоколь у ламп корейских производителей Eagleye, ZZX Pro, Optima, Alpha, Berus.

Схема подключения ксенона своими руками
Процесс монтажа ксенона на разные авто отличается, но здесь представлена универсальная схема, которая применима для большинства моделей. В инструкции на ксеноновый комплект есть информация, касающаяся особенностей подключения конкретного оборудования.

Подключить ксенон самостоятельно может каждый опытный автомобилист. Схема действий при замене ламп:

Как установить ксеноновые лампы для ближнего света?

Первым шагом станет приобретение подходящего комплекта ксенона.


Шаг второй: снимаем передний бампер.


Шаг третий: откручиваем и разбираем «родную» фару


Шаг четвертый: снимаем «родную» фару, вынимаем лампу.

Если цоколи газоразрядной и ксеноновой ламп немного не совпадают, можно воспользоваться переходником, который иногда есть в комплекте ксенона.

Шаг пятый: установка — необходимо поместить лампу и переходник в фару, затем прижать с помощью пружины и резинки.


Шаг шестой: продеваем через заглушку из резины провода в лампе.


Шаг седьмой: установка блока розжига.


Шаг восьмой: вставляем провода ксенонового блока в разъем для ближнего света. Для надежности дополнительно фиксируем провода изолентой.

Установка ксеноновых ламп закончена.

На этом можно остановиться, а можно установить ксеноновые лампы и для дальнего света. Для этого необходим еще один комплект ламп.
Первым этапом по самостоятельной установке ксенона будет демонтаж бампера и фары, если установка начинается «с нуля».

Второй этап — достаем из фары галогеновую лампу.


Третий этап — устанавливаем ксенон, возвращаем герметичную заглушку для фары, сделав в ней соответствующие отверстия под провода.


Четвертый этап — таким же образом устанавливаем ксеноновую фару для другой фары.


Пятый этап — монтируем блок розжига


Шестой этап — подключение проводов, закрепление обеих фар.


Седьмой этап — регулировка ксенона.


Обязательная процедура при замене ламп на ксеноновые — установка блока розжига ксенона. Далее мы подробно опишем, как это сделать своими руками.

Блок для розжига ксенона (рисунок)

При выборе места для установки блока розжига надо учитывать, что на устройство пагубно влияет высокая влажность. Действуя на прибор она приводит к поломкам и частому ремонту блоков. Мы рекомендуем устанавливать устройство под капотом, вблизи фар.

На примере показано размещение одного блока под креплением усилителя для бампера, а второго — около ребра возле бачка омывателя.

Если нарастить провода, можно крепить блоки и в других, более удобных местах.

Также следует учитывать, что блоки розжига марок Matsushita и Bosch имею особенность. В них игнитор, или другими словами высоковольтная часть находится вне самого блока и поэтому крепится прямо к фаре.

Биксенон — устанавливается на модели авто, где для дальнего и ближнего света в фарах предназначена одна лампа. Биксенон также способен переключаться на разные режимы. Спектр свечения меняется благодаря конструкции лампы.

Установка биксеновой лампы не только улучшает качество светового потока, но и предотвращает появление засветок, слепящих водителей во встречных машинах.

Поток света биксеноновой лампы

Самостоятельно установить биксенон можно только в некоторые виды цоколей: самый популярный h5, а также HB-1, HB-5, и h23. Монтаж упростится, если на авто оснащено штатным блоком розжига. В таком случае нужно будет лишь доработать саму фару. Поэтапная установка:

1. Снимаем передний бампер (достаточным может быть и простое его отгибание, без снятия нижних креплений).

2. разбираем фары, сняв все пружины и скобы

3. Обламываем 2 выступа, не повреждая место для самой лампы.

4. Выскабливаем весь старый герметик (ускорить процедуру поможет нагрев феном)

5. Высверливаем на дефлекторе отверстие для проводки ( после размещения в фаре линз его должна скрывать штатная шторка)

6. Вставляем лампу, протягиваем провода в отверстие ( руководствуясь схемой в инструкции с правилами установки биксенона)

7. Выравниваем линзу, фиксируем гайкой, заливаем щель между местом установки лампы и шайбой термоклеем, склеиваем герметиком фару с плафоном.

Установка биксенона завершается монтажом бампера.

Самостоятельная установка ксенона в противотуманки — также не сложная задача. Это обеспечит хорошую видмость в плохую погоду, кроме того ксенон будет отлично освещать обочины. Свет от ксеноновых фар смотрится очень эффектно.

Пошаговая установка ксенона в противотуманки:

1. Извлечение штатной лампы (для некоторых моделей это не требуется)


2. Берем ксеноновую лампу, устанавливаем ее на место прежней в фару.


3. Подключаем лампу.




4. Завершаем установку устанавливая блоки розжига ксенона.


Обращаем Ваше внимание, что если в авто уже установлены ксеноновые лампы для ближнего и дальнего света, то разместить новые блоки розжига не просто. Однако есть одна хитрость. Берем блок и прикручиваем изолентой железное крепление.

Далее следует просверлить отверстия возле фар для прикрепления блоков.

Осторожно прикручиваем блок розжига.

Подключить поводку просто — все действия предельно однозначны.

После установки обеих блоков ставим противотуманные фары.

Установить ксенон самостоятельно довольно просто и в фары заднего хода. Для этого надо приобрести соответствующий комплект ламп.

Демонтировать прежние фонари.

Срезаем разъем предназначенный для прежней лампы и припаиваем его к ксеноновой.

Для того, чтобы ксеноновая лампа поместилась в плафон, можно сточить отверстие для нее, а чтобы лампа надежно сидела можно обмотать отверстие изолентой, или воспользоваться герметиком.

Минусовой провод в предпусковом блоке подключается к общему минусу.

Плюсовой провод отключается к красному проводу (в обоих случаях лучше пользоваться круглыми клеммами).

Участок соединения проводов следует изолировать.
Провод, соединяющий предпусковый блок и ксеноновую лампу, просовывается через специально предназначенную для этого резинку.


Новую проводку следует изолировать. Провода собрать в пучок.


Уплотнить оставшиеся лишние отверстия можно клеем.

Установить задние фары.

При установке ксеноновых фар в любые автомобильные фонари надо знать и соблюдать меры безопасности:

Монтаж не произоводится влажными или в масле руками, нельзя трогать включенные лампы, провода и предпусковый блок.

Все электросоединения надо изолировать, поскольку окисляясь они нагреваются, что может вызвать загорание проводки.

Нельзя смотреть без темных очков на включенные ксеноновые фары, это травмирует глаза.

Установленные ксеноновые фары следует отрегулировать, чтобы добиться наилучшего освещения дороги. Для этого надо:

Поставить машину напротив ровной стены на расстоянии около 5 метров. Горизонтально провести линию на стене напротив центра автофар (1). Провести параллельную линию ниже на 75 миллиметров (2). Провести еще одну линию вертикально, отступить от нее одинаковое расстояние и нарисовать 2 линии, указывающие на центр фар (А,В). Схема:



    Включить ближний свет. Закрыв одну фару отрегулировать другую, затем таким же образом первую. Фары следует настраивать с помощью регулировочных винтов.

Отрегулировать ближний свет вертикально можно подкручивая винтик А, в горизонтально — винтик Б.

Фары светят правильно, когда верхняя граница пятен света совпадает с нижней линией, а световой пучак изламывается там, где идет вертикальная линия.

Почти также регулируются противотуманные фары:

    Установить авто в 5 метрах от стены. Померять расстояние от земли до центра противотуманных фар, прочертить на стене на таком же расстоянии от земли горизонтальную полосу. Параллельную линию провести на 50 миллиметров ниже.
Схема:

Поменять наклон лучей света можно вращая регулировочные винты. Таким способом отрегулируйте обе фары.



В идеале верхние края пятен света должны совпадать с нижней полосой. В этом положении противотуманки будут хорошо охватывать светом обочины, не ослепляя встречных водителей.

Bi-Xenon HID Conversion Kit Руководство по установке

Другие руководства:

ПРИМЕЧАНИЕ. Никогда не прикасайтесь к лампе руками и держите их как можно более чистыми. Кроме того, настоятельно рекомендуется использовать диэлектрическую смазку во всех соединениях — это поможет обеспечить лучшее электрическое соединение.

  1. Отсоедините отрицательную клемму автомобильного аккумулятора.
  2. Отсоедините штатные лампы и снимите их с корпуса фонаря.
  3. Установите HID-лампу в корпус фонаря и подсоедините HID-лампу к проводу, выходящему из балласта.
  4. Установите балласт в моторный отсек с помощью прилагаемых кронштейнов, где это не так важно, если оно надежно.Вы также должны установить кронштейн вертикально, чтобы балласт не мог выпасть из-за сильного удара или чрезмерной вибрации. Некоторые люди используют стяжки для дальнейшего закрепления балласта в горизонтальном направлении, хотя в большинстве случаев в этом нет необходимости.
  5. Выньте предохранитель из жгута реле.
  6. Подключите отрицательный (черный) провод к заземленному разъему на вашем автомобиле (предполагается, что ваш автомобиль заземлен отрицательно). По возможности не подключайте этот провод напрямую к батарее.
  7. Подключите красный провод к положительной (красной) клемме аккумулятора.
  8. Подключите адаптер от ближайшего провода фары автомобильной системы к входу на жгуте. Другая сторона останется отключенной, но ее следует закрыть изолентой, чтобы она не подвергалась воздействию.
  9. Подсоедините кабель переключения Hi-Beam между жгутом и лампочкой.
  10. Подсоедините провода балласта к двум балластам.
  11. Закрепите незакрепленную проводку стяжками или изоляцией.
  12. Заменить предохранитель в жгуте реле.
  13. Подключите аккумулятор и проверьте фары, чтобы убедиться, что они работают правильно.

После установки: Как только все пройдет проверку, вы захотите немного направить фары вниз. Увеличенный световой поток, исходящий от корпуса рефлектора, может мешать встречному движению. Если вы заметили мерцание, дважды проверьте свои соединения и обратитесь в службу поддержки. Если у вас возникнут другие проблемы, свяжитесь с нами для устранения неполадок.

Как установить HID Kit —

размещено на

* Установка двойного луча HID ниже *

1. Откройте капот автомобиля.

2. Откройте заднюю крышку узла фары и выньте штатную лампу.

3. Вставьте ксеноновую лампу фары в кожухи фары.

* Снимая пластиковую крышку, будьте осторожны и старайтесь не задеть вакуумную трубку.

Обратите внимание

  • Будьте очень внимательны в процессе установки, чтобы свести к минимуму все шансы несчастных случаев.
  • Никогда не прикасайтесь к лампочке пальцами, так как это может повредить ее.
  • При работе с лампочкой лучше всего надевать перчатки. Если когда-либо он попадет в контакт с какими-либо загрязнениями, просто протрите лампу медицинским спиртом и сухой тканью.

4. Вставьте ксеноновые лампы в фары.

5.Ниже вы найдете изображение того, как установить блок питания.


Проверьте следующее:

  • Убедитесь, что вы внимательно прочитали инструкции перед началом установки.
  • Перед установкой биксеноновой системы освещения убедитесь, что источник питания надежно подключен.
  • Убедитесь, что отрицательный и положительный провода надежно подключены.
  • Никогда не прикладывайте слишком много давления при установке или снятии лампы.Это может привести к повреждению системы освещения.

1. Вставьте жгут проводов в резиновое основание и снова установите колпачок на узел. По завершении плотно закройте щиток фары.

2. Способ установки порта питания

  • Вставьте жгут проводов во внутреннюю прорезь балласта.
  • Подсоедините плюсовой провод балласта к лампочке. Проделайте то же самое с отрицательным кабелем. От красного к красному (+) и от черного к черному (-).
  • Вдавите резиновый конец, чтобы он полностью закрыл металлические концы.

3. Прикрутите балласт к твердому месту в моторном отсеке, чтобы он не двигался. Используйте несколько гвоздей или двусторонний скотч, стяжки могут даже помочь.

4. Подсоедините жгут проводов к ксеноновой лампе.

Примечание: Каждый раз, когда вы слышите щелчок, это означает, что соединение было успешным.

5. Внимательно посмотрите на элементы, чтобы убедиться, что они работают правильно.

* Если после установки ксеноновые фары мерцают или не включаются, замените предохранитель на 10 А на предохранитель на 20 А.

ПРИМЕЧАНИЕ
  • Высокое напряжение может легко вызвать электрический разряд или даже обжечь.
  • Не прикасайтесь к лампочке при включении и выключении питания.
  • Никогда не смотрите прямо в ксеноновую лампу, потому что излучаемый свет может быть очень ярким и повредить глаза.
  • В случае аварии обязательно отключите электропитание.
  • Мы не несем ответственности, если заказчик попытается собрать или разобрать сломанные детали.
  • Если вам когда-нибудь понадобится профессиональная помощь для ремонта или замены, обязательно посетите местный гараж.
  • Наши продукты не должны находиться в контакте с легковоспламеняющимися материалами, такими как разбавители, аэрозольная краска, бумага, масло и т. Д.
  • Никогда не устанавливайте ксеноновые фары так, чтобы они были направлены вверх, поскольку это может ухудшить видимость других водителей на дороге.
  • Чтобы избежать короткого замыкания лампы HID, обязательно включайте ее только после запуска двигателя.

исходный источник: http://www.xenonpro.com/installation + наш собственный контент

Печать

% PDF-1.6 % 608 0 объект > эндобдж 607 0 объект > эндобдж 609 0 объект > эндобдж 611 0 объект > эндобдж 610 0 объект > эндобдж 606 0 объект > эндобдж 602 0 объект > эндобдж 601 0 объект > эндобдж 600 0 объект > эндобдж 605 0 объект > эндобдж 604 0 объект > эндобдж 603 0 объект > эндобдж 612 0 объект > эндобдж 613 0 объект > эндобдж 622 0 объект > эндобдж 621 0 объект > эндобдж 623 0 объект > эндобдж 625 0 объект > эндобдж 624 0 объект > эндобдж 620 0 объект > эндобдж 616 0 объект > эндобдж 615 0 объект > эндобдж 614 0 объект > эндобдж 619 0 объект > эндобдж 618 0 объект > эндобдж 617 0 объект > эндобдж 582 0 объект > эндобдж 581 0 объект > эндобдж 580 0 объект > эндобдж 585 0 объект > эндобдж 584 0 объект > эндобдж 583 0 объект > эндобдж 579 0 объект > эндобдж 575 0 объект > эндобдж 574 0 объект > эндобдж 573 0 объект > эндобдж 578 0 объект > эндобдж 577 0 объект > эндобдж 576 0 объект > эндобдж 586 0 объект > эндобдж 596 0 объект > эндобдж 595 0 объект > эндобдж 594 0 объект > эндобдж 599 0 объект > эндобдж 598 0 объект > эндобдж 597 0 объект > эндобдж 593 0 объект > эндобдж 589 0 объект > эндобдж 588 0 объект > эндобдж 587 0 объект > эндобдж 592 0 объект > эндобдж 591 0 объект > эндобдж 590 0 объект > эндобдж 626 0 объект > эндобдж 662 0 объект > эндобдж 661 0 объект > эндобдж 663 0 объект > эндобдж 665 0 объект > эндобдж 664 0 объект > эндобдж 660 0 объект > эндобдж 656 0 объект > эндобдж 655 0 объект > эндобдж 654 0 объект > эндобдж 659 0 объект > эндобдж 658 0 объект > эндобдж 657 0 объект > эндобдж 666 0 объект > эндобдж 667 0 объект > эндобдж 676 0 объект > эндобдж 675 0 объект > эндобдж 677 0 объект > эндобдж 679 0 объект > эндобдж 678 0 объект > эндобдж 674 0 объект > эндобдж 670 0 объект > эндобдж 669 0 объект > эндобдж 668 0 объект > эндобдж 673 0 объект > эндобдж 672 0 объект > эндобдж 671 0 объект > эндобдж 636 0 объект > эндобдж 635 0 объект > эндобдж 634 0 объект > эндобдж 639 0 объект > эндобдж 638 0 объект > эндобдж 637 0 объект > эндобдж 633 0 объект > эндобдж 629 0 объект > эндобдж 628 0 объект > эндобдж 627 0 объект > эндобдж 632 0 объект > эндобдж 631 0 объект > эндобдж 630 0 объект > эндобдж 640 0 объект > эндобдж 650 0 объект > эндобдж 649 0 объект > эндобдж 648 0 объект > эндобдж 653 0 объект > эндобдж 652 0 объект > эндобдж 651 0 объект > эндобдж 647 0 объект [/ Indexed / DeviceCMYK 1 156 0 R] эндобдж 643 0 объект > эндобдж 642 0 объект > эндобдж 641 0 объект > эндобдж 646 0 объект [/ Indexed / DeviceCMYK 31 155 0 R] эндобдж 645 0 объект > эндобдж 644 0 объект > эндобдж 572 0 объект > эндобдж 500 0 объект > эндобдж 499 0 объект > эндобдж 498 0 объект > эндобдж 503 0 объект > эндобдж 502 0 объект > эндобдж 501 0 объект > эндобдж 497 0 объект > эндобдж 493 0 объект > эндобдж 492 0 объект > эндобдж 491 0 объект > эндобдж 496 0 объект > эндобдж 495 0 объект > эндобдж 494 0 объект > эндобдж 504 0 объект > эндобдж 514 0 объект > эндобдж 513 0 объект > эндобдж 512 0 объект > эндобдж 517 0 объект > эндобдж 516 0 объект > эндобдж 515 0 объект > эндобдж 511 0 объект > эндобдж 507 0 объект > эндобдж 506 0 объект > эндобдж 505 0 объект > эндобдж 510 0 объект > эндобдж 509 0 объект > эндобдж 508 0 объект > эндобдж 473 0 объект > эндобдж 472 0 объект > эндобдж 471 0 объект > эндобдж 476 0 объект > эндобдж 475 0 объект > эндобдж 474 0 объект > эндобдж 470 0 объект > эндобдж 466 0 объект > эндобдж 465 0 объект > эндобдж 464 0 объект > эндобдж 469 0 объект > эндобдж 468 0 объект > эндобдж 467 0 объект > эндобдж 477 0 объект > эндобдж 487 0 объект > эндобдж 486 0 объект > эндобдж 485 0 объект > эндобдж 490 0 объект > эндобдж 489 0 объект > эндобдж 488 0 объект > эндобдж 484 0 объект > эндобдж 480 0 объект > эндобдж 479 0 объект > эндобдж 478 0 объект > эндобдж 483 0 объект > эндобдж 482 0 объект > эндобдж 481 0 объект > эндобдж 554 0 объект > эндобдж 553 0 объект > эндобдж 552 0 объект > эндобдж 557 0 объект > эндобдж 556 0 объект > эндобдж 555 0 объект > эндобдж 551 0 объект > эндобдж 547 0 объект > эндобдж 546 0 объект > эндобдж 545 0 объект > эндобдж 550 0 объект > эндобдж 549 0 объект > эндобдж 548 0 объект > эндобдж 558 0 объект > эндобдж 568 0 объект > эндобдж 567 0 объект > эндобдж 566 0 объект > эндобдж 571 0 объект > эндобдж 570 0 объект > эндобдж 569 0 объект > эндобдж 565 0 объект > эндобдж 561 0 объект > эндобдж 560 0 объект > эндобдж 559 0 объект > эндобдж 564 0 объект > эндобдж 563 0 объект > эндобдж 562 0 объект > эндобдж 527 0 объект > эндобдж 526 0 объект > эндобдж 525 0 объект > эндобдж 530 0 объект > эндобдж 529 0 объект > эндобдж 528 0 объект > эндобдж 524 0 объект > эндобдж 520 0 объект > эндобдж 519 0 объект > эндобдж 518 0 объект > эндобдж 523 0 объект > эндобдж 522 0 объект > эндобдж 521 0 объект > эндобдж 531 0 объект > эндобдж 541 0 объект > эндобдж 540 0 объект > эндобдж 539 0 объект > эндобдж 544 0 объект > эндобдж 543 0 объект > эндобдж 542 0 объект > эндобдж 538 0 объект > эндобдж 534 0 объект > эндобдж 533 0 объект > эндобдж 532 0 объект > эндобдж 537 0 объект > эндобдж 536 0 объект > эндобдж 535 0 объект > эндобдж 680 0 объект > эндобдж 681 0 объект > эндобдж 882 0 объект > эндобдж 881 0 объект [/ Indexed / DeviceCMYK 58 847 0 R] эндобдж 884 0 объект > эндобдж 886 0 объект > эндобдж 885 0 объект > эндобдж 880 0 объект [/ Indexed / DeviceCMYK 31 837 0 R] эндобдж 876 0 объект [/ Indexed / DeviceCMYK 41 836 0 R] эндобдж 875 0 объект [/ Indexed / DeviceCMYK 32 838 0 R] эндобдж 874 0 объект [/ Разделение / Черный / DeviceCMYK> ] эндобдж 879 0 объект [/ Indexed / DeviceCMYK 41 833 0 R] эндобдж 878 0 объект [/ Indexed / DeviceCMYK 33 845 0 R] эндобдж 877 0 объект [/ Indexed / DeviceCMYK 63 835 0 R] эндобдж 887 0 объект [886 0 R] эндобдж 888 0 объект > эндобдж 897 0 объект > эндобдж 896 0 объект > эндобдж 898 0 объект > эндобдж 900 0 объект > эндобдж 899 0 объект > эндобдж 895 0 объект > эндобдж 891 0 объект > эндобдж 890 0 объект > эндобдж 889 0 объект > эндобдж 894 0 объект > эндобдж 893 0 объект > эндобдж 892 0 объект > эндобдж 800 0 объект > эндобдж 799 0 объект > эндобдж 798 0 объект [/ Indexed / DeviceCMYK 36 55 0 R] эндобдж 803 0 объект > эндобдж 802 0 объект > эндобдж 801 0 объект > эндобдж 797 0 объект > эндобдж 793 0 объект > эндобдж 792 0 объект [/ Indexed / DeviceCMYK 50 51 0 R] эндобдж 791 0 объект > эндобдж 796 0 объект [/ Indexed / DeviceCMYK 48 49 0 R] эндобдж 795 0 объект [/ Indexed / DeviceCMYK 31 50 0 R] эндобдж 794 0 объект [/ Indexed / DeviceCMYK 60 54 0 R] эндобдж 804 0 объект > эндобдж 869 0 объект > / Граница [0 0 0] / H / N / Rect [354.301 13,3502 405,102 46,8916] / Подтип / Ссылка / Тип / Аннотация >> эндобдж 868 0 объект [869 0 R] эндобдж 867 0 объект > / Шрифт> >> / Поля [] >> эндобдж 873 0 объект [/ DeviceN [/ Black] / DeviceCMYK 848 0 R 872 0 R] эндобдж 872 0 объект > эндобдж 871 0 объект > эндобдж 813 0 объект > / ExtGState> / Шрифт> / ProcSet [/ PDF / Text / ImageC / ImageI] / Затенение> / XObject> >> / Повернуть 0 / TrimBox [0 0 419.528 297.638] / Тип / Страница / Содержание [979 0 R 1000 0 R] >> эндобдж 807 0 объект > эндобдж 806 0 объект > эндобдж 805 0 объект > эндобдж 810 0 объект > эндобдж 809 0 объект > эндобдж 808 0 объект > эндобдж 901 0 объект / DeviceCMYK эндобдж 937 0 объект > эндобдж 936 0 объект > эндобдж 938 0 объект > эндобдж 940 0 объект > эндобдж 939 0 объект > эндобдж 935 0 объект > эндобдж 931 0 объект > эндобдж 930 0 объект > эндобдж 929 0 объект > эндобдж 934 0 объект > эндобдж 933 0 объект > эндобдж 932 0 объект > эндобдж 941 0 объект > эндобдж 942 0 объект > эндобдж 952 0 объект > эндобдж 950 0 объект > эндобдж 953 0 объект / DeviceCMYK эндобдж 956 0 объект [957 0 R] эндобдж 955 0 объект > эндобдж 949 0 объект > эндобдж 945 0 объект > эндобдж 944 0 объект > эндобдж 943 0 объект > эндобдж 948 0 объект > эндобдж 947 0 объект > эндобдж 946 0 объект > эндобдж 911 0 объект > эндобдж 910 0 объект > эндобдж 909 0 объект > эндобдж 914 0 объект > эндобдж 913 0 объект > эндобдж 912 0 объект > эндобдж 908 0 объект > эндобдж 904 0 объект > эндобдж 903 0 объект > эндобдж 902 0 объект > эндобдж 907 0 объект > эндобдж 906 0 объект > эндобдж 905 0 объект > эндобдж 915 0 объект > эндобдж 925 0 объект > эндобдж 924 0 объект > эндобдж 923 0 объект > эндобдж 928 0 объект > эндобдж 927 0 объект > эндобдж 926 0 объект > эндобдж 922 0 объект > эндобдж 918 0 объект > эндобдж 917 0 объект > эндобдж 916 0 объект > эндобдж 921 0 объект > эндобдж 920 0 объект > эндобдж 919 0 объект > эндобдж 790 0 объект [/ Indexed / DeviceCMYK 42 53 0 R] эндобдж 718 0 объект > эндобдж 717 0 объект > эндобдж 716 0 объект > эндобдж 721 0 объект > эндобдж 720 0 объект > эндобдж 719 0 объект > эндобдж 715 0 объект > эндобдж 711 0 объект > эндобдж 710 0 объект > эндобдж 709 0 объект > эндобдж 714 0 объект > эндобдж 713 0 объект > эндобдж 712 0 объект > эндобдж 722 0 объект > эндобдж 732 0 объект > эндобдж 731 0 объект > эндобдж 730 0 объект > эндобдж 735 0 объект > эндобдж 734 0 объект > эндобдж 733 0 объект > эндобдж 729 0 объект > эндобдж 725 0 объект > эндобдж 724 0 объект > эндобдж 723 0 объект > эндобдж 728 0 объект > эндобдж 727 0 объект > эндобдж 726 0 объект > эндобдж 691 0 объект > эндобдж 690 0 объект > эндобдж 689 0 объект > эндобдж 694 0 объект > эндобдж 693 0 объект > эндобдж 692 0 объект > эндобдж 688 0 объект > эндобдж 684 0 объект > эндобдж 683 0 объект > эндобдж 682 0 объект > эндобдж 687 0 объект > эндобдж 686 0 объект > эндобдж 685 0 объект > эндобдж 695 0 объект > эндобдж 705 0 объект > эндобдж 704 0 объект > эндобдж 703 0 объект > эндобдж 708 0 объект > эндобдж 707 0 объект > эндобдж 706 0 объект > эндобдж 702 0 объект > эндобдж 698 0 объект > эндобдж 697 0 объект > эндобдж 696 0 объект > эндобдж 701 0 объект > эндобдж 700 0 объект > эндобдж 699 0 объект > эндобдж 772 0 объект > эндобдж 771 0 объект > эндобдж 770 0 объект > эндобдж 775 0 объект > эндобдж 774 0 объект > эндобдж 773 0 объект > эндобдж 769 0 объект > эндобдж 765 0 объект > эндобдж 764 0 объект > эндобдж 763 0 объект > эндобдж 768 0 объект > эндобдж 767 0 объект > эндобдж 766 0 объект > эндобдж 776 0 объект > эндобдж 786 0 объект > эндобдж 785 0 объект > эндобдж 784 0 объект > эндобдж 789 0 объект [/ Indexed / DeviceCMYK 58 52 0 R] эндобдж 788 0 объект > эндобдж 787 0 объект [/ Indexed / DeviceCMYK 50 48 0 R] эндобдж 783 0 объект > эндобдж 779 0 объект > эндобдж 778 0 объект > эндобдж 777 0 объект > эндобдж 782 0 объект > эндобдж 781 0 объект > эндобдж 780 0 объект > эндобдж 745 0 объект > эндобдж 744 0 объект > эндобдж 743 0 объект [/ Indexed / DeviceCMYK 17 26 0 R] эндобдж 748 0 объект > эндобдж 747 0 объект > эндобдж 746 0 объект [745 0 R] эндобдж 742 0 объект [/ Indexed / DeviceCMYK 34 179 0 R] эндобдж 738 0 объект > эндобдж 737 0 объект > эндобдж 736 0 объект > эндобдж 741 0 объект > эндобдж 740 0 объект [/ Indexed / DeviceCMYK 41 24 0 R] эндобдж 739 0 объект [/ Indexed / DeviceCMYK 75 25 0 R] эндобдж 749 0 объект > эндобдж 759 0 объект > эндобдж 758 0 объект > эндобдж 757 0 объект > эндобдж 762 0 объект > эндобдж 761 0 объект > эндобдж 760 0 объект > эндобдж 756 0 объект > эндобдж 752 0 объект > эндобдж 751 0 объект > эндобдж 750 0 объект > эндобдж 755 0 объект > эндобдж 754 0 объект > эндобдж 753 0 объект > эндобдж 463 0 объект > эндобдж 274 0 объект > эндобдж 273 0 объект > эндобдж 276 0 объект > эндобдж 275 0 объект > эндобдж 270 0 объект > эндобдж 269 ​​0 объект > эндобдж 272 0 объект > эндобдж 271 0 объект > эндобдж 277 0 объект > эндобдж 283 0 объект > эндобдж 282 0 объект > эндобдж 285 0 объект > эндобдж 284 0 объект > эндобдж 279 0 объект > эндобдж 278 0 объект > эндобдж 281 0 объект > эндобдж 280 0 объект > эндобдж 268 0 объект > эндобдж 256 0 объект > эндобдж 255 0 объект > эндобдж 258 0 объект > эндобдж 257 0 объект > эндобдж 252 0 объект > эндобдж 251 0 объект > эндобдж 254 0 объект > эндобдж 253 0 объект > эндобдж 259 0 объект > эндобдж 265 0 объект > эндобдж 264 0 объект > эндобдж 267 0 объект > эндобдж 266 0 объект > эндобдж 261 0 объект > эндобдж 260 0 объект > эндобдж 263 0 объект > эндобдж 262 0 объект > эндобдж 309 0 объект > эндобдж 308 0 объект > эндобдж 311 0 объект > эндобдж 310 0 объект > эндобдж 305 0 объект > эндобдж 304 0 объект > эндобдж 307 0 объект > эндобдж 306 0 объект > эндобдж 312 0 объект > эндобдж 318 0 объект > эндобдж 317 0 объект > эндобдж 320 0 объект > эндобдж 319 0 объект > эндобдж 314 0 объект > эндобдж 313 0 объект > эндобдж 316 0 объект > эндобдж 315 0 объект > эндобдж 303 0 объект > эндобдж 291 0 объект > эндобдж 290 0 объект > эндобдж 293 0 объект > эндобдж 292 0 объект > эндобдж 287 0 объект > эндобдж 286 0 объект > эндобдж 289 0 объект > эндобдж 288 0 объект > эндобдж 294 0 объект > эндобдж 300 0 объект > эндобдж 299 0 объект > эндобдж 302 0 объект > эндобдж 301 0 объект > эндобдж 296 0 объект > эндобдж 295 0 объект > эндобдж 298 0 объект > эндобдж 297 0 объект > эндобдж 250 0 объект > эндобдж 203 0 объект > эндобдж 202 0 объект > эндобдж 205 0 объект > эндобдж 204 0 объект > эндобдж 199 0 объект > эндобдж 198 0 объект > эндобдж 201 0 объект > эндобдж 200 0 объект > эндобдж 206 0 объект > эндобдж 212 0 объект > эндобдж 211 0 объект > эндобдж 214 0 объект > эндобдж 213 0 объект > эндобдж 208 0 объект > эндобдж 207 0 объект > эндобдж 210 0 объект > эндобдж 209 0 объект > эндобдж 197 0 объект > эндобдж 16 0 объект > / ExtGState> / Шрифт> / ProcSet [/ PDF / Text / ImageC / ImageI] / Затенение> / XObject> >> / Повернуть 0 / TrimBox [0 0 419.528 297,638] / Тип / Страница >> эндобдж 14 0 объект > / Шрифт> / ProcSet [/ PDF / Text] >> / Повернуть 0 / TrimBox [0 0 419.528 297.638] / Тип / Страница >> эндобдж 22 0 объект > / ExtGState> / Шрифт> / ProcSet [/ PDF / Text / ImageC / ImageI] / Затенение> / XObject> >> / Повернуть 0 / TrimBox [0 0 419.528 297.638] / Тип / Страница >> эндобдж 18 0 объект > / ExtGState> / Шрифт> / ProcSet [/ PDF / Text / ImageC / ImageI] / Свойства> / Затенение> / XObject> >> / Повернуть 0 / TrimBox [0 0 419.528 297,638] / Тип / Страница >> эндобдж 3 0 obj > / ExtGState> / Шрифт> / ProcSet [/ PDF / Text / ImageC / ImageI] / Свойства> / Затенение> / XObject> >> / Повернуть 0 / TrimBox [0 0 419.528 297.638] / Тип / Страница >> эндобдж 1 0 объект > / ExtGState> / Шрифт> / ProcSet [/ PDF / Text / ImageC / ImageI] / Затенение> / XObject> >> / Повернуть 0 / TrimBox [0 0 419.528 297.638] / Тип / Страница >> эндобдж 11 0 объект > / ExtGState> / Шрифт> / ProcSet [/ PDF / Text] / Затенение> >> / Повернуть 0 / TrimBox [0 0 419.528 297,638] / Тип / Страница >> эндобдж 7 0 объект > / ExtGState> / Шрифт> / ProcSet [/ PDF / Text] / Затенение> >> / Повернуть 0 / TrimBox [0 0 419.528 297.638] / Тип / Страница >> эндобдж 46 0 объект > / ExtGState> / Шрифт> / ProcSet [/ PDF / Text / ImageC / ImageI] / Затенение> / XObject> >> / Повернуть 0 / TrimBox [0 0 419.528 297.638] / Тип / Страница >> эндобдж 194 0 объект > эндобдж 193 0 объект > эндобдж 196 0 объект > эндобдж 195 0 объект > эндобдж 117 0 объект > / Шрифт> / ProcSet [/ PDF / Text] / Свойства> >> / Повернуть 0 / TrimBox [0 0 419.528 297,638] / Тип / Страница >> эндобдж 78 0 объект > / ExtGState> / Шрифт> / ProcSet [/ PDF / Text / ImageC] / Затенение> / XObject> >> / Повернуть 0 / TrimBox [0 0 419.528 297.638] / Тип / Страница >> эндобдж 192 0 объект > эндобдж 121 0 объект > / Шрифт> / ProcSet [/ PDF / Text] >> / Повернуть 0 / TrimBox [0 0 419.528 297.638] / Тип / Страница >> эндобдж 238 0 объект > эндобдж 237 0 объект > эндобдж 240 0 объект > эндобдж 239 0 объект > эндобдж 234 0 объект > эндобдж 233 0 объект > эндобдж 236 0 объект > эндобдж 235 0 объект > эндобдж 241 0 объект > эндобдж 247 0 объект > эндобдж 246 0 объект > эндобдж 249 0 объект > эндобдж 248 0 объект > эндобдж 243 0 объект > эндобдж 242 0 объект > эндобдж 245 0 объект > эндобдж 244 0 объект > эндобдж 232 0 объект > эндобдж 220 0 объект > эндобдж 219 0 объект > эндобдж 222 0 объект > эндобдж 221 0 объект > эндобдж 216 0 объект > эндобдж 215 0 объект > эндобдж 218 0 объект > эндобдж 217 0 объект > эндобдж 223 0 объект > эндобдж 229 0 объект > эндобдж 228 0 объект > эндобдж 231 0 объект > эндобдж 230 0 объект > эндобдж 225 0 объект > эндобдж 224 0 объект > эндобдж 227 0 объект > эндобдж 226 0 объект > эндобдж 321 0 объект > эндобдж 416 0 объект > эндобдж 415 0 объект > эндобдж 418 0 объект > эндобдж 417 0 объект > эндобдж 412 0 объект > эндобдж 411 0 объект > эндобдж 414 0 объект > эндобдж 413 0 объект > эндобдж 419 0 объект > эндобдж 425 0 объект > эндобдж 424 0 объект > эндобдж 427 0 объект > эндобдж 426 0 объект > эндобдж 421 0 объект > эндобдж 420 0 объект > эндобдж 423 0 объект > эндобдж 422 0 объект > эндобдж 410 0 объект > эндобдж 398 0 объект > эндобдж 397 0 объект > эндобдж 400 0 объект > эндобдж 399 0 объект > эндобдж 394 0 объект > эндобдж 393 0 объект > эндобдж 396 0 объект > эндобдж 395 0 объект > эндобдж 401 0 объект > эндобдж 407 0 объект > эндобдж 406 0 объект > эндобдж 409 0 объект > эндобдж 408 0 объект > эндобдж 403 0 объект > эндобдж 402 0 объект > эндобдж 405 0 объект > эндобдж 404 0 объект > эндобдж 462 0 объект > эндобдж 450 0 объект > эндобдж 460 0 объект > эндобдж 461 0 объект > эндобдж 447 0 объект > эндобдж 446 0 объект > эндобдж 449 0 объект > эндобдж 448 0 объект [/ Indexed / DeviceCMYK 4 127 0 R] эндобдж 459 0 объект > эндобдж 451 0 объект > эндобдж 454 0 объект > эндобдж 453 0 объект > эндобдж 452 0 объект > эндобдж 457 0 объект > эндобдж 458 0 объект > эндобдж 455 0 объект > эндобдж 456 0 объект > эндобдж 445 0 объект > эндобдж 433 0 объект > эндобдж 432 0 объект > эндобдж 435 0 объект > эндобдж 434 0 объект > эндобдж 429 0 объект > эндобдж 428 0 объект > эндобдж 431 0 объект > эндобдж 430 0 объект > эндобдж 436 0 объект > эндобдж 442 0 объект > эндобдж 441 0 объект > эндобдж 444 0 объект > эндобдж 443 0 объект > эндобдж 438 0 объект > эндобдж 437 0 объект [/ Indexed / DeviceCMYK 0 125 0 R] эндобдж 440 0 объект [/ Indexed / DeviceCMYK 59 126 0 R] эндобдж 439 0 объект > эндобдж 392 0 объект > эндобдж 345 0 объект > эндобдж 344 0 объект > эндобдж 347 0 объект > эндобдж 346 0 объект > эндобдж 341 0 объект > эндобдж 340 0 объект > эндобдж 343 0 объект > эндобдж 342 0 объект > эндобдж 348 0 объект > эндобдж 354 0 объект > эндобдж 353 0 объект > эндобдж 356 0 объект > эндобдж 355 0 объект > эндобдж 350 0 объект > эндобдж 349 0 объект > эндобдж 352 0 объект > эндобдж 351 0 объект > эндобдж 339 0 объект > эндобдж 327 0 объект > эндобдж 326 0 объект > эндобдж 329 0 объект > эндобдж 328 0 объект > эндобдж 324 0 объект > эндобдж 325 0 объект > эндобдж 322 0 объект > эндобдж 323 0 объект > эндобдж 330 0 объект > эндобдж 336 0 объект > эндобдж 335 0 объект > эндобдж 338 0 объект > эндобдж 337 0 объект > эндобдж 332 0 объект > эндобдж 331 0 объект > эндобдж 334 0 объект > эндобдж 333 0 объект > эндобдж 391 0 объект > эндобдж 379 0 объект > эндобдж 389 0 объект > эндобдж 390 0 объект > эндобдж 376 0 объект > эндобдж 375 0 объект > эндобдж 378 0 объект > эндобдж 377 0 объект > эндобдж 388 0 объект > эндобдж 382 0 объект > эндобдж 385 0 объект > эндобдж 383 0 объект > эндобдж 384 0 объект > эндобдж 386 0 объект > эндобдж 387 0 объект > эндобдж 381 0 объект > эндобдж 380 0 объект > эндобдж 374 0 объект > эндобдж 357 0 объект > эндобдж 358 0 объект > эндобдж 364 0 объект > эндобдж 363 0 объект > эндобдж 362 0 объект > эндобдж 361 0 объект > эндобдж 359 0 объект > эндобдж 360 0 объект > эндобдж 365 0 объект > эндобдж 371 0 объект > эндобдж 370 0 объект > эндобдж 372 0 объект > эндобдж 373 0 объект > эндобдж 367 0 объект > эндобдж 366 0 объект > эндобдж 369 0 объект > эндобдж 368 0 объект > эндобдж 957 0 объект > / Граница [0 0 0] /ПРИВЕТ / Rect [155.333 225,996 264,423 236,417] / Подтип / Ссылка / Тип / Аннотация >> эндобдж 5 0 obj > поток заявка / постскриптум

  • Печать
  • Adobe Illustrator CS32008-07-14T15: 31: 17 + 02: 002008-08-06T16: 55: 27 + 02: 002008-08-06T16: 55: 27 + 02: 00
  • 168256JPEG / 9j / 4AAQSkZJRgABAgEASABIAAD / 7QAsUGhvdG9MAAASAQAAAkAaaaaaaaaaaaaaaaaaaaaaaaa AQBIAAAAAQAB / + 4ADkFkb2JlAGTAAAAAAf / bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGhURFRofHx8f Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f / 8AAEQgBAACoAwER AAIRAQMRAf / EAaIAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA AQACAwQFBgcICQoLEAACAQMDAgQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4 / PE 1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + Ck5SVlpeYmZ qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp 0 + PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq + v / aAAwDAQACEQMRAD8A9U4qkGr + ​​f / JukO0d9q0A njbjJbwk3Eyn / KihEjr9IxVjdx + ePlOORlt7PULyMGiyxQxRq3uFnlhf71GKpHrv55ak8ATy9ovC ZieVxqMigIoIpSKEvzZhX / dihffpitvJtZn8w6zerfa9K + o6i9VVpzW3iXwjiQcQD14heu / w9cUJ poes + YfKycNE1SdLtiZYdPdnmtmJNWUWZYoiOesmzD + bFXu / kn8w7HzLJJYzW503WoYhPLp7ustY SQvqRyKFDqrMFbYEHtQqSpZbirsVdirsVdirsVdirsVdirsVdirsVdirsVfMf52fmxq2uecLjyNo E0kdlYt6N4sHJHubhDSVXYUPpxn4ePQ0JNRSirzY + UtSs2M8mtXUFzzPH0GconcIeIIqOh4xVk2l 6zMv1eC7YXI2Sa5 + ENXiTyqtBUkfZYd + 2KslsDZ3tutzZzJcW714yxkMKjYjboR3GFCNWxVl4soK nqDiqHe2ttO9efieDj1HEYHqSMq0oTsa8RStf7QlL28watY30OoWVwdPu7Xk1tDbcWdg1CVnZvhd GKgsn2SR1NBir6N8o + Y7XzF5dsdWgaPncQxtdQxOJBDOUDSwsdjyjY0NQDiqcYq7FUq81Xus2Xl6 + udFtfrmqRx / 6LAdxyJCl + I3f01JfgN2pxG5xV475Y / PC + 0VAfNeo22qaV9Yjt576MxJfW7yqWqb aIAyxR8f3lEDJX9s1VVXuVpd2t5axXdpMlxazoJIJ4mDo6MKqystQQR0IxVVxV2KuxV2KsR8x / mr 5K0DVYtJvb0y37tS4gtUa4a2ShPqXHp19Nfb7XcCm + KsuBBFRuDirsVdir44 / ​​KHQJL / VNT1S + Qpd XMSSCUn4yLn94XHgSrVrirL9Y8vSWrlJF5W77ch0p2PsRirFNX0C80u6rNHxrUchQhl70PQ / TiqV afqUvljU59SiRnsWP + 5awjNVZe1zCGP2lHvuNie5VehtrcMkMc0EgeCZFkhkXoyOOSsK77g4ql15 qiyIyMdj9 + KsO1LVBExgLemOyRj43Pfj4fP8Rir1r / nGHXwbrXdCkYxl1iv7S2AJXYmK4kLgceZ5 Q1FffffFXvuKuxVj / wCYGk61q / kvWNM0S4Ftql1bNHbSHoT1MZNV4 + otU5V2rXFXzFPaeVA8Ok6z oF5pvmCJGF3YQFPSM0fKghh5DipHxcmIFGqnIUqq99 / Jh2I / yu08Q6ebR1a6eG3dqJJzuJJEZH + I + m4cUYj7 + pVX / lt + YGo + YZHstVjt0v8A0WulFsxqkayCIxyoS1JFY1O46gUqDiqH87fm7JoOpXOl adok + qahBJDCqq3HnJMocBI1WSV9iKcVO / 2uIKF1WVXPmT9EeUxr3mKA2Tw26TX1rDW4aOR6D0l4 D425sF22r3pvirx7VPzO / MTzpeLpPle1bSrO7HJEgZh2R7cq3755SfQtY2qvxVqP2XJoMVZN5R / I nTbGCL9OSRzxqtDploGSFtyf9JnPGW57dQin9pWxV6sAAKDYDFXYq7FXyH + UiTaHrnmHRp6R3Gm3 XpSx7fFxlNuwHTod8Vewxy2lylBVj3Q0BH68KpRrFrp1 + slnIpPwchJyFKqSKjb9nArxzzClzaao 05Zbe1jpGglKqsnFFAozFWZWoRzUBRt1xVOLe50s + XIIbB4kls0MiW6EAvbs3JnVamoDPVqbAlsV SG41f / KxVJ7zU / j5hDJXYgVO / wAsCvQf + cc7i8b80bZpoiyS2VyihW4 + ktFcOVA + JTx49hU96YVf WWKuxV2KobUdL0zU4Bb6jaQXtuGDiG4jSVA69G4uGFR44qrxRRxRpFEgjijAVEUAKqgUAAHQDFUH a6Fo9rqVzqdtaRw394ALq4QUaSlPtfcMVWv5f0V9Yj1lrOM6pGpRLqnxAFeNfDlxqobqFJANCcVR V7ZWd9aS2d5ClxazqUmglUMjKexU7Yqg9A8t6F5fsRY6NZR2dtWrKgJZ2pTlI7Eu7U / aYk4qmWKu xV2KuxV8zfmdo6eUfzti1Qj0dG82RESSKp4pOQI5qVNCwfjJ / s8VZa9jcCgKcidqp8QJ6Ghwqxvz PoPmS41rTnsriK1sbRXM4kDuzux2IjBCNxp8JY7VOBUy1Lypp95E1zCtb / h6Ulw / xOwp8SM38pJO w2xV55rej3NlqthLBbM5s5Y0ubeNSWa1uE9O4jRB8JJQu344qwW5t7uHWZNNdPXliuTamNW4cnEn p9aN3xVEa3Z2ttCJ7CkSQyvby3ErkiV0Y8pVjPLitQypQ7 / PcqvoH / nHD8sNW0L675p1uF4LvUIV gsYLheM6xF + ckjoRWPmQvFa1oKsBXFXuWKsZ / MTzvF5L8tPrktjNqCJLHCYodgvqGnOR6NwQdK06 kDvirGfL / wDzkP8Alvqyp69zPpcj04reREqa9SJITNGAPFiuKvQdM1fSdVt / rOmXsF / b14 + tbSpM letOSFhiqLxVLda8zeXdD + r / AKZ1O204XTFLc3UqQhyoq1C5HTv8x4jFUdbXVtdQJcWsyT28o5Rz RMHRh5qy1BxVUxVThubacyCGVJTC5jlCMG4OOqtToRXocVVMVdirsVdirBfzm / L8 + dvJNxY2yg6v Zn63pTGgrNGDWPkeglUletK0J6Yq8q / Lfz8b / RhZX / wa3p5FvcRTlo2bhVQzVDEMOPArT7VBiqbf 4ne4untWSJmT4o2JMdOtCzfvONabA9cVW6Xr1p + kDZyEwXW5e2koOaj9qNh8L + 1DXxAxVZ5yt19K 1vrZVa7L1hY1A3dVINN / ss1cVeS + ZLWSPzU18kRjk9S1ufT / AGhIyxyEh45HfFUwmsFu7u6eyYyW WlKb54gFoNMsI7cm + O5 + HwFcVfYtvcQ3EEdxA4kgmRZIpF3DIwqrD2IOKr8VdirGNd / LHyBrjtJ qOh3rzu3KS5hU207E / zTQGKRvpbFWC3 / APzjlpsNwt55c1y6027SpRpgJSp7COWE20yfMuxxVSis fz + 8sBRHOuvWkYLFS6Xm3fn631S7J9lkf + GKpdrvnvQNfFtpf5jeUTJPBya39N5LW5DPSvpQ3JtJ VDcRXhK1aDrTZVBad5B8gyX4PkvzlqHlfVLmlLO89SEtzI4xRmtm8hrT / dslffFWUJ / 0MH5cHxmz 80Wo7jh6iov / AEhPyp / xlP04qwLUV8kTa / JqWpaXrnkfzJdyyTtd2Fw / 7yadi7ytHdrBcU5MTxt1 + WKso0HVPzIhdYPK / nTT / NYiRuGlavE9pfNTrSKXhcPTryeYDFWRf8rd8xaOCvnDyffaekaj1b20 K3FvU92c8IUHsJmOKso0H8zPI + utElhqsYnnIWGC4DW7uzfsxiYJ6h / 1K4qyfFXYq8O / Of8AKG9b UJPO3lCAnUt31fTYxX1xTeaJB9qSn94n7fUf9pV4xMtvr10mpW941lqTKqT9ZPUVR / lMvIUHUfF t9lm + LFUdMuspCtosL38UJHpq / NZlYbhkLBJVPfpT6MVZfaahqV1aWkV6SbsAGVKhiONVjDFdi / F jyIpirGvMU + l3R + u2l5FfX895HFp2n2rCaeT6uygTOkZYqrOscMakVdmLAUUFlXuv5R / lavl7yhd wa / Ck2qa6tdVgryVIeJCW / IGhKh3LMv7RNCQAcVeZp + YvmnRby + 8m + UtYhn0uxld7LWJkWSVIBxB iTmGjYB2oDwNe3w0xVkWh / mx50sruM6nMdYtI / huQII43P8AlBoVRVbvSh7 + xxV7J5f1 / Tdf0qHU 9OcvbTdAwoykdVYb0OKpjirsVdirC / Nvn3y3DYXFuIYNYjBMdyJmRbBSG4lZZ3V0YhvhKorsG2IG KsC078stT8yXj3f1NNE0q5BDfumtYlRlZGNppxYlXZWIMk9OJ + JVZSRir3FmCgsxoBuSegGKsC8x / mFY3SforRrEaxNeKRGJomkhkQGhaOAD1J0BI + OixUNfUGKpX5P / ACpni1mHXtVjh094ZBLBptqs aFSpBUN6HGCJa / aSJWLUHKVxUYqy / wA2 + cE0FrS2is5b7Ub / AJ / VLeOtG9LiXrxWSQ0DVpGjHuQF BYKsNi / Ky + 8zax + m / NUFtYcnD / VLSKJLhwP9 + yRlwtSK7ySt3Rom6KvVMVdirsVedeevyS8t + Zpp L + zkbR9Vlf1Z5oFDQTyb / HPBVAz0ZvjVlbfcnFXkfmv8ufOfk3Tv0nfrHe6dEyQvc2c1RGJG4IZF mEPFSzAbVArirz7W9Z8wuFsXsZ9NtbhZhHO1EiuFtyyyiO5rwZBwKtwrir1T8hPyr1W31iw8x3un mO2ty0wvLxSjS8oXSNbaAjkEUuH9RwK / s1rsqy388PzJS0s28saNcA3l0GGp3ETA + jCCVaGo6O37 W + w / 1tlXjWmww2JbU7z90rRiK2tkNJGQkEe45MK1 + dPZVQbW76 / vIfTDfDIq21vDUqN9lVR9pm / z 74q + qvy88uSeX / KVjYTil4U9e9HhNL8TJsSP3YogI68a4qyPFXYqlHmnQptb0o2MN0LVvUSQl4 / W ikVDVopog0fONh2XkPu2KqF0LyNoulTR3bhr / UowBHe3IUmIBeNII1Cxwjjt8CgkfaLYqyHFVskc csbRSqHjcFXRgCrKRQgg9QcVQOjeX9F0WAwaXaR2qPT1GUEu / HZecjVd + I2XkTQbDbFUwxV2KuxV 2KuxV2KuxVhf5tQ6LqXkvUdCv9XttKmvUjaF5yCSYpklFIwQ7BjHx + EGnXtirEdJ / MryH5a8vWmi sZddltZJrhZYbYLGs8s8k4AFwUdeBkoHC + / tirz3z3 + a / wCZvmWSa20 + T9B6BKxRBZ8hPIlQf3ly wDg7biPjsafFirCbWwGi2dA4aVWDC2I9Q8zsTx3HL596bYq9A / Lv8rNR88I + q3sr6fpUczQu06M1 1MVCsxjVwsar8VORB + IdDTFXuflX8tvJ / lkrJptiGvVHE31wfVnO1Khj8KV7iMKMVZPirsVdiqS + cfMK + X / L91qKhHuVAS0gc09WZyFRFFQWNT9kdfbriqE8gecT5r0WS + e2FrPbzC3nRWLxsxhjnV4y yo / EpOuzKCDUb9SqyXFXYq7FXYq7FXYq7FXYq7FVG + u47OyuLuU0it43lcnpxRSx8ewxV8oPe3Wr 3c15ez + tdS1lu7uZiQFAoSfBR04 / Rt2VSy41yyib0dNg + sybD15xt / rJF9kf6zYqidD0TzT5o1CG 201hNe3XrrDdXDtHbg28YeVI + IO9HVTQUqwGwOKvWPIv / OOdlp15bat5r1A6tf27LLDYwBo7SORD UEk0eWhAIqFHiDir2fFXYq7FXYqhtTuJLbTbu4jIEkMMkiEio5KhIqPoxV8t + ZrWTzUyancarLc6 j6RJe6ehjVlPP0ggCItP2Y1HyJ3xV6d / zjxPNHa69pjXCXUcMtrdeoqFCJJojbstSzclCWaUJ3rU n2Vev4q7FVk9xBbxNNPIsMKfbkkYKo7bk7YqlUPnDyxPfrYQalBLdOaIiNyUk9AHFUr269duuKpx irsVdirsVdiqyeCKeGSCZA8MqlJEPRlYUIPzGKvnDWPyM8 / 2F5dWOlRJqmk3LfurgXEcLogYlfUE hX4qfa4gg4qmEX5Q6J5M0G48w + dLmK6kiU / UtEgdhFcXRUmGB5GCyTNIw + yAFG5NVrirNvImk2 + k ebdO0ATxSXmg6BI2opEV2vNVu457klV + zya2DKD0Ujx3VemYq7FXYqxPzl + Zvljynd2tjqBnuNQu + LR2dpEZZBE5Yeq1Sihaxtty5NT4VOKoi4 / MfyTDZNdrq9vOgjaX0oHEktEFSpQbo3aj032xV4nr 35wea9c9WOGX6nYT1VbW34qShB2MpHJiV60I9hirzufTfMunpzijkuLV0eNJJFMRUsjKOTEBCB3I NfY4qm3lHzn5p8m6bqH6Iubf6 / qLQtNcTRGRFWAPxjjqyrVjKanf5DFUxH5 + fnGBGzyWQRD8Z + rA F9 / sn4j + GKsr1D / nILzHeQrFYQwWL8V5yKpml5AfEeL1VVY7 / Zanie6rEL / zNqV / L9Y1G + luJBQ1 kYylQewXcFab7YqgTqkMjBEeQqrUbi4Gw32YgspHz / rir27Rr38qrrSLe5v1js7uSIC6QyXS8X + y aPyOxPT4q4qj4JvyZWph2O6AHErOst2PnxlEort164q35R / Nj8v9U1238qeVradk4ysrwWZtrSEI GkfksghdQx7iOhY9d8Veg4q7FXYq7FXjv5oeUPOXm3z3p9p9VuE8t2caLa3ETRGFZpyVnvHrJG4e GNiqoVNe1eRAVVvIGkeZLb84 / NF7qVlOlpcRz + hdvEEgCLLBHbxxuBxblbwr06Bd6NyxV65iqG1P U7DS9PuNR1CZbeytUMs8z1oqqKnpUn2A3PbFXzl + Zf5 ++ ZNYu49L8mRTWOlMrrd3oaNbu4WQcQIA QfRK7naQPuPsEEYq86027itYZLgK0cduypNJKoikjdgxVZOYX4mod / teHPbFWS / l1o8 / nDzPZGKC a5tDO8eqyQMxSK3EbKrTuVVQ / wC1Grj / AFRWuKorzB + S35oaJeSR6dbvqNgjcYLuzMZZgQSCYmYS KaddqA9Ce6qVWv5R / mxfyKq6LODSpkufQhIFdvikkQ9e3XFU5k / IH80UsZbqKCEzwqojshdx + tJU 0IQkekOPU8pBt0r0xVLZPIH5xXFytufLNwJEJT4ngEVeW5EhkCfTy3xVkOm / 847efbjULmLUZrO1 t1HqRXodpRIz0JQItGHGpBJ + iuKp9bf84w3bKDdeYI4mDbJDbSSAr / rNPHQ / RirJvL3 / ADj55c06 cTajfT6kFAAhAFuh / wBcoWkP / BjFWajyLoUUfGxa705gAqvaXdxHQDoOHMxt / slOKrF8n30b84fM + sRkCgBe0lHSnSa2lGKpN5c / LrzNpnmlNa1LzpqOr2kYk4aZKoiiYyKVHqhh5OF5lgAgoaUoBTFW eYq7FXYq7FXYq7FXYqlfmjQxr3l ++ 0gzfVzdx8Fn48wjAhlYpVeQ5AVFRUdxirw3Uvyy1TS5javp VxJNIGWCWxia9tpG4niUcrWIg8RxueKjekjbtiqfeXfyAjudQfVfM03FJBEkWmxEPMsUIPFZrofD Vw1HWJfhoOMmKvYNO06x02xgsLCBLaztkEcEEY4qqjsBiqIxV2KuxV2KuxV2KuxV2KuxV2KuxV2K uxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2Ku xV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2Kux V2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV 2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxVBJrmiPfjT01C2a / NSLRZozN8PKv7sHltwbt2 OKo3FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXl3mz / nIv8ALvQLv6lHcSajdMSiyW6n 6sHU0o09DUf5UauMVSCP / nIDVtVBk0S204RKAXBlkvGAOwLBfqrR18GXFUk8zecvPXmWE2tzqa2N i6cJbTT4jCsta8vVkd5ZSCp48VYLTtXoothw8u28BAurYTIknK2t0A4cz + 2eXEF9t2dvorir078v / wAxNX8vtaad5mvY59EuZnjXUbmQ87NpATEjTuV9WLmOA + AcOW7cV2UvbgQRUbg4q7FXYq7FXYqo 2V9ZX1stzZXEd1bPXhPC6yI3E0NGUkGhFMVVsVdirsVdirsVdirsVdirsVeb / wDOQfmm68vflpet aMY7nU5Y9OjlWlVWYM0p + mKN1 + nFXhOneTmttFs5rpGdpYw3NqOqcwWCopqtF5b + JxVJLzR5rTUP Xt6W18gKw3kQowLD4fZlPh08dsVZV5M8x / pCL6jqxih2qEEkR1CXEa / 7sjDAbjo69jv0NAqyK4uL MIUIDA4qxHVNTEV1I8jGS4NQj / ak4HsgPwxr0rT6d9yq9u / ILzjNr / lF9PuAhl0B47CKSOpDW6xL 6PJifidQCrh38a4q9NxV2KuxVj / 5gRWsvkzVku9T / RFoYCbm / wCJfhEGBdeKkM3qKDHRfiPL4d6Y q + ZtH8 / 6v5QuBe6Jp91Z3QmjFzpExK209vxYOZ4whIkqBwYEFP8AKDFQq + nvJnmq181eWrPXbaCW 2jug4a3mA5pJE7RSLUbMA6GjDriqd4q7FXYqhdT1XTdKsJtQ1O6is7KAcprmdxHGoJoKs1BuTQYq 8j1b899ZudRtl8s6Or6bIaxy3oka5vtto7S3gJdSafabkR + 0gpir2YGoBIoT2Pb7sVdirsVeP / 8A OU9hcXP5Xi4iUslhqFtcTkdkYPBX / g5lxVAaFPY32jW8EpQ / u0BTcggqGWh6VoR3xVC + YPL2lXVo tpXhLGjei / EVAWhoST74q8cmvYLTzUkrRoksDlrV3JVy7Bo5CFBXkj0pxUlWqB44qyDXL + WyuAjk BZUWWIg8gVcdm70NVr7YqxLWNThnAaWrKv2lUmpHhQdR7Yq9S / 5xdvJn85atF6TQwSacGRaCjenO gUsa7U5niAN9 + lKYq + l8VdirsVSvzR5c03zL5fvtC1NWay1CIxS8DR17q6ncckYBhUUqN8VeJX35 dfm9osUNhbywa3pVv / o1tcKkT3KqxPpzNFNxDcAQtHd + PjQswVep / ln5a1vQ / IVno2sTUvVWZj6R HOETu0gjMgLKzx8 / tKKdhWnIqpF + Ven + atF1S + 0PU7e5FpDG0kt7IPUgnueSKHinKRsR6PFQvYL4 7BVB + eIPzV1XzVcaHo1 / daZpl00Jt7uOFVtlgWPnM7XUSGZJPUWgX1AW6UVSGKrNdW / xBoHkeQaQ G1nWtPtUWF7rnK88iUDyOqtzdiOT8FNT0GKvHdB / Lnzr57v7XWvNFzdCEMsrXV8oj4jiRwsrAqY1 6 / 3jqB + 0BJ3Ve0eWvJXlzy4rNplrS6kUJNezM01w42 + EyuWYLVa8FogPRRiqeYq7FXYqk3nLy3b + ZvKuqaDcUCahbvCrtUhJCKxybfyOFb6MVeA / li1xcaI + k3imDV9HkayvLSTZgYWZAepJ + wUPaq4q m3mfyjqV9LprxX72UNrKZbhIlDGRmACqxb4Rx91YYq1qflDSr6M3FpAqy8hJMDu0jINi7HcvToxx V5t52tbj / DNnMwKXNhctaSrTcLIpcA + AThQfPFWKzWNdEivaCOcBJvUUMSS0rwiNEZjX7PImvU02 AxV9RfkT + VF55K0281DWKHXtWEYmjqspt4o + REfqqN2Zmq / E8dlArTkVXqeKuxV2KuxV2KuxV2Ku xV2KuxV2KuxV2KuxV2KvD / zi8s6t5Z8xp + YugxvNYyKIfMlglSAooFuQu4AoAHPYgN3YhVhF9 + b9 zby29w1s1xp90jC4aPjxjoQAVFGbv8RY7eAO2Ksk8leY9P1SzkltLr1ZEZmmt5TxmSGtasD1FejD FWPebVivtO1FgpC3FwjItDXkSvwgDcn4SPftiqU + QfJ1950uv0PbwpEumWs089yyggF3eS0hMig / 3kjK1K9A3hir3PQfzh8u2vluvmm5Ona3phFnqNnKrNO8yLTmiKCzB + O5pRTsTShKqfaF + Z3knW3t 4rPUQtxcgGKCeOSBiT0FZFVST2od + 2KspxVjf5g2nni58uunkq9gsdaWVHEtwqsrRCvNF5pKis21 Cy + 23UKvL4vzP / O7yuAvm3yr9ftYlrJdwIVND + 3JcWv1m3SngUX6MVZJoP8AzkR5E1JB9dW60x6f E8kf1iLl4K9uZW + lkXFWf6R5j0DWYzJpGpW1 + qgF / q0qSla / zBSSv04qkP5i + fL / AMn29ldW + gXe t207uL2a0rS1jQA85OKSfartWg23YYqk / l // AJyA / LXWAoa9l0yVjxEd9EUAp1LSxmWFf9k4xVn2 n6lp2pWy3WnXUN7asSFnt5FljJHWjISMVYLL + e / kG08wX + has93pN5Yzvb87u3f05SjlOcRh9U + m 1KqzhajFWaaRr + hazC02kajbahElA72syTBSezcCaH54qj8VdirsVdirTokiMjqHRwVZWFQQdiCD irwL8wP + cedXt72XWPy + njEcjB5 / Ll0QIag1rbO2yddlYinZqUUKsAuzf + UpZY9T06bRru7UtNI8 M7GVYSByDsXjZUZxUhuO4xVIl13zP5g1GxtNHkks4i9V + rgzzvIBu0YjDM8ihjw9P7J + IkdlX0zo sGgflZ + WkNxcQejcLDHJeRkr61xfyIKx8lqPtDiKbKg8BirwCXU9R8x + dp9Z1FUuLu4UvJGEBSE / ZjjQGu6Kq0rvtuag4qjb7VNPtpzHyeWcGspiYKiHuORDF2Ffl9J3VfQH5Sanq + peTYbnU5Xnf1pY 7e4lJZ5I4yE5MxqT + 8D9cVZnirsVSLXfIvk / XmaTVtItrm4agN1wCXAA2FJ04yj6GxVg + rf84 + eX JZPX0i / uNPmDAxLOBdxxgfyljHcV9 / XxVCx + Xfzt8ut / oGpNrFrzJ9P1luWIHTlHf + nIo / yY7k / x xVKdT85aRf3 / ANT8 / eTrea89MyXN7HBNbXkVulf3iiVOfAFSOSXO / QbkAqsivv8AnH7y / Fcm98t6 ne6Hegj03SRpVUdwG5R3P / JfFUFfeVPzgs7b6pcSWHnHSlNFstQjhnLf5bpc / V2r87l8VYlp2i + R db8yR6Xe + X7vyvrKyrG + oaVNIscVw5CohhuYzHDyJ + EQ8qePHcKs / XyZ + b2hEHQ / Niavbqxc2mro xJHZTK31iV6 + 0kYxVST83vMGiajDpnnPy / 8AVZ3USSXFjIs3GItxErQI04RKjvNyPQKTQYq9TxV2 KuxV2KsO / MD8vv8AFt55fuRerafoO9 + uFWi9X1RxpxHxpx3A33xVJPN / 5kflT + Xt7eNFbWz + ZZwT PZaZBF9akZzz / wBIlQAJVviPNuXcA4q8T81fmPrXn66iutShXTLW1LiytEZnjVXNebsByaSgAJC7 9uOKpd600arpulRMJrghTQE3ExP7KonJxX + UDFWaeUPyH83apLFPq4 / RGnmjN6lPrDKd / ghBbif + MhBH8p6Yq + i9L0yz0vTrbTrKP0rW1jWKFP8AJUUqT3J6k9ziqKxV2KuxVBavrNhpNoLq9cqjOsUS IrO7yPsqIigkk / 2nbFWA3 / m / zV5huJtN0C2eDgxjnEDKZY96EXN3vBbn + aOL1JafEhxVG6F + U9ij rd + YJRqFwzeq9lHyW0MhoeUxYmW6fajNKeLdeAOKs7mkMcLyBGkKKWEaU5NQV4rUgVPzxV508n5g + cFVFhfQtMcVl9VZoCP8hlPoXUzDuAIY + o5PirI / LH5f6BoDJPEhutQQEJeThaxhhQrBGgWOFSDT 4FBI + 0W64qv822fm + 9NraaFcw2dpKWGoXTMyzKNuPpgK1VI5cuLI3Ti69cVUPL35daDpMwvZ1Opa oX9U3lz8XGWgq8SGoVv + LDykP7TtirKcVdirsVeLeavzt1Z7ua38uxwwWcZKLfTrzkcrWrIpPFVP + UDtv7BVg + qebvOupK1xqOuXEFtIOLVkNvE6U + yIowqv9Ee + KsNmg8vBmmSJ5FDVmvh5xKxI / ZSj EmvWuKozy9pPmLzlctpvlnTXlteSreXf2IIlJAJeVjTkOoWpbwXFX0r + XX5XaJ5Ihuvqs0l9d3T8 mvblY / VWOgAiVlUfDtU + JxVmWKuxV2KuxV2KoXVNJ03VbRrPUbdLq2YqxikFRyU1UjwIPfFVW1tL Wzto7a0hS3toRxigiUIiKOyqoAA + WKquKuxV2KuxV2KuxV2KuxVTulna2mW3cR3DIwhc7hXI + EkU PQ4q + Por2ayub23u4T + krEyIbRqGk0b + magnfiR09vuVUtE8v + afN + rGC0gkv7skerQ0jiB7zS / Y iX / J6ntXFXon5bfl1p1zq3lu61WKLUotQTVL5IJUD2rWVoIrSE + lIOLCV7v1hyrtwOxBxV9A2lpa WdtHa2kMdtbQqEhgiUJGijoqqoAA + WKquKuxV2KuxVi3nL8wtL8p32mW1 / bzTJqInYyQ8SY0t / T5 NwJDP / eg8Uq1AaAnbFWTQTRTwxzxNyilUPG3irCoO / tiq / FXYq7FXYq7FXYq7FXYq7FXYq7FWOa5 + XXkjXb0X2q6PBc3YIJmIZGYgUHPgV57CnxV2xVgv5w + bLPyrpNt5N8tW0djdarHLLdpaQxottpo DLPJGoKIJZD8Mex / aPUDFV / kjXjd / nDf6LHFBHZaDoo061WBJOKtbSW4nRXkNSElcpuBsqn3Kr1r FXYq7FXYqxT8yPMepaFotvLp8sVvcXlyLX6zMhkEQaGWTmqgirfuqCtQPA9MVfOWt2fnOfUJ7q41 N7xbrkz3V3MTEXCERlaBqLGzcvTiUfKnRV9QeTbo3flDQ7srwNxp9rKVBqBzhVqVoK9cVTjFXYq7 FVO3ura5QvbzJMgPEtGwYV60qK + OKqmKuxV2KuxV2KuxV2KuxVI9U8leWtV1m31m / tWm1C1ESwyC edEAgdpIw0SOsT0aRvtKa99sVQ + m + QNB07zfeeabUzLf3sTxSQcl + rgyuskkioFDc3ZKklj7YqyT FXYqklp538p3nmGXy7a6nDNrMCs0tohLEcDR15gcOa / tJy5DqRiqE88efNL8p6b9ZnAuLuRxFBZo wDFmBYFupVaL1pirwfz5 + Y / mXzbZQWrCC2it5hcRRxxvwZ1R0HKQl2FRIf6YqwK61PXbiCKyWBkl jkkaV32iVWVAD6gqprxOw38aYq9PsP8AnIPVvLujaPo9r5ej1C2sLK3szcfWmR5JLeJY2cKImChq Vpv88VTPQf8AnJ6W81gxar5f + o6aUJDQXHrzBgO / NYEIP0Yqq6z + fmr3bGLSLWOwQiolf9 / L / rAU CU / 2LYqwzVPNmr6k3LU9RkmJqyo8nKldz6a / Yp7UxVNPy / 13 / nYobSXU7uysb1hDLLaMtuA5B4F + QcGjGnalcVe1QeWba7Lm18z6nKFpyEV3E / GvTpGSOmKqFxH5O0pDd6v5omSKJlHq3mrvbxqwPQ8J YEPI9mriqd + XvNXl7zFBPPol6l9DbSmGaSMNxDgBqAsByBDAgjY4qmuKuxV2KuxV2KuxV2KpV5j8 06D5csfr2s3iWsBPGMEF5JG / liiQNJIabkKDQbnYYq + aPN3 / ADkF5o8yXz2 + nySeXNEjnJsmQvHP dICAnrXET / ButeEbj7Xh56VxVjMOoWdpp7xCOnqGNfSChmY7BWDOVWq1qKHkO4GKsh0TyN5i8y6F rFzpRa9u9GuYfShIWjq8cvrxxuRV5EPptRmLH7hirFpH866feSwzWF1Z3BHFlktnRkHanIc / pxVG W2h / mNrbiWLS9Su0X4ROIbl1HegMi8BStaV74q1qvl7zt5edh2XRbpfrcTGB2t / UNFYcuTIZCpFO jdj74qp6XpPmnXUnstH0K5luhE05YQugCRfE1GfitT0ArUnYdcVZRo / 5LfmRqNhHdR2DWUchLJDd TCCUEEipjpyTp3piqcWf / OPH5gzANcXdlbJUgxSTySMfeiQstD / rYqzzyv8AkJp1jCh2i / a5uv2U tlRYk37 + sspf2qBTwxVPbv8AK6ByBBcWUiDdfr2k2NywP + tGlt + O + KoPXfy78yTaRNbaYvld5zw9 JLjQyiHiwryb6xcL0r / uo / R1Cqcfll5b8w + X9BmstbNgJnuHlhg0yFYII0ZVHh5Ui5fEDSq1pQEn FWXYq7FXYq7FXYq7FXYq8z / OjyNqHmRdKvLa3a6g0xLpbiGAqbgCf0WV4434rKF9A1QOrbgryIpi ryS38ppdSPp2jRrqF / IHjnsIYy8lPgWk8cnD6uBzYFrlUIK7MW2xVn3kn / nHexhNjfecmi1G5s44 lj09SZoP3aj4ZHlVS8fIf3aqq9m5g0xV7HZWVlY2sVpZW8draQrwht4UWONFHZUUBQPliqtirsVd irsVdirsVdirsVdirsVdirsVf // Z
  • uuid: 04E251E0533A11DD96C2E6773187C2BBuuid: 91B0BC2D6365DD11A7E6E586EDBB76D5uuid: 1052650b-0efc-4cb2-a32e-387095575b05uuid: 612089111501BAint14890De208243501999994297.000002 Миллиметры
  • Голубой
  • пурпурный
  • Желтый
  • Черный
  • Группа образцов по умолчанию 0
  • Белый CMYKPROCESS0.0000000.0000000.0000000.000000
  • ЧерныйCMYKPROCESS67.18750061.32810254.29689878.

    6
  • CMYK красный CMYKPROCESS0.00000095.31250087.5000080.000000
  • CMYK YellowCMYKPROCESS0.0000000.00000092.1875000.000000
  • CMYK зеленый CMYKPROCESS96.0937960.00000092.9687960.000000
  • CMYK Голубой CMYKPROCESS 92.9687960.0000000.7812980.000000
  • CMYK Синий CMYKPROCESS 96.87500091.4062960.0000000.000000
  • CMYK, пурпурный CMYKPROCESS3.51560194.9218980.0000000.000000
  • C = 16 M = 98 Y = 92 K = 7CMYKPROCESS4.68750092.18750076.17189816.406298
  • C = 0 M = 99 Y = 97 K = 0CMYKPROCESS0.00000094.53129686.3281020.000000
  • C = 0 M = 79 Y = 96 K = 0CMYKPROCESS0.00000074.60939888.6718980.000000
  • C = 0 M = 50 Y = 98 K = 0CMYKPROCESS0.00000050.00000090.6250000.000000
  • C = 0 M = 35 Y = 87 K = 0CMYKPROCESS0.00000037.10939882.0312960.000000
  • C = 5 M = 0 Y = 93 K = 0CMYKPROCESS5.8593990.00000087.5000080.000000
  • C = 19 M = 0 Y = 98 K = 0CMYKPROCESS22.6562980.00000090.2343980.000000
  • C = 50 M = 0 Y = 99 K = 0CMYKPROCESS53.1250000.00000089.0625000.000000
  • C = 74 M = 0 Y = 99 K = 0CMYKPROCESS 72.6562960.00000089.8437960.000000
  • C = 86 M = 12 Y = 100 K = 9CMYKPROCESS81.6406024.68750088.67189811.718798
  • C = 88 M = 28 Y = 95 K = 32CMYKPROCESS83.20310216.40629885.15629640.234398
  • C = 76 M = 0 Y = 75 K = 0CMYKPROCESS73.8281020.00000069.9218980.000000
  • C = 78 M = 9 Y = 46 K = 0CMYKPROCESS75.0000003.

    844.1406021.171899
  • C = 70 M = 15 Y = 0 K = 0CMYKPROCESS70.70310213.6718990.3

    0.000000
  • C = 87 M = 52 Y = 0 K = 0CMYKPROCESS 83.98439848.0468980.3

    0.000000
  • C = 99 M = 96 Y = 4 K = 0CMYKPROCESS95.31250086.3281020.0000000.000000
  • C = 100 M = 100 Y = 26 K = 25CMYKPROCESS94.53129690.2343988.98439935.546898
  • C = 74 M = 98 Y = 1 K = 0CMYKPROCESS73.82810291.4062960.0000000.000000
  • C = 49 M = 99 Y = 1 K = 0CMYKPROCESS53.51560293.3593980.0000000.000000
  • C = 34 M = 100 Y = 37 K = 11CMYKPROCESS15.62500092.18750010.54689931.250000
  • C = 12 M = 100 Y = 49 K = 1CMYKPROCESS2.73439994.53129635.9375008.593798
  • C = 0 M = 96 Y = 20 K = 0CMYKPROCESS0.00000091.79689817.1875000.000000
  • C = 23 M = 27 Y = 40 K = 0CMYKPROCESS19.53129825.3

    37.5000008.984399

  • C = 40 M = 43 Y = 52 K = 7CMYKPROCESS32.03129636.71879644.14060224.218798
  • C = 50 M = 53 Y = 61 K = 23CMYKPROCESS41.01560244.14060250.3

    40.234398

  • C = 57 M = 60 Y = 64 K = 42CMYKPROCESS49.21879651.17189853.12500055.468796
  • C = 23 M = 38 Y = 63 K = 1CMYKPROCESS16.01560235.15629656.64060212.8

  • C = 32 M = 49 Y = 74 K = 10CMYKPROCESS22.26560242.96879664.06250025.781298
  • C = 36 M = 57 Y = 84 K = 23CMYKPROCESS25.78129848.82810273.04689838.671898
  • C = 39 M = 64 Y = 93 K = 36CMYKPROCESS28.51560254.68750080.85939850.781296
  • C = 41 M = 70 Y = 96 K = 49CMYKPROCESS31.25000062.10939883.59379660.937500
  • C = 47 M = 73 Y = 83 K = 68CMYKPROCESS40.23439867.96879674.21879675.000000
  • AutoCAD Color 2PROCESS100.000000CMYK77.64710267.84309458.43140094.117599
  • AutoCAD Color 8PROCESS100.000000CMYK38.03920030.19610030.19610017.647099
  • AutoCAD Color 7PROCESS100.000000CMYK48.62739939.60780038.82350234.
  • 0
  • AutoCAD Color 9PROCESS100.000000CMYK99.2156980.00000045.8824010.000000
  • Print Color Group1
  • C = 2 M = 28 Y = 72 K = 0CMYKPROCESS1.95310130.07810268.3593980.000000
  • C = 5 M = 70 Y = 90 K = 0CMYKPROCESS2.34379866.01560282.0312961.171899
  • C = 4 M = 92 Y = 77 K = 0CMYKPROCESS0.78129886.32810268.3593980.000000
  • C = 29 M = 2 Y = 92 K = 0CMYKPROCESS32.8125000.00000084.7656020.000000
  • C = 62 M = 4 Y = 93 K = 0CMYKPROCESS61.7187960.78129884.7656020.000000
  • C = 30 M = 2 Y = 7 K = 0CMYKPROCESS35.1562961.5625009.7656010.000000
  • C = 60 M = 8 Y = 5 K = 0CMYKPROCESS62.1093985.8593996.6406010.3

  • C = 78 M = 4 Y = 11 K = 0CMYKPROCESS76.1718980.00000013.2812980.000000
  • Оттенки серого1
  • K = 100 СЕРЫЙ ПРОЦЕСС 255
  • К = 90 СЕРЫЙ ПРОЦЕСС 229
  • К = 80 СЕРЫЙ ПРОЦЕСС 203
  • К = 70 СЕРЫЙ ПРОЦЕСС 178
  • К = 60 СЕРЫЙ ПРОЦЕСС 152
  • К = 50 СЕРЫЙ ПРОЦЕСС 127
  • К = 40 СЕРЫЙ ПРОЦЕСС 101
  • К = 30 СЕРЫЙ ПРОЦЕСС 76
  • К = 20 СЕРЫЙ ПРОЦЕСС 50
  • К = 10 СЕРЫЙ ПРОЦЕСС 25
  • К = 5GRAYPROCESS12
  • конечный поток эндобдж 9 0 объект > поток Hbd`ab`ddTtwH) K-LNK-MuIL, IL +! C_qGxW.Lsb (D

    HID Kit DIY Руководство по установке

    В этом руководстве по установке показано, как установить комплект для переоборудования HID на фары, и вы можете применить те же шаги по установке и подключению проводов, если вы также устанавливаете противотуманные фары. Обратите внимание, что разные автомобили имеют разную форму и разную защиту фар; поэтому могут потребоваться некоторые дополнительные шаги для упрощения установки, например, снятие бампера, чтобы у вас было больше места, чтобы дотянуться до задней части фар или противотуманных фар, или вам может потребоваться снять некоторые крышки, которые защищают задние отверстия лампочек фар.Эта статья может служить общим руководством по установке о том, как правильно подключить HID-комплект.

    Закажите комплект для переоборудования HID здесь

    Примечание. Это общие и общие инструкции, не предназначенные для какого-либо конкретного набора HID. Мы настоятельно рекомендуем профессиональную установку. Этот «сделай сам» следует использовать только в качестве руководства.

    Вот схема подключения, показывающая, как подключить комплект HID:

    Шаг 1

    Отсоедините автомобильный аккумулятор.Снимаем заводские лампочки. Если на фарах вашего автомобиля есть пылезащитные колпачки, снимите и их.

    Шаг 2

    Если ваш автомобиль оснащен пылезащитными колпачками для фар, просверлите отверстие диаметром 1 дюйм (24 мм) для крепления жгута проводов.

    Шаг 3

    Вынуть ксеноновую лампу HID из защитного кожуха. Будьте осторожны, НЕ прикасайтесь к лампочке. Беритесь за пластиковую основу. При попадании жира или грязи на колбу протрите ее спиртом.

    Шаг 4

    Пропустите жгут проводов лампы через пылезащитный колпачок (как показано на рисунке). Вставьте ксеноновую лампу HID в фару и закрепите. Подключите плоские клеммы (положительный и отрицательный) к заводскому жгуту проводов фары.

    Шаг 5

    Вставьте резиновый чехол (на жгуте проводов) через отверстие на пылезащитном колпачке (которое вы просверлили ранее).

    Шаг 6

    Подсоедините лампочку к балласту.Быстроразъемные соединения будут «щелкать» после полной фиксации.

    Шаг 7

    Найдите место для установки балласта. При необходимости используйте балластный кронштейн, винты или стяжки.

    • Не сверлить отверстия в балластной коробке.
    • Устанавливайте вдали от движущихся компонентов.
    • Установите в безопасное место.
    • Избегайте горячих участков, которые могут привести к перегреву балласта.

    Шаг 8

    Проверьте предохранитель фары вашего автомобиля.Убедитесь, что он рассчитан на 20 А или выше. Замените предохранитель на предохранитель на 20 Ампер, если предохранитель вашей фары имеет более низкий номинал.

    Шаг 9

    Подсоедините кабели аккумуляторной батареи.

    Шаг 10

    Включите свет и дайте новому ксеноновому свету поработать 10 минут.

    Инструкции по установке контроллера соленоида проектора

    Bixenon


    Что входит в комплект

    • Биксеноновые блоки управления соленоидами проектора (2)
    • Опция: 3-проводные кабельные жгуты (2)

    Что вам нужно

    • Маленькая отвертка с плоским жалом
    • Инструмент для зачистки проводов
    • Трехпроводные биксеноновые проекторы Bosch
    • Жгут проводов для подключения к соленоидам на проекторах (2)

    Инструкции по подключению

    1. После установки проекторов там, где вы хотите, выберите место для установки биксенона. соленоидные контроллеры.Это место следует защищать от непогоды, так как это голая печатная плата. Внутри корпуса фары удачное расположение. Поскольку печатная плата очень мала, она может быть закреплен с помощью герметика, RTV или эпоксидной смолы. Обязательно нужно обрабатывать доски достаточно осторожно, так как компоненты для поверхностного монтажа на днище легко повредить.

    2. Ваши 3-проводные проекторы Bosch должны поставляться с кабелем с разъемом для соленоида на одном. конец, и из него выходят три провода: черный, зеленый и красный.После обрезки проводов до подходящей длины и сняв изоляцию примерно на 1/4 дюйма с концов, вставьте концы в 3-х позиционный разъем на контроллере биксенонового соленоида. Разъем имеет маркировку «B», «R» и «G» — черный, красный и зеленый.
      Предупреждение. Некоторые модели этого проектора могут иметь провода другого цвета. На фото выше показан Проектор у меня снизу со снятой пластиковой крышкой над монтажной платой. Фотография ниже показана немного другая модель этого проектора, с более узкими печатными платами и другими цвета проводов.Как видно на фото, черный провод остался прежним, а синий провод остался прежним. соответствует красному проводу, а коричневый — зеленому. Если ваши проекторы У вас есть провода разного цвета, обязательно примите это во внимание. Другой вариант — коричневый, синий, и фиолетовый с желтой полосой, соответствующий черному, красному и зеленому на моей сбруи.
      Если вы приобрели у меня косички, посмотрите фото ниже, как правильно их установить.На некоторых более ранних моделях моих жгутов разъемы не имеют ключей и могут быть вставлены вверх ногами. В более новых моделях есть ключи, которые предотвращают это.

    3. Подсоедините провода +12 В и заземления к оставшемуся двухпозиционному разъему, который помечен «+» и «-». Эти провода должны обеспечивать питание 12 В и заземление при включении дальнего света. Как и все Приложение отличается, я, к сожалению, не могу предоставить здесь подробные инструкции.

    Тестирование

    Теперь, когда вы подключили контроллеры к соленоидам проектора, рекомендуется проверить Ваша новая система, чтобы убедиться, что контроллеры подключены правильно и соленоиды работают правильно.Для этого включите дальний свет, чтобы активировать соленоиды. Ставни должны открыться быстро и сильно, с громким стуком. После этого, оставив включенным дальний свет, следует иметь возможность закрывать ставни вручную, и они не должны открываться заново сами по себе, либо только открываются очень слабо. Если вы не можете закрыть ставни вручную, не открывая их с такой силой, сила как изначально, то что-то не так, и соленоид «тяги» постоянно запитан, что плохо, так как со временем он перегреется.

    Проводка фар

    На этой схеме показана электрическая схема фар для Интегры в стандартной комплектации. Другой автомобили должны быть похожи.

    Фары Integra

    Как видите, в этом автомобиле фары расположены по схеме с положительным переключением, где положительные контакты к фарам включаются и выключаются, а масса фар соединения всегда подключены. Это, наверное, наиболее распространенная схема.В некоторых машинах есть По какой-то причине расположение с отрицательным переключением, так что следите за этим на своей машине.

    Как и многие другие автомобили, этот автомобиль не использует реле на фарах и включает их. непосредственно переключателем фар. Это нормально для обычных галогенных ламп, но не для HID. системы из-за их очень высокого потребления тока во время прогрева. Кроме того, вы можете увидеть несколько уровни плавления; некоторые главные предохранители (100A, 50A) в блоке предохранителей под капотом, а некоторые меньшие (10A) предохранители для каждой лампы в блоке предохранителей под панелью приборов.

    На следующей диаграмме показано, как эту систему следует модифицировать для ламп HID и моего биксенона. соленоидные контроллеры.

    Передние фары Integra, модифицированные для HID

    В этой схеме были добавлены реле для переключения питания на балласты HID, а также соответствующий предохранитель и подключение прямо к аккумулятору. Кроме того, биксеноновый соленоид контроллеры были добавлены, и показаны их помеченные соединения. Подключения B, R и G подключены к соответствующим цветным проводам от биксенонового соленоида Bosch, соединение «-» подключен к заземляющему проводу, а контакт «+» подключен к плюсу дальнего света провод.Таким образом, соленоид будет активирован при включении дальнего света.

    Hampton Bay 6-Light Black Комплект ксеноновых шайб под шкафом: руководство по установке

    РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И УХОДУ

    НАБОР ШКАФНЫХ СВЕТИЛЬНИКОВ ИЗ 6 УПАКОВ

    Деталь Описание Кол-во.

    A

    Стеклянная УФ-линза [предварительно установлена ​​на крышке объектива (B)] 6

    B

    C

    D

    Корпус приспособления и гнездо [предварительно собраны в пластиковый корпус (E)] 6

    E

    Пластик  корпус xture 6

    F

    H

    G

    Удлинитель 2

    ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ — (Сохраните эти инструкции)

    Устранение неисправностей

    НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ

    другой) в качестве функции для снижения риска поражения электрическим током

    .Эта вилка не подходит только к поляризованной розетке. Если вилка

    не полностью вставляется в розетку, переверните вилку. Если по-прежнему не работает, обратитесь за помощью к квалифицированному электрику. Никогда не используйте

    с удлинителем, если вилка не может быть полностью вставлена. Ни в коем случае не переделывайте вилку, это может привести к серьезным травмам или повреждению.

    Информация по технике безопасности

    Производитель дает гарантию на эту осветительную установку на отсутствие дефектов материалов и изготовления в течение

    одного года с даты покупки.Если в течение этого периода будет обнаружен дефект материала

    или изготовления, продукт должен быть возвращен с копией чека продажи в качестве доказательства покупки в первоначальное место покупки

    . Производитель по своему усмотрению отремонтирует, заменит или вернет покупную цену

    первоначальному покупателю или потребителю. Эта гарантия не распространяется на лампы накаливания или устройство

    , поврежденное из-за неправильного использования, случайного повреждения, неправильного обращения и / или установки, и, в частности,

    исключает ответственность за прямые, случайные или косвенные убытки.Поскольку в некоторых штатах не допускаются исключения

    или ограничения подразумеваемой гарантии, вышеуказанные исключения и ограничения могут не применяться. Эта гарантия

    дает вам определенные права, и вы также можете иметь другие права, которые варьируются от штата к штату.

    Свяжитесь со службой поддержки клиентов по телефону 1-877-527-0313 или посетите сайт www.homedepot.com.

    СПАСИБО

    Мы ценим доверие и уверенность, которые вы оказали компании CE Tech, купив этот комплект для освещения под шкафом.

    Мы стремимся постоянно создавать качественные продукты, предназначенные для улучшения вашего дома. Посетите нас в Интернете, чтобы увидеть полную линейку продуктов

    , доступных для улучшения вашего дома. Спасибо, что выбрали CE Tech!

    Гарантия

    СОДЕРЖАНИЕ УПАКОВКИ

    Крышка объектива [предварительно смонтирована на корпусе крепления (D)] 6

    Проволока крепления [предварительно смонтирована на корпусе крепления (D)] 6

    Штекер быстрого соединения [предварительно смонтирован на проводе крепления (F )] 6

    Уход и очистка

    Перед тем, как приступить к очистке матрицы, отключите питание от нее, отсоединив ее от сети.

    Для очистки крепления используйте сухую или слегка влажную чистую ткань.

    Не используйте чистящие средства с химическими веществами, растворителями или агрессивными абразивами, так как это может привести к повреждению поверхности.

    .

    Не прикасайтесь к новой или существующей лампочке голыми руками. Масло с кожи повредит лампу, а

    сократит срок службы лампы.

    Замена лампы: используйте ксеноновую или галогеновую лампу G8 мощностью 20 Вт, 120 В.

    1. Лампа быстро нагревается! При включении контактируйте только

    выключатель / вилку.

    2. Не прикасайтесь к горячим линзам, защитному кожуху или корпусу.

    3. Не оставайтесь на свету, если кожа на ощупь теплая.

    4. Не смотрите прямо на горящую лампочку.

    5. Используйте только лампу мощностью 20 Вт.

    6.

    Не используйте устройство с отсутствующим или поврежденным защитным кожухом

    , барьером для удержания лампы или УФ-фильтром.

    7.

    Используйте только изолированные скобы или пластиковые стяжки для крепления

    шнуров.

    8. Проложите и закрепите шнуры так, чтобы они не были замаскированы, защемлены или повреждены.

    9.

    Не прокладывайте шнур питания линейного напряжения

    через отверстия в стенах, потолке или полу.

    10.

    Не предназначен для встраивания в потолок,

    или мягкие.

    11. Этот шкафный светильник не предназначен для установки

    в пластиковые шкафы.

    12. Этот светильник для шкафа не предназначен для установки

    внутри закрытой мебели, такой как кухонные шкафы

    , фарфоровые шкафы или ящики для трофеев.

    Подготовка к установке

    ПРЕДУПРЕЖДЕНИЕ. Не используйте химические растворители или жесткие абразивные материалы для чистки матрицы, так как это может привести к повреждению матрицы

    или различных компонентов, что сделает ее неработоспособной.

    A

    B

    C

    E

    D

    F

    G

    H

    I

    J

    J

    I

    000 Установка

    Блок питания

    Блок питания Установка

    5

    7

    Установка диммера

    Установка или замена лампы

    6

    Комбинированная установка

    ПРИМЕЧАНИЕ: Аппаратные средства не показаны в реальном размере.

    АППАРАТНОЕ ОБЕСПЕЧЕНИЕ

    Установка на поверхность

    1

    D

    B

    I

    J

    B

    C

    Отключите шайбу.

    Снимите лампу (C), потянув ее прямо

    в горизонтальном направлении.

    Вставьте новую лампочку (не входит в комплект) в патрон

    корпуса (D), используя салфетку или мягкую ткань

    . (Масло с кожи может повредить лампу.)

    Подключите диммер (J) непосредственно к источнику питания

    (I).

    Вставьте шесть фонарей для шайб в два удлинителя

    (H).

    Удлинители (H) должны быть подключены

    непосредственно к источнику питания (I).

    I

    H

    Установите диммерную площадку (J) на желаемую поверхность

    с прилагаемой лентой из пеноматериала.

    Подключите блок питания (I) к удобной розетке

    .

    Снимите крышку объектива (B) с корпуса фиксатора

    (D), повернув ее против часовой стрелки.

    Закрепите корпус крепления (D) в желаемом месте

    под деревянным шкафом с помощью трех (3) длинных крепежных винтов (BB)

    .

    Установите крышку объектива (B) на корпус xture

    (D).

    Установка проволочного зажима

    3

    2

    Установка на утопленном креплении

    4

    Установка быстроразъемного соединения

    разъем (опция)

    E

    D

    B

    2 3/8 дюйма .

    D

    F

    B

    1

    2

    3

    4

    Установите монтажный кронштейн (EE) с помощью коротких крепежных винтов (DD).

    1

    2

    1

    F

    G

    F

    При необходимости

    проволоку фиксатора (F) можно обрезать до нужной длины. Это помогает минимизировать количество

    провода под шкафами.

    Плохое соединение проводов.

    Перегорела лампочка.

    Убедитесь, что питание включено, а

    проверьте автоматические выключатели.

    Проблема

    Возможная причина

    Решение

    xture

    не работает.

    Неисправен выключатель.

    Отключено питание

    Сгорел медленно плавящийся сменный предохранитель

    внутри источника питания

    .

    Заменить лампочку.

    Проверьте соединения проводов.

    Проверить или заменить переключатель.

    Обратитесь в службу поддержки клиентов для замены предохранителя

    . Предохранитель

    должен устанавливать квалифицированный электрик.

    Установка

    Снимите крышку объектива (B) с корпуса крепления (D), повернув ее против часовой стрелки.

    Отделите корпус крепления (D) от пластикового корпуса (E).

    Установите резиновую прокладку (CC) на нижнюю часть корпуса крепления (D).

    Просверлите отверстие 2 3/8 дюйма в желаемом месте деревянного шкафа.

    Пропустите провод крепления (F) через отверстие и вставьте корпус крепления (D) в отверстие.

    Установите крышку объектива (B) на корпус фиксатора (D).

    Снимите заглушку (1) с заглушки (G).

    Вдавите фиксирующий провод (F) стороной с канавками

    (2) вправо (нейтральная сторона) вниз и вставьте

    в переднюю часть заглушки (G).

    Прижмите фиксирующий провод (F) к металлическим штырям

    . Наденьте крышку (1) штекера на штекер

    поверх монтажного провода (F).

    Вставьте провод крепления (F) в провод

    , зажимы

    (AA). Прикрепите проволочные зажимы к деревянному шкафу

    с помощью молотка (не входит в комплект).

    Зажимы для проволоки (AA) предназначены для крепления фиксирующего провода

    (F) к нижней части деревянного шкафа

    .

    Выньте вилку из розетки и убедитесь, что провод

    крепления правильно прошит внутри

    штекера быстроразъемного соединения.

    Быстроразъемный штекер

    может быть установлен неправильно.

    Вопросы, проблемы, недостающие детали? Перед тем, как вернуться в магазин, позвоните по номеру

    в отдел обслуживания клиентов коммерческого электрооборудования

    с 8:00 до 18:00. EST, понедельник — пятница

    1-877-527-0313

    HOMEDEPOT.COM

    Безопасность

    Очки

    Ножницы

    Phillips

    Отвертка

    Drill Saw

    Hammer 9000 Зажимы x 12 BB — длинный монтаж

    Винты x 18

    CC — Резина

    Прокладки x 6

    DD — короткие

    Монтаж

    Винты x 12

    EE — Монтажные кронштейны x 6

    Колба [предварительно собрана для to xture body (D)] 6

    Держите лампу подальше

    от материалов, которые могут гореть.

    Горящая лампа горячая!

    Никогда не прикасайтесь к лампочке на

    . Используйте мягкую ткань. Масло с кожи

    может повредить лампу.

    Не устанавливайте эту систему освещения

    во влажных помещениях.

    Выключите / отсоедините и

    отключите свет от сети и дайте ему остыть

    перед заменой лампы.

    Национальный электротехнический кодекс

    (NEC) не разрешает скрывать шнуры

    , где повреждение изоляции

    может остаться незамеченным.Чтобы предотвратить опасность

    огня, не прокладывайте шнур за стенами, потолками

    , мягкими тканями или шкафами, где он может быть недоступен для осмотра. Шнур

    следует периодически проверять визуально

    и немедленно заменять

    при обнаружении любого повреждения.

    Подготовка к установке

    BB

    Снимите крышку объектива (B) с корпуса xture

    (D), повернув против часовой стрелки.

    CC

    DD

    EE

    EE

    DD

    AA

    Деталь № 648-512, 648-768

    Модель № EC1333BK-C, EC1333SV-C

    Для снижения риска 5

    ПОРАЖЕНИЕ ЭЛЕКТРИЧЕСКИМ ТОКОМ, ЧРЕЗМЕРНОЕ ВОЗДЕЙСТВИЕ

    УЛЬТРАФИОЛЕТОВОГО ИЗЛУЧЕНИЯ ИЛИ ТРАВМЫ ДЛЯ ЧЕЛОВЕКА:

    D

    ВНИМАНИЕ: опасность пожара! Используйте ксеноновые лампы на 20 ватт, 120 вольт, тип G8 base

    .Не используйте в этом корпусе лампы низкого напряжения (12 В).

    ПРЕДУПРЕЖДЕНИЕ —

    ПРЕДУПРЕЖДЕНИЕ:

    ПРЕДУПРЕЖДЕНИЕ:

    ВНИМАНИЕ:

    ВНИМАНИЕ:

    ВНИМАНИЕ:

    ВНИМАНИЕ:

    Xenon Mustang Hood Scoop (’99 -’04) Инструкции по установке 9000 — Неокрашенный

    Установка клейкой ленты:

    1. Удалите малярную ленту 1/2 дюйма с задней стороны детали.

    2. Глядя на Рисунок № 1, вы можете увидеть, что все области, где должна быть установлена ​​лента, имеют 2 ряда по 1/2 «х.60 лент установлены рядом друг с другом.

    3. Удалите с помощью ацетона всю краску из аэрозольного баллончика на участке ленты детали и при необходимости используйте подушечку 3M # 7447 Scotchbrite бордового цвета. После того, как краска будет удалена, протрите выступ ленты чистой тряпкой и ацетоном.

    4. Очистите выступ ленты на внутренней стороне детали МЕК или ацетоном.

    5. Обработайте выступ ленты с помощью бордовой губки Scotchbrite 3M, смоченной в метилэтилкетоне или ацетоне, а затем протрите метилэтилкетоном или ацетоном.

    6.Нанесите прилагаемый усилитель адгезии 3M, # 4298, на часть, где будет крепиться лента, и прижмите ее вместе с продуктом к транспортному средству.

    7. Дайте детали застыть с наложенной лентой примерно на 30 минут — это поможет процессу отверждения перед установкой продукта на автомобиль.

    Установка ковша для вытяжки:

    1. Деталь должна быть теплой, что повысит ее гибкость и простоту установки.

    2. На вытяжках, на которых установлен заводской совок вытяжки, расположение части от центрального заднего края детали до заднего центрального края вытяжки составляет 5 1/4 дюйма.Если на вытяжке никогда не устанавливался заводской совок, расположение детали от центрального заднего края детали до заднего центрального края вытяжки составляет 4 1/4 дюйма

    3. Очистите область, в которой лента будет контактировать с капюшон ацетоном или метилэтилкетоном

    4. Удалите защитную красную ленту с внутренних рядов ленты.

    5. Вытяните все концы внешних рядов красной обратной подкладки ленты за край детали, чтобы вы могли натянуть их, когда деталь находится на месте

    6.

    Похожие записи

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
