Диагностика парктроника – Самостоятельная диагностика парктроника без использования Вида+Дайс — DRIVE2 — СКРТ-Урал: Системы контроля расхода топлива — Контроль расхода топлива, Датчики расхода топлива, расходомеры топлива DFM

Содержание

парковки, мультиметром, тестером, прозвонить, трехконтактный, задний, какой неисправен, исправность

Проверить датчик парктроника можно в домашних условиях. Это позволит убедиться в том, что он работает, правильно определяя расстояние от машины до ближайшего препятствия.

Диагностика

Тестирование датчика автомобильного парктроника требуется при появлении неполадок и ошибок:

устройство не сигнализирует при движении задним ходом на парковке;
происходят ложные срабатывания парктроника, вызванные вибрациями из-за ненадежной установки сенсора;
нестабильная работа устройства при перепадах температур;
на дисплее парктроника появляются сообщения об ошибках после самодиагностики.

Диагностику датчиков парктроника можно выполнить несколькими способами. Первый из них — это проверка на наличие щелчков, издаваемых входящим в конструкцию сенсорным контроллером. Выявить неисправности датчиков парковочного ассистента также можно по вибрации при прикосновении или посредством мультиметра.

Проверка на щелчки

Чтобы проверить датчики парктроника на работоспособность, следует вначале повернуть ключ в замке зажигания и включить задний ход, чтобы активировать систему. Затем надо подойти к бамперу, на котором расположен сенсорный контроллер. Если он исправен, то послышится щелчок. Эту операцию лучше выполнять в гараже или тихом месте.

Если щелчок не удается расслышать, то можно записать его на диктофон или видеокамеру с чувствительным микрофоном. Если на записи щелчок хорошо слышен, то датчик исправен. Также можно провести запись предупредительного звука, издаваемого блоком парктроника внутри автомобиля. При отсутствии щелчков и звуков в обоих случаях неисправен задний парковочный сенсор. Он нуждается в более детальной проверке или замене.

Проверка на вибрацию

Некоторые датчики парктроника можно протестировать на исправность по вибрации. В этом случае надо запустить двигатель автомобиля, включив нейтральную передачу. После этого следует прикоснуться к корпусам контроллера. В случае исправности они должны вибрировать. Стоит учитывать, что не все сенсоры парктроника можно проверить таким способом.

С помощью мультиметра

Состояние сенсоров автомобильной парковочной системы можно узнать по сопротивлению, используя мультиметр. Проверка двухконтактных датчиков при помощи измерительного прибора производится следующим образом:

Тестер переключается в режим омметра на пределе 2 кОм.
Щупы мультиметра подсоединяются к выводам детали.
Чтобы проверить трехконтактный датчик, следует поочередно подсоединять к каждому его выводу щупы автотестера.

Если сопротивление находится в пределах 100-900 Ом, то сенсор считается исправным. Если измерительный прибор показывает 0, то обнаружено короткое замыкание.

При бесконечно большом сопротивлении подозревается обрыв из-за выхода из строя полупроводниковых компонентов датчиков.

Можно прозвонить мультиметром проводку парковочной системы, чтобы убедиться в ее целостности.

Ремонт

В некоторых случаях можно выполнить ремонт парковочных сенсоров своими руками. Для этого вначале выполняется очистка их корпуса безворсовой тканью. Затем следует снять датчики с автомобиля и поместить их в теплое место вдали от источников сильного нагрева, чтобы избежать повреждения. После этого снимается крышка с каждой из деталей и осуществляется зачистка окисленных контактов наждачной бумагой.

Следующий этап ремонта — это замена поврежденной проводки сенсоров. Следует использовать провод такой же или большей толщины для более надежной передачи сигнала. Для защиты от негативных воздействий прокладываемый под полом кузова автомобиля жгут надо поместить в пластиковую толстостенную или металлическую гибкую трубку. Последняя также защитит парктроник от ложных срабатываний вследствие внешних электромагнитных помех.

Замена

Если неисправность парковочного датчика не удается устранить самостоятельно, то его необходимо заменить. Если он посажен на герметик, то при демонтаже следует проявлять осторожность, чтобы не повредить бампер и соседние детали. После этого приобретается комплект новых парковочных сенсоров.

При их установке на бампере необходимо обеспечить надлежащую защиту от негативных воздействий. Для этого новые датчики садятся на герметик. Наносить его следует с осторожностью, чтобы он не попал на рабочие части. Иначе парктроник будет работать неверно. После этого к сенсорам подсоединяется колодка жгута, идущего от основного блока парковочной системы.

autotuning.expert

проверка, ремонт, замена и установка устройства для автоматической парковки своими руками с видео

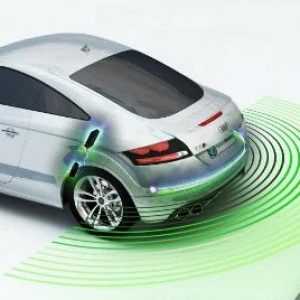

Парктроник – устройство, облегчающее процесс парковки автомобиля. Благодаря его наличию водитель узнает расстояние, которое осталось до объекта, расположенного спереди или сзади машины. Необходимость проверить датчик парктроника может возникнуть в случае неисправности прибора.

Содержание

[ Раскрыть]

[ Скрыть]

Конструкция парктроника и принцип его работы

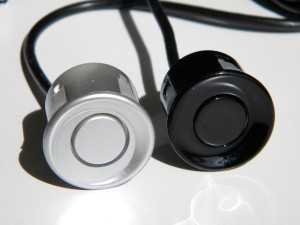

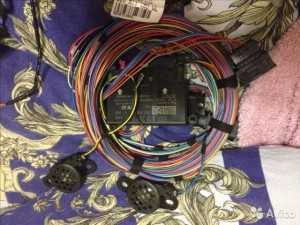

Основные конструктивные элементы ультразвукового парковочного датчика автомобиля:

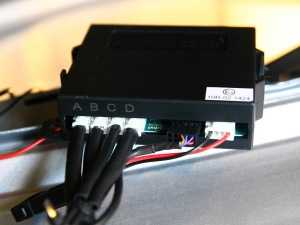

Управляющий микропроцессорный модуль. Используется для получения и обработки импульсных сигналов, которые поступают от ультразвуковых контроллеров. Элемент является «мозгом» и центральным ядром системы парковки. Основное предназначение микропроцессорного устройства заключается в своевременном предупреждении водителя о наличии неисправностей.
Контроллеры, их количество отличается в зависимости от модели и класса устройства. Датчики используются для своевременного определения объектов и препятствий. Контроллеры выполняют передачу информации на микропроцессорный модуль. Установка элементов производится как сзади автомобиля, так и спереди. Действие контроллеров основывается на применении ультразвуковых импульсов.
Биппер. Звуковое устройство монтируется в салоне автомобиля. Оно располагается посредине центральной консоли, под зеркалом заднего обзора либо слева рядом с боковым зеркалом. Когда датчики обнаруживают препятствие, биппер воспроизводит предупредительный сигнал. Элемент может быть оснащен дисплеем, на который выводится расстояние в метрах или сантиметрах до препятствия.

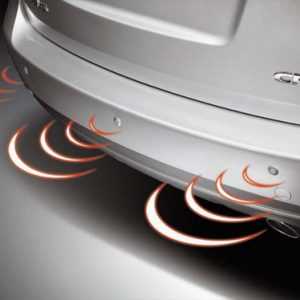

Принцип действия устройства:

При функционировании контроллер, установленный на заднем бампере авто, излучает ультразвуковой импульс без перерыва. Если отправленный сигнал определяет объект в виде препятствия, то импульс возвращается обратно по типу зеркала. Точное время для отражения ультразвукового импульса определяет расстояние до объекта.
Контроллер в среднем определяет препятствия до двух метров от транспортного средства. Если объект находится на расстоянии больше двух метров, его можно увидеть в зеркало заднего обзора.
Активация парковочного радара выполняется после включения задней скорости водителем. Но машина может быть оборудована датчиком, который функционирует в неавтоматическом режиме. Использование таких устройств целесообразно в городах с интенсивным движением либо в пробках. Автоматические парковочные радары без перерыва издают предупредительные импульсы. Для предупреждения автовладельца могут применяться как звуковые, так и световые компоненты.

Основные признаки и причины возникновения неисправностей датчика парктроника и его составляющих

Если устройство стало работать некорректно, это может стать поводом неприятных для автовладельца последствий. Выполнить проверку можно, если пользователь знает о причинах и признаках неисправности.

Почему может не работать датчик парктроника?

Причины, указывающие на необходимость диагностики и ремонта устройства:

Проблемы в работе проводки, электроцепи пережаты либо повреждены. В зависимости от типа парковочный радар может быть проводным либо беспроводным. Если устройство проводное, то есть вероятность обрыва либо пережатия электролиний, что приведет к проблемам в функционировании системы. Возникнут сбои в передаче сигналов.
Ошибки, допущенные при фиксации устройства. Если установка выполнялась самостоятельно, то контроллер или сенсорная лента может быть некачественно зафиксирован. Одна из ошибок, которую допускают автовладельцы – неправильно крепят датчик, в результате чего он направлен не на потенциальные препятствия, а вверх. При установке девайс надо качественно зафиксировать, чтобы не допустить его вибрирования во время езды, это приведет к искажению результатов.
Заводской брак, от этого не защищен ни один электронный прибор. Парковочная система включает в себя несколько компонентов, поэтому поломка одного из них приведет к сбоям в работе всего устройства. Если ломается электронный блок, то автовладелец обычно предупрежден об этом, в то время как поломку контроллеров диагностировать сложнее.
Негативное воздействие влаги и грязи на контроллеры либо на блок управления. При попадании воды на датчики сенсорные элементы начинают функционировать с перебоями. Поэтому выбирая место для монтажа устройств, надо продумать, чтобы на них не мог попасть камень из-под колеса автомобиля, идущего сзади. А во влажную погоду на приборах не должна оседать вода. Электронный модуль нужно разместить в салоне так, чтобы на него не воздействовала влага или пыль.
Короткое замыкание микропроцессорного модуля парковочной системы. Если на плате микропроцессорного блока происходит замыкание, прибор выходит из строя или функционирует с перебоями. Причина замыкания может заключаться в загрязнении платы либо воздействии высоких температур.

Основные признаки неисправности устройства

Ремонтировать поврежденный парковочный радар надо после появления первых признаков поломок. Если система устанавливалась штатно при производстве авто, то на контрольном щитке должен быть соответствующий индикатор. Появление этого символа на приборке может сообщить о неисправности устройства.

Если монтаж парктроника производился самостоятельно, то определить проблему можно, проследив за его функционированием. При приближении к препятствию парктроник будет беспрерывно подавать сигналы о наличии объекта или вовсе не реагировать на него.

Сергей Лавров показал, с какими неисправностями можно столкнуться при покупке дешевого парктроника китайского производства.

Как проверить датчик парктроника? Проведение диагностики

Перед тем как проверить датчик парктроника, надо определиться с методом диагностики. Существует несколько вариантов проверки устройства, один из них реализуется с помощью мультиметра. Можно подойти вплотную к сенсорному контроллеру, установленному на бампере. Если прибор рабочий, то при приближении препятствия оно издаст щелчок. Его можно не услышать, но если выполнить запись на диктофон, то щелчок будет слышен хорошо.

Перед выполнением диагностики датчика парктроника надо отпустить рычаг стояночного тормоза авто, включить зажигание и перевести ручку КПП в положение задней скорости.

Некоторые устройства позволяют реализовать следующий вид диагностики:

Производится включение зажигания и перевод рычага трансмиссии в нейтральное положение.
Отпускается рычаг стояночного тормоза.
Выполняется запуск силового агрегата.
Владелец авто проходит пальцами по контроллерам, расположенным в переднем либо заднем бампере. Если устройства работоспособны, они могут издавать вибрацию. Но надо помнить, что не все типы приборов реагируют на такие прикосновения.

Если вместо традиционных контроллеров на бампере установлена металлизированная лента, то ее состояние можно оценить визуально. Появление сбоев в работе может произойти в результате физического повреждения устройства. Выполняется визуальная диагностика ленты на предмет наличия дефектов. К неисправностям могут привести трещины, а также глубокие царапины на элементе. Если лента целая, проблему следует искать в других компонентах системы.

Визуально можно определить неполадки в функционировании микропроцессорного устройства. Плата блока подлежит диагностике на предмет наличия перегоревших компонентов. Прибор разбирается, с него демонтируется крышка, затем выполняется визуальная проверка всех составляющих элементов схемы. Надо уделить внимание диагностике конденсаторных устройств, при длительной эксплуатации они могут раздуваться. Причина может заключаться в негативном воздействии пыли и грязи на элементы, поэтому плату рекомендуется очистить и просушить.

Канал Corvus Gold показал наглядно эффективные способы диагностики парковочных радаров для авто.

Проверка датчика парктроника тестером

Диагностика мультиметром займет больше времени, но результаты от ее проведения будут более точными:

Перед выполнением проверки надо произвести отключение всех ультразвуковых контроллеров от электроцепи автомобиля.
После отключения проводки выполняется демонтаж датчиков.

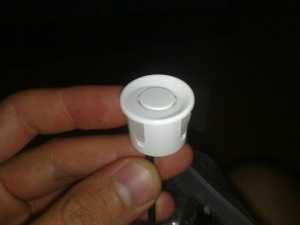

Взяв контроллер в руки, на элементе можно увидеть контактные составляющий. К одному из контактов выполняется подключение щупа мультиметра.
Прибор для диагностики настраивается в режим замера величины сопротивления, при этом надо выставить порог, составляющий 2 тысячи Ом. Затем щуп тестера подключается к контактным элементам контроллера.
Считываются показания, которые выводятся на дисплей диагностического прибора. Контроллер функционирует без перебоев, если полученное сопротивление не соответствует нулевому значению или не стремится к бесконечности. В остальных случаях требуется ремонт либо замена устройств.

Метод диагностики с использованием тестера позволяет определить проблемы в функционировании контроллеров и электроцепи, к которой они подключены. Для этого выполняется проверка проводников, по которым датчик подключен к микропроцессорному модулю. Производится диагностика целостности электроцепей. Поврежденные провода подлежат замене либо перепайке, место спайки рекомендуется обмотать изолентой или установить термоусадочную трубку.

Канал СТО ГаражокЬ рассказал об особенностях выполнения диагностики парковочных систем с использованием мультиметров.

В каких случаях можно отремонтировать парктроник самостоятельно?

Произвести ремонт парковочного радара не получится только в том случае, если проблема заключается в работе микропроцессорного модуля. Детальная диагностика печатной платы и ее ремонт подразумевает перепайку составляющих элементов. А для выполнения этой задачи требуется специальное оборудование и инструмент.

Последовательность действий при ремонте устройства

Процедура ремонта парковочной системы выполняется так:

На первом этапе производится тщательная очистка всех сенсорных датчиков, установленных на бамперах. Для прочистки используется чистая ветошь без ворса. Ворсинки могут остаться на сенсорном элементе и привести к их некорректной работе.
Производится визуальная диагностика либо прозвонка электроцепей. Надо проверить целостность проводов, идущих на разъеме от электронного модуля. Если в ходе диагностики обнаружены поврежденные провода, они подлежат замене. Для этого производится демонтаж пластиковой облицовки, под которой уложены электролинии, меняются проводники и обивка ставится на место.
Визуально проверяется электронный модуль. Надо убедиться в целостности его корпуса и разъема, к которому подключается проводка. На штекере не должно быть окислений или следов повреждений контактов. Если контактные элементы погнуты, они выравниваются, а следы закислений удаляются с помощью мелкозернистой наждачной бумаги.
Затем блок рекомендуется разобрать, чтобы оценить состояние платы. Следы загрязнений и пыль при их наличии удаляются из корпуса. Если плата была подвержена воздействию влаги, что привело к неработоспособности устройства, ее следует просушить. Не факт, что это поможет, но в некоторых случаях позволяет решить проблему. Просушка выполняется с помощью фена либо плата кладется в теплое место, но воздействие высоких температур на нее не допускается.
Производится проверка качества подключения проводов к контактам датчика. Для этого надо демонтировать задний или передний бампер либо залезть под него и оценить состояние контактов визуально. Если провод на одном из сенсорных элементов отсутствует, его надо заново припаять. Закисления на контактах убираются, все влажные составляющие системы просушиваются.
Если диагностика показала, что неисправен только один контроллер из нескольких, то устройство подлежит снятию и замене. Сами контроллеры обычно выполнены в небольших по размерам цилиндрических корпусах, залитых герметичным клеем. Для демонтажа и разбора сенсорного элемента надо аккуратно снять с фиксаторов заднюю крышку пластмассового корпуса и извлечь из него рабочую часть устройства. Если сенсор оснащен резиновой прокладкой, она удаляется. Повреждение и износ уплотнителя часто становится причиной неработоспособности датчика, поэтому данный элемент подлежит замене.
Затем осторожно производится удаление всех остатков герметика. Надо добраться до пробковой прокладки, на которую устанавливается металлический контур. К нему обычно подключается один проводник. При его отсутствии выполняется пайка нового кабеля.
В зависимости от типа парктроника после разбора корпуса можно увидеть войлочную прокладку с прорезью, в нее устанавливается второй проводник. Уплотнитель извлекается, под ним можно увидеть сенсорный элемент, выполненный в виде небольшого по размерам металлического диска. Если к этому компоненту не припаян кабель, то производится пайка проводника. Дальнейшая сборка делается в обратном порядке. При выполнении этой задачи устройство надо залить герметиком, чтобы не допустить попадания влаги внутрь.

Канал Arsis44 представил подробное руководство по выполнению ремонтных действий для восстановления работоспособности парковочного радара.

Проведение демонтажа и замены неработающего датчика парктроника

Процедура замены устройства системы парковки состоит из трех этапов:

Отключение контроллеров и их демонтаж.
Установка новых датчиков.
Подключение устройств к электросети машины.

При замене одного датчика на другой надо учесть, что устройства должны быть взаимозаменяемыми по габаритам и параметрам.

Как демонтировать датчик?

Если заменяемые парковочные системы полностью соответствуют рабочим параметрам и размерам, то процедура смены не займет много времени. Проводку для подключения устройства трогать не нужно, что облегчает процесс.

Процедура демонтажа может отличаться в зависимости от модели устройства и автомобиля, поэтому ниже рассмотрена универсальная инструкция по снятию:

Отключается зажигание, автомобиль устанавливается на стояночный тормоз.
От блока управления отключается разъем с проводкой. В зависимости от типа устройства метод крепежа разный. Обычно для отсоединения достаточно отключить колодку, некоторые разъемы крепят посредством специальных фиксаторов. Важно, чтобы разъемы на заменяемых устройствах соответствовали друг другу, иначе придется прокладывать заново проводку.
После отключения колодки с проводами управляющий модуль демонтируется из посадочного места. Обычно он фиксируется с помощью болтов, которые надо выкрутить отверткой.
Затем от питания отключается биппер, который бывает оборудован дисплеем. После отключения устройство удаляется из места посадки.
Производится демонтаж сенсорных ультразвуковых элементов с бампера или бамперов. В зависимости от типа крепления от прибора надо отключить контакты с проводкой. Может потребоваться полный демонтаж бампера, если того требуют конструктивные особенности авто. Чтобы этого не делать, можно попытаться отключить устройства, получив к ним доступ из-под днища авто.
После отключения контактов производится снятие датчиков. Обычно они фиксируются на бамперах с помощью герметика или клея. Если дальнейшая эксплуатация контроллеров не планируется, они демонтируются с помощью ножа. Если в будущем датчики могут использоваться, надо аккуратно удалить следы герметика и осторожно извлечь датчики.
В случае если заменяемые парковочные системы не соответствуют друг другу по разъемам и количеству датчиков, потребуется прокладка новых проводов. Для этого надо уточнить, как уложены электроцепи, идущие от биппера к контроллерам и управляющему модулю. Затем выполняется демонтаж облицовки салона и старые провода полностью извлекаются. Снятый парктроник убирается.

Инструкция по самостоятельной установке парктроника

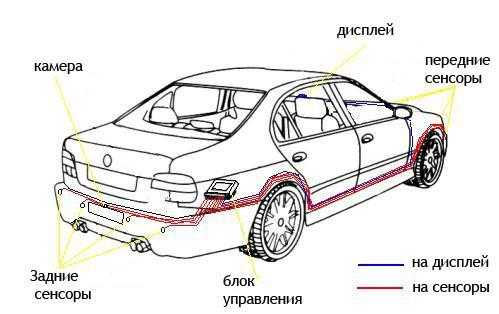

Общая схема монтажа элементов парковочной системы

Устанавливать новый парковочный радар надо в обратной последовательности:

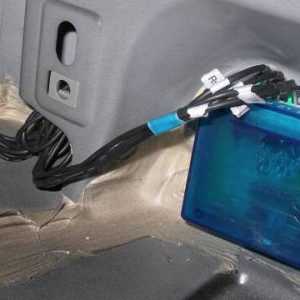

Сначала выполняется подготовка места для установки устройства. Микропроцессорный блок монтируется в том же месте, где был установлен старый модуль, либо в багажном отсеке. Для обеспечения скрытности модуль монтируется под декоративной обивкой багажника или в пространстве за крылом. При выборе места монтажа надо учесть, что на устройство не должны воздействовать влага и высокие температуры.

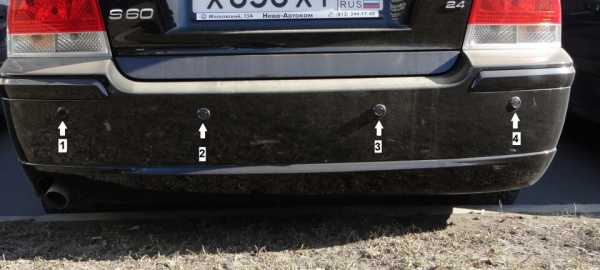

В бампер выполняется установка сенсорных датчиков. Если количество контроллеров будет больше, чем на старом парковочном радаре, то бампер надо подготовить к монтажу новых устройств. Крайние два сенсорных элемента устанавливаются на боковые части бампера. Для точного расчета расстояния нужно воспользоваться линейкой.
Разметка отверстий для установки сенсоров производится посредством маркера. После завершения работ его надо будет удалить с помощью спирта, чтобы не испортить цвет кузова. При выполнении разметки обязательно нужно пользоваться инструкцией, чтобы учесть все параметры работы парковочной системы. Размещать сенсорные элементы рекомендуется на расстоянии не менее полметра от земли.
При необходимости с помощью фрезы в бампере проделываются дополнительные отверстия, в которые устанавливаются сенсорные датчики. Для лучшей фиксации устройств контроллеры следует прикрепить с помощью клея или герметика. Надо быть аккуратным, чтобы следы средства не остались на рабочей поверхности датчиков, иначе девайсы будут работать некорректно.
Выполняется установка биппера в салоне машины. Монтаж устройства производится на центральной консоли, посредине либо слева, в районе водительского кресла.
Если датчики не взаимозаменяемые, то под декоративной облицовкой салона укладывается проводка для их подключения. Проложить кабели надо от блока управления к бипперу, а также от биппера ко всем контроллерам.
Чтобы замаскировать сенсорные элементы на бампере, их можно окрасить в цвет кузова авто.

Подключение устройства

Если устройства взаимозаменяемые, то проблем при подключении не возникнет. Надо просто соединить все разъемы и протестировать работу парковочной системы. Когда датчики разные процедура подсоединения выполняется по схеме, которая входит в комплектацию системы. Между собой надо соединить электронный модуль, биппер и все сенсорные элементы. Также устройство подключается к аккумулятору и датчику задней скорости, чтобы при ее активации производилось его включение.

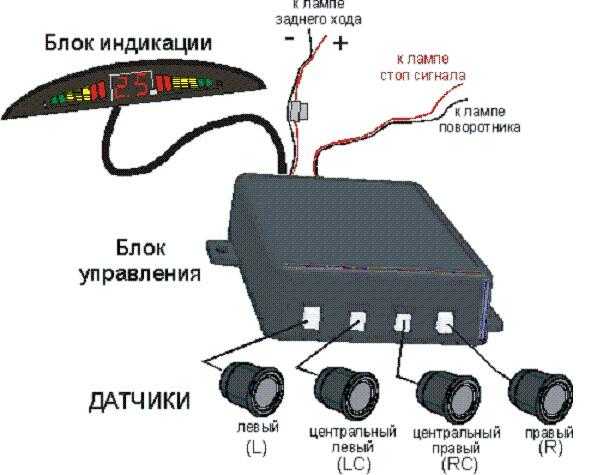

Схема подключения парктроника

Как избежать поломок датчика парктроника?

Для предотвращения быстрого выхода из строя парковочной системы датчики нуждаются в периодической диагностике и обслуживании. Если на сенсорах имеются следы грязи, эти элементы подлежат очистке. Наличие влаги на управляющем модуле приведет к его поломке, поэтому влажные следы надо удалять. Одна из особенностей металлизированной ленты, которая используется вместо датчиков, заключается в возможности скапливания влаги под ней. Поэтому ленту надо периодически снимать и удалять грязь не только с нее, но и с поверхности бампера.

При очистке микропроцессорного блока надо быть осторожным, чтобы не повредить устройство. Корректная работа системы зависит от правильности монтажа составляющих элементов и их подключения. Кроме соединения, нужно настроить работу прибора. Это позволит ему реагировать на препятствия с расстояния, необходимо для водителя. При настройке и подключении системы изучается сервисное руководство, в нем могут указываться нюансы использования и подключения.

Загрузка …

Видео «Руководство по монтажу парковочного радара на авто»

Канал “CarEra Авто – это просто” представил наглядную инструкцию по выполнению установки парковочного устройства с нуля и его подключению к электросети машины.

avtozam.com

Не работает парктроник: возможные причины, диагностика, ремонт

Радар для парковки автомобиля, который более известен как парктроник, в последние годы перестал быть роскошью автомобилей бизнес-класса, и сейчас он предлагается в качестве дополнительной опции практически к любой машине. Данная система позволяет значительно снизить риск столкновения водителя с окружающими автомобиль объектами во время парковки в ограниченном пространстве.

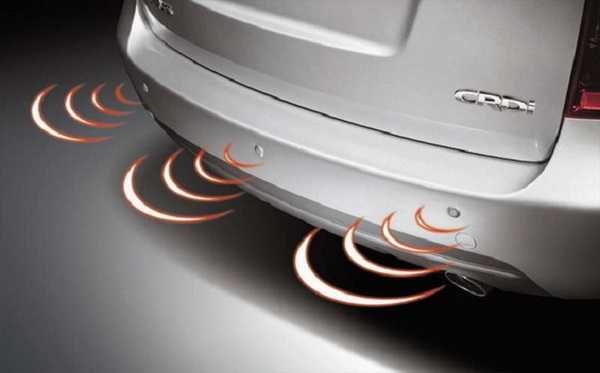

Принцип работы парктроника очень простой. В автомобиль встроены датчики, которые срабатывают при сближении с другими автомобилями. Когда датчик сработал, водитель сразу об этом извещается звуковым сигналом, который нарастает в зависимости от расстояния между объектами, а также графическим изображением на экране. За счет этого у водителя есть возможность при опасном сближении с объектом вовремя остановиться, чтобы изменить направление движения.

 Оглавление:
1. Конструкции парктроников
2. Почему не работает парктроник
3. Как определить причину неисправности парктроника
- Диагностика датчика парктроника
- Диагностика металлизированной ленты парктроника
- Диагностика «мозга» парктроника
4. Как избежать поломок парктроника

Конструкции парктроников

В данный момент активно используются ультразвуковые и электромагнитные парктроники, которые отличаются по своему принципу действия. В России и странах СНГ более распространены ультразвуковые варианты системы, которые могут быть двух видов – проводные и беспроводные.

Ультразвуковые парковочные радары представляют собой систему, которая состоит из «мозга» (блока управления) и ультразвуковых датчиков, установленных в задний (а иногда и в передний) бампер для контроля дистанции до ближайших объектов. Принцип работы датчика крайне простой – он генерирует ультразвуковой сигнал, который направлен в сторону от автомобиля. В зависимости от того, как сигнал отражается от других объектов, блок управления рассчитывает примерное расстояние до них и принимает решение о необходимости извещения водителя об опасности возможного столкновения.

Стоит отметить, что ультразвуковые парковочные системы могут быть как проводными, то есть взаимодействие между элементами системы происходит напрямую при помощи проводов, так и беспроводными. Проводной вариант более распространенный и надежный.

Конструкция электромагнитных парктроников несколько отличается от ультразвуковых вариантов. В таких системах в качестве датчика выступает металлизированная лента, которая крепится с внутренней стороны бампера автомобиля. Данная лента создает вокруг задней части машины электромагнитное поле. Когда любое препятствие оказывается в зоне данного поля, «мозг» парктроника это понимает и оповещает водителя. Стоит отметить, что впервые электромагнитные парктроники представила компания Audi, которая по сей день активно использует их на своих автомобилях. Подобные парктроники считаются более надежными, поскольку создаваемое электромагнитное поле не имеет «мертвых зон», в отличие от датчиков, которые могут контролировать строго определенную площадь.

Обратите внимание: В последнее время развитие парктроников шагнуло вперед. Сейчас зачастую парковочные радары являются частью системы кругового обзора автомобиля, которая позволяет еще лучше водителю контролировать наличие посторонних объектов вокруг машины при парковке.

Почему не работает парктроник

Как можно видеть из описанной выше конструкции парктроника, подобный радар – это очень простое устройство, которое состоит из минимального количества компонентов. Соответственно, причин неисправности парктроника не может быть много.

Можно назвать следующие основные причины, почему не работает парктроник:

Пережатые или порванные провода. Как было сказано выше, парктроники могут взаимодействовать проводным или беспроводным способом. При работе системы через провода, велик риск их разрыва или пережатия, из-за чего возникнут проблемы в работоспособности системы;
Неправильное крепление датчика. Еще одна распространенная проблема – это плохо закрепленный датчик или металлизированная лента. Если датчики направлены не в сторону препятствий, работать правильно парктроник не сможет. При этом важно отметить, что датчики не должны качаться при движении автомобиля, иначе они также будут искажать результаты;

Брак. Ни одно электронное устройство не защищено от заводского брака. Поскольку в партктронике задействовано сразу несколько элементов, выход одного из них из строя скажется на работе системы в целом. Стоит отметить, что «мозг» системы чаще всего самостоятельно оповещает водителя о неисправности, тогда как о выходе из строя датчика узнать гораздо сложнее;
Грязь и влага. Если рассматривать причины, почему не работает парктроник, нельзя не упомянуть такую как загрязнение или забрызгивание датчиков. Если датчики загрязнены или на них попала вода, они могут начать работать некорректно. Именно поэтому рекомендуется внимательно выбирать место для крепления датчиков парктроников, чтобы при движении автомобиля в них не «прилетел» случайный камень, во время дождя ни них не попала вода, а при движении по лужам на них не осела грязь;
Короткое замыкание «мозга» системы. От банальных электрических проблем парктроник тоже не огражден. Всегда есть вероятность, что в печатной плате «мозга» системы произойдет короткое замыкание, например, причиной которого могут послужить загрязнения платы или работа при высоких температурах. Определить выход из строя «мозга» парктроника не составит труда.

Выше приведены основные причины, почему не работает парктроник. Как можно видеть, они довольно банальные и не сильно отличаются от причин неисправности другого электронного оборудования автомобиля.

Как определить причину неисправности парктроника

Задача парктроника – определять наличие препятствия спереди или сзади автомобиля, и информировать о нем водителя. Если система этого не делает, либо же делает это с ошибками, следует разобраться в причине, чтобы полноценно впредь ею пользоваться.

Если парктроник недавно был установлен на автомобиль, и сразу он неправильно работает, скорее всего, причиной тому является заводской брак или неправильное крепление и соединение элементов системы, что и требуется проверить.

Диагностика датчика парктроника

В ситуации, когда перестал работать ранее функционировавший парктроник, первым лелом следует обратить внимание, не связано ли это с загрязнением датчиков, что является весьма распространенной проблемой. Осмотрите датчики на предмет наличия на них пыли и грязи. Лучше сразу при осмотре их очистить, чтобы исключить возможность их неправильной работы из-за загрязнения.

Важно: При очистке датчиков уделяйте внимание не только непосредственно их сенсорам, но и местам крепления, а также внимательно смотрите, что закреплены устройства были надежно.

Когда очистка датчиков не дает результата, необходимо убедиться, что они вообще работают. Определить работоспособность датчика очень просто:

Запустите двигатель автомобиля на холостом ходу;

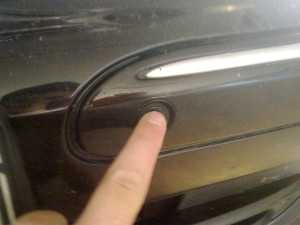

Поднесите палец поочередно к каждому из датчиков. Рабочий датчик должен вибрировать или слегка «трещать». Если этого не происходит, значит, датчик вышел из строя, и требуется его заменить или отремонтировать.

Сложность ремонта датчика зависит от причины его выхода из строя. Некоторые проблемы можно устранить самостоятельно, некоторые смогут решить мастера в сервисных центрах.

Обратите внимание: Стоимость датчиков парктроника может сильно разниться, и от того будет отличаться целесообразность ремонта датчика у специалистов. Зачастую выгоднее просто заменить устройство на новое.

Довольно часто датчик парктроника выходит из строя из-за попадания в него воды. Это можно не заметить при визуальном осмотре устройства, поэтому первым делом при ремонте неисправного датчика его необходимо снять с автомобиля. Далее просушите датчик, вновь подключите к проводам и проверьте работоспособность. Если ситуация не изменилась, вероятнее всего проблема более серьезная. Попробуйте разобрать датчик и осмотреть установленную внутри мембрану на наличие повреждений. Если повреждения имеются, мембрану потребуется заменить. Важно отметить, что подобную работу лучше доверить специалистам сервисных центров.

Если датчик парктроника неисправен и требуется его заменить, сделать это крайне просто. Достаточно отсоединить от проводов старый датчик и установить новый, надежно закрепив на имеющееся место. Но здесь важно отметить несколько нюансов:

Датчики отличаются друг от друга не только по размерам, но и по другим параметрам. Соответственно, на замену следует выбирать датчик с теми же параметрами, что и был установлен. При этом зачастую специалисты сервисных центров предлагают заказать датчик для конкретной модели автомобиля «от производителя» и установить его. Это делать не обязательно, поскольку подобные датчики значительно дороже обычных вариантов, которые можно приобрести в автомобильных магазинах;
Если вы приобрели не «родной» датчик, скорее всего он будет отличаться по цвету и выделяться в экстерьере автомобиля. Но конструкция датчика такова, что его вполне можно перекрасить, нанеся поверх корпуса тонкий слой краски. Не забудьте, перед тем как наносить краску на поверхность обезжирить ее.

Диагностика металлизированной ленты парктроника

Диагностировать неисправность металлизированной ленты электромагнитных парктроников значительно проще, чем проверить исправность ультразвуковых датчиков. Простейшее устройство ленты указывает на то, что неправильно работать она может только при физическом повреждении. Осмотрите ее на наличие дефектов – глубоких царапин, трещин и других повреждений. Если лента невредима, следует искать причину неисправной работы парктроника в других элементах системы.

Диагностика «мозга» парктроника

Реже всего из строя выходит блок управления парктроником, но подобная проблема все-таки может возникнуть, а значит, нужно рассмотреть способы диагностики устройства. Можно выделить два метода проверки прибора – визуальный осмотр и диагностика короткого замыкания:

Визуальный осмотр блока управления парктроника подразумевает проверку печатной платы на наличие «сгоревших» элементов. Для этого достаточно снять крышку с прибора, чтобы добраться до печатной платы, после чего внимательно осмотреть все ее детали, особенно конденсаторы, которые при выходе из строя надуваются. Стоит отметить, что зачастую к сгоранию элементов блока управления парктроника приводит большое количество пыли и грязи, набившихся в корпус устройства;
Проверка на короткое замыкание проводится при помощи омметра – прибора для измерения сопротивления. Обзаведитесь им и подключите щупы прибора к выводам блока управления. Если в «мозге» парктроника произошло короткое замыкание, омметр ничего не покажет, то есть, его стрелка будет находиться на нуле или бесконечности.

Важно отметить, что блок управления парктроника практически не поддается восстановлению, а тем более самостоятельному. Если в нем произошло короткое замыкание или выгорели элементы, скорее всего, потребуется заменить «мозг» целиком.

Как избежать поломок парктроника

От правильной работы парктроника зависит вероятность повреждения автомобиля при движении в ограниченном пространстве. Соответственно, важно соблюдать простые правила, чтобы всегда быть уверенным в работоспособности системы:

Обязательно очищайте датчики от грязи и влаги, особенно важно это делать на регулярной основе во время осадков и при наличии слякоти на дорогах;
Если у вас установлен электромагнитный парктроник, то проверяйте ленту на загрязнение и дефекты. При этом важно отметить, что очищать ленту от грязи следует полностью – с внутренней и внешней стороны. Не забывайте ее регулярно снимать и осматривать;
Время от времени чистите блок управления от пыли, но делайте это осторожно, чтобы не навредить компонентам печатной платы прибора.

Следует помнить, что во многом правильная работа парктроника зависит от его правильной установки. Следите, чтобы датчики «не болтались», а в случае повреждения бампера, обязательно проведите их диагностику, чтобы убедиться в отсутствии их повреждения.

Загрузка…

okeydrive.ru

как проверить тестером, как его заменить

Неисправность датчика парковки или электропроводки, ведущей к нему, — одна из наиболее вероятных причин отказа работы парктроника. Как можно проверить датчик парктроника на работоспособность — будем разбираться далее.

Для определения такого неисправного устройства есть несколько различных способов.

Как устроен датчик парктроника автомобиля

Простейшие датчики парковки имели в своем составе только приемно-излучательный элемент, выполненный из пьезоэлектрического материала.

Пьезоэлектрический эффект – способность вырабатывать электричество при воздействии механического напряжения и, наоборот, изменять размеры под действием электрического напряжения. Таким образом, пьезокристалл может одновременно быть излучателем и приемником ультразвукового сигнала.

Современные датчики парковки часто используют электромагнитные излучатели и приемники сигналов ультразвуковых частот, подобно телефонному наушнику и микрофону. Такие устройства требуют дополнительной электронной усилительной схемы и блока предварительной обработки информации (компараторы) для перевода сигнала в цифровую форму.

Основные признаки и причины неисправности

Частые причины неисправности датчиков парковки:

износ в результате процессов коррозии, попадания влаги через трещины;
производственный брак;
отказ встроенного электронного модуля;
неисправность электрооборудования автомобиля;
загрязнение рабочей поверхности;
механические повреждения в результате удара или аварии.

Признаками неисправности конкретного датчика являются:

отказ показаний парктроника по данному каналу;
отсутствие легкой вибрации при прикосновении к датчику во время работы парктроника;
сообщение самодиагностики парктроника;
результаты диагностики штатных парктроников.>

Видео — замена датчика парктроника своими руками на VW Touareg GP:

Как проверить датчик парковки простыми методами

Наиболее эффективный метод проверки работоспособности датчиков парктроника – взаимная замена. Для этого необходимо поменять (переподключить) заведомо рабочий датчик с возможно неисправным. Если в результате такой замены неисправный начинает работать, значит, проблема не в нем, а в отказе электропроводки. Следует искать повреждения в ней.

Следующий способ определения его работоспособности – звуковой контроль. Если включить парктроник, и подойти в район зоны контроля датчика, исправный прибор даст едва слышимый щелчок. Такой контроль следует производить на свободной от посторонних звуков и помех местности.

Третий метод, тактильный, следует производить также на включенном парктронике. Если во время проверки прикоснуться к рабочей поверхности пальцем, будет ощущаться слабая вибрация. Это свидетельствует о вероятной работоспособности датчика.

Видео — как проверить датчик парктроника на работоспособность на BMW:

Как проверить датчик парктроника тестером

В основе работы некоторых датчиков парктроника лежит пьезоэлектрический эффект. Пьезоэлемент имеет конечное сопротивление, поэтому для его проверки можно использовать мультиметр. Его переключают в режим измерения сопротивления на предел 2000к. Если щупы мультиметра соединить с выводами двухконтактного датчика (его следует отключить от парктроника), то исправный датчик должен дать показания на мультиметре не 1, что соответствует бесконечности, и не близкое к нулю.

Трехконтактные датчики парктроника имеют иную схему включения и электронную начинку.

Каждый датчик имеет свою зону контроля. Приемопередающий модуль всех датчиков подключен параллельно. Приемники ультразвукового сигнала передают отдельный сигнал для каждого канала слежения за помехой. Такие датчики имеют встроенную электронную схему и усилители принятого отраженного сигнала.

Полную проверку таких модулей с помощью мультиметра выполнить сложно, обычно ограничиваются контролем напряжения между выводами питания датчика. Ремонт таких устройств нерентабелен, их следует менять.

Его замена

1. Демонтаж.

Для того чтобы выполнить демонтаж датчика, необходимо получить к нему доступ. Для этого следует демонтировать элементы конструкции автомобиля, иногда бампер.

В некоторых конструкциях датчик парктроника приклеивают к бамперу, требуется обработка поверхности специальным средством. После демонтажа его отсоединяют от разъема.

2. Подбор замены.

Большинство датчиков, устанавливаемых в парктроники, имеют аналоги. Исключение составляют штатные. Они, как правило, взаимозаменяемы только в пределах совместимости одного производителя. Чтобы иметь 100-процентную гарантию совместимости моделей датчиков, необходимо ознакомиться с технической документацией и схемой подключения. Можно найти информацию на специальных форумах.

Видео — ремонт заднего парктроника на Мондео 4 путем подбора и замены фишки контактов:

Если подключить несовместимый датчик к парктронику, можно вывести из строя и сам датчик, и парктроник. Поэтому лучше не рисковать и приобрести либо оригинал, либо точный аналог.

Если в датчике неисправен только излучатель, можно попробовать отремонтировать датчик, поставив исправную запчасть.

3. Как правильно установить и подключить.

Установка родного датчика обычно не вызывает проблем. Если он не соответствует по цвету кузову, можно покрасить его корпус. Рабочую зону датчика лучше не покрывать краской, так как краска может нарушить его работоспособность. При установке необходимо использовать специальный уплотнитель. Во время подключения неродного датчика следует проверить соответствие разъемов подключения, полярность его подключения в соответствии со схемой.

Дополнительные советы

После совершения ДТП проверьте элементы поврежденного бампера. Возможно, на них имеются датчики парктроника, их необходимо демонтировать.

Регулярно проверяйте чистоту рабочей поверхности датчиков, удаляйте загрязнение с помощью влажной ветоши. Это увеличит срок службы датчиков.

Читайте про то, как развоздушить систему охлаждения и сделать это правильно.
Можно ли установить круиз-контроль на автомобиле с механической коробкой передач.
Как следует перевозить детей в автомобиле https://voditeliauto.ru/voditeli-i-gibdd/pdd/pravila-perevozki-detej.html согласно ПДД.

Видео — как восстановить работоспособность датчика парктроника Peugeot 807, Citroen C8:

Может заинтересовать:

Сканер для самостоятельной диагностики автомобиля

Добавить свою рекламу

Как быстро избавиться от царапин на кузове авто

Добавить свою рекламу

Автосигнализация StarLine A93

Добавить свою рекламу

Зеркало видеорегистратор Car DVRs Mirror

Добавить свою рекламу

voditeliauto.ru

Как проверить датчик парктроника тестером и мультиметром: проверка, ремонт, замена и установка устройства для автоматической парковки своими руками с видео

Самостоятельная диагностика парктроника без использования Вида+Дайс — DRIVE2

Здравствуйте уважаемые.В виду того, что очень часто появляются проблемы с парктрониками, а так же в силу того, что большинство не понимает метод их диагностики, а так же не имеет в пользовании Дайс — именно это все с подвигло меня на написания данного поста.

Скажу сразу — я специально выбрал самую сложную поломку, дабы показать, что проблема не всегда заключается в датчиках (как многие тут считают), а так же, что бы Вы могли наглядно проследить всю цепочку шагов, которые позволят Вам самостоятельно произвести диагностику и определить проблему в данной системе любой сложности.Для диагностики Вам понадобится партнер и мультиметр (считаю он должен быть у каждого автолюбителя). А так же немного теории о работе этой системы, которую я Вам постараюсь доступно изложить на понятном уровне.

Итак приступаем. Машина Volvo S 60 2007. Но принцип работы системы одинаков и на других моделях и годах (имеется в виду штатная система).

Итак, в один прекрасный день, ныне они выдаются все больше солнечные, Вы садитесь в свой автомобиль, включаете зажигание, и вдруг видите это неприятное сообщение

Полный размер

Вот такая неприятность

Не пугайтесь, это все го лишь означает, что у Вас присутствует нарушение в системе работы помощи при парковке. Давайте разбираться, что это за система, как она функционирует, и из каких узлов состоит.
Вот электрическая схема на авто, указанное в начале поста

Вам не нужно точно понимать всю суть, поскольку Вы не обязаны быть электриком, только потому что являетесь автовладельцем. Вам нужно уяснить одно — в данной системе предметом неисправности могут служить следующие элементы1. Блок REM — задний электронный модуль2.

Блок PAM — непосредственно блок парктроника3. Датчики парковки, их может быть четыре или восемь(если есть еще датчики спереди), и выход из строя любого из них повлечет за собой сбой ВСЕЙ системы4. Провода, по которым подается питание, и происходит связь всех элементов системы.5.

Предохранители системы

Элементов куча, как же нам определить, где именно таится неисправность? Давайте начнем по порядку.

Достаточно часто из строя выходят датчики парктроника. Это может носить как постоянный эффект, так и быть временным явлением вследствие обледенения, влаги, и прочих дорожных и погодных факторов.Как определить, какой датчик вышел из строя?

Для этого зовем партнера, просим его завести машину, поставить на передачу R и просим держать тормоз, чтобы машина не уехала на Вас. Почему на Вас? Вы, для проверки, должны находиться сзади автомобиля и слушать работу датчиков. Работающий датчик издает характерное пощелкивание, неработающий молчит. Вы можете даже определить какой именно датчик вышел из строя

Полный размер

Нумерация их идет слева направо. Грязь нам в помощь)

Помните, что датчик может не работать и по причине окисла, разрушения проводов, идущих к нему (особенно часто это бывает на датчиках спереди из-за их расположения и реагентов на дороге). Как это определить? Просто поменяйте датчики местами, и проверьте, появиться ли неисправность в этом случае.

В моем случае не работают все 4 датчика. Это может говорить о следующем. Выйти все датчики из строя сразу — возможно, но маловероятно. Поскольку у датчиков общее питание и масса, то может быть проблема с проводами — возможно, но тоже маловероятно на датчиках находящихся сзади. Но иметь в виду эту версию стоит. Давайте проверять теперь ее с другого конца.

Проверим есть ли питание на блоке парктроников (блок PAM). Если там все в порядке, то локализация сужается, и мы будем подозревать либо блок парктроников, либо провода, идущие от него на датчики.

Для проверки мы открываем багажник, смотрим влево

Полный размер

необходимо повернуть это кольцо

поднять коврик закрывающий аккумулятор

Полный размер

снять заклепки

Полный размер

и оттянуть защиту на себя

И нам открываются внутренности) А именно

Полный размер

Блок PAM — блок парктроников

Полный размер

крепиться он кузову вот на такой застежке

Полный размер

Тянем его на себя, снимаем, и нам нужна оранжевая фишка — вытаскиваем ее из блока

Вытаскиваем из оранжевого корпуса фишки сами контакты — они движутся по направляющим, присмотритесь внимательно, и Вы поймете что ее нужно просто аккуратно потянуть

Полный размер

Вот эта фишка — а ней три провода

А теперь запоминаем внимательно. Три провода — черный это масса. Берем тестер, одним щупом становимся на массу этого черного провода, второй на плюс аккума. Если мы видим питание — значит масса приходит на блок

Полный размер

Я поставил щупы обратной полярностью, но сути это не меняет, а дает лишь обратное напряжение

Итак масса у нас есть, теперь мы можем относительно нее смотреть, что происходит на других двух проводах фишки.
Зеленый провод — это провод LIN.

Эта сеть в автомобиле Вольво управляет второстепенными узлами автомобиля по напряжению. При измерении тестером, данные должны быть 8.5 -8.9 вольта. Это будет означать то, что данная линия управления исправна.

Если Вы видите 12 В — это короткое замыкание. Если 6-7 вольт — это неисправность модуля

Полный размер

у нас напряжение в допуске, линия исправна.

Третий провод — синий. Это питание блока PAM. Смотрим что там

Итак мы Видим четкую локализацию. У нас не приходит питание с блока REM на блок PAM. Значит, с огромной долей вероятности, мы можем утверждать, что блок PAM, и проводка после него исправна.

Давайте же теперь посмотрим в чем может быть проблема отсутствия питания. Прежде всего по схеме мы видим наличие предохранителя на интересующей нас линии.

Полный размер

Вот этот предохранитель на 5 А номер F26

Проверить его можно визуально, вытащив из гнезда. Можно прозвонить тестером для верности(в вытащенном состоянии). А можно проверить не вытаскивая — просто замерить питание на нем, на его обоих выводах.

Полный размер

мы видим что питание на предохранителе тоже нет

Внимательно изучив схему, мы понимаем, что в блоке REM присутствует еще один предохранитель большим номиналом, который раздает питание на другие предохранители, в том числе и на интересующий нас пятиамперный.

Полный размер

Вот он, номер F27

Замеряем на нем питание, и видим

Полный размер

Напряжение присутствует

Итак, произведя диагностику, мы узрели, что проблема не работы парктроников присутствует в блоке REM.Как ее устранить — это будет в следующих выпусках.

Всем бабла!

Источник: https://www.drive2.ru/b/468224828738896310/

Как проверить датчик парктроника?: Электрооборудование

Как нам всем известно парктроник это глаза водителя, даже не глаза а шестое чувство, которое помогает ощущать габариты автомобиля и избежать мелких аварий. Эта система чаще всего расположена в задней наиболее выступающей части автомобиля, как правило это задний бампер, однако есть автомобили в которых парктроник расположен как сзади так и спереди.

Внешне датчики напоминают кнопочки, их работа заключается в том, что бы распознать расстояние от автомобиля до преград. Датчики работают по принципу ультразвуковых излучений, ультразвук отбивается от поверхности и тем самым оповещает расстояние до объекта.

Однако если наша система не оповещает нам об расстоянии или вообще не работает, не стоит пугаться, скорее всего один из датчиков вышел из строя и его необходимо найти и заменить.

Как найти неработающий датчик парктроника

Я расскажу как проверить самым простым способом, его используют специалисты, так как он не требует никаких дополнительных приборов и практически не займет у нас время.

Специалисты говорят, что рабочие датчики парктроника издают щелчки, но что бы их услышать необходимо максимально к ним приблизиться и подставить ухо, некоторые люди, которым лень проводить такие проверки, додумались записывать щелчки на диктофон, они включали на телефоне запись и подносили к каждому датчику телефон на секунд десять. И так обходили всю машину.

Но перед этими операциями необходимо включить зажигание, поставить автомобиль на ручник и заднюю передачу, после всего этого проверяем щелчки, если их вовсе не слышно, значит датчик неисправный и его необходимо заменить.

Существует и другой способ, тоже наименее затратный и быстрый.

Если на нашем авто датчики находятся и спереди и сзади необходимо привести коробку передач в нейтральное положение (так активируются передние и задние датчики парковки) затем опять же поставить на ручник и завести автомобиль.

Рабочие датчики парковки издают некую вибрацию, поэтому можно проверить просто пальцем, необходимо пощупать все датчики. Если датчик издает легкую вибрацию, значит он рабочий.

Если парктроник в холодную мокрую погоду перестает работать, а когда просыхает, работа восстанавливается так же необходимо проверить датчики, один из них начинает выходить из строя, решается проблема заменой датчика. Некоторые люди усложняют себе задачу и проверяют датчики вагом, но для этого необходимо иметь дополнительные навыки и займет этот процесс несколько больше времени.

Теперь когда мы нашли неработающий датчик парковки, и приобрели взамен такой же, того же цвета, необходимо отключить массу (минус на аккумуляторе) вытаскиваем датчик и меняем его на новый.

Затем накидываем массу обратно, заводим автомобиль и можем проверять работу парктроника.

Однако стоит помнить, что даже рабочие датчики срабатывают с задержкой поэтому передвижение на автомобиле стоит осуществлять очень медленно.

Как проверить датчик парктроника? Фото и видео

Ниже вы встретите интересный видео ролик.

Делитесь своим мнением и рассказывайте в соц. сетях. Ведь Как проверить датчик парктроника? – это очень интересная тема, не находите?)) Посмотреть на отзывы и мнения других читателей вы можете ниже, в комментариях.

Источник: https://autoadvisor.ru/kak-proverit-datchik-parktronika.html

Как проверить датчик парктроника своими руками

Парктроник

Многие современные автомобили оснащены специальными датчиками парковки, которые могут выйти из строя. Как проверить датчик парктроника мы расскажем вам в нашем материале. Некоторые автомобилисты сегодня вообще не представляют себе парковку авто без этой полезной дополнительной системы. Припарковать машину с парктрониками может даже школьник, и мы не преувеличиваем.

Многообразие форм и видов парктроников делают эти устройства очень популярными. Конструктивно эти системы легко устанавливаются даже теми людьми, которые хоть немного знакомы с электроникой.

Разумеется, мы говорим не о топовых моделях с многочисленными наворотами, а о простых парктрониках. В некоторых случаях девайс выходит из строя, подобно всем другим устройствам в современном мире.

Как определить неисправность и устранить ее мы расскажем вам ниже.

Диагностика: как проверить датчик парктроника

Существуют разные способы проверки парктроников, начиная самыми простыми и заканчивая подключением специального ПЭВМ для поиска. Зависит от серьезности повреждений.

к содержанию ↑

Первый способ

Видео: Проверка работы парктроника

Инженеры отмечают, что если вы вплотную подойдете к девайсу, в исправном состоянии он должен издать щелчок. Можете также поднести телефон с включенным диктофоном, а затем прослушать запись – на ней будет отчетливо слышен щелчок, если он произойдет.

Перед этим вы должны лишь провернуть ключ в положение «пуск», отпустить ручник и включить заднюю передачу. Как вы понимаете, на все это у вас уйдет не более нескольких минут.

к содержанию ↑

Второй вариант

Видео: проверка датчиков парктроника

В зависимости от вида устройства вам нужно включить нейтралку, отпустить ручник и завести автомобиль. Пройдитесь пальцами по датчикам парковки спереди и сзади. В рабочем состоянии они должны слегка вибрировать. Отметим, что не все виды парктроников реагируют таким образом на прикосновения.

к содержанию ↑

Диагностика парктроников

Комплект парктроников

Существует специализированное оборудование, называемое «ВАГ». Описывать его мы не будем, так как механизм конструктивно очень сложный и предназначен для использования профессионалами.

Нестабильность в работе вы можете заметить при резких перепадах температуры.

Если в мороз ваши парктроники не работают, а как только теплеет, они снова в строю, лучше замените систему, так как работать датчики будут еще совсем недолго.

к содержанию ↑

Самостоятельный ремонт

Если хотите попробовать самостоятельно починить парктроники на своем авто, вы должны знать основные причины возникновения неисправностей:

механическое повреждение при ударе или аварии;
заводской брак;
последствия климатических условий, в которых эксплуатировался автомобиль;
проблемы с электрической проводкой.

Проверка парктроников

Разумеется, мы перечислили лишь общий перечень проблем. Итак, для начала вы должны демонтировать неисправный датчик и купить вместо него на рынке или в автомагазине. Сразу отметим, что поштучно датчики не продаются, так как продавцам это просто невыгодно, поэтому будьте купить минимальное количество – три штуки.

Заглушите двигатель автомобиля, снимите плюсовую клемму АКБ, чтобы предотвратить короткой замыкание и перегрузить систему. Снимите старые датчики и установите на их места новые, подключив все провода. Ставьте клемму и тестируйте девайс.

Сразу следует отметить, что некоторые производители окрашивают датчики в цвет автомобиля, поэтому при замене датчиков будьте готовы ехать в сервис для покраски или ездите так. Разницы в работе никакой, но отличающиеся по цвету датчики портят весь вид.

Итак, вам теперь известно, как проверяются датчики парктроника и что для этого может потребоваться.

Источник: http://avtozvuk.info/kak-proverit-datchik-parktronika.html

Датчик парктроника – установка и замена своими руками

Парктроники уже давно стали хорошими помощниками для неопытных водителей.

Суть их действия заключается в том, что они предупреждают водителя об оставшемся расстоянии до автомобиля сзади, во время выполнения парковки.

Это очень удобное устройство, которое поможет водителям, не умеющим «чувствовать габариты» своего автомобиля. Сегодня мы узнаем, как установить датчик парктроника, снять и заменить.

Как установить датчики парктроника

В первую очередь, необходимо приобрести соответствующий комплект. Он состоит из самих датчиков, проводки, блока управления парктрониками, дисплея-сигнализатора и сверла. Сверло необходимо для сверления отверстий в заднем бампере, внутри которых будет выполняться крепление датчиков.

Демонтируйте бампер с автомобиля и разметьте на нем места сверления отверстий. Они должны быть на одинаковом расстоянии друг от друга и занимать бампер по всей длине. Угол изгиба позволяет произвести установку датчиков немного наискось. Таким образом, датчики будут реагировать и на угловое приближение автомобиля к каким либо объектам.
После разметки бампера просверлите его с помощью дрели. Стоит отметить, что сверло, поставляемое в комплекте, обладает не лучшим качеством, поэтому не торопитесь. Перед каждым новым отверстием очищайте сверло для лучшей эффективности сверления, иначе можно испортить бампер.
Теперь установите датчики проводкой во внутреннюю часть и зафиксируйте. В комплекте с датчиками будут специальные крепящие устройства. Далее поставьте бампер на автомобиль и протяните проводку в багажник. Под обшивкой закрепите блок и подключите к нему все провода датчиков. «Плюсовой» провод блока соедините с клеммой лампы заднего хода, а «минус» к корпусу автомобиля.
На торпеде установите сигнализатор включения и протяните провода под ковролином салона к блоку парктроника. Для проверки работоспособности включите зажигание и заднюю скорость. Сигнализатор должен сработать, если к датчикам приложить какую-либо доску.

Видео – Как проверить датчик парктроника мультиметром

Как снять и заменить датчик парковки?

Снятие и замена датчика выполняется в случае его неисправности, которая проявляется, отсутствием реакции сигнализатора при приближении к датчику.

Для замены датчика необходимо приобрести новый исправный элемент той же фирмы и производителя. Главная проблема заключается в том, что основным поставщиком таких устройств является США, поэтому, вам наверняка придется заказывать такой датчик за океаном.

Теперь подлезьте под бампер автомобиля и отсоедините клеммы с проводами от старого датчика.

Если датчик идет вместе с проводкой, то эти клеммы нужно отсоединить от блока уже под обшивкой багажника. После этого, вынимается сам датчик, а на его место устанавливается исправный. В некоторых случаях, как, например, на Lada Priora, наверняка придется снимать задний бампер, иначе доступ к датчику будет немного затруднен.

Вот так выполняется снятие и замена датчика парковки. Как видите, это совсем не трудно.

Источник: http://VipWash.ru/avtolyubitelyu/datchik-parktronika-ustanovka-i-zamena-svoimi-rukami

Как проверить датчик парктроника?

Как проверить датчик парктроника?

Парктроник помогает водителю ощущать внешние размеры автомобиля и контролировать расстояние до преград.

Расположение датчиков парктроника может быть различным. Они устанавливаются спереди и сзади. Датчики сделаны в форме кнопок, функцией которых является информирование водителя о расстоянии до предметов. Принцип действия датчиков основан на ультразвуковом излучении. Излученный ультразвук достигает поверхности и возвращается, информируя о расстоянии до препятствия.

Если датчик прекратил выполнять свои функции, значит он вышел из строя. Его необходимо обнаружить и поменять.

Способы определения неработающего датчика

Существует простой способ проверки датчиков без использования дополнительных приборов и затраты большого количества времени. При приближении к рабочим датчикам парктроника можно уловить глухие щелчки. Для этого нужно приблизиться к датчику: поднести ухо или подставить телефон, сделать запись.

Чтобы начать проверку работоспособности датчиков, автомобиль заводится, затягивается ручник и включается задняя передача. Отсутствие щелчков говорит о неисправности датчика и необходимости его замены.

Другой способ проверки применяется, когда парктроники расположены спереди и сзади. Нахождение коробки передач в нейтральном положении активирует датчики. Машина заводится, ставится на ручник. Рабочие датчики мягко вибрируют. Это можно почувствовать легким прикосновением. Проводится проверка всех датчиков. Если вибрация не ощущается, датчик сломался.

Холодная мокрая погода может нарушить функционирование парктроника. Датчик восстанавливается по мере просыхания. Но после этого нужно убедиться в его работоспособности.

Проверка датчиков ВАГом представляет некоторую сложность. Здесь требуется наличие дополнительных навыков. К тому же эта процедура занимает больше времени.

Замена неработающего датчика

Если вы обнаружили отказавший датчик, выполните его замену. Сначала нужно купить такую же модель такого же цвета. Отключается масса (минус на аккумуляторе). Неработающий образец снимается и заменяется на новый. Масса накидывается обратно, машина заводится, проверяется работа нового датчика.

Необходимо помнить, что срабатывание датчика происходит с задержкой. Осуществляйте движение достаточно медленно, чтобы иметь возможность для реагирования.

Возврат к списку

Источник: https://ikey.by/statii/kak-proverit-datchik-parktronika/

Парктроник не работает: возможные неисправности датчиков

Как у любого нормального устройства нередко случаются неисправности парктроника. По большому счету парктроник не работает или глючит по трем причинам: либо нарушена проводка, либо проблемы в ЭБУ (электронный блок управления), либо механические повреждения датчиков парковки.

Ремонт парктроника своими руками в принципе дело нехитрое при одном условии – вы должны понимать и знать, что вы делаете. В противном случае лучше не проявлять самодеятельности и обратится в сервис. Дешевле будет. Особенно это касается ремонта электронной схемы блока управления. Если вы своими руками устанавливали парктроник, то с «прозвоном» проводки у вас не возникнет проблем.

Но чаще всего происходят неприятности с датчиками парковки. И одна из них – парктроник постоянно пищит. По правилам, датчик парковки включается при включении задней передачи. Если во время движения вперед происходит постоянное срабатывание и датчик пищит, то два варианта: либо происходит замыкание в схеме, либо на датчике налипло инородное тело: грязь, льдинка, тело умершего насекомого.

Датчик парктроника – существо нежное, и наиболее характерной причиной постоянного срабатывания системы является вода. Особенно в холодное время года, после мойки. После просушки датчика, писк исчезает. Если нет, то нужно проводить диагностику датчика.

Как проверить датчик парктроника, если индикатор не показывает препятствие, а оно на самом деле существует. Вернее, как вычислить, какой датчик не работает. Диагностика датчиков проста: поочередно закрываете датчики, а помощник наблюдает за показаниями индикатора в салоне.

Нередко причиной постоянного писка датчика является неверно настроенная чувствительность датчика. Для тех, кто в состоянии сам отрегулировать её, в схеме управления парктроником существует подстроечный резистор.

Настройка чувствительности датчика необходима и в тех случаях, когда он срабатывает на отдельно растущую траву (бывают, и нередко, такие случаи).

Замена датчика парковки

Еще одной распространенной причиной неисправности парктроника является механическое повреждение зеркала датчика маленьким камешком, который, по «закону бутерброда» попадает именно в центр датчика.

Здесь существует два варианта: обратится в сервис, где вы услышите стоимость штатного датчика парковки, в которую будет включена доставка датчика из США, премиальные всего отдела доставки и скромная цена самого датчика.

Второй вариант – это купить датчик, подходящий по размерам и рабочим параметрам и установить его, вместо штатного. В этом случае, если сменный датчик другого цвета, то дело легко поправит покраска датчиков парктроника, которую вы сможете произвести сами. Корпус нового датчика обезжиривается и покрывается тонким слоем лака необходимого вам цвета.

В основном мы перечислили «народные» способы и методы, которыми производится ремонт датчика парктроника. Самым же эффективным является обращение в специализированный сервис, естественно при вменяемой стоимости ремонта.

Удачи вам при эксплуатации парктроника.

Источник: https://carnovato.ru/neispravnosti-parktronika/

Основные неисправности и ремонт парктроника

Парктроник или же парковочный радар — это небольшое устройство, которое не только облегчает парковку авто.

Оно также обеспечивает безопасность на дороге, сигнализируя о слишком близком нахождении какого-то препятствия или другой машины.

И если в автомобиле сломался либо же просто не работает парктроник, то для неопытных водителей, а также тех, кто привык к его постоянным подсказкам, это может стать настоящей проблемой.

Как определить, что парктроник перестал работать?

Определить, что перестал работать парктроник достаточно просто. Если в автомобиле парковочный радар установлен с завода, то на приборной панели есть индикатор, который укажет, что он поломался.

А вот если вы устанавливали акустическую парковочную систему самостоятельно, то чтобы выявить поломку следует понаблюдать за его работой.

Он или же будет постоянно молчать, пока вы во что-нибудь не врежетесь, либо же будет постоянно подавать сигналы о несуществующих препятствиях. А вот распознать, что именно вышло из строя уже немного сложнее.

Определение причины поломки парковочного радара и его ремонт

Неисправности парктроника зачастую связаны с выходом из строя одного из его элементов. Акустическая парковочная система состоит из нескольких важных составляющих.

Блок управления — это основная её часть, которая отвечает за работу всей системы.

Достаточно нечасто из строя выходит именно этот элемент. Как проверить работоспособность электронного блока управления? Необходимо сначала его отсоединить. Потом к выводам следует приложить клеммы омметра.

Если омметр ничего не показывает, то причина неисправности кроется как раз в электронном блоке управления. Если вы не электрик и не имеете достаточного опыта работы с такими механизмами ремонт парктроника своими руками лучше не делать.

Здесь стоит обратиться к специалистам.

Скидки на новые автомобили!Выгодный кредит от 9.9%
Рассрочка 0%

Неправильная настройка блока управления также может быть одной из причин почему не работает парковочный радар.

Если блок управления настроен на большую чувствительность, парковочный радар будет реагировать даже на несуществующие препятствия. Или же обратная ситуация, он не замечает существующие препятствия.

Это может свидетельствовать о слишком низкой чувствительности. И в том, и в другом случае необходимо перенастроить парковочный радар.

Устройства индикации: монитор (на него передаются данные относительно наличия препятствий и расстояния к ним) и система звукового оповещения (она издаёт предупреждающие сигналы). Эти элементы выходят из строя реже всего, так как работают они в наиболее щадящих условиях, внутри автомобиля.
Датчики или металлизированные пластины — передаточные устройства, которые определяют наличие препятствий рядом. В автомобиле их может быть от 2, 4, 6 или даже 8. Наиболее часто ставятся 4 или 6. Если 4, то все они устанавливаются на задний бампер. В случае если установлено 6, то 4 из них на заднем, а 2 на переднем бампере. Последний вариант позволяет контролировать не только пространство позади автомобиля, но и спереди. Принцип работы передаточного устройства очень простой. Он подаёт ультразвуковые сигналы, которые при попадании на препятствие возвращаться обратно. Система считывает время движения туда-обратно сигнала, таким образом рассчитывая расстояние до помехи.

Монитор парктроника реже выходит из строя, чем остальные элементы, так как находится внутри машины

Датчики наиболее часто выходят из строя, ведь именно они больше всего подвержены воздействию внешней среды. Устанавливаются они на бампер машины, и соответственно на них может попадать грязь, снег или вода.

Как определить, что не работает датчик парктроника? Достаточно просто. Следует завести машину и прикоснуться пальцем к датчику. Исправный всегда слегка вибрирует, а если к нему прикоснутся, то должен издавать треск. Если же такого не было обнаружено, то причина именно в нём.

Но прежде чем ехать в автомастерскую, можно попытаться осуществить ремонт датчика парктроника своими руками. Первое что надо сделать — это очистить, просушить его.

Если после этих манипуляций система не заработала, то возможно причина поломки кроется в мембране. Для того чтобы выявить неисправность мембраны, следует вскрыть датчик. Если она неисправна — её необходимо заменить.

Однако собственноручно менять мембрану не рекомендуется, лучше доверить это автомеханику.

Но иногда случается другая ситуация, в датчик попал камешек, который вывел его из строя. В таких случаях ремонт датчика парктроника уже невозможен, его нужно только менять.

Если на машине стоят металлизированные пластины, то о полном выходе из строя и необходимости их замены будет свидетельствовать наличие любых внешних повреждений.

Как заменить датчик или пластину? Достаточно просто. Следует купить в магазине запчастей подходящее по размеру, техническим параметрам устройство и вмонтировать на место сломанных. Если датчик отличается по цвету от того что был, то исправить это достаточно просто, его следует перекрасить.

Иногда датчики начинают срабатывать без причины, сигнализируя о наличии несуществующих препятствий — причина неисправности может быть связана с загрязнением, залипанием датчиков или металлизированных пластин.

Если у вас стоят датчики, то следует их очистить от грязи и снега, если есть влага, то убрать её. В том случае, если установлены пластины, то их лучше снять, ведь вода и грязь может скапливаться не только на поверхности, а и под ними.

После этого бампер необходимо помыть и высушить. Только потом можно ставить сухие и чистые пластины обратно.

Если не работает парктроник после мойки или в сильный мороз, то проблема может заключаться и в проводке, точнее, в соединениях, на которые попадает влага. Здесь тоже поможет обычная просушка датчиков и соединений проводки.

Как обезопасить себя от поломок?

Для того чтобы парковочный радар прослужил долго и вам не пришлось ломать голову над тем почему он не работает, как его починить очень важно заботиться не только о его правильной установке, а и быть аккуратным в процессе эксплуатации.

Периодически следует проверять датчики и блок управления на наличие загрязнений и жидкости и вовремя её удалять. Если вместо датчиков стоят металлизированные ленты, то проверять наличие влаги и грязи нужно и под ними.

Важно также строго следовать инструкциям в процессе установки, а также эксплуатации акустической парковочной системы. После установки необходимо правильно её настроить.

Точное соблюдение инструкций, правильный уход за системой будут способствовать безаварийной работе парковочного радара в течение многих лет.

Источник: http://CarExtra.ru/remont/osnovnyie-neispravnosti-parktronika.html

auto-nix.ru

Не работает парктроник — в чем причины неисправностей? Диагностика и ремонт

Парктроник представляет собой приемопередающее устройство. Цель этого устройства обнаруживать неожиданно возникшее спереди или сзади транспортного средства помеху и предупредить об этом водителя.

Работает парктроник по принципу радара. То есть устройство посылает во все стороны звуковой сигнал, обычно используются ультразвуковые частоты.

Сигнал, натыкаясь на препятствие, отражается от него и возвращается на приемное устройство парктроника. В блоке управления парктроника сигнал обрабатывается и водителю выдается предупреждение о возникшей преграде.

Конструктивно парктроник выполнен в трех вариантах:

В первом случае он состоит из блока управления, датчиков, соединительных проводов.
Во втором случае, провода отсутствуют.
В третьем, вместо датчиков используют металлизированную ленту.Считается, что такие ленточные парктроники лишены мертвых зон. Устанавливается он с внутренней стороны бампера.

Чаще всего парктроники устанавливают на легковом автотранспорте. Случается, что парктроники устанавливают и на складских самоходных тележках. Установка такого устройства на тележке облегчает и ускоряет перемещение грузов по складской территории, особенно на складах с большими территориями и с огромным объемом перерабатываемого груза.

Про установку парктроника своими руками вы можете узнать в практическом руководстве: как поставить датчики, оборудование и провести тестирование.

Основные неисправности парктроника

Неважно на какой технике установлен парктроник, на автомобиле или на складской тележке, неисправности, в принципе, одни и те же, исключая разве что мелкие несущественные повреждения, связанные со спецификой автомобиля или тележки.

Первая неприятность, которая может приключиться с устройством, это заводской брак. Способ решения возникшей проблемы в этом случае только один – вернуть устройство производителю и получить новое.
Неисправности парктроника чаще всего возникают в соединительных проводах, датчиках или металлизированной ленте, точнее в месте ее крепления к бамперу технического средства.
Гораздо реже неисправность возникает в блоке управления парктроника. Надо сказать, что блок управления оснащается собственной системой определения неисправности. Если она выявила возникшую неисправность, то водителю подается соответствующий сигнал.
С датчиками или лентой парктроника могут приключиться неприятности, связанные с водой и грязью. Датчик может также повредить попавший в него камень. Ленту парктроника нужно постоянно очищать от грязи и влаги. Для этого приходится ее снимать и чистить, стоит почистить заодно и бампер. Датчик не особо боится влаги и воды, но, накопившись, влага или вода может вывести его из строя.
Блок управления чаще всего выходит из строя, если на печатную схему попадают грязь, пыль, влага. Может случиться короткое замыкание. Поломки блока – редкость. Определить простейшую, например. короткое замыкание, неисправность можно и самому. Остальное зависит от умения и знаний хозяина парктроника.
Проводка парктроника может прийти в негодность, если провода плохо закреплены. В результате они могут оплавиться или оборваться. Прозвонить и заменить проводку или часть ее можно самостоятельно.

Диагностика и варианты ремонта

Система должна реагировать на возникающее препятствие. Если этого не происходит, то первое, что стоит сделать – это очистить датчики или ленту от грязи и влаги. Они очень часто являются причинами нарушения работоспособности прибора.

Очистить нужно также и места, где они расположены. То есть внутреннюю часть бампера под лентой и гнезда, в которых установлены датчики. Не помогает – осматриваем приемопередающие устройства.

Если на металлизированной ленте нет повреждений, то причина неисправности ленточного парктроника, в других частях прибора.

Для определения исправности датчика – нужно прикоснуться к нему пальцем. Исправный датчик слегка вибрирует. При прикосновении слышится легкий треск. Проверка проводится при включенном двигателе транспортного средства.

Когда определили нерабочий датчик, то сначала его стоит просушить, возможно, в него просто попала влага. Если так, то после просушки он начнет работать в штатном режиме, если нет, вскроем его, возможно, что повреждена мембрана, ее можно заменить. Но доверить замену мембраны лучше мастеру, поскольку такая работа требует навыков.

Неисправность блока управления парктроника – это, наверно, самая большая беда этого устройства. Самостоятельно можно только визуально осмотреть прибор и проверить его на короткое замыкание. Чтобы осмотреть печатную плату прибора, нужно снять крышку.

Возможно, что при осмотре будет установлена и причина неисправности, например, налет грязи или пыли, или накипи. Накипь может свидетельствовать о пришедших в негодность радиодеталях, например, конденсаторах.

Проверить на короткое замыкание просто. Нужно взять простой омметр и прикоснуться концами щупа к выводам блока, если в приборе обрыв или его замкнуло, то омметр покажет или ноль, или бесконечность. В этом случае нужно вмешательство квалифицированного специалиста. Самому браться за ремонт блока управления стоит только в том случае, если есть опыт в работе с электронными схемами разных типов.

Наиболее распространенные неисправности и способы их устранения

Включен задний ход, а парктроник не подает сигнала. Возможно, что блок управления не подключен к питанию или неправильно смонтирована, нарушена проводка. В этом случае изменяем схему подключения, восстанавливаем целостность проводки. Обязательно проверяем надежно ли заземление блока.
Расстояние до помехи определяется неправильно. Возможно, что имеется загрязнение датчиков. Нужно почистить датчики.
Прибор часто срабатывает на несуществующие препятствия. Возможно, что парктроник настроен на высокую чувствительность или имеется загрязнение датчиков. Нужно провести перенастройку блока управления или почистить датчики.
Парктроник не определяет вообще никаких помех. Возможно, что прибор настроен на низкую чувствительность, опять же загрязнены датчики или помеха находится в так называемой мертвой зоне парктроника. Нужно или повысить чувствительность устройства, или почистить датчики, перестроить схему установки датчиков, добавить например, в существующую схему еще несколько штук.
У ленточного парктроника возникают такие же неисправности, что и у парктроника с датчиками. Может быть повреждена лента парктроника. Неисправности могут возникнуть и при загрязнении места расположения ленты. Встречаются неисправности соединительных проводов и блока управления парктроником. Действия при диагностике устройства и ремонте, собственно, такие же, как и при работе с другими типами парктроников.

Если самостоятельно определить причину неисправности не удается, то, естественно, нужно обратиться к специалистам. Можно снять парктроник и отнести его в автомастерскую, можно отогнать туда технику с установленным прибором – погонять парктроник на стенде, проверить настройки и т. д.

Как избежать появления неисправностей парктроника?

Прежде всего, нужно соблюдать элементарные меры безопасности. Датчики, металлизированную ленту, провода, контакты нужно регулярно осматривать, если на датчиках и ленте появилась грязь, то ее нужно убрать, как и влагу.

Под металлизированной лентой не должно скапливаться ни влаги, ни грязи. Следовательно, нужно периодически ее снимать и очищать внутреннюю часть бампера.

В блоке управления тоже может собираться грязь, стоит и его иногда открывать и очищать от скопившейся внутри грязи, пыли. Учтите, что грязь, пыль и вода отлично проводят электрический ток, а значит, могут послужить причиной возникновения неисправности.

Нужно строго соблюдать рекомендации и требования, изложенные в инструкции по эксплуатации парктроника. Очень важно правильно установить и выбрать прибор, а также точно его настроить. Подробную информацию о выборе парктроника вы можете узнать в следующей подробной статье. Соблюдение инструкции, правильная установка, точная настройка парктроника – залог его долгой безаварийной службы.

skladpro.com

Как проверить датчик парктроника своими руками

Парктроник
Многие современные автомобили оснащены специальными датчиками парковки, которые могут выйти из строя. Как проверить датчик парктроника мы расскажем вам в нашем материале. Некоторые автомобилисты сегодня вообще не представляют себе парковку авто без этой полезной дополнительной системы. Припарковать машину с парктрониками может даже школьник, и мы не преувеличиваем.
Многообразие форм и видов парктроников делают эти устройства очень популярными. Конструктивно эти системы легко устанавливаются даже теми людьми, которые хоть немного знакомы с электроникой. Разумеется, мы говорим не о топовых моделях с многочисленными наворотами, а о простых парктрониках. В некоторых случаях девайс выходит из строя, подобно всем другим устройствам в современном мире. Как определить неисправность и устранить ее мы расскажем вам ниже.
Диагностика: как проверить датчик парктроника
Существуют разные способы проверки парктроников, начиная самыми простыми и заканчивая подключением специального ПЭВМ для поиска. Зависит от серьезности повреждений.
к содержанию ↑
Первый способ

Видео:
Инженеры отмечают, что если вы вплотную подойдете к девайсу, в исправном состоянии он должен издать щелчок. Можете также поднести телефон с включенным диктофоном, а затем прослушать запись – на ней будет отчетливо слышен щелчок, если он произойдет.
Перед этим вы должны лишь провернуть ключ в положение «пуск», отпустить ручник и включить заднюю передачу. Как вы понимаете, на все это у вас уйдет не более нескольких минут.
к содержанию ↑
Второй вариант

Видео:
В зависимости от вида устройства вам нужно включить нейтралку, отпустить ручник и завести автомобиль. Пройдитесь пальцами по датчикам парковки спереди и сзади. В рабочем состоянии они должны слегка вибрировать. Отметим, что не все виды парктроников реагируют таким образом на прикосновения.
Итак, если вы ощутите вибрацию – все хорошо. В противном случае, лучше провести дополнительную диагностику.
к содержанию ↑
Диагностика парктроников

Комплект парктроников
Существует специализированное оборудование, называемое «ВАГ». Описывать его мы не будем, так как механизм конструктивно очень сложный и предназначен для использования профессионалами.
Нестабильность в работе вы можете заметить при резких перепадах температуры. Если в мороз ваши парктроники не работают, а как только теплеет, они снова в строю, лучше замените систему, так как работать датчики будут еще совсем недолго.
к содержанию ↑
Самостоятельный ремонт
Если хотите попробовать самостоятельно починить парктроники на своем авто, вы должны знать основные причины возникновения неисправностей:
механическое повреждение при ударе или аварии;
заводской брак;
последствия климатических условий, в которых эксплуатировался автомобиль;
проблемы с электрической проводкой.
Проверка парктроников
Разумеется, мы перечислили лишь общий перечень проблем. Итак, для начала вы должны демонтировать неисправный датчик и купить вместо него на рынке или в автомагазине. Сразу отметим, что поштучно датчики не продаются, так как продавцам это просто невыгодно, поэтому будьте купить минимальное количество – три штуки.
Заглушите двигатель автомобиля, снимите плюсовую клемму АКБ, чтобы предотвратить короткой замыкание и перегрузить систему. Снимите старые датчики и установите на их места новые, подключив все провода. Ставьте клемму и тестируйте девайс.
Сразу следует отметить, что некоторые производители окрашивают датчики в цвет автомобиля, поэтому при замене датчиков будьте готовы ехать в сервис для покраски или ездите так. Разницы в работе никакой, но отличающиеся по цвету датчики портят весь вид.
Итак, вам теперь известно, как проверяются датчики парктроника и что для этого может потребоваться.

avtozvuk.info
No related posts.

парковки, мультиметром, тестером, прозвонить, трехконтактный, задний, какой неисправен, исправность

Диагностика

Проверка на щелчки

Проверка на вибрацию

С помощью мультиметра

Ремонт

Замена

проверка, ремонт, замена и установка устройства для автоматической парковки своими руками с видео

Конструкция парктроника и принцип его работы

Основные признаки и причины возникновения неисправностей датчика парктроника и его составляющих

Почему может не работать датчик парктроника?

Основные признаки неисправности устройства

Как проверить датчик парктроника? Проведение диагностики

Проверка датчика парктроника тестером

В каких случаях можно отремонтировать парктроник самостоятельно?

Последовательность действий при ремонте устройства

Проведение демонтажа и замены неработающего датчика парктроника

Как демонтировать датчик?

Инструкция по самостоятельной установке парктроника

Подключение устройства

Как избежать поломок датчика парктроника?

Видео «Руководство по монтажу парковочного радара на авто»

Не работает парктроник: возможные причины, диагностика, ремонт

Конструкции парктроников

Почему не работает парктроник

Как определить причину неисправности парктроника

Диагностика датчика парктроника

Диагностика металлизированной ленты парктроника

Диагностика «мозга» парктроника

Как избежать поломок парктроника

как проверить тестером, как его заменить

Как устроен датчик парктроника автомобиля

Основные признаки и причины неисправности

Как проверить датчик парковки простыми методами

Как проверить датчик парктроника тестером

Его замена

Дополнительные советы

Как проверить датчик парктроника тестером и мультиметром: проверка, ремонт, замена и установка устройства для автоматической парковки своими руками с видео

Самостоятельная диагностика парктроника без использования Вида+Дайс — DRIVE2

Как проверить датчик парктроника?: Электрооборудование

Как найти неработающий датчик парктроника

Как проверить датчик парктроника? Фото и видео

Как проверить датчик парктроника своими руками

Диагностика: как проверить датчик парктроника

Первый способ

Второй вариант

Диагностика парктроников

Самостоятельный ремонт

Датчик парктроника – установка и замена своими руками

Как установить датчики парктроника

Видео – Как проверить датчик парктроника мультиметром

Как снять и заменить датчик парковки?

Как проверить датчик парктроника?

Парктроник не работает: возможные неисправности датчиков

Замена датчика парковки

Основные неисправности и ремонт парктроника

Как определить, что парктроник перестал работать?

Определение причины поломки парковочного радара и его ремонт

Как обезопасить себя от поломок?

Не работает парктроник — в чем причины неисправностей? Диагностика и ремонт

Основные неисправности парктроника

Диагностика и варианты ремонта

Наиболее распространенные неисправности и способы их устранения

Как избежать появления неисправностей парктроника?

Как проверить датчик парктроника своими руками

Диагностика: как проверить датчик парктроника

Первый способ

Второй вариант

Диагностика парктроников

Самостоятельный ремонт

Похожие записи

Наклейки для защиты автомобильных шин: виды, преимущества, как выбрать и использовать

ЛФК при деформации грудной клетки у детей: эффективные упражнения и методики

Развитие интеллектуальных способностей у дошкольников: современные методики и их эффективность

Программа развития для детей 3-4 лет: формирование ключевых навыков через игру

Здоровый образ жизни для детей: ключевые аспекты и рекомендации

Питание кормящей мамы: что можно и нельзя есть в первый месяц после родов

Добавить комментарий Отменить ответ
